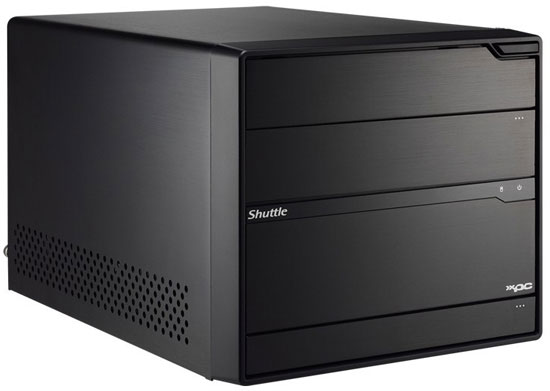

Шасси рассчитано на установку двух 3,5-дюймовых жестких дисков и одного оптического привода. На фронтальной I/O-панели (которая находится за дверкой) предусмотрены два порта USB 3.0, один USB 2.0, разъем USB 2.0 для подзарядки гаджетов, аналоговые Mini-Jack для наушников и микрофона. Габариты корпуса — 332(Д) x 216(Ш) x 198(В) мм.

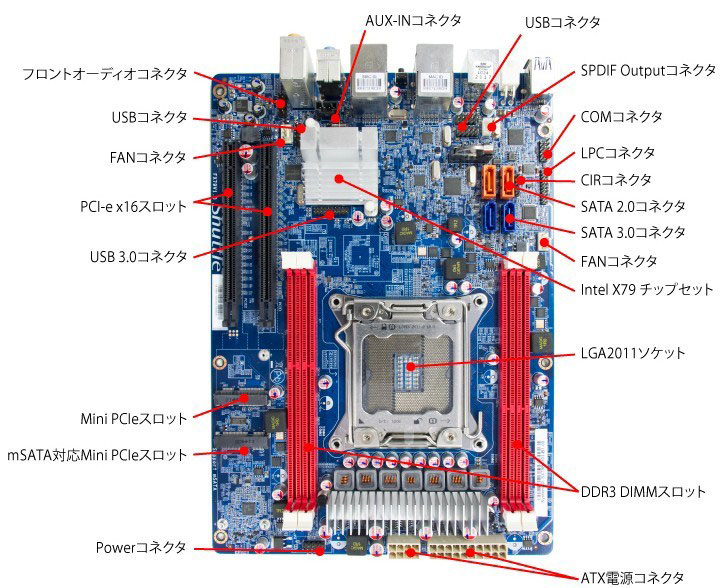

Плата для Shuttle SX79R5 имеет необычную компоновку, что объясняется необходимостью экономии места внутри barebone. Сокет LGA2011, 7-канальная подсистема питания и слоты для оперативной памяти перемещены на 90° по часовой стрелке. Рядом с ними распаяны два разъема mini-PCIe, коннекторы ATX 24-pin и EPS12V (4+4)-pin.
(+)
Ближе к задней панели ввода-вывода разместились чипсет X79, накрытый алюминиевым радиатором, два слота PCI Express x16, по паре SATA 6 Гбит/с и SATA 3 Гбит/с. Кроме того, Shuttle SX79R5 располагает двумя контроллерами гигабитной сети, 7.1-канальным аудиокодеком Realtek ALC888S и четырьмя портами USB 3.0 (2 в виде коннектора на PCB).

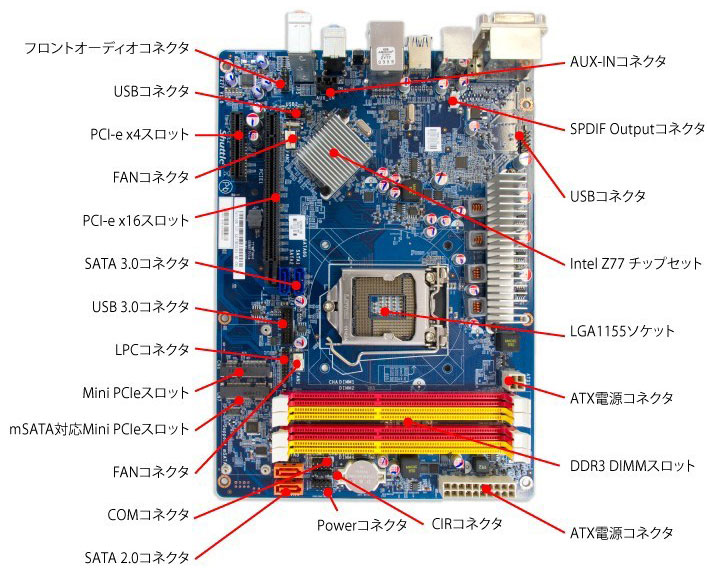

В свою очередь, в состав Shuttle SZ77R5 входит плата на базе набора системной логики Intel Z77. Ее возможности ощутимо скромнее: 4-канальное питание ЦП, два разъема SATA 3 Гбит/с, пара mini-PCIe, по одному PCI Express x16 и PCI Express x4. Дополняют картину порты USB 3.0 (2), Gigabit Ethernet, HDMI и DVI-I на задней панели.
(+)
Shuttle SX79R5 и SZ77R5 уже продаются в Японии по ценам, эквивалентным $466 и $405 соответственно.
