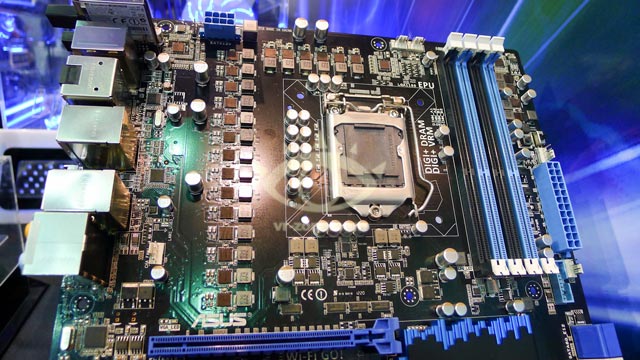

Вчера мы в двух словах рассказали о материнской плате Gigabyte GA-Z77X-UP7, отличительной особенностью которой стало наличие 32 фаз в подсистеме питания процессорного разъема LGA1155. Сегодня стало очевидно, что возобновить «гонку вооружений» намерена и Asus. Ее решение под названием Wolverine Z77 оснащено 40 связками элемента DrMOS и дросселя с ферритовым сердечником, хотя все это, скорее всего, управляется двумя 12-канальными контроллерами питания (половина фаз «виртуальные»).

(+)

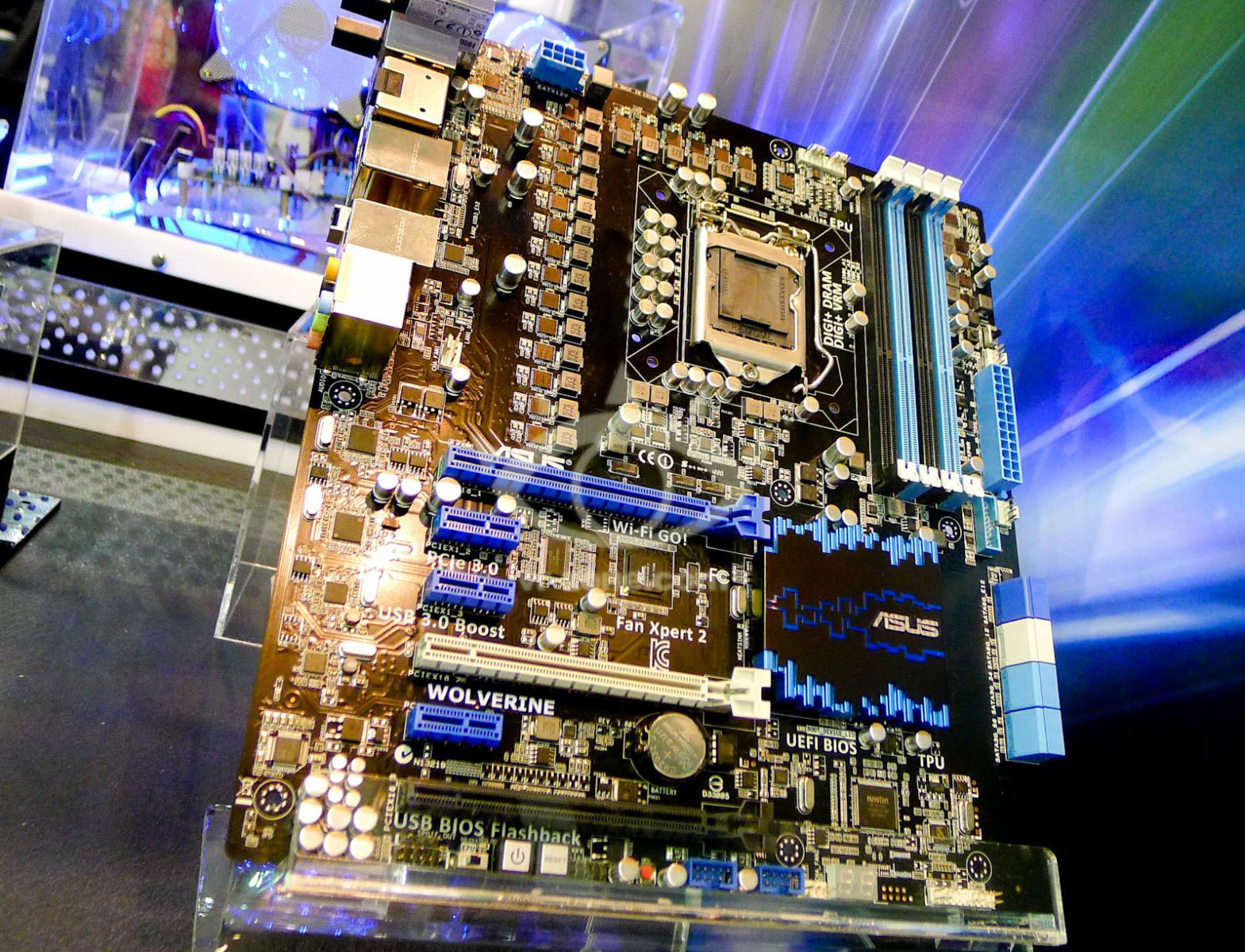

Материнская плата Asus Wolverine Z77

Стройный ряд компонентов VRM ограничил свободное пространство под карты расширения PCI Express. Доступны три полноразмерных слота PCI-E, работающих на скорости x16 (синий), x8 (белый) и x4 (серый). Одновременно они функционируют в режиме x8+x4+x4 благодаря наличию моста PLX. Помимо этого, имеются «дежурные» четыре разъема DIMM DDR3 с двухканальным доступом, не менее четырех USB 3.0, восемь портов SATA (4x 6 Гбит/с, 4x 3 Гбит/с), адаптеры Wi-Fi и Bluetooth.

Материнская плата Asus Wolverine Z77

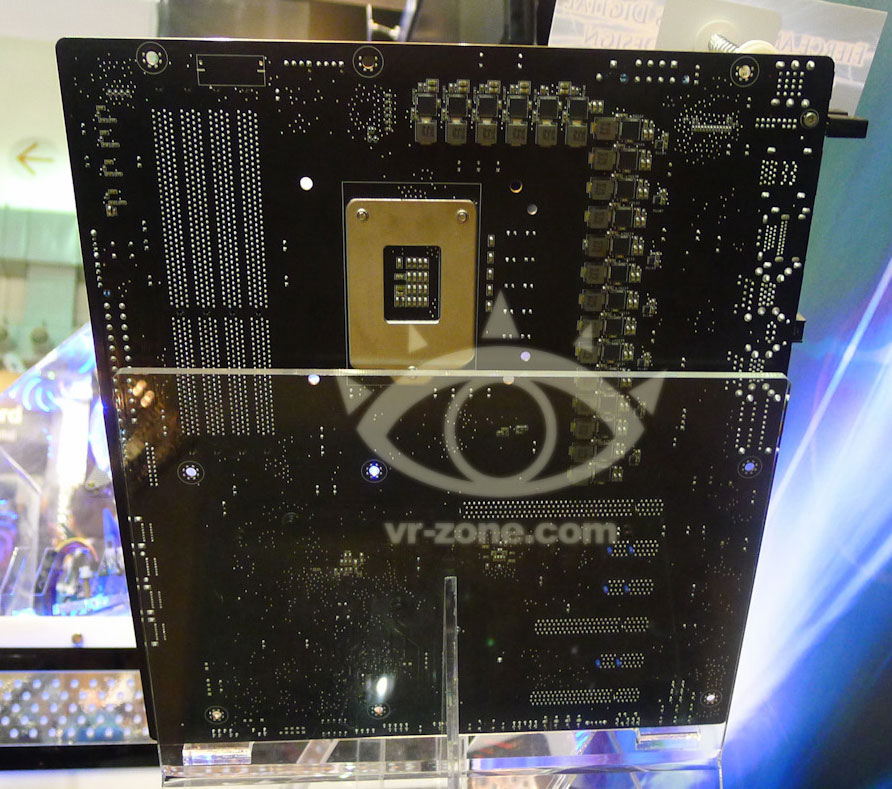

Внизу печатной платы разместились кнопки Power, Reset и Clear CMOS, а также индикатор POST-кодов. С обратной стороны PCB распаяны 20 пар DrMOS-дроссель. Никакой информации о сроках релиза Asus Wolverine Z77 пока не приводится.

Материнская плата Asus Wolverine Z77


Источник:
VR-Zone
