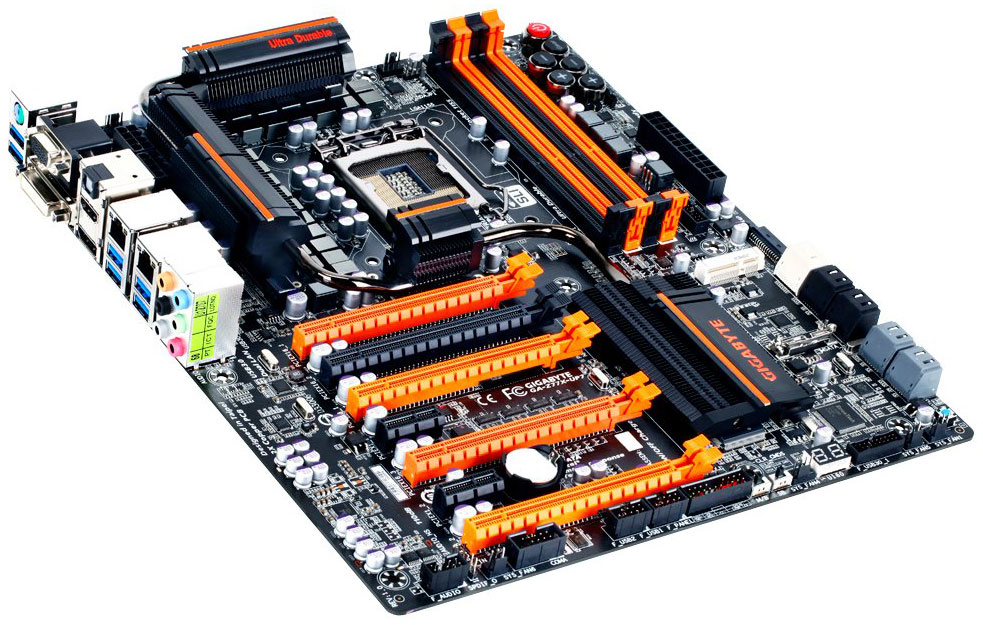

Модель Z77X-UP7 сохранила 32 дросселя и как минимум 16 элементов DrMOS в цепях питания центрального процессора. По-видимому, половина фаз у платы «виртуальные», что, впрочем, не отменяет ее эксклюзивного статуса. С разъемом LGA1155 соседствуют четыре слота для оперативной памяти DDR3 с двухканальным доступом, группа оверклокерских кнопок для изменения частот и напряжений (не считая традиционных Power и Reset), а также контакты для замера основных напряжений.
(+)

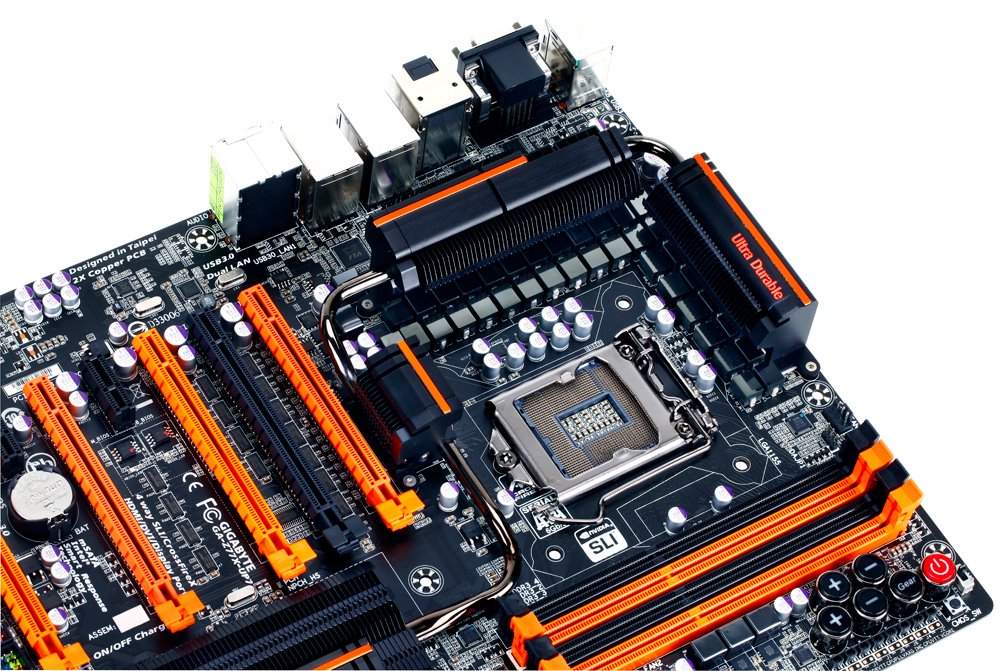

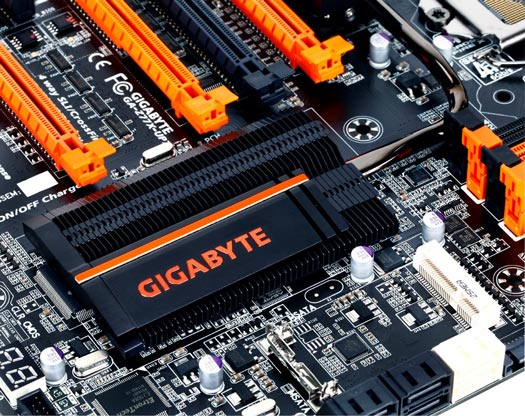

Система охлаждения представлена четырьмя радиаторами, соединенными между собой медными никелированными тепловыми трубками. Верхние два радиатора охлаждают элементы питания, самый маленький — чип-коммутатор PLX, нижний — чипсет. Слоты PCI Express x16, маркированные оранжевым цветом, обеспечивают поддержку графических связок 4-Way SLI/CrossFire (скорее всего, по схеме «x16+x16+x16+x16»), кроме того, доступен один полноразмерный разъем PCI-E x16@x4 (или x1) и пара PCI-E x1.
К стандартным двум портам SATA 6 Гбит/с и четырем SATA 3 Гбит/с добавлены еще четыре SATA 6 Гбит/с, реализованные при помощи стороннего контроллера. Слот mini-PCIe/mSATA обеспечит работу технологии Rapid Storage — кэширования часто используемых данных на SSD-накопителе.

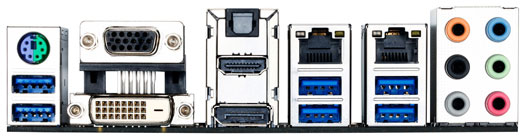

Задняя панель включает шесть USB 3.0, видеовыходы DVI, D-Sub, HDMI и DisplayPort, порт PS/2, оптический S/PDIF, два разъема гигабитной сети (Intel + Atheros) и шесть гнезд Mini-Jack (аудиокодек Realtek ALC898).
Хотя бы приблизительная стоимость платы пока неизвестна, но мы полагаем, что речь идет о сумме в 300—350 долларов США.
