Компания Lian Li показала несколько новых корпусов различных типоразмеров на выставке CES 2013. В их числе — компактный PC-A02 для плат microATX, PC-N1 для замены штатного корпуса неттопа Intel NUC, три корпуса для плат Mini-ITX — PC-Q27, PC-Q28 и PC-Q30, а также Middle Tower'ы PC-X3, PC-A18, Full Tower PC-V850 и стальной Middle Tower Lancool PC-K67. Далее подробнее обо всех этих моделях.

PC-A02 в целом похож на своего предшественника PC-A04 и отличается от него, в основном, только дизайном передней панели и конструкцией поддона для материнской платы.

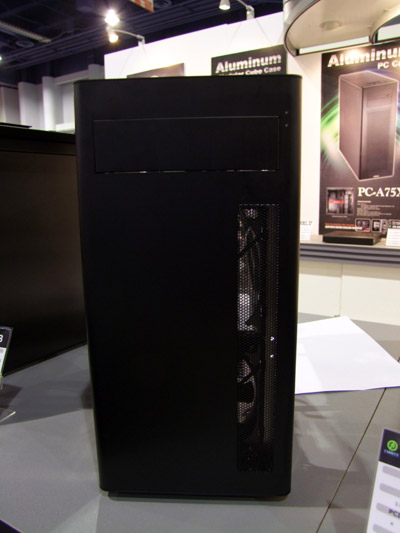

Корпус Lian Li A02

Панель теперь содержит только один отсек для устройств типоразмера 5,25"; вместо перфорации для забора воздуха имеется небольшое окно, прикрытое стальной мелкоячеистой сеткой. Также исправлен недочет PC-A04 в виде не защищенных от пыли разъемов панели ввода-вывода — теперь они накрыты небольшой алюминиевой «шторкой».

Корпус Lian Li A02

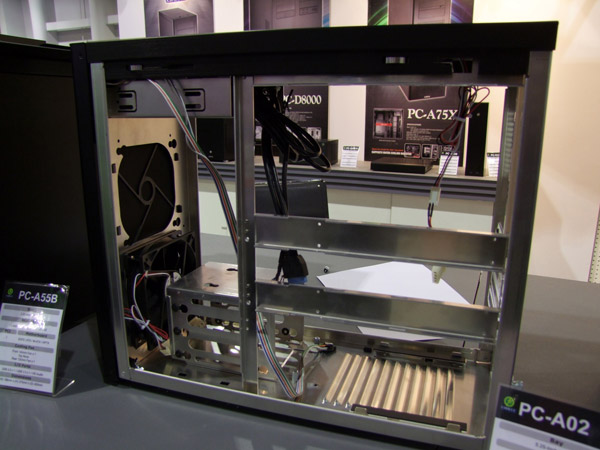

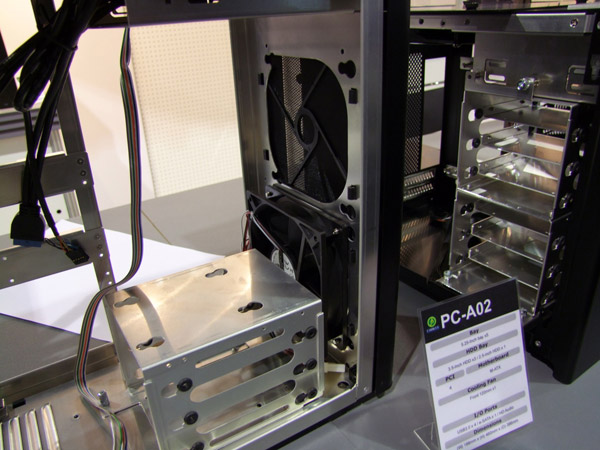

Ввиду того, что корпус лишился одного из посадочных мест для 5,25-дюймовых устройств, корзина для их крепления имеет меньший размер, нежели у PC-A04, что увеличивает внутреннее пространство. Вероятно, отсутствует и вторая корзина для накопителей: на фото видна только одна, устанавливаемая внизу перед вентилятором вдоль или поперек потока.

Корпус Lian Li A02

Наиболее интересным нововведением является конструкция поддона для материнской платы. Вместо традиционного сплошного листа здесь установлены две планки с крепежными отверстиями для M/B. Весьма оригинальное решение, наконец-то устранившее проблему с неправильным размещением выреза для бэкплейта кулера ЦП.

Корпус Lian Li A02

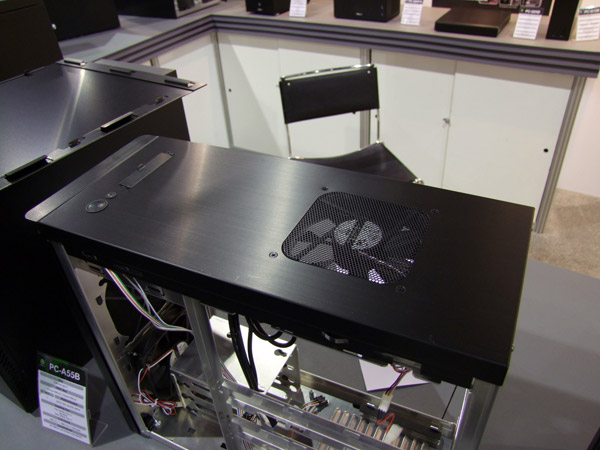

Спереди, как и раньше, крепятся два вентилятора типоразмера 120 мм (в комплекте, стало быть, только один), прикрытые легкосъемными пылевыми фильтрами. На верхней панели установлен еще один такой вентилятор, а сзади имеется место для монтажа опционального то ли 80-, то ли 92-милиметрового вентилятора, причем на этот раз производитель решил сделать отверстие в виде перфорации, а не выреза, прикрытого сеточкой или грилем. Не лучшее решение. Размеры корпуса составляют 188 x 460 x 386 мм.

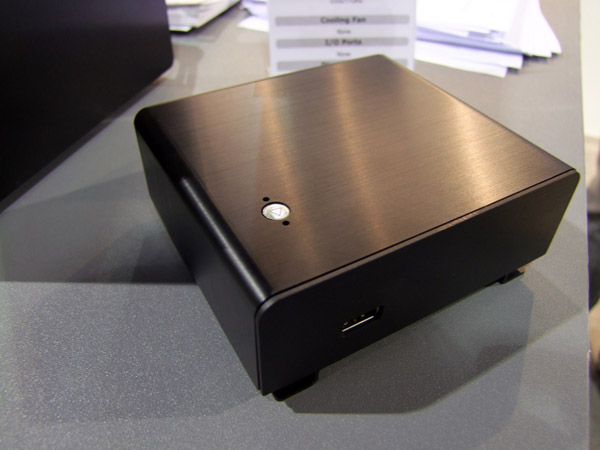

«Микрокорпус» PC-N1 для Intel NUC представляет собой маленькую алюминиевую коробочку, состоящую из двух половинок. Размеры шасси — 122 x 40 x 108 мм.

Корпус Lian Li N1

Корпус Lian Li N1

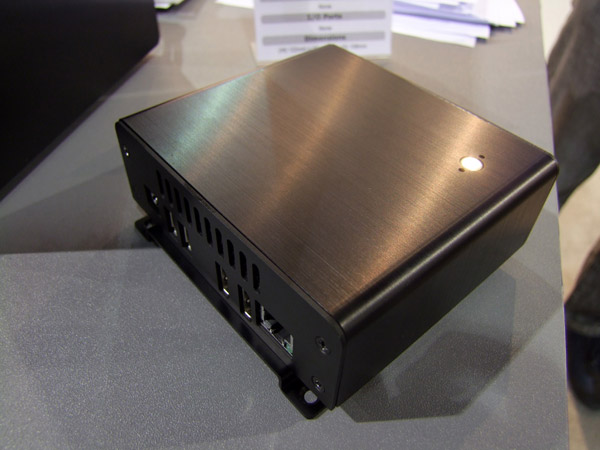

В отличие, например, от подобных изделий Abee, данный корпус не имеет каких-либо дополнительный опций в сравнении со стандартным, в котором поставляется неттоп. Это просто изделие из анодированного алюминия для тех, кому нравится строгий дизайн и высокое качество Lian Li. Спереди у корпуса имеется один разъем USB; кнопка включения находится сверху, возле нее — светодиоды Power LED и HDD LED.

PC-Q27 — новинка для плат Mini-ITX. Самый маленький из представленных корпусов Lian Li в данном типоразмере (габариты 200 x 321 x 240 мм) напоминает модель PC-Q07. Как и предшественник, он имеет один отсек для полноразмерного 5,25-дюймового устройства и поддерживает установку стандартного блока питания ATX.

Корпус Lian Li PC-Q27

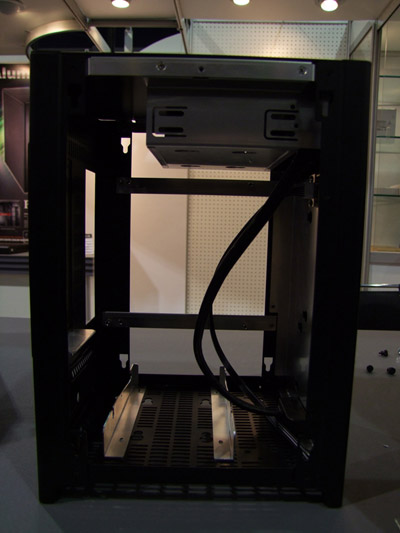

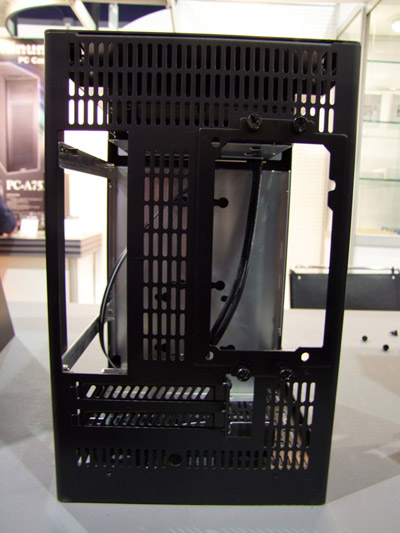

Материнская плата теперь монтируется не на крышке, что было довольно неудобно, а прикручивается к двум планкам, крепящимся к шасси. Под передней панелью установлена еще одна внутренняя панель, в которой предусмотрены отверстия для монтажа по одному устройству формата 3,5" и 2,5".

Корпус Lian Li PC-Q27

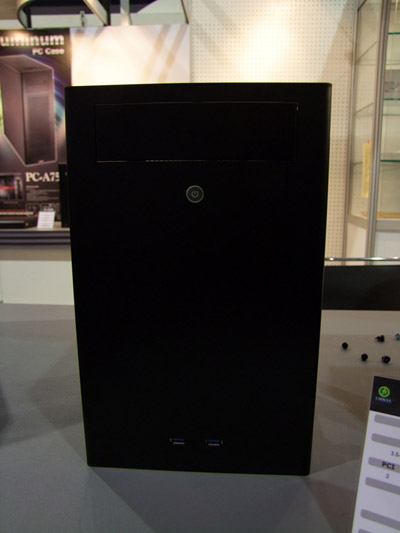

На нижней панели установлены две стойки для крепления еще одного 3,5-дюймового накопителя, однако они могут быть демонтированы, и тогда появляется возможность установки в этом месте нагнетающего воздух вентилятора — присутствуют крепежные отверстия под типоразмеры 120 и 92 мм (возможно, 140 и 120 мм). На нижней панели есть отверстия для установки 2,5-дюймового накопителя. Спереди на корпусе — два разъема USB 3.0 и кнопка включения с синей подсветкой.

Корпус Lian Li PC-Q27

В данной модели инженеры попытались расширить перечень опций, предлагаемых максимально компактным шасси, поддерживающим установку стандартного блока питания и привода, а также решить проблему с охлаждением, предоставив возможность значительно повысить его эффективность при установке вентилятора.

PC-Q28 — более крупная модель для плат Mini-ITX, в которой имеются две стойки для монтажа по три 5,25- или 3,5-дюймовых устройства в каждой.

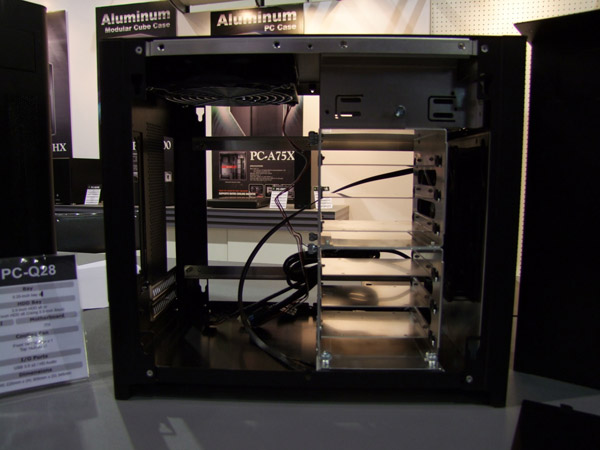

Корпус Lian Li PC-Q28

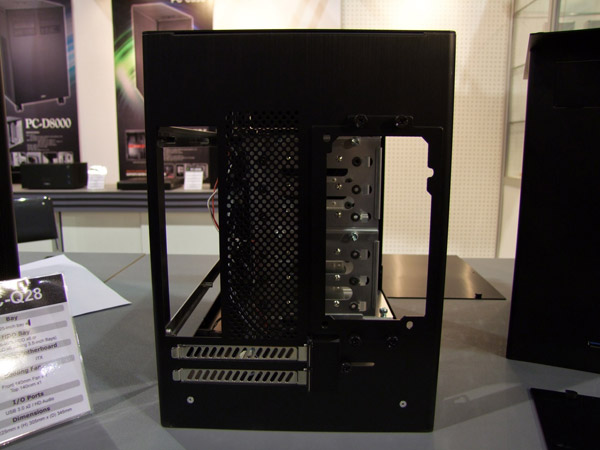

Похожие модели уже есть у Lian Li, а новинка привносит некоторые незначительные нововведения. В частности это использование необычного поддона для установки материнской платы — опять в виде двух планок. Это, похоже, новое глобальное инженерное решение Lian Li, примененное почти во всех моделях текущего года.

Корпус Lian Li PC-Q28

За передней панелью расположен нагнетающий вентилятор типоразмера 140 мм, забирающий воздух, очевидно, из отверстия внизу. На верхней панели установлен выпускной 140-миллиметровый вентилятор, выдувающий воздух через перфорацию в алюминиевом листе.

Корпус Lian Li PC-Q28

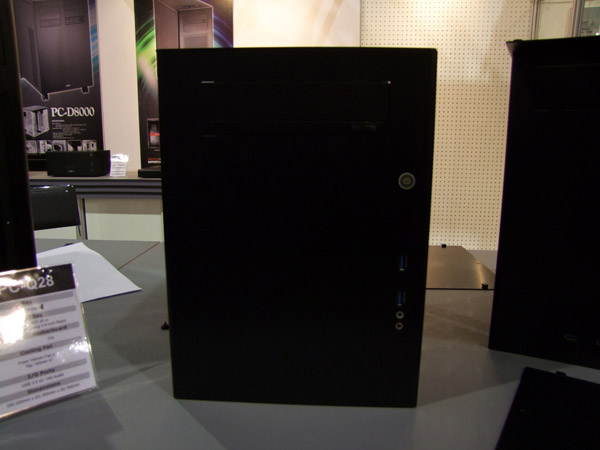

Поддерживается установка стандартного блока питания и 5,25-дюймового привода. На передней панели расположены два разъема USB 3.0, гнезда для подключения наушников и микрофона и кнопка Power. Размеры шасси составляют 225 x 305 x 345 мм.

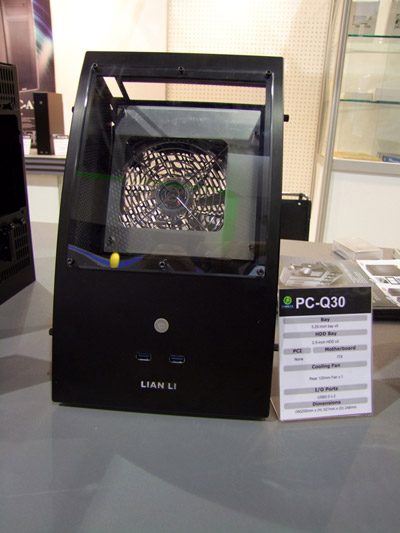

PC-Q30 — самый необычный из трех представленных Micro Tower'ов. Эта дизайнерская модель причудливой формы имеет большое акриловое окно спереди, через которое открывается вид на все «внутренности» системы.

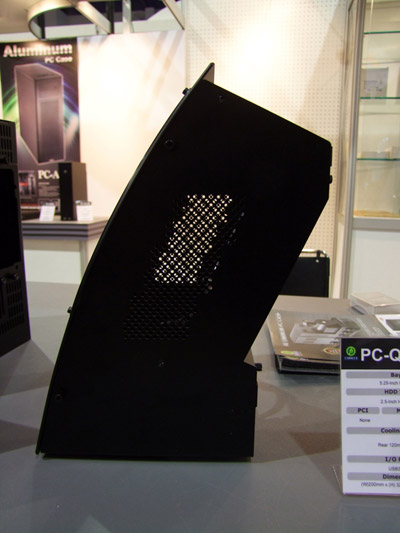

Корпус Lian Li PC-Q30

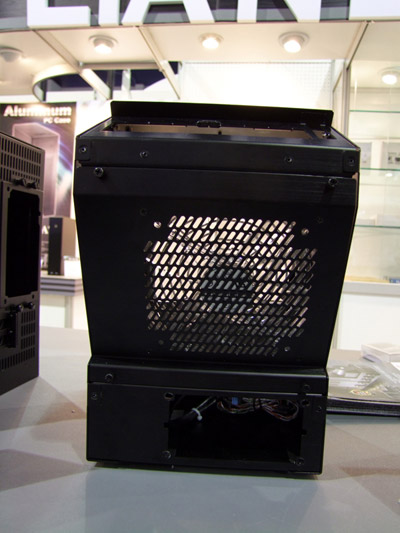

Плата монтируется поперек шасси, под углом к вертикали, задней панелью вверх. В поддоне имеется отверстие, за которым находится выпускной 120-миллиметровый вентилятор. Забор воздуха осуществляется из перфораций по бокам корпуса. Пылевые фильтры не предусмотрены.

Корпус Lian Li PC-Q30

Имеется одно отверстие для карты расширения, с виду полноразмерное. Блок питания устанавливается внизу конструкции и, скорее всего, это не стандартный БП формата ATX.

Корпус Lian Li PC-Q30

Также где-то внизу должны быть посадочные места для накопителей. По краткой спецификации на табличке, стоящей радом с корпусом, таковых три и только для устройств типоразмера 2,5". Хотя стоит ли верить этой информации, если тут же указано, что у корпуса где-то должны быть аж 5 отсеков для 5,25-дюймовых устройств (забавная опечатка). Размеры шасси — 200 x 327 x 248 мм.

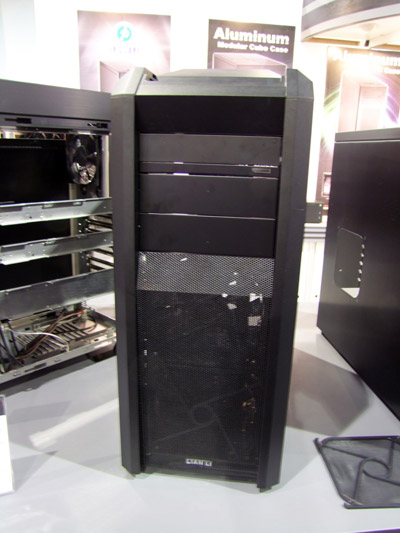

PC-X3 — полноразмерный корпус формата Middle Tower «классического» вида.

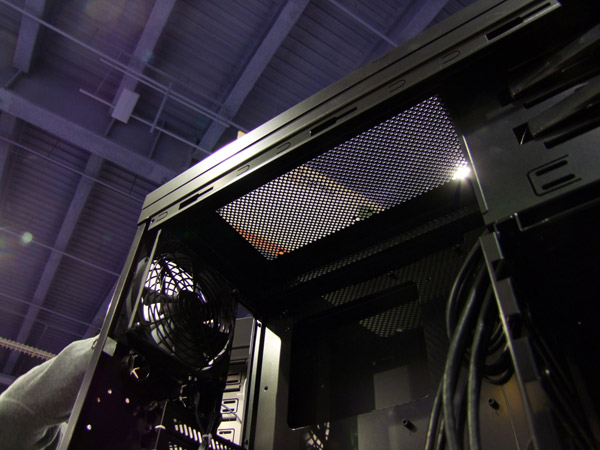

Корпус Lian Li PC-X3

Корпус Lian Li PC-X3

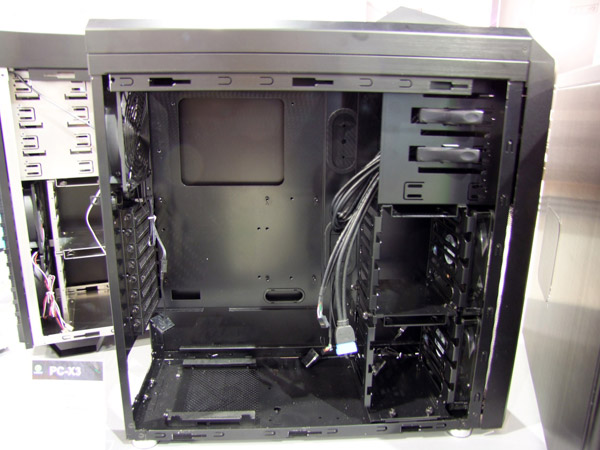

Шасси с черным анодированным покрытием снаружи и изнутри в общих чертах напоминает PC-P50. Правда, здесь иная конструкция стойки для монтажа накопителей и приводов. Теперь она не сплошная, а состоит из несъемной части, где можно установить до четырех устройств типоразмера 5,25", и двух демонтируемых корзин, каждая из которых рассчитана на установку трех 3,5-дюймовых и одного 2,5-дюймового накопителей. Корзины располагаются только поперек по отношению к потоку от передних вентиляторов, которых здесь два типоразмера 120 (?) мм. Под лицевой крышкой расположены легкосъемные пылевые фильтры. Еще один комплектный 120-миллиметровый вентилятор находится в привычном месте на задней панели. Опционально могут быть установлены два 120-миллиметровые вентиляторы на верхней крышке.

Корпус Lian Li PC-X3

Система безвинтового крепления карт расширения отсутствует (при этом отверстия для ее установки имеются), а вот для монтажа устройств типоразмера 5,25" таковая предусмотрена, и это какая-то новая система, ранее не встречавшаяся у корпусов Lian Li. Вместо параллельных штампованных отверстий для забора воздуха блоком питания выполнена простая перфорация в нижней панели. Незначительные изменения присутствуют и в конструкции поддона для материнской платы — в частности, это увеличенное окно для монтажа бэкплейта кулера ЦП и резиновые заглушки с прорезями в отверстиях системы укладки кабелей. В этой модели нововведение в виде необычной конструкции поддона не нашло применения.

Корпус Lian Li PC-X3

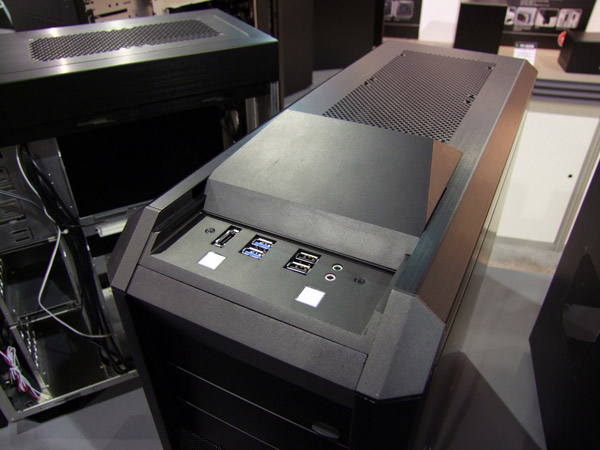

Панель ввода-вывода вынесена на переднюю часть верхней панели, как и у PC-P50. Здесь присутствуют по два разъема USB 2.0 и 3.0, гнезда для наушников и микрофона, а также eSATA. Кнопки Power и Reset имеют необычную квадратную форму. Они пластиковые и снабжены подсветкой соответственно синего и красного цвета. Интересным нововведением является наличие оригинальной сдвигающейся крышки панели ввода-вывода.

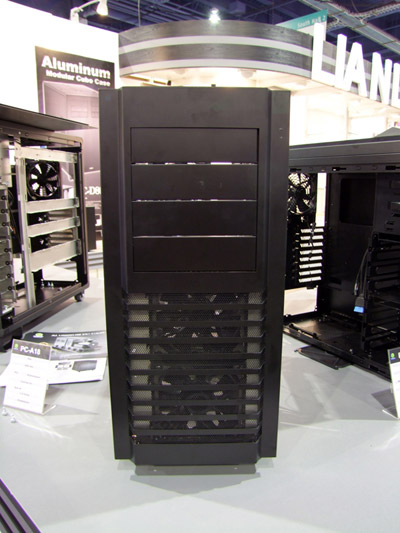

PC-A18 — еще один Middle Tower, на этот раз кое-что действительно новое, прямых предшественников из существующего модельного ряда не имеет.

Корпус Lian Li PC-A18

Корпус Lian Li PC-A18

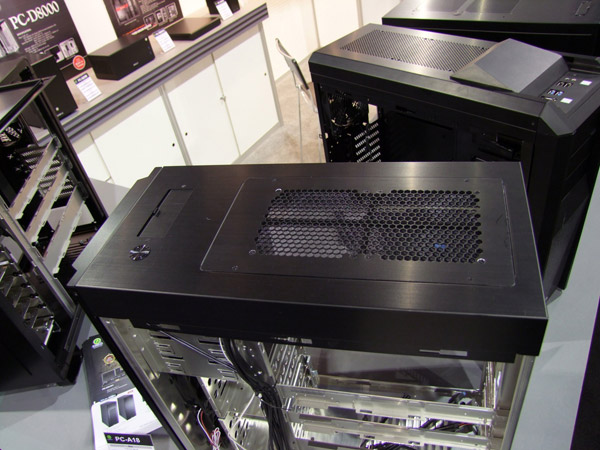

Корпус, скорее всего, спроектирован для установки в нем СВО. Под необычно высокой верхней крышкой должен поместиться толстый 240-миллиметровый радиатор. Сама эта крышка не является легкосъемной — вместо этого для упрощения монтажа радиатора или вентиляторов панель с крепежными отверстиями может быть отсоединена без необходимости демонтировать всю крышку. На фото также видно, что под перфорацией сверху присутствует пылевой фильтр.

Корпус Lian Li PC-A18

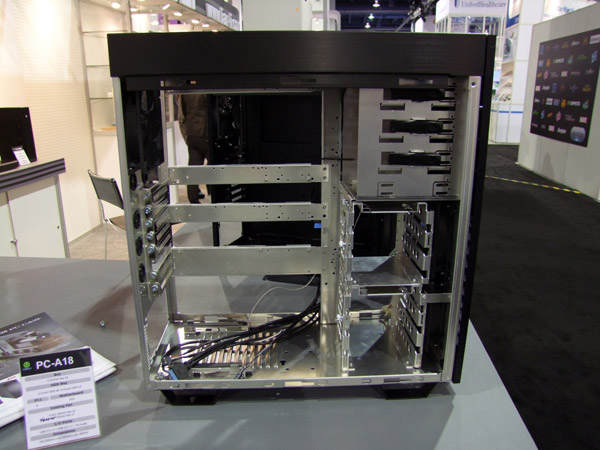

На задней панели имеются целых 5 отверстий для шлангов СВО. В этой модели применена новая конструкция поддона материнской платы, состоящая из трех планок. В этих планках не совсем понятно для чего присутствует множество резьбовых отверстий. Вероятно, корпус за счет этого совместим с какими-то экзотическими форматами плат. Правда, в пределах типоразмера Middle Tower это сомнительное утверждение. На нижней панели выполнены привычные для корпусов Lian Li прорези для забора воздуха блоком питания.

Корпус Lian Li PC-A18

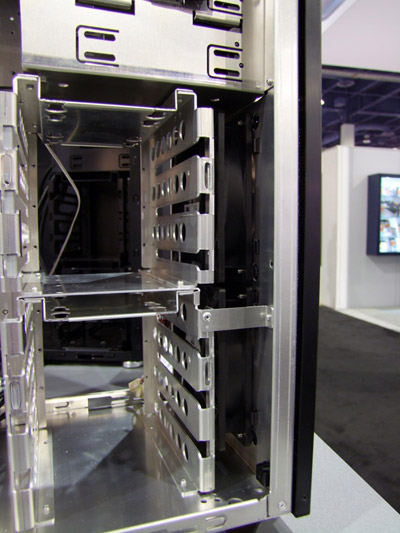

Спереди присутствует несъемная стойка для монтажа до четырех устройств формата 5,25" и две съемные корзины для накопителей, конструкция которых аналогична таковым у рассмотренного выше PC-X3. Имеется и такая же система безвинтового крепления приводов. Предустановлены два впускных 120-миллиметровых вентилятора с пылевыми фильтрами под передней крышкой и один такой же выпускной вентилятор сзади. Стоит также обратить внимание на необычные ножки этого корпуса. В задних еще зачем-то предусмотрены отверстия для фиксации шасси на поверхности. Панель ввода-вывода находится на верхней панели и прикрыта выдвижной крышкой. Кнопка включения расположена рядом.

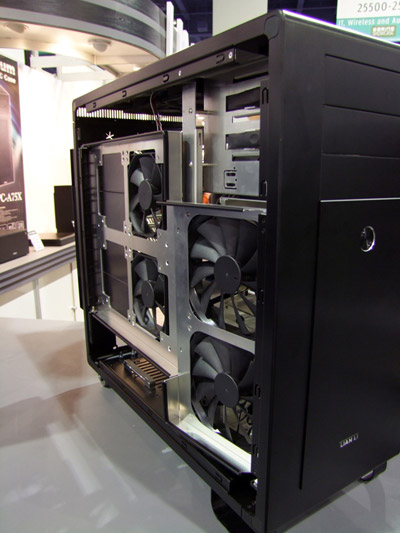

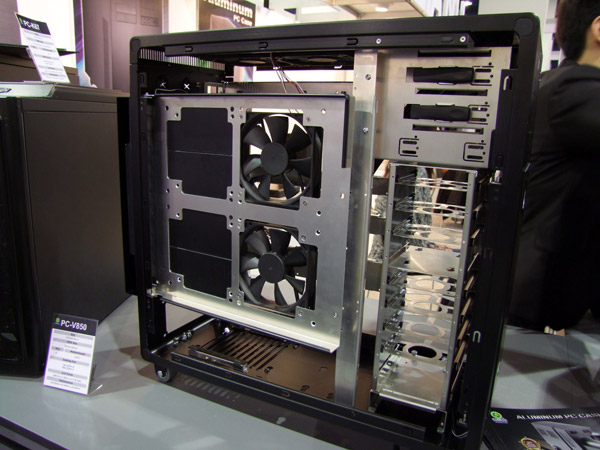

PC-V850 — новый Full Tower от Lian Li. Корпус явно разработан для воздушного охлаждения, о чем свидетельствует необычная деталь — рамка для вентиляторов, расположенная под боковой крышкой. В ней есть посадочные места для четырех 120- или 140-милиметровых вентиляторов.

Корпус Lian Li PC-V850

Несъемная платформа спереди предназначена для монтажа до трех устройств типоразмера 5,25". Здесь также присутствует новая система безвинтового крепления. Большая стойка для накопителей позволяет установить до девяти устройств формата 2,5" или 3,5". Продувка этой стойки осуществляется двумя 140-милиметровыми вентиляторами, устанавливаемыми в еще одну боковую рамку.

Корпус Lian Li PC-V850

Интересным решением является то, откуда происходит забор воздуха всеми этими вентиляторами. В боковой крышке нет перфорации, как можно было подумать. Вместо этого на задней панели присутствуют впускные отверстия, расположенные вертикально в линию. Там же установлен воздуховод, обеспечивающий забор воздуха из пространства не сзади, а сбоку корпуса.

Корпус Lian Li PC-V850

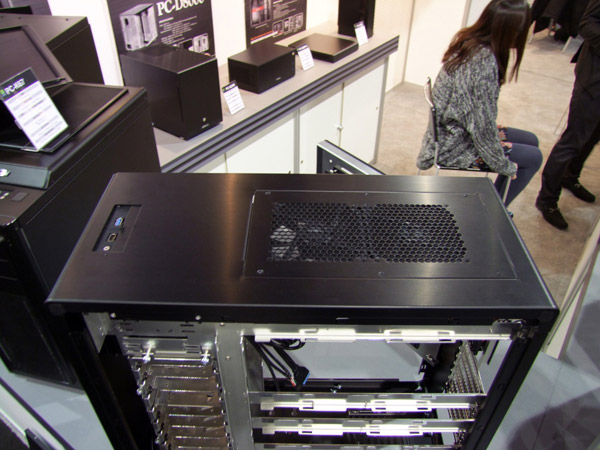

Выпускные вентиляторы — два 120-миллиметровых сверху и один сзади. Поддон для материнской платы здесь также выполнен в виде нескольких планок.

Корпус Lian Li PC-V850

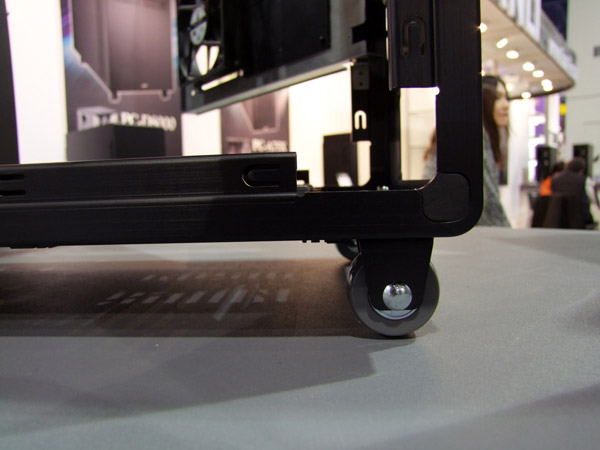

Корпус снабжен парой колесиков для упрощения его перемещения. Передние же ножки изготовлены их алюминиевых листов и напоминают таковые у рассмотренного выше PC-A18.

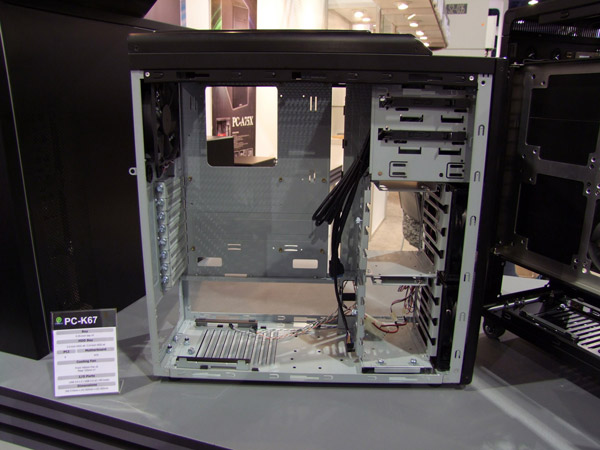

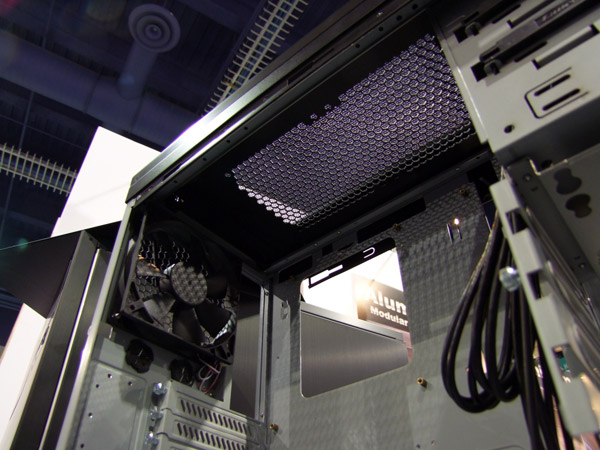

И последняя новинка, о которой пойдет речь, — корпус Lancool PC-K67 формата Middle Tower. Модель во многом похожа на предшественника Lancool PC-K62, а также на Lian Li PC-P50 и PC-X3. Она, по сути, является стальной вариацией двух последних моделей, поэтому описывать конструкцию изделия нет смысла — предлагаем просто ознакомиться с фото.

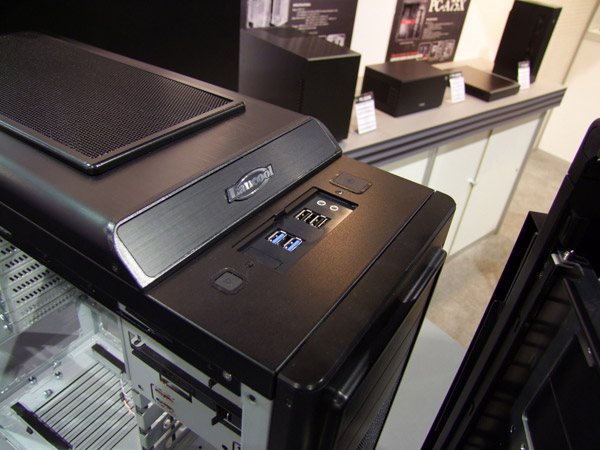

Корпус Lancool PC-K67

Корпус Lancool PC-K67

Корпус Lancool PC-K67
