Подробные фото материнской платы Gigabyte GA-Z87X-OC

Журналистам французского интернет-издания PCWorld.fr посчастливилось получить доступ к предрелизному образцу материнской платы Gigabyte GA-Z87X-OC, которая наверняка будет пользоваться спросом у энтузиастов разгона. Модель поддерживает установку процессоров Core четвертого поколения (Haswell) для сокета LGA1150 и оборудуется целым оверклокерским «пультом» с множеством кнопок, который пригодится профессиональным оверклокерам.

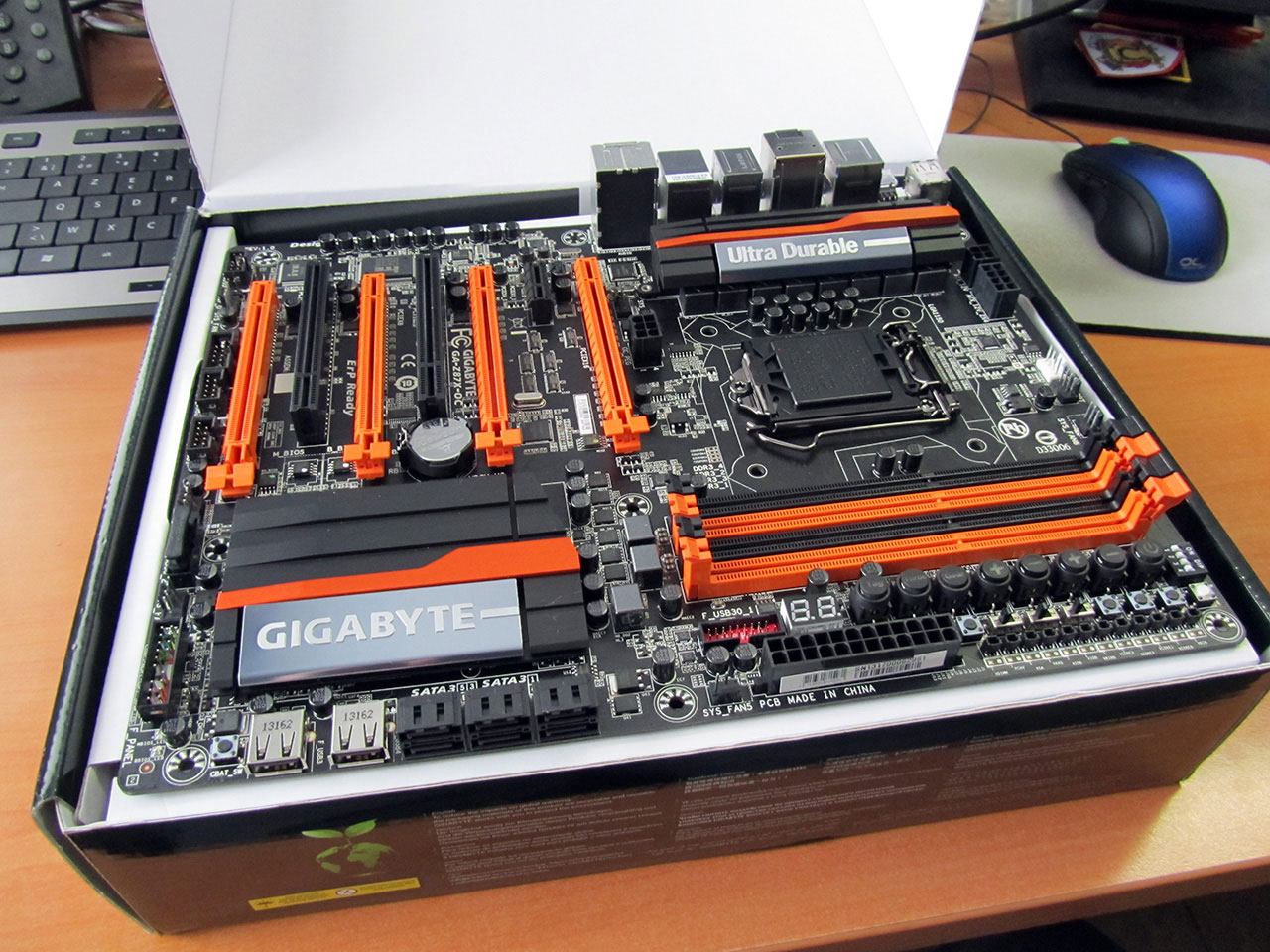

Решение Z87X-OC имеет следующий набор компонентов: 8-канальную систему питания гнезда LGA1150 (дополнительные силовые разъемы — ATX12V и EPS12V), четыре слота для оперативной памяти, два разъема PCI Express 3.0 x16 (SLI/CrossFireX на скорости x8+x8), два PCI-E x4, такое же количество PCI и единичный PCI-E x1. Рядом с шестью портами SATA 6 Гбит/с находится пара USB 2.0.


Кроме прочего, на печатной плате реализованы штырьковый разъем USB 3.0 (19 контактов), разъем питания PCI-E Power, две микросхемы с прошивкой UEFI, индикатор POST-кодов, гигабитный сетевой контроллер и 7.1-канальный аудиокодек.

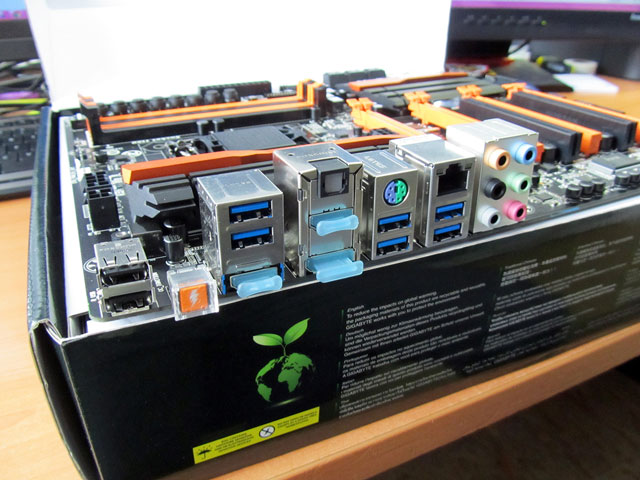

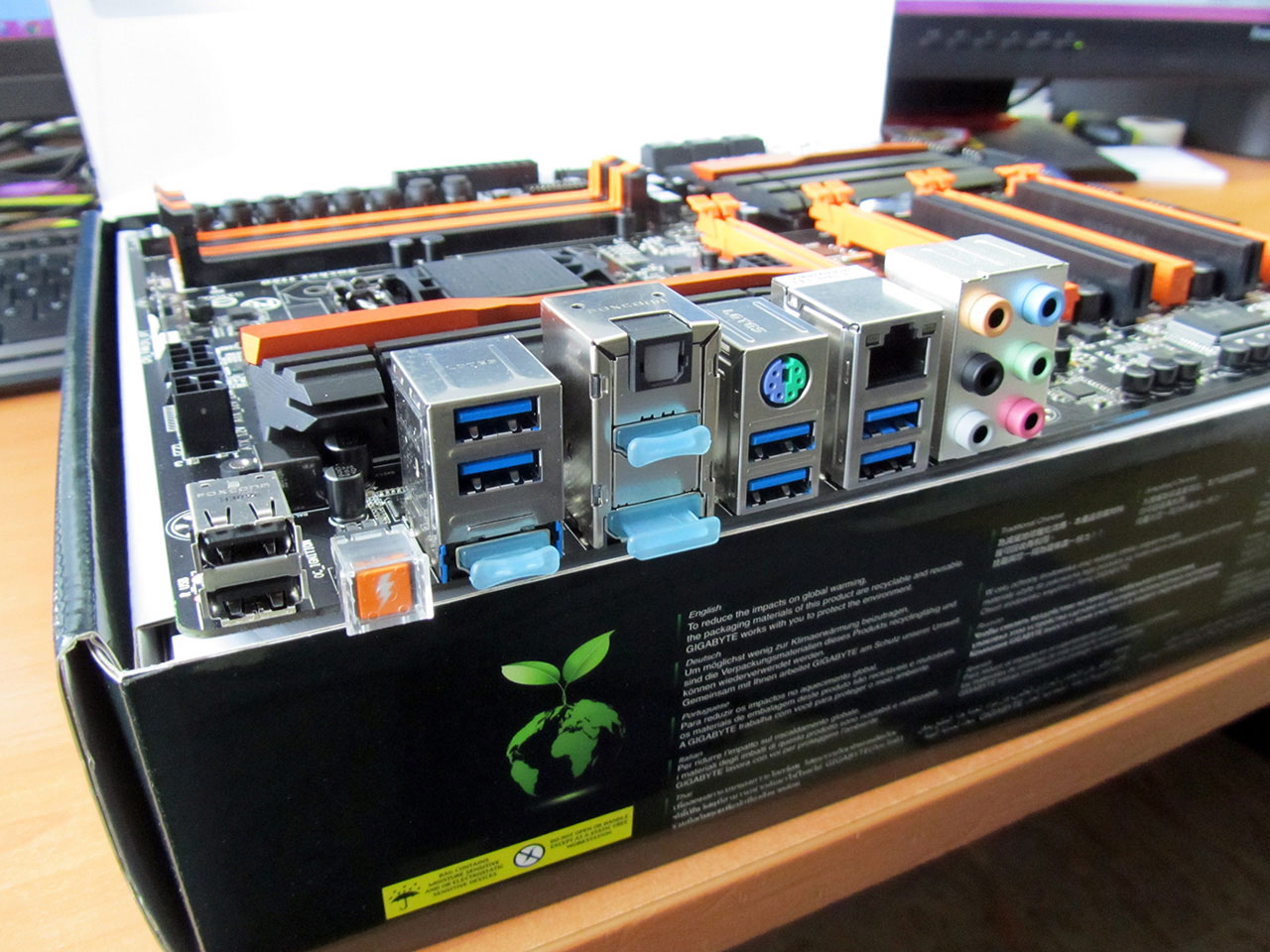

На задней панели Gigabyte GA-Z87X-OC доступны два порта USB 2.0, шесть USB 3.0, комбинированный PS/2 (для мыши или клавиатуры), RJ-45, видеовыходы HDMI (2) и DisplayPort, оптический S/PDIF и шесть Mini-Jack. Больше фотографий платы размещено в галерее PCWorld.fr.
