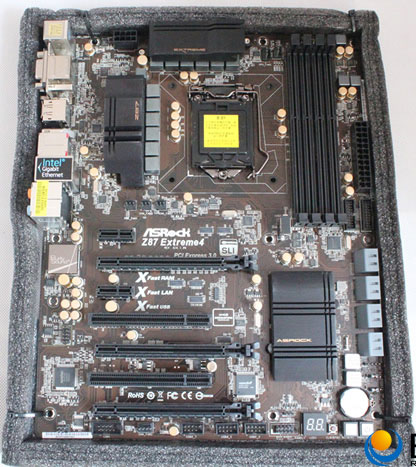

ASRock Z87 Extreme4 оборудуется 12 фазами питания, разъемом EPS12V, тремя слотами PCI Express 3.0 x16 (нижний, скорее всего, работает на скорости x4), парой PCI-E x1 и таким же количеством PCI. Кроме того, имеются четыре слота DIMM DDR3-2666 (до 32 ГБ ОЗУ), восемь SATA 6 Гбит/с, два штырьковых разъема USB 3.0 на 4 порта, кнопки Power и Reset, индикатор POST-кодов, а также гигабитный сетевой контроллер Intel и многоканальный аудиокодек.

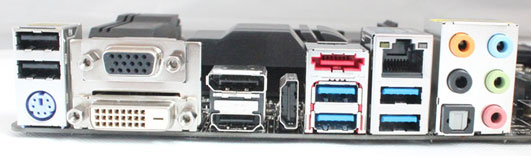

На задней панели находятся два порта USB 2.0, четыре USB 3.0, пять видеовыходов (два HDMI, по одному DisplayPort, DVI-D и D-Sub), eSATA, RJ-45, PS2 для клавиатуры, оптический S/PDIF и пять Mini-Jack.

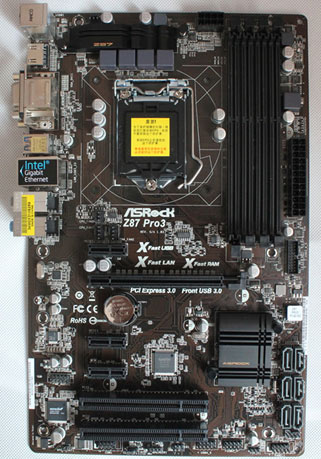

Возможности ASRock Z87 Pro3 существенно скромнее: вместо трех «длинных» слотов PCI Express имеется только один, вместо восьми SATA третьей ревизии — шесть, отсутствуют кнопки для включения/выключения и принудительной перезагрузки системы. Значительно упрощено и питание процессорного гнезда. Обе платы относятся к форм-фактору ATX, но Z87 Pro3 чуть уже Z87 Extreme4.

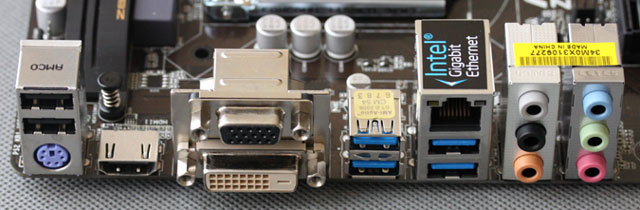

Задняя панель младшей платы включает такие разъемы: PS/2 для клавиатуры, 2x USB 2.0, 4x USB 4.0, D-Sub, DVI-D, HDMI, RJ-45 и 6x Mini-Jack.
Источник:
WCCFtech
