Один из участников конференции немецкого веб-ресурса HardwareLuxx сообщил некоторые интересные подробности о готовящейся материнской плате ASRock Z87 OC Formula, приспособленной для экстремального разгона. Для начала вкратце перечислим ее компоненты. На восьмислойной PCB распаяны: процессорный разъем Intel LGA1150 для Core i5/i7-4000, четыре слота для оперативной памяти DIMM DDR3, такое же количество PCI Express 3.0 x16 (наличие чипа-коммутатора PLX позволяет рассчитывать на SLI/CrossFireX в режиме как минимум 4x8), два разъема PCI-E 2.0 x1, один mini-PCIe, два штырьковых USB 3.0 (4 порта), разъемы питания EPS12V (2) и Molex 4-pin. Аудиоподсистема Purity Sound реализована посредством контроллера Realtek ALC1150.

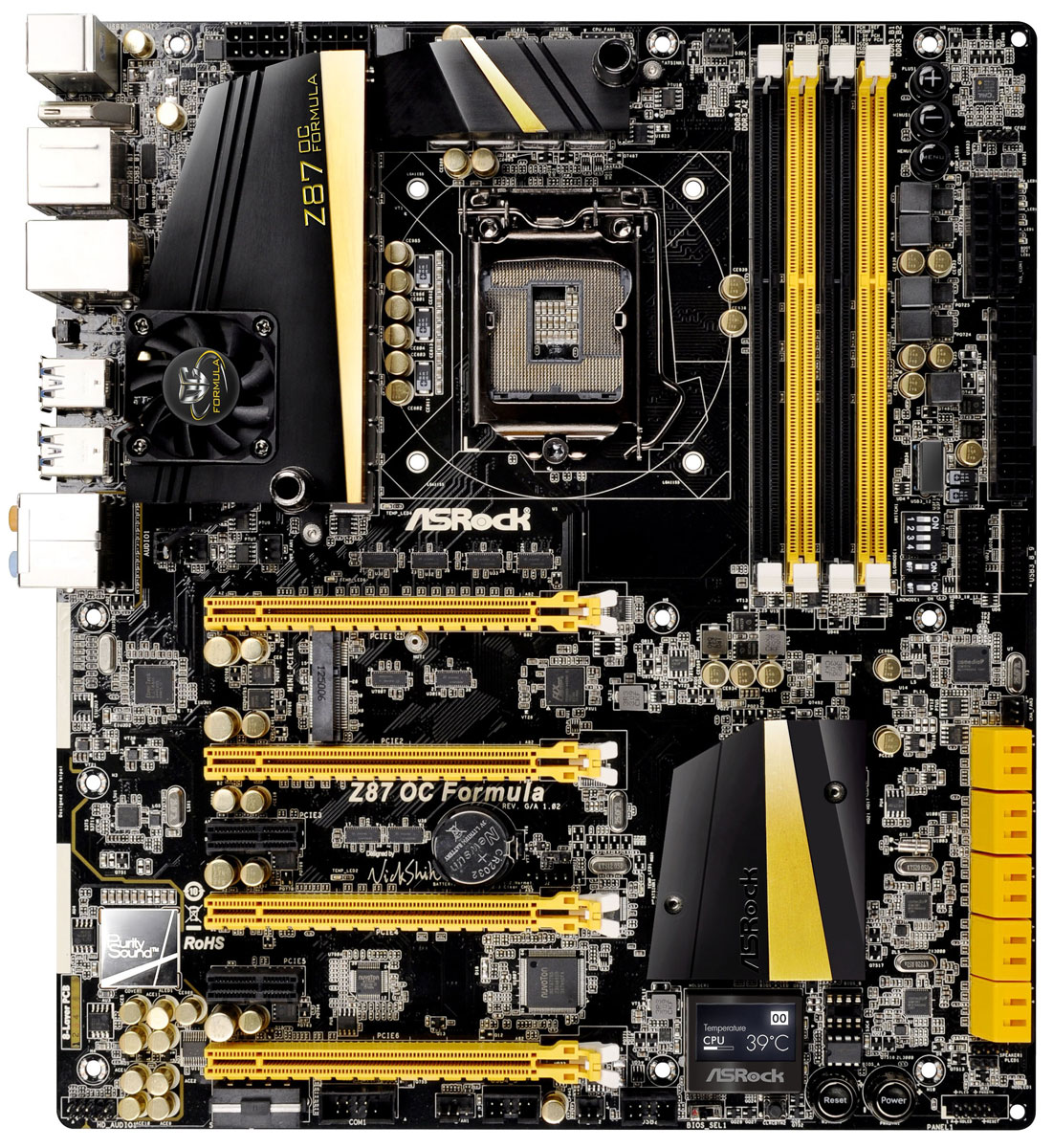

Материнская плата ASRock Z87 OC Formula
(+)

Мастерам разгона придутся по вкусу кнопки Power и Reset, клавиши для регулировки на лету частот и напряжений, гнезда для замера напряжений, переключатели для активации режима LN2 и подачи питания к слотам PCI-E 3.0 x16, а также дисплей для отображения показаний температурных датчиков, коих только на плате будет одиннадцать (!). По аналогии с Z87X-OC Force от конкурента Gigabyte, новинка оборудована фитингами для включения радиатора подсистемы питания процессора в контур СВО.

Предварительно, в ASRock Z87 OC Formula задействованы 12 фаз питания разъема LGA1150, контроллер I/O серверного класса Nuvoton NCT6776D, чип Nuvoton NCT7904D для осуществления функций мониторинга, дополнительный контроллер SATA 6 Гбит/с ASMedia ASM1061, гигабитные сетевые контроллеры Intel I217V и Intel I211, а также дополнительный контроллер USB 3.0 ASMedia ASM1074.

Материнская плата ASRock Z87 OC Formula - схема
(+)

Удивительной чертой Z87 OC Formula является водонепроницаемое покрытие PCB, что, очевидно, актуально для азотных бенч-сессий, когда плата частично покрывается инеем.
