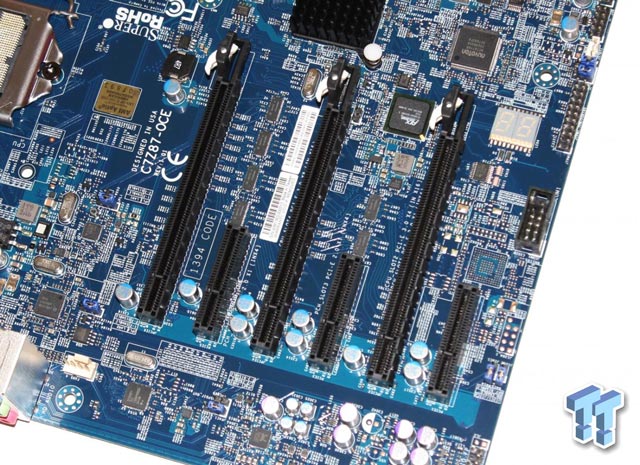

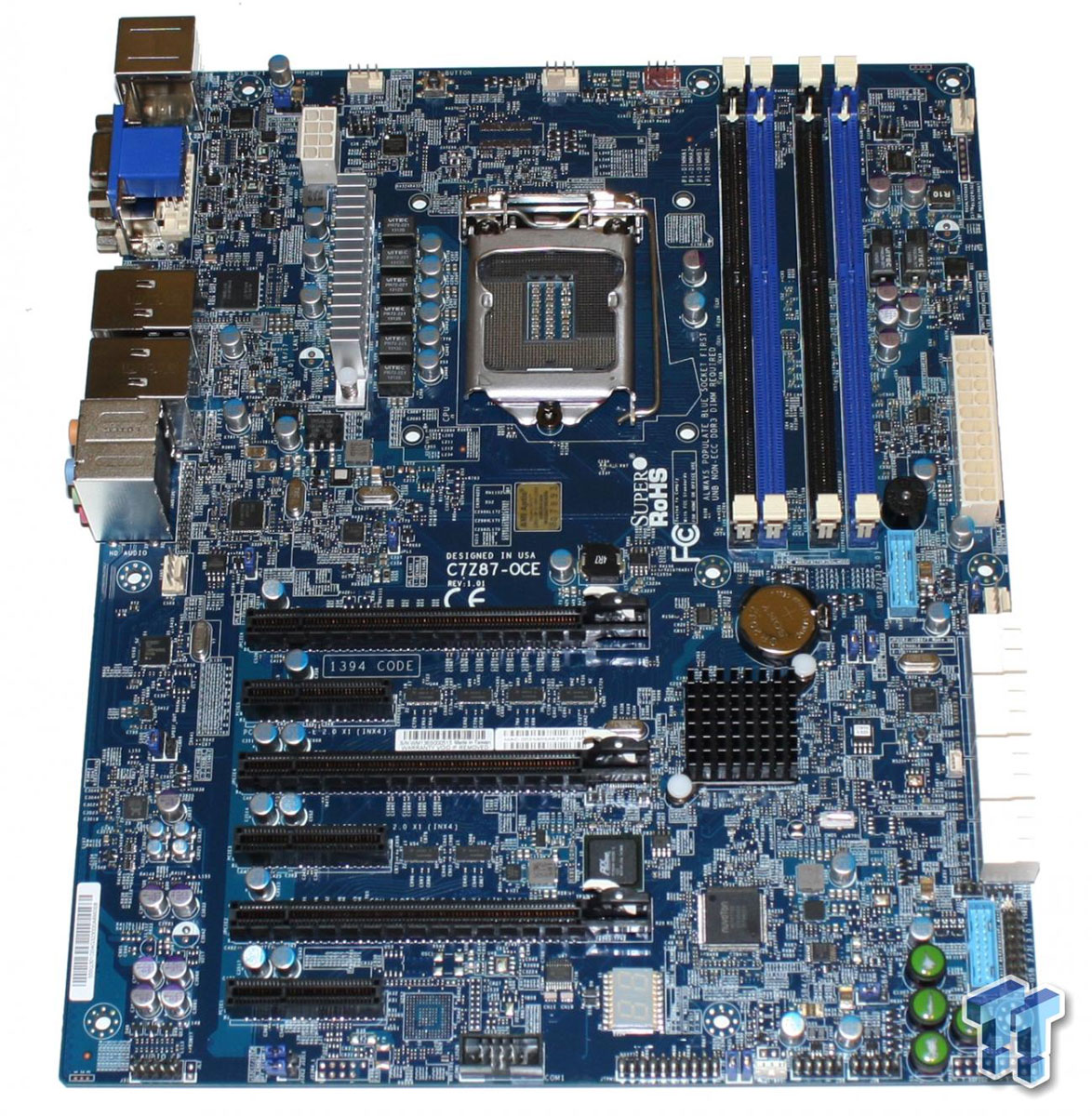

Изделие имеет спартанский дизайн, во многом напоминающий продукцию Intel. Кроме разъема LGA1150, доступны четыре слота для оперативной памяти DDR3-1600/.../3000 (максимальный объем ОЗУ — 32 ГБ), разъемы для карт расширения PCI Express 3.0 x16 (x8+x8, x8+x4+x4) и PCI-E 2.0 x1 (выполнены в виде PCI-E x4).
(+)

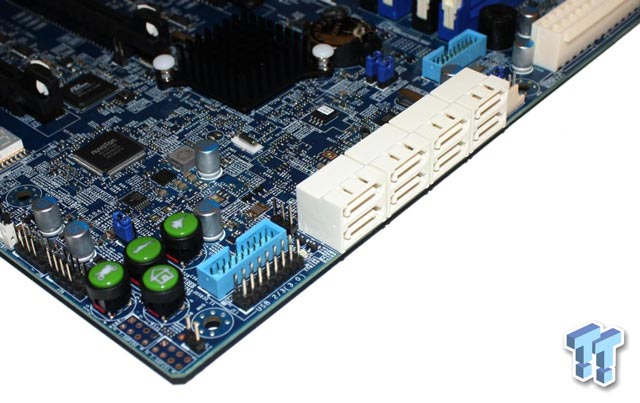

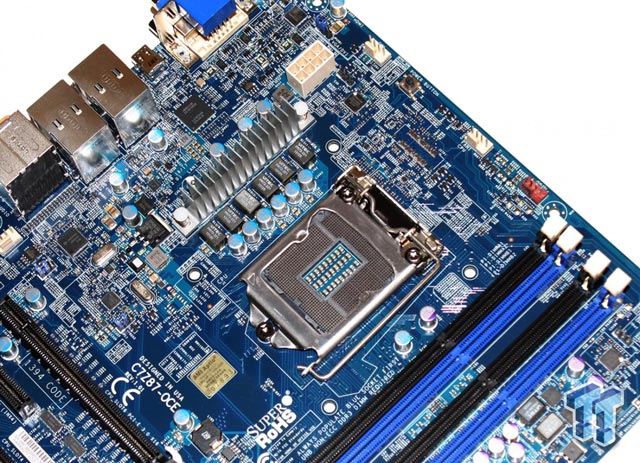

Для подключения накопителей предусмотрены восемь портов SATA 6 Гбит/с. Сокет запитан по 6-канальной схеме, с использованием разъема EPS12V и залитых катушек индуктивности Vitec.
Чип-коммутатор PLX открывает возможность организации связок AMD 3-Way CrossFireX. На плате также распаяны гигабитные сетевые контроллеры Intel I217 и I210AT, 7.1-канальный аудиокодек Realtek ALC1150, штырьковый разъем USB 3.0 и индикатор POST-кодов.
Кнопки с изображениями спортбайка, гоночного болида и реактивного самолета у края платы соответствуют оверклокерским профилям — двум стандартным и одному пользовательскому.
На задней панели Supermicro C7Z87-OCE находятся интерфейсы USB 2.0 (2), HDMI, DVI-D, D-Sub, Thunderbolt (10 Гбит/с), USB 3.0 (4), пара RJ-45, оптический S/PDIF и пять Mini-Jack.
Управление ресурсами платы осуществляется с помощью AMI Aptio UEFI с оболочкой «по умолчанию», напоминающую старый BIOS. Дополнительные подробности читайте в материале TweakTown.
