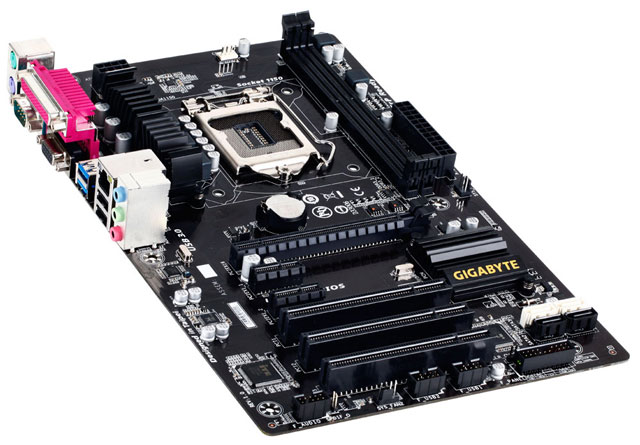

ATX-плата Gigabyte GA-H81-D3 имеет три фазы питания гнезда CPU, слот для видеокарты PCI Express 2.0 x16, разъемы PCI-E 2.0 x1 (2) и PCI (3). Для подключения накопителей предусмотрены по два порта SATA 3 Гбит/с и SATA 6 Гбит/с. Максимальный объем устанавливаемой оперативной памяти DDR3-1333/1600 — 16 ГБ. На задней панели H81-D3 находятся интерфейсы PS/2 (для мыши и клавиатуры), LPT, COM, D-Sub, USB 3.0 (2), USB 2.0 (2), RJ-45 (на базе контроллера Realtek) и аудиоразъемы Mini-Jack (контроллер Realtek ALC887).

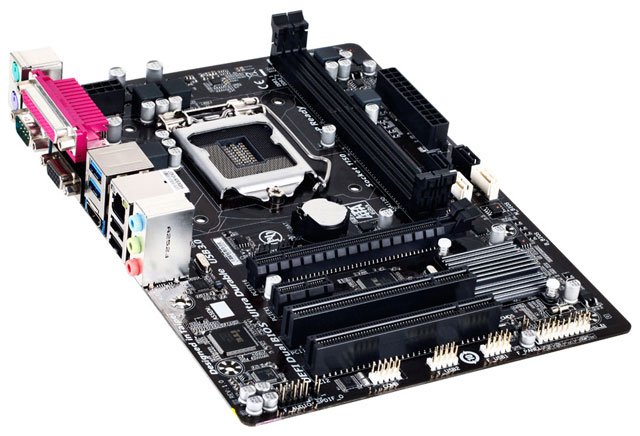

Системная плата Gigabyte GA-H81M-S2PH обходится без радиаторов на транзисторах VRM и располагает меньшим количеством слотов PCI-E 2.0 x1 и PCI. Это в какой-то степени компенсируется наличием видеовыхода HDMI.

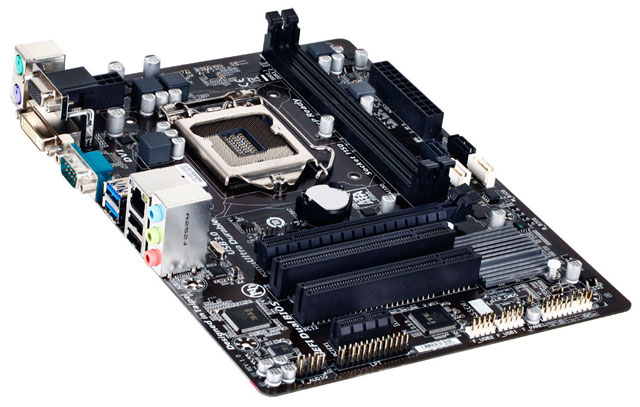

У Gigabyte GA-H81M-S2PV иной порядок размещения слотов для карт расширения — PCI-E 2.0 x16, пара PCI, единичный PCI-E 2.0 x1. Конфигурация задней панели такова: PS/2 (для мыши и клавиатуры), D-Sub, DVI-D, COM, USB 3.0 (2), USB 2.0 (2), RJ-45, Mini-Jack (3).

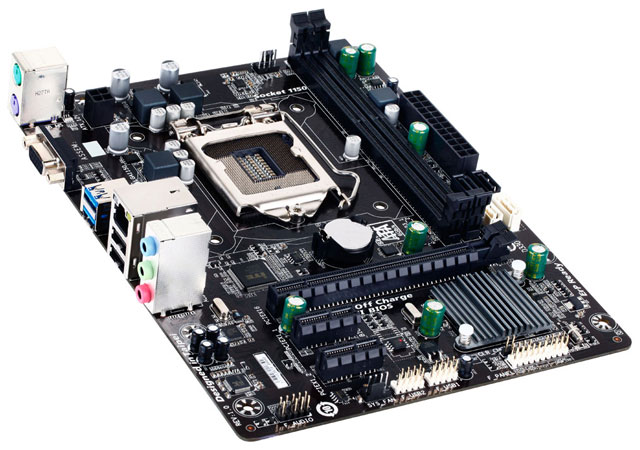

Gigabyte GA-H81M-S1 — плод жесткой (если не сказать жестокой) экономии на различных узлах платы. На первый взгляд даже не верится, что перед нами модель 2013 года — столь аскетично она выглядит. В составе H81M-S1 применяются три слота для карт расширения (PCI-E 2.0 x16, 2x PCI-E 2.0 x1), пара DIMM DDR3-1333/1600, по два порта SATA 3 Гбит/с и SATA 6 Гбит/с, аудио- и сетевой контроллер производства Realtek. Твердотельных конденсаторов меньше, чем электролитических. Последние распаяны повсеместно кроме подсистемы питания CPU. Количество портов на панели I/O минимально: два PS/2, видеовыход D-Sub, по паре USB 3.0 и USB 2.0, единичный RJ-45 (гигабитная сеть) и три Mini-Jack.
