В отношении Nvidia GM107 источник пишет, что даже несмотря на использование старого 28-нм техпроцесса инженерам «зеленых» удалось вдвое улучшить показатель «производительность/ватт» по сравнению со среднебюджетными моделями Kepler. Максимальное энергопотребление карт на базе данного GPU (скорее всего, имеется в виду GTX 750 Ti) при рекомендованных значениях частот не превысит 60 Вт.

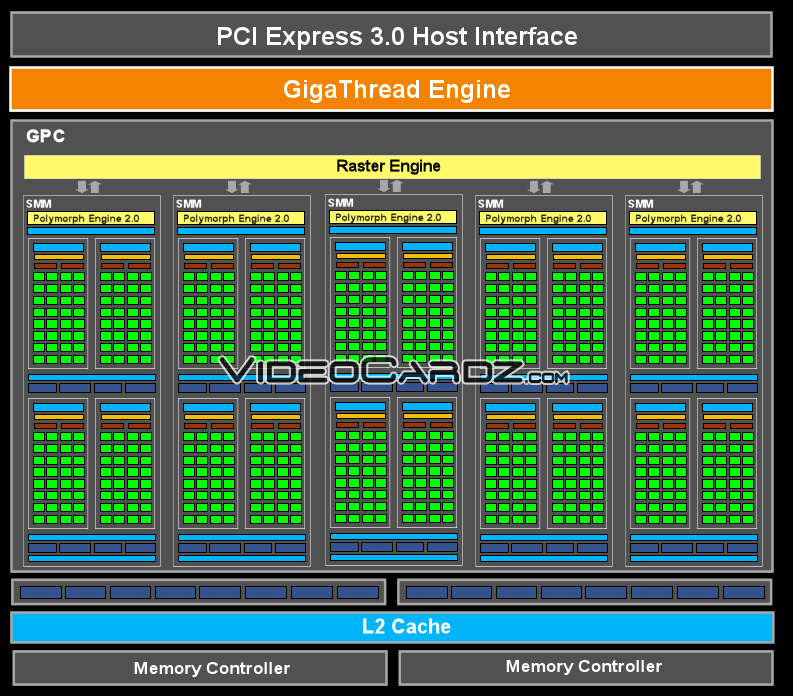

Ядро GM107 содержит пять мультипроцессорных кластера (SMX) по 128 шейдеров в каждом. Таким образом, общее количество потоковых процессоров у GeForce GTX 750 Ti составит 640 ед. В свою очередь, адаптер GTX 750 ограничится 512 шейдерами (один блок SMX будет отключен). Кроме того, кристалл включает 16 блоков растеризации, два 64-битных контроллера памяти (шина памяти — 128 бит) и увеличенный с 256 КБ до 2 МБ кэш второго уровня (относительно GK107). Также в GM107 воплощены другие преимущества архитектуры Maxwell: сбалансированное планирование и распределение нагрузки, рост количества выполняемых инструкций за такт, лучшая производительность при обработке видео формата H.264, новый режим энергосбережения GC5.
В рамках 28-нанометрового техпроцесса также выйдет чип GM108, который ляжет в основу видеокарты GeForce GT 840M. Очевидно, она придет на смену моделям GeForce GT 640 и/или GeForce GTX 650. Старшие решения Maxwell — GM206, GM204 и GM200 — будут использовать 20-нм технологическую норму и дебютируют, ориентировочно, в конце 2014 года.
