Фото опытного образца видеокарты на чипе Nvidia GM204

Еще в апреле пресса получила косвенное подтверждение существования мощных видеокарт GeForce на базе GPU архитектуры Maxwell. Правда, речь шла только об инженерных семплах, которые транспортировались индийской авиакомпанией. Теперь же в Сети появились снимки прототипа видеоускорителя на основе графического процессора Nvidia GM204.

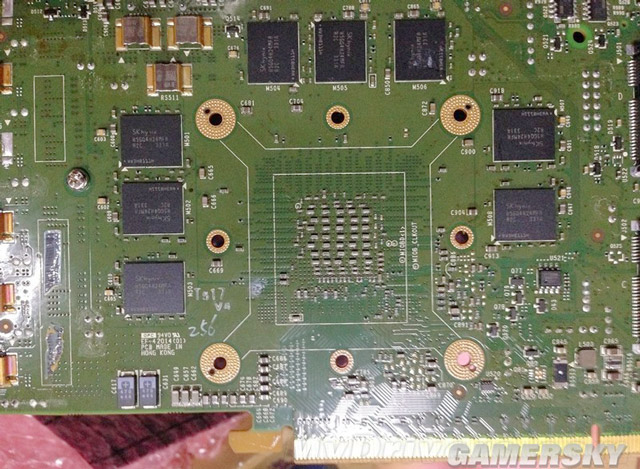

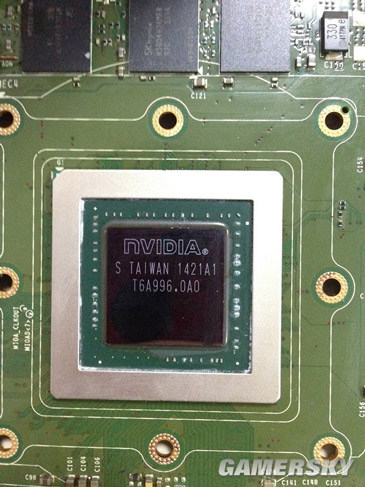

Внешний вид карты свидетельствует о ее «сырости»: большая ширина PCB, отсутствие некоторых электрических узлов, необычное местонахождение разъемов SLI, двухъярусный разъем питания PCI-E Power (6+8)-pin. Тем не менее, перед нами не «динозавр» эры DirectX 9 или DirectX 10, а вполне современное устройство с GPU Maxwell GM204 (определен по маркировке 1421A1) и 8 ГБ буферной памяти GDDR5, распаянной с обеих сторон PCB.

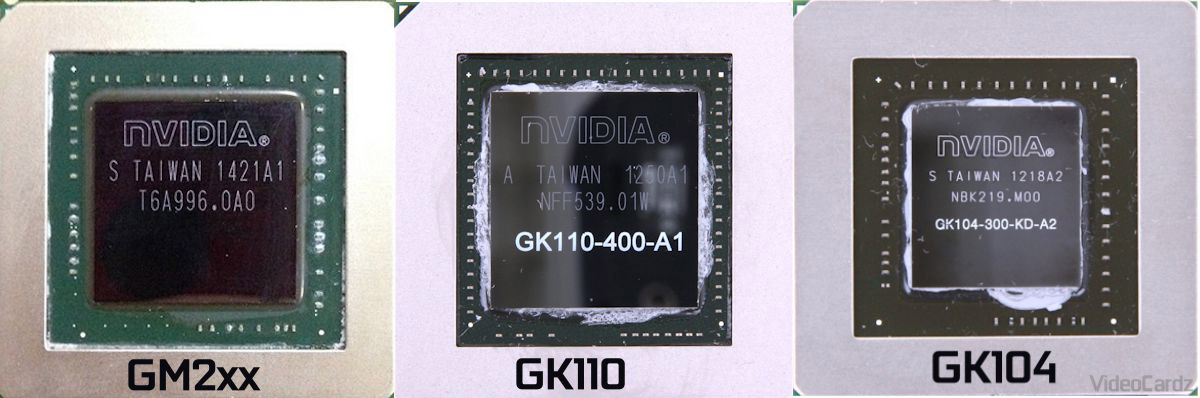

Визуально ядро GM204 ненамного меньше GK110, и уж точно крупнее, нежели GK104. Техпроцесс выпуска, полагаем, прежний — 28-нм.

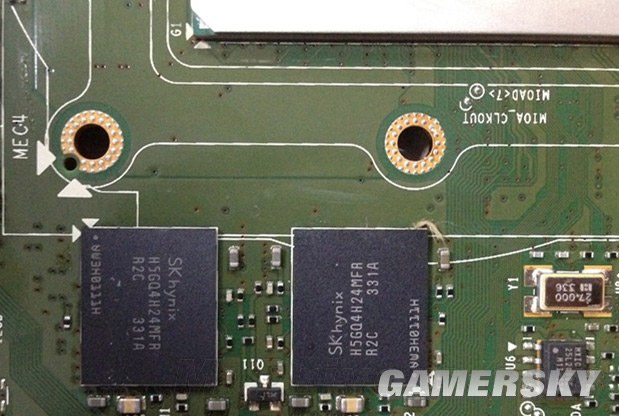

На плате имеются шестнадцать 4-гигабитных чипов SK Hynix H5GQ4H24MFR-R2C с эффективной частотой 7 ГГц, их общий объем равен 8 ГБ. Будет ли данный объем ОЗУ стандартным для GM204, покажет время.

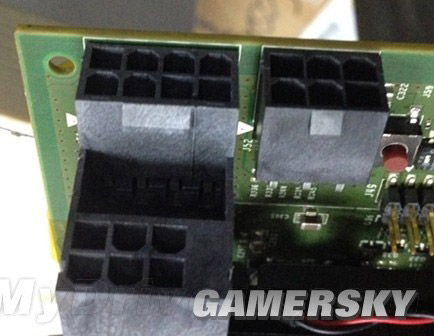

Один 8-контактный и два 6-контактных разъема PCI-E Power могут обеспечивать максимум 300 Вт дополнительной мощности для этой видеокарты. Сейчас трудно сказать, насколько «прожорлив» GM204.


Наиболее вероятное коммерческое имя Nvidia GM204 — GeForce GTX 880.
