Ни для кого не секрет, что после процессоров на основе ядер (модулей) Excavator, AMD собирается выпустить CPU и APU на базе ядер микроархитектуры Zen. По слухам, в настоящее время разрабатываются 32-ядерные Opteron/Zen и 16-ядерные APU/Zen для серверов. Полагаем, для рынка настольных ПК в Саннивейле планируют выпустить 8-ядерные APU с графикой Greenland и 16-ядерные модели FX. Кстати, появление последних во многом будет зависеть от финансового положения Advanced Micro Devices.

Накануне вечером сайт WCCFtech опубликовал структурную схему ядра Zen. По ней видно, что AMD отказалась от так называемого аппаратного Hyper-Threading в пользу программного, пойдя по стопам Intel.

Ядро AMD Zen

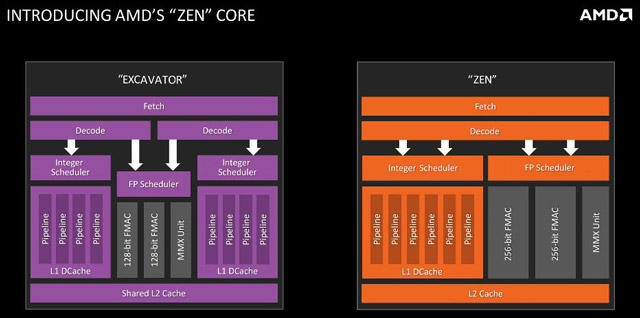

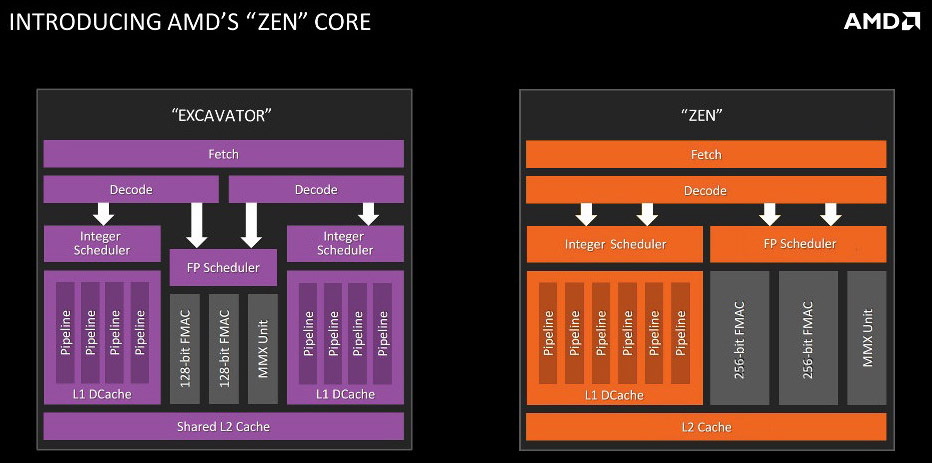

Ядро Zen включает блок целочисленных операций (6 конвейеров, кэш-память первого уровня), а также блок операций с плавающей запятой, состоящий из двух 256-битных FPU и блока MMX. Объем кэш-памяти второго уровня — 512 КБ (256 КБ у Intel Haswell). В процессорный кристалл войдут, как упоминалось выше, от 8 до 32 таких ядер, разделяемый кэш третьего уровня, линии PCI-E 3.0 и контроллер оперативной памяти DDR4.

Процессоры архитектуры Zen будут выпускаться по 14-нм FinFET-техпроцессу GlobalFoundries.
