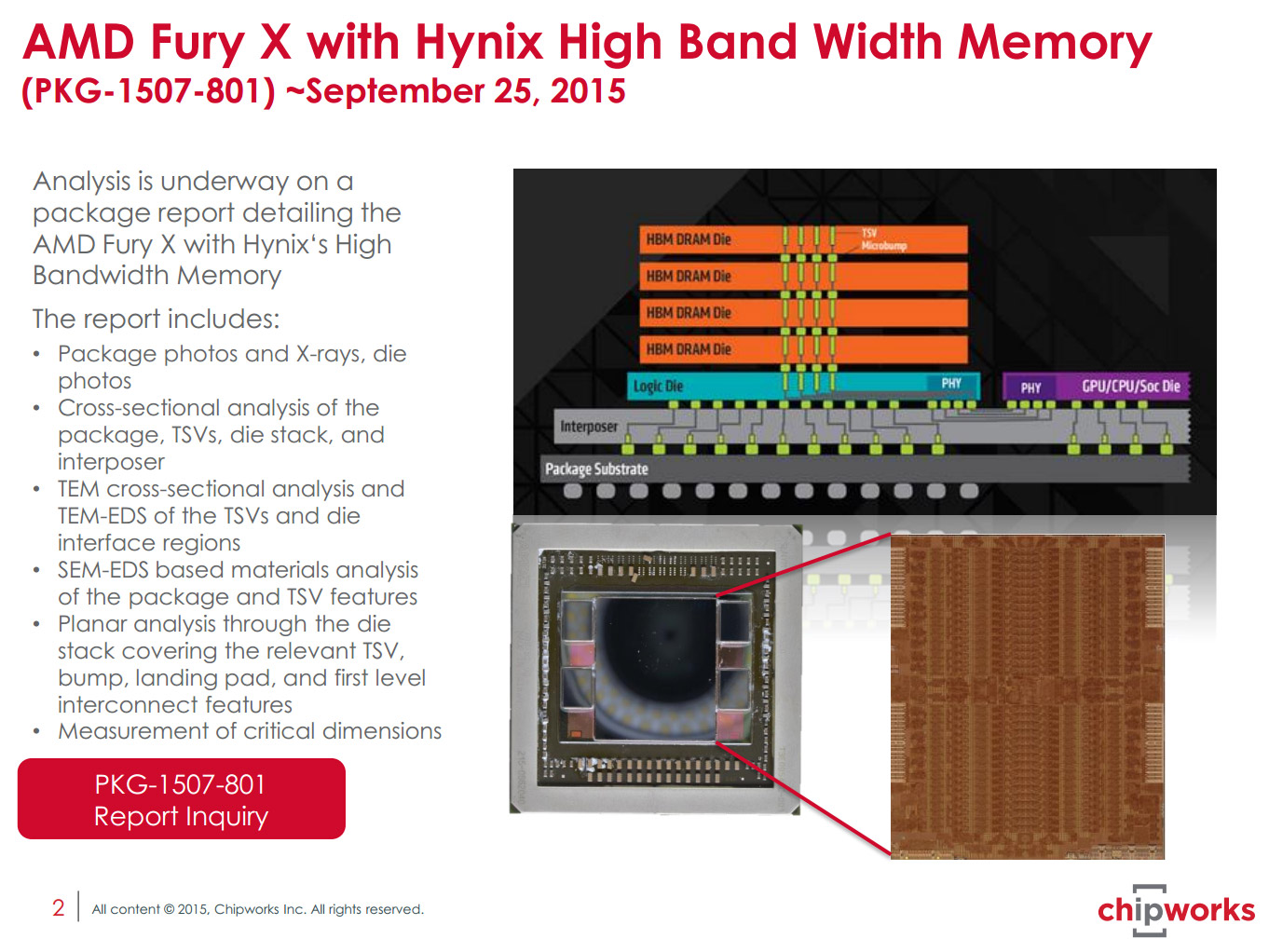

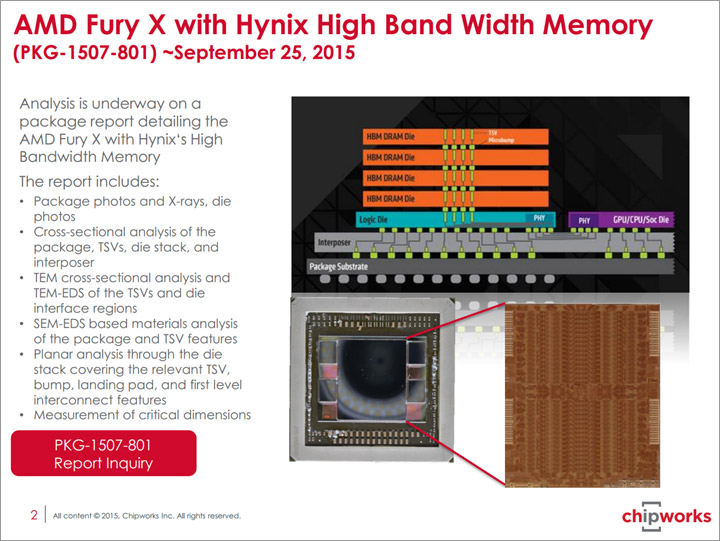

Специалисты ChipWorks опубликовали

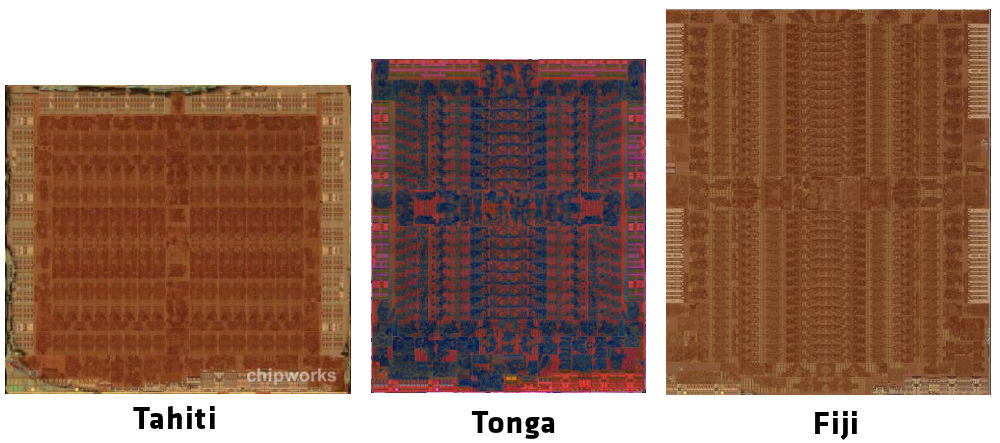

документ с фотографиями графического процессора AMD Fiji XT и микросхем памяти HBM1 видеокарты Radeon R9 Fury X. Как и предполагалось, самый «продвинутый» GPU калифорнийского чипмейкера характеризуется более высокой плотностью размещения потоковых процессоров, нежели у Tonga и Hawaii. Это стало возможно благодаря переходу на новый тип памяти, который не требует включения в состав видеоядра нескольких контроллеров ОЗУ, довольно больших по площади. Отключенные блоки обнаружены не были, таким образом, в арсенале полноценного Fiji может быть не более 4096 шейдерных блоков, которые и заявлены AMD.
Новый подход обеспечил не только относительную компактность GPU, но и
уменьшение энергопотребления по сравнению с Radeon R9 390X.
Масштаб не соблюден

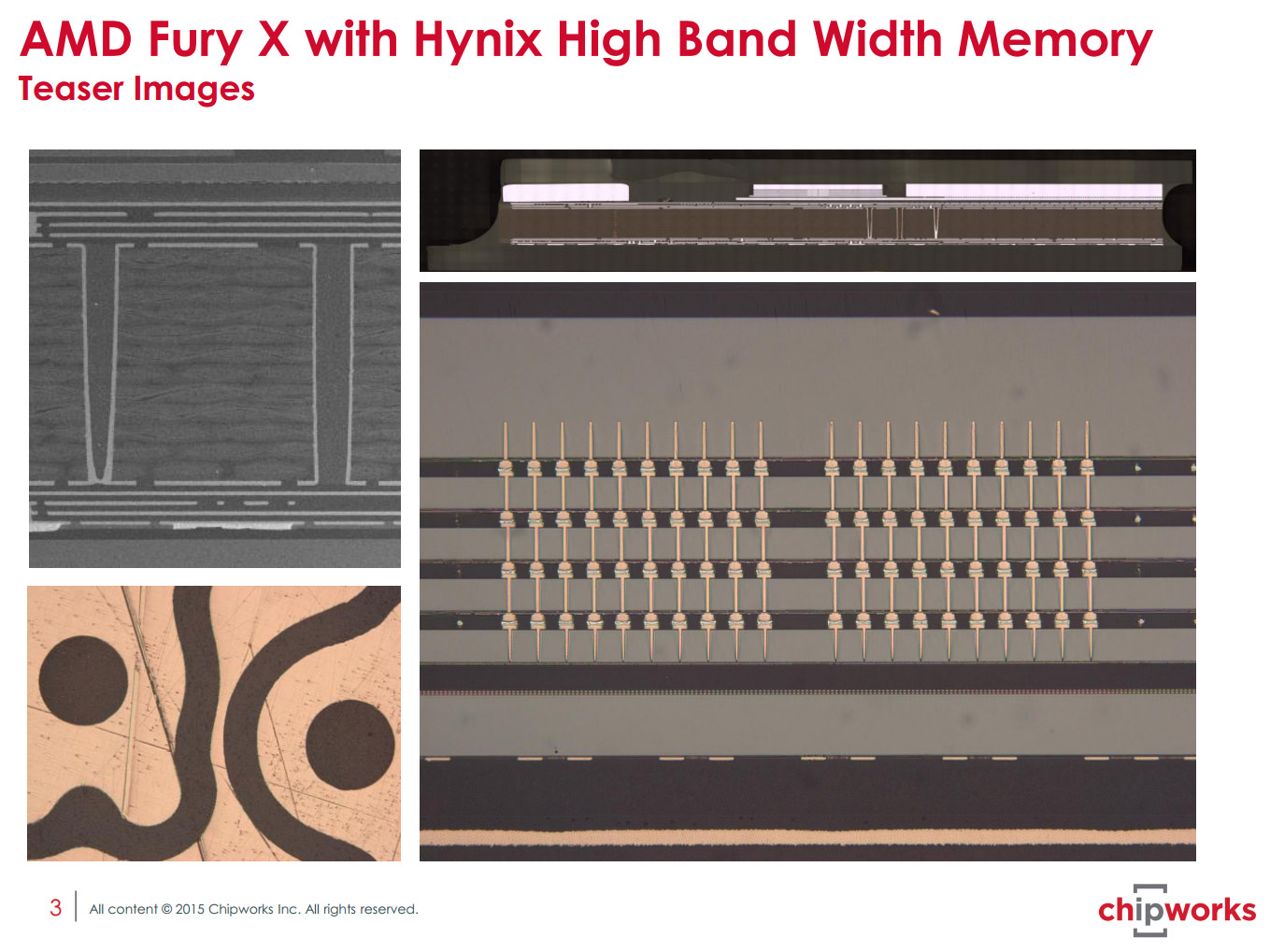

Каждая микросхема HBM1 состоит из четырех 2-гигабитных (256 МБ) кремниевых слоев, использующих вертикальные соединения through-silicon-via (TSV). Они находятся в середине чипа, так что поверхностный скол может и не привести к отказу микросхемы (а с ней и всего GPU).
