Веб-ресурс PC Perspective накануне поделился фотографиями видеокарты AMD Radeon Vega Frontier Edition «без одёжки», позволяющими почерпнуть подробности схемотехнического дизайна новинки.

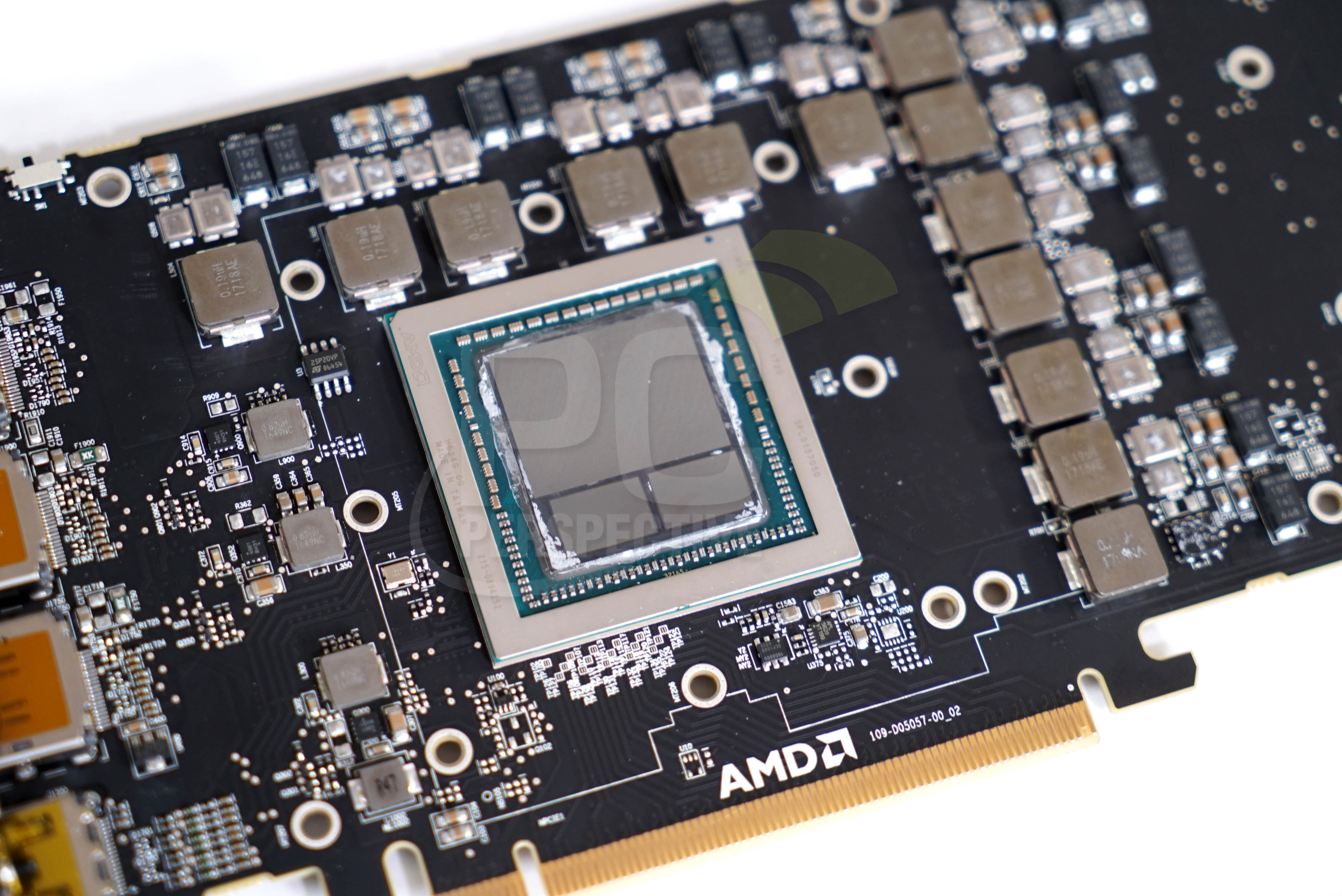

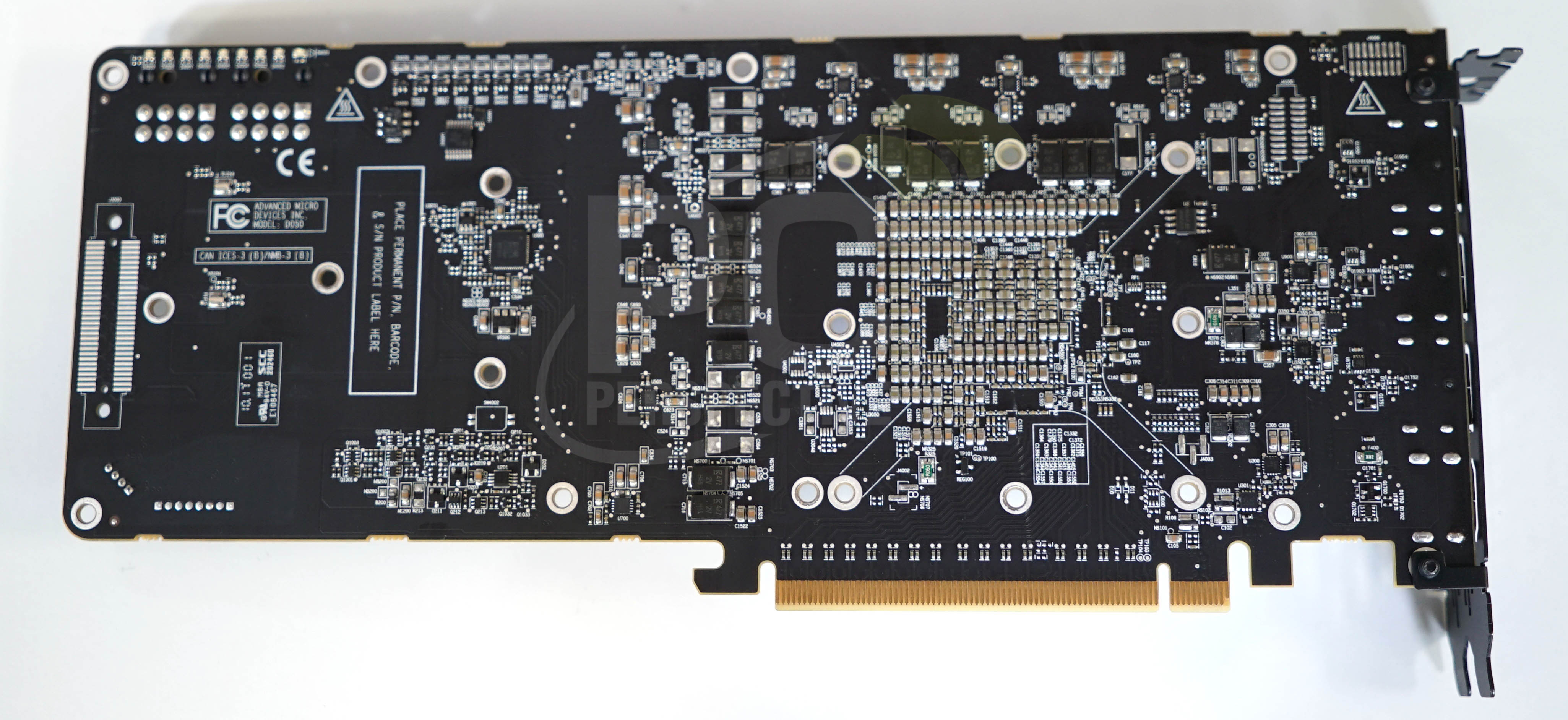

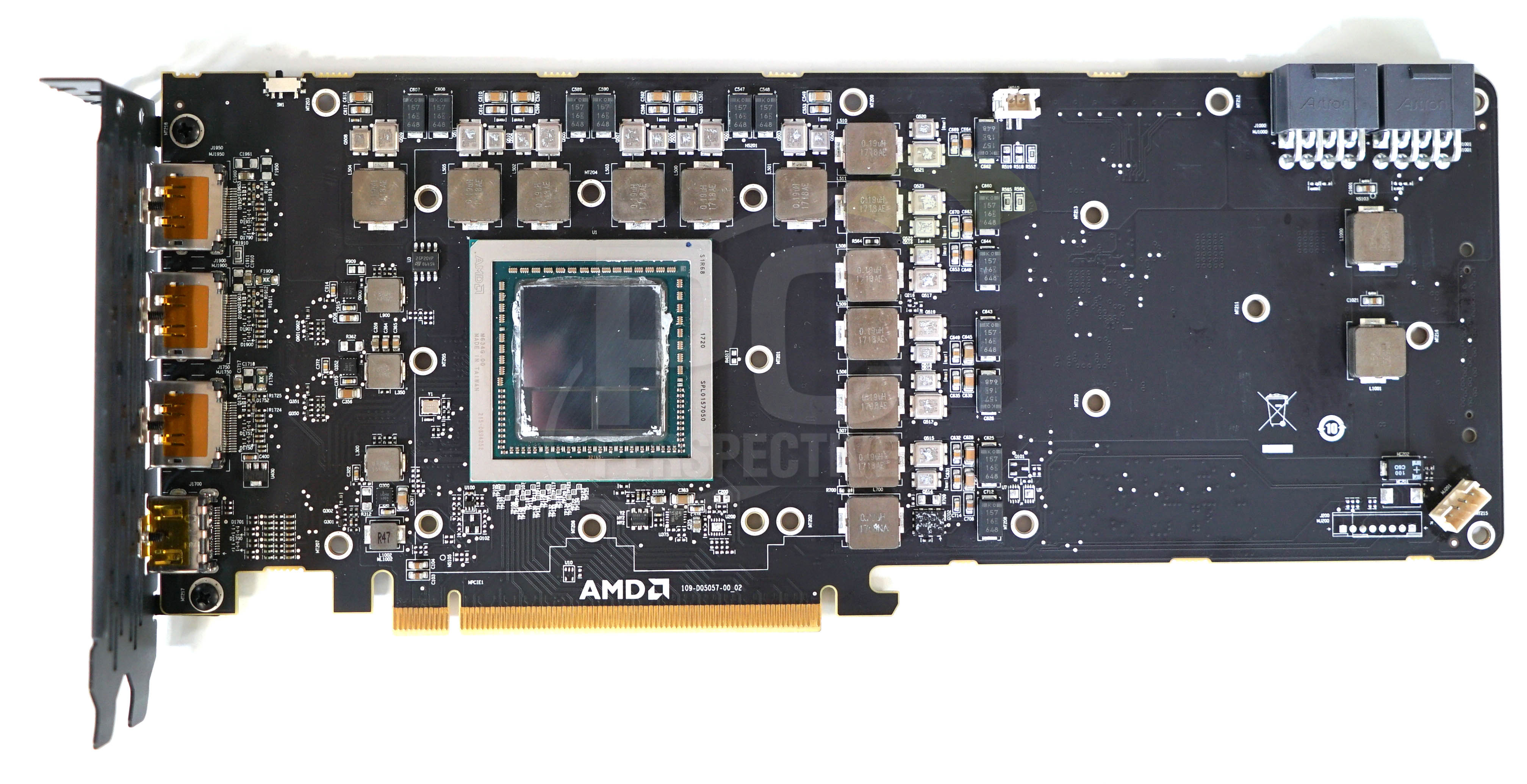

Как видно на фото, на печатной плате видеокарты осталось много свободного места. Что неудивительно, ведь микросхемы памяти, которые обычно занимают пространство вокруг графического ядра, в случае с HBM2 расположены на одной подложке с кристаллом GPU.
Площадь видеоядра Vega 10 составляет внушительные 564 мм². Для сравнения, чип Nvidia GP102, знакомый по видеокартам GeForce GTX 1080 Ti и Titan Xp, характеризуется площадью 471 мм².
Много места на PCB занимают элементы подсистемы питания, насчитывающей 13 фаз. Напомним, что номинальный уровень TDP новинки составляет 300 Вт. Судя по всему, высокий уровень тепловыделения и, как следствие, необходимость применения массивного кулера стали одними из главных причин применения печатной платы больших размеров.

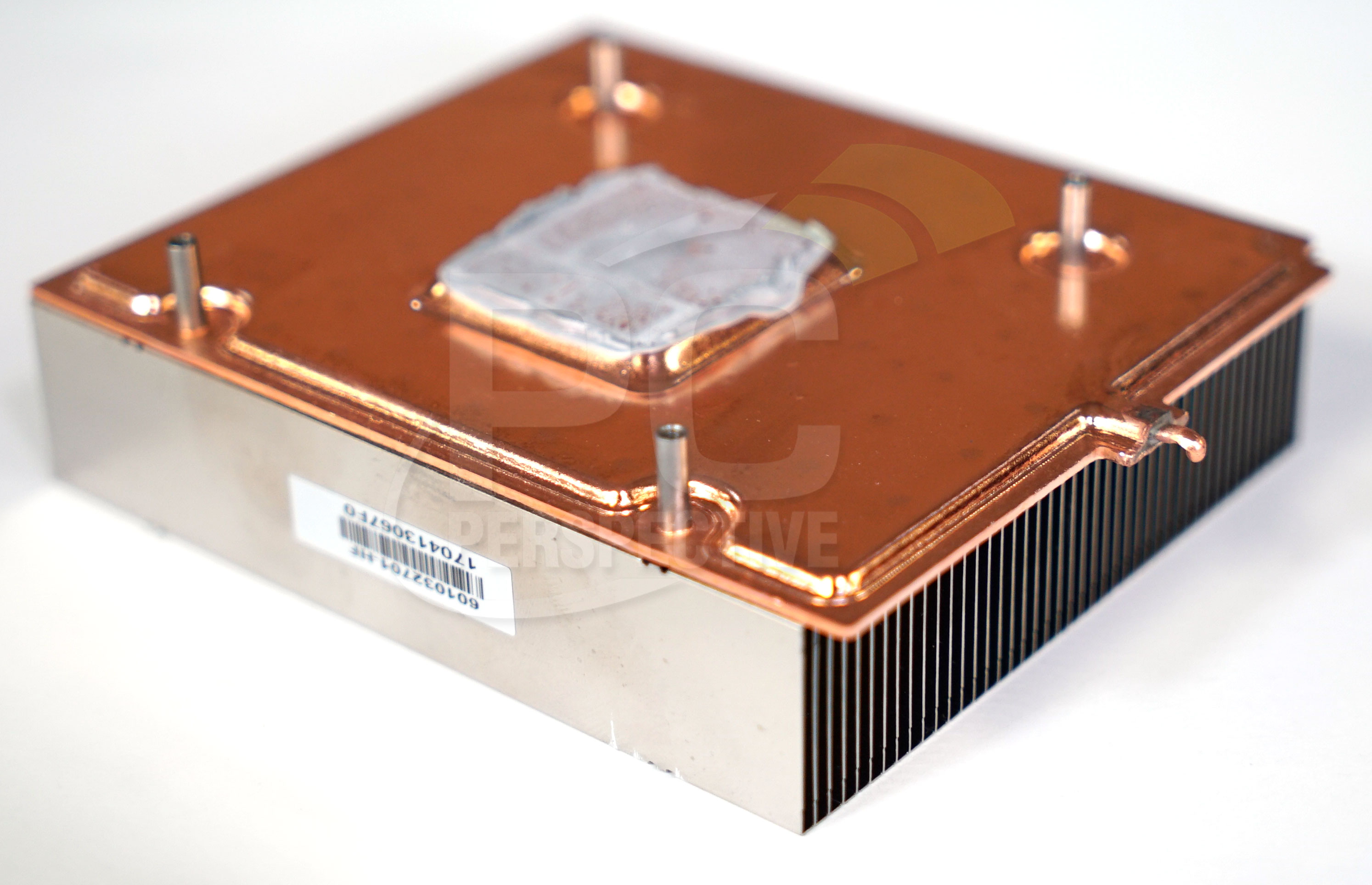

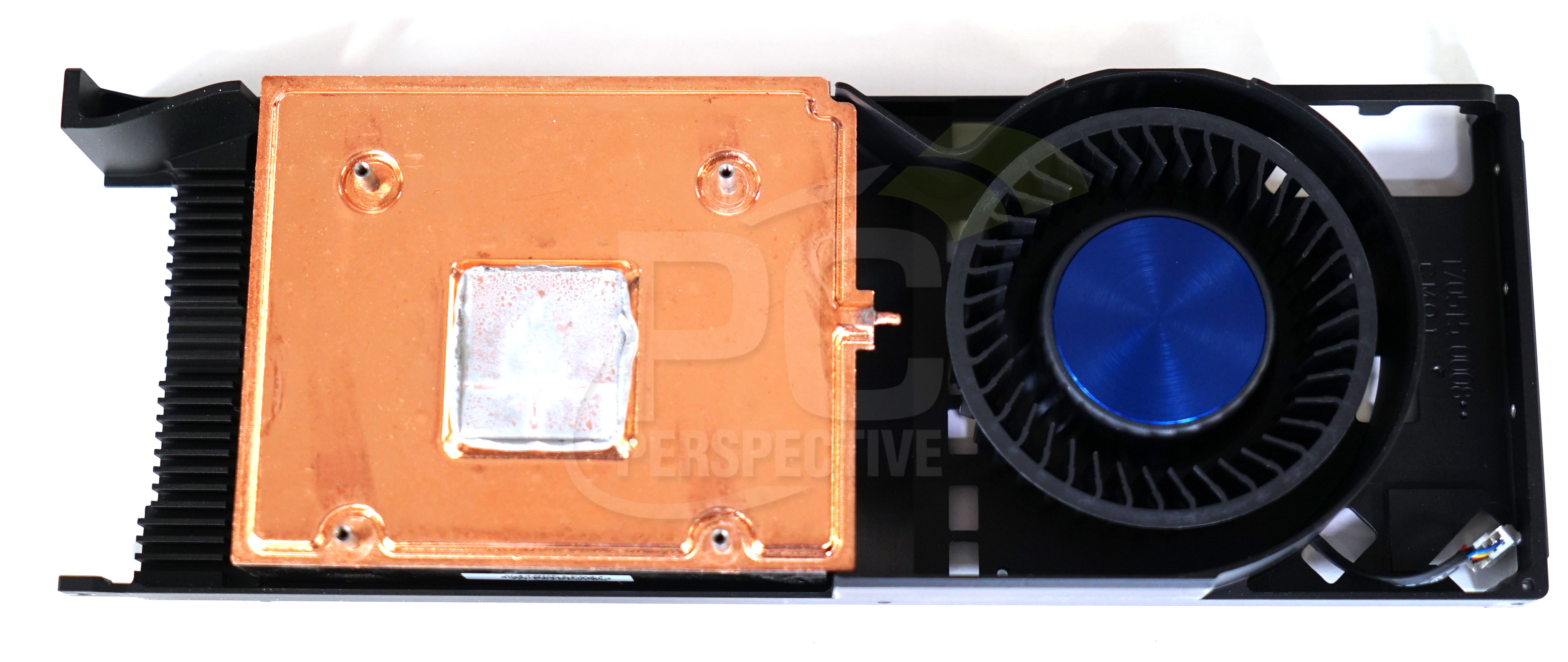

За отвод тепла от графического процессора отвечает воздушная система охлаждения с одним центробежным вентилятором и испарительной камерой в основании радиатора.
