Корпорация Samsung Electronics накануне объявила о готовности приступить к массовому производству микросхем согласно 8-нанометровым технологическим нормам LPP (Low Power Plus). Южнокорейскому гиганту удалось завершить квалификацию техпроцесса 8LPP на три месяца раньше отведённых сроков, а новые чипы смогут похвастаться на 10% меньшим энергопотреблением и площадью по сравнению с 10-нанометровыми предшественниками.

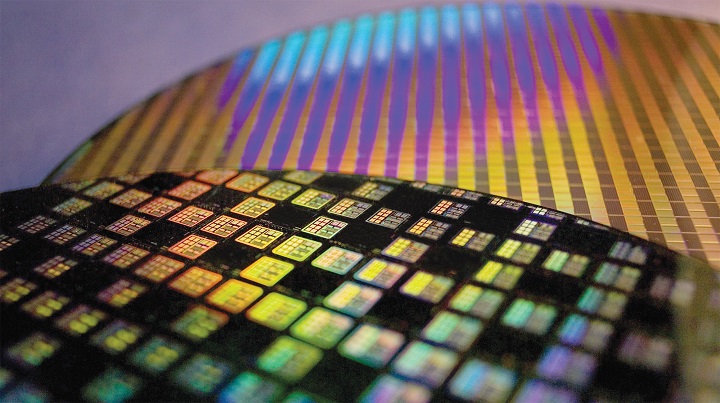

Микросхемы Samsung

Техпроцесс 8LPP станет самым передовым стандартом перед переходом на производство микросхем с использованием ультрафиолетовой (EUV) литографии. Новые нормы в первую очередь найдут применение при создании мощных мобильных чипов, различных сетевых устройств, а также решений для добычи криптовалют.

Что касается планов на будущее, то в 2019 году южнокорейский гигант планирует освоить производство 7-нм чипов с использованием EUV-литографии. При этом, судя по доступной в Сети информации, в том же году Samsung может перейти на использование 6- и 5-нм техпроцессов.
