В преддверии скорого появления на прилавках видеокарт GeForce RTX публикуется всё больше материалов, посвящённых им. Благодаря этому у любителей «железа» появляется возможность ознакомиться с мельчайшими техническими деталями новинок, например, со структурой графических процессоров, легших в основу новых 3D-карт.

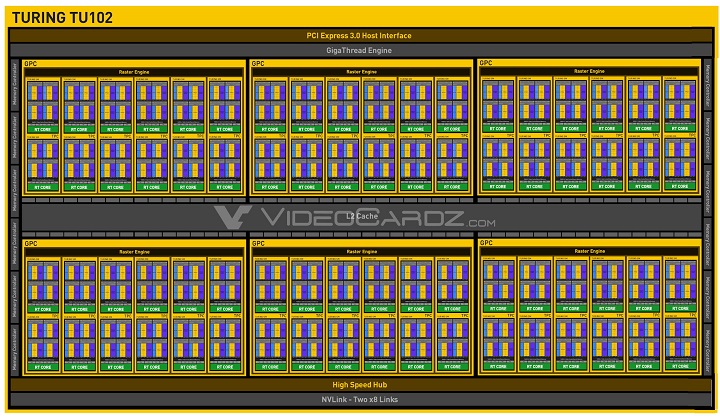

Схема ядра TU102
В настоящий момент семейство GPU Turing представлено тремя решениями: TU102, TU104 и TU106. Подобно графическим процессорам Nvidia Pascal, новые чипы используют кластерную структуру, при этом каждый такой кластер GPC (Graphics Processing Cluster) содержит по 8 (TU104) или 12 (TU102 и TU106) потоковых мультипроцессоров SM. Помимо традиционных ядер CUDA каждый блок SM включает восемь ядер Tensor, использующихся в задачах машинного обучения, и одно ядро RT (Ray Traycing).

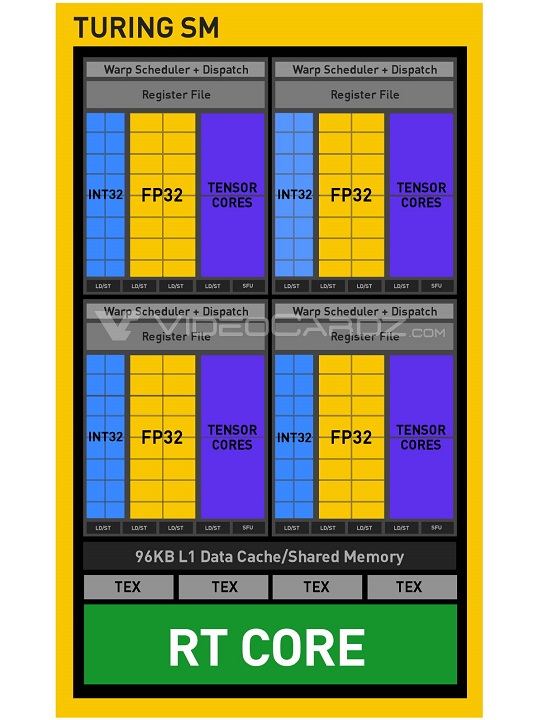

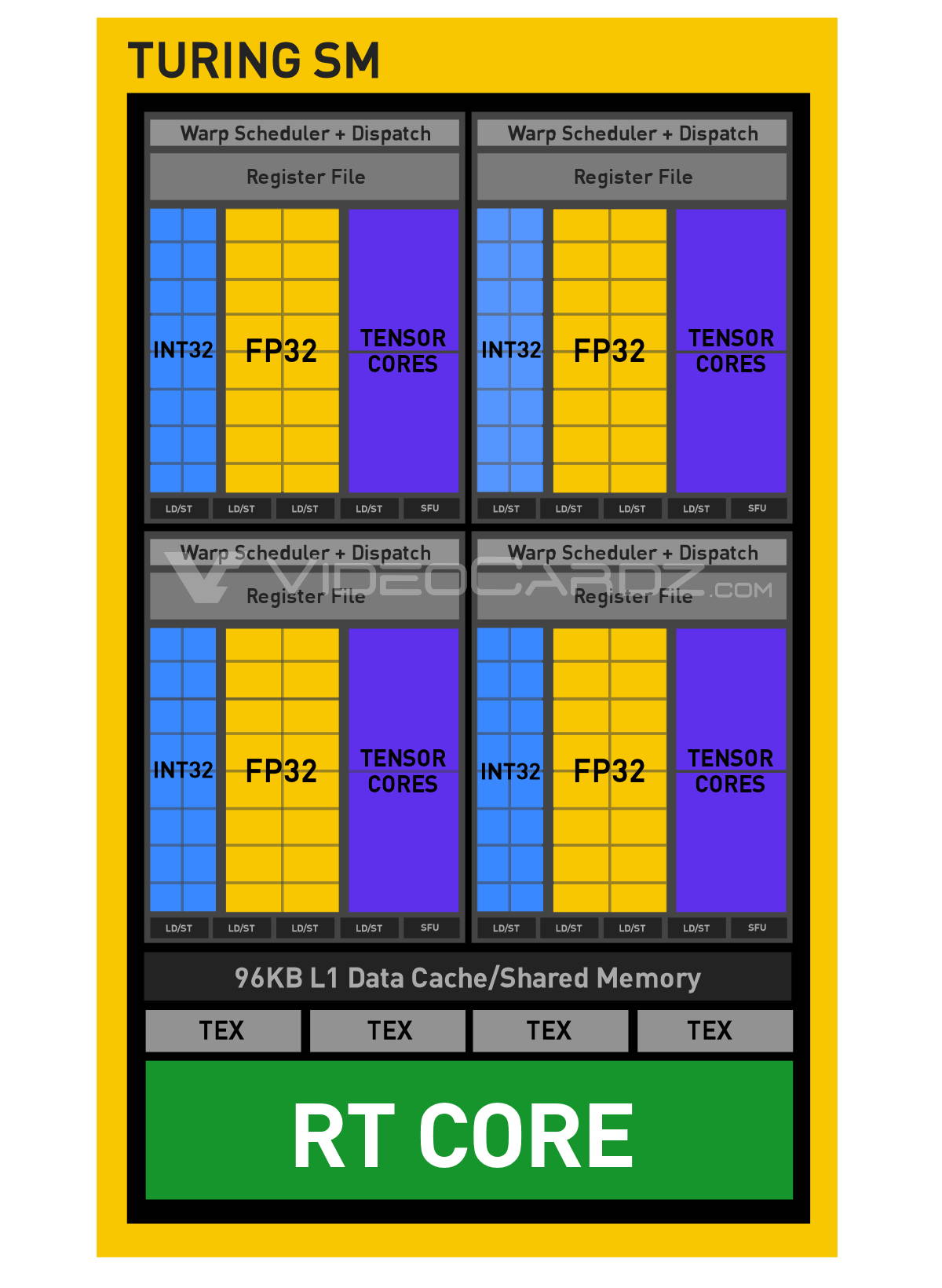

Схема потокового мультипроцессора (SM)
Все три упомянутых выше GPU изготавливаются по 12-нм техпроцессу FFN на заводах TSMC. Старшие графические процессоры TU102 и TU104, ставшие основой видеокарт GeForce RTX 2080 Ti и RTX 2080, могут похвастаться наличие интерфейса NVLink x8, благодаря чему допускается создание графических связок из двух карт на их основе. В то же время кристалл TU106, ставший «сердцем» GeForce RTX 2070, полностью лишён NVLink.

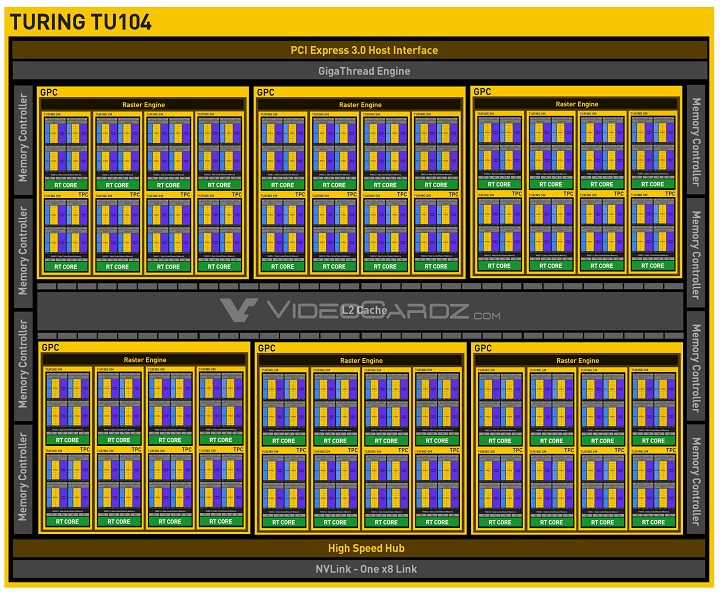

Схема ядра TU104

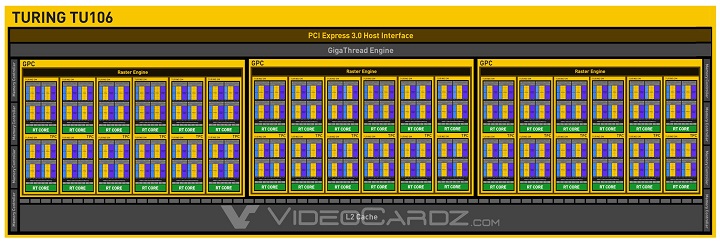

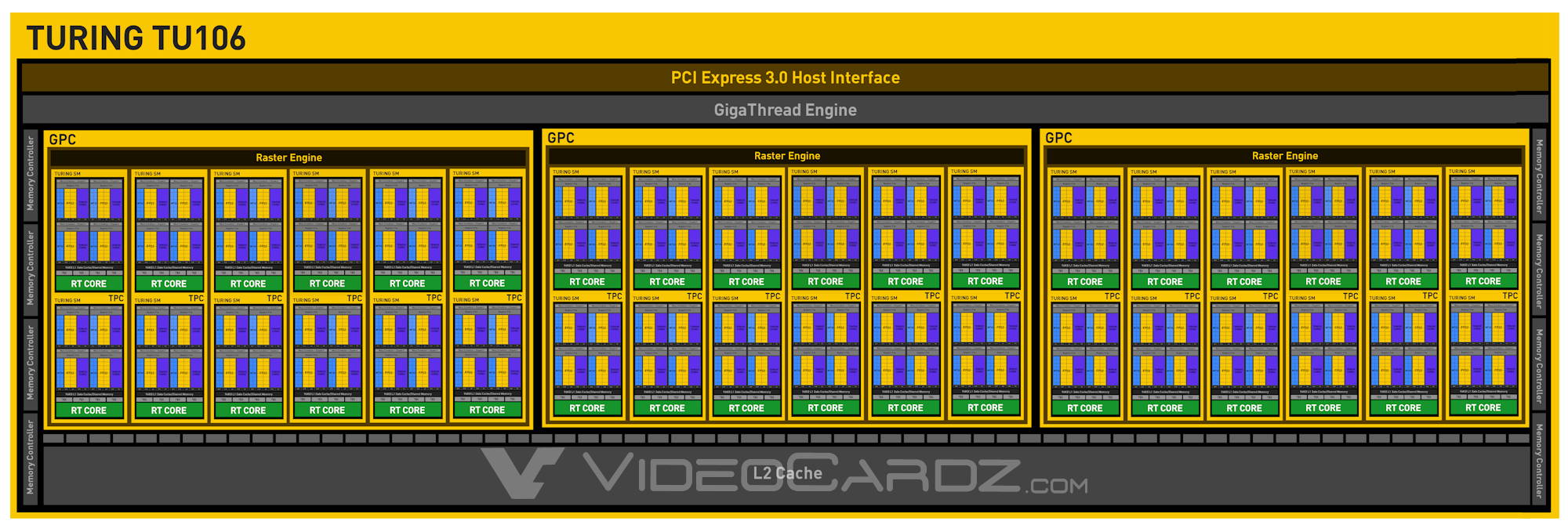

Схема ядра TU106

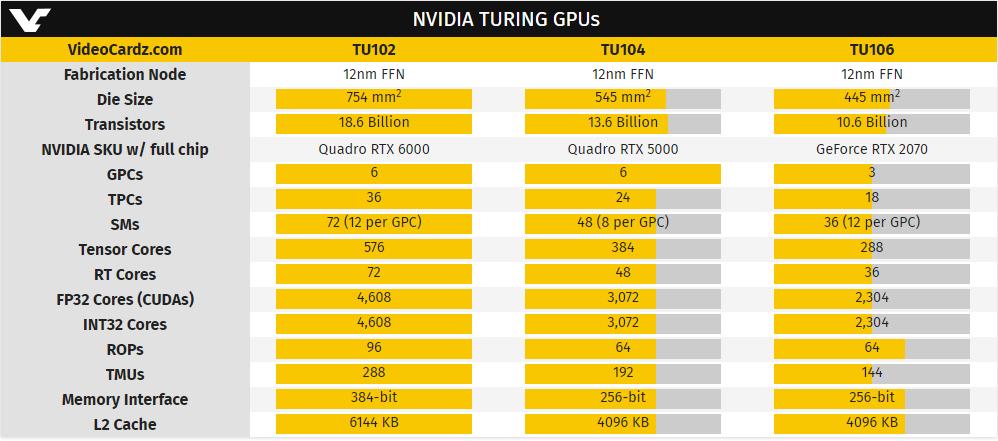

Технические характеристики видеоядер Nvidia TU102, TU104 и TU106 приведены в таблице ниже. Детальные подробности о графической архитектуре Turing станут известны уже в эту пятницу, 14 сентября. Именно в этот день (в 16:00 по киевскому времени) спадает запрет на публикацию материалов, рассказывающих об архитектурных особенностях Nvidia Turing.
