Интернет-портал Gamers Nexus перед масштабным тестированием видеокарты Nvidia Titan RTX по традиции разобрал новинку и записал соответствующее видео. Как признался Стив Берк (Steve Burke), основатель ресурса, Titan RTX был куплен за собственные $2500 и он немного волновался во время процесса разборки.
Внешне Nvidia Titan RTX выглядит идентично GeForce RTX 2080 Ti Founders Edition и отличается лишь оформлением с сочетанием черного и цвета шампань. К слову, Nvidia использовала аналогичную палитру для видеоускорителя Titan V.

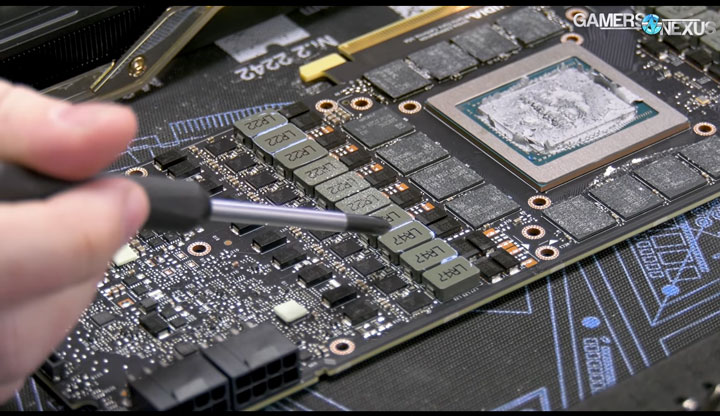

Для полной разборки Titan RTX необходимо выкрутить много небольших винтов, общее количество которых превышает 70 штук. Под «капотом» находится печатная плата, габариты и дизайн которой полностью совпадают с GeForce RTX 2080 Ti Founders Edition. Видеопамять набрана из двенадцати микросхем GDDR6 производства Samsung.

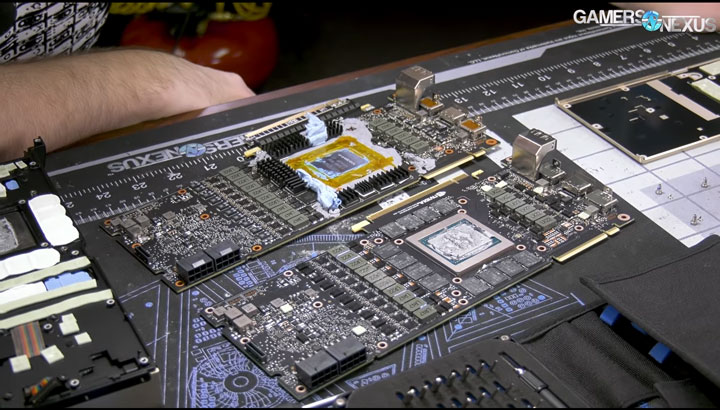

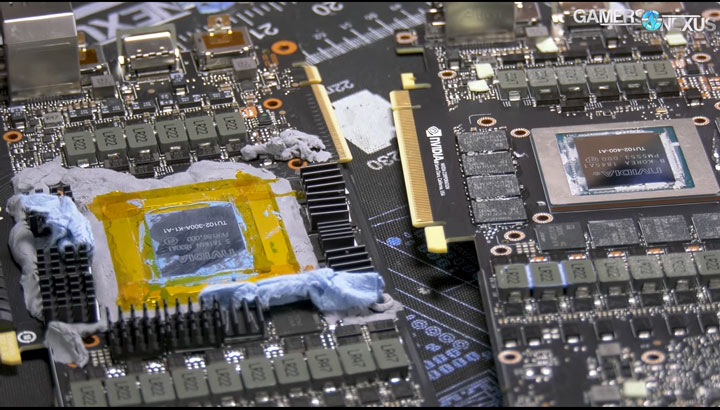

«Сердцем» видеоадаптера выступает чип Nvidia TU102-400-A1 в полной конфигурации, выпущенный на фабрике в Корее. Для сравнения автор продемонстрировал плату видеокарты GeForce RTX 2080 Ti Founders Edition. Там используется кристалл TU102-300A-K1-A1, произведенный на Тайване. Что касается маркировки, то, по его мнению, индекс K1 может относиться к конфигурации чипов памяти.

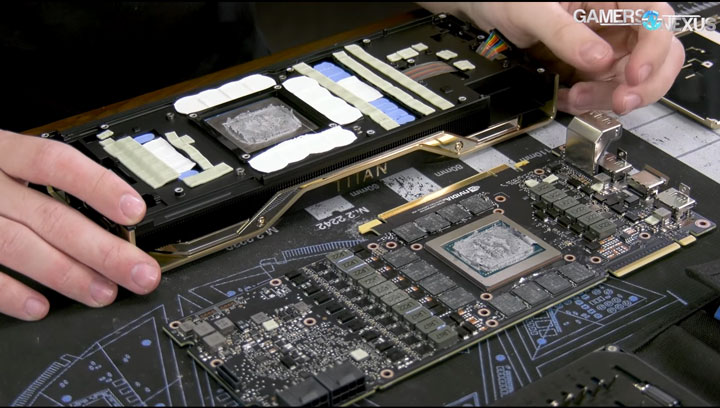

Кулер рассчитан на охлаждение всех горячих компонентов на PCB. Графический чип контактирует с медной испарительной камерой, а микросхемы памяти, VRM и другие электронные компоненты сопряжены с охладителем с помощью разнообразных термопрокладок.
Радиатор состоит из массива ребер, которые охлаждаются парой вентиляторов. Задняя усилительная пластина также участвует в охлаждении. Она выполнена из алюминия и контактирует с горячими участками PCB через термоинтерфейс.
