В преддверии старта розничных продаж видеокарты Radeon VII компания AMD разрешила изданиям, успевшим обзавестись пресс-семплами новинки, поделиться детальными фото устройства. Ресурс Gamers Nexus решил не тратить время на внешний осмотр новинки, обнародовав подробную видеоинструкцию по разборке нового флагмана «красных».
«Сердцем» AMD Radeon VII является 7-нм графический процессор Vega 20, компанию которому составили четыре стека многослойной памяти HBM2 объёмом 4 ГБ каждый. Отсутствие микросхем GDDR дало возможность более эффективно разместить фазы питания GPU и памяти, которые в эталонном варианте Radeon VII окружают графический процессор сразу с трёх сторон.
Дополнительный источник подключается через пару 8-контактных разъёмов. Двух микросхем VGA-BIOS, к сожалению, не предусмотрено. Напомним, что у видеокарт Radeon RX Vega на втором чипе хранилась прошивка со сниженными лимитами мощности.

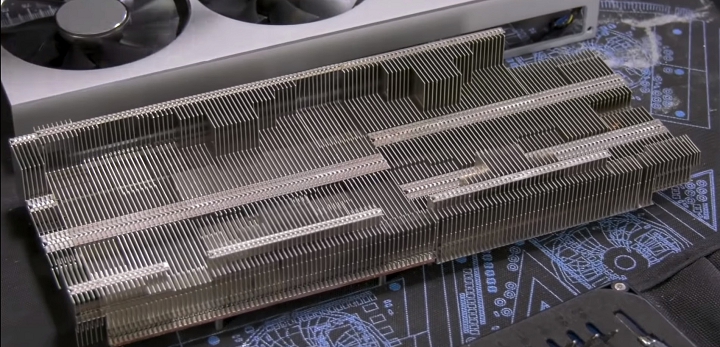

Система охлаждения AMD Radeon VII включает три ~75-мм вентилятора и весьма крупный радиатор, в состав которого входит медная испарительная камера, пять плоских тепловых трубок и массив алюминиевых пластин с вырезами для пропеллеров.
Любопытно, что на графический процессор нанесен не термопаста, а относительно толстая графитовая термопрокладка Hitachi HM03 с заявленной теплопроводностью 40-90 Вт/(м·К). По мнению коллег, такое решение обладает наибольшей универсальностью при различиях в высоте GPU и микросхем HBM2. Напомним, что 14-нм графический чип AMD Vega 10 выпускался сразу в трёх версиях.
Детальные обзоры AMD Radeon VII будут опубликованы седьмого февраля, в этот же день она появится на прилавках магазинов.
