Несколько дней назад мы рассказывали о мини-компьютере Intel NUC Quartz Canyon, сочетающем 8-ядерный процессор и дискретную видеокарту. Теперь, благодаря китайским энтузиастам с форума Chiphell появилась возможность взглянуть на «внутренности» ещё не представленного устройства.

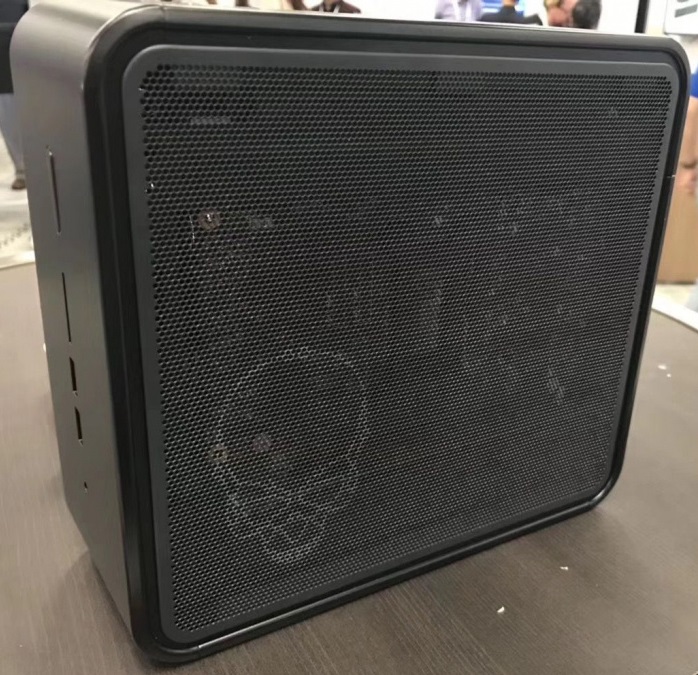

Для начала уделим немного внимания корпусу. Боковые стенки мини-ПК выполнены из стальной мелкоячеистой сетки, а на лицевой стороне доступны два разъёма USB Type-A и слот кардридера.

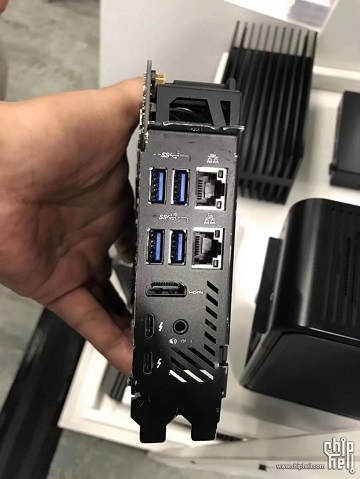

Набор интерфейсов на задней стенке компьютера включает четыре USB Type-A, два RJ-45, один 3,5-мм аудиоразъём, пару Thunderbolt 3, один HDMI, а также видеовыходы графического адаптера. В верхней части устройства имеется вентиляционная решётка, за которой скрыты два ~80-мм вентилятора.

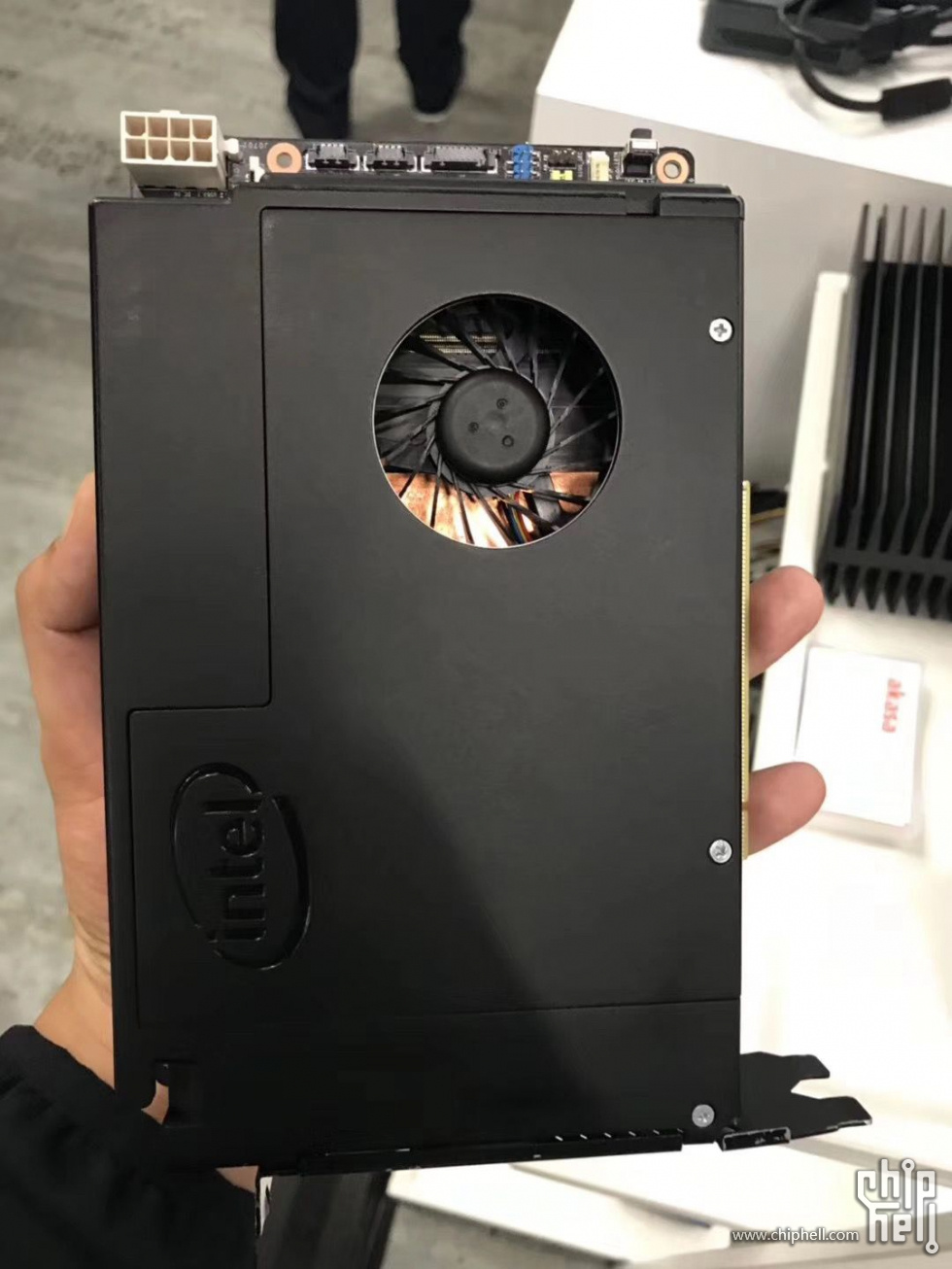

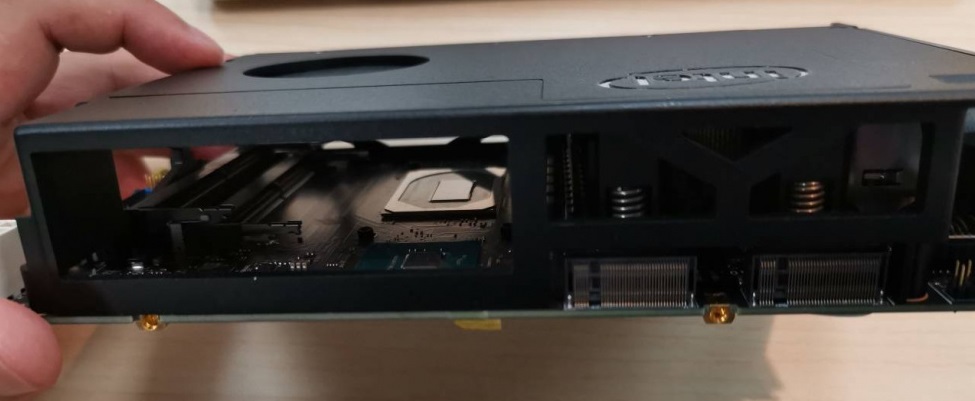

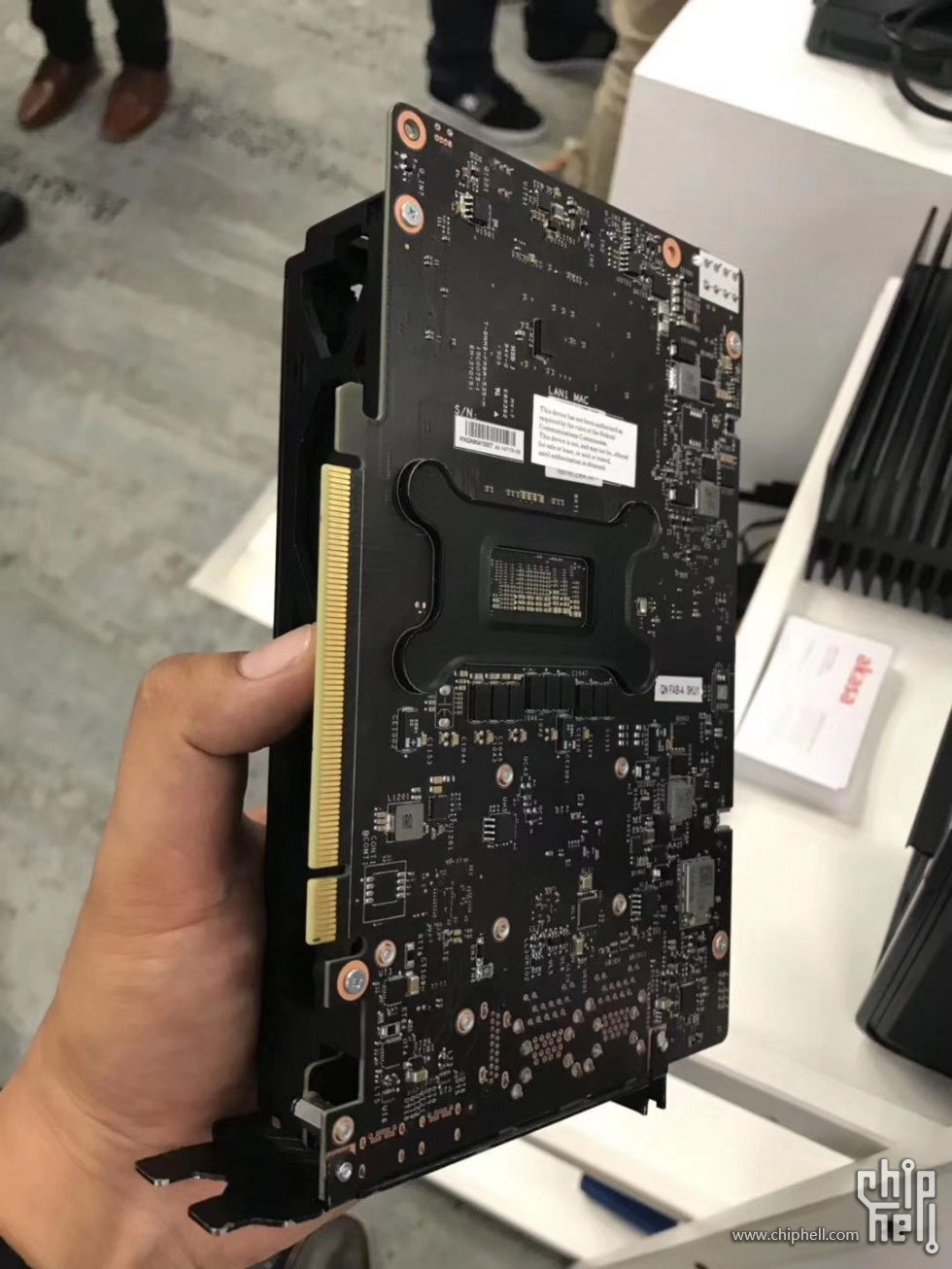

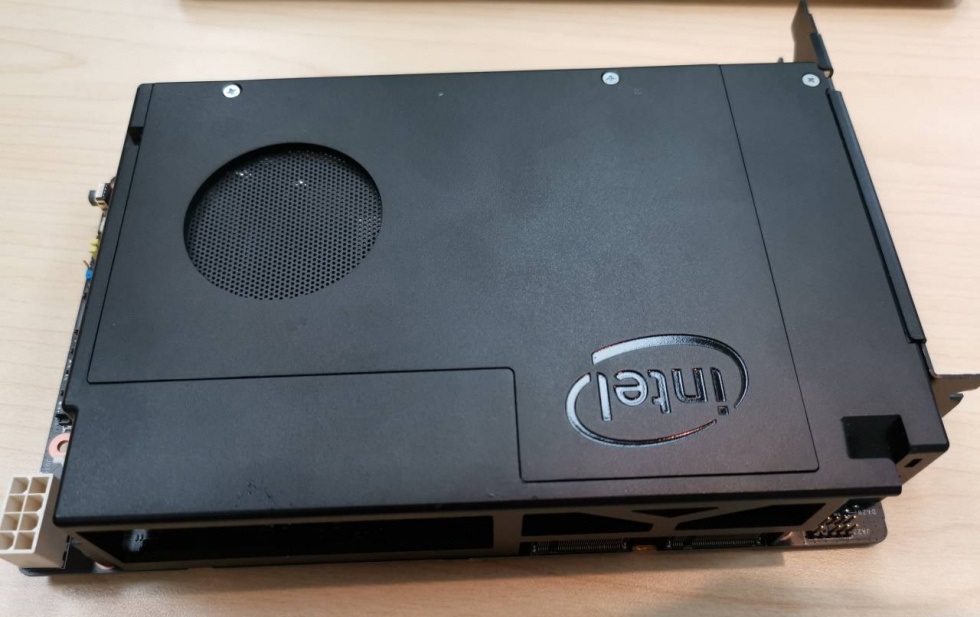

Процессор, оперативная память и другие важные компоненты системы вынесены на отдельную плату, напоминающую видеокарту. Судя по фото, в основе устройства лежит мобильный 8-ядерный чип из семейства Coffee Lake. Имеется как минимум два разъёма M.2, а также пара слотов для установки модулей SO-DIMM DDR4.
(+)
(+)

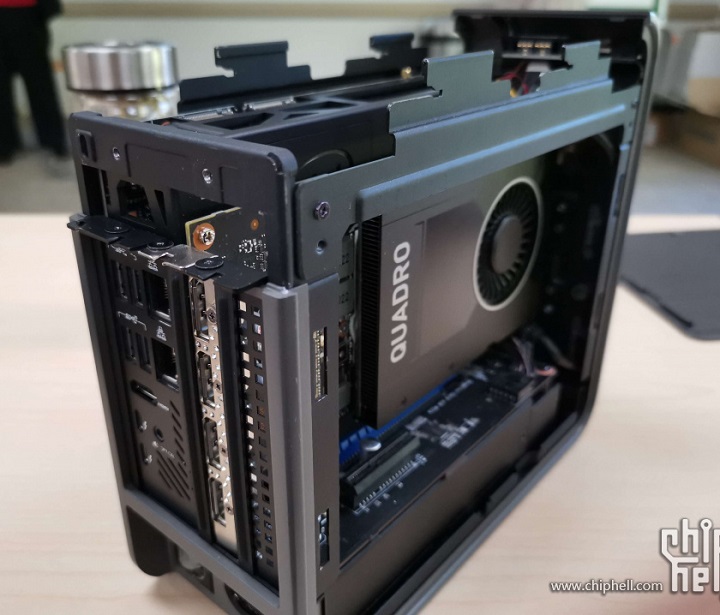

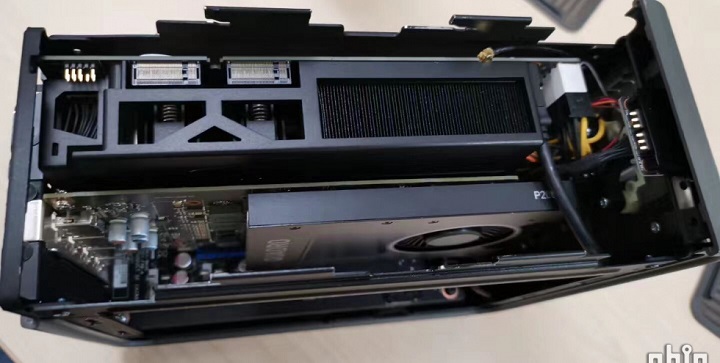

Роль дискретного графического адаптера выполняет Nvidia Quadro P2000, установленный в слот PCI Express 3.0 x16 на дочерней плате. Внизу расположен 500-ваттный источник питания. Судя по тому, что сетевой разъём БП залит термоклеем, демонстрируемый образец NUC Quartz Canyon далёк от рабочего состояния.
Релиз мини-компьютеров Intel NUC Quartz Canyon должен состояться ближе к концу этого года.
