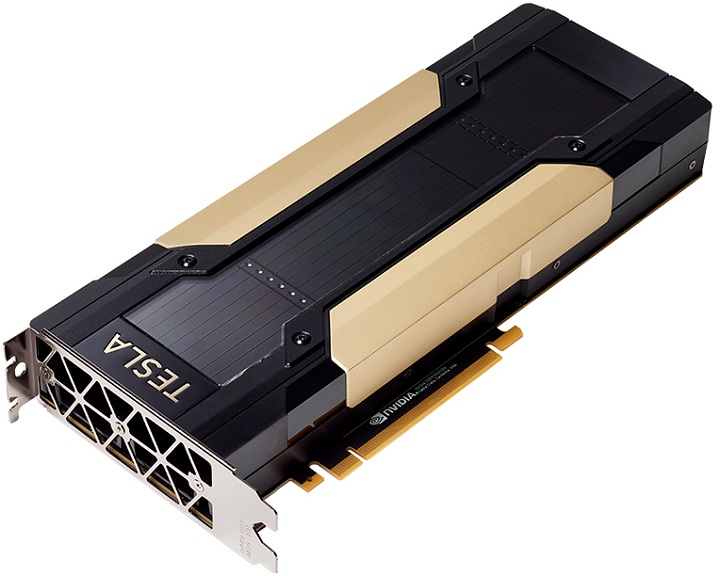

Графический процессор Nvidia GV100, представленный более двух лет назад, нашёл применение в профессиональном ускорителе Tesla V100s. Устройство выполнено в формате двухслотовой карты расширения PCI Express 3.0 x16 и выделяется на фоне сородичей выросшими рабочими частотами GPU и памяти, что делает его самым производительным решением семейства.
В арсенале ускорителя Nvidia Tesla V100s значатся 5120 ядер CUDA на архитектуре Volta, 640 ядер Tensor, использующихся в машинном обучении, 4096-разрядная шина памяти и 32-гигабайтный буфер на микросхемах HBM2.
Частота boost-режима GPU находится у отметки 1,6 ГГц. Вычислительная мощность ускорителя достигает 16,4 Тфлопс в операциях одинарной точности (FP32) и 8,2 Тфлопс в двойной (FP64). Эффективная частота памяти составляет 2214 МГц, благодаря чему обеспечивается рекордная пропускная способность в 1134 ГБ/с (против 900 Гбайт/с у предыдущих моделей).
Схема 12-нм ядра Nvidia GV100
Как и предшественник, Tesla V100s оборудован крупным радиатором, рассчитанным на продув мощным вентиляторами серверных стоек. Энергопотребление устройства под нагрузкой составляет 250 Вт. Рекомендованная цена ускорителя Nvidia Tesla V100s объявлена не была. К слову, модель Tesla V100 с 16 ГБ памяти HBM2 в зарубежных магазинах ныне можно приобрести за 5900 долларов.
