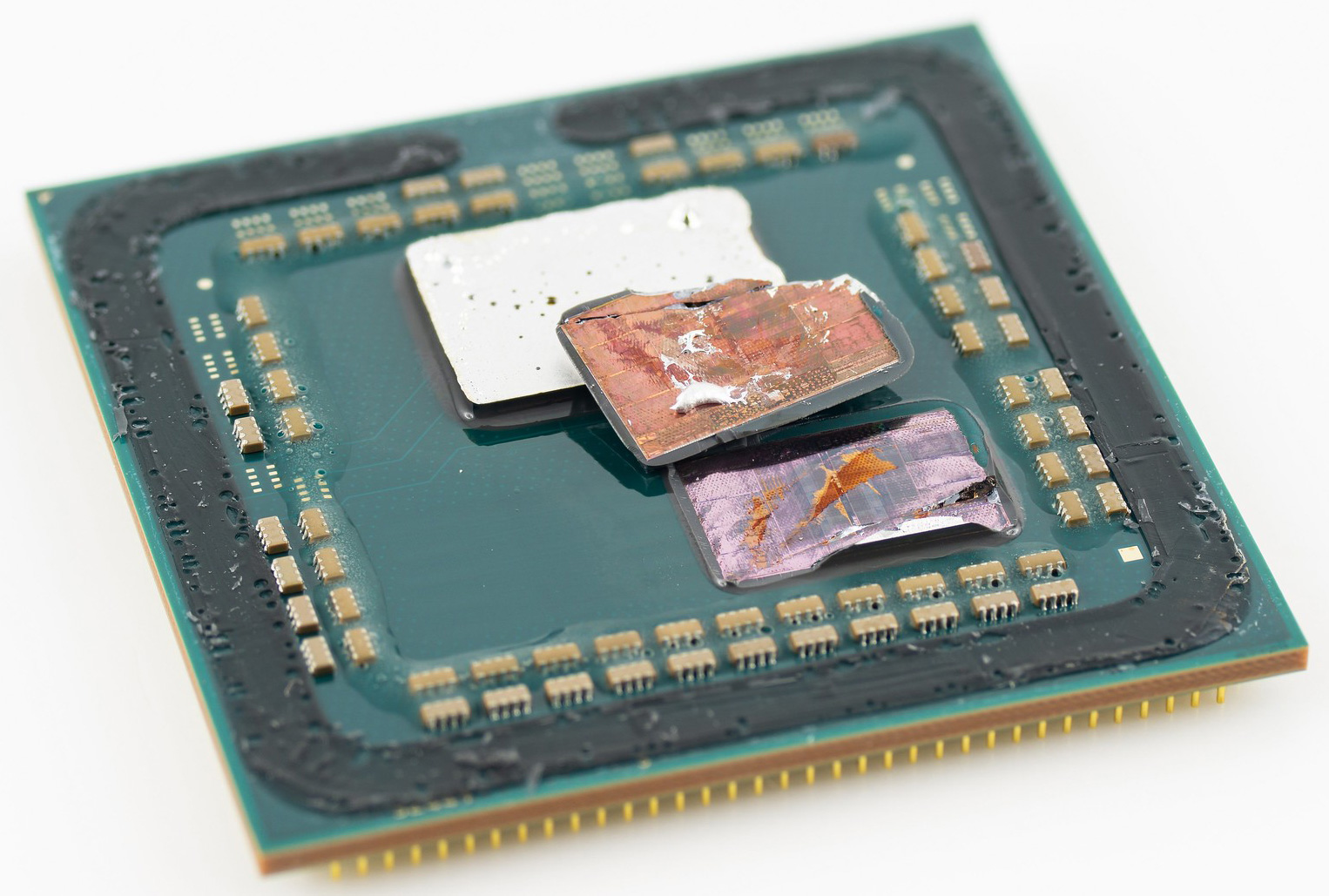

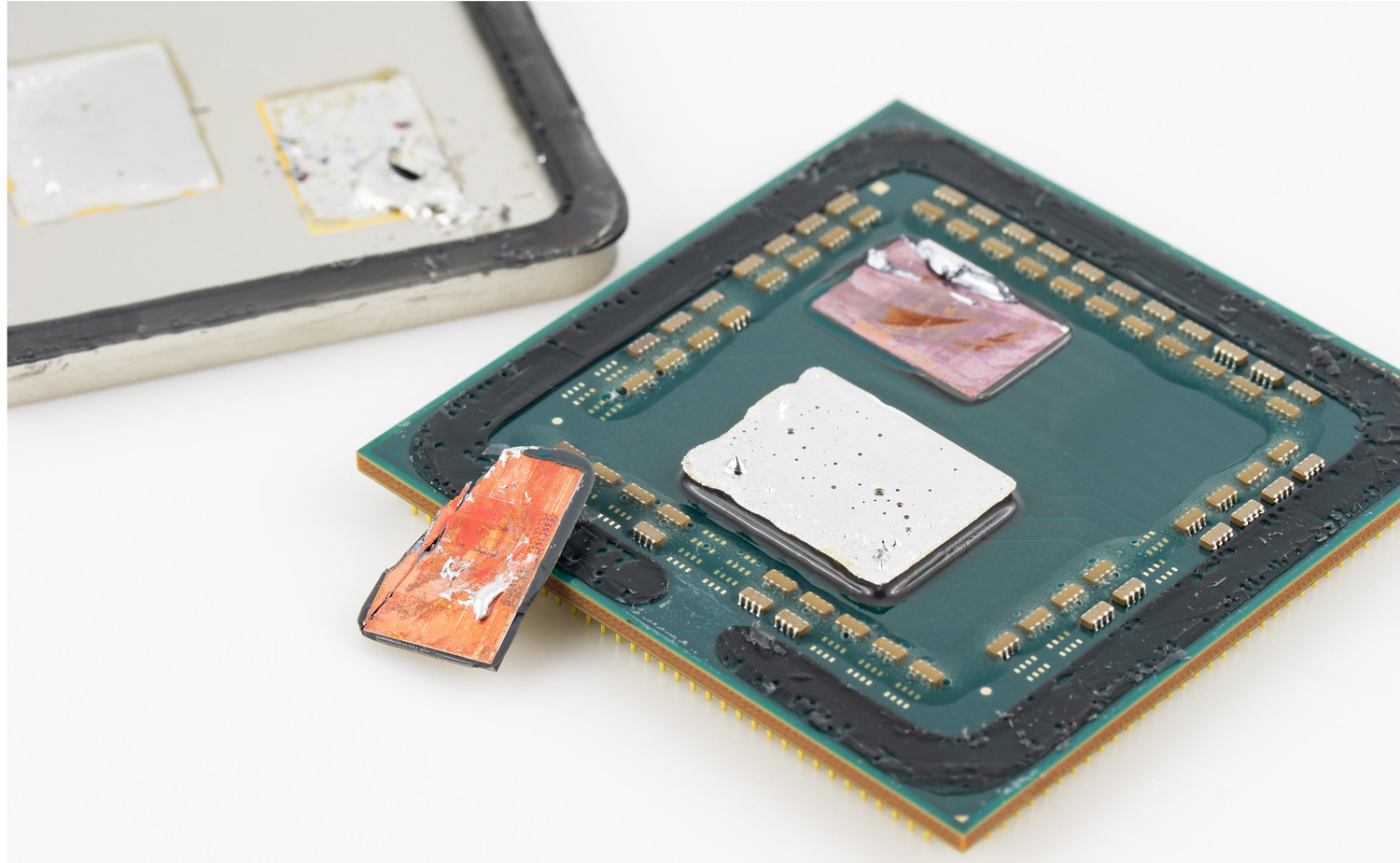

Наш давний знакомый с псевдонимом OC_Burner (Fritzchens Fritz) «скальпировал» новенький 6-ядерный процессор Ryzen 5 5600X на архитектуре Zen 3 и поделился снимками в Twitter. В очередной раз отметим высокий риск подобных процедур: во время демонтажа энтузиаст повредил кристалл CCD, полностью выведя процессор из строя.
Для улучшения теплопередачи между кристаллами и теплораспределительной крышкой AMD использует припой, который затрудняет «скальпирование». Хотя чип ввода-вывода IOD остался неповрежден.

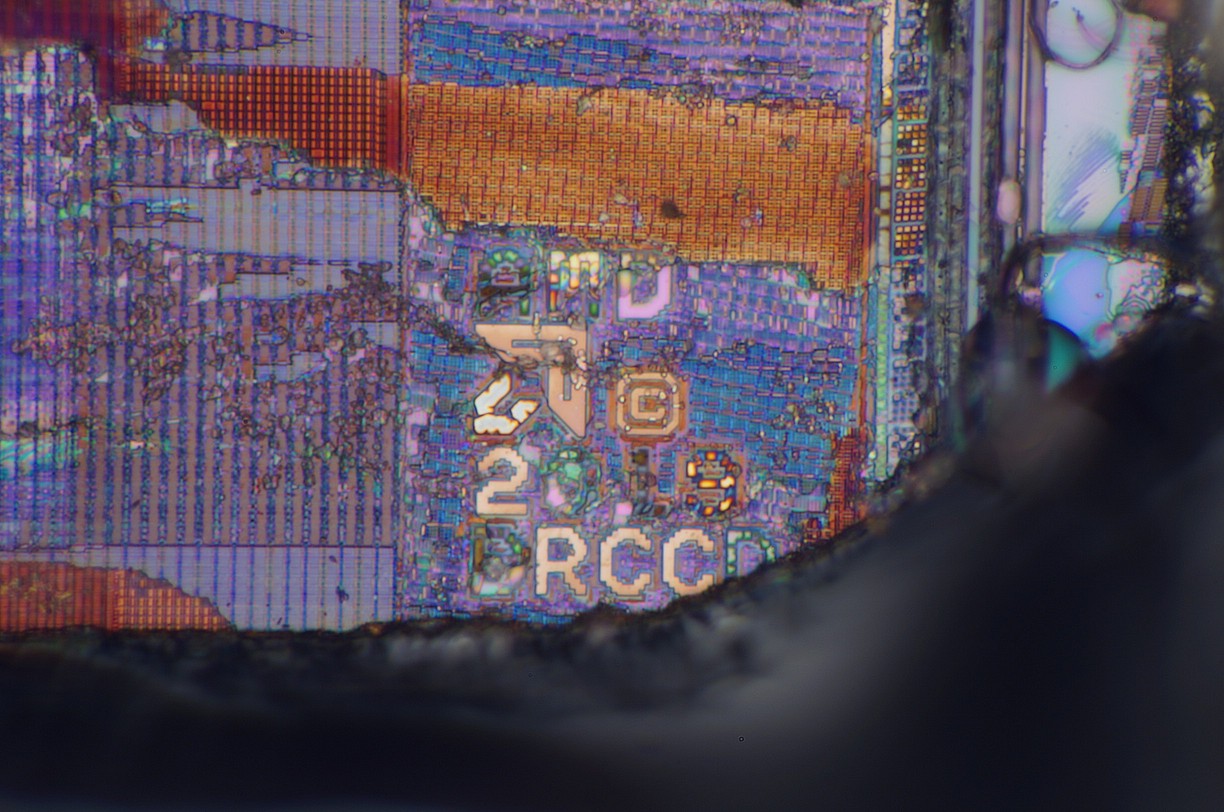

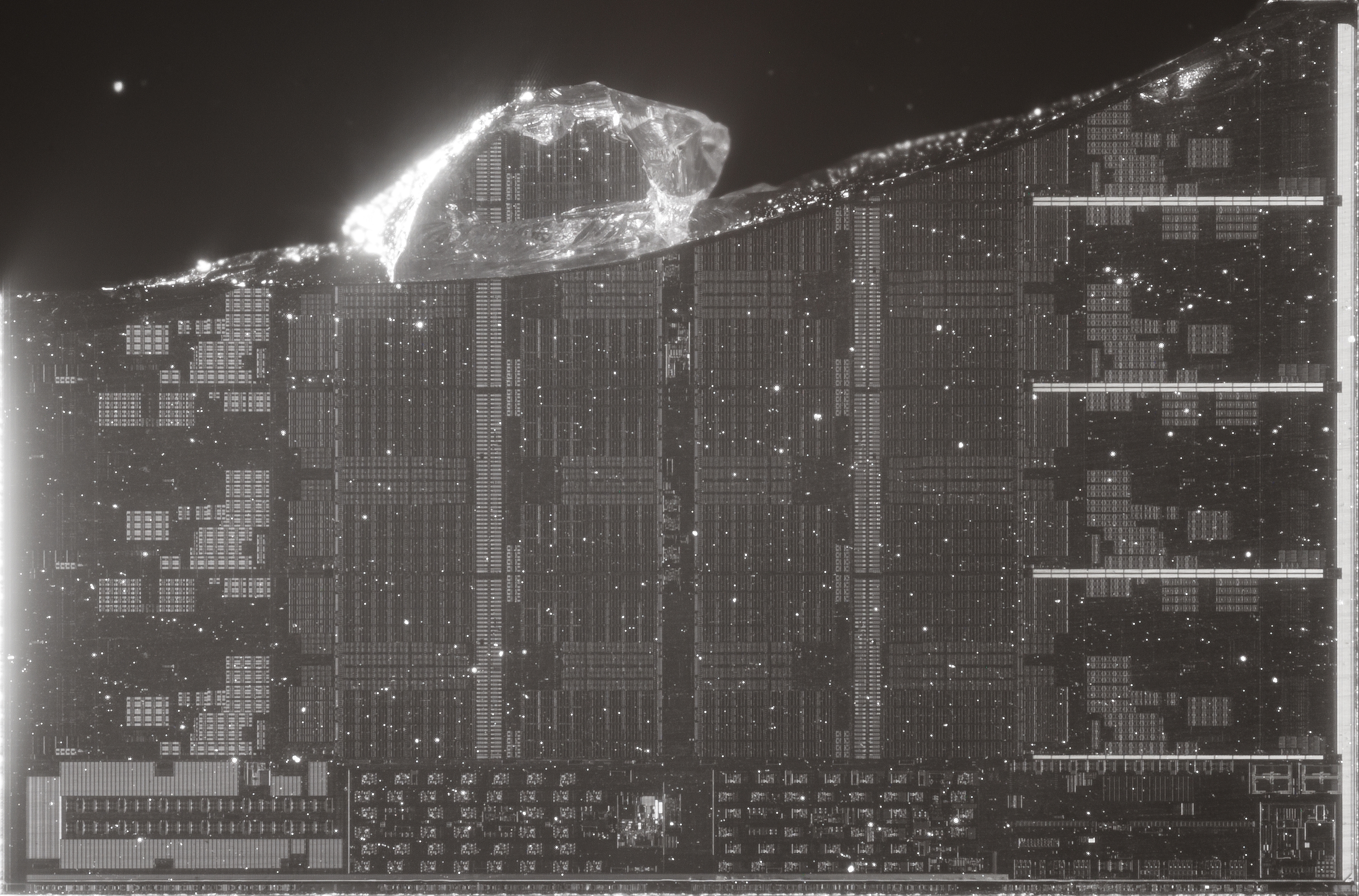

Фотографии показали, что размеры CCD-матрицы составляют 11,27 мм на 7,43 мм, а общая площадь — 83,736 мм². Это несколько больше (на 16%), чем у CCD Zen 2, которые имеют площадь 72 мм². Разумеется, сам ЦП полностью идентичен прошлым поколениям, так как выполнен в конструктиве AM4.

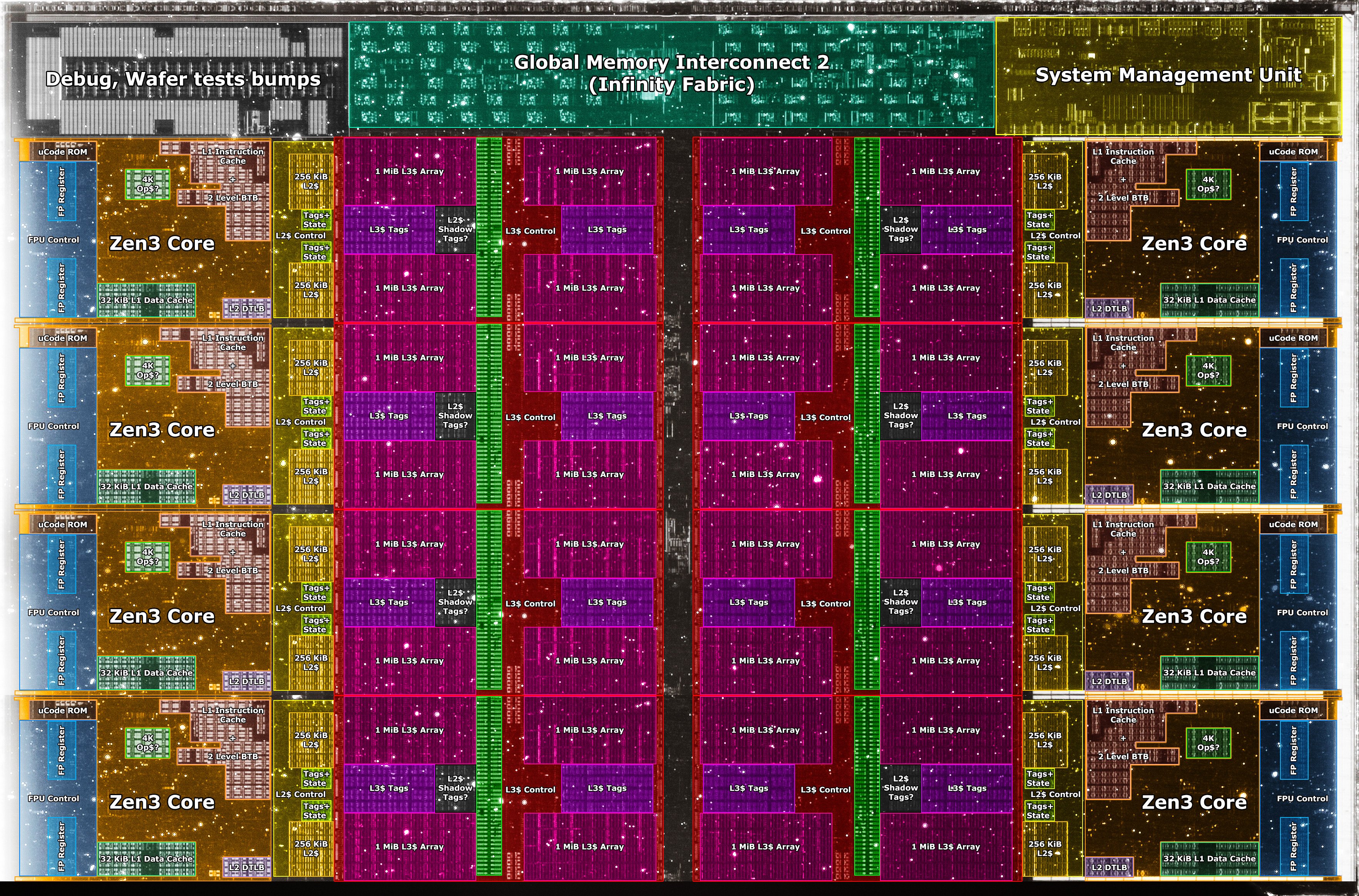

Другой энтузиаст с псевдонимом Locuza на основе полученных данных построил структурную схему кристалла и провел поверхностный анализ. На беглый взгляд, блоки FPU и uCode выглядит одинаково с Zen 2, кэш L1D выглядит очень похоже, блоки uOP$, L1I, BTB были немного перемещены и выглядят совсем иначе, кэш L2 смотрится почти идентично, но дизайн L3 претерпел несколько изменений, наконец ядро Zen 3 немного длиннее ядра Zen 2.

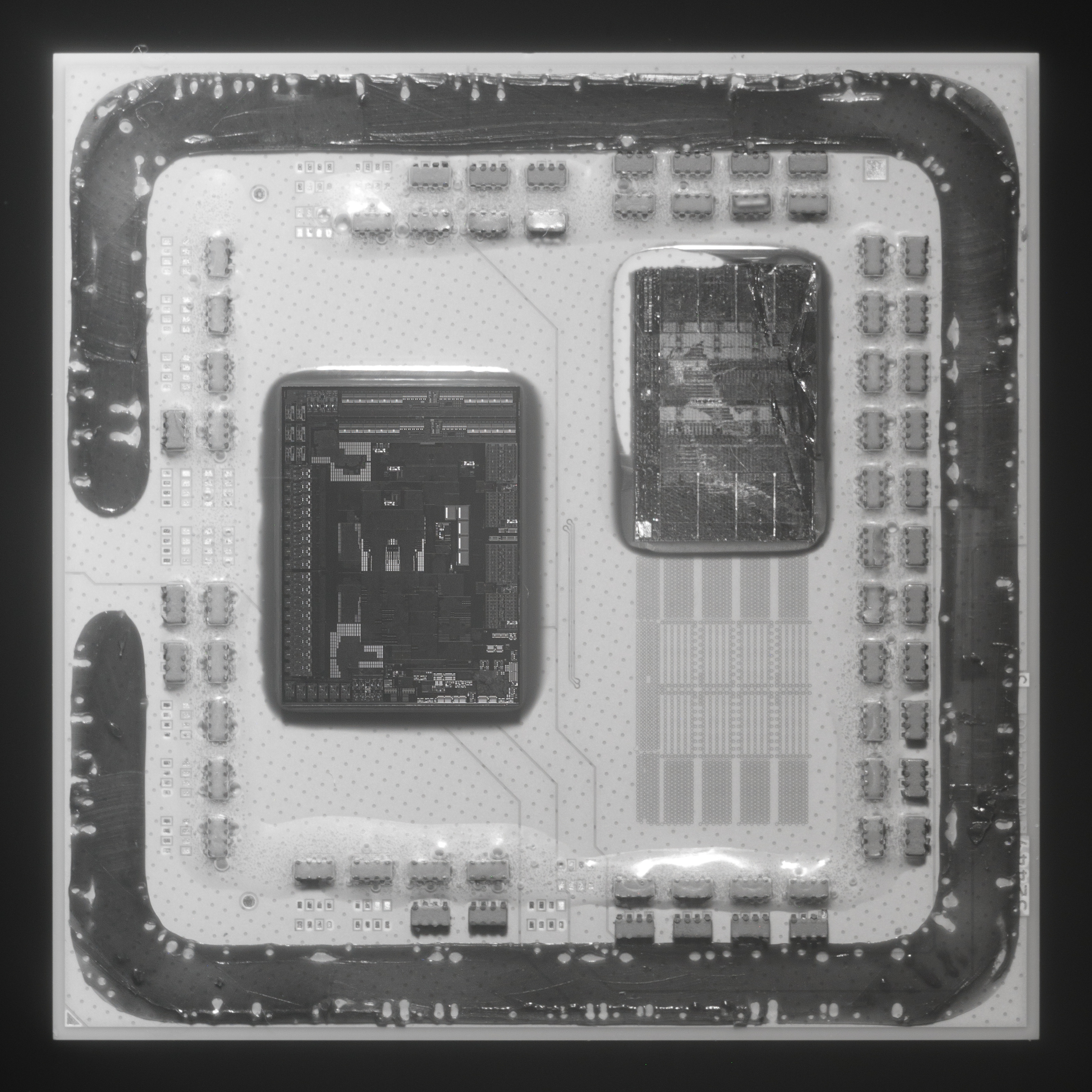

Процессоры Ryzen 5-го поколения, как их непосредственные предшественники 3-го поколения, используют многокристальную компоновку. На одном текстолите распаяны одна/две 7-нм матрицы CCD (Сore Сomplex Die) с ядрами Zen 3 и один кристалл ввода-вывода IOD (Input-Output Die), содержащий контроллеры DDR4, PCI Express 4.0 и другие интерфейсы.
Один чиплет CCD содержит цельный 8-ядерный блок CCX, что обеспечивает лучшие задержки при межъядерном взаимодействии и доступе к L3-кэшу. У процессоров на архитектуре Zen 2 было два 4-ядерных блоков CCX в одном чиплете.
