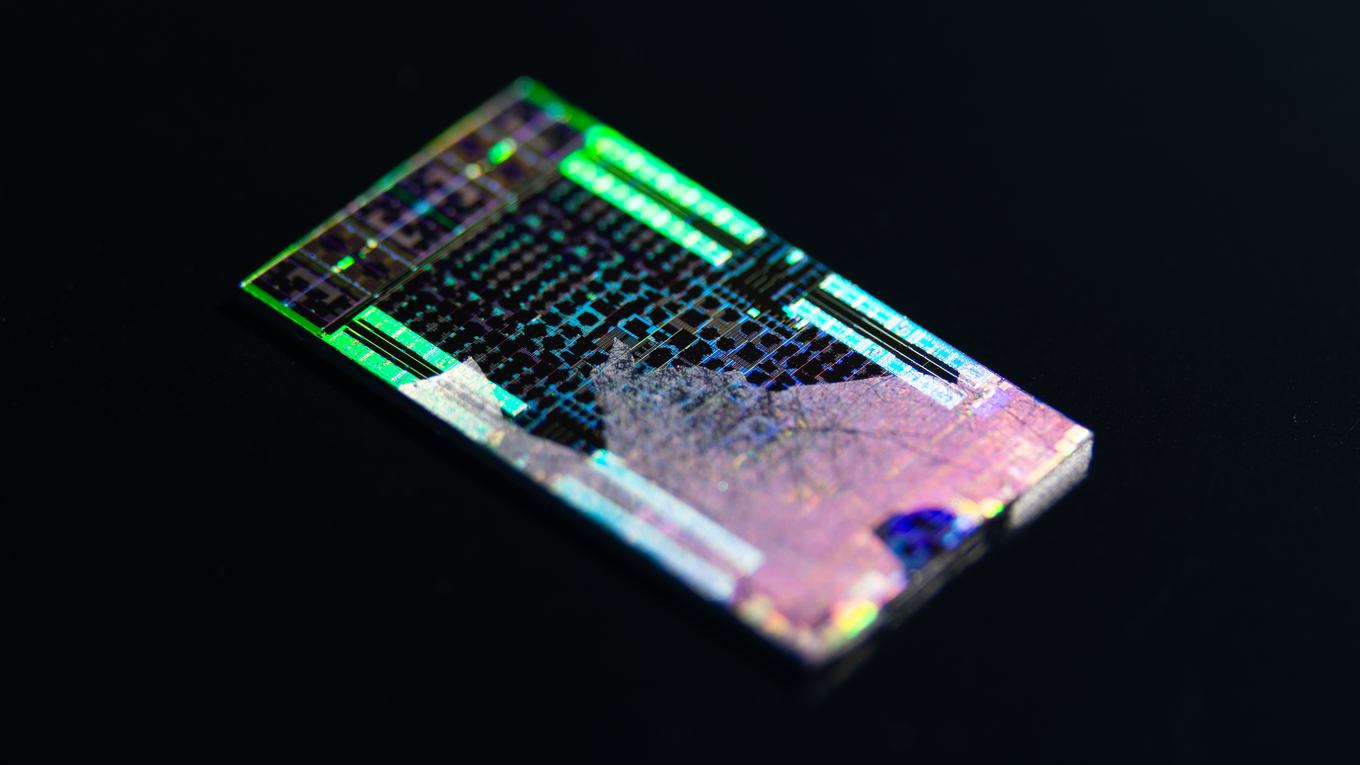

Энтузиаст из Германии Fritzchens Fritz уже делился снимками однокристальной системы в составе Sony PlayStation 5, полученными с помощью особого SWIR-микроскопа. Это позволило увидеть внутреннюю структуру SoC, сохранив её работоспособность. Теперь же он прибегнул к традиционным приёмам вскрытия и шлифовки, получив в итоге ещё более захватывающие фото.

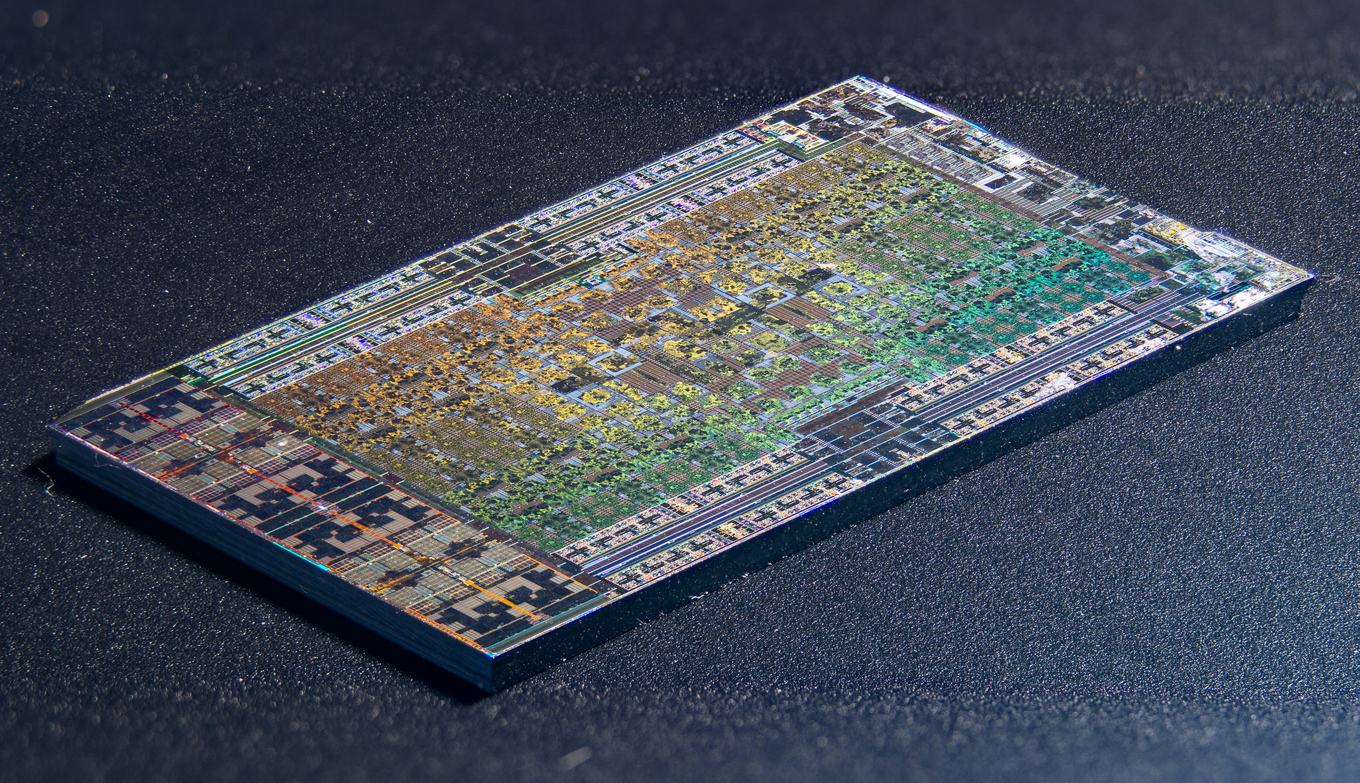

На опубликованных снимках отчётливо видны главные блоки, из которых построена однокристальная система AMD Flute/Oberon. В левой части кристалла расположены два 4-ядерных модуля Zen 2, центральную часть занимает графический модуль RDNA 2 на 36 Compute Untis, по бокам от GPU находятся контроллеры памяти GDDR6, а справа размещены вспомогательные блоки SoC вроде контроллера PCI-E 4.0 для NVMe-накопителя M.2.
Стоит добавить, что вышеописанная однокристальная система также нашла применение в настольной платформе AMD 4700S Desktop Kit. В её случае «под нож» был отправлен весь графический блок (т.е. около половины кристалла), из-за чего компьютеры на её основе нуждаются в дискретном видеоадаптере.

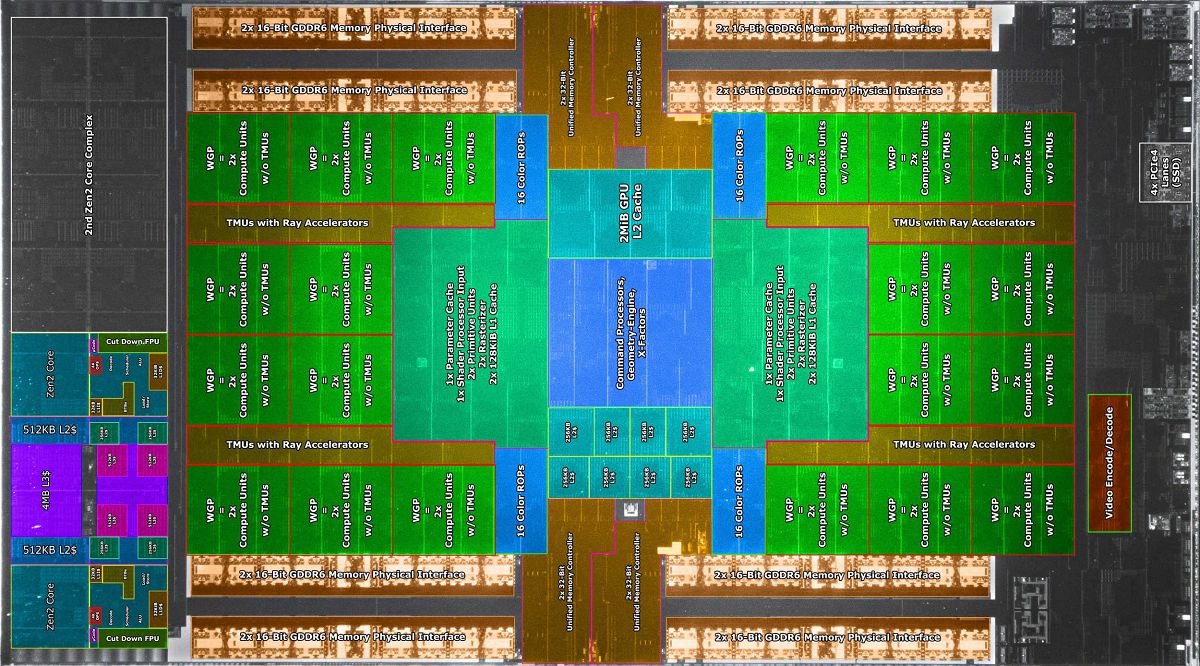

Схема SoC PlayStation 5. Автор Locuza
Источник:
Fritzchens Fritz
