Энтузиаст Fritzchens Fritz, прославившийся благодаря снимкам «голых» кристаллов CPU и GPU, поделился детальными фото 7-нм однокристальной системы AMD Van Gogh. Рядовым геймерам и ПК-энтузиастам она известна как «сердце» портативного игрового компьютера Steam Deck. Однако этот кристалл также используется в очках смешанной реальности Magic Leap 2, чем обусловлен ряд интересных особенностей SoC.

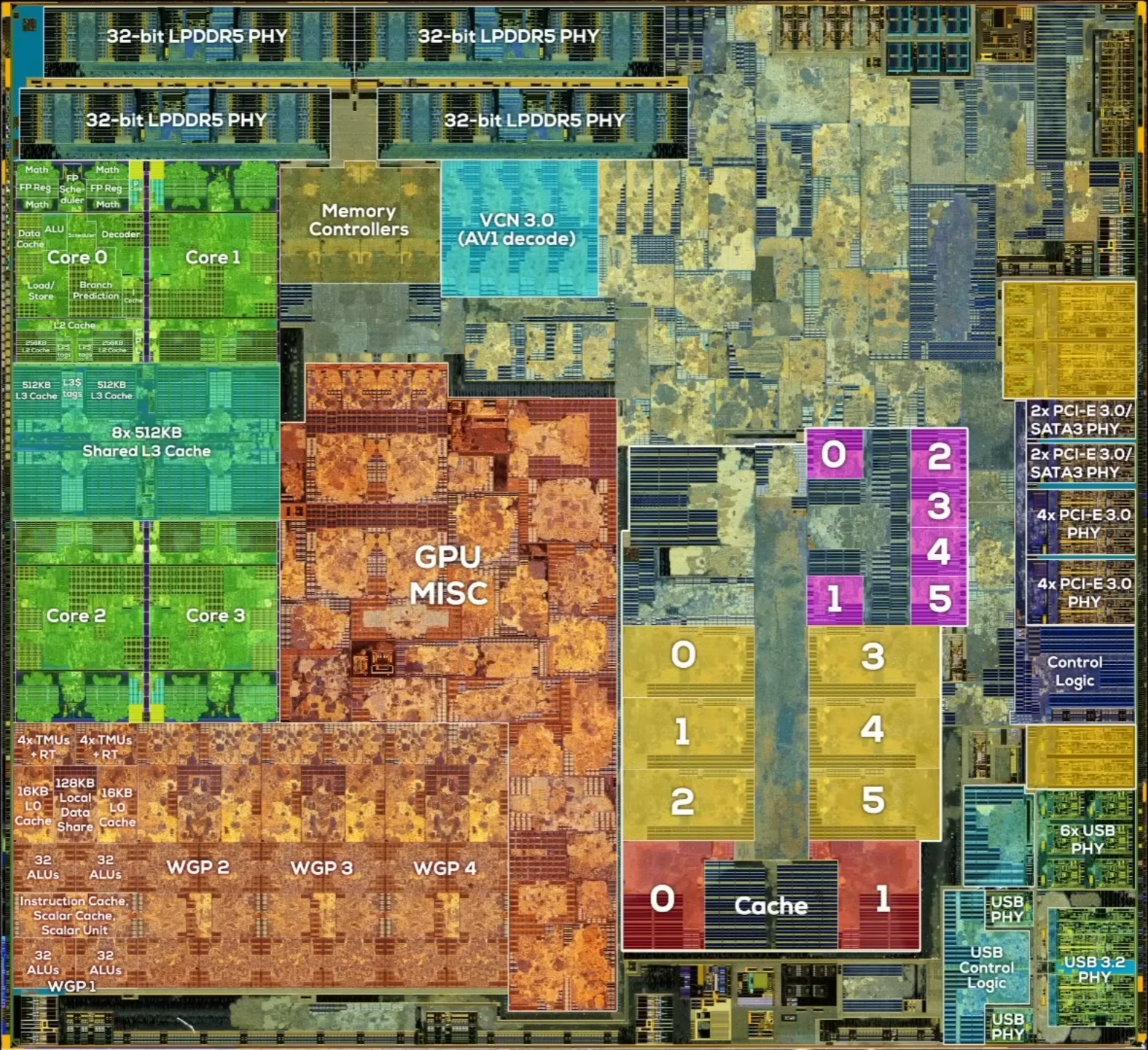

Видео с подробным анализом внутренней структуры AMD Van Gogh было опубликовано на YouTube-канале High Yield. Ниже приведено изображение с поясняющими аннотациями. Здесь чётко видны основные элементы SoC: четыре ядра Zen 2 с 4-МБ кэшем третьего уровня, 128-битный интерфейс памяти LPDDR5, графический блок RDNA 2-го поколения на 8 Compute Units, видеоблок VCN 3.0, а также различные внешние интерфейсы. Интересно, что из физически присутствующих в SoC портов USB и линий PCI-E 3.0 в Steam Deck активен минимальный набор.
Впрочем, внимание энтузиаста привлёк участок кристалла справа от iGPU. Он занимает примерно 13% всей микросхемы и, по мнению High Yield, является блоком компьютерного зрения CVPE, который используется Magic Leap 2. В версии однокристальной системы для Steam Deck этот модуль деактивирован. Также есть теория, что в «рефреше» Van Gogh для Steam Deck OLED блок CVPE был полностью вырезан, что вместе с переходом на 6-нм техпроцесс позволило существенно уменьшить площадь кристалла.
