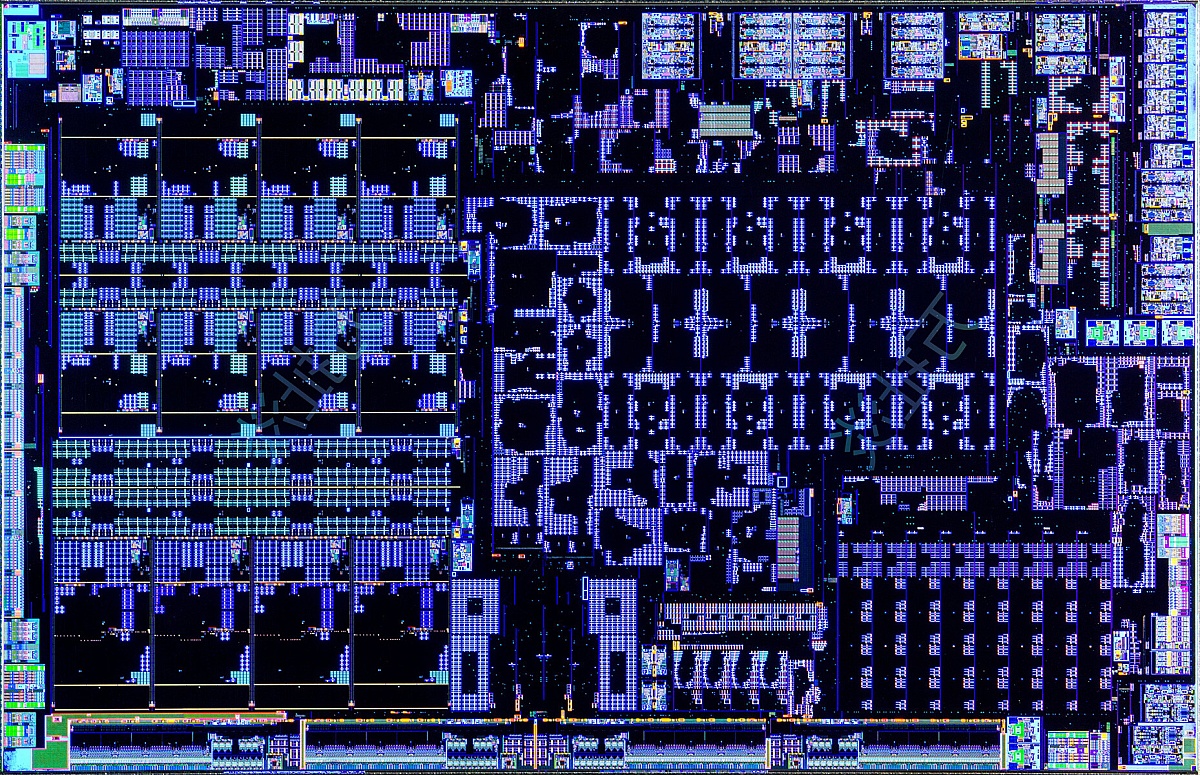

Китайский энтузиаст Nemez (GPUsAreMagic) выложил в социальные сети новое изображение кристалла мобильного процессора AMD Strix Point с детализированными схемами и комментариями. Он имеет значительно больший размер по сравнению с Phoenix Point — 12,06х18,71 мм против 9,06х15,01 мм. Увеличились размеры блоков CPU, iGPU и NPU. Техпроцесс усовершенствован до TSMC N4P.

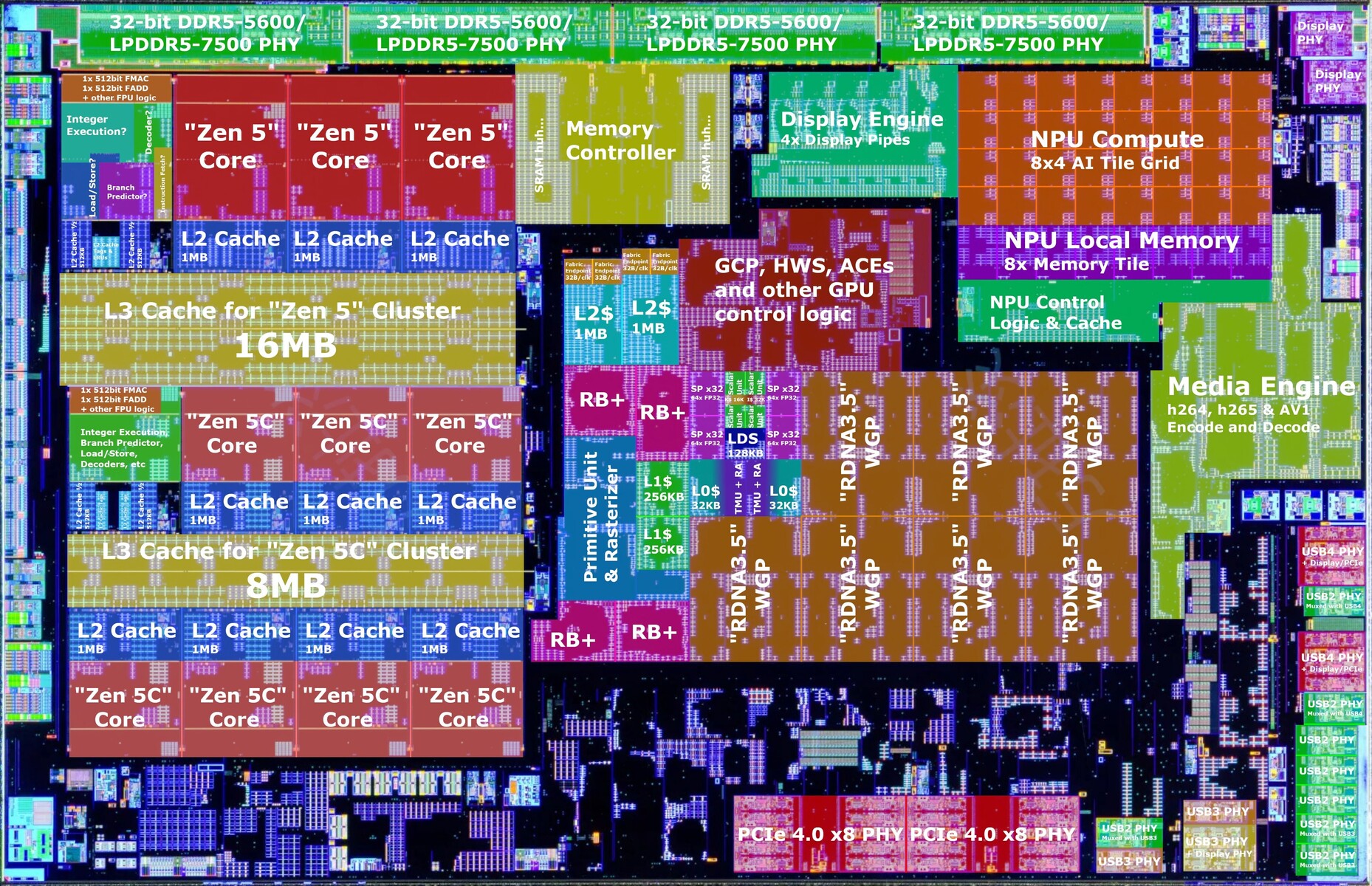

Процессор имеет 12 ядер, распределенных между двумя CCX, один из которых содержит четыре ядра Zen 5, получившие общий кэш L3 объемом 16 МБ, а другой — восемь ядер Zen 5c, имеющих общий кэш L3 объемом 8 МБ. Оба CCX взаимодействуют с остальным чипом через шину Infinity Fabric. Достаточно крупный iGPU занимает центральную часть кристалла. Он базируется на графической архитектуре RDNA 3.5 и имеет 8 WGP (Workgroup Processor), что соответствует 16 блокам Compute Units. GPU имеет собственную кэш-память L2 объемом 2 МБ, которая упрощает передачу данных к Infinity Fabric.
Отдельно от iGPU расположены его смежные компоненты — Media Engine и Display Engine. Media Engine обеспечивает аппаратное ускорение для кодирования и декодирования h.264, h.265 и AV1, а также некоторых устаревших видеоформатов. Display Engine отвечает за функционирование видеовыходов, вроде DisplayPort, eDP и HDMI.
NPU является третьим основным логическим компонентом Strix Point. Этот NPU второго поколения от AMD заметно больше того, что стоит в Phoenix Point. Он базируется на более совершенной архитектуре XDNA 2 и содержит 32 блока ИИ с собственной высокоскоростной локальной памятью, а также логику управления, которая взаимодействует с Infinity Fabric. Этот NPU удовлетворяет и даже превышает аппаратные требования Microsoft Copilot+ и обеспечивает вычислительную мощность в 50 TOPS. Контроллер памяти поддерживает DDR5-5600 и LPDDR5-7500.
Кристалл Strix Point имеет меньший комплекс PCIe, чем Phoenix. Количество линий PCIe Gen 4 сокращено до 16 (x8 PEG+x4 NVMe+x4, сконфигурированные как USB4 или GPP). Маркетинговая идея сокращения количества линий PCIe заключается в том, что AMD Strix Point разработан для борьбы с Intel Lunar Lake, который также имеет лишь x4 для PEG/GPP. А когда появятся процессоры Intel Arrow Lake-H и Arrow Lake-HX, их встретит чип AMD Fire Range, который имеет 28 линий интерфейса PCIe Gen 5 и может работать в паре даже с самыми быстрыми дискретными мобильными графическими процессорами.
