Системы жидкостного охлаждения «все-в-одном» настолько прочно вошли в настольный сегмент рынка, что производительные игровые ПК без них даже не собираются. Они также популярны среди любителей всего прогрессивного и интересного, а также тех, кто мечтает о кастомном охлаждении, но еще не готов к нему. Несомненный плюс таких систем AiO заключается в высокой эффективности и возможности вывода горячего воздуха за пределы корпуса компьютера при соответствующей установке внутри ПК. Но как насчет ноутбуков? Из-за ограничения по размеру и весу они не могут оснащаться габаритными и массивными системами охлаждения, даже игровые устройства, но внешний блок с радиатором и помпой для мощного лэптопа был бы в самый раз. Периодически производители обращают внимание на проблемы охлаждения мобильных устройств и иногда выпускают подобные комбинации. К примеру, Dream Machines предлагает подобную модель, с которой мы и познакомимся в этом обзоре.
Dream Machines RX4090-17UA28
Внешний блок для охлаждения здесь предусмотрен не просто так, ведь ноутбук получился достаточно мощным. Смотрите сами, в нем используется 32-поточный процессор Intel Core i9-13900HX и топовая видеокарта Nvidia GeForce RTX 4090. Их дополняют 32 ГБ памяти стандарта DDR5 и хорошая 17-дюймовая матрица с частотой обновления 240 Гц. Он поддерживает высокоскоростные интерфейсы 2.5Gb Ethernet и Wi-Fi 6E с Bluetooth 5.3, имеет web-камеру 1080p с IR-датчиком. Также он оснащен аккумуляторной батареей мощностью 62 Вт·ч. И все это в комбинированном корпусе из металла и пластика при весе всего 2,6 кг, тогда как продукты конкурентов с аналогичными компонентами обычно достигают 3 кг и более.
| Производитель | Dream Machines |
|---|---|
| Модель и страница продукта | RX4090-17UA28 |
| Процессор | Intel Core i9-13900HX, 8+16 ядра/32 потока, 2,4 ГГц (до 5,4 ГГц в Boost-режиме) |
| Оперативная память | 32 ГБ, 2 x SO-DIMM DDR5-4800, Samsung M425R2GA3BB0-CQKOD |
| Дисплей | 17″, 2560х1600, BOE NE170QDM-NZ1, 240 Гц, IPS |
| Видеокарта | Nvidia GeForce RTX 4090 16GB (150+25 Вт), Intel UHD Graphics |
| Накопители | 1 ТБ, SSD NVMe M.2 (2280) PCIe 3.0, Patrion P300 |
| Внешние порты | 1 x Thunderbolt 4 USB 3.2 Gen2 Type-C (с поддержкой DisplayPort и зарядкой устройств), 1 x USB 3.2 Gen2 Type-A, 2 x USB 3.2 Gen1 Type-A, 1 x HDMI 2.1, 1 x RJ45 LAN |
| Коммуникации | 2.5Gb Ethernet, Wi-Fi 6E (802.11ax), Bluetooth 5.3 |
| Мультимедиа | Cтерео-система, встроенные микрофоны, 3,5-мм комбинированный аудиоразъем, 3,5-мм аудиоразъем для микрофона, web-камера 1080p з ИК-датчиком, кардридер SD |
| Безопасность | Модуль TPM 2.0, Kensington lock |
| Аккумулятор, мАч | 4100 мА·ч (62,32 Вт·ч, 15,2 В, 4 ячейки, литий-полимерная) |
| Адаптер питания, Вт | 280 |
| Габариты, мм | 383,5 x 272,35 x 27,35 |
| Вес, кг | 2,6 |
| Операционная система | н/д |
| Стоимость, грн | 149999 |
Комплект поставки
Ноутбук поставляется с дополнительной системой охлаждения, так что в комплекте есть еще одна коробка средних размеров. По-моему, было бы правильнее, если бы все устройства имели общую упаковку, потому что ноутбук все равно продается с блоком, а система охлаждения также отдельно не доступна.
Коробка от ноутбука немаленькая, черного цвета с фирменным оформлением. Она также имеет пластиковую ручку для облегчения переноски.
В комплекте поставки есть документация, блок питания и сетевой кабель.
Блок питания производства Chicony имеет выходное напряжение 20 В и силу тока в 14 А, что позволяет работать с нагрузкой до 280 Вт.
Упаковка жидкостного охлаждения выполнена из обычного картона и имеет полиграфию серого цвета.
В комплекте имеется сам блок, транзитный питающий кабель длиной 75 см, шланги со стыковочным механизмом (65 см), шестигранный ключ и запасные компоненты к шлангам.
Шланги выполнены из двух резиновых трубок диаметром около 5 мм в нейлоновой оплетке, которые соединены общим «фитингом» с мощным магнитом. Во избежание протекания жидкости используются клапаны с двух сторон. Аналогичные клапаны установлены и на самом ноутбуке.
Внешний вид
Для модели RX4090-17UA28 была использована платформа TongFang, причем флагман серии с новейшим процессором Intel и видеокартой Nvidia, поэтому можно ожидать интересный внешний вид продукта и хорошее его качество.
Действительно, новинка кажется простой, при этом некоторые элементы игрового стиля никак не добавляют агрессивности, а наоборот дополняют строгий дизайн.
Металлическая крышка почти плоская, обладает логотипом Dream Machines и фасками по контуру, что придает удобства при использовании лэптопа. Сразу можно заметить одну большую петлю по центру, занимающую почти половину всей длины заднего края устройства.
Нижняя крышка также выполнена из металла и имеет много отверстий в задней части, занимающих треть всей ее площади. Спереди и сзади присутствуют длинные резиновые ножки.
Также в металле на боковых гранях спереди сделаны небольшие решётки для динамиков.
В задней части ноутбука по бокам есть большие сопла для выхода горячего воздуха от системы охлаждения. Для снижения риска попадания в них посторонних предметов присутствуют решетки, через которые также проходят полупрозрачные элементы с подсветкой RGB.
Решетки также по бокам устройства. Слева есть еще два аудиоразъема, один порт USB 3.2 Gen2 Type-A и отверстие для замка Kensington.
На правой стороне есть кардридер SD и два порта USB 3.2 Gen1 Type-A.
Еще разъемы располагаются и на задней стороне ноутбука. Там присутствуют гнездо для подключения блока питания, LAN-порт, один HDMI и USB 3.2 Gen2 Type-C (Thunderbolt 4) с поддержкой DisplayPort и зарядкой устройств с напряжением 5 В и силой тока 3 А.
И, конечно же, есть еще два порта для подключения шлангов с клапанами и силиконовыми прокладками.
Экран ноутбука занимает почти всю плоскость верхней крышки и рамки вокруг нее выглядят очень тонкими, даже снизу. Единая петля придает необычный вид для конструкции в целом.
Наверху рамка также тонкая, но у нее нашлось место для вебкамеры с разрешением Full HD, ИК-датчика и микрофонов.
Откидываться экран может где-то на угол в 135 градусов.
В устройстве установлена обычная клавиатура островного типа с зональной RGB-подсветкой и цифровым блоком. Рабочая поверхность ноутбука выполнена из приятного на ощупь, но очень маркого пластика.
Из дополнительных кнопок имеется только клавиша включения и выбора режима лэптопа с белыми индикаторами. При зарядке ноутбука соответствующий индикатор светится оранжевым цветом, а интенсивность другого зависит от выбранного режима, например, с Office он не светится, а с Turbo он имеет наибольшую яркость.
Подсветка кнопок очень яркая, светятся не только буквы, но и контуры клавиш. Эффекты и цвета можно настроить в приложении Control Center.
Кроме «водянки» и экрана лэптоп интересен еще и тачпадом — он здесь не просто большой, а очень большой и занимает почти половину части корпуса под ладони. Также его можно выключить или оставить активной только его левую половину, достаточно «тапнуть» соответствующий верхний угол тачпада. Очень полезная функция, в процессе игры на ноутбуке.
Теперь посмотрим на внешний блок системы охлаждения. Эта небольшая коробка внешне напоминает какой-то неттоп, но идущие от него шланги выдают настоящее предназначение.
Блок выполнен из пластика, по бокам имеет решетку для прохождения воздуха, а для попадания внутрь одна из боковых стенок снимается, достаточно открутить четыре винта.
Стенка спереди глухая с литыми декоративными элементами и кнопкой-индикатором, светящейся голубым цветом, когда устройство работает.
Задняя стенка полностью плоская, снизу есть разъемы для подключения блока питания и транзитного кабеля, а также два порта с клапанами, с которыми соединяется через шланги ноутбук.
Сверху в задней части находится отверстие с крышкой, куда заливается исключительно дистиллированная вода и никакого другого хладагента использовать нельзя. Ее рекомендуется менять раз в три месяца. На боковых стенках чуть ниже есть окошки, через которые можно видеть уровень жидкости.
Подсоединять шланги к блоку и лэптопу нужно быстро и резко, не растягивая процесс, иначе в момент открытия клапанов может протечь немного жидкости. Фиксация фитингов происходит благодаря мощным магнитам, фактически они и делают этот процесс автоматическим, достаточно просто поднести шланги к устройствам в районе отверстий и все остальное они сделают сами. На фото ниже видно, что бывает, когда шланги подсоединять не спеша.
Блок имеет RGB-подсветку как вентилятора, так и бака с жидкостью. Цвет и эффекты можно настроить в приложении Control Center, управление происходит благодаря протоколу Bluetooth. Также можно выбрать режим работы насоса и вентилятора.
Ноутбук вместе с внешним блоком в темноте выглядят очень гармонично, только далеко их поставить не получится, потому что расстояние между ними ограничивается длиной шлангов и транзитного кабеля — между точками соединения около 50 см.
Экран
Dream Machines RX4090-17UA28 оснащен матовым экраном диагональю 17 дюймов с разрешением 2560х1600 точек. Его частота обновления составляет 240 Гц, что добавит плавности геймплею, а поддержка G-Sync в этом поможет.
Установленная IPS-матрица NE170QDM-NZ1 производства BOE.
Посмотрим на ее возможности, для чего воспользуемся калибратором SpyderX Pro и программами DisplayCAL с Argyll и HCFR Colormeter. Яркость была установлена на уровне 120 кд/м², что равняется 44% от максимального значения.
Как видим, экран довольно неплохой, объем цветов немного выходит за стандартные 100% sRGB, что позволит получить качественную и яркую картинку.
Цветовая температура равна почти 6500К, а яркость может изменяться от 18,71 до 369,82 кд/м², а это очень неплохие показатели, обычно экраны в игровых ноутбуках более темные.
Также матрица имеет хорошую точность цветопередачи со средним отклонением DeltaE менее 1.
Внутреннее строение
Внутри устройство имеет классическую компоновку и система охлаждения с материнской платой занимает большую часть пространства ноутбука, причем плата поделена на три части. Корпус имеет комбинированную составляющую и выполнен из металлической рамы с пластиковой оболочкой, что позволяет ему быть крепким и комфортным при прикосновении.
Система охлаждения состоит из четырех радиаторов, тепло которым от процессора и видеокарты передают шесть тепловых трубок, при этом три из них общие, и двух центробежных вентиляторов разного диаметра. Над GPU также установлена испарительная камера. Производитель заявляет, что вместо пасты в качестве термоинтерфейса используется жидкий металл.
А вот контур жидкостной системы охлаждения устроен достаточно просто — это обычная петля из плоской металлической трубки, которая проходит сверху тепловых трубок и испарительной камеры графического процессора. Несмотря на такую простую конструкцию, СО демонстрирует хорошую эффективность.
Батарея здесь не самая мощная, потому что обычно в производительные игровые устройства устанавливаются аккумуляторы на 80–90 Вт·ч, а в нашем случае это всего 62 Вт·ч. С другой стороны, учитывая дополнительный внешний блок охлаждения, производитель видит сценарий использования ноутбука в качестве настольного, и тогда нет смысла использовать мощную батарею, а установленной будет достаточно поработать несколько часов в пути или без электричества дома.
Для игры или работы достаточно установленных модулей Samsung M425R2GA3BB0-CQK0D с общим объемом 32 ГБ, но для тяжелых графических проектов, если таковые планируются, лучше сразу заменить память при заказе в конфигураторе Dream Machines (максимальный объем 64 ГБ).
Для установки операционной системы и хранения пользовательских данных используется NVMe-накопитель емкостью 1 ТБ модели Patriot P300 — не лучший представитель этого формата SSD. В будущем Dream Machines обещает использовать в качестве базовой уже модель P400. Конечно, накопитель можно заменить при заказе на сайте производителя, достаточно выбрать соответствующий SSD. Есть еще одно место для установки дополнительного диска.
Для беспроводной сети используется модуль Intel AX211NGW, поддерживающий Wi-Fi 6E и Bluetooth 5.3.
Все это накрывается металлической крышкой, в районе SSD имеется дополнительная алюминиевая пластина с термопрокладкой для эффективного охлаждения накопителей.
Посмотрим на внешний блок жидкостного охлаждения. Снимаем крышку и видим обычный 120-мм вентилятор с RGB-подсветкой и радиатор того же типоразмера. Бачок емкостью где-то в 200–250 мл также имеет RGB-подсветку и на нем установлен датчик потока.
Вентилятор имеет обычные разъемы для ШИМ-управления и адресной подсветки, поэтому при необходимости его можно заменить на любой другой. С помпой будет сложнее, потому что используется нестандартная модель.
Гудит она хорошо и по минимальному уровню шума ей еще далеко до обычных систем AiO или кастомных «водянок», но при повседневном использовании, когда играешь при 50% громкости динамиков или в наушниках, она даже не ощущается.
Что касается полных характеристик ноутбука, то с ними можно познакомиться на снимке с экрана утилиты HWiNFO.
Ноутбук выполнен на базе процессора Intel Core i9-13900HX семейства Raptor Lake, изготовленного по технологическим нормам Intel 7. Он обладает восемью производительными ядрами с поддержкой Hyper-Threading и шестнадцатью энергоэффективными ядрами, что в сумме дает возможность вычислять 32 потока. Функционирует он на частоте 2400 МГц, но благодаря технологии Turbo Boost она может увеличиваться до 5400 МГц по P-ядрам и до 3400 МГц по E-ядрам, но все зависит от нагрузки и температуры процессора и в реальных задачах эти значения могут быть меньше. Также он имеет 36 МБ кэша третьего уровня, а его TDP равняется 55 Вт, который при ускорении может увеличиваться до 157 Вт.
При реальной нагрузке процессор действительно ускоряется до 5400 МГц при использовании одного потока, а при всех 32 частота доходит до 4900–5100 МГц.
Если активировать режим Turbo и подключить внешний блок охлаждения, то при малой нагрузке ничего не меняется, но при максимальной — частоты некоторых ядер могут достигать уже 5300 МГц.
Память работает в двухканальном режиме со скоростью 4800 МТ/с и задержками 40-39-39-76.
Графическая система выполнена с дискретной картой GeForce RTX 4090, имеющей 9728 шейдерных блоков, 304 текстурных блока и 112 блоков растеризации. Работает чип на частоте 1620 МГц с автоматическим ускорением до 2040 МГц. Память GDDR6 объемом 16 ГБ взаимодействует с GPU через 256-битную шину и работает с быстродействием 18 ГТ/с. TGP карты составляет 150 Вт с возможностью динамического увеличения до 175 Вт.
Активирование режима Turbo увеличивает рабочие частоты чипа до 1720 МГц с ускорением до 2140 МГц, а памяти — до 19 ГТ/с.
Если оставить автоматический выбор видеокарты, в режиме малой нагрузки будет функционировать интегрированное в процессор графическое ядро Intel UHD Graphics. Разумеется, технология G-Sync работает только с дискретной картой.
Программное обеспечение
С ноутбуком поставляется программа Control Center, с которой мы уже успели познакомиться в прошлый раз при обзоре Dream Machines RT3070Ti-15UA50. Это достаточно мощное приложение, позволяющее пользователю осуществить настройки почти всех компонентов устройства и провести его мониторинг. Есть управление клавиатурой, тачпадом, коммуникационными интерфейсами, можно отключить технологию Nvidia Optimus и привлечь исключительно дискретную графическую карту.
Можно выбрать режим работы ноутбука и настроить некоторые параметры процессора, памяти и видеокарты, выполнив разгон. Также доступны параметры функционирования системы жидкостного охлаждения, где можно выбрать режим работы вентилятора и помпы с эффектами подсветки.
Еще здесь доступны настройки подсветки клавиатуры и декоративных элементов на задней стороне ноутбука и батареи.
Есть раздел с режимами работы экрана и настройкой его параметров с выбором фабричной калибровки.
Также можно получить информацию по установленным компонентам и провести их мониторинг.
Эффективность системы охлаждения и уровень шума
Теперь проверим на что способна система охлаждения. Учитывая размеры устройства, чего-то необычного вряд ли можно ожидать, и это касается всех подобных ноутбуков.
Для создания максимальной нагрузки привлекался стресс-тест AIDA64, который одновременно нагружал процессор и память. Режим работы системы в Control Center — Balance Mode, Turbo Mode и Turbo Mode с подключенной системой охлаждения. Дискретная видеокарта была активирована. Температура в помещении равнялась 22–24 градусам по Цельсию.
Balance Mode
В режиме Balance Mode пиковая мощность процессора составила 87 ватт, а в среднем она была на уровне 74 Вт, что позволило ему удерживать температуру не выше 86 °C. Уровень шума в таком режиме не превышал 37,3 дБ(А).
Взглянем на результаты в 3D, для чего используем синтетический пакет 3DMark с тестом Speed Way.
Здесь мощность карты достигала 150 Вт, а ядро и память нагревались до 77 и 100 градусов соответственно, при этом частота GPU была на уровне 1635–1770 МГц. Уровень шума доходил до 41,7 дБ(А).
Turbo Mode
Переходим к режиму Turbo Mode.
Пиковая мощность процессора прыгнула до 170 Вт, а в среднем она была на уровне 125 Вт. Температура уже доходила до 100 °C, что повлияло на систему охлаждения и уровень шума повысился до 45 дБ(А).
Поднялись лимиты и на видеокарте — до 175 Вт, также выросли частоты до 1845–2070 МГц, а температура упала на два градуса. Вот только цена всего увеличенный до 43,4 дБ(А) уровень шума.
Turbo Mode + Liquid Cooling
Ну и, конечно, режим Turbo Mode с подключенной охлаждающей системой.
Такого пика уже нет, видим лишь 150 Вт, среднее значение такое же, как без системы жидкостного охлаждения, тогда как температуры немного упали и ускоряться процессор стал чаще и лучше. Общий уровень шума не превышал 40,8 дБ(А).
А вот где реальный дивиденд от внешнего блока охлаждения, так это при использовании графических приложений. Мощность карты осталась та же, а средняя частота выросла до 1965–2190 МГц, при этом температуры GPU и памяти значительно упали и равняются 67 и 84 градусам соответственно. И это на фоне уменьшения уровня шума до 39 дБ(А)!
Результаты тестирования
Тестирование проходило в режиме Turbo с дискретным графическим адаптером.
Общая производительность
PCMark 10
CPU-Z Benchmark
Cinebench R23
Geekbench 5
V-Ray 5 Benchmark
AIDA Cache & Memory Benchmark

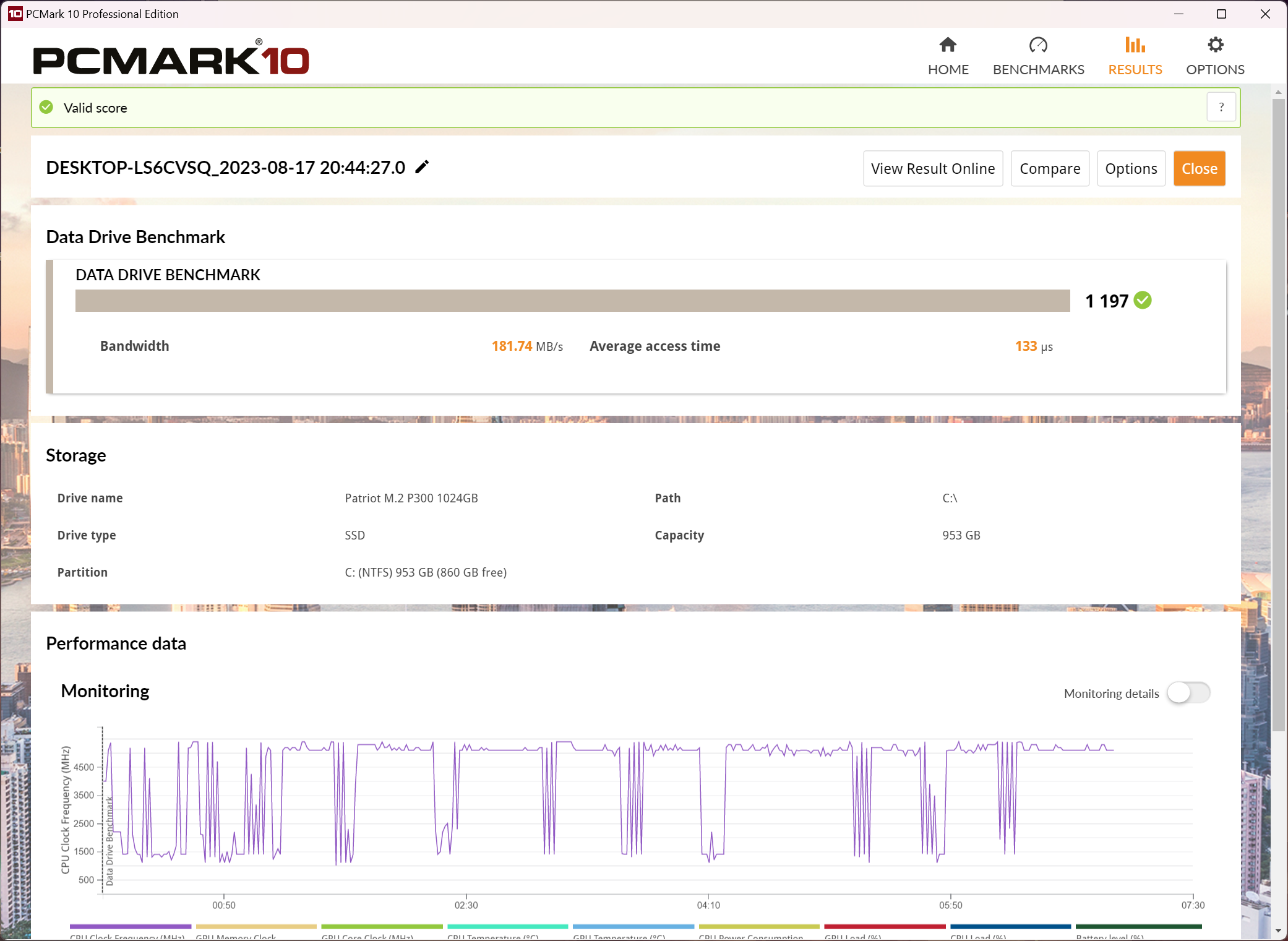

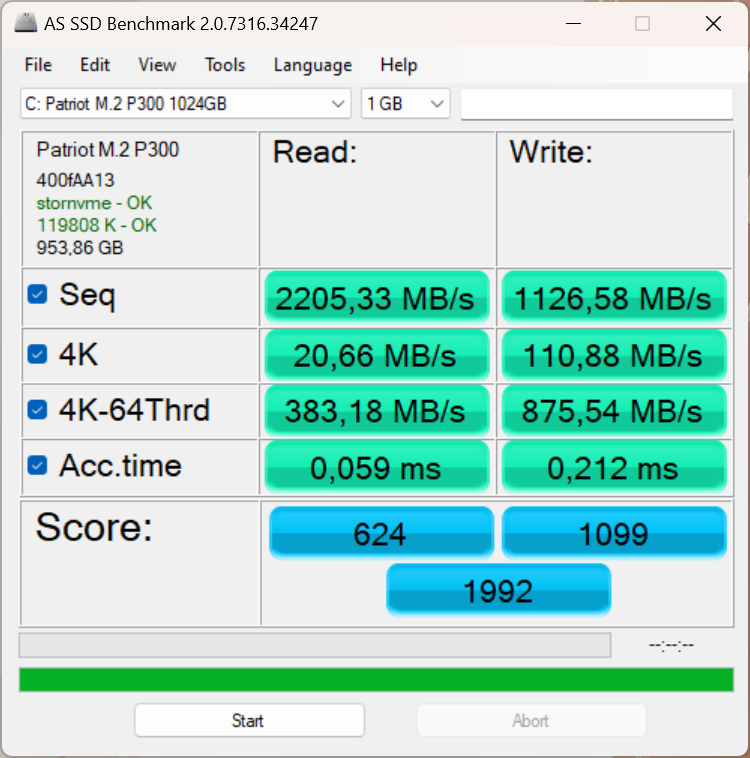

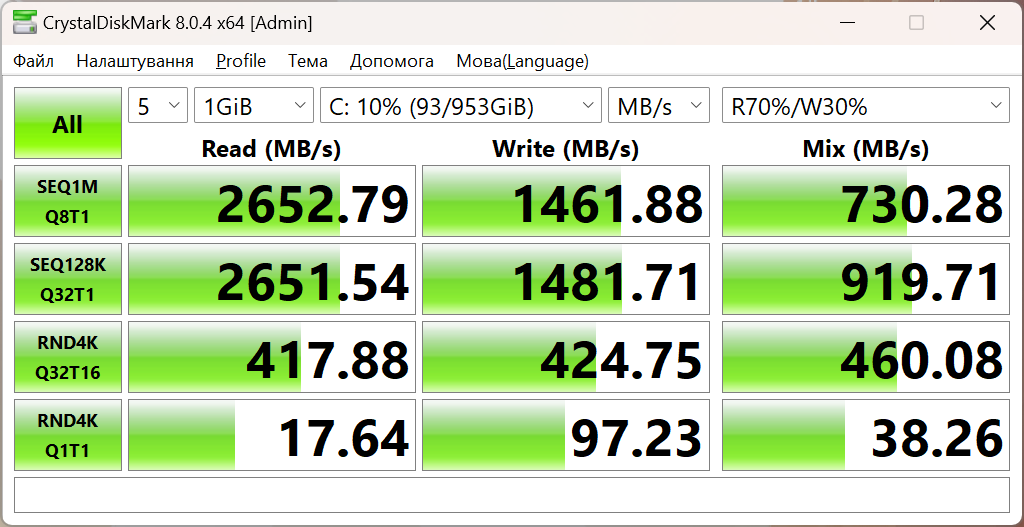

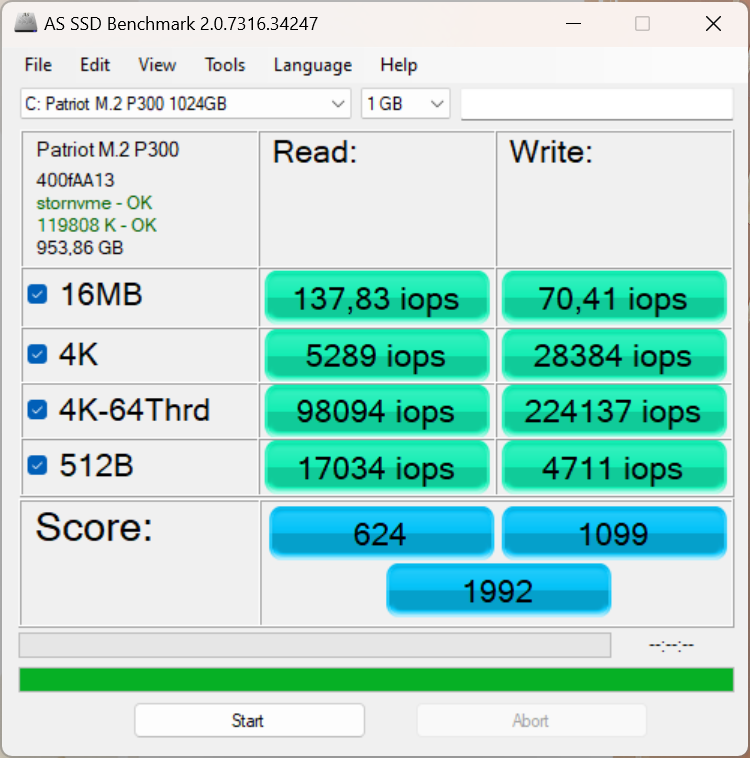

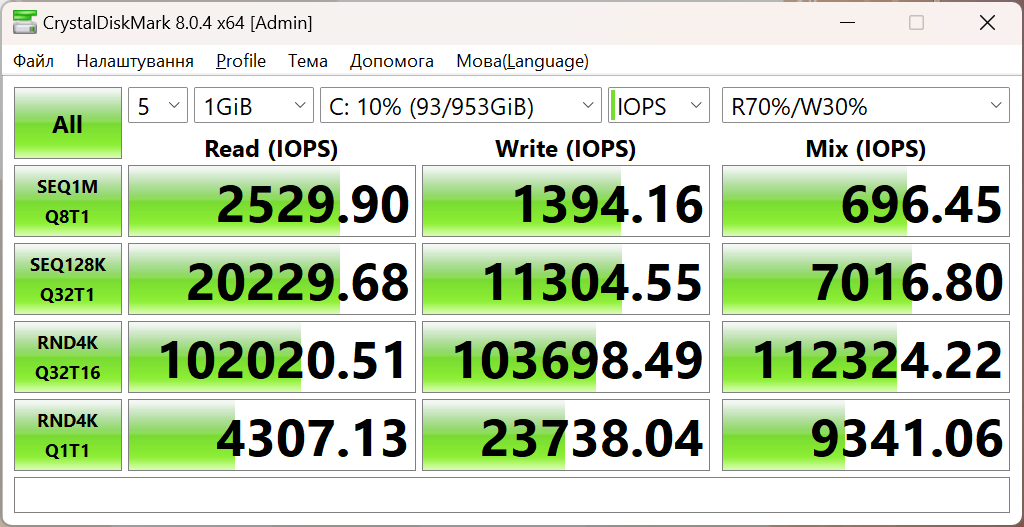

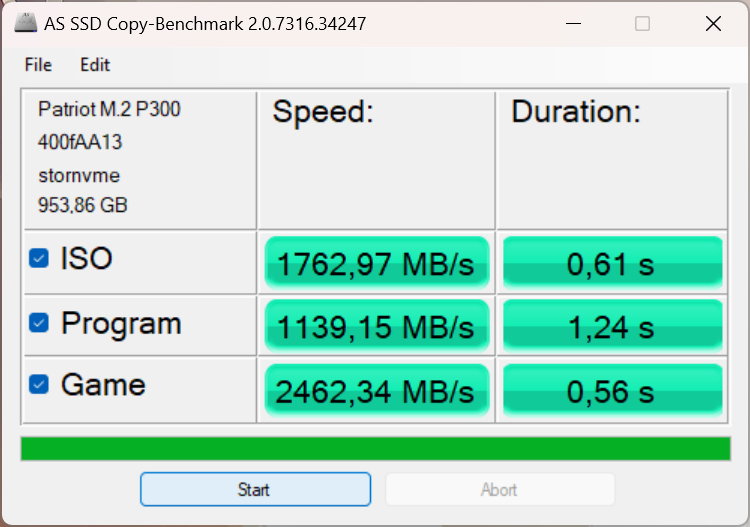

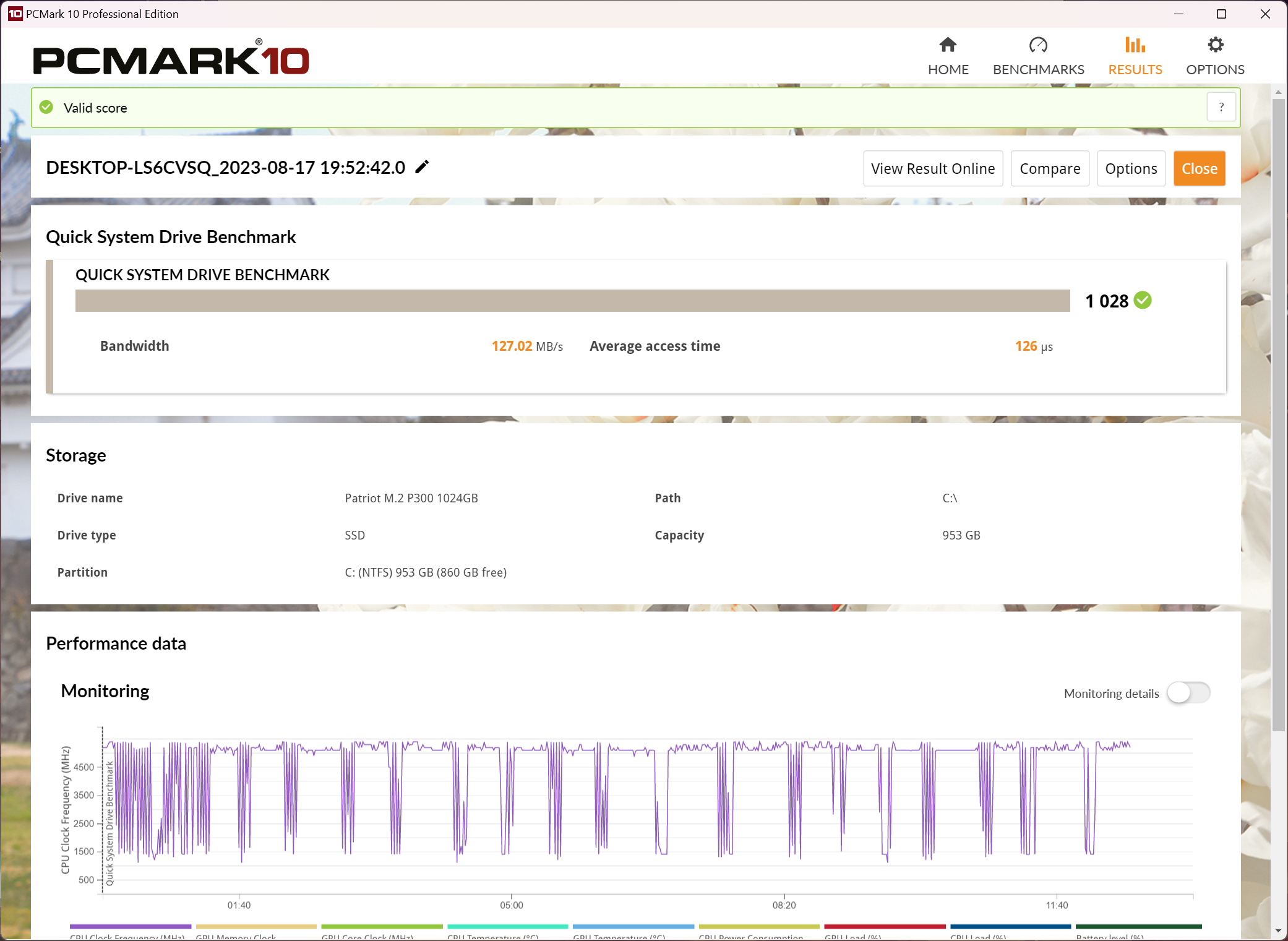

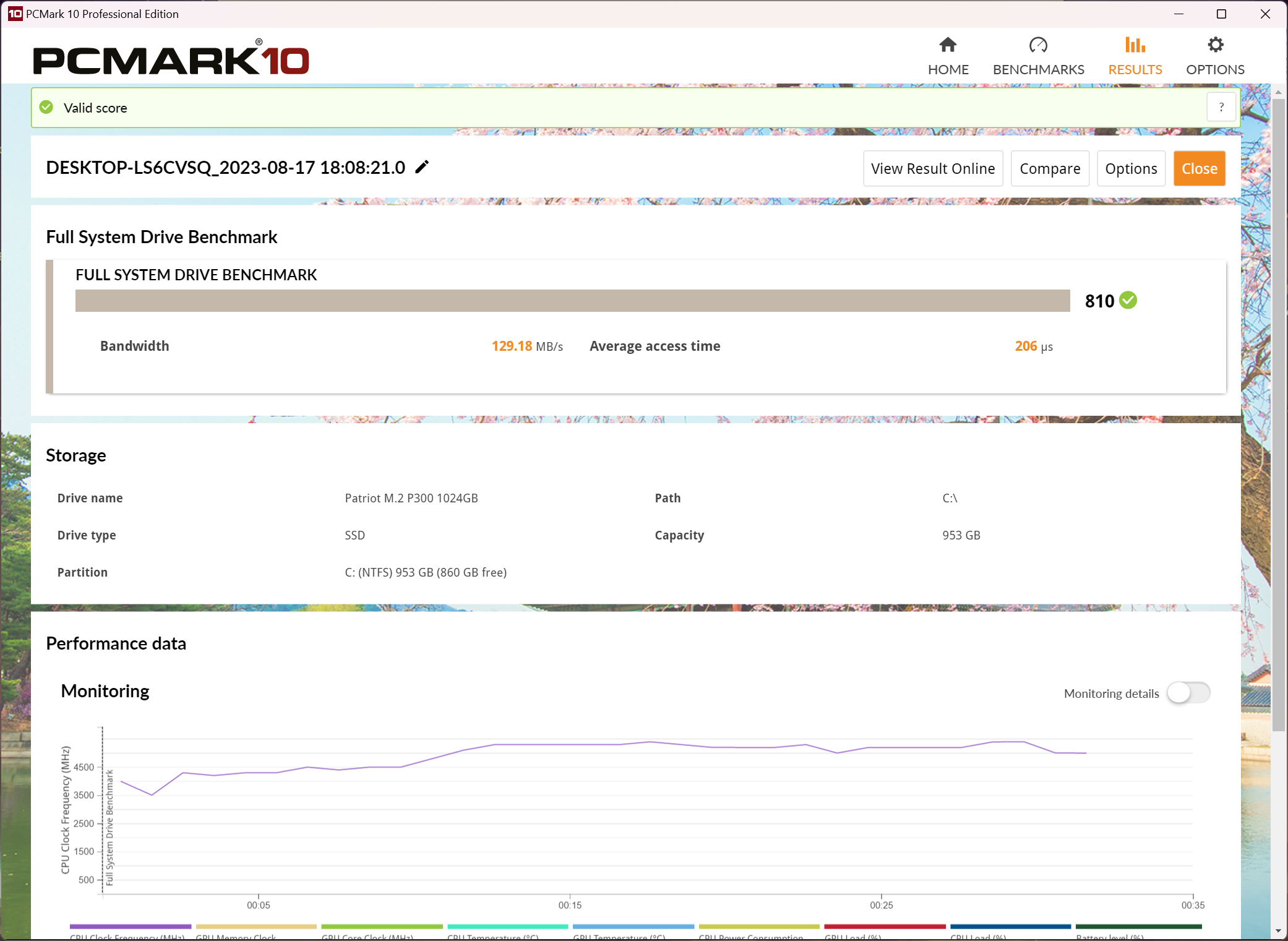

Дисковая подсистема
Игровые программы
В играх с дискретной картой мы проверим три режима: Balance Mode, Turbo Mode и Turbo Mode с подключенной системой охлаждения. В играх использовалось разрешение 2560х1600 и пресеты с максимальным качеством графики и трассировкой лучей, где они имелись, с активированной технологией DLLS в режиме качества. В игре Diablo IV совершалась пробежка в течение минуты через город Kyovashad в сторону храма, также пробежка совершалась в Hogwarts Legacy через городок Hogsmeade в сторону Old Fool. В Ratchet & Clank: Rift Apart и Remnant II совершалась прогулка в течение минуты в начале стартового уровня, в The Last of Us — на уровне после пролога.
3DMark
Cyberpunk 2077
Diablo IV
F1 22
Hogwarts Legacy
Ratchet & Clank: Rift Apart
Red Dead Redemption 2
Remnant II
The Callisto Protocol
The Last of Us
Total War: WARHAMMER III
Время автономной работы
Для проверки времени работы от аккумулятора было проведено несколько тестов с помощью PCMark. Тест Modern Office симулирует комбинированную офисную нагрузку. Второй тест измеряет время работы при воспроизведении видео формата Full HD, а Game позволяет понять, сколько сможет работать ноутбук под игровой нагрузкой. Яркость экрана зафиксирована на 120 кд/м², чтобы сравнить результаты с другими ноутбуками. Подсветка клавиатуры выключена, громкость динамиков была выставлена на 20%, использовался режим Balance с автоматическим переключением видеокарты (кроме теста Game).
Ноутбук имеет показатели несколько ниже, чем у аналогичных игровых устройств, которые оснащены более мощными аккумуляторными батареями.
Выводы
Несмотря на высокую эффективность и перспективность систем жидкостного охлаждения, производители ноутбуков не спешат обращать на них внимание, хотя бывают исключения и несколько моделей все же попадает на рынок. Здесь вопрос скорее в удобстве и безопасности использования таких продуктов, потому что залить водой лэптоп вряд ли кто захочет. С другой стороны, технологии не стоят на месте, они развиваются и совершенствуются, что позволяет со временем легко и просто использовать жидкостное охлаждение в мобильных устройствах, как, например, Dream Machines RX4090-17UA28. Этот лэптоп благодаря процессору Intel Core i9-13900HX и видеокарте Nvidia GeForce RTX 4090 оказался достаточно мощным и относительно компактным и легким для своего уровня. А благодаря внешнему блоку охлаждения он помимо лучшей производительности в форсированном режиме также имеет значительно меньшие температуры компонентов и уровень шума. Без этого блока таких показателей получить было бы невозможно. Механизм фиксирования шлангов оказался очень простым и при неосторожном обращении с ноутбуком они быстро отстегнутся, что снизит риск их повреждения и протекания жидкости. Только обслуживать такую систему пользователю придется самому, но для нее не нужна какая-то необычная жидкость, используемая в кастомных контурах, ей достаточно обычной дистиллированной воды.
Но и без внешней системы охлаждения ноутбук получился довольно интересным. Он имеет строгий дизайн с элементами подсветки RGB, которые аккуратно дополняют его внешний вид и подчеркивают игровые возможности устройства. Кроме мощных процессора и видеокарты, он оснащен 32 ГБ памяти и вместительным накопителем, которого хватит на 5–10 современных игр. Быстрая и хорошая матрица с поддержкой G-Sync позволит не только наслаждаться плавным геймплеем, но и работать в графических редакторах. И хотя до профессионального уровня она не дотягивает, для web-контента и работы с фото ее будет достаточно и никакого дискомфорта при взаимодействии с лэптопом пользователь не ощутит. Также Dream Machines RX4090-17UA28 оснащен всеми современными интерфейсами, включая Thunderbolt 4, 2.5Gb Ethernet, Wi-Fi 6E и Bluetooth 5.3. Но USB Type-C все же хотелось больше, потому что одного уже будет мало. Зато есть FHD-камера с ИК-датчиком и кардридер SD. И все это в металлическом корпусе с общим весом всего 2,6 кг!
В целом, Dream Machines RX4090-17UA28 можно считать одним из самых лучших ноутбуков для игр. В дорогу его особо не возьмешь, но на столе он будет самым тихим и производительным среди аналогичных устройств. К тому же он и стоит меньше некоторых конкурентов. Хорошая покупка, если нужен игровой лэптоп в необычном исполнении.
