Новейшие видеокарты GeForce RTX 40 все чаще появляются в ноутбуках и спустя некоторое время они начнут доминировать на рынке мобильной графики. Мы уже успели познакомиться со всеми старшими моделями карт Nvidia, демонстрировавшими хорошую производительность в современных играх. Остались не осмотренными лишь младшие представители новейшей серии, и в этот раз к нам попал лэптоп именно с таким графическим акселератором.
MSI Katana 17 B12V
Модели Katana относятся к игровым ноутбукам начального уровня и оснащаются более доступными компонентами, чем Raider или Titan. Так, в нем установлена мобильная видеокарта GeForce RTX 4060 с восемью гигабайтами памяти, чего хватит для игры в Full HD, и процессор Intel Core i7-12650H, способный обрабатывать 16 потоков. Кроме того, ноутбук оснащен ОЗУ объемом 16 ГБ и накопителем емкостью 1024 ГБ. Коммуникационные возможности у него на современном уровне, но мощность аккумулятора ограничена 53,5 Вт·ч. Зато в нем установлена 17-дюймовая матрица с разрешением 1920х1080 и частотой обновления 144 Гц. И все это в пластиковом корпусе с общей массой почти 2,5 кг — топовые модели обычно весят на полкило больше.
| Производитель | MSI |
|---|---|
| Модель и страница продукта | Katana 17 (B12VFK-432XUA) |
| Процессор | Intel Core i7-12650H, 10 ядер/16 потоков, 2,7 ГГц (до 4,7 ГГц в Boost-режиме) |
| Оперативная память | 16 ГБ, 2 x SO-DIMM DDR5-4800, Samsung M425R1GB4BB0-CQKOL |
| Дисплей | 17,3″, 1920х1080, BOE NV173FHM-NX4, 144 Гц, IPS |
| Видеокарта | Nvidia GeForce RTX 4060 8GB (80+25 Вт), Intel UHD Graphics |
| Накопители | 1 ТБ, SSD NVMe M.2 (2280) PCIe 4.0, Micron 2400 MTFDKBA1T0QFM |
| Внешние порты | 1 x USB 3.2 Gen1 Type-C с поддержкой DisplayPort, 2 x USB 3.2 Gen1 Type-A, 1 x USB 2.0 Type-A, 1 x HDMI 2.1, 1 x RJ45 LAN |
| Коммуникации | 1000Mb Ethernet, Wi-Fi 6 (802.11ax), Bluetooth 5.2 |
| Мультимедиа | Cтереосистема, встроенный микрофон, 3,5-мм комбинированный аудиоразъем, web-камера 720p |
| Безопасность | Модуль TPM 2.0 |
| Аккумулятор, мАч | 4700 мАч (53,5 Вт·ч, 11,4 В, 3 ячейки, литий-полимерная) |
| Адаптер питания, Вт | 200 |
| Габариты, мм | 398 x 273 x 25,2 |
| Вес, кг | 2,6 |
| Операционная система | Free Dos |
| Стоимость | 82499 грн |
Комплект поставки
Ноутбук поставляется в тонкой, но в продолговатой коробке из обычного картона, на которой черной краской нанесен логотип компании в виде дракона.
В комплекте поставки имеется документация, сетевой шнур и блок питания.
Блок питания рассчитан на широкий диапазон входных напряжений от 100 до 240 В и имеет мощность 200 Вт. Изготовлен он компанией Chicony.
Внешний вид
Ноутбук выполнен в строгом пластиковом корпусе с размерами 398x273x25,2 мм и весом 2,6 кг, благодаря чему он не ощущается тяжелым, как другие игровые устройства с такой диагональю экрана. Но матрица 17,3″ все же дает о себе знать и он уже не кажется таким маленьким, относительно 15-дюймовых ноутбуков.
Крышку украшает логотип-дракон и несколько полосок. Все сделано простым литьем без каких-либо лишних элементов.
Задняя часть имеет немного агрессивный вид, но также сделана просто и без излишеств. Решетка системы охлаждения едва прикрывает радиаторы.
Нижняя крышка имеет декоративные элементы в виде сплющенных сот и множества диагональных прорезей в них, что увеличивает приток воздуха в систему охлаждения. Почти по центру есть наплыв, не позволяющий ноутбуку прогибаться при работе за ним. По углам расположены резиновые ножки.
На левой стороне устройства есть по одному порту USB 2.0 и USB 3.2 Gen1, вентиляционная решетка и гнездо для подключения блока питания.
С правой стороны есть 3,5-мм комбинированный аудиоразъем, порты USB 3.2 Gen1 и USB 3.2 Gen1 Type-C, разъем HDMI и LAN.
По бокам рамки экрана очень тонкие, только сверху из-за формы крышки она значительно толще.
Экран может отклоняться на угол 180 градусов. Непонятно, зачем такая функциональность игровому устройству, но возможно кому-то удобно играть и так.
Сверху установлена веб-камера с разрешением 720p и микрофоны.

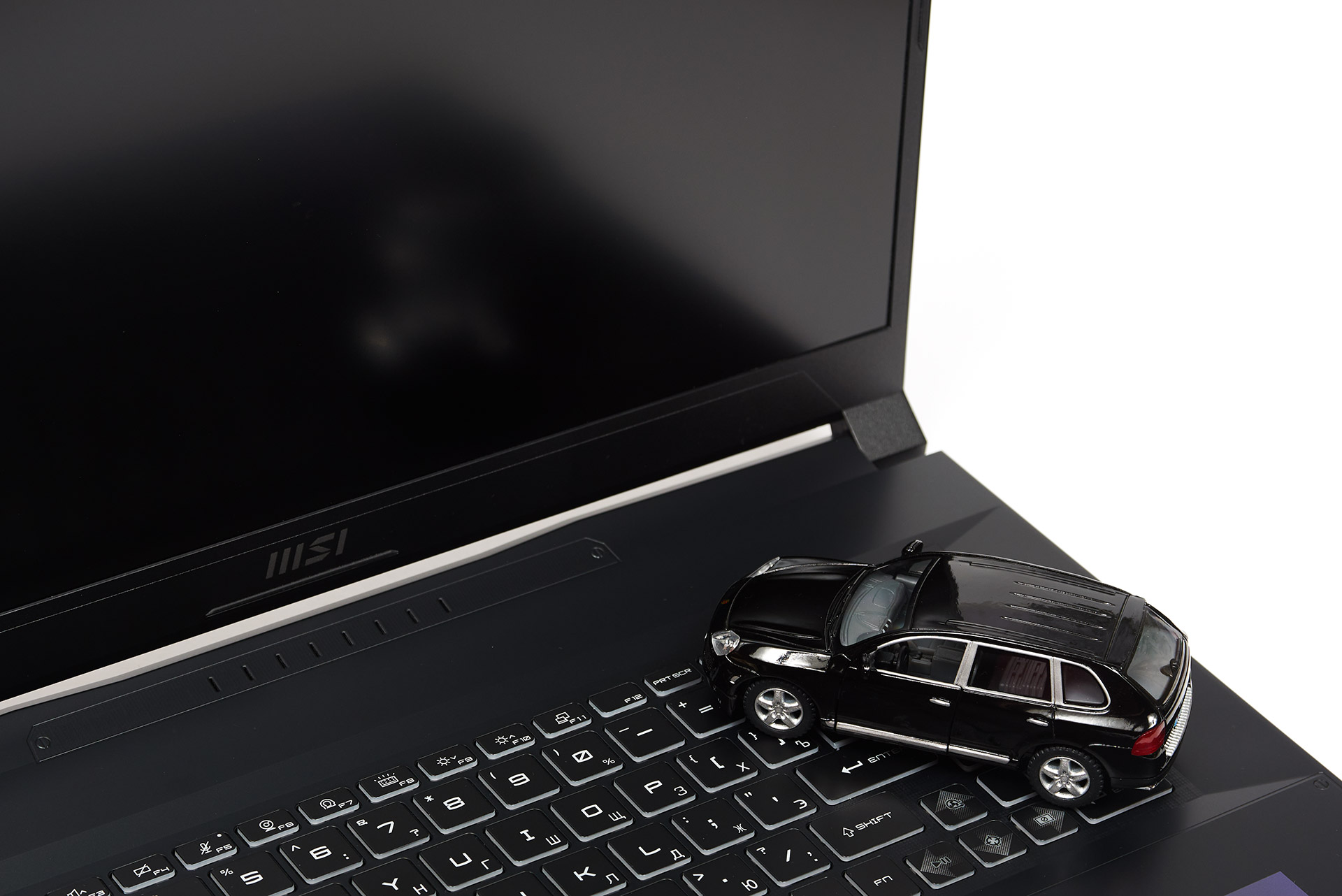

В ноутбуке установлена клавиатура островного типа с цифровым блоком и RGB-подсветкой клавиш, имеющих ход 1,7 мм.
Кнопка включения находится в основном блоке, но она полупрозрачна, так что небольшой шанс зря ее не нажать все же есть. Также она имеет отдельный светодиод янтарного цвета.
Игровые кнопки WASD также полупрозрачны и как другие имеют белые буквы, которые при работе подсветки сливаются со светом и почти не видны.
Кнопки-стрелки меньше размера клавиш основного блока и имеют дополнительные функции, вроде форсирования системы охлаждения, включения прицела или отключения экрана.
Подсветка кнопок полная, как букв, так и окантовки клавиш. Ее можно настроить в фирменном приложении MSI Center.
Над клавиатурой присутствуют вентиляционные отверстия.
Тачпад обычного размера, имеет две кнопки.
Экран
В MSI Katana 17 B12V установлена 17,3-дюймовая матрица с матовой поверхностью, разрешением 1920х1080 точек и частотой обновления 144 Гц.
Используется IPS-матрица NV173FHM-NX4 производства BOE.
Посмотрим на ее возможности, для чего будем использовать X-Rate i1 Display Pro, и программы Argyll и DisplayCAL с HCFR Colormeter. Яркость была установлена на уровне 120 кд/м², что равняется 47% от максимального значения.
Как видим, экран имеет покрытие цветового диапазона sRGB на уровне 55,6% и 40,4% DCI P3, чего недостаточно для работы с графическим контентом. Также пользователи будут испытывать недостаток цвета при повседневном использовании ноутбука. Цветовая температура равна около 7000К.
Яркость изменяется в диапазоне от 16,26 до 282,56 кд/м², а коэффициент контрастности колеблется от 1:1046 до 1:1065.

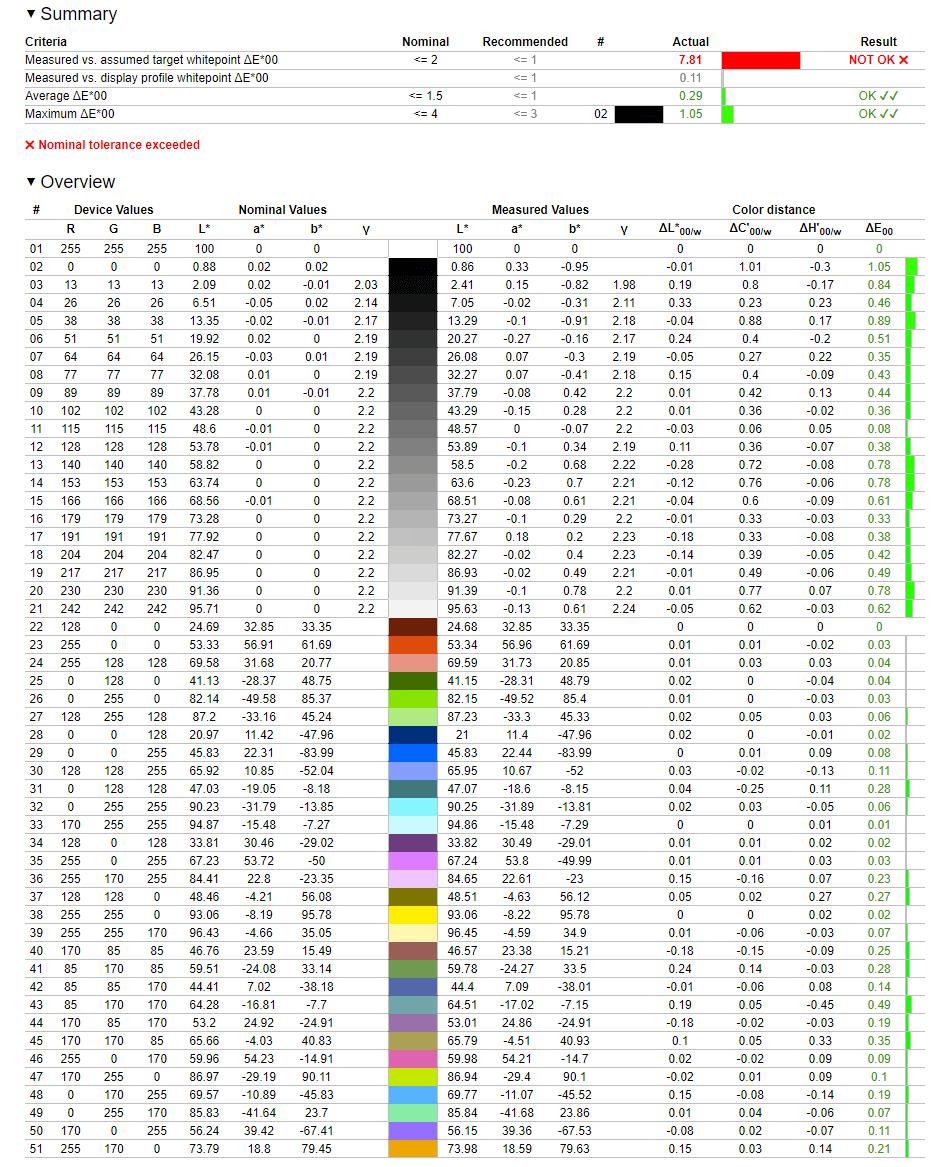

Экран обеспечивает достаточно точную цветопередачу в том диапазоне, который имеется, со средним отклонением DeltaE менее 1.
Внутреннее устройство

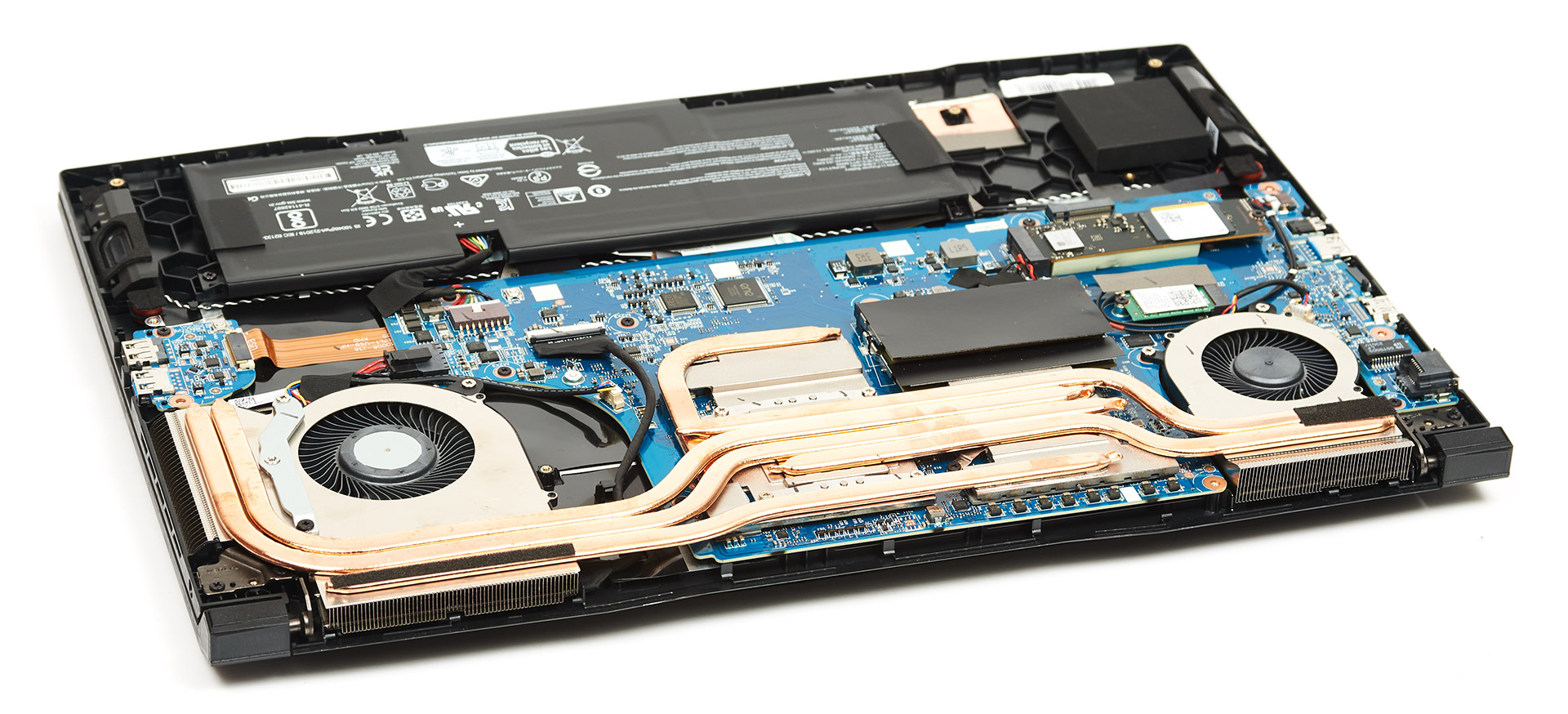

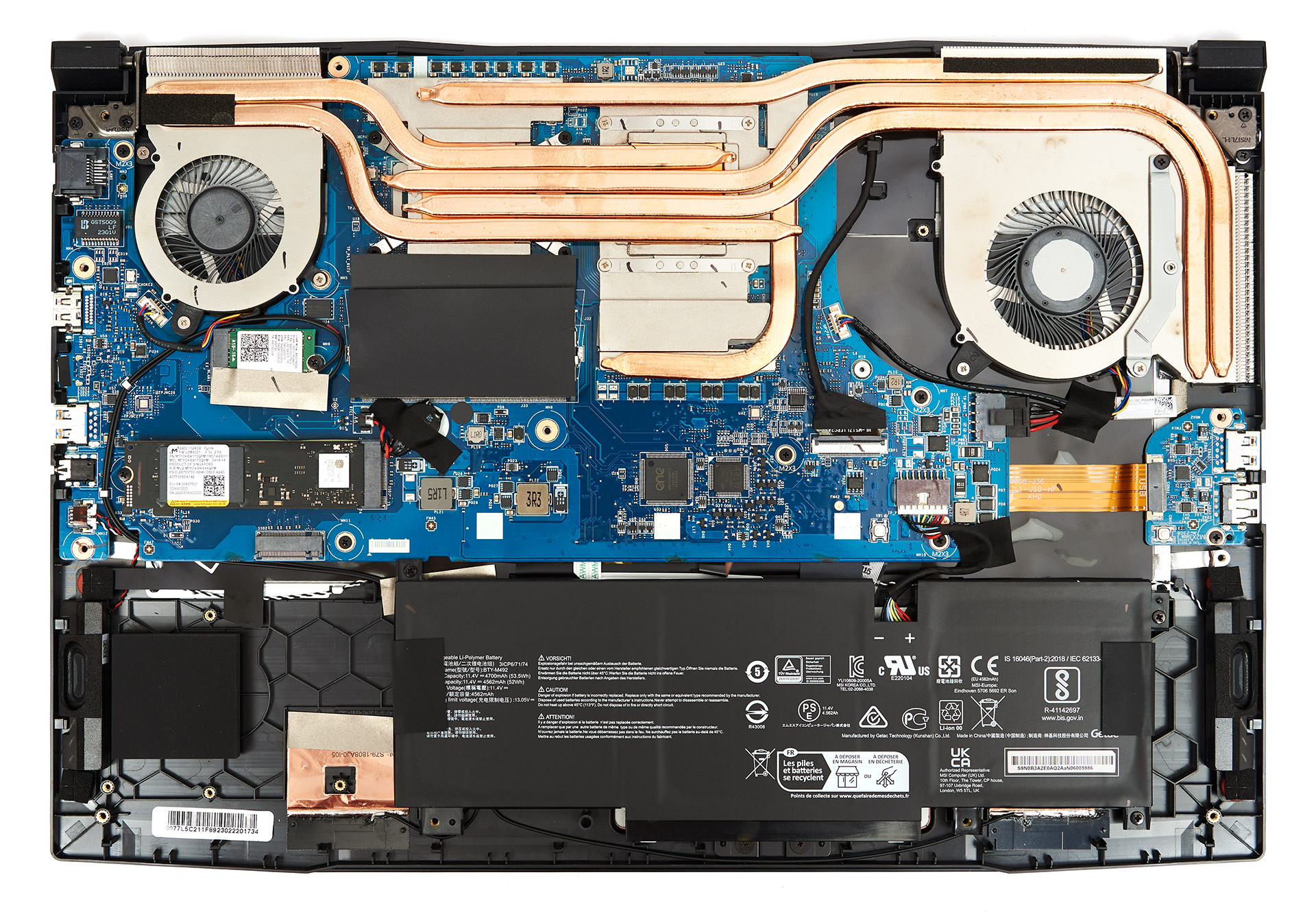

Ноутбук имеет обычную компоновку: материнская плата и система охлаждения занимает 2/3 плоскости устройства, в то время как аккумулятор находится в передней части.
Система охлаждения имеет два кулера с центробежными вентиляторами, один из которых маленький с одним радиатором и двумя тепловыми трубками, а другой имеет два радиатора, с которыми контактируют уже три тепловых трубки. Еще одна тепловая трубка установлена на пластине, контактирующей с GPU и видеопамятью.
В ноутбуке установлен аккумулятор на 4700 мАч с рабочим напряжением 11,4 В, что дает мощность 53,5 Вт.
Используется два модуля Samsung M425R1GB4BB0-CQKOL стандарта DDR5-4800 с общим объемом 16 ГБ. При необходимости пользователь сможет заменить их, но лэптоп не поддерживает объем ОЗУ более 64 ГБ.
Также установлен NVMe-накопитель Micron 2400 MTFDKBA1T0QFM на 1 ТВ с поддержкой шины PCI Express 4.0. Он выполнен на флеш-памяти стандарта QLC, так что космической производительности ожидать от него не стоит. Рядом с ним находится еще один разъем M.2, но закрепить второй SSD будет невозможно.
Для работы беспроводной сети используется модуль Intel AX201NGW, также поддерживающий Bluetooth 5.2.
В передней части по бокам установлены динамики в своих капсулах.

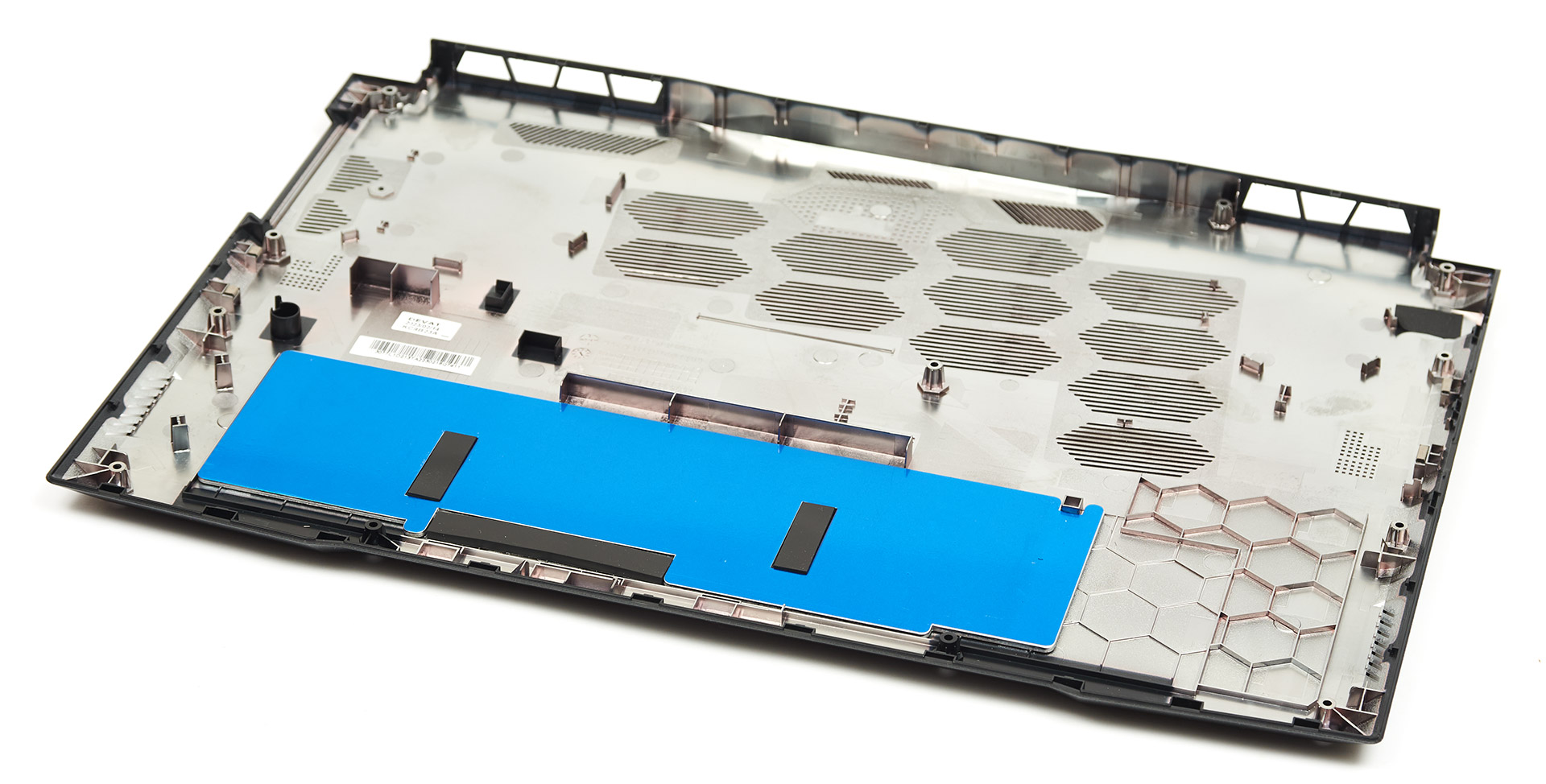

Все это накрывается металлизированной пластиковой крышкой, которая к удивлению оказалась очень тяжелой. Такое чувство, что эта деталь составляет половину массы устройства.

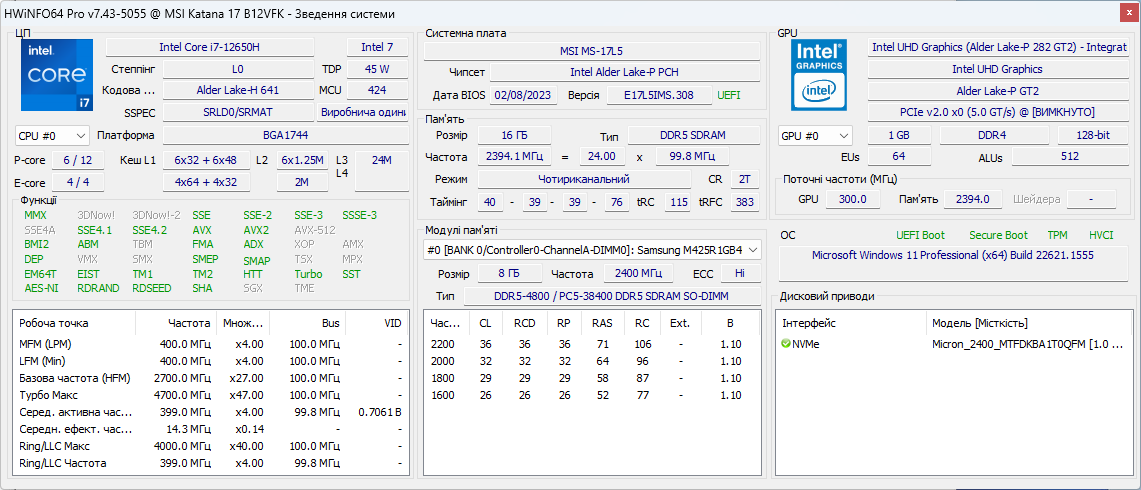

Полные характеристики ноутбука представлены на снимке с экрана утилиты HWiNFO.
В MSI Katana 17 B12V используется процессор Intel Core i7-12650H семейства Alder Lake. Он насчитывает шесть производительных ядер с поддержкой Hyper-Threading и четыре энергоэффективных ядра, что в сумме позволяет вычислять 16 потоков одновременно. Он работает на базовой частоте 2700 МГц, но благодаря технологии Turbo Boost может автоматически ускоряться до 4700 МГц. Кэш третьего уровня в нем равен 24 МБ, а уровень TDP составляет 45 Вт.
В реальных задачах он ускоряется до 4500 МГц при однопоточной нагрузке и 4100 МГц при обработке всех 16 потоков.
Два модуля памяти SO-DIMM работают в двухканальном режиме при скорости 4800 МТ/с и с таймингами 40-39-39-76.
Графическая система выполнена на мобильной карте GeForce RTX 4060 с 3072 потоковыми процессорами, работающими на частоте 1920 МГц с автоматическим ускорением до 2250 МГц. Чип также имеет 96 блоков текстурирования, 32 блока растеризации, 80 тензорных ядер и 20 ядер для ускорения трассировки лучей. Используется память GDDR6 объемом 8 ГБ, взаимодействующая с GPU через 128-битную шину. TGP-карты составляет 80 Вт и может динамически увеличиваться до 105 Вт.
В режиме 2D ноутбук может переключаться на встроенное в процессор видеоядро Intel UHD Graphics. Выбор карты можно настроить в MSI Center.
Программное обеспечение
Для поддержки ноутбука производитель предлагает установить фирменное приложение MSI Center, в котором можно выбрать сценарий работы устройства, режим функционирования графической системы, разгон, настроить подсветку, провести диагностику, обновить драйверы и т.д.
Эффективность системы охлаждения и уровень шума
Теперь проверим на что способна система охлаждения. Учитывая размеры устройства, чего-то необычного вряд ли стоит ожидать, и это касается всех подобных ноутбуков.
Для создания максимальной нагрузки привлекался стресс-тест AIDA64, который одновременно нагружал процессор и память. Режим работы системы в MSI Center — Balanced и Extreme Performance, выбор видеокарты — MSHybrid. Температура в помещении составляла 20 градусов по Цельсию.
Энергопотребление процессора в начале тестирования подскочило до 98 Вт, но затем нормализовалось на уровне 70–80 ватт с пиками до 89 Вт, а его частота не превышала 4100 МГц. Температура кристалла периодически доходила до 100 градусов, уровень шума достигал 40,7 дБ(А).
Тестирование видеокарты происходило в 3DMark в тесте Speed Way.

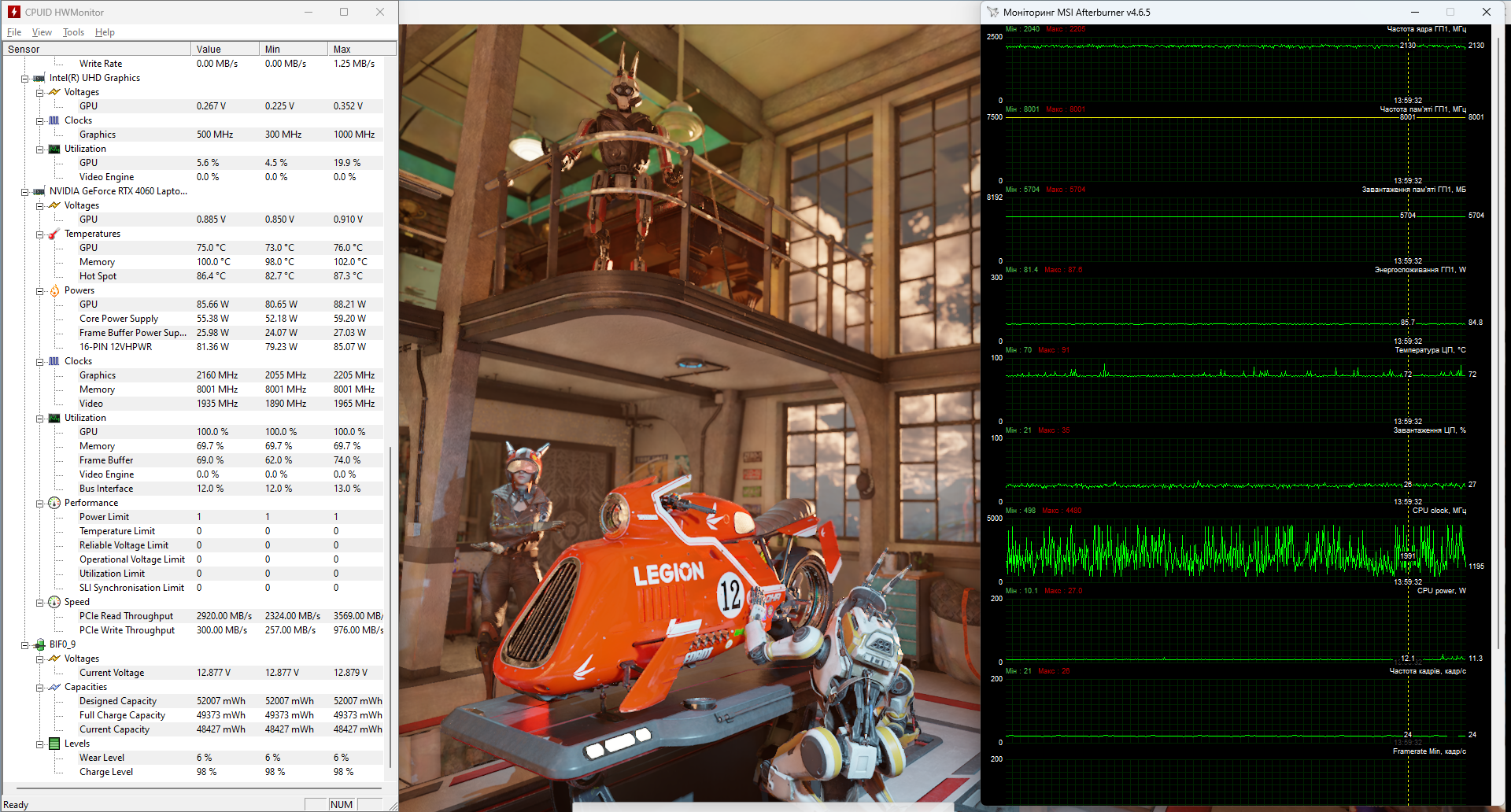

Здесь за полчаса GPU нагрелся до 76 градусов, но память доходила до 102 °C. Потребление не превышало 88 Вт, а уровень шума системы охлаждения — 40,5 дБ(А).
В режиме Extreme Performance процессор ведет себя довольно неожиданно, а именно с пиковых 86 Вт на старте его потребления снижается до 40-50 ватт, а частота и температура не превышает 3200 МГц и 80 градусов соответственно. Что-то какой-то странный экстрим-режим. Уровень шума составил 38,5 дБ(А).

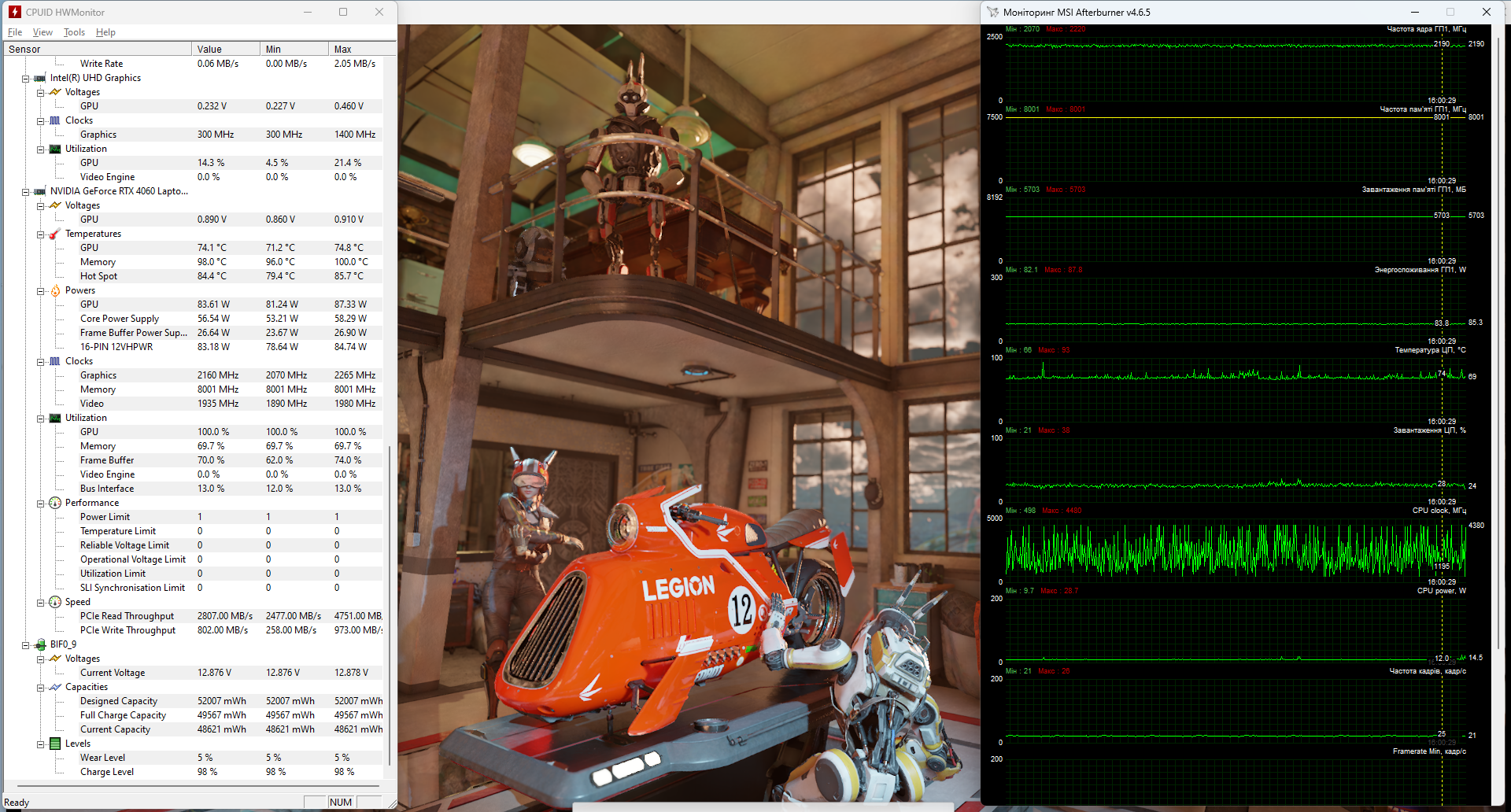

А вот видеокарта в этом режиме ускоряется лучше при том же энергопотреблении в 87 Вт. Температуры на градус-два меньше, но память снова имеет нагрев до 100 °C. Уровень шума доходил до 45,2 дБ(А).
Поменялись и температуры корпуса ноутбука.
Результаты тестирования
Общая производительность
PCMark 10
CPU-Z Benchmark
Cinebench R23
Geekbench 5
V-Ray 5 Benchmark
AIDA Cache & Memory Benchmark
Дисковая подсистема
Игровые программы
В играх с дискретной картой мы проверим три режима: Balanced, Extreme Performance и Extreme Performance OC, где частоту GPU поднимем на 200 МГц и переведем систему охлаждения на максимальную производительность. В играх использовалось разрешение 1920х1080 и пресеты с максимальным качеством графики и трассировкой лучей, где они имелись, с активированной технологией DLSS в режиме качество. В игре Diablo IV совершалась пробежка в течение минуты через город Kyovashad в сторону храма, также пробежка совершалась в Hogwarts Legacy через городок Hogsmeade в сторону Old Fool. В F1 22 использовалась трасса Имола.
3DMark
Assassin's Creed Valhalla
Cyberpunk 2077
Diablo IV
Недавняя игра демонстрирует неплохие показатели даже с пресетом качества графики Ultra. Конечно, в подземельях показатели редких событий могут снижаться и до 20 кадров в секунду, но это бывает не так часто. В целом ноутбук MSI Katana 17 B12V готов к такому испытанию.
F1 22
Far Cry 6
К сожалению, текстуры HD-качества с видеопамятью только 8 ГБ оказывают большое влияние на результат редких событий, поэтому для нормальной игры придется их выключать.
Hogwarts Legacy
А вот здесь GeForce RTX 4060 трассировку лучей не тянет, поэтому играть придется без них.
Red Dead Redemption 2
The Callisto Protocol
Total War: WARHAMMER III
Время автономной работы
Для проверки времени работы от аккумулятора было проведено несколько тестов с помощью PCMark. Тест Modern Office симулирует комбинированную офисную нагрузку. Второй тест измеряет время работы при воспроизведении видео формата Full HD, а Game позволяет понять, сколько сможет работать ноутбук под игровой нагрузкой. Яркость экрана зафиксирована на 120 кд/м², чтобы сравнить результаты с другими ноутбуками. Подсветка клавиатуры выключена, громкость динамиков была выставлена на 20%, использовался режим Balanced с автоматическим переключением видеокарты (MSHybrid).
Ноутбук имеет обычные показатели как для игрового устройства, и без проблем может проработать около 4 часов.
Выводы
Мобильная видеокарта GeForce RTX 4060, которой начали оснащаться новые модели ноутбуков, оказалась хорошей для игры в старые проекты, где средний fps может дотягивать до 100 кадров в секунду. Конечно, это справедливо для разрешения 1920х1080 точек, хотя экраны с большим количеством пикселей не станут помехой. А вот с современными играми уже не все так просто. Даже в Full HD придется использовать технологию масштабирования DLSS, иногда выбирать высокое качество графики вместо максимальной, или вообще выключать трассировку лучей, иначе геймплей выйдет за пределы комфортного. Ну хотя бы Diablo IV живо бегает на «ультрах» и на том спасибо.
MSI Katana 17 B12V — современный ноутбук с большой матрицей, за которой удобно играть и работать, но он относится к игровым устройствам начального уровня, поэтому не удивительно, что в нем установлен процессор прошлого поколения, 16 ГБ ОЗУ и видеокарта GeForce RTX 4060. С другой стороны, этого достаточно для разрешения Full HD, только огорчает матрица с ограниченным цветным пространством, с которой профессионально работать в графических редакторах не получится. Зато она имеет частоту обновления 144 Гц, что повлияет на плавность картинки в играх, а NVMe-накопитель в 1 ТВ позволит установить достаточное количество проектов. Также ноутбук оснащен современными интерфейсами типа WiFi 6 или USB Type-C с поддержкой DisplayPort. Аккумулятор не очень мощный, но его хватит на четыре часа работы или просмотра видео. И все это в большом и удобном корпусе с массой чуть более 2,5 кг.
В итоге имеем игровое устройство для неприхотливых пользователей, которые хотят познакомиться с лэптопами подобного рода, и для кого масса играет решающую роль при выборе.
