Подобно младшей модели ASUS Xonar U7 поставляется в картонной коробке средних размеров. Общая тема оформления напоминает Xonar U5: лицевая сторона упаковки занята наименованием продукта, его изображением и описанием основных возможностей, но цветовая гамма не позволяет спутать два устройства на полках магазина электроники. Из надписей на фронтальной поверхности коробки можно узнать о совместимости Xonar U7 с технологией Dolby Home Theater, наличии усилителя для наушников и поддержке сигналов с частотой дискретизации 192 кГц при разрядности 24 бит.
На тыльной стороне упаковки приведена конфигурация разъемов аудиокарты и ее комплект поставки, перечислены ключевые особенности звукового адаптера, о которых мы поговорим в процессе изучения продукта.
Упаковка снабжена фальш-крышкой, на ее внутренней стороне нанесена информация о применении в конструкции Xonar U7 технологии Hyper Ground, означающей разграничение слоев печатной платы, на которых находятся сигнальные и цифровые цепи, двумя медными слоями заземления.
Комплект поставки Xonar U7 ничуть не богаче, чем у младшей модели, в его составе нашлось место для DVD-диска с драйверами и ПО, интерфейсного кабель USB, руководства пользователя и адаптера Toslink.

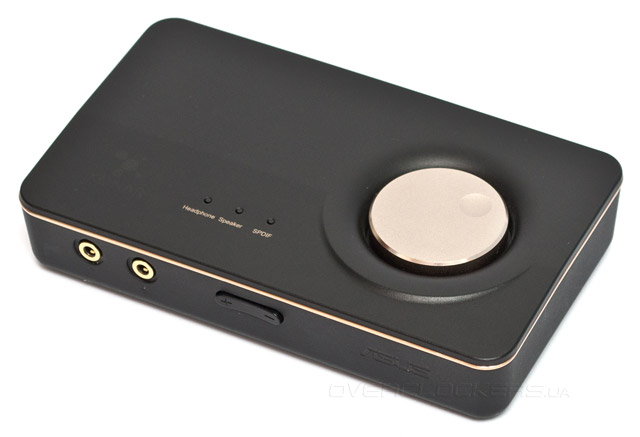

Внешне конструкция старшей модели практически идентична таковой Xonar U5. Отличия заметны в деталях: в ASUS Xonar U7 по периметру корпуса идет тонкая золотистая полоска, металлическая ручка регулировки громкости и переключения звуковых выходов также имеет золотистый окрас, а текущий режим вывода звука отображается яркими синими светодиодами.

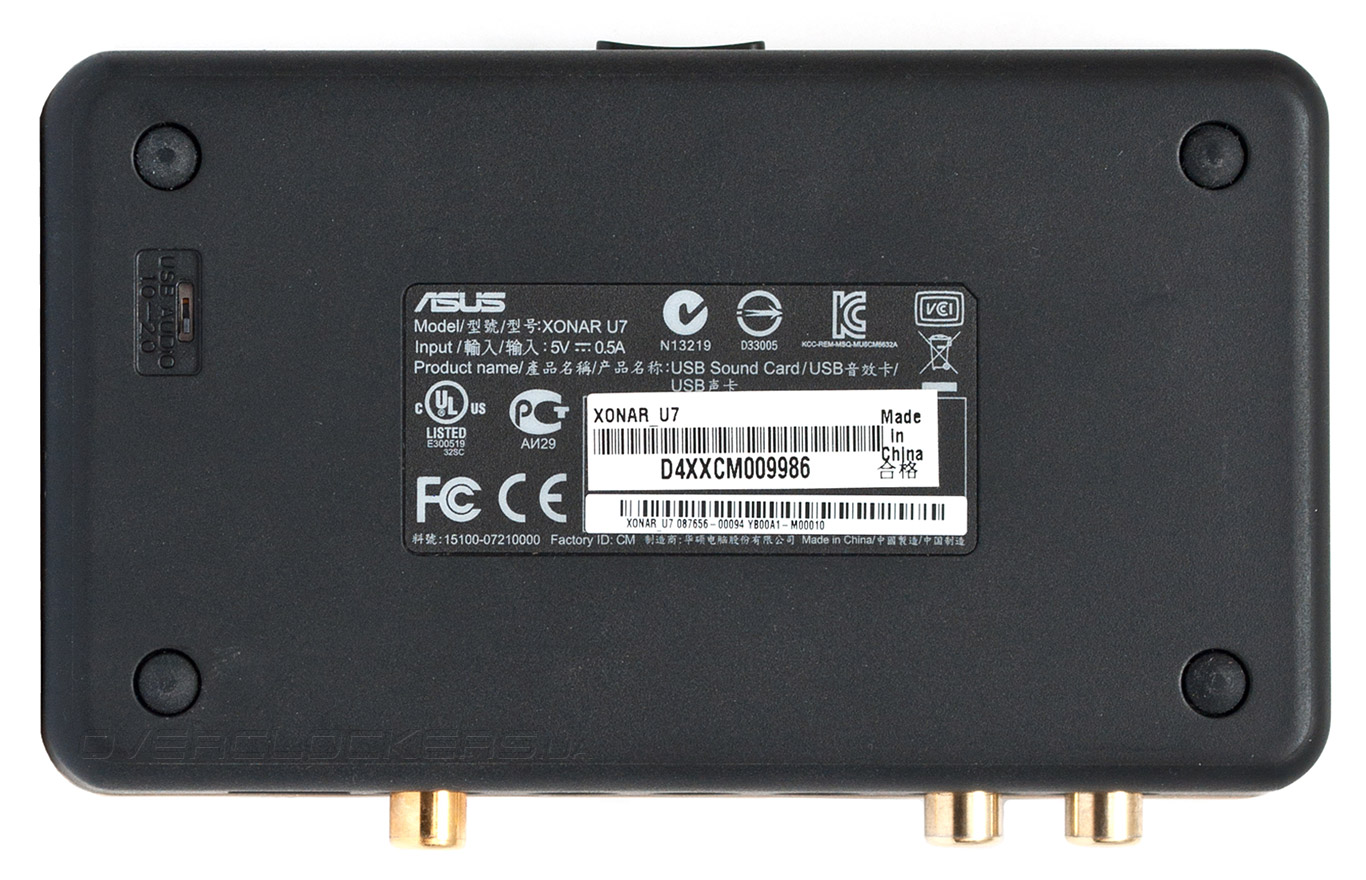

С обратной стороны устройства присутствует тумблер, переключающий режимы шины USB 1.1/2.0, и стикер, на который нанесены наименование продукта и его серийный номер. И, конечно, по углам устройства находятся резиновые ножки, препятствующие его скольжению на полированных поверхностях.
На передней грани звуковой карты находятся два порта 1/8″ (3,5 мм «джек»), один из которых отвечает за подключение наушников, а второй — комбинированный — совмещает функции микрофонного и линейного входов. Здесь же распложена пара аппаратных клавиш, регулирующих уровень усиления микрофона.

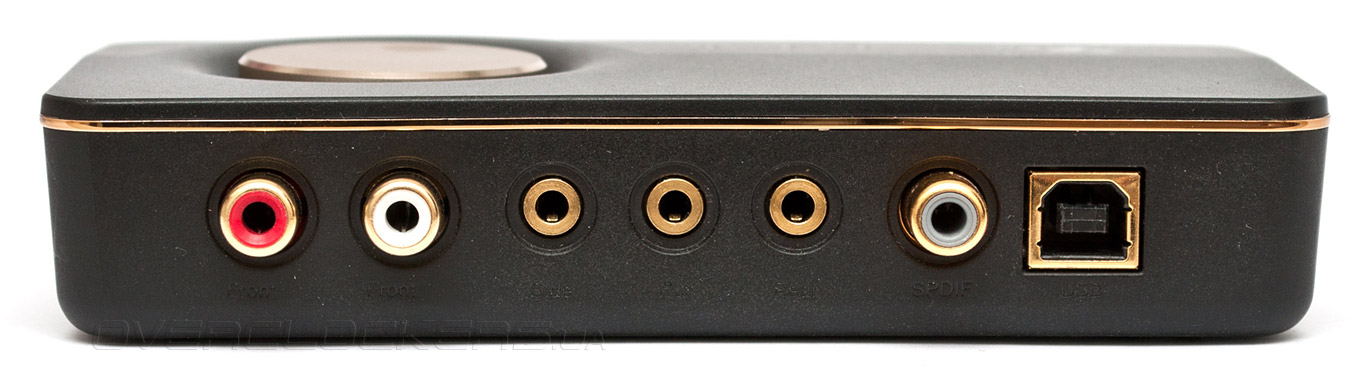

Большая часть разъемов находится с обратной стороны устройства. Здесь нашлось место для двух штекеров RCA, отвечающих за линейный выход, и трех разъемов 1/8″, которые обеспечивают подключение компонентов акустических систем 7.1, коаксиального порта S/PDIF, и разъема USB типа «В», предназначенный для подсоединения звуковой карты к ПК.
Внутри ASUS Xonar U7 оказалась на порядок интереснее, чем ее «младшая сестра». В основе аудиокарты лежит цифровой сигнальный процессор C-Media CM6632A с интерфейсом USB 2.0, поддерживающий до пяти двухканальных независимых аналоговых выходов, которые позволяют выводить звук в формате 7.1, а также двух стереофонических аудиовходов. Этот DSP обладает поддержкой цифрового интерфейса S/PDIF и возможностью обработки сигналов разрядностью 24 бит с частотой дискретизации 192 кГц. Интересно, что в схеме ASUS Xonar U7 применены сразу три опорных генератора, один из них — базовый — настроен на частоту 12 МГц и отвечает за тактование основах узлов DSP, тогда как два других — на 45,1 кГц и 49,1 кГц — служат для обработки аналоговых сигналов с частотами дискретизации соответственно 44,1 кГц и 48 кГц. В отличие от младшей модели для организации линейного выхода и вывода на наушники в ASUS Xonar U7 применен полноценный DAC Cirrus Logic CS4398, который обеспечивает «гармонические искажения + шум» на уровне –107 дБ(A) при динамическом диапазоне в 120 дБ. Для вывода остальных аналоговых каналов установлен более скромный цифро-аналоговый преобразователь — шестиканальный Cirrus Logic S4362, обладающий соотношением сигнал/шум на уровне 114 дБ. Замечу, что разъемы микрофонного входа и выхода на наушники распложены на отдельной дочерней плате, соединенной с основной PCB при помощи неэкранированных проводов, что может привести к ухудшению качества воспроизведения из-за влияния электромагнитных помех.
С обратной стороны печатной платы расположился чип флэш-памяти cFeon EN39LV010 для хранения микропрограммы DSP, аналогово-цифровой преобразователь Cirrus Logic СS5361 с паспортным отношением сигнал/шум 114 дБ и уровнем гармонических искажений 105 дБ (0,0006%), а также операционные усилители оконечных каскадов аналоговых аудиовыходов. Впрочем, такое решение не обладает значительным запасом мощности, из-за чего производитель не рекомендует использовать стереонаушники с внутренним сопротивлением более 150 Ом.
Что касается программного обеспечения, то ASUS Xonar U7 комплектуется оригинальным приложением Audio Center, которое предназначено для управления всеми функциями звукового адаптера. В левой части окна утилиты находятся переключатели, отвечающие за коммутацию входов и выходов, а вверху интерфейса распложена информационная панель, на которой выводится текущий режим работы аудиокарты и выбирается один из четырех предустановленных звуковых профилей, оптимизированных в соответствии с видеоиграми разных жанров. В том случае, если в качестве источника звука используются наушники — пользователи могут установить уровень усиления в зависимости от их внутреннего сопротивления.
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/21-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/22-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/23-asus-xonar-u7.jpg)
Программа Audio Center дает возможность задать конфигурацию многоканальной акустической системы, выбрать частоту дискретизации и разрядность выходного сигнала, а также настроить эффект, моделирующий звучание в различных окружениях.
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/24-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/25-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/26-asus-xonar-u7.jpg)

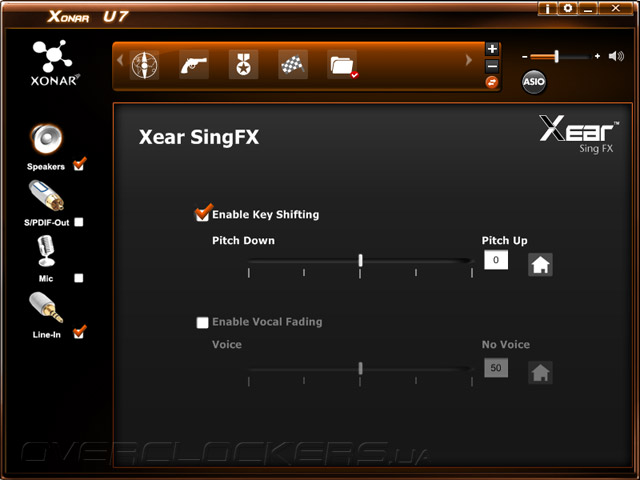

Среди фирменных особенностей, предлагаемых утилитой, следует отметить программный фильтр нижних частот Flex Bass II, функцию Xear SingFX, которая служит для модификации голоса в музыкальных композициях, а также Xear Surround Speaker, предназначенную для создания эффекта объемного звучания при использовании стереофонических акустических систем.
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/27-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/28-asus-xonar-u7.jpg)
![ASUS Xonar U7](/peripheral/asus-xonar-u5-u7/29-asus-xonar-u7.jpg)

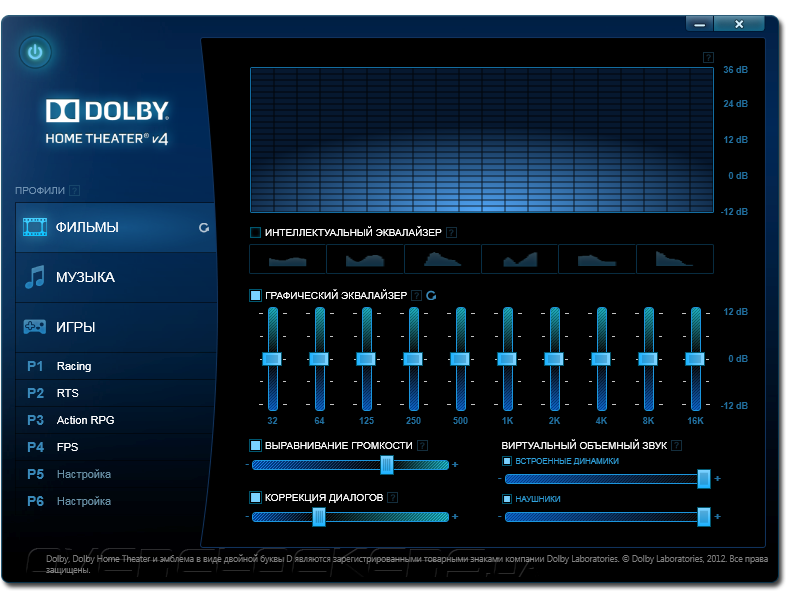

Наконец, ASUS Xonar U7 поддерживает работу программного продукта Dolby Home Theater, среди возможностей которого значится 10-полосный параметрический эквалайзер, автоматическое выравнивание громкости, виртуальный объемный звук и функция повышения четкости речи. Помимо ручных настроек программа предлагает несколько предустановленных профилей, соответствующих типичным моделям использования.
Таким образом, за счет поддержки технологии Dolby Home Theater и большего числа дополнительных возможностей комплектное ПО ASUS Xonar U7 выигрывает у младшего продукта. Что же касается сравнения аппаратного обеспечения, то даже несмотря на то, что установленные в Xonar U7 компоненты не претендуют на звание «премиальных», это существенный шаг вперед по сравнению с ASUS Xonar U5, который полностью оправдывает заметное повышение стоимости у старшей модели.
