Stage 4: работы внутри клавиатуры с потерей гарантии

С разборкой корпуса клавиатуры, скорее всего, будет потеряна гарантия на неё — если только она не продавалась в виде, собственно, barebone-набора для самостоятельной сборки. Впрочем, есть как минимум две причины, по которым есть смысл лезть внутрь ради тюнинга:

  • стабилизаторы;
  • шумовиброизоляция.

Тюнінг клавіатур. Частина 2: практика

Теперь, когда мы уже разобрались со смазкой свичей, будет проще объяснить сущность доработок еще одного компонента клавиатуры — стабилизаторов. Это специальные крепления для длинных клавиш (Shift, Enter, Backspace, пробел) для того, чтобы такая клавиша равномерно двигалась при нажатии на разные ее части, имея только один переключатель по центру. На клавиатуре стабилизаторов несколько: в случае 60/65/75% их четыре (три длины 2U для левого Shift, Enter и Backspace, плюс один 6.25U или 7U для пробела), в TKL и 96% — пять (добавляется еще один 2U для правого Shift), а в полноразмерных — семь (потому что Enter и «0» на нампаде также удлинены).

Тюнінг клавіатур. Частина 2: практика

Есть две самые популярные конструкции, известные по названиям оригинальных производителей — Cherry MX (странно, правда?) и Costar. Другие гораздо менее распространены и не очень удобны при замене кейкапов, потому что боковые ножки с них остаются на кейкапе и их нужно снимать оттуда плоскогубцами.

Тюнінг клавіатур. Частина 2: практика

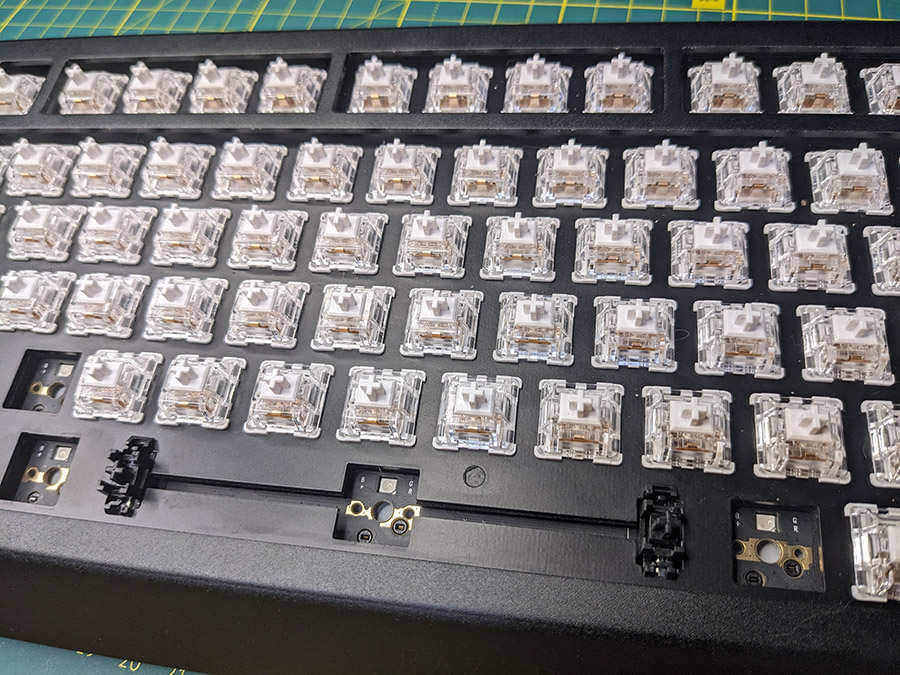

Проблема стабилизаторов типа Cherry MX в том, что они имеют конструкцию из двух «недо-свичей» (корпуса, внутри которых движется ножка, но ничего не нажимает) и металлического провода, который эти недо-свичи объединяет между собой. Это решает главную задачу — обеспечить срабатывание длинной кнопки при нажатии на ее край, но может добавить много дополнительных нежелательных звуков и вибрации. И для исправления есть несколько методов.

Тюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практика

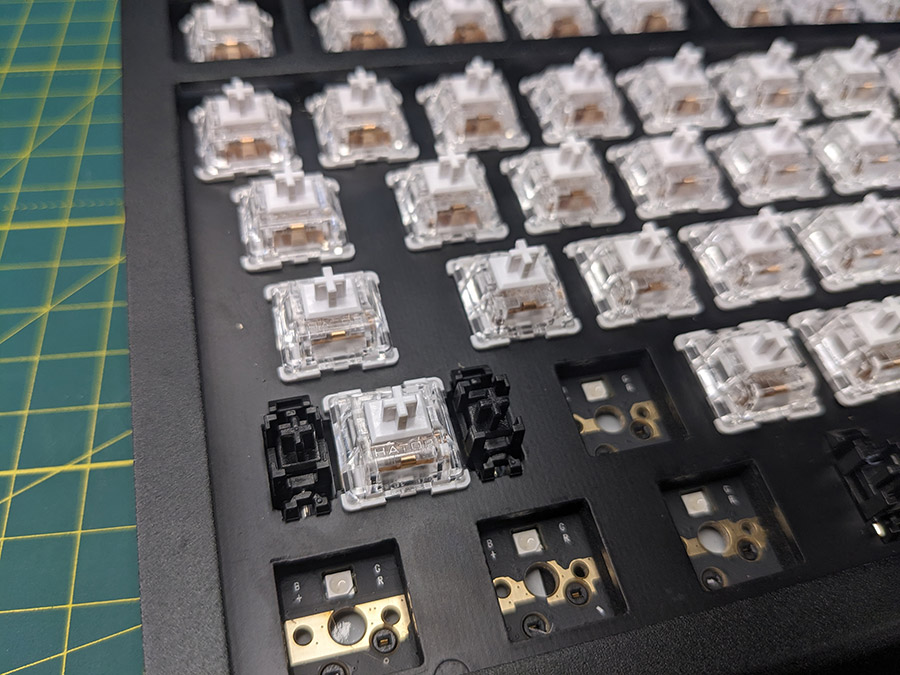

Во-первых, это замена стабилизаторов с тех, что крепятся на плейт (plate-mount) с помощью пластиковых застежек на те, что прикручиваются винтами к PCB (PCB-mount или screw-in). Жесткое крепление сильно помогает с вибрацией.

Тюнінг клавіатур. Частина 2: практика

Это настолько важно, что даже Razer, указывая на потерю гарантии, рекламируют для Blackwidow V4 75% поддержку ее PCB возможности вкрутить screw-in вместо родных смазанных с завода plate-mount!

Тюнінг клавіатур. Частина 2: практика

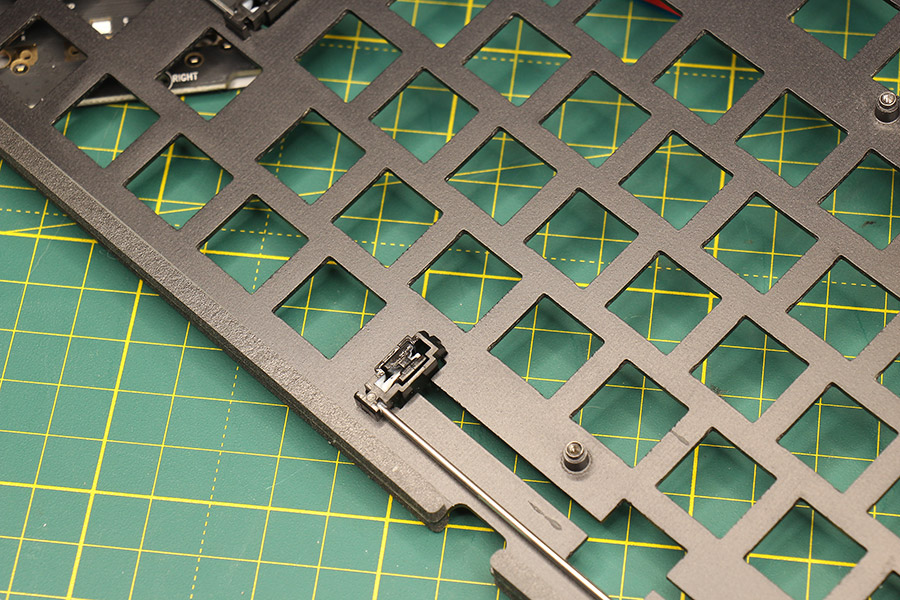

От CIY Tester 68 трудно было ожидать иное, чем plate-mount, учитывая ее цену.

Тюнінг клавіатур. Частина 2: практика

Ну а Razer Huntsman V2 является примером использования стабилизаторов типа Costar.

Тюнінг клавіатур. Частина 2: практика

Как всегда, несколько разных компаний предлагают свои screw-in стабилизаторы: Durock, Tecsee, TX... У энтузиастов есть аргументы, почему одни лучше других, для первых экспериментов это не очень важно. А вот важно следить, чтобы в наборе было нужное количество стабилизаторов и правильная длина провода для пробела.

Тюнінг клавіатур. Частина 2: практика

Далее, стабилизаторы нуждаются в дополнительной шумовиброизоляции между ними и PCB в виде небольших пороновых прокладок.

Тюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практика

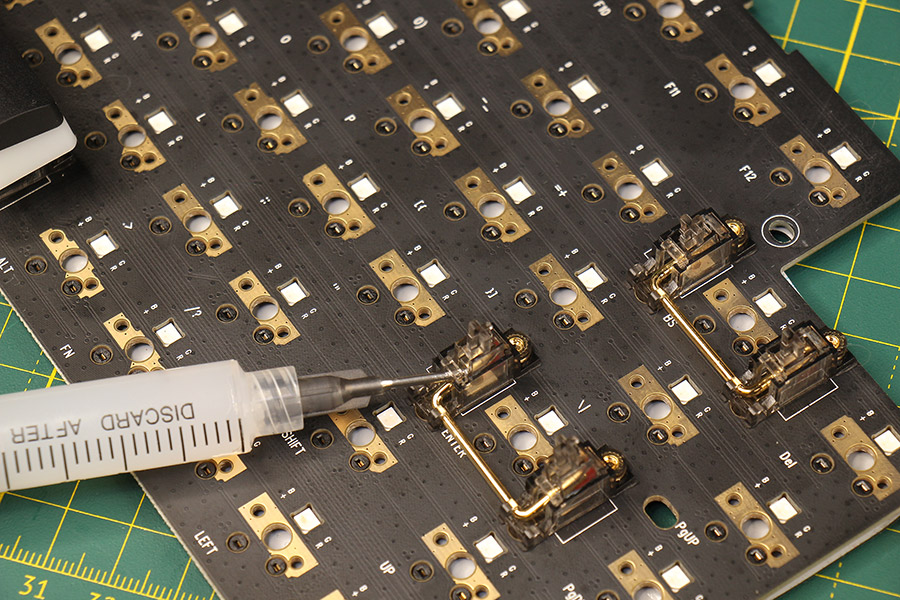

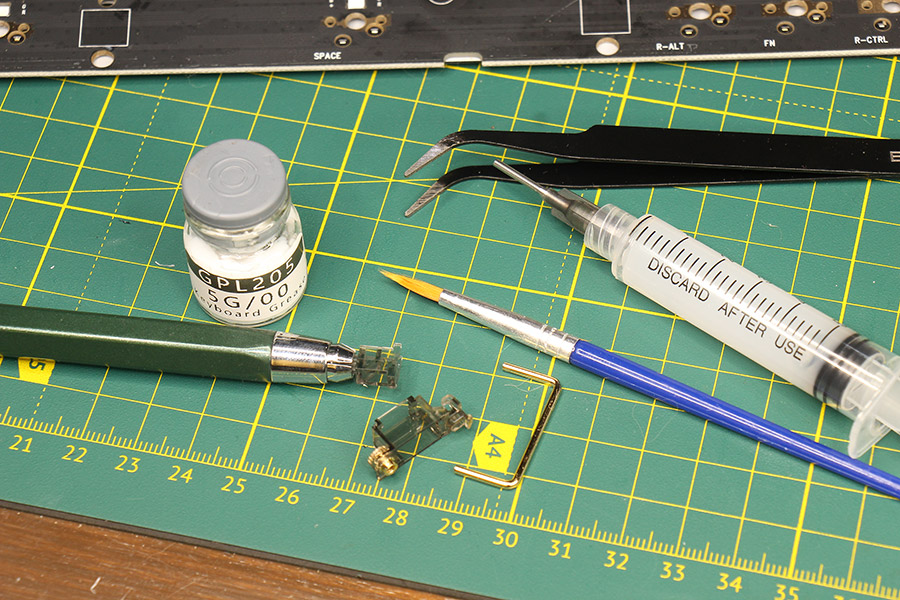

Они также выигрывают от смазки, причем масштабы больше, чем в свичах. Корпуса лучше осторожно смазать тем же Krytox 205, а вот металлический провод на концах обычно смазывают диэлектрической смазкой типа Permatex с помощью шприца. Здесь тоже важно не переборщить. Если смазанный свич работает уже условно навсегда, то смазку стабилизаторов иногда надо возобновлять с помощью того же шприца, потому что со временем она сходит.

Тюнінг клавіатур. Частина 2: практика

Наконец, и это уже более субъективная модификация, к конструкции стабилизатора можно добавить слой уплотнения из медицинского пластыря или другого материала — так называемый holee mod. Есть соответствующие подробные руководства по процессу, и также предостережение, что эта доработка может сделать ощущение от нажатия более вязким. Поскольку целью нашей сборки Blackwidow V4 75% является тишина, то были использованы наклейки, которые поставляются вместе с выбранными screw-in стабилизаторами от Durock. Вот так звучит Razer Blackwidow V4 75% со свичами HATOR Aurum Milky Way и смазанными screw-in стабилизаторами Durock:

Тюнінг клавіатур. Частина 2: практика

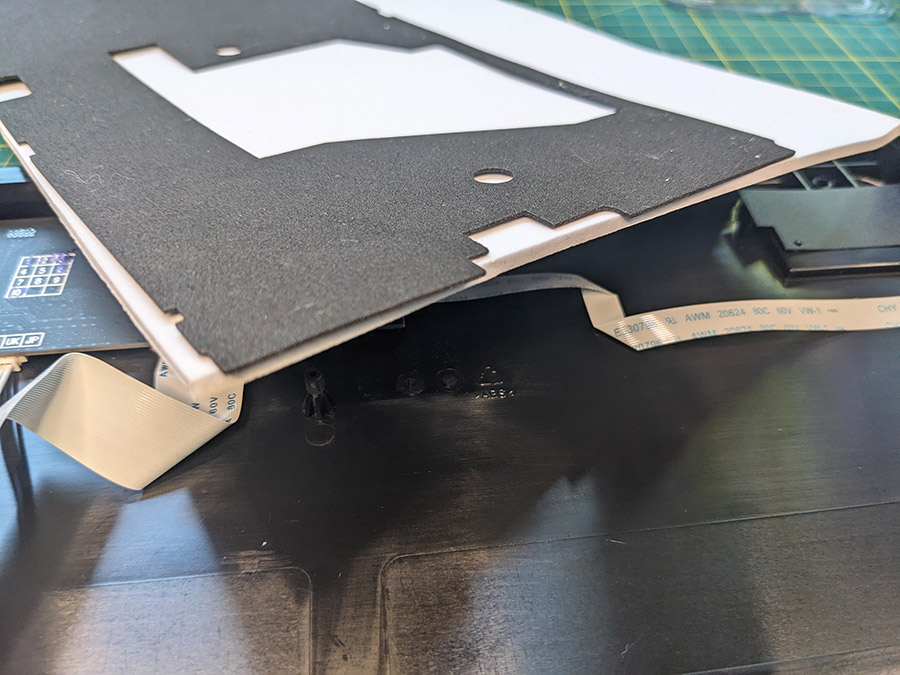

Шумоизоляция в корпусе клавиатуры может означать несколько слоев. В первую очередь, это слой между плейтом и PCB, а также между PCB и нижней частью корпуса. Если их нет с завода или они плохого качества, то есть смысл добавить самостоятельно, обычно из пенного материала (поэтому их называют «фоам», от английского foam, пена). Нижнюю при этом вырезать несложно, а вот верхняя должна иметь квадратные вырезы по количеству клавиш на плейте, так что вручную вырезать будет довольно долго. Также надо учитывать толщину (обычно 1-3 мм), потому что слишком толстая шумоизоляция просто не позволит собрать клавиатуру обратно. Какие материалы использовать для этой работы является предметом бурных споров энтузиастов и достаточно серьезных исследований, которые можно найти в Сети.

Тюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практика

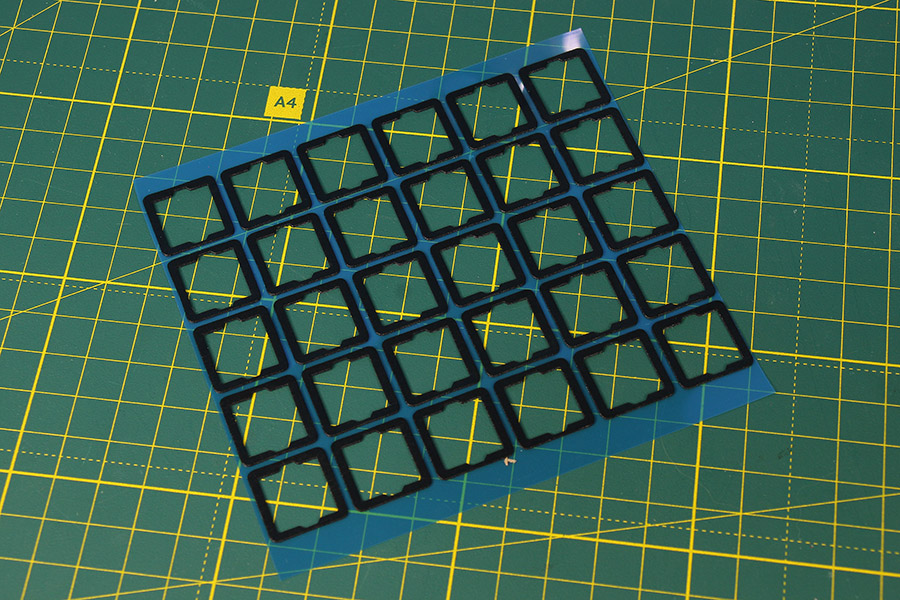

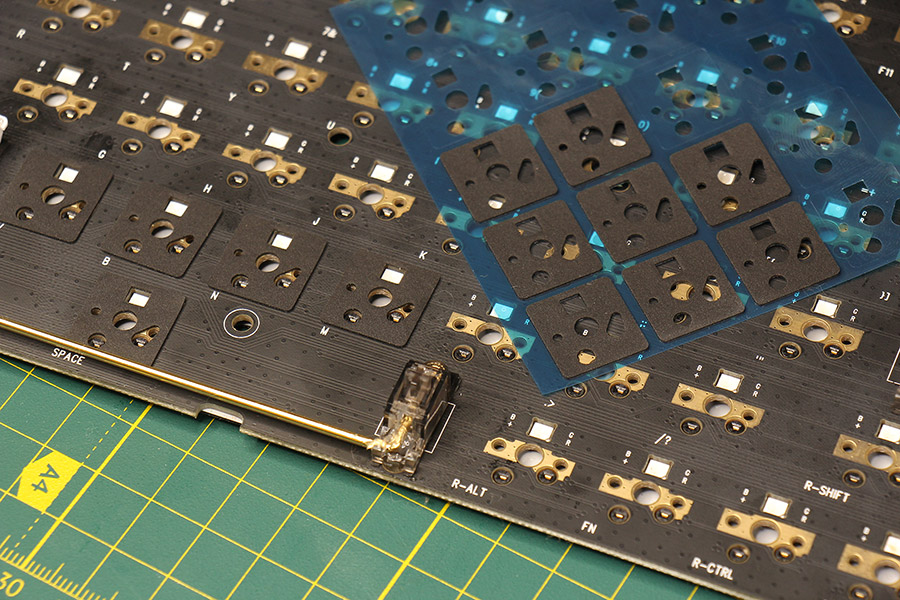

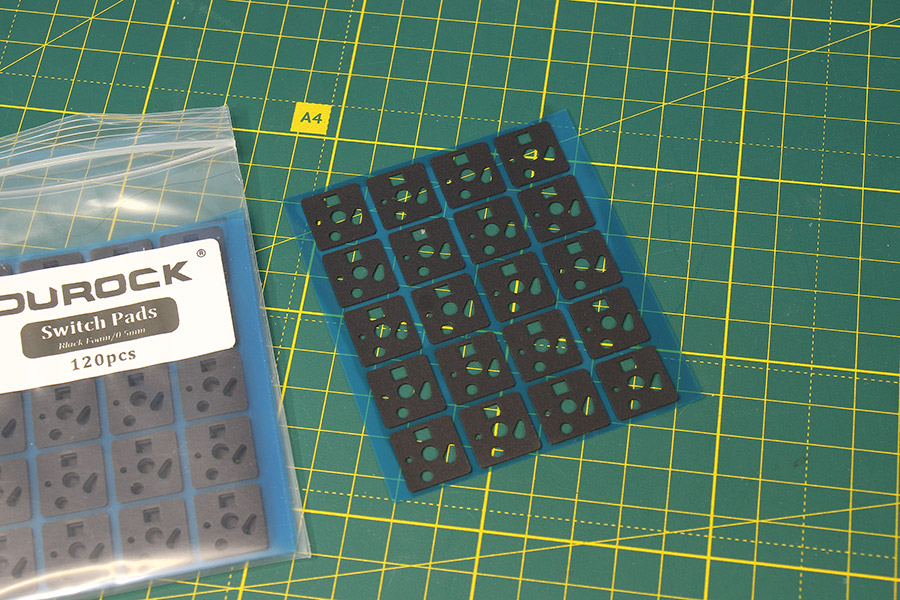

Кроме этого, есть свитч-пады (switch pads) в виде тонких пороновых прокладок, наклеиваемых на PCB в места установки переключателей для уменьшения вибрации и призвуков. Подобные же прокладки существуют для плейта. Наконец, есть так называемый «тейп мод» (tape mod). Это модификация PCB, когда с обратной стороны наклеивают в один или несколько слоев... полоски малярного скотча. Звучит подозрительно, но доказано положительно влияет на звучание клавиатуры.

Тюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практика

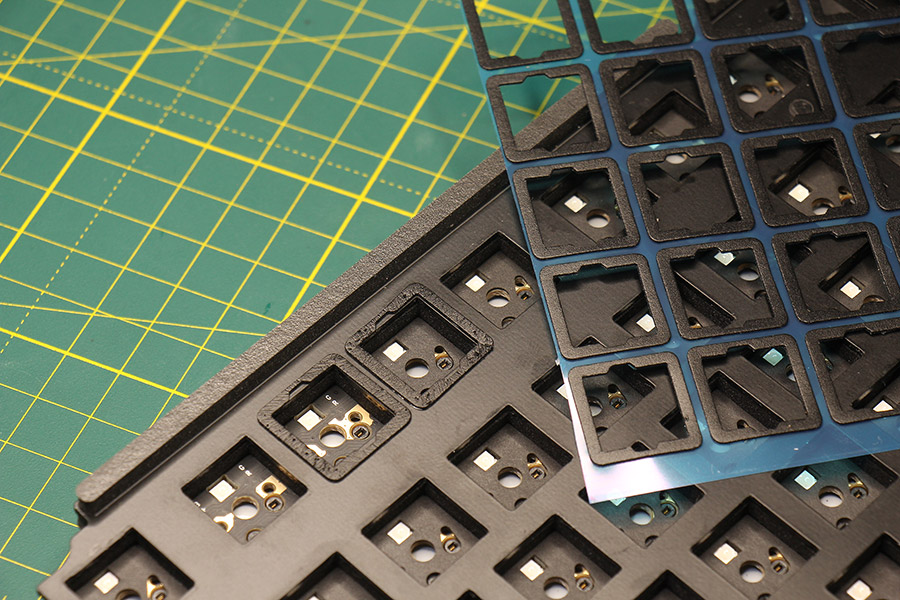

В случае Razer Blackwidow V4 75% производитель сделал tape mod заводским методом из более цивилизованного материала, и пена между плейтом и PCB также замечательная. А вот свитч-падов нет, поэтому взяли их от Durock. Прокладки на плейт уже не проявили себя никак дополнительно, а клеить их довольно трудно, поэтому сборка осталась всего c двумя налепленными прокладками.

Тюнінг клавіатур. Частина 2: практикаТюнінг клавіатур. Частина 2: практика

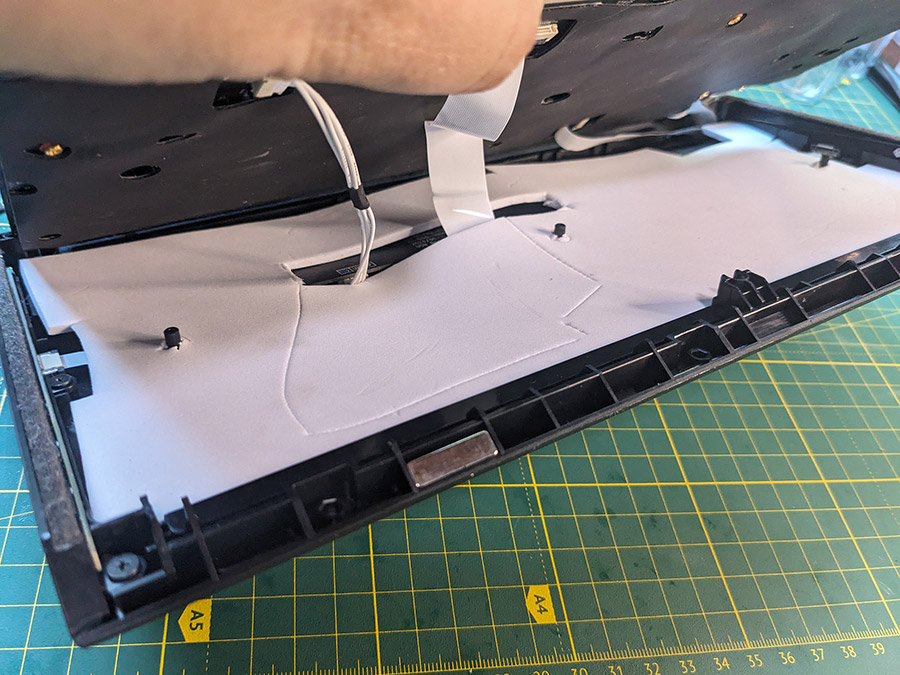

Нижний слой шумоизоляции между PCB и корпусом выглядит слишком тонким, всего 1 мм пены. Его мы заменили на 3-миллиметровый, для чего потребовалось вырезать по шаблону в виде оригинального фоама. Лягло плотно, но собралось без проблем.

Тюнінг клавіатур. Частина 2: практика

У CIY Tester 68 есть силиконовая прокладка между плейтом и PCB и очень примитивная шумоизоляция снизу. Свич-падов и тейп мода нет, да и не ожидалось за ее цену. Это хороший кандидат на доработку, по отзывам от CIY Tester 68 можно добиться вполне приличного звучания после тюнинга, но это выходит за рамки данной статьи, сосредоточенной на клавиатуре Razer.

Итак, вот так в итоге выглядит и звучит законченный проект: клавиатура Razer Blackwidow V4 75% с PBT-кейкапами Dark Project KS-49 типа «пудинг», артисаном Razer Sneki Snek Keycap, смазанными и пофилмленными бесшумными переключателями HATOR Aurum Milky Way Silent, смазанными screw-in стабилизаторами Durock V3, свитч-падами Durock и более толстым нижним фоамом.

Stage 5: самостоятельная сборка клавиатуры из barebone-набора

Описав весь путь переделки и улучшения серийной клавиатуры от Razer, нельзя обойти тему обратного и популярного пути — сборки собственной клавиатуры из barebone-набора, который продается без свичей и кейкапов. То есть, здесь весь тюнинг можно делать сразу в процессе сборки, не потеряв при этом гарантию. А еще сэкономить на родных переключателях и клавишах. И получить наслаждение от того, что построили что-то самостоятельно.

Тюнінг клавіатур. Частина 2: практика

Не все баребоны одинаковы. Например, CIY Tester 68 поставляется уже собранным. Для финальной сборки достаточно просто взять нужное количество свичей и желаемые кейкапы, и вставить их на свои места, что можно делать даже без инструментов.

В других случаях, набор поставляется именно в комплекте для сборки, когда все детали клавиатуры лежат отдельно и задачей покупателя является буквально создать собственную «кастомную» клавиатуру.

Что дальше? Для автора — пожалуй, уже ничего на время, потому что все клавиатурные фантазии реализованы и потребности закрыты. В общем, если еще глубже погружаться в это хобби, то можно собрать полный кастом с покупкой корпуса и PCB отдельно от разных производителей. Плюс, окунуться в разноцветный мир групбаев раритетных наборов кейкапов (жаль, что придётся принести в жертву RGB-подсветку). Наконец, можно дойти до не-QWERTY раскладок и чего-то типа ортолинейной или эргономичной клавиатуры. А можно и не доходить, потому что не все глубины хобби обязательно изучить собственноручно, чтобы получать удовольствие от того, что уже сделано. Главное, чтобы хобби приносило радость. Желаем вдохновения!
