Сегодня у нас на тесте, как странно бы это не звучало, игровой блок питания ASUS ROG STRIX 550G, который принадлежит серии Republic of Gamers. Производитель заявляет о применении компонентов премиального качества, увеличенных радиаторах для снижения температуры силовых компонентов, надежного и тихого вентилятора, а также о гарантийном сроке десять лет. Довольно громкие заявления — будем разбираться в их правдивости.
ASUS ROG-STRIX-550G
| Модель | ASUS ROG-STRIX-550G |
|---|---|
| Страница продукта | ROG-STRIX-550G |
| Мощность, Вт | 550 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульные |
| Мощность канала +12V, Вт (А) | 540 (45) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 100 |
| Мощность канала –12, Вт (А) | 3.6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Типа подшипника | Качения |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/2x (6+2) |
| Количество кабелей/разъемов для SATA | 2/8 |
| Количество кабелей/разъемов для IDE | 1/3 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP |
| Размеры (ШхВхГ), мм | 150х86х160 |
| Гарантия, мес | 120 |
| Стоимость | 3550 грн |

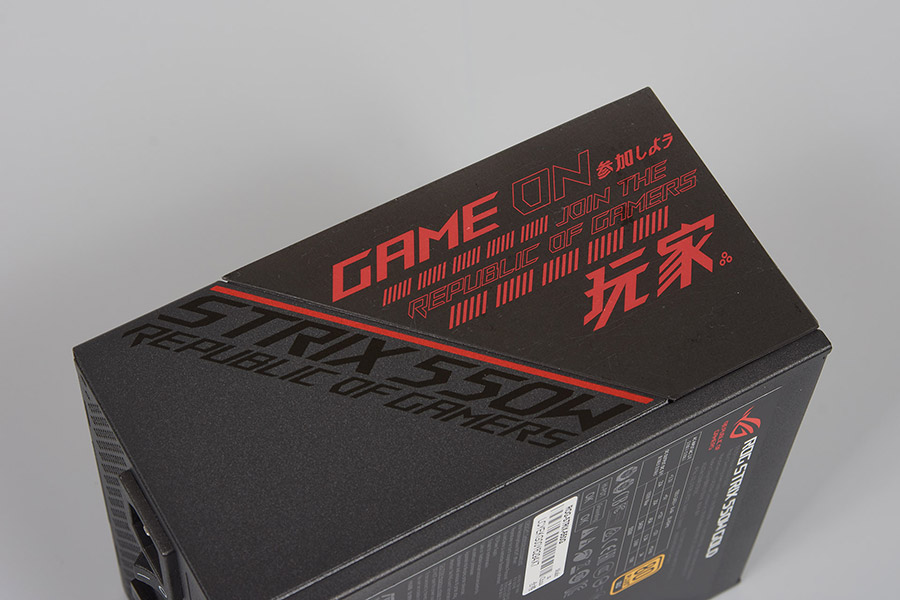

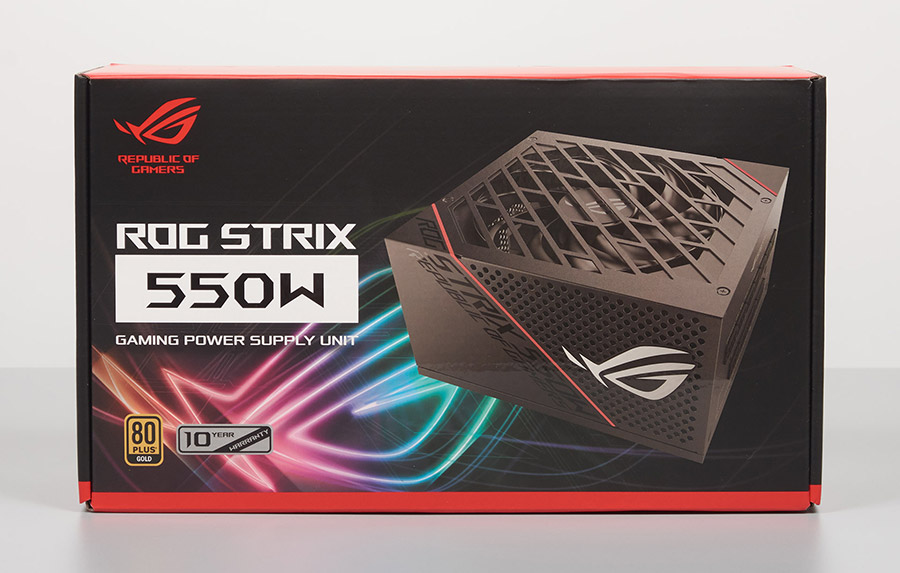

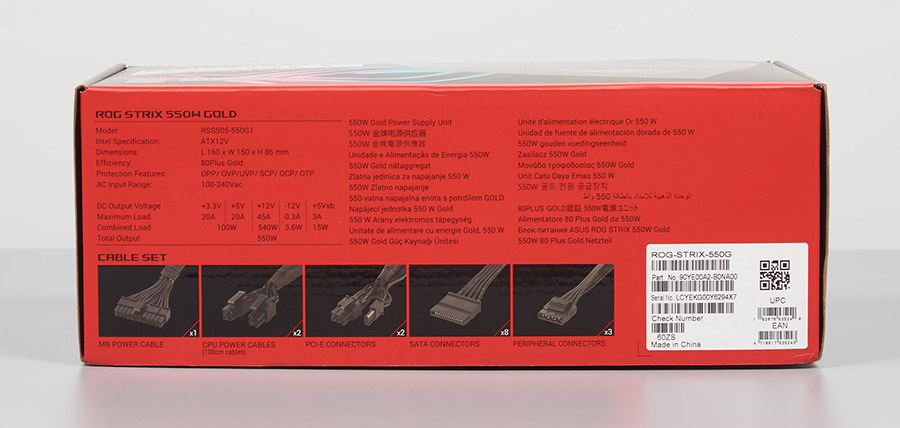

Дизайн коробки выполнен в красно-черных тонах. На лицевой грани есть фото блока питания и название модели, на боковой — присутствует табличка с техническими характеристиками и информацией о количестве кабелей и разъемов, на нижней есть информация об отличительных особенностях блока.
В коробке находится блок питания, два силовых кабеля питания с разными вилками, комплект разных кабельных стяжек и винтов крепления, инструкция, комплект наклеек и магнитов.

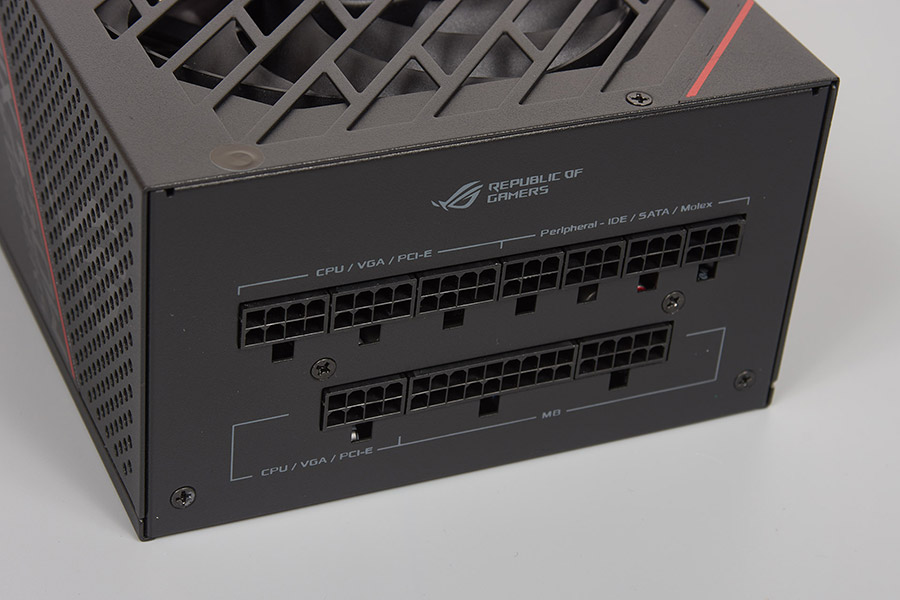

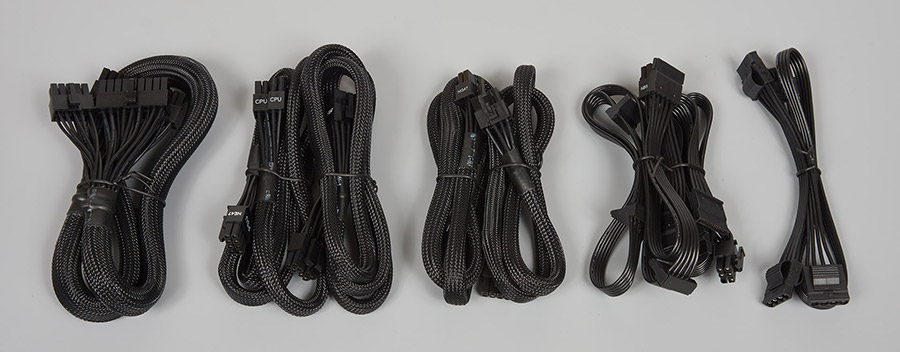

Блок питания с модульными кабелями, их количество и длина следующие:
- один на питание материнской платы (610 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (100 см);
- два с одним 8-контактным (6+2) разъемом для питания видеокарты PCI-E (67,5 см);
- два с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см).
Кабели для питания накопителей SATA и IDE выполнены в виде шлейфов с черной изоляцией. Все силовые кабели по линии 12 В имеют изоляцию черного цвета и обтянуты черной оплеткой, при этом примерно в середине кабеля установлена небольшая плата с конденсатором для дополнительной фильтрации питания, внешнее ее почти не видно, можно только нащупать, видимо поэтому и используется оплетка чтобы скрыть плату. Все провода мягкие и длинные, ROG-STRIX-550G должен отлично стать в большие корпуса с нижним расположением блока питания.

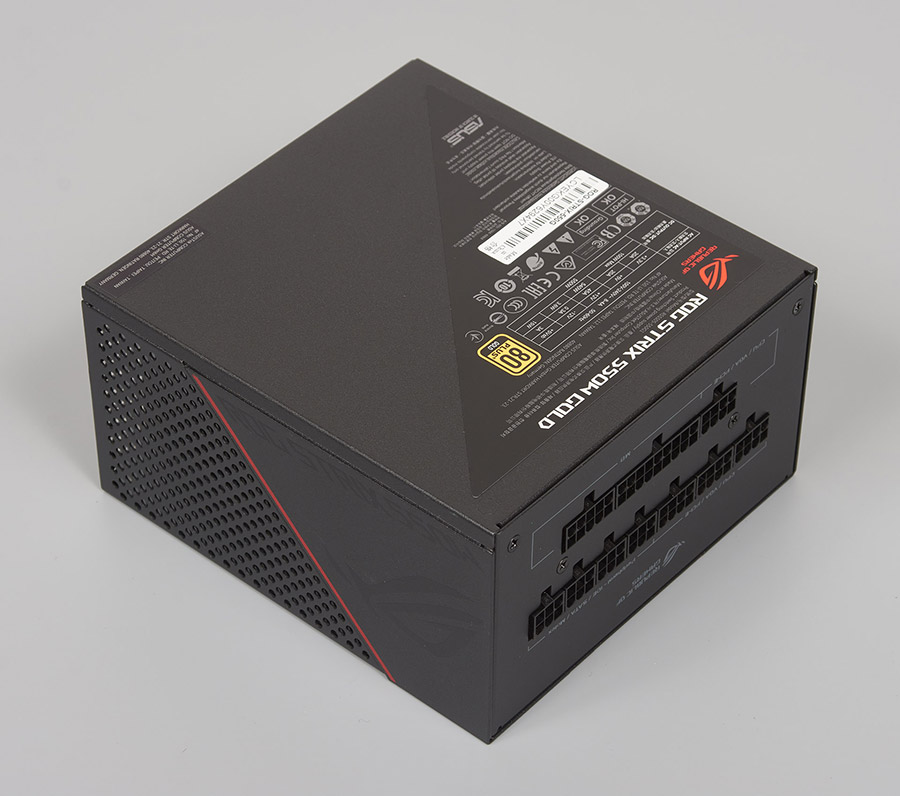

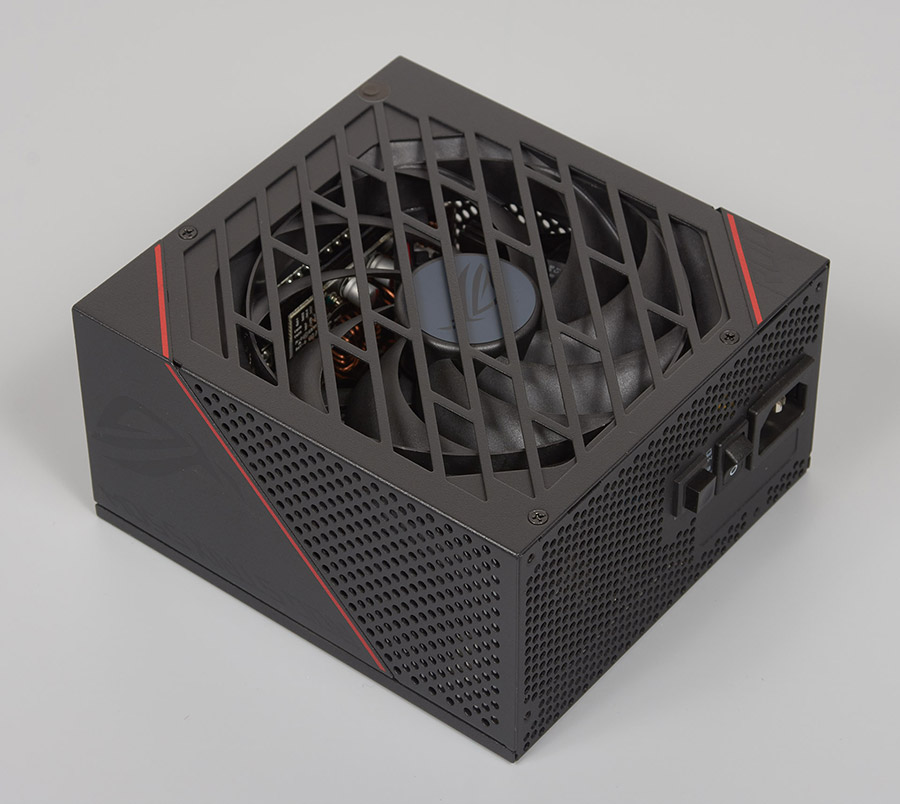

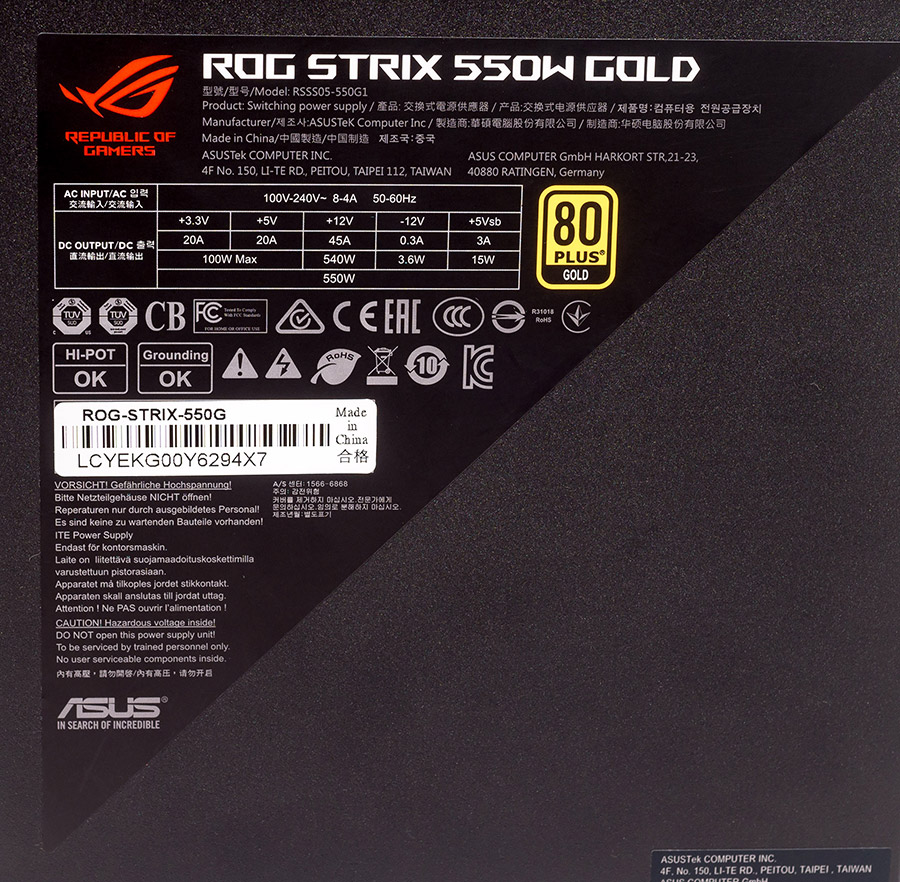

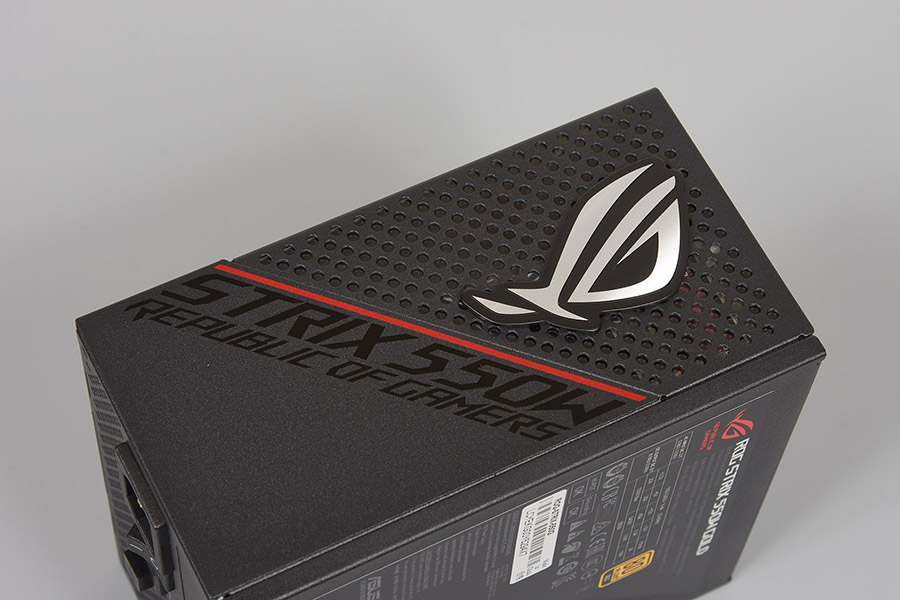

Внешне корпус устройства выглядит отлично, дизайн общий для линейки Republic of Gamers, окрашен черной матовой краской. На боковых гранях наклейки черного цвета с красными элементами, на тыльной стороне блока есть бирка с характеристиками.

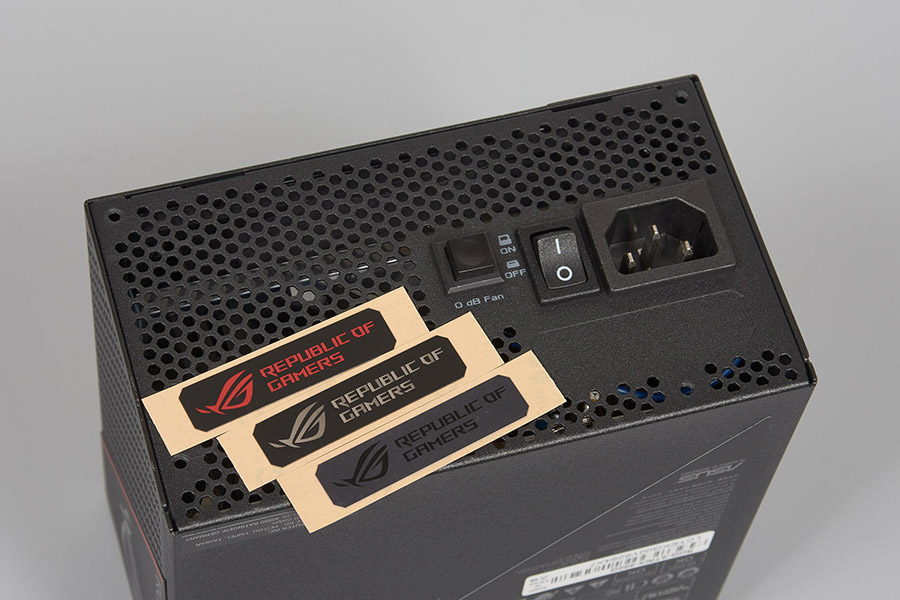

В комплекте с блоком идут магниты и наклейки, которые можно поместить на блок питания или на корпус системного блока.

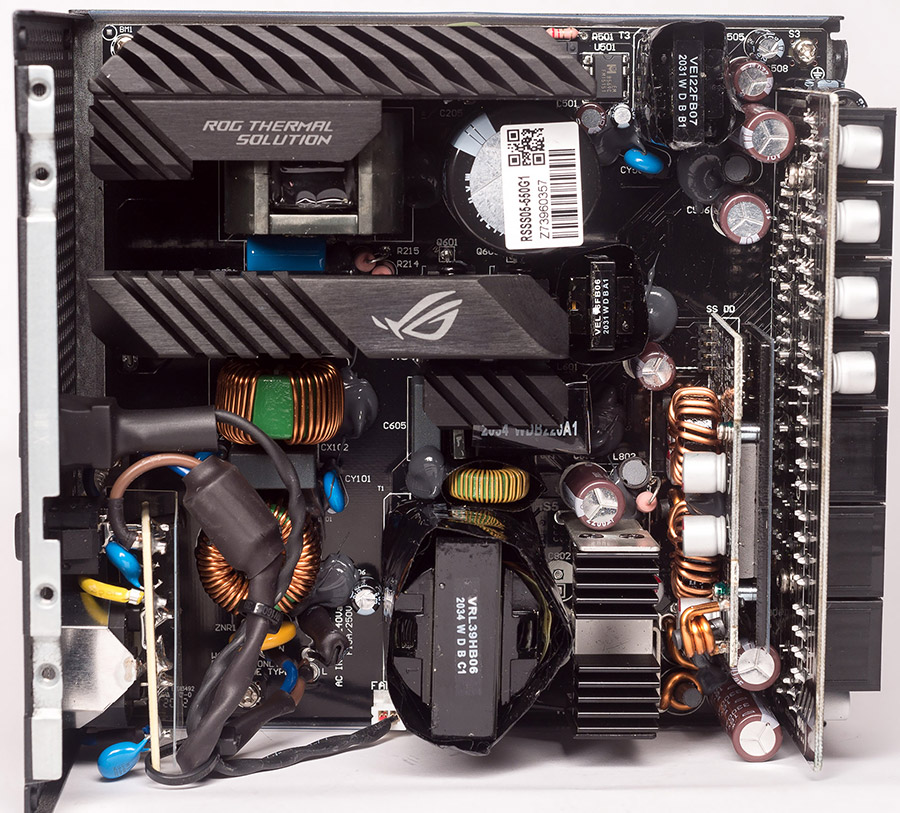

Блок выполнен по современной схемотехнике, которая уже стала классикой для золотых блоков. Применяется APFC с широким диапазоном входного напряжения питания, силовой резонансный LLC-преобразовать по линии +12 В с синхронным выпрямителем, а за питание линий +3,3 В и +5 В отвечают отдельные DC/DC-преобразователи.

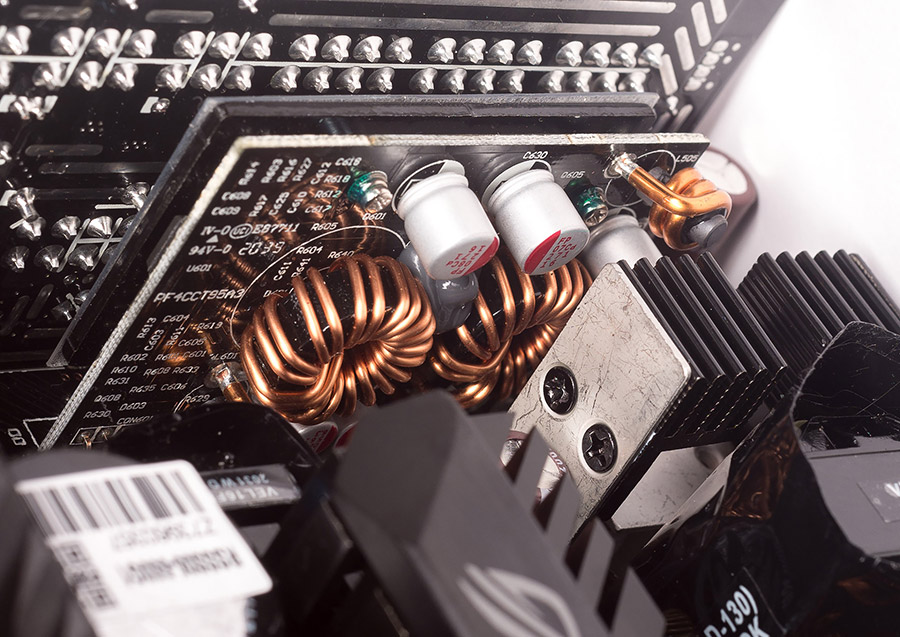

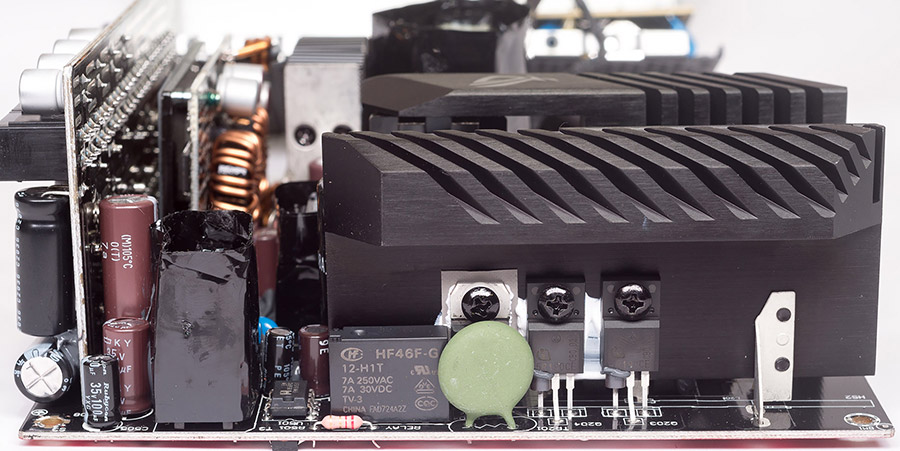

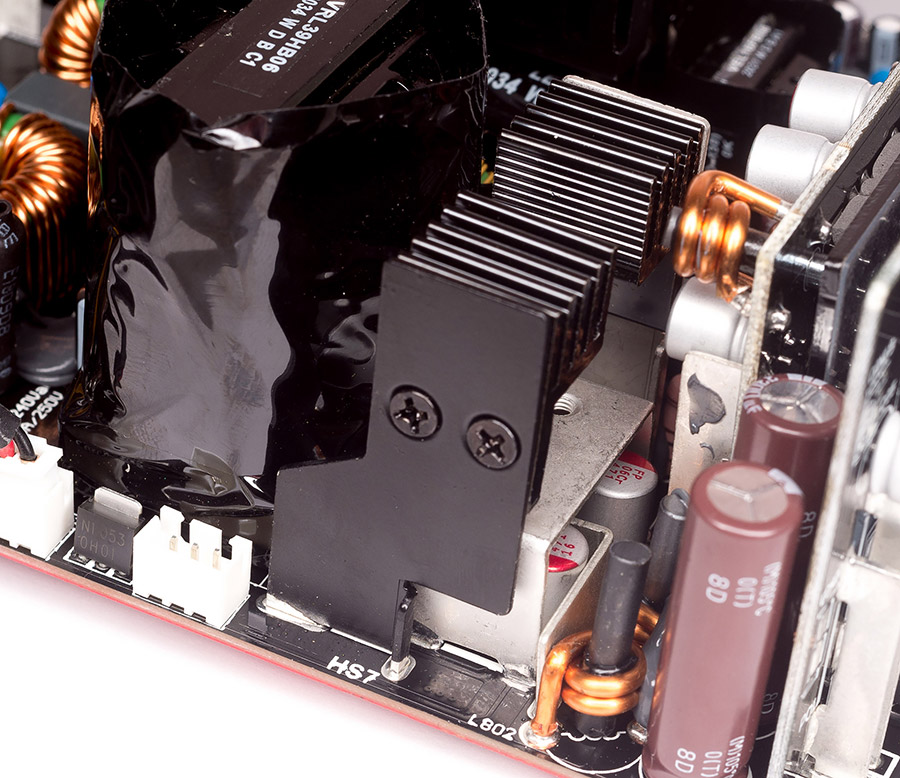

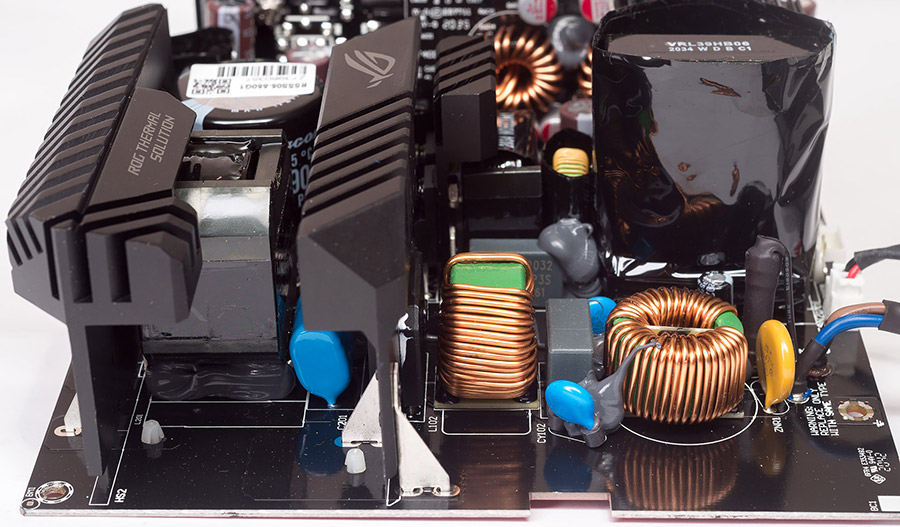

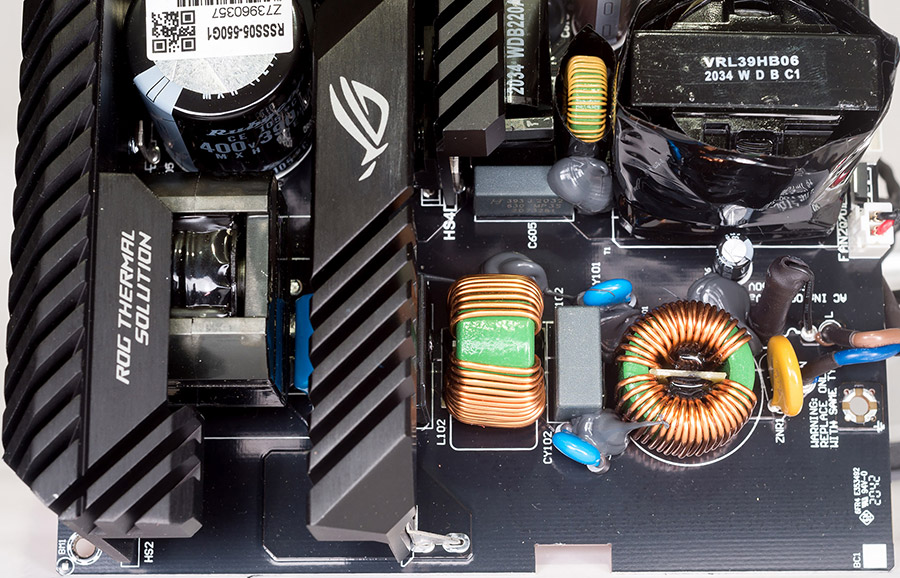

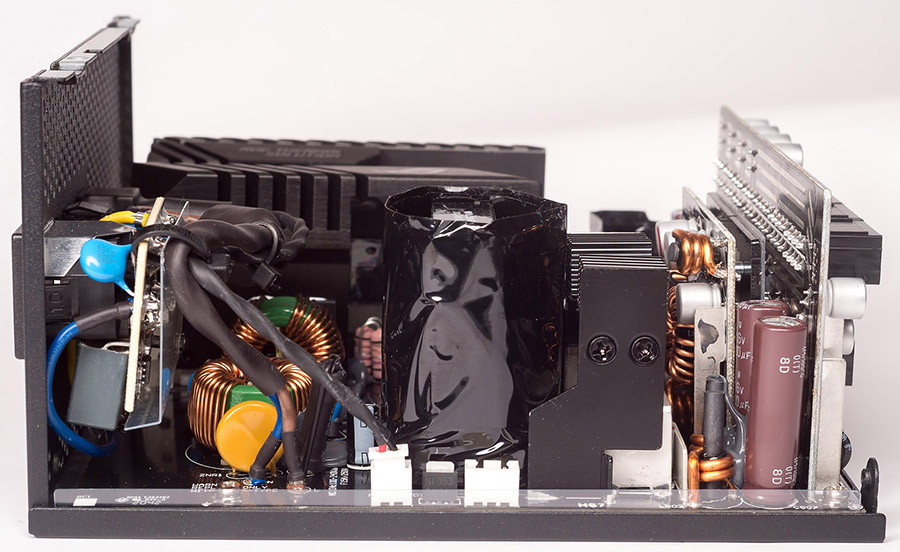

На основной плате распаян полноценный фильтр импульсных помех, часть его элементов находится на платке с сетевым разъемом. Входной выпрямитель состоит из двух диодных сборок GBU1006, включенных параллельно. APFC построен на контролере CM6500, который управляет парой транзисторов IPA50R190CE (24,8 A 550 В 0,19 Ом), включенных параллельно, выходной диод STTH8S060D (8 A 600 В). Радиаторы охлаждения и дроссель довольно массивные, дроссель выполнен на броневом сердечнике. После корректора установлен термистор, который отключается реле после старта блока питания. Далее питание поступает на высоковольтный фильтр, выполненный на электролитическом конденсаторе емкостью 390 мкФ 400 В на 105°C серии MXH от Rubycon.

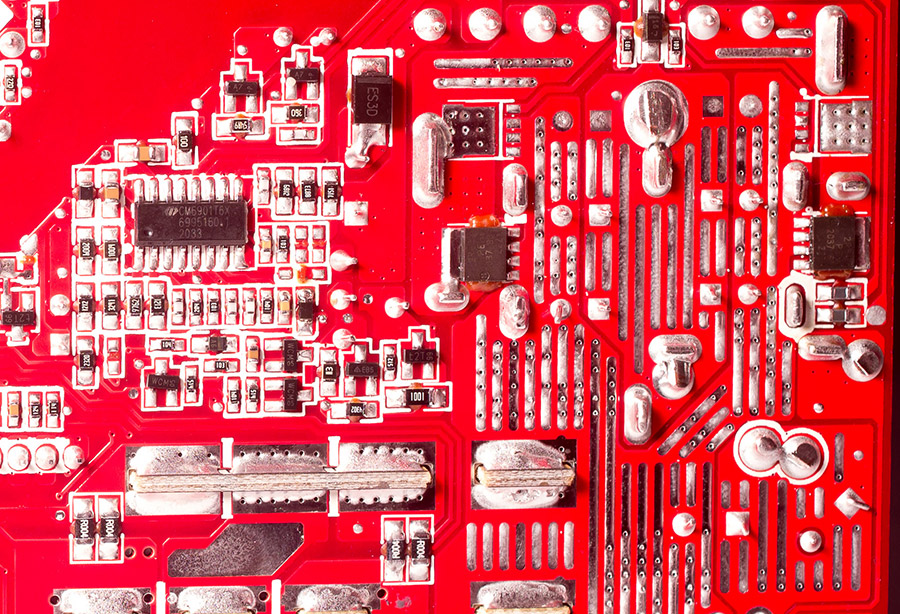

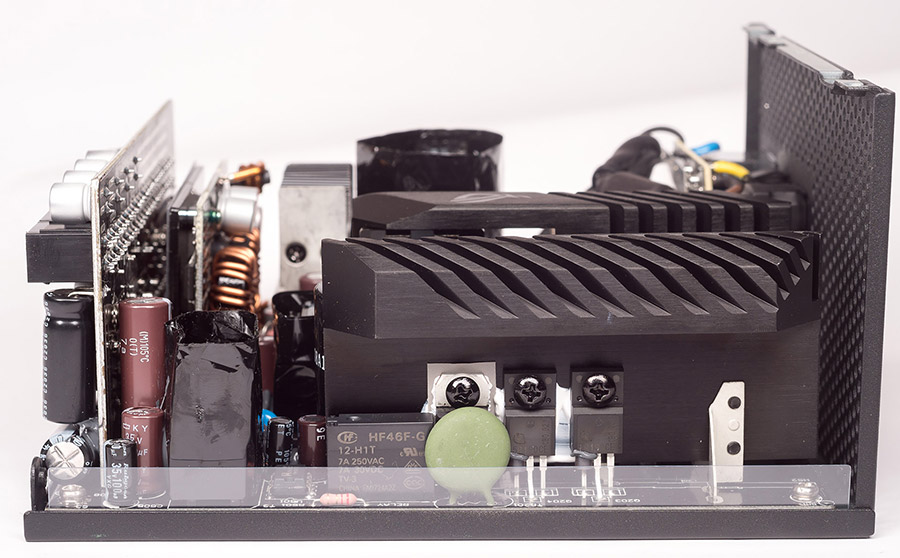

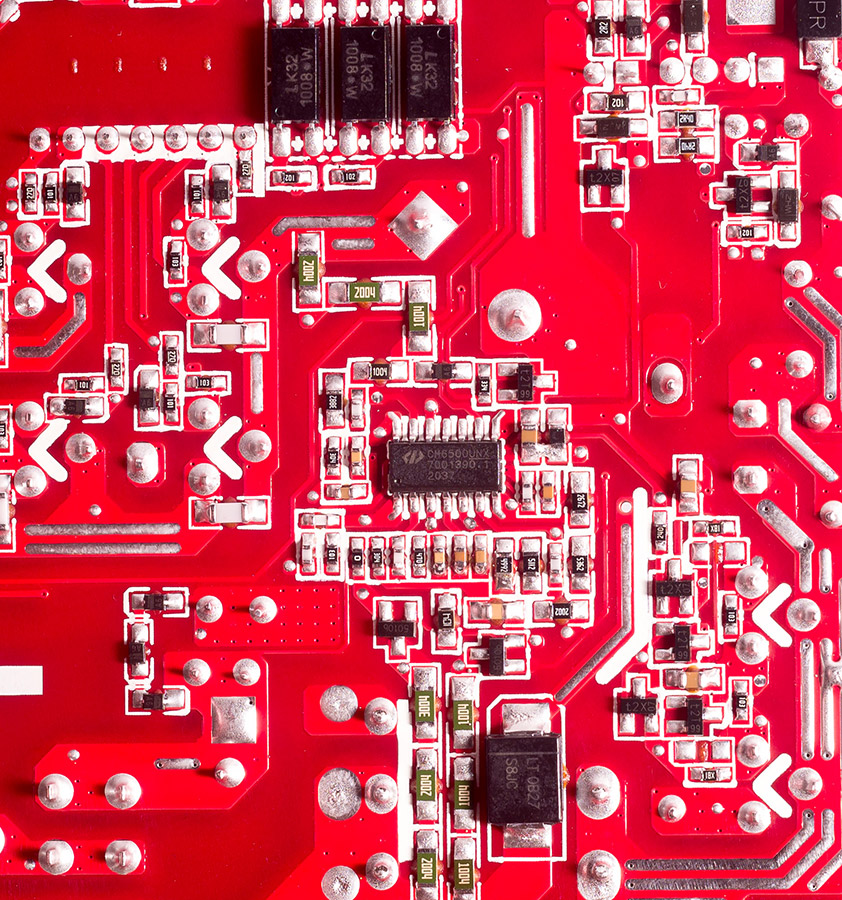

Резонансный LLC-преобразователь по линии +12 В выполнен по мостовой схеме, что довольно избыточно для мощности 550 Вт, и управляется комбинированным контролером CM6901. Силовые транзисторы GPT10N50G (10 A 500 В 0,68 Ом) в количестве двух штук установлены на радиаторе с диодными мостами, еще два на отдельном радиаторе поменьше. Силовой трансформатор довольно большой как для 550-ваттного БП. На выходе преобразователя в синхронном выпрямителе установлены пара транзисторов PSMN2R6-40YS (100 A 40 В 0,0028 Ом), есть место под установку еще двух транзисторов для более мощных версий блока. За охлаждение транзисторов выпрямителя отвечает пара никелированных пластин, впаянных в плату рядом с транзисторами. К этим пластинам прикручены еще небольшие дополнительные радиаторы. Выходное напряжение по линии +12 В фильтруют четыре полимерных конденсатора на 470 мкФ 16 В и пара электролитических Low ESR конденсатора на 3300 мкФ 16 В на 105°C производства фирмы Nippon Chemi-Con. Рядом установлена плата DC/DC-преобразователя для линий +3,3 В и +5 В, на которой установлены три дросселя и семь полимерных конденсаторов: три на 470 мкФ 16 В и четыре на 560 мкФ 6,3 В. Силовые компоненты прикрыты алюминиевой пластиной, тип рассмотреть не удалось, управляет ими, вероятней всего, контролер APW7159C.

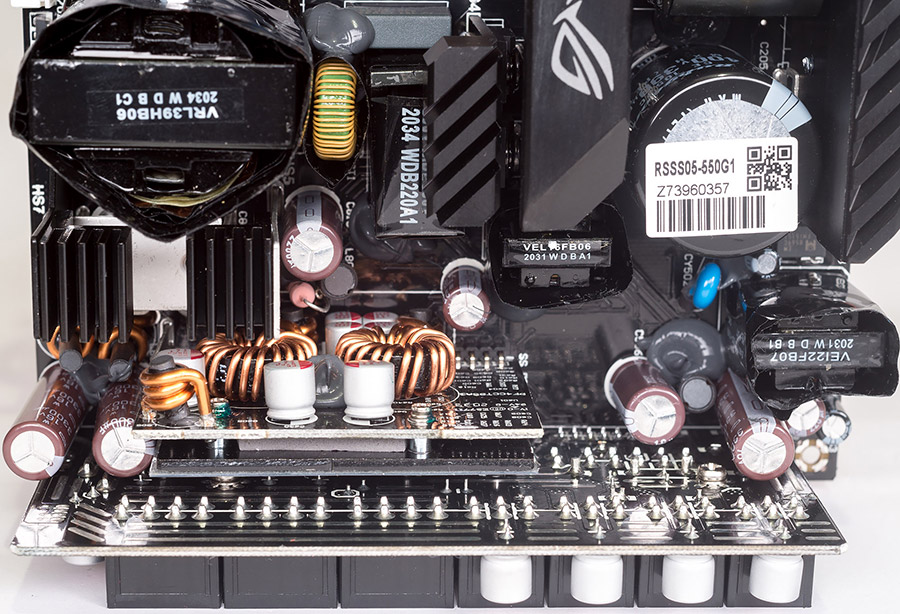

На плате с разъемами для модульного подключения установлены еще дополнительные конденсаторы для фильтрации выходного питания, три электролитических Low ESR конденсатора на 2200 мкФ 16 В на 105°C производства фирмы Nichicon, десять полимерных конденсатора на 470 мкФ 16 В, два полимерных конденсатора на 1000 мкФ 6,3 В и еще пара полимеров на 560 мкФ 6,3 В. Конденсаторов насыпали с избытком, а еще в сами провода установлены по конденсатору на кабель, вероятней всего тоже полимерные на 220–330 мкФ 16 В.

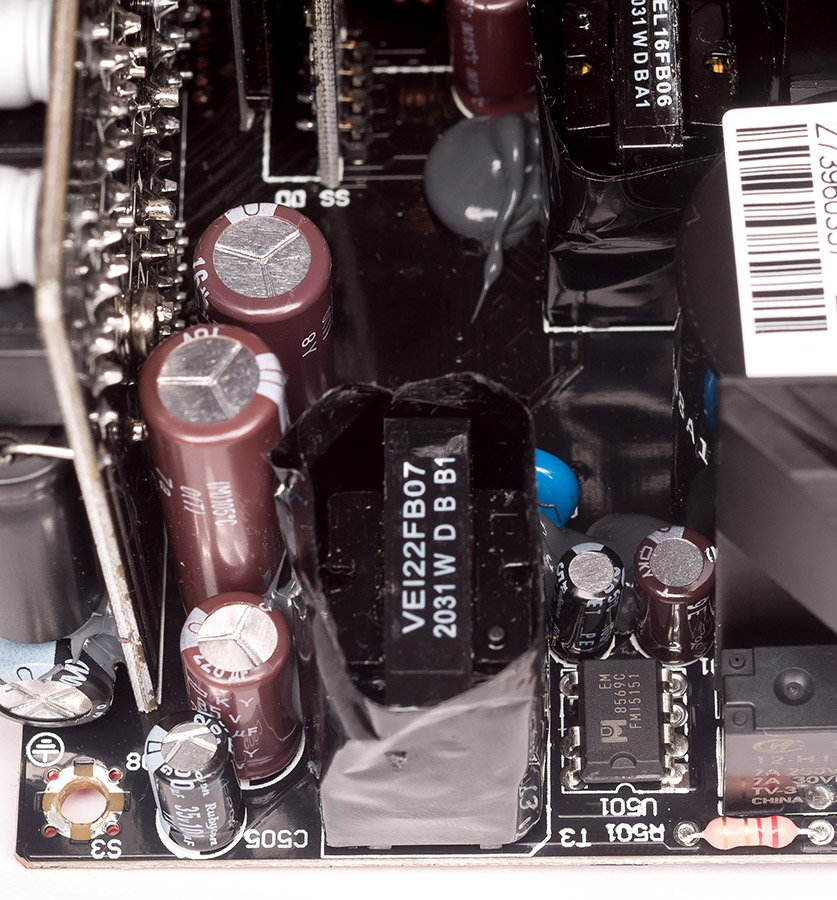

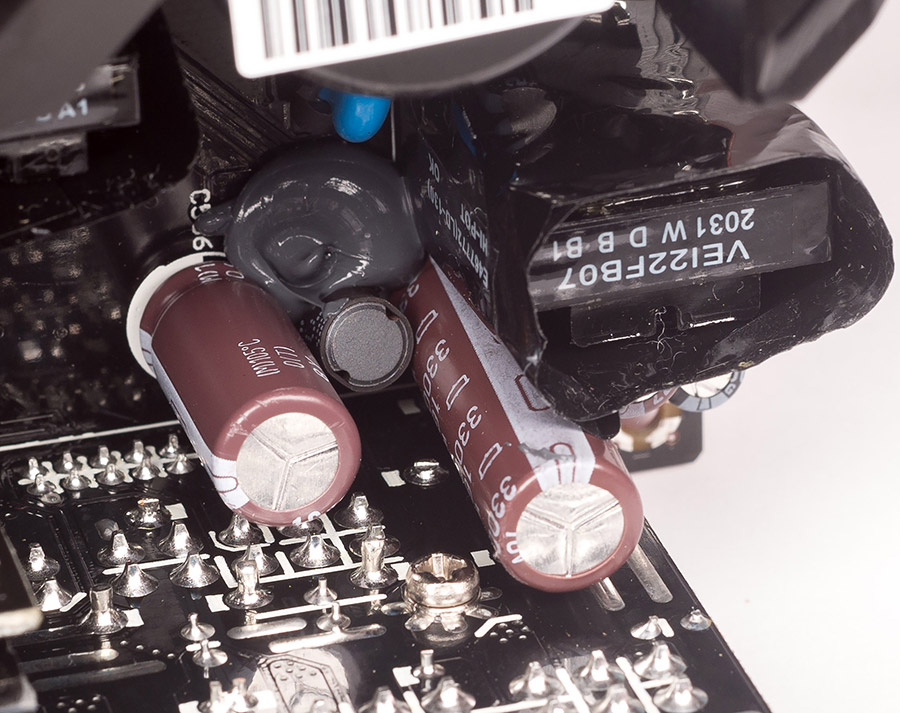

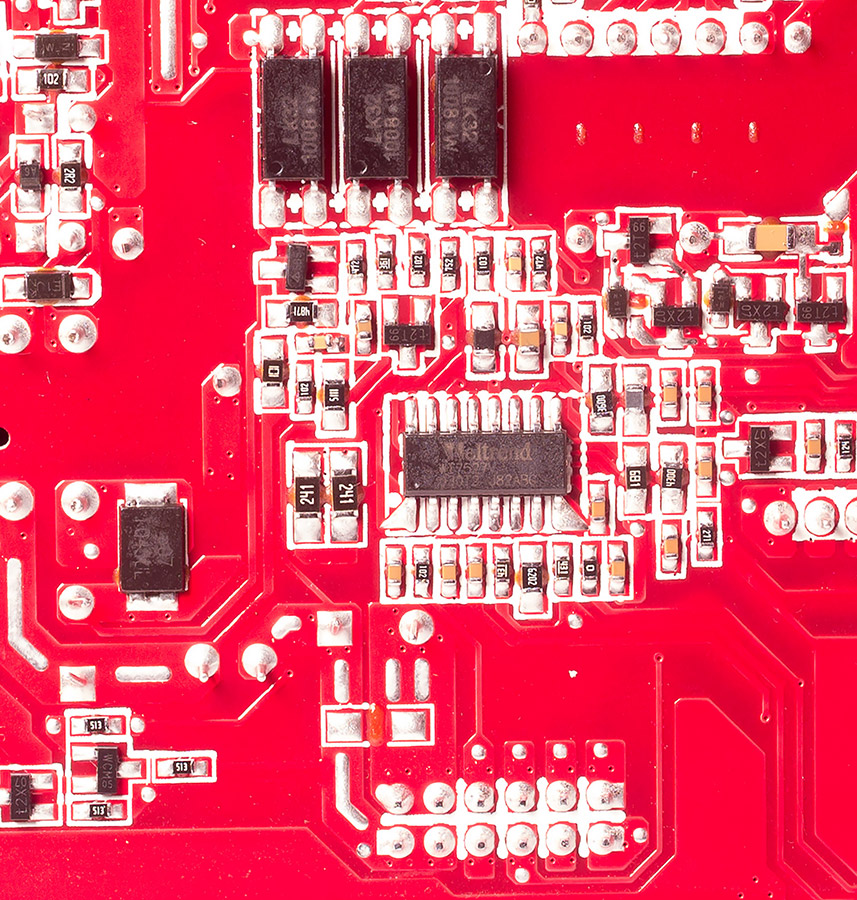

Преобразователь дежурного питания +5VSB выполнен на ШИМ-контроллере EM8569C, на выходе установлены электролитические Low ESR конденсаторы на 3300 мкФ 16 В на 105°C и 2200 3300 мкФ 16 В на 105°C производства фирмы Nippon Chemi-Con. Все конденсаторы в обвязке тоже от японских производителей. За мониторинг напряжений и токов отвечает супервизор WT7527V от Weltrend.
Монтаж и пайка качественные, все компоненты установлены ровно, плата нормально отмыта от флюса.

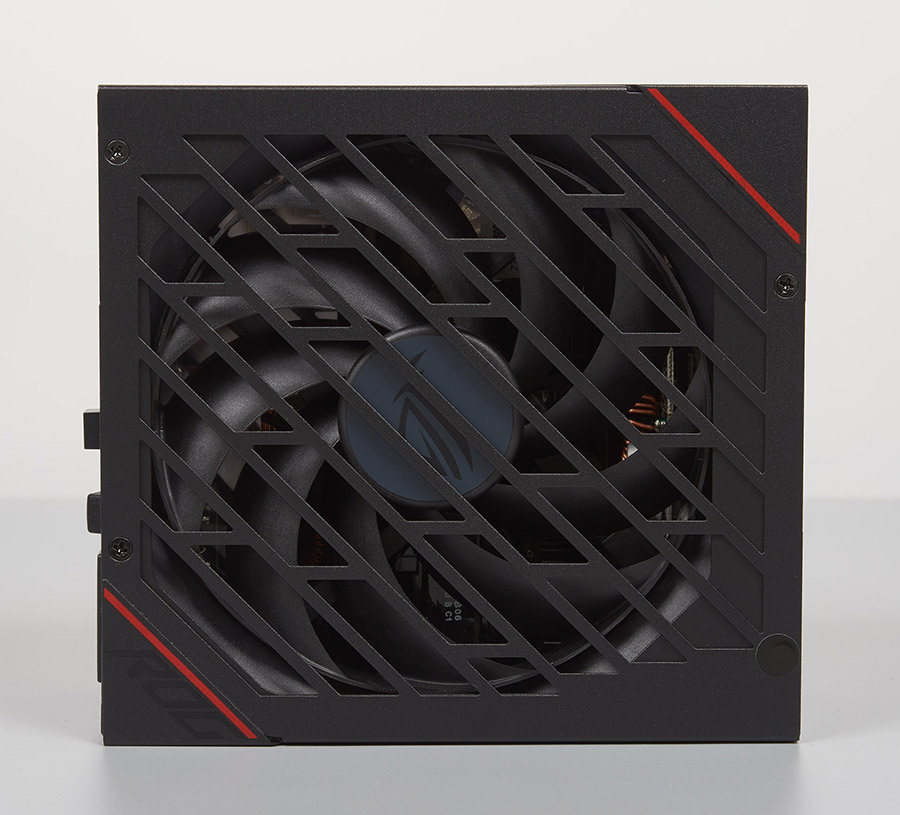

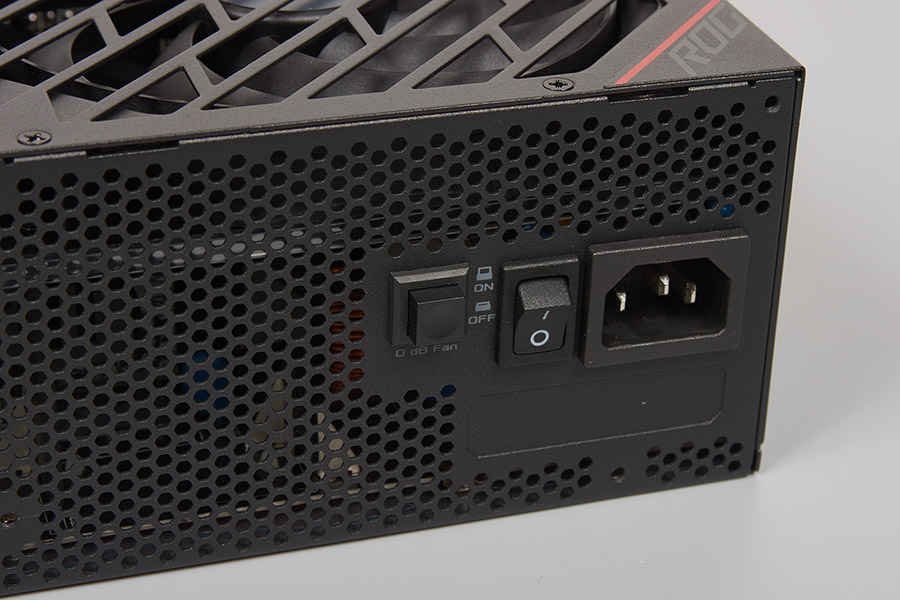

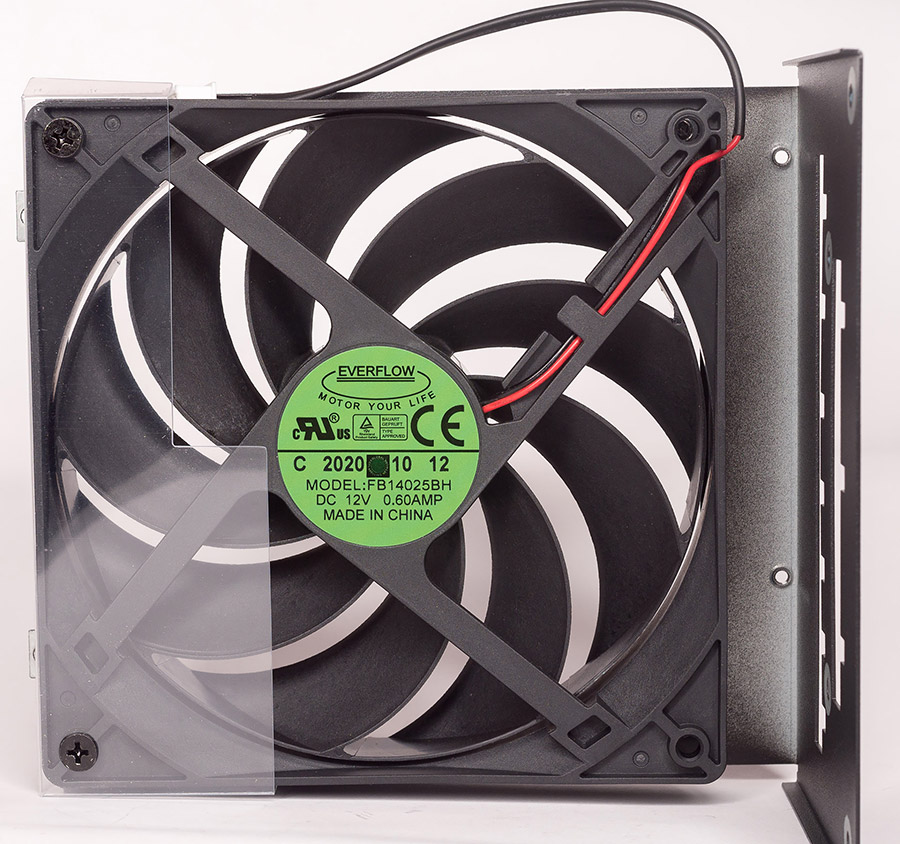

За охлаждение компонентов отвечает вентилятор FB14025BH (135х135х25 мм 12 В 0,6 A) производства Everflow c двумя шариковыми подшипниками и двухконтактным подключением. Вентилятор управляется автоматически с полупассивным режимом работы, на корпусе рядом с сетевым выключателем есть кнопка, отвечающая за переключения режима работы вентилятора. При включенном тихом режиме большинство времени вентилятор вообще стоял благодаря массивным радиаторам, он запускается на низких оборотах при мощности, близкой к максимальной. Похоже, что управление оборотами идет только по температуре, так как при подаче максимальной нагрузки поначалу вентилятор стоит и только через время запускается. При отключении тихого режима вентилятор запускается сразу при включении компьютера примерно на 730 оборотах в минуту и плавно увеличивает скорость при прогреве. Какие максимальные обороты нигде не указано. У нас при тесте на столе при длительной максимальной нагрузке скорость увеличилась всего до 800 оборотов в минуту, при этом уровень шума был очень низким, намного меньше остальных вентиляторов в тестовом стенде, температура в помещении при этом была 19°C. В корпусе температуры и обороты будут выше, все будет зависеть от размеров и продуваемости шасси.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–60 А, погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 100 Вт, результаты занесены в таблицу:
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 13,5 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 10 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,13 | 0 | 5,05 | 68,2 | 3,35 | 33,5 | 101,7 |
| 5 | 12,13 | 60,6 | 5,05 | 68,2 | 3,35 | 33,5 | 162,3 |
| 10 | 12,13 | 121,3 | 5,05 | 68,2 | 3,35 | 33,5 | 223 |
| 15 | 12,13 | 182 | 5,05 | 68,2 | 3,35 | 33,5 | 283,7 |
| 20 | 12,13 | 242,6 | 5,05 | 68,2 | 3,35 | 33,5 | 344,3 |
| 25 | 12,13 | 303,2 | 5,05 | 68,2 | 3,35 | 33,5 | 404,9 |
| 30 | 12,12 | 363,6 | 5,05 | 68,2 | 3,35 | 33,5 | 465,3 |
| 35 | 12,12 | 424,2 | 5,05 | 68,2 | 3,34 | 33,4 | 525,8 |
| 40 | 12,12 | 484,4 | 5,05 | 68,2 | 3,34 | 33,4 | 586 |
| 45 | 12,12 | 545,4 | 5,05 | 68,2 | 3,34 | 33,4 | 647 |
По результатам теста имеем отличную стабилизацию по всем линиям. В современных блоках с раздельной стабилизацией падение напряжения будет зависеть только от качества проводов. В данном комплекте провода очень качественные, падение напряжения очень низкое. При тестировании подавалась нагрузка почти на 100 Вт выше заявленной и напряжения никак не просели. Складывается впечатление, что перед нами блок питания не на 550 Вт, а на 750–850 Вт, так как силовые компоненты с большим запасом для заявленной мощности.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,34 | 0 | 5,05 | 15 | 12,13 |
| 0 | 3,34 | 5 | 5,05 | 15 | 12,13 |
| 0 | 3,34 | 10 | 5,05 | 15 | 12,13 |
| 0 | 3,34 | 15 | 5,04 | 15 | 12,13 |
| 5 | 3,34 | 0 | 5,05 | 15 | 12,13 |
| 10 | 3,34 | 0 | 5,05 | 15 | 12,13 |
| 15 | 3,34 | 0 | 5,04 | 15 | 12,13 |
| 10 | 3,34 | 15 | 5,04 | 15 | 12,13 |
По результатам теста имеем отличную стабилизацию, все напряжения практически не двигаются, причина в проводах с хорошим запасом.
Тест эффективности блока проводился при напряжении сети 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 112,5 | 0,54 | 230 | 90,6 |
| 50 | 225 | 1,05 | 230 | 93,1 |
| 75 | 337,5 | 1,61 | 229 | 91,5 |
| 100 | 550 | 2,69 | 228 | 89,7 |
Эффективность данного блока соответствует стандарту 80 Plus Gold для сети 230 В.
Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 19 °С, с помощью панели Scythe Kaze Master Pro, датчики которой были закреплены на основных компонентах блока, на силовом трансформаторе была закреплена термопара от мультиметра Zotek ZT102, блок нагружался на максимальную мощность и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe фиксировались, после этого снималась крышка блока и проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:
Температуры элементов довольно низкие, сказывается большой запас по силовым элементам для такой мощности. При длительной максимальной нагрузке и отключенном тихом режиме обороты вентилятора охлаждения повысились всего до 800 об/мин шум при этом от него был значительно ниже, чем у остальных вентиляторов тестового стенда. В корпусе максимальные обороты и уровень шума будут немного выше, чем на столе в зависимости от продуваемости корпуса и температуры в помещении.
Был сделан замер уровня пульсаций, но разрешение осциллографа 50 мВ на клетку и с ним пульсации толком не рассмотреть, но даже так виден хороший результат применения большой батареи сглаживающих конденсаторов.
Выводы
Протестированный ASUS ROG STRIX 550G порадовал своим качеством исполнения, комплектом поставки и внешним видом. Он выполнен на базе комплектующих с большим запасом, идеальной стабилизацией напряжения и малыми пульсациями. По сути, это блок питания на большую мощность, чем заявлено, которому просто понизили номинальные характеристики для того, чтобы он меньше грелся и мог нормально работать при довольно низком уровню шума. Но он довольно дорогой, как для 550-ватника, и за те же деньги можно приобрести «золотой» блок мощнее. В итоге ROG STRIX 550G подойдет для сборки тихой игровой системы среднего уровня с возможностью разгона, любителям линейки Republic of Gamers и желающим собрать ПК в едином стиле с продукцией ASUS.
