Совсем недавно мы тестировали блок питания из серии ASUS TUF Gaming на 650 ватт, сегодня на тест нам попала старшая модель этой линейки —TUF Gaming 750B. Посмотрим в чем их отличия.
ASUS TUF-GAMING-750B
| Модель | ASUS TUF-GAMING-750B |
|---|---|
| Страница продукта | TUF-GAMING-750B |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Bronze |
| Форм-фактор | ATX |
| Схема подключения кабелей | Не съемные |
| Мощность канала +12V, Вт (А) | 744 (62) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 82,5 (25) |
| Комбинированная мощность +3,5V и +5V, Вт | 130 |
| Мощность канала –12, Вт (А) | 9,6 (0,8) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100-240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Типа подшипника | Качения |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/2x (6+2) |
| Количество кабелей/разъемов для SATA | 2/8 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP |
| Размеры (ШхВхГ), мм | 150х86х150 |
| Гарантия, мес | 72 |
| Стоимость | 3445 грн |

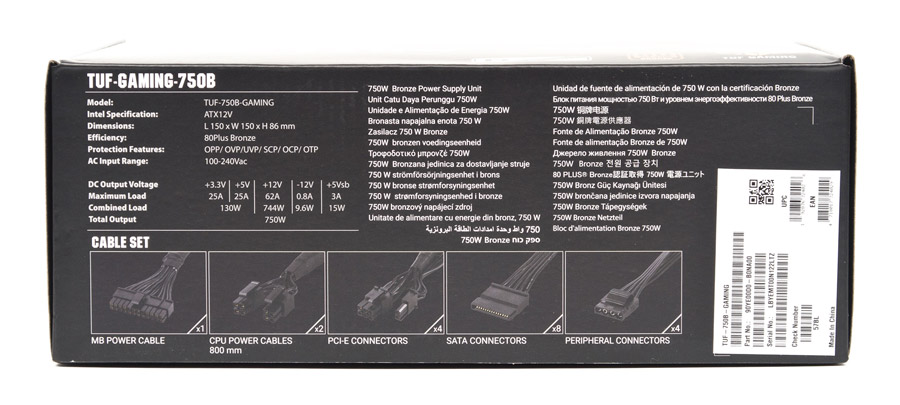

Дизайн коробки общий для всех моделей линейки TUF Gaming, на ее гранях есть вся необходимая информация о характеристиках устройства.

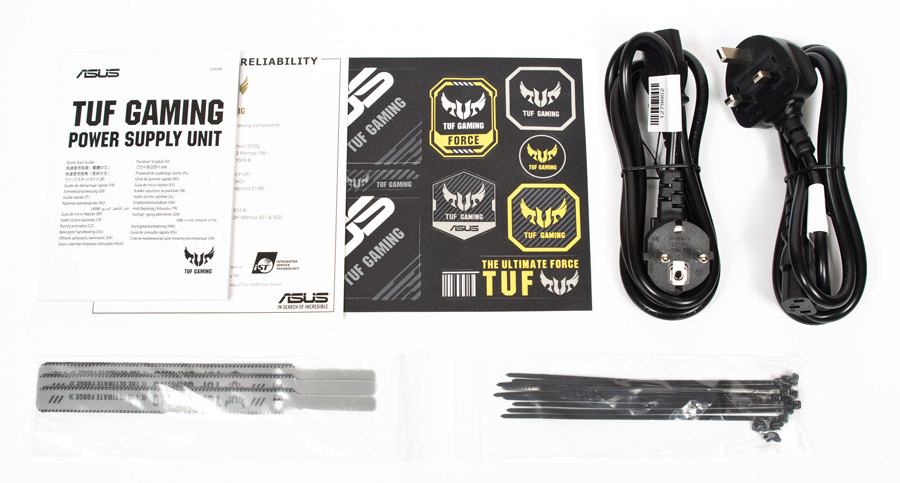

В комплект поставки кроме самого блока входит: два силовых кабеля питания с разными вилками, комплект кабельных стяжек и винтов крепления, мануал и комплект наклеек.

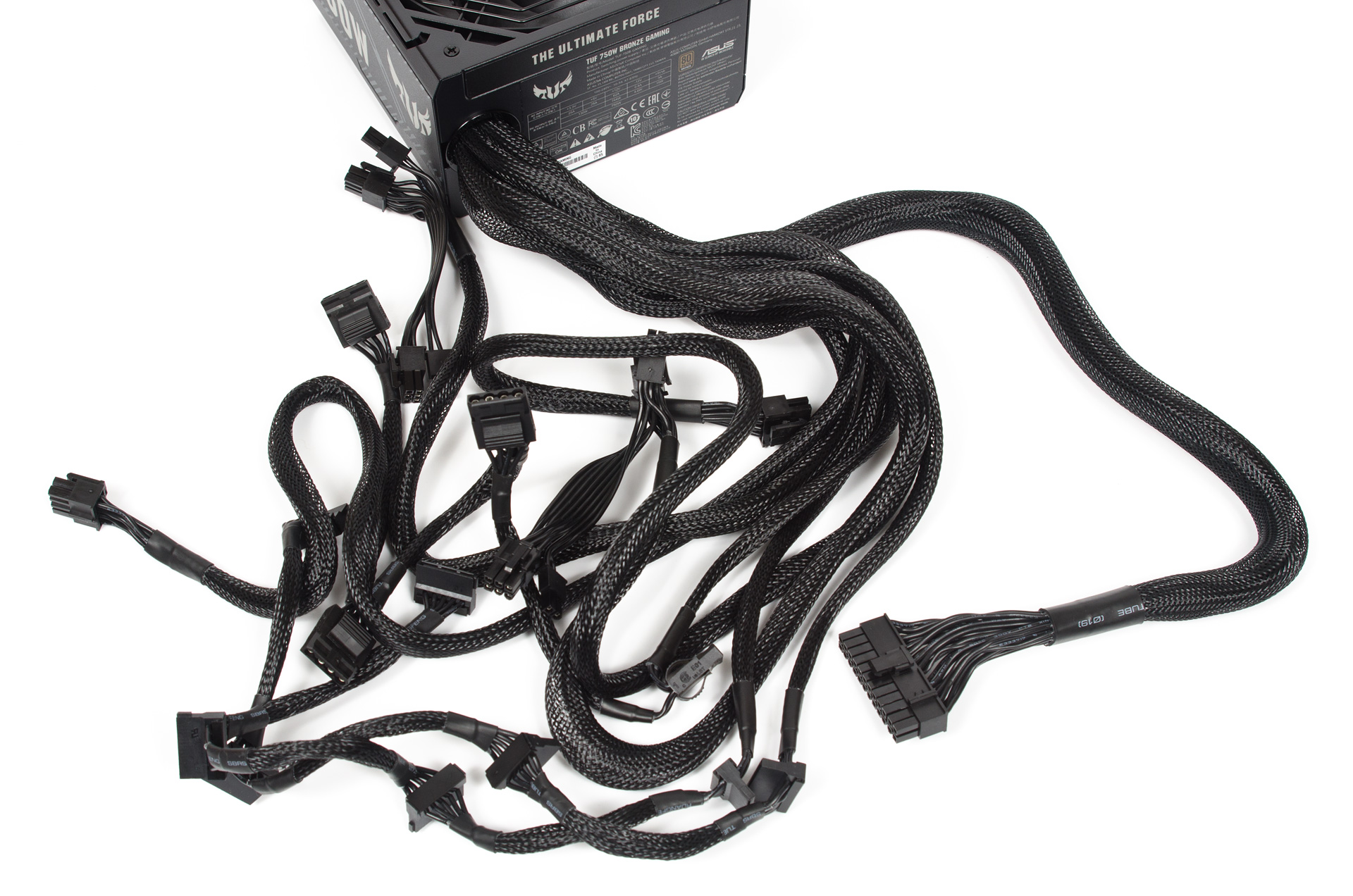

Блок питания с не съемными кабелями, их количество и длина следующие:
- один на питание материнской платы (60 см);
- два с одним 8-контактным (4+4) разъемом (80 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60+12 см);
- два с четырьмя разъемами питания для SATA-устройств (40+12+12+12 см);
- один с четырьмя разъемами питания для IDE-устройств (40+15+15+15 см).

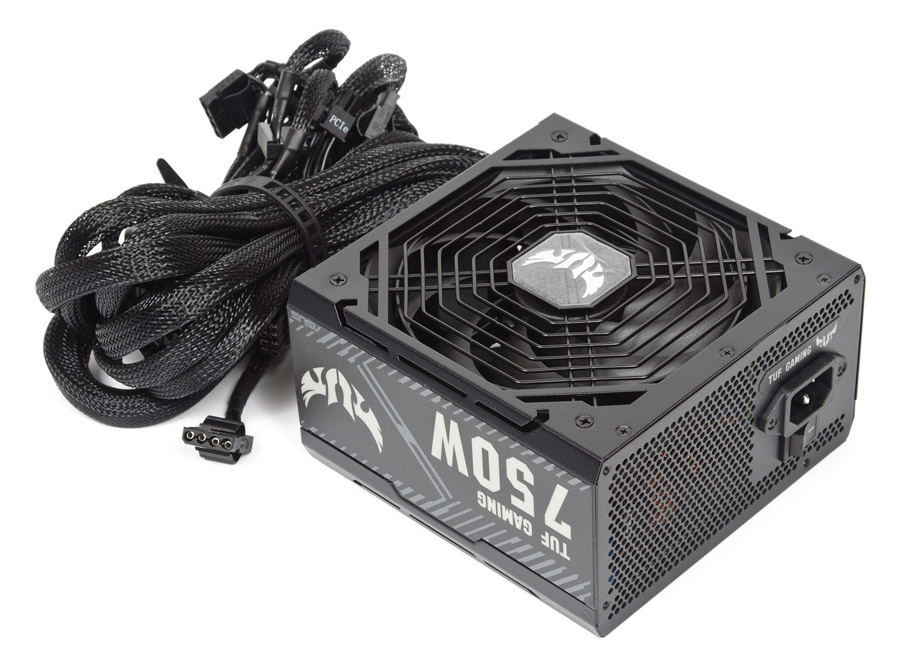

Все кабеля имеют изоляцию черного цвета и обтянуты черной оплеткой, провода мягкие и длинные — устройство должно отлично стать в большие корпуса с нижним расположением блока питания.

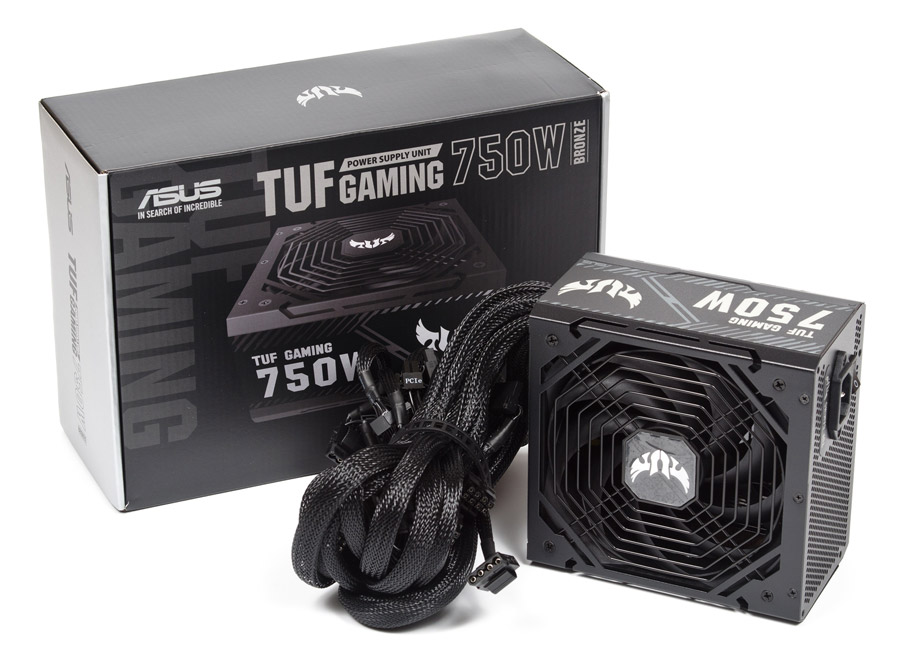

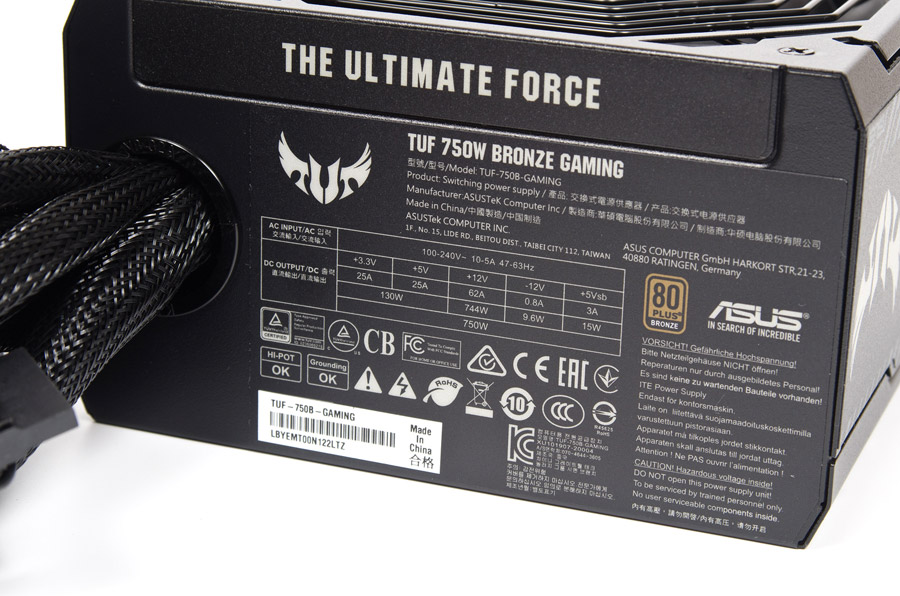

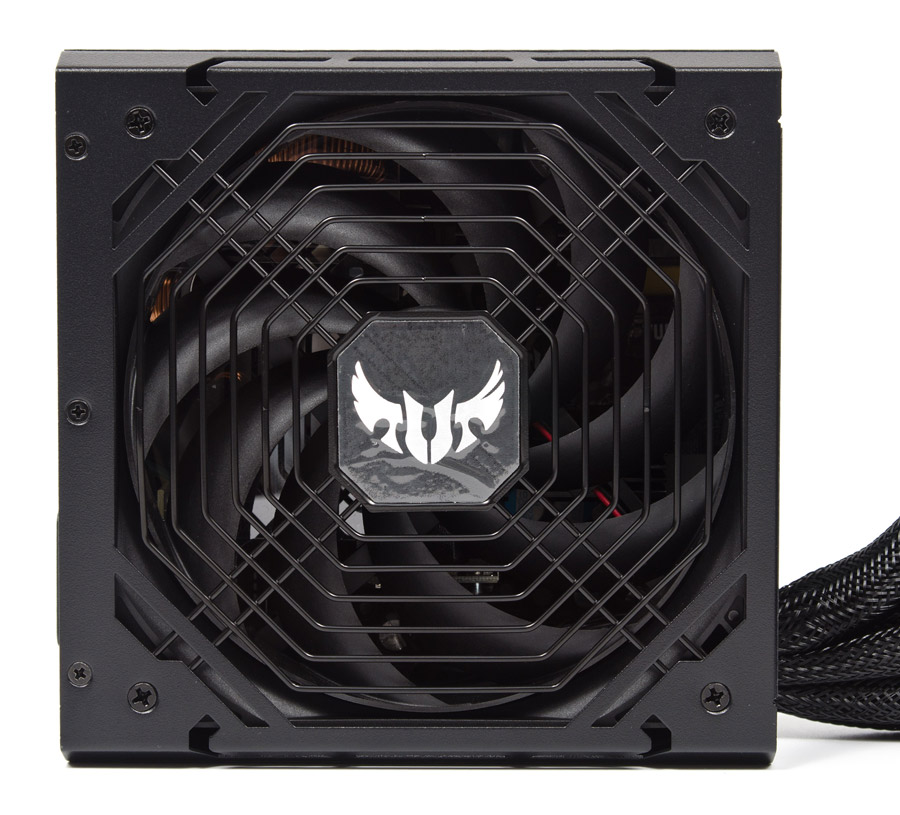

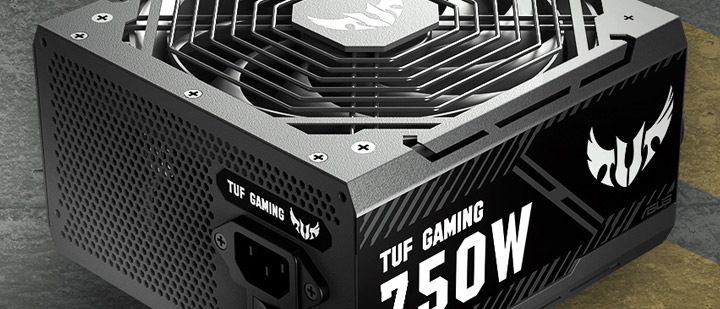

Внешне корпус TUF-GAMING-750B выглядит отлично: окрашен черной матовой краской, вентилятор охлаждения прикрыт защитной решеткой черного цвета, в центральной ее части расположена большая эмблема TUF Gaming белого цвета. На боковых гранях наклейки черного цвета с белыми надписями, наклейки на пластиковой основе и легко отклеиваются если кому нужен дизайн построже.

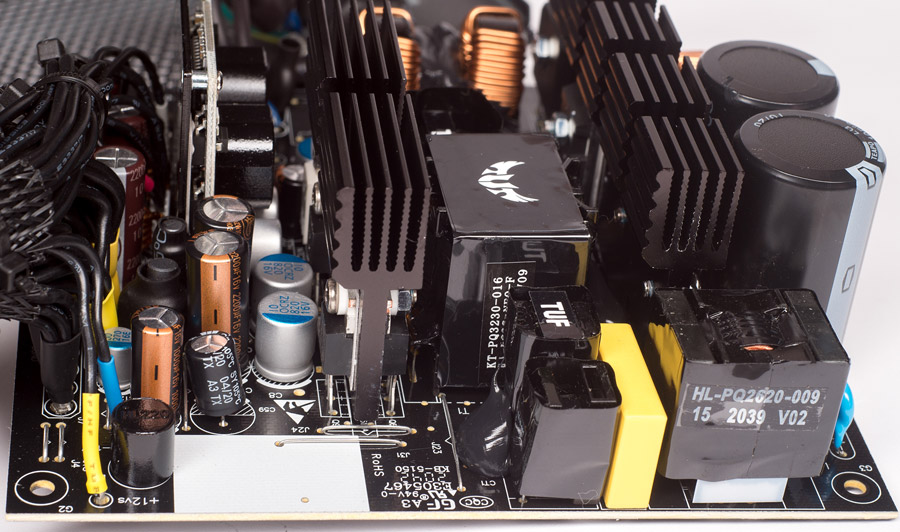

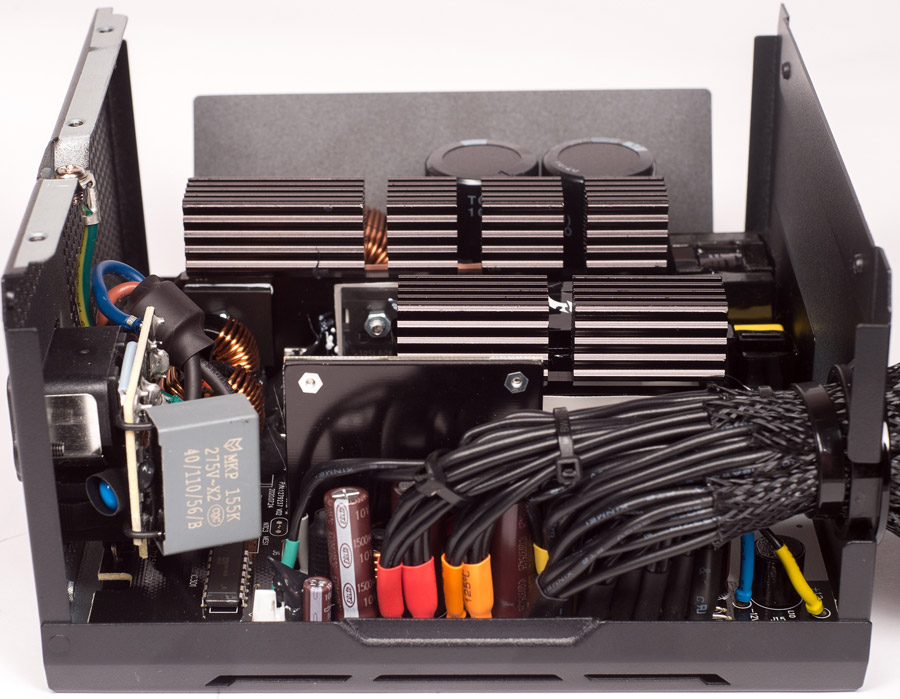

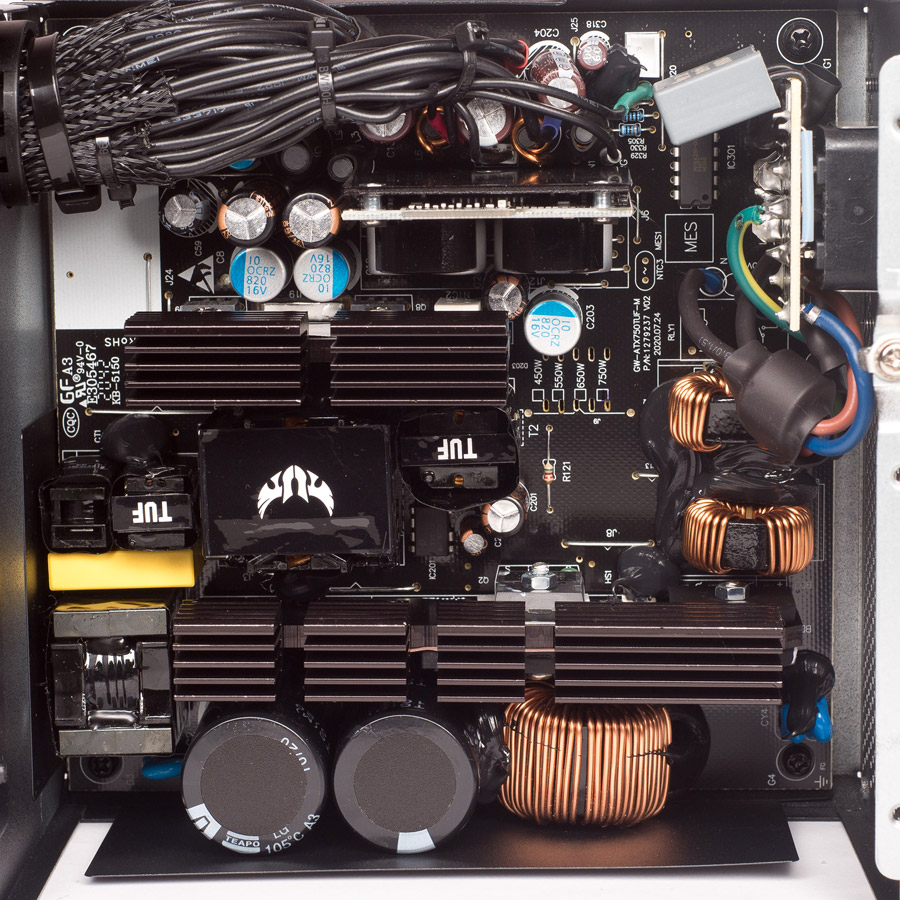

Блок выполнен на общей платформе для всех моделей данной линейки, которая состоит из APFC с широким диапазоном напряжения питания, силового резонансного LLC-преобразователя по линии +12 В с синхронным выпрямителем. За питание по линий +3,3 В и +5 В отвечают отдельные DC/DC-преобразователи.

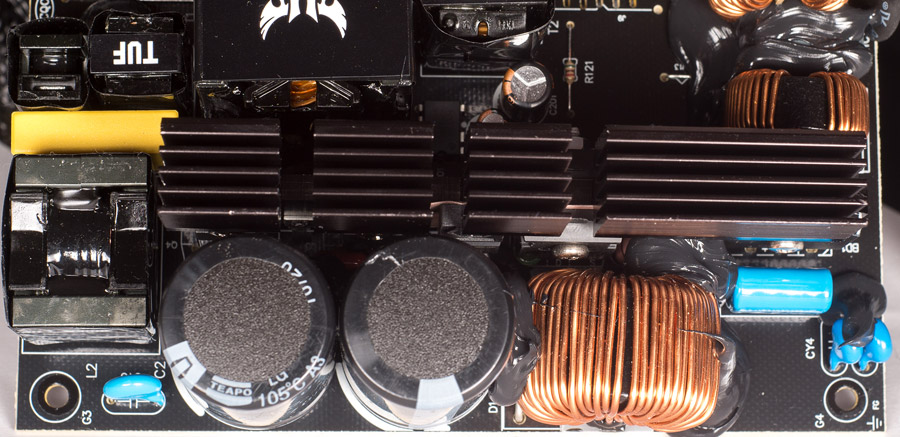

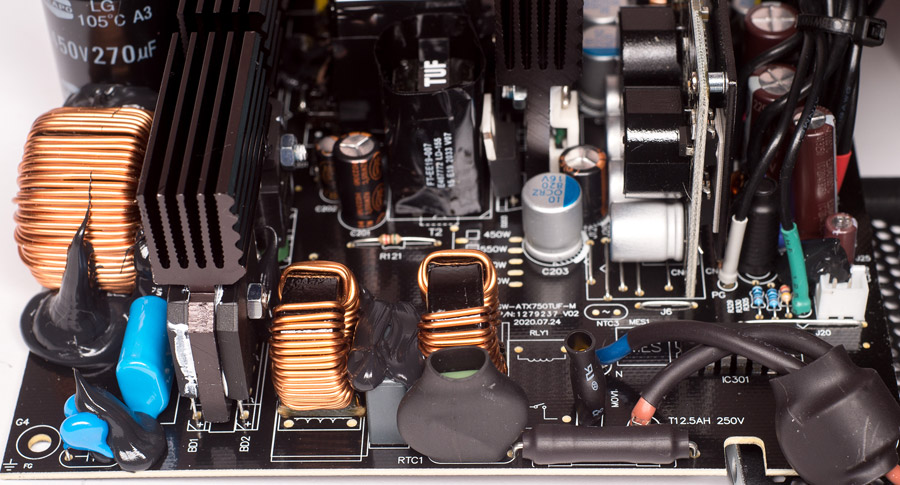

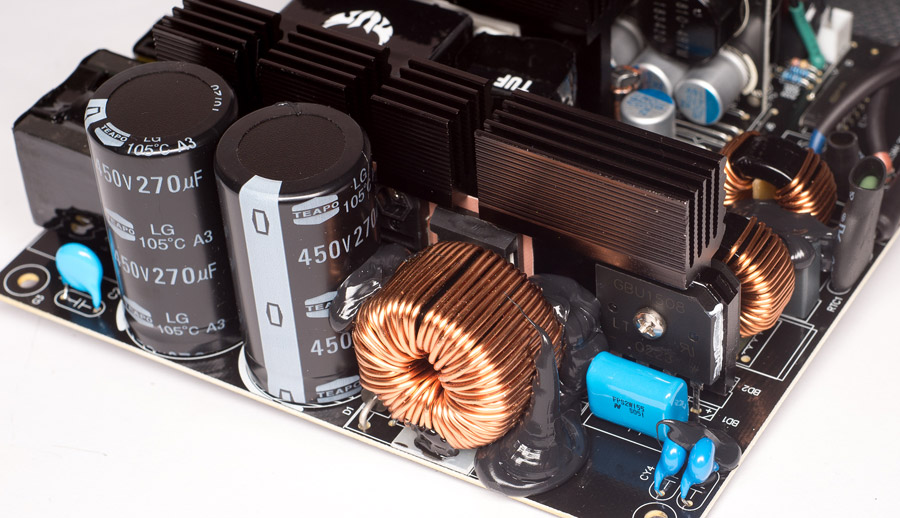

На плате по входу распаян полноценный фильтр импульсных помех, часть его элементов расположена на сетевом разъеме. Так же как и в модели на 650 Вт стартовый ток по входу ограничивает термистор, рядом с которым есть место под установку реле, но оно отсутствует. Входной выпрямитель состоит из двух диодных сборок GBU1508 включенных параллельно. APFC построен на контролере CM6500UNX, который управляет парой транзисторов AP30SL60WL (30 A 600 В) включенных параллельно, тип выходного диода рассмотреть не удалось. После корректора питание фильтруют два электролитических конденсатора, включенных параллельно, емкостью 270 мкФ и напряжением 450 В на 105°C серии LG производства фирмы TEAPO суммарной емкостью 540 мкФ. По сравнению с младшей версией блока питания имеем более мощные транзисторы в APFC и больше емкость высоковольтного фильтра.

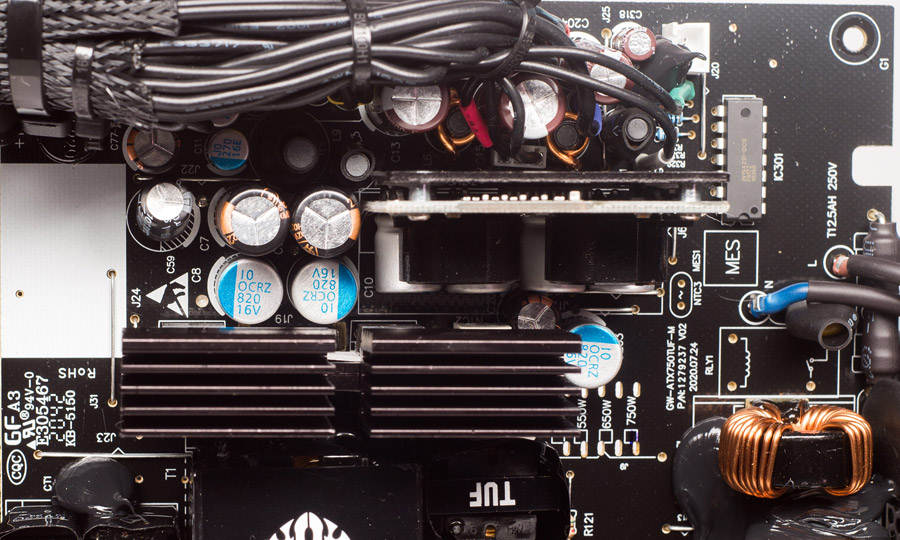

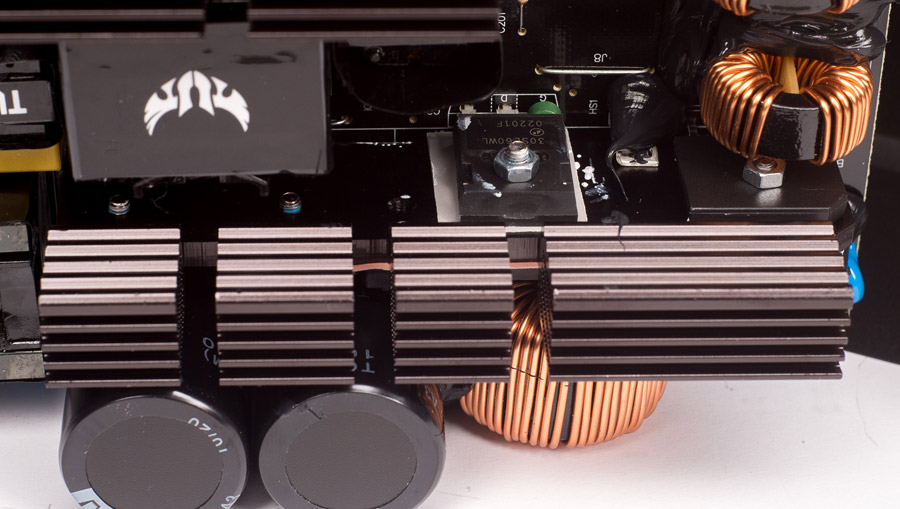

Резонансный преобразователь c синхронным выпрямителем выполнены на контролере CM6901X. Силовые транзисторы установлены на радиатор вместе с элементами APFC, их тип рассмотреть не удалось, на выходе преобразователя в синхронном выпрямителе установлены четыре транзистора AP9990GP (100A 60 В 0,006 Ом). Выходное напряжение фильтруют пара полимерных конденсаторов на 820 мкФ 16 В и пара электролитических Low ESR конденсатора на 2200 мкФ 16 В производства фирмы Lelon серия RZW.

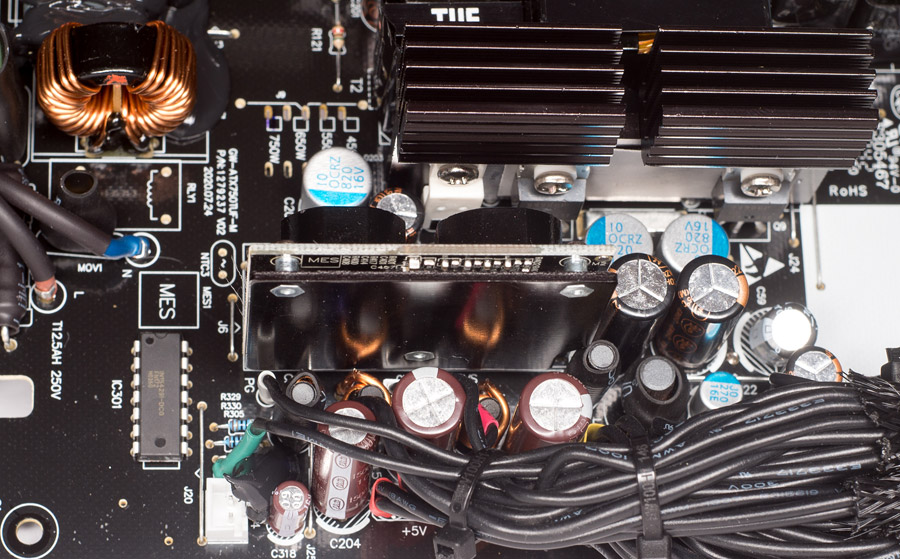

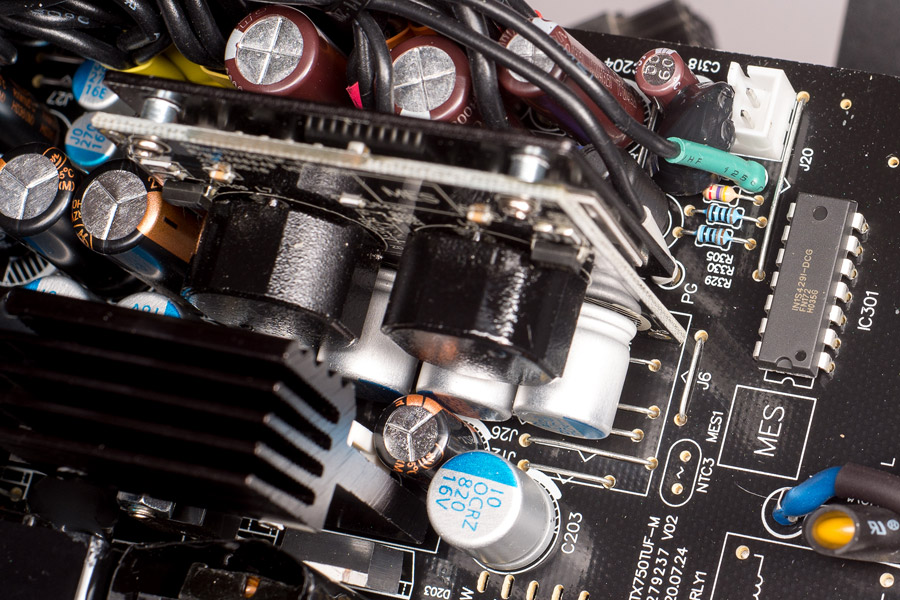

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, аналогичной таковой в блоке на 650 Вт. На плате установлены пара дросселей и по две пары полимерных конденсаторов на 470 мкФ 16 В и 1500 мкФ 6,3 В, рядом с платой установлены еще два Low ESR конденсатора емкостью 2200 мкФ напряжением 10 В производства Elite серии ED.

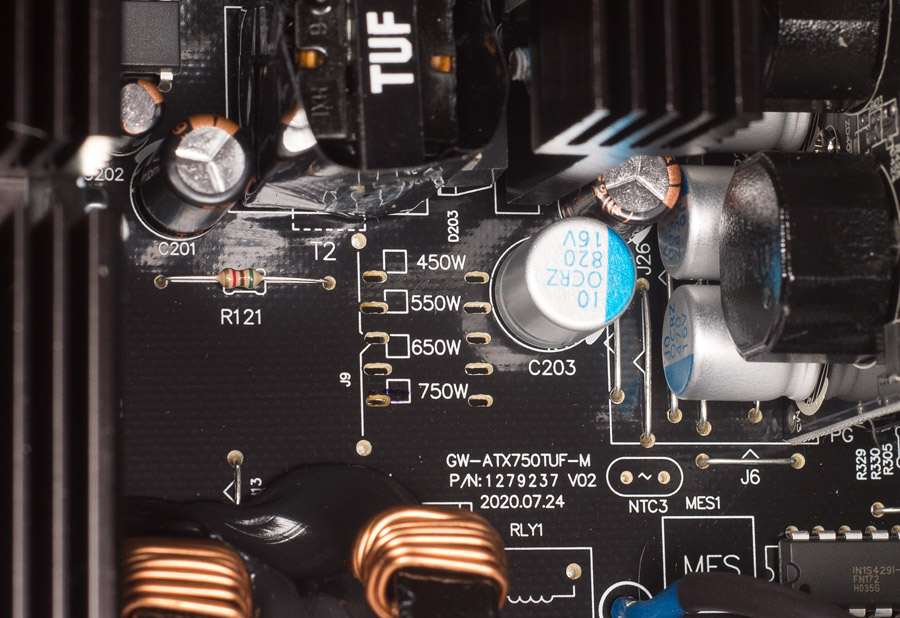

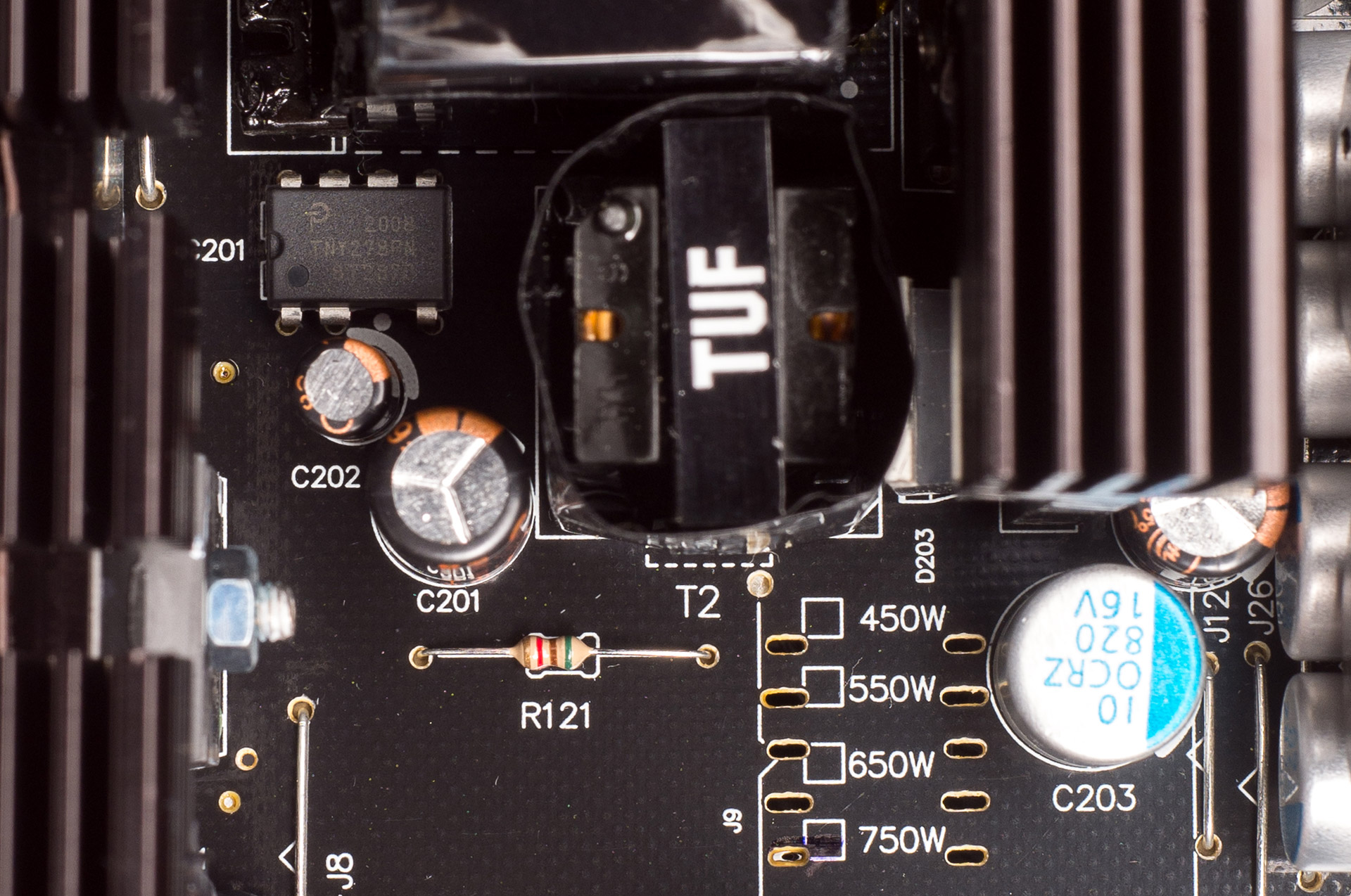

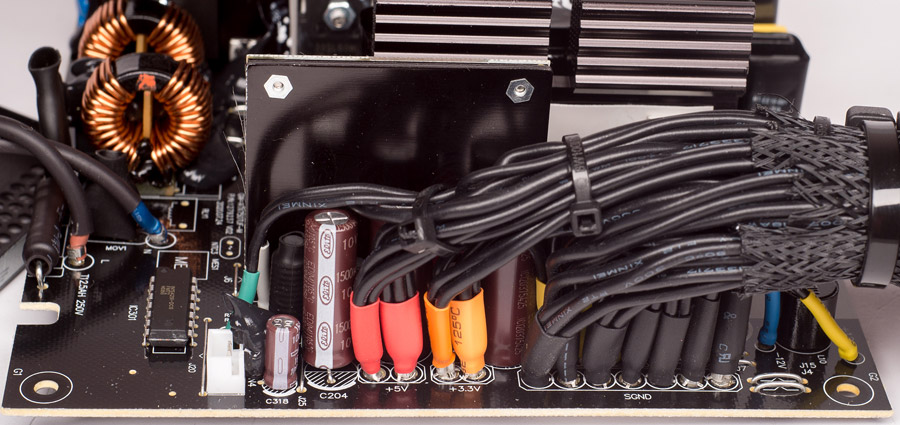

Преобразователь дежурного питания +5VSB выполнен на ШИМ-контроллере TNY278PN, на его выходе установлены полимерный конденсатор емкостью 820 мкФ 16 В и электролитический Low ESR конденсатор емкостью 1500 мкФ напряжением 10 В производства Elite серии ED. Рядом установлен супервизор IN1S429I-DCG.

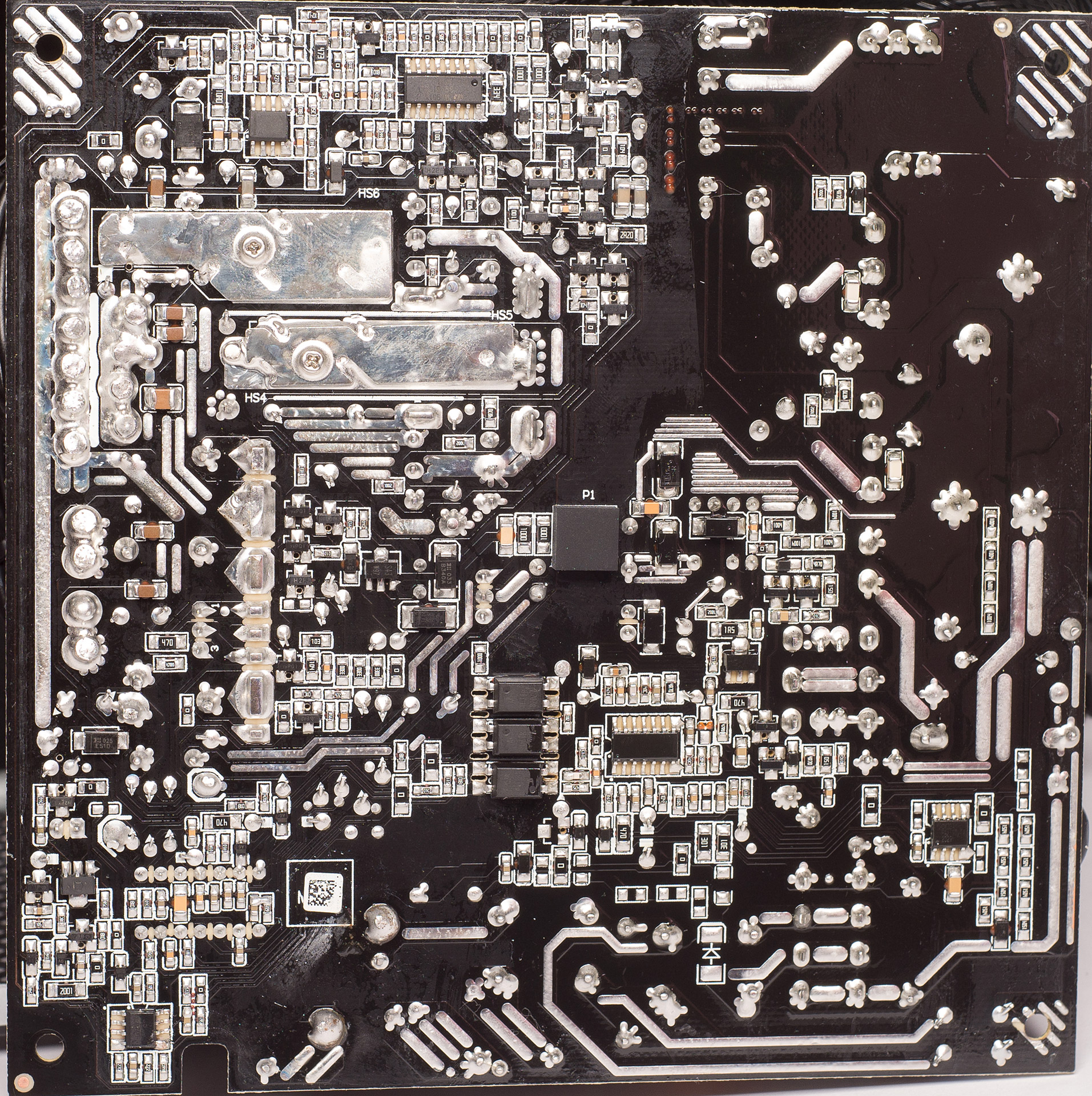

Монтаж и пайка качественные, все компоненты установлены ровно, плата отмыта от флюса и вся высоковольтная часть платы покрыта лаком.

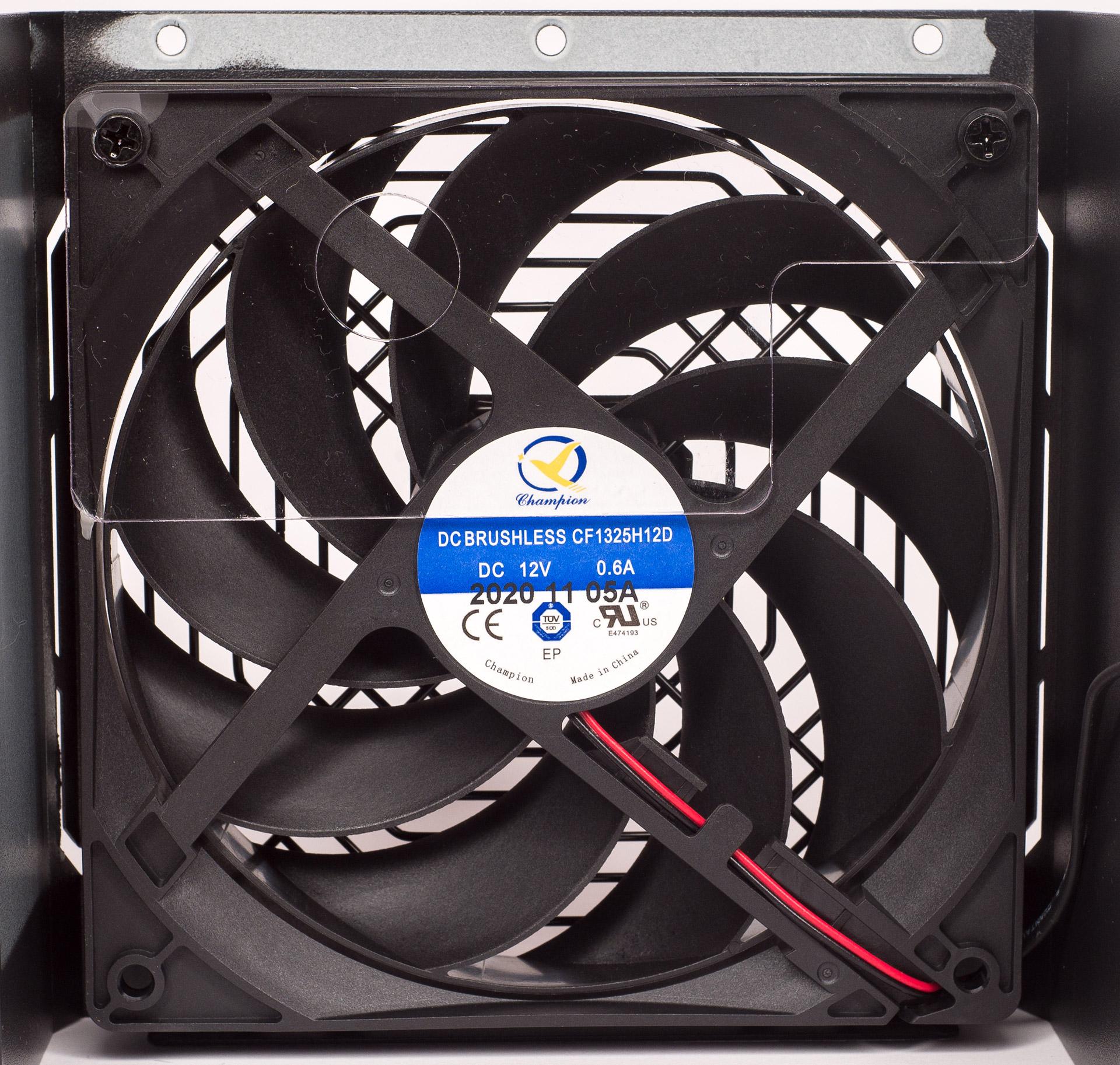

За охлаждение компонентов отвечает точно такой же вентилятор как и в младшей модели — CF1325H12D (135х135х25 мм, 12 В и 0,6 A) производства Champion c двумя шариковыми подшипниками и двухконтактным подключением, из отличий только пластиковая накладка для оптимизации воздушного потока. Вентилятор управляется автоматически с полупассивным режимом работы, при старте блока вентилятор не работает и включается при мощности больше 30% на 800–900 оборотах в минуту, с ростом температуры термодатчика, установленного на радиатор синхронного выпрямителя обороты плавно увеличиваются до максимальных 1800 об/мин.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии 3,3 В 0–16 А, по линии 5 В 0–22 А, по линии 12 В 0–60 А, погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 130 Вт, результаты занесены в таблицу.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 16 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 15 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,08 | 0 | 5,05 | 80,8 | 3,3 | 49,5 | 130,3 |
| 5 | 12,07 | 60,3 | 5,05 | 80,8 | 3,3 | 49,5 | 190,6 |
| 10 | 12,06 | 120,6 | 5,05 | 80,8 | 3,3 | 49,5 | 250,9 |
| 15 | 12,05 | 180,7 | 5,05 | 80,8 | 3,3 | 49,5 | 311 |
| 20 | 12,03 | 240,6 | 5,05 | 80,8 | 3,3 | 49,5 | 370,9 |
| 25 | 12,03 | 300,7 | 5,05 | 80,8 | 3,3 | 49,5 | 431 |
| 30 | 12,02 | 360,6 | 5,04 | 80,6 | 3,3 | 49,5 | 490,7 |
| 35 | 12,01 | 420,3 | 5,04 | 80,6 | 3,3 | 49,5 | 550,4 |
| 40 | 12,0 | 480 | 5,04 | 80,6 | 3,3 | 49,5 | 610,1 |
| 45 | 11,99 | 539,5 | 5,03 | 80,5 | 3,3 | 49,5 | 669,5 |
| 50 | 11,98 | 599 | 5,03 | 80,5 | 3,29 | 49,3 | 728,8 |
| 55 | 11,97 | 658 | 5,03 | 80,5 | 3,29 | 49,3 | 787,8 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,2 | 671 | 5,2 | 83,2 | 3,38 | 50,7 | 804,9 |
По результатам теста имеем отличную стабилизацию по всем линиям, как и в младшей модели. Дополнительно был сделан замер на не нагруженном кабеле SATA для получения выходного напряжения на плате блока питания на максимальной нагрузке без учета сопротивления проводов. Провода оказались довольно качественные и суммарные потери на них 17 Вт, так же можно видеть отличную работу схемы компенсации падения напряжения на проводах, которая повышает напряжение на выходах блока при увеличении нагрузки, чтобы напряжение не сильно просаживалось.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,32 | 0 | 5,05 | 15 | 12,08 |
| 0 | 3,32 | 5 | 5,05 | 15 | 12,08 |
| 0 | 3,32 | 10 | 5,05 | 15 | 12,08 |
| 0 | 3,32 | 15 | 5,04 | 15 | 12,07 |
| 5 | 3,31 | 0 | 5,05 | 15 | 12,08 |
| 10 | 3,31 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,3 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,3 | 15 | 5,04 | 15 | 12,06 |
По результатам теста имеем отличную стабилизацию по линиям +3,3V и +5V перекосы нагрузки почти никак не влияют друг на друга и на линию +12V.
Тест эффективности блока проводился при напряжении сети 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,93 | 231 | 87,0 |
| 50 | 375 | 1,82 | 230 | 89,6 |
| 75 | 562 | 2,84 | 228 | 86,8 |
| 100 | 750 | 3,91 | 225 | 85,2 |
Эффективность данного блока полностью соответствует стандарту 80 Plus Bronze.

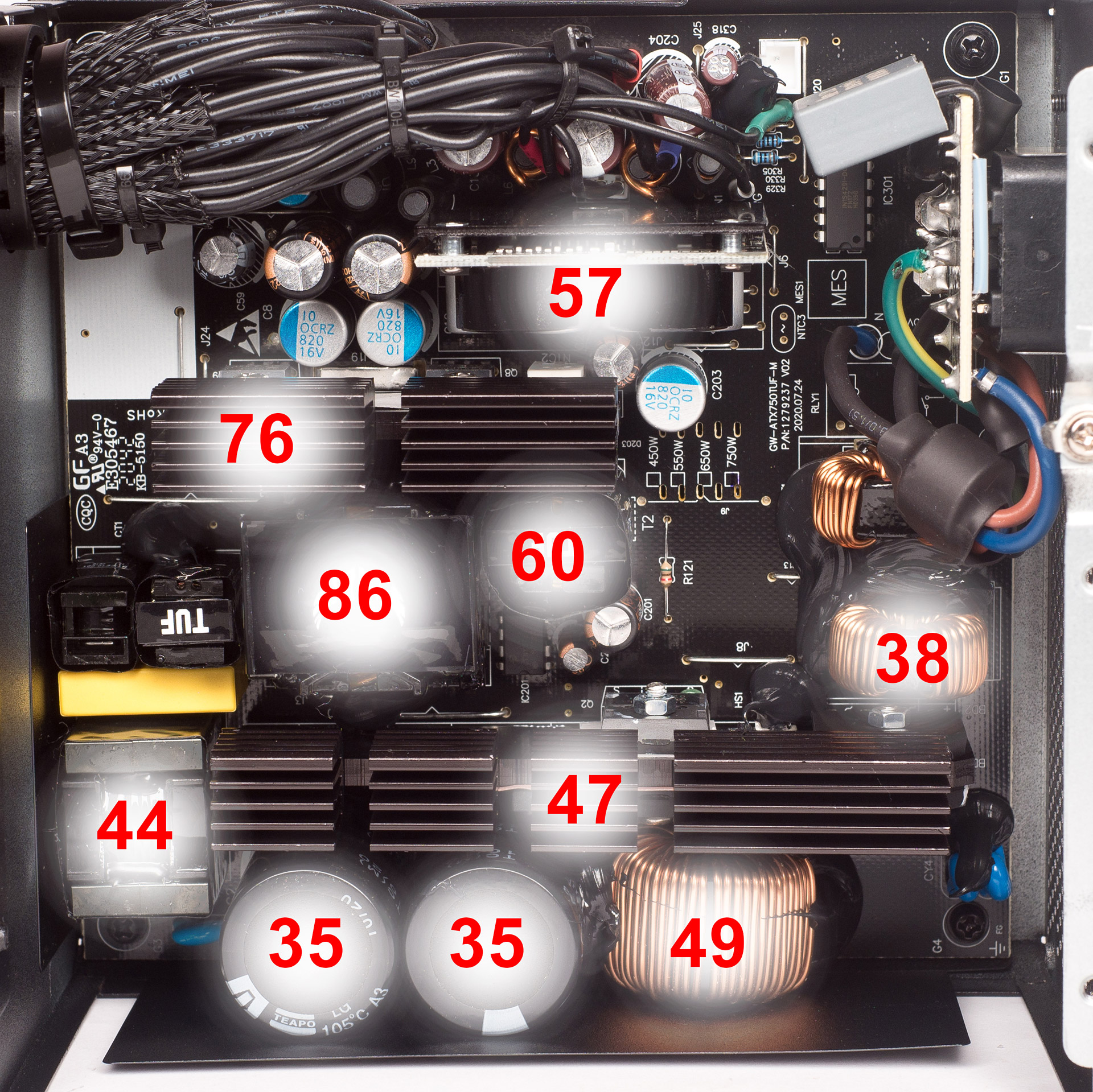

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 21 °С, с помощью панели Scythe Kaze Master Pro, датчики которой были закреплены на основных компонентах блока, на силовом трансформаторе была закреплена термопара от мультиметра Zotek ZT102, блок нагружался на максимальную мощность и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe фиксировались, после этого снималась крышка блока и проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:
Температуры элементов типичные для современных блоков питания с аналогичной схемотехникой, немного выше, чем у версии на 650 Вт, но тогда и тест был при более низкой температуре в помещении, что позволяло немного улучшить общее охлаждение компонентов на 2–3 градуса. При длительной максимальной нагрузке обороты вентилятора повысились до 1700 об/мин, шум при этом от него был ниже, чем у остальных вентиляторов тестового стенда.
Выводы
Протестированный ASUS TUF-GAMING-750B качественно собранный современный блок питания, с неплохим дизайном и хорошими параметрами. Силовые элементы в нем установлены с запасом, конденсаторы хоть и не японские, но для «бронзового» блока достаточного качества. Благодаря хорошей схемотехнике как у «золотых» устройств и при не сильно большом нагреве, блок нормально прослужит свой гарантийный срок в 6 лет, даже на мощностях, близких к максимальной, естественно, при нормальной продуваемости корпуса. В минусы блока можно записать более высокую цену, чем у остальных бронзовых решений, но TUF-GAMING-750B все-таки ближе к «золотым», как по схемотехнике, так и по стабильности выходных напряжений. Отсутствие модульности может кому-то не понравиться, так как после сборки ПК остается достаточно много лишних проводов и их как-то надо будет аккуратно расположить. Версия на 750 Вт более предпочтительна, чем рассмотренная ранее на 650 Вт, так как имеет больше запас по силовым компонентам при не сильно большой разнице в цене. Как и младшая модель он будет интересен, в первую очередь, любителям продукции фирмы ASUS.
