Сегодня у нас на тестировании блок питания Chieftec новой серии ATMOS, которая имеет сертификат 80 Plus Gold и соответствует стандарту ATX 3.0 с поддержкой видеокарт PCI-E 5.0. Кроме того, такие устройства оснащаются конденсаторами японского производства и, соответственно, тихим вентилятором, а гарантия на них составляет пять лет. Всего в новой линейке пока что два устройства — на 750 и 850 ватт. Мы рассмотрим младшую новинку.
Chieftec ATMOS 750W (CPX-750FC)
| Производитель | Chieftec |
|---|---|
| Модель и страница продукта | CPX-750FC |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульный |
| Мощность канала +12V, Вт (А) | 750 (62.5) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 100 |
| Мощность канала –12, Вт (А) | 3,6 (0.3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100-240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120х120х25 |
| Тип подшипника | FDB bearing |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 3/4x (6+2) |
| Количество кабелей/разъемов для PCI-E 5.0 | 1/1 (16) |
| Количество кабелей/разъемов для SATA | 3/9 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP, SIP |
| Размеры (ШхВхГ), мм | 150х86х140 |
| Гарантия, мес | 60 |
| Стоимость, $ | ~125 |

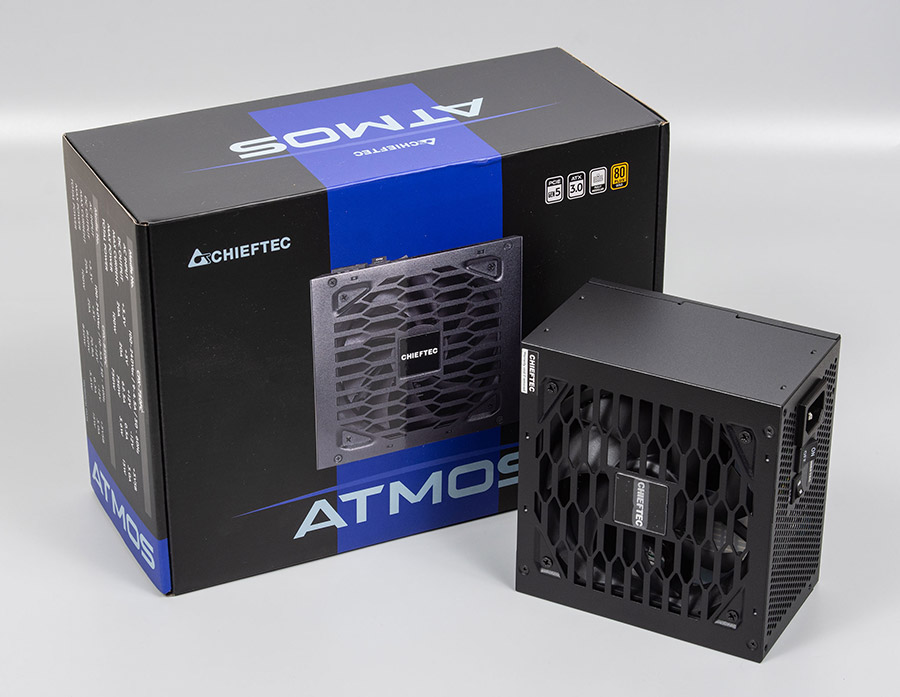

Блок питания поставляется в коробке средних размеров. На передней грани расположено фото блока, тогда как на задней — информация о комплекте кабелей, и лишь на боковой стороне можно увидеть информацию с техническими характеристиками блоков серии ATMOS.
Комплект поставки включает модульные провода в отдельном чехле, кабель питания, пакетик с крепежом и инструкцию.

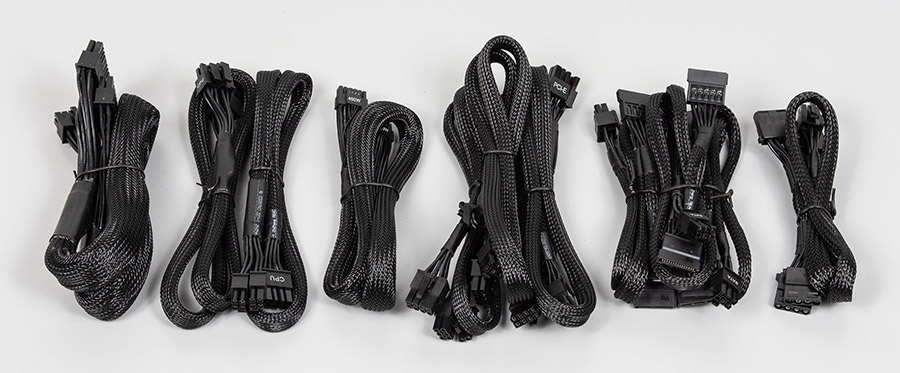

Блок питания с модульными кабелями, их количество и длина следующие:
- один для питания материнской платы (60 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (70 см);

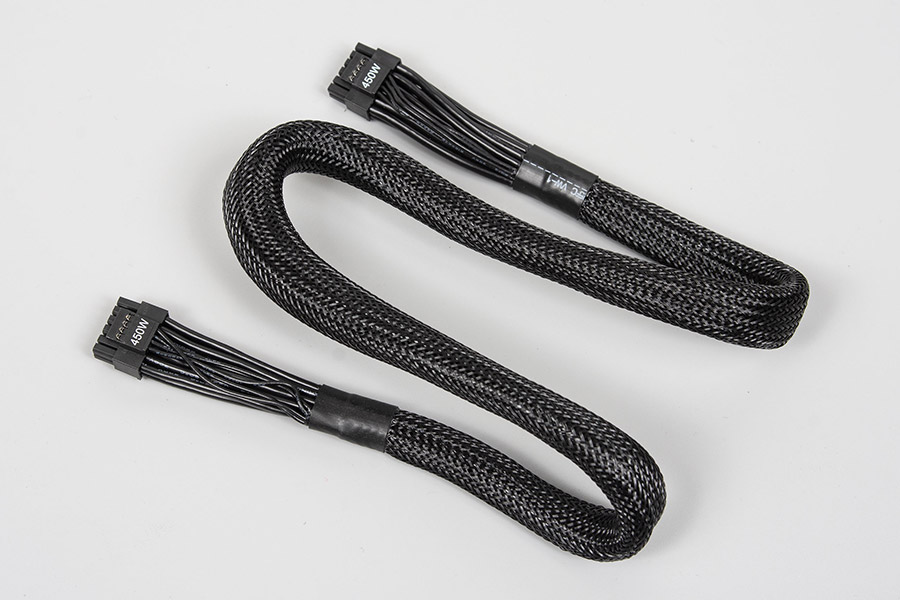

- один 12VHPWR с одним 16-контактным разъемом для питания видеокарты PCI-E 5.0 на 450 Вт (60 см);
- два с одним 8-контактным (6+2) разъемами для питания видеокарты PCI-E (70 см);
- один с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (70+15 см);
- три с тремя разъемами питания для SATA-устройств (55+10+10 см);
- один с четырьмя разъемами питания для IDE-устройств (55+10+10+10 см).
Все кабели выполнены из проводов черного цвета, обтянутых в нейлоновую оплетку. Длина кабелей достаточная для больших корпусов.

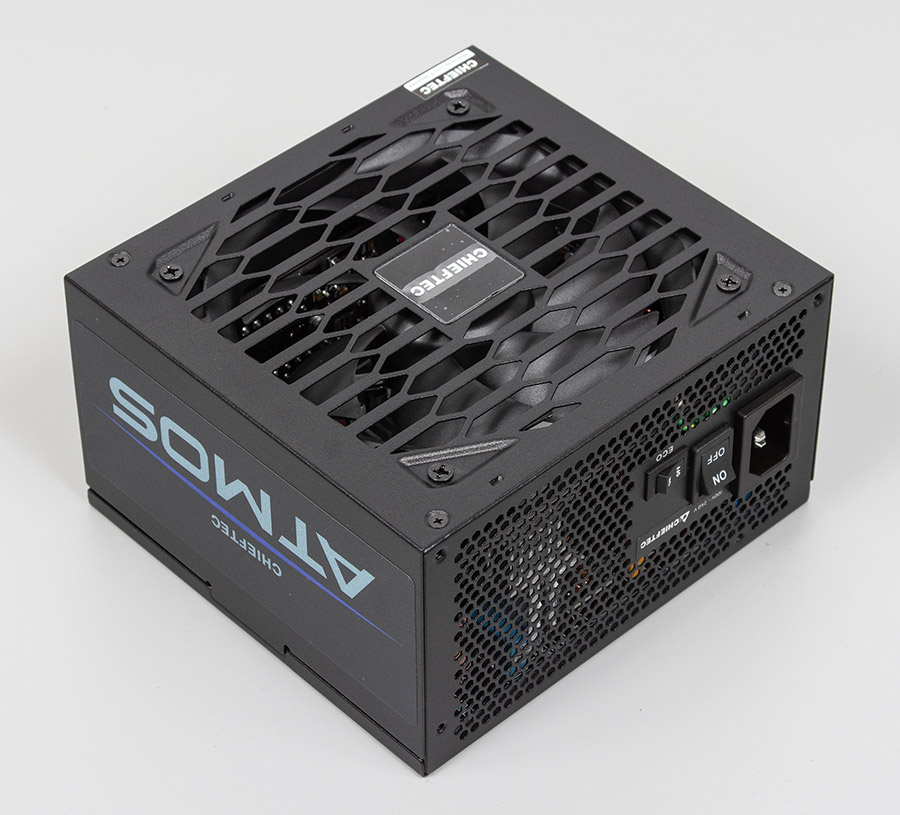

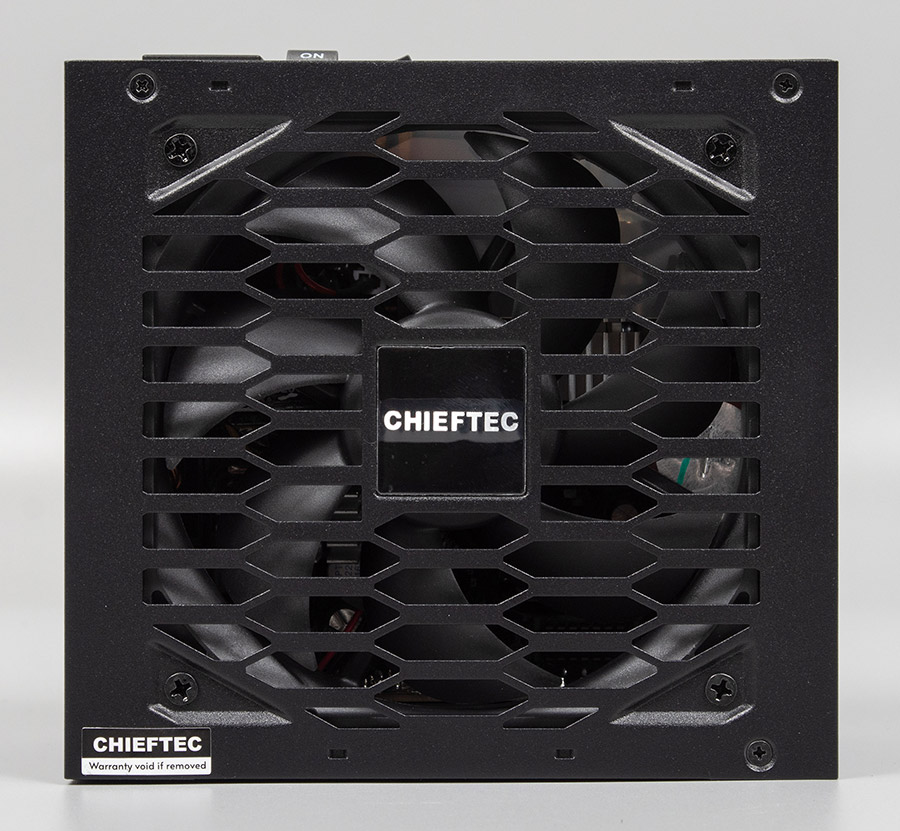

Корпус блока окрашен черной порошковой краской, решетка вентилятора штампованная.

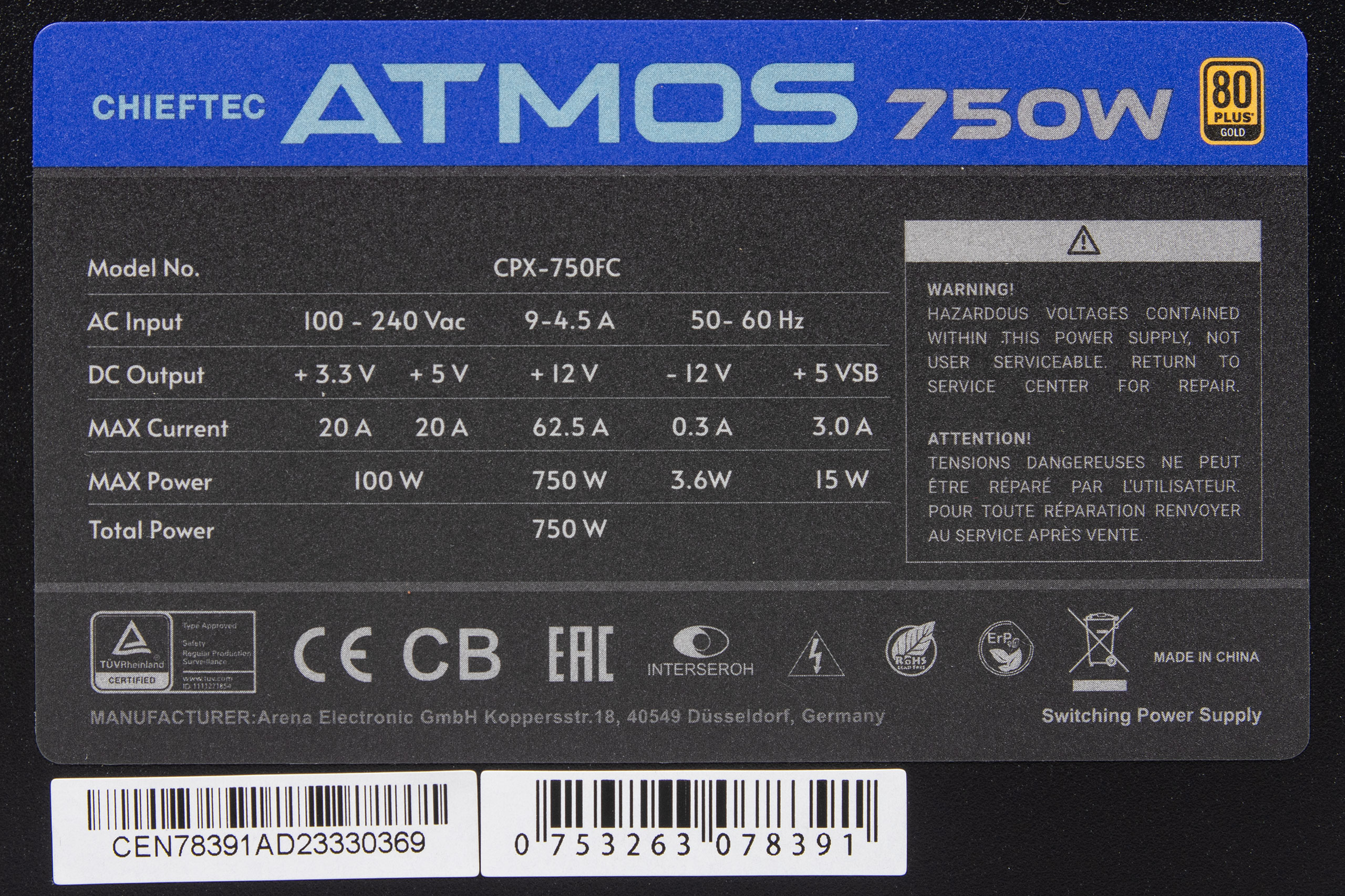

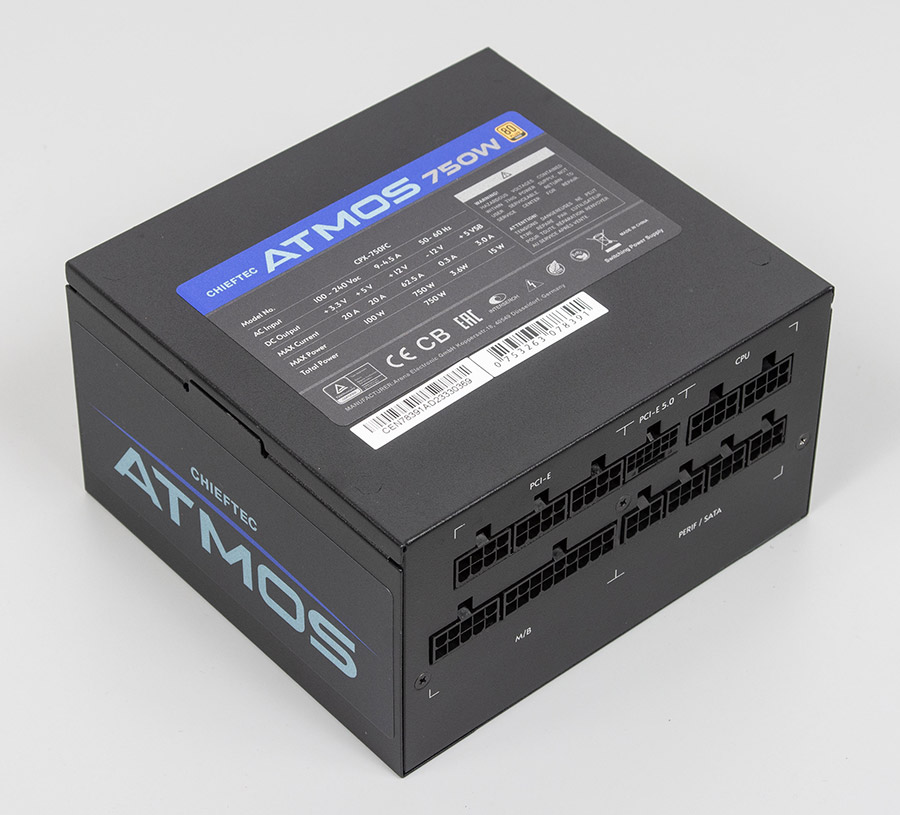

На верхней грани есть наклейка с техническими характеристиками.

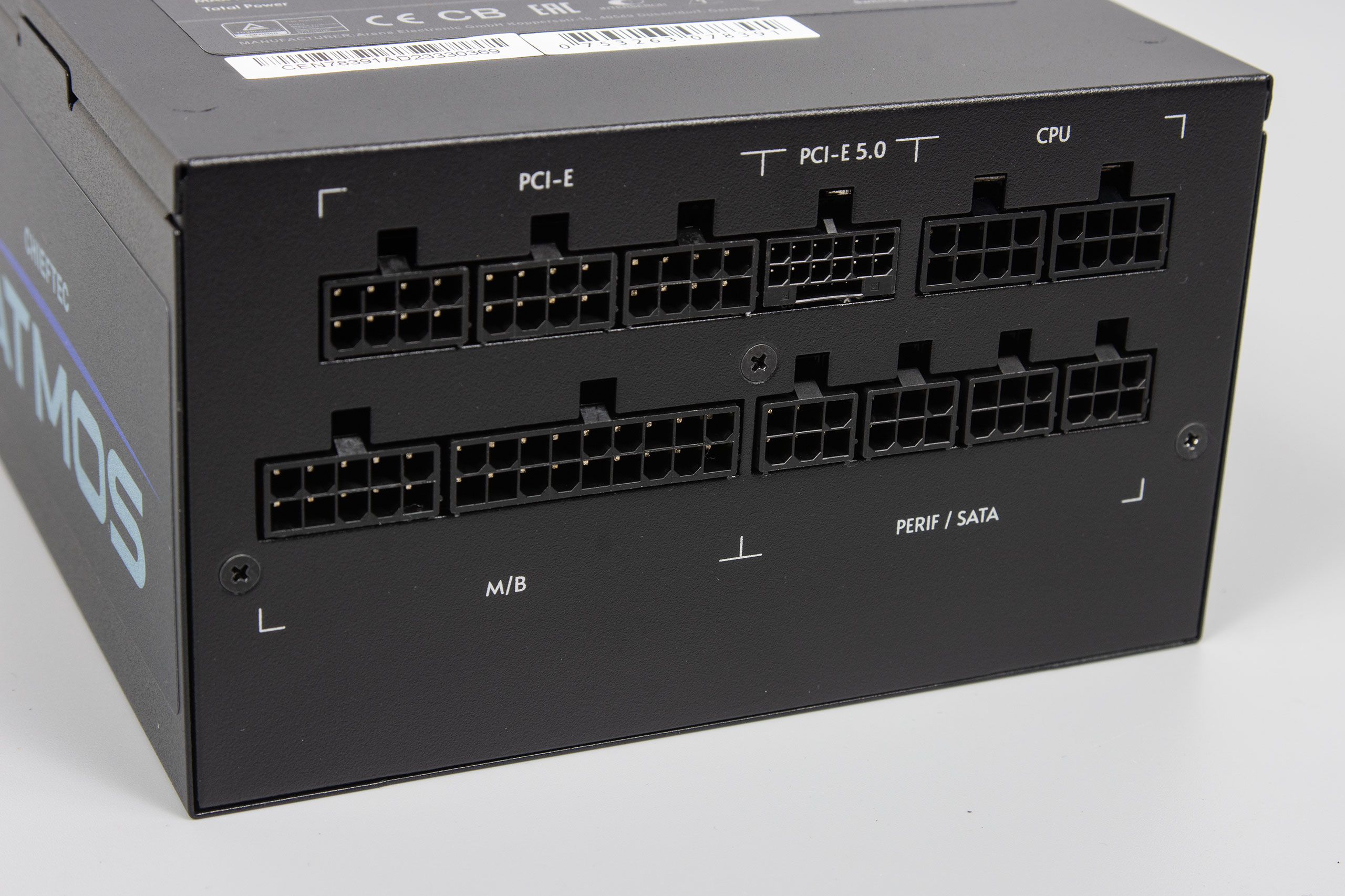

Коннекторы модульных кабелей все подписаны и имеют разную конфигурацию ключей, перепутать не получится.

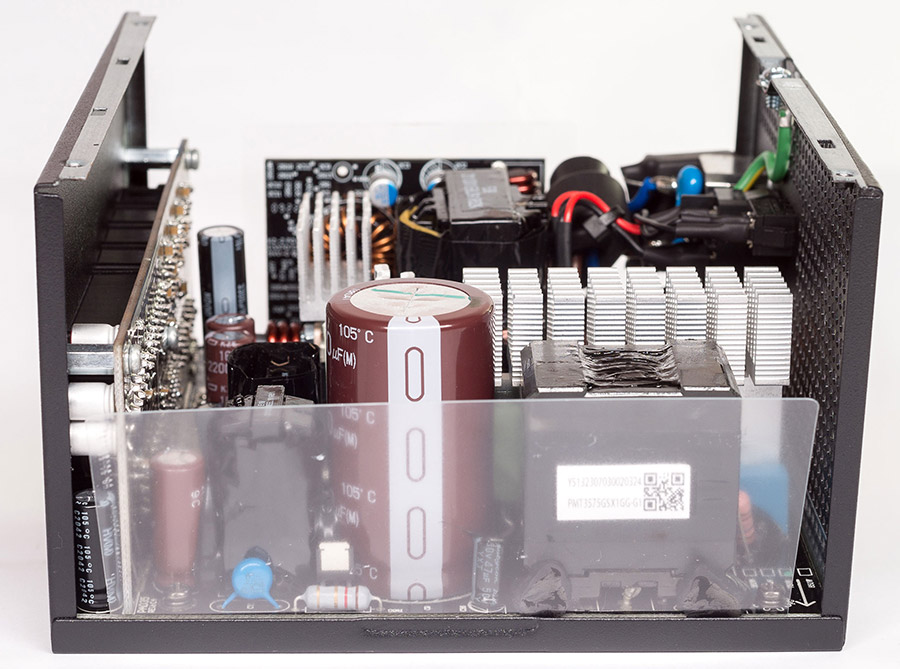

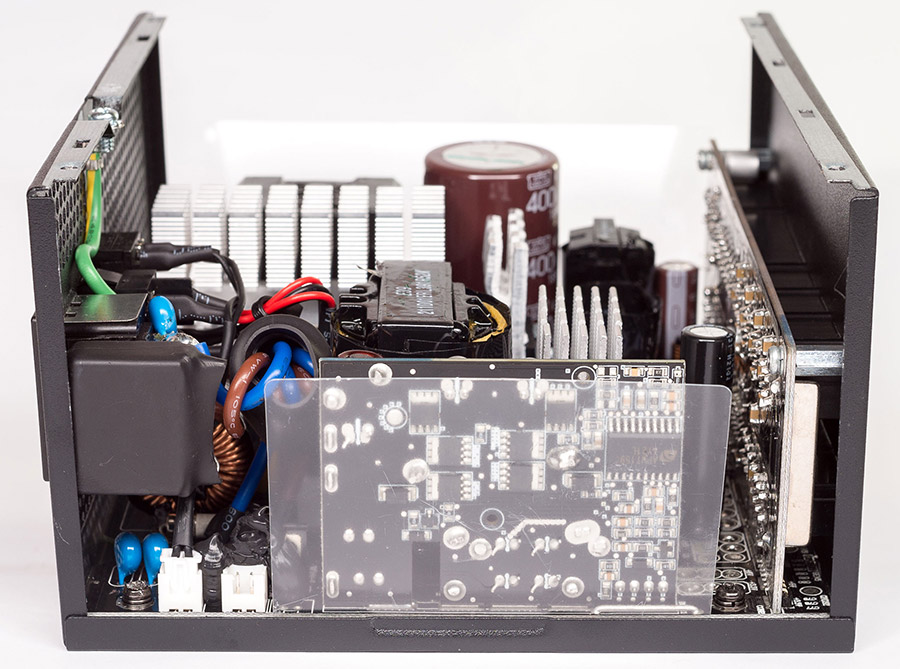

Блок построен на современной платформе с активным корректором коэффициента мощности (APFC) с широким диапазоном входного напряжения (100–240 В), силовым резонансным LLC-преобразователем с синхронным выпрямителем по линии +12 В и DC/DC-преобразователями для линий +5 В и +3,3 В.

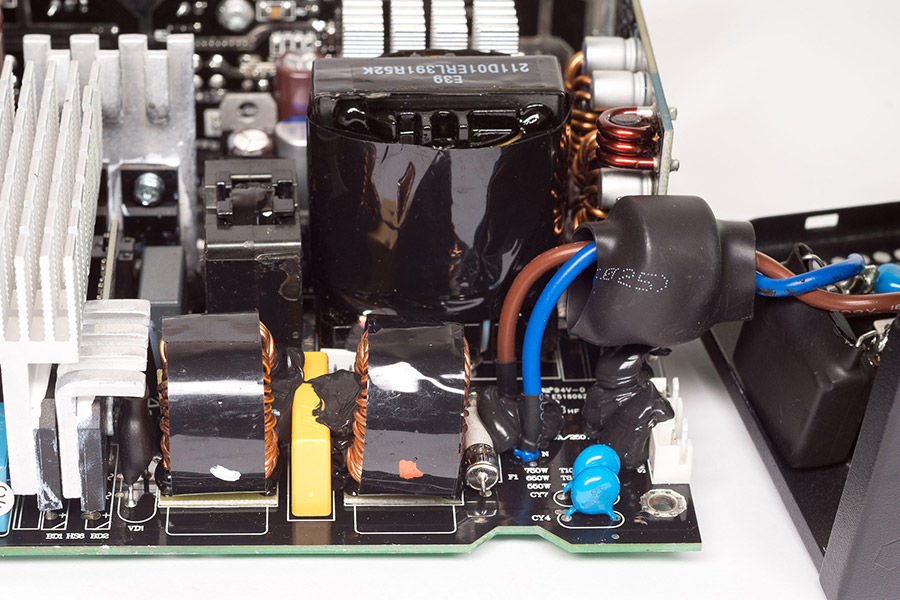

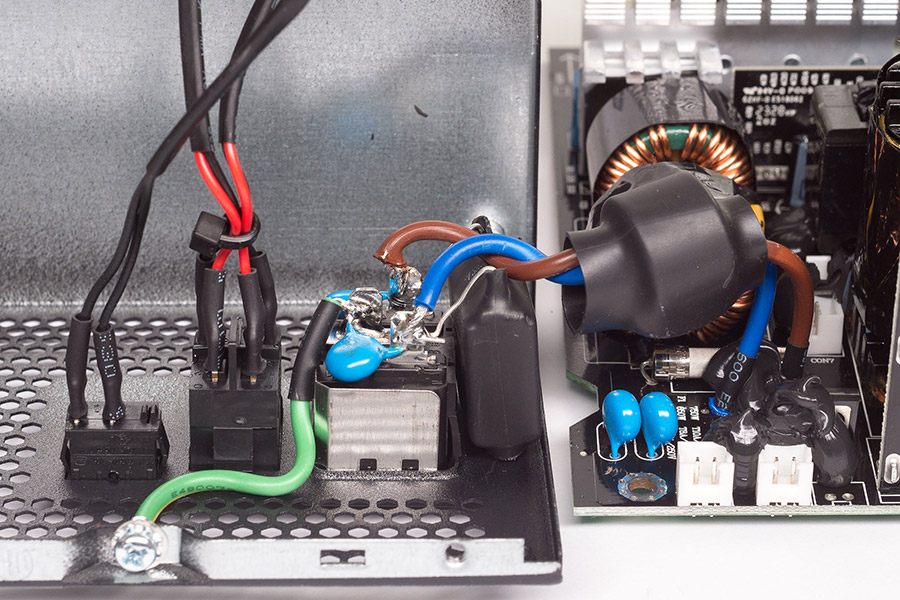

На входе блока установлен фильтр импульсных помех второго порядка, часть его элементов распаяна на сетевом разъеме.

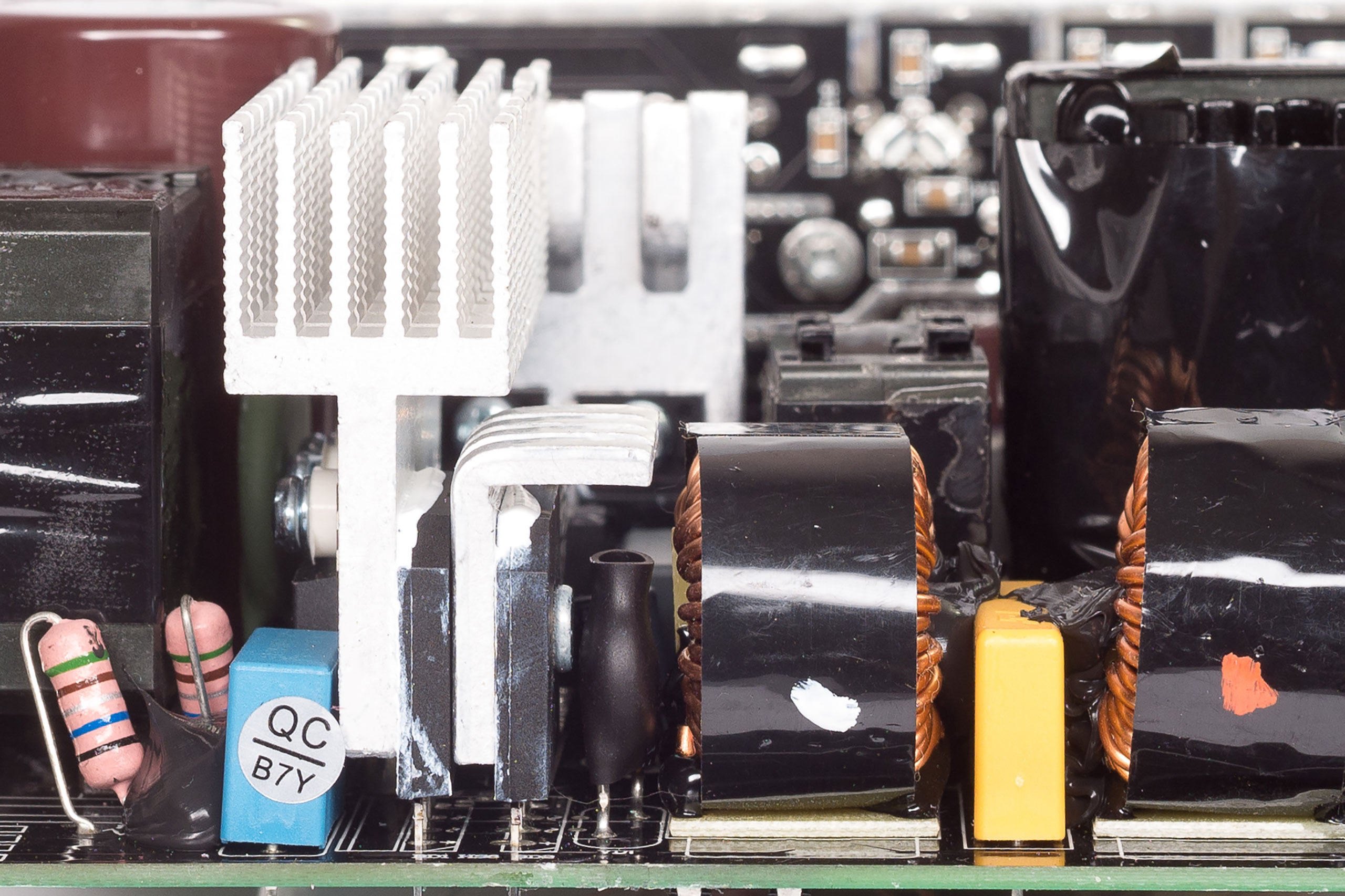

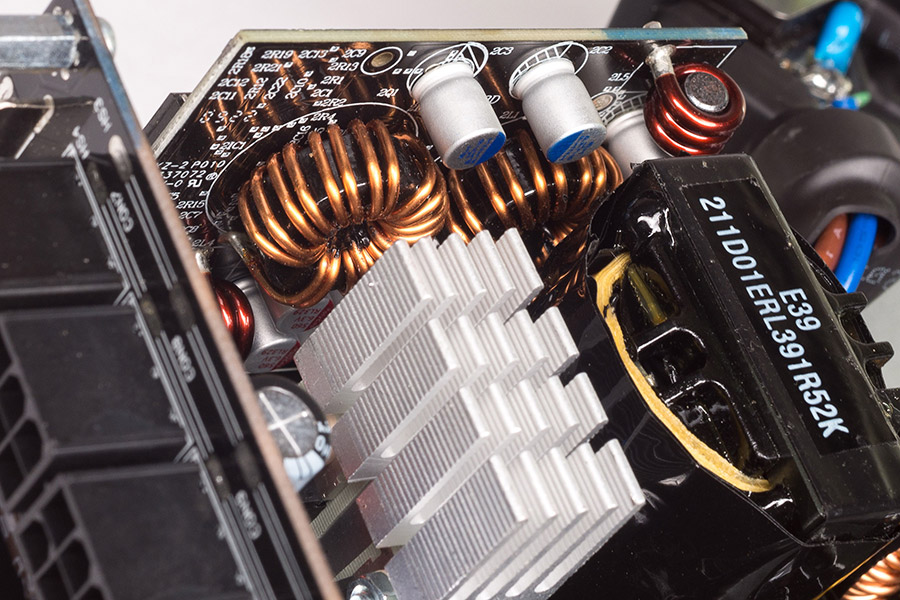

Входной выпрямитель состоит из двух диодных сборок, включенных параллельно, которые установлены на общий радиатор с компонентами APFC. Между сборками установлена дополнительная алюминиевая пластина. Тип компонентов рассмотреть, к сожалению, не удалось.

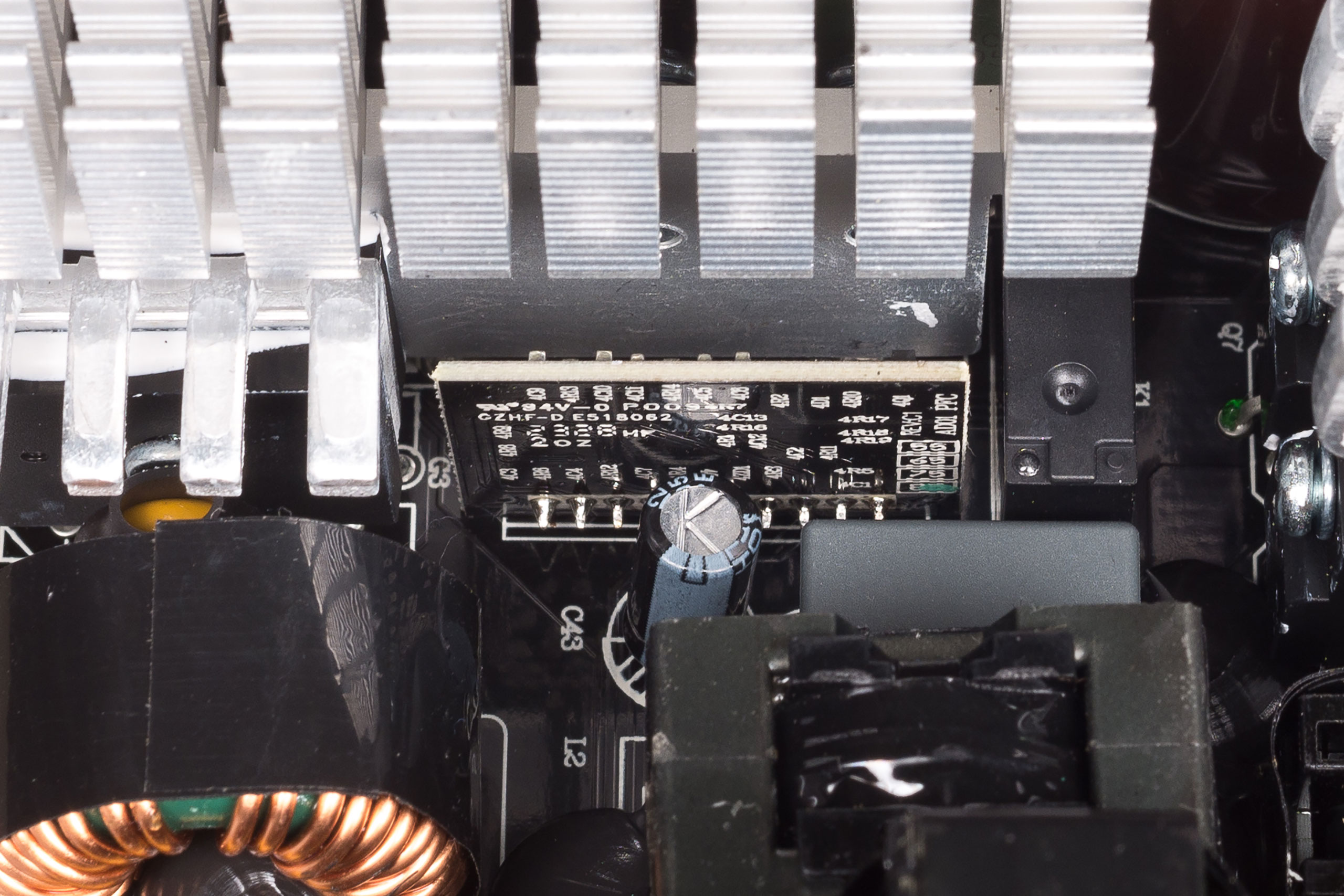

Управляет корректором контролер, установленный на отдельной маленькой плате, силовая часть состоит из двух транзисторов, включенных параллельно и диода, тип силовых элементов не удалось рассмотреть.

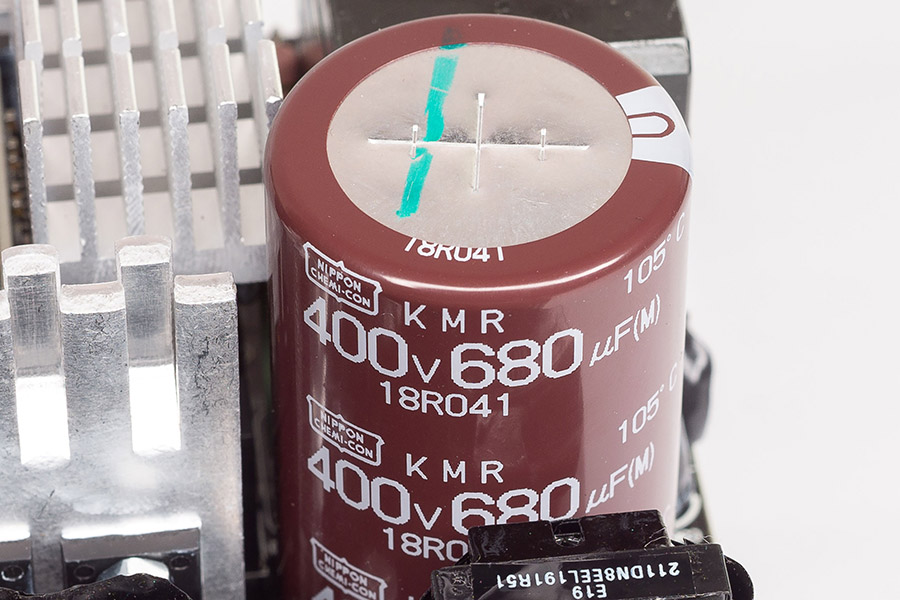

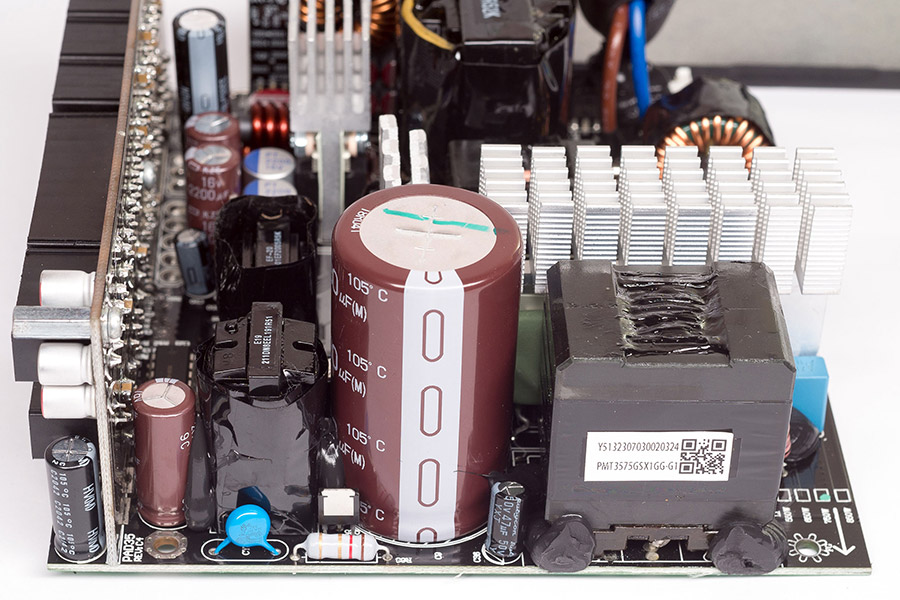

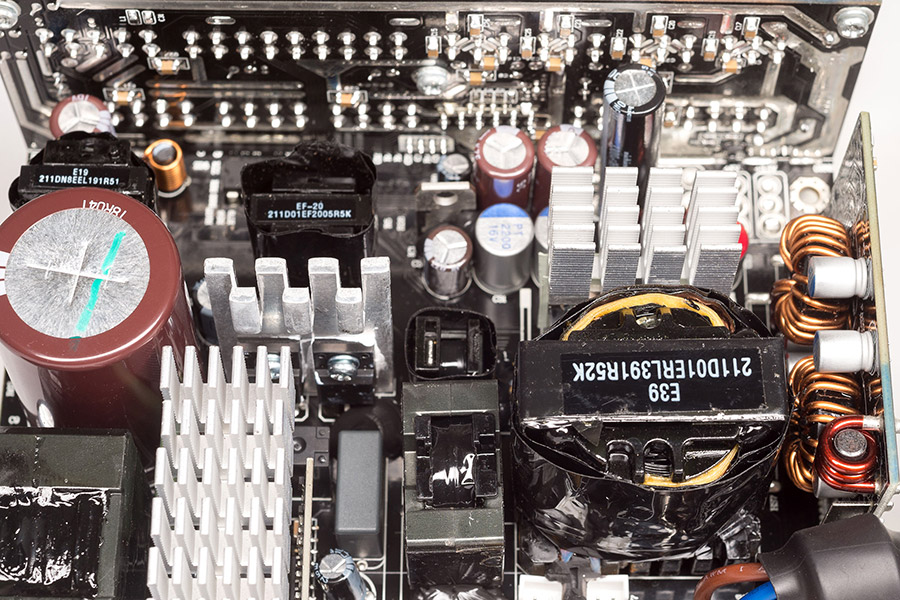

Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 680 мкФ и рабочим напряжением 400 В (предельная температура 105 °C) производства фирмы Nippon Chemi Con.
За линию +12 В отвечает мостовой резонансный LLC-преобразователь с синхронным выпрямителем, которыми управляет контролер CM6901X, распаянный на основной плате.

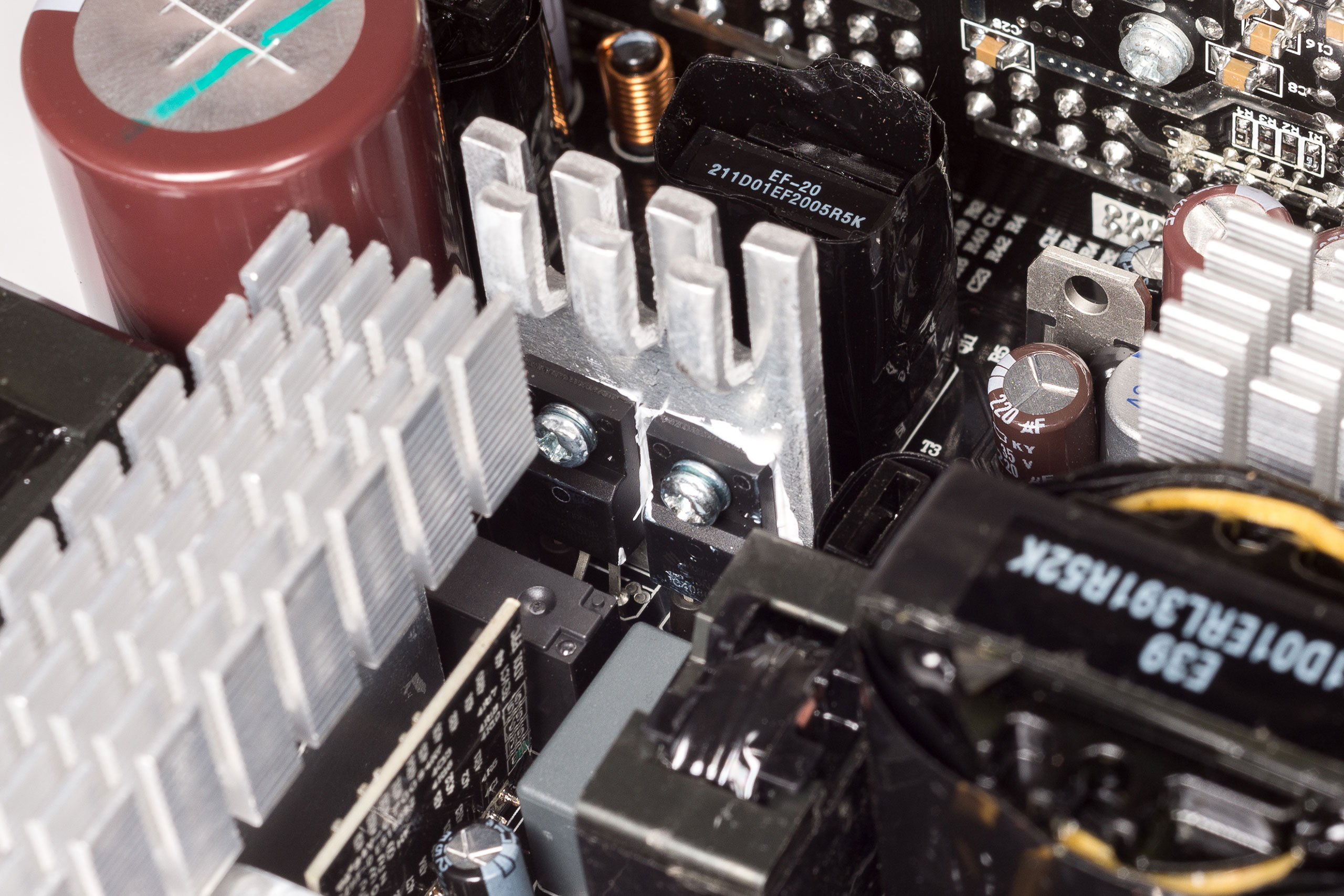

Четыре силовых транзистора моста установлены на отдельный небольшой радиатор, тип компонентов рассмотреть не удалось.

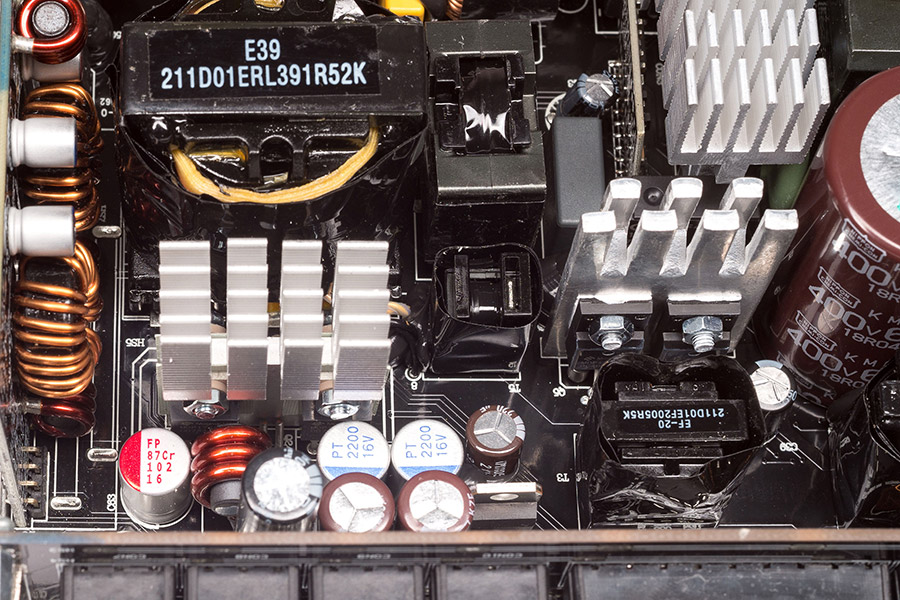

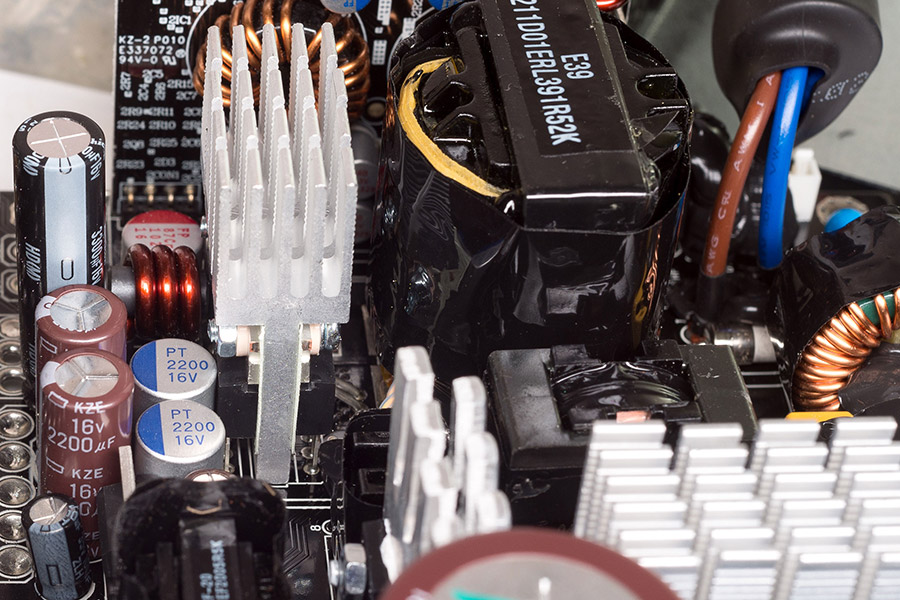

Синхронный выпрямитель выполнен на четырех транзисторах, установленных на отдельный радиатор. Выходное напряжение фильтруют три полимерных конденсатора, один из которых емкостью 1000 мкФ на 16 В и два емкостью 2200 мкФ на 16 В. Еще установлено три электролитических конденсатора: пара емкостью 2200 мкФ на 16 В производства Nippon Chemi Con и один емкостью 3300 мкФ на 16 В производства Nichicon. Все они с рабочей температурой 105 °C.

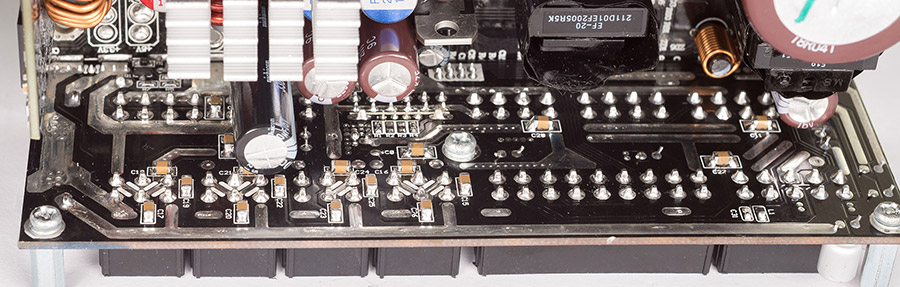

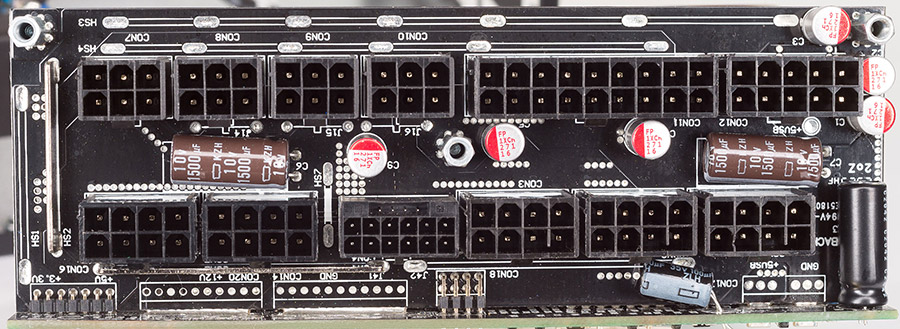

Для дополнительной фильтрации напряжения +12 В на плате с модульными коннекторами распаяно еще шесть полимерных конденсатора емкостью 270 мкФ и рабочим напряжением 16 В, а также большое количество керамических конденсаторов с обратной стороны платы.
За питание линий +3,3 В и +5 В отвечает DC/DC-преобразователь, собранный на отдельной плате на базе двухканального синхронного контролера APW7159C. В силовой части установлены шесть транзисторов PSMN4R0-30YLD (30 В, 95 А, 4 мОм).

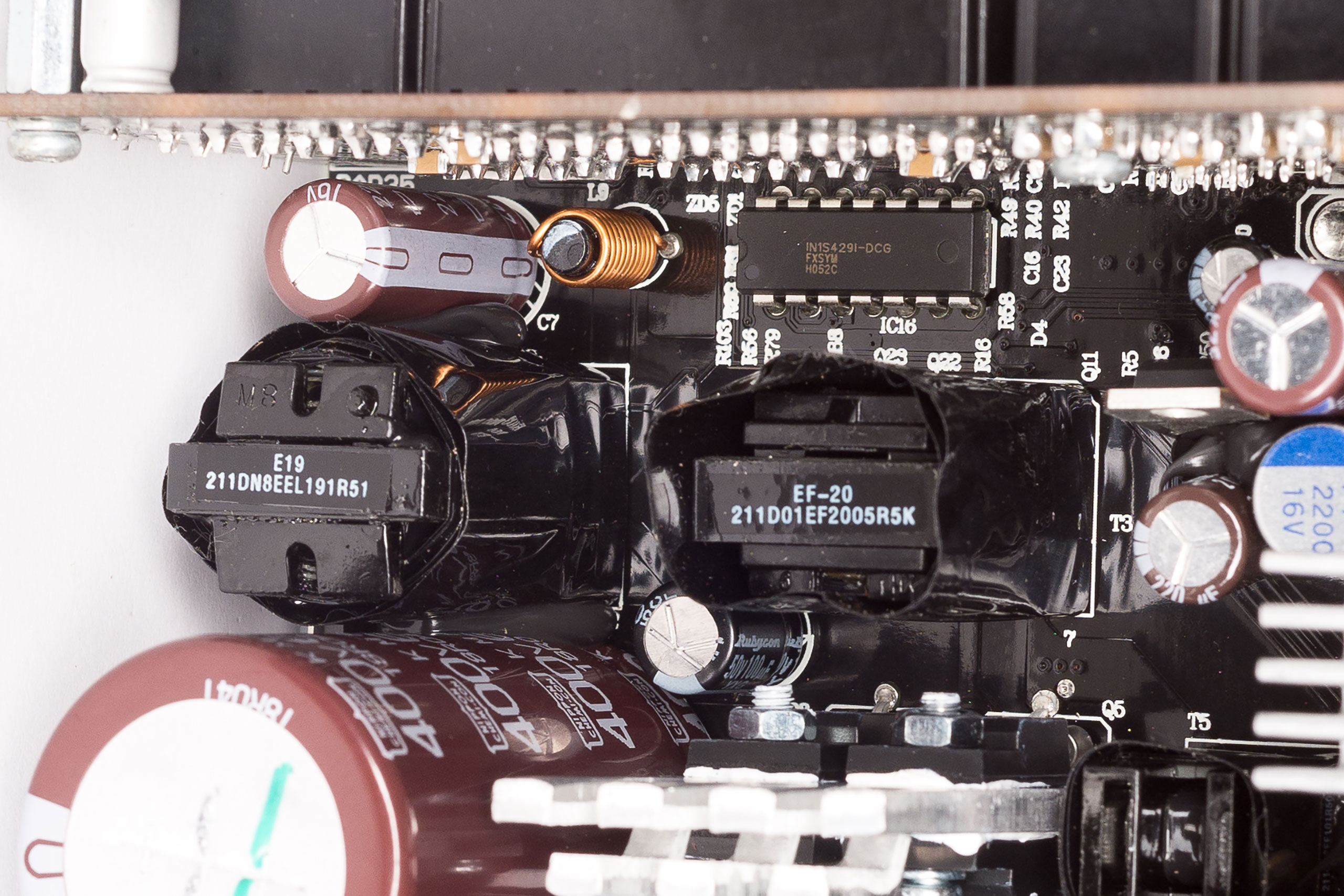

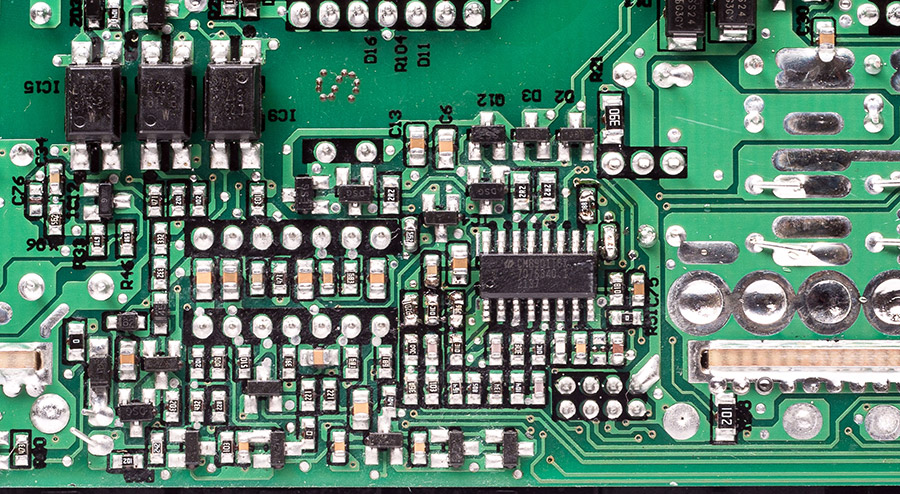

Преобразователь дежурного питания выполнен на ШИМ-контроллере с внешним силовым транзистором, тип контролера рассмотреть не удалось. В обвязке применены конденсаторы от Nippon Chemi Con и Rubycon. Рядом расположен супервизор IN1S429I-DCG, который мониторит выходные напряжения и токи.

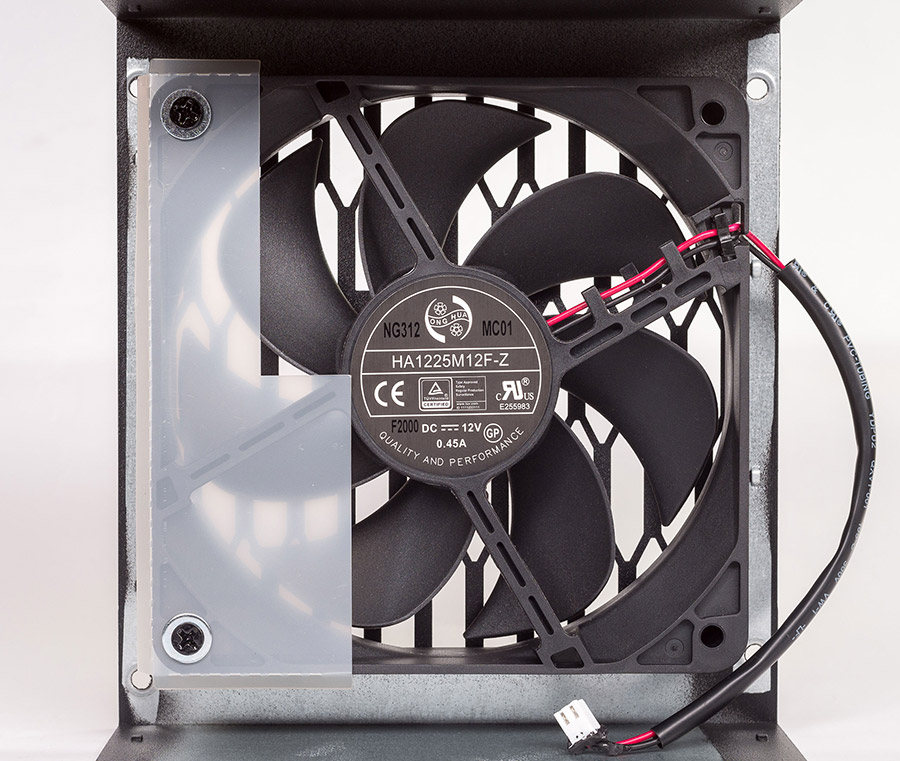

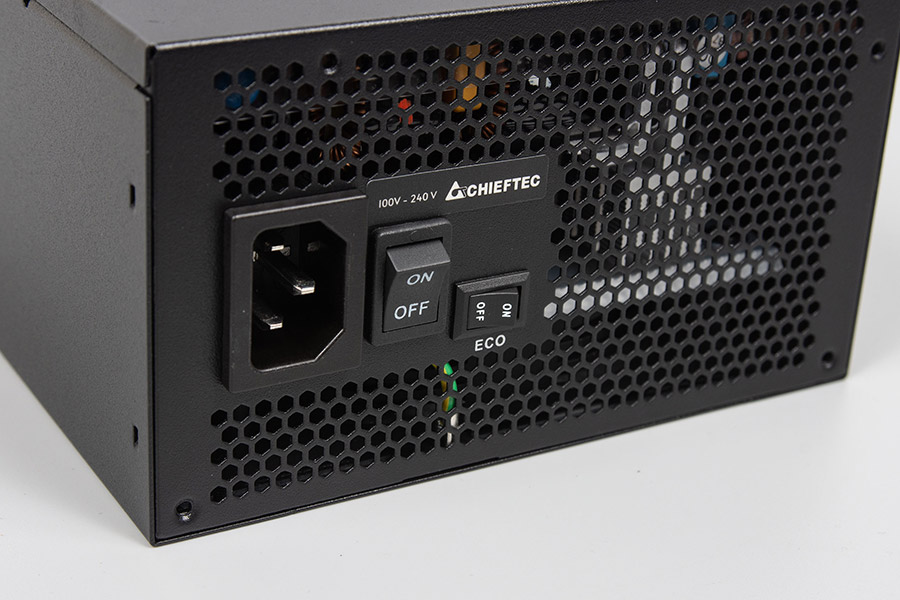

За охлаждение компонентов блока отвечает вентилятор типоразмера 120х120х25 мм с маркировкой HA1225M12F-Z (12 В, 0,45 A), гидродинамическим подшипником и двухконтактным подключением производства Hong Hua. Вентилятор управляется автоматически в зависимости от нагрузки и температуры силовых компонентов. Есть полупассивный режим работы, который включается отдельной кнопкой «ECO» рядом с сетевым выключателем. После его активации при нагрузке до 50% мощности вентилятор не вращается.

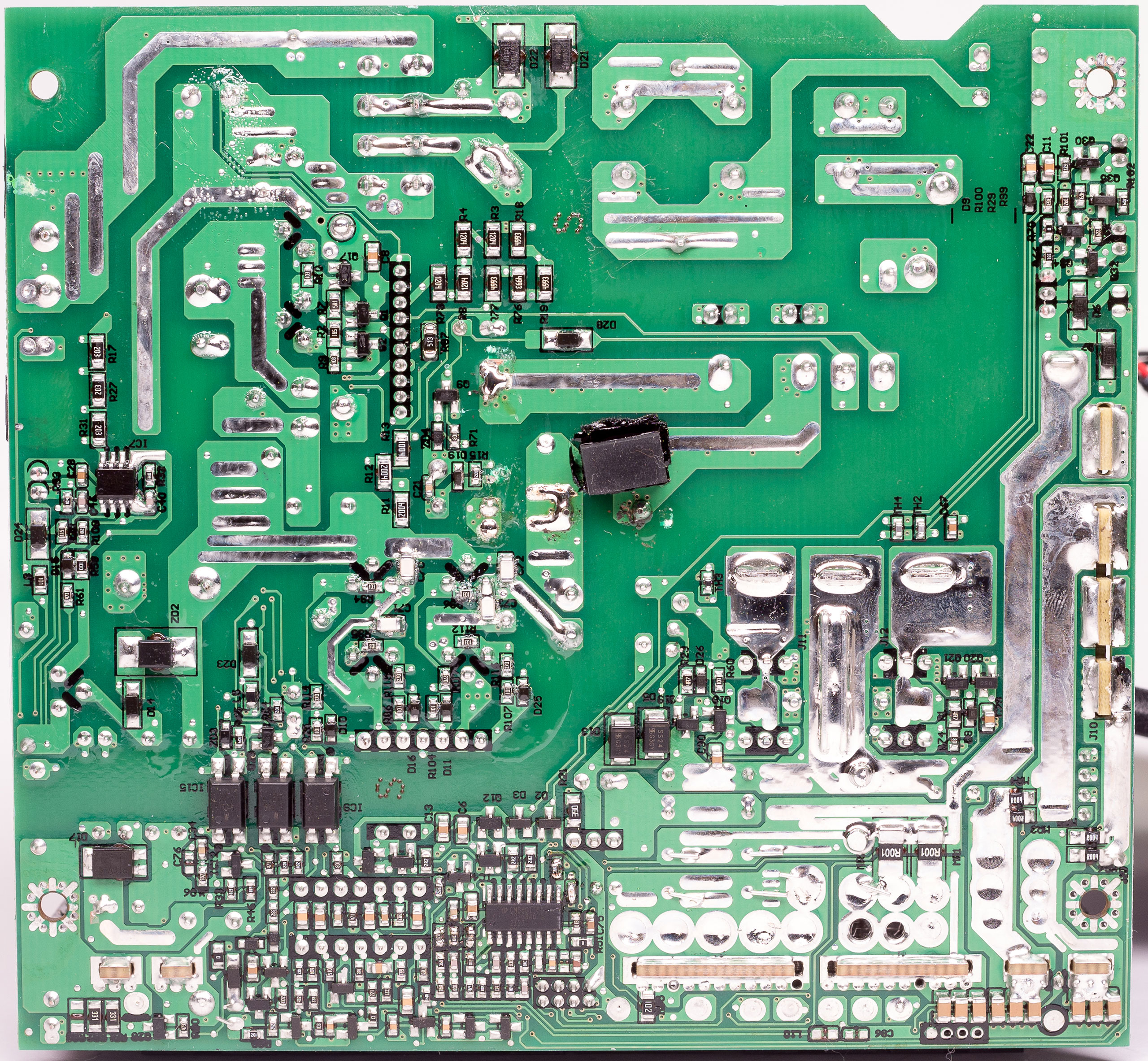

Монтаж и пайка среднего качества, некоторые компоненты установлены неровно и не везде отмыт флюс — минус только эстетический и не должен влиять на работу блока. Высоковольтная часть платы покрыта лаком.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 100 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 14 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 10 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 11,98 | 0 | 5,0 | 70 | 3,33 | 33,3 | 103,3 |
| 10 | 11,97 | 119,7 | 5,0 | 70 | 3,33 | 33,3 | 223 |
| 20 | 11,96 | 239,2 | 5,0 | 70 | 3,33 | 33,3 | 342,2 |
| 30 | 11,95 | 358,5 | 5,0 | 70 | 3,33 | 33,3 | 461,8 |
| 40 | 11,94 | 477,6 | 4,99 | 69,8 | 3,32 | 33,2 | 580,6 |
| 50 | 11,93 | 596,5 | 4,99 | 69,8 | 3,32 | 33,2 | 699,5 |
| 60 | 11,92 | 715,2 | 4,99 | 69,8 | 3,32 | 33,2 | 818,2 |
По результатам теста получаем хорошую стабильность выходных напряжений, просадки по линии +12V меньше 1%, по остальным линиям просадки совсем не значительны, на уровне погрешности измерения.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,35 | 0 | 5,05 | 15 | 11,97 |
| 0 | 3,35 | 5 | 5,01 | 15 | 11,97 |
| 0 | 3,34 | 10 | 5,0 | 15 | 11,96 |
| 0 | 3,34 | 15 | 4,99 | 15 | 11,96 |
| 5 | 3,34 | 0 | 5,02 | 15 | 11,97 |
| 10 | 3,33 | 0 | 5,02 | 15 | 11,97 |
| 15 | 3,32 | 0 | 5,01 | 15 | 11,96 |
| 15 | 3,31 | 15 | 4,99 | 15 | 11,96 |
По результатам теста имеем хорошую стабилизацию по линиям +3,3V и +5V, перекосы нагрузки почти не влияют на выходные напряжения.
Тест эффективности блока проводился при напряжении сети около 220 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,92 | 223 | 91,1 |
| 50 | 375 | 1,84 | 221 | 92,2 |
| 75 | 562 | 2,84 | 218 | 90,7 |
| 100 | 750 | 3,88 | 215 | 89,9 |
Эффективность блока укладывается в стандарт 80 Plus Gold для напряжения 230 В.

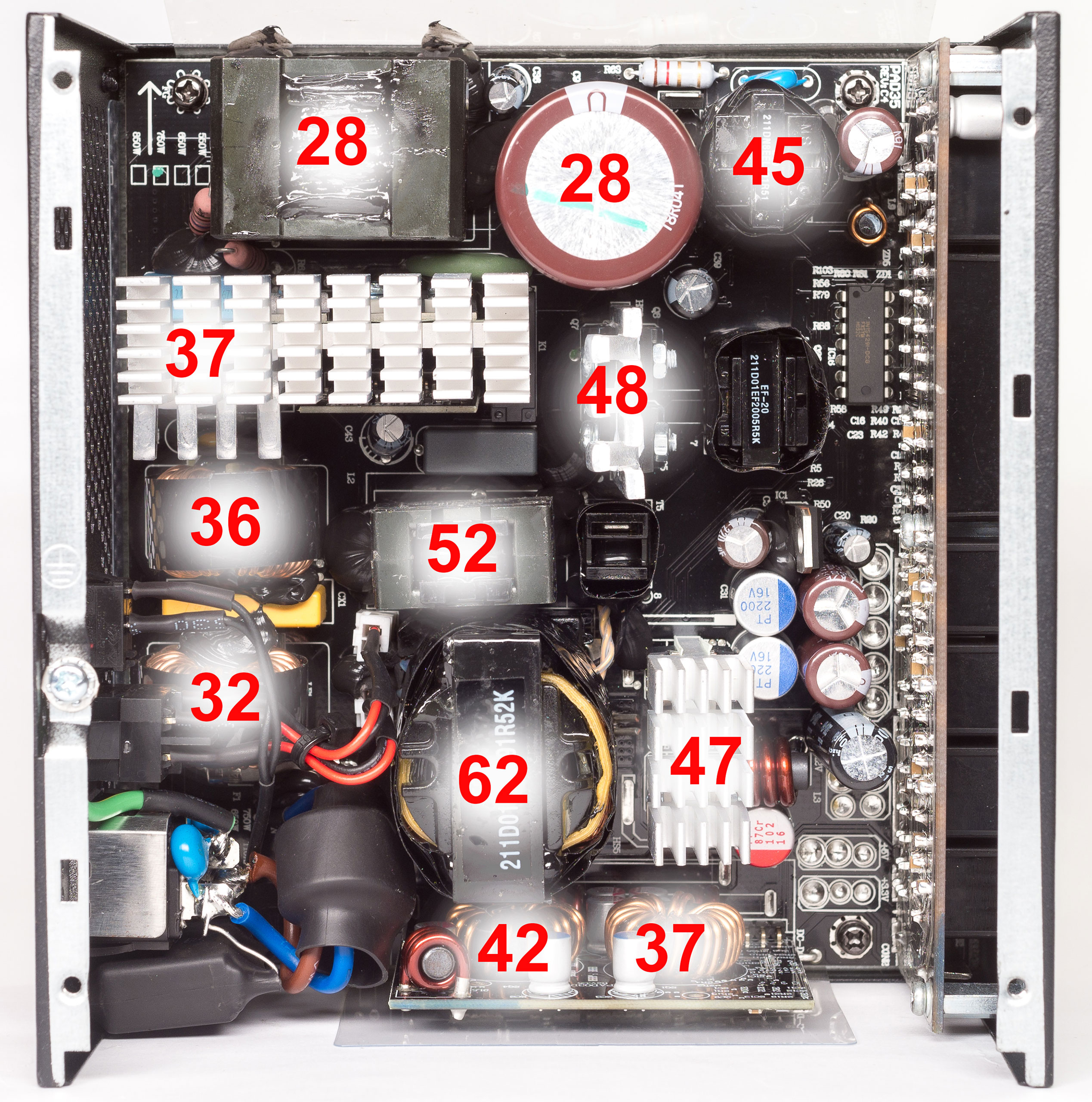

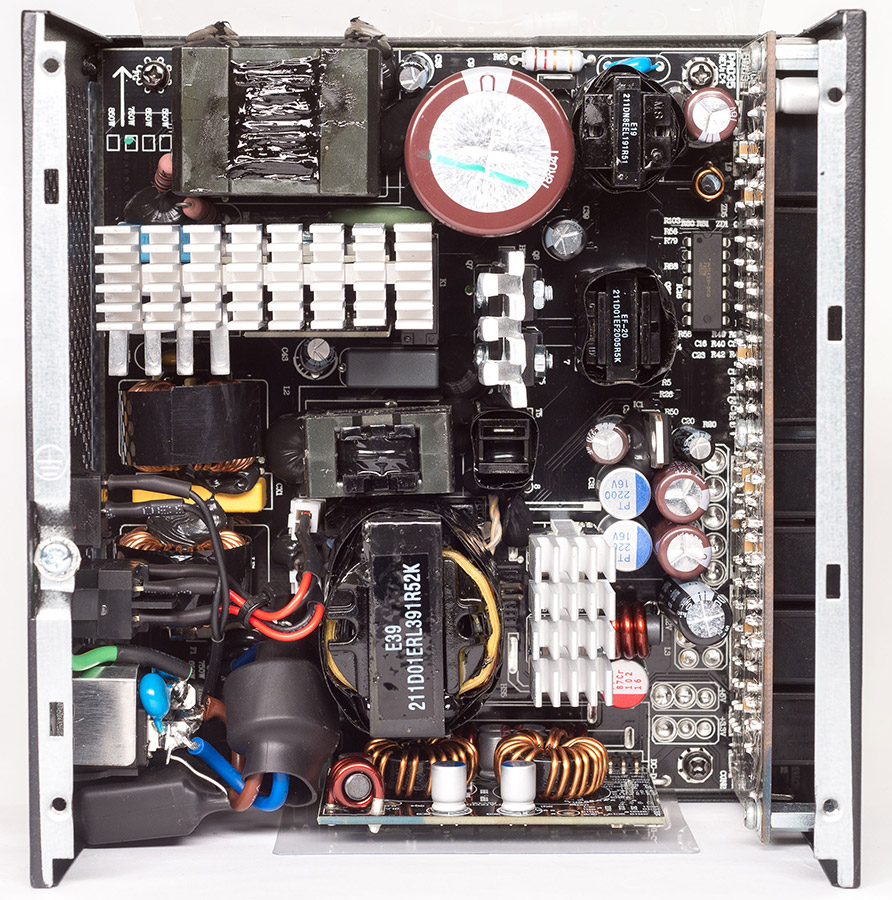

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 18 °С. Термопара мультиметра Zotek ZT102 была закреплена на одном из силовых трансформаторов, блок питания нагружался на максимальную мощность пока температура трансформатора не стабилизировалась, после этого он быстро разбирался и проводились замеры температур остальных компонентов с помощью пирометра. Результаты теста указаны на следующем фото платы блока:
Температуры компонентов довольно низкие, при этом вентилятор работал относительно тихо и не выделялся на фоне остальных вертушек тестового стенда. В корпусе температуры и уровень шума будут выше в зависимости от размеров, продуваемости корпуса и температуры в помещении.
Выводы
Протестированный Chieftec ATMOS CPX-750FC выдаёт заявленную мощность с отличной стабильностью выходных напряжений. Он укомплектован хорошими проводами, собран из качественных комплектующих с применением японских конденсаторов, лишь немного хромает качество пайки. Блок достаточно тихий и при этом холодный, вполне подойдет для системы с картой уровня RTX 4080 или RX 7900 XT — при таких условиях он без проблем проработает гарантийные пять лет. Компания Chieftec всегда славилась своими недорогими блоками питания приемлемого качества, и в данном случае имеем одно из самых доступных современных устройств на рынке с поддержкой новейших видеокарт с разъемом 12VHPWR.
