Сегодня мы рассмотрим блок питания Chieftec Polaris 850W с «золотым» сертификатом и полностью модульным подключением кабелей. В этой линейке присутствуют устройства от 550 до 1250 Вт, и наш гость занимает почти среднее положение между ними, являясь «стартовой» моделью мощных решений.
С представителем менее мощных устройств нам уже довелось познакомиться ранее на примере 750-ваттного Polaris и насколько они разные по конструкции мы и попробуем выяснить в рамках этого материала.
Chieftec Polaris 850W
| Модель | Chieftec Polaris 850W (PPS-850FC) |
|---|---|
| Страница продукта | PPS-850FC |
| Мощность, Вт | 850 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульные |
| Мощность канала +12V, Вт (А) | 850 (70,8) |
| Мощность канала +5V, Вт (А) | 110 (22) |
| Мощность канала +3,3V, Вт (А) | 72,6 (22) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100-240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 135х135х25 |
| Типа подшипника | Гидродинамический |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/4x (6+2) |
| Количество кабелей/разъемов для SATA | 3/12 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP, SIP |
| Размеры (ШхВхГ), мм | 150х86х150 |
| Гарантия, мес | 24 |
| Стоимость | 3544 грн |

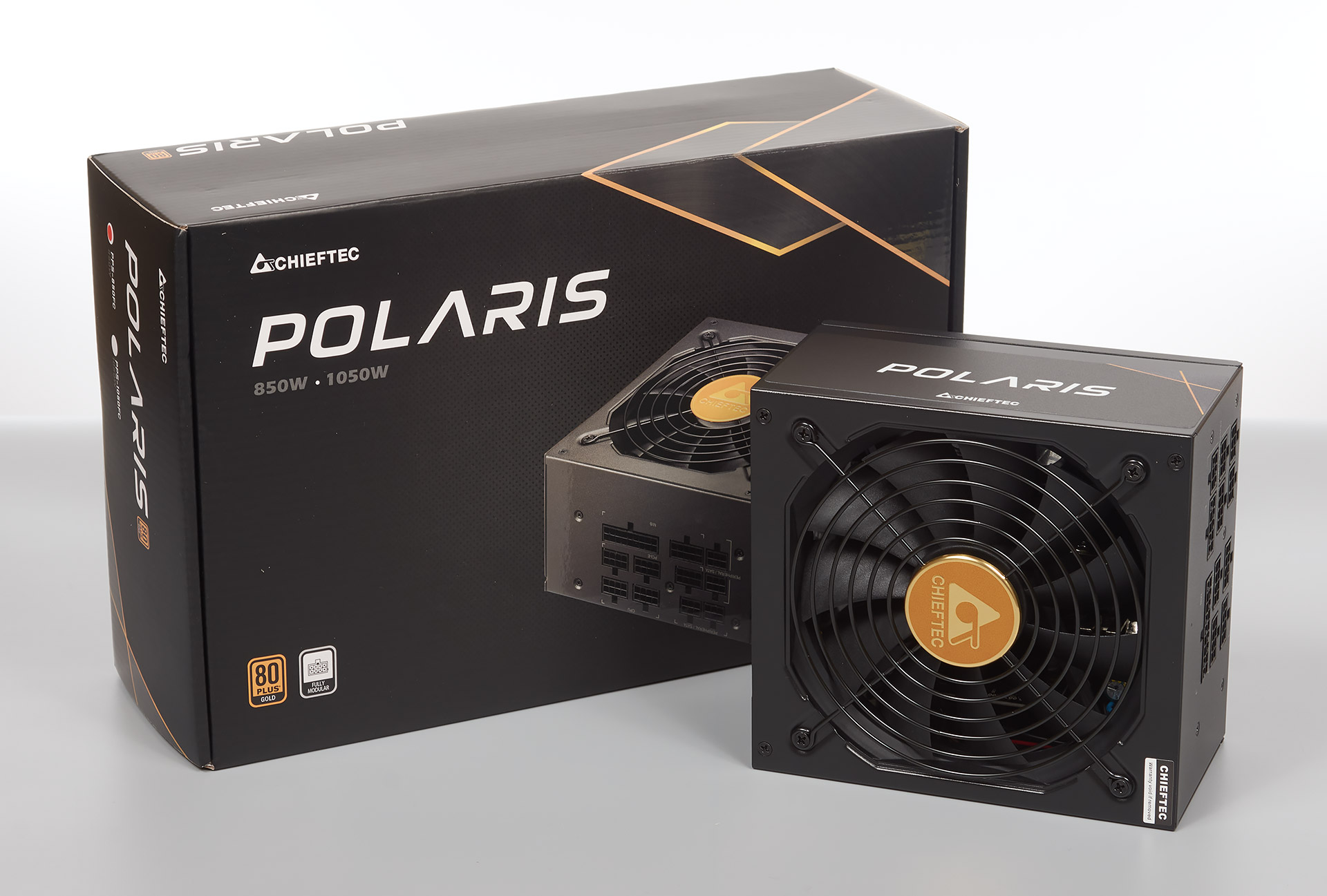

Блок упакован в черную коробку, на боковых гранях есть фото внешнего вида и вся необходимая информация о характеристиках устройства, коробка одинаковая для моделей 850 и 1050 Вт.

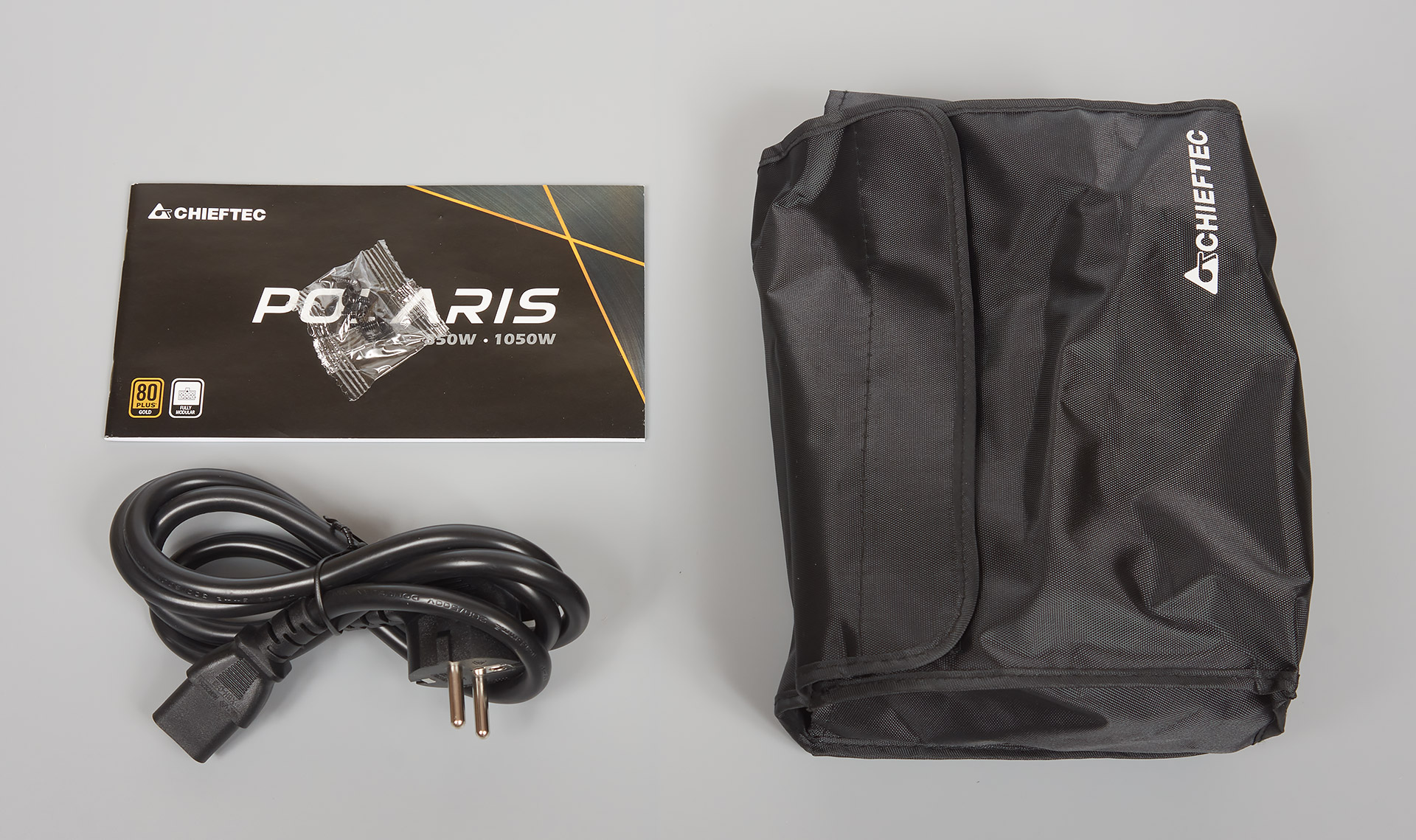

В комплект поставки входит: силовой кабель питания, набор модульных шлейфов, упакованных в чехол, пакет с винтами крепления и инструкция.

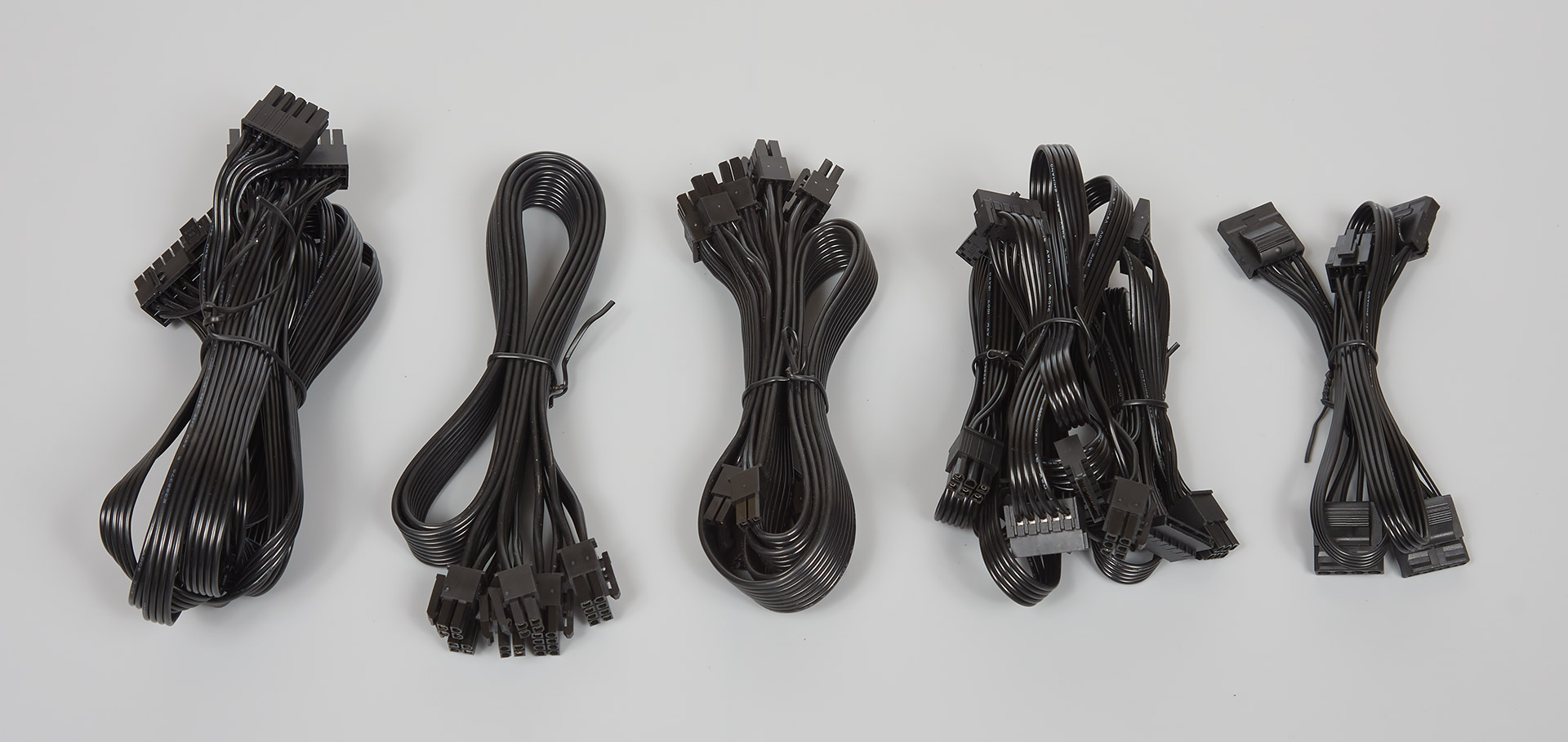

Блок питания имеет полностью отстегивающиеся кабели, их количество и длина следующие:
- один на питание материнской платы (65 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (65 см);
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (60+10 см);
- три с четырьмя разъемами питания для SATA-устройств (55+10+10+10 см);
- один с четырьмя разъемами питания для IDE-устройств (55+10+10+10 см).
Все кабели имеют изоляцию черного цвета выполнены в виде шлейфов, провода довольно мягкие и длинные, блок отлично подойдёт как для компактных, так и больших корпусов с нижним расположением блока.
Дизайн корпуса незамысловатый: строгий прямоугольник черного цвета, окрашен порошковой краской, вентилятор охлаждения прикрыт защитной решеткой черного цвета с золотистой эмблемой производителя в центральной части. На боковых гранях наклейки черного цвета с белыми надписями, которые выглядят гармонично и не сильно ухудшают внешний вид.
Блок выполнен по топологии, которая уже стала стандартом для «золотых» блоков: APFC с широким диапазон входного напряжения питания, резонансный LLC-преобразователь по линии +12 В с синхронным выпрямителем и DC/DC-преобразователи по линиям +3,3 В и +5 В, стабилизация всех напряжений, естественно, раздельная.

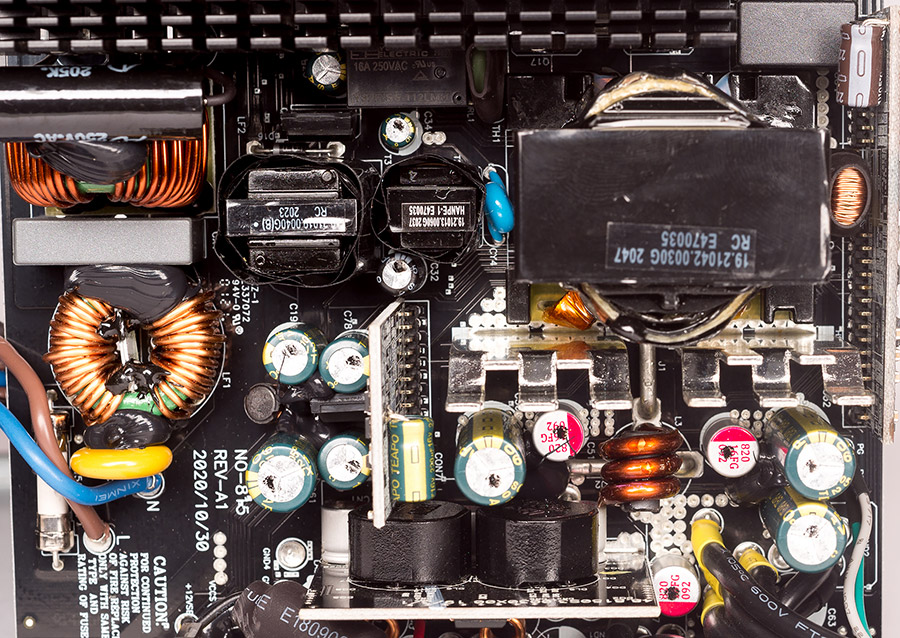

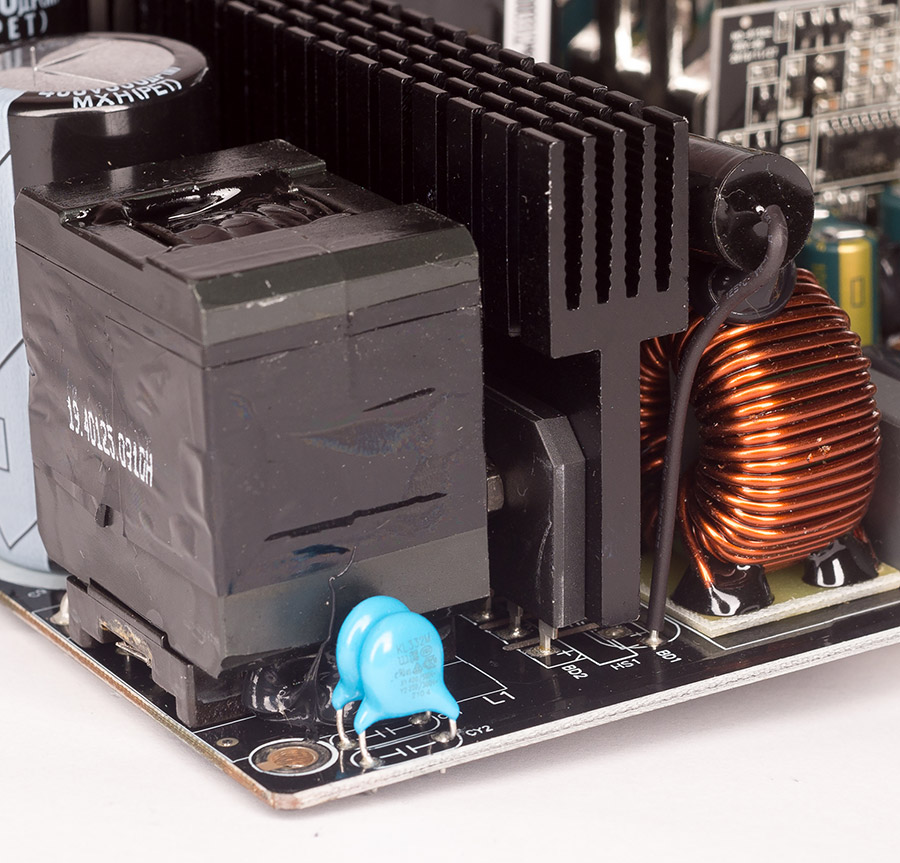

На входе блока расположен полноценный фильтр импульсных помех, часть его конденсаторов распаяна на сетевом разъеме, на кабеле к плате установлен дополнительный ферритовый сердечник. Ток заряда при включении в сеть ограничивает термистор, рядом с которым установлено реле, замыкающее его после старта блока для уменьшения потерь. Входной выпрямитель состоит из одной диодной сборки (маркировка, к сожалению, не видна). APFC построен на контролере ICE3PCS01G, установленном на отдельной плате, на которой еще и расположен супервизор WT7527RA от Weltrend, отвечающий за мониторинг выходных напряжение и токов. За силовую часть корректора отвечают пара транзисторов IPW60R120P7 (26 A, 650 В, 0,12 Ом), включенных параллельно, и диод C3D08060 (10 А, 600 В) на основе карбида кремния. После корректора установлены два электролитических конденсатора высоковольтного фильтра емкостью 470 мкФ и 390 мкФ с рабочим напряжением 400 В на 105°C серии MXH производства японской фирмы Rubycon. Суммарная емкость составляет 860 мкФ.

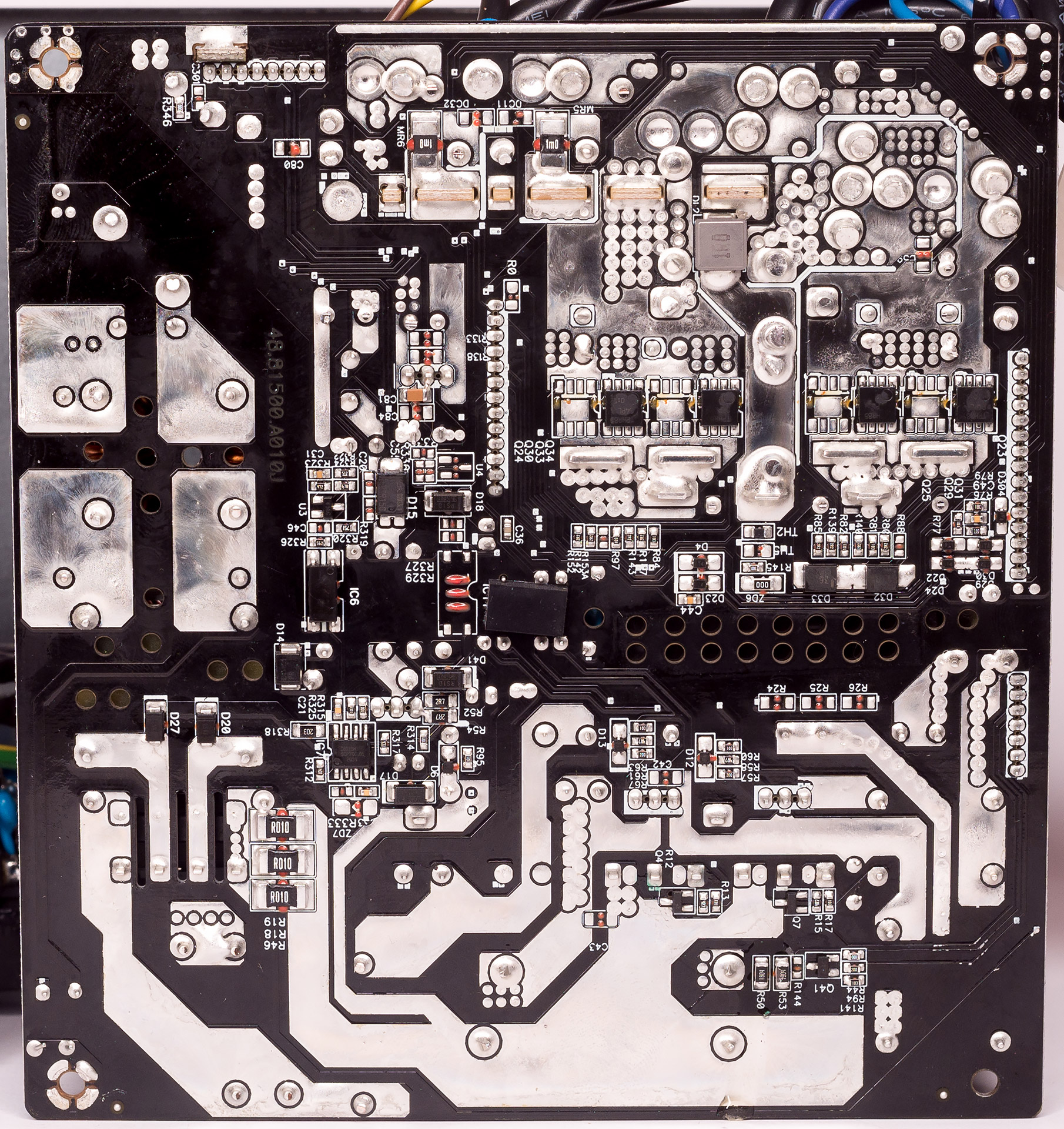

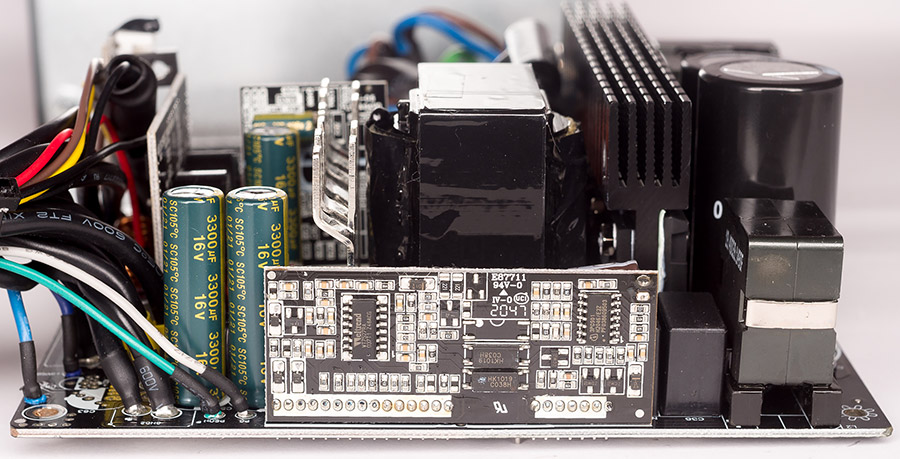

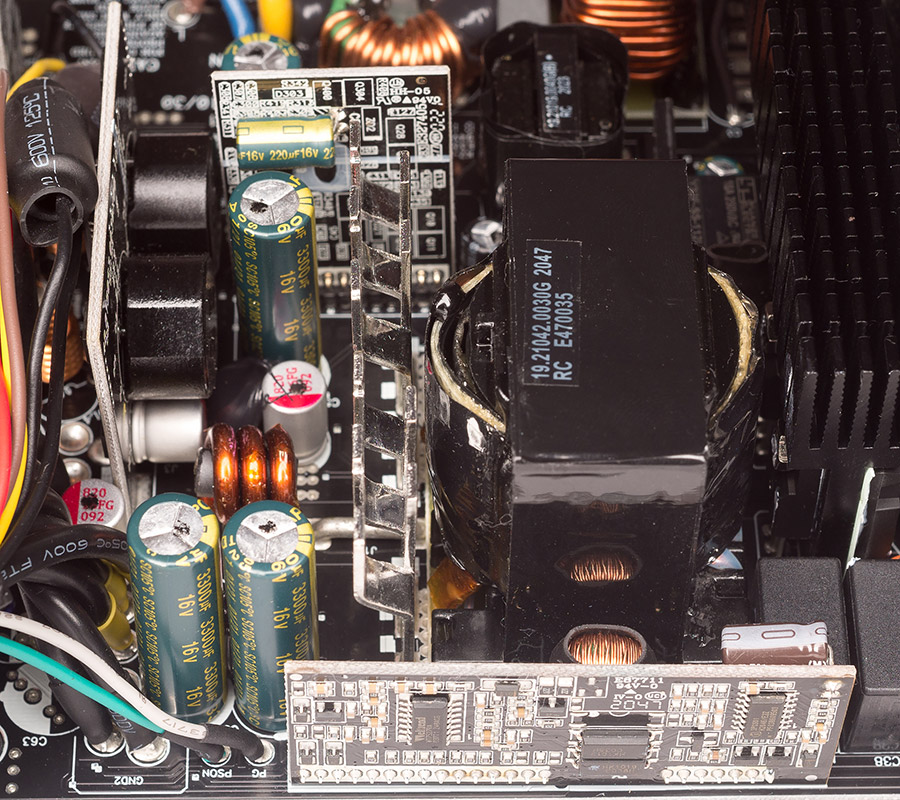

Силовой преобразователь по линии +12 В выполнен по схеме полумостового резонансного LLC-преобразователя. Пара силовых транзисторов IPA60R180P7 (18 А, 650 В, 0,18 Ом) установлены на радиатор вместе с элементами APFC, управляет ими комбинированный контролер CM6901X, размещенный на отдельной плате. В синхронном выпрямителе установлены четыре транзистора TPHR8504PL (150A, 40 В, 0,7 мОм), при этом на плате есть пустое место еще под четыре транзистора для более мощной версии. Транзисторы охлаждаются двумя медными никелированными пластинами, впаянными в плату. Выходное напряжение фильтруют три электролитических Low ESR конденсатора на 3300 мкФ с рабочим напряжением 16 В и температурой 105°C производства Teapo серии SC и три полимерных конденсатора на 820 мкФ 16 В тоже от Teapo серии FG. Преобразователь дежурного питания +5VSB выполнена на ШИМ-контроллере SI8016HSP8 и силовом транзисторе ITA04N65R (4 A, 650 В, 2,8 Ом). На выходе установлены Low ESR конденсаторы: три емкостью 1000 мкФ и один на 2200 мкФ с напряжением 16 В, все производства Teapo серии SC. Немного сэкономили на выходных электролитических конденсаторах, но на работу и уровень пульсаций это никак не влияет, ведь используется специализированная Low ESR серия, которая работает точно также, как и японские аналоги. С другой стороны, покупателям было бы спокойней, если бы японские конденсаторы были и на выходе тоже.

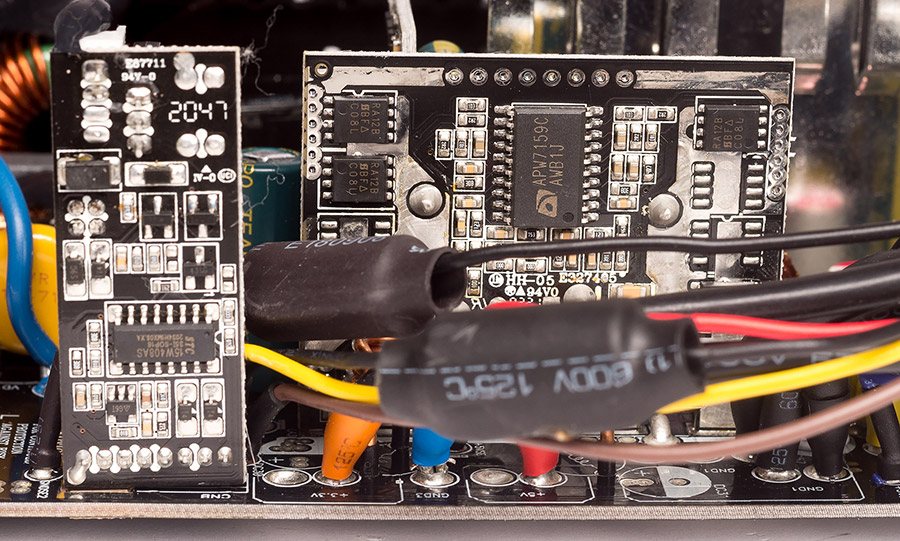

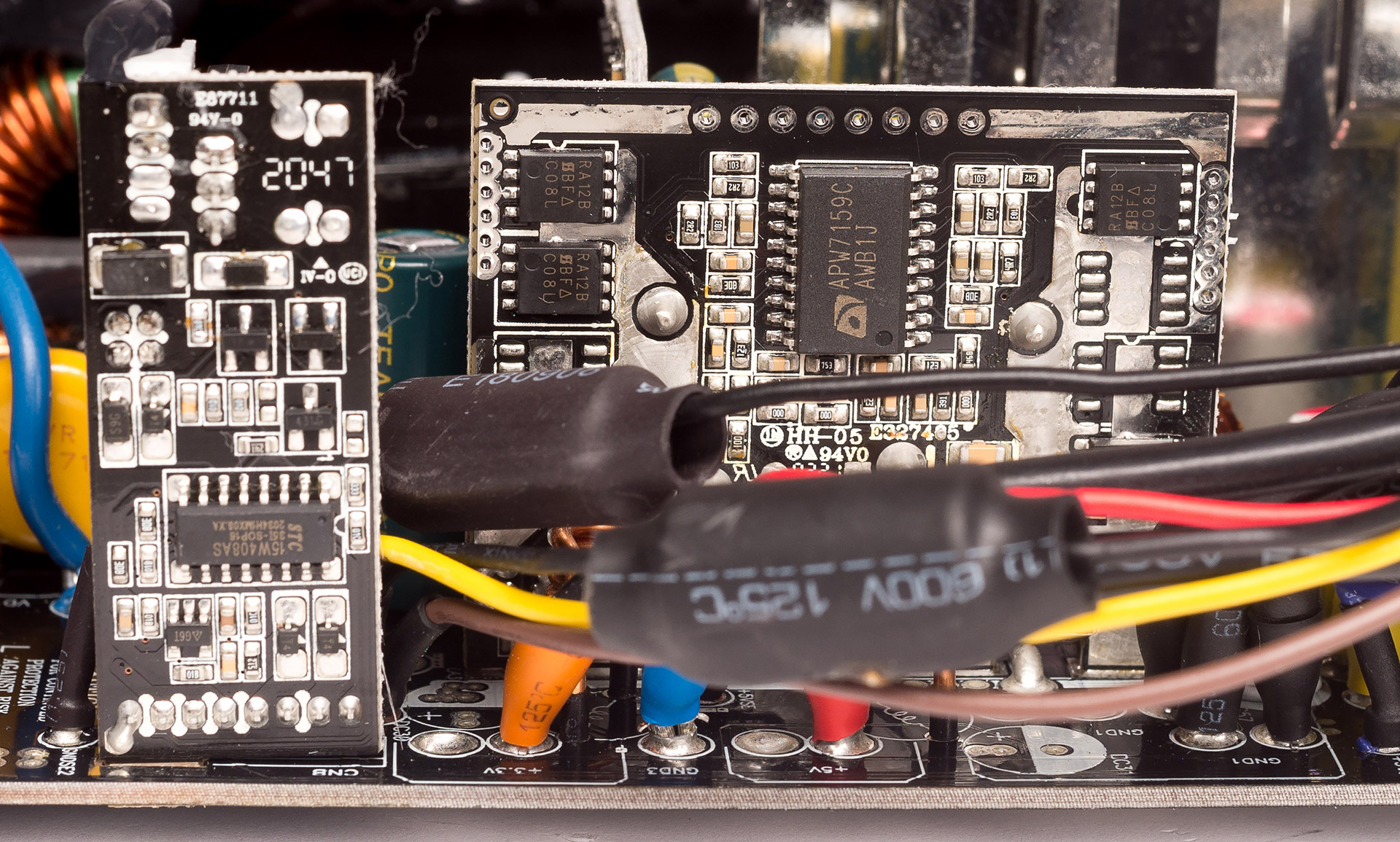

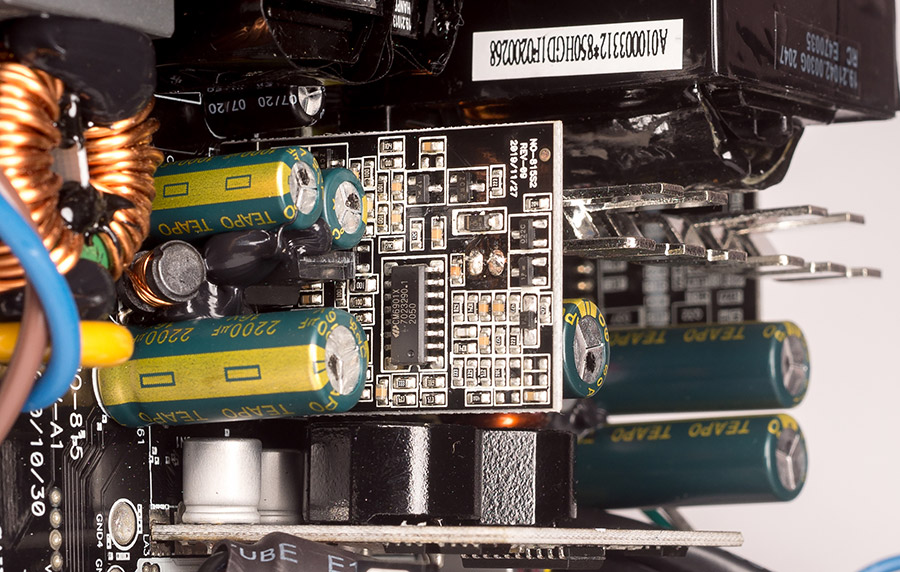

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате, на которой установлены пара дросселей и по две пары полимерных конденсаторов на 330 мкФ 16 В и 560 мкФ 6,3 В. Управляет преобразователем синхронный ШИМ-контролер APW7159C, используются транзисторы SiRA12BDP (30 В, 60 А, 4,3 мОм).

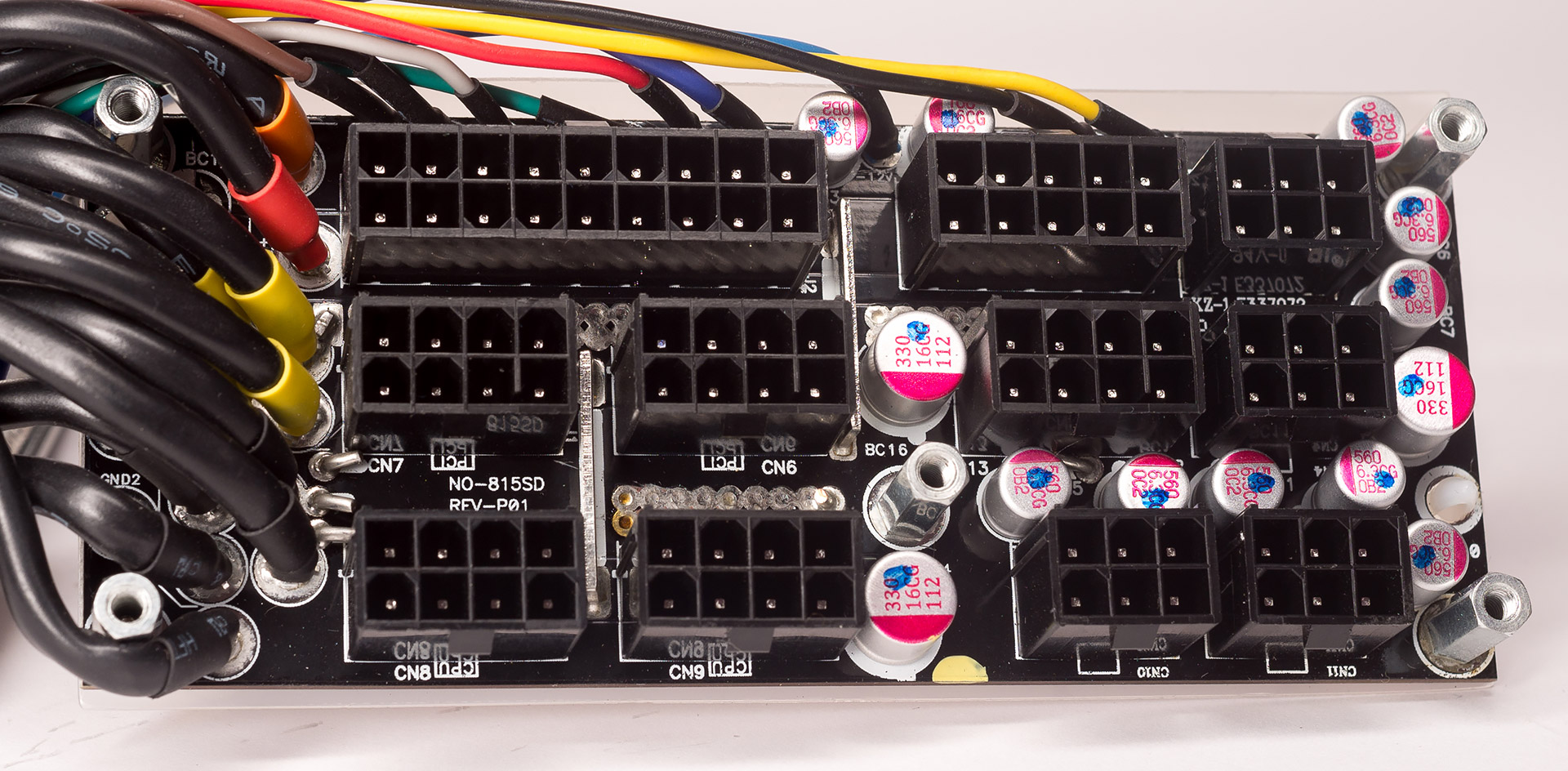

На плате с разъемами подключения модульных кабелей установлены полимерные конденсаторы для дополнительной фильтрации: три емкостью 330 мкФ 16 В и десять штук на 560 мкФ 6,3 В.

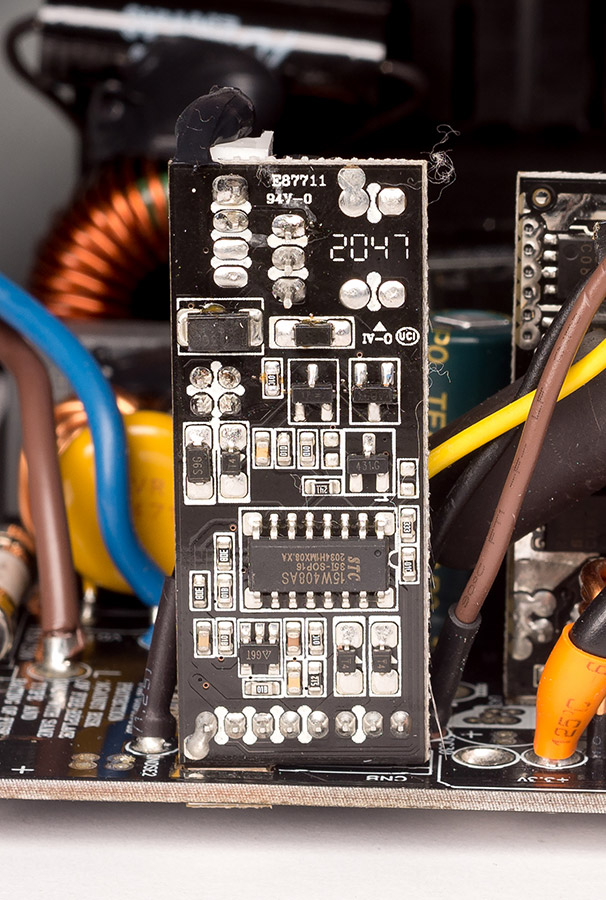

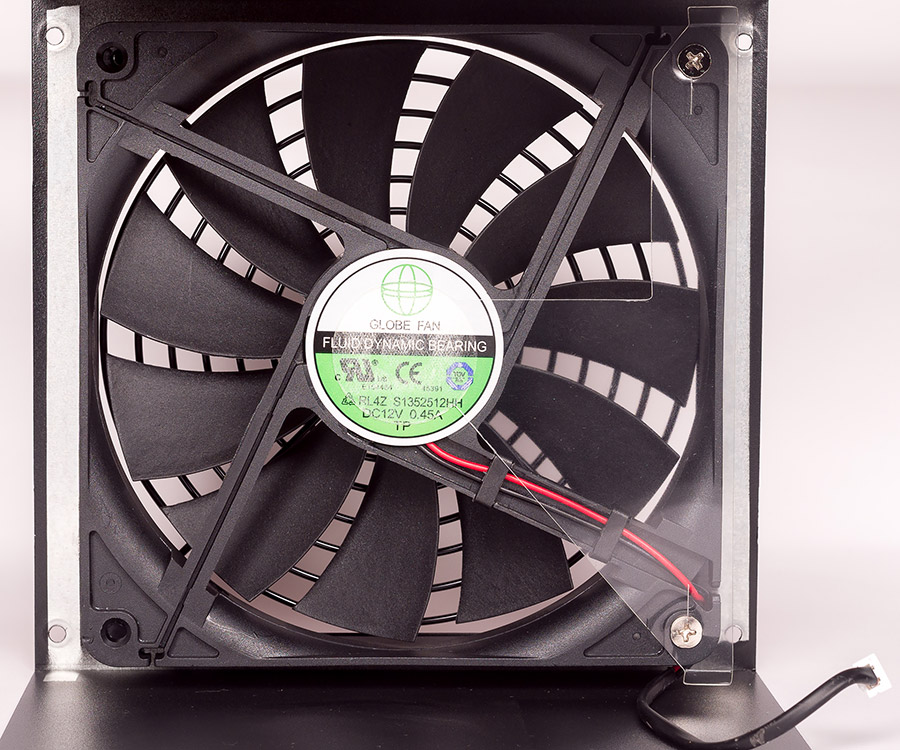

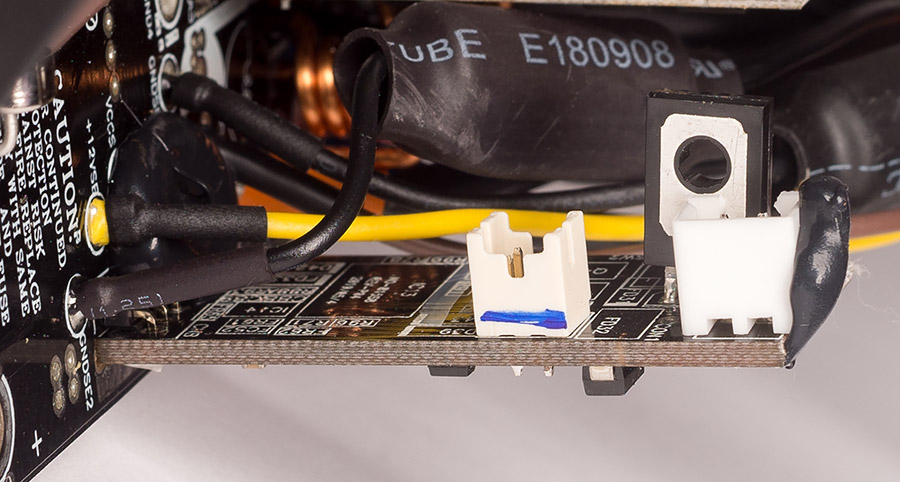

За охлаждение компонентов отвечает 135-мм вентилятор RL4Z S1352512HH (12 В, 0,45 A) производства Globe Fan c гидродинамическим подшипником и двухконтактным подключением. Вентилятор управляется автоматически контролером STC15W408AS, установленным на отдельной плате. Управление полупассивное: при старте блока вентилятор не работает и включается при мощности больше 30% на 650 оборотах в минуту, при дальнейшем росте мощности или температуры транзисторов синхронного выпрямителя по линии +12 В, обороты вентилятора плавно увеличиваются до максимальных 1800 оборотов в минуту. Причем, в отличии от большинства блоков без контролера STC15W408AS, у которых при уменьшении нагрузки обороты не сильно падают пока не снизится температура выпрямителя, в этом же блоке обороты падают практически сразу при уменьшении мощности нагрузки.
Монтаж и пайка качественные, все компоненты установлены ровно, есть фиксация крупных элементов герметиком, плата отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–60 А. Погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт, результаты занесены в таблицу:
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 13 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,12 | 0 | 5,07 | 76 | 3,3 | 42,9 | 118,9 |
| 5 | 12,12 | 60,6 | 5,07 | 76 | 3,3 | 42,9 | 179,5 |
| 10 | 12,12 | 121,2 | 5,07 | 76 | 3,3 | 42,9 | 240,1 |
| 15 | 12,11 | 181,6 | 5,07 | 76 | 3,3 | 42,9 | 300,5 |
| 20 | 12,11 | 242,2 | 5,06 | 75,9 | 3,3 | 42,9 | 361 |
| 25 | 12,11 | 302,7 | 5,06 | 75,9 | 3,3 | 42,9 | 421,5 |
| 30 | 12,1 | 363 | 5,06 | 75,9 | 3,3 | 42,9 | 481,8 |
| 35 | 12,1 | 423,5 | 5,06 | 75,9 | 3,3 | 42,9 | 542,3 |
| 40 | 12,1 | 484 | 5,06 | 75,9 | 3,29 | 42,8 | 602,7 |
| 45 | 12,1 | 544,5 | 5,06 | 75,9 | 3,29 | 42,8 | 663,2 |
| 50 | 12,09 | 604,5 | 5,06 | 75,9 | 3,29 | 42,8 | 723,1 |
| 55 | 12,08 | 664,4 | 5,05 | 75,7 | 3,29 | 42,8 | 782,9 |
| 60 | 12,07 | 724,2 | 5,05 | 75,7 | 3,29 | 42,8 | 842,7 |
| 65 | 12,06 | 783,9 | 5,05 | 75,7 | 3,29 | 42,8 | 902,4 |
По результатам теста имеем отличную стабилизацию по всем линиям. Это стало уже нормой для современных блоков питания, когда просадки напряжений происходят только на проводах и разница в разных блоках только от качества кабелей и настройке системы компенсации потерь на проводах. В данном блоке все отлично, провода достаточно толстые, чтобы минимизировать просадки.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,32 | 0 | 5,08 | 15 | 12,1 |
| 0 | 3,32 | 5 | 5,07 | 15 | 12,1 |
| 0 | 3,32 | 10 | 5,06 | 15 | 12,1 |
| 0 | 3,32 | 15 | 5,06 | 15 | 12,1 |
| 5 | 3,31 | 0 | 5,08 | 15 | 12,1 |
| 10 | 3,31 | 0 | 5,08 | 15 | 12,1 |
| 15 | 3,33 | 0 | 5,07 | 15 | 12,1 |
| 15 | 3,3 | 15 | 5,06 | 15 | 12,1 |
По результатам теста видим, что напряжения по линиям +3,3 В и +5 В идеально стабильные при больших перекосах нагрузки. Опять же причина в качественных проводах с минимальным падением напряжения.
Тест эффективности блока проводился при напряжении сети 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 212 | 0,98 | 233 | 92,8 |
| 50 | 425 | 1,94 | 232 | 94 |
| 75 | 637 | 3 | 230 | 92 |
| 100 | 850 | 4,16 | 227 | 90 |
Эффективность у данного блока питания соответствует стандарту 80 Plus Gold.

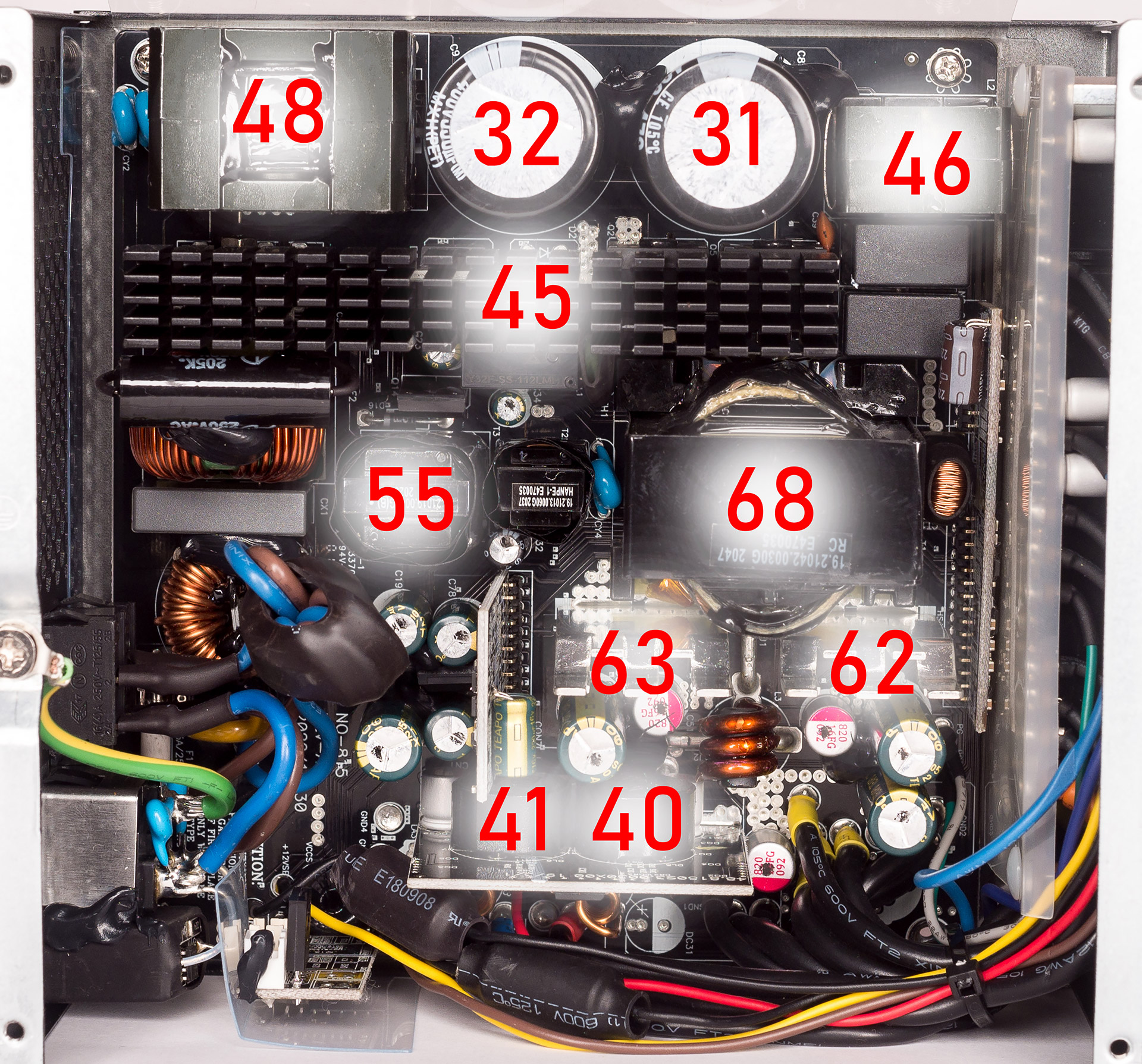

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 21 °С. С помощью панели Scythe Kaze Master Pro, датчики которой были установлены на радиаторах, дросселе APFC и плате DC/DC-преобразователей, блок нагружался на максимальную мощность и работал пока температура силового трансформатора, на котором крепилась термопара мультиметра Zotek ZT102, не стабилизировалась. Показания панели Scythe фиксировались, после этого быстро снималась крышка блока и проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:
Температуры ключевых элементов довольно низкие, сказывается современная схемотехника и большой запас по силовым компонентам. При длительной максимальной нагрузке на открытом стенде обороты вентилятора охлаждения повысились до 1600 об/м, шум при этом был уже значительным, громче остальных вентиляторов в стенде. Еще неприятным моментом тестового экземпляра оказалась не идеальная балансировка крыльчатки вентилятора — на минимальных оборотах он был довольно тихим, а вот со скоростью 1000 об/мин был низкочастотный резонанс и вентилятор создавал вибрации на корпус блока, что увеличивало уровень шума. При дальнейшем росте оборотов резонанс пропадал и корпус уже не вибрировал, лишь присутствовал шум лопастей и воздуха. В корпусе, в зависимости от его продуваемости и температуры в помещении, максимальные обороты и уровень шума будут выше.
Выводы
Протестированный Chieftec Polaris PPS-850FC — качественно сделанный блок питания на современной платформе с большим запасом по силовым элементам, отличной стабилизацией напряжений и хорошими кабелями. Но экономия на конденсаторах и шумный вентилятор может отпугнуть требовательных пользователей. С другой стороны, емкости Teapo не настолько плохи и Polaris 850W прослужит не один год, особенно, если блок не нагружать по максимуму, хотя он без проблем справится даже с топовой конфигурацией. В конечном итоге имеем доступное решение для фанатов этой марки и неприхотливых пользователей, а любителям продуктов классом выше уже можно присмотреться к серии PowerPlay суббренда Chieftronic.
