Сегодня нам на тестирование попал весьма оригинальный внешне блок питания Deepcool DQ750-M-V2L. Выполнен он в белом цвете, обладает модульной конструкцией и, как видим из названия модели, пришел на смену старой ревизии DQ750-M. Какие изменения претерпела новинка мы и попытаемся выяснить в этом материале.
Deepcool DQ750-M (DQ750-M-V2L WH)
| Модель | Deepcool DQ750-M-V2L WH |
|---|---|
| Страница продукта | DQ750-M-V2L WH |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 744 (62) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 110 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120х120х25 |
| Типа подшипника | Скольжения |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/2x (6+2) |
| Количество кабелей/разъемов для SATA | 3/8 |
| Количество кабелей/разъемов для IDE | 2/4 |
| Количество разъемов для FDD | 1 |
| Защиты | OPP, OVP, SCP, OCP, OTP, SIP, UVP, AFC |
| Размеры (ШхВхГ), мм | 150х86 х160 |
| Гарантия, мес | 120 |
| Средняя стоимость в рознице | 3090 грн |

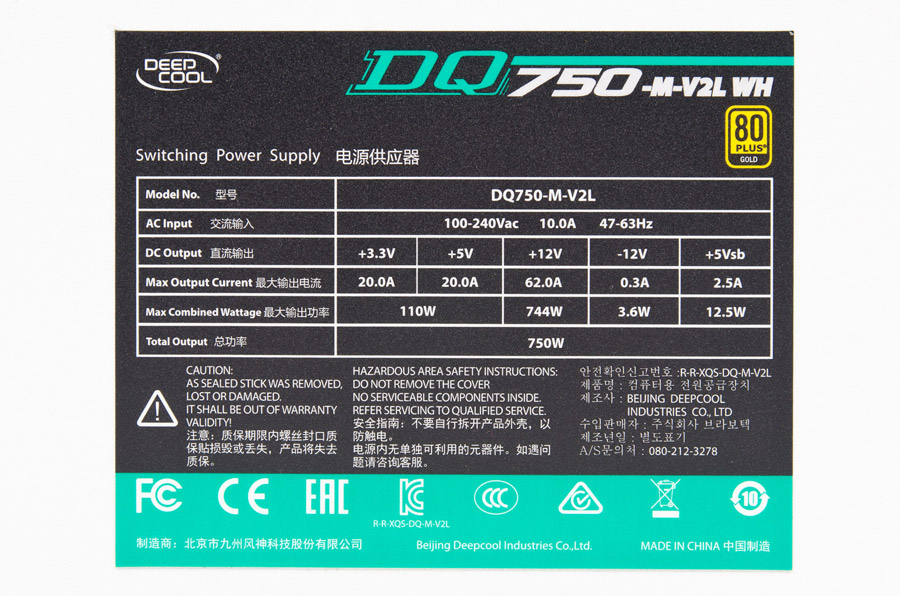

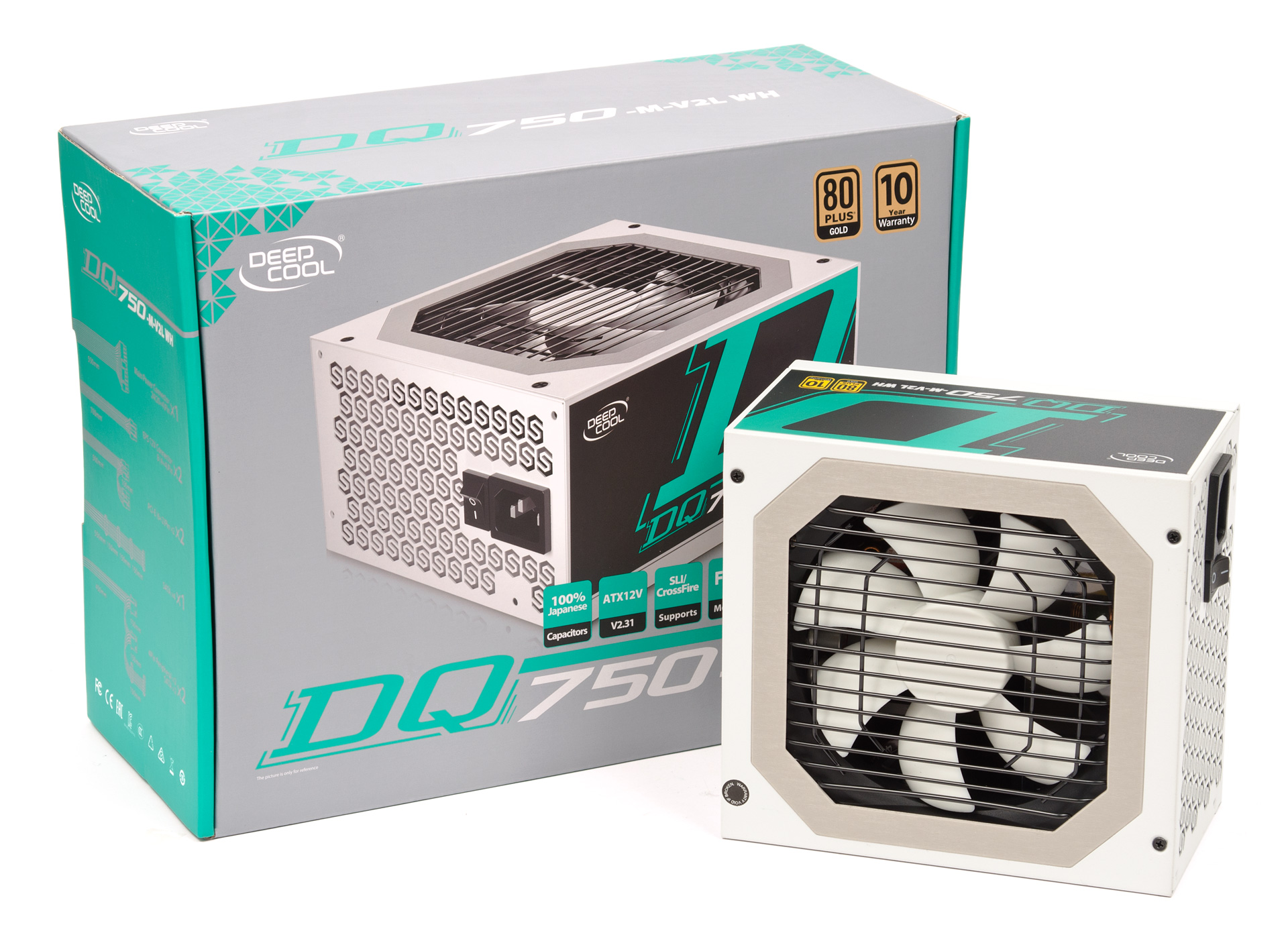

Блок питания упакован в небольшую коробку с серо-зеленой гаммой, большинство надписей выполнены белым цветом, изначально намекая на исполнение устройства. На упаковке можно найти всю необходимую информацию о приобретаемом продукте.

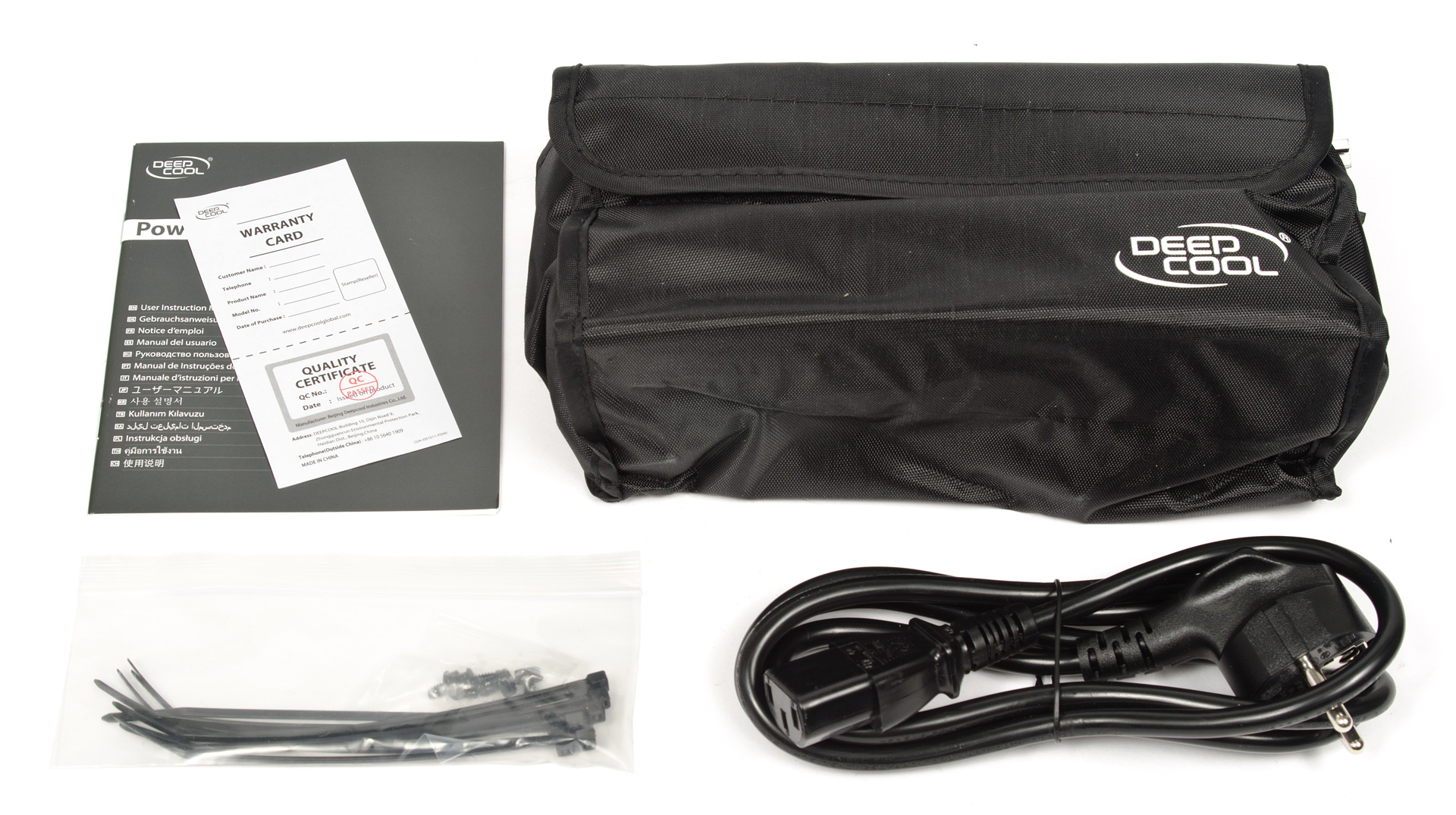

В коробке находится комплект кабелей в отдельной сумочке, сетевой кабель, набор крепежных винтов и пластиковых стяжек, инструкцию и сам блок питания в черном чехле.
Блок питания полностью модульный, количество кабелей и их длина следующие:
- один на питание материнской платы (55 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (70 см);
- два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50+10 см);
- один с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
- два с двумя разъемами питания для IDE-устройств и двумя разъемами для SATA-устройств (45+15+15+15 см).

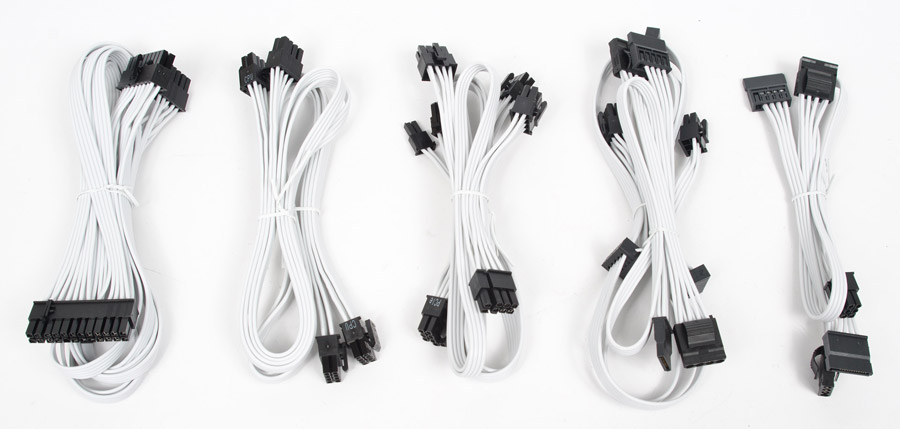

Все кабели выполнены в виде шлейфов с белой изоляцией и коннекторами черного цвета. Длина кабелей довольно большая, хватит даже для больших корпусов с нижним расположением блока питания.

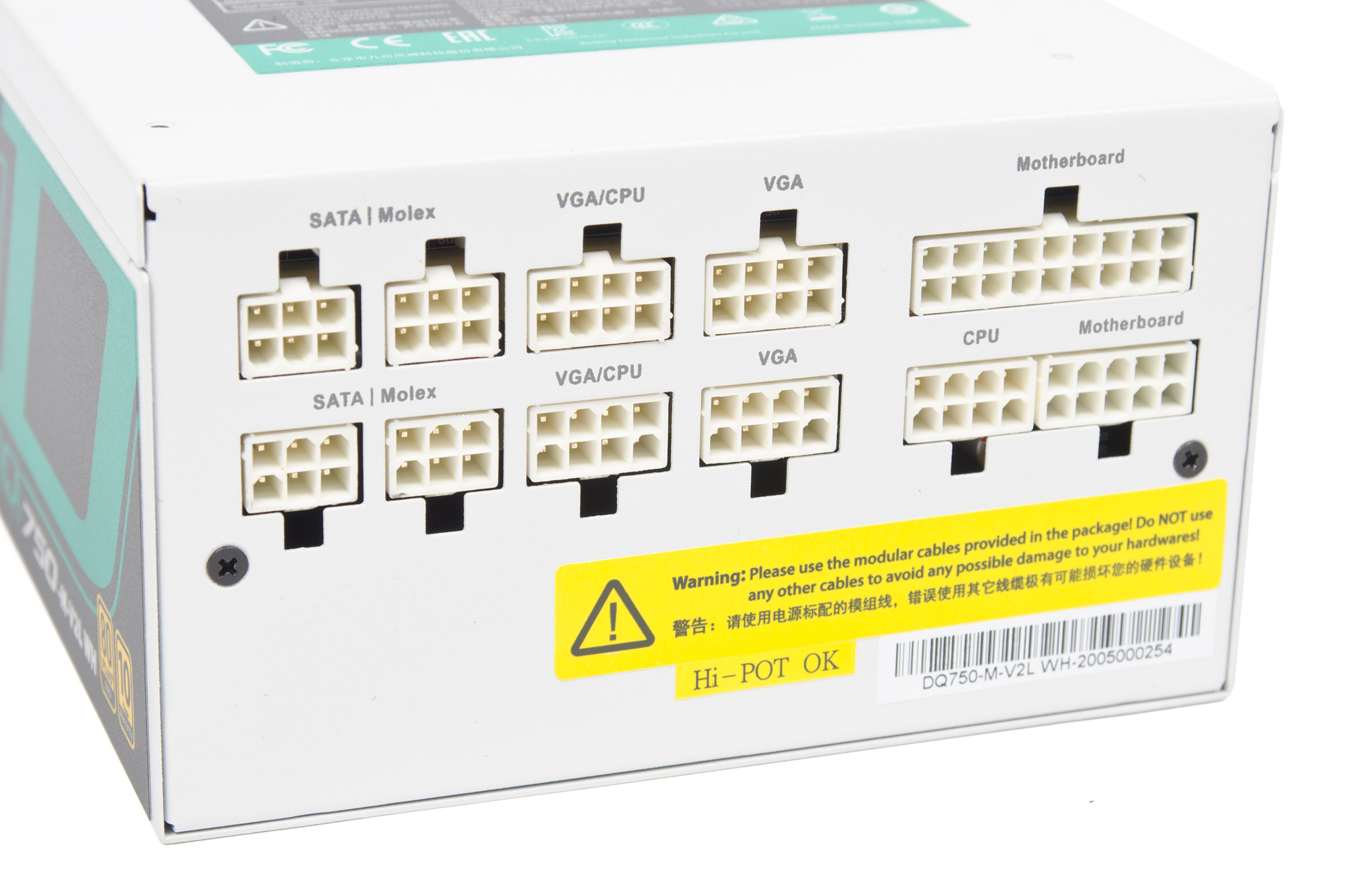

Все кабели подписаны, на задней стороне блока тоже отмечены все коннекторы.

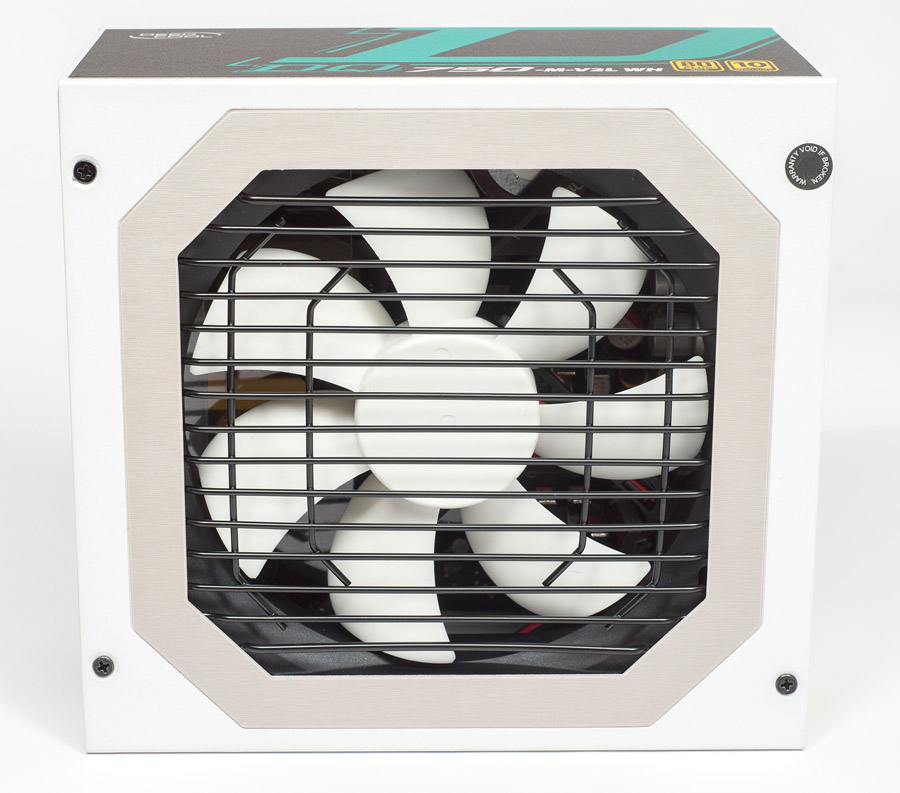

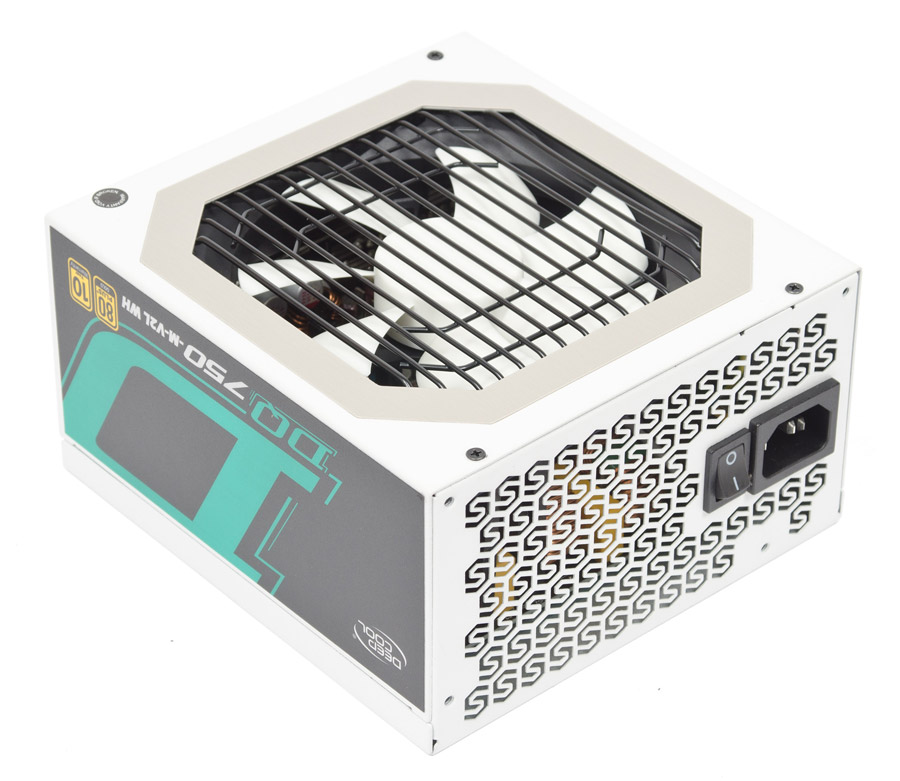

Корпус блока покрашен белой матовой краской, крыльчатка вентилятора охлаждения выполнена из белого пластика, а вентиляционная решетка для контраста сделана черной. По бокам корпуса присутствуют наклейки, выполненные в серо-зеленых тонах, которые при желании можно легко отклеить и оставить DQ750-M-V2L WH без них.

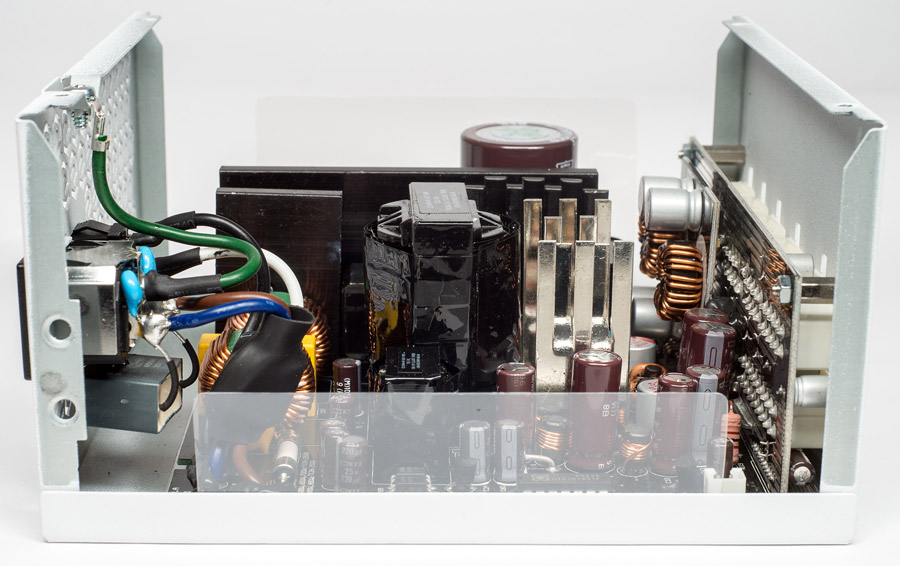

Обновленная версия блока по сравнению с первой имеет большую емкость конденсатора высоковольтного фильтра, а также в ней установлена дополнительная пара транзисторов для мостового включения силового преобразователя по линии 12 В. Все так же производитель обещает конденсаторы от японских производителей и дает гарантию 10 лет.

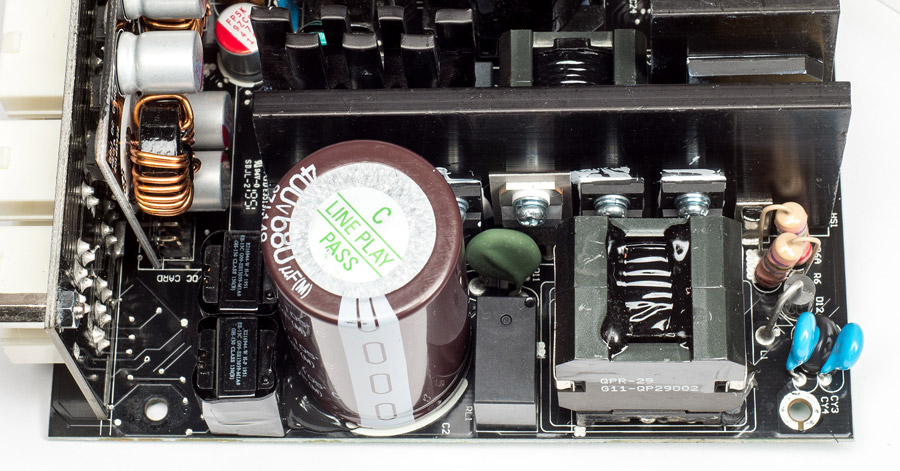

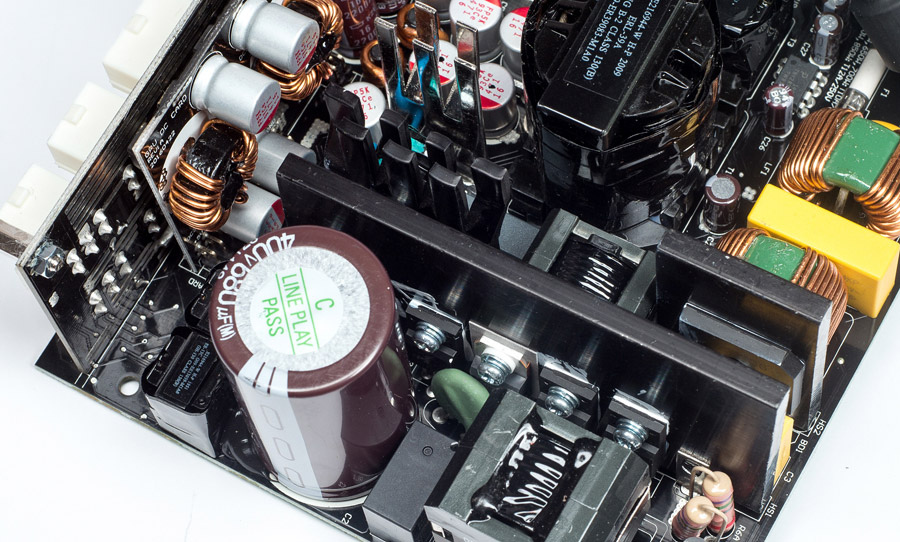

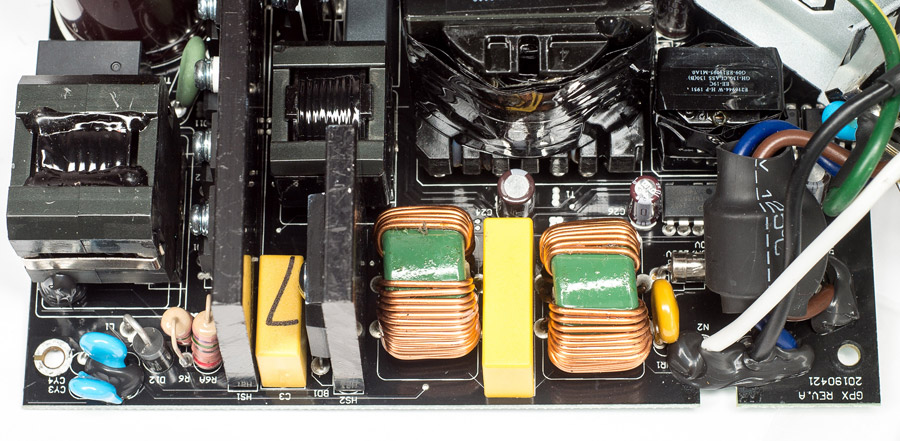

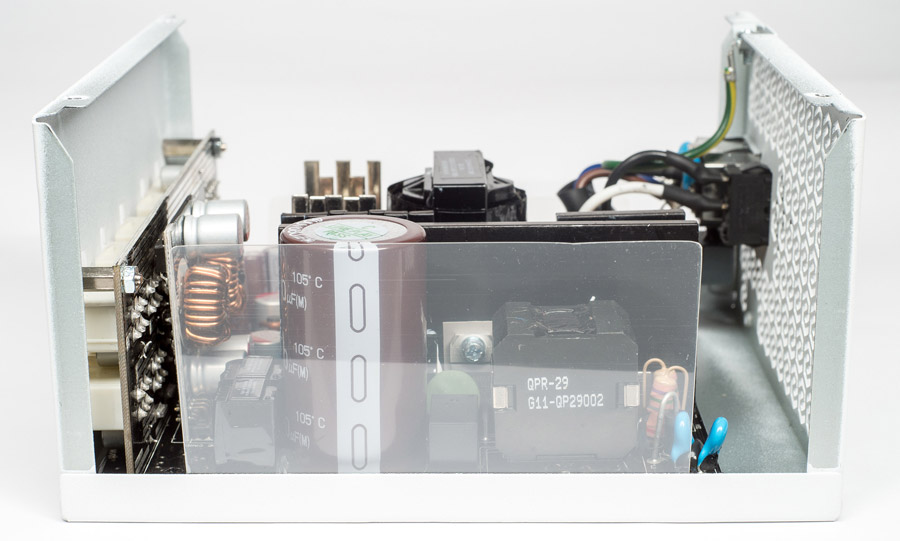

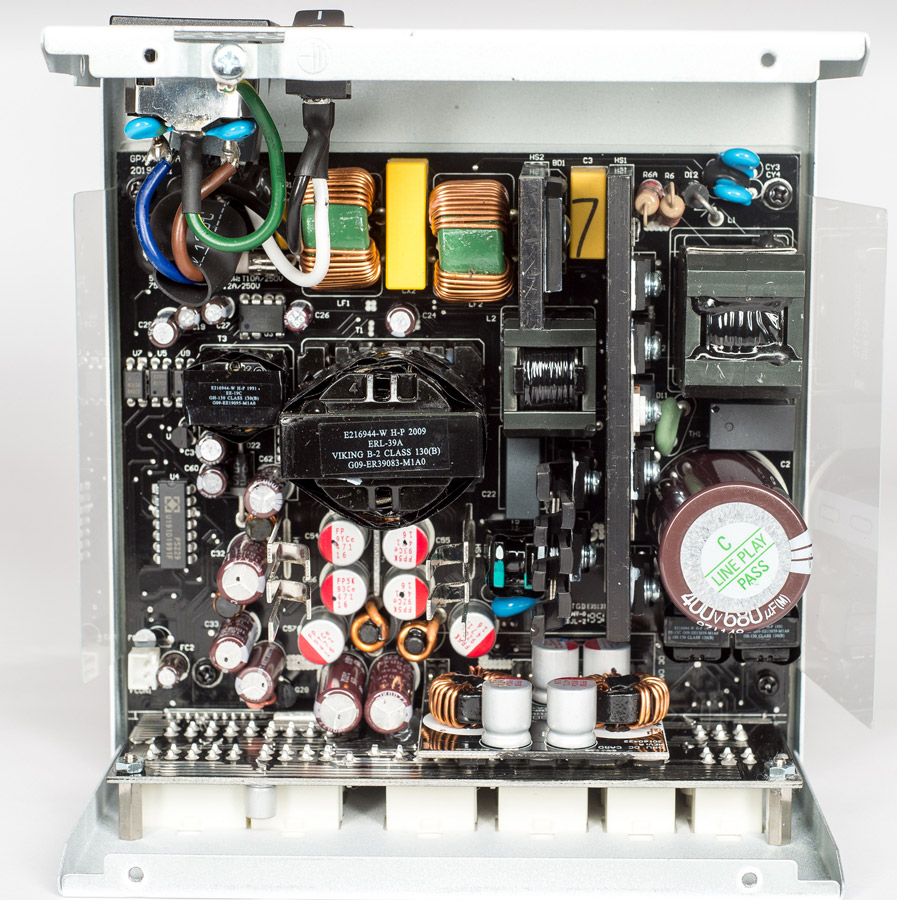

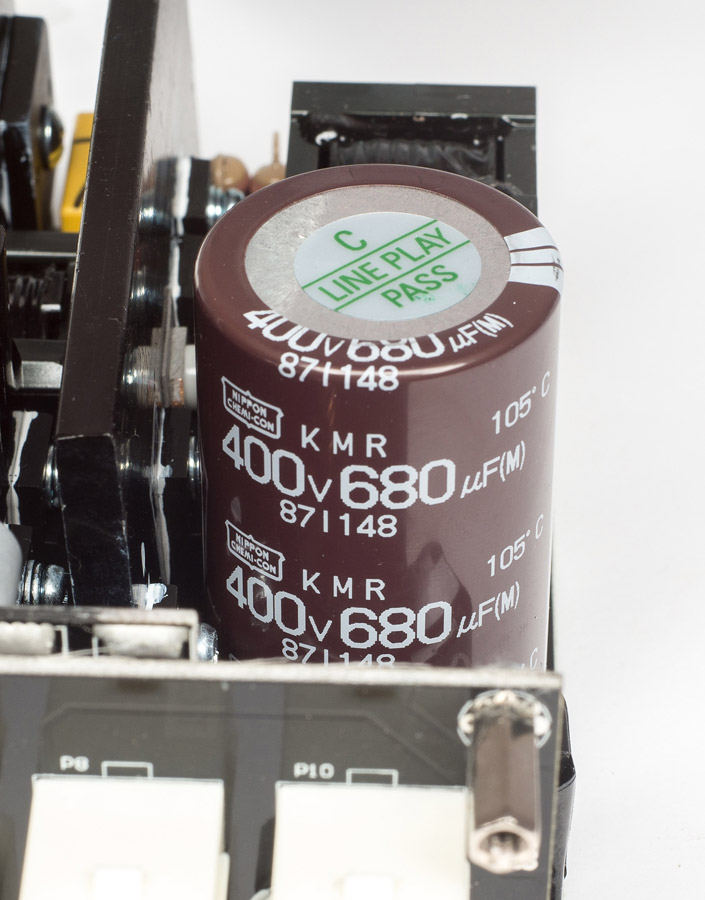

На плате распаян полноценный фильтр импульсных помех второго порядка с варистором после предохранителя, часть конденсаторов фильтра припаяны на выводы сетевого разъема. Входной выпрямитель BU1506 с максимальным током 15 А установлен на отдельном небольшом радиаторе. На охладителе побольше уже установлены пара силовых транзисторов и диод APFC. Тип транзисторов рассмотреть не удалось из-за близкого расположения дросселя корректора, а маркировка диода STTH8S06D. Управляет активным PFC контролер CM6500UNX. Высоковольтный фильтр выполнен на электролитическом конденсаторе производства Nippon Chemi-Con серии KMR емкостью 680 мкФ и рабочими напряжением 400 В и температурой 105°C.

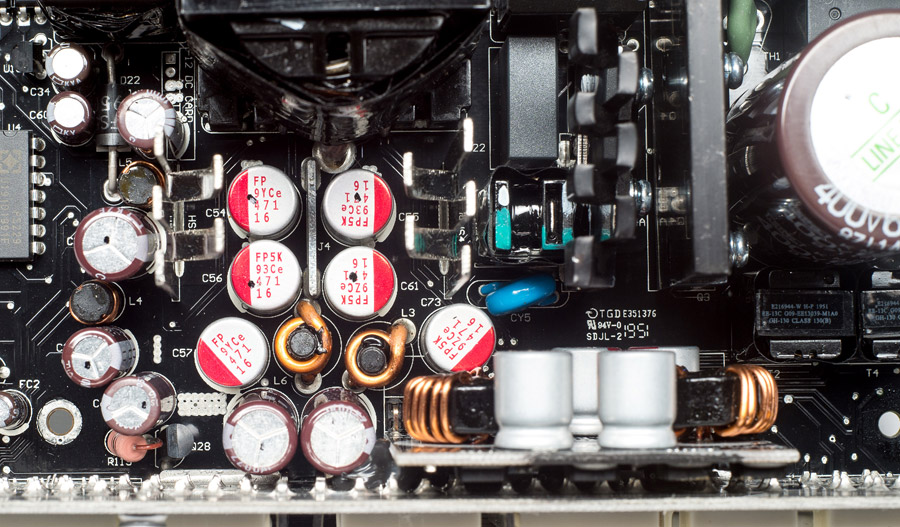

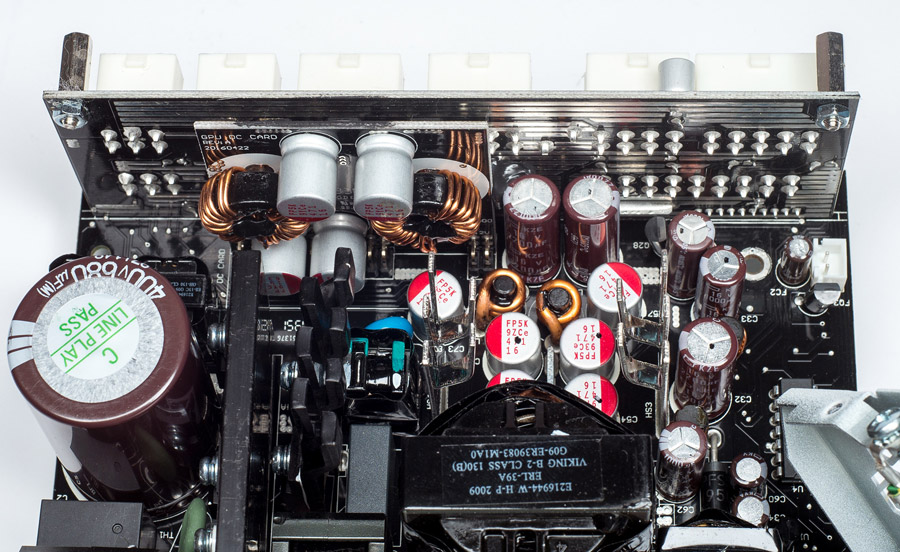

Силовой резонансный LLC-преобразователь выполнен по мостовой схеме на четырех транзисторах ITA13N50R (13 А 500 В 0,4 Ом): одна пара расположена на общем радиаторе с APFC, а вторая — на отдельном небольшом радиаторе рядом с силовым трансформатором. Управление блоком реализовано на комбинированном контролере CM6901X. Синхронный выпрямитель выполнен на шести транзисторах 014N04SA, которые охлаждают две медные никелированные пластины, впаянные в плату рядом с ними. После синхронного выпрямителя основное силовое питание линии 12 В фильтруют шесть полимерных конденсаторов емкостью 470 мкФ 16 В и пара электролитических Low ESR конденсаторов на 2200 мкФ 16 В (105°C) производства Nippon Chemi-Con. Рядом расположена плата DC/DC-преобразователей для линий +5V и +3,3V, на которой расположены пара дросселей и две пары полимерных конденсаторов на 470 мкФ 16 В и 1500 мкФ 6,3 В. Рассмотреть тип ключей и контролера не удалось, но вероятней всего установлен чип APW7159C, который уже стал классикой для подобных блоков.

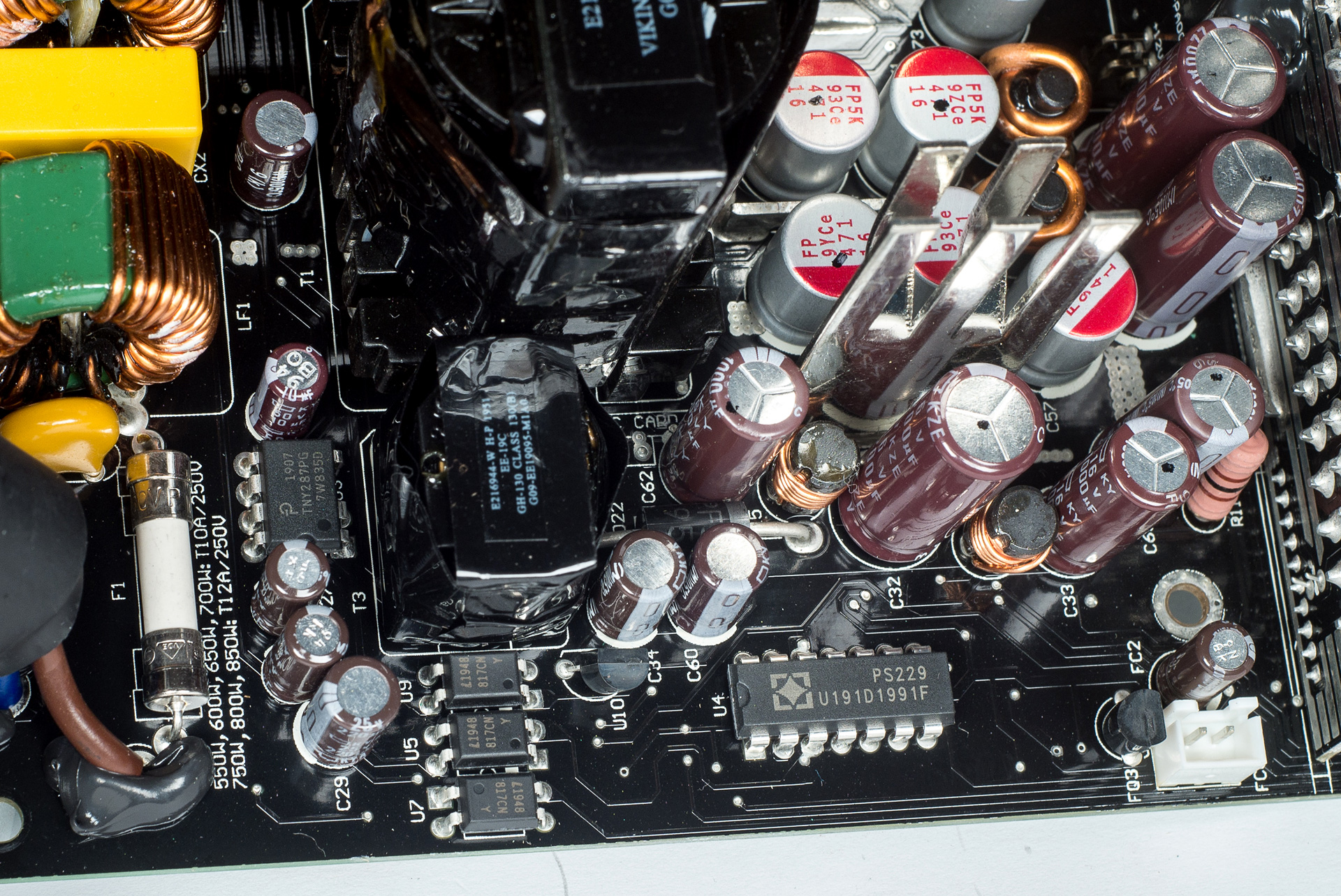

Преобразователь дежурного питания +5VSB выполнен на контролере TNY287PG, на выходе установлен Low ESR конденсаторы, один 2200 мкФ 16 В серии KZE и пара 1000 мкФ 16 В серии KY. Все конденсаторы в обвязке «дежурки» производства Nippon Chemi-Con с рабочей температурой 105 °С. Рядом расположена микросхема супервизора PS229, который следит за выходными напряжениями и токами.

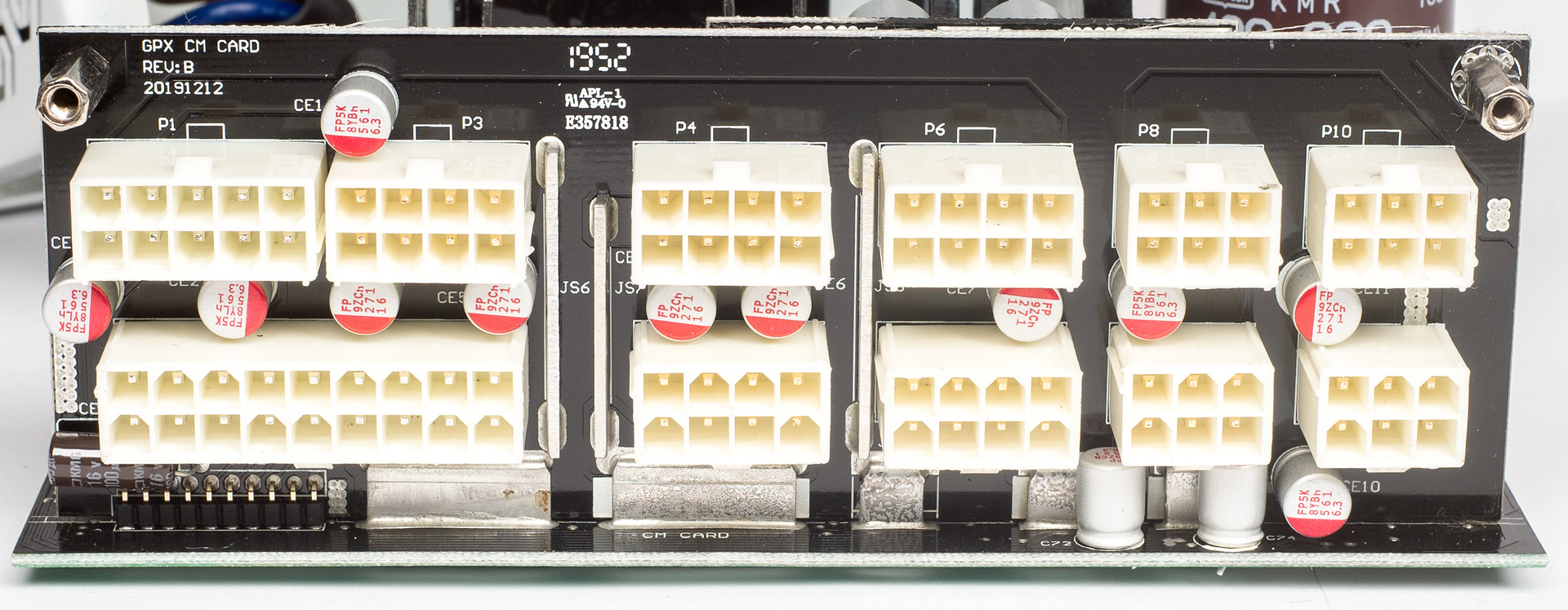

Плата с разъемами впаяна в основную плату блока. Кроме самих разъемов на ней установлены дополнительные полимерные конденсаторы емкостью 270 мкФ 16 В для лучшей фильтрации выходных напряжений.

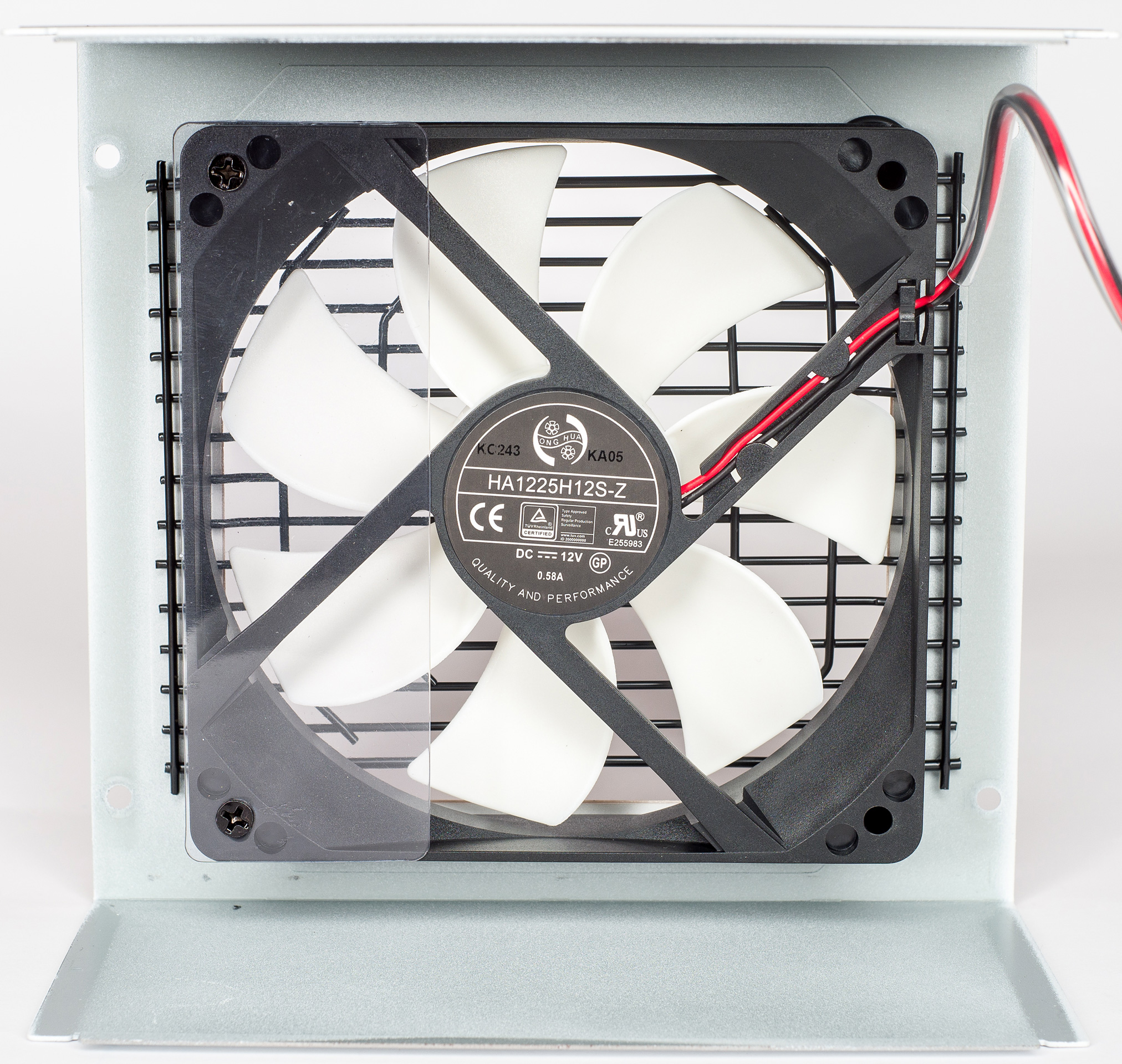

Охлаждает блок вентилятор размером 120х120х25 мм с маркировкой HA1225H12S-Z, управление оборотами автоматическое в зависимости от температуры термодатчика, расположенного рядом с транзисторами синхронного выпрямителя по линии 12 В. При включении вентилятор стартует на 870 об/мин и с прогревом увеличивает частоту вращения до 1600 оборотов в минуту.

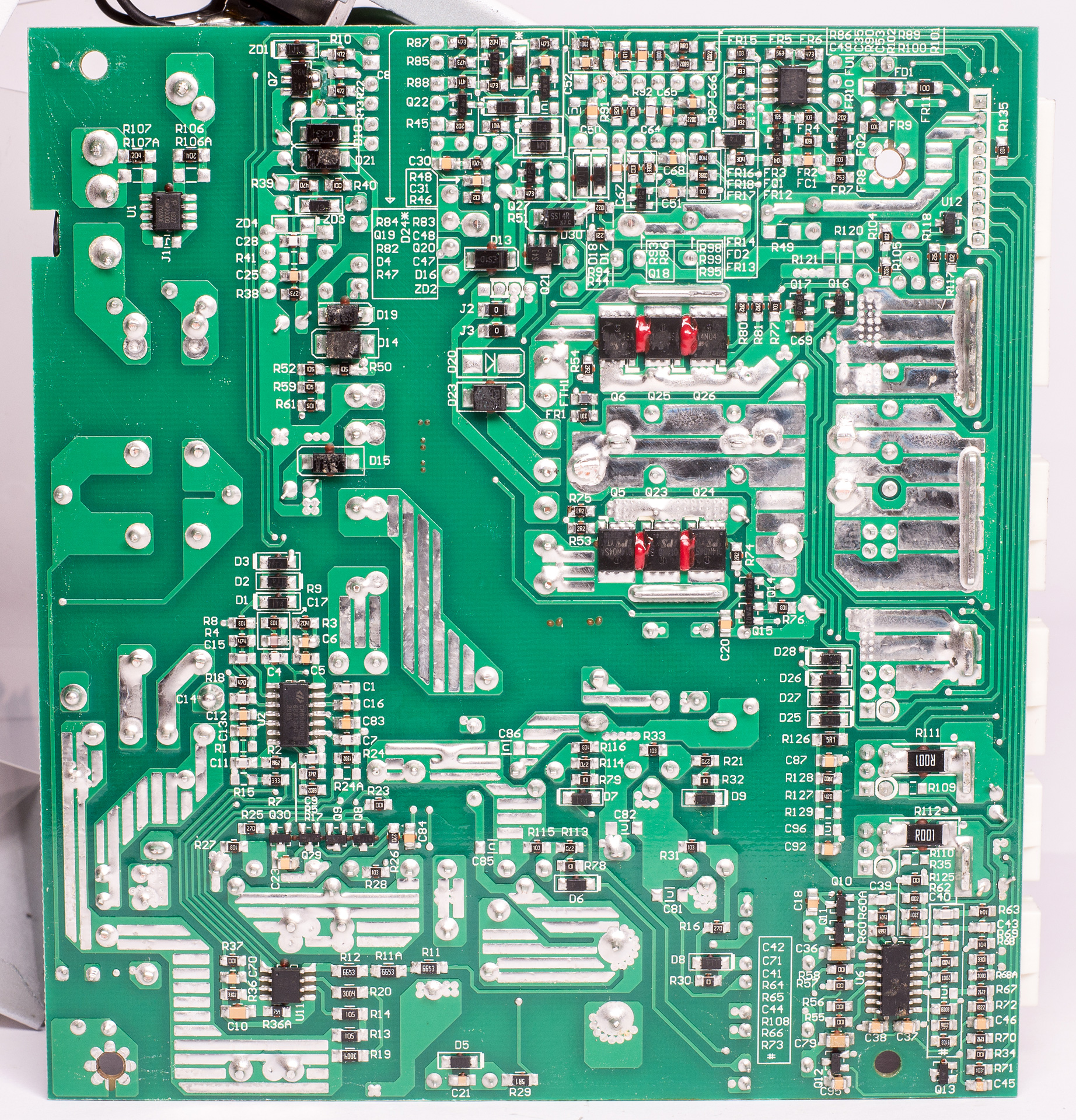

Монтаж и пайка выполнены качественно, все компоненты стоят ровно, плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии 3,3 В 0–16 А, по линии 5 В 0–22 А, по линии 12 В 0–60 А, погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт, результаты занесены в таблицу.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 10 А | Мощность нагрузки по линии +5V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,15 | 0 | 5,02 | 75,3 | 3,25 | 32,5 | 107,8 |
| 5 | 12,15 | 60,7 | 5,03 | 75,4 | 3,25 | 32,5 | 168,4 |
| 10 | 12,14 | 121,4 | 5,04 | 75,6 | 3,25 | 32,5 | 229,5 |
| 15 | 12,14 | 182,1 | 5,05 | 75,7 | 3,24 | 32,4 | 290,2 |
| 20 | 12,13 | 242,6 | 5,05 | 75,7 | 3,24 | 32,4 | 350,7 |
| 25 | 12,13 | 303,2 | 5,04 | 75,6 | 3,24 | 32,4 | 411,2 |
| 30 | 12,13 | 363,9 | 5,03 | 75,4 | 3,24 | 32,4 | 471,7 |
| 35 | 12,12 | 424,2 | 5,03 | 75,4 | 3,23 | 32,3 | 531,9 |
| 40 | 12,12 | 484,8 | 5,02 | 75,3 | 3,23 | 32,3 | 592,4 |
| 45 | 12,1 | 544,5 | 5,02 | 75,3 | 3,23 | 32,3 | 652,1 |
| 50 | 12,1 | 605 | 5,01 | 75,1 | 3,22 | 32,2 | 712,3 |
| 55 | 12,0 | 660 | 5,01 | 75,1 | 3,22 | 32,2 | 767,3 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,33 | 678,1 | 5,18 | 77,7 | 3,4 | 34 | 789,8 |
По результатам теста видим отличную стабилизацию напряжений по всем линиям, с ростом нагрузки напряжения просаживаются незначительно, только немного занижена линия 3,3 В, но напряжение в пределах нормы ATX. Дополнительно был сделан замер напряжений на выходных контактах блока питания при максимальной нагрузке — выходные напряжения на самом блоке выше и видно что работает система компенсации падения напряжения на проводах.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга, результаты занесены в следующую таблицу:
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,26 | 0 | 5,02 | 15 | 12,06 |
| 0 | 3,26 | 5 | 50,2 | 15 | 12,06 |
| 0 | 3,25 | 10 | 5,01 | 15 | 12,06 |
| 0 | 3,25 | 15 | 5,01 | 15 | 12,06 |
| 0 | 3,25 | 20 | 5,01 | 15 | 12,06 |
| 5 | 3,25 | 0 | 5,02 | 15 | 12,06 |
| 10 | 3,24 | 0 | 5,02 | 15 | 12,06 |
| 15 | 3,24 | 0 | 5,02 | 15 | 12,06 |
| 15 | 3,23 | 20 | 5,00 | 15 | 12,06 |
По результатам теста видим, что напряжение на линии 3,3 В немного ниже даже без нагрузки, возможно, это особенность конкретного экземпляра блока питания. При максимальных перекосах нагрузки напряжение на других линиях меняется незначительно, и зависит только от сопротивления проводов, это стандартная картина для блоков питания с DC/DC-преобразователями для линий 3,3 В и 5 В.
Тест эффективности блока проводился при напряжении сети 230 В, при пониженном напряжении сети КПД будет немного ниже, результаты теста занесены в таблицу.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,92 | 230 | 88,4 |
| 50 | 375 | 1,79 | 227 | 92,3 |
| 75 | 560 | 2,76 | 225 | 90,1 |
| 100 | 750 | 3,79 | 223 | 88,7 |
Эффективность у данного блока соответствует требованиям 80 Plus Gold.

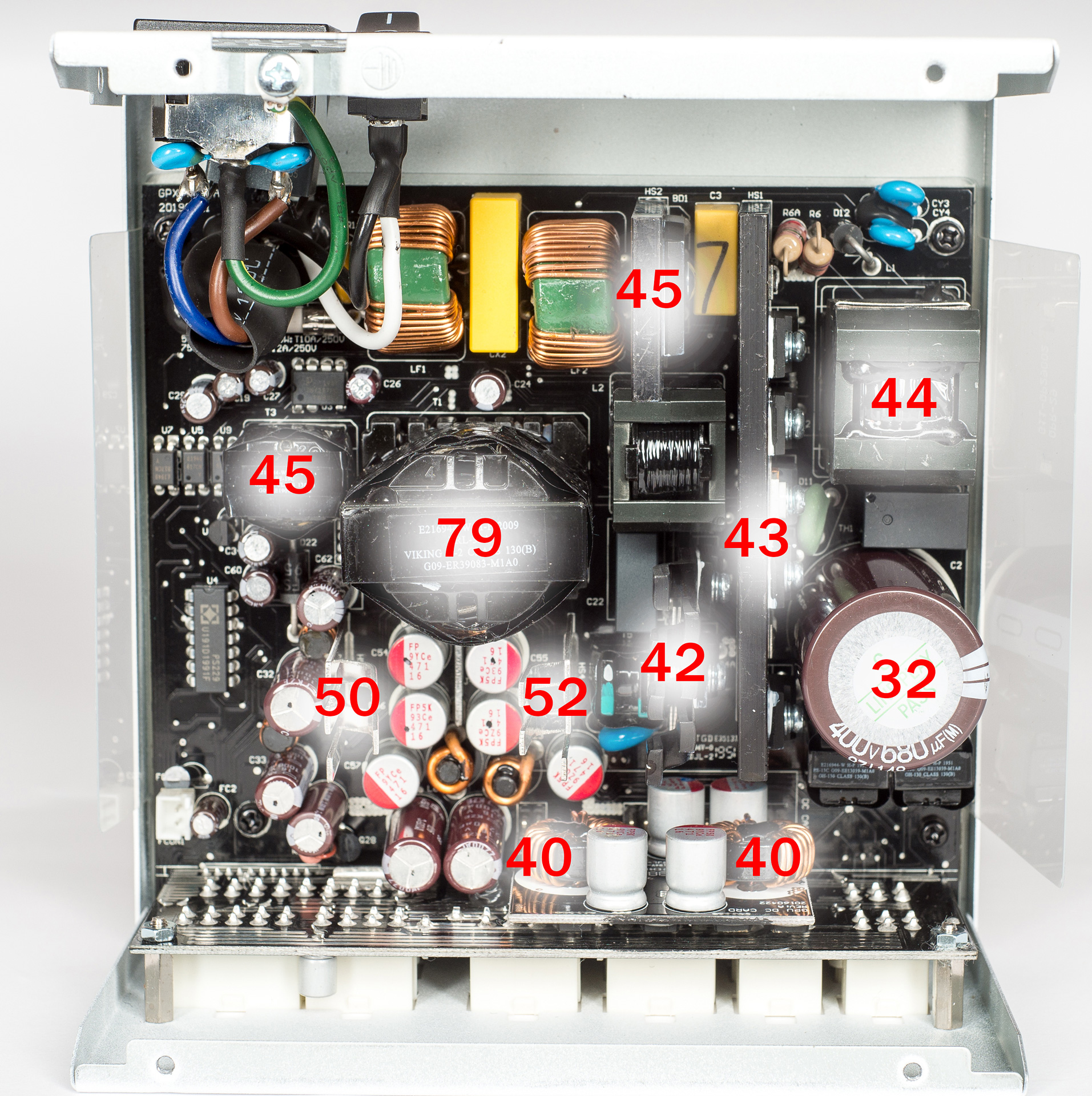

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 18 °С, с помощью панели Scythe Kaze Master Pro, датчики которой были установлены на радиаторах, дросселе APFC и плате DC/DC-преобразователей, под изоляцию обмотки силового трансформатора была установлена термопара, блок нагружался на 750 Вт и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe записывались и блок отключался от сети, снималась крышка и быстро проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:
Температуры довольно низкие, но это был тест на открытом стенде при невысокой комнатной температуре, в корпусе температуры будут выше в зависимости от продуваемости корпуса и температуры в помещении. При длительной работе на максимальной мощности блок повысил обороты вентилятора до 1560 об/мин, при этом шум возрос незначительно на фоне остальных вентиляторов.
Выводы
Протестированный Deepcool DQ750-M-V2L все-таки немного улучшен по сравнению с первой версией — был установлен более емкий конденсатор высоковольтного фильтра, силовой инвертор переведен в мостовой режим, что дает уменьшение тока пульсаций на высоковольтном фильтре в два раза по сравнению с полу-мостовым преобразователем в старой версии. Это должно дать больше срок службы конденсатора высоковольтного фильтра. Также производитель не соврал по поводу электролитических конденсаторов, все они от японских производителей. Блок собран качественно и выдает свои заявленные характеристики при довольно демократичной цене и гарантии 10 лет. Блока должно хватить с запасом для средней игровой системы, тогда как в современные топовые ПК все-таки лучше брать более мощное устройство. В плюсы также можно добавить и стильный внешний вид — белых источников питания с белыми же проводами не так уж и много, и для кого-то это может стать решающим фактором!
