Сегодня у нас на тестировании свежий бюджетный «золотой» блок питания от DeepCool на 800W. В линейке присутствуют еще две модели на 750 и 850 ватт. Обещают современную схемотехнику, высокий КПД и японские конденсаторы. Посмотрим так ли это.
DeepCool PM800D (R-PM800D-FA0B-EU)
| Модель | DeepCool PM800D |
|---|---|
| Страница продукта | PM800D |
| Мощность, Вт | 800 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Несъемные |
| Мощность канала +12V, Вт (А) | 798 (66,5) |
| Мощность канала +5V, Вт (А) | 100 (20) |
| Мощность канала +3,3V, Вт (А) | 66 (20) |
| Комбинированная мощность +3,5V и +5V, Вт | 110 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В / 10A |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 120х120х25 |
| Типа подшипника | Скольжения |
| Количество кабелей/разъемов для CPU | 1/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 3/3x (6+2) |
| Количество кабелей/разъемов для SATA | 2/6 |
| Количество кабелей/разъемов для IDE | 1/3 |
| Защиты | OVP, OCP, OPP, OTP, SCP |
| Размеры (ШхВхГ), мм | 150х86х140 |
| Гарантия, мес | 60 |
| Стоимость, $ | ~95 |

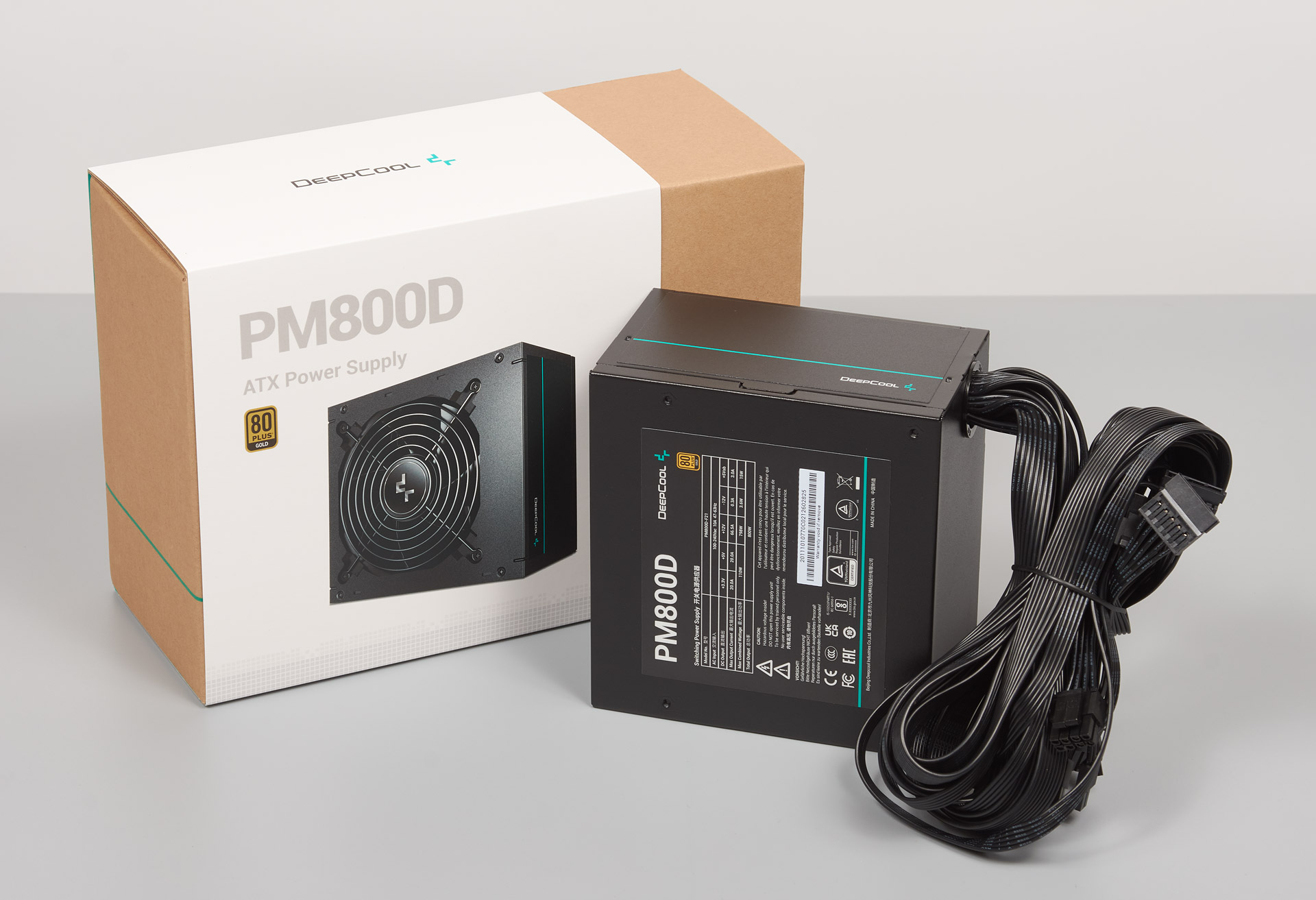

Блок питания поставляется в непримечательной коробке из неокрашенного упаковочного картона, поверх надета белая картонка с фотографией блока и всеми техническими характеристиками. В коробке помимо самого блока находится кабель питания, комплект крепежных винтов и инструкция.
Блок питания с впаянными не съемными проводами, количество кабелей и их длина следующие:
- один на питание материнской платы (55 см);
- один с двумя 8-контактными (4+4) разъемами для питания процессора (61+12 см);
- три с одним 8-контактным (6+2) разъемом для питания видеокарт PCI-E (50 см);
- два с тремя разъемами питания для SATA-устройств (45+12+12 см);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см).

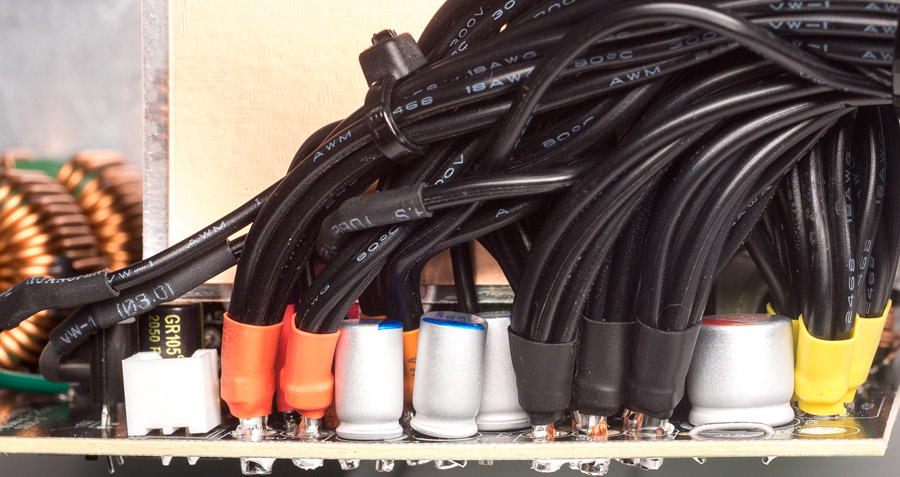

Все кабели выполнены в виде шлейфов с черной изоляцией. Длина кабелей достаточная для больших корпусов с нижним расположением блока питания, в маленьких корпусах может быть проблемой расположение лишних кабелей.

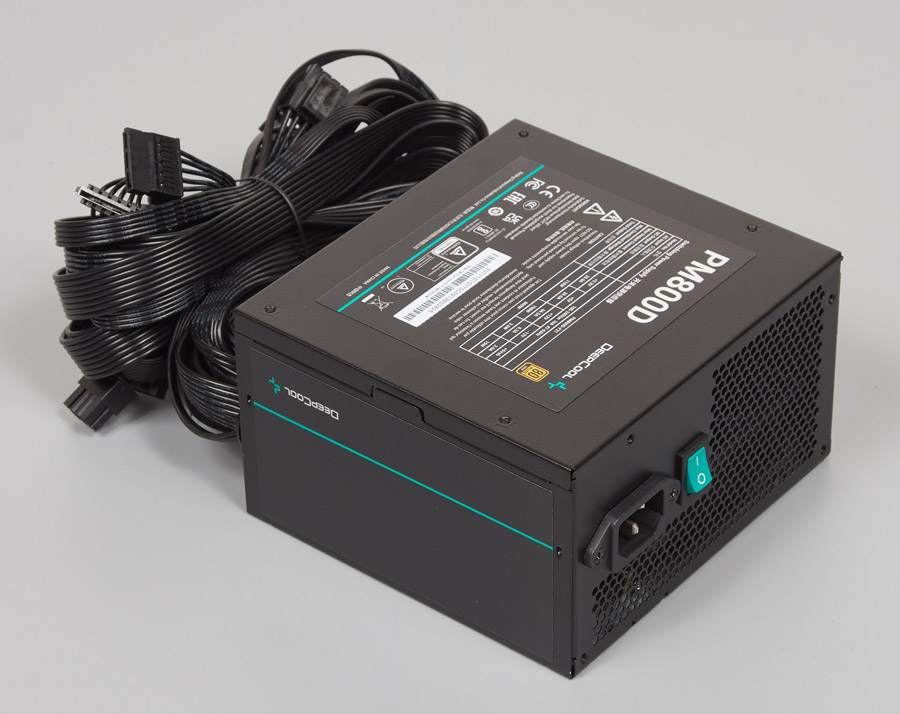

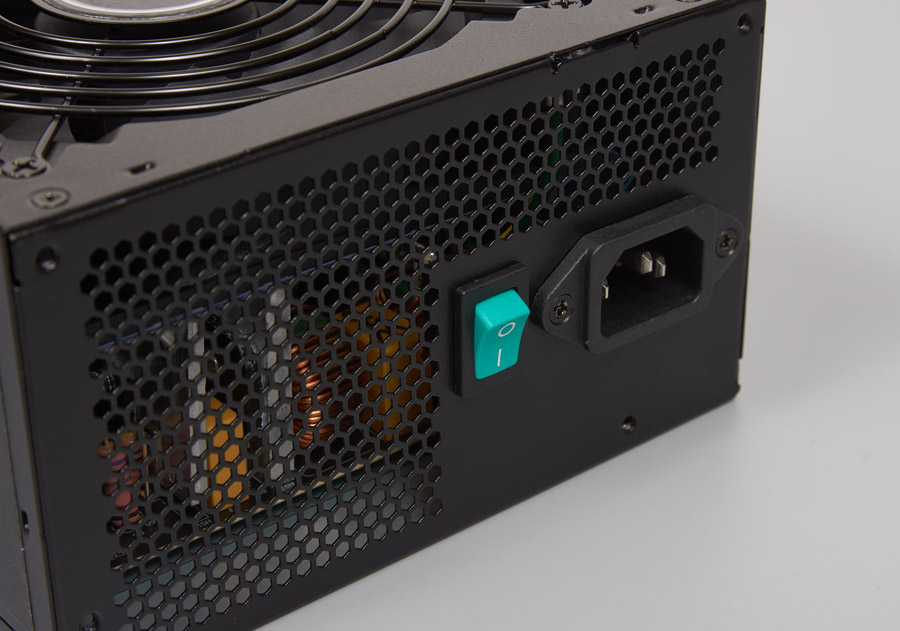

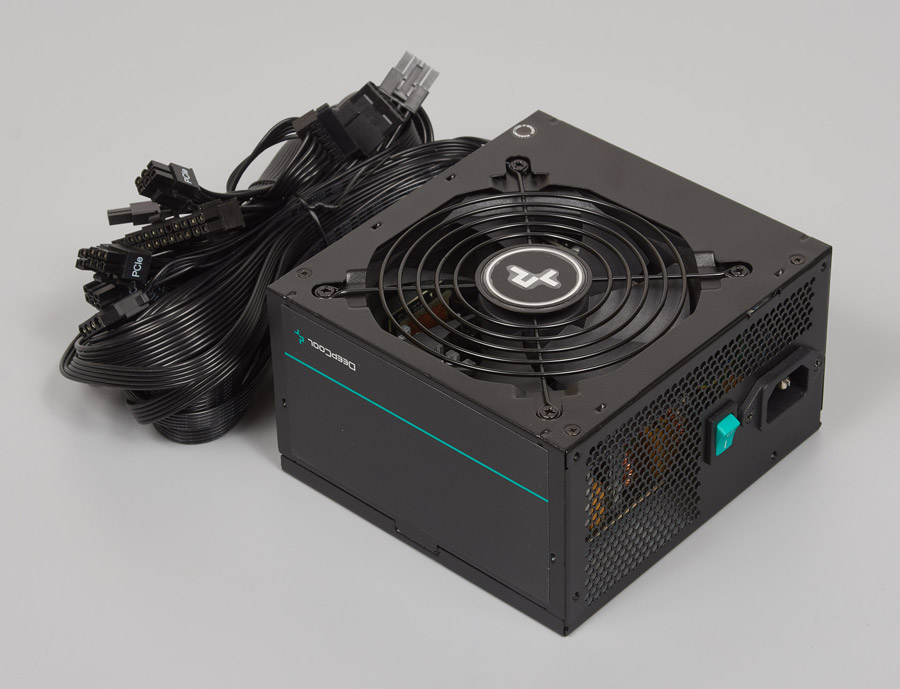

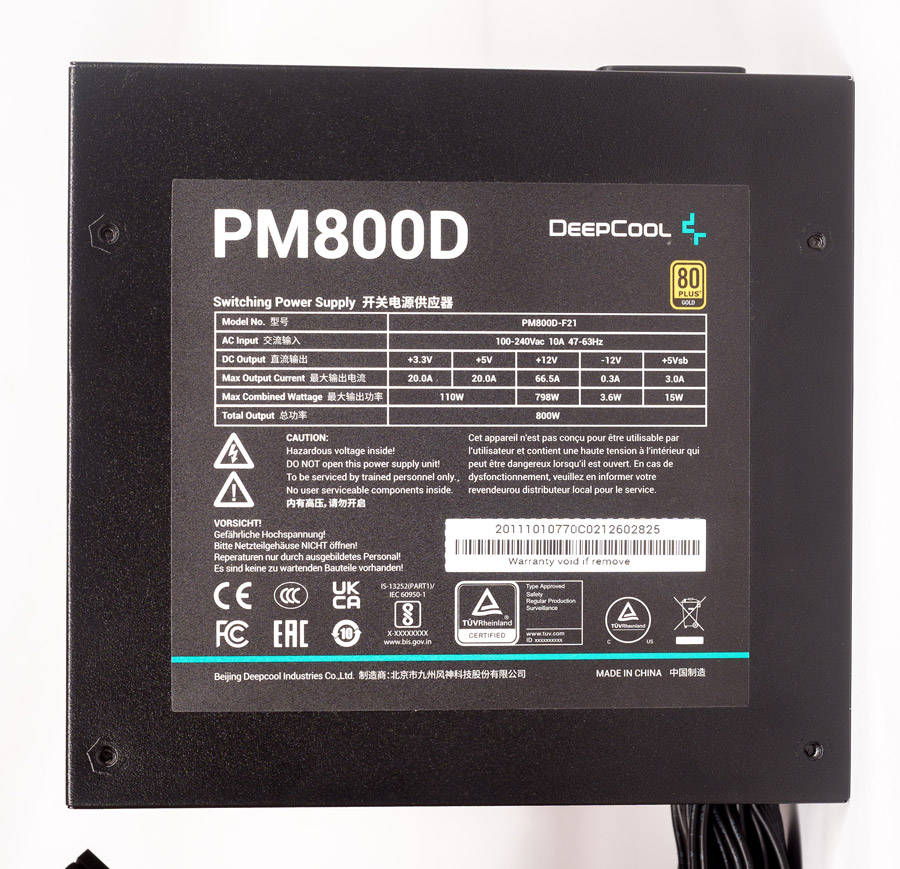

Корпус блока покрашен черной порошковой краской, по бокам есть черные наклейки с белыми надписями мелким шрифтом, внешний вид не портят. С тыльной стороны присутствует наклейка с техническими характеристиками.

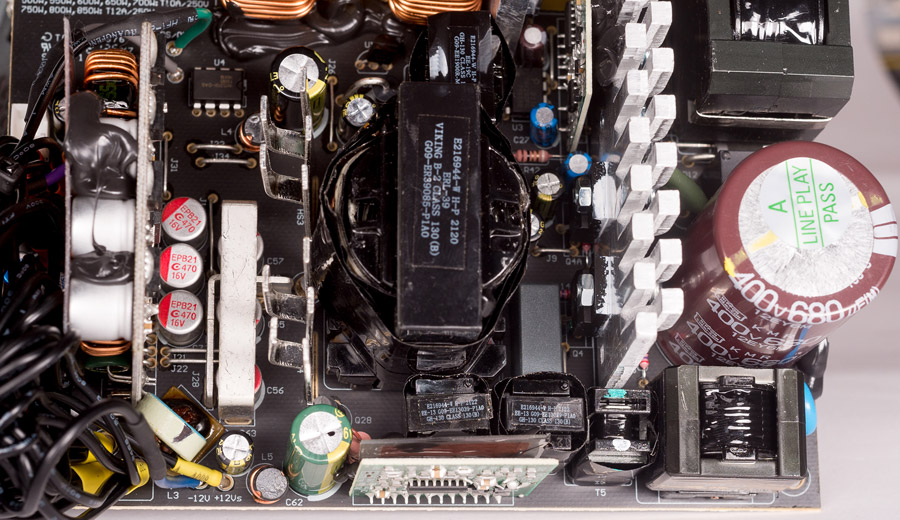

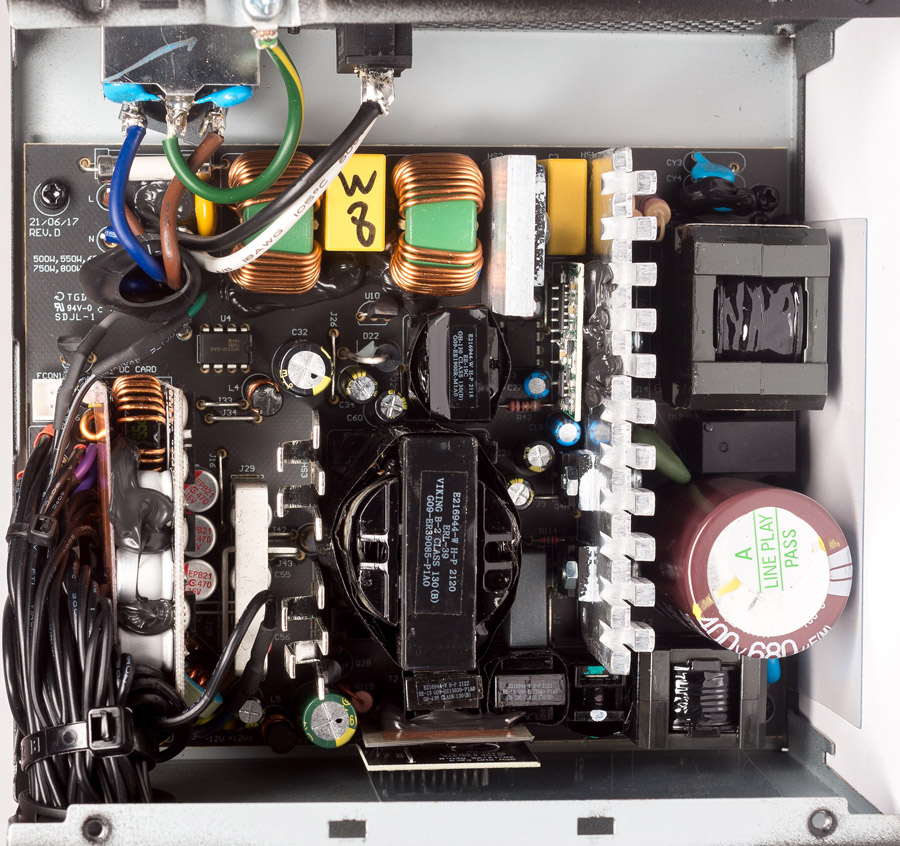

Блок выполнен по современной схемотехнике — активный корректор коэффициента мощности с широким диапазоном напряжения питания, мостовой резонансный LLC-преобразователь с синхронным выпрямителем по линии +12 В и DC/DC-преобразователи по линиям +3,3 В и +5 В.

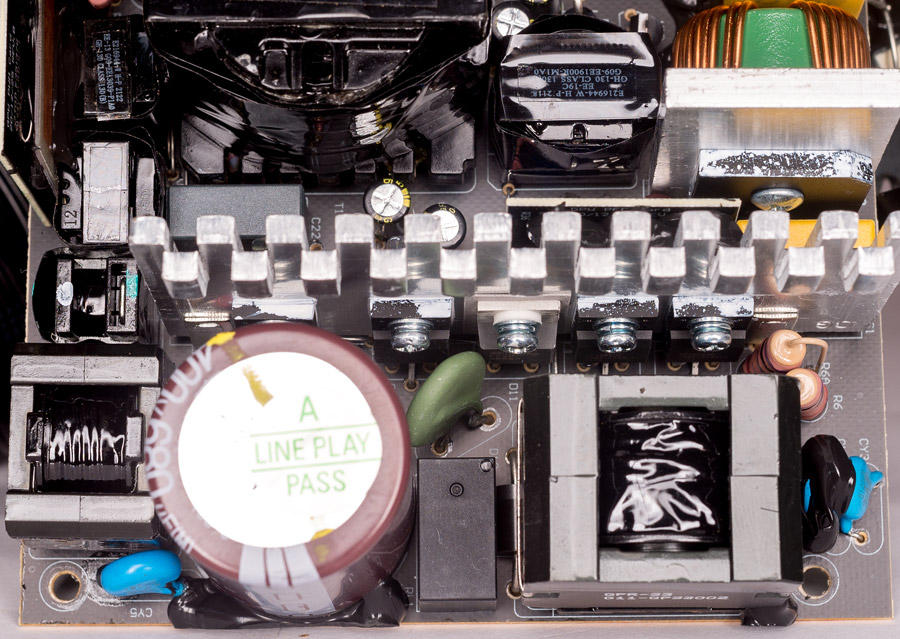

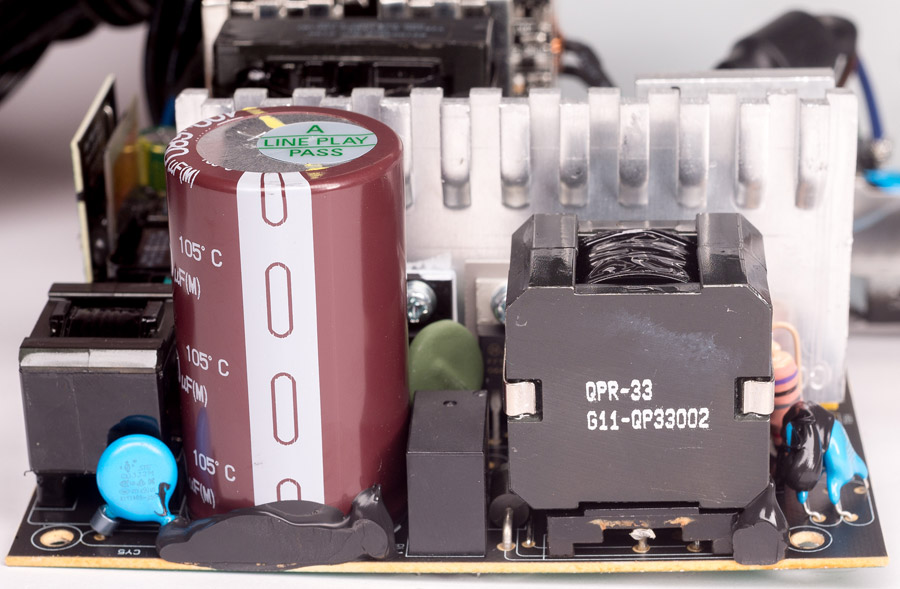

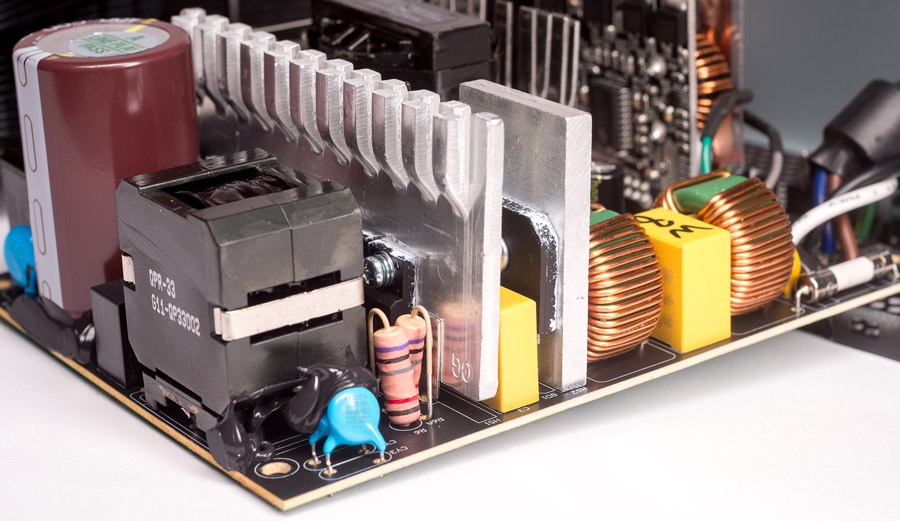

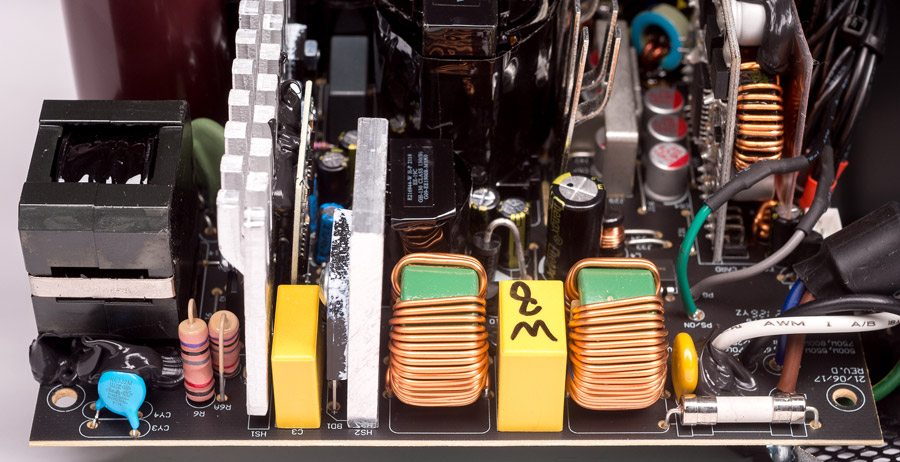

Блок имеет полноценный фильтр импульсных помех, часть его элементов распаяно на сетевом разъеме. Входной выпрямитель установлен на небольшой радиатор, его тип рассмотреть не удалось. APFC построен на контролере CM6500UNX, он расположен на отдельной плате и управляет парой силовых ключей GP28S50G (28 A 500 В 0,125 Ом), включенных параллельно, диод используется на основе карбида кремния FFSP0665A (6А 650 В). Ток с корректора поступает на высоковольтный фильтр через термистор, который отключает реле после старта блока для увеличения КПД. Высоковольтный фильтр выполнен на электролитическом конденсаторе 680 мкФ х 400 В 105°C серии KMR производства Nippon Chemi-Con.

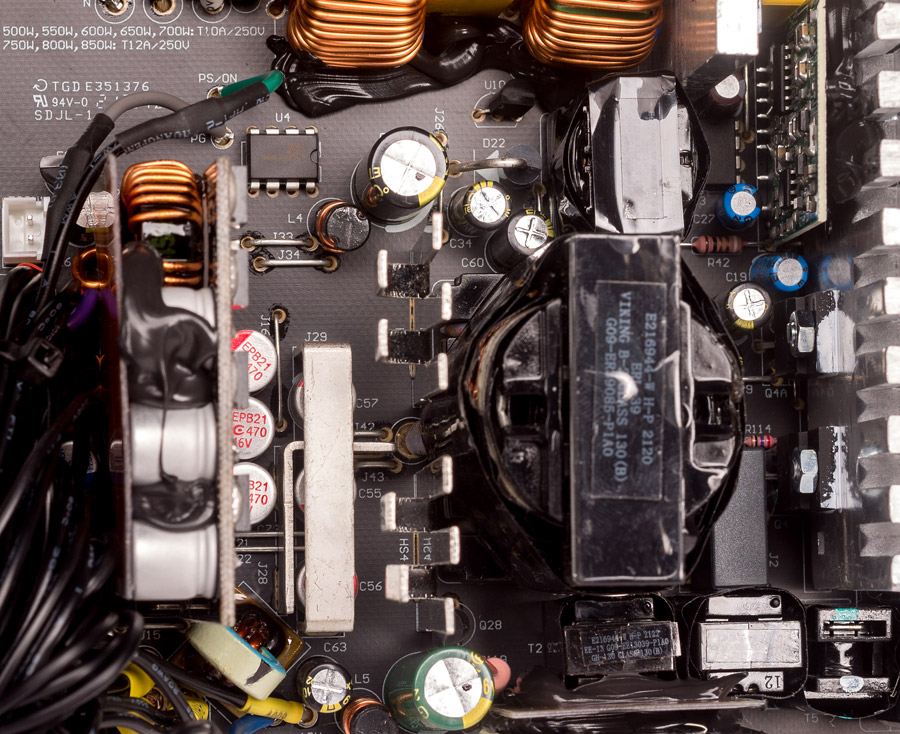

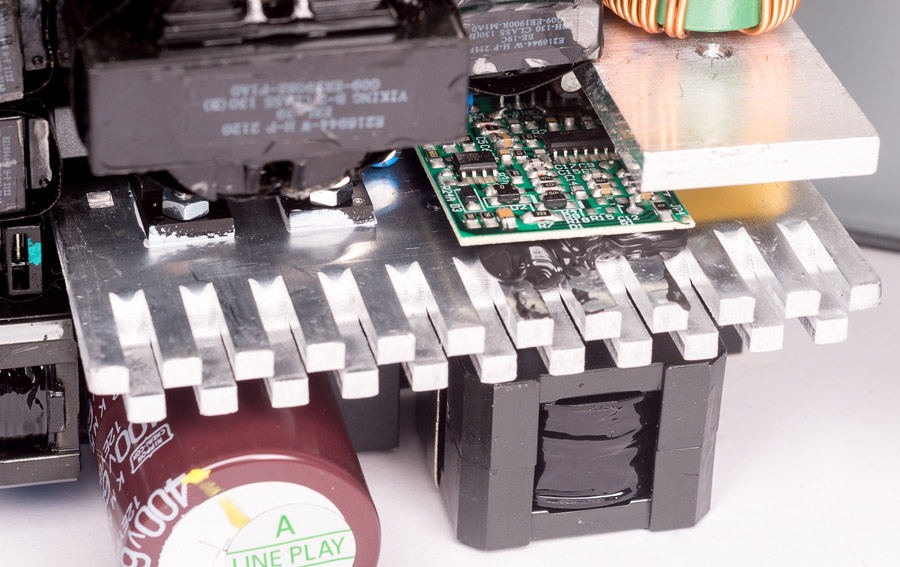

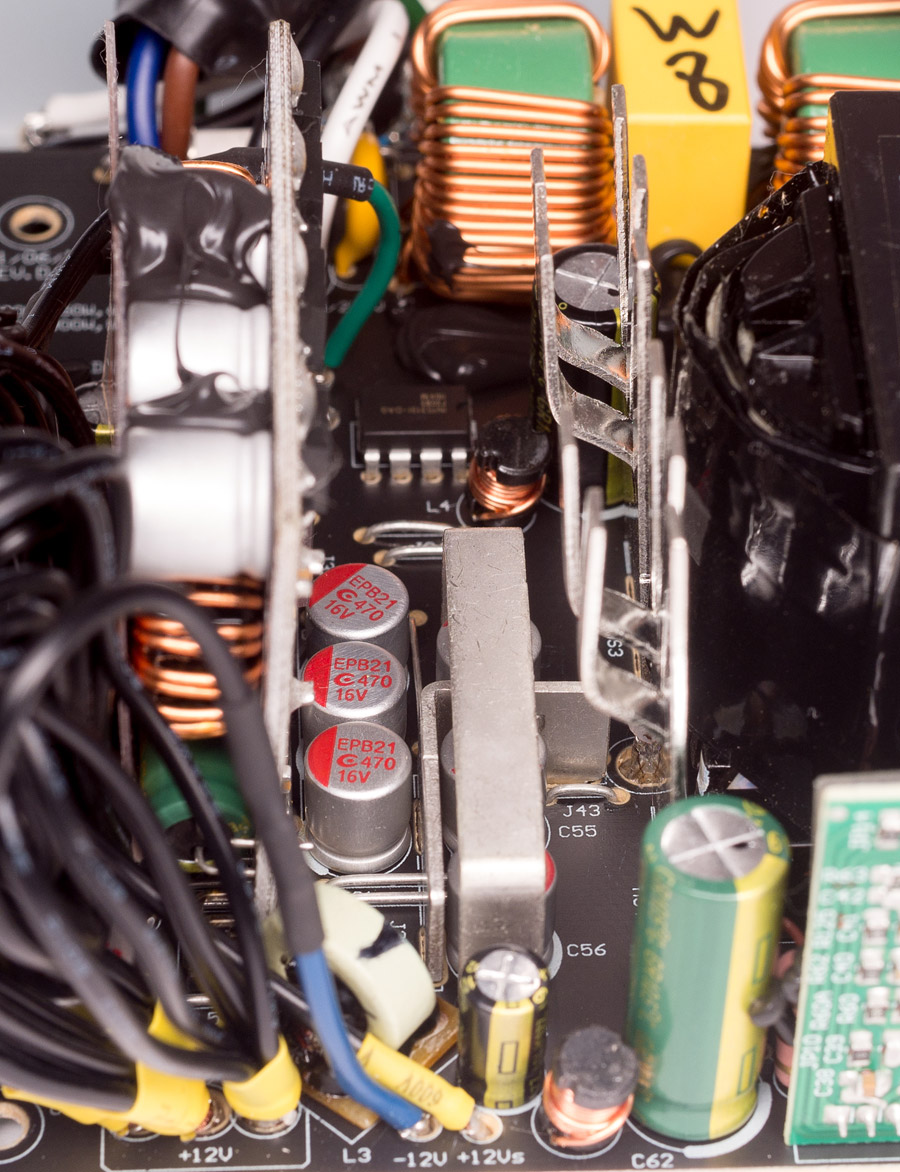

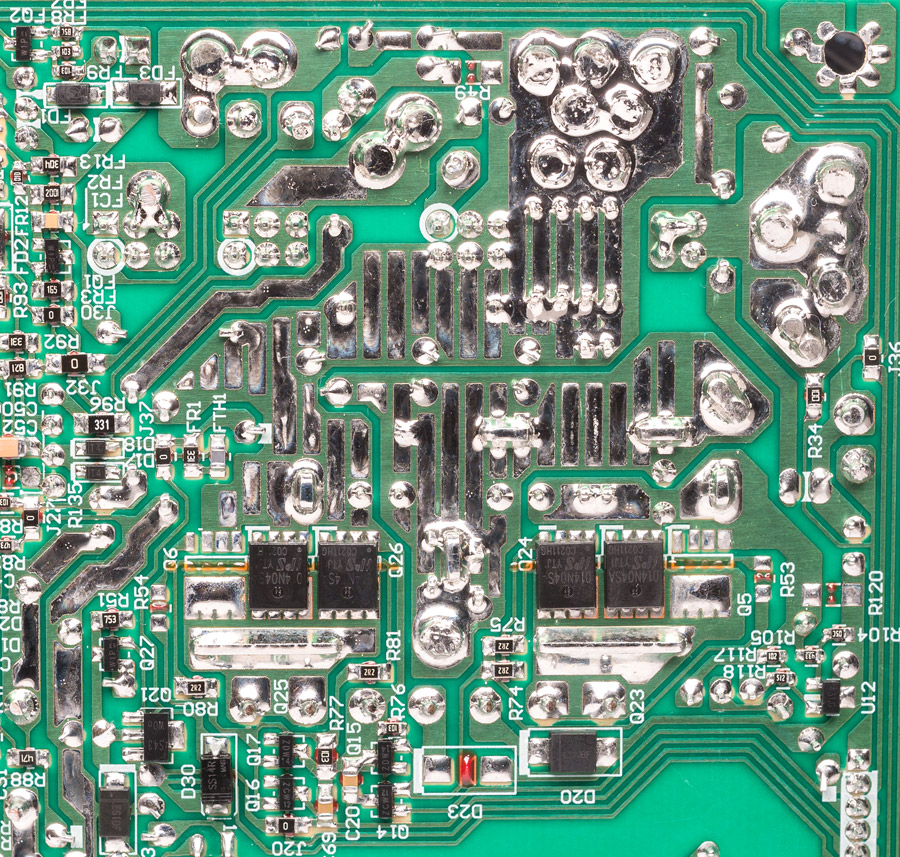

Силовой преобразователь по линии +12 В выполнен по мостовой схеме, управляет его работой комбинированный контролер CM6901X, расположенный на отдельной небольшой плате. Четыре силовых транзистора SVF18N50F (18 А 500 В 0,26 Ом) установлены на общий радиатор с элементами APFC. Синхронный выпрямитель выполнен на четырех транзисторах BSC014N04LSI (195 А 40 В 1,45 мОм) за их охлаждение отвечают две никелированные пластины, впаянные рядом с транзисторами. Питание после синхронного выпрямителя фильтруют семь полимерных конденсаторов емкостью 470 мкФ 16 В.

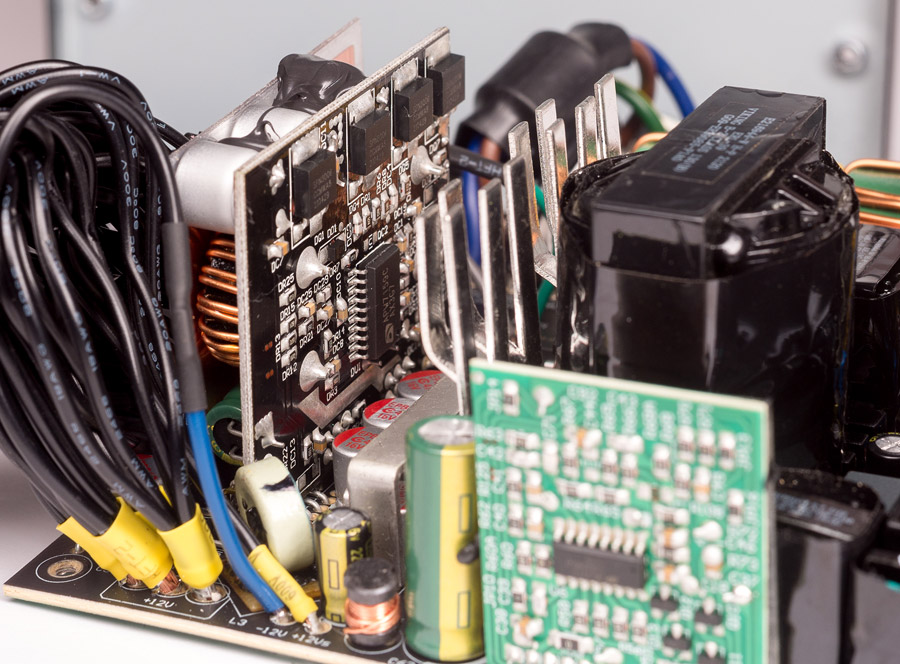

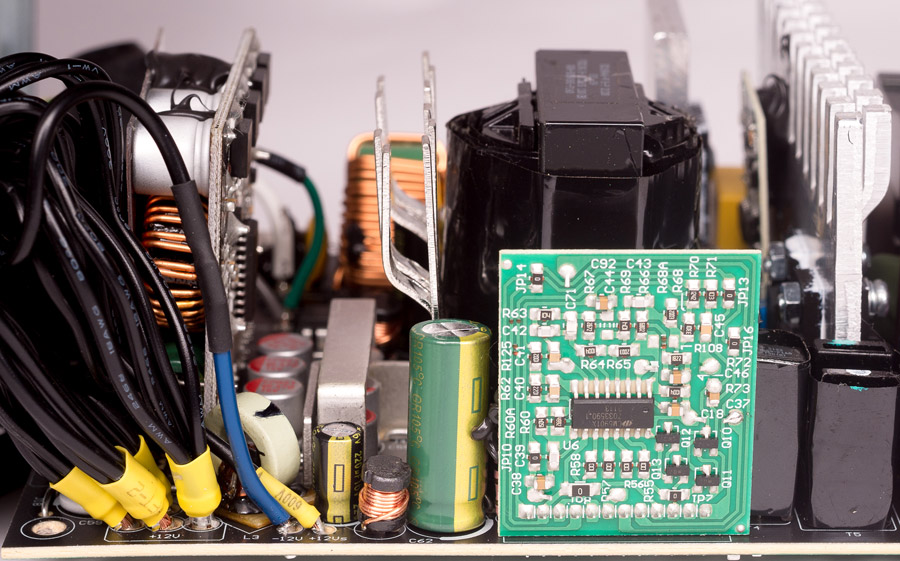

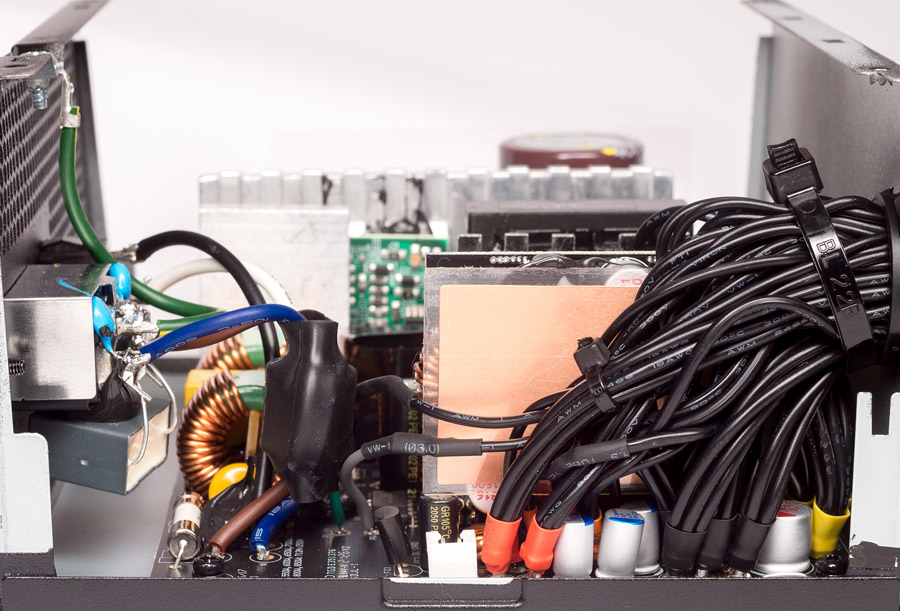

Питание по линиям +3,3 В и +5 В формирует плата DC/DC-преобразователей на синхронном ШИМ-контролере APW7159C и четырех силовых транзисторах SPN3006 (80 А 30 В 4,7 мОм). На плате установлены два дросселя и несколько полимерных конденсаторов, но номиналы рассмотреть не удалось, так как плата прикрыта медным экраном для уменьшения наводок на провода. Рядом с платой установлены три полимерных конденсатора емкостью 820 мкФ 6,3 В, для дополнительной фильтрации питания после DC/DC-преобразователей.

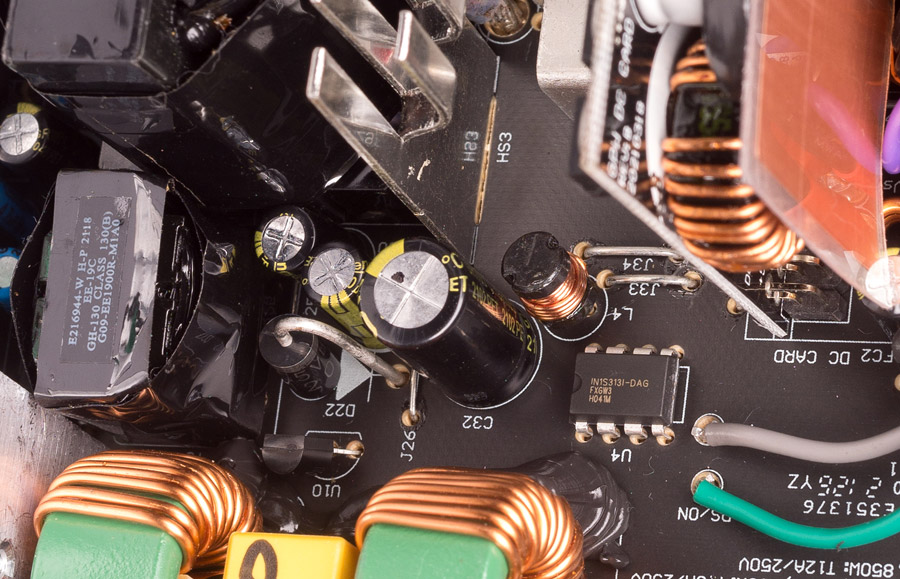

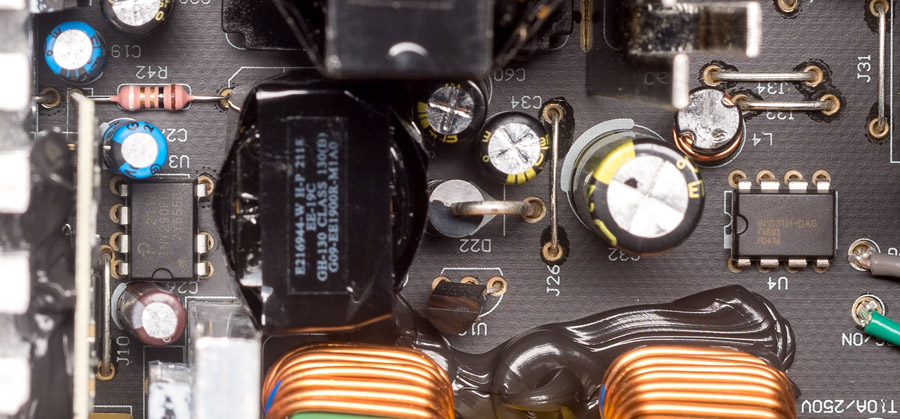

За линию дежурного питания +5VSB отвечает преобразователь на контролере TNY290PG, на выходе питание фильтруют электролитические Low ESR конденсаторы 2200 мкФ 10 В 105 °С от Chengx. Все конденсаторы в обвязке дежурки тоже производства Chengx. Рядом на плате расположена микросхема супервизора IN1S313I-DAG.

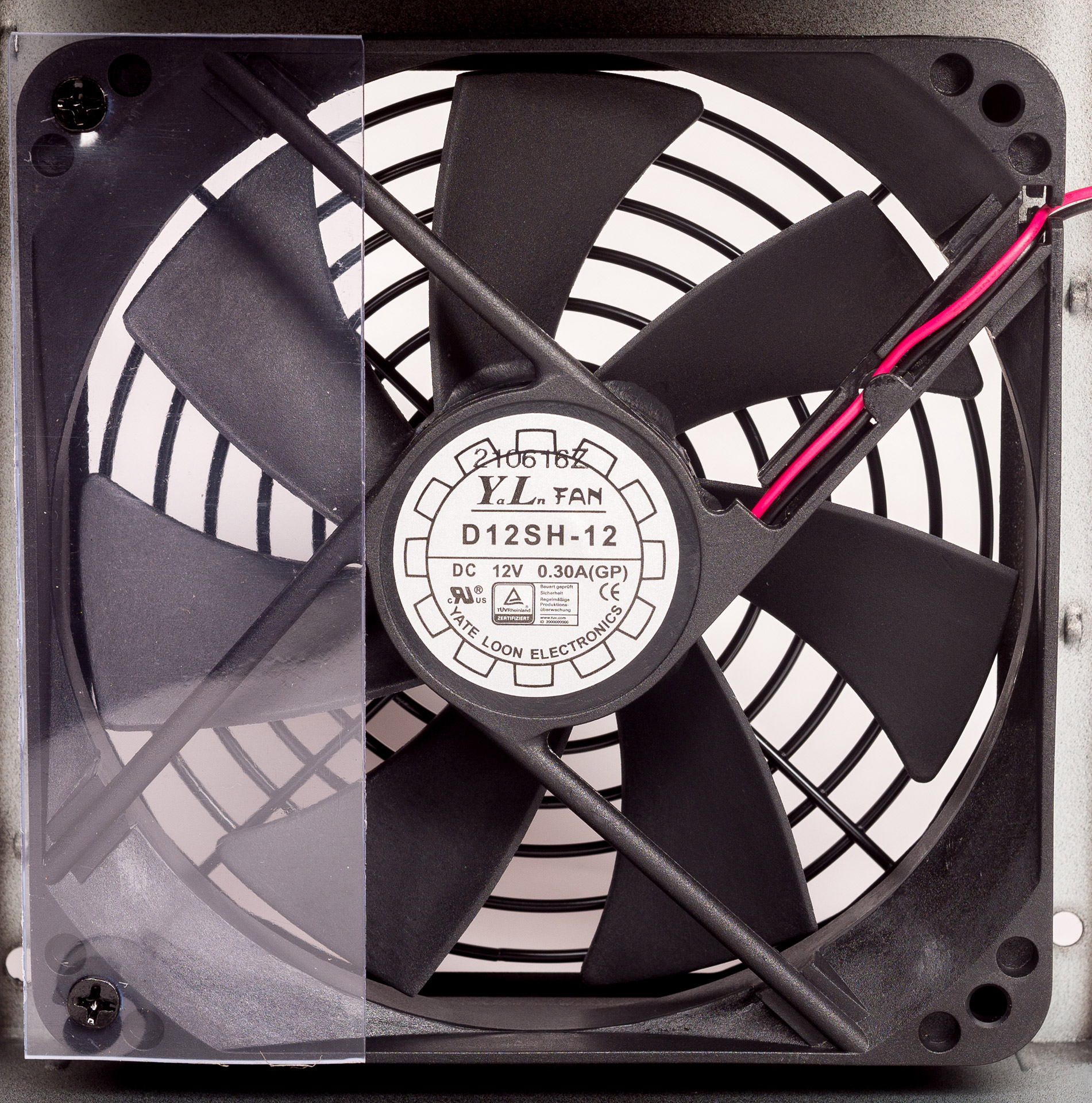

За охлаждение компонентов блока отвечает вентилятор размером 120х120х25 мм производства YATE LOON с маркировкой D12SH-12 12 В 0,36 A, частотой 2200 об/мин и с двухпроводным подключением. Управление оборотами автоматическое в зависимости от температуры силовых компонентов блока. При включении вентилятор стартует на скорости 850 оборотов в минуту и с прогревом плавно увеличивает их.

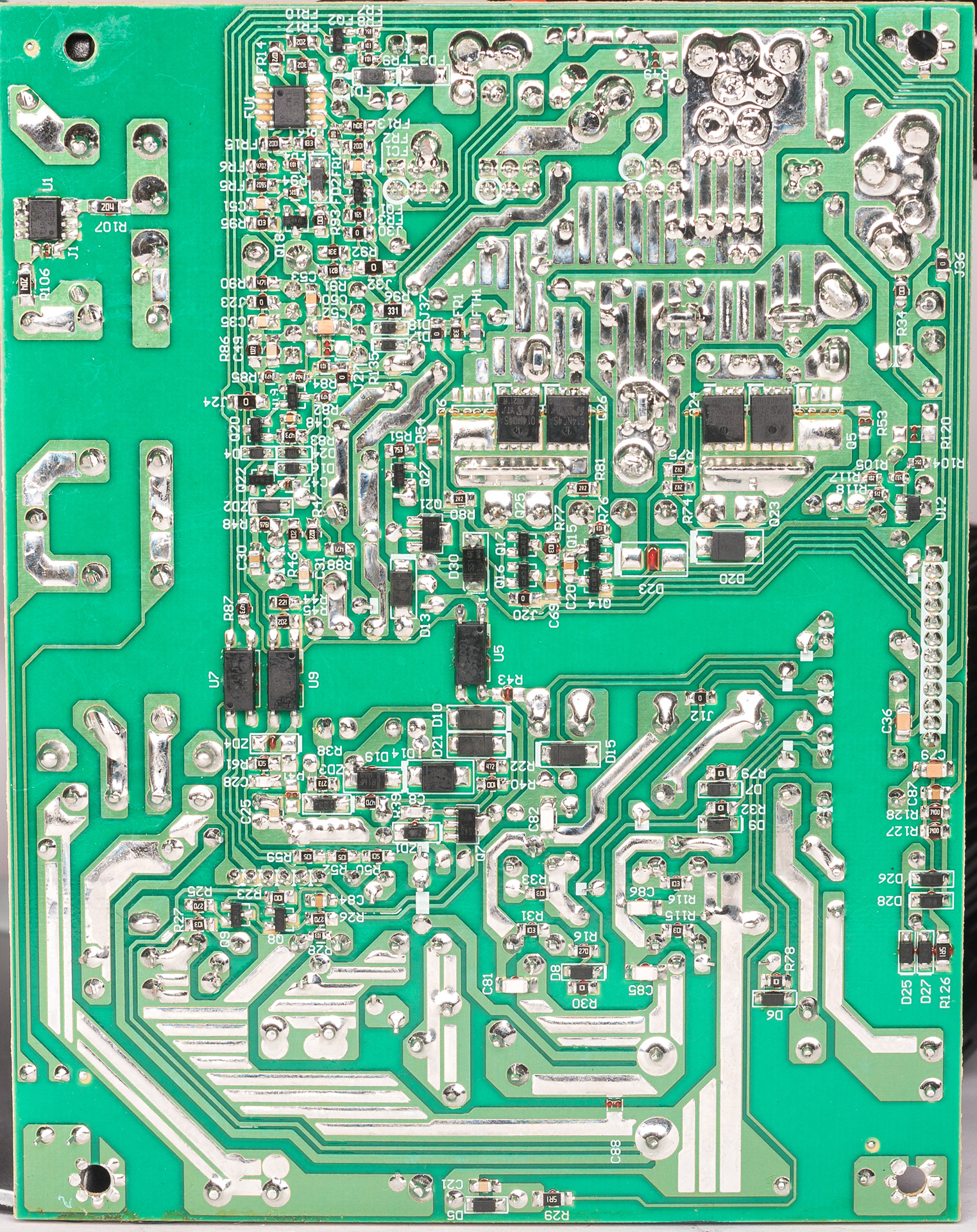

Монтаж и пайка выполнены качественно, плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–60 А, погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт, результаты занесены в таблицу:
| Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 10 А | Мощность нагрузки по линии +5V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 11,99 | 0 | 5,0 | 75 | 3,29 | 32,9 | 107,9 |
| 10 | 11,95 | 119,5 | 5,0 | 75 | 3,29 | 32,9 | 227,4 |
| 20 | 11,93 | 238,6 | 5,0 | 75 | 3,29 | 32,9 | 346,5 |
| 30 | 11,91 | 357,3 | 5,0 | 75 | 3,29 | 32,9 | 465,2 |
| 40 | 11,89 | 475,6 | 5,0 | 75 | 3,29 | 32,9 | 583,5 |
| 50 | 11,88 | 594 | 4,99 | 74,8 | 3,29 | 32,9 | 701,7 |
| 60 | 11,87 | 712,2 | 4,99 | 74,8 | 3,29 | 32,9 | 819,9 |
| 65 | 11,86 | 770,9 | 4,99 | 74,8 | 3,28 | 32,8 | 878,5 |
| Напряжение на выходе блока питания | |||||||
| 65 | 12,11 | 787,1 | 5,19 | 77,8 | 3,5 | 35 | 899,9 |
По результатам теста видим хорошую стабилизацию напряжений по линиям +3,3V и +5V, на максимальной нагрузке напряжение по линии +12V просело до 11,86 В, что всего на 1,2% ниже номинала. Дополнительно был сделан замер напряжений на выходных контактах самого блока питания при максимальной нагрузке. Выходные напряжения на самом блоке выше, видна работа системы компенсации падения напряжения на проводах. Все напряжения с запасом укладываются в нормы ATX.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12V для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,3 | 0 | 5,0 | 15 | 11,94 |
| 0 | 3,3 | 5 | 5,0 | 15 | 11,94 |
| 0 | 3,3 | 10 | 5,0 | 15 | 11,94 |
| 0 | 3,29 | 15 | 4,99 | 15 | 11,93 |
| 0 | 3,29 | 20 | 4,99 | 15 | 11,93 |
| 5 | 3,3 | 0 | 5,0 | 15 | 11,94 |
| 10 | 3,29 | 0 | 5,0 | 15 | 11,94 |
| 15 | 3,28 | 0 | 5,0 | 15 | 11,94 |
| 15 | 3,28 | 20 | 4,99 | 15 | 11,93 |
По результатам теста имеем отличную стабилизацию по линиям +3,3V и +5V, при больших перекосах нагрузки напряжение на других линиях меняется незначительно, что есть нормой для современных «золотых» блоков питания.
Тест эффективности блока проводился при напряжении сети 230 В. При пониженном напряжении сети КПД будет немного ниже.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 200 | 0,965 | 234 | 88,6 |
| 50 | 400 | 1,868 | 232 | 92,3 |
| 75 | 600 | 2,943 | 227 | 89,8 |
| 100 | 800 | 4,058 | 224 | 88,0 |
Эффективность у данного блока соответствует требованиям 80 Plus Gold.

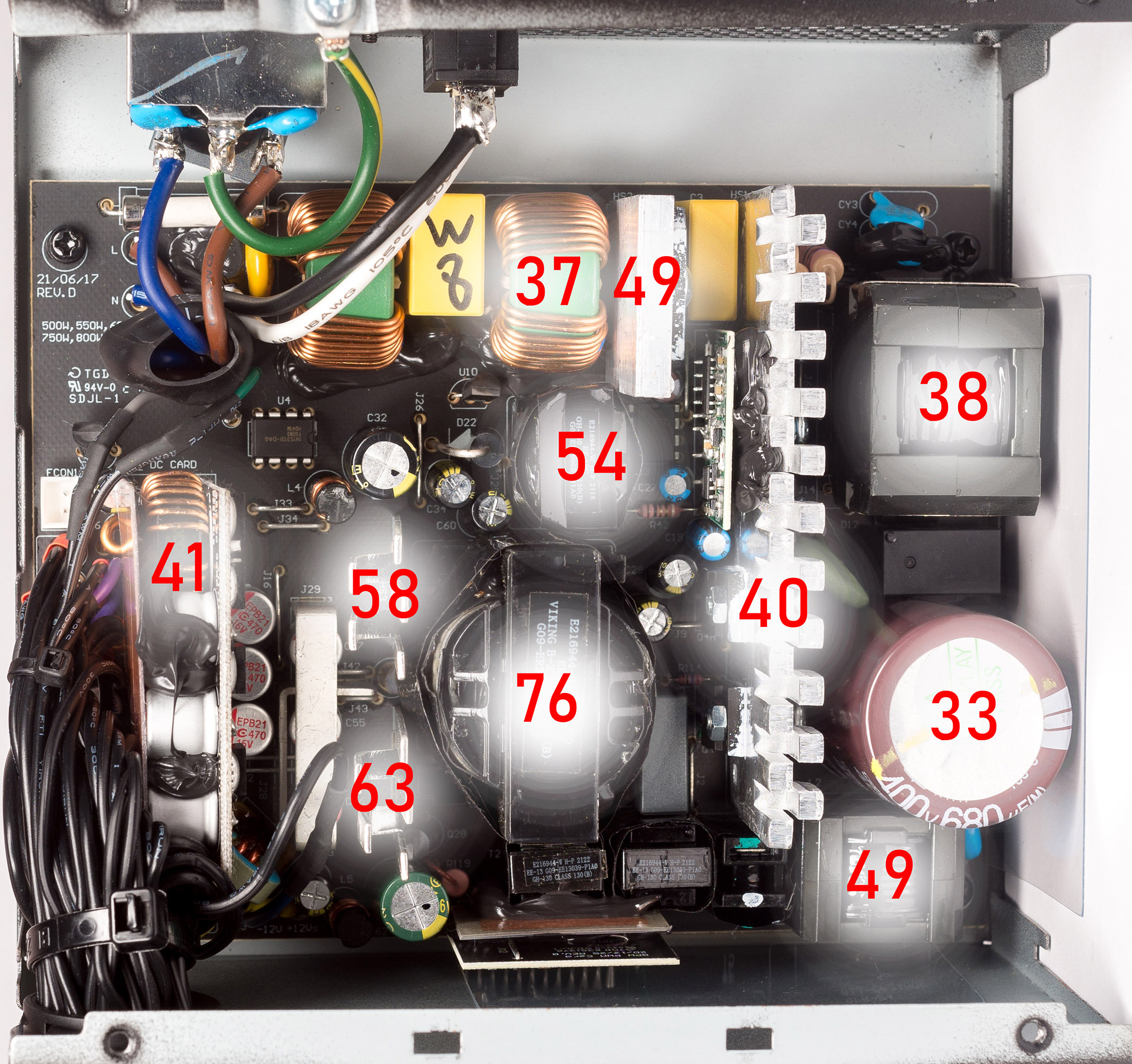

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 19°С, с помощью панели Scythe Kaze Master Pro, датчики которой были установлены на радиаторах, дросселе APFC и плате DC/DC-преобразователей, на силовой трансформатор была установлена термопара от мультиметра, блок нагружался на 800 Вт и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe записывались и блок отключался от сети, снималась крышка и быстро проводились замеры температур остальных компонентов. Результаты показаны на следующем фото платы блока питания с указанием температуры основных компонентов в градусах Цельсия.
Температуры при максимальной мощности не высокие, сказывается современная схемотехника и низкая температура воздуха в помещении. При длительной работе на максимальной мощности блок повысил обороты вентилятора до 1700 об/мин, при этом шум был средний, на уровне остальных вентиляторов тестового стенда. В корпусе температуры и обороты вентилятора будут немного выше в зависимости от размеров и продуваемости шасси.
Выводы
Протестированный DeepCool PM800D — типичный бюджетный «золотой» блок питания с обычной элементной базой. У него современная схемотехника с нормальным запасом по мощности, хорошая стабильность выходных напряжений, соответствие заявленных характеристик и не сильно высокие температуры. В нем установлен один японский конденсатор в высоковольтной цепи, тогда как в выходном фильтре более доступные, хотя, учитывая невысокий нагрев устройства, с ними проблем быть не должно. Возможно, кому-то не понравятся стационарные провода или шумноватый вентилятор при максимальной нагрузке, но невысокая стоимость, как за модель на 800 Вт, должна компенсировать такие недостатки. В итоге PM800D подойдет для средней игровой системы, в которой блока хватит с запасом.
