В этом обзоре мы рассмотрим блок питания DeepCool мощностью 1000 Вт серии PQ-M, которая была представлена в конце прошлого года. Ее особенность заключается в модульной конструкции, сертификате энергоэффективности 80 Plus Gold и невысоком уровне шума.
Производитель обещает высокое качество компонентов, японские конденсаторы, долговечный вентилятор и гарантию 10 лет. Для продукции компании DeepCool блок относительно дорогой, посмотрим на сколько он хорош и стоит ли своих денег.
DeepCool PQ1000M
| Модель | DeepCool PQ1000M (R-PQA00M-FA0B-EU) |
|---|---|
| Страница продукта | PQ1000M |
| Мощность, Вт | 1000 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 996 (83) |
| Мощность канала +5V, Вт (А) | 125 (25) |
| Мощность канала +3,3V, Вт (А) | 82,5 (25) |
| Комбинированная мощность +3,5V и +5V, Вт | 125 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 15 (3) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240 В/13–6,5 A |
| Частота сетевого напряжения, Гц | 50–60 |
| Размер вентилятора, мм | 120х120х25 |
| Типа подшипника | Гидродинамический (FDB) |
| Количество кабелей/разъемов для CPU | 2/1x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 3/1x (6+2) |
| Количество кабелей/разъемов для SATA | 3/10 |
| Количество кабелей/разъемов для IDE | 2/5 |
| Защиты | OPP/OVP/SCP/OTP/OCP |
| Размеры (ШхВхГ), мм | 150х86 х140 |
| Гарантия, мес | 120 |
| Стоимость | 5050 грн |

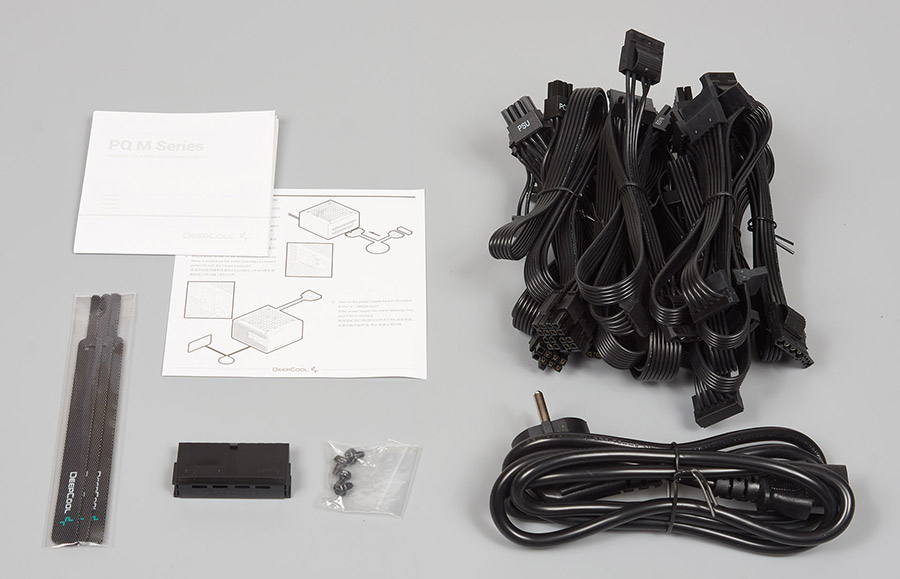

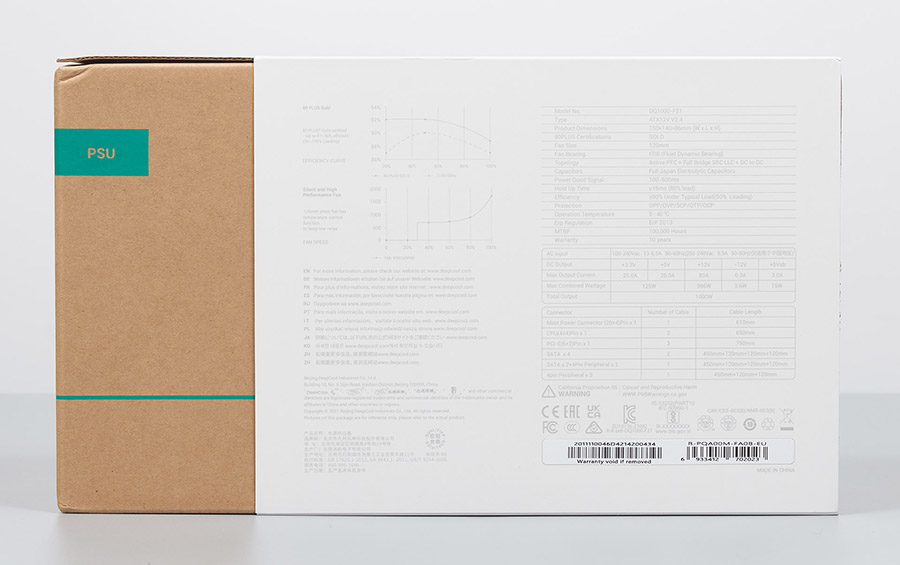

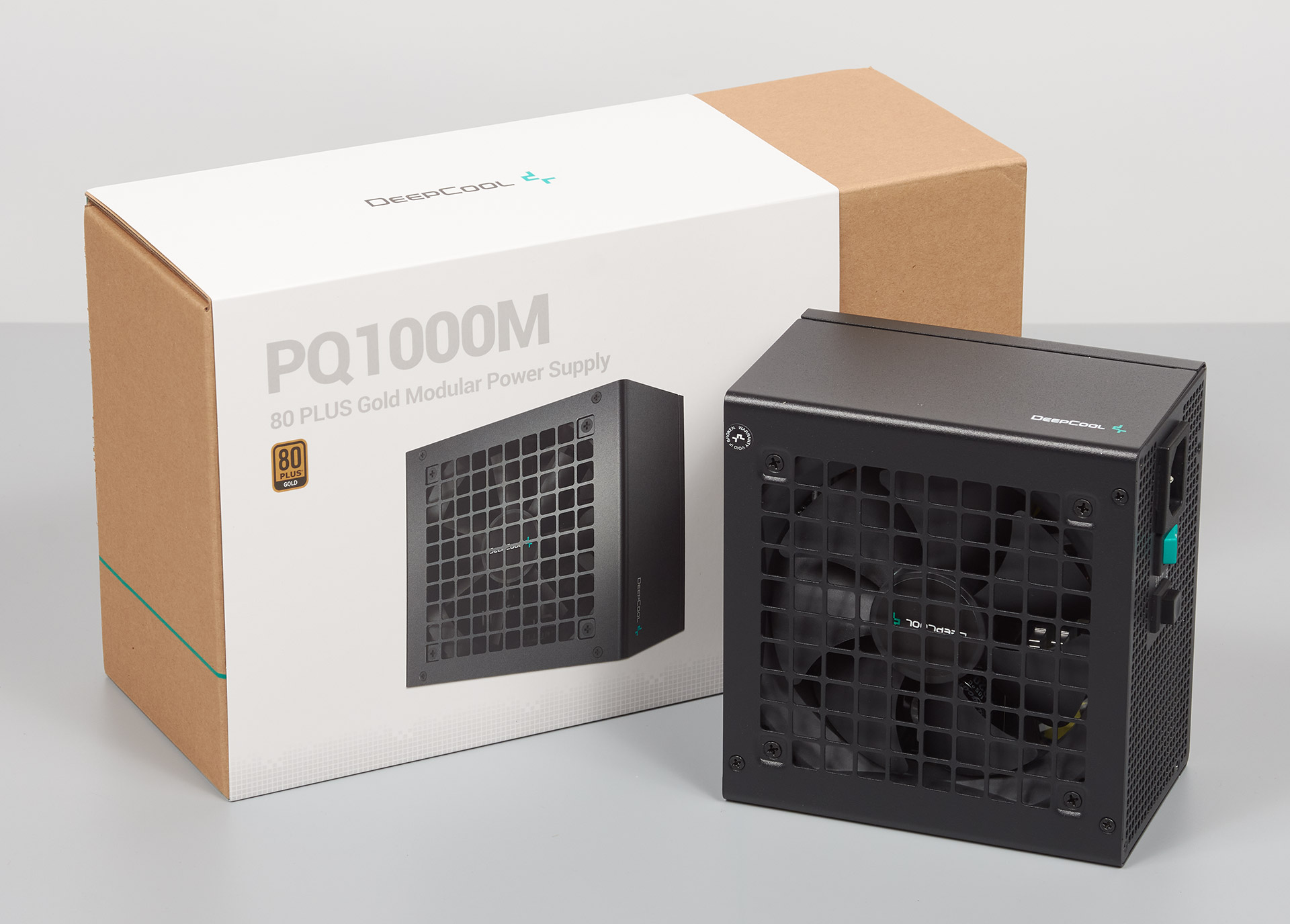

Блок питания поставляется в коробке с неокрашенного упаковочного картона, поверх нее одет чехол из белого картона, на котором напечатаны название модели и все характеристики устройства. В коробке кроме самого блока находится комплект модульных кабелей, сетевой кабель, набор крепежных винтов и тканевых стяжек, инструкция и переходник для включения PQ1000M без подключения к материнской плате.

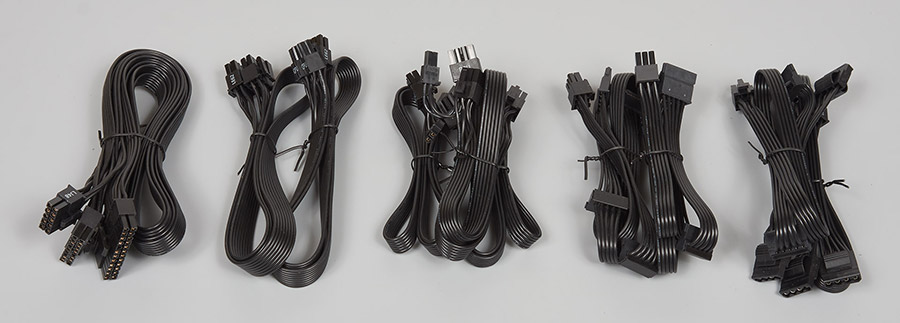

Блок питания полностью модульный, количество кабелей и их длина следующие:
- один для питания материнской платы (61 см);
- два с одним 8-контактным (4+4) разъемом для питания процессора (65 см);
- три с одним 8-контактными (6+2) разъемом для питания видеокарт PCI-E (75 см);
- два с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
- один с двумя разъемами питания для IDE-устройств и двумя разъемами для SATA-устройств (45+12+12+12 см);
- один с тремя разъемами питания для IDE-устройств (45+12+12 см).

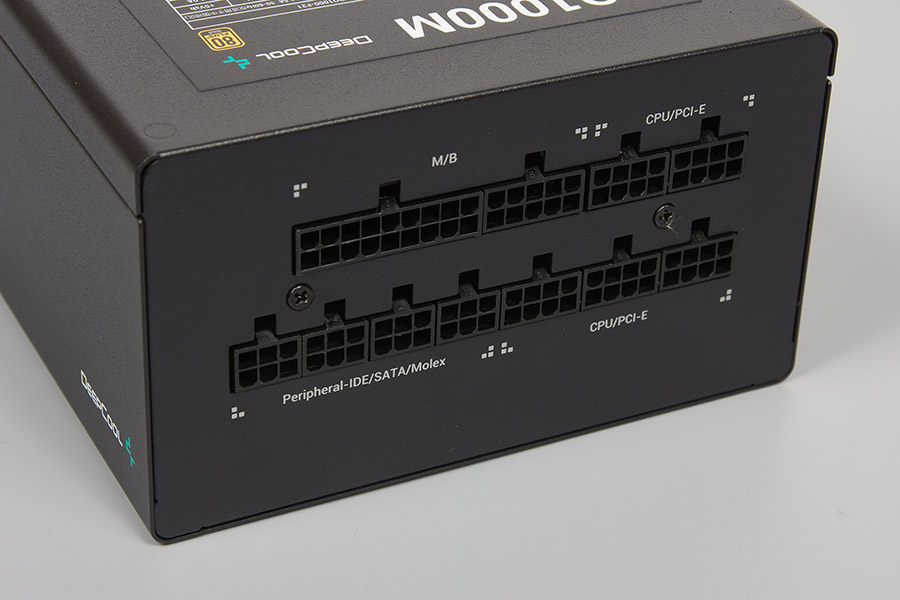

Все кабели выполнены в виде шлейфов с изоляцией черного цвета. Длина кабелей достаточная для больших корпусов с нижним расположением блока питания. Все кабели подписаны, на блоке питания так же помечены соответствующие разъемы.

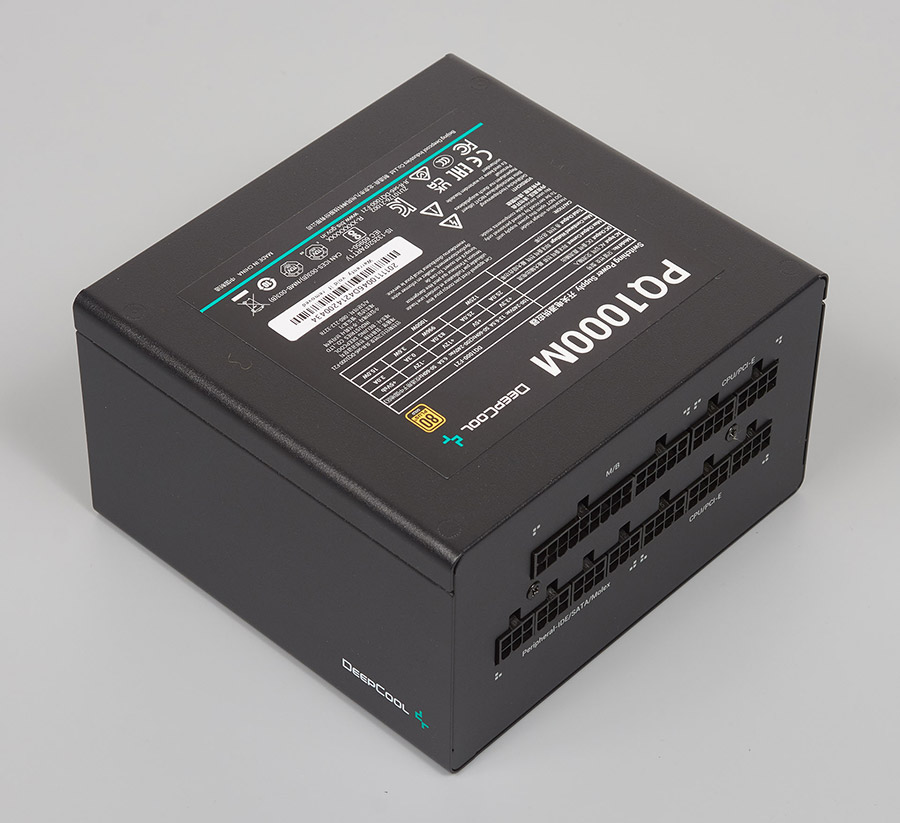

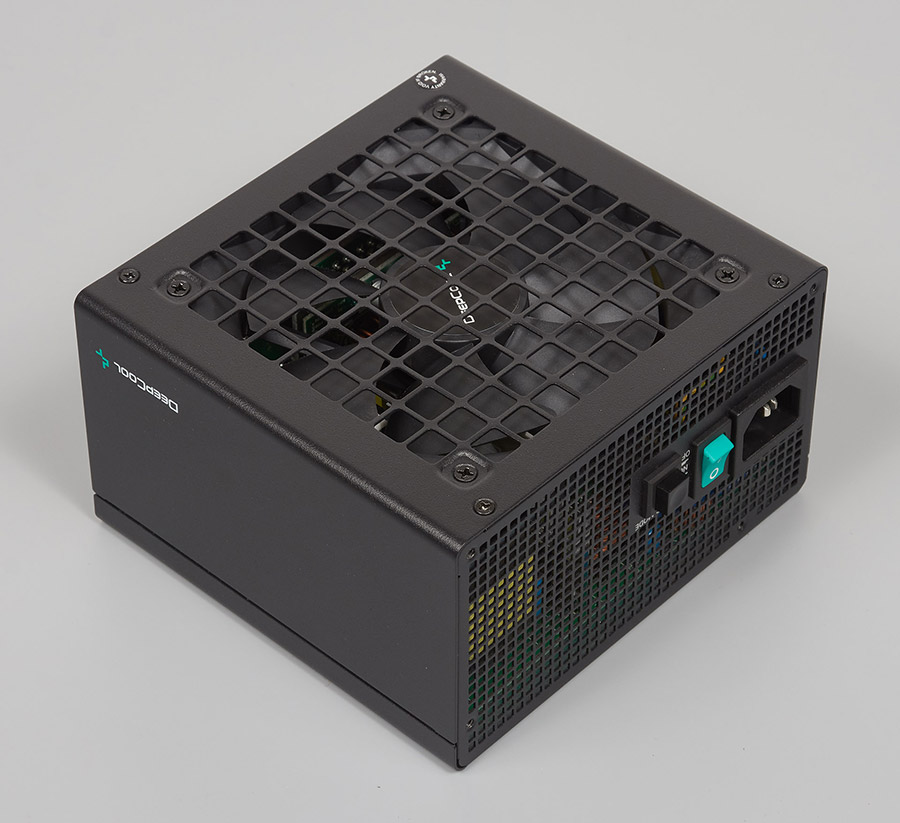

Корпус блока питания выполнен в минималистичном дизайне, окрашен черной матовой краской, на боковых гранях нанесены только маленькие надписи DeepCool белой краской.

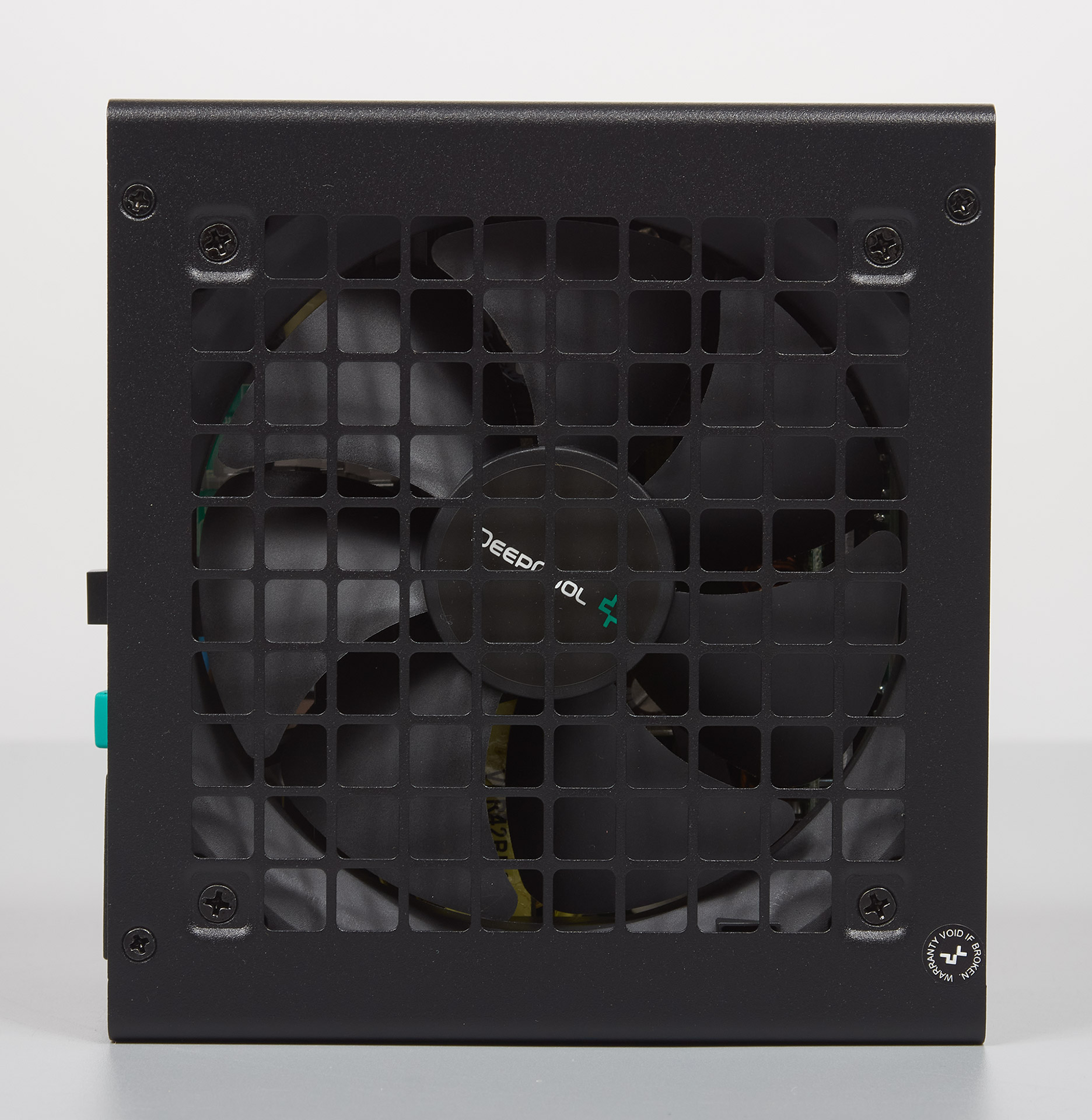

Вентиляционная решетка над вентилятором штампованная, что обычно негативно влияет на уровень и характер шума, но здесь площадь отверстий большая и это должно нивелировать огрехи такой конструкции.

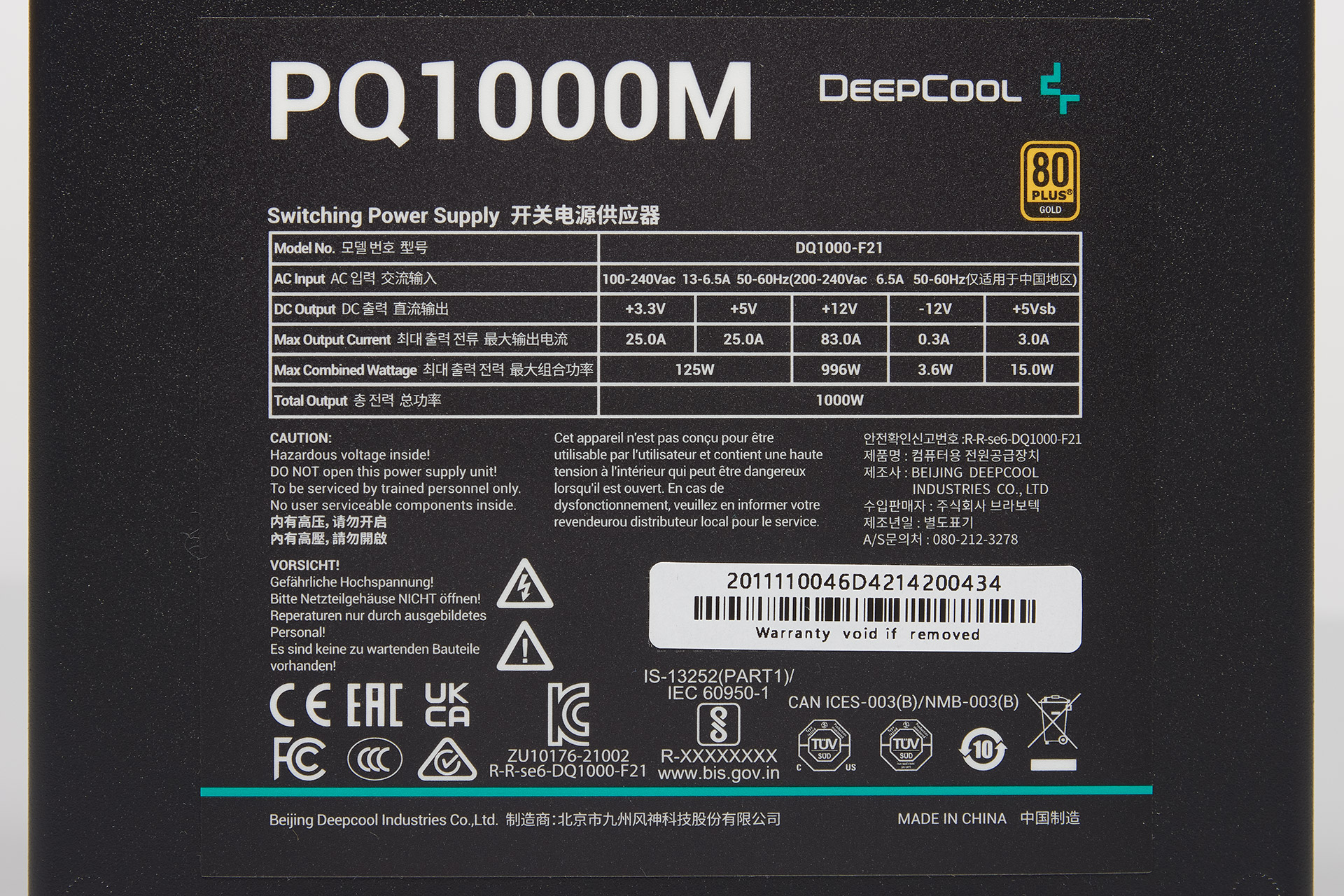

На верхней грани корпуса есть наклейка с техническими характеристиками.

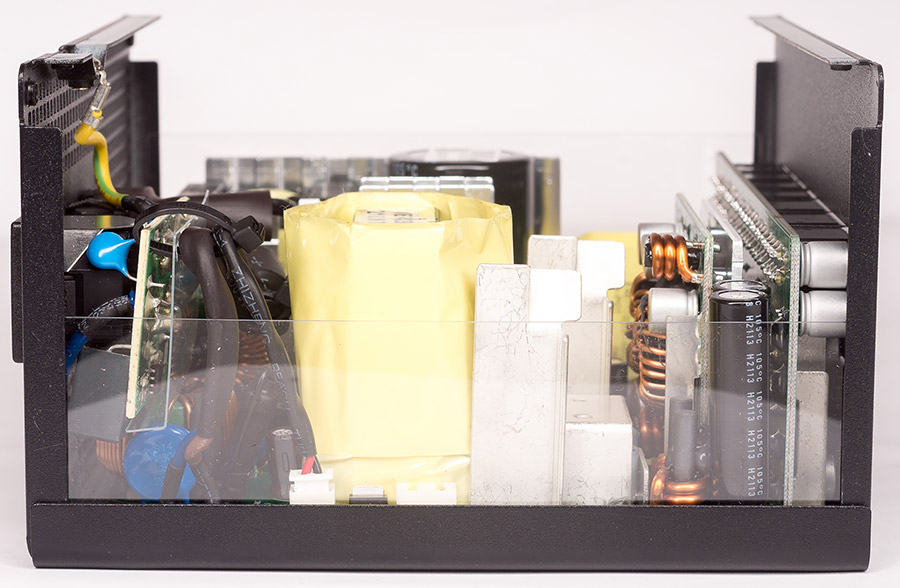

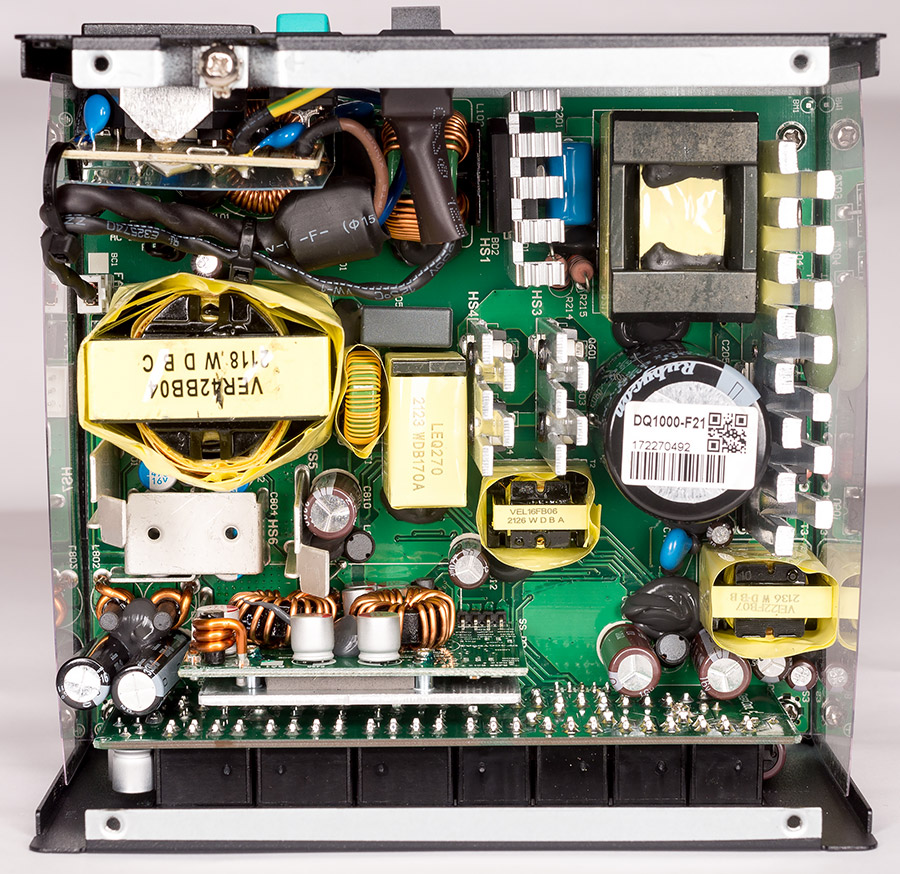

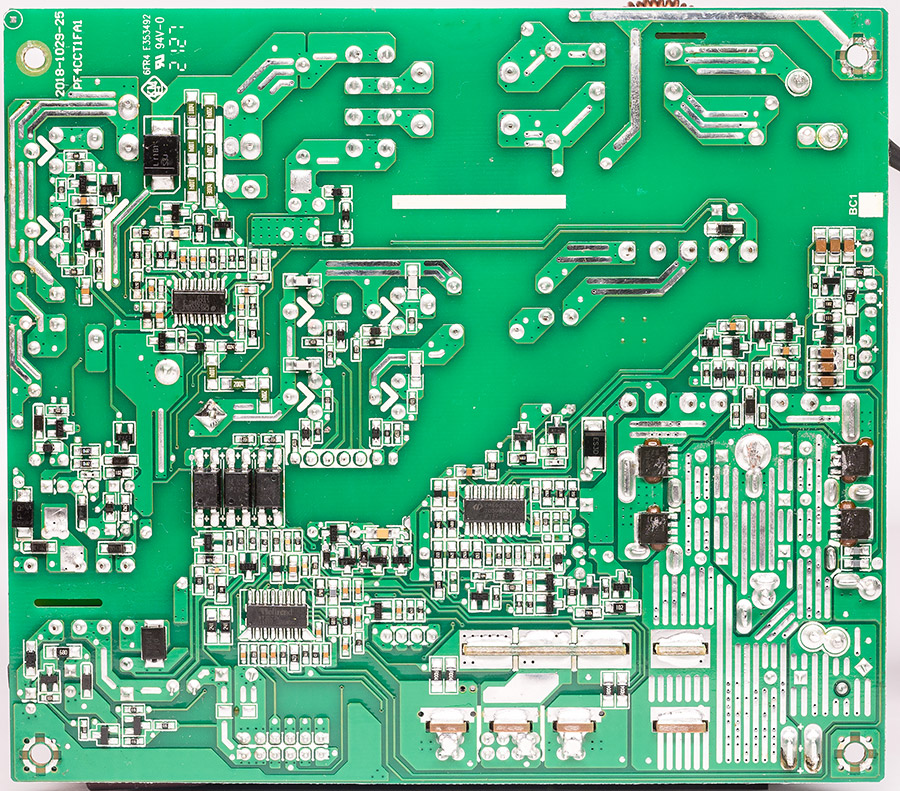

Блок построен на современной платформе: APFC с широким диапазоном входных напряжений, мостовой резонансный LLC-преобразователь по линии +12 В и DC/DC-преобразователи по линиям +5 В и +3,3 В. Точно такая же платформа используется в устройствах Seasonic серии Focus.

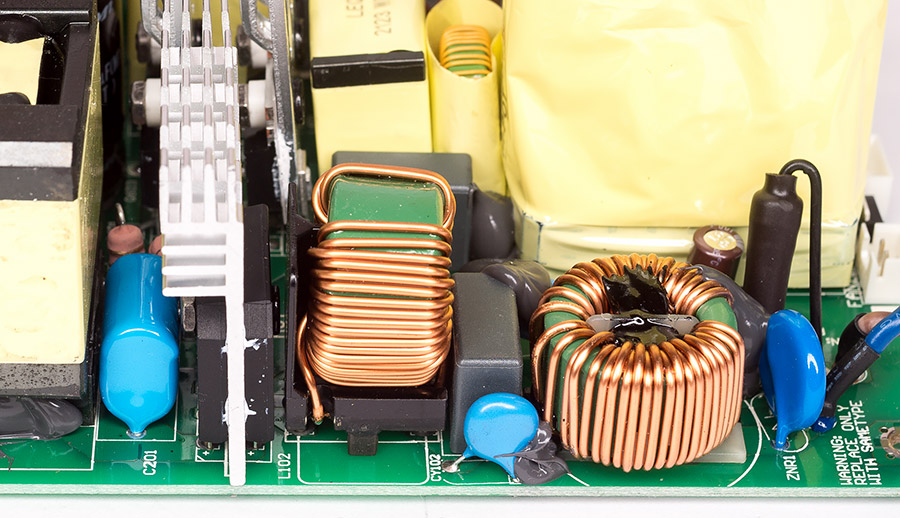

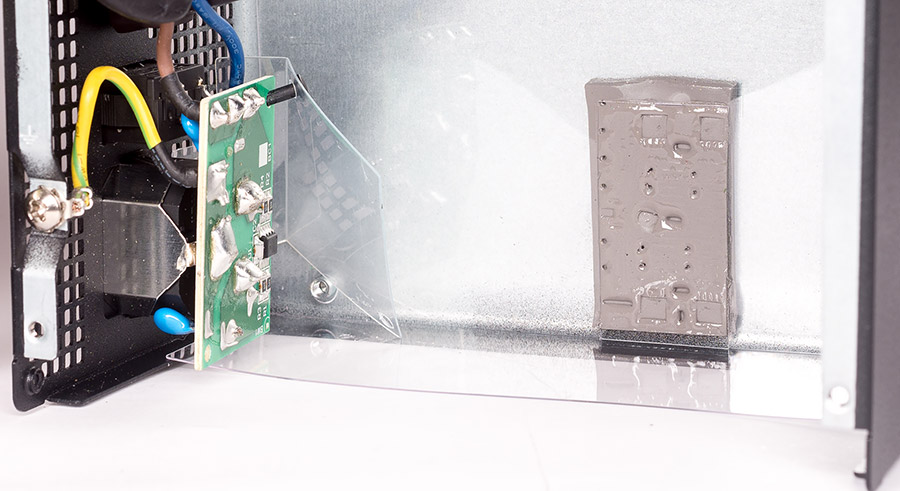

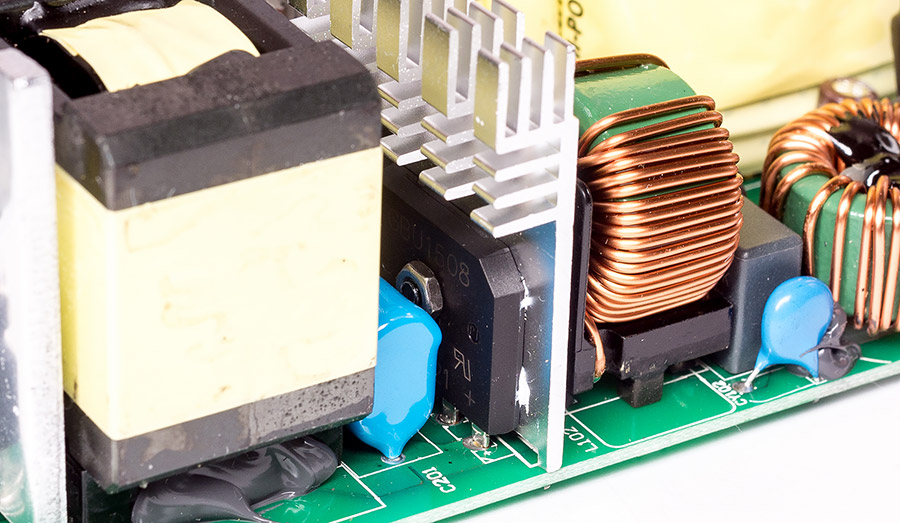

На плате распаян полноценный фильтр импульсных помех второго порядка, часть его компонентов находится на небольшой плате сетевого разъема. Входной выпрямитель состоит их двух сборок GBU1508 (15 А, 800 В) включенных параллельно, которые установлен на отдельном радиаторе.

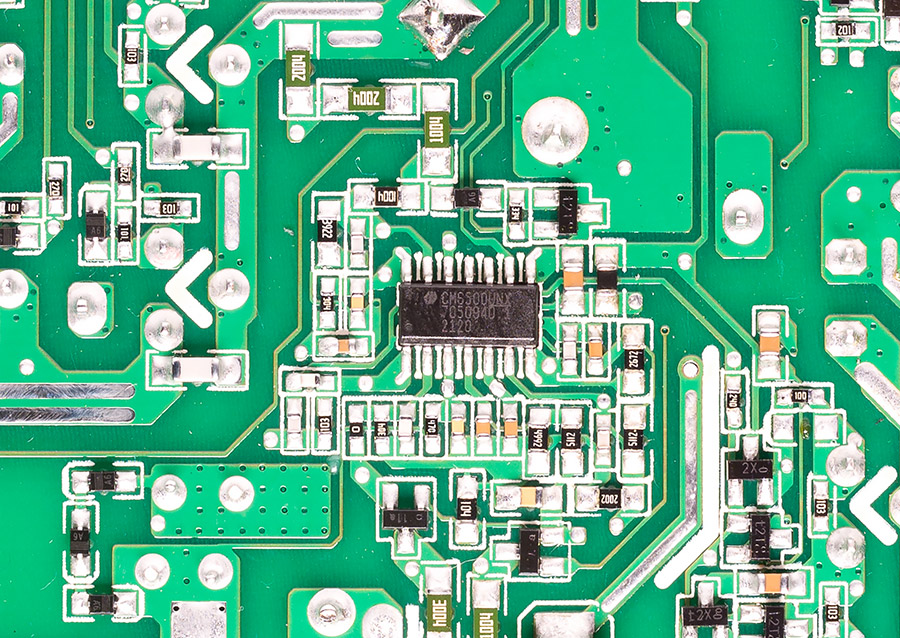

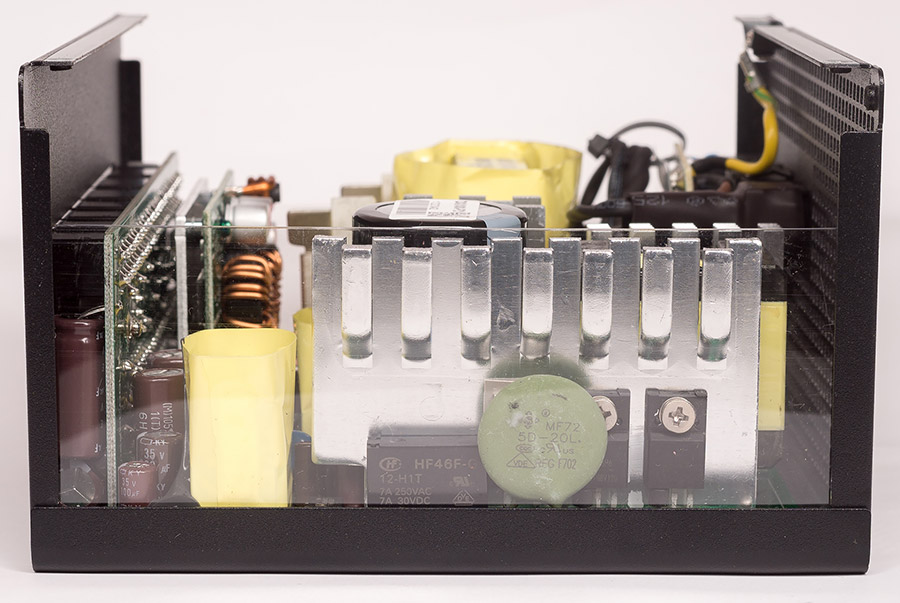

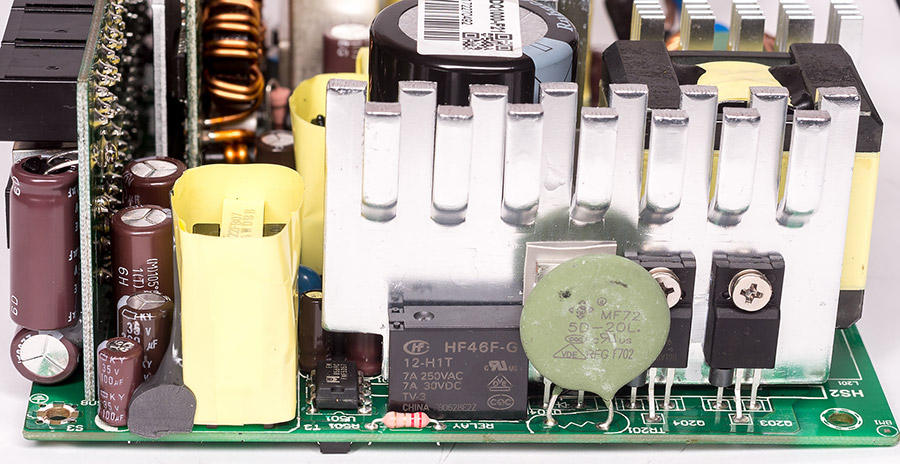

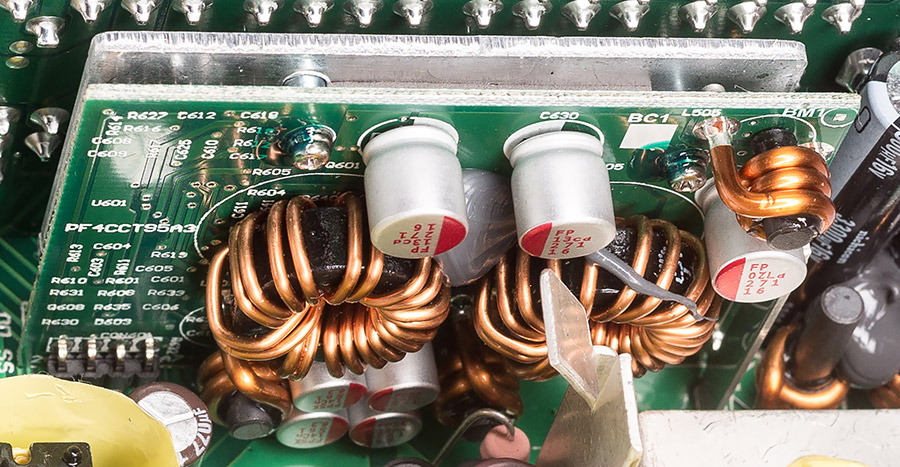

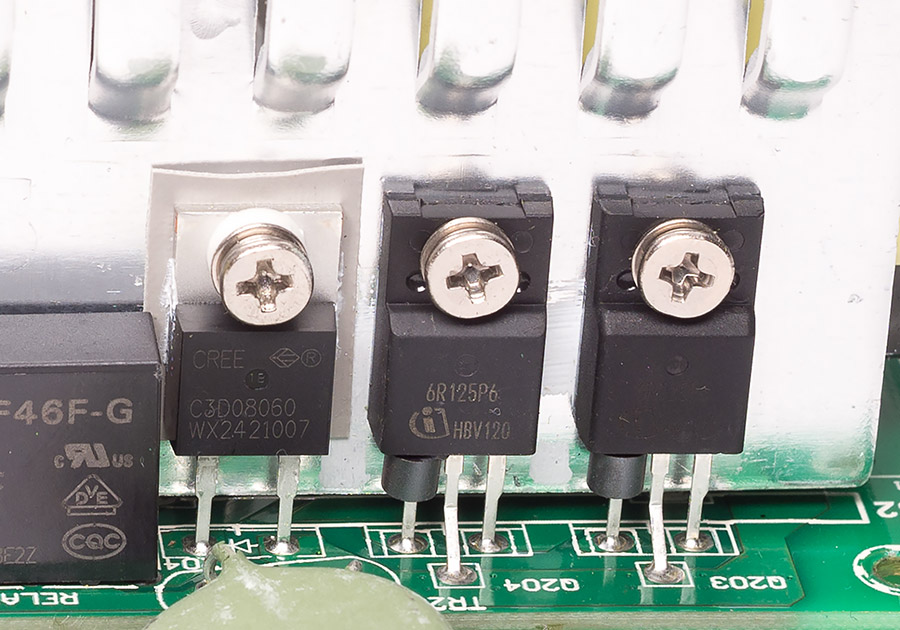

Дроссель APFC довольно массивный, выполнен на броневом сердечнике. Рядом на радиаторе установлены пара силовых транзисторов корректора IPA60R125P6 (30 А, 600 В, 0,125 Ом) и диод C3D08060 (8 A, 600 В), управляет корректором контролер CM6500UNX. Ток с корректора поступает на высоковольтный фильтр через термистор, который замыкает реле после старта для увеличения КПД блока.

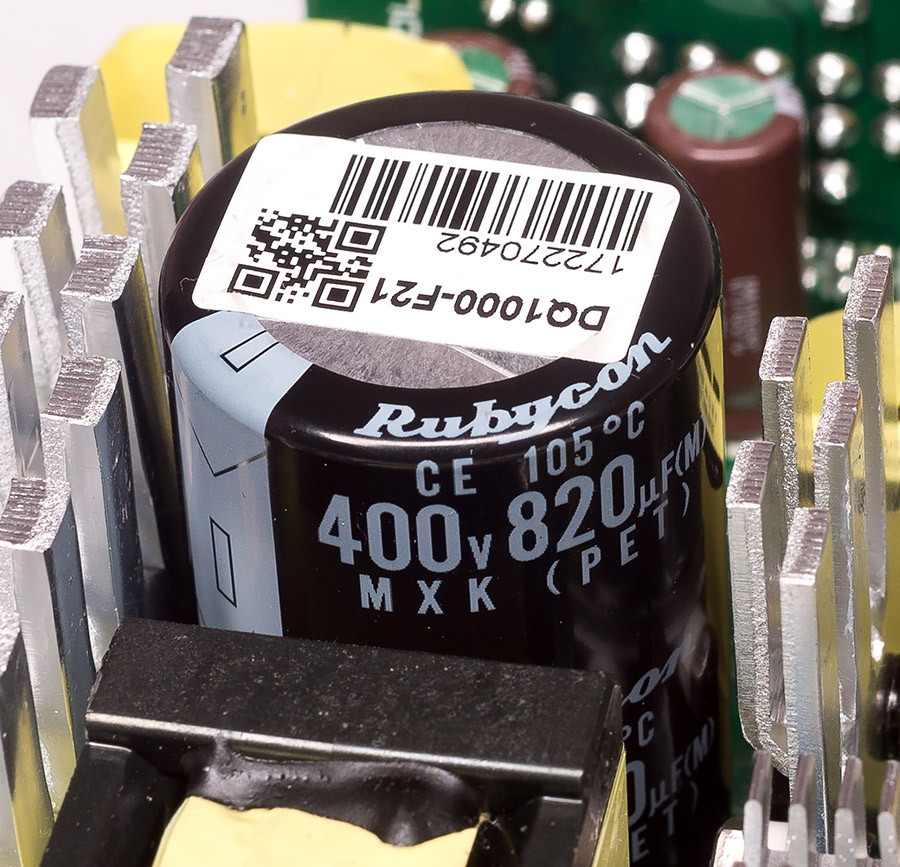

Высоковольтный фильтр выполнен на электролитическом конденсаторе с параметрами 820 мкФ х 400 В 105°C серии MXK производства Rubycon.

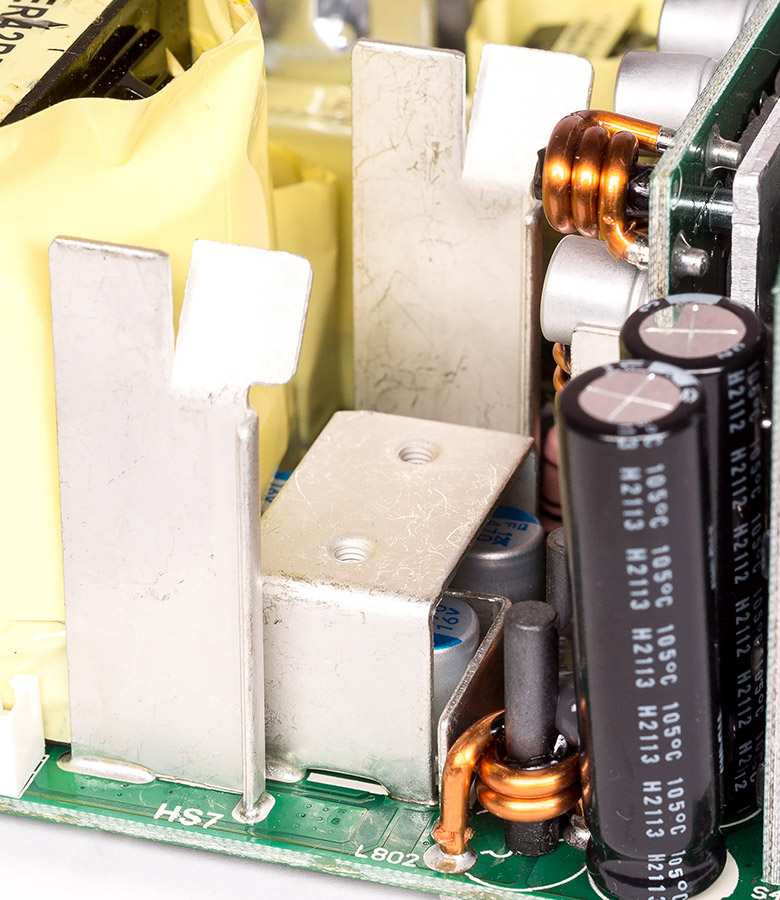

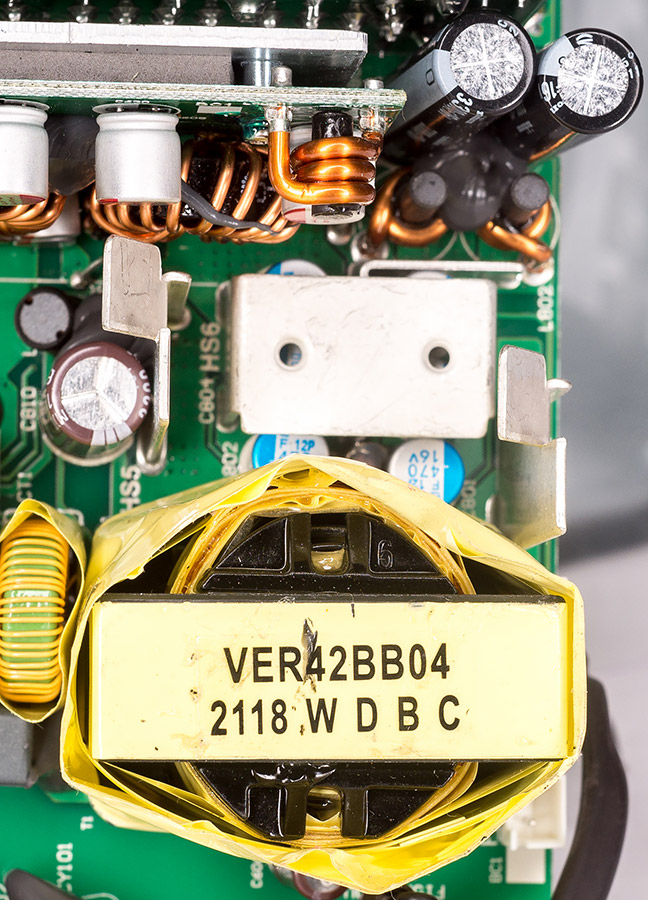

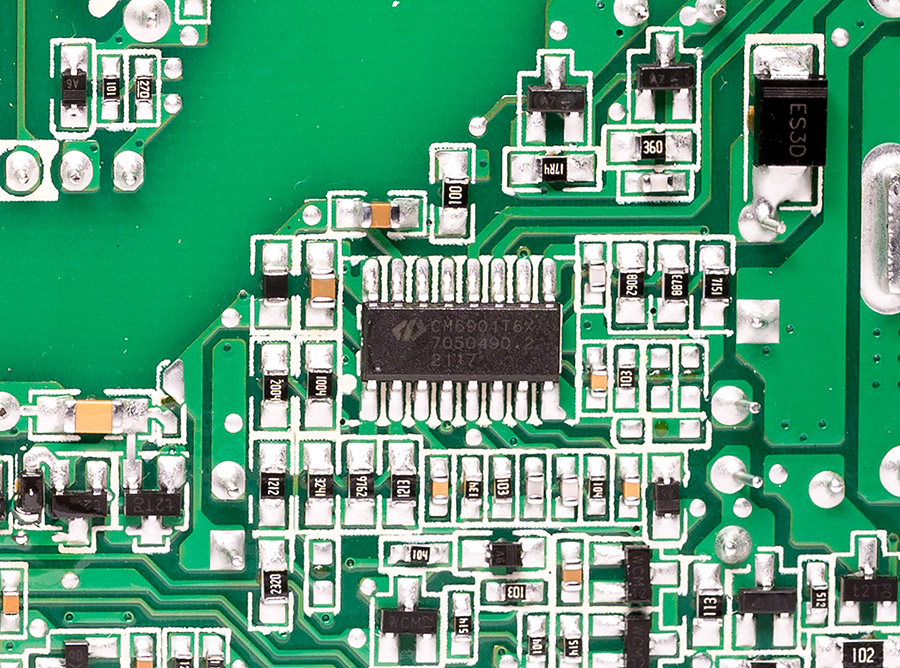

Силовой резонансный LLC-преобразователь выполнен по мостовой схеме на четырех транзисторах IPA50R199CP (17 А, 550 В, 0,199 Ом), установленных на два отдельных радиатора. Управляет ключами комбинированный контролер CM6901X. Также он управляет четырьмя транзисторами PSMN1R0-40YLD (280 A, 40 В, 1,1 мОм) синхронного выпрямителя, которые охлаждают две медные луженые пластины, впаянные в плату рядом с ними. Дополнительно транзисторы отдают тепло на корпус через термопрокладку.

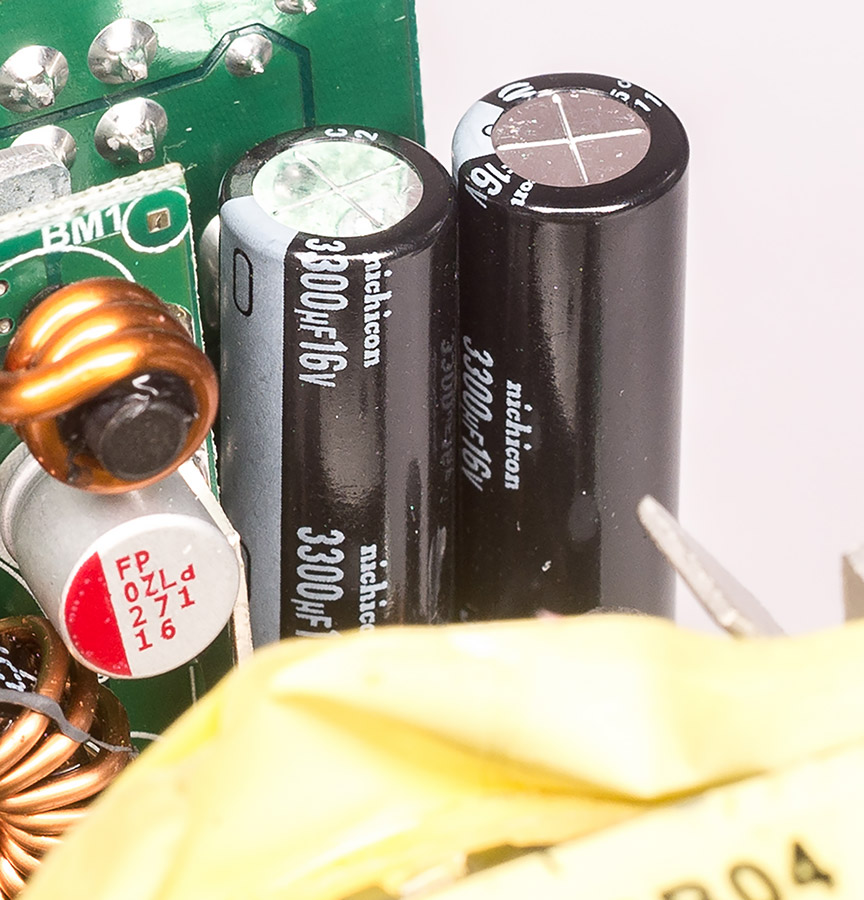

После синхронного выпрямителя основное питание линии +12 В фильтруют шесть полимерных конденсаторов емкостью 470 мкФ (16 В) и пара электролитических Low ESR конденсаторов на 3300 мкФ (16 В, 105°C) производства Nichicon.

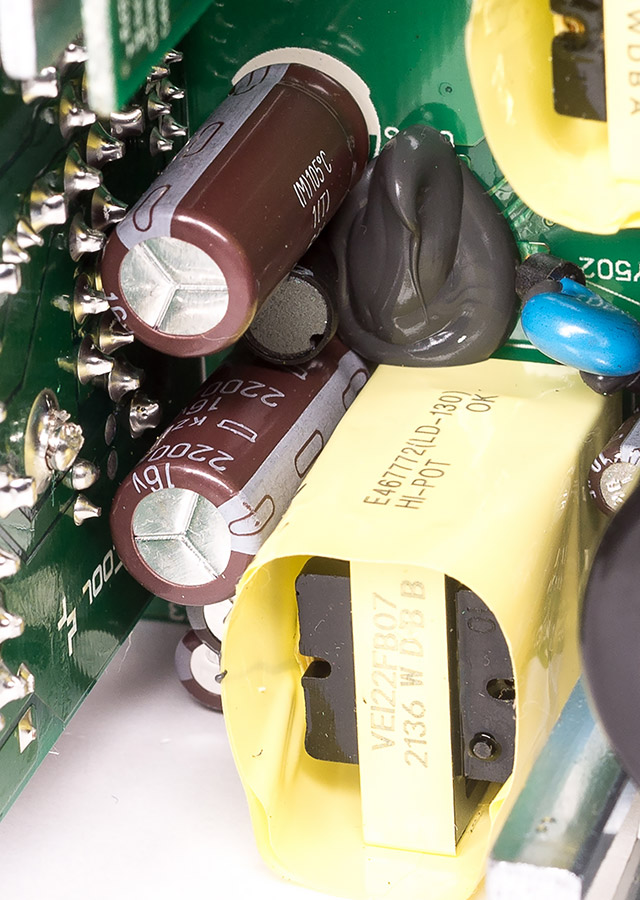

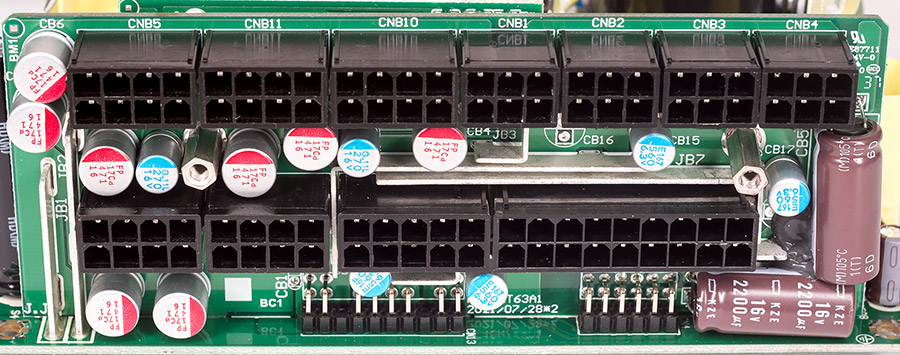

Питание линий +5 В и +3,3 В обеспечивает плата DC/DC-преобразователя, на которой расположены пять дросселей и семь полимерных конденсаторов. Рассмотреть тип ключей и контролера не удалось — они прикрыты пластиной радиатора. На плате с разъемами подключения модульных кабелей еще установлены конденсаторы для дополнительной фильтрации: восемь полимерных емкостью 470 мкФ (16 В), шесть полимерных на 560 мкФ (6,3 В) и пара электролитических Low ESR емкостью 2200 мкФ (16 В, 105 °С) производства Nippon Chemi-Con.

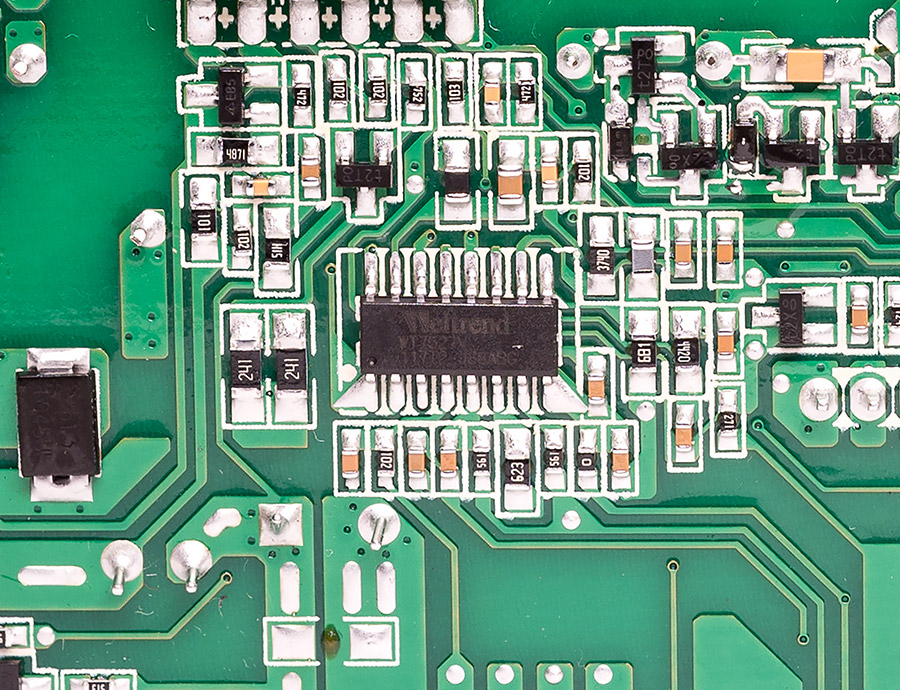

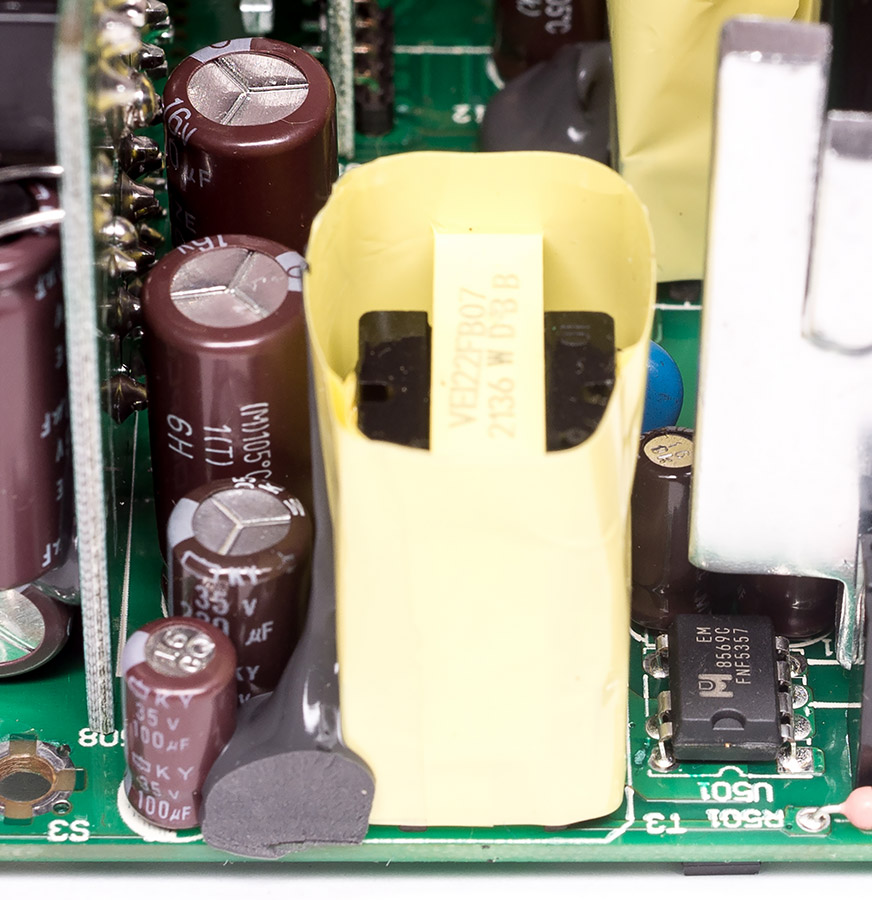

Преобразователь дежурного питания +5VSB выполнен на контролере EM8569C, на выходе установлены пара электролитических Low ESR конденсаторов на 2200 мкФ (16 В, 105 °С) производства Nippon Chemi-Con. Все конденсаторы в обвязке «дежурки» тоже от Nippon Chemi-Con. За мониторинг линий питания отвечает супервизор VT7527 от Weltrend.

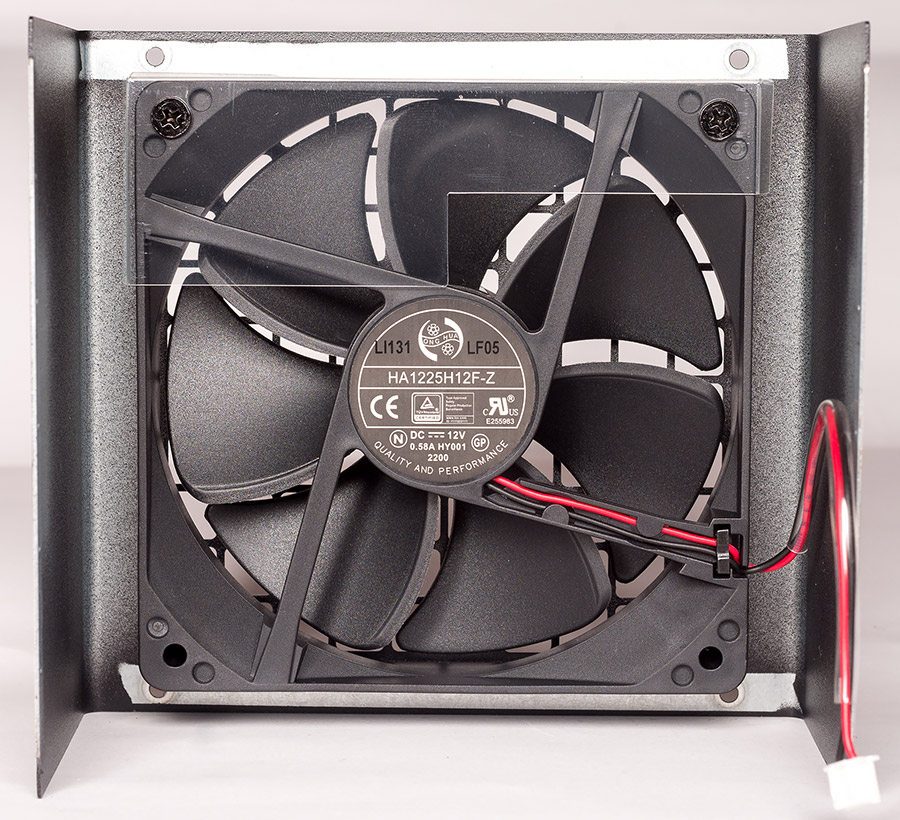

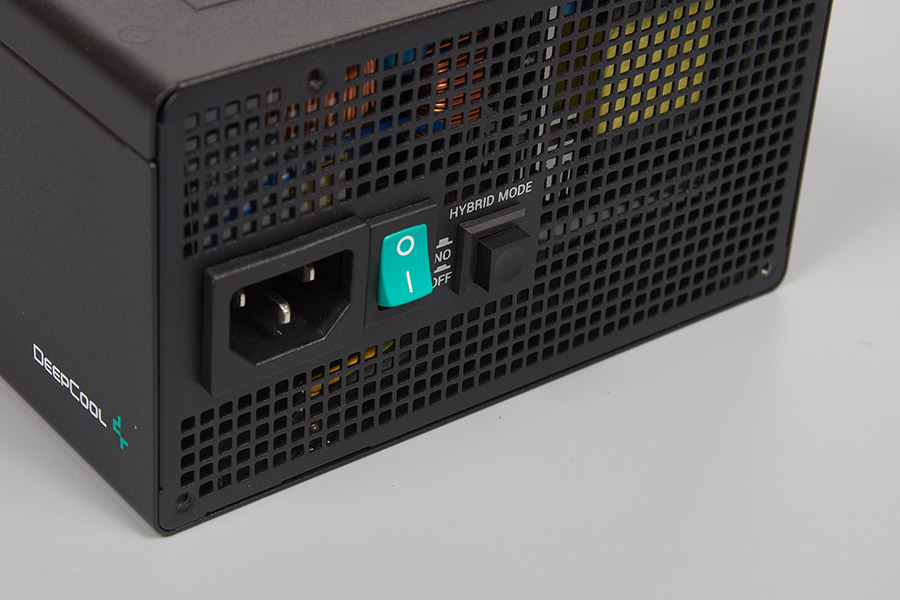

Охлаждение блока питания обеспечивает вентилятор от Hong Hua размером 120х120х25 мм с маркировкой HA1225H12F-Z, максимальная скорость которого составляет 2200 оборотов в минуту. Используется гидродинамический подшипник. Управление оборотами вентилятора автоматическое в зависимости от температуры компонентов синхронного выпрямителя по линии +12 В. Вентилятор может работать в полупассивном режиме, есть кнопка переключения режимов: в обычном при включении блока вентилятор стартует на 620 об/мин и с прогревом плавно увеличивает частоту вращения.
Монтаж и пайка выполнены качественно, все компоненты стоят ровно, плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–100 А. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно, и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 125 Вт, результаты занесены в таблицу:
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,04 | 0 | 5,04 | 75,6 | 3,34 | 50,1 | 125,7 |
| 10 | 12,04 | 120,4 | 5,04 | 75,6 | 3,34 | 50,1 | 246,1 |
| 20 | 12,04 | 240,8 | 5,04 | 75,6 | 3,34 | 50,1 | 366,5 |
| 30 | 12,05 | 361,5 | 5,04 | 75,6 | 3,34 | 50,1 | 487,2 |
| 40 | 12,05 | 500 | 5,04 | 75,6 | 3,34 | 50,1 | 625,7 |
| 50 | 12,05 | 602,5 | 5,04 | 75,6 | 3,34 | 50,1 | 728,2 |
| 60 | 12,06 | 723,6 | 5,04 | 75,6 | 3,34 | 50,1 | 849,3 |
| 70 | 12,06 | 844,2 | 5,04 | 75,6 | 3,34 | 50,1 | 969,9 |
| 80 | 12,07 | 965,6 | 5,04 | 75,6 | 3,34 | 50,1 | 1091,3 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,29 | 983,2 | 5,19 | 77,8 | 3,52 | 52,8 | 1113,8 |
По результатам теста имеем отличную стабилизацию напряжений по всем линиям, с ростом нагрузки напряжения на линии +12 В незначительно поднимается, тогда как линии +5 В и +3,3 В стоят как вкопанные. Поначалу были сомнения в точности измерений, так как поведение напряжений с нагрузкой было не типичным, и дополнительно был сделан замер напряжений на выходных контактах самого блока питания, а значения занесены в последнюю строчку таблицы. Видна работа системы компенсации падения напряжения на проводах и в данном блоке она настроена идеально, в отличие от других моделей, которые побывали у нас на тестировании — в них с ростом нагрузки шли просадки выходных напряжений. При питании от 230 В блок без проблем выдавал 1100 Вт.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной небольшой нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,35 | 0 | 5,05 | 15 | 12,04 |
| 0 | 3,35 | 5 | 5,05 | 15 | 12,04 |
| 0 | 3,35 | 10 | 5,04 | 15 | 12,04 |
| 0 | 3,35 | 15 | 5,04 | 15 | 12,04 |
| 0 | 3,35 | 20 | 5,03 | 15 | 12,04 |
| 5 | 3,35 | 0 | 5,05 | 15 | 12,04 |
| 10 | 3,35 | 0 | 5,05 | 15 | 12,04 |
| 15 | 3,34 | 0 | 5,05 | 15 | 12,04 |
| 15 | 3,34 | 20 | 5,03 | 15 | 12,04 |
По результатам теста имеем отличную стабилизацию всех напряжений независимо от нагрузки по разным линиям.
Тест эффективности блока проводился при напряжении сети 230 В, при пониженном напряжении сети КПД будет немного ниже, результаты теста занесены в таблицу:
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемый ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 250 | 1,18 | 233 | 91 |
| 50 | 500 | 2,31 | 232 | 93 |
| 75 | 750 | 3,5 | 230 | 93 |
| 100 | 1000 | 4,84 | 227 | 91 |
Эффективность у данного блока соответствует требованиям 80 Plus Gold при 230 В.
Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 21 °С, замер температур осуществлялся при помощи панели Scythe Kaze Master Pro. Ее датчики были установлены на силовых элементах блока, под изоляцию обмотки силового трансформатора вводилась термопара от мультиметра Zotek ZT102. Блок нагружался на максимальную мощность и работал пока температура силового трансформатора не стабилизировалась. Показания температур записывались, после этого блок отключался от сети, снималась крышка и проводились замеры температур остальных компонентов с помощью пирометра. Результаты указаны на следующем фото платы блока питания с указанием температуры основных компонентов в градусах Цельсия.

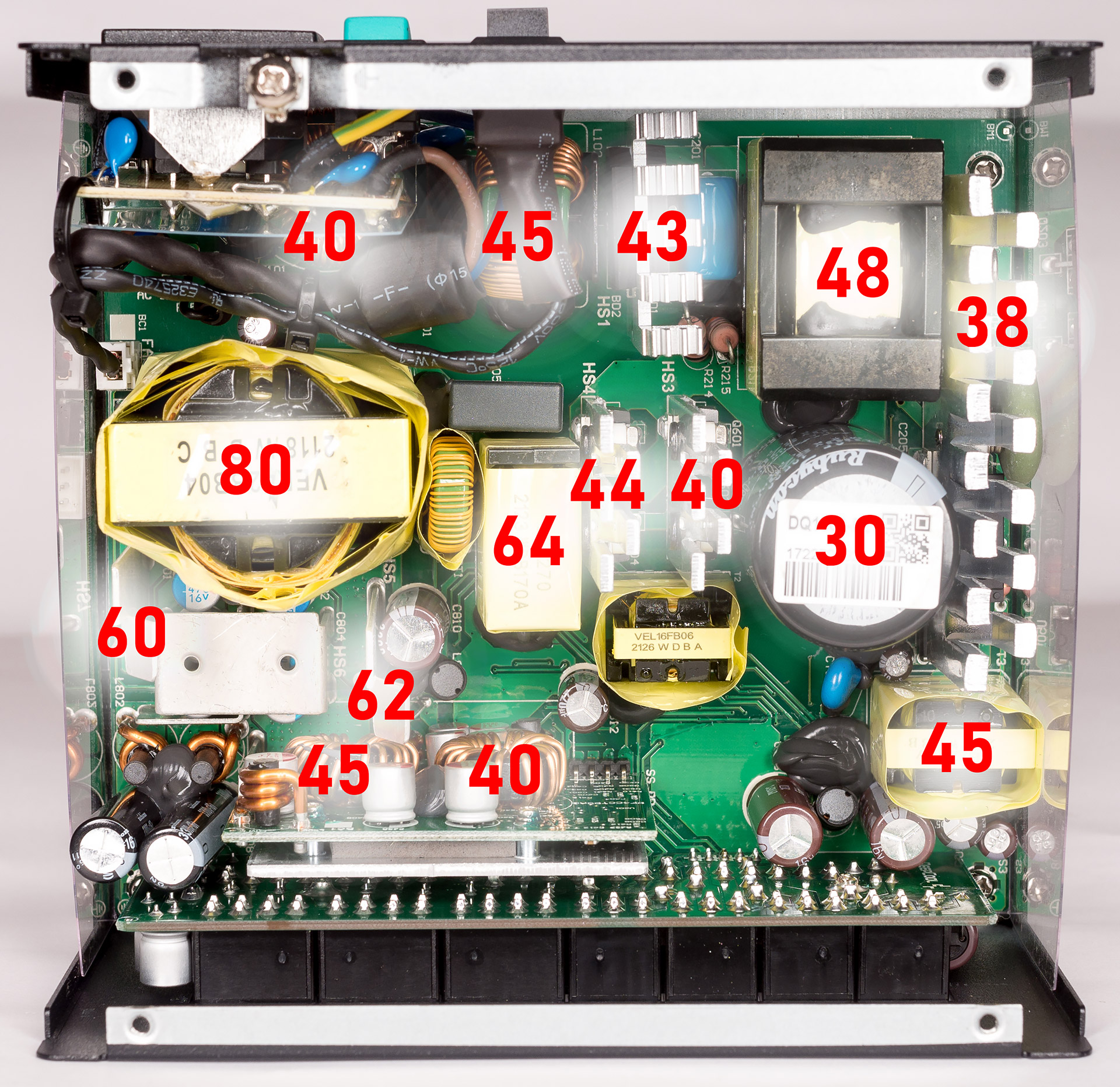

Температуры силовых компонентов нормальные, примерно как и у всех современных «золотых» блоков питания. При длительной работе на максимальной мощности устройство повысило обороты вентилятора до 2040 об/мин, при этом шум был ниже шума остальных вентиляторов стенда. В корпусе температуры и шум будут выше в зависимости от продуваемости шасси и температуры в помещении.
Выводы
Протестированный DeepCool PQ1000M оказался качественным устройством со стабильными выходными характеристиками на популярной у именитых производителей платформе Seasonic. По сути, это тот же Focus GX-1000, только в оригинальном корпусе и иным комплектом поставки, ведь внешне он выглядит непривычно за счет скругленных углов и штампованной решетки с крупными квадратными ячейками. Комплект поставки включает стяжки-липучки и модные нынче плоские шлейфы, которые можно будет аккуратно и красиво расположить внутри корпуса ПК. А вот несмотря на мощность блока питания, запитать большое количество графических адаптеров не выйдет, так как разъемов для подключения видеокарт всего три штуки, что должно отвадить от покупки любителей майнинга. Учитывая снижение интереса к тандемам даже у разработчиков графических чипов, обычные пользователи также ничего не потеряют, но зато смогут правильно подключить мощную видеокарту. Благодаря качественной элементной базе производитель установил на PQ1000M срок гарантии на уровне 10 лет, что позволит при адекватном ценнике составить неплохую конкуренцию некоторым именитым решениям на отечественном рынке.
