Сейчас на рынке устройства номиналом 1000—1500 Вт представлены как недорогими решениями, так и высококлассными продуктами, стоимость которых соизмерима с топовыми видеокартами. И если верхние строчки прайс-листов занимают модели Enermax и Seasonic, отвечающие спецификациям 80 Plus Gold и Platinum, то относительно доступные блоки вскоре может потеснить «золотая» серия Aurum от FSP.
Первые представители новой линейки блоков питания появились в прошлом году — с ними компания решила серьезно выйти на розничный рынок. Учитывая невысокую нынче популярность серий Epsilon и Everest, и нежелание находиться в тени OEM-разработчика, шаг вполне разумный. Модные высокоэффективные устройства обходятся дорого, но FSP удалось упростить схемотехнику за счет высокоинтегрированных контроллеров собственной разработки. Правда, уровень шума системы охлаждения у новых решений вызвал серьезные нарекания.
На страницах нашего сайта уже рассматривался блок питания FSP Aurum мощностью 650 ватт. Теперь пришла очередь старшей модели — Aurum Pro 1200, которая является флагманом компании.
FSP Aurum Pro 1200 (AU-1200Pro)

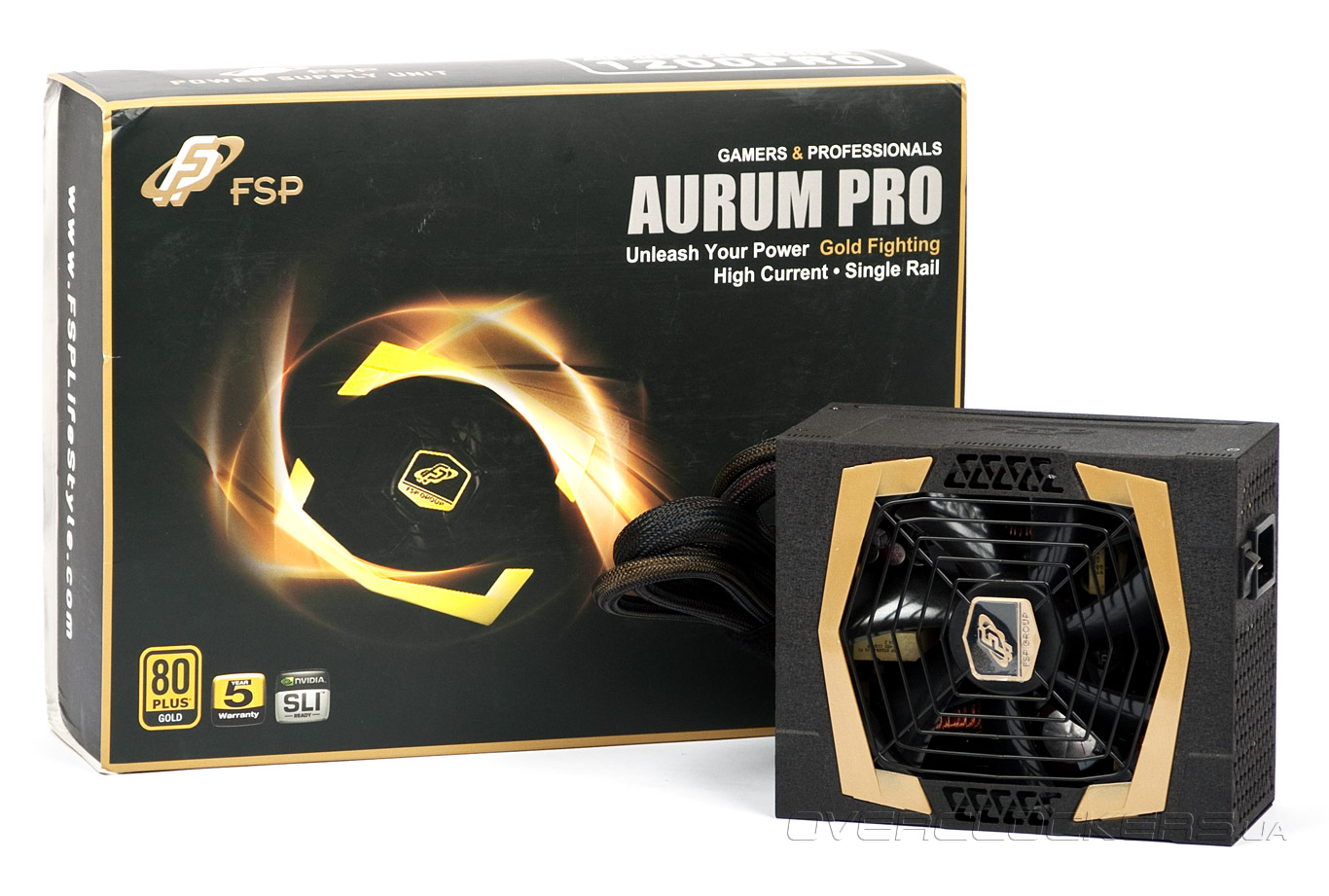

Блок питания поставляется в крупной коробке черного цвета. На лицевой стороне расписаны ключевые особенности устройства, такие как номинальная мощность, соответствие различным спецификациям и поддержка SLI-систем, упоминание пятилетней гарантии и тех, кому предназначен блок, т.е. «геймеров и профессионалов».
Более детально о продукте можно прочитать на обратной стороне упаковки. Там указаны полные характеристики и особенности модели, количество и размеры шлейфов питания. Лого CrossFireX Ready скромно расположился снизу, тем самым намекая нам на малую популярность подобных графических тандемов.

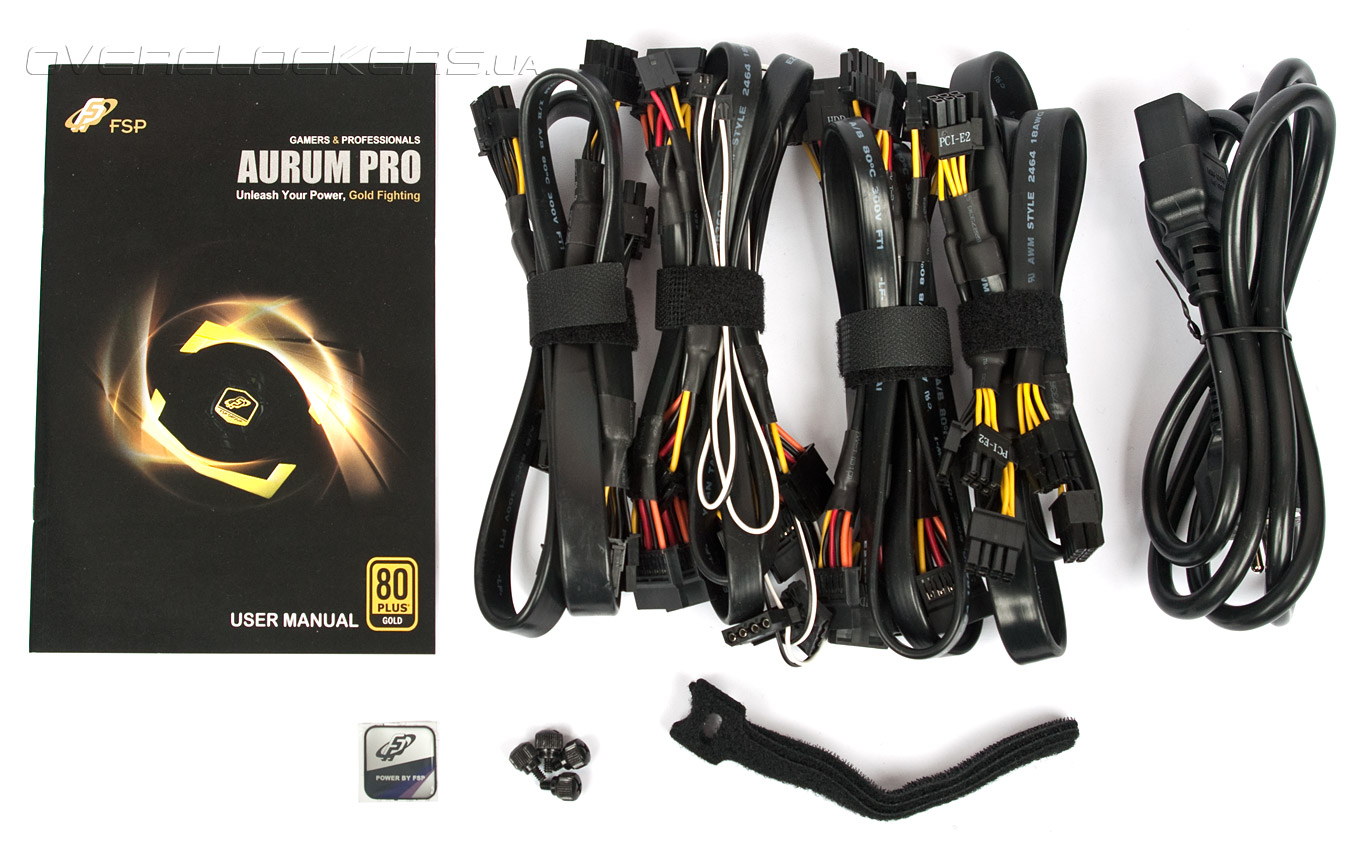

Комплект поставки соответствует уровню устройства, которое, как и решения Aurum CM, имеет модульную конструкцию. Помимо инструкции пользователь обнаружит набор отстегивающихся шлейфов, два кабеля для подключения вентиляторов, три стяжки-липучки, комплект винтов с накатанной головкой, наклейку с логотипом компании и силовой кабель.

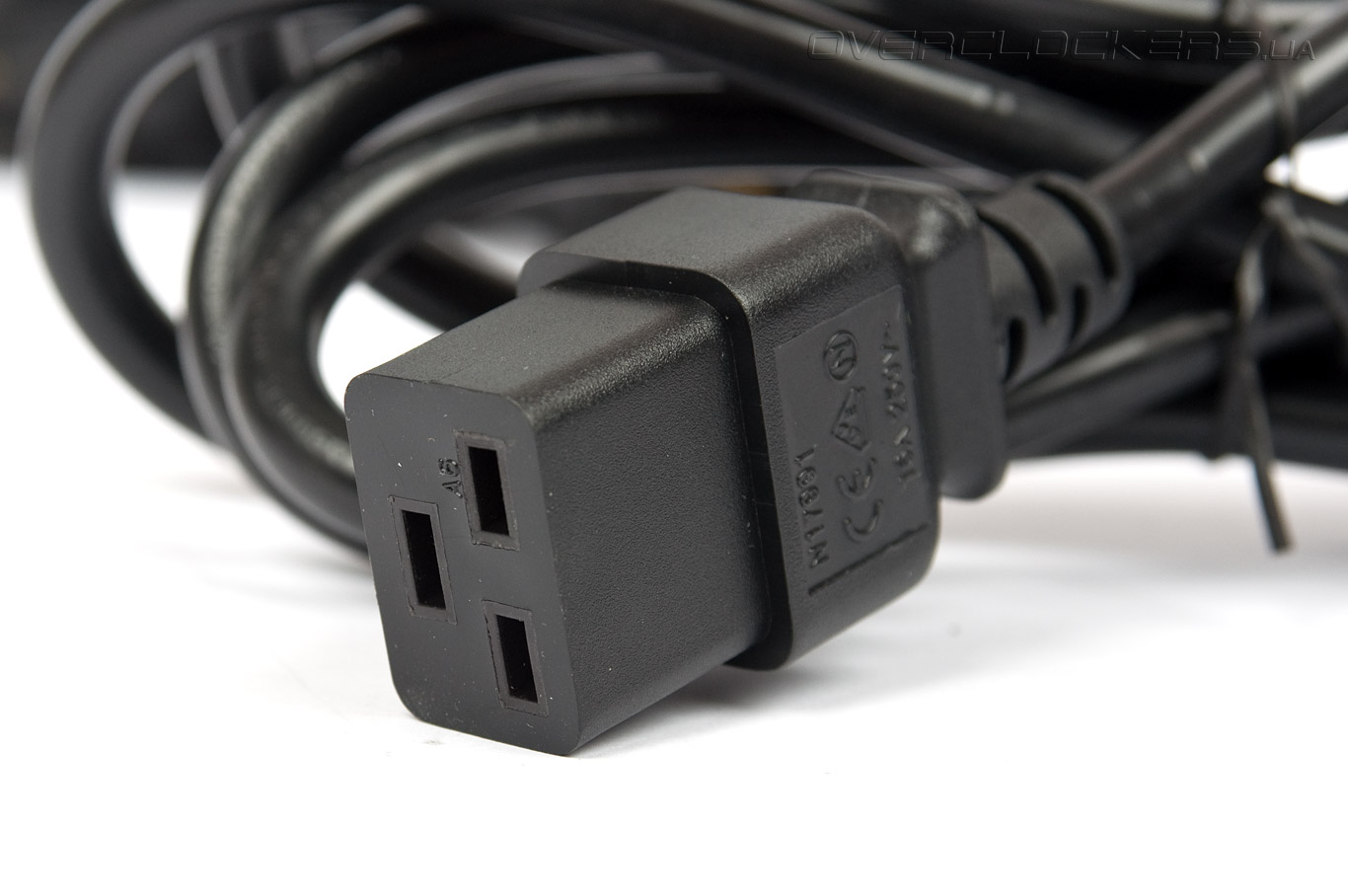

Причем, последний не с привычным разъемом C13, а с используемым в серверном оборудовании C19, рассчитанным на 16 А (в отличии от 10 А для широко распространенного шнура IEC). Естественно, за счет своей оригинальности его стоимость колеблется в пределах 30—60 долларов.
Так что, терять его не следует. Но при необходимости можно приобрести вилку (~$10) и самостоятельно сделать утраченный кабель из подходящего шнура.

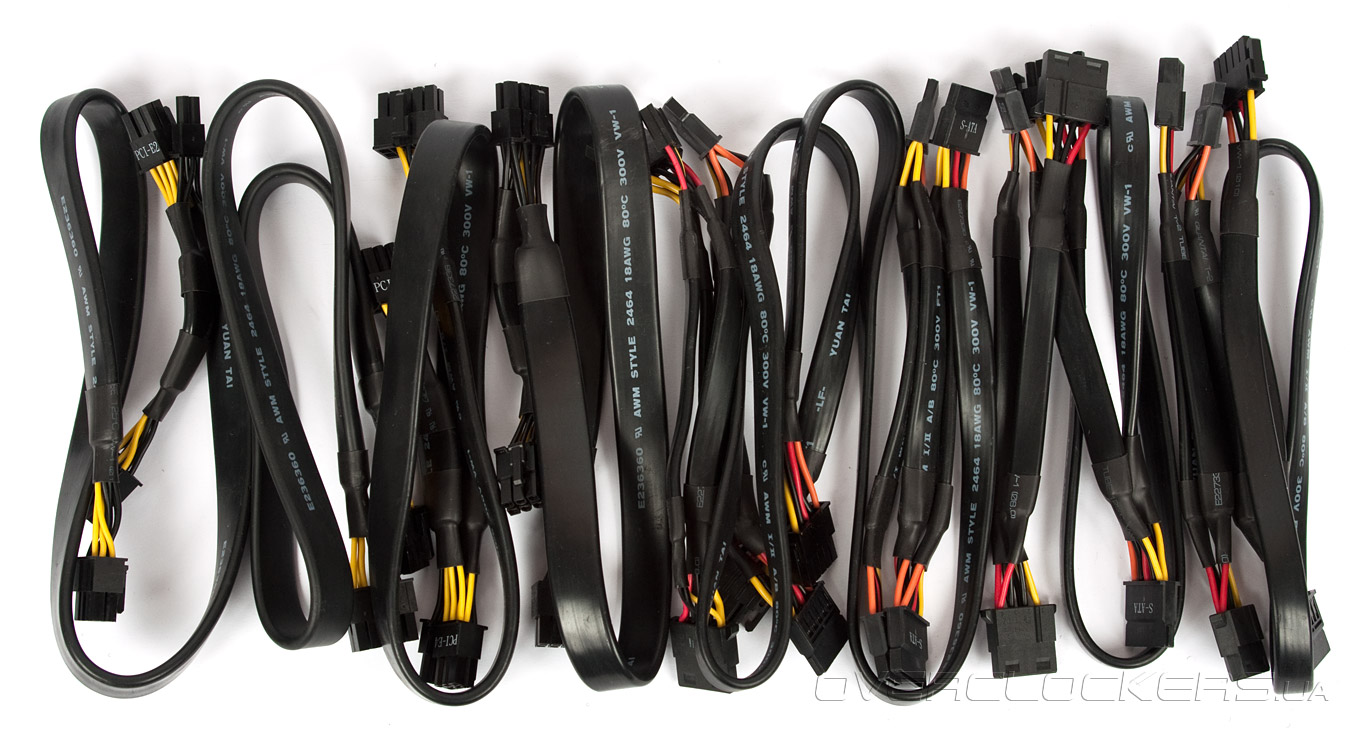

В отличие от блоков Seasonic, у FSP AU-1200Pro кабели питания платы, процессора (4+4) и одной видеокарты не отстегиваются, все они заключены в нейлоновую оплетку. Их длина составляет 55, 65 и 65 см соответственно. Для видеокарты предусмотрено два разъема (оба 6+2) с расстоянием между ними около 10 см. Отстегивающиеся шлейфы представлены следующим списком:
- один с 8-контактным EPS12V (65 см);
- три с двумя 8-контактными (6+2) разъемами для видеокарт PCI-E (55+10 см);
- один с четырьмя разъемами питания для SATA-устройств (55+15+15+15 см);
- два с двумя разъемами питания для SATA-устройств и двумя для IDE (55+15+15+15 см);
- один с двумя разъемами питания для SATA-устройств, с двумя для IDE и одним для FDD (55+15+15+15 см).
Этого более чем достаточно для постройки мощной системы на базе нескольких видеоадаптеров с большим количеством накопителей. Но при подключении шлейфов есть некоторые ограничения. Так, если материнская плата позволяет использовать два кабеля EPS12V, что полезно при разгоне мощных процессоров, то придется ограничиться тремя графическими акселераторами (или наоборот), так как один разъем на блоке питания для CPU и видеокарты общий.

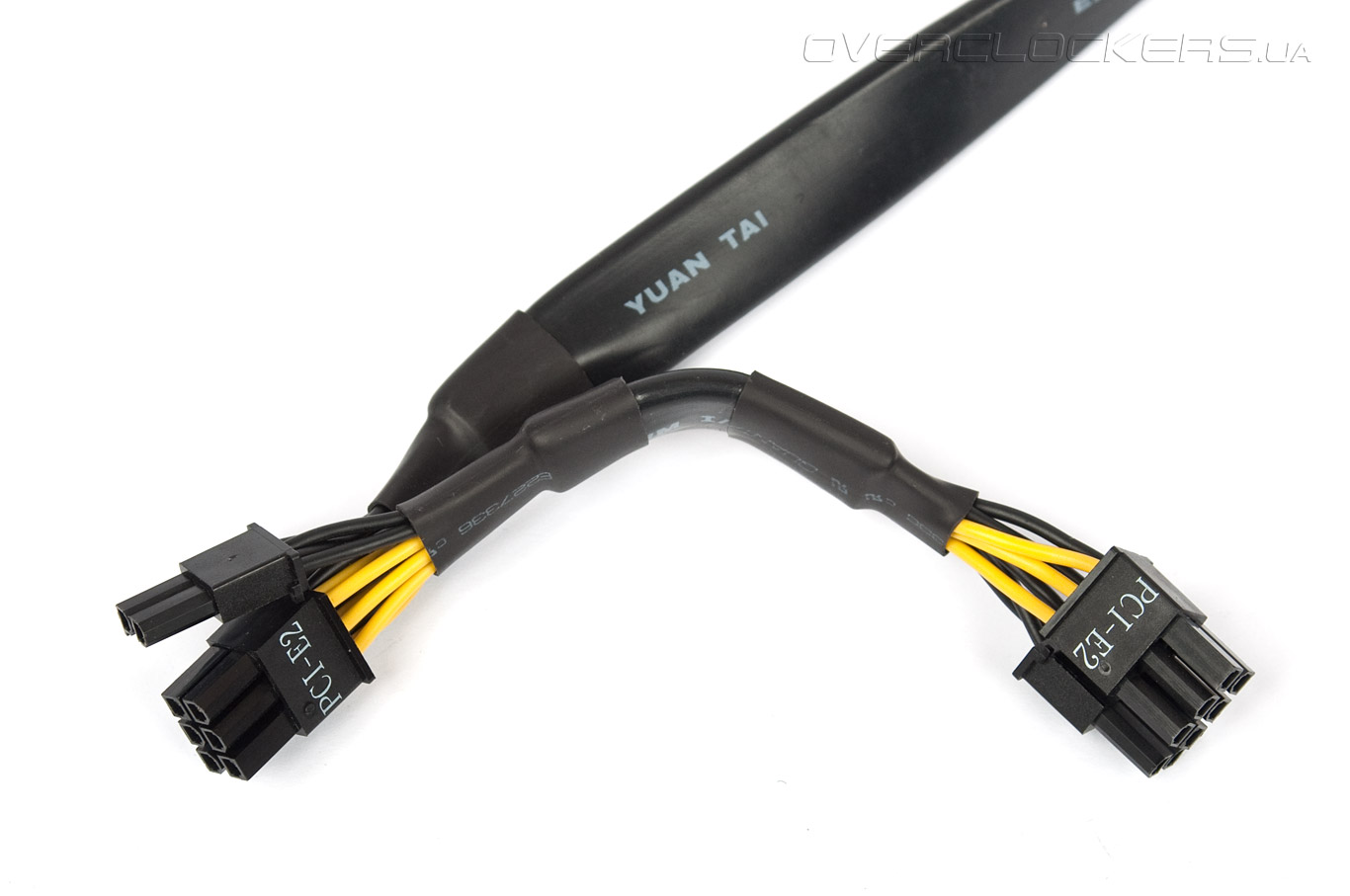

Все отстегивающиеся шлейфы аэродинамической формы. С одной стороны, это хорошо, так как снижается влияние на прохождение потоков воздуха внутри системного блока, а с другой — не очень. Дело в том, что отрезок между двумя разъемами питания PCI-E получился очень жесткий и при подключении к видеокарте кабель необходимо сильно сгибать, а это неудобно.

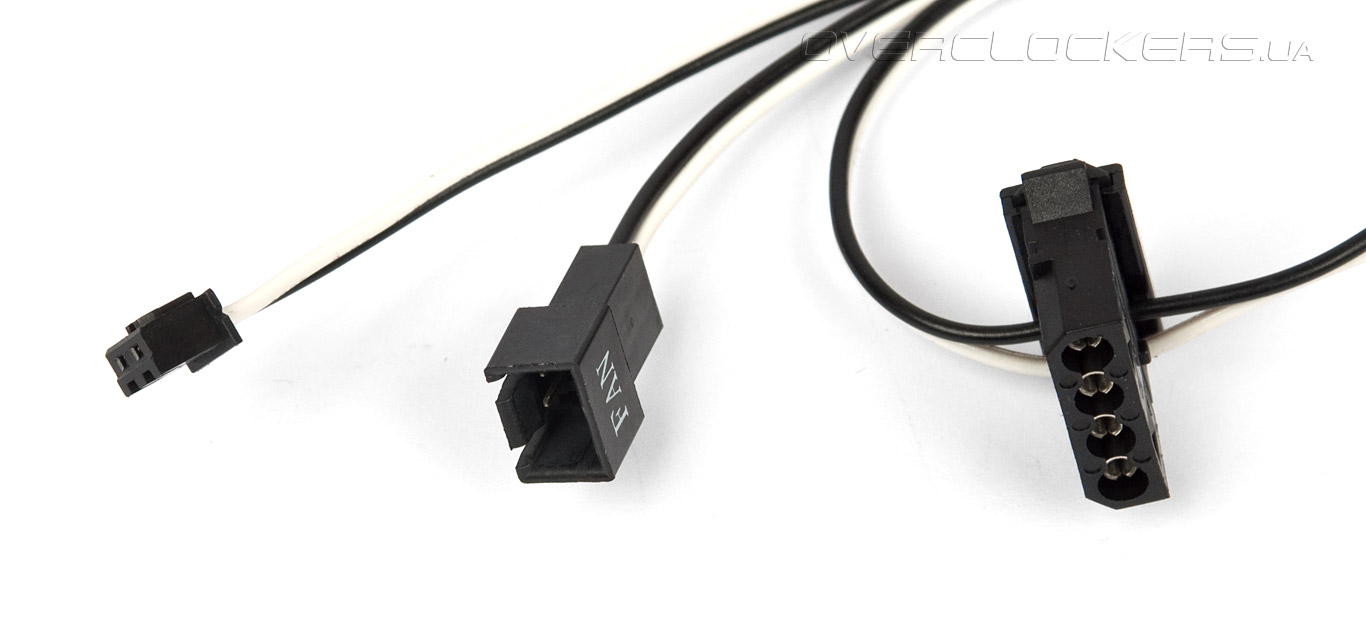

Два шлейфа для вентиляторов оснащены одним четырехконтактным разъемом и одним трехконтактным.

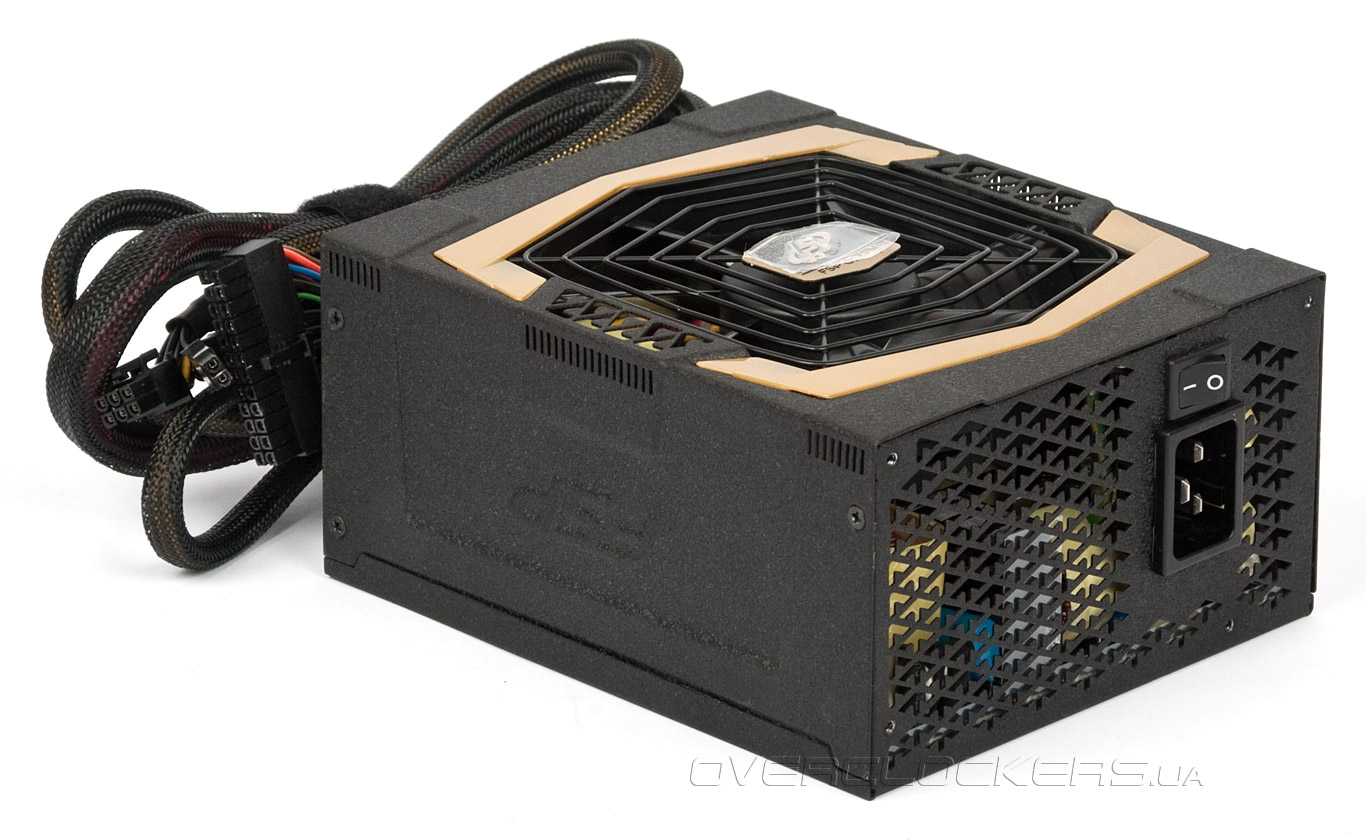

Внешне блок выглядит так же, как и рассмотренный ранее AU-650M. Черный матовый корпус с грубой фактурой, шестигранная решетка с желтоватым обрамляющим элементом и вентиляционные отверстия в виде стрелочек — таковы основные черты серии Aurum. В отличие от младшей модели, мощное решение длиннее (около 180 мм), и это надо учитывать при сборке системы.

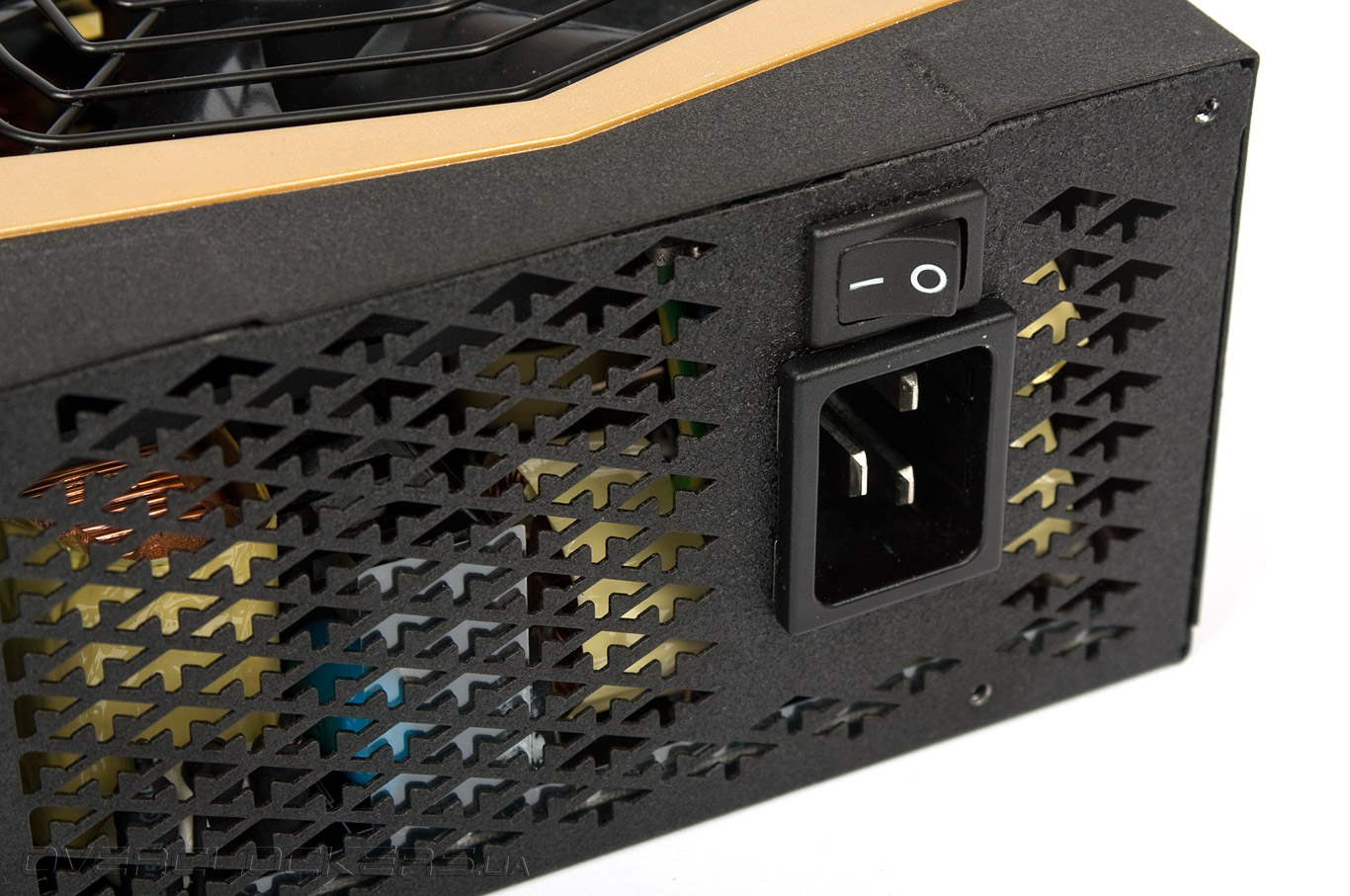

На внешней стенке блока расположен силовой разъем С20 и небольшой выключатель. Как уже отмечалось, стандарт C19/C20 используется в серверном оборудовании и относительно C13/C14 распространен намного меньше.

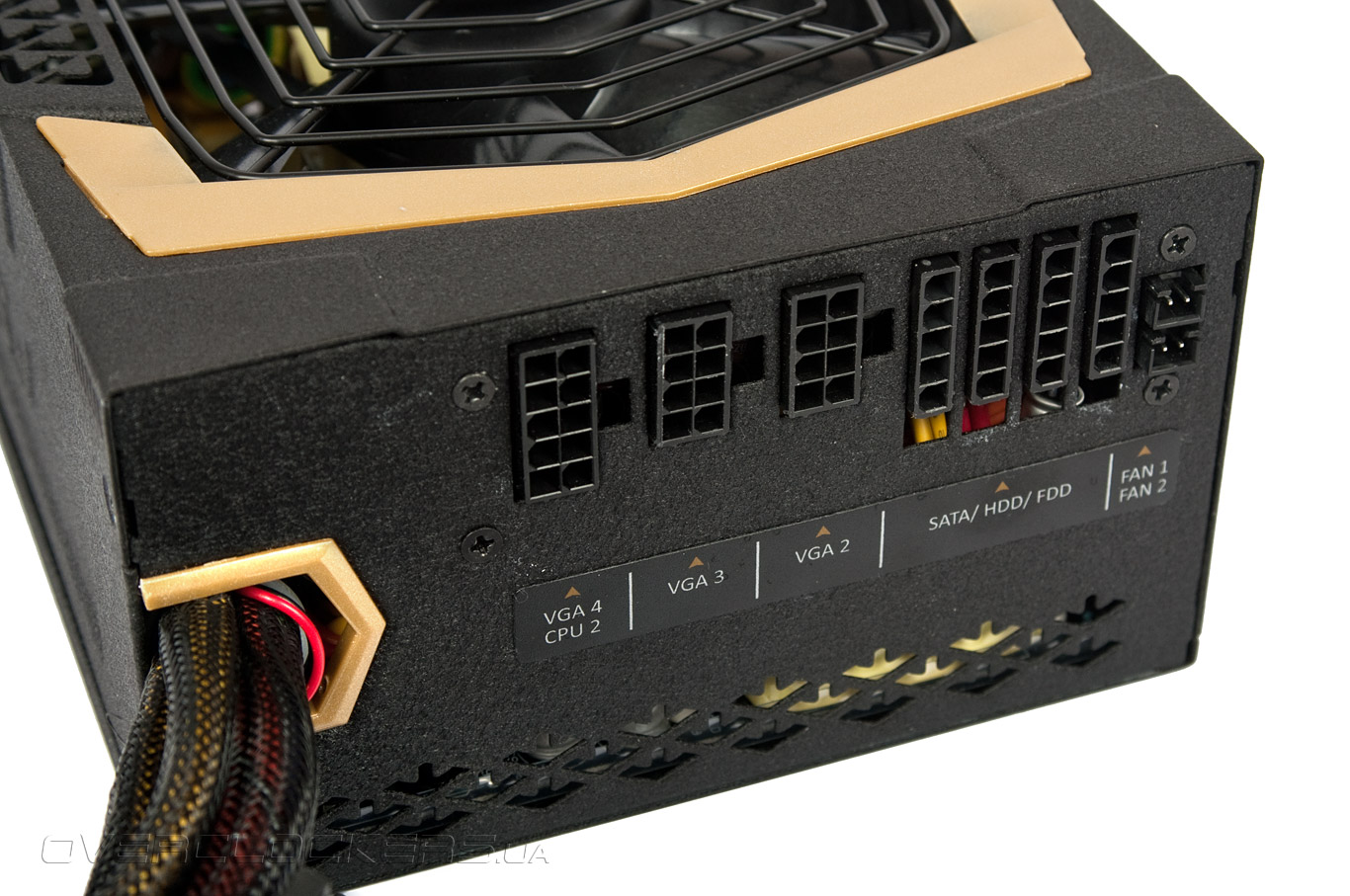

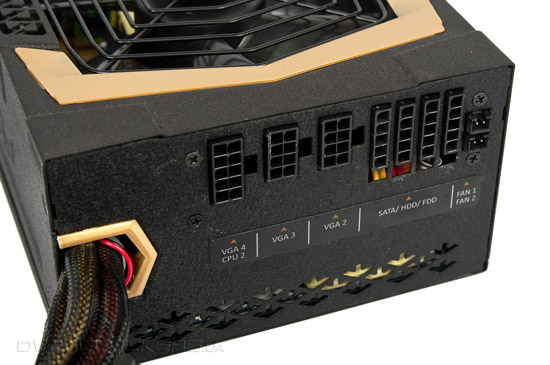

Количества разъемов для кабелей достаточно для подключения всех шлейфов, поставляемых в комплекте, кроме CPU/PCI-E. Тут уже придется выбирать, или четвертый адаптер, или дополнительное питание процессору. Все разъемы подписаны, имеют ключи и вряд ли удастся перепутать полярность при подсоединении даже в слепую.

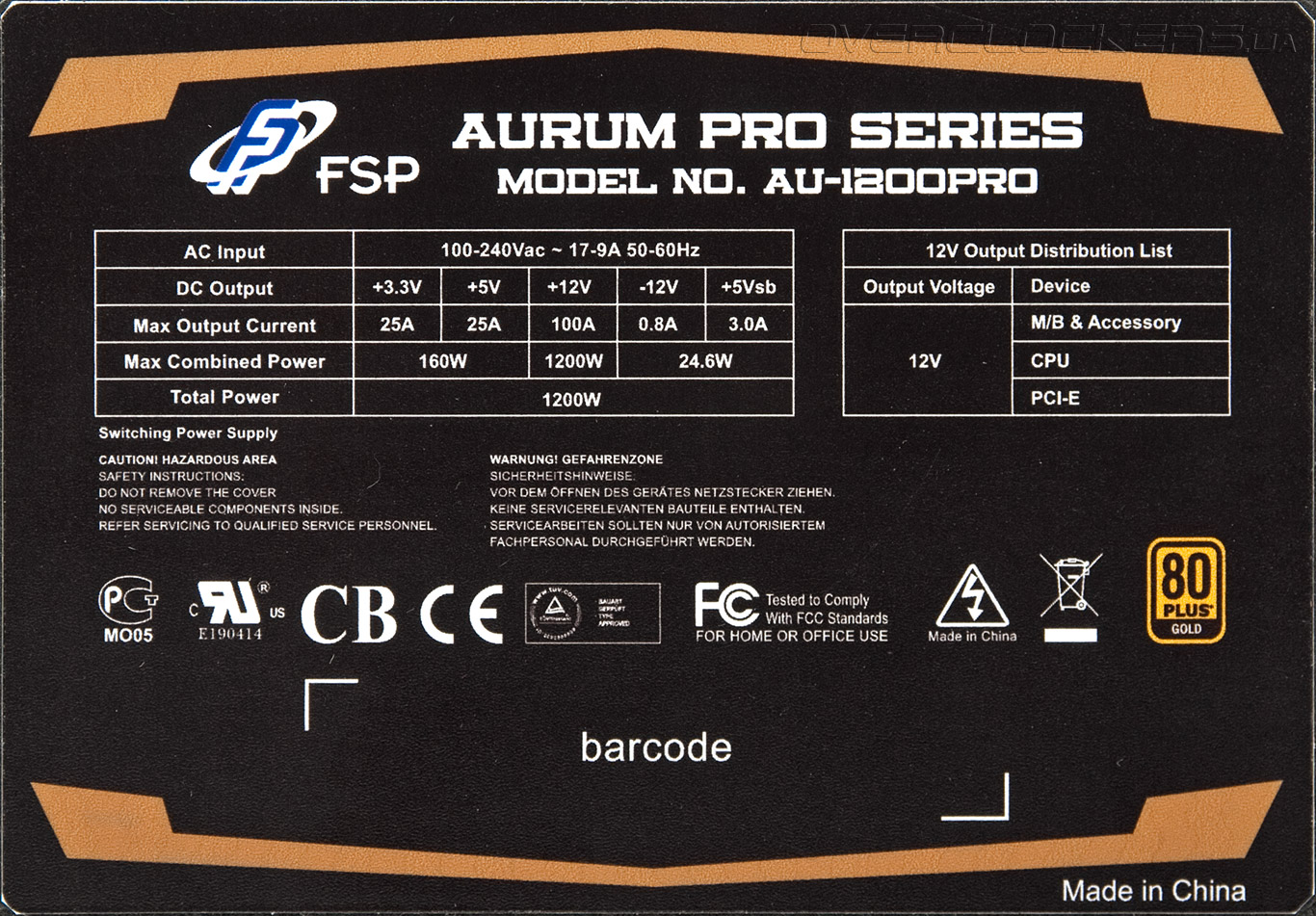

По характеристикам Aurum Pro 1200 чем-то напоминает решения Seasonic. Канал +12V один с возможной отдачей на нем полной мощности блока питания, а это 1200 Вт. Низковольтные линии позволяют подключить нагрузку по 25 А с комбинированной мощностью до 160 ватт.
Канал –12V ничего особенного собой не представляет, как и линия дежурного питания: 0,8 и 3 ампера соответственно. Присутствует активный PFC и возможность работы в широком диапазоне сетевого напряжения, а также всевозможные защиты.
| Шина питания | +3,3V | +5V | +12V | –12V | +5Vsb |
| Макс. ток нагрузки, А | 25 | 25 | 100 | 0,8 | 3 |
| Комбинированная мощность, Вт | 160 | 1200 | 24,6 | ||
| Общая мощность, Вт | 1200 | ||||

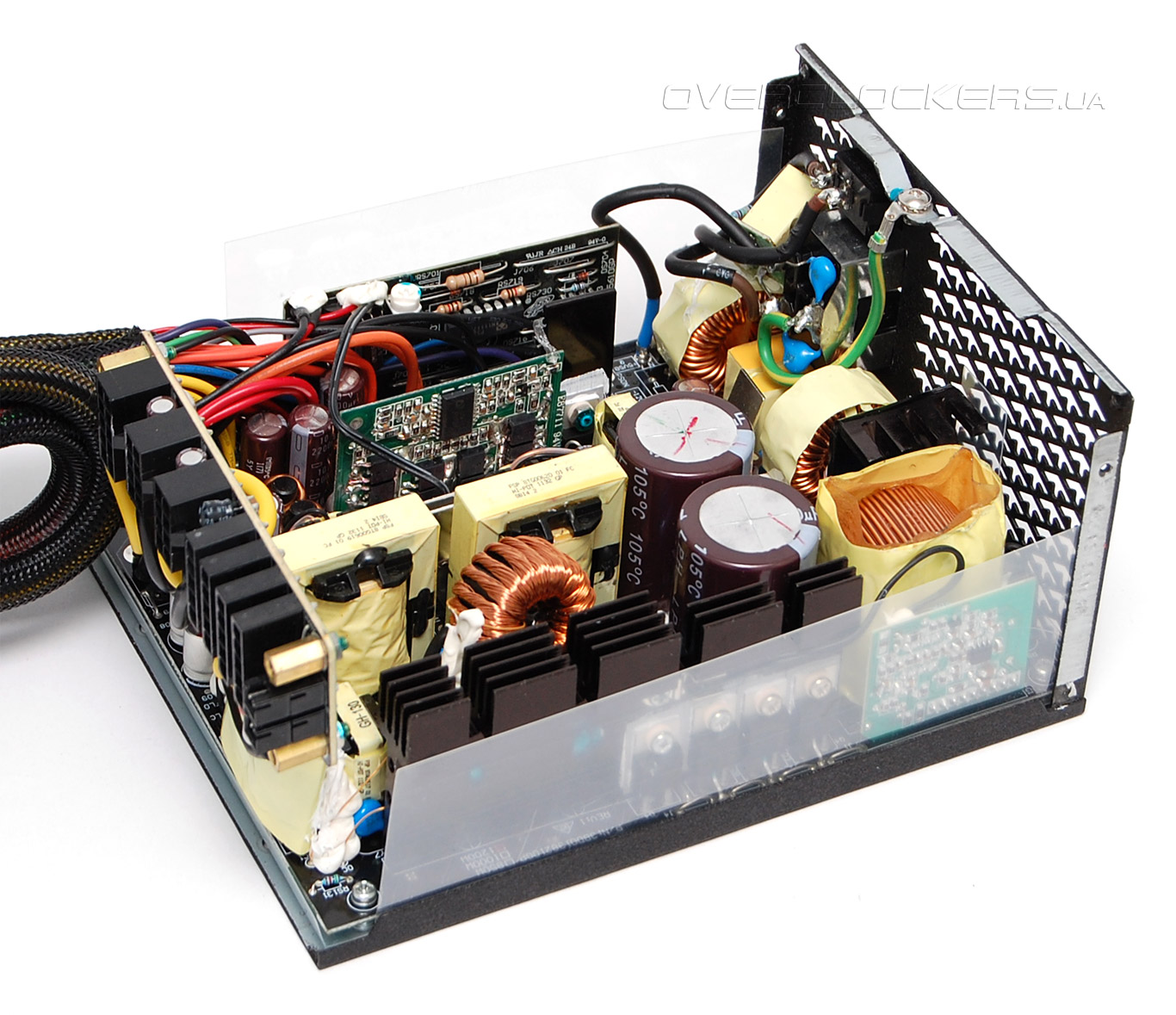

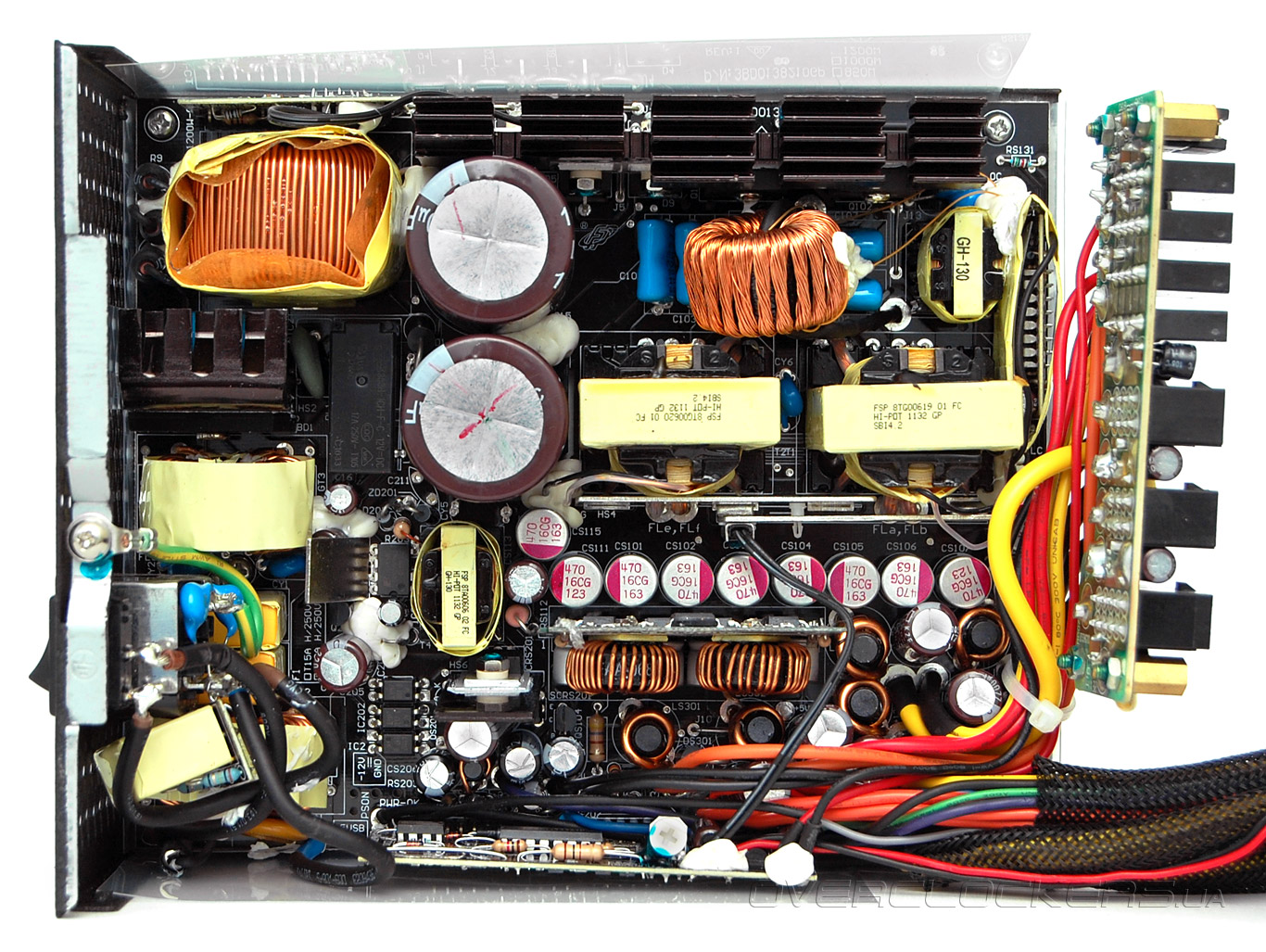

Если внешне блок AU-1200Pro несильно отличается от рассмотренного ранее продукта FSP серии Aurum, то внутренне это совершенно разные устройства.
Модель AU-650M выполнена на прямоходовом преобразователе с механизмом активного сброса тока с первичной обмотки импульсного трансформатора, уменьшающем количество используемых компонентов, а 1200-ваттный «монстр» в первичной цепи имеет ставший уже классическим резонансный преобразователь. Последний также позволяет увеличить КПД блока питания. Для снижения нагрузки установлено два трансформатора вместо одного. Во вторичной цепи все тот же синхронный выпрямитель для получения 12 вольт, которым оснащаются устройства с сертификатом 80 Plus Gold. Остальные напряжения получаются за счет DC-DC преобразователей.

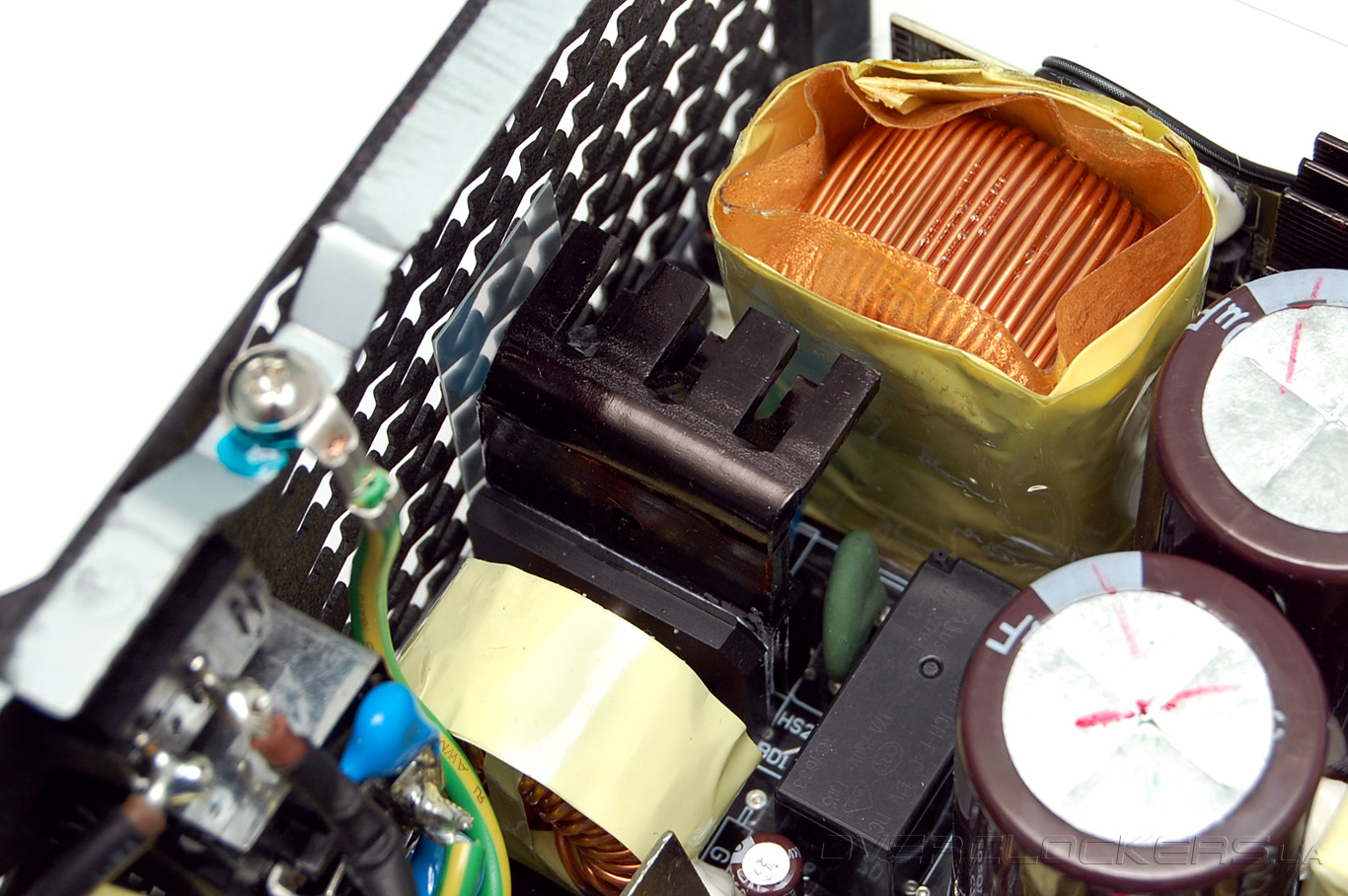

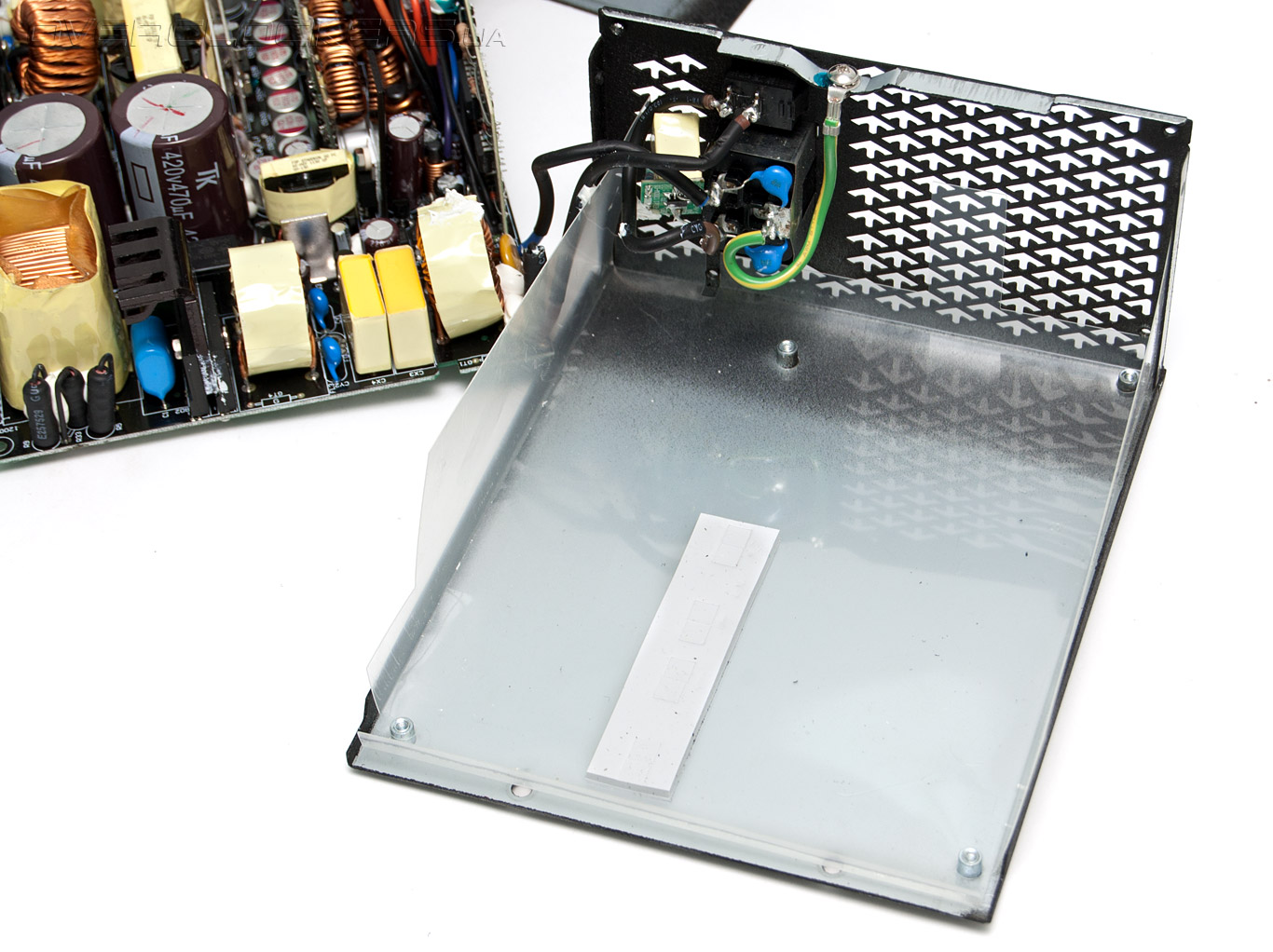

Фирменным контроллерам в Aurum Pro 1200 почему-то места уже не нашлось, и блок выполнен на базе чипов сторонних разработчиков. По этой причине входной фильтр содержит все необходимые компоненты, включая варистор.

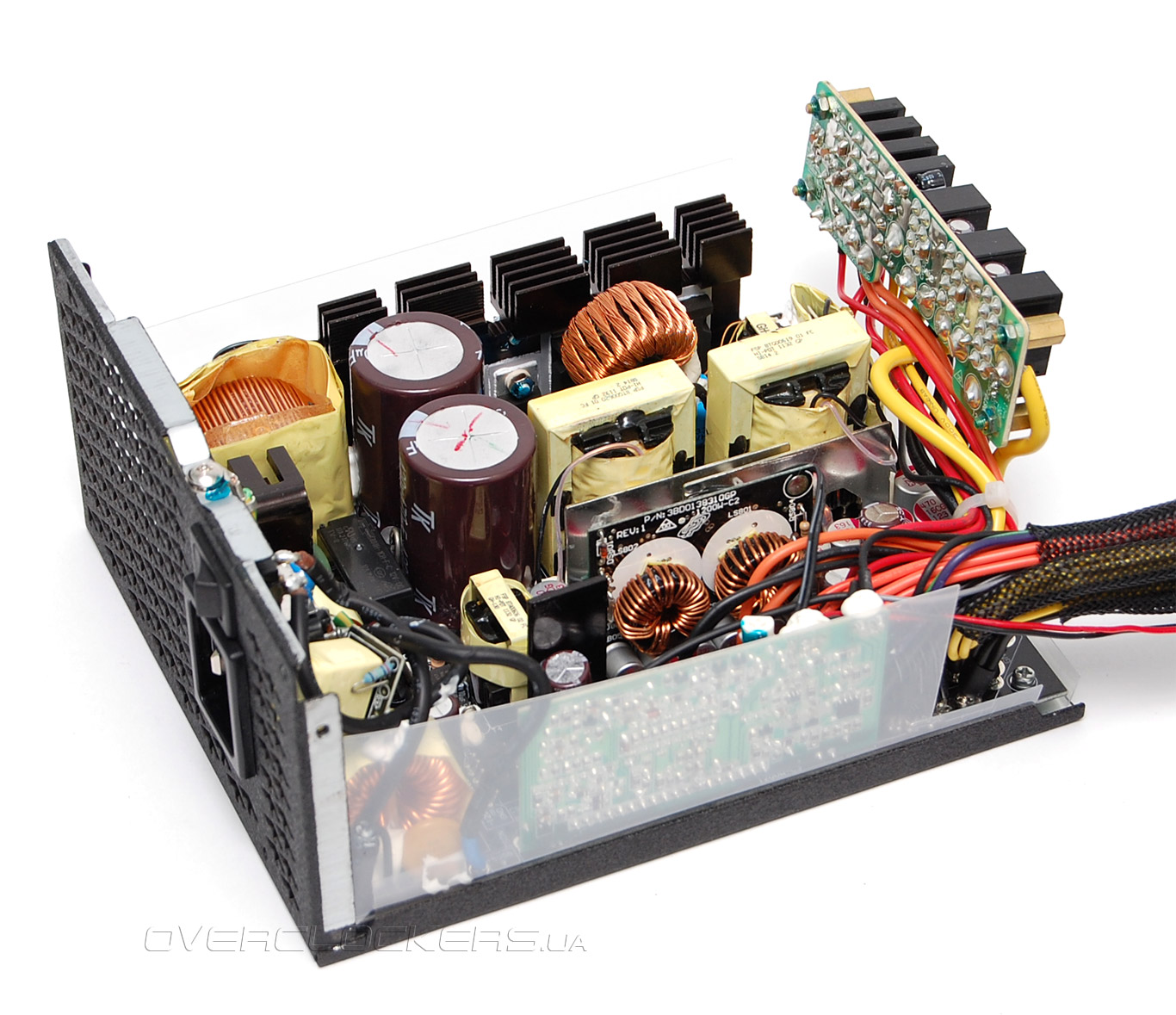

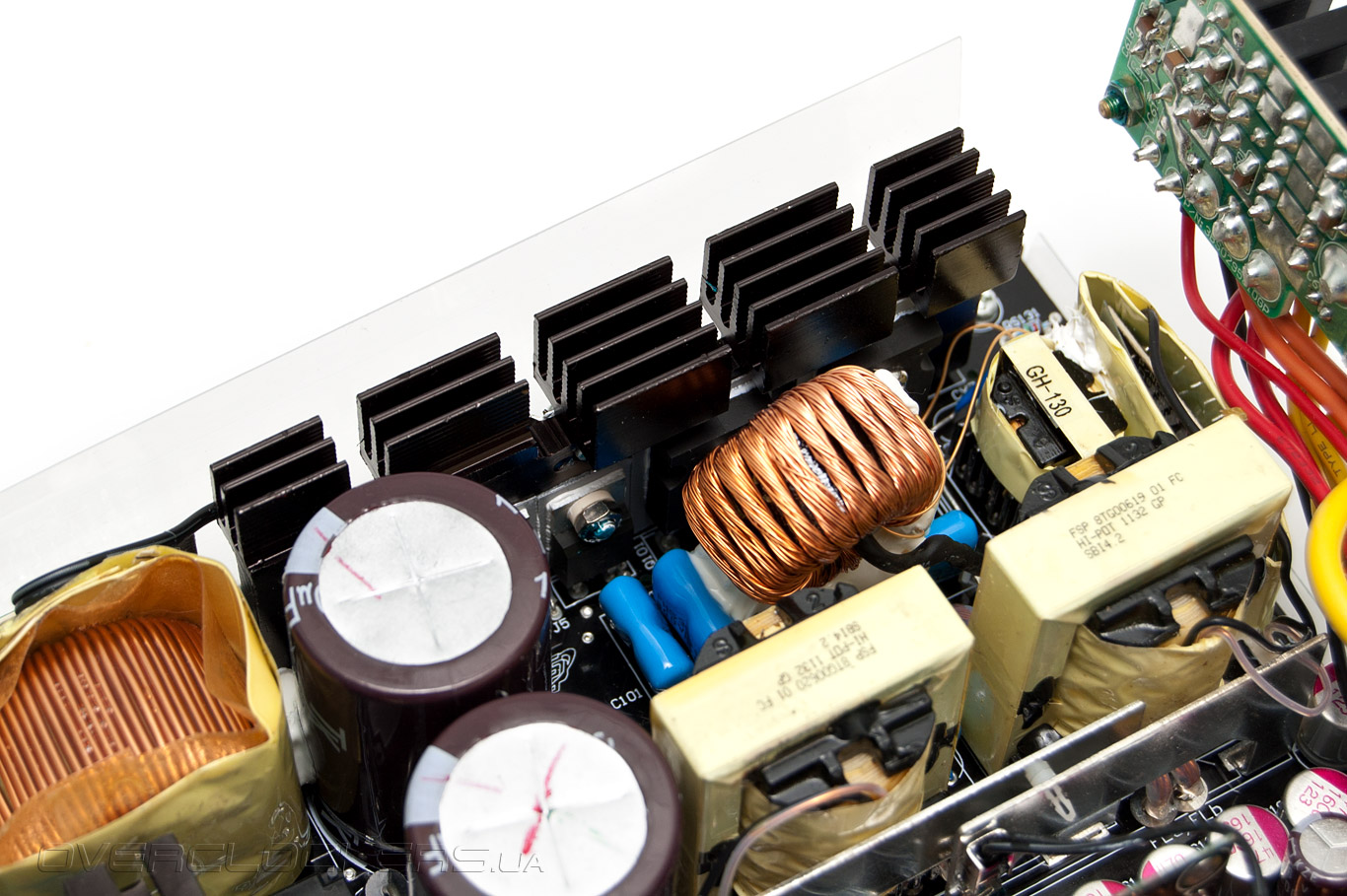

За охлаждение ключевых транзисторов и элементов активного PFC отвечает крупный радиатор с относительно большим количеством ребер.
На нем расположен один из двух термодатчиков, рядом установлена плата с контроллером APFC.

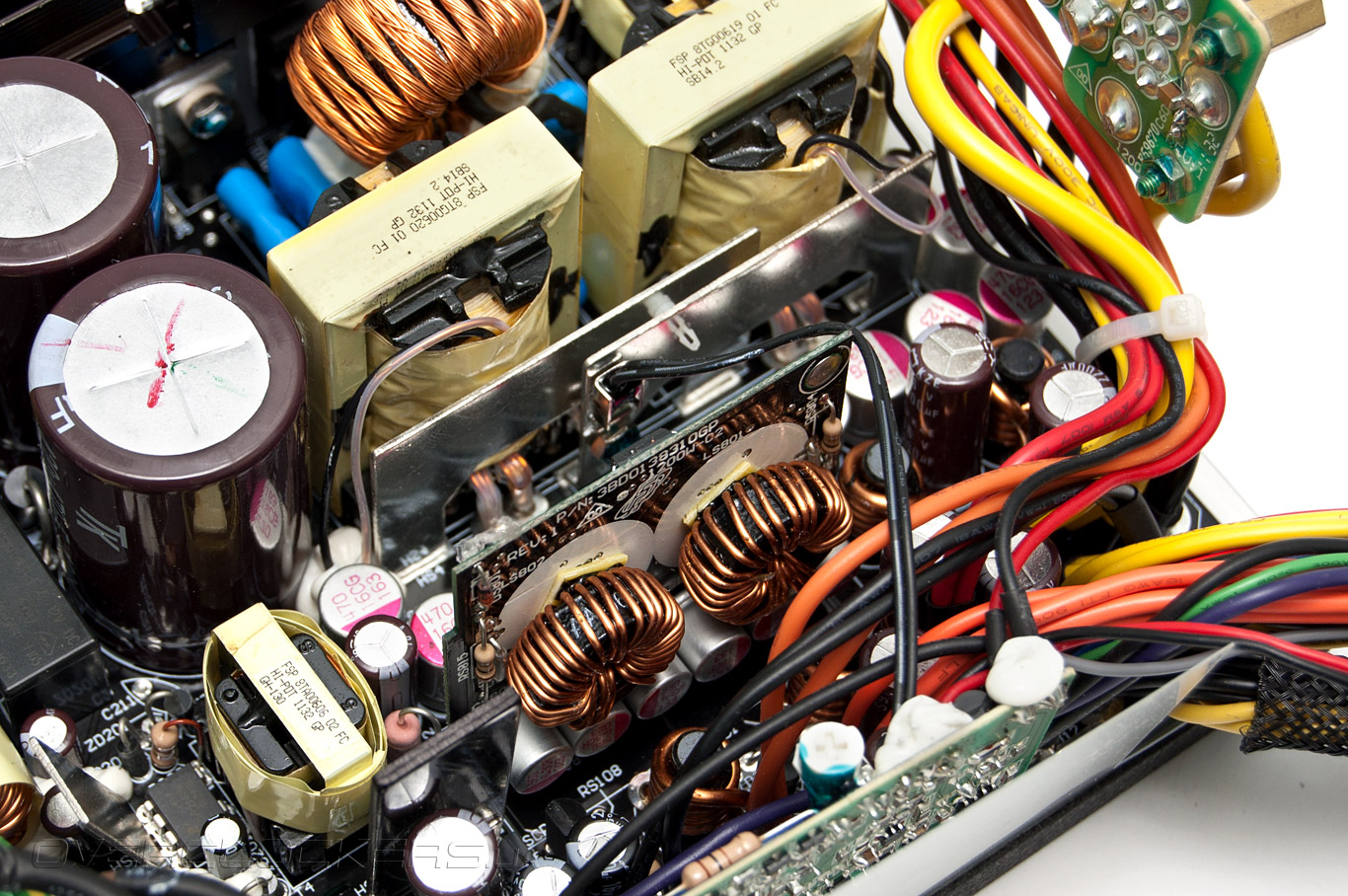

Обеспечение приемлемого температурного режима полевым транзисторам синхронного выпрямителя возложено на пару металлических пластин, припаянных к плате за трансформаторами. На одной из них расположен второй термодатчик.
Выпрямительных диодных моста два, оба охлаждаются небольшим радиатором из толстой алюминиевой пластины с расходящимися на конце лепестками.

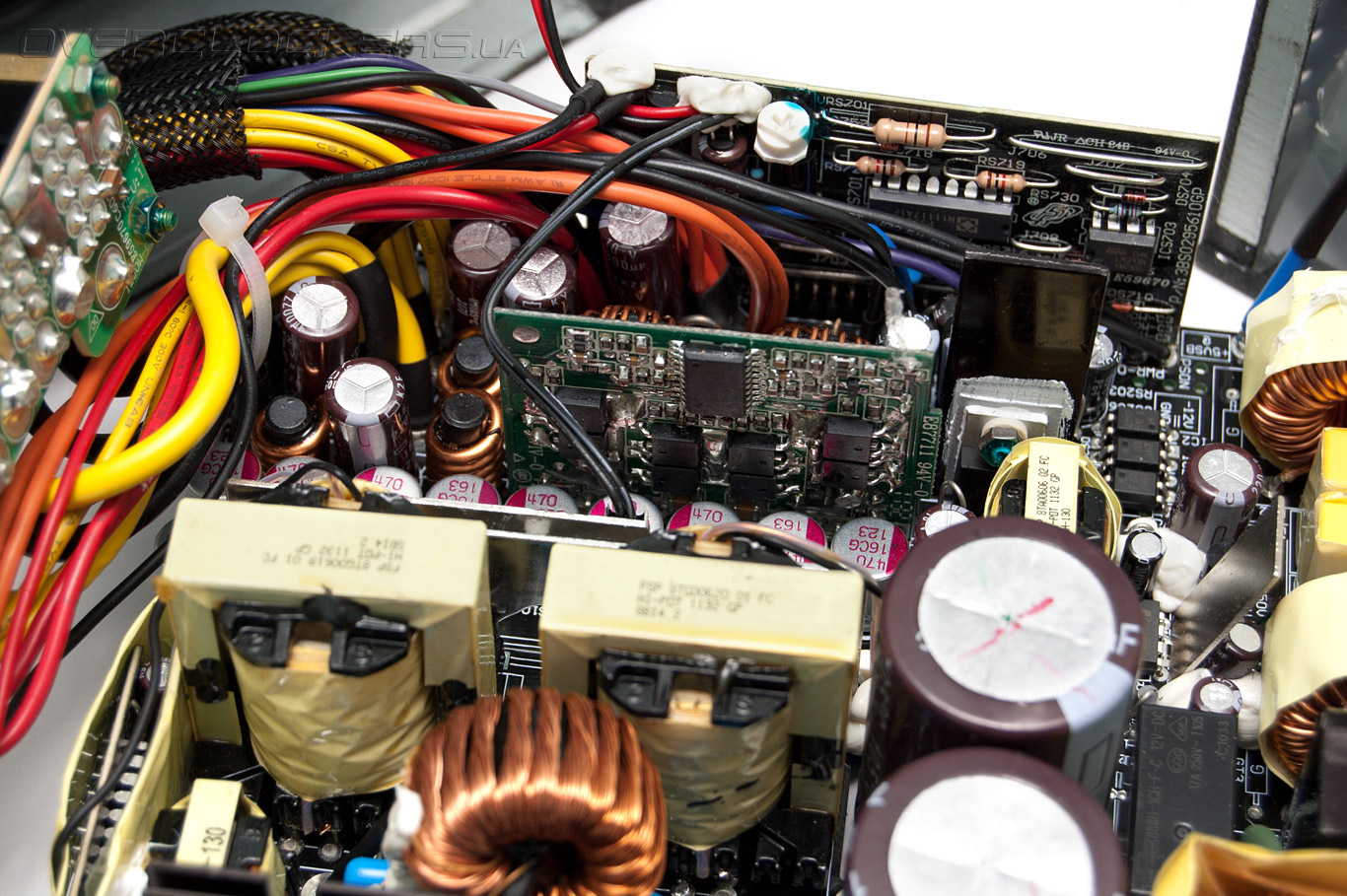

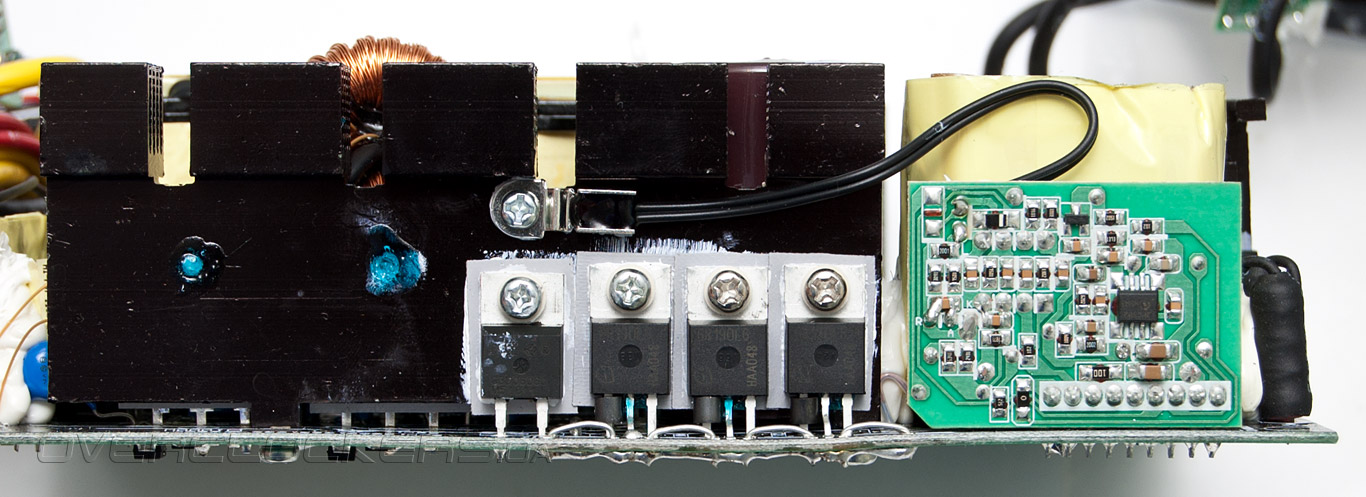

Контроллер резонансного преобразователя и ШИМ расположен на дочерней плате с краю основной, возле трансформатора, и хорошо заизолирован. Преобразователь напряжений +3,3 и +5 вольт также распаян на отдельной плате и управляется чипом APW7159, который уже встречался в блоках некоторых производителей.
Мониторинг и защита блока осуществляется микросхемой PS223, расположенной на еще одной дочерней плате возле выходного фильтра.

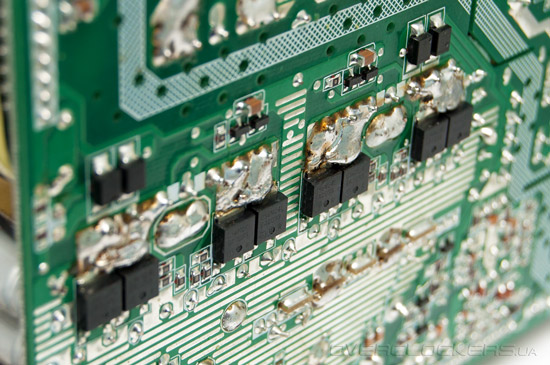

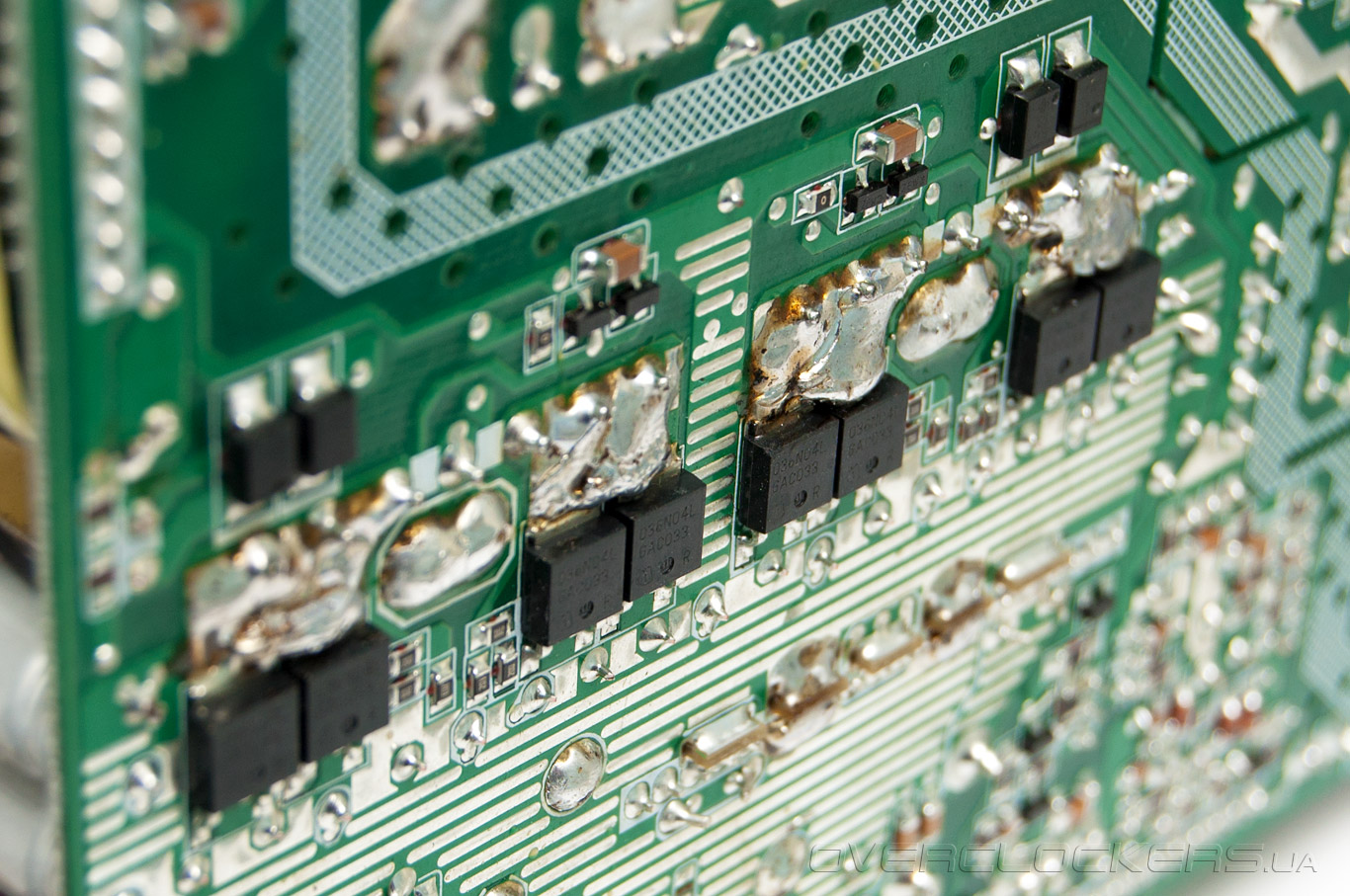

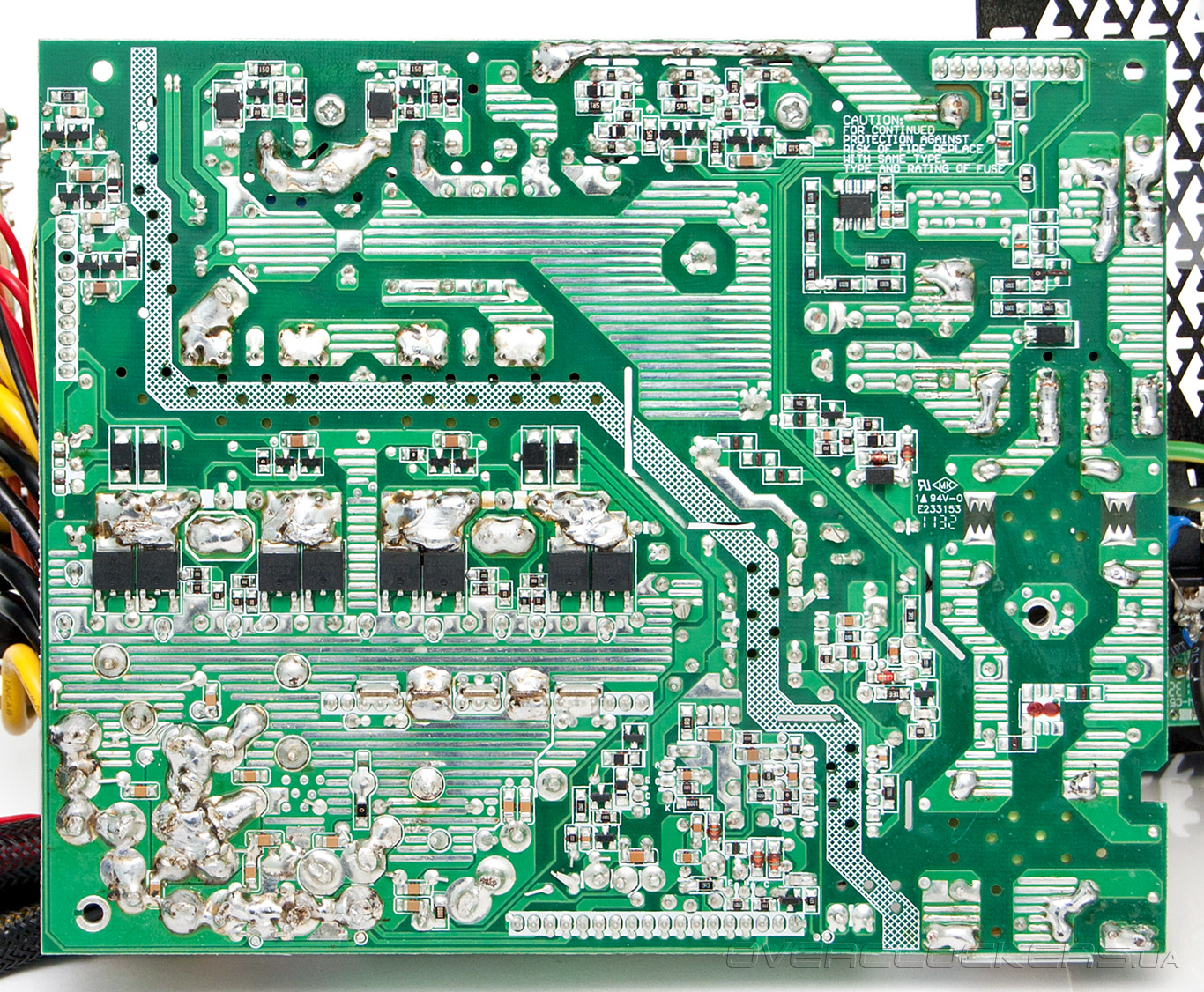

В качестве силовых элементов в синхронном выпрямителе используется транзисторы IPD036N04L с сопротивлением в открытом состоянии всего 3,6 мОм. Такие превосходные характеристики MOSFET в отличие от диодов Шоттке уменьшают степень нагрева компонентов, а значит, потеря энергии на них стремится к минимуму, что и приводит к росту КПД устройства.
И хотя полевые транзисторы греются незначительно, определенное охлаждение им все же необходимо. Для этого предназначены те же металлические пластины с лицевой стороны платы и сам корпус блока, тепло к которому передается через толстую термопрокладку.
Отметим еще один качественный рост относительно младшей модели серии Aurum.

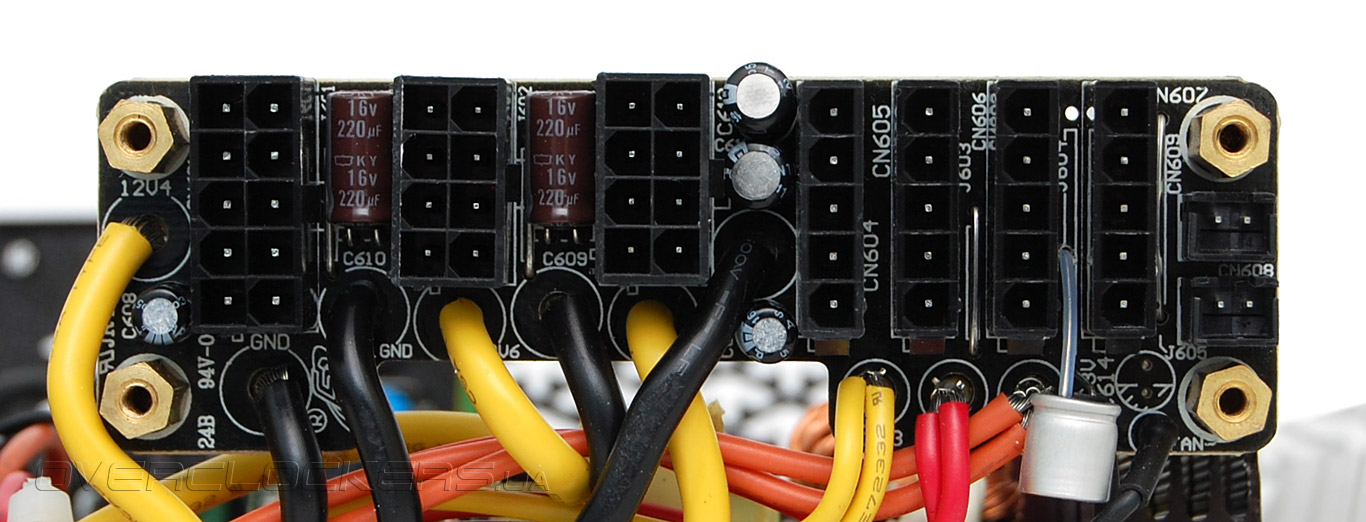

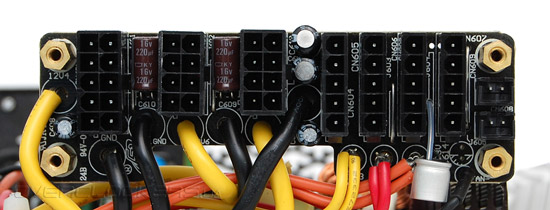

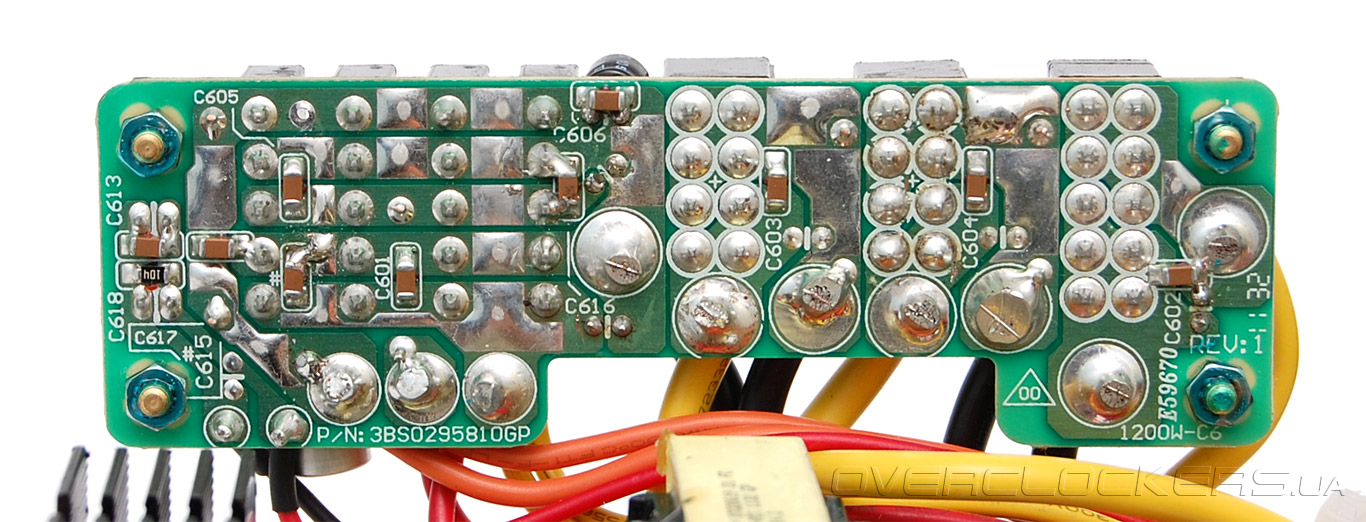

Оба блока питания имеют модульную конструкцию, но плата с разъемами у FSP Aurum Pro 1200 снабжена фильтрующими элементами, тогда как у AU-650M она выполняла лишь транзитные функции.
Что до качества сборки, то придраться не к чему, только остатки флюса портят всю картину — прошлый блок был чище.

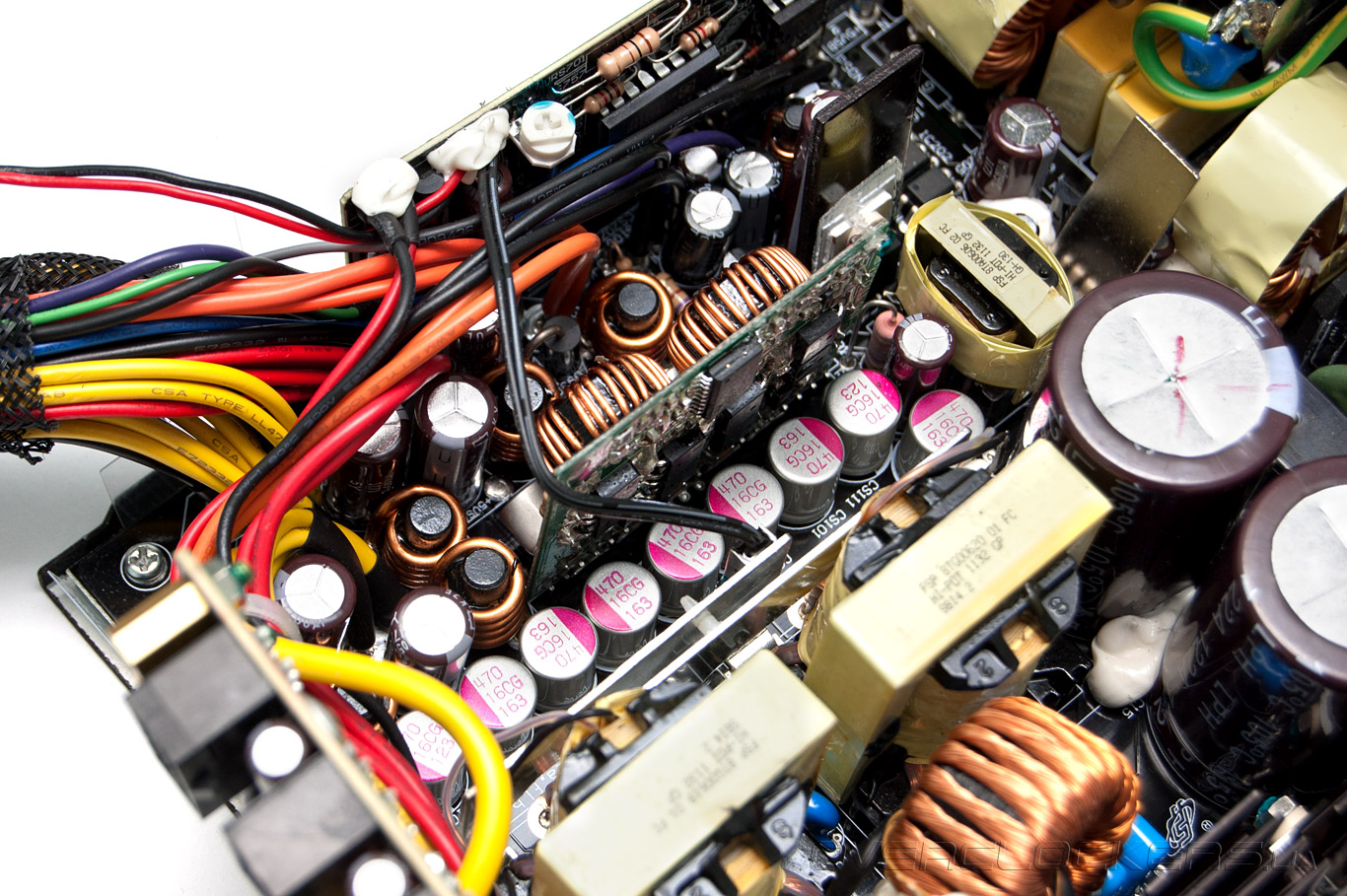

По используемым емкостям также стало лучше. Во вторичной цепи установлены полимерные конденсаторы, в блоке выходной фильтрации — емкости Chemi-Con и Rubycon. Похвально.

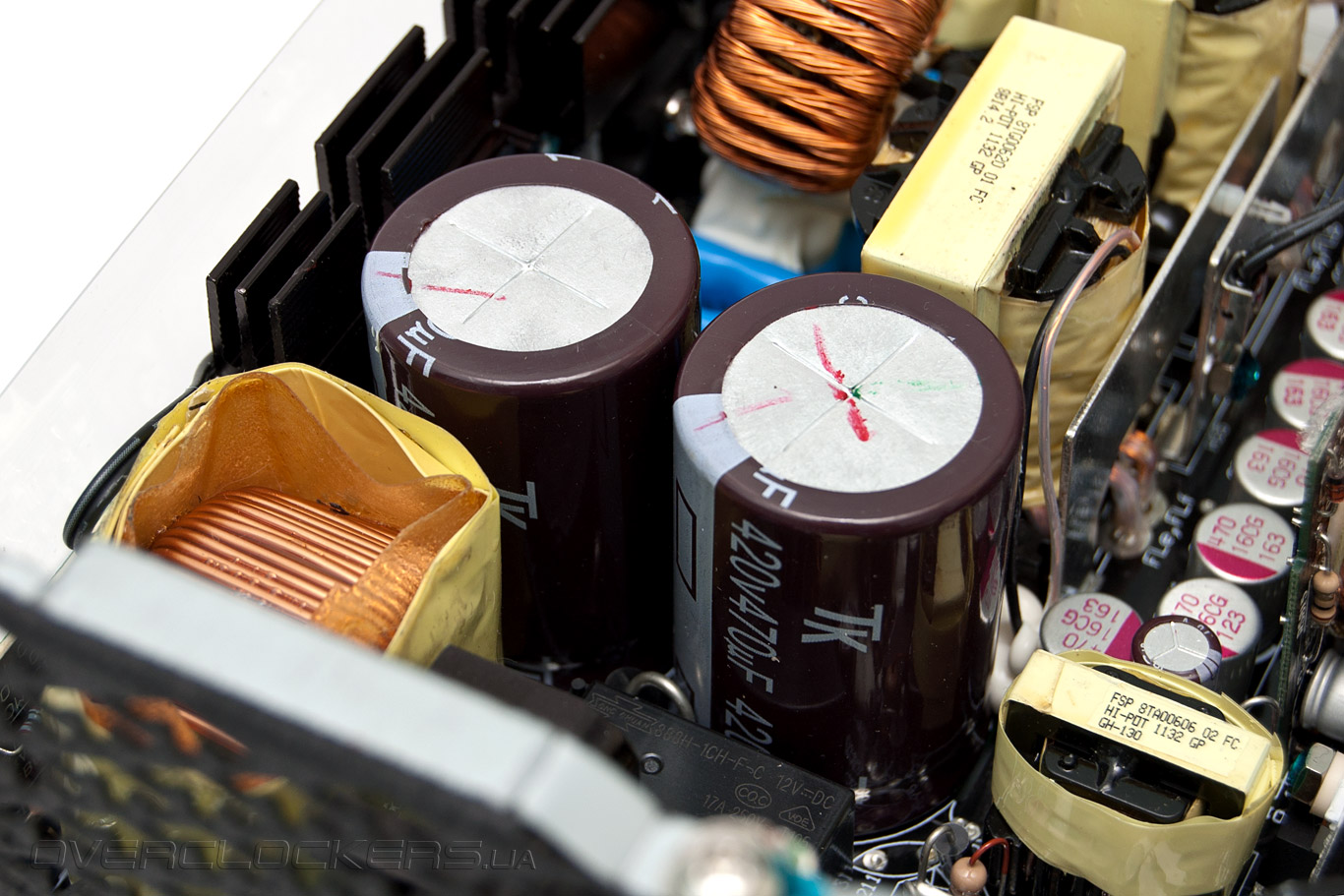

Во входной цепи используется два конденсатора японской Toshin Kogyo емкостью 470 мкФ и рабочим напряжением 420 В.

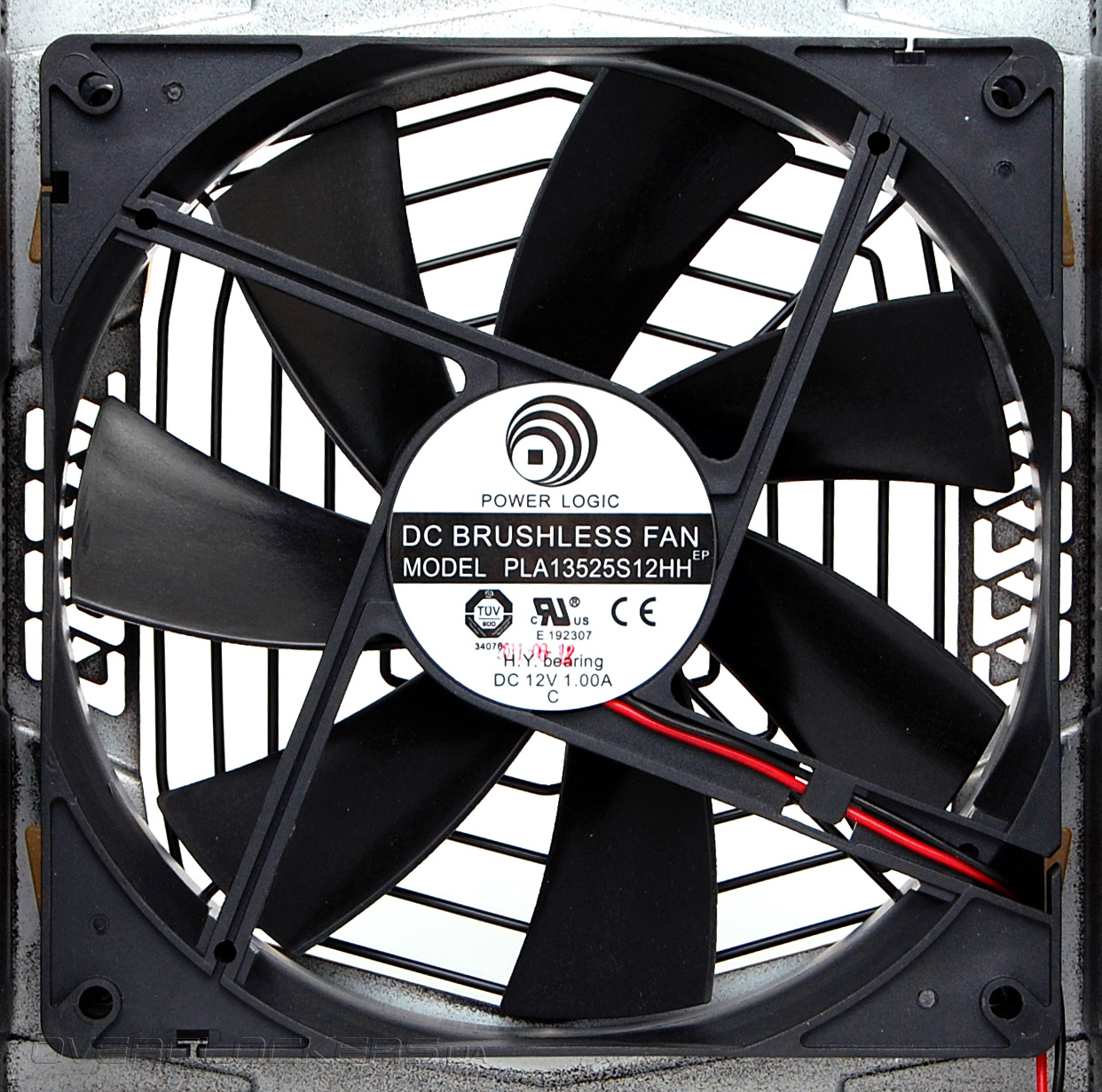

А вот что действительно удивило в рассматриваемой модели, так это тихая работа системы охлаждения. Конечно, до «метров тишины», таких как Enermax и Seasonic, AU-1200Pro далеко, но если сравнивать с младшим устройством серии Aurum, то новинка в этом плане выглядит намного привлекательнее. Используемый вентилятор имеет типоразмер 135 мм (модель PLA13525S12HH), двухконтактное подключение и произведен компанией Power Logic.
FSP заявляет уровень шума блока до 20 дБ при 40% нагрузке и который не превысит 30 дБ после достижения пика мощности. В реальности пользователь вряд ли заметит его на фоне остальных компонентов производительного ПК.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда и оборудования тяжело, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 44x100);
- материнская плата: ASRock X79 Extreme4 (Intel X79);
- кулер: Noctua NH-D14;
- оперативная память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Для измерения общей потребляемой мощности системы использовался прибор особой конструкции. Напряжения проверялись цифровым мультиметром UNI-T M980G.
Результаты тестирования
Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блока питания и потребляемая мощность системы в целом при простое и нагрузке. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| Линия +3,3V, В | Линия +5V, В | Линия +12V, В | Потребляемая мощность, Вт | |||||
| Режим | Idle | Burn | Idle | Burn | Idle | Burn | Idle | Burn |
| FSP AU-1200Pro | 3,35 (+1,5%) | 3,34 (+1,2%) | 5,17 (+3,4%) | 5,15 (+3%) | 12,11 (+0,9%) | 12,03 (+0,2%) | 218 (~195) | 1122 (~980) |
Ну что же, отличные показатели, все в пределах нормы. Даже при нагрузке всего 80% от номинала блок продемонстрировал хорошую стабильность результатов. Если посмотреть на тесты Aurum CM Gold 650M, то там уже при 60% начинались просадки ниже 12 вольт. Тут же все напряжения не опустились ниже своего уровня.
Выводы
Компания FSP стала на курс увеличения КПД своих блоков питания и дальнейшего роста их качества. Представив в прошлом году «золотую» серию Aurum, она провела работу над ошибками и выпустила достойное продолжение. Линейка Aurum Pro отличается более сложной схемотехникой, качественной элементной базой и продуманной системой охлаждения, которая не шумит при малой нагрузке.
Из особенностей блока FSP Aurum Pro 1200 отметим оригинальный внешний вид и хороший комплект поставки, включающий весь необходимый набор шлейфов. Но использование малораспространённого силового разъема С20 идет не в пользу устройства. Если сравнивать с остальными предложениями на рынке, то AU-1200Pro станет неплохим выбором среди «золотых» продуктов. Но тут уже все зависит от конечной стоимости. И неплохо если она будет ниже, чем у конкурентов.
