Сегодня мы рассмотрим новый блок питания MSI MPG A750GF. Производитель заявляет совместимость с новыми видеокартами от Nvidia 3000 серии, с которой у некоторых довольно дорогих блоков питания были проблемы с ложным срабатыванием защиты от перегрузки от резкого скачка тока потребления.
MSI MPG A750GF
| Модель | MSI MPG A750GF |
|---|---|
| Страница продукта | MPG A750GF |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Gold |
| Форм-фактор | ATX |
| Схема подключения кабелей | Модульная |
| Мощность канала +12V, Вт (А) | 750 (62,5) |
| Мощность канала +5V, Вт (А) | 110 (22) |
| Мощность канала +3,3V, Вт (А) | 72,6 (22) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В / 10A |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 140х140х25 |
| Типа подшипника | Скольжения (Rifle Bearing) |
| Количество кабелей/разъемов для CPU | 2/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 4/6x (6+2) |
| Количество кабелей/разъемов для SATA | 2/8 |
| Количество кабелей/разъемов для IDE | 1/4 |
| Количество разъемов для FDD | 1 |
| Защиты | OVP,OCP,OPP,OTP, SCP,UVP |
| Размеры (ШхВхГ), мм | 150х86х160 |
| Гарантия, мес | 120 |
| Стоимость | 3599 грн |

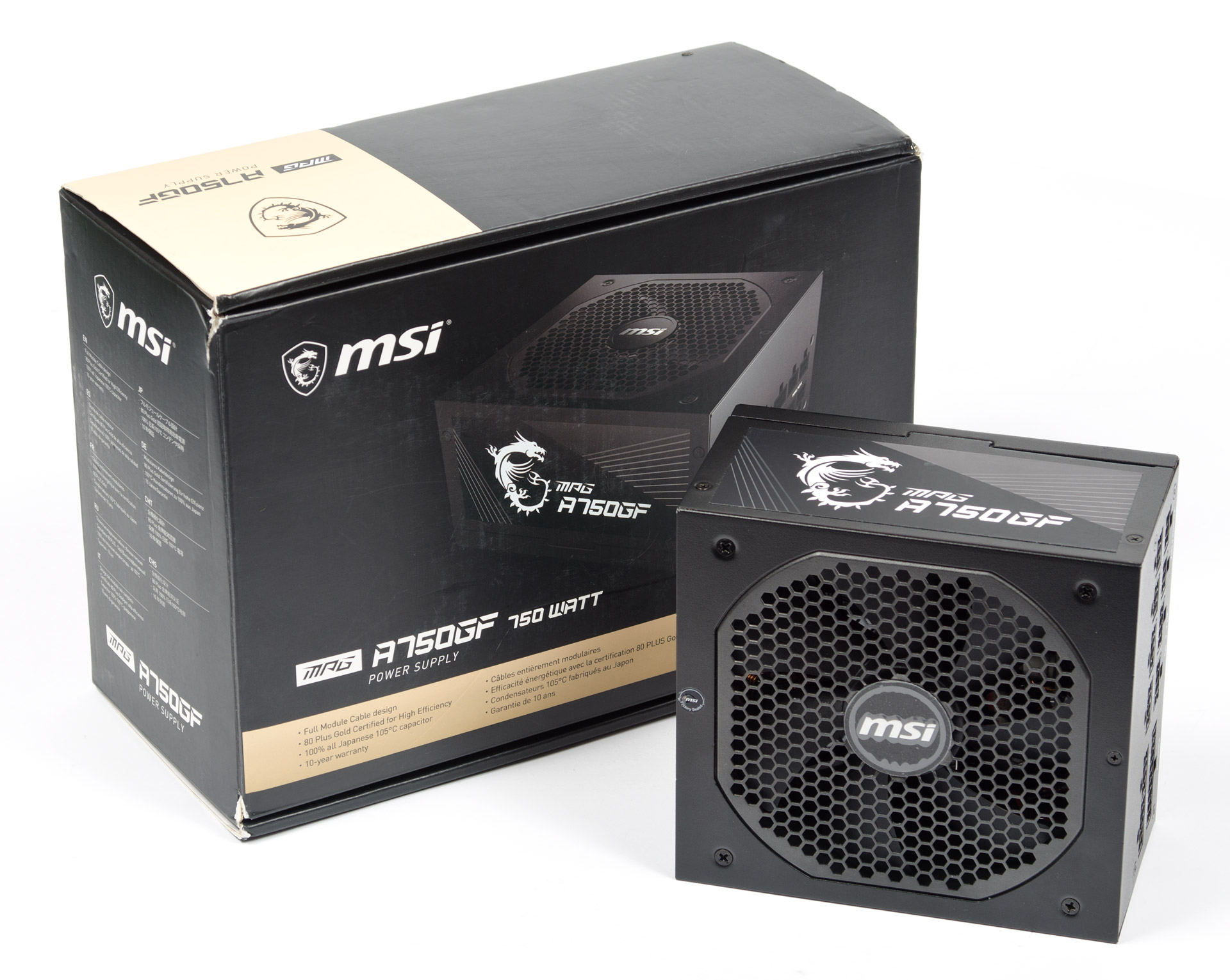

Устройство поставляется в коробке с черно-золотой раскраской, на коробке можно найти всю необходимую информацию о блоке, технические параметры, количество разъемов и длину кабелей. В коробке находится блок питания, комплект кабелей в отдельной сумочке, сетевой кабель и инструкция.
Блок питания полностью модульный, количество кабелей и их длина следующие:
- один на питание материнской платы (60 см);
- два с одним 8-контактным (4+4) разъемом (70 см);
- два с одним 8-контактным (6+2) разъемом для питания видеокарт PCI-E (50 см);
- два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50+15 см);
- два с четырьмя разъемами питания для SATA-устройств (50+15+15+15 см);
- один с четырьмя разъемами питания для IDE-устройств и одним для FDD-устройств (45+15+15+15+15 см).
Все кабели выполнены в виде шлейфов с черной изоляцией. Длина кабелей достаточная для больших корпусов с нижним расположением блока питания.

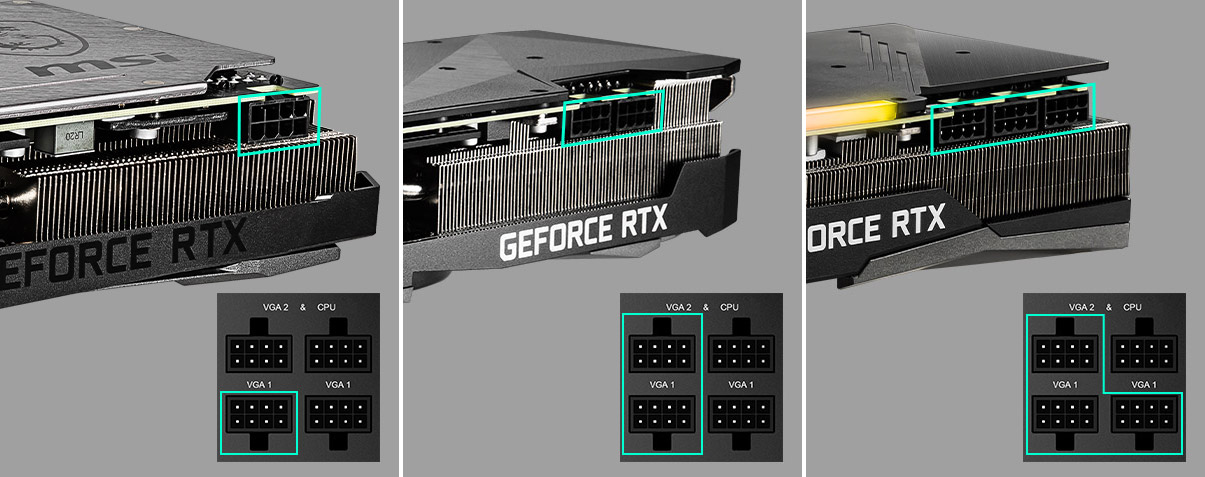

Производитель заявляет четыре виртуальные линии по 12 В, две для процессора и материнской платы и две для видеокарт с раздельной защитой от перегрузки, в инструкции и на сайте продукта показано как правильно подключать кабели для видеокарт разной мощности, чтобы не было ложного срабатывания защиты.
Корпус блока покрашен черной порошковой краской, вентиляционная решетка штампованная с отверстиями в виде сот. По бокам блока есть наклейки с дракончиком и маркировкой модели блока, с тыльной стороны находится наклейка с техническими характеристиками.
Внутри хорошо зарекомендовавшая себя платформа CWT с активным корректором мощности с широким диапазоном напряжения питания, резонансным LLC-преобразователем с синхронным выпрямителем по линии +12 В и DC/DC-преобразователями по линиям +3,3 В и +5 В, такая схемотехника стала уже стандартом для золотых блоков от большинства производителей. MSI обещает, что все конденсаторы от японских производителей и дает гарантию на блок 10 лет.
Устройство имеет полноценный фильтр импульсных помех, часть его элементов распаяно на сетевом разъеме. Входной выпрямитель выполнен на паре диодных мостов GBU1506 (15 А 600 В) включенных паралельно, за их охлаждение отвечает отдельный небольшой радиатор. APFC построен на контролере CM6500UNX, который управляет парой силовых ключей IPA60R125P6 (30А 600 В Rdson — 0,125 Ом) включенных параллельно, диод установлен на основе карбида кремния FFSP0665A (6А 650 В). Ток с корректора поступает на высоковольтный фильтр через термистор, отключаемый реле после старта блока для увеличения КПД. Высоковольтный фильтр выполнен на электролитическом конденсаторе производства Nippon Chemi-Con емкостью 560 мкФ на 420 В и рабочей температурой 105°C серии KMR.
Основой блока является полумостовой резонансный LLC-преобразователь, выполненный на паре силовых транзисторов, тип которых рассмотреть не удалось. Они установлены на общий радиатор с элементами APFC, управляет ими комбинированный контролер CM6901X, также он управляет ключами синхронного выпрямителя, выполненного на шести транзисторах, маркировка которых затерта. Элементы синхронного выпрямителя охлаждают две медные никелированные пластины, впаянные в плату рядом с этими транзисторами. Питание по линии +12 В фильтруют шесть полимерных конденсаторов емкостью 1000 мкФ на 16 В и пять штук электролитических Low ESR конденсаторов на 2200 мкФ и 16 В с рабочей температурой 105°C серии KZE производства Nippon Chemi-Con. За линии питания +3,3 В и +5 В отвечает плата DC/DC-преобразователей, на которой расположены пара дросселей и две пары полимерных конденсаторов с параметрами 470 мкФ 16 В и 1500 мкФ 6,3 В. Силовые ключи выполнены на двух парах транзисторов QM3006D (80А 30 В) и QM3016D (96 А 30 В), управляет ими синхронный ШИМ-контролер APW7159C.
Преобразователь дежурного питания +5VSB выполнен на контролере TNY177PN, на выходе преобразователя питание фильтруют электролитические Low ESR конденсаторы: один 2200 мкФ 16 В 105 °С серии KZE и пара 1000 мкФ 16 В 105 °С серии KY, все конденсаторы в обвязке дежурки производства Nippon Chemi-Con. Рядом расположена пара микросхем супервизоров ST95429-PG14 от Sitronix и WT7518D от Weltrend, установлено два супервизора, потому что в блоке основная линия +12 В разделена на четыре виртуальные линии для лучшей работы защиты от перегрузки. Четыре датчика тока расположены на плате с разъемами дополнительного питания и контролируют токи на разные группы разъемов. Плата с разъемами впаяна в основную плату блока, на ней расположены дополнительные полимерные конденсаторы для дополнительной фильтрации.

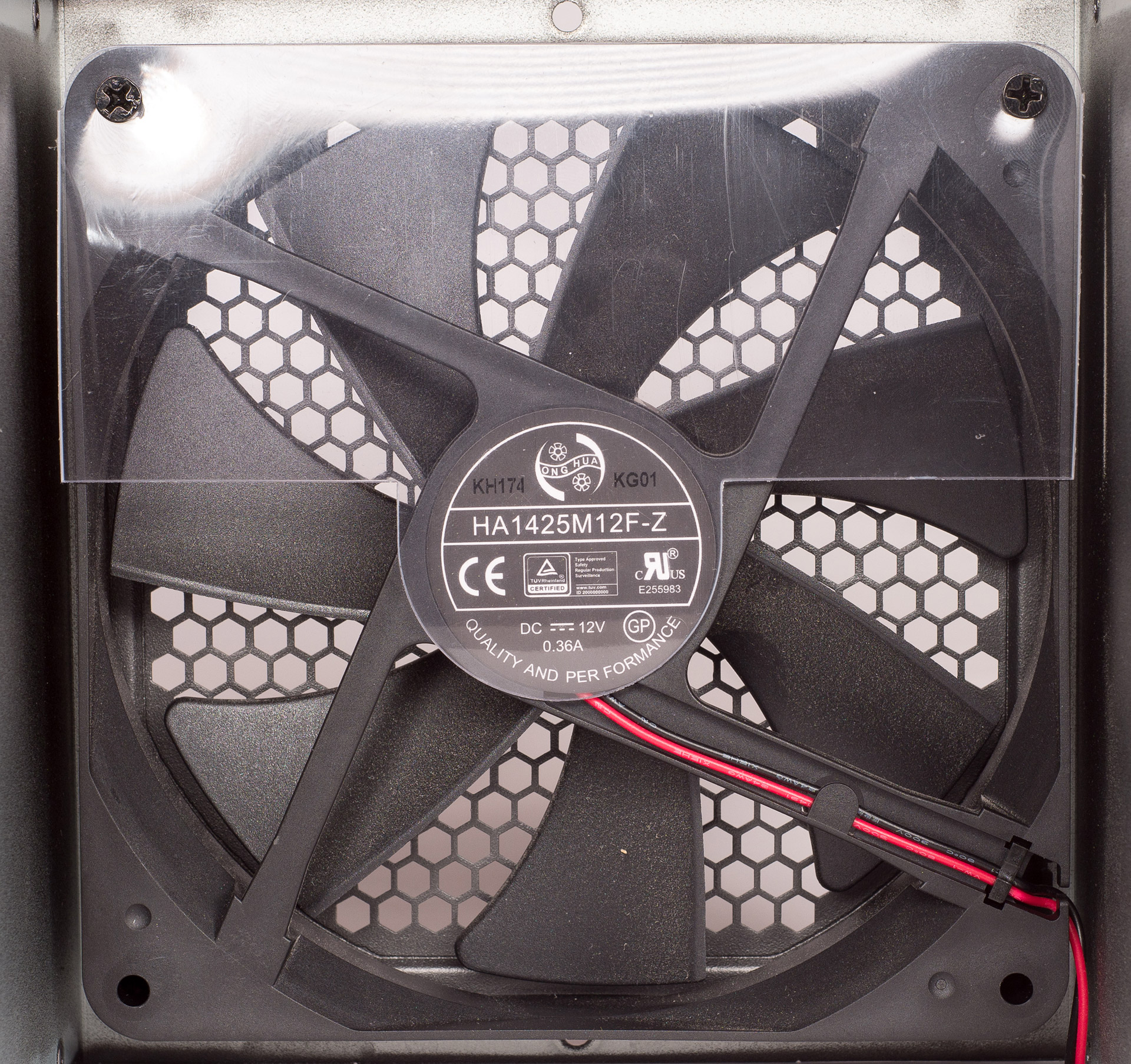

За охлаждение блока отвечает вентилятор размером 140х140х25 мм с маркировкой HA1425M12F-Z, управление оборотами автоматическое в зависимости от температуры силовых элементов синхронного выпрямителя по линии +12 В, при включении вентилятор стартует на 670 оборотов в минуту и с прогревом плавно увеличивает обороты.

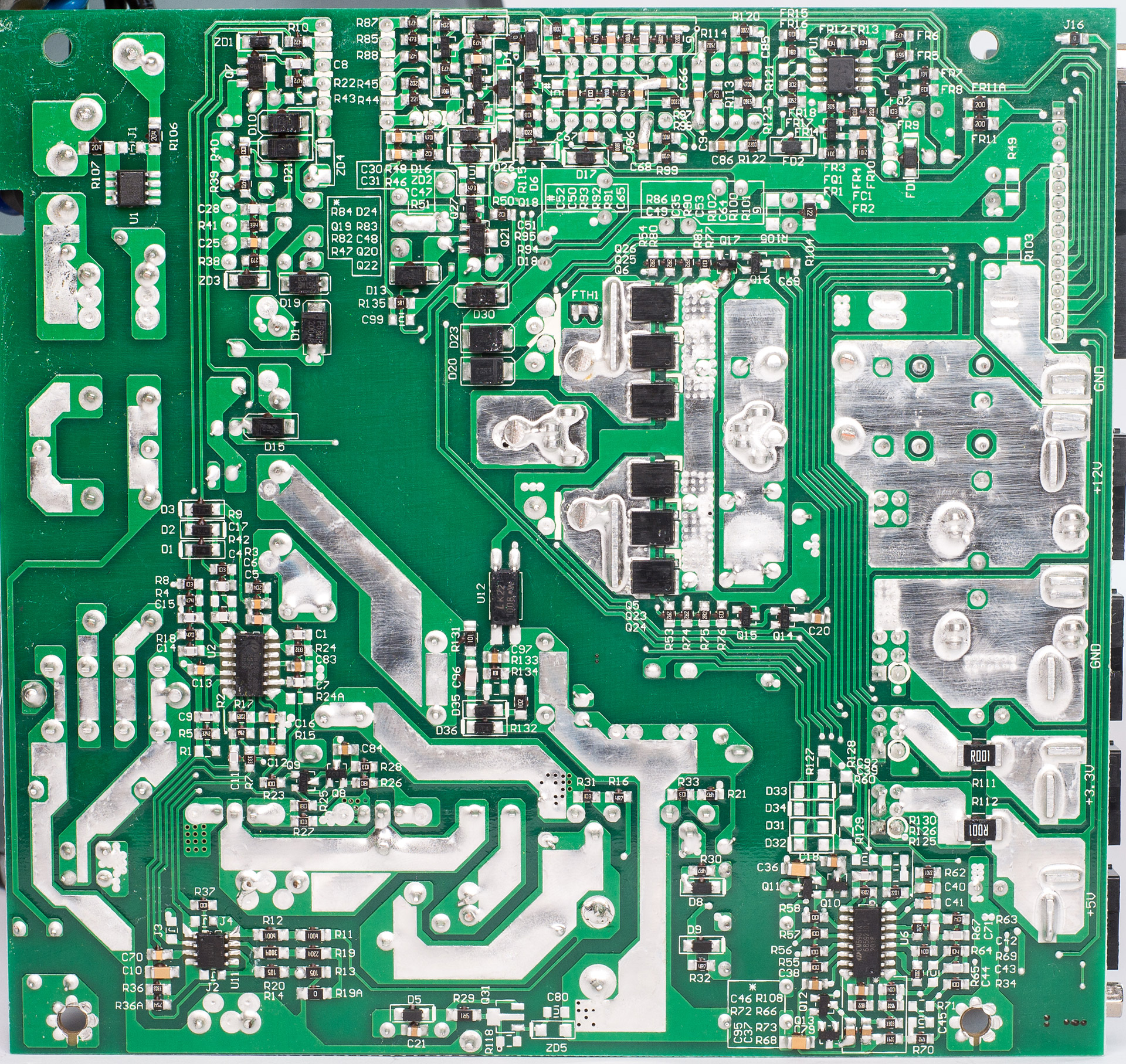

Монтаж и пайка выполнены качественно, плата хорошо отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В 0–16 А, по линии +5 В 0–20 А, по линии +12 В 0–60 А, погрешность измерения тока и напряжения стендом составляет 5%. Все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный не зависимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Уровень пульсаций на выходе замерялся цифровым осциллографом DSO203. Для каждой линии питания устанавливался необходимый ток и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 110 Вт, результаты занесены в таблицу:
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 10 А | Мощность нагрузки по линии +5V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 11,93 | 0 | 5,03 | 75,5 | 3,34 | 33,4 | 108,9 |
| 5 | 11,92 | 59,6 | 5,03 | 75,5 | 3,34 | 33,4 | 168,5 |
| 10 | 11,91 | 119,1 | 5,03 | 75,5 | 3,34 | 33,4 | 228 |
| 15 | 11,91 | 178,6 | 5,03 | 75,5 | 3,34 | 33,4 | 287,5 |
| 20 | 11,9 | 238 | 5,03 | 75,5 | 3,34 | 33,4 | 346,9 |
| 25 | 11,89 | 297,3 | 5,03 | 75,5 | 3,34 | 33,4 | 406,2 |
| 30 | 11,88 | 356,4 | 5,03 | 75,5 | 3,34 | 33,4 | 465,3 |
| 35 | 11,87 | 415,5 | 5,03 | 75,5 | 3,34 | 33,4 | 524,4 |
| 40 | 11,86 | 474,4 | 5,03 | 75,5 | 3,33 | 33,3 | 583,2 |
| 45 | 11,85 | 532,8 | 5,03 | 75,5 | 3,33 | 33,3 | 641,6 |
| 50 | 11,84 | 592 | 5,02 | 75,3 | 3,33 | 33,3 | 700,6 |
| 55 | 11,83 | 650,7 | 5,02 | 75,3 | 3,33 | 33,3 | 759,3 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,1 | 665,5 | 5,26 | 78,9 | 3,45 | 34,5 | 778,9 |
По результатам теста видим отличную стабилизацию напряжений по линиям 3,3 В и 5 В, на максимальной нагрузке напряжение по линии 12 В на 1,4% ниже номинала, с ростом нагрузки напряжения просаживаются линейно и вызвано падением напряжения на проводах. Дополнительно был сделан замер напряжений на выходных контактах блока питания при максимальной нагрузке. Выходные напряжения на самом блоке выше и видно, что работает система компенсации падения напряжения, при этом напряжение на выходе 12 В с нормальным запасом укладываются в нормы ATX. При максимальной нагрузке были сделаны замеры уровня пульсаций, которые составили по линии 3,3 В (10 А) — 28 мВ, 5 В (15 А) — 35 мВ, 12 В (55 А) — 30 мВ, они оказались довольно низкими, сказывается большое количество фильтрующих конденсаторов.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,34 | 0 | 5,03 | 15 | 11.95 |
| 0 | 3,33 | 5 | 5,03 | 15 | 11,94 |
| 0 | 3,33 | 10 | 5,03 | 15 | 11,93 |
| 0 | 3,33 | 15 | 5,02 | 15 | 11,92 |
| 0 | 3,33 | 20 | 5,02 | 15 | 11,91 |
| 5 | 3,33 | 0 | 5,03 | 15 | 11,94 |
| 10 | 3,33 | 0 | 5,03 | 15 | 11,93 |
| 15 | 3,33 | 0 | 5,03 | 15 | 11,92 |
| 15 | 3,32 | 20 | 5,01 | 15 | 11,89 |
По результатам теста имеем отличную стабилизацию по линиям 3,3 В и 5 В, при больших перекосах нагрузки напряжение на других линиях меняется не значительно.
Тест эффективности блока проводился при напряжении сети 230 В, при пониженном напряжении сети КПД будет немного ниже.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемы ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,91 | 232 | 88,5 |
| 50 | 375 | 1,77 | 230 | 92,1 |
| 75 | 560 | 2,76 | 227 | 90,2 |
| 100 | 750 | 3,79 | 224 | 88,4 |
Эффективность у данного блока соответствует требованиям 80 Plus Gold.

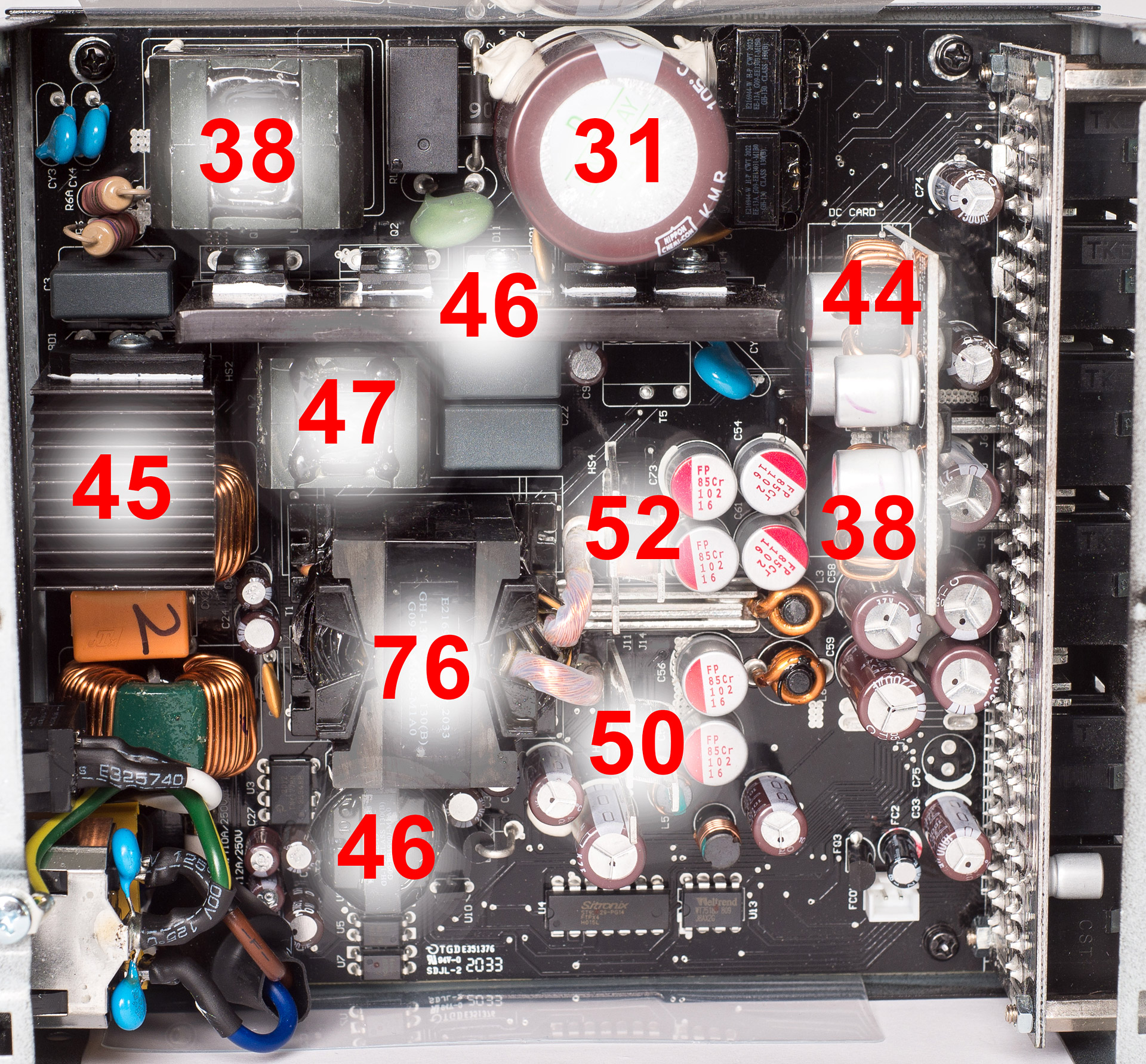

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 20 °С, с помощью панели Scythe Kaze Master Pro, датчики которой были установлены на радиаторах, дросселе APFC и плате DC/DC-преобразователей, на силовой трансформатор была установлена термопара от мультиметра, блок нагружался на 750 Вт и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe записывались и блок отключался от сети, снималась крышка и быстро проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока питания с указанием температуры основных компонентов в градусах Цельсия.
Температуры при максимальной мощности получились довольно низкие, в корпусе температуры и шум будут выше в зависимости от продуваемости шасси и температуры воздуха в помещении. При длительной работе на максимальной мощности блок повысил обороты вентилятора до 1060 об/мин, при этом шум возрос не значительно на фоне шума остальных вентиляторов.
Выводы

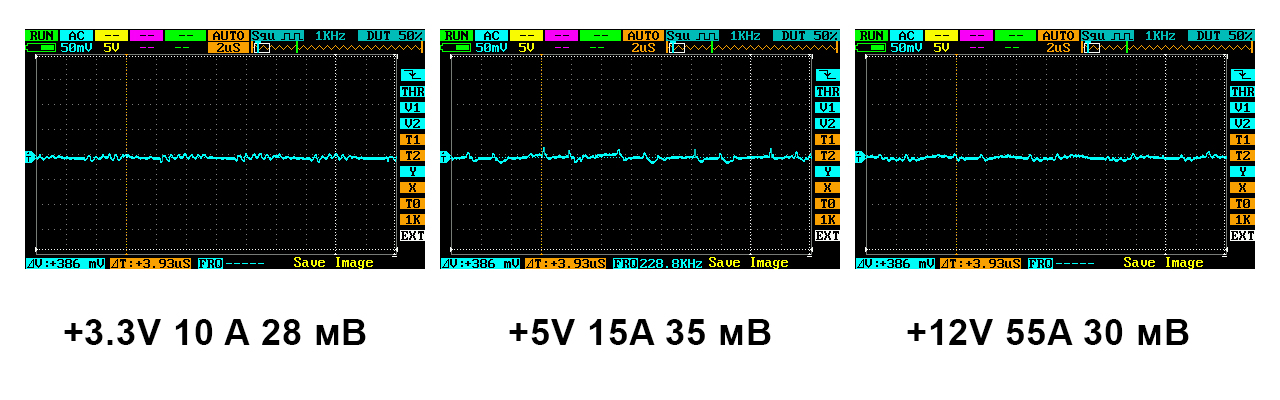

Протестированный MSI MPG A750GF собран на отличной элементной базе, имеет хороший КПД, относительно низкие температуры силовых элементов, низкие пульсации и невысокий уровень шума. Все электролитические конденсаторы от японских компаний, что позволило производителю дать гарантию на 10 лет. MPG A750GF должно хватить с запасом для средней игровой системы или для системы с одной топовой видеокартой. Он может быть интересен сторонникам марки MSI, желающим собрать систему в едином стиле. Цена не сильно высокая за брендовое устройство, но немного выше некоторых аналогичных блоков по качеству и характеристикам.
