Сегодня на тесте у нас блок питания от отечественного «производителя» компьютерных комплектующих, а именно Qube QBC-CSB-750W-80B. Для него заявляется бронзовый сертификат энергоэффективности и довольно демократичная цена. Посмотрим, насколько он хорош.
Qube QBC-CSB-750W-80B
| Модель | Qube QBC-CSB-750W-80B |
|---|---|
| Страница продукта | – |
| Мощность, Вт | 750 |
| Сертификат энергоэффективности | 80 Plus Bronze |
| Форм-фактор | ATX |
| Схема подключения кабелей | Полумодульные |
| Мощность канала +12V, Вт (А) | 744 (62) |
| Мощность канала +5V, Вт (А) | 110 (22) |
| Мощность канала +3,3V, Вт (А) | 72,6 (22) |
| Комбинированная мощность +3,5V и +5V, Вт | 120 |
| Мощность канала –12, Вт (А) | 3,6 (0,3) |
| Мощность канала +5Vsb, Вт (А) | 12,5 (2,5) |
| Активный PFC | + |
| Диапазон сетевого напряжения, В | 100–240В |
| Частота сетевого напряжения, Гц | 47–63 |
| Размер вентилятора, мм | 140х140х25 |
| Типа подшипника | Качения |
| Количество кабелей/разъемов для CPU | 1/2x EPS12V (4+4) |
| Количество кабелей/разъемов для PCI-E | 2/2x (6+2) |
| Количество кабелей/разъемов для SATA | 2/6 |
| Количество кабелей/разъемов для IDE | 2/2 |
| Количество кабелей/разъемов для FDD | 1/1 |
| Защиты | OPP, OVP, UVP, SCP, OСP, OTP |
| Размеры (ШхВхГ), мм | 150х86х150 |
| Гарантия, мес | 36 |
| Стоимость | 1728 грн |

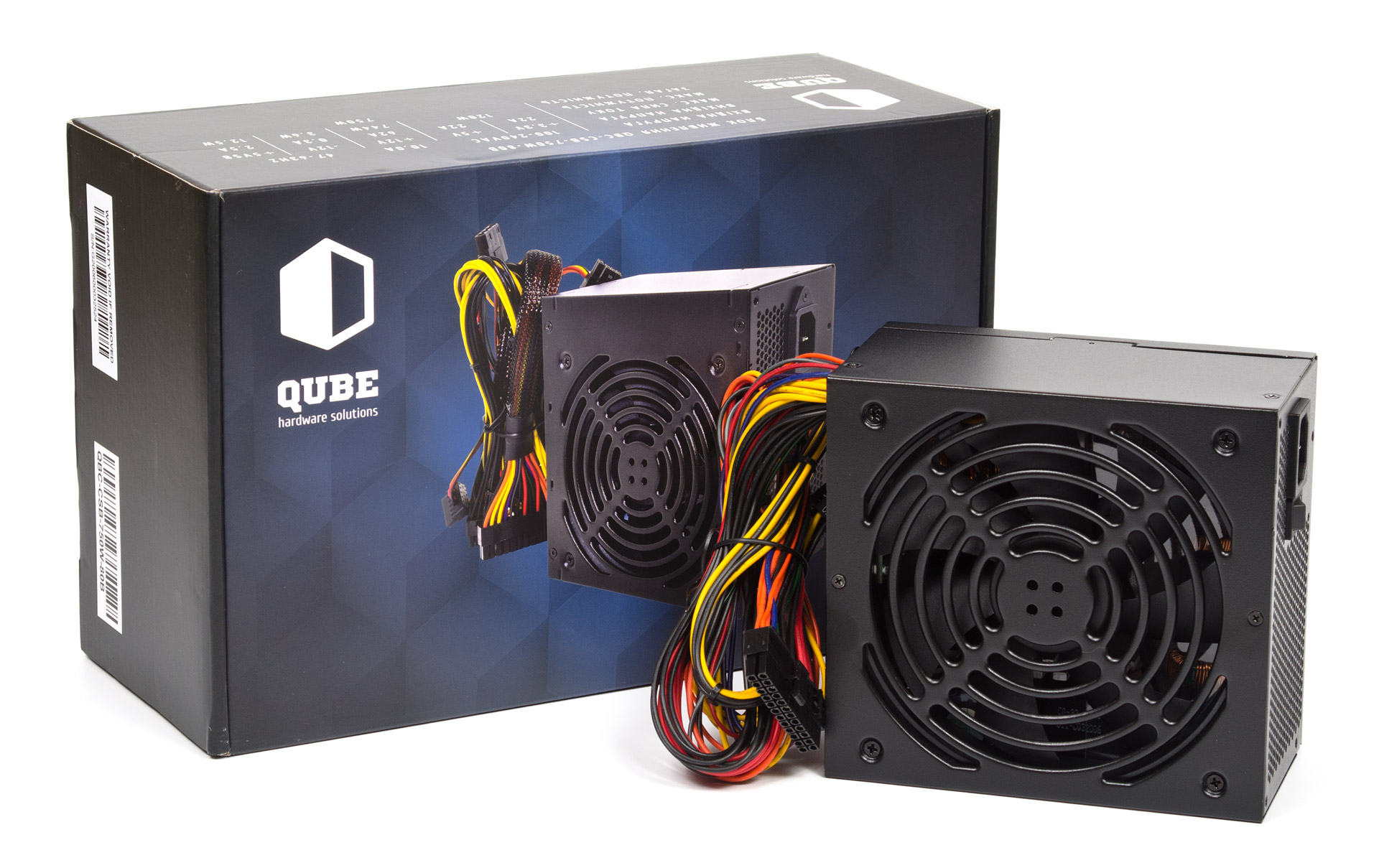

Блок питания поставляется в черной коробке средних размеров. На ее гранях есть вся необходимая информация о характеристиках, на лицевой стороне — фото самого блока.

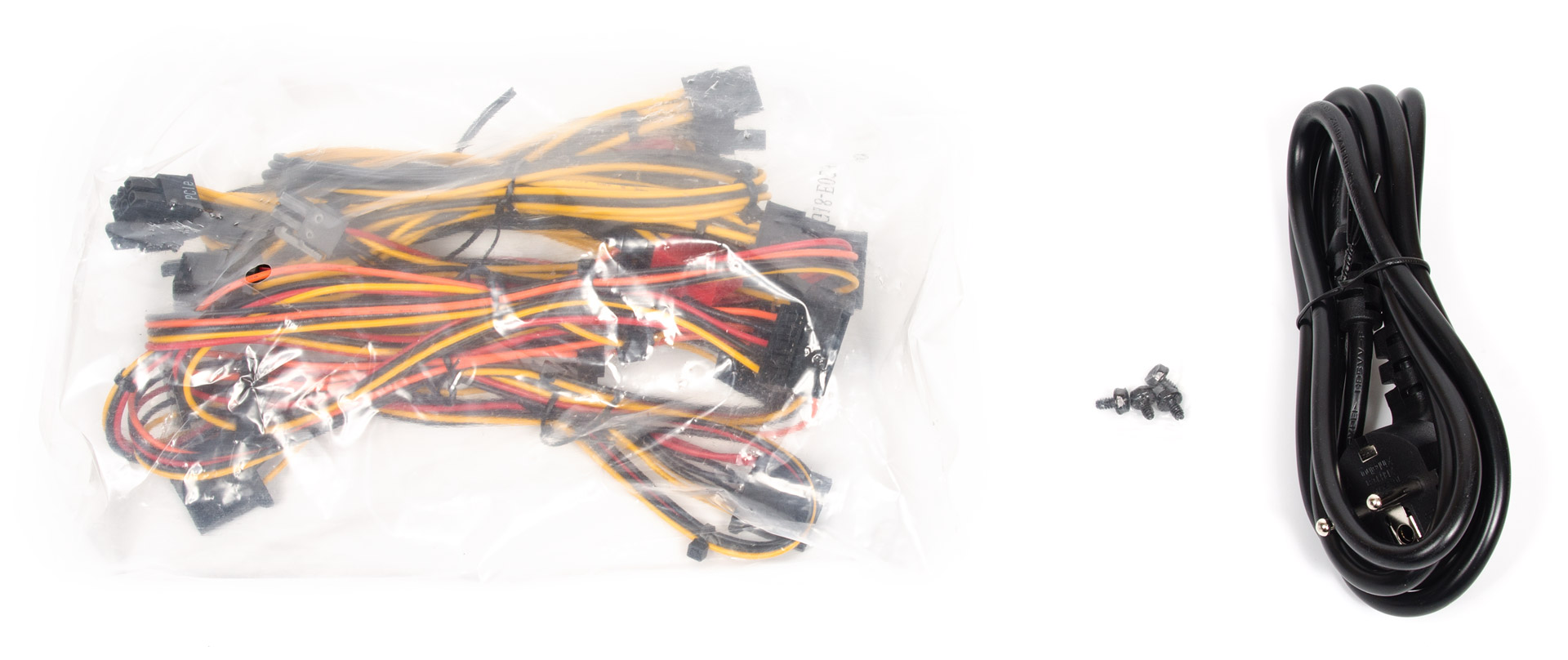

Комплект поставки довольно скромный: силовой кабель питания, набор модульных кабелей и пакетик с винтами крепления.

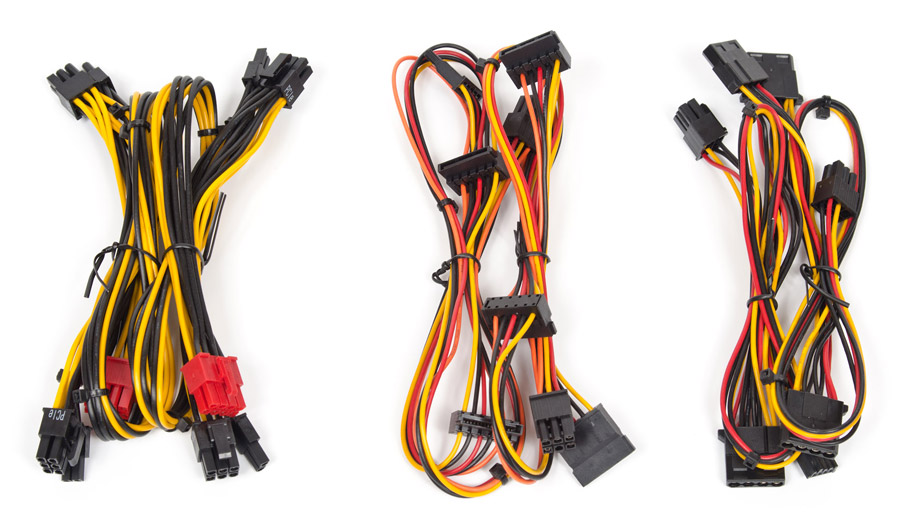

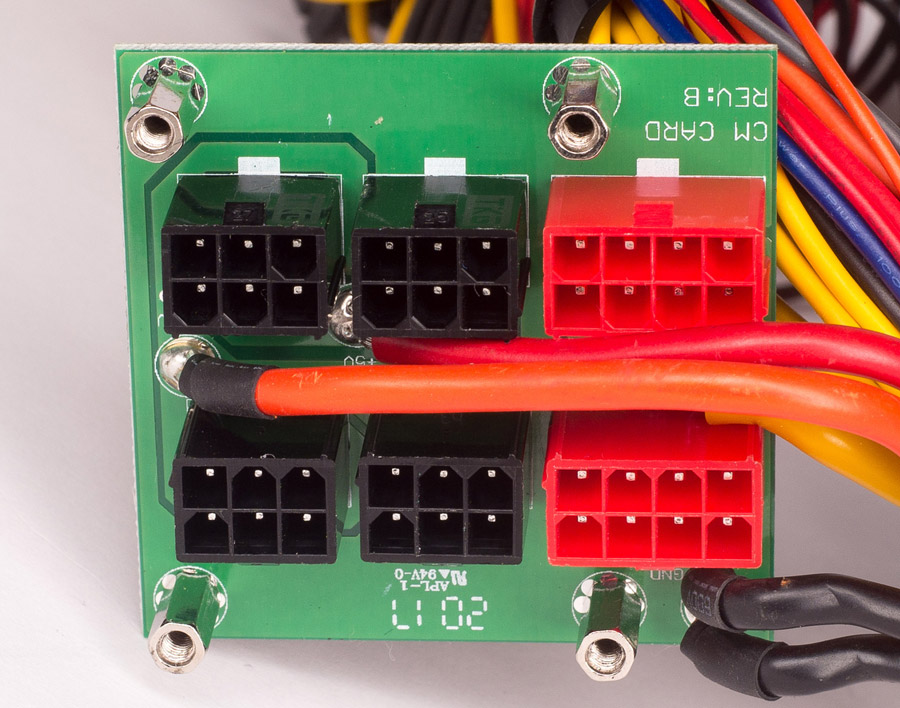

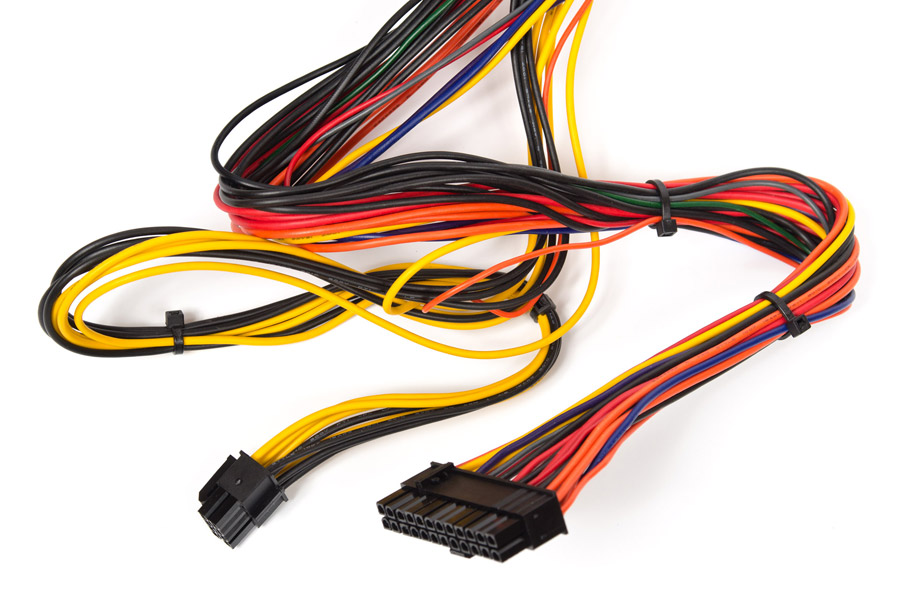

Блок питания с полумодульной конструкцией: кабели питания материнской платы (50 см) и процессора (4+4; 55 см) впаянные, а остальные уже съемные. Их количество и длина следующие:
- два с двумя 8-контактным (6+2) разъемами для питания видеокарты PCI-E (45+15 см);
- один с тремя разъемами питания для SATA-устройств и одним разъемом для IDE-устройств (45+15+15+15 см);
- один с тремя разъемами питания для SATA-устройств, одним разъемом для IDE-устройств и одним разъемом для FDD (45+15+15+15+15 см).
Все кабели выполнены разноцветными проводами без оплетки и выглядят довольно бюджетно. Шлейфы не сильно длинные, блок не подойдет для больших корпусов с нижним расположением блока питания.

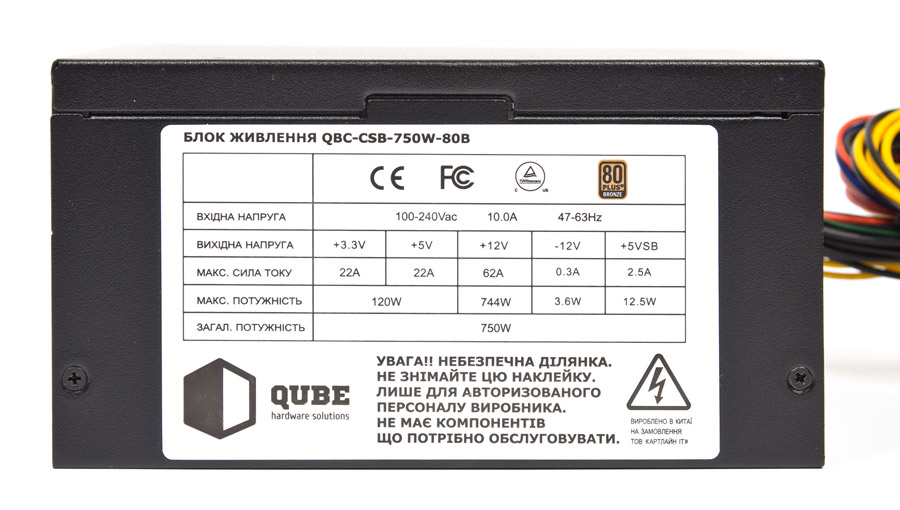

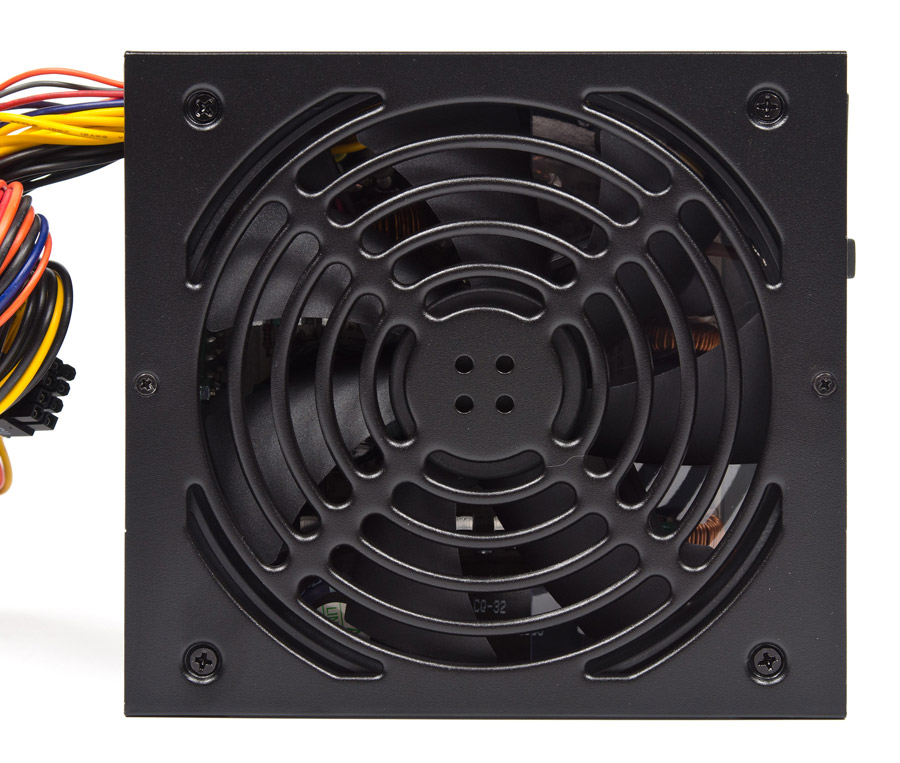

Корпус блока окрашен черной краской, решетка вентилятора охлаждения штампованная. На боковой грани большая белая наклейка с параметрами, которая сильно диссонирует с полностью черным корпусом, на задней грани расположены разъемы для подключения модульных кабелей.
Блок выполнен на платформе от CWT, которую можно встретить в аналогичных бюджетных решениях других производителей, например в Chieftec A-90 GDP-750C. Блок состоит из APFC с широким диапазоном напряжения питания, силового преобразователя по линии +12 В на основе косого моста с ШИМ-регулированием (выходной выпрямитель гибридный с применением диодов Шоттки) и синхронного выпрямителя. За питание по линиям +3,3 В и +5 В отвечают DC/DC-преобразователи. Радует, что платформа не самая дешевая, могли ведь и применить версию с групповой стабилизацией выходных напряжений.

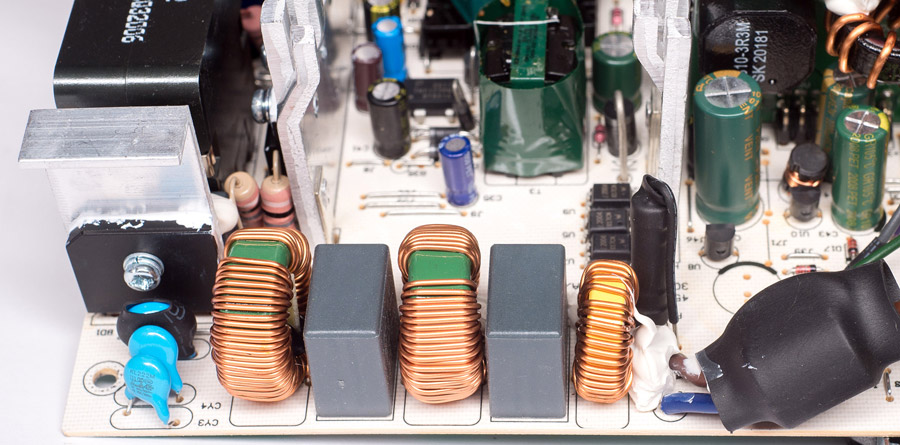

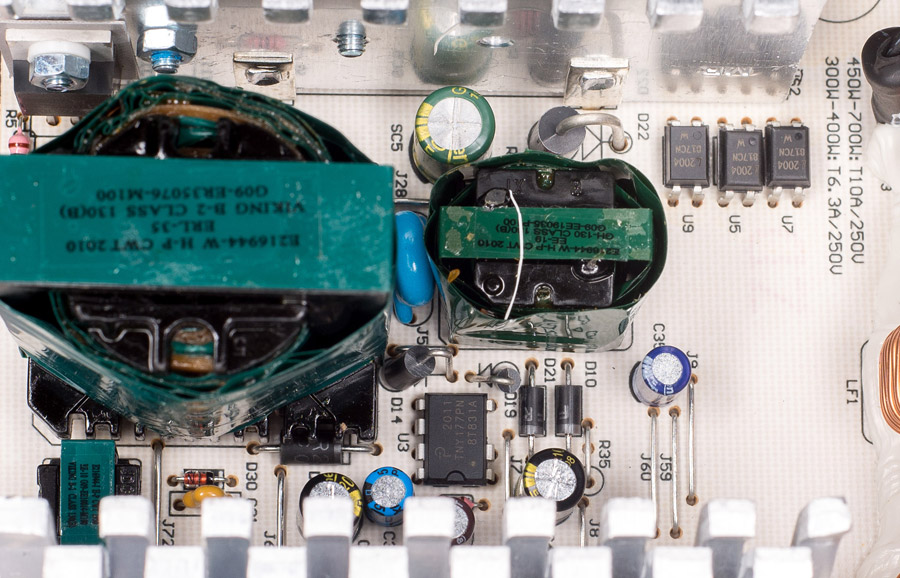

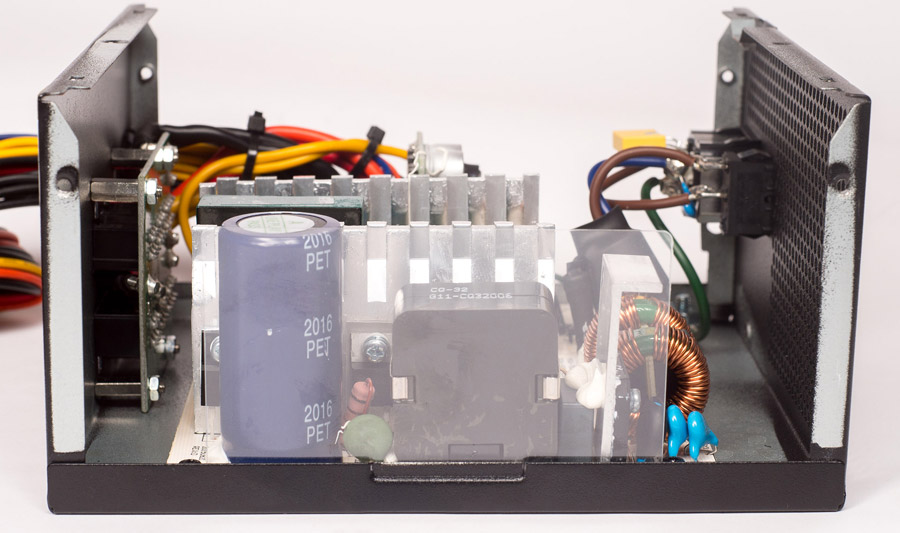

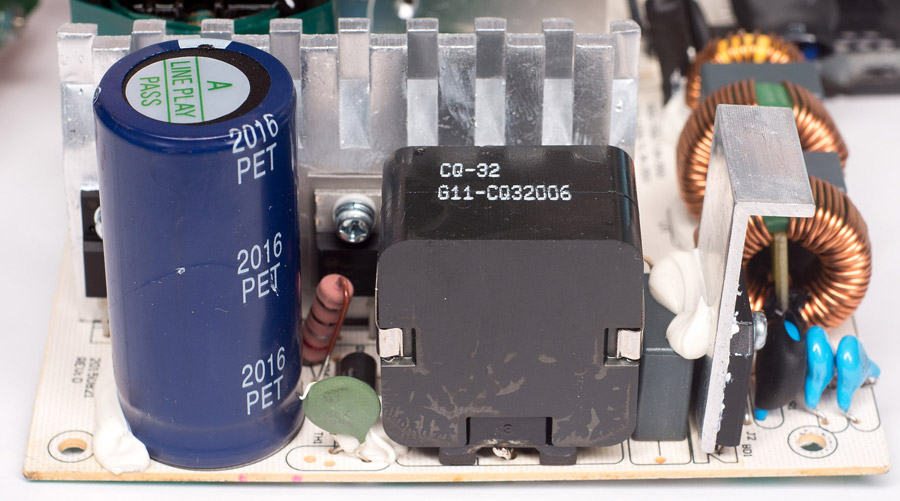

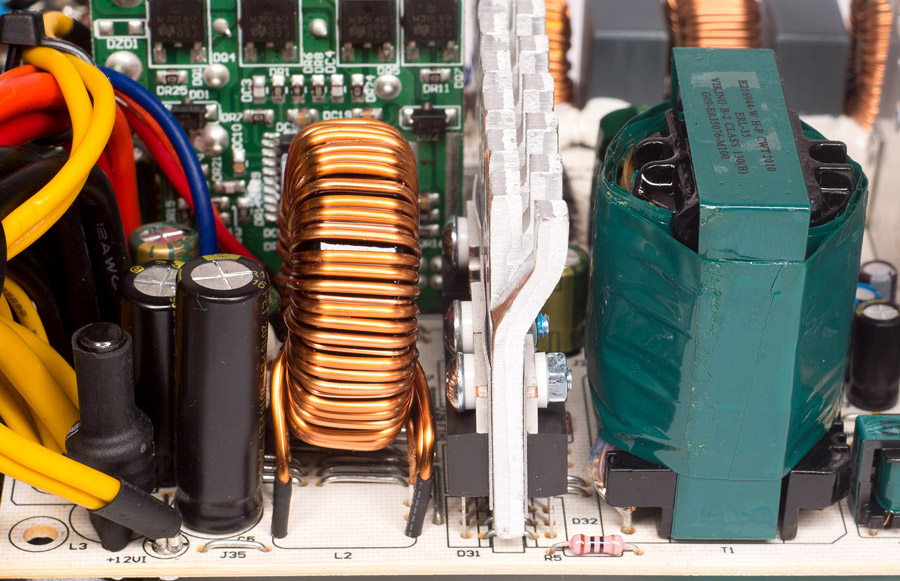

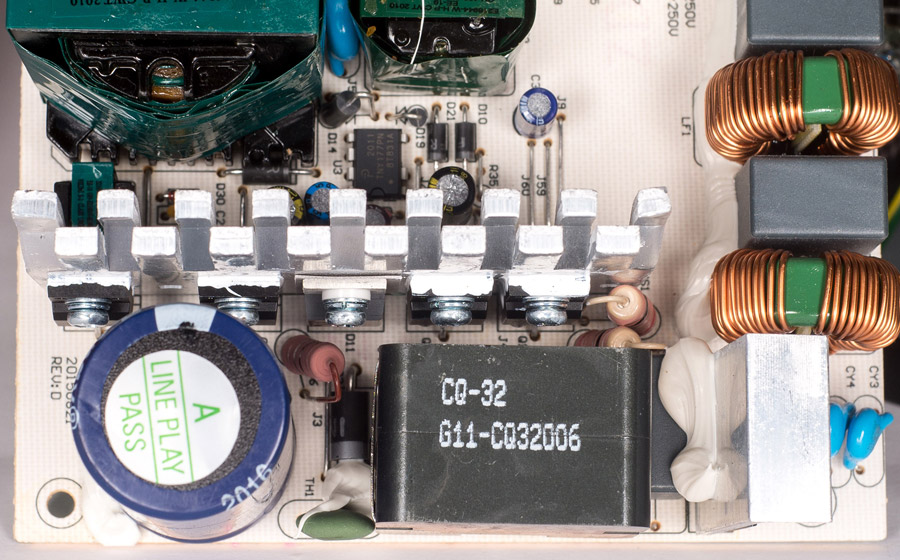

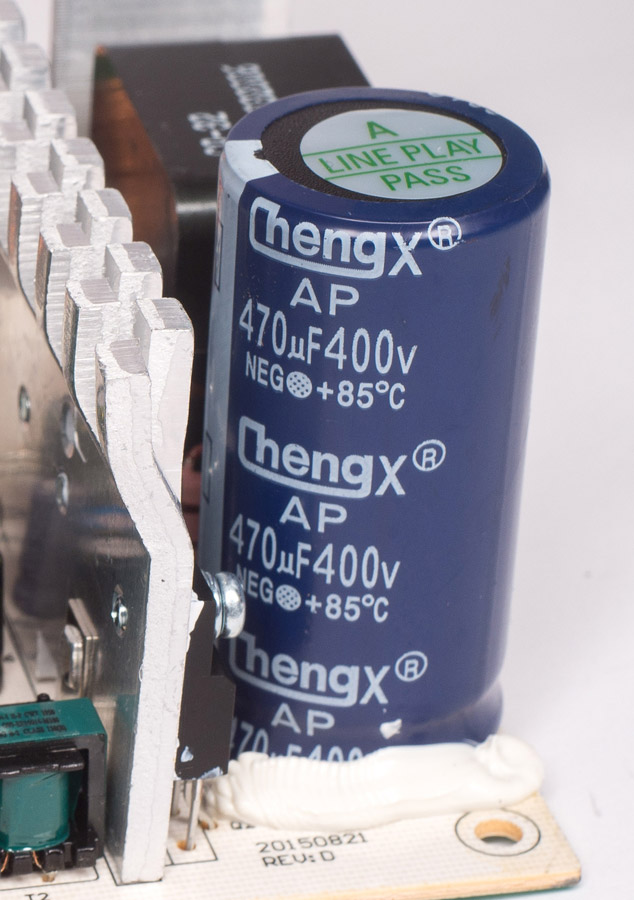

На плате по входу распаян полноценный фильтр импульсных помех, часть его элементов расположена на сетевом разъеме. На входной выпрямитель установлен небольшой радиатор. Блок построен на комбинированном контролере CM6801X, который управляет APFC и преобразователем по линии +12 В. Все силовые компоненты установлены на общий радиатор, пара ключей и диод APFC, тип которых не удалось рассмотреть, и пара транзисторов GP23S60HX (23 A 600 В) включенных в косой мост. Высоковольтный фильтр выполнен на электролитическом конденсаторе емкостью 470 мкФ с рабочим напряжением 400 В и температурой 85°C серии AP производства фирмы ChengX. Ток его заряда ограничивает термистор.

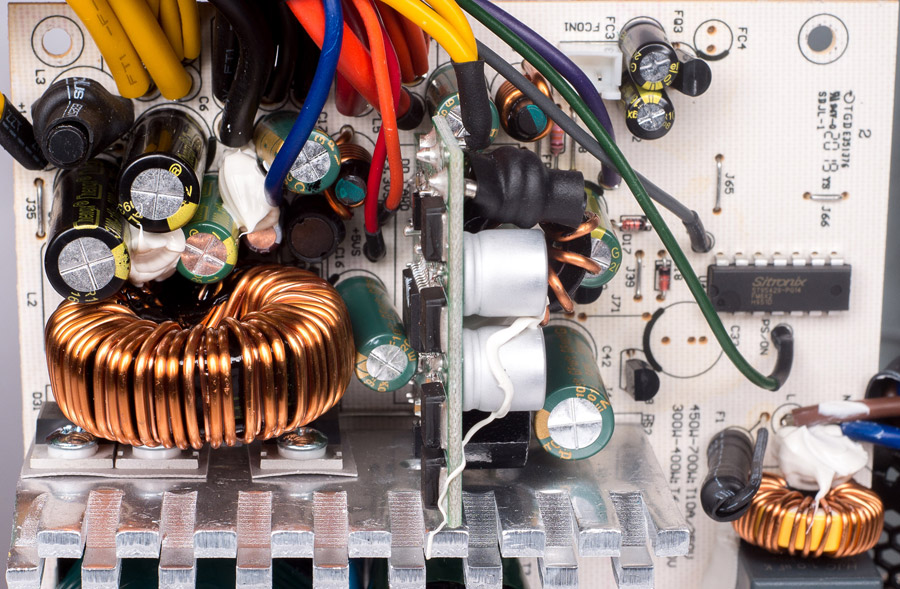

Выпрямитель силового преобразователя по линии +12 В выполнен на паре диодов Шоттки PFR40V60CT (40 А 60 В), включенных параллельно, которые выпрямляют ток с силового трансформатора. Вместо замыкающего диода установлен синхронный выпрямитель на двух транзисторах, их тип рассмотреть не удалось. Выходное напряжение фильтруют электролитические Low ESR конденсаторы на 3300 мкФ 16 В и 2200 мкФ 16 В на 105°C производства фирмы ChengX серия GR. Конденсаторы установлены вплотную к выходному дросселю, что может негативно повлиять на их срок службы.

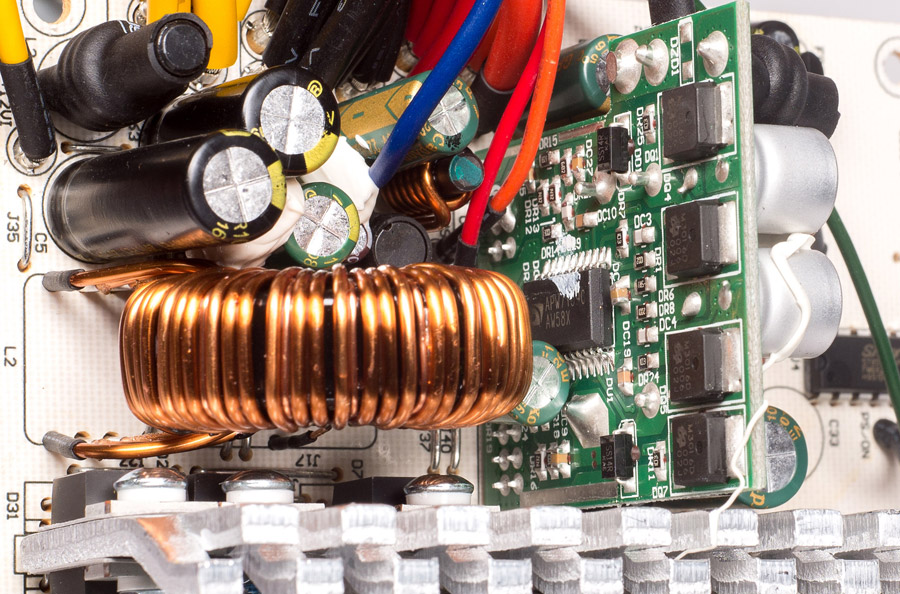

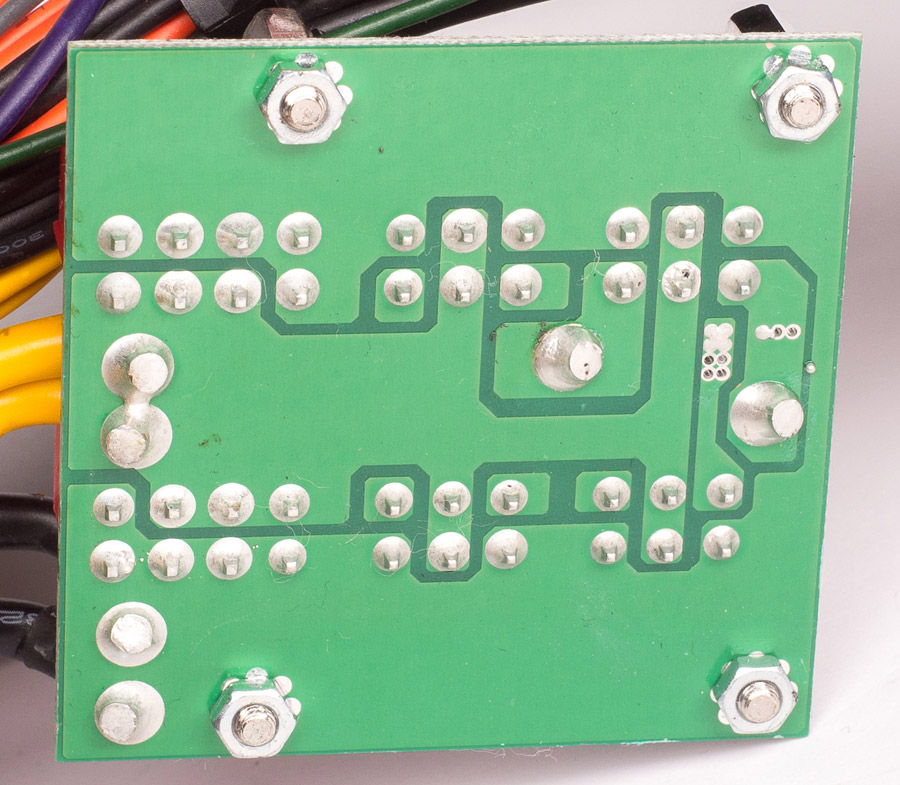

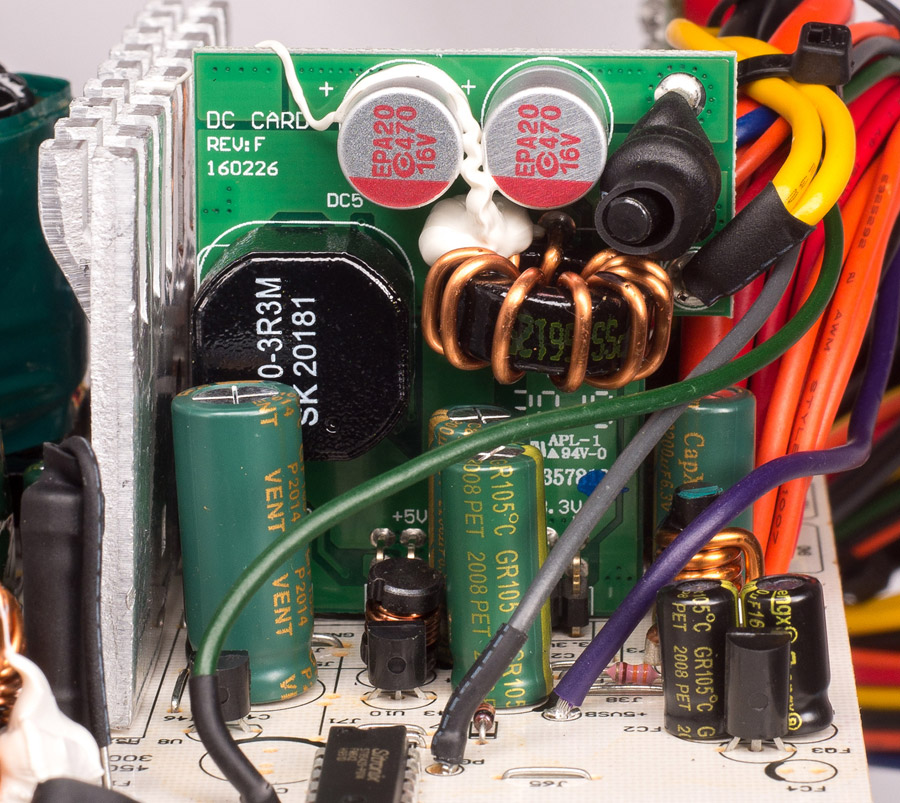

За питание линий +3,3 В и +5 В отвечает понижающий DC/DC-преобразователь, собранный на отдельной плате. Управляет преобразователем двухканальный синхронный ШИМ-контролер APW7159C, который применяется и в дорогих «золотых» блоках питания. Выходные ключи выполнены на полевых транзисторах QM3016D (96 А 30 В). На плате установлены пара полимерных конденсаторов на 470 мкФ 16 В по входу преобразователя, тогда как выходные напряжения фильтруют четыре Low ESR конденсатора емкостью 2200 мкФ напряжением 10 В и рабочей температурой 105°C производства CapXon серии GF. Установлены они на основной плате.

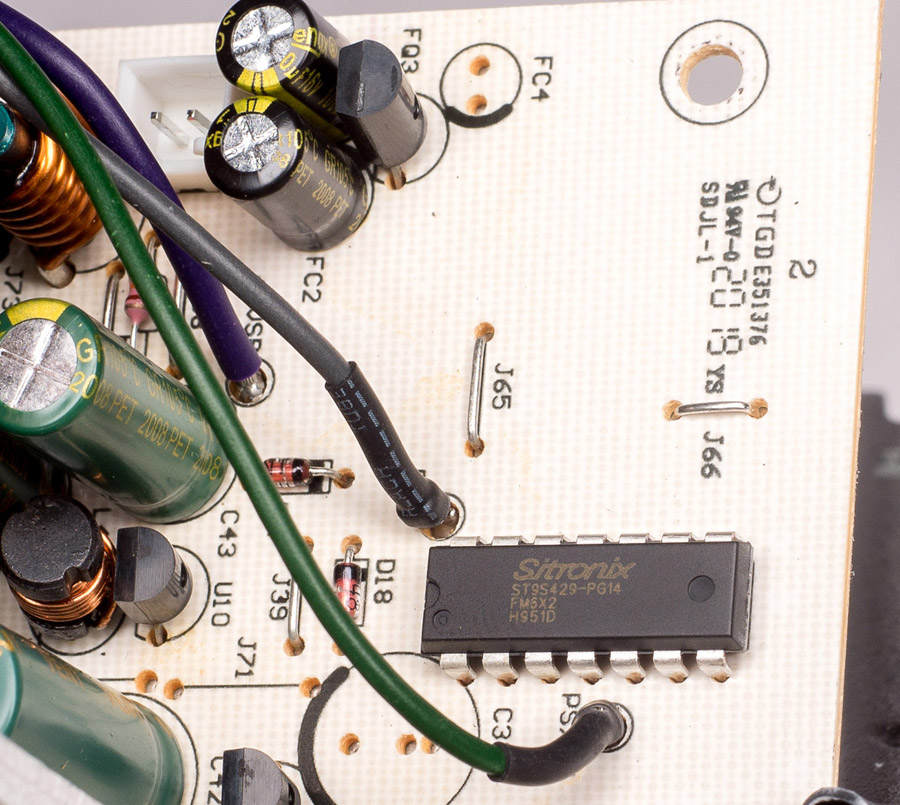

Преобразователь дежурного питания +5VSB выполнен на ШИМ-контроллере TNY177PN, на его выходе установлены электролитические Low ESR конденсатор емкостью 2200 мкФ напряжением 16 В на 105°C производства CapXon серии GF и конденсатор емкостью1500 мкФ напряжением 16 В на 105°C от ChengX серии GR. За выходными напряжениями следит супервизор ST9S429-PG14 от Sitronix.

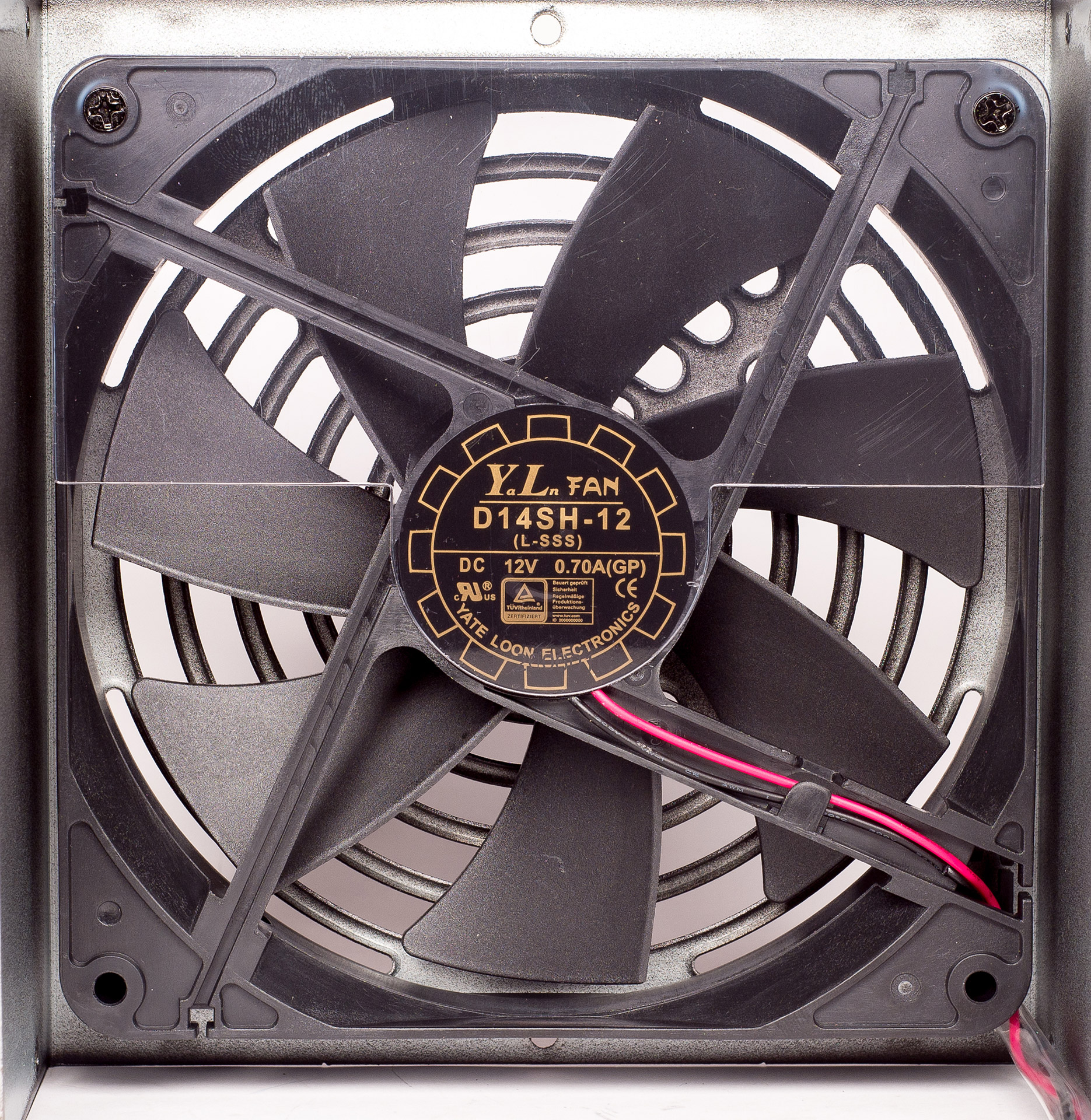

За охлаждение компонентов отвечает вентилятор с маркировкой D14SH-12 (140х140х25 мм 12 В 0,7 A) производства Yate Loon с максимальной частотой вращения 2800 об/мин, уровнем шума 48,5 дБ и двухконтактным подключением. Вентилятор управляется автоматически, при старте блока вентилятор работает на 860 оборотах в минуту и почти не шумит, с ростом температуры термодатчика, установленного на радиатор выходного выпрямителя по линии +12 В, обороты плавно увеличиваются до максимальных.

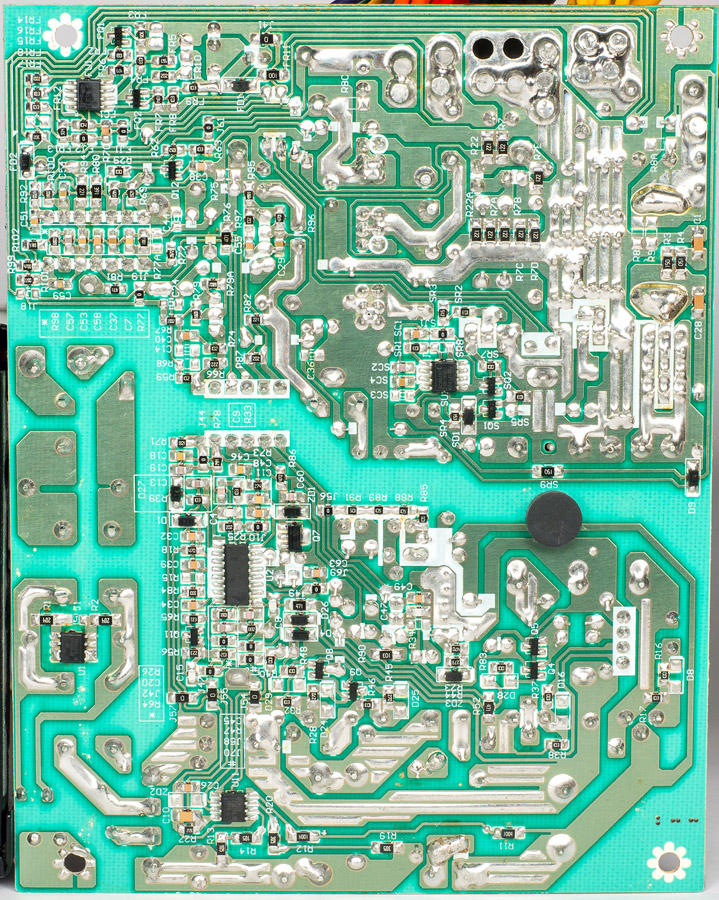

Монтаж и пайка качественные, детали установлены ровно без сильных перекосов, как бывает в совсем бюджетных блоках, плата нормально отмыта от флюса.
Методика тестирования
Тест блока питания проводился с использованием линейной электронной нагрузки со следующими параметрами: диапазоны регулировки тока по линии +3,3 В — 0–16 А, по линии +5 В — 0–22 А, по линии +12 В — 0–60 А. Погрешность измерения тока и напряжения стендом 5%, все контакты для подключения кабелей тестируемого блока питания с одинаковым напряжением включены параллельно и нагружены соответствующим каналом нагрузки. Ток по каждому каналу регулируется плавно и он стабильный независимо от выходного напряжения блока. Для точного измерения напряжений, тока сети и температуры использовался мультиметр Zotek ZT102 с True RMS. Обороты вентилятора замерялись тахометром Uni-T UT372. Для каждой линии питания устанавливался необходимый ток, и замерялось напряжение на контактах нагрузки для учета потерь на проводах.
Результаты тестирования
Первый тест на нагрузочную способность основной линии +12V, ток по линиям +3,3V и +5V был постоянный с общей нагрузкой около 120 Вт.
| Ток нагрузки на линии +12V, А | Напряжение на линии +12 V, В | Мощность нагрузки по линии +12V, Вт | Напряжение на линии +5V при токе 15 А | Мощность нагрузки по линии +5V, Вт | Напряжение на линии +3,3V при токе 14 А | Мощность нагрузки по линии +3,3V, Вт | Общая мощность нагрузки, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,14 | 0 | 5,0 | 75 | 3,33 | 46,6 | 121,6 |
| 5 | 12,11 | 60,5 | 4,99 | 74,9 | 3,31 | 46,3 | 181,7 |
| 10 | 12,09 | 120,9 | 4,98 | 74,7 | 3,3 | 46,2 | 241,8 |
| 15 | 12,07 | 181 | 4,97 | 74,5 | 3,29 | 46,1 | 301,6 |
| 20 | 12,05 | 241 | 4,95 | 74,3 | 3,28 | 45,9 | 361,2 |
| 25 | 12,02 | 300,5 | 4,94 | 74,1 | 3,27 | 45,8 | 420,4 |
| 30 | 12,0 | 360 | 4,93 | 73,9 | 3,26 | 45,6 | 479,5 |
| 35 | 11,97 | 419 | 4,92 | 73,8 | 3,25 | 45,5 | 538,3 |
| 40 | 11,95 | 478 | 4,91 | 73,6 | 3,24 | 45,4 | 597 |
| 45 | 11,93 | 536,8 | 4,9 | 73,5 | 3,23 | 45,2 | 655,5 |
| 50 | 11,90 | 595 | 4,89 | 73,3 | 3,22 | 45,1 | 713,4 |
| 55 | 11,88 | 653,4 | 4,88 | 73,2 | 3,21 | 44,9 | 771,5 |
| Измерения на контактах блока питания | |||||||
| 55 | 12,17 | 669,3 | 5,05 | 75,7 | 3,39 | 47,5 | 792,5 |
По результатам теста имеем хорошую стабилизацию по всем линиям, с плавным снижением всех напряжений с ростом нагрузки. Просадки на максимальной нагрузке не выходят за пределы норм стандарта ATX. Был сделан замер на не нагруженном кабеле SATA для получения выходного напряжения на плате блока питания на максимальной нагрузке без учета сопротивления проводов. Как видим, блок может без проблем выдать все напряжения без просадок ниже номинала. Просадки получаются за счет экономии на проводах, их количества недостаточно для устройства на 750 Вт, а те что есть банально перегружены.
Для проверки нагрузочной способности линий +5V и +3,3V были сделаны тесты при постоянной нагрузке на +12 В для оценки их влияния друг на друга.
| Ток нагрузки на линии +3,3V, А | Напряжение на линии +3,3 V, В | Ток нагрузки на линии +5V, А | Напряжение на линии +5V, В | Ток нагрузки на линии +12V, А | Напряжение на линии +12V, В |
|---|---|---|---|---|---|
| 0 | 3,35 | 0 | 5,1 | 15 | 12,16 |
| 0 | 3,35 | 5 | 5,07 | 15 | 12,15 |
| 0 | 3,35 | 10 | 5,05 | 15 | 12,14 |
| 0 | 3,35 | 15 | 5,02 | 15 | 12,13 |
| 5 | 3,34 | 0 | 5,1 | 15 | 12,16 |
| 10 | 3,34 | 0 | 5,1 | 15 | 12,15 |
| 15 | 3,33 | 0 | 5,1 | 15 | 12,15 |
| 15 | 3,33 | 15 | 5,0 | 15 | 12,07 |
По результатам теста имеем отличную стабилизацию по линиям +3,3V и +5V, перекосы нагрузки почти никак не влияют друг на друга и на линию +12V.
Тест эффективности блока проводился при напряжении сети 230 В.
| Мощность нагрузки, % | Мощность нагрузки, Вт | Потребляемый ток сети, А | Напряжение сети, В | КПД, % |
|---|---|---|---|---|
| 25 | 187 | 0,94 | 233 | 85,4 |
| 50 | 375 | 1,84 | 232 | 87,8 |
| 75 | 562 | 2,89 | 230 | 84,5 |
| 100 | 750 | 3,94 | 228 | 83,5 |
Эффективность данного блока укладывается в стандарт 80 Plus Bronze при 230 В.

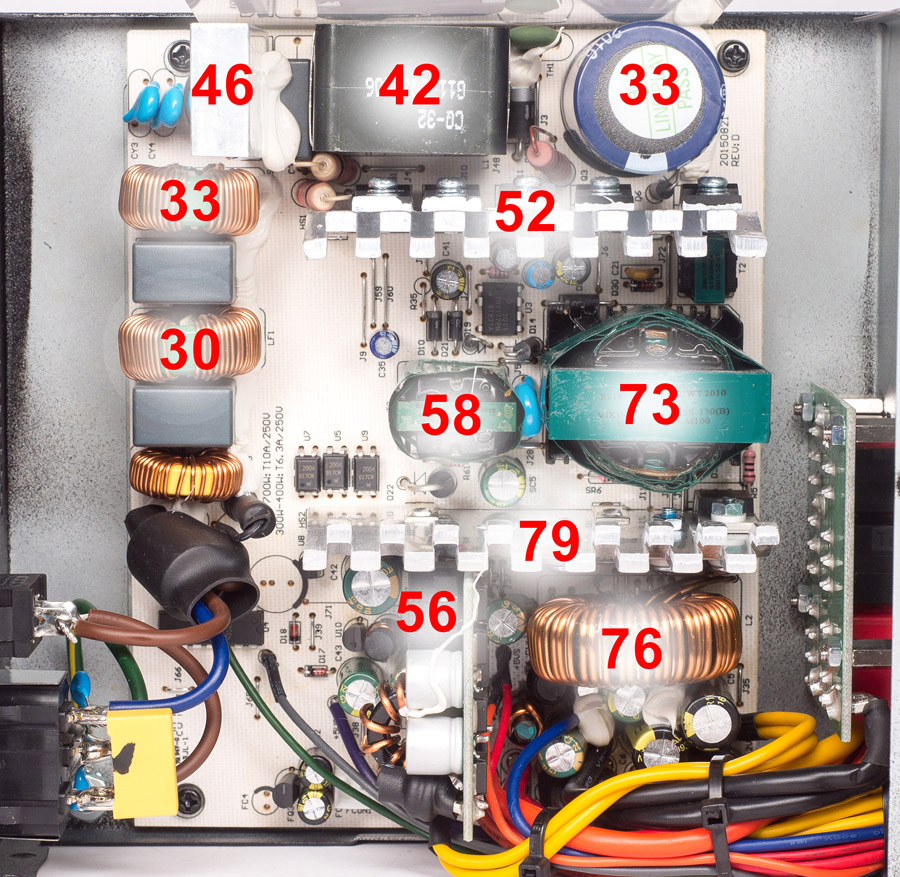

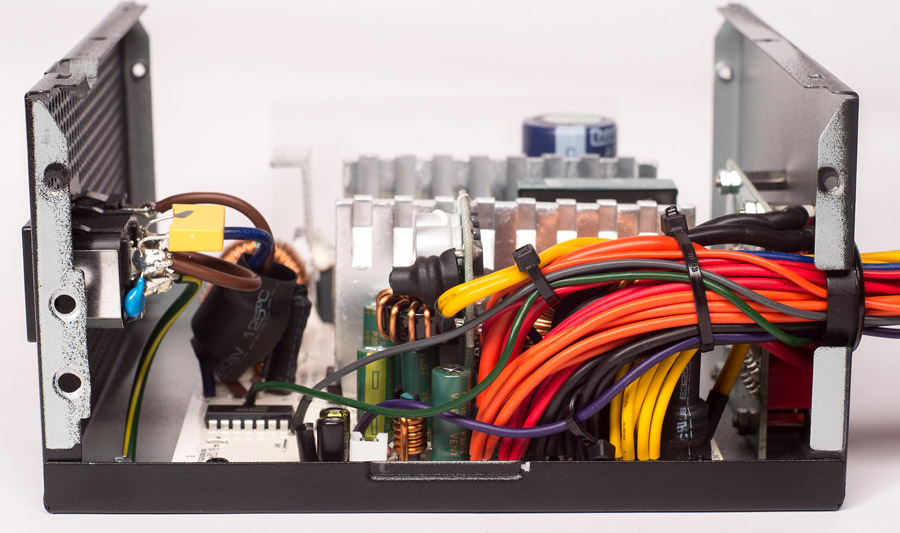

Тест на нагрев компонентов блока проводился при температуре воздуха в помещении 21 °С, с помощью панели Scythe Kaze Master Pro, датчики которой были закреплены на основных компонентах блока, на силовом трансформаторе была закреплена термопара от мультиметра Zotek ZT102, блок нагружался на максимальную мощность и работал пока температура силового трансформатора не стабилизировалась. Показания панели Scythe фиксировались после этого снималась крышка блока и проводились замеры температур остальных компонентов. Результаты указаны на следующем фото платы блока:
Температуры большинства компонентов типичные для современных блоков питания, немного высоковата только температура радиатора выпрямителя по линии +12 В, сказывается применение диодов, но даже в таком варианте температуры не критичные. При длительной максимальной нагрузке обороты вентилятора охлаждения поднялись до 2160 оборотов в минуту, шум при этом был громче остальных вентиляторов стенда.
Выводы
Протестированный Qube QBC-CSB-750W-80B типичный бюджетный блок питания, с применением недорогих электронных компонентов, но с качественной сборкой. В плюсы можно записать наличие в нем DC/DC-преобразователей, а в минусы — шумный вентилятор и не очень толстые кабели. Ситуация в этом плане не уникальна, все аналогичные блоки питания страдают такими же проблемами. Используемая в QBC-CSB-750W-80B платформа проверенная и достаточно надежная, будет работать нормально и долго, если не пытаться все время снимать полную мощность. Учитывая, что подобные блоки питания ставятся максимум в среднеуровневые ПК без какого-либо серьезного разгона, рассмотренной модели хватит с запасом, при этом напряжения будут держаться без просадок, а температуры станут значительно ниже, что приведет к заметному снижению уровня шума и продлению срока службы устройства.
