Продукция американской компании Raidmax давно присутствует на отечественном рынке, даже периодически мелькала на страницах нашего сайта в новостной колонке, но ни разу не была у нас на тестировании. В ближайшее время мы постараемся уделить больше внимания этому бренду и начнем, пожалуй, с блоков питания.
Первым, кто предстанет перед вами, будет решение серии Scorpio. Отличительной чертой блоков питания этой линейки является 135-мм вентилятор с синей крыльчаткой, соответствие требованиям энергоэффективности 80 Plus Bronze, одна линия +12V и «полумодульная» конструкция. Модельный ряд состоит из пяти устройств мощностью от 535 до 1000 ватт, а на тестирование к нам попало самое старшее из них.
Raidmax Scorpio 1000W (RX-1000AP-S)

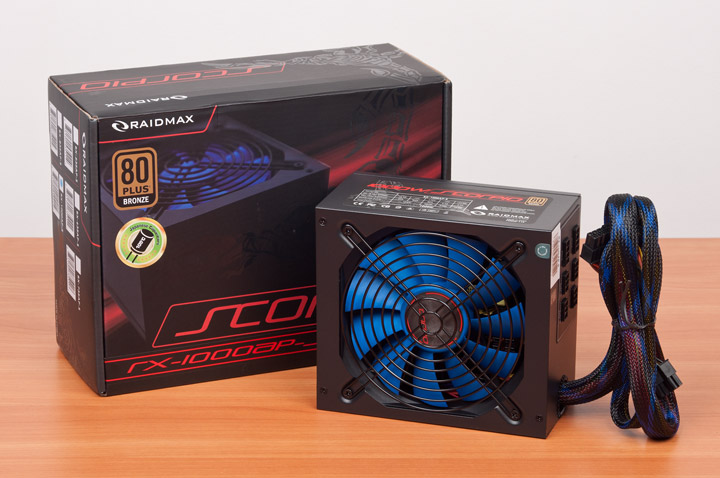

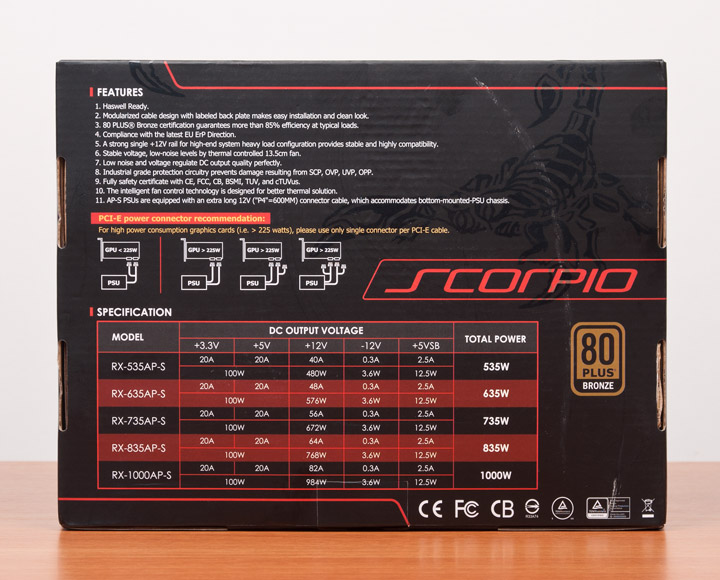

Блок поставляется в черно-красной коробке, на которой изображен источник питания и символ самой серии, т.е. скорпион. На обратной стороне указаны особенности и технические характеристики всех решений из линейки Scorpio.

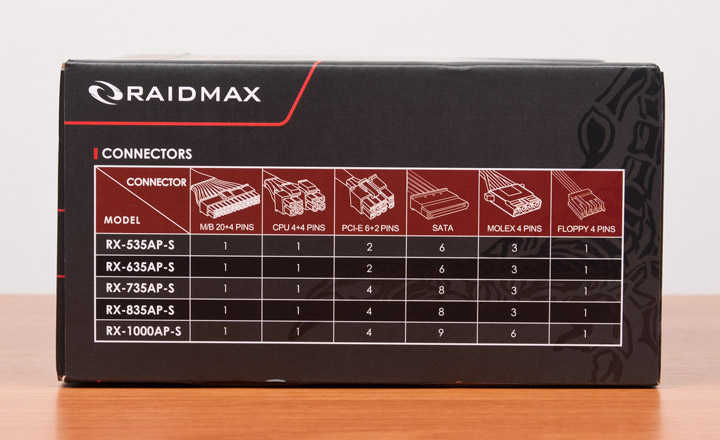

На одной из граней расположена таблица с описанием количества тех или иных разъемов для питания компонентов ПК.

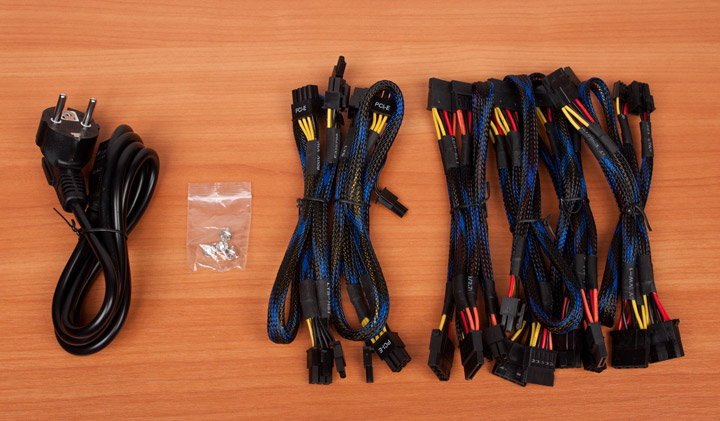

С блоком пользователь получит также сетевой шнур, комплект монтажных винтиков и набор отстегивающихся кабелей. Скромно, но вполне достаточно для сборки системы.
Шлейфы питания материнской платы (50 см) и процессора (4+4; 60 см) несъемные, остальной комплект следующий:
- два с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (50 см);
- три с тремя разъемами питания для SATA-устройств и одним для IDE (50+15+15+15 см);
- один с тремя разъемами питания для IDE-устройств и одним для FDD (50+15+15+15 см).
Как видим, при мощности 1000 Вт блок оснащен лишь двумя кабелями питания для видеокарт. Это очень мало, даже если собрать систему с парой прожорливых адаптеров и, например, третий придется подключать через переходники. Все шлейфы заключены в черно-синюю нейлоновую оплетку.

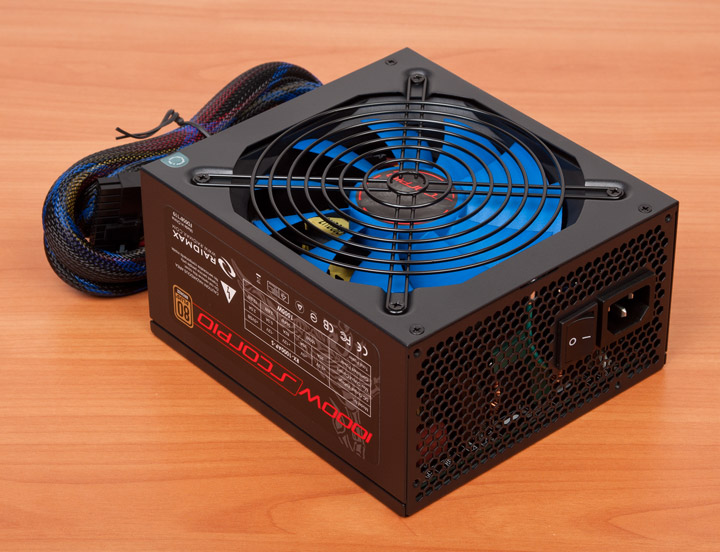

Внешне блок выглядит стандартно, как для решений, рассчитанных на розничный рынок. Черный корпус и такого же цвета проволочная решетка, защищающая крупный вентилятор, для последнего времени стали уже привычным явлением. Глубина устройства составляет 165 мм.

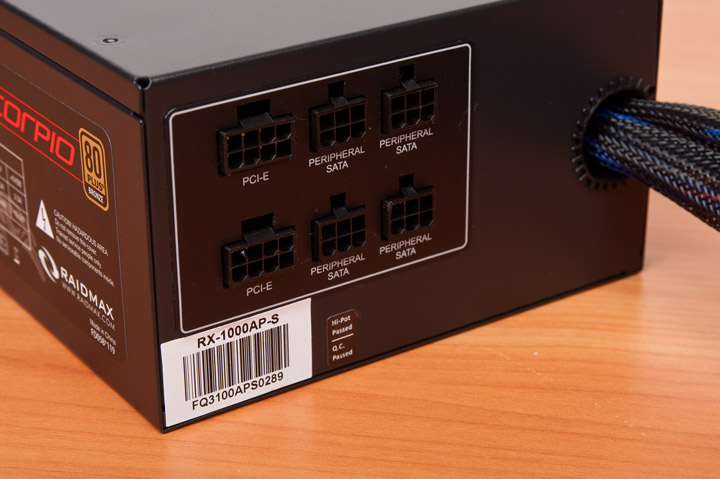

На внутренней стенке присутствуют разъемы для отстегивающихся шлейфов. Все они подписаны и выполнены с разными размерамм, так что, перепутать при подключении не выйдет.

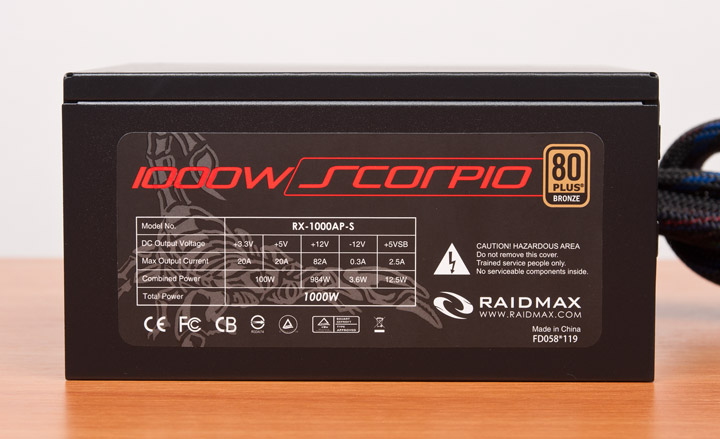

По своим характеристикам RX-1000AP-S отвечает современным тенденциям, когда основная нагрузка смещена в сторону линии +12V, причем блок на ней может выдать почти свою полную мощность. И эта особенность его сильно отличает от младших моделей.
Комбинированная мощность низковольтных каналов не превышает 100 Вт, что достаточно для нынешних ПК. Остальные каналы также на современном уровне.
| Raidmax Scorpio RX-1000AP-S | +3.3V | +5V | +12V1 | –12V | +5Vsb |
|---|---|---|---|---|---|
| Макс. ток нагрузки, А | 20 | 20 | 82 | 0,3 | 2,5 |
| Комбинированная мощность, Вт | 100 | 984 | 3,6 | 12,5 | |
| Общая максимальная мощность, Вт | 1000 | ||||
Блок питания оснащен защитами от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, также присутствует автоматическая регулировка оборотов вентилятора. Наличие модуля APFC и диапазон сетевого напряжения, от которого может работать устройство, нигде не указаны.

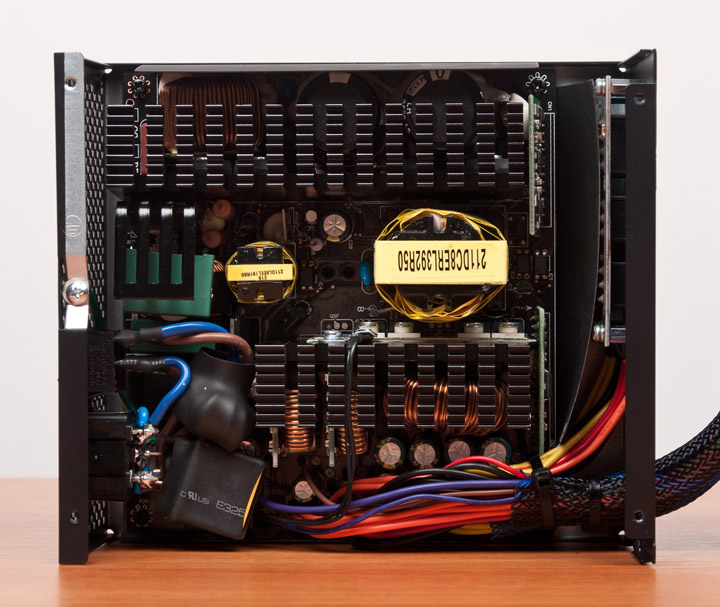

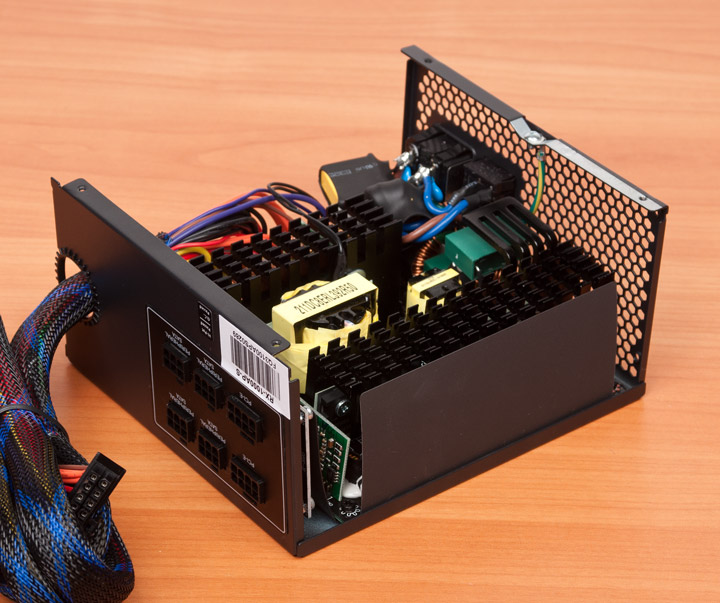

Снимаем крышку и видим обычную схему с синхронным выпрямителем на выходе с независимой стабилизацией для напряжений +3,3 и +5 В, реализованной за счет DC-DC-преобразователей.
Монтаж плотный, лишь немного свободного места возле импульсного трансформатора. К сборке особых претензий нет.

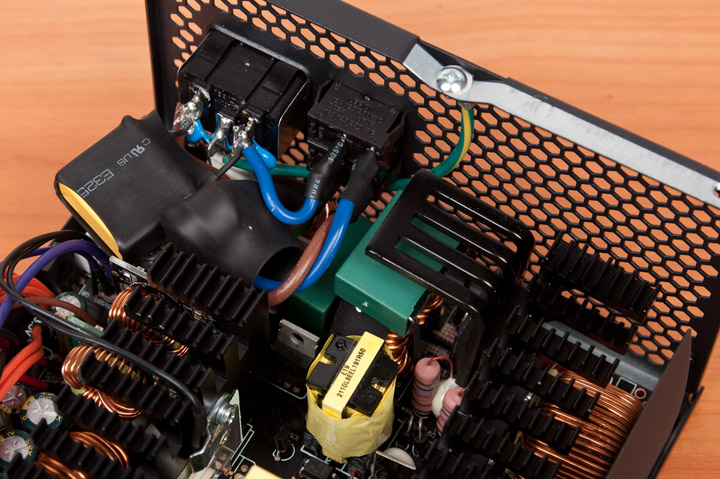

Из-за недостатка места компоненты входного фильтра нагромождены друг на друга, но к счастью здесь никакой экономии не заметно, все на месте.

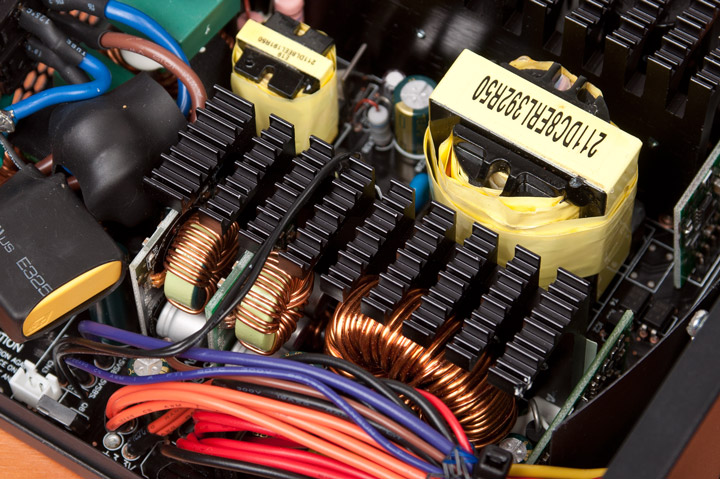

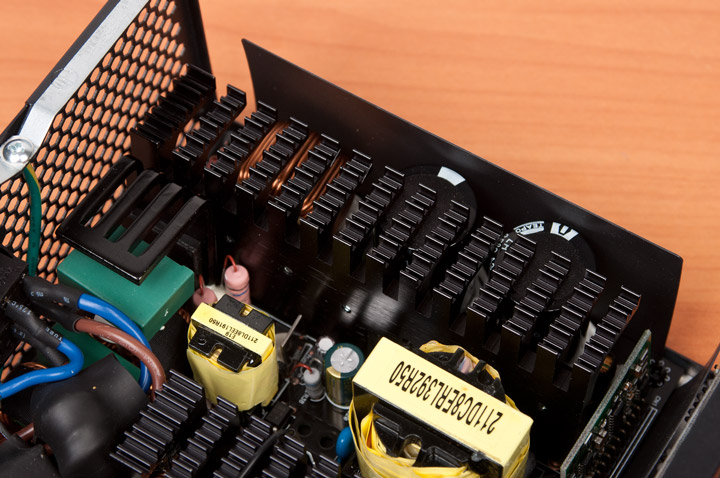

Радиаторы охлаждения силовых элементов также не испытывают никакой экономии, визуально занимая почти треть площади блока питания. Охладитель для компонентов модуля APFC и ключевых транзисторов общий, соединенный к тому же с радиатором диодных мостов.

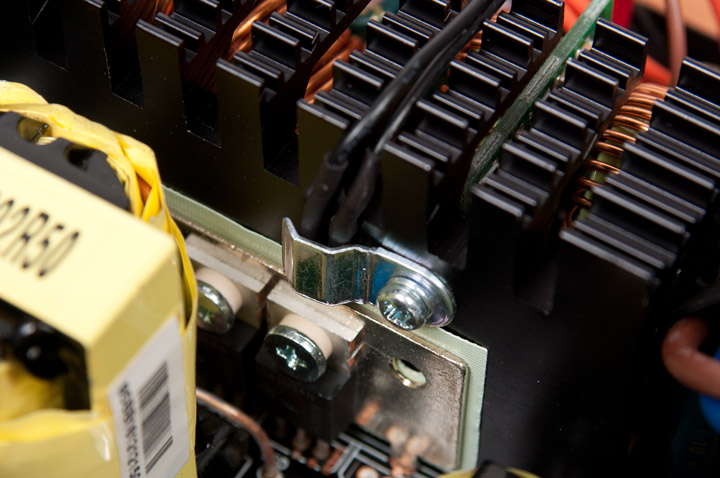

На радиаторе выходных транзисторов интересным образом реализовано крепление датчика температуры — посредством прижимной пластины. Если честно, то такой способ давно не встречался.

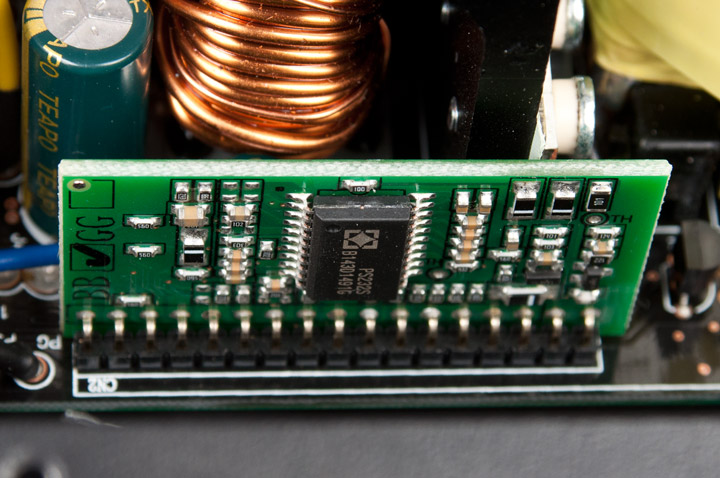

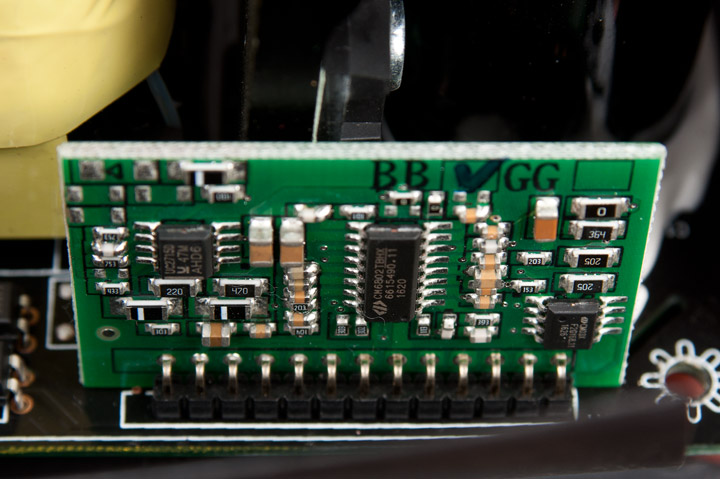

Очень плотный монтаж компонентов сказался на расположении управляющих микросхем — все они размещены на отдельных платках. Так, на одной из них находится ШИМ-контроллер CM6802TBHX, который также отвечает за модуль активной коррекции мощности, а рядом с ним, на еще одной плате, чип мониторинга PS232S.

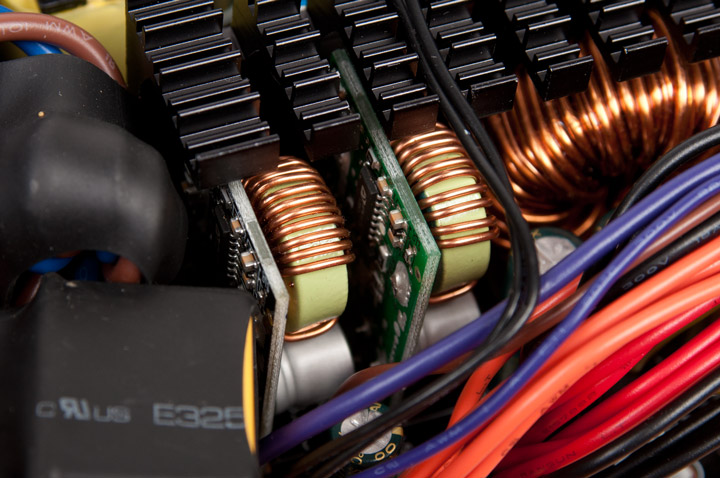

Преобразователи для линий +3.3V и +5V выполнены на базе микросхем APW7073 и тоже находятся на разных платках под радиатором для транзисторов синхронного выпрямителя.

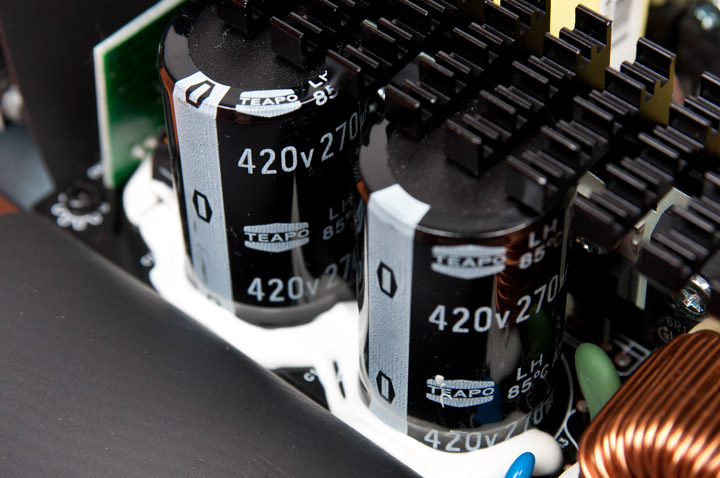

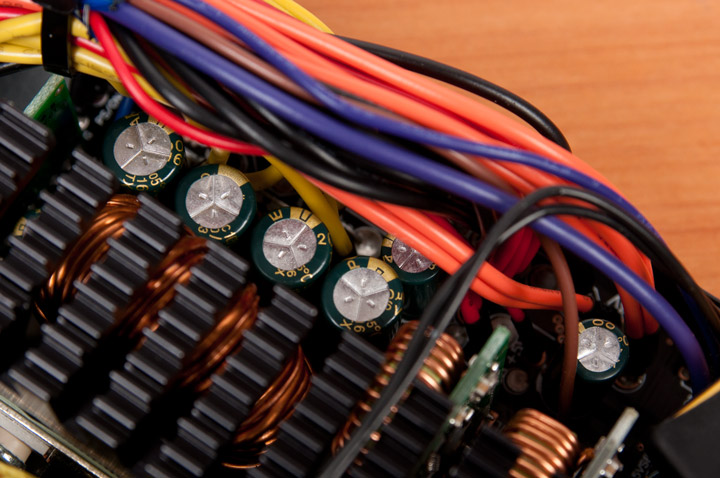

Наблюдательный читатель, наверное, заметил на упаковке лейбл Japanese Capacitors. Но не стоит обольщаться — никаких японских конденсаторов нами обнаружено не было, внутри стоят обычные Teapo. На входе можно увидеть две штуки емкостью 270 мкФ с рабочим напряжением 420 В. Возможно, в DC-DC-преобразователях используются японские полимерные конденсаторы, а может упаковка универсальная для различных версий блоков питания серии Scorpio. Но в любом случае, согласитесь, пользователей это несколько вводит в заблуждение.

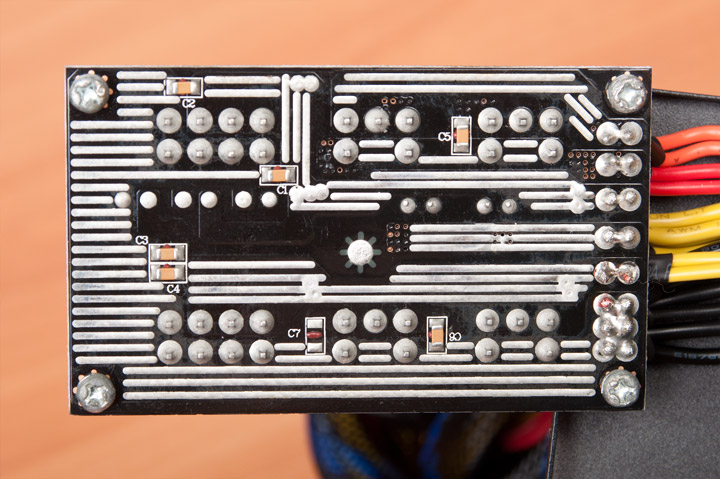

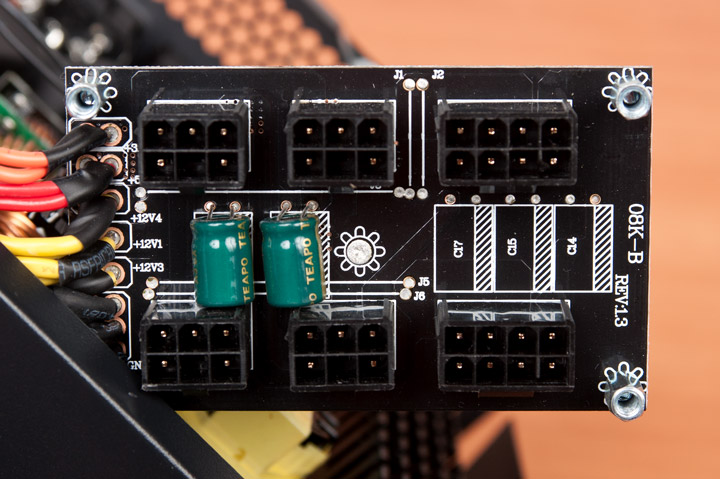

На плате с разъемами для отстегивающихся кабелей есть немного SMD-конденсаторов и электролитических емкостей, но и тут они производства Teapo.

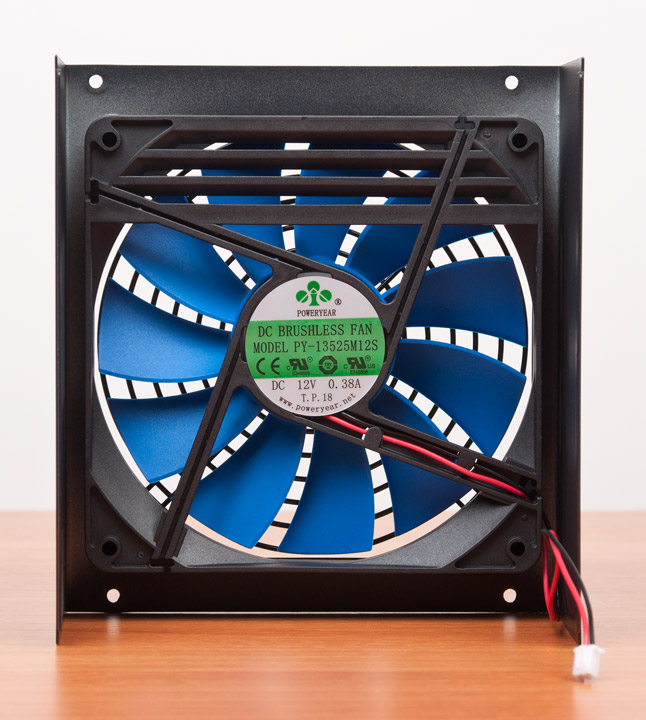

Охлаждается блок 135-мм вентилятором PY-13525M12S компании PowerYear, основанным на втулке скольжения. Его максимальная скорость вращения составляет около 2500 об/мин, а подключается он двухконтактным кабелем. С одной стороны корпуса вентилятора есть решетка, которая должна ослабить в том месте поток воздуха для того, чтобы его основная масса пошла в более горячую часть блока питания. Признаюсь, такая задумка инженеров мной встречается впервые, обычно в том месте прикручивается пластина из платика.
По шумовым характеристикам ничем выдающимся вентилятор не выделяется, в простое и во время игры он вращается с частотой около 690 об/мин, что не особо сказывается на общий фон. Но с ростом нагрузки до максимальной, его скорость поднимается до 1680 об/мин и о какой-либо тишине говорить уже не приходиться.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
- материнская плата: ASUS Maximus VIII Formula (Intel Z170);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
- видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
- накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.
Также для максимальной нагрузки была собрана следующая система:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в оконном режиме с разрешением 640х480.
Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

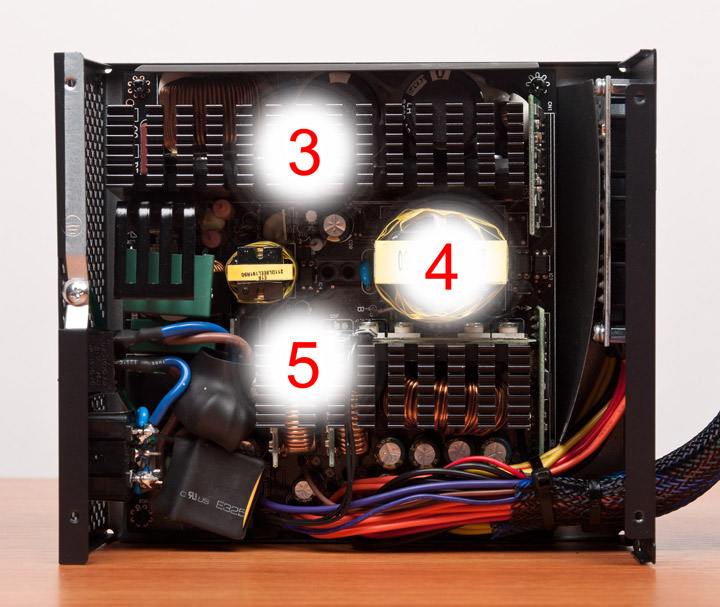

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| GTX 770 | GTX 770 | GTX 295 SLI (LGA1366) | |
|---|---|---|---|
| Режим | Idle | Burn, Game+LinX | Burn, OCCT |
| Потребляемая мощность, Вт | 52 (42) | 371 (315) | 1069 (890) |
| Линия +3.3V, В | 3,34 (+1,2) | 3,34 (+1,2) | 3,25 (–1,5) |
| Линия +5V, В | 5,03 (+0,6) | 5,03 (+0,6) | 4,96 (–0,8) |
| Линия +12V1 (MB), В | 12,05 (+0,4) | 12,03 (+0,25) | 11,95 (–0,4) |
| Линия +12V2 (CPU), В | 12,06 (+0,5) | 12,04 (+0,33) | 11,98 (–0,16) |
| Линия +12V3 (VGA1), В | 12,06 (+0,5) | 11,97 (–0,25) | 11,85 (–1,25) |
| Линия +12V4 (VGA2), В | 12,06 (+0,5) | 12,06 (+0,5) | 11,84 (–1,35) |
| Скорость вращения вентилятора, об/мин | 680 | 690 | 1688 |
| Термодатчик №1 | 24,5 | 24,9 | 24,4 |
| Термодатчик №2 | 27 | 29,3 | 29,9 |
| Термодатчик №3 | 29,3 | 36,9 | 52 |
| Термодатчик №4 | 36,1 | 44,5 | 63,1 |
| Термодатчик №5 | 29,3 | 48,2 | 71,1 |
Судя по результатам перед нами средний по возможностям блок питания. В простое и при умеренной игровой нагрузке он демонстрирует неплохие показатели, но с увеличением уровня потребления до ~850 ватт наблюдаются просадки по всем линиям. К счастью, все находится в пределах нормы и даже не выходит за 2% границу. Конечно, дальнейший рост нагрузки может усугубить ситуацию, и в целом понятно, почему блок не оснастили возможностью подключения третьей видеокарты.
Выводы
Выйдя на рынок в 2000 году, Raidmax закрепила за собой имя производителя стильных и доступных решений, которые особо ценили в свое время любители моддинга, а также энтузиасты и заядлые геймеры. Пока остальные вендоры делали неуверенные шаги в «одомашнивании» дизайна ПК, компания знала, чем завоевать сердца пользователей, которым уже надоели унылые серые ящики. За свою долгую историю она нисколько себе не изменила и по-прежнему предлагает внешне интересные продукты и решения для моддеров.
Протестированный блок питания RX-1000AP-S серии Scorpio по своим возможностям занимает средние позиции, комплектуется минимумом необходимых аксессуаров, но при этом обладает отстегивающимися кабелями, интересным внешним видом и, что самое главное, самой доступной, как для «киловаттника», ценой — ниже 80 долларов в местной рознице! Невысокий уровень шума при средней нагрузке также можно отнести к плюсам устройства. И все бы ничего, если бы только не два кабеля питания видеокарт — рассмотренная модель однозначно может больше, чем два прожорливых адаптера. Но, судя по всему, производитель решил таким образом подстраховаться. В конечном итоге, Raidmax RX-1000AP-S можно порекомендовать тем, кому необходимо 850–950 Вт для системы, при этом бюджет сильно ограничен. Если потребуется запитать три-четыре маломощных видеокарты, то на помощь придут переходники, но искать их придется уже самостоятельно.
