Титановое трио. Обзор блоков питания Seasonic Prime Titanium мощностью 650, 750 и 850 Вт

Блоки питания с коэффициентом полезного действия 80% и выше давно вошли в наш обиход и решения с худшими характеристиками встречаются лишь у самых доступных брендов. А ведь 15 лет тому назад КПД 67% был отличным показателем, тогда как 72% могли похвастаться лишь редкие продукты. Стоит напомнить, что номинальная мощность устройств того времени составляла каких-то 200–300 Вт и перерасход энергии на 50–100 Вт вряд ли кто-то ощущал, учитывая, что потребляемая мощность даже самой производительной тогда системы не превышала уровень потребления современного топового процессора!

Ближе к середине прошлого десятилетия аппетиты компьютерных компонентов начали заметно расти и лишний нагрев воздуха вряд ли бы и дальше устраивал индустрию, поэтому в 2004 году были представлены идеи спецификации 80 Plus. Этот стандарт позволял бы сертифицировать блоки питания с КПД 80% при 20-, 50- и 100-процентной нагрузке на устройство. Через год инициативу поддержала компания Sea Sonic, выпустив первый продукт с такими характеристиками, а чуть позже требования 80 Plus были добавлены в стандарт энергоэффективности Energy Star. В последующие годы число участников сертификации росло, а спецификации расширялись за счет новых уровней эффективности с градацией 2–3%: Bronze, Silver, Gold и Platinum. Последний подразумевал уже КПД на уровне 90–94% в зависимости от нагрузки. Но во всех этих категориях не учитывается тот факт, что при нагрузке до 20% от номинальной мощности блока КПД устройства отличается от заявленных характеристик не в лучшую сторону, а это в большинстве случаев режим простоя системы или работа в нетребовательных программах. Поэтому в ряд эффективности стандарта 80 Plus была добавлена еще одна категория — Titanium, которая подразумевает коэффициент полезного действия на уровне 90% для 10% нагрузке, т.е. ПК во время бездействия позволит сэкономить еще несколько ватт.

В этом обзоре мы познакомимся с тремя моделями блоков питания серии Prime Titanium компании Sea Sonic, которые сертифицированы по последнему стандарту 80 Plus и обеспечивают нагрузку мощностью 650, 750 и 850 Вт.

Seasonic Prime Titanium

Блоки поставляются в крупных черно-серебристых коробках с лаконичным дизайном, на обратной стороне которых указаны основные отличительные особенности устройств, а на гранях вся необходимая техническая информация.

Производитель особо акцентировал внимание на использовании вентилятора с гидродинамическим подшипником, гибридную систему охлаждения, знакомую еще по «золотым» решениям, слабую пульсацию и возможность работы системы при краткосрочном пропадании сетевого напряжения, а именно около 30 мс, что выше стандартного значения почти в два раза. Также на упаковке указан срок гарантии, который составляет 10 лет. Надпись сразу же бросается в глаза, так что, потенциальный покупатель вряд ли пройдет мимо, увидев ее. Но здесь есть небольшая оговорка — гарантия на устройства разработчиком была увеличена до 12 лет, что, согласитесь, очень даже немало! Это также касается выпущенных ранее блоков и справедливо для украинского рынка. Приобретенные за границей решения в случае проблем придется отправлять за свой счет.

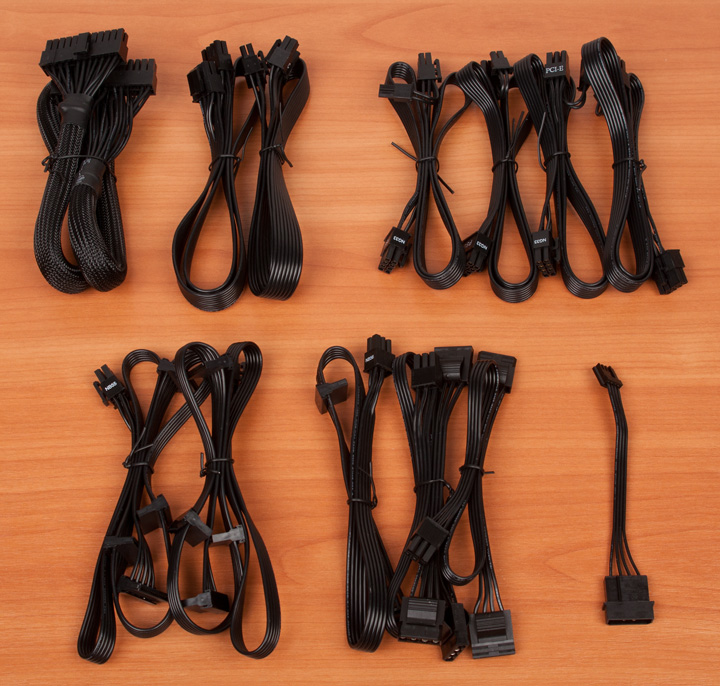

Комплект поставки у Seasonic как всегда на высоте. С каждым блоком поставляется руководство пользователя и краткая инструкция по установке устройства, две наклейки, комплекты монтажных болтиков, нейлоновых стяжек и стяжек-липучек, велюровый чехол и сетевой шнур. Кроме того, пользователь найдет также набор отстегивающихся кабелей, который отличается по количеству в зависимости от модели. Для 850 Вт это:

• один для питания материнской платы (60 см);
• два с 8-контактными (4+4) разъемами для питания процессора (65 см);
• шесть с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (75 см);
• два с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
• один с двумя разъемами питания для SATA-устройств (35+13 см);
• один с тремя разъемами питания для IDE-устройств (45+12+12 см);
• один с двумя разъемами питания для IDE-устройств (35+13 см);
• переходник для питания FDD (11 см).

С моделью на 750 ватт количество кабелей для питания видеокарт уменьшено до четырех:

• один для питания материнской платы (60 см);
• два с 8-контактными (4+4) разъемами для питания процессора (65 см);
• четыре с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (75 см);
• два с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
• один с двумя разъемами питания для SATA-устройств (35+12 см);
• один с тремя разъемами питания для IDE-устройств (45+13+13 см);
• один с двумя разъемами питания для IDE-устройств (36+13 см);
• переходник для питания FDD (11 см).

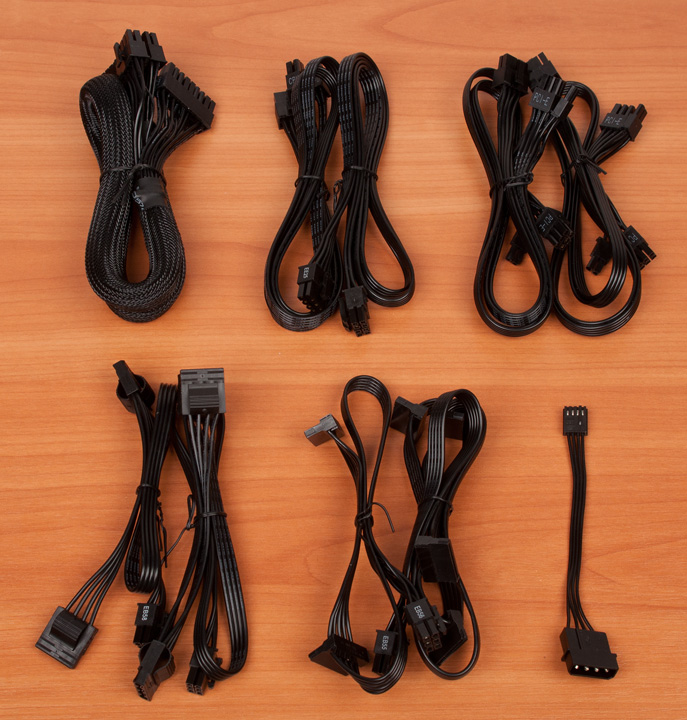

А вот для младшего устройства изменения коснулись как количества, так и исполнения — есть лишь два шнура с двумя разъемами для видеокарт каждый:

• один для питания материнской платы (60 см);
• два с 8-контактными (4+4) разъемами для питания процессора (65 см);
• четыре с двумя 8-контактными (6+2) разъемами для питания видеокарт PCI-E (67 см);
• один с четырьмя разъемами питания для SATA-устройств (45+12+12+12 см);
• один с двумя разъемами питания для SATA-устройств (35+12 см);
• один с тремя разъемами питания для IDE-устройств (45+13+13 см);
• один с двумя разъемами питания для IDE-устройств (36+13 см);
• переходник для питания FDD (11 см).

Кабель для питания материнской платы заключен в нейлоновую оплетку, остальные выполнены модными нынче плоскими. Исполнение шлейфов питания видеокарт у старших блоков, особенно у 850-ваттного, позволяют без проблем подключить четыре, а то и шесть видеоадаптеров с одним разъемом. Неплохой вариант для постройки «фермы» по добыче крипто-валюты, жаль только, дорогой.

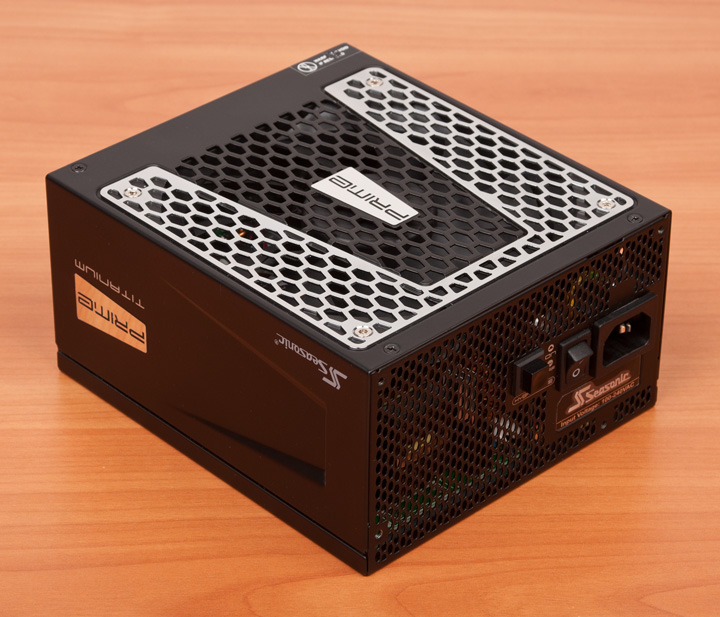

Внешне устройства выглядят неплохо, скорее даже солидно. Черный корпус со штампованной решеткой и U-образной вставкой из нержавеющей стали, а также с «воздухозабортниками» по краям — все сделано, чтобы подчеркнуть уровень блоков питания. Глубина корпуса составляет 170 мм и это надо учитывать, если один из этих блоков будет устанавливаться в компактный ПК.

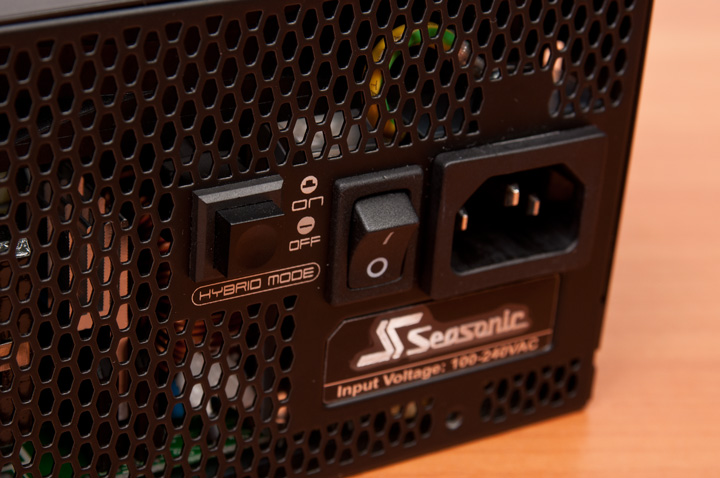

На задней панели помимо сетевого выключателя присутствует кнопка активации гибридного режима системы охлаждения, которая позволяет вентилятору бездействовать при неполной нагрузке. Учитывая КПД блоков, вполне реальна пассивная работа во время серфинга в сети Интернет или даже жарких баталий в играх. Так ли это мы проверим чуть позже, во время тестирования.

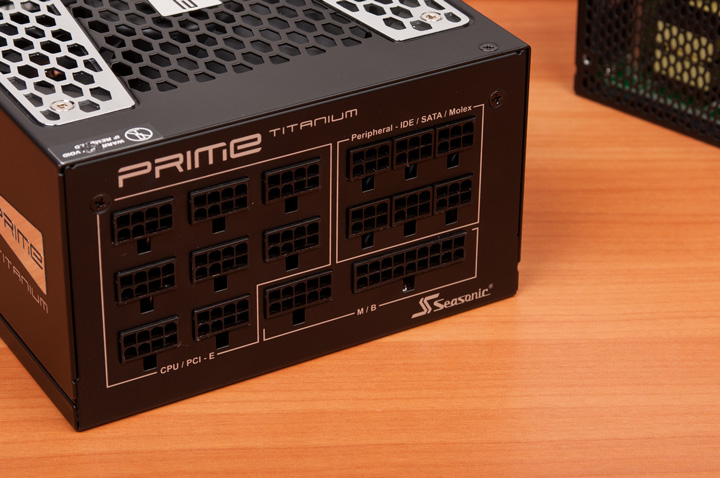

Внутренняя стенка изобилует всеми необходимыми разъемами в том количестве, которое соответствует каждой модели и лишний кабель уже не получится подключить. Разъемы для каждого типа нагрузки выполнены разного размера и подписаны, так что спутать при подключении не выйдет.

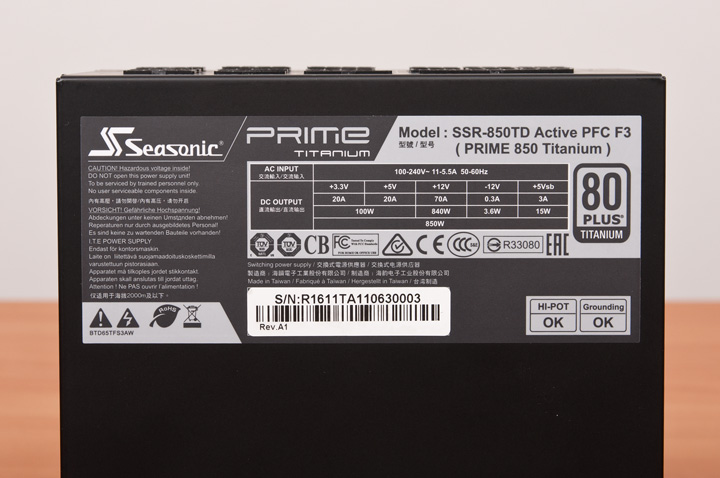

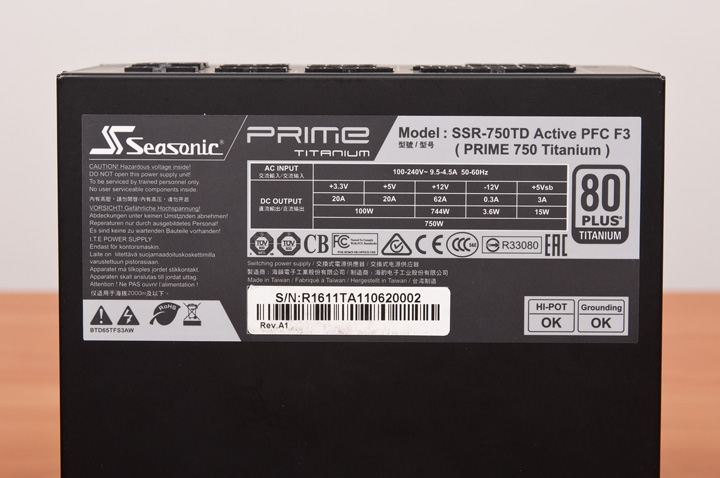

По своим характеристикам блоки напоминают «золотые» решения Seasonic, рассмотренные ранее. Каждая модель обладает одной линией +12V и может выдать по ней практически всю номинальную мощность. Для SSR-850TD это 840 Вт.

У SSR-750TD этот показатель равен 744 Вт.

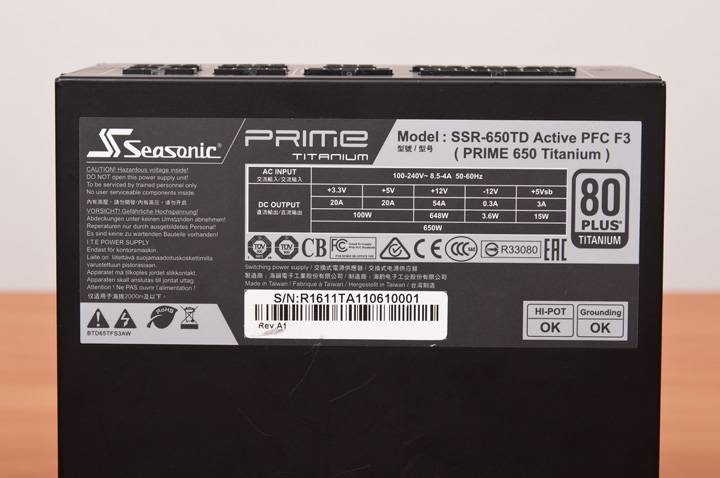

Самая младшая, SSR-650TD, довольствуется 648 Вт.

Во всех блоках общая мощность низковольтных линий составляет 100 Вт. Для режима ожидания предусмотрено 3 А, а для линии –12V — 0,3 А. Кроме того, они оснащены активной коррекцией коэффициента мощности и способны работать в широком диапазоне сетевого напряжения. Также в них присутствует защита от пониженного и повышенного напряжения, от короткого замыкания, перегрузки выходных линий, от перегрева и, естественно, есть автоматическая регулировка оборотов вентилятора.

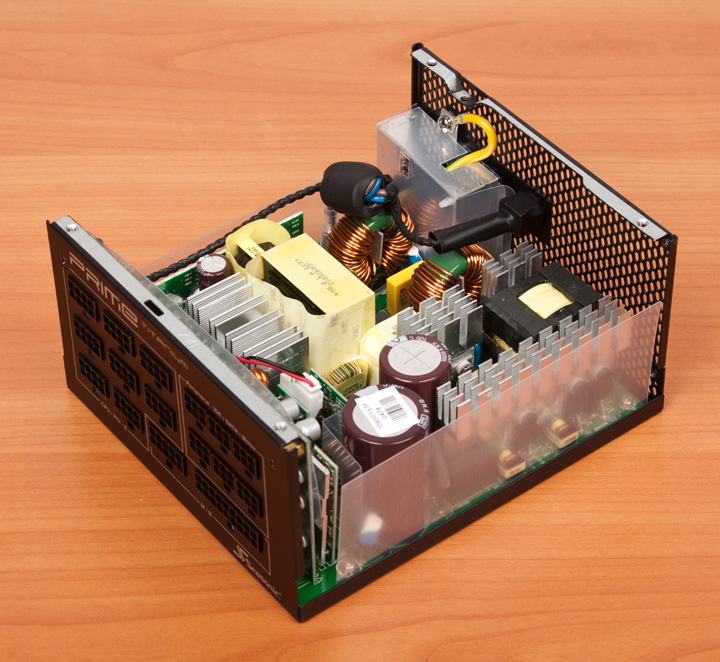

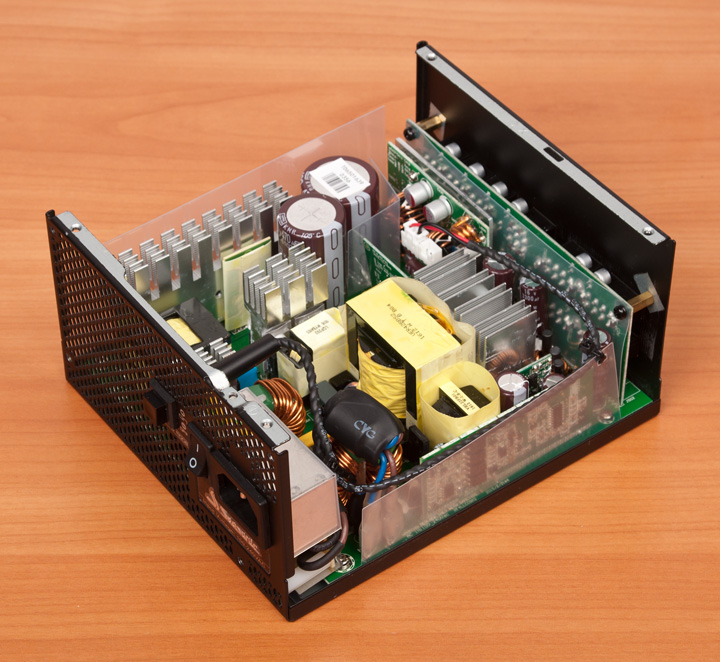

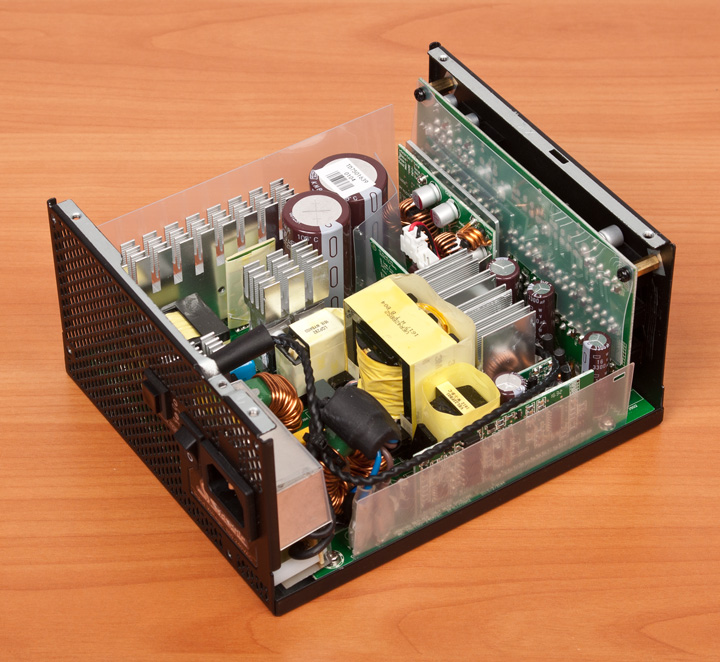

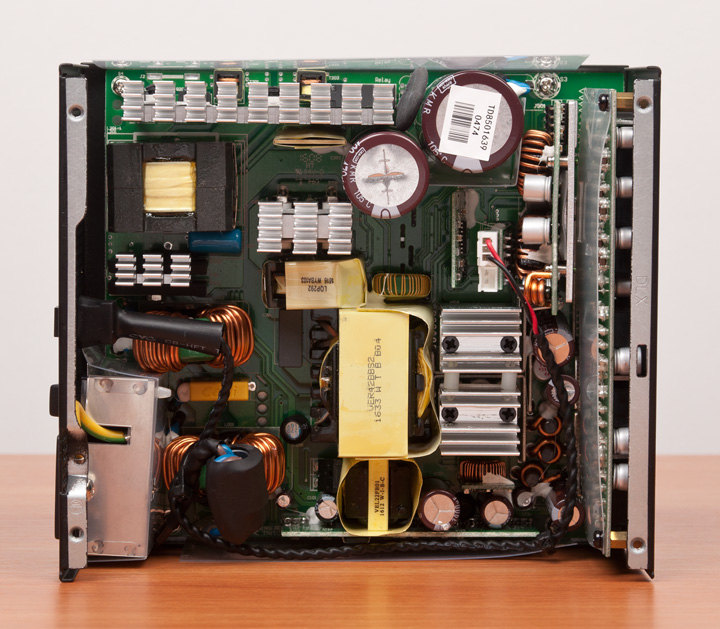

Сняв крышку, видим привычную для Seasonic платформу на базе резонансного преобразователя в высоковольтной части и синхронного выпрямителя в низковольтной. Она уже давно используется, еще со времен появления первых «золотых» решений компании, лишь периодически вносятся кое-какие изменения.

Seasonic SSR-850TD, SSR-750TD и SSR-650TD

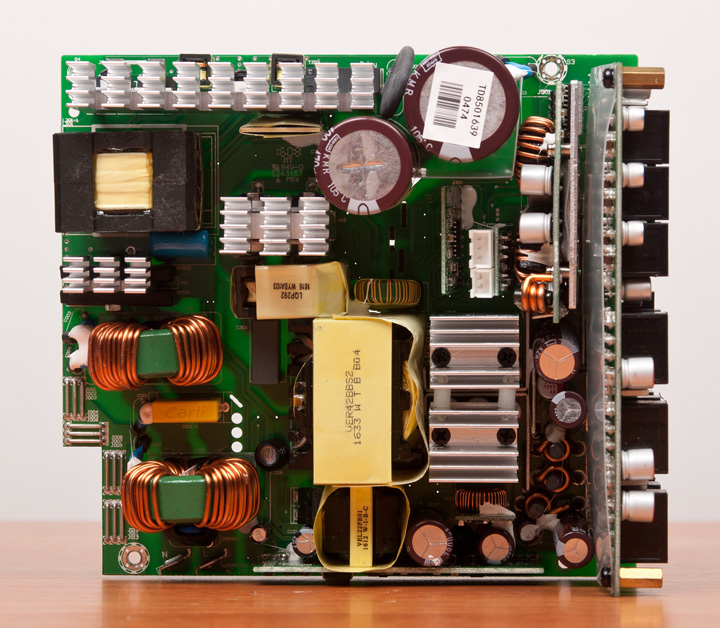

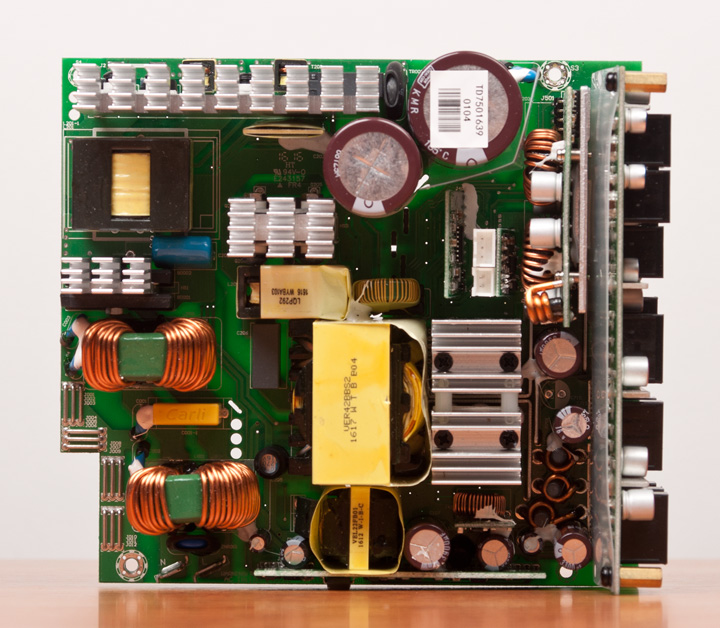

За счет незначительного удлинения платы компоненты на ней удалось расположить более свободно и не так громоздко, как это было в некоторых старых энергоэффективных продуктах Seasonic.

Здесь и дальше одиночные снимки касаются Seasonic SSR-850TD

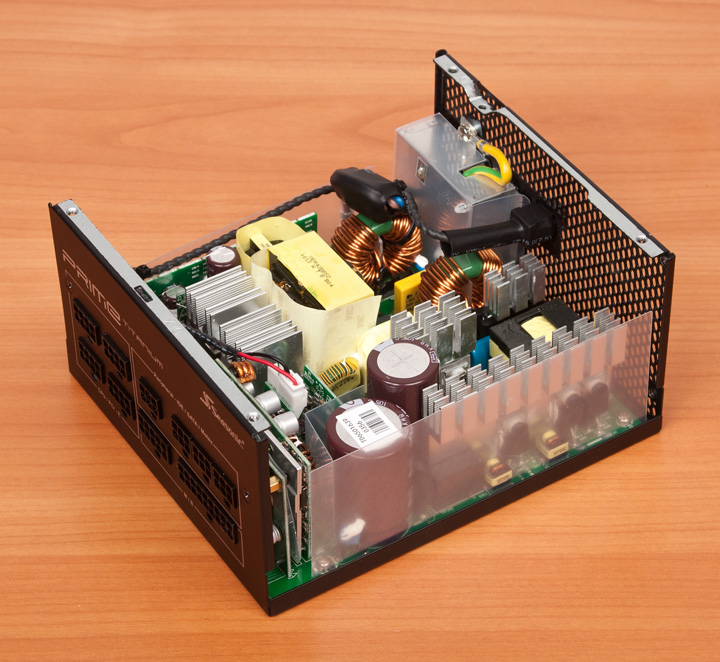

Рассматриваемые блоки между собой схожи и отличаются лишь отдельными элементами. Например, у старшей модели резонансный дроссель чуть крупнее.

Seasonic SSR-750TD и SSR-650TD

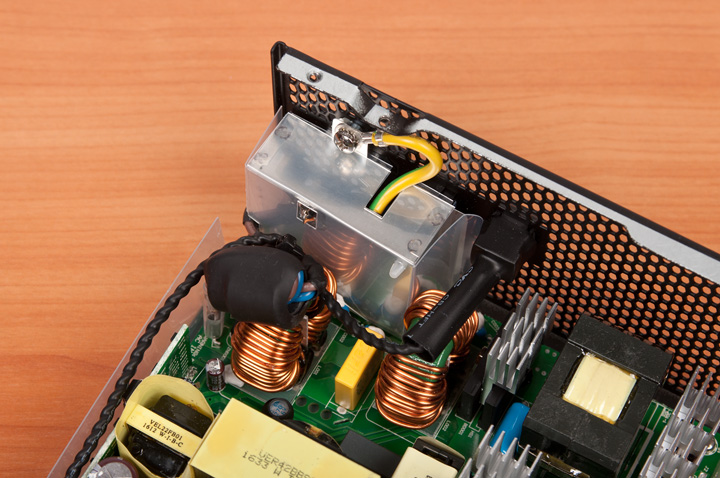

Входной фильтр выполнен со всей тщательностью, присущей продукции тайваньской компании, часть его элементов расположена на отдельной плате и накрыта сверху экраном.

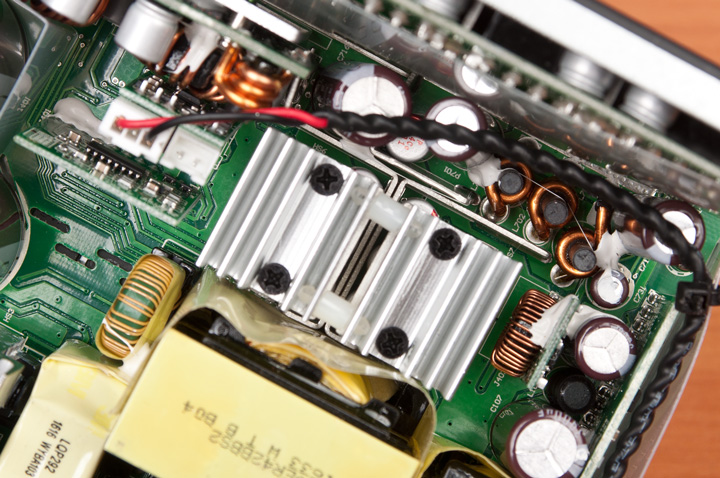

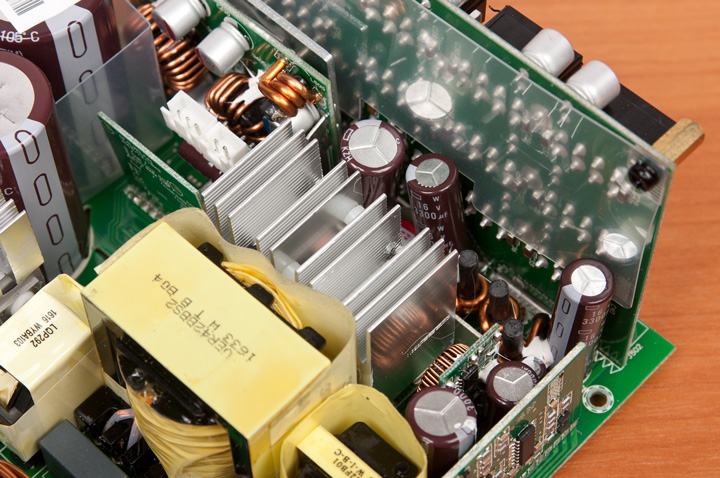

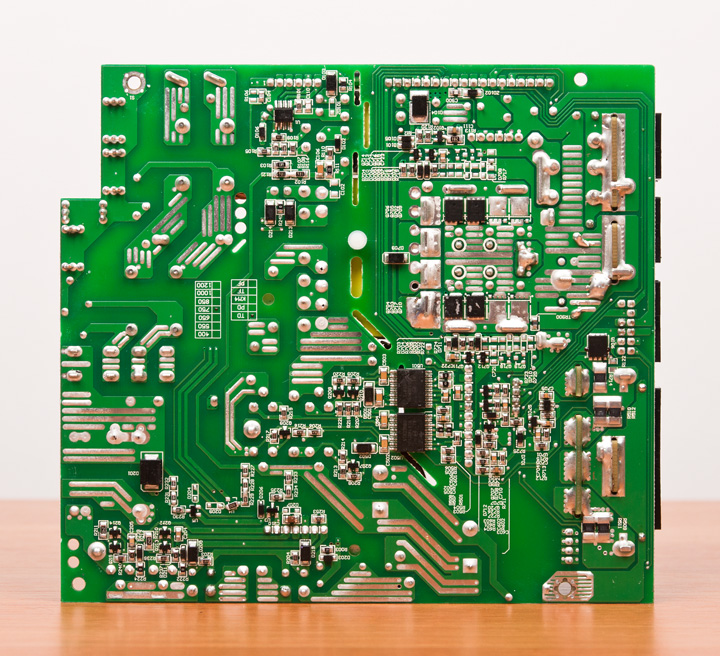

Силовые элементы охлаждаются небольшими, но с хорошим оребрением радиаторами. Транзисторы синхронного выпрямителя расположены с обратной стороны платы и тепло на охладители передают через шины и текстолит.

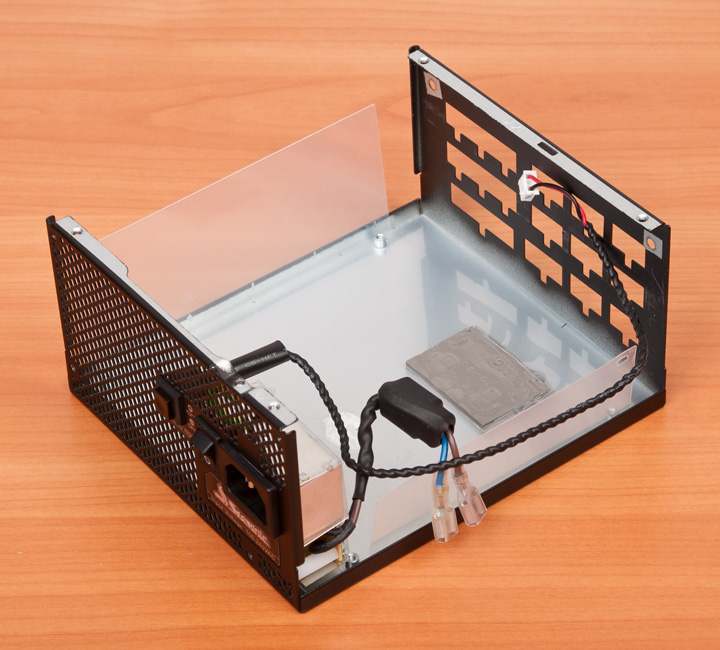

Так же часть тепла от транзисторов через толстую термопрокладку уходит на корпус блока питания. И, забегая наперед, отмечу, что во время сильной нагрузки эта стенка таки прилично греется, не обжигает, но остается довольно-таки горячей.

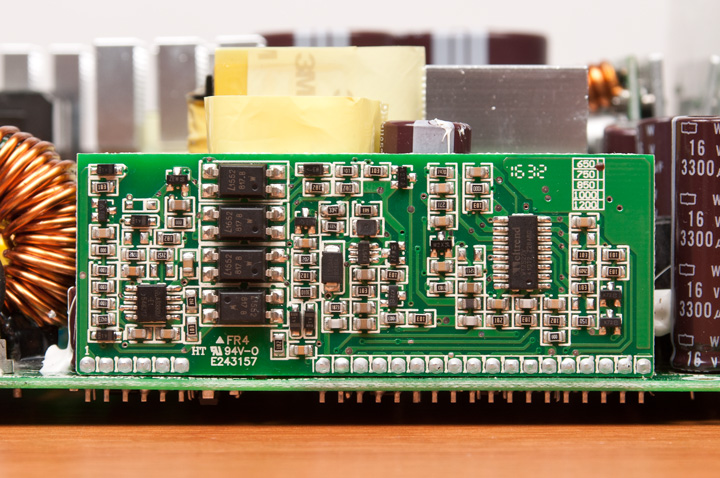

Схемотехника блоков питания построена на базе контроллера Champion CM6901T6, расположенного на отдельной плате. Рядом с ней находится еще одна платка, на которой размещен блок управления и разъемы вентилятора и гибридной системы охлаждения.

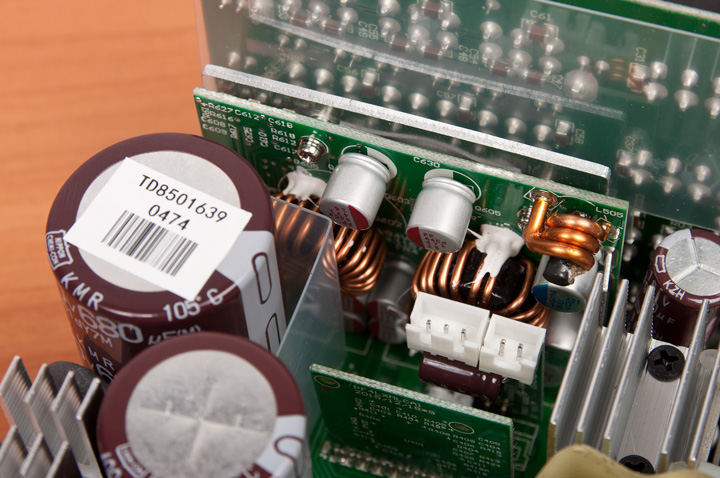

Чуть дальше нашлось место для PCB с DC-DC преобразователем линий +3.3V и +5V.

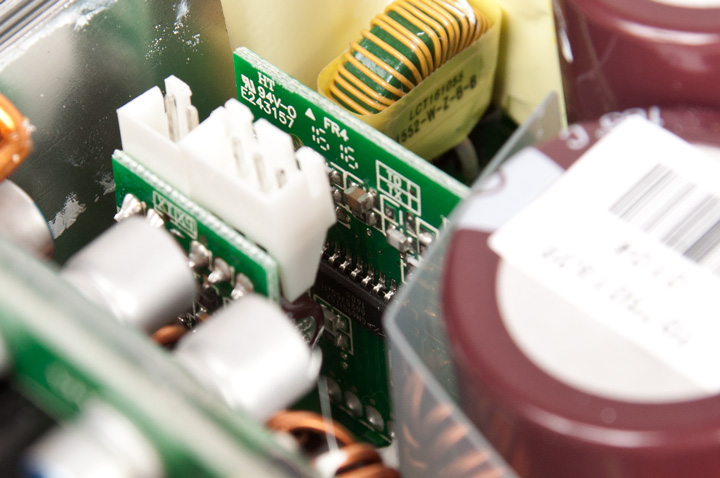

Еще на одной плате разместился чип мониторинга Weltrend WT7527V.

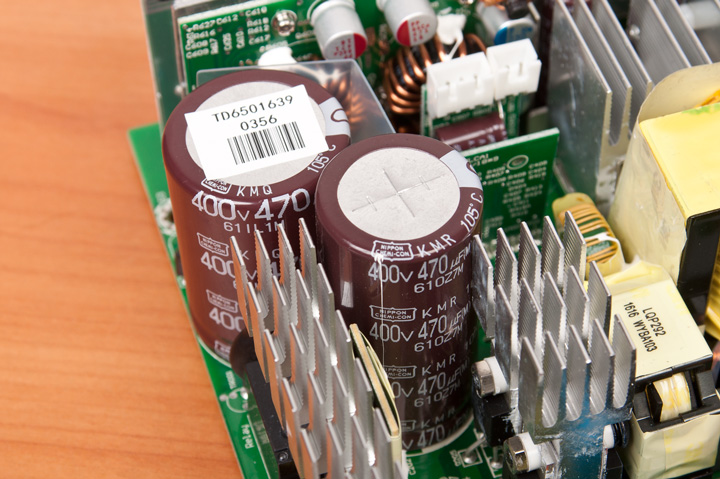

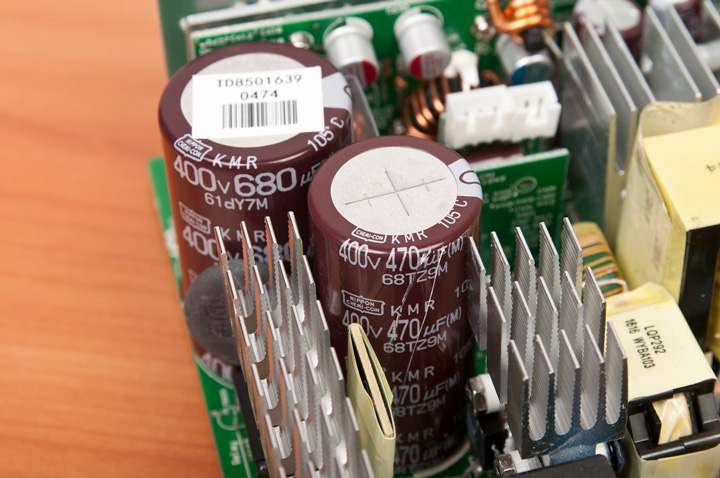

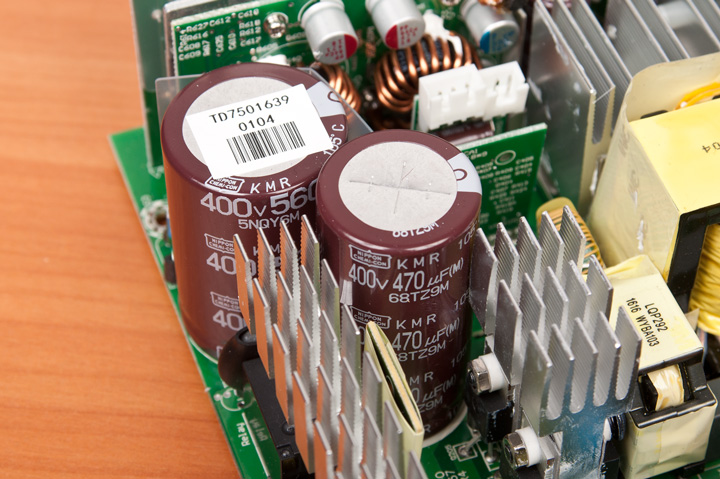

Входная емкость старшей модели представлена двумя конденсаторами Nippon Chemi-Con на 680 и 470 мкФ с рабочим напряжением 400 В, средней — 560 и 470 мкФ, а младшая довольствуется связкой из пары на 470 мкФ.

Остальные конденсаторы также используются Chemi-Con и даже Rubycon, так что о сохранности компонентов при сильном нагреве блоков питания можно не переживать.

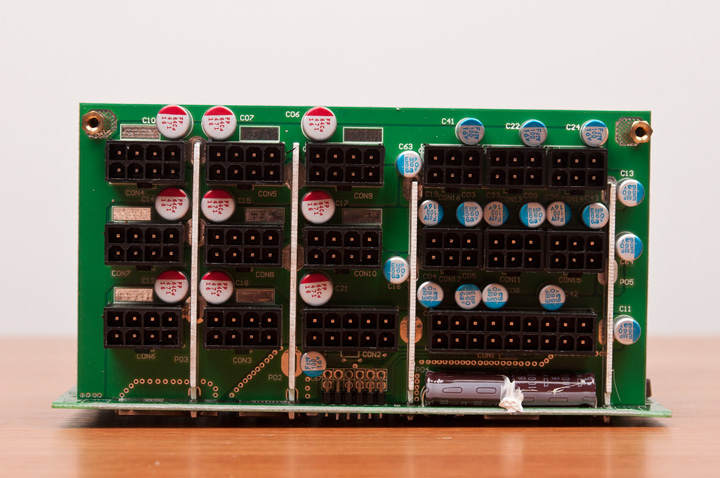

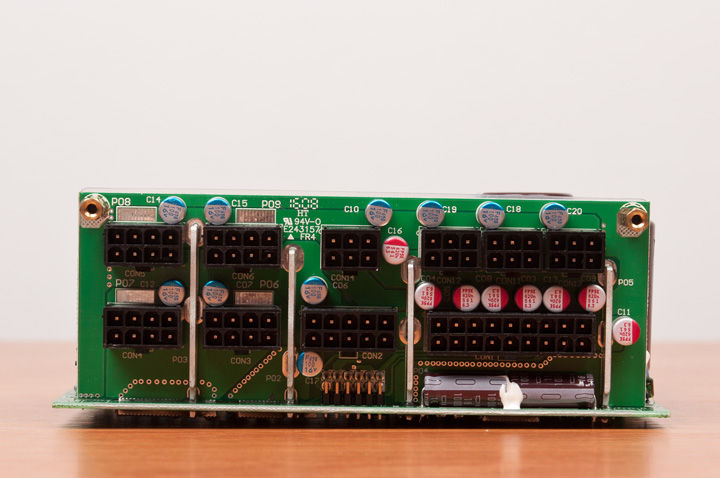

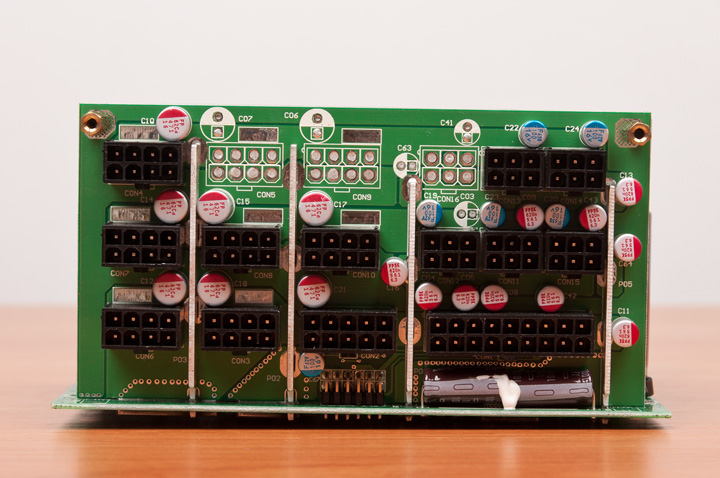

Кроме того, большое количество полимерных емкостей и пара обычных используется на платах с разъемами для подключения кабелей. Сами платы подсоединены к основной PCB мощными шинами.

Seasonic SSR-850TD, SSR-750TD и SSR-650TD

К качеству сборки и пайки блоков претензий никаких нет, все выполнено на высшем уровне и в этом плане Seasonic никогда себе не изменяет.

Seasonic SSR-850TD, SSR-750TD и SSR-650TD

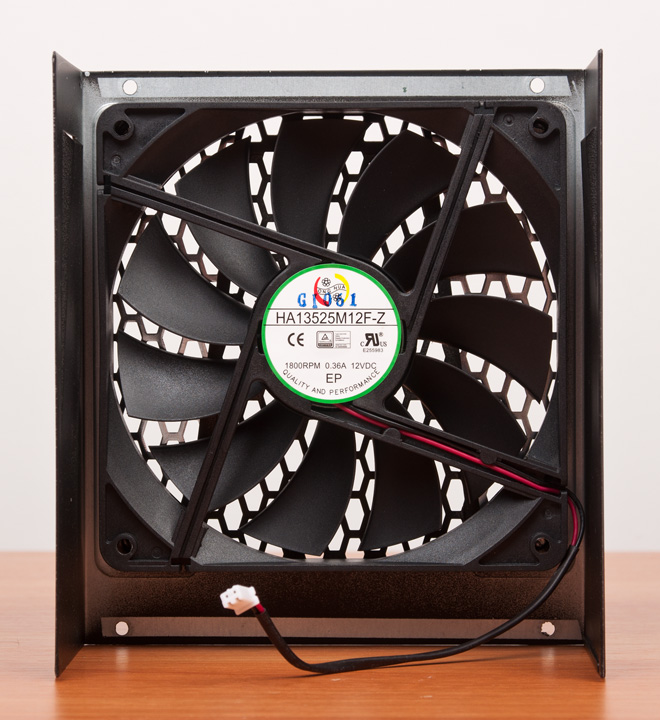

А вот что смутило, так это используемый 135-мм вентилятор HA13525M12F-Z производства Hong Hua вместо привычного 120-мм Sanyo Denki. Но он выполнен на гидродинамическом подшипнике и можно надеяться на невысокий уровень шума в тихом режиме работы пропеллера.

При активации гибридного режима он не вращался ни во время простоя системы, ни при игровой нагрузке. Если же этот режим отключить, то скорость вращения составляет 425–475 об/мин при слабой нагрузке и доходила до максимальных 632 об/мин во время полной нагрузки. Уровень шума был минимальным, хотя на максимальных оборотах наблюдался легкий гул.

Методика тестирования

Провести полноценное тестирование без соответствующего стенда сложно, поэтому проверка блоков питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:

• процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
• материнская плата: ASUS Maximus VIII Formula (Intel Z170);
• кулер: Prolimatech Megahalems;
• оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
• видеокарты: GeForce GTX 1080;
• накопитель: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).

Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания игровой нагрузки на систему использовался бенчмарк Valley, а для дополнительной нагрузки запускался параллельно LinX 0.6.7.

Также для максимальной нагрузки была собрана следующая система:

• процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
• материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
• кулер: Noctua NH-D14;
• оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
• видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
• жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).

Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в полноэкранном режиме. Для модели Seasonic SSR-650TD вторая карта была лишь добавочной.

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток и количество энергии, потраченное на единицу времени. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.

Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.

Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).

Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.

Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 34 дБА.

Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.

Результаты тестирования

Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.

Модель Seasonic SSR-850TD неплохо справилась с поставленной задачей и продемонстрировала отличные показатели, вплоть до перегрузки сверх своего номинала. Только линия +3,3 В вышла за 2% границу, что вполне простительно, так как блок работал уже в нештатном режиме. Теперь посмотрим на остальные экземпляры.

У SSR-750TD изначально завышено напряжение по 12-вольтовому каналу и в зависимости от нагрузки находится в диапазоне 2–3%, не выходя за пределы допуска. Интересно, что при максимальной нашей нагрузке блок смог выдать на 20% больше мощности, чем указано в его характеристиках.

И последний наш участник — SSR-650TD, уже показал чуть лучшие результаты, хотя вел себя точно так же, как и прошлая модель. В любом случае, стабильность напряжений на очень высоком уровне.

Выводы

Sea Sonic одна из немногих компаний, которая предлагает пользователям самые современные блоки питания. Представив более десяти лет назад первое решение с КПД 80%, она заняла лидирующие позиции среди производителей продукции для энтузиастов, выпуская большое количество энергоэффективных устройств, главной отличительной особенностью которых была и остается тихая работа даже при максимальной нагрузке. И с выходом новой серии Prime Titanium компания себе нисколько не изменила.

Протестированные блоки обещают быть самыми энергоэффективными на данный момент, отвечая требованиям стандарта 80 Plus Titanium, и помимо отличного внешнего вида, хорошей стабилизации, предлагают неплохой комплект поставки. Последний включает в себя не только удобный чехол для хранения отстегивающихся кабелей, но и разные стяжки, облегчающие укладку кабелей внутри системного блока. Устройства также обладают гибридной системой охлаждения, которая позволяет пользователям самим решать, как управлять вентилятором, оставив его полностью в активном режиме, либо же в полупассивном, когда он запускается лишь при серьезной нагрузке. В любом случае, работает он тихо и тут уже зависит от личных предпочтений каждого. Не будем забывать и о гарантийном сроке, который составляет 12 лет.

Пожалуй, самой интересной моделью, но при этом и самой дорогой, является SSR-850TD, которая дает возможность подключить до шести видеокарт. Это особо оценят майнеры, но будет ли экономически целесообразна постройка фермы с таким блоком, и проживет ли он так долго, вопрос уже второстепенный. SSR-750TD спокойно смог функционировать с перегрузкой около 20% и подойдет для постройки мощной игровой системы с парой производительных видеокарт. А SSR-650TD, как относительно доступное решение, может стать основой для ПК, собранного из топовых комплектующих, работающих, к тому же, в разгоне.
