Компания SilverStone известна отечественному пользователю благодаря дорогим и качественным корпусам, которые она выпускает уже более десяти лет. Но в ее активе присутствуют не только шасси для постройки компьютеров, а и системы охлаждения, блоки питания, звуковые устройства, карманы для накопителей и всевозможные аксессуары, начиная от стоек для мониторов и заканчивая SATA-контроллерами и принадлежностями Wi-Fi.
С корпусами этой марки читатели уже не раз знакомились на страницах нашего ресурса, а вот блоки питания для нас самих были в новинку. Будут ли они также качественно выполнены, мы попробуем узнать на примере устройства серии Strider.

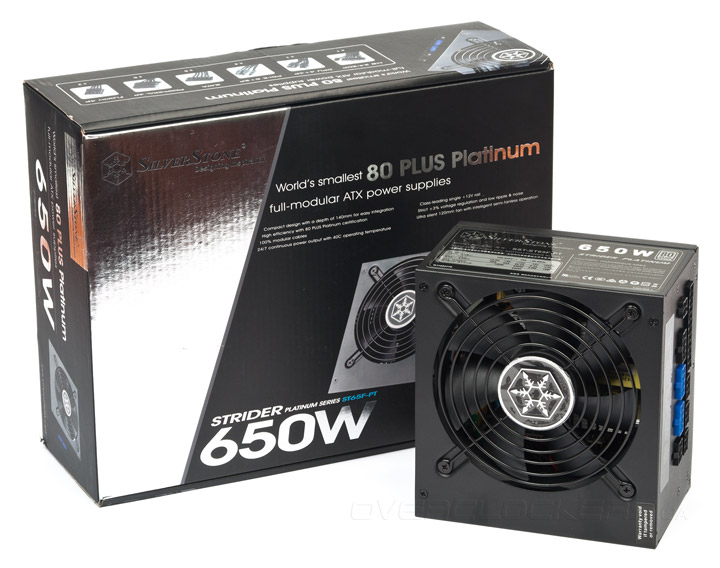

SilverStone Strider Platinum 650W (SST-ST65F-PT)
На тестирование попал блок питания мощностью 650 Вт, отвечающий энергоэффективному стандарту 80 Plus Platinum, устройства которого отличаются высоким КПД — на уровне 90/92/89 процентов для нагрузки 20/50/100% соответственно. Рассматриваемая модель поставляется в небольшой коробке черного цвета с серебристыми элементами, на гранях которой указаны лишь основные особенности данного устройства, а именно компактные размеры с тихой системой охлаждения, модульная конструкция со всеми отстегивающими кабелями, наличие лишь одной 12-вольтовой линии и высокая стабильность выдаваемых напряжений.
Комплект поставки соответствует уровню продукта. В него помимо инструкции, комплекта отстегивающихся кабелей и сетевого шнура входят нейлоновые стяжки, стяжки-липучки и два набора монтажных винтов, один из которых с накатанной головкой.
Как было указано выше, все кабели отстёгиваются. Длина основного, для питания материнской платы, составляет 55,5 см, для питания процессора — 76 см. Количество остальных шлейфов следующее:
- два двойных с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (56+15 см);
- два с четырьмя разъемами питания для SATA-устройств (61+15+15+15 см);
- два с тремя разъемами питания для для IDE и одним для FDD (60+15+15+15 см).
Все кабели плоские, но в отличие от многих конкурирующих решений они мягкие и их будет легко уложить внутри корпуса при сборке системы.
Внешне блок питания выполнен добротно, черный корпус и проволочная решетка одна из основных черт современного розничного продукта. Обращают на себя внимание компактные размеры — в глубину устройство занимает лишь 140 мм, и это при модульной-то конструкции!
На внешней панели присутствует выключатель, на внутренней расположены разъемы для подключения кабелей питания устройств ПК. Разъемы для шлейфов видеокарт предусмотрительно другого цвета, хотя они и отличаются по ключам от такой же формы для питания процессора.
Strider Platinum 650W обладает лишь одной линией +12V, что позволит избежать перекоса при неправильном подключении нагрузки, когда ранее на одну линию запросто можно было «повесить» видеокарту и накопители, а на другую лишь процессор. Сейчас такого уже не произойдет. Производитель обещает по этой линии целых 650 Вт, а это уже номинал устройства. Комбинированная мощность по напряжениям +3,3 и +5 вольт составляет 120 Вт, чего с лихвой хватит для современной системы.
Для «дежурки» отведено 3 А, а –12 В довольствуются 0,3 А, что опять же в пределах нормы по нынешним меркам.
| Шина питания | +3.3V | +5V | +12V1 | –12V | +5Vsb |
|---|---|---|---|---|---|
| Макс. ток нагрузки, А | 22 | 22 | 54,2 | 0,3 | 3 |
| Комбинированная мощность, Вт | 120 | 650 | 3,6 | 15 | |
| Общая максимальная мощность, Вт | 650 | ||||
Присутствуют уже привычные активный PFC и возможность работы устройства во всем диапазоне сетевого напряжения. Из всевозможных защит заявлены от перезагрузки по току и мощности, повышенного и пониженного напряжения, короткого замыкания и перегрева.
Итак, если внешним видом блока питания мы разобрались, и к нему никаких претензий нет, то остается теперь проверить внутреннее устройство. И с ним также никаких проблем.
Модель SST-ST65F-PT собрана качественно на базе «платиновой» платформы Sirfa, использующей резонансный преобразователь в высоковольтной части с синхронным выпрямителем в низковольтной. Первый позволяет управлять ключевыми транзисторами так, чтобы они переключались при нулевом токе, что снижает степень нагрева элементов, а во втором используются полевые транзисторы вместо диодов Шоттки, что опять же снижает тепловыделение и повышает КПД.
Управление блоком возложено на контроллер Infenion ICE2HS01G, размещенный на отдельной плате, и микросхему 3PCS01, отвечающую за активный PFC, также расположенную на небольшой платке. Еще одна плата предусмотрена для чипа мониторинга PS223. На ней же находится разъем для подключения вентилятора.
Помимо указных дополнительных плат в блоке есть еще одна, на которой расположен DC-DC-преобразователь для напряжений +3,3 и +5 вольт.
Охлаждение силовых элементов осуществляется за счет тонких алюминиевых радиаторов с небольшим оребрением на концах. Предусмотрен также охладитель и для диодного моста. На радиаторе выходных транзисторов расположено несколько термодатчиков, благодаря которым, видимо, происходит более тонкая регулировка оборотов вентилятора, чем если бы датчик был один.
Учитывая компактность устройства, входной фильтр был частично перенесен на еще одну платку, расположенную над сетевым разъемом. Остальные элементы расположились на основной плате.
Ну и последняя дополнительная PCB — плата с разъемами для подключения отстегивающихся шлейфов. На ней расположено несколько полимерных конденсаторов, так что она выполняет не только транзитные функции.
Что касается емкостей в остальных цепях, то везде используется продукция японской Nippon Chemi-Con. Входной конденсатор на 470 мкФ с рабочим напряжением 400 В рассчитан на температурный режим 105 °C. Последнее встречается в блоках крайне редко и обычно применяется в полупассивных решениях, что вселяет надежду на тихую работу вентилятора.
Качество сборки блока и пайки плат просто отменные, придраться не к чему, все выполнено на должном уровне. Ни остатков флюса, ни «соплей», как это бывает у некоторых производителей, здесь не найти.
Обдувается вся эта конструкция 120-мм вентилятором Globe Fan S1202512L на подшипнике скольжения с частотой вращения 2000 об/мин и двухконтактным подключением. Интересно, что на этикетке указан «гидродинамик», хотя в номенклатуре производителя значится модель с обычной втулкой. Возможно, вендор по-тихому обновил модельный ряд или же это просто какая-то уловка.
При старте системы он совершенно не вращается и остается неподвижным во время простоя, но уже запуск игрового приложения заставляет его крутится на 675 об/мин практически в беззвучном режиме. Выход на номинальную мощность увеличивает скорость до 960 об/мин, при этом вентилятор хоть и слышно, но без посторонних призвуков. Небольшая перегрузка блока питания приводит к 1100 об/мин — его хоть уже и отчетливо слышно, но он по-прежнему нисколько не раздражает своей работой.
Методика тестирования
Провести полноценное тестирование без соответствующего стенда невозможно, поэтому проверка блока питания осуществлялась с использованием обычной системы, собранной из следующих компонентов:
- процессор: Intel Core i7-6700K (4,0@4,5 ГГц);
- материнская плата: MSI Z170A Gaming M7 (Intel Z170);
- кулер: Prolimatech Megahalems;
- оперативная память: HyperX HX430C15PB3K2/16 (2x8 ГБ, DDR4-3000, 15-16-16-35-1T);
- видеокарты: Gigabyte GV-N770OC-2GD (GeForce GTX 770);
- жёсткий диск: Kingston SSDNow UV400 240GB (240 ГБ, SATA 6Gb/s).
Тестирование проводилось в среде Windows 10 x64 на открытом стенде. Для создания максимальной нагрузки на систему применялись одновременно запущенные утилиты LinX 0.6.5 и FurMark 1.17.0 в течение 30 мин, а в качестве игровой выступал бенчмарк Valley.
Увеличение нагрузки потребовало использовать нашу старую конфигурацию:
- процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
- материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
- кулер: Noctua NH-D14;
- оперативная память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000@1750, 8-8-8-24);
- видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
- жёсткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II).
Здесь тестирование проводилось в среде Windows 7 x64 HP на открытом стенде. Игровая нагрузка представляла собой запуск первого Crysis в разрешении 1920x1080 с AA8x в режиме SLI. Для создания максимальной нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания в полноэкранном режиме. Одна из карт GeForce GTX 295 была лишь как добавочный элемент.
Для измерения общей потребляемой мощности системы использовался прибор Basetech Cost Control 3000, также способный выводить на свой ЖК-экран пиковую мощность, силу тока, частоту сети, коэффициент мощности и пр. Чистая потребляемая мощность рассчитывалась на основании соответствия сертификату 80 Plus — т.е. возможного КПД устройства. Ошибки при таких расчетах могут составить 5%. Напряжения проверялись цифровым мультиметром UNI-T UT70D.
Кроме того, мы решили немного расширить тестирование за счет снятия показаний температуры внутри блока питания, частоты вращения вентилятора и уровня шума при той или иной нагрузке.
Температура измерялась при помощи панели Scythe Kaze Master Pro, датчики которой располагались на радиаторах внутри блока и на расстоянии 1 см перед вентилятором (№1) и за внешней стенкой (№2).
Для результатов частоты вращения вентилятора использовался бесконтактный тахометр UNI-T UT372. Фиксировалась максимальная скорость для каждого из режимов тестирования блока питания.
Уровень шума измерялся шумомером UNI-T UT352 в обычной тихой комнате на расстоянии 1, 0,5, 0,1 и 0,01 м от испытываемого устройства. При помощи регулятора оборотов и тахометра восстанавливалась скорость вентилятора, соответствовавшая каждому режиму тестирования блока питания. Фоновый шум не превышал 34 дБА.
Следует учитывать, что такая методика на данном этапе далека от идеальной и по мере использования будет дополняться и изменяться.
Результаты тестирования
Полученные данные занесены в таблицу. В скобках для напряжения приведены отклонения от нормы в процентах, для потребляемой мощности — примерная чистая нагрузка на блок питания.
| GTX 770 | GTX 770 | GTX 770 | GTX 295 SLI (LGA1366) | GTX 295 (LGA1366) | GTX 295 + GTX 295 (LGA1366) | |
|---|---|---|---|---|---|---|
| Режим | Idle | Burn, Game | Burn, Max | Burn, Game | Burn, OCCT | Burn, OCCT |
| Потребляемая мощность, Вт | 56 (~48) | 272 (~255) | 374 (~345) | 670 (~610) | 690 (~630) | 775 (~700) |
| Линия +3.3V, В | 3,37 (+2,1) | 3,33 (+0) | 3,36 (+1,8) | 3,31 (+0,3) | 3,33 (+0,9) | 3,31 (+0,3) |
| Линия +5V, В | 5,08 (+1,6) | 5,07 (+1,4) | 5,07 (+1,4) | 5,07 (+1,4) | 5,07 (+1,4) | 5,08 (+1,6) |
| Линия +12V1 (MB), В | 12,24 (+2) | 12,18 (+1,5) | 12,17 (+1,4) | 12,1 (+0,8) | 12,11 (+0,9) | 12,07 (+0,6) |
| Линия +12V2 (CPU), В | 12,25 (+2) | 12,21 (+1,7) | 12,18 (+1,5) | 12,16 (+1,3) | 12,09 (+0,75) | 12,06 (+0,5) |
| Линия +12V3 (VGA1), В | 12,24 (+2) | 12,16 (+1,3) | 12,14 (+1,2) | 12,12 (+1) | 12,05 (+0,4) | 12,03 (+0,25) |
| Линия +12V4 (VGA2), В | 12,24 (+2) | 12,17 (+1,4) | 12,15 (+1,25) | 12,15 (+1,25) | 12,05 (+0,4) | 12,05 (+0,4) |
| Скорость вращения вентилятора, об/мин | 0 | 675 | 675 | 690 | 960 | 1100 |
| Уровень шума, дБА (1 м) | – | 34 | 34 | 34 | 34,3 | 34,6 |
| Уровень шума, дБА (30 см) | – | 34 | 34 | 34 | 34,5 | 35,8 |
| Уровень шума, дБА (10 см) | – | 35,3 | 35,3 | 35,8 | 38,3 | 42,6 |
| Уровень шума, дБА (1 см) | – | 44,8 | 44,8 | 45,1 | 55,2 | 59,2 |
| Термодатчик №1 | 24,5 | 24,9 | 25,2 | 25,3 | 25,1 | 25,7 |
| Термодатчик №2 | 24,5 | 26 | 26,5 | 26,6 | 27,1 | 27,1 |
| Термодатчик №3 | 47,3 | 38,2 | 40,3 | 42,1 | 47,8 | 49 |
| Термодатчик №4 | 45,2 | 31 | 32,6 | 34,8 | 37,8 | 39,1 |
Итак, тестируемый блок питания немного завышает выходные напряжения, но они в пределах нормы и не выходят даже за 3% порог, что полностью соответствует заявлению производителя. Уровень шума минимален вплоть до стандартной игровой нагрузки. Отмечу слабый уровень нагрева радиаторов — все же используемая схематехника дает о себе знать.
Выводы
Рассмотренный блок питания SilverStone SST-ST65F-PT серии Strider Platinum оставил приятное впечатление благодаря своему комплекту поставки и отличными характеристиками. При постройке системы у будущего пользователя не возникнет проблем с аккуратной укладкой шлейфов внутри корпуса, для чего производитель предусмотрительно включил в набор аксессуаров несколько стяжек разного вида, а наличие винтов с накатанной головкой высоко оценят моддеры. Компактные размеры устройства позволят использовать его в стесненных корпусах, а стабильность выдаваемых напряжений исключат проблемы во время эксплуатации собранного ПК. Уровень шума также на высоте — он отсутствует как таковой в стандартном режиме эксплуатации и проявляется лишь при максимальной нагрузке. Отличный по всем показателям блок с умеренной стоимостью как для «платинового» решения!
