Обзор панорамного корпуса MSI MAG PANO 100R PZ White. Долой кабели! Ну почти все

Форм-фактор ATX и его производные за почти 30 лет так и не получили достойной замены и продолжают эволюционировать путем поиска оптимального размещения некоторых разъемов на материнских платах. Корпуса также эволюционируют в сторону лучшей демонстрации используемого «железа» в системе, а после выхода Lian Li PC-O11 и подавно. Но вид так называемых «аквариумов» сильно портят имеющиеся кабели, так что перенос разъемов на обратную сторону материнских плат в стандарте ATX становится вопросом времени. А пока производители осторожно экспериментируют, предлагая ограниченное количество подобных моделей корпусов и «материнок», а иногда и видеокарт, для сборки ПК без проводов. И один из таких производителей — компания MSI с ее серией плат Project Zero.

MSI MAG PANO 100R PZ White

С концепцией ПК без проводов мы уже знакомились в отдельном материале «Сборка концепт-ПК MSI Project Zero», где были рассмотрены основные аспекты подобной системы и соответствующие компоненты для ее сборки. Также недавно у нас вышел обзор платы Z790 PROJECT ZERO, но вопрос куда ее устанавливать так и остался открытым. Поэтому в этот раз мы рассмотрим еще один корпус, который подходит не только для обычного компьютера, но и для системы со скрытыми кабелями.

Модель MAG PANO 100R PZ White относится к панорамным корпусам, что позволяет пользователю наслаждаться своим ПК на рабочем столе, особенно с включенной RGB-подсветкой. Ведь именно для нее, в том числе, все это и задумывалось. Так что не теряем время и переходим к обзору.

Характеристики

Комплект поставки

Корпус поставляется в большой коробке с обычной полиграфией, на которой он изображен с двух сторон. Для облегчения переноски коробка имеет ручки.

В комплекте имеются следующие аксессуары, которые находятся в большой дополнительной картонной коробке:

• документация;
• комплект монтажных винтов;
• несколько запасных стоек для материнской платы;
• ключ под отвертку для установки стоек;
• переходная заглушка для слотов расширения;
• резиновые демпферы для накопителей;
• запасные клипсы;
• стойка для видеокарты;
• комплект подкладок для стойки;
• две стяжки-липучки;
• пять нейлоновых стяжек.

Внешний вид

MAG PANO 100R PZ выглядит современно, но в отличие от большинства панорамных корпусов стеклянных вертикальных граней здесь более двух. Дизайн шасси обыгран вокруг логотипа серии MAG, так что мы имеем минимум прямых углов и все по форме отдаленно напоминает бриллиант. Все это позволяет лучше видеть установленные компоненты и ничто не будет отвлекать внимание от наслаждения ими.

Кроме стеклянного тренда другие поверхности также не отстают от современности — они перфорированы со всех сторон корпуса, что улучшает вентиляцию внутри шасси.

Передняя панель полностью стеклянная, но под ней есть широкая пластиковая рамка с пазом на правой стороне. Насколько практично такое решение можно будет узнать только со временем, так как туда может забиваться пыль.

Установленные разъемы и кнопки управления снизу на левой стороне красноречиво говорят о том, что этот корпус следует использовать именно на столе, справа от пользователя. При предустановленных RGB-вентиляторах как-то странно было бы его прятать куда-то в другое место, но и стол тогда нужен соответствующего размера, так как шасси имеет габариты 482x290x518,7 мм.

Стеклянная панель толщиной 4 мм фиксируется на двух направляющих снизу и крепится на двух клипсах сверху, а для разблокировки достаточно потянуть ее в сторону возле задней стенки.

Противоположная металлическая панель имеет тот же механизм фиксации, но она также оснащена нейлоновым фильтром от пыли. Фильтр быстро снять нельзя, его надо подгибать и просовывать в паз.

Блок питания в MAG PANO 100R PZ устанавливается в отсек под материнской платой, чем и обусловлена такая ширина шасси почти в 300 мм. Над местом расположения блока питания имеется алюминиевая бирка с названием серии MAG — интересное отношение к мелочам, так как подобное не всегда можно встретить даже в более дорогих корпусах других производителей.

Пластина для установки карт расширения съемная, с завода поставляется вариант для вертикального размещения видеокарт, хотя в комплекте шлейфа PCI Express x16 нет и его нужно искать и покупать самостоятельно. При необходимости эту пластину можно заменить на привычную для горизонтальной ориентации карт, которая, к счастью, в комплекте поставки имеется.

Верхняя грань металлическая с пластиковой рамой и большей частью также перфорирована, но в отличие от боковой и задней стенки, где отверстия квадратной формы, имеет продолговатые прорези.

Крепится она двумя винтами-барашками и шестью направляющими на верхней части металлического шасси. Для облегчения снятия есть ручка в задней части крышки. Под решеткой внутри присутствует нейлоновый фильтр.

Также фильтр присутствует и в нижней части корпуса. Здесь он магнитный и легко снимается для чистки, достаточно его зацепить ногтем.

Для снижения передачи вибраций на стол имеются продолговатые резиновые ножки белого цвета, размещенные по углам пластиковых. Кабели от панели управления проходят снаружи, так что в этом месте лучше быть осторожным при переноске корпуса.

Внутреннее строение

Конструктивно шасси поделено на две части — основную для материнской платы и системы охлаждения, а также дополнительную для всего остального. Это позволяет отдать полный объем пространства для главного и спрятать все лишнее, включая блок питания. Но корпус тогда становится шире и требует соответствующего стола, если ПК будет располагаться на нем.

Как уже отмечалось выше, корпус поставляется с предустановленной пластиной для вертикальной фиксации видеокарты на четыре слота, длина которой не должна превышать 380 мм. Шлейфа в комплекте нет и придется его подбирать самостоятельно, так как фирменные (по цене 1/3 от корпуса) не всегда имеются в продаже. Пластина крепится четырьмя клипсами и фиксируется двумя винтами с рифленой головкой, снимается и ставится легко и никаких проблем с ее заменой нет. Пластина для горизонтальной ориентации видеокарты имеет восемь слотов, которые прикрыты многоразовыми перфорированными заглушками (как и в установленной с завода).

Несмотря на хорошую перфорацию корпус имеет и активную вентиляцию, для чего в нем установлено четыре 120-мм вентилятора: один на задней стенке и три на боковой внутри, причем последние — реверсные, что позволяет не портить вид системы в целом. При необходимости боковые вертушки можно заменить на 140-мм модели.

Вентиляторы лишены какой-либо маркировки, на них указаны лишь напряжение питания и ток, и имеют 3-контактное подключение, то есть частота вращения у них управляется напряжением. Шлейф для ARGB-подсветки имеет транзитные функции и вентиляторы можно объединять гирляндой.

Либо же можно подключить их к встроенному хабу, который рассчитан именно на четыре вентилятора. Питается он от коннектора SATA Power.

Если этого мало, то сверху шасси есть место для установки еще трех 120- или 140-мм вентиляторов, но туда лучше прикрутить радиатор системы жидкостного охлаждения. И именно для этого MAG PANO 100R PZ и проектировался, так как видеть воздушный кулер в нем будет как-то странно, да и не каждый туда влезет (не более 166 мм). Также радиатор можно установить за боковыми вентиляторами, благо там имеется 45 мм пространства до стенки. Снизу, на отдельной рамке, также есть место для установки вентиляторов, причем туда можно вместить даже две 160-мм модели, или радиатор СЖО. В итоге можно установить максимум 10 вентиляторов, чего будет достаточно для воплощения самых сложных экспериментов по организации активной вентиляции в шасси. Систему жидкостного охлаждения в таком корпусе лучше строить на базе 360-мм радиаторов — так ПК будет красивее смотреться.

И хорошо ПК будет смотреться не только с СЖО и соответствующей материнской платой, но и с обычной, у которой разъемы находятся на привычном месте. Для этого в поддоне присутствуют отверстия с резиновыми заглушками, через которые можно спрятать кабели. Поддерживается форм-факторы от Mini-ITX до ATX, тогда как EATX не заявлен, хотя на его базе выполнены многие топовые платы. Возможно и его использование, но будут определенные ограничения с прокладкой кабелей. Также есть ограничения по установке радиатора СЖО — его лучше крепить за рамкой для вентиляторов, иначе не получится установить видеокарту при горизонтальной ориентации.

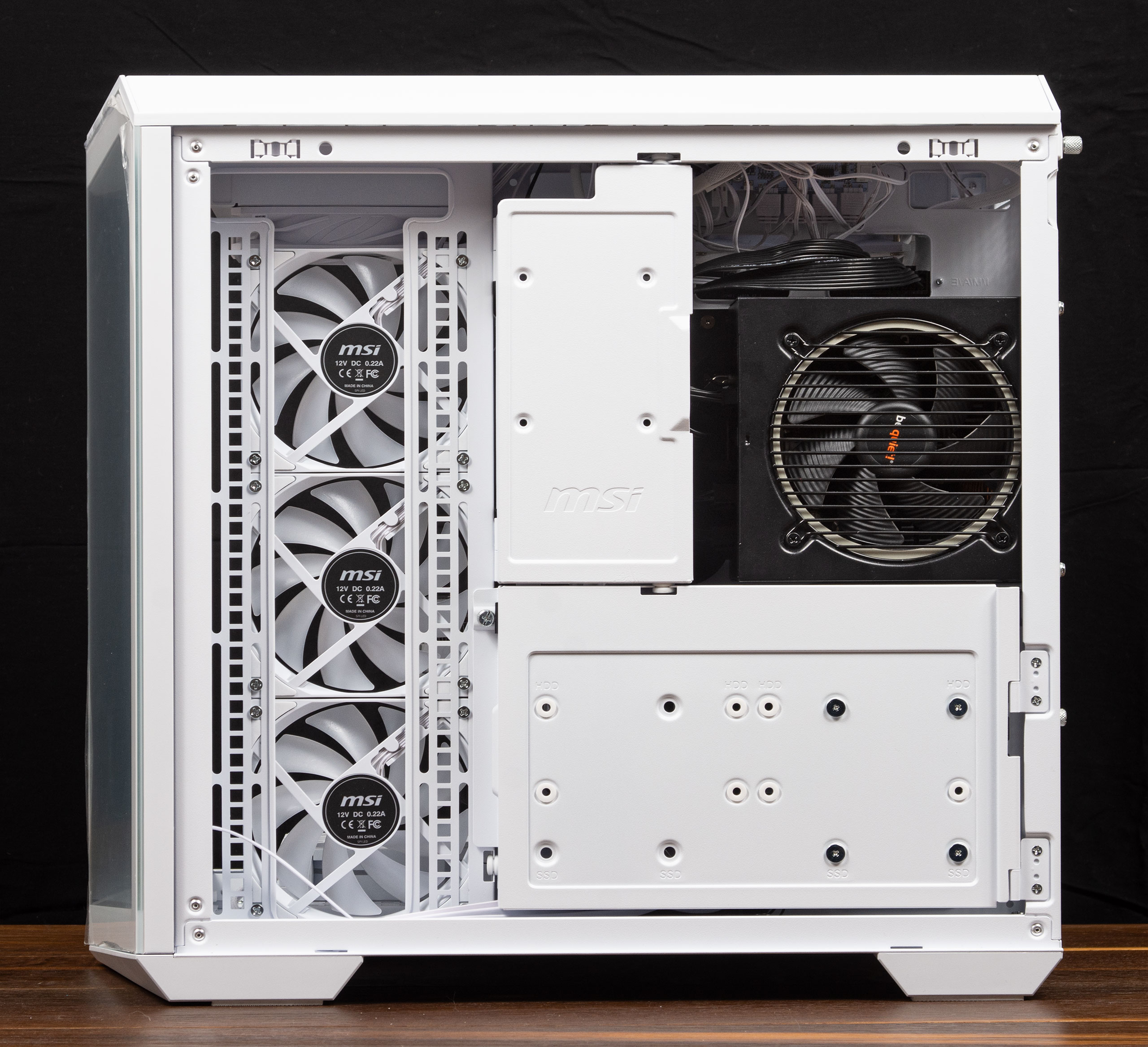

Интересно в MAG PANO 100R PZ подошли к борьбе с беспорядком кабелей и проводов — все просто прикрыли откидными щитками, которые к тому же выступают в роли лотков для накопителей, как SSD, так и обычных винчестеров.

Туда же вертикально крепится блок питания, который имеет дополнительную точку опоры с резиновым демпфером. Максимальная длина блока может достигать 200 мм, но это, конечно, до крайней границы, а ведь еще куда-то нужно девать кабели от него.

Щитки имеют соответствующие отверстия для накопителей, куда вставляются резиновые демпферы и через них соответственно фиксируются SSD с HDD. Естественно, их крепить надо внутри, вместе с мешаниной кабелей, благо запас пространства здесь достигает 90 мм, все можно аккуратно разместить и нигде ничего не будет мешать. Если этого будет недостаточно, снизу имеются еще два лотка для SSD, что в итоге позволяет установить три 2,5″ накопителя и два 3,5″, или вместо последних еще два малого формата. Между собой щитки также фиксируются через резиновые демпферы, так что паразитных звуков при работе ПК быть не должно.

Передняя панель состоит из двух стеклянных вставок и пластиковой рамки, снимается с небольшим усилием, хотя металлическая рама шасси имеет две клипсы сверху для легкого демонтажа. Возможно, шасси здесь универсальное для разных моделей корпусов. Снизу рамки внутри размещен логотип MSI с RGB-подсветкой, из-за кабеля которой снимать панель для чистки от пыли надо осторожно.

В целом шасси получилось довольно жесткое, хотя и лишенное одной стойки спереди для лучшего панорамного эффекта. Конечно, когда корпус разобран, все немножко гуляет, но с установленными панелями все становится монолитным и придраться уже не к чему.

Сборка

Собирать ПК в этом корпусе принесет лишь удовольствие (хотя и с некоторыми оговорками), особенно с материнской платой серии MSI Project Zero, так как не нужно будет морочить голову над лучшей прокладкой проводов и кабелей. Для максимального экспириенса возьмем соответствующую плату и белые компоненты, только блок питания у нас будет черный, так как на время тестирования другого под рукой не оказалось.

Начинать надо с установки материнской платы (и при необходимости дополнительных вентиляторов), системы охлаждения и подключения всех кабелей, особенно вентиляторных, так как с блоком питания это делать будет не очень удобно.

Совместимость платы с корпусом здесь почти максимальная, хотя некоторые детали все же разрабатывались в моменты отсутствия того или иного отдела компании MSI. Например, размещение стяжки-липучки для фиксации кабелей здесь совпадает с предустановленным разъемом USB 3.2 Gen2 Type-C на плате, так что использование чего-то одного из них становится под вопросом.

Зато проблем с установкой сверху габаритных СЖО не возникнет и можно будет использовать AiO с толстыми радиаторами — расстояние от платы до верхней части шасси составляет чуть более 65 мм.

После того как были подключены все кабели и установлены накопители, можно переходить и к блоку питания. Фиксируем его в корпусе, прокладываем кабели и подсоединяем к материнской плате и другому оборудованию.

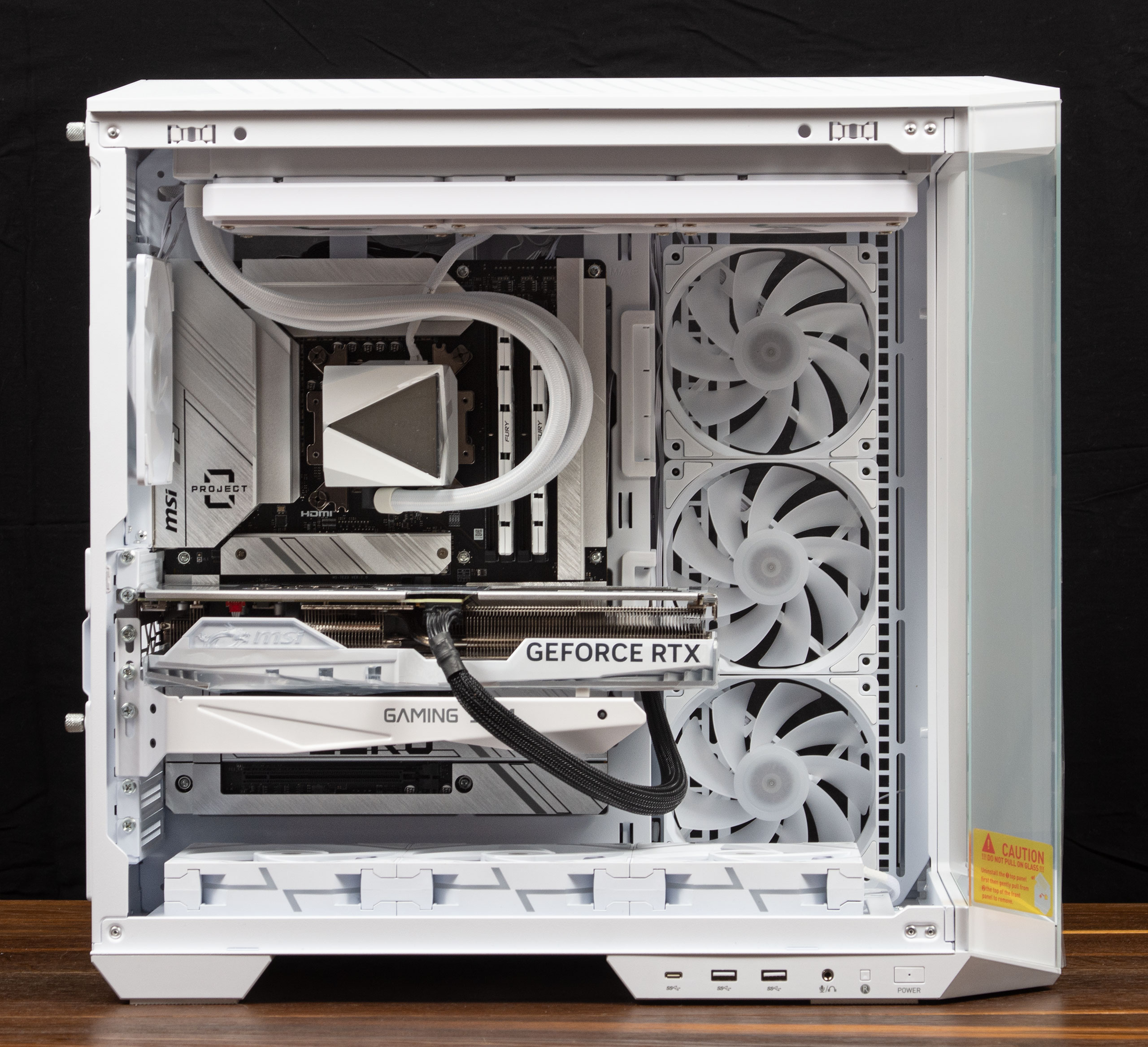

В итоге у нас получается аккуратно собранная система, где видно минимальное количество проводов, а те что есть — не сильно мешают прохождению воздуха внутри ПК.

Конечно, такой корпус лучше использовать с включенной подсветкой, иначе теряется весь смысл панорамного шасси.

Индикатор включения ПК находится по центру кнопки Power и светится голубым цветом, но если перекинуть контакты в разъеме шлейфа Front Panel, то можно будет задействовать его как индикацию активности накопителей.

Методика тестирования

Для проведения тестирования эффективности охлаждения компонентов в корпусе MSI MAG PANO 100R PZ White использовалась система следующей конфигурации:

• процессор: Intel Core i7-14700K;
• материнская плата: MSI Z790 PROJECT ZERO;
• кулер: система жидкостного охлаждения MSI MAG CoreLiquid I360;
• термопаста: Noctua NH-1;
• видеокарта: MSI GeForce RTX 4070 Ti Super Gaming X Slim;
• память: Kingston Fury KF564C32RWK2-32;
• твердотельный накопитель: SSD Kingston NV3 2TB (NVMe M.2 2280);
• блок питания: be quiet! Pure Power 12 M 1000W (L12-M-1000W).

В корпус для дополнительного тестирования было добавлено три вентилятора MSI MPG EZ120 ARGB WHITE-3W, которые устанавливались снизу на подачу воздуха внутрь корпуса.

Процессор работал в разгоне до 5,4 ГГц по производительным ядрам и до 4500 МГц по энергоэффективным ядрам с напряжением питания 1,18 В, что давало мощность при нагрузке около 225 Вт. Видеокарта использовалась со стоковыми настройками, но с ограниченной скоростью вентиляторов на уровне 40% (1280 об/мин). Также комплектные вентиляторы корпуса вращались со скоростью 1380 об/мин (максимум), а дополнительные — 1500 об/мин, как и вертушки AiO, что давало более-менее комфортный уровень шума в 43,5 дБ(А) на расстоянии в 35 см от корпуса.

Для прогрева центрального процессора применялся стресс-тест CPUID powerMAX с инструкциями AVX, для прогрева видеокарты — стресс-тест FurMark, как по отдельности, так и при комбинированном тестировании. Нагрузка на накопители осуществлялась программой CrystalDiskMark. Мониторинга температуры процессора происходил с помощью утилиты HWInfo. Измерение уровня шума проводилось благодаря шумомеру Benetech GM1357.

Результаты тестирования

Для начала посмотрим на результаты нагрузки, произведенной отдельно на процессор и видеокарту. В таком режиме разница между стендами доходит максимум до 4 градусов на CPU и памяти, и 3 градуса на чипсете, тогда как остальные компоненты либо вообще не видят разницу, либо разница составляет лишь 1-2 °C, что можно даже не учитывать. Дополнительные вентиляторы здесь лишние и без них система была бы тише на пару децибел.

А вот при комбинированной нагрузке, когда процессор и видеокарта загружены на 100%, уже не все так просто. Если видеокарте почти все равно, открытый это стенд или установлены дополнительные вентиляторы, то CPU начинает перегреваться и три вертушки снизу лишними не будут. Остальные компоненты в таком случае также скажут спасибо. Естественно, в реальности и в играх таких нагрузок не будет, иначе придется искать оптимальное размещение радиатора — например, устанавливать его сбоку, а не наверху, как в нашем случае.

Выводы

Корпуса очень долго эволюционировали от появления первых окон из акрила до полностью стеклянных панелей, тогда как выпуск интересной панорамной модели одного из производителей полностью перевернул весь рынок. И это при том, что стеклянные корпуса уже давно предлагали разные компании. Теперь почти каждый имеет в активе такое шасси, которое позволяет щеголять использованными компонентами и RGB еще лучше, чем когда-либо. А если в системе не будут заметны кабели, то вау-эффект только усилится. Так что использование материнской платы MSI серии Project Zero с корпусом MAG PANO 100R PZ White выводит сборку ПК с эффектным внешним видом на новый уровень, о котором еще недавно можно было только мечтать.

Он качественно выполнен, прост в обслуживании и почти все в нем собрано на клипсах, что облегчает сборку и модернизацию системы. Все продумано, везде установлены фильтры против пыли, дополнительные откидные панели внутри прикрывают лишние кабели, так что эстетическая сторона при разработке этого корпуса была не на последнем месте. Эффективность охлаждения компонентов в MAG PANO 100R PZ White при средней нагрузке находится на хорошем уровне, тогда как максимальная нагрузка требует установки дополнительных вентиляторов, что на фоне ценника на корпус вряд ли можно считать недостатком. С другой стороны, для плат с разъемами, расположенными на тыльной стороне, выбор среди шасси не очень и большой.

Поэтому, если есть желание собрать интересную современную систему с эффектным внешним видом, корпус MAG PANO 100R PZ White с материнской платой MSI серии Project Zero подойдет для этого лучше всего. Даже для обычных плат он станет хорошим выбором, учитывая его демократичный ценник при имеющихся в нем вентиляторах.
