Компания Intel наконец-то совершила долгожданную революцию и полностью переработала структуру процессора в новом поколении Arrow Lake, но есть нюансы… Монолитный кристалл уступил место чиплетам, что привело к ощутимому приросту в одних задачах, предоставило возможности расширить функциональность тем же NPU, однако и породило немало проблем, например в гейминге.
Для желающих узнать больше о ключевых особенностях нового поколения, его архитектуры, а также специфики теплораспределительной крышки рекомендуем ознакомиться с обзором Core Ultra 9 285K, где все эти аспекты детально проанализированы.
Процессор | Core Ultra 9 285K | Core Ultra 7 265K | Core Ultra 5 245K | Core i9-14900K | Core i7-14700K | Core i5-14600K |
---|---|---|---|---|---|---|
Ядро | Arrow Lake‑S | Arrow Lake‑S | Arrow Lake‑S | Raptor Lake‑S | Raptor Lake‑S | Raptor Lake‑S |
Разъем | LGA1851 | LGA1851 | LGA1851 | LGA1700 | LGA1700 | LGA1700 |
Техпроцесс, нм | 3 | 3 | 3 | 10 | 10 | 10 |
Количество ядер (потоков) | 8P+16E (24) | 8P+12E (20) | 6P+8E (14) | 8P+16E (32) | 8P+12E (28) | 6P+8E (20) |
Базовая частота, ГГц | 3,7P/3,2E | 3,9P/3,3E | 4,2P/3,6E | 3,2P/2,4E | 3,4P/2,5E | 3,5P/2,6E |
Частота Turbo Boost 2.0, ГГц | 5,5P/4,6E | 5,2P/4,6E | 5,2P/4,6E | 5,6P/4,4E | 5,5P/4,3E | 5,3P/4,0E |
Частота Turbo Boost Max 3.0, ГГц | 5,6 | 5,5 | - | 5,8 | 5,6 | - |
Thermal Velocity Boost, ГГц | 5,7 | - | - | 6,0 | - | - |
Разблокированный для повышения множитель | + | + | + | + | + | + |
L1-кэш, Кбайт | 8 x (48 + 32) + 16 x (64 + 64) | 8 x (48 + 32) + 12 x (64 + 64) | 6 x (48 + 32) + 8 x (64 + 64) | 8 x (48 + 32) + 16 x (32 + 64) | 8 x (48 + 32) + 12 x (32 + 64) | 6 х (48 + 32) + 8 х (32 + 64) |
L2-кэш, Кбайт | 8 x 3072 + 4 x 4096 | 8 x 3072 + 3 x 4096 | 6 x 3072 + 2 x 4096 | 8 x 2048 + 4 x 4096 | 8 x 2048 + 3 x 4096 | 6 x 2048 + 2 x 4096 |
L3-кэш, Мбайт | 36 | 30 | 24 | 36 | 33 | 24 |
Графическое ядро | Intel Graphics (4 Xe) | Intel Graphics (4 Xe) | Intel Graphics (4 Xe) | UHD Graphics 770 | UHD Graphics 770 | UHD Graphics 770 |
Частота графического ядра, МГц | 300‑1900 | 300‑2000 | 300‑2000 | 300‑1650 | 300‑1600 | 300‑1550 |
Поддерживаемая память | DDR5-6400 | DDR5-6400 | DDR5-6400 | DDR5-5600/ DDR4-3200 | DDR5-5600/ DDR4-3200 | DDR5-5600/ DDR4-3200 |
Каналов памяти | 2 | 2 | 2 | 2 | 2 | 2 |
TDP/MTP, Вт | 125/250 | 125/250 | 125/159 | 125/253 | 125/253 | 125/181 |
Стоимость на старте продаж, $ | 589 | 394 | 309 | 589 | 409 | 319 |
Упаковка и комплектация

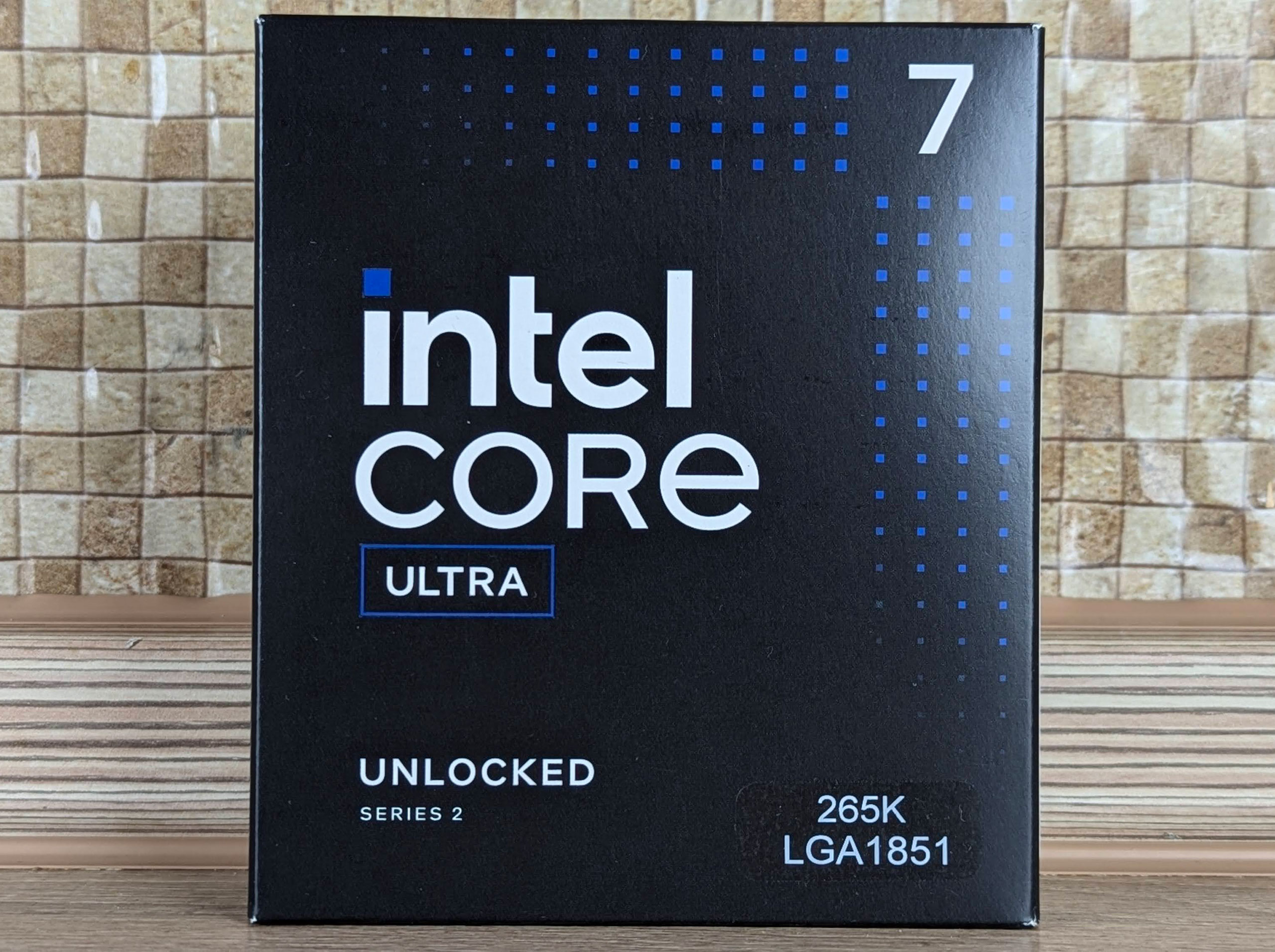

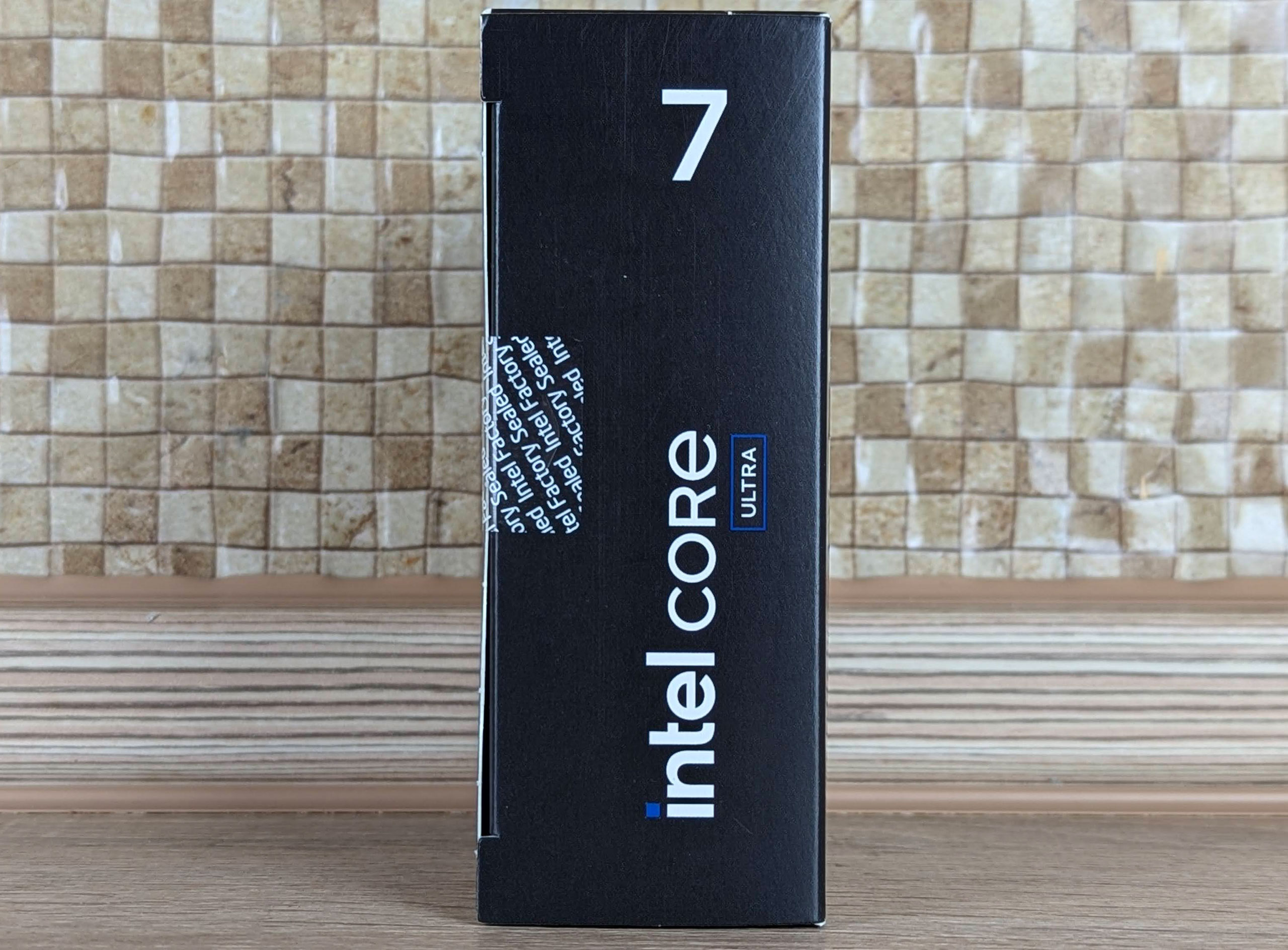

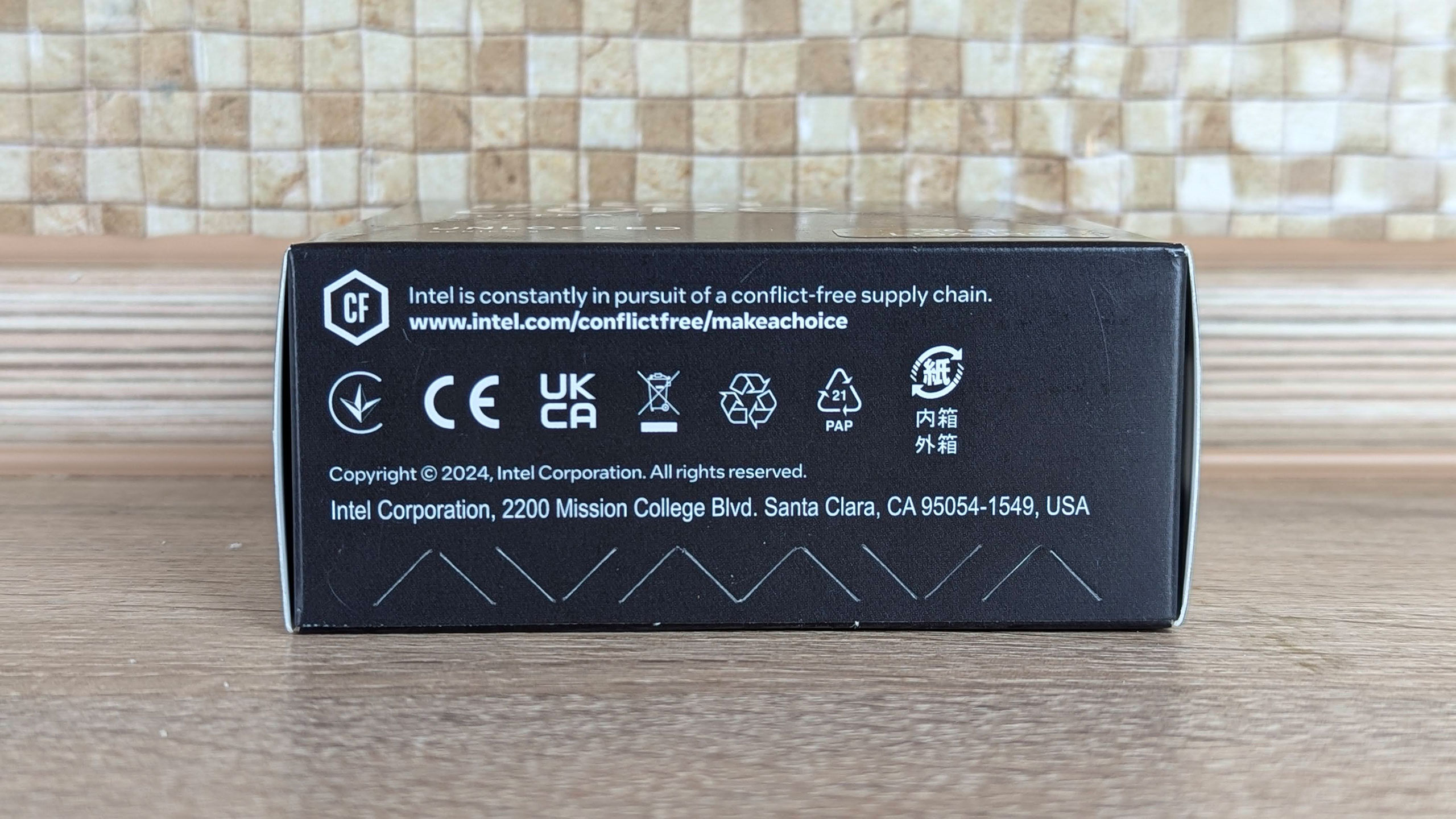

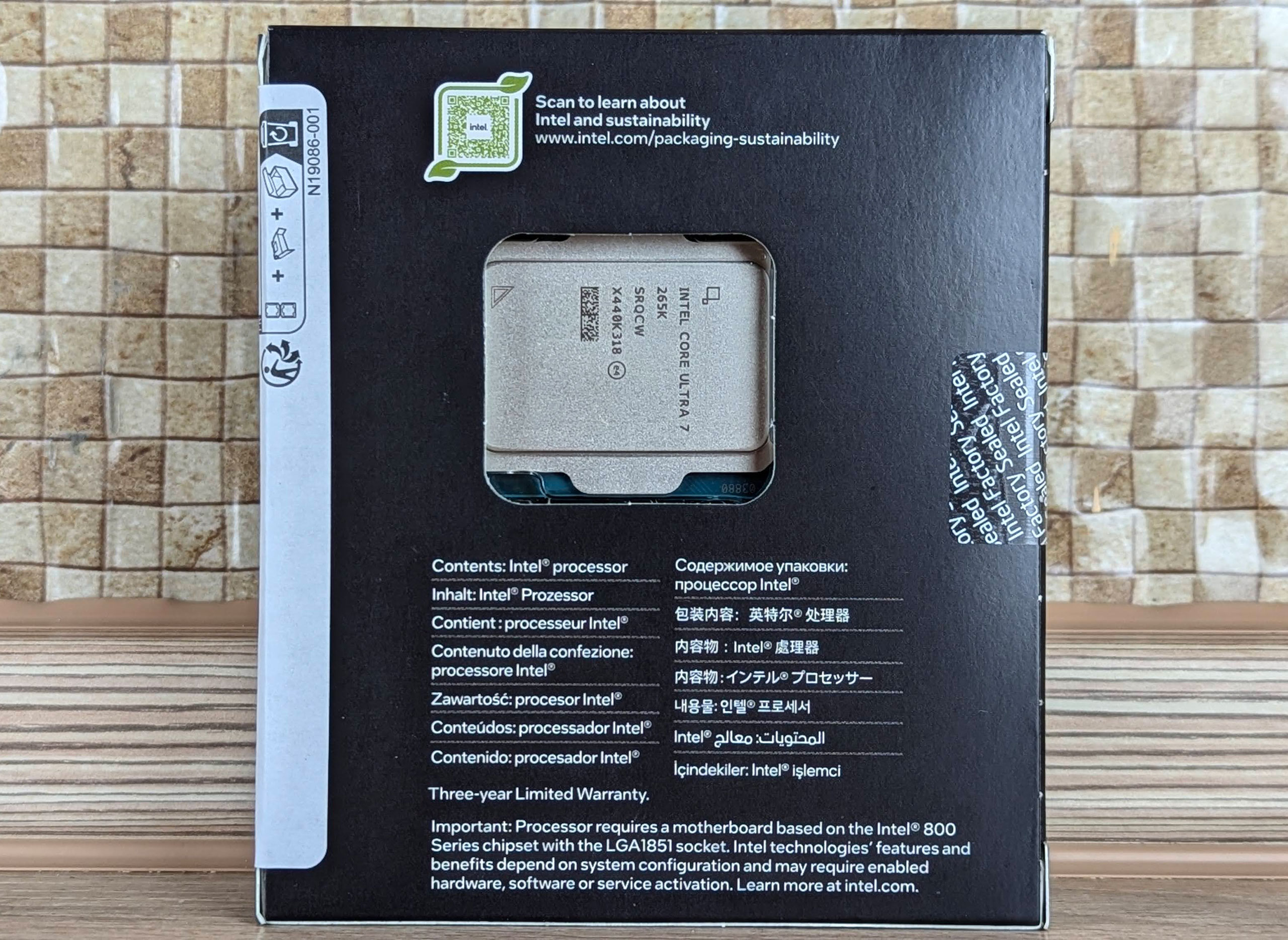

К счастью в этот раз удалось достать процессор в стандартной комплектации. Как всегда, перед нами компактная коробка с соответствующей полиграфией. На обратной стороне присутствует вырез, через который можно рассмотреть CPU внутри.

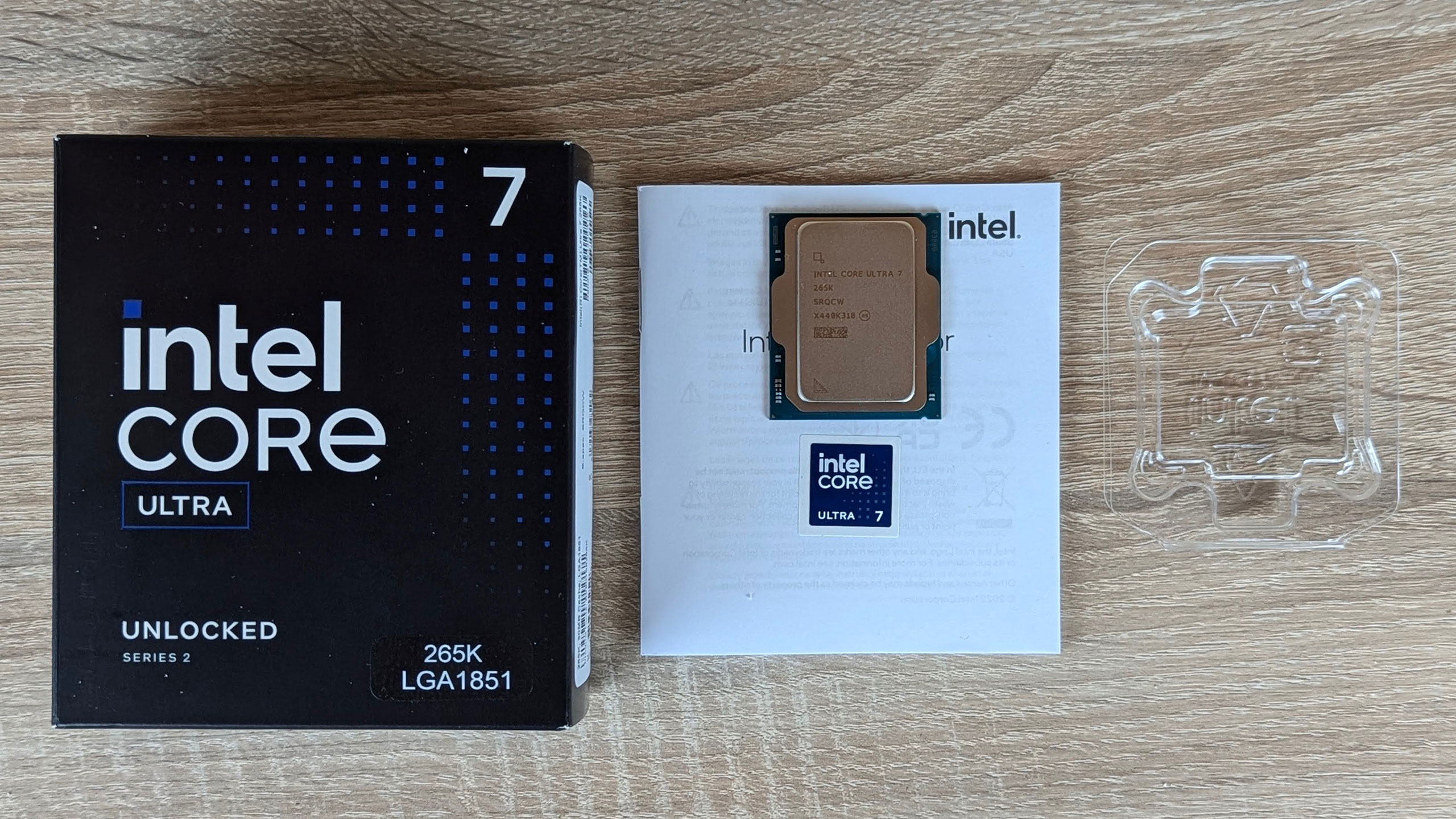

В комплектации также находятся документация и наклейка на корпус. Больше комплектацией ничего не предусмотрено, если не считать пластиковый кейс для чипа.

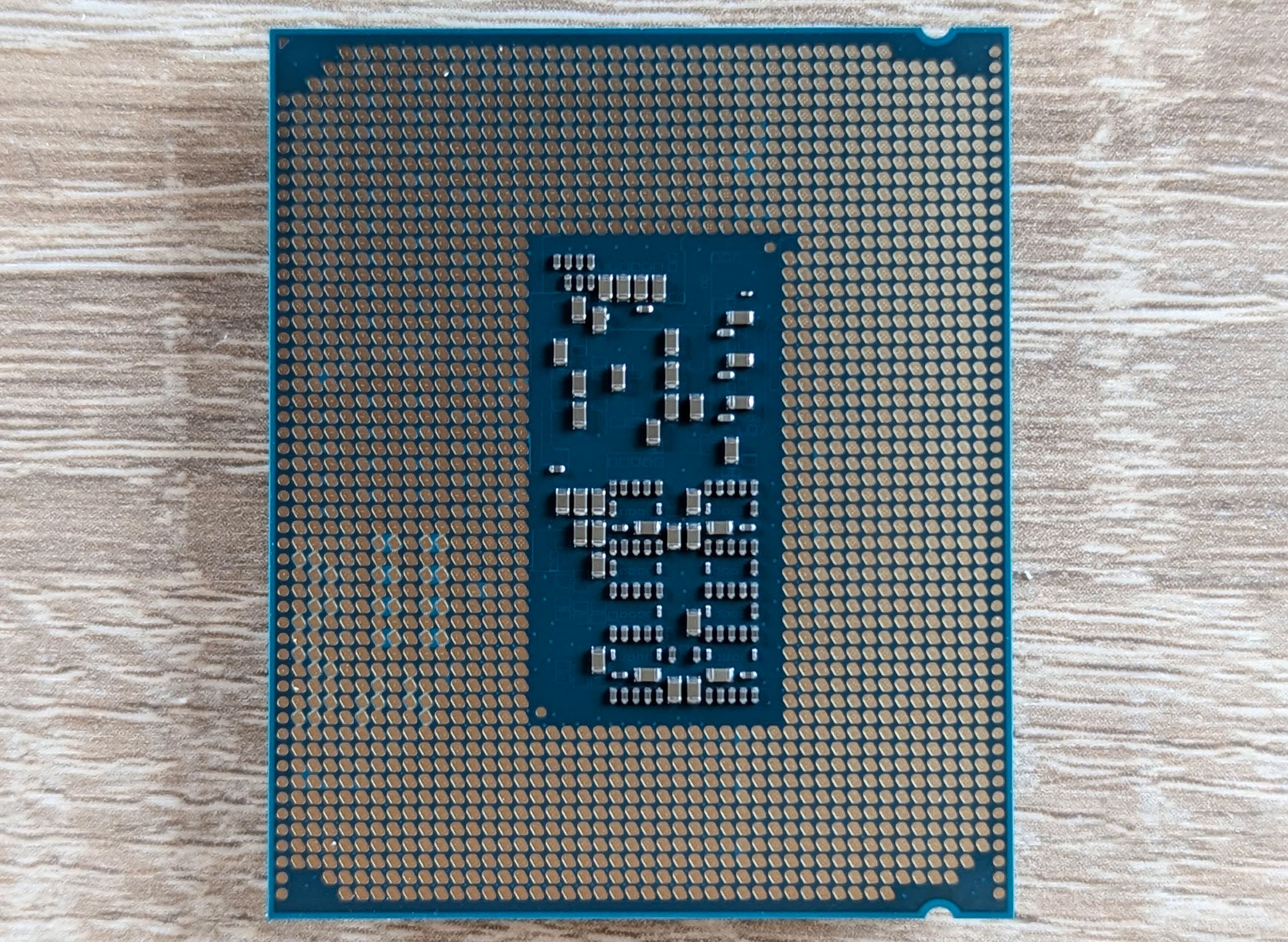

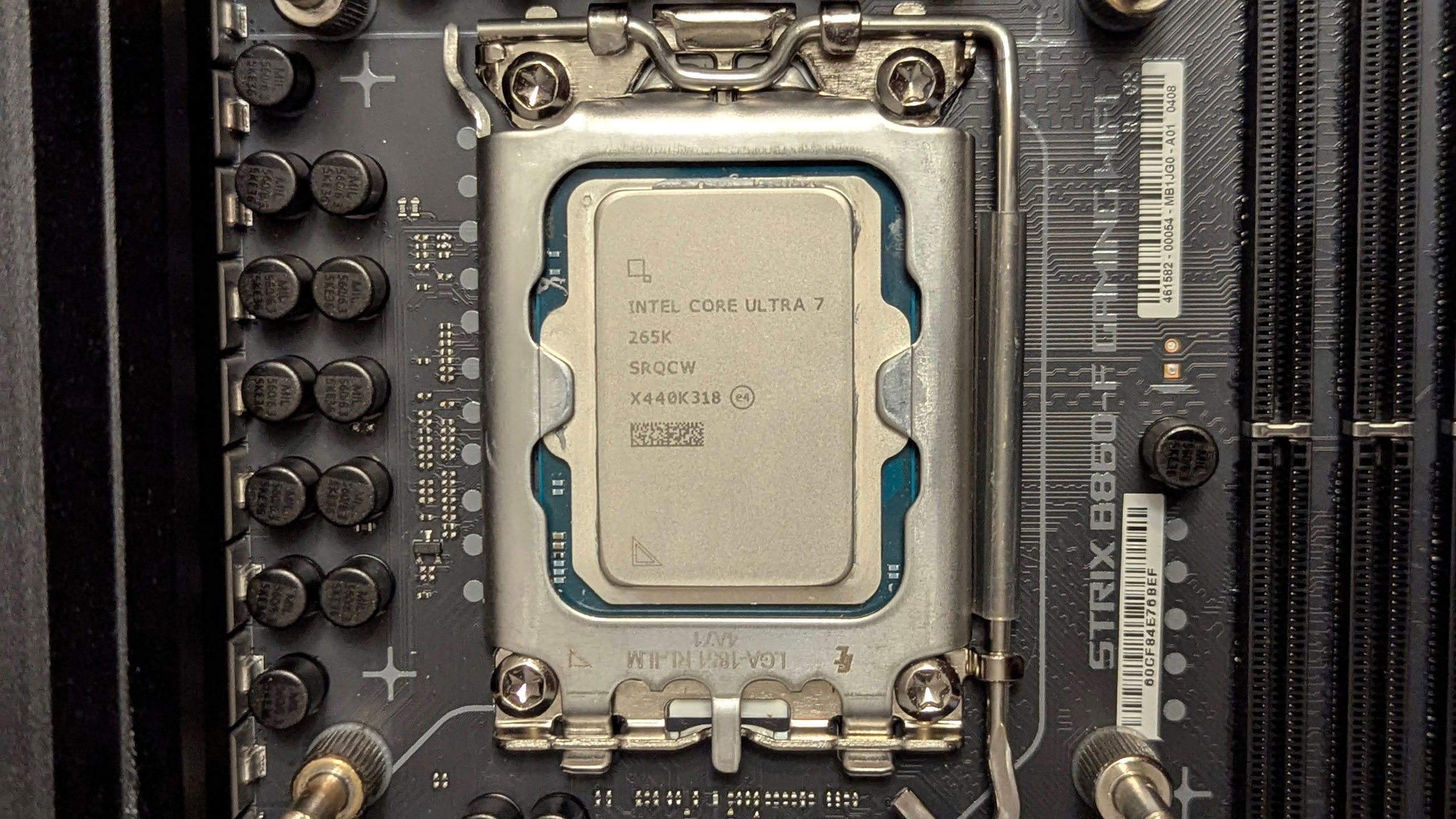

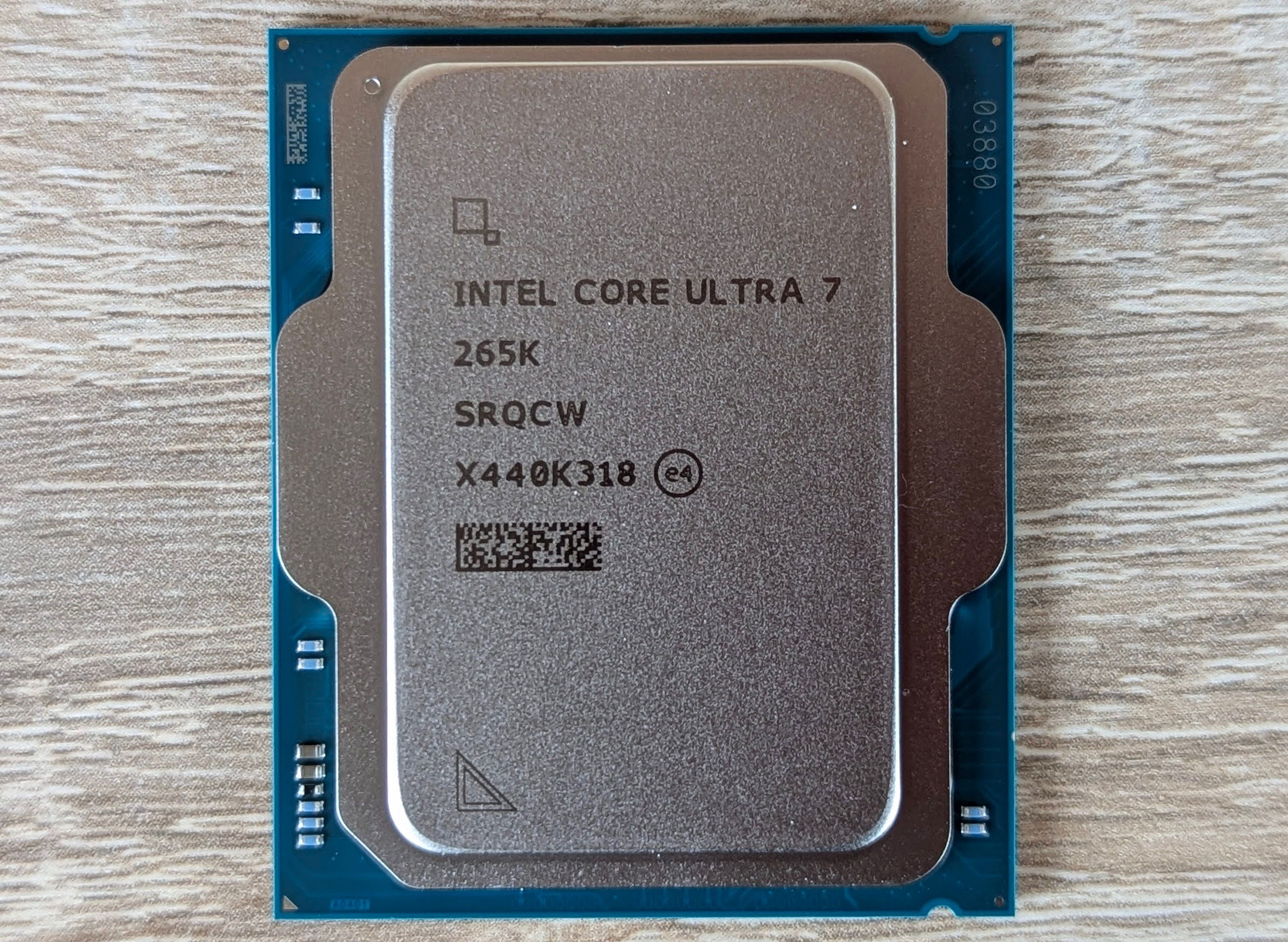

Внешний вид процессора:


Напоминаем, остальные детали можно узнать в обзоре Intel Core Ultra 9 285K.
Возможности процессора

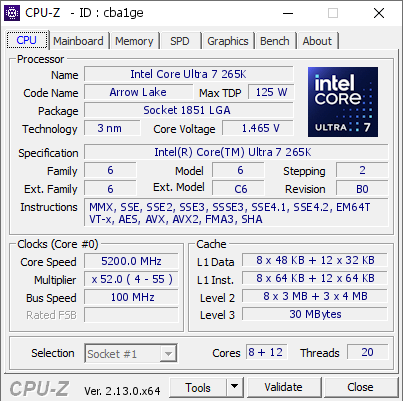

Процессоры Arrow Lake совместимы только с памятью DDR5, которая в заводском режиме способна работать до уровня DDR5-6400 включительно в режимах Gear 2 и Gear 4, все что выше классифицируется как оверклокинг. На борту восемь P‑cores, а также двенадцать E‑cores, что дает в сумме 20 ядер и 20 потоков. Первые работают на базовой частоте 3900 МГц с возможностью ускорения до 5400 МГц (5500 МГц с Turbo Boost Max 3.0), вторые работают на 3300 МГц с возможностью ускорения до 4600 МГц. Общий TDP разделен на два типа. Processor Base Power заявлена на уровне 125 Вт, а Turbo Power — в 250 Вт. Объем Smart Cache составляет 30 МБ.

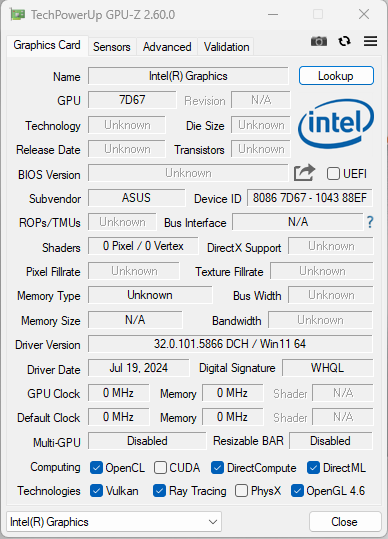

Стандартная версия процессора предполагает наличие интегрированного графического ядра Intel Graphics с четырьмя ядрами Xe. В распоряжении пользователя находятся 512 шейдерных процессоров, четыре процессора Ray Tracing, 16 ROP, 32 TMU. Базовая частота графического ядра составляет 300 МГц с возможностью ускорения до 2000 МГц. Так что это полноценная копия IGP старшего процессора Core Ultra 9 без каких-либо изменений в меньшую или большую сторону.
Оверклокинг

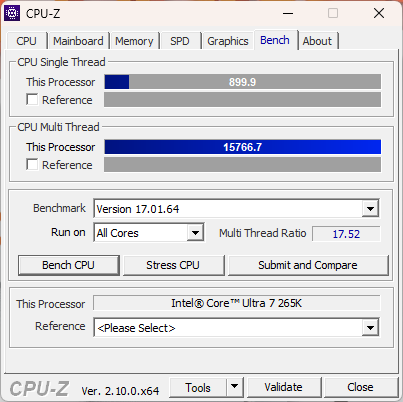

О новых возможностях уже говорилось в обзоре Intel Core Ultra 9 285K. Узлы NGU, D2D, а также NPU не трогались и продолжали работать на фабричных настройках. Процессор был разогнан до 5600 МГц по всем P‑cores, а также 5000 МГц по E‑cores. Это был адаптивный режим без использования TVB и V/F Offset. Лимиты энергопотребления полностью сняты, однако защита Max Voltage Limits работала в штатном режиме. Оперативная память работала в режиме DDR5-8000 CL36-48–48–34–2T и Gear 2.
