Упаковка и комплектация
К сожалению на тестирование попал процессор в tray-комплектации, так что упаковку мы будем рассматривать в другой раз с другим экземпляром.

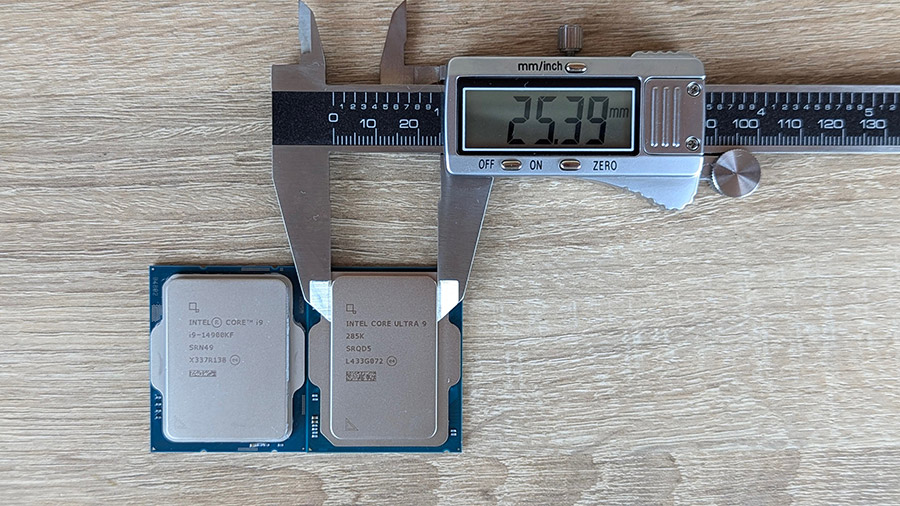

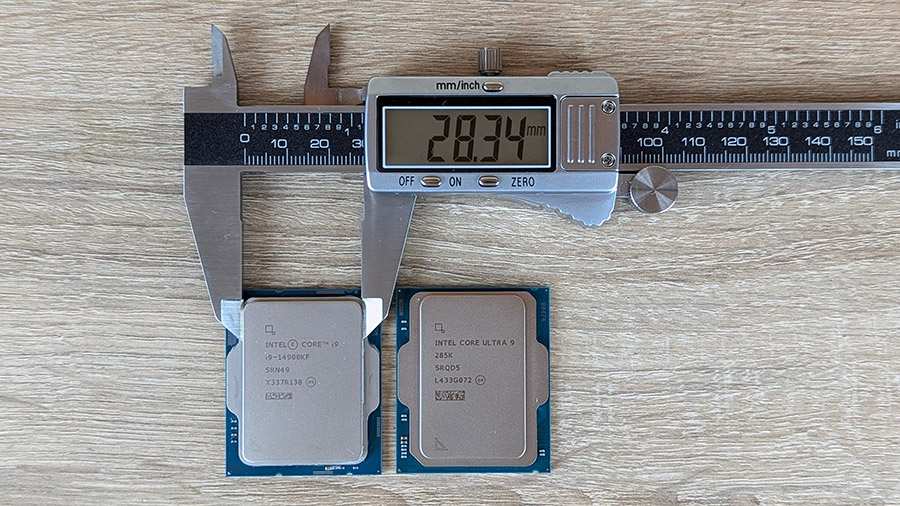

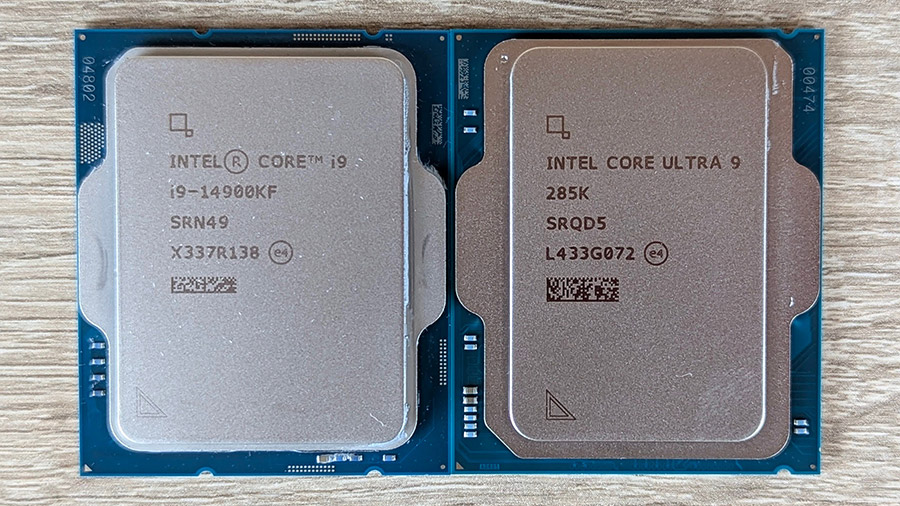

Процессор гарантированно заставит привлечь на себя внимание, ведь форма и контактная плоскость теплораспределительной крышки изменились, она стала узкой на фоне предшественников, а именно потеряла 3 мм.
Пропилы также имеют другое расположение, хотя это и не сюрприз, вряд ли Intel желает повторить сценарий LGA 1151v1 / 1151v2.
Толщина подложки не изменилась.

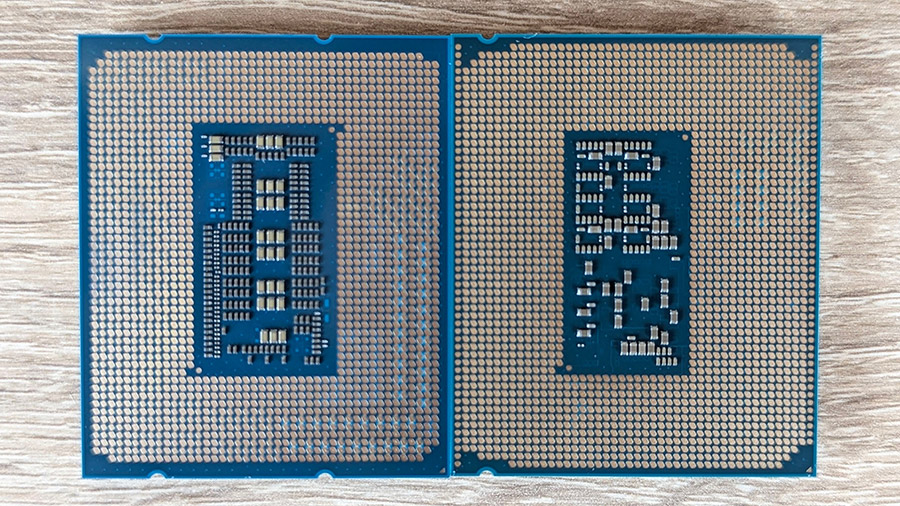

Ну и конечно же места штрих-кодов, конденсаторов, и других элементов на переднем плане претерпели изменения.

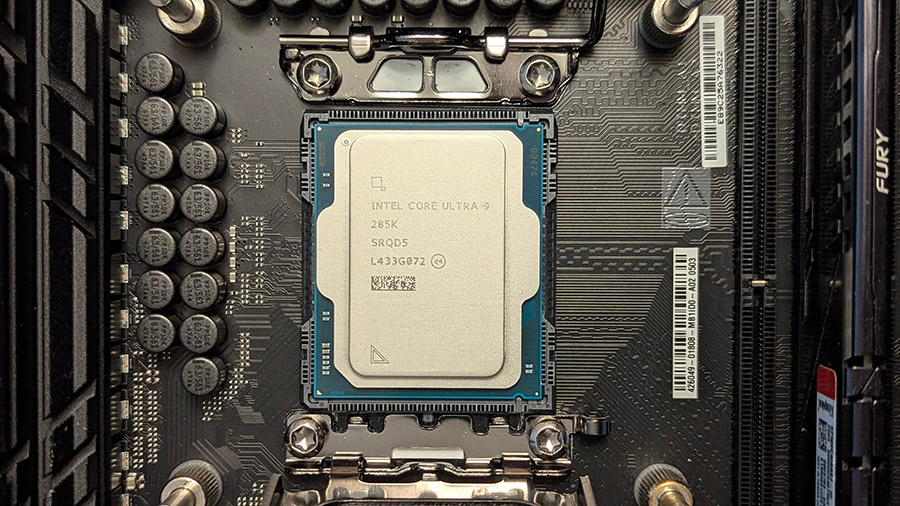

Конструкция получила обновленную форму и в теории должна обеспечить равномерный прижим без каких-либо эксцессов, которые были особенно актуальны в первые времена существования платформы LGA 1700 и этой физической формы сокета.

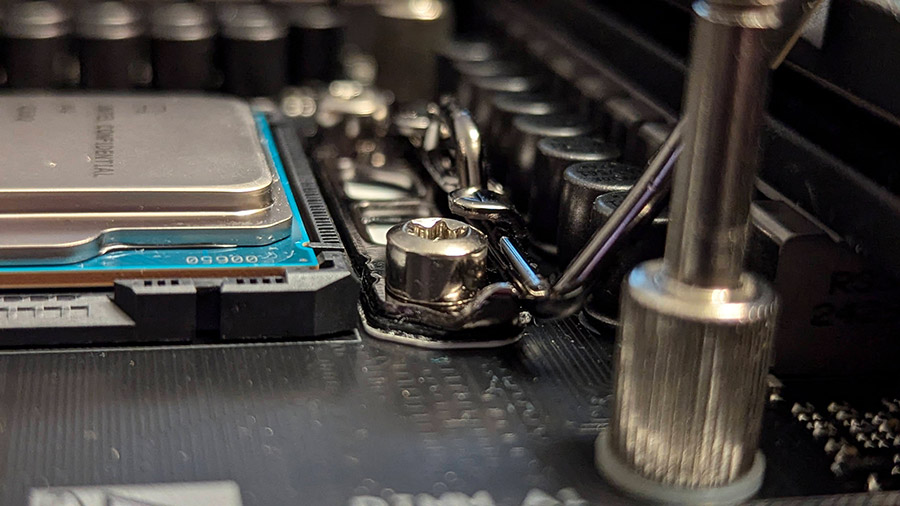

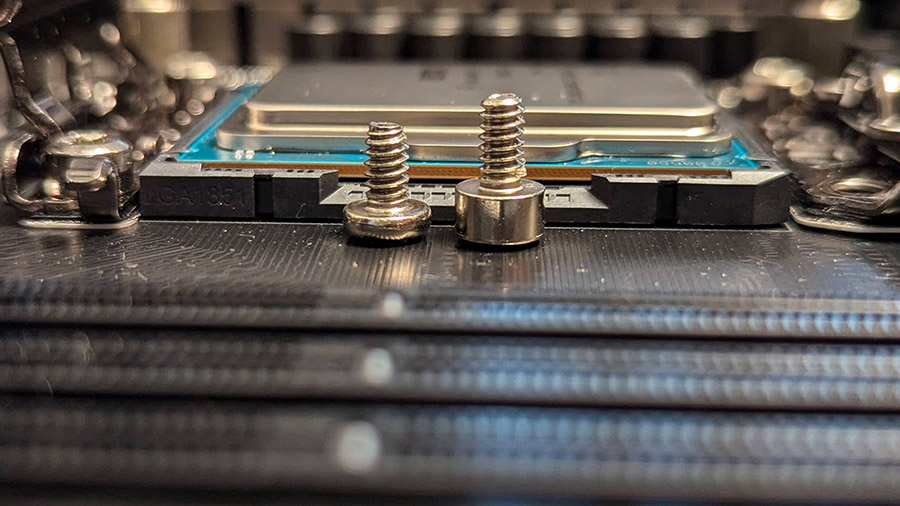

Кроме того, не только механизм прижима сокета получил изменения, их получил и сам разъем. Дело в наличии пластикового ключа в конструкции сокета. Его присутствие умножило на ноль возможность использования рамок и нестандартных механизмов прижима, большой ассортимент которых мы видели во времена, когда LGA 1700 был текущим сокетом. Поэтому пользователю следует помнить о том, что или на свой страх и риск придется его «спилить» тем же надфилем, или же приобрести новую совместимую рамку/механизм в случае желания использовать именно их.

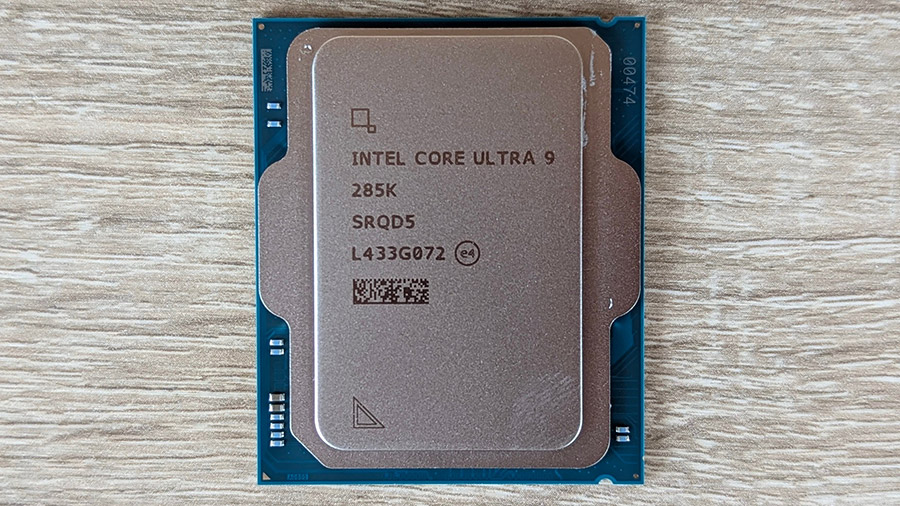

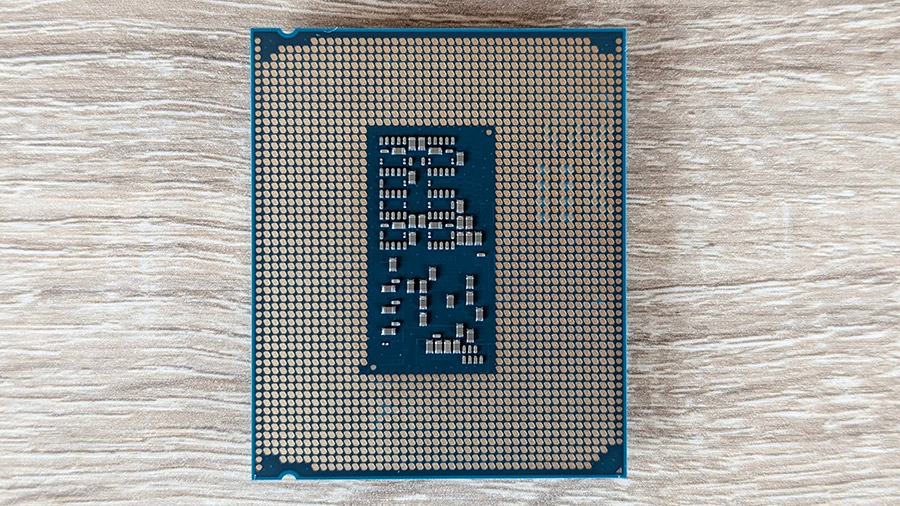

Ну и в качестве бонуса фото процессора отдельно от всего:
Возможности процессора
Перед нами процессоры, совместимые лишь с памятью DDR5, которая в заводском режиме способна работать до уровня DDR5-6400 включительно в режимах Gear 2 и Gear 4 (Gear 1 отсутствует), все что выше классифицируется как разгон. В наличии восемь P-cores, а также шестнадцать E-cores, что дает в сумме 24 ядра и 24 потока. Первые работают на базовой частоте 3700 МГц с возможностью ускорения до 5500 МГц (5700 с Thermal Velocity Boost). Вторые работают на 3200 МГц с возможностью ускорения до 4600 МГц. Общий TDP разделен на два типа. Processor Base Power заявлена на уровне 125 Вт, а Turbo Power — в 250 Вт, что довольно иронично на фоне Core i9-14900K, у которого этот показатель равен 253 Вт, но нам обещали до 58% меньшее энергопотребление. Кто-то опять немножечко насыпал marketing bullshit? Объем Smart Cache составляет 36 МБ.
Предусмотрено наличие встроенного графического ядра Intel Graphics с четырьмя ядрами Xe. К сожалению на момент тестирования программа GPU-Z еще не знала этот IGP. Фактически в распоряжении пользователя находятся 512 шейдерных процессоров, четыре процессора Ray Tracing, 16 ROP, 32 TMU.
Базовая частота графического ядра составляет 300 МГц с возможностью ускорения до 2000 МГц.
Оверклокинг

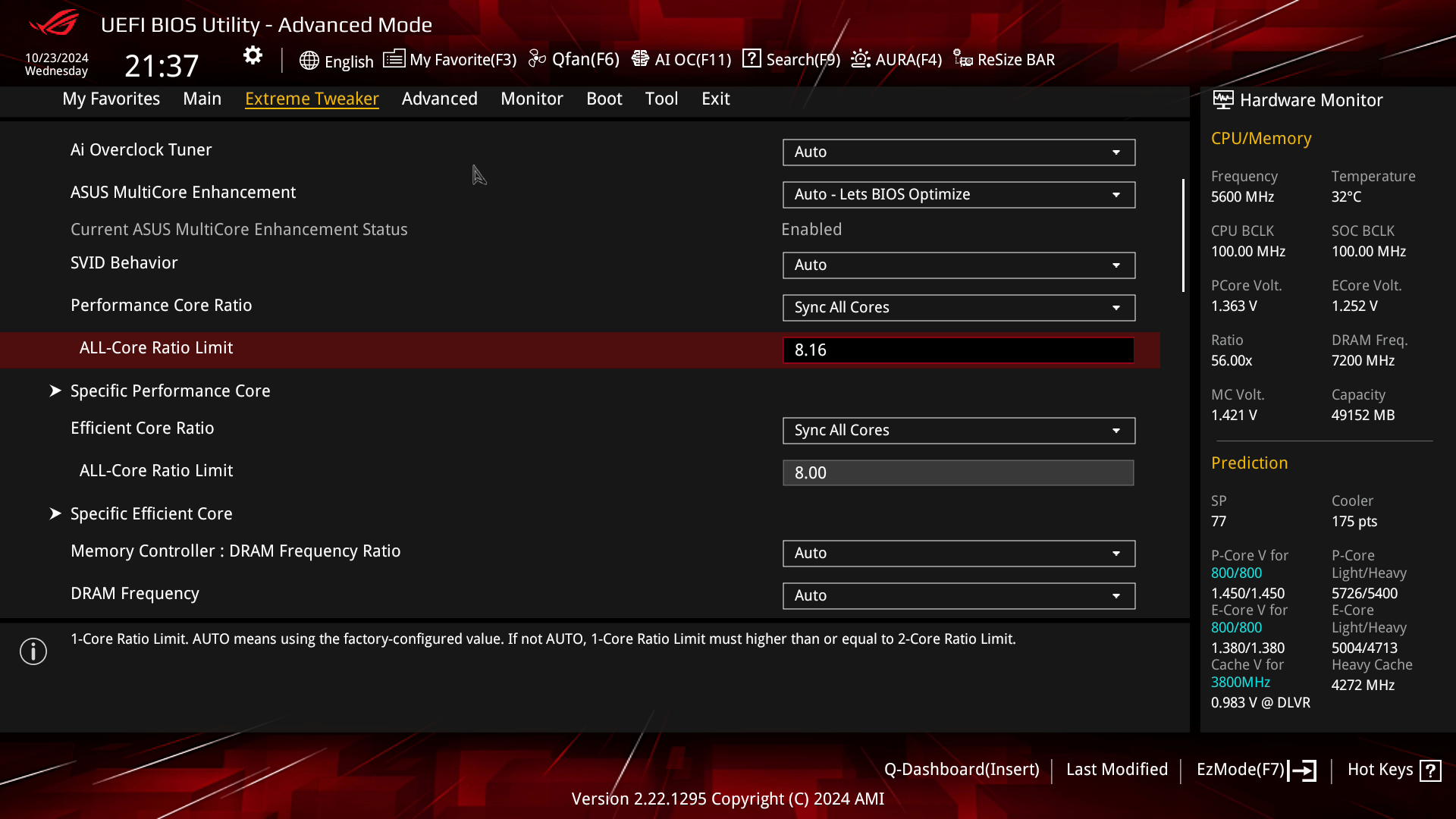

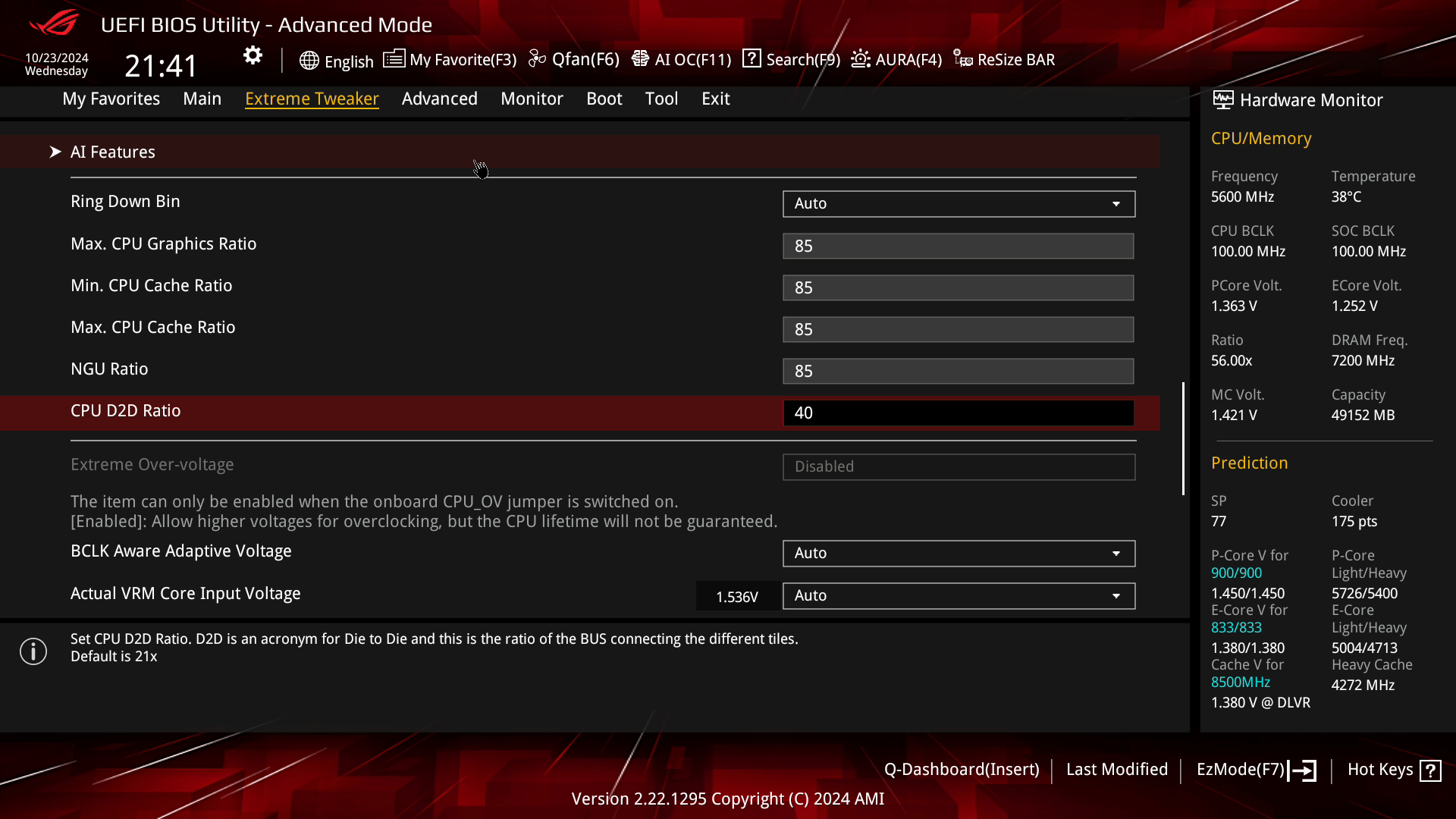

Сначала посмотрим на интересные инновации на примере ASUS ROG Maximus Z890 Hero. В особенностях архитектуры уже упоминалась возможность выставления множителя с дробной частью, а именно x0,16, x0,33, x0,5, x0,66, x0,83, x1.
Можно выбирать внешний генератор частоты, а вот будет ли это доступно процессорам с заблокированным множителем — вопрос открытый, ведь их выход еще не состоялся на момент написания обзора. Учитывая ситуацию в момент релиза, достаточно быстрое подтверждение наличия проблем с производительностью есть вероятность «аукциона невиданной щедрости».
Оперативной памяти можно выставить режим работы DDR5-15066, и это с учетом традиционных 100 МГц базовой частоты BCLK.

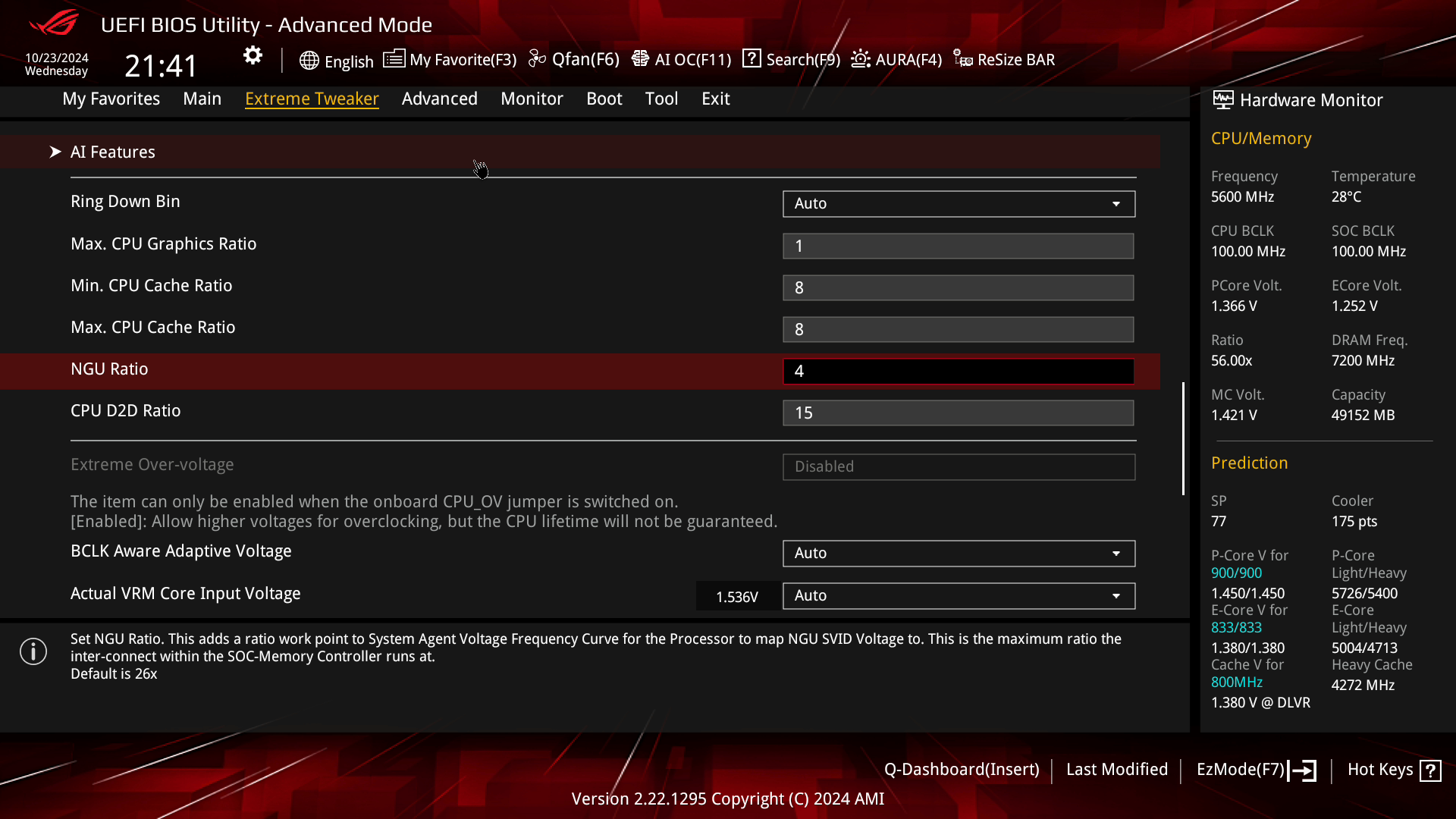

Добавилось управление центральной шиной NGU (расшифровывается как Next Generation Uncore), объединяющей плитки между собой. Пользователи AMD могут ассоциировать это с FCLK. Ее рабочий диапазон составляет от 400 до 8500 МГц.
Еще добавилось управление D2D (расшифровывается как Die to Die), это три дополнительных отдельных интерфейса, объединяющих плитку SoC со всеми остальными (например SoC-Graphics). Каждая дополняет NGU и экономит ее пропускную способность. Рабочий диапазон от 1500 до 4000 МГц.
Для исключения повторения ситуации с флагманскими представителями 13-14 поколений была добавлена система защиты Max Voltage Limits. Единственный байпас этой защиты на момент написания этой статьи — низкая температура процессора (ниже 10 °C). Если Max Voltage Limits был выключен без понимания — процессор перейдет в аварийный режим и все частоты будут зафиксированы на 400 МГц.
В условиях дефицита времени на полноценное тестирование эксперименты с частотами новейших интерфейсов не выполнялись, поэтому они оставались на фабричных настройках, а именно NGU = 2600 МГц, D2D = 2100 МГц, эти значения актуальны для Intel Core Ultra 285K.
Все остальное вполне традиционно, а алгоритмы работы таких вещей как TVB или V/F Offset работают если и не 1:1, как с предшественниками, то достаточно похоже. Не хочется давать четкое утверждение, после тестирования лишь двух процессоров в рамках одной материнской платы.
Процессор был разогнан до 5600 МГц по всем P-cores, а также 5100 МГц по E-cores. Это был адаптивный режим без использования TVB и V/F Offset. Лимиты энергопотребления полностью сняты, однако защита Max Voltage Limits работала в штатном режиме. Оперативная память работала в режиме DDR5-8000 CL36-48-48-34-2T и Gear 2.
IGP удалось без проблем ускорить до уровня 2700 МГц по ядру.
