Обзор и тестирование материнской платы ASUS ROG Strix B860-F Gaming WiFi для платформы Intel LGA 1851. Знакомство с возможностями чипсета Intel B860

В прошлом месяце Intel расширила ассортимент доступных чипсетов для платформы LGA 1851, добавив B860 для решений mid-tier, а также H810 для бюджетного класса. Спойлер: ни полноценный, ни «обходной» разгон нас не ждет, Intel все еще не хочет давать пользователю свободу действий в тонкой настройке. Посмотрим, как стратегия «вставил и забыл» покажет себя с материнской платой ASUS ROG Strix B860-F Gaming WiFi.

Характеристики

Вниманию читателя! Чипсетный слот расширения PCIe делит линии с разъемом M.2_4, и когда задействован последний — слот будет отключен.

Комплект поставки

ROG Strix B860-F Gaming WiFi попадает в руки покупателя в коробке средних размеров, имеющей фирменную полиграфию серии Republic of Gamers.

На обратной стороне собраны все ключевые особенности продукта, технические характеристики, а также дополнительные фото самой материнской платы.

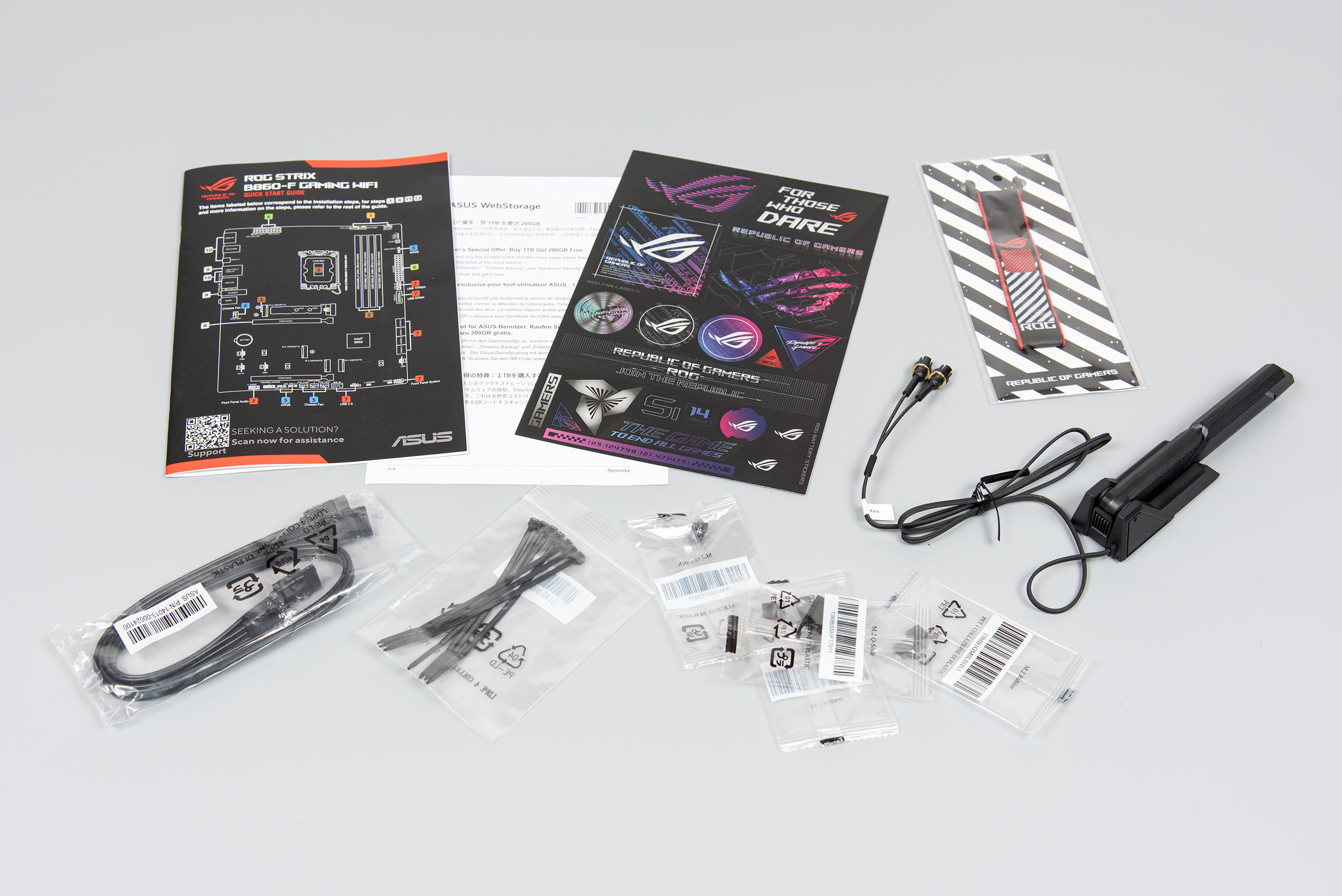

В комплектации, кроме материнской платы, присутствуют следующие вещи:

• инструкция быстрого старта, благодарность за покупку, гарантия и прочее;
• комплект наклеек;
• крепление Q-slide и резиновые ножки для установки M.2-накопителей;
• составная Wi-Fi Q-Antenna с магнитной платформой;
• комплект пластиковых стяжек для кабель-менеджмента;
• брелок для ключей ROG;
• два кабеля SATA с металлическими защелками (один из них угловой).

Внешний вид

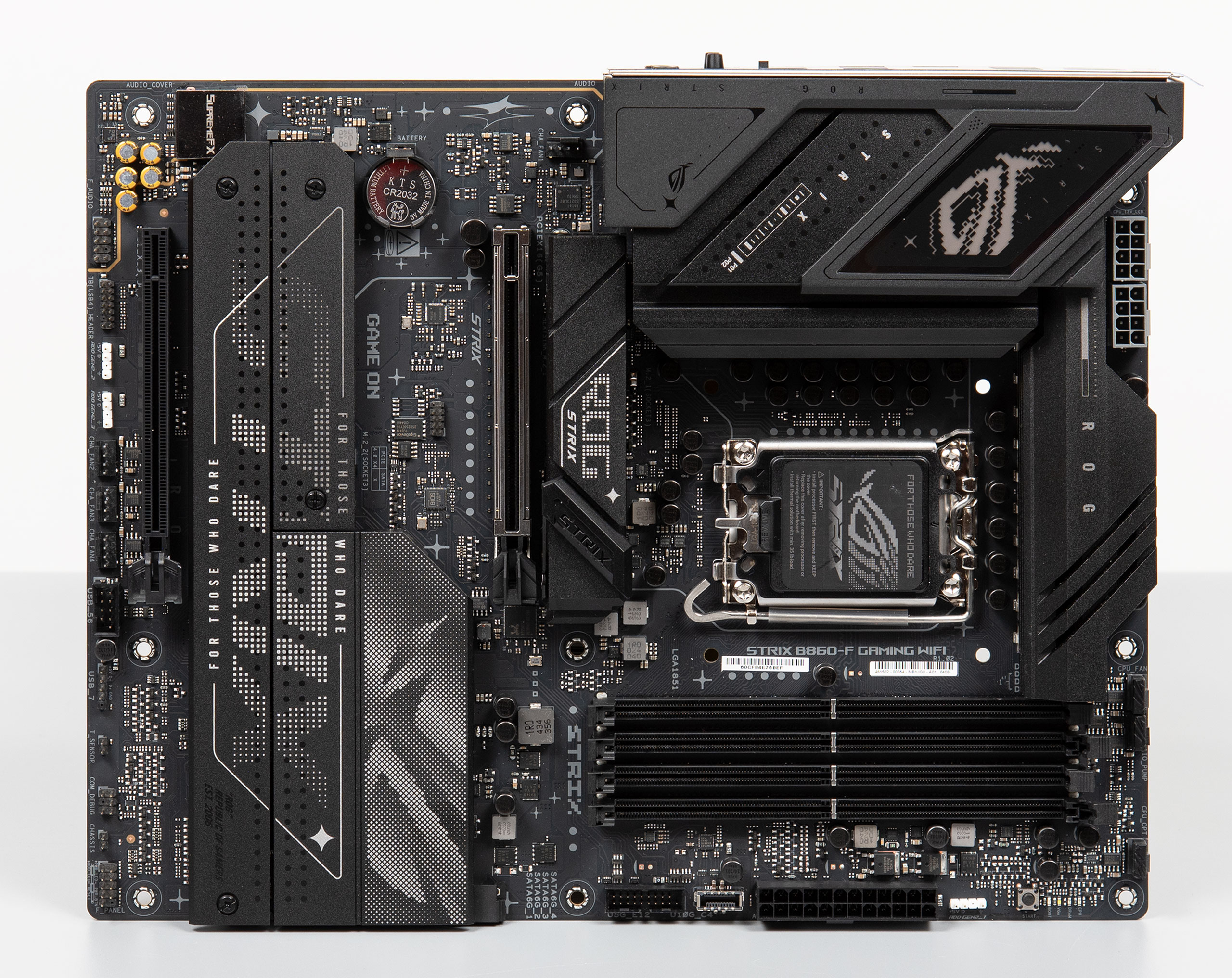

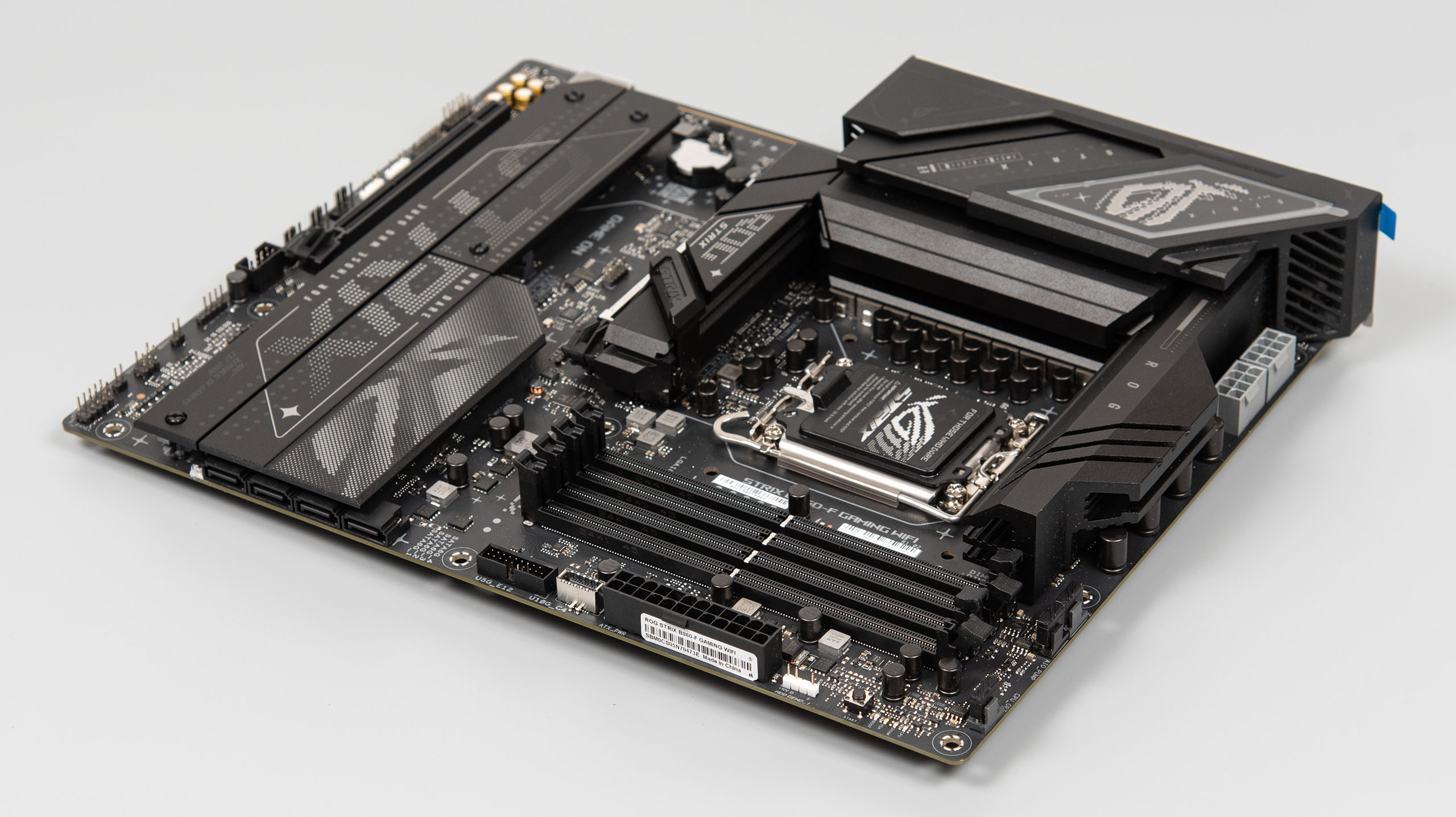

Как и в альтернативной реализации для платформы AMD, материнская плата ROG Strix B860-F Gaming WiFi имеет крупную надпись STRIX с фирменным лозунгом «for those who dare». Плата выполнена в темной цветовой гамме, имеет RGB-подсветку логотипа в зоне I/O, которая выведена на пластиковый кожух. В наличии противопылевые заглушки на коннекторах вентиляторов.

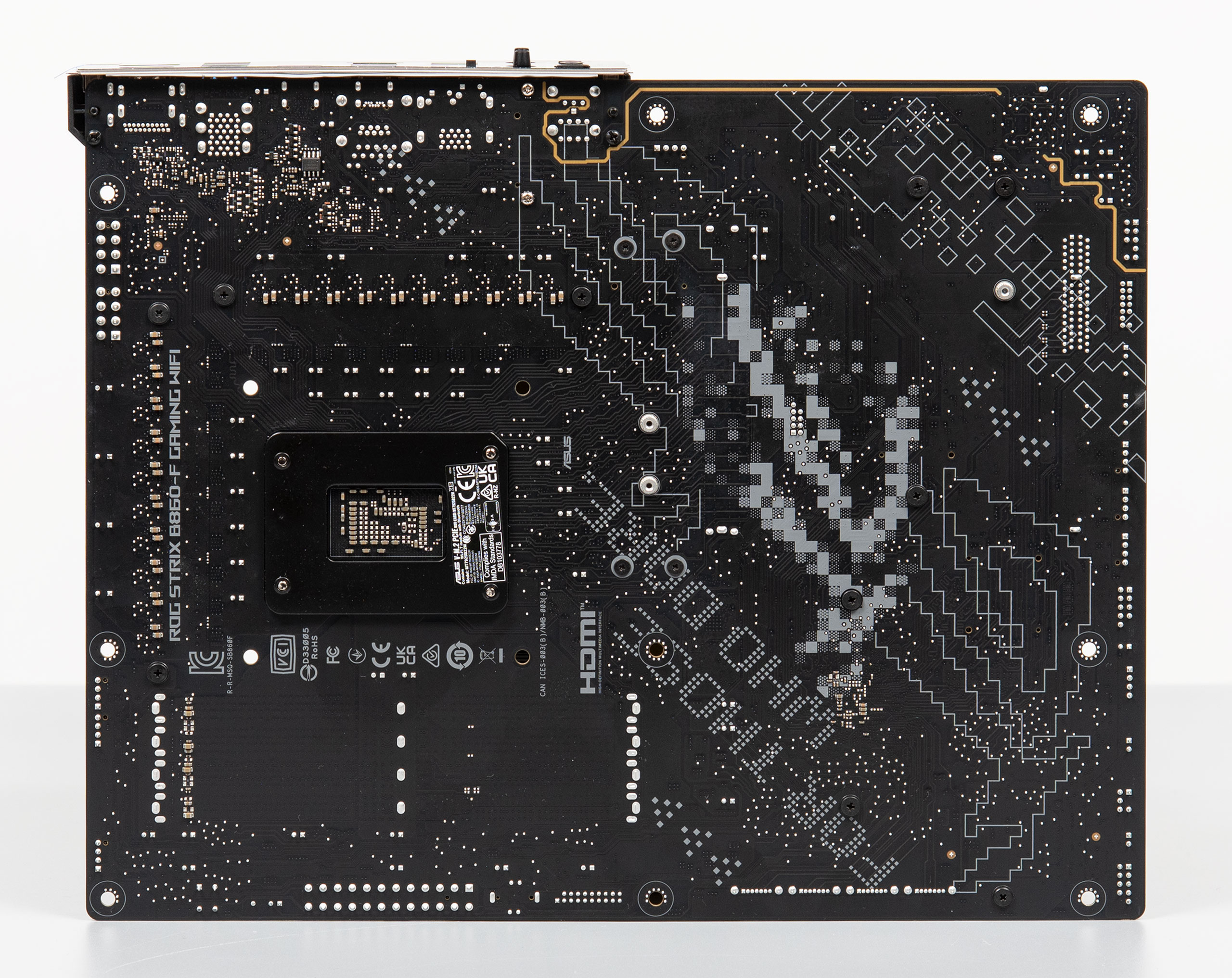

Обратная сторона не имеет ничего интересного для читателя.

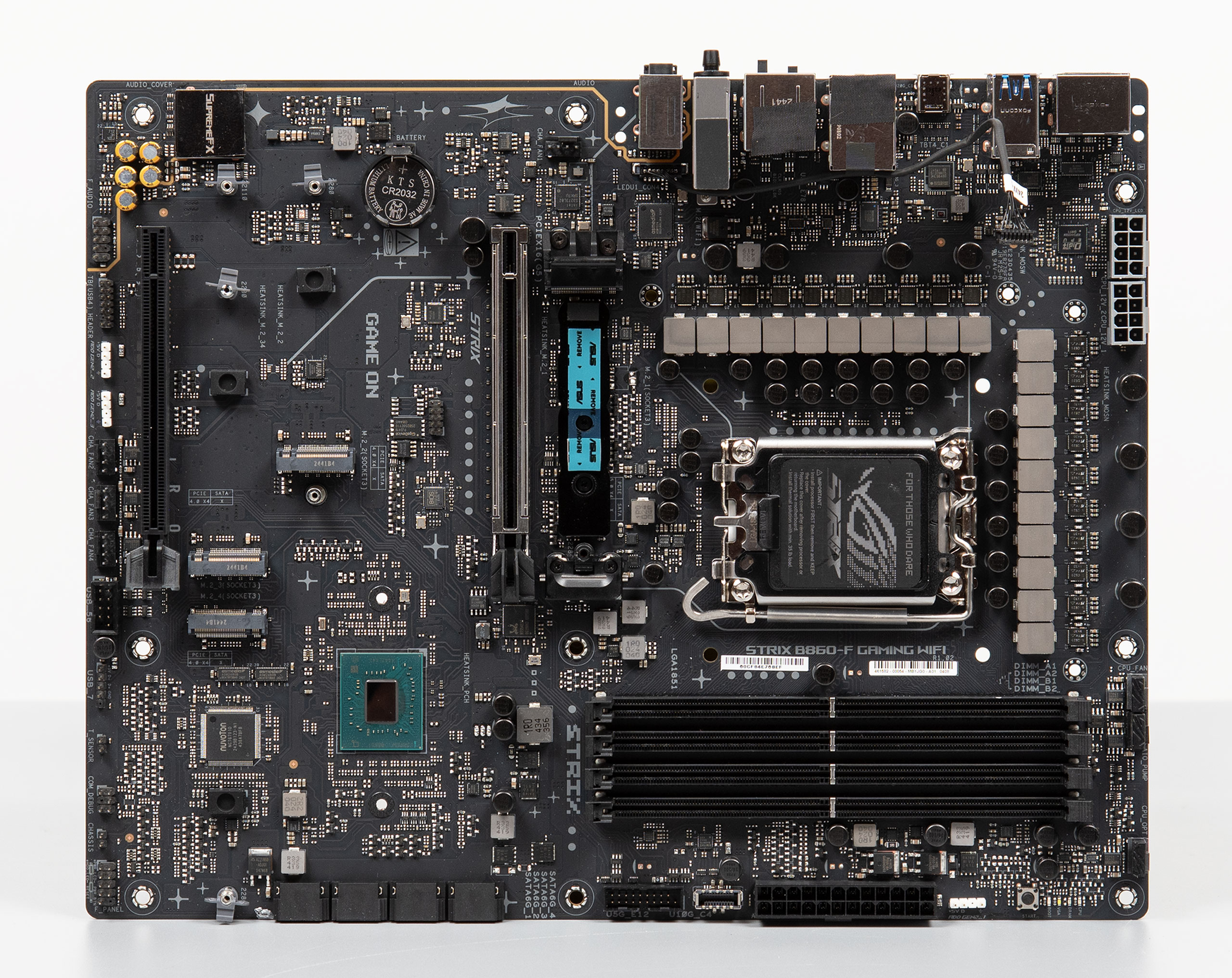

Вот так выглядит плата без радиаторов и подобных излишеств:

Охлаждением зоны VRM занимаются два отдельных радиатора, один из которых частично расширен до зоны I/O. Контакт с силовыми элементами обеспечивают термопрокладки, а фиксируются они с помощью винтов.

Подсистема питания реализована по схеме 16+1+2+1 (VCCCORE + VCCGT + VCCSA + VNNAON). Все группы используют силовые элементы Vishay SIC629, которые, по словам ASUS, рассчитаны на 80 А (даташит найти не удалось). За управление отвечает фирменный ШИМ-контроллер Digi+ ASP2442. Питание подается через два типовых коннектора EPS12V.

Чипсет находится на своем типичном месте и охлаждается компактным прямоугольным радиатором, который довольно легко спутать с охлаждением M.2. Он фиксируется на два винта по бокам, а контакт с кристаллом происходит через термопрокладку.

Зона аудио отделена от основной части текстолита. Под комплексом ROG Supreme FX 7.1 производитель использует аудио-кодек Realtek ALC4080, а также усилитель Savitech SV3H712.

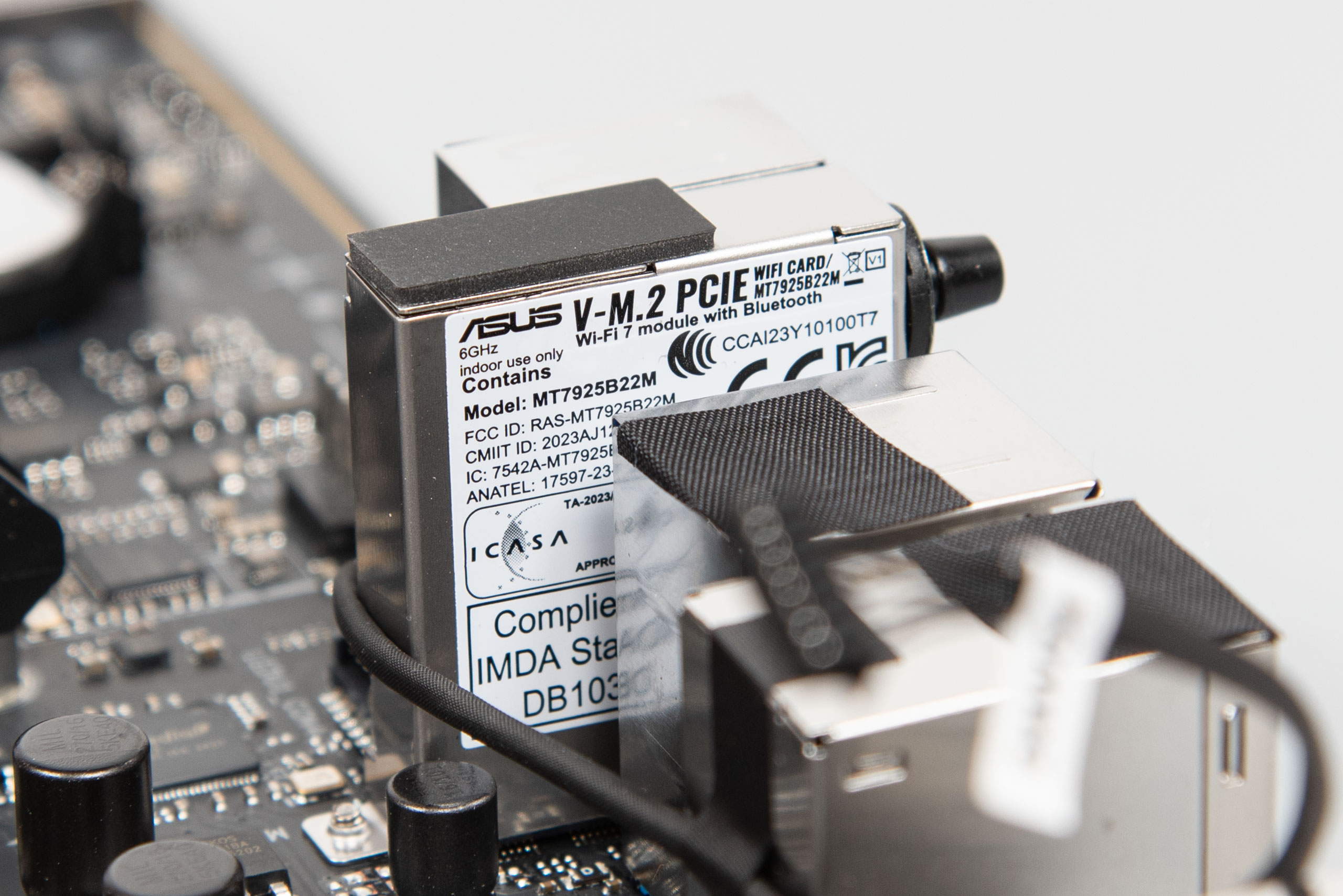

Работа Wi-Fi обеспечена модулем M.2 (Key E) с блоком MediaTek MT7925, который также поддерживает Bluetooth 5.4. Проводное подключение обслуживается сетевой картой Intel I226-V.

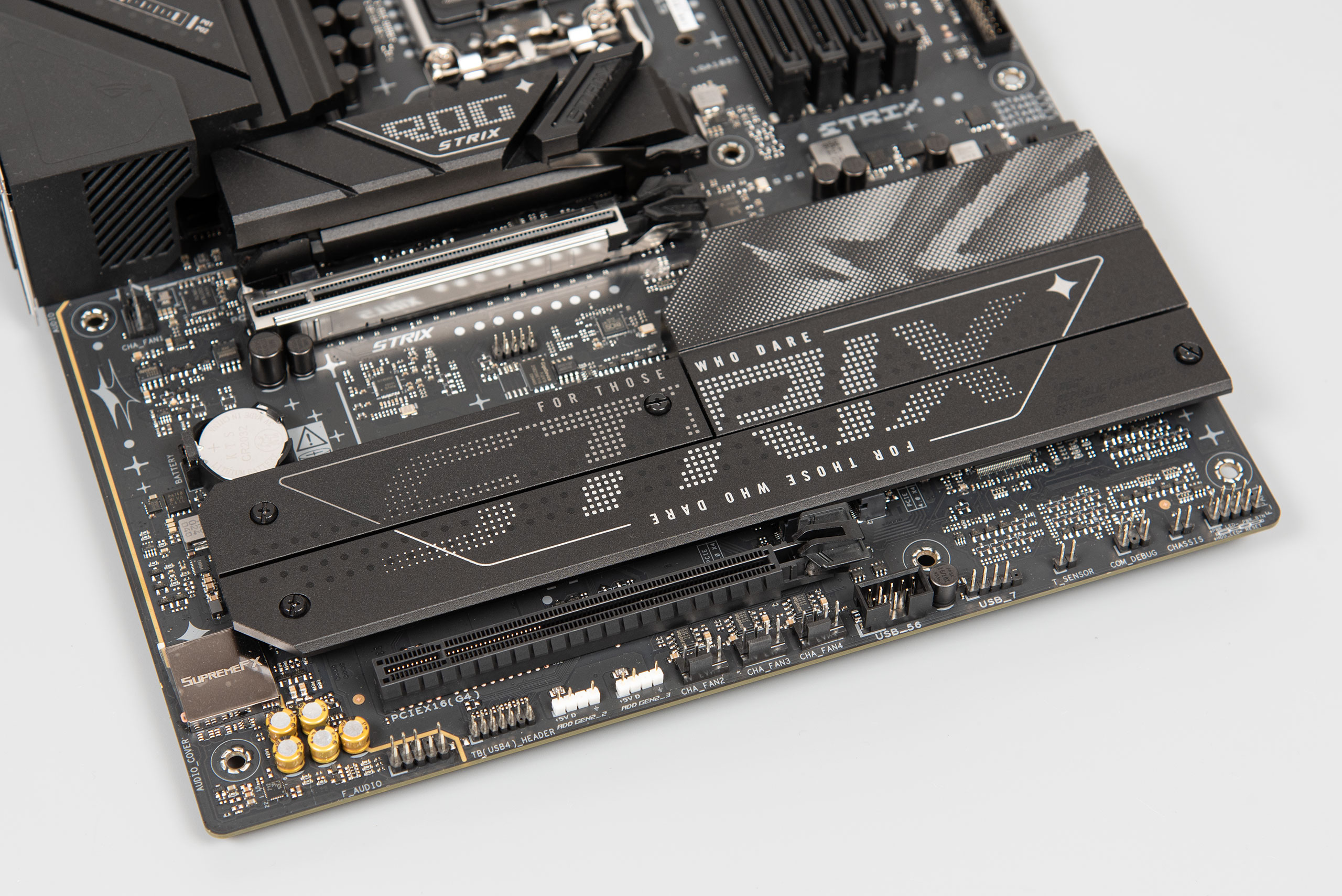

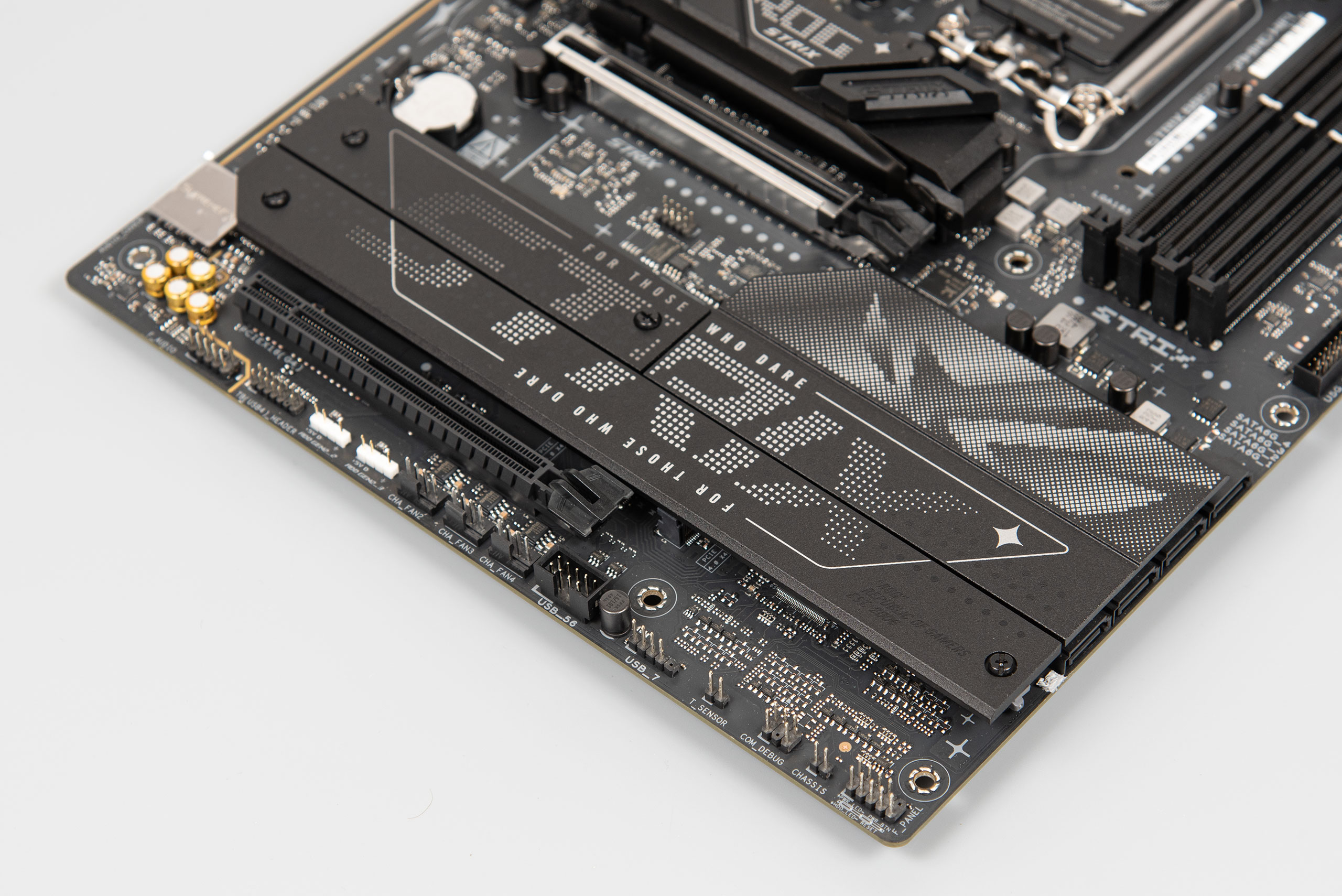

Подсистема накопителей M.2 готова принять на борт до четырех устройств. Главный слот имеет механизм M.2 Q-release, позволяющий устанавливать или снимать накопитель без инструментов, голыми руками. Это единственное посадочное место для M.2-накопителя, которое подведено к процессору.

Все остальные посадочные места подведены к чипсету. Резюмируем:

• M.2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2242/2260/2280 (Key M). Подключен к CPU;
• M.2_2 работает на скорости PCIe 4.0 x4. Совместим только с размером 2280 (Key M). Подключен к чипсету;
• M.2_3 работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к чипсету;
• M.2_4 работает на скорости PCIe 4.0 x4. Совместим только с размером 2280 (Key M). Подключен к чипсету.

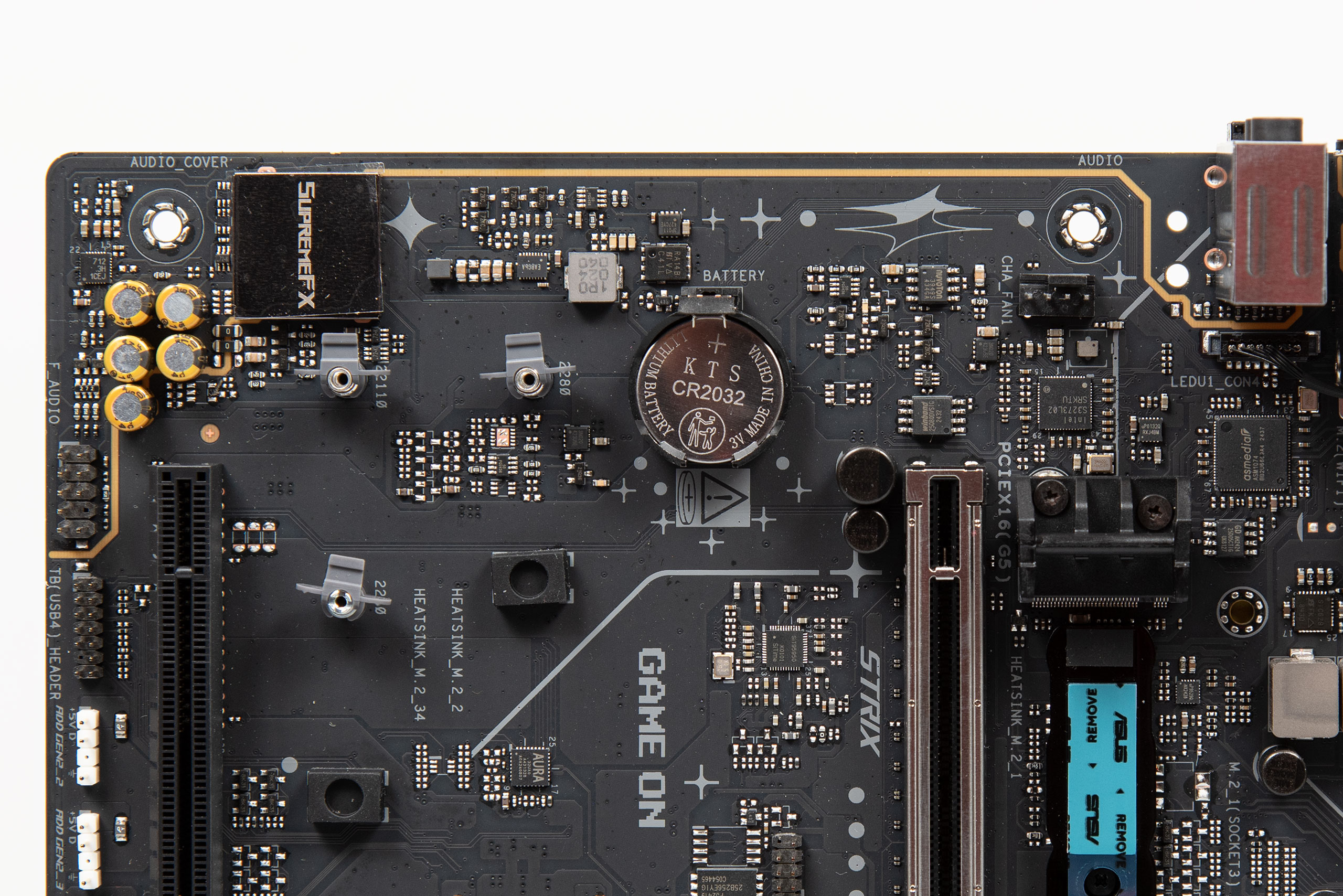

Теперь опишем контактные группы и интерфейсы. В типичном месте ниже зоны I/O расположен один разъем вентилятора. Чуть ниже расположена батарейка CMOS, которая сохранит прямой доступ при условии использования видеокарты, или другого устройства, не занимающего высоту более двух слотов.

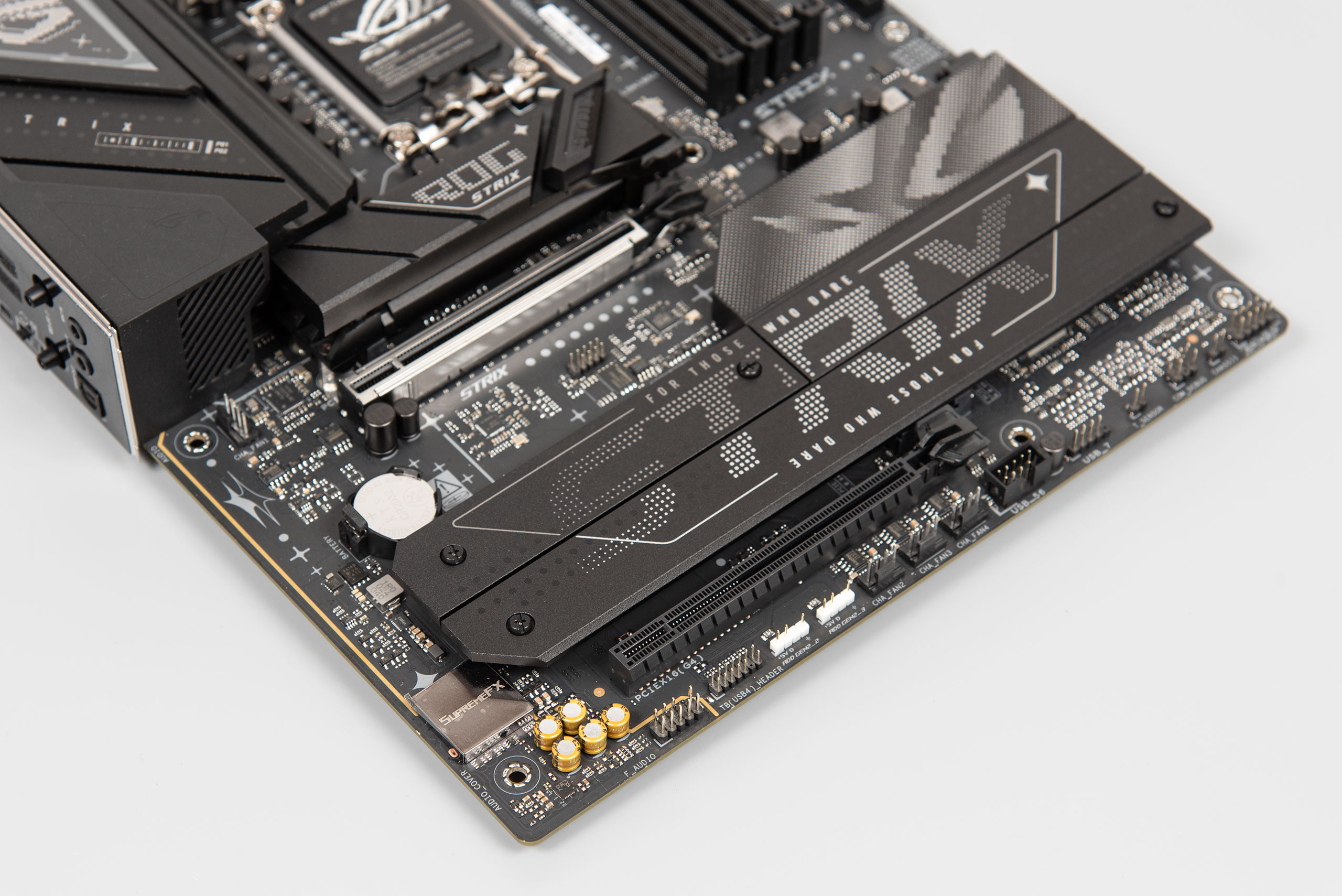

Внизу слева расположена контактная группа HD_AUDIO, контактная группа Thunderbolt 4, два коннектора ADD_GEN2 (RGB 5V), три разъема вентиляторов.

Снизу справа находятся две контактные группы USB 2.0 (одна из них на один порт), коннектор термопары, DEBUG-порт, датчик открытия шасси, а также типичная контактная группа FRONT_PANEL. Справа под углом 90 градусов находятся порты SATA.

Справа выше расположено по одной контактной группе USB 3.2 Gen 2 Type C и USB 3.2 Gen 1. Выше находится диагностическая зона POST, три разъема вентиляторов, один коннектор ADD_GEN2 (RGB 5V), а также кнопка запуска материнской платы.

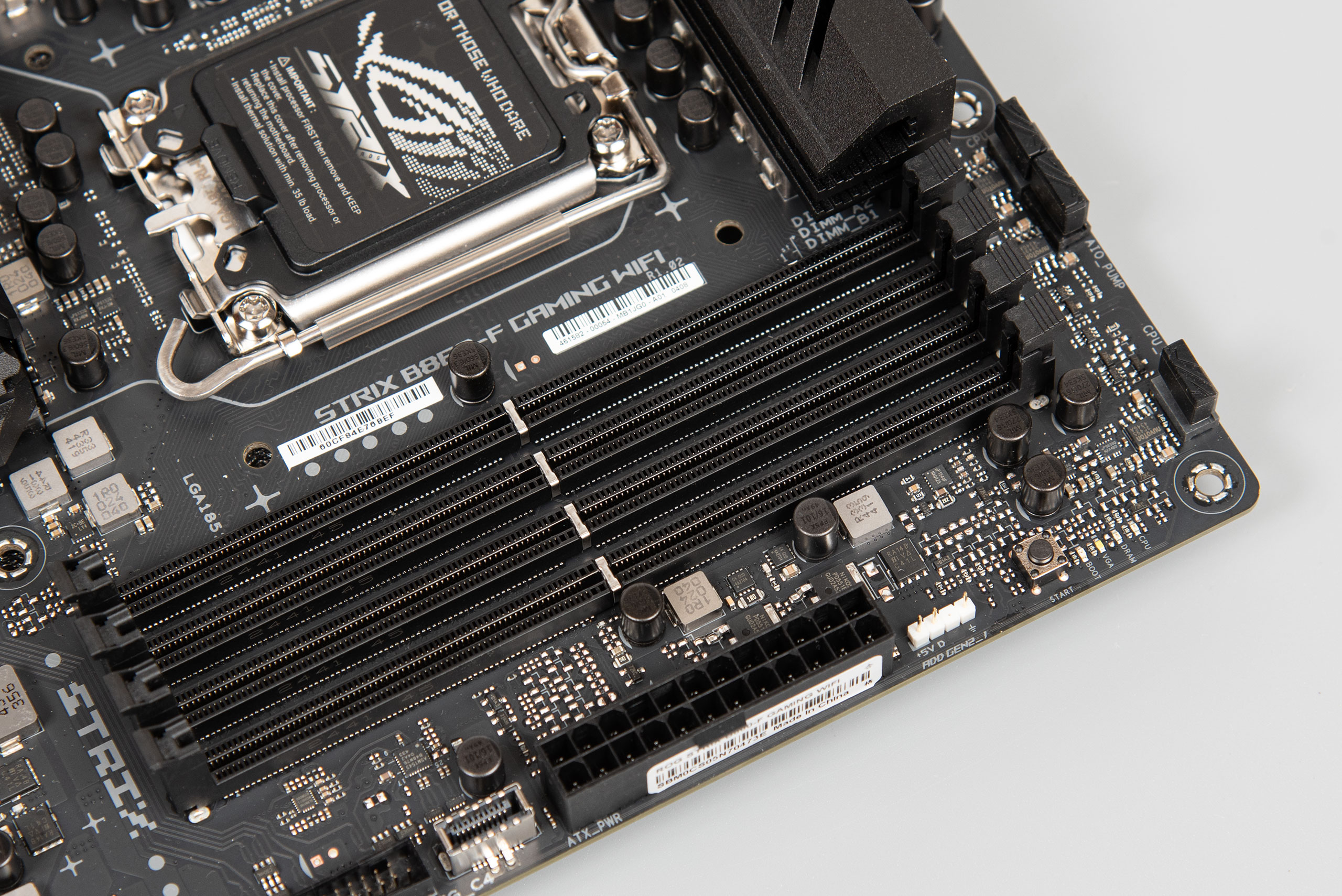

Слоты оперативной памяти имеют защелки только с одной стороны.

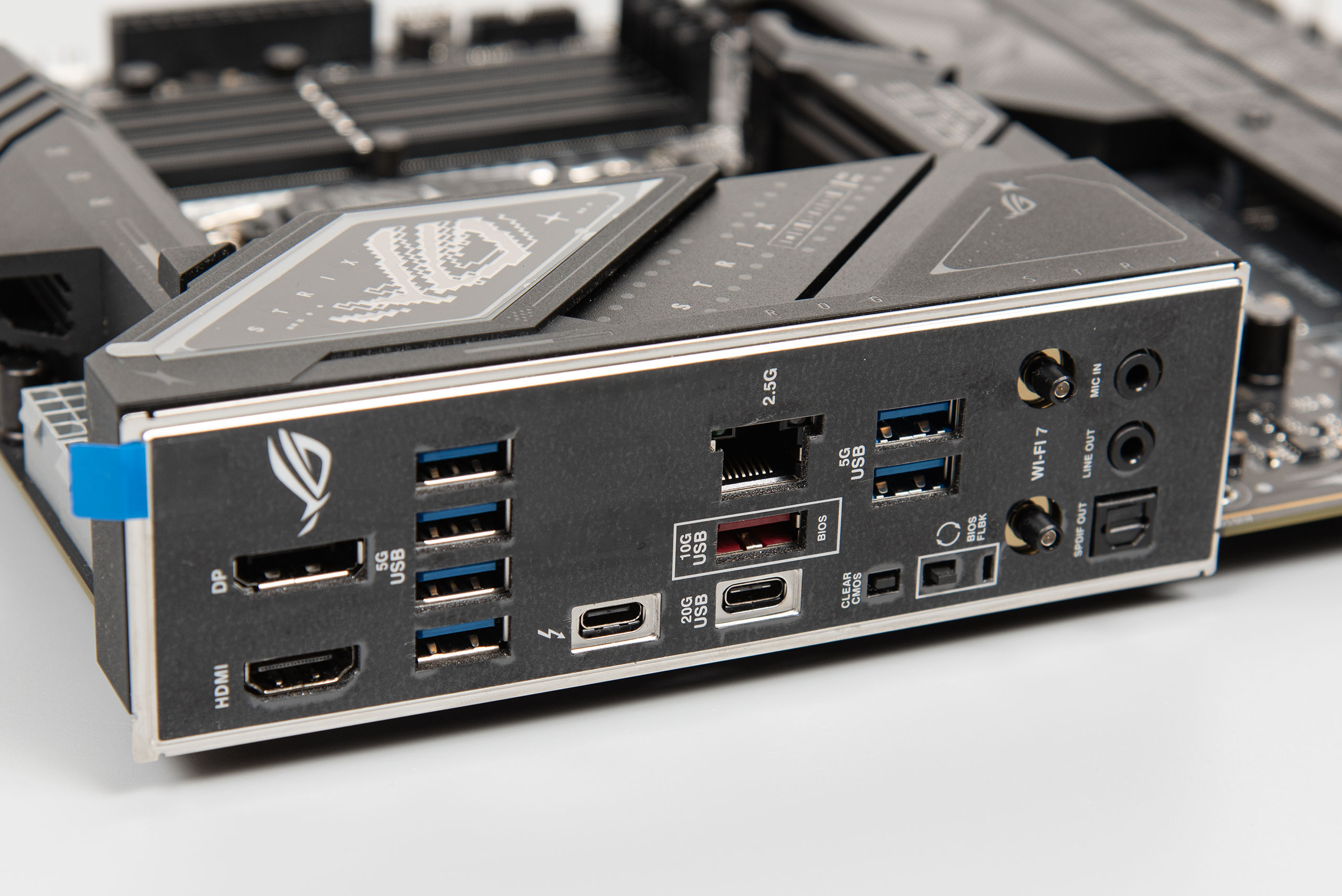

I/O-панель имеет заранее установленную заглушку. Из нетипичного присутствуют кнопка CLEAR_CMOS, а также кнопка запуска функции BIOS_FLASHBACK. Традиционные коннекторы на панели:

• x1 HDMI 2.1;
• x1 DisplayPort 1.4;
• x1 Thunderbolt 4 (USB4);
• x1 USB 3.2 Gen 2 (Type A);
• x1 USB 3.2 Gen 2x2 (Type C);
• x6 USB 3.2 Gen 1;
• x1 2.5G Ethernet;
• x2 Q-Antenna (Wi-Fi);
• x2 Mini Jack (Mic in, Line out);
• x1 S/PDIF OUT.
