Новая платформа Intel LGA 1851 на старте доступна лишь в максимальной комплектации — процессоры с разблокированным множителем и платы на базе чипсета Z890, соответственно почти у каждого будет ассоциироваться с ощутимыми капиталовложениями. Но, скорее всего, избытком функций и возможностей большинство потребителей никогда не будут пользоваться, хотя они и повлияли на конечную цену продукта. Gigabyte это прекрасно понимает, поэтому предлагает свою материнскую плату Z890 AORUS Elite WiFi7 тем, кому нужна качественная база платформы без избыточной функциональности. Потому рассмотрим ее внимательнее.
Характеристики
| Производитель | Gigabyte |
|---|---|
| Модель | Z890 AORUS ELITE WIFI7 |
| Чипсет | Intel Z890 |
| Процессорный разъём | LGA 1851 |
| Процессоры | Intel Core Ultra (Series 2) |
| Память | 4 DIMM/CUDIMM DDR5 SDRAM, максимум 256 ГБ: 4800–6400 МГц 6400–9200+ (OC) МГц |
| Слоты PCIe | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 4.0 x16 (x4) — Z890 1 x PCI Express 4.0 x16 (x4) — Z890 |
| M.2 | 1 x PCI Express 5.0 x4 M2A_CPU (Key M, 2580/2280/22110/25110) — CPU 1 x PCI Express 4.0 x4 M2B_CPU (Key M, 2280/22110) — CPU 1 x PCI Express 4.0 x4 M2Q_SB (Key M, 2580/2280/22110/25110) — Z890 1 x PCI Express 4.0 x4 M2M_SB (Key M, 2280/22110) — Z890 |
| Встроенное видеоядро | + (в процессоре) |
| Количество подключаемых вентиляторов | 6x 4pin |
| Порты PS/2 | – |
| Порты USB | I/O-панель: 1 x Thunderbolt 4 (з підтримкою USB4), 2 x USB 3.2 Gen 2 (Type A), 3 x USB 3.2 Gen 1 (Type A), 4 x USB 2.0 |
| Контактные группы: 1 x USB 3.2 Gen 2 Type C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 портов) | |
| Serial ATA | 4 x SATA 6 Гбит/с (Z890) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s, PCI-E) |
| Встроенный звук | Realtek ALC1220 |
| S/PDIF | + |
| Сетевые возможности | Проводная: 1 x Realtek RTL8125D (2.5G Ethernet) |
| Беспроводная: MediaTek Wi-Fi 7 MT7925 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4 | |
| COM | – |
| RGB | 3 x Addressable Gen 2, 1 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные функции | D5 Bionic Corsa, AI Perfdrive, WIFI EZ-Plug, EZ-Latch Plus / Click, Sensor Panel Link, Ultra Durable PCIe Armor, PCIe UD Slot X |
| Стоимость, грн | 15 399 |
Комплект поставки
Материнская плата поставляется в типичной коробке средних размеров. На переднем плане находится фирменная символика серии AORUS.
Обратная сторона коробки демонстрирует своему потенциальному покупателю ключевые особенности продукта внутри, технические характеристики, и конечно же, внешний вид.

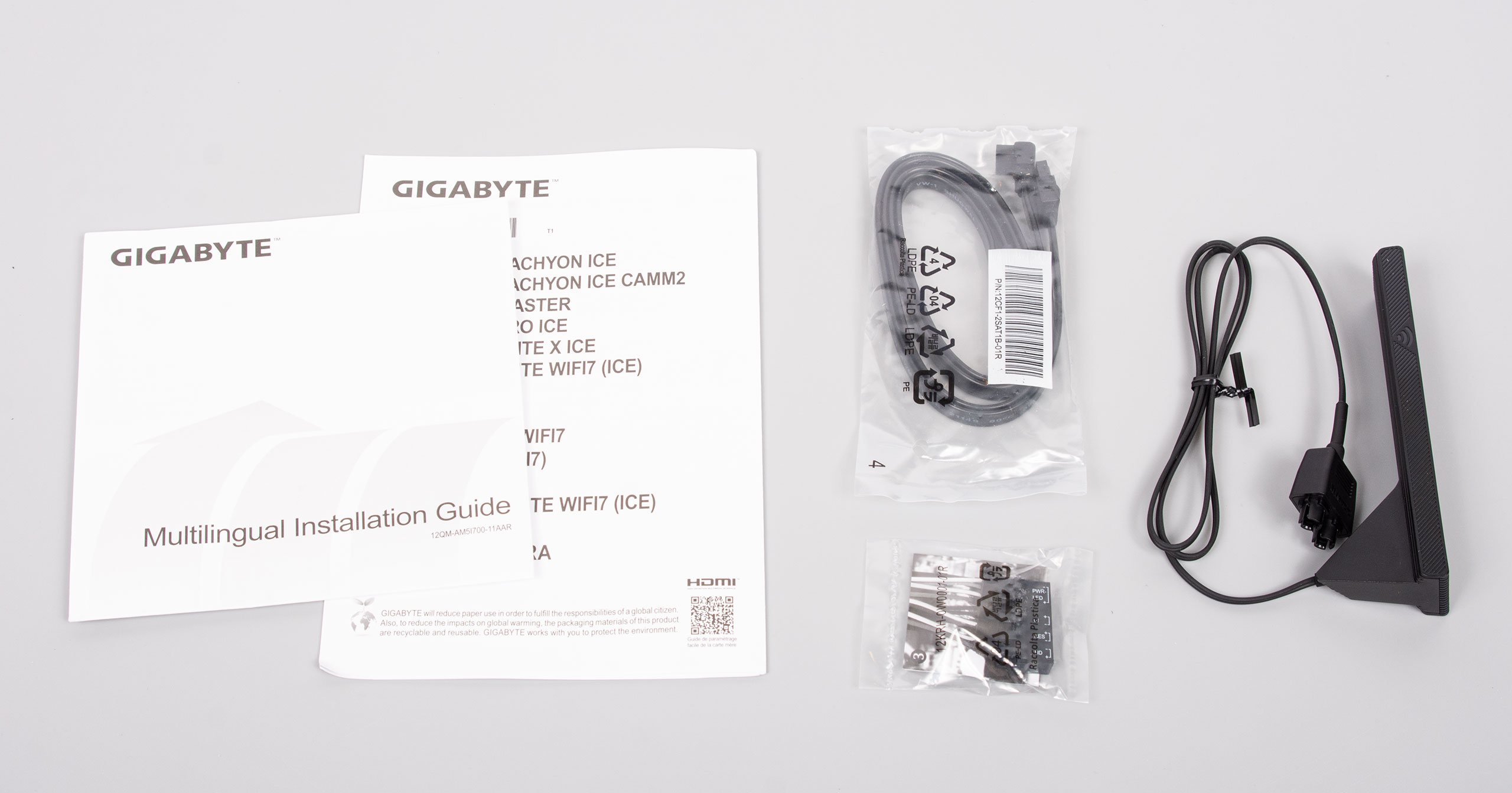

Комплектация не имеет ничего лишнего:
- документация;
- антенна WIFI EZ-plug;
- один черный угловой SATA-кабель;
- колодка подключения FRONT_PANEL.
Внешний вид

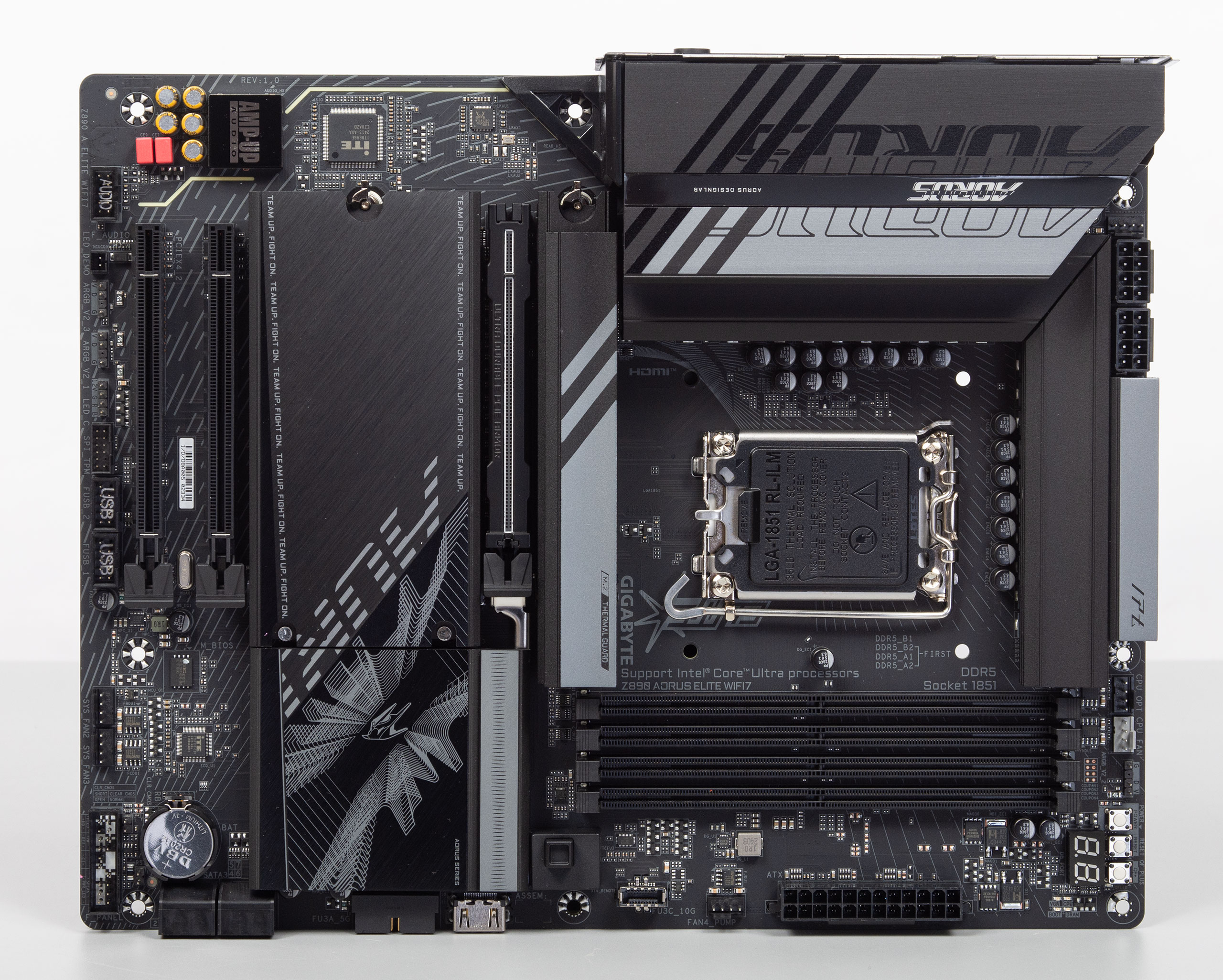

Z890 AORUS Elite WiFi7 выглядит довольно практично, используется темная цветовая гамма, черный доминирует, а серый цвет добавляет разнообразия.
На обратной стороне текстолита из интересного расположено дополнительное армирование главного слота PCIe.

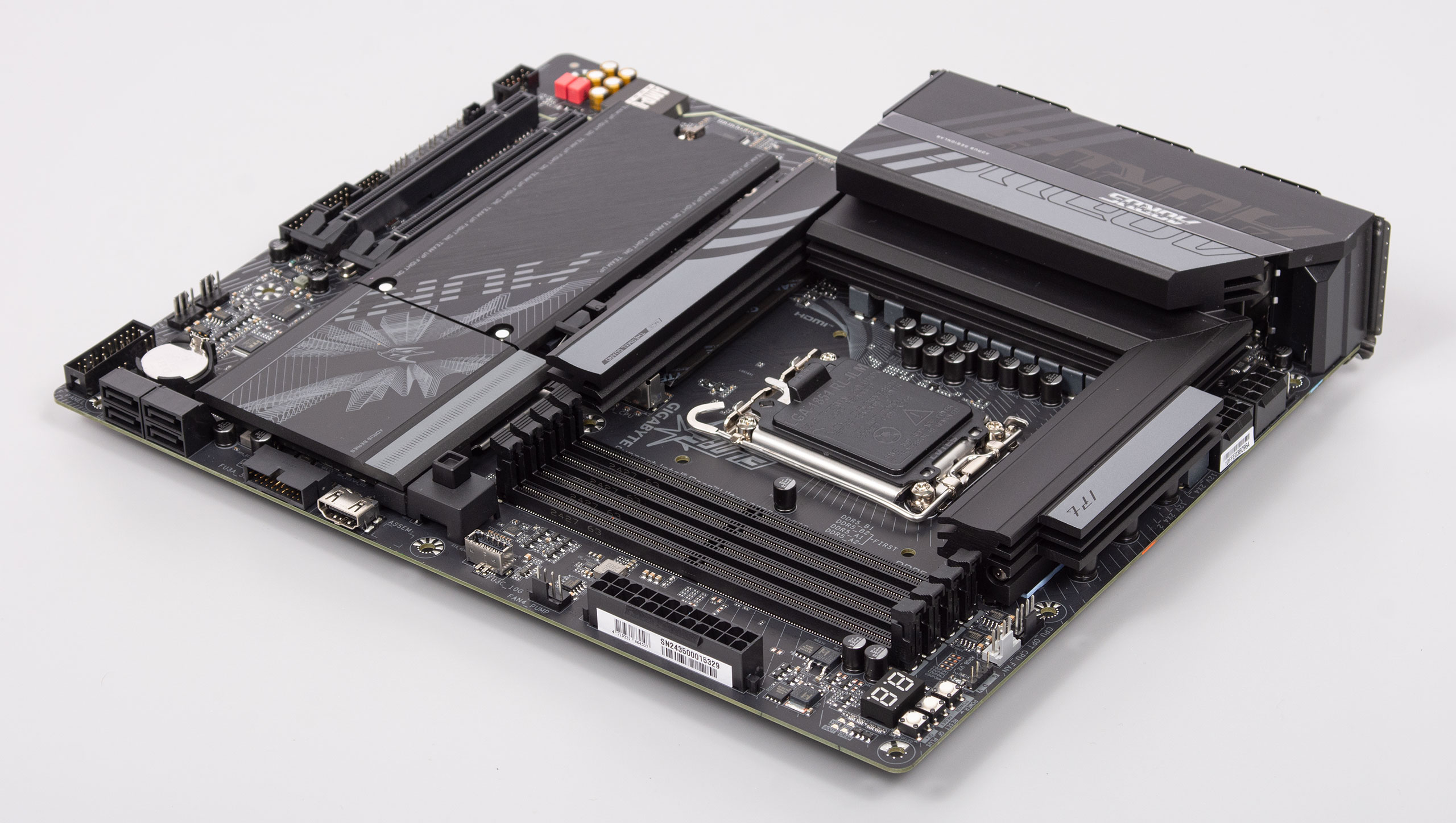

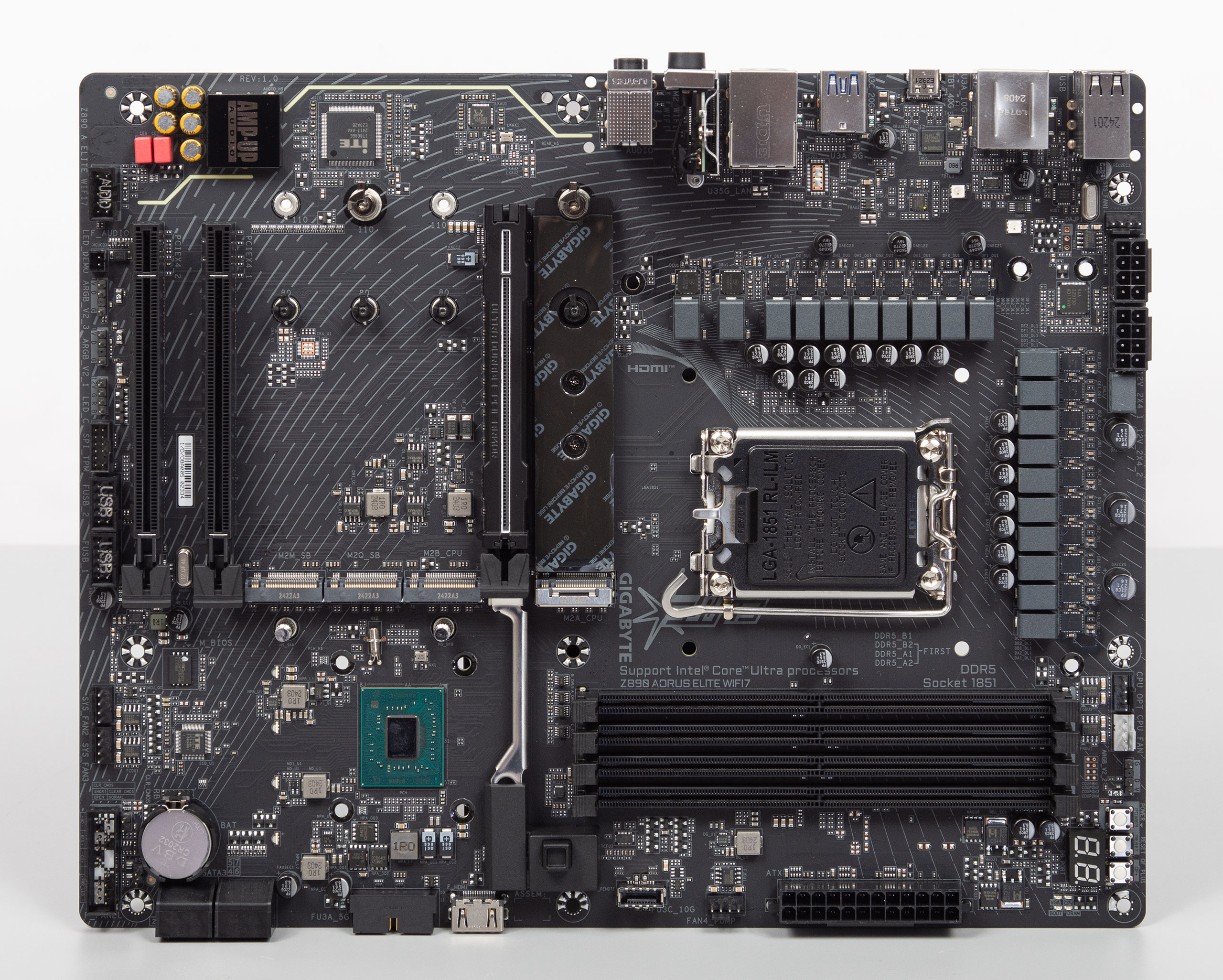

Традиционный внешний вид «без излишеств»:
Чипсет охлаждается относительно крупным радиатором. Его фиксация происходит с помощью четырех винтов, а контакт обеспечивается через термопрокладку.

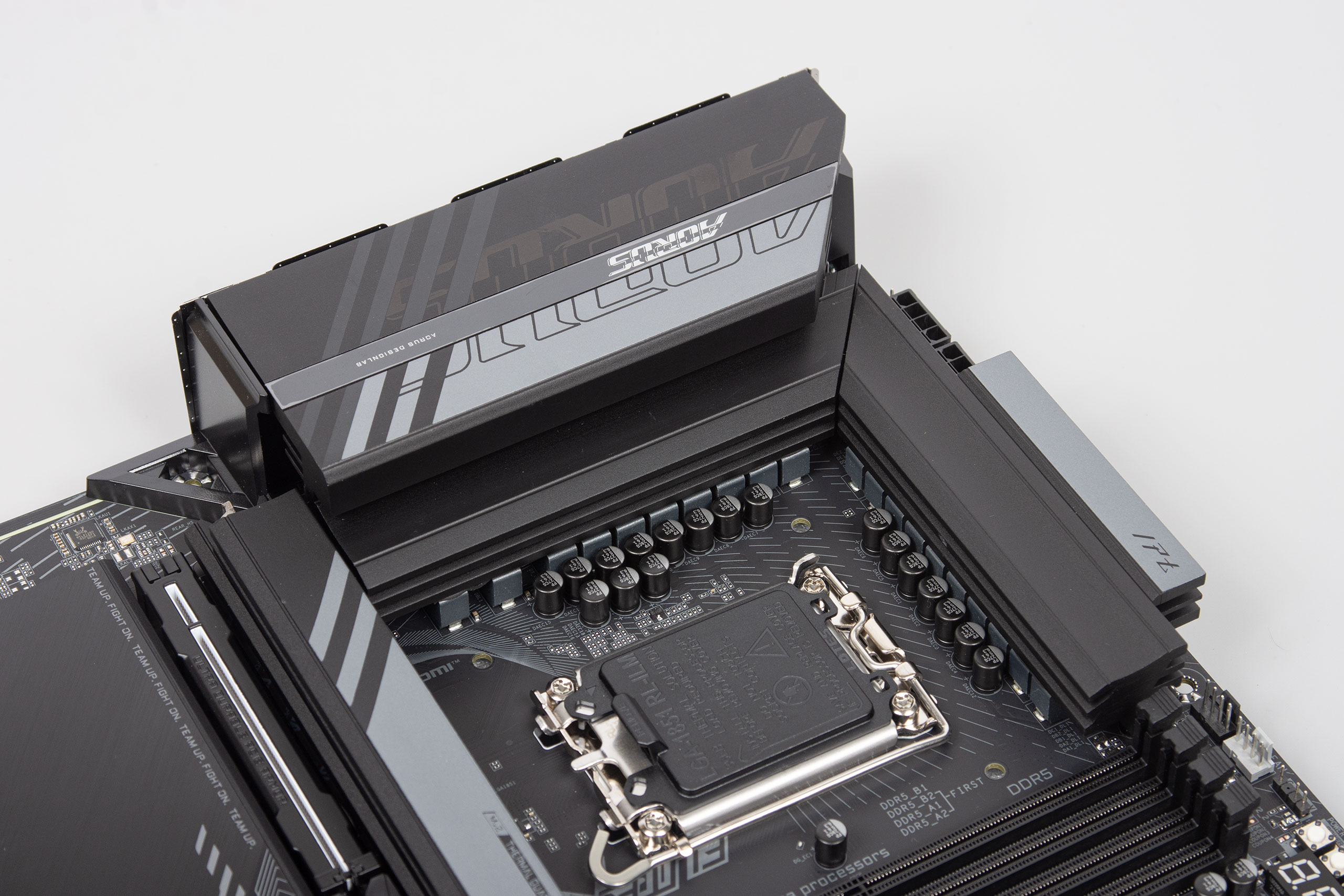

Зона подсистемы питания процессора охлаждается двухсекционным радиатором, соединенным тепловой трубкой. Конструкция расширена до зоны I/O, контакт с силовыми элементами обеспечивают термопрокладки, а фиксация происходит с помощью двух винтов для каждой секции.
В разборе этот радиатор выглядит следующим образом:
VRM реализован по схеме 16+1+2 (VCORE+VCCGT+VCCSA). Питание подается через два коннектора EPS12V. И сразу надо уточнить, что те самые 16 фаз по факту 8+8, это выдает маркировка на текстолите. Они управляются ШИМ-контроллером Renesas RAA229130 и набраны силовыми элементами Renesas ISL99380, рассчитанными на 80 А. Такие же элементы выделены питанию системного агента. Интегрированное видеоядро снабжено элементами On Semiconductor NCP81S26C, найти даташит на момент тестирования не удалось. Производитель утверждает, что они рассчитаны на 40 А.
Из нетипичного на плате присутствует механизм альтернативной разблокировки главного слота PCIe, нажатие на кнопку разблокирует слот, и он остается таким до замены оборудования.

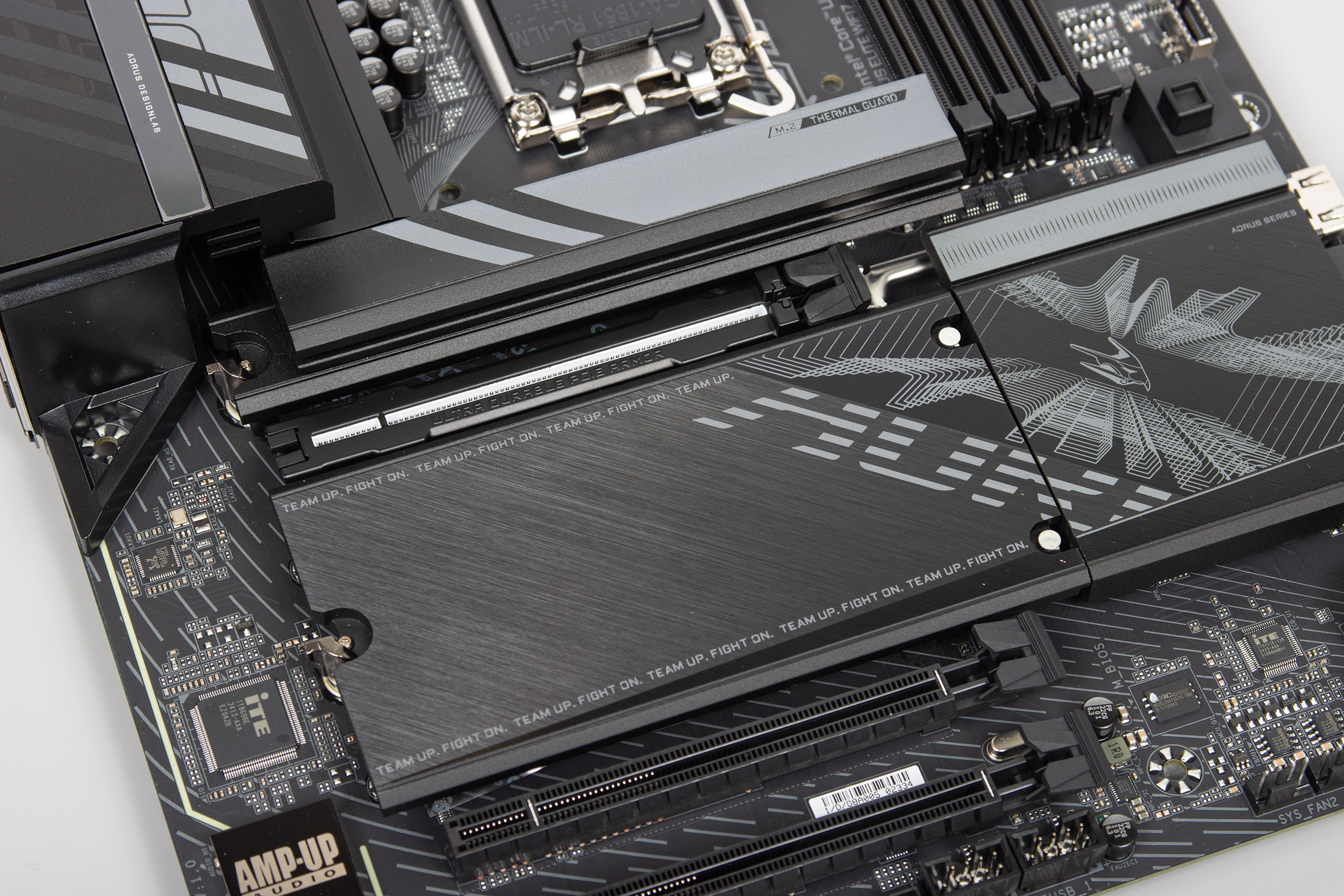

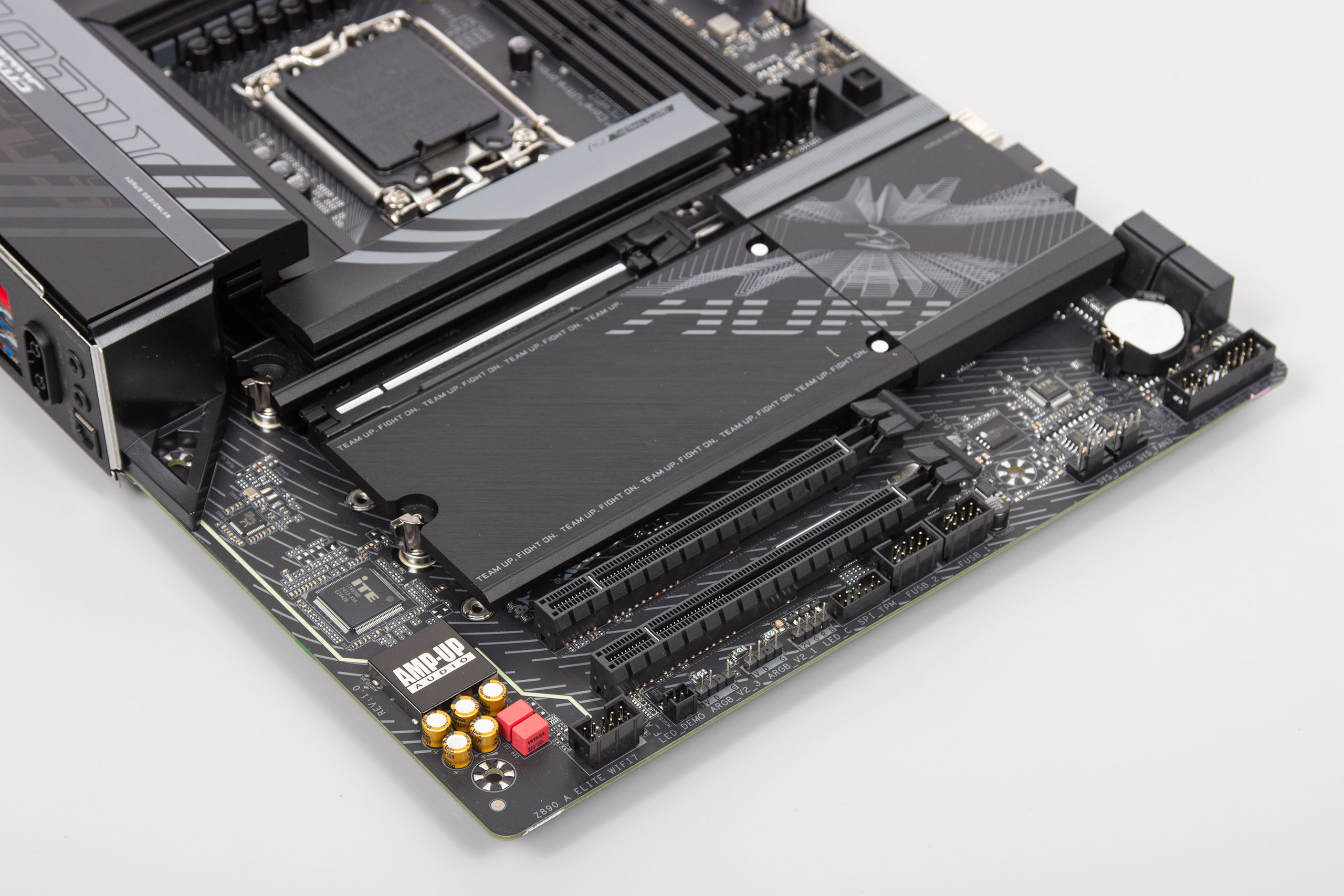

Все слоты M.2 снабжены собственными механизмами быстрой разблокировки, что позволяет снимать радиаторы и накопители голыми руками. Главный слот M.2 с линиями Gen 5 расположен над слотом PCIe.

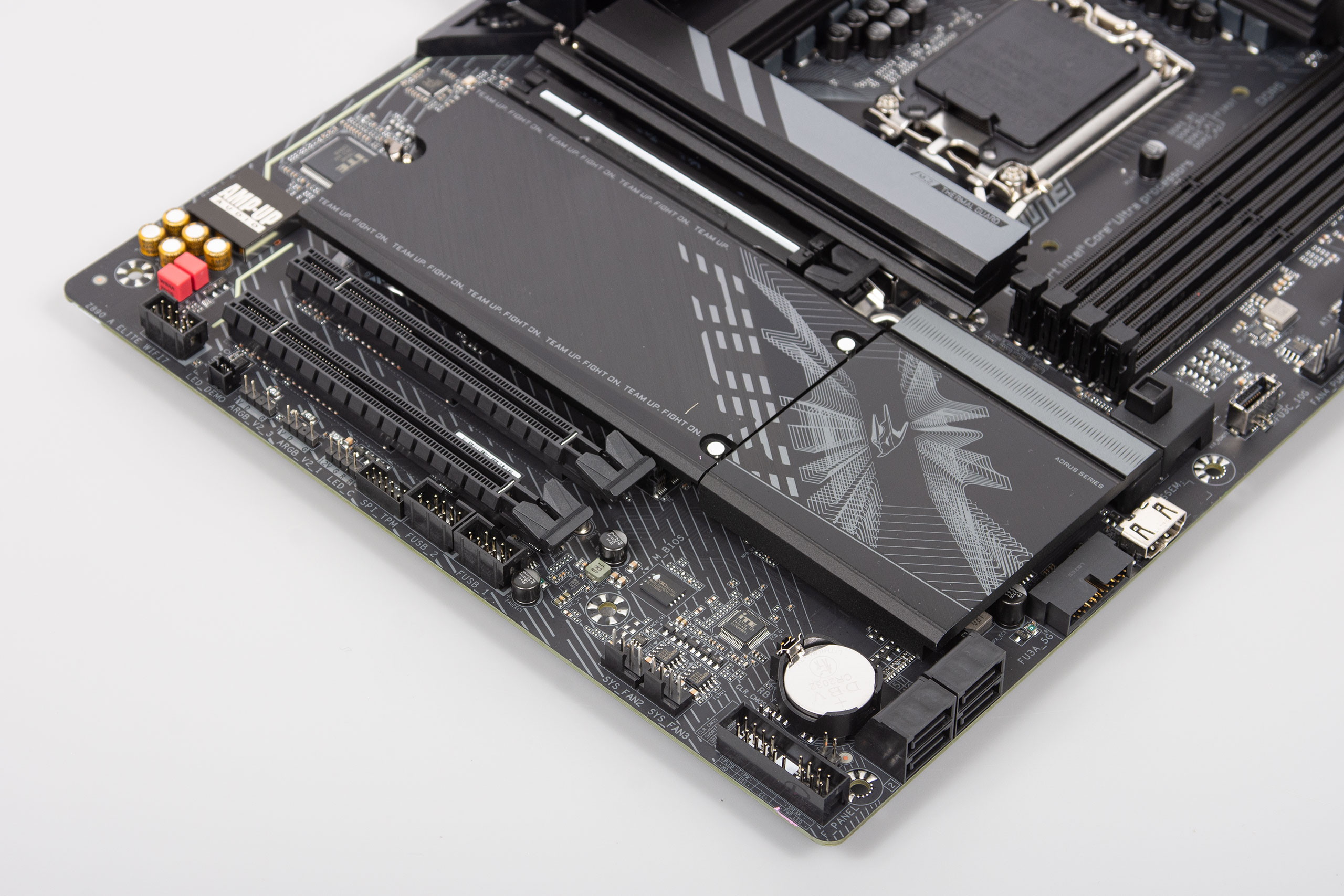

Другой процессорный слот, а также чипсетная группа расположены под главным слотом PCIe.

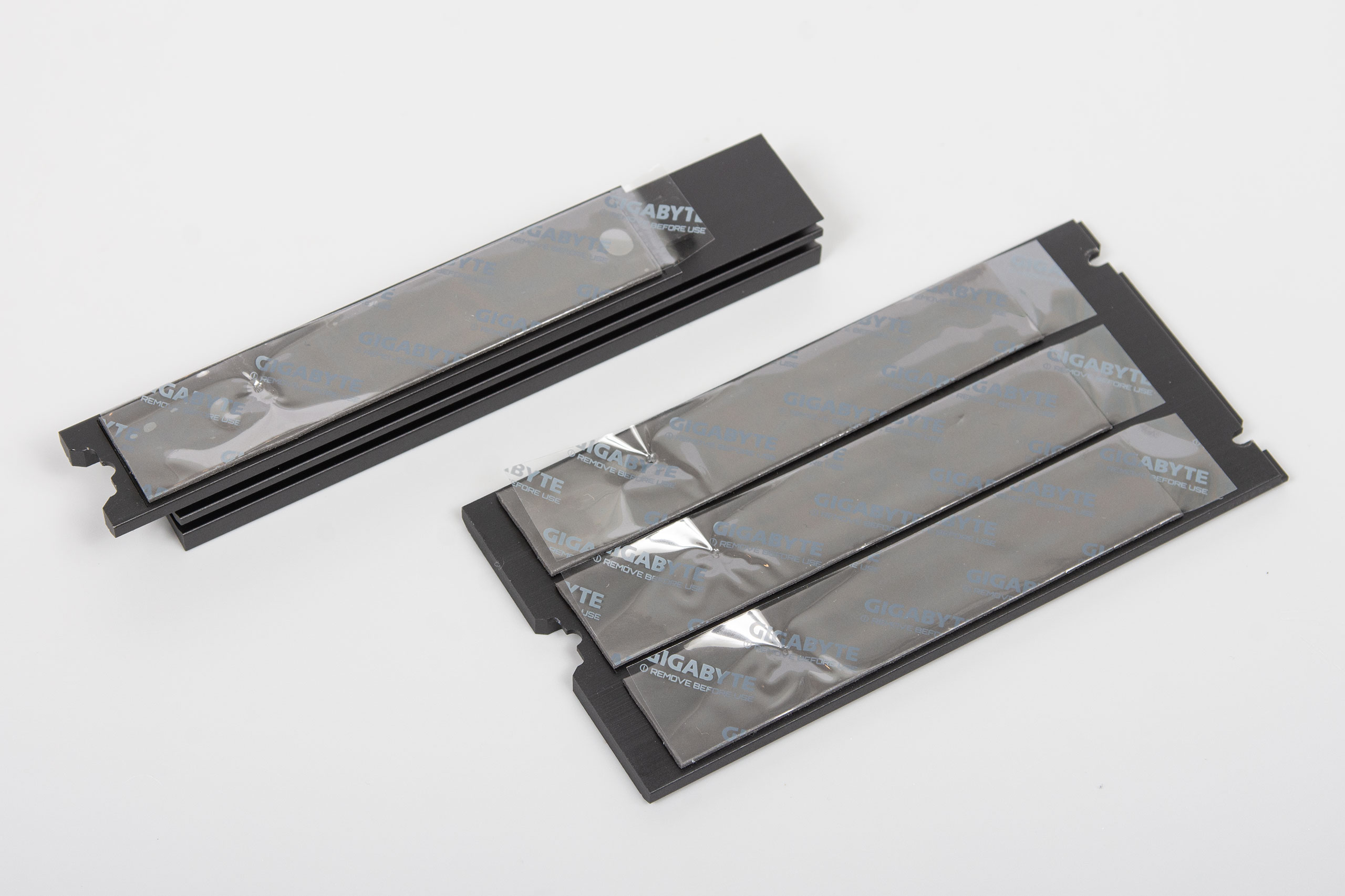

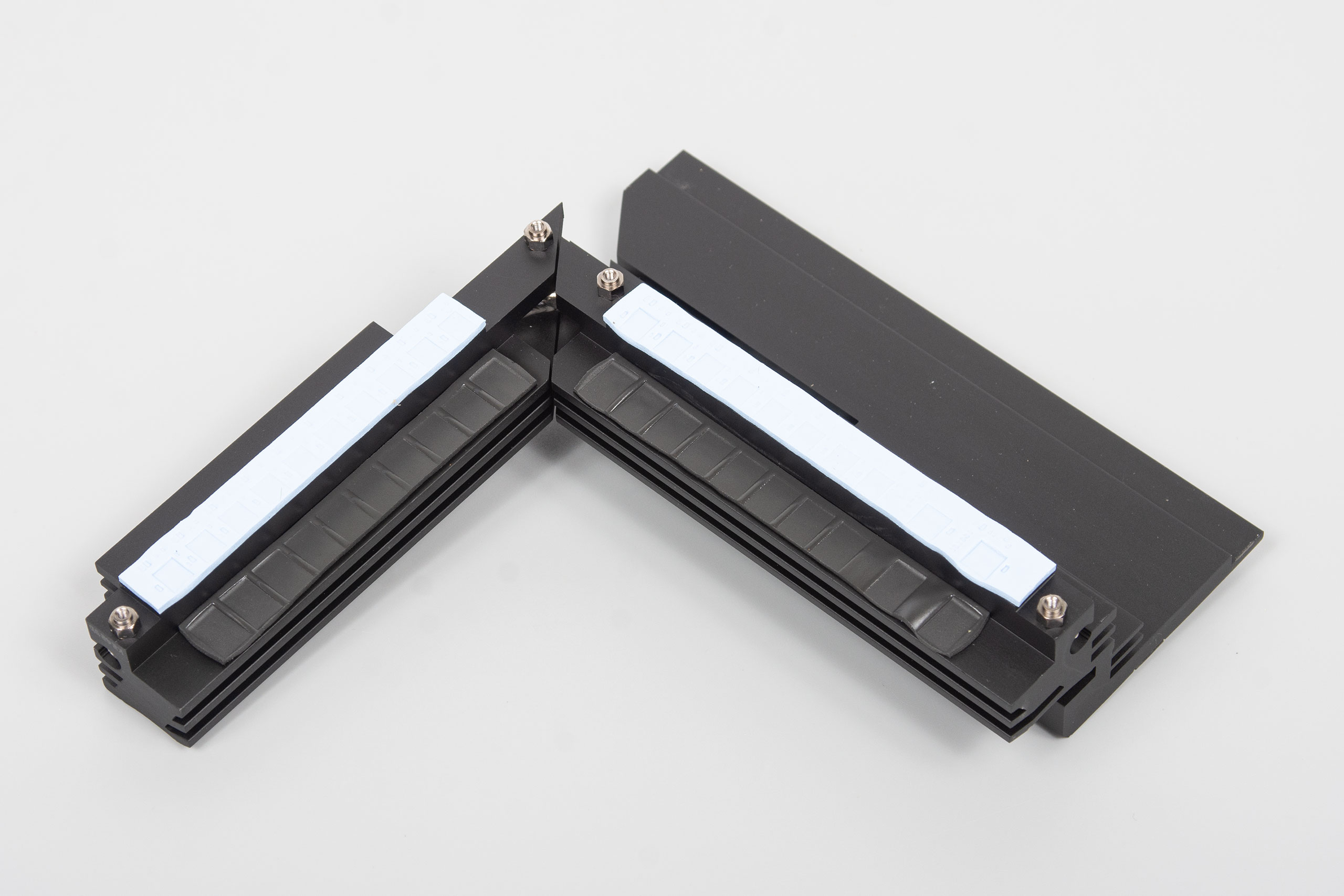

Радиаторы охлаждения M.2 накопителей имеют следующий вид:
Итак, резюмируем по этому вопросу:
- M2A_CPU работает на скорости PCIe 5.0 x4. Совместим с размерами 2580/2280/22110/25110 (Key M). Подключен к CPU;
- M2B_CPU работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU;
- M2Q_SB работает на скорости PCIe 4.0 x4. Совместим с размерами 2580/2280/22110/25110 (Key M). Подключен к CPU;
- M2M_SB работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU.
На случай если читатель впервые видит форм-факторы 2580 и 25110 напоминаем — это банально более широкий накопитель на фоне стандартных 2280 и 22110 соответственно.

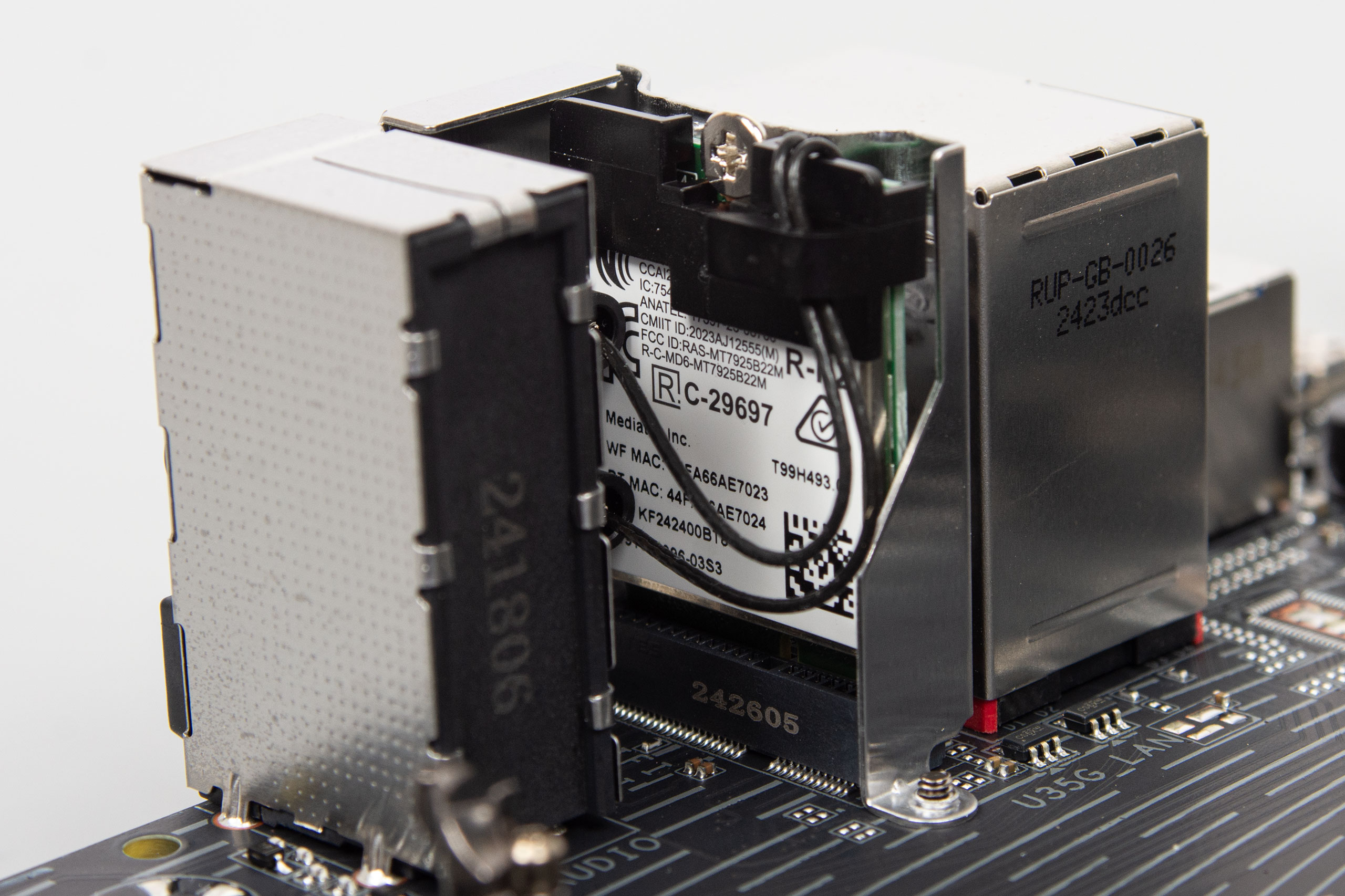

Беспроводная сеть IEEE 802.11be, она же Wi-Fi 7, работает на модуле MediaTek Wi-Fi 7 MT7925 (модуль M.2 Key E), дополнительно присутствует Bluetooth 5.4. Проводной 2.5G Ethernet функционирует на сетевой карте Realtek RTL8125D.

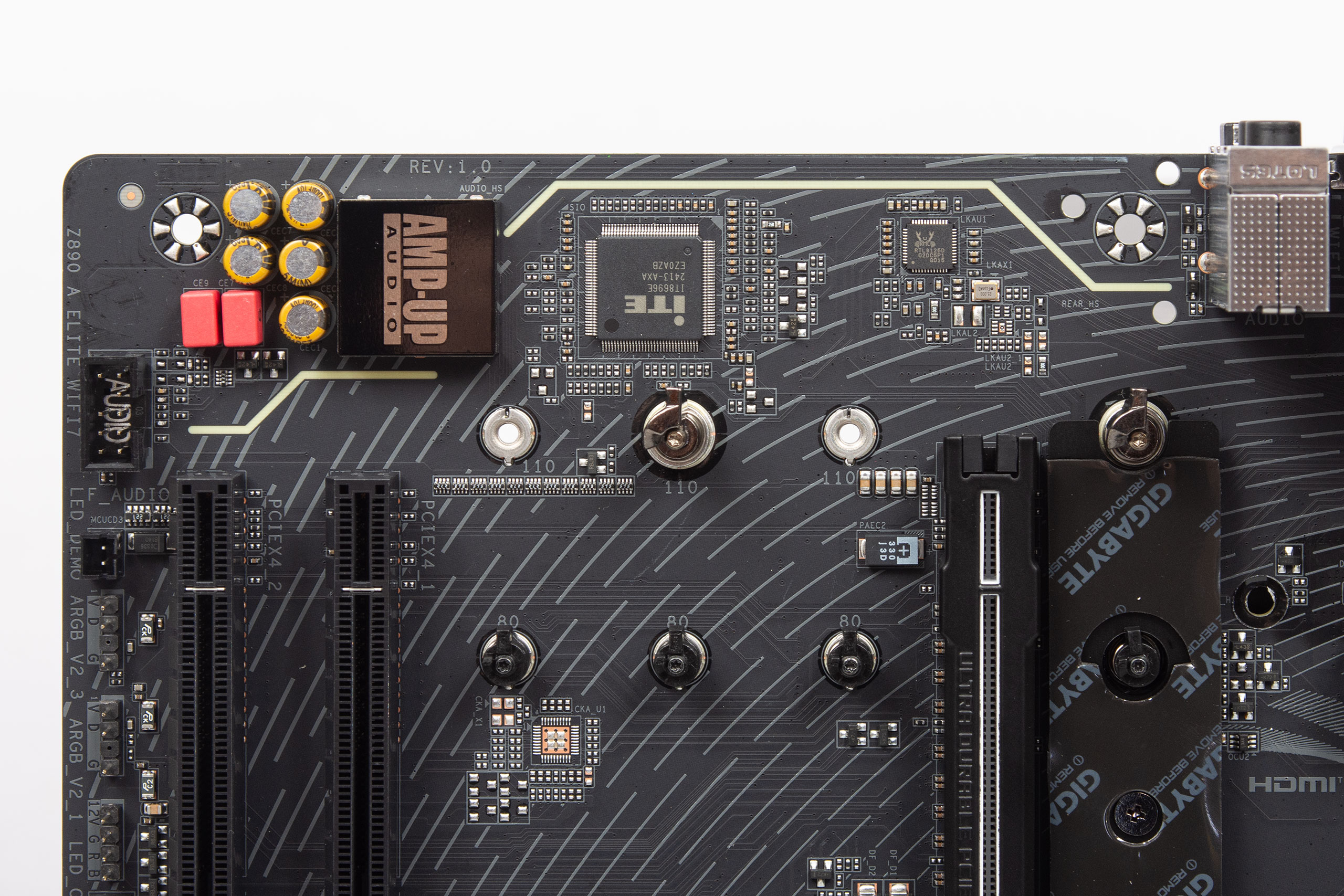

Подсистема аудио имеет собственную зону, отделенную от основной части текстолита, также присутствует экранирование аудиокодека Realtek ALC1220.
Переходим к контактам. Снизу слева пользователь найдет: контактную группу HD_AUDIO, коннектор LED_DEMO, два коннектора RGB 5V и один 12V, коннектор внешнего TPM, две контактные группы USB 2.0.
Снизу справа расположены: батарейка CMOS, датчик открытия шасси, джампер CLEAR_CMOS, два коннектора подключения вентиляторов, традиционная FRONT_PANEL.

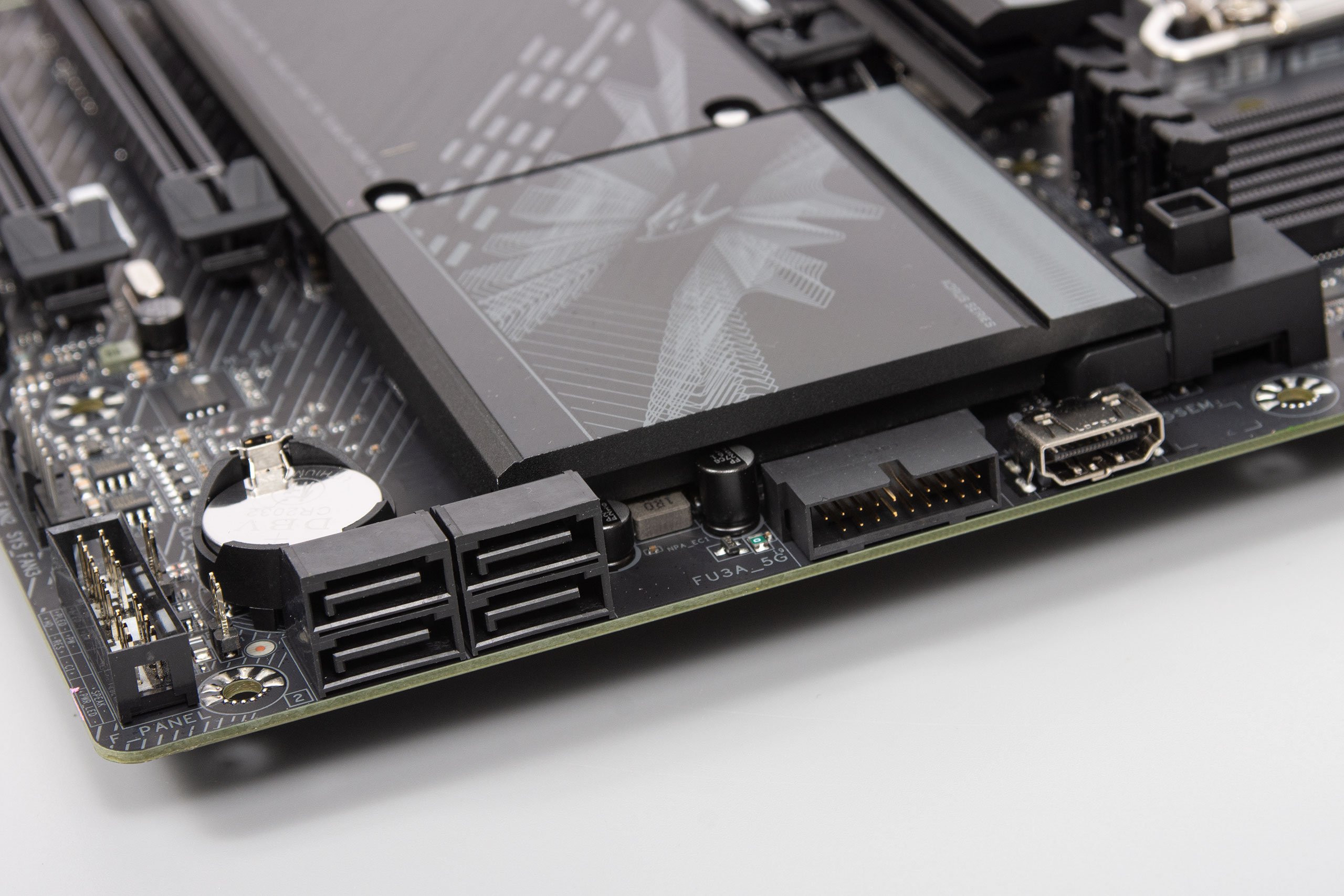

Снизу справа под углом 90 градусов расположены: четыре SATA-порта, контактная группа USB 3.2 Gen 1, HDMI (для подключения внутренних дисплеев корпусов или подобных, их будет обслуживать IGP, версия 1.4).
Выше справа можно найти контактную группу USB 3.2 Gen 2 Type C, коннектор вентилятора, коннектор ATX 24-pin для питания материнской платы.

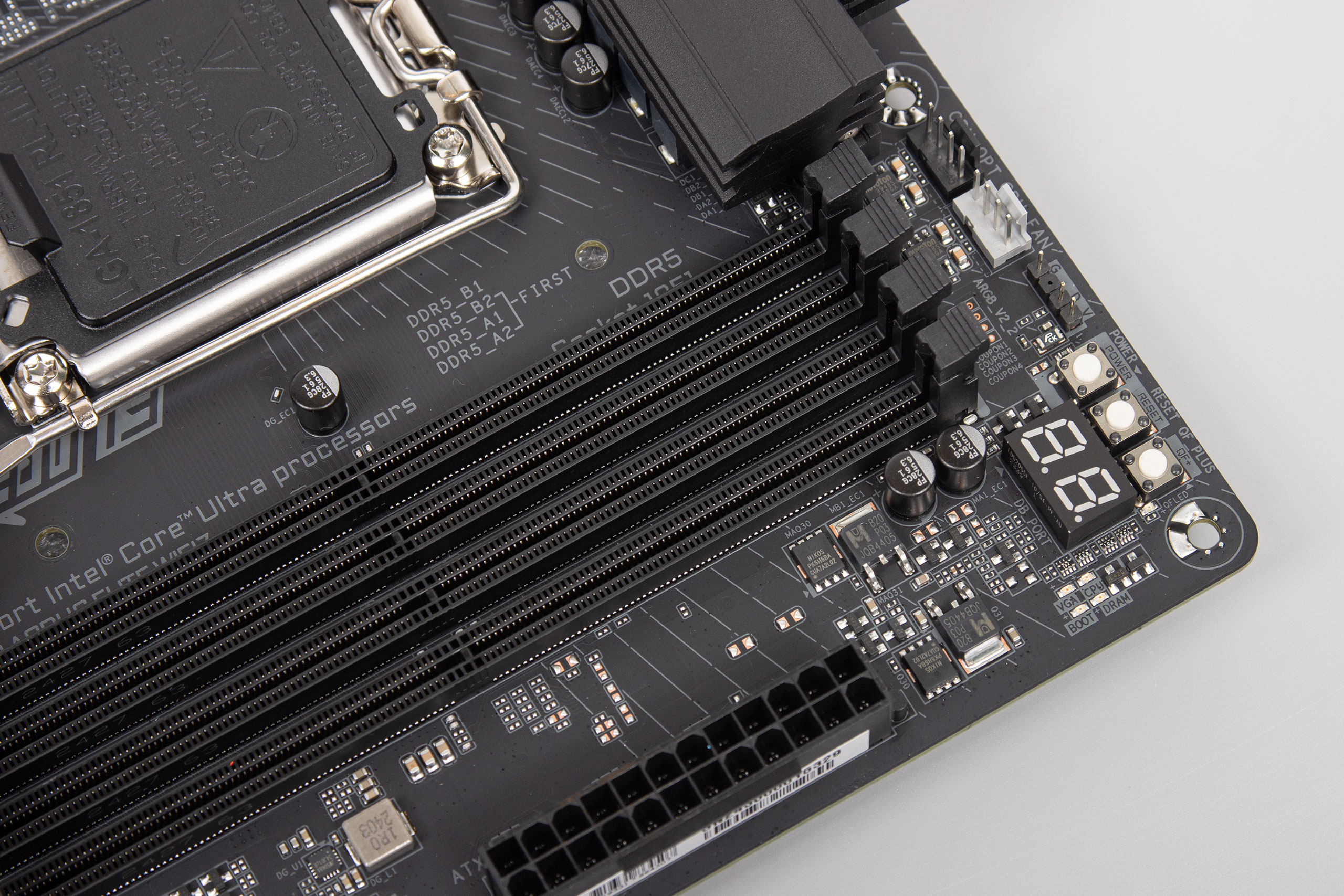

Сверху справа расположена диагностическая зона POST, один коннектор RGB 5V, два коннектора вентиляторов, кнопка запуска платы, перезагрузки, и кнопка активации специального режима прошивки QFlash Plus.

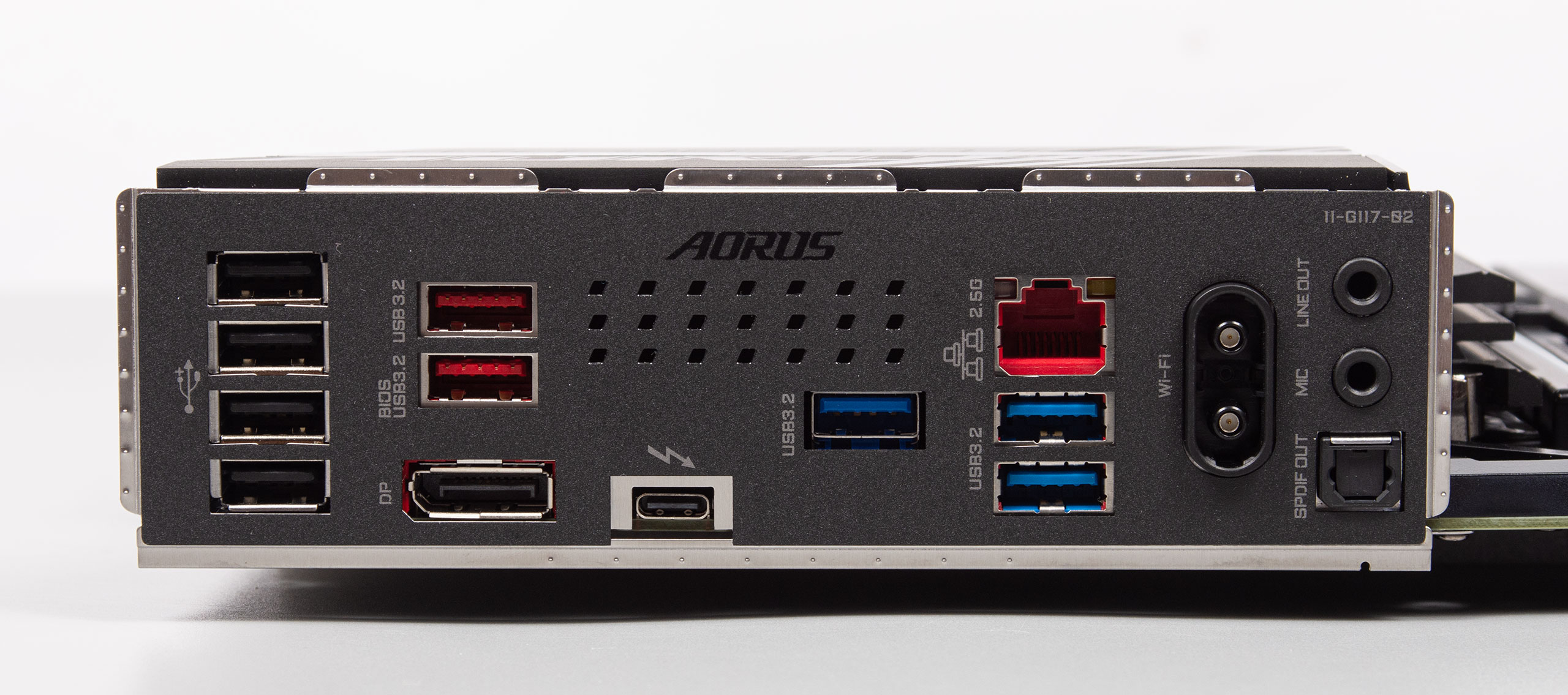

I/O shield уже предустановлен производителем. Из нестандартного здесь присутствуют вентиляционные отверстия для улучшения температурного режима. А из классического здесь расположены:
- x4 USB 2.0;
- x2 USB 3.2 Gen 2;
- x3 USB 3.2 Gen 1;
- x1 Thunderbolt 4 (USB4);
- x1 DisplayPort (v2.1);
- x1 2.5G Ethernet;
- x1 WIFI EZ-Plug (подключение антенны Wi-Fi);
- x2 Mini-jack (mic in, line out);
- x1 S/PDIF Out.
