Обзор и тестирование материнской платы Gigabyte Z890 AORUS Elite WiFi7. Демократичный Next Gen

Новая платформа Intel LGA 1851 на старте доступна лишь в максимальной комплектации — процессоры с разблокированным множителем и платы на базе чипсета Z890, соответственно почти у каждого будет ассоциироваться с ощутимыми капиталовложениями. Но, скорее всего, избытком функций и возможностей большинство потребителей никогда не будут пользоваться, хотя они и повлияли на конечную цену продукта. Gigabyte это прекрасно понимает, поэтому предлагает свою материнскую плату Z890 AORUS Elite WiFi7 тем, кому нужна качественная база платформы без избыточной функциональности. Потому рассмотрим ее внимательнее.

Характеристики

Комплект поставки

Материнская плата поставляется в типичной коробке средних размеров. На переднем плане находится фирменная символика серии AORUS.

Обратная сторона коробки демонстрирует своему потенциальному покупателю ключевые особенности продукта внутри, технические характеристики, и конечно же, внешний вид.

Комплектация не имеет ничего лишнего:

• документация;
• антенна WIFI EZ-plug;
• один черный угловой SATA-кабель;
• колодка подключения FRONT_PANEL.

Внешний вид

Z890 AORUS Elite WiFi7 выглядит довольно практично, используется темная цветовая гамма, черный доминирует, а серый цвет добавляет разнообразия.

На обратной стороне текстолита из интересного расположено дополнительное армирование главного слота PCIe.

Традиционный внешний вид «без излишеств»:

Чипсет охлаждается относительно крупным радиатором. Его фиксация происходит с помощью четырех винтов, а контакт обеспечивается через термопрокладку.

Зона подсистемы питания процессора охлаждается двухсекционным радиатором, соединенным тепловой трубкой. Конструкция расширена до зоны I/O, контакт с силовыми элементами обеспечивают термопрокладки, а фиксация происходит с помощью двух винтов для каждой секции.

В разборе этот радиатор выглядит следующим образом:

VRM реализован по схеме 16+1+2 (VCORE+VCCGT+VCCSA). Питание подается через два коннектора EPS12V. И сразу надо уточнить, что те самые 16 фаз по факту 8+8, это выдает маркировка на текстолите. Они управляются ШИМ-контроллером Renesas RAA229130 и набраны силовыми элементами Renesas ISL99380, рассчитанными на 80 А. Такие же элементы выделены питанию системного агента. Интегрированное видеоядро снабжено элементами On Semiconductor NCP81S26C, найти даташит на момент тестирования не удалось. Производитель утверждает, что они рассчитаны на 40 А.

Из нетипичного на плате присутствует механизм альтернативной разблокировки главного слота PCIe, нажатие на кнопку разблокирует слот, и он остается таким до замены оборудования.

Все слоты M.2 снабжены собственными механизмами быстрой разблокировки, что позволяет снимать радиаторы и накопители голыми руками. Главный слот M.2 с линиями Gen 5 расположен над слотом PCIe.

Другой процессорный слот, а также чипсетная группа расположены под главным слотом PCIe.

Радиаторы охлаждения M.2 накопителей имеют следующий вид:

Итак, резюмируем по этому вопросу:

• M2A_CPU работает на скорости PCIe 5.0 x4. Совместим с размерами 2580/2280/22110/25110 (Key M). Подключен к CPU;
• M2B_CPU работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU;
• M2Q_SB работает на скорости PCIe 4.0 x4. Совместим с размерами 2580/2280/22110/25110 (Key M). Подключен к CPU;
• M2M_SB работает на скорости PCIe 4.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU.

На случай если читатель впервые видит форм-факторы 2580 и 25110 напоминаем — это банально более широкий накопитель на фоне стандартных 2280 и 22110 соответственно.

Беспроводная сеть IEEE 802.11be, она же Wi-Fi 7, работает на модуле MediaTek Wi-Fi 7 MT7925 (модуль M.2 Key E), дополнительно присутствует Bluetooth 5.4. Проводной 2.5G Ethernet функционирует на сетевой карте Realtek RTL8125D.

Подсистема аудио имеет собственную зону, отделенную от основной части текстолита, также присутствует экранирование аудиокодека Realtek ALC1220.

Переходим к контактам. Снизу слева пользователь найдет: контактную группу HD_AUDIO, коннектор LED_DEMO, два коннектора RGB 5V и один 12V, коннектор внешнего TPM, две контактные группы USB 2.0.

Снизу справа расположены: батарейка CMOS, датчик открытия шасси, джампер CLEAR_CMOS, два коннектора подключения вентиляторов, традиционная FRONT_PANEL.

Снизу справа под углом 90 градусов расположены: четыре SATA-порта, контактная группа USB 3.2 Gen 1, HDMI (для подключения внутренних дисплеев корпусов или подобных, их будет обслуживать IGP, версия 1.4).

Выше справа можно найти контактную группу USB 3.2 Gen 2 Type C, коннектор вентилятора, коннектор ATX 24-pin для питания материнской платы.

Сверху справа расположена диагностическая зона POST, один коннектор RGB 5V, два коннектора вентиляторов, кнопка запуска платы, перезагрузки, и кнопка активации специального режима прошивки QFlash Plus.

I/O shield уже предустановлен производителем. Из нестандартного здесь присутствуют вентиляционные отверстия для улучшения температурного режима. А из классического здесь расположены:

• x4 USB 2.0;
• x2 USB 3.2 Gen 2;
• x3 USB 3.2 Gen 1;
• x1 Thunderbolt 4 (USB4);
• x1 DisplayPort (v2.1);
• x1 2.5G Ethernet;
• x1 WIFI EZ-Plug (подключение антенны Wi-Fi);
• x2 Mini-jack (mic in, line out);
• x1 S/PDIF Out.

Возможности UEFI

Z890 Aorus Elite WiFi7 управляется фирменным UC BIOS, который предусматривает два варианта отображения настроек: Easy Mode и Advanced Mode.

Easy Mode дает возможности получить отчет по ключевым элементам системы, загрузить профиль авторазгона Gigabyte Perf Drive, настроить ОЗУ с XMP включительно, кривую оборотов вентиляторов, указать приоритет загрузки с накопителей или сети. Через панель меню можно вызвать помощь, выбрать системный язык, загрузить стандартные настройки, открыть меню любимых параметров, а также найти нужную опцию по поисковому запросу.

В случае задействования Gigabyte PerfDrive система перезагружается и происходит анализ возможностей конкретного ЦП и его охлаждения. По окончании процедуры материнская плата предлагает выбрать профиль работы, который лучше всего подходит для конкретной системы.

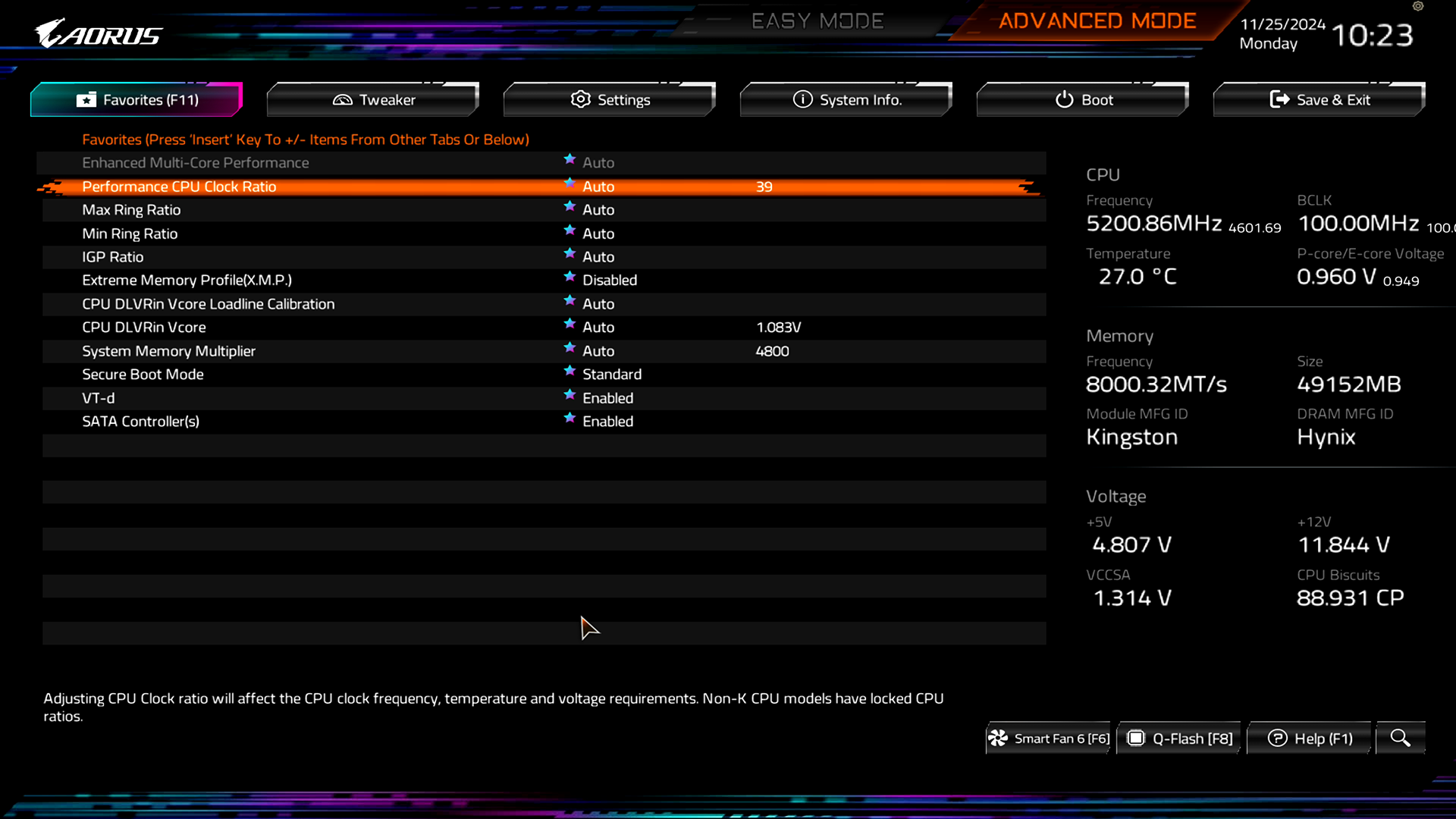

Режим Advanced Mode разделен на шесть отдельных меню. В меню Favorites собираются параметры, которые вручную добавляются пользователем. После добавления они будут отмечены звездочкой и окажутся в этом же меню.

Меню Tweaker — это рабочий стол оверклокера. Присутствуют все необходимые опции с избытком.

Таблица диапазонов регулировки напряжения и главных опций оверклокинга:

Меню Settings позволяет управлять бортовыми устройствами и элементами материнской платы.

Меню System Info предоставляет отчет по ключевым параметрам системы. Здесь также можно установить системную дату, выбрать язык, изменить оформление темы, а также посмотреть на подключенные устройства и их режимы работы.

Меню Boot отвечает не только за процесс загрузки системы, кроме этого здесь можно установить системный пароль.

Меню Save & Exit кроме классических функций дает возможность загрузить заводские настройки, а также сохранять и загружать профили пользовательских настроек.

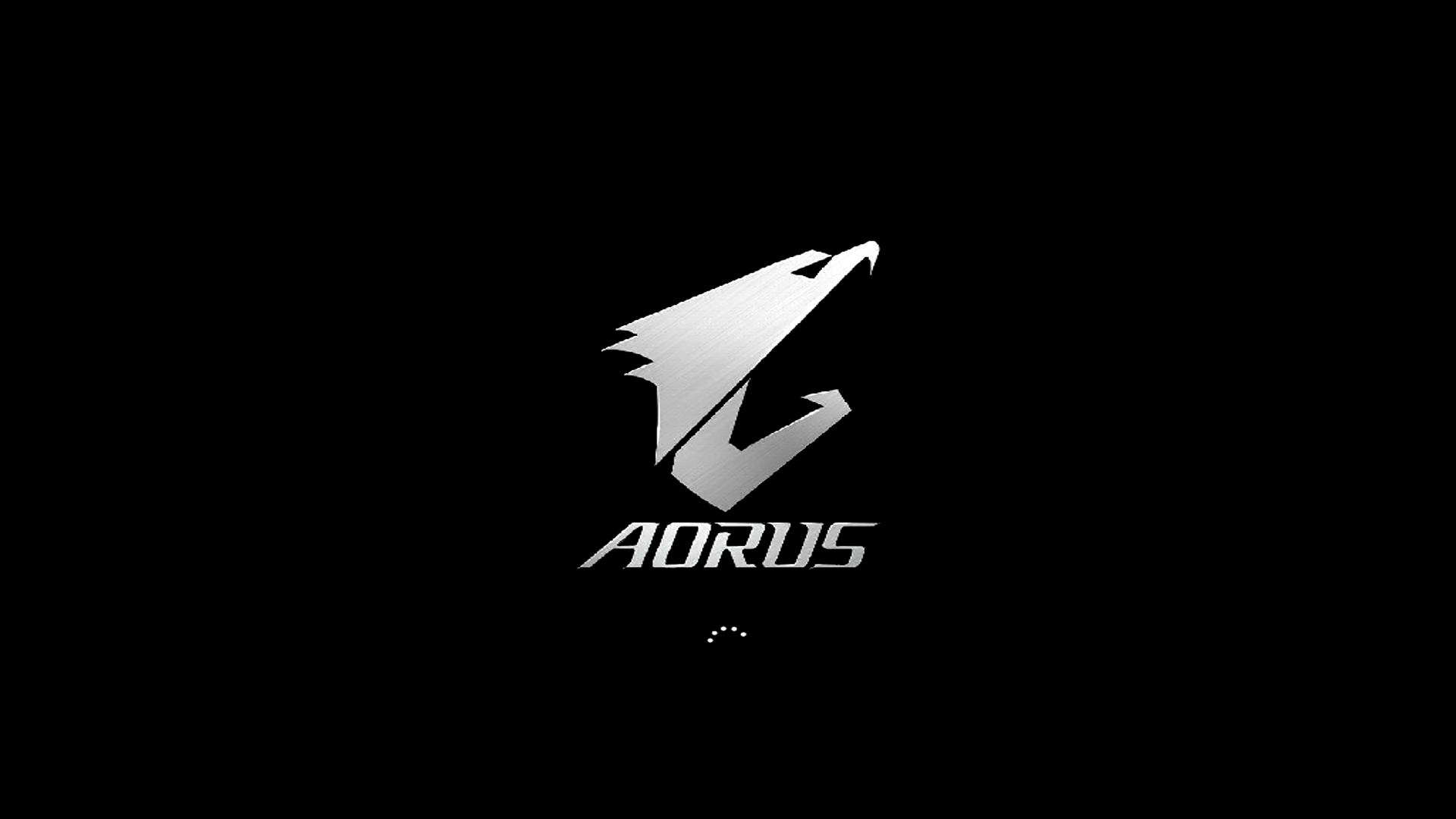

Логотип во время загрузки системы:

Комплектное ПО

В комплекте отсутствует какой-либо тип накопителя с ПО и драйверами, так что пользователю придется загружать нужное собственноручно.

Главный хаб управления Gigabyte Control Center дает возможность настройки RGB Fusion на всех подключенных устройствах, управлять вентиляторами, а также частотами/напряжениями/множителями прямо из ОС вживую. Есть возможность передачи файлов на другие устройства, а также присутствует интерфейс обновления драйверов и прошивки материнской платы. В целом GCC прост в понимании и выглядит минималистичным.

Тестовый стенд

Тестирование выполнялось с такими компонентами:

• процессор: Intel Core Ultra 7 265K;
• система охлаждения: контур СВО с чиллером;
• материнская плата: Z890 Aorus Elite WiFi7 (UEFI F10c);
• память: Kingston Fury Renegade KF580C36RLAK2-48 (DDR5-8000, 2x24 ГБ, CL36-48-48-128 2T, 1,45 В);
• видеокарта: GeForce RTX 3090 (MSI Ventus 3X 24G OC, mod firmware 390W Gigabyte Gaming OC);
• системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
• накопитель SATA: Kingston A400 1,92TB (SA400S37/1920G);
• блок питания: Rosewill Hercules 1600S (1600 Вт);
• операционная система: Microsoft Windows 11 Pro 24H2 x64 (26100.2314), актуальные обновления на момент ноября 2024 года.

Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чиллер Hailea HC-300A, бак воды 15 л.

Методика тестирования

Типовые настройки аналогичны OPTIMIZED_DEFAULTS, исключение — частота памяти, установленная в режиме DDR5-6400 с таймингами JEDEC (максимальная частота без префикса «OC» в спецификациях процессора). Управление оборотами вентилятора по умолчанию — автоматическое. Для приближения к стандартным условиям эксплуатации в операционной системе Memory_integrity и Core_isolation не отключались.

Температура в помещении удерживалась на уровне 20 градусов по Цельсию. Измерение энергопотребления процессора происходило через прямой замер EPS12V с помощью BENCHLAB (опрос датчика каждые 100 мс). Измерение температуры фиксировалось по программным датчикам HWINFO, а также с термофото, которое было выполнено тепловой камерой UNI-T RX-600. Тест представлял собой забег 30 минут LinX 0.7.0 (problem size 46290). Каждый бенчмарк запускался пять раз, в результатах указано среднее арифметическое. Игры тестировались на заводских пресетах минимального качества в стандартных бенчмарках. Counter-Strike 2 тестировался на карте мастерской CS2 FPS BENCHMARK.

Оверклокинг

Это довольно странно, но в Gigabyte решили не использовать возможность установки дробного множителя частоты процессора и других узлов в новом поколении, поэтому доступны лишь классические цельные инкрементные значения. Возможно эта функциональность будет добавлена в будущем с новыми прошивками, но имеем, что имеем на данный момент. Асинхронные режимы работы BCLK доступны в полном объеме. Оперативная память работала в режиме DDR5-8000 CL36-48-48-34-2T и Gear 2. Процессор был разогнан до 5,2 Гц по P-cores и 4,9 ГГц по E-cores в адаптивном режиме без использования V/F Offset. NPU, NGU и D2D работали на заводских частотах. Лимиты энергопотребления установлены профилем Gigabyte PerfDrive в режиме «Unleash», а опция Voltage Reduction Initiated TVB выключена. AVX offset равнялся нулю. И вот в режиме ручного оверклокинга стало понятно, что придется заниматься именно оптимизацией, и почему автоматический разгон приносил в жертву производительность одного ядра. Это помогает удерживать большее окно турбо-режима при более низком базовом напряжении, ведь фиксация статического множителя в этом поколении банально игнорируется, и пользователю точно не захочется, чтобы в игру вступил Max Voltage Limit и сбросил частоту до 400 МГц, даже если температура процессора не поднималась выше 74 градусов.

Тестирование

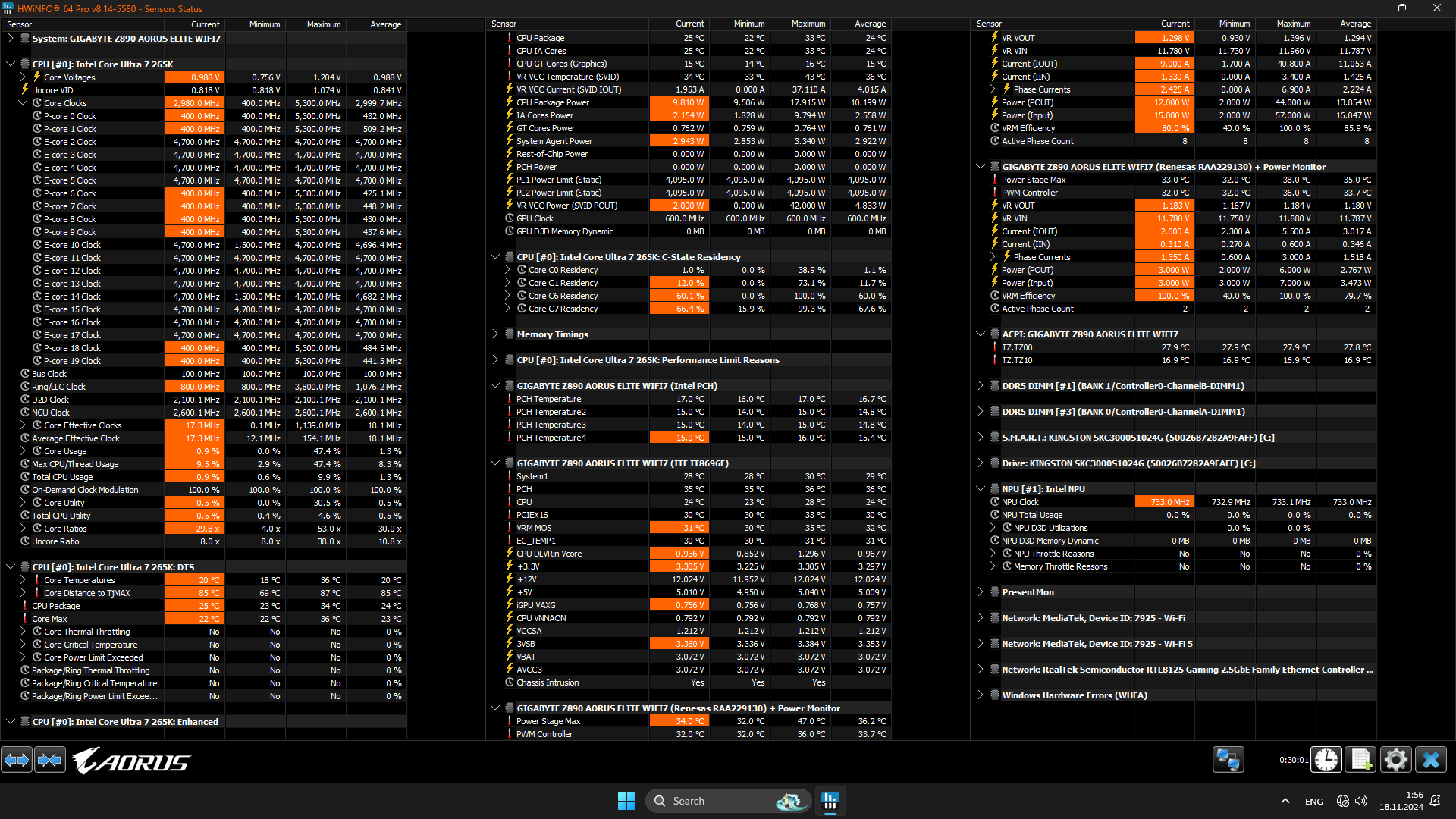

Телеметрия во время простоя:

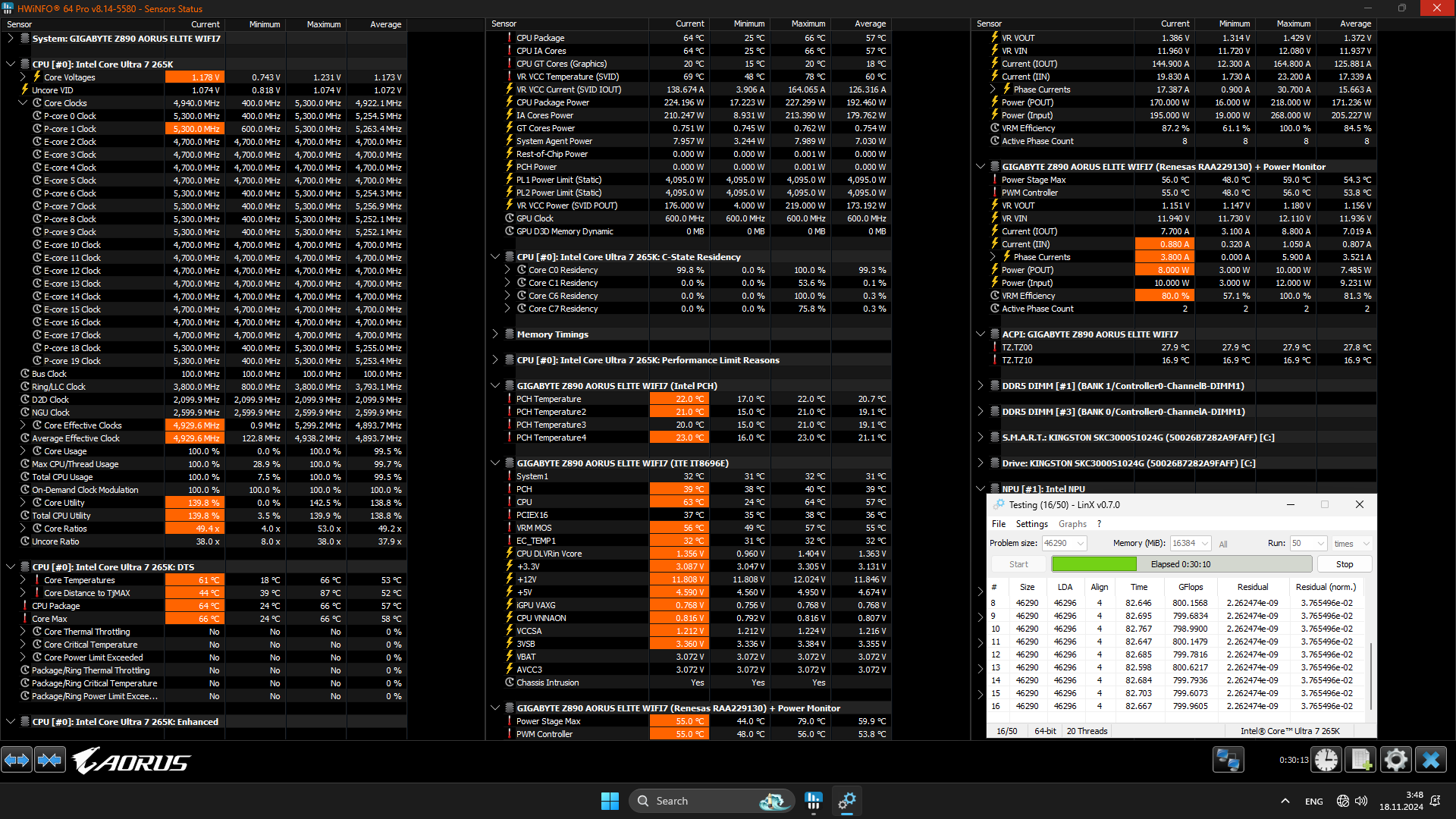

В режиме нагрузки при типовых настройках плата Z890 Aorus Elite WiFi7 удерживала среднюю частоту P-cores на уровне 4992,8 МГц с максимальным ускорением одного ядра до 5500 МГц. E-cores работали на средней частоте 4600 МГц. Глобальная средняя частота ядер составила 4779,3 МГц.

Нагрузка в режиме работы функции автоматического разгона GIGABYTE PerfDrive Unleash. Плата удерживала среднюю частоту P-cores на уровне 5254,5 МГц с максимальным ускорением одного ядра до 5300 МГц. E-cores удерживались на статическом уровне 4700 МГц. Глобальная средняя частота ядер составила 4922,1 МГц. Невооруженным глазом видно, что плата принесла в жертву производительность одного ядра в пользу всех остальных.

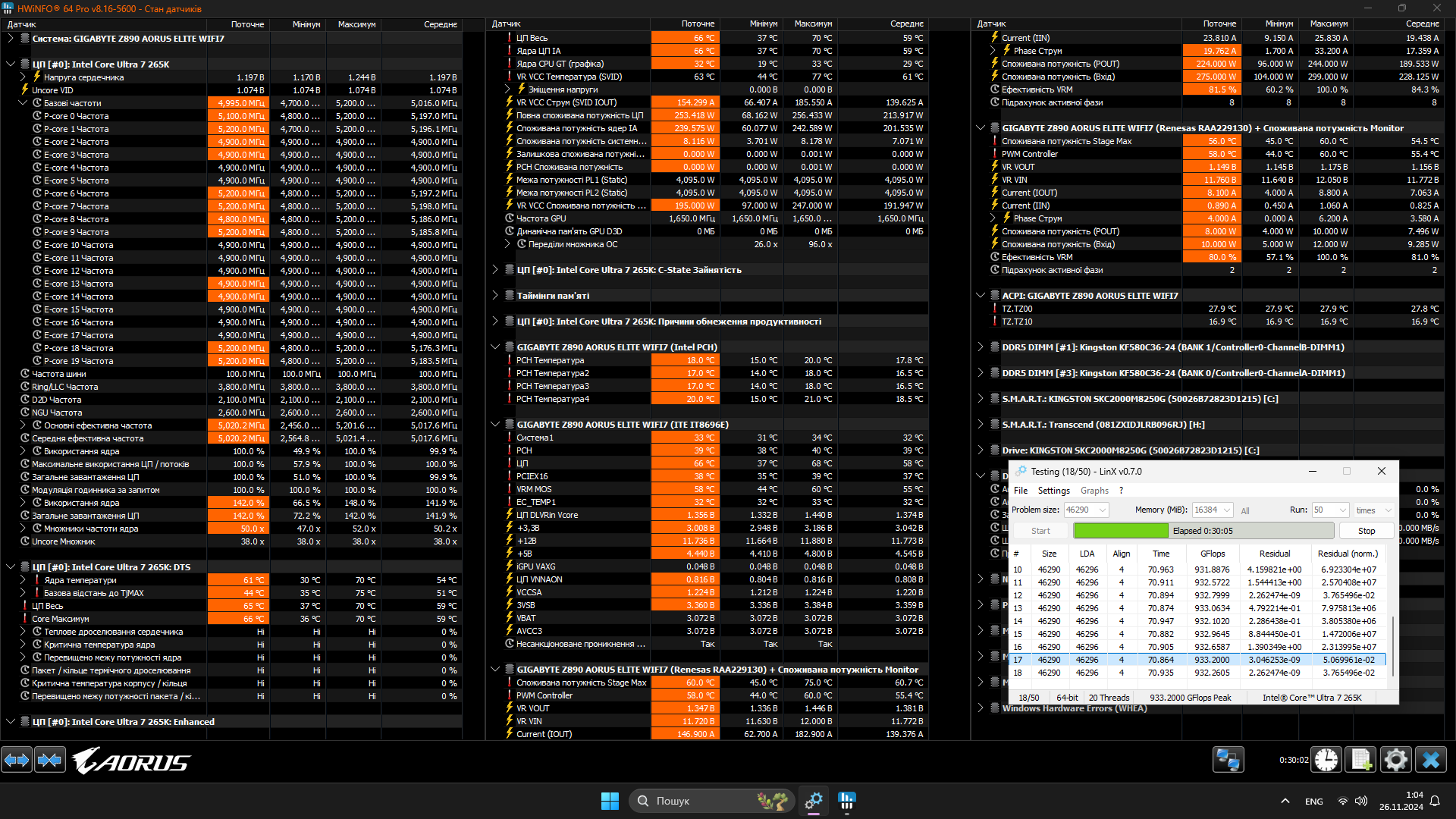

Ручонки оверклокера достигли средней частоты P-cores на уровне 5197,5 МГц, почти идеальные 5,2 ГГц. E-cores удерживались на статическом уровне 4900 МГц. Глобальная средняя частота ядер составила 5016 МГц.

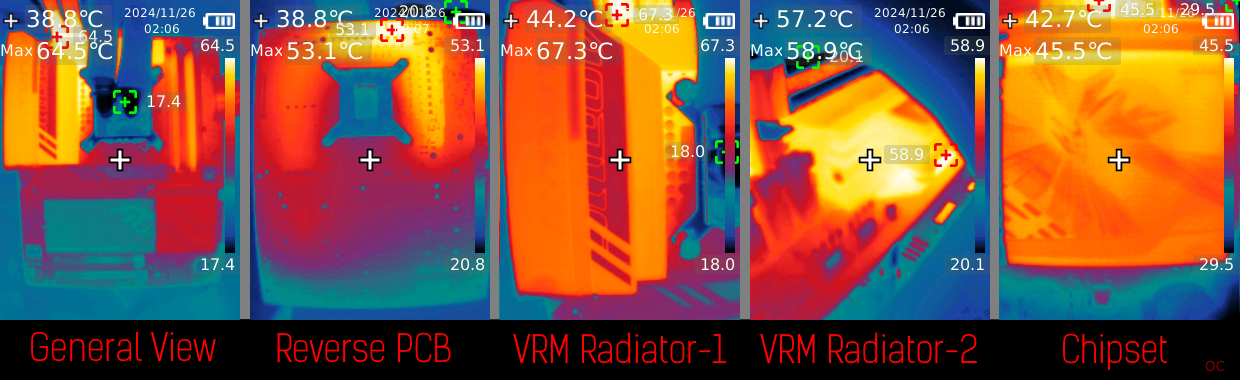

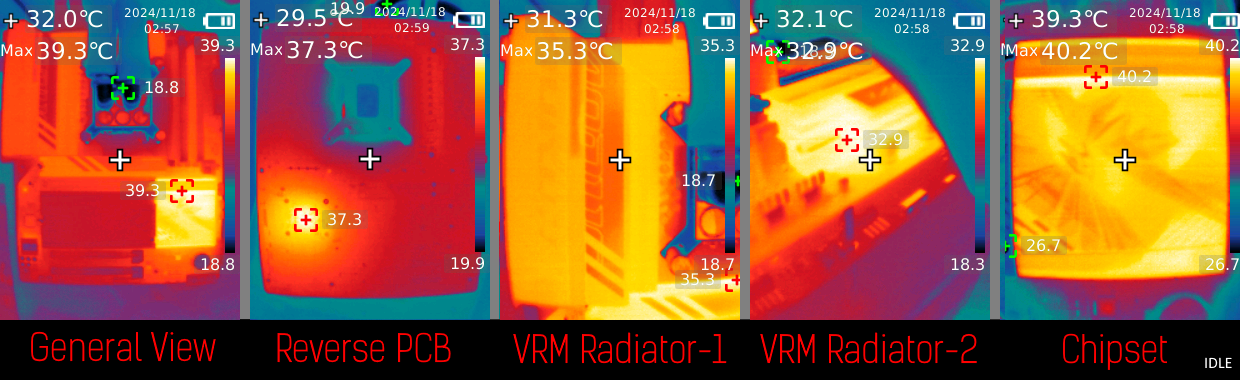

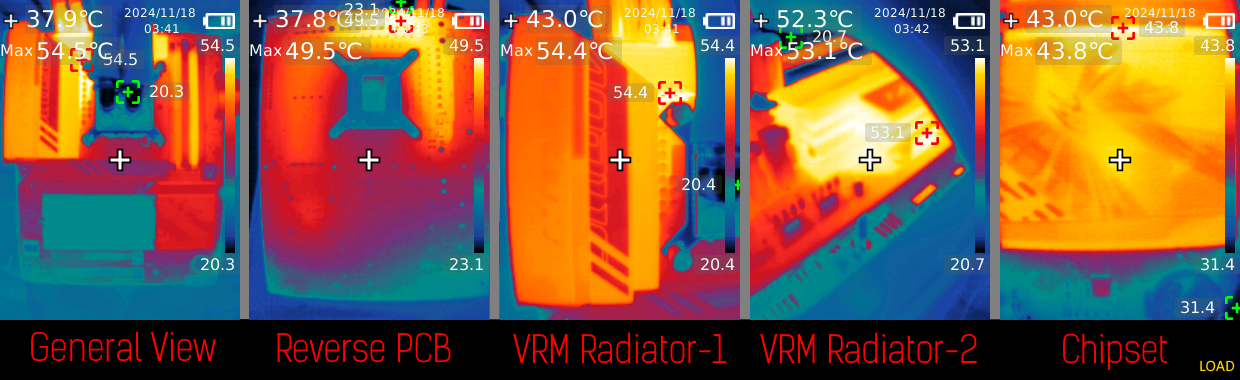

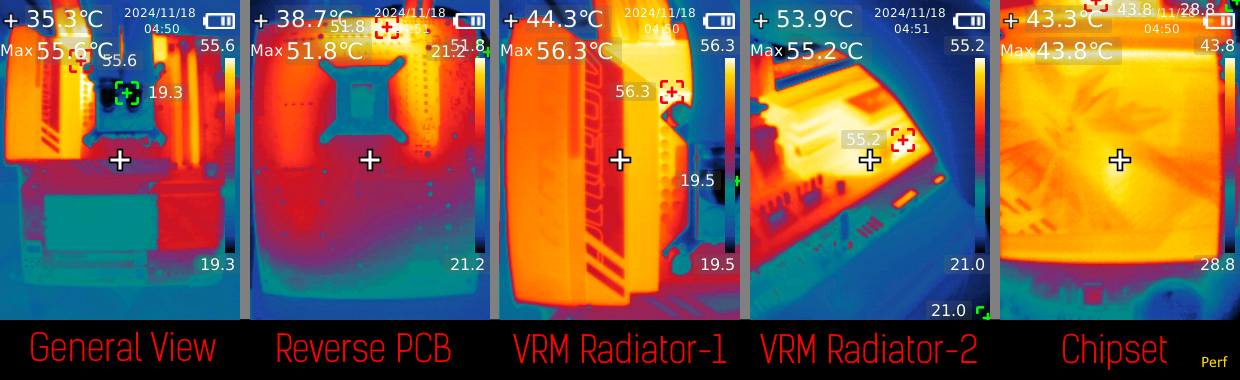

Термофото. Порядок: простой, нагрузка в типовом режиме, нагрузка в режиме автоматического разгона Gigabyte PerfDrive, нагрузка в режиме ручного разгона.

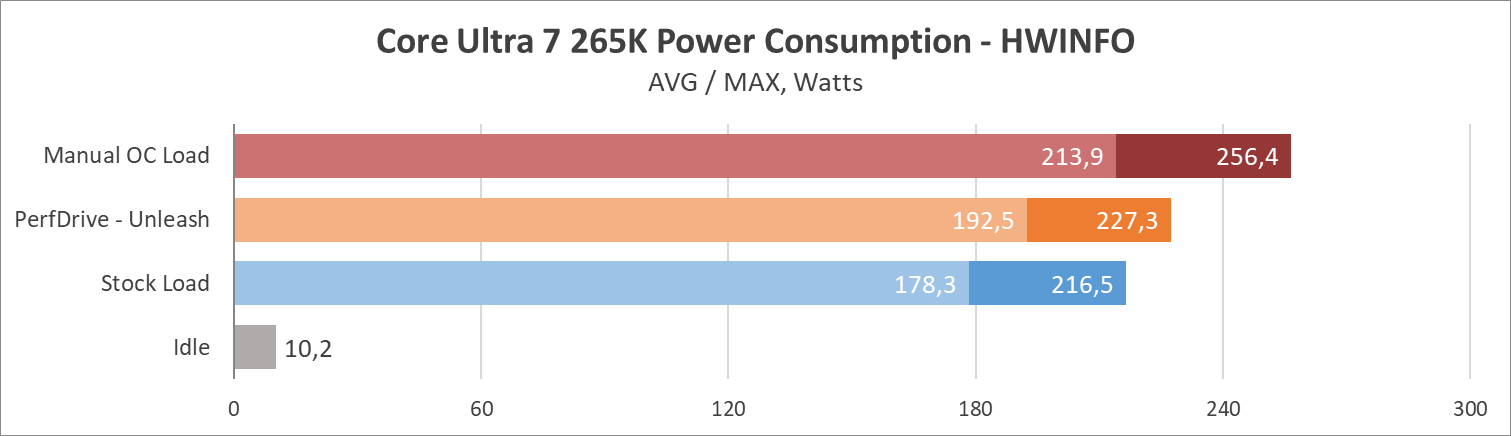

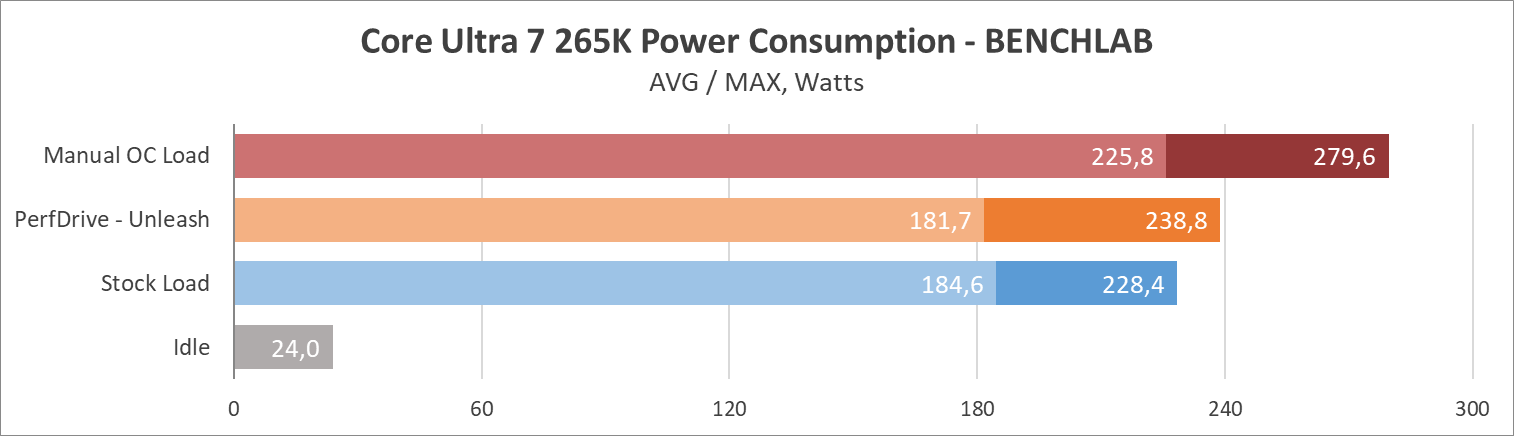

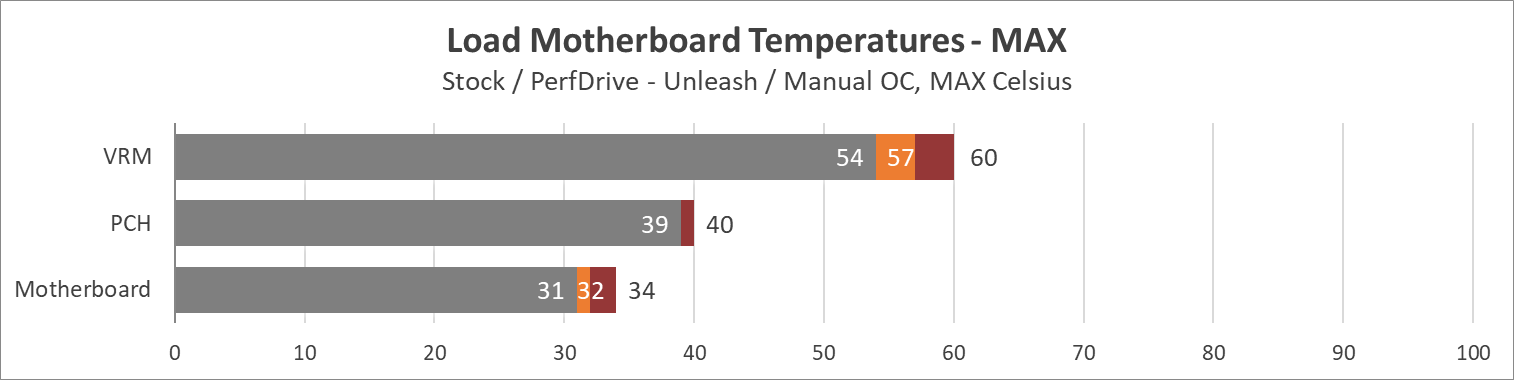

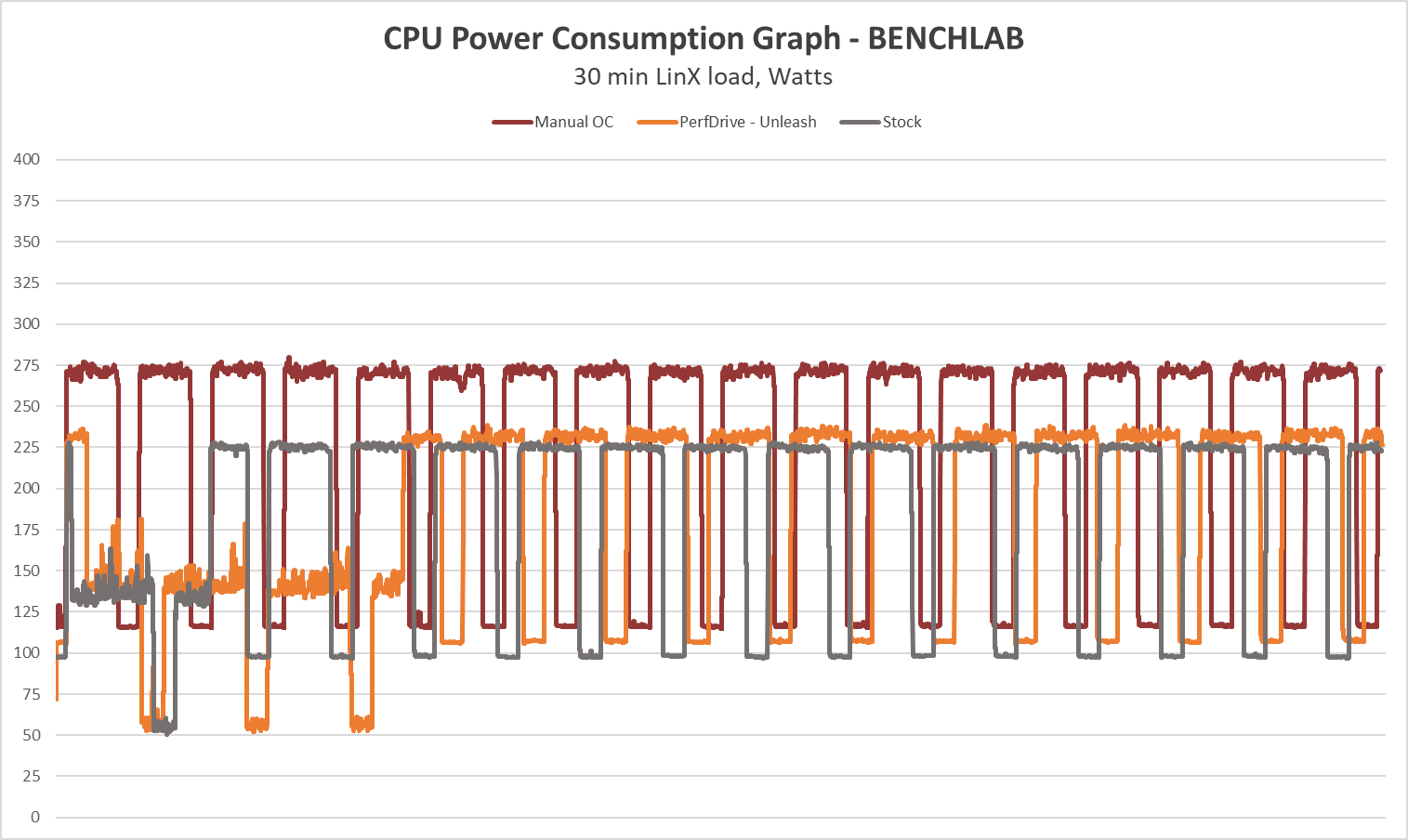

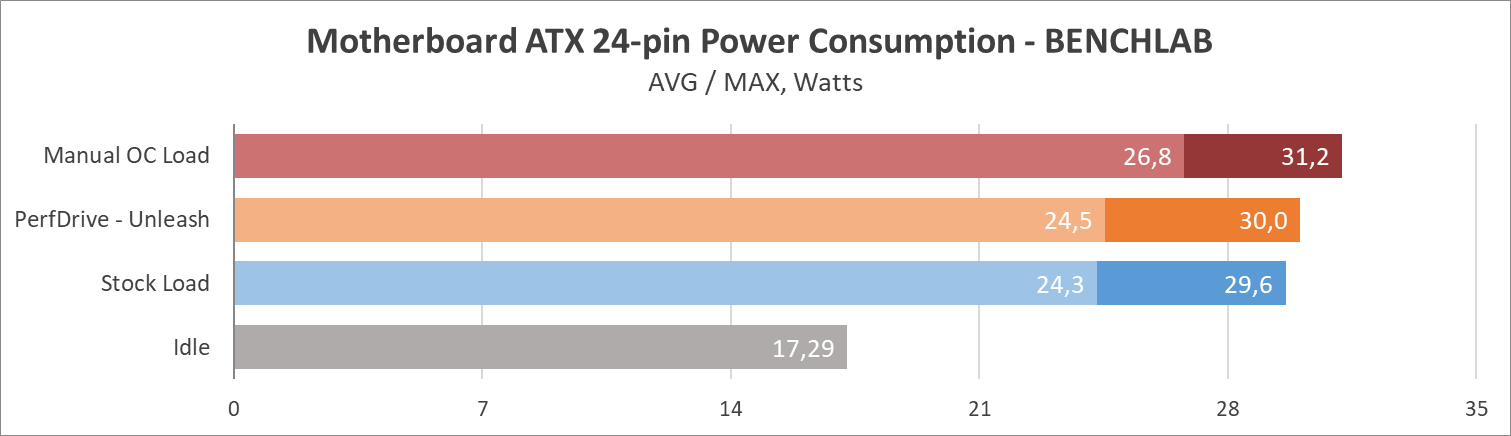

Графики энергопотребления и температуры отдельных узлов:

Следует прокомментировать провалы графика нагрузки в типовом режиме, и в автоматическом разгоне. Дело касается уже упомянутого ранее злобного лимита напряжения Max Voltage Limit. Внимательный читатель возможно заметил проседание частот до 400 МГц на скриншотах телеметрии при работе. Не исключено то, что на тестирование банально попал не очень удачный экземпляр процессора, требующий для своей работы большие напряжения, а они уже на грани тарана стены Max Voltage Limit. При этом это могла быть и проблема на стороне материнской платы, ведь тестирование проходило в условиях охлаждения чиллером, а не воздушного супер-кулера или классического жидкостного охлаждения, и плата пыталась выжать больше для своего пользователя «с запасом», а на деле врезалась в лимит и делала только хуже.

Главное то, что в условиях тонкой настройки системы этот момент был полностью нивелирован, так что на эту проблему можно банально не обращать внимания и обеспечить корректную работу собственными руками.

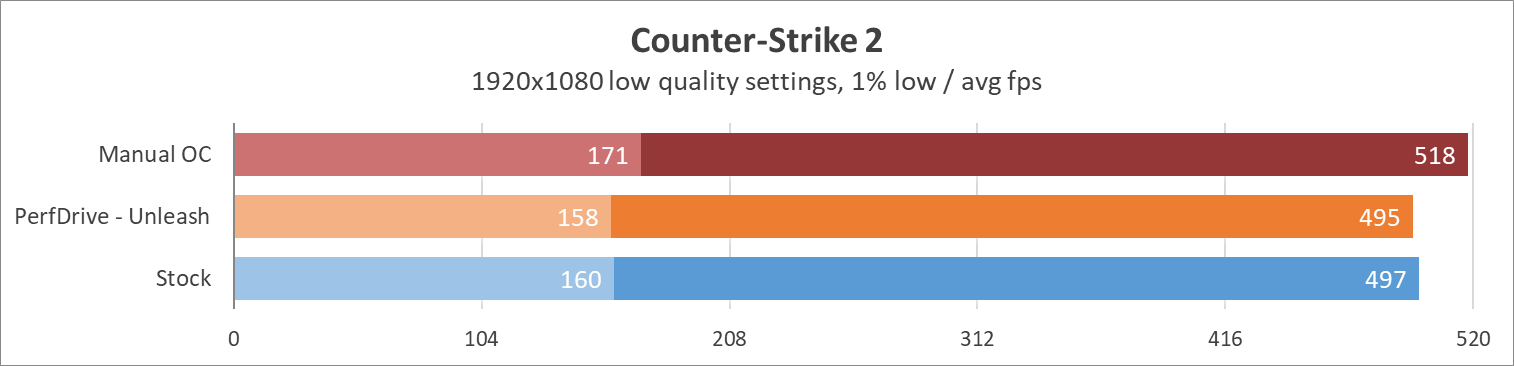

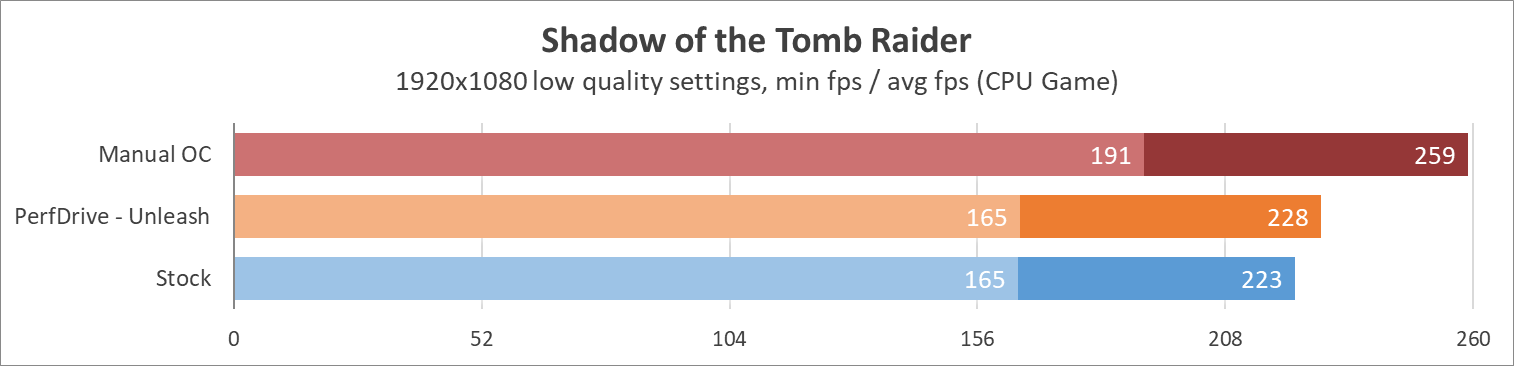

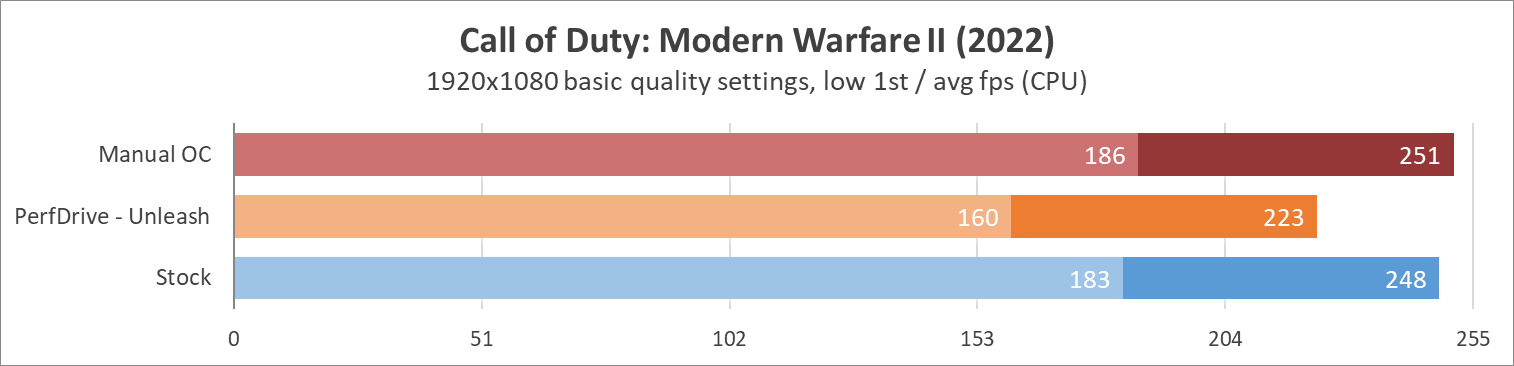

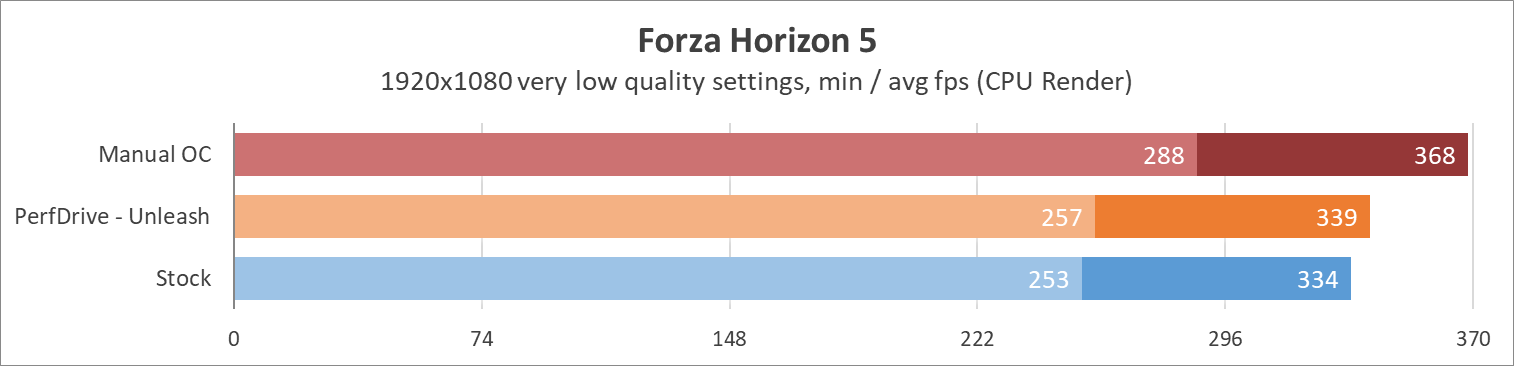

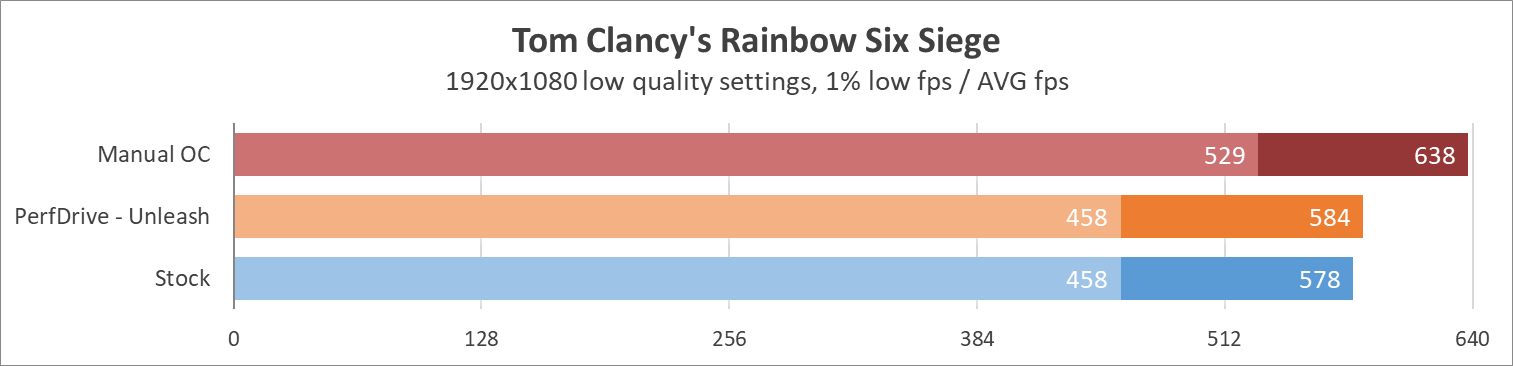

Возвращаемся к тестированию, и на очереди у нас гейминг:

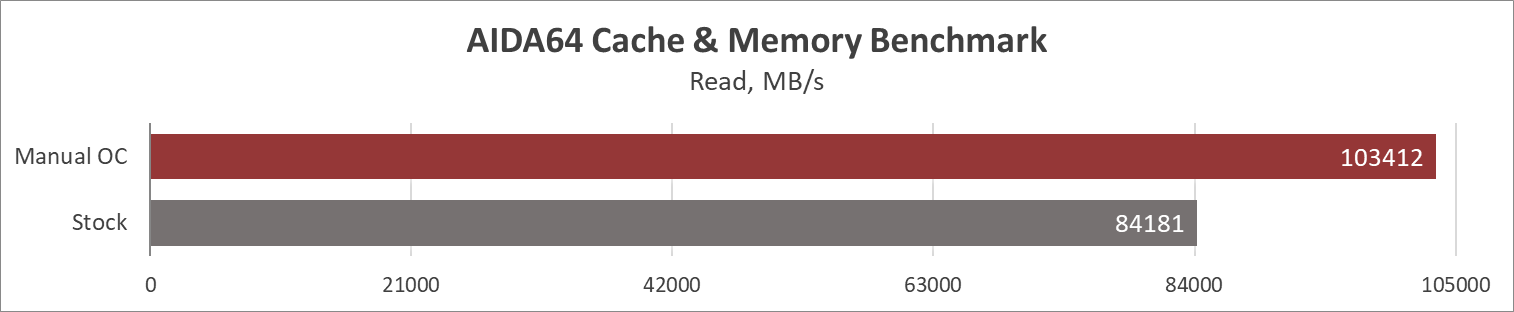

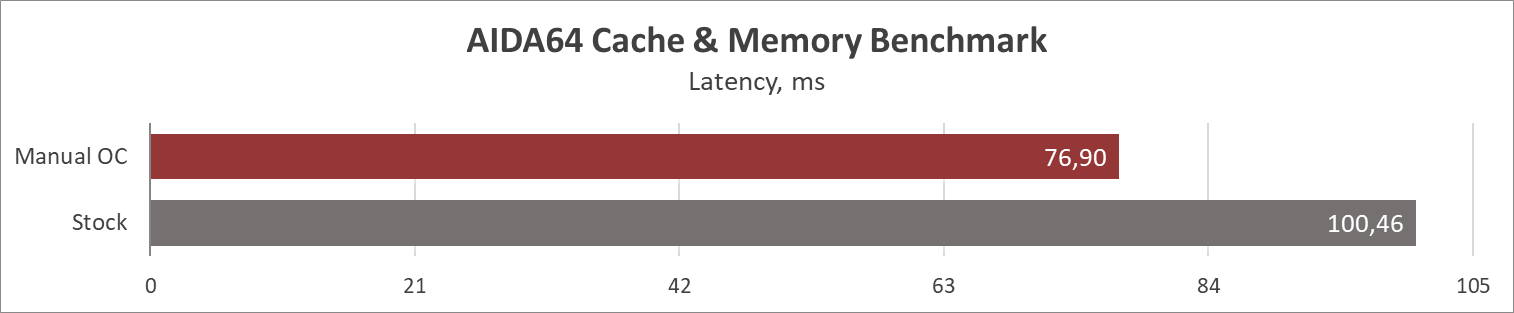

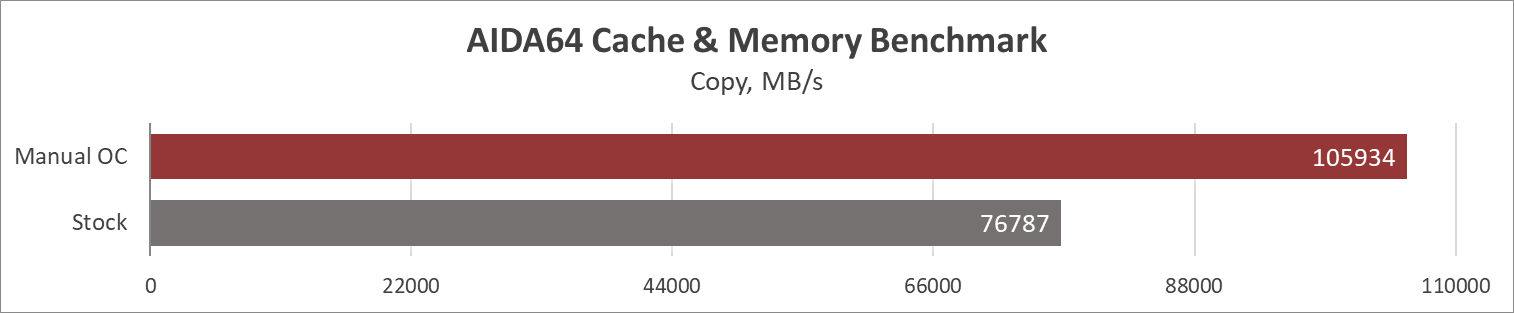

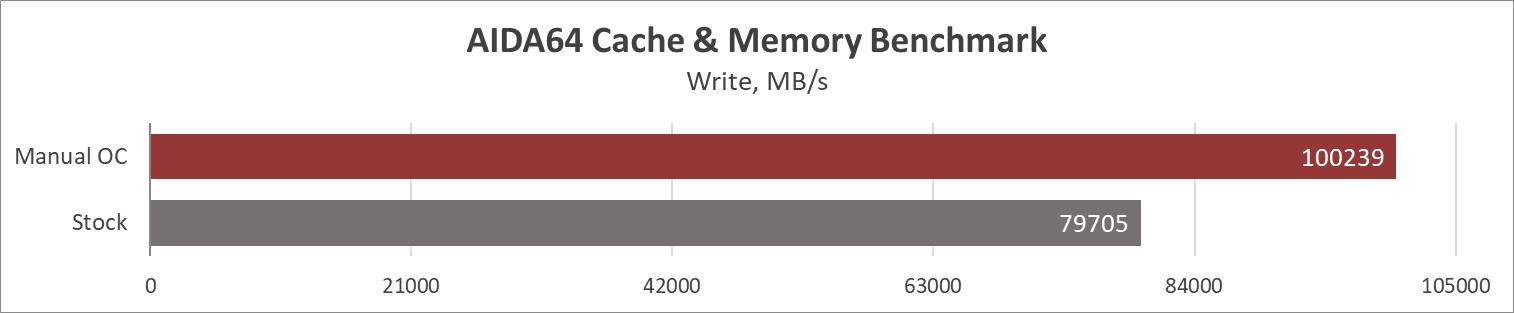

Результаты узла ОЗУ:

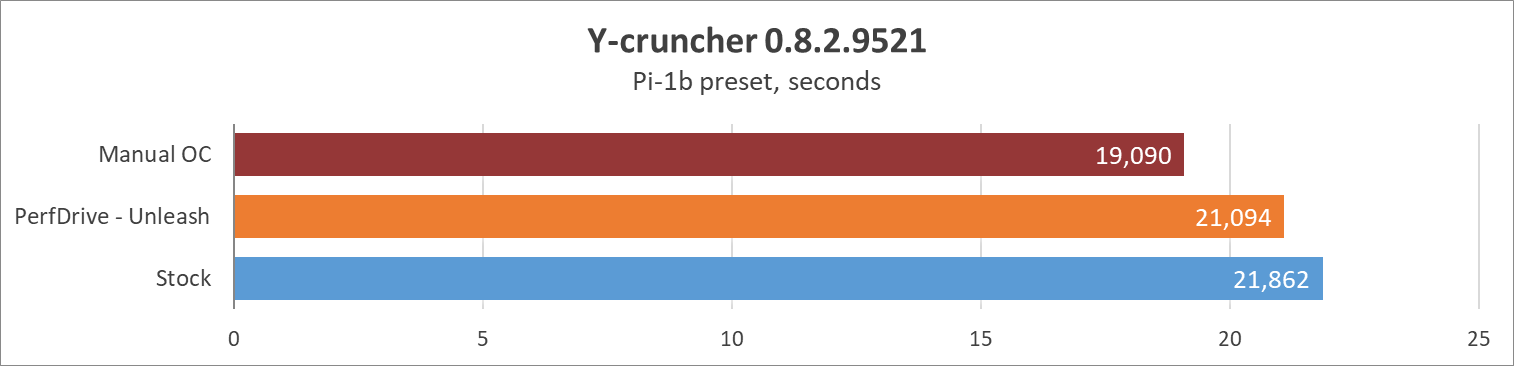

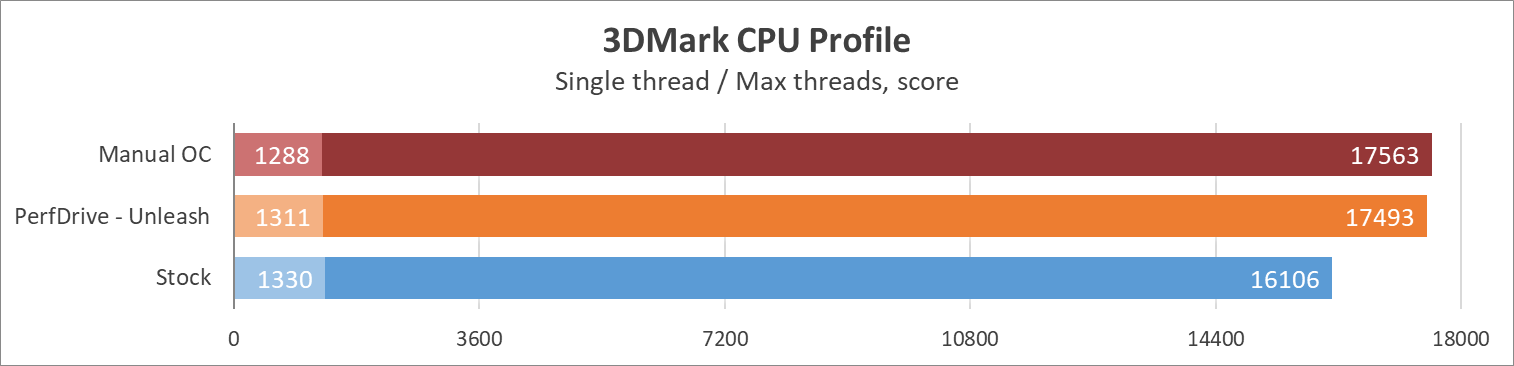

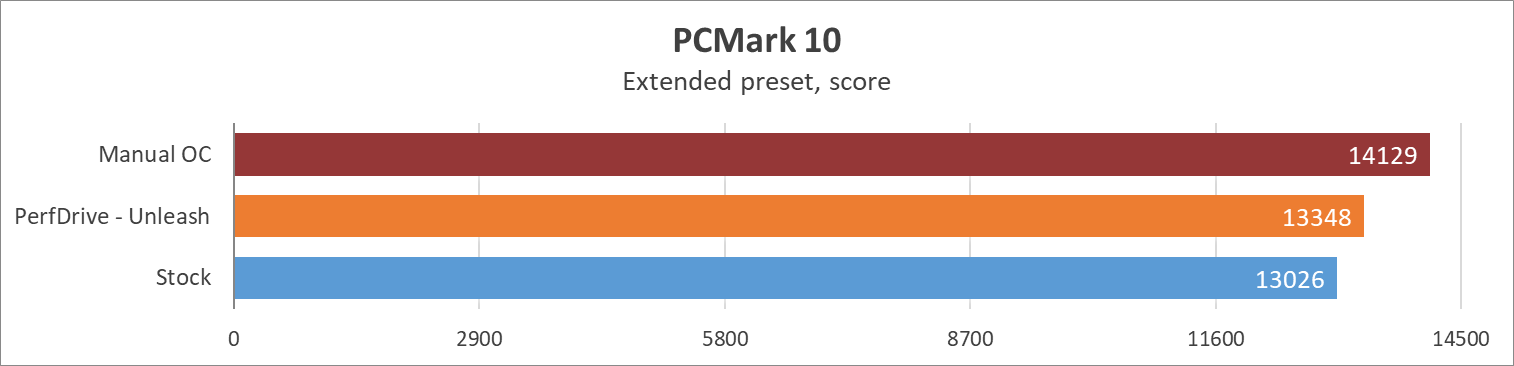

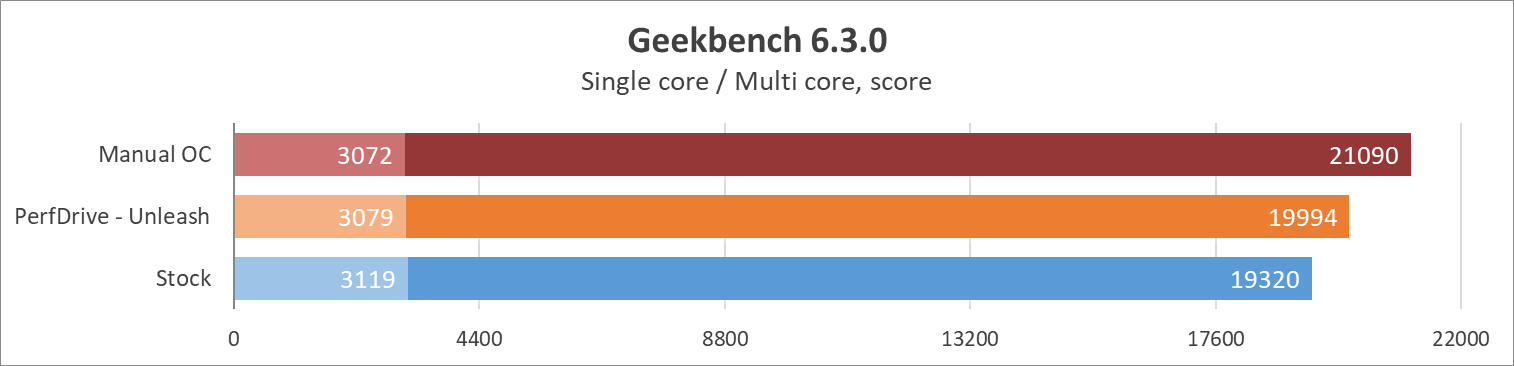

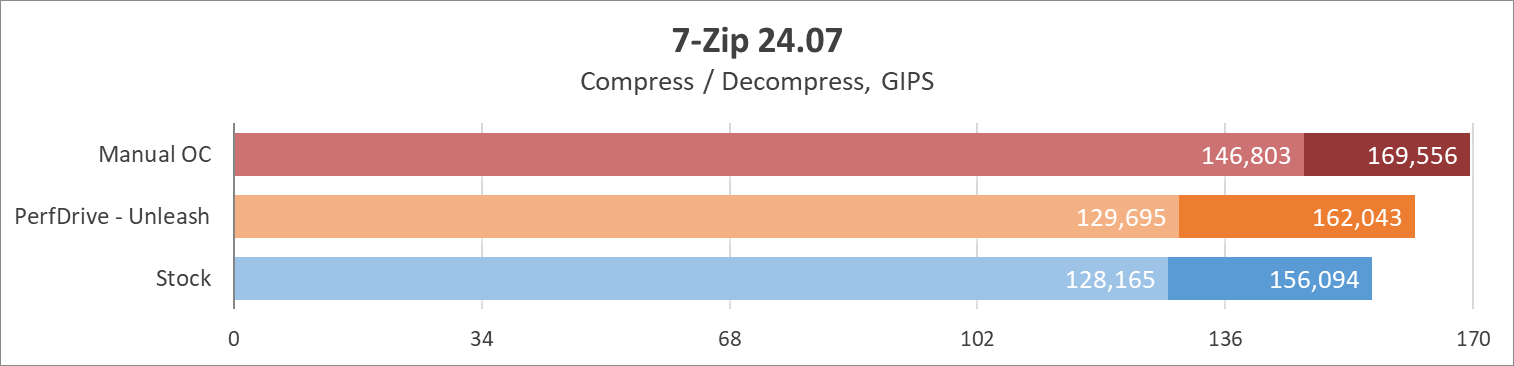

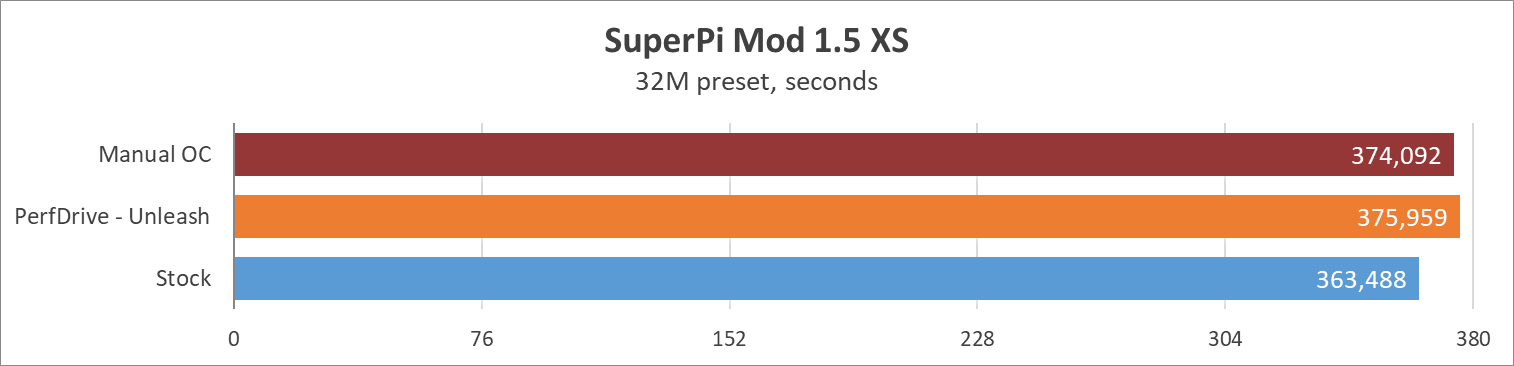

Результаты бенчмаркинга:

Выводы

Каких-то критических минусов, учитывая конечную цену материнской платы, выявлено не было. Из нюансов следует отметить проприетарный коннектор антенны Wi-Fi, неудобное расположение коннектора вентилятора зоны I/O, и полноформатные второй и третий слоты PCIe (по пути практичности как минимум чипсетный можно сделать x4, соответственно пропускной способности во избежание переплат). Для энтузиастов раздражающим фактором также станет расположение кнопки обновления прошивки в один ряд с Power On и Reset, можно «промахнуться» и попортить себе нервы. Для тех же энтузиастов также хотелось бы иметь возможность мониторинга температуры процессора через дисплей POST, это реализовано почти у каждого производителя, но не здесь, к сожалению.

Все остальные моменты работают в плюс для конкретной материнской платы. Gigabyte Z890 Aorus Elite WiFi7 симпатизирует ценителям практичности и в эту пользу говорит немало моментов. Например, армированный слот PCIe UD Slot X и его механизм разблокировки, наличие видео-выхода с правой нижней стороны для подключения корпусного дисплея, поддержка широких SSD профиля 2580/25110 — не каждая флагманская материнская плата по вдвое, или даже втрое большей цене способна похвастаться таким. И при этом производитель сохранил присутствие Thunderbolt 4. Плата также дала возможность выжать еще больше производительности из Intel Core Ultra 7 265K и разгон оперативной памяти до уровня DDR5-8000.

Поэтому можно смело заявить, что Gigabyte Z890 Aorus Elite WiFi7 станет практичной основой универсального ПК который удовлетворяет типичные текущие потребности любого пользователя.
