Возможности UEFI

MAG B860 TOMAHAWK WIFI управляется через интерфейс MSI Click BIOS X, который оперируется в режимах EZ Mode и Advanced Mode.

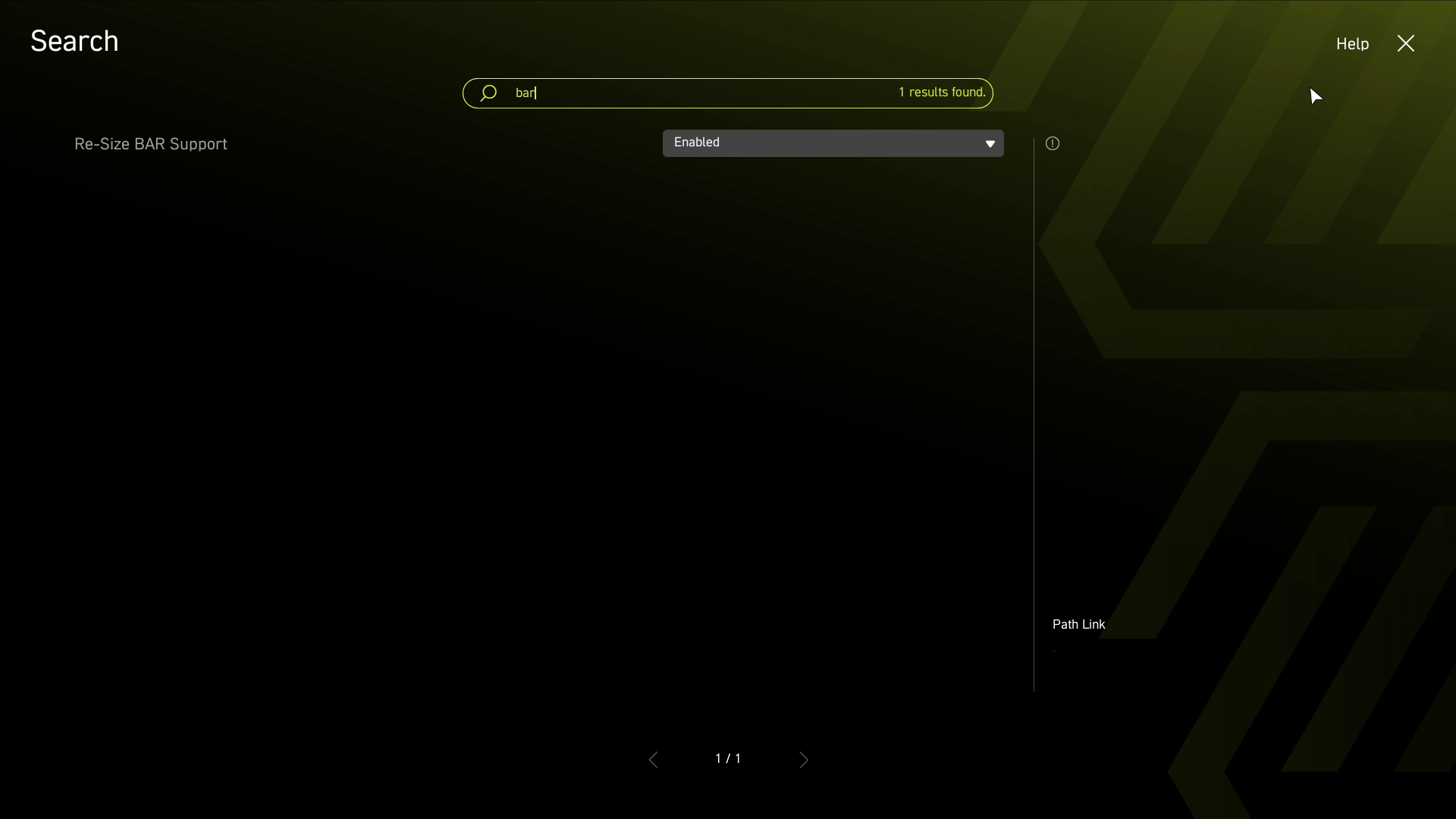

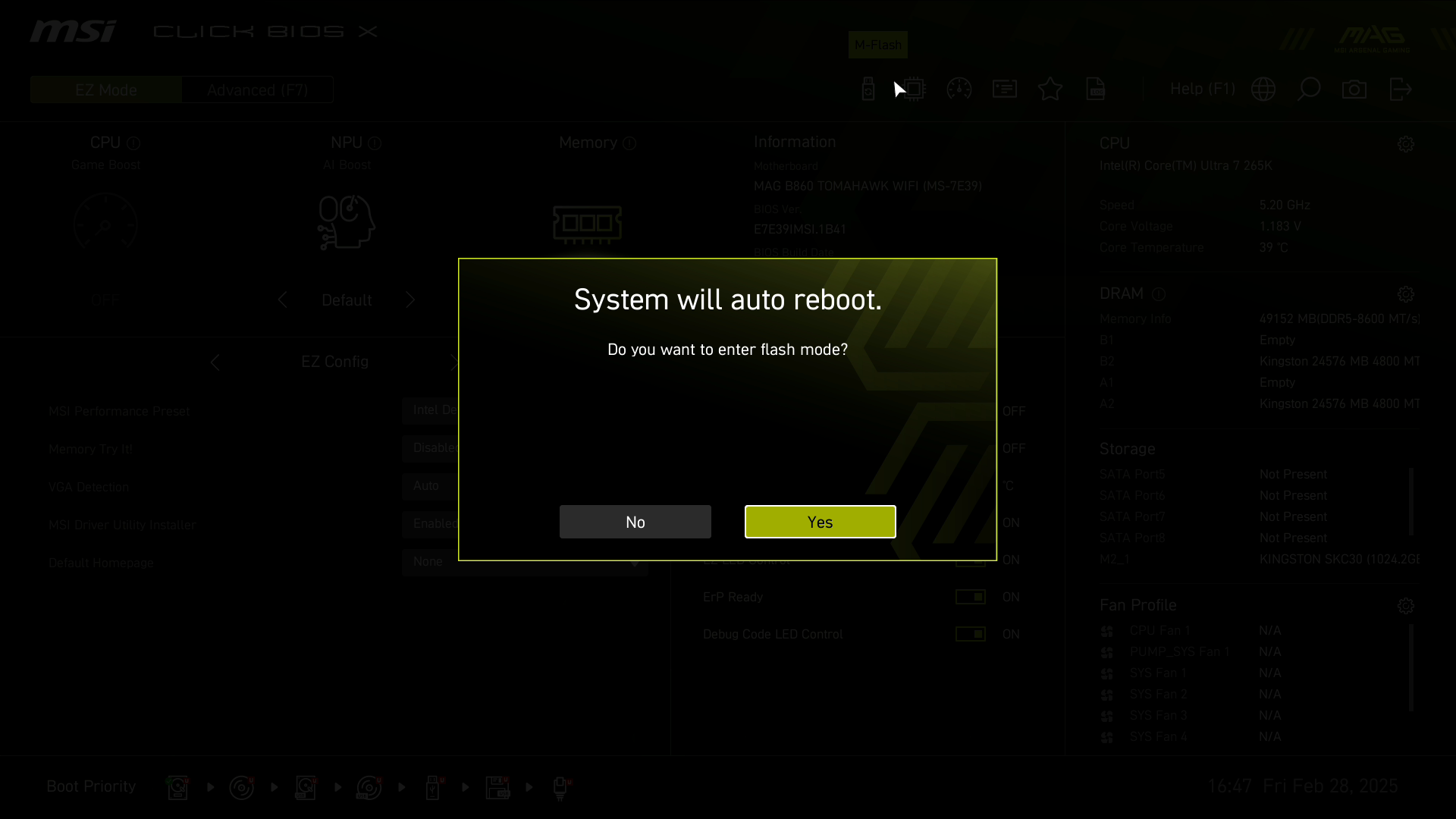

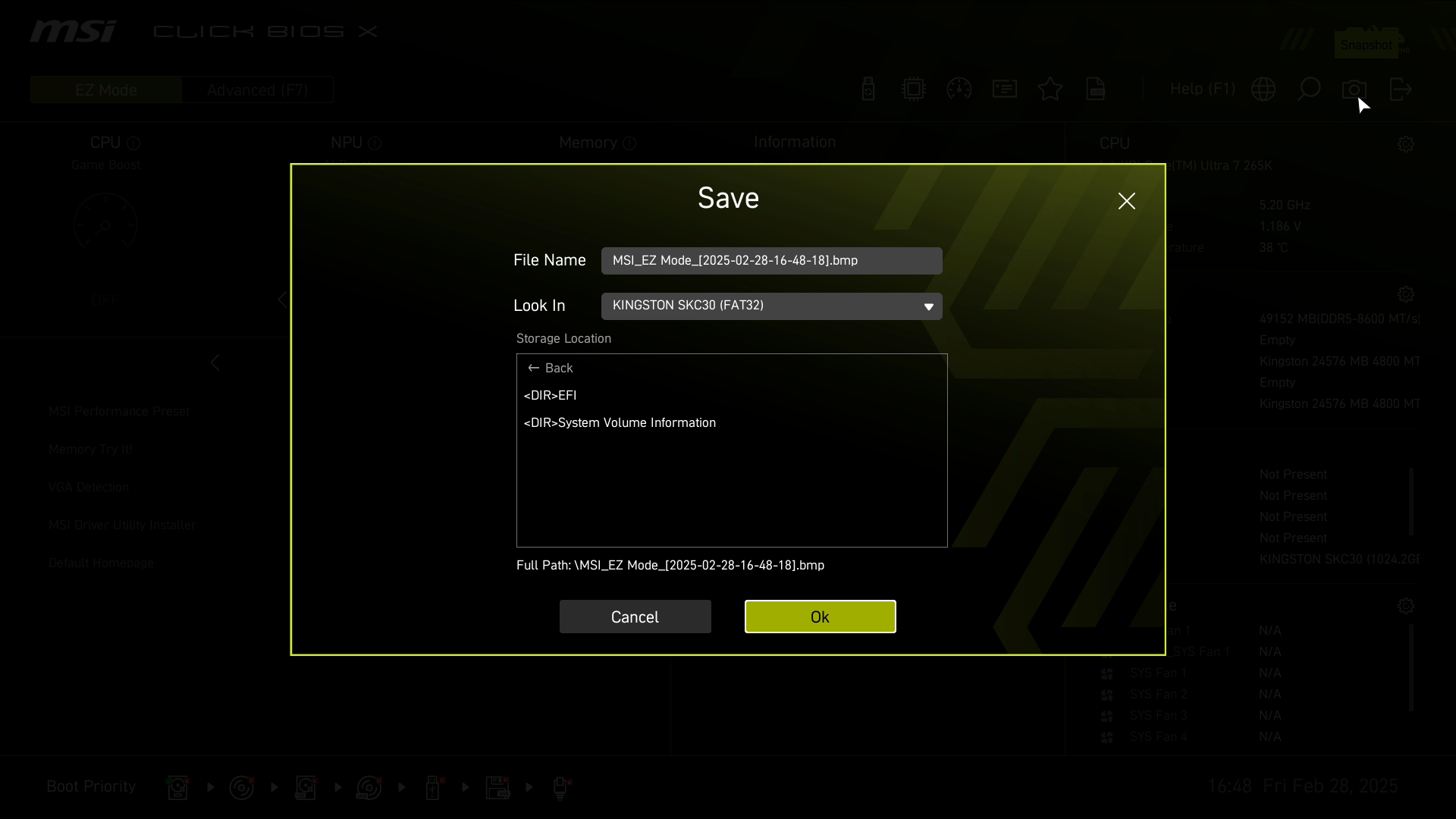

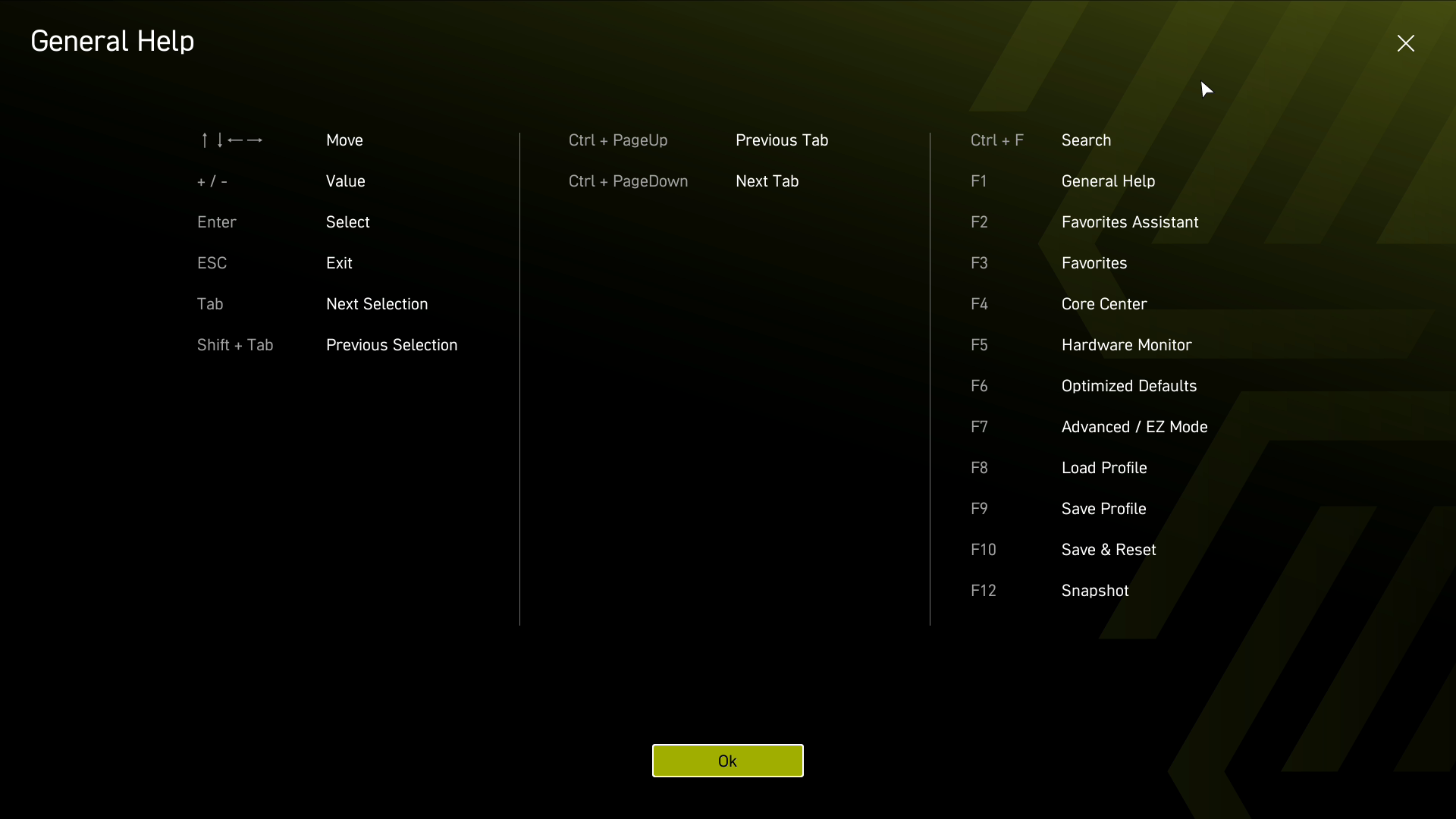

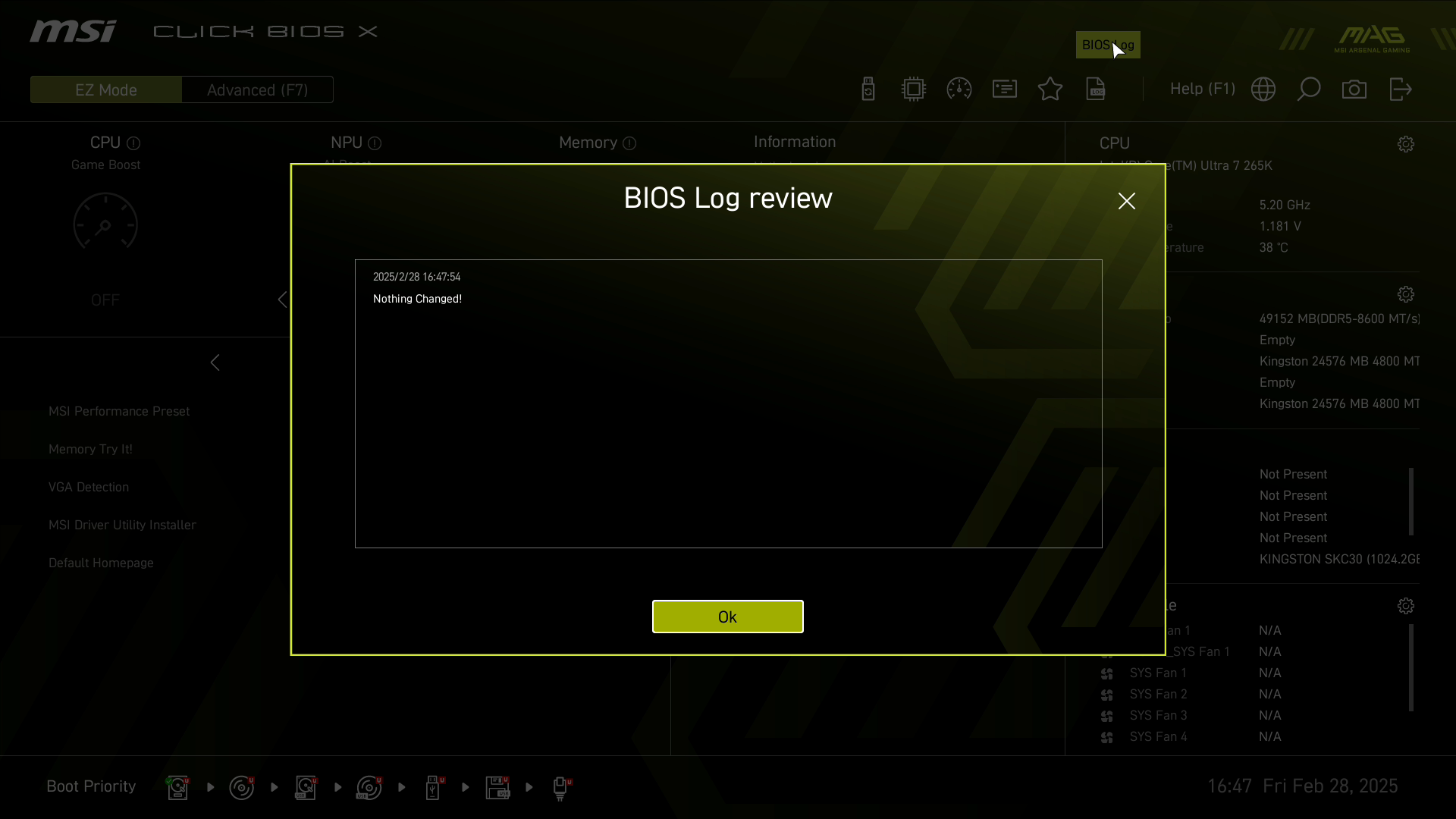

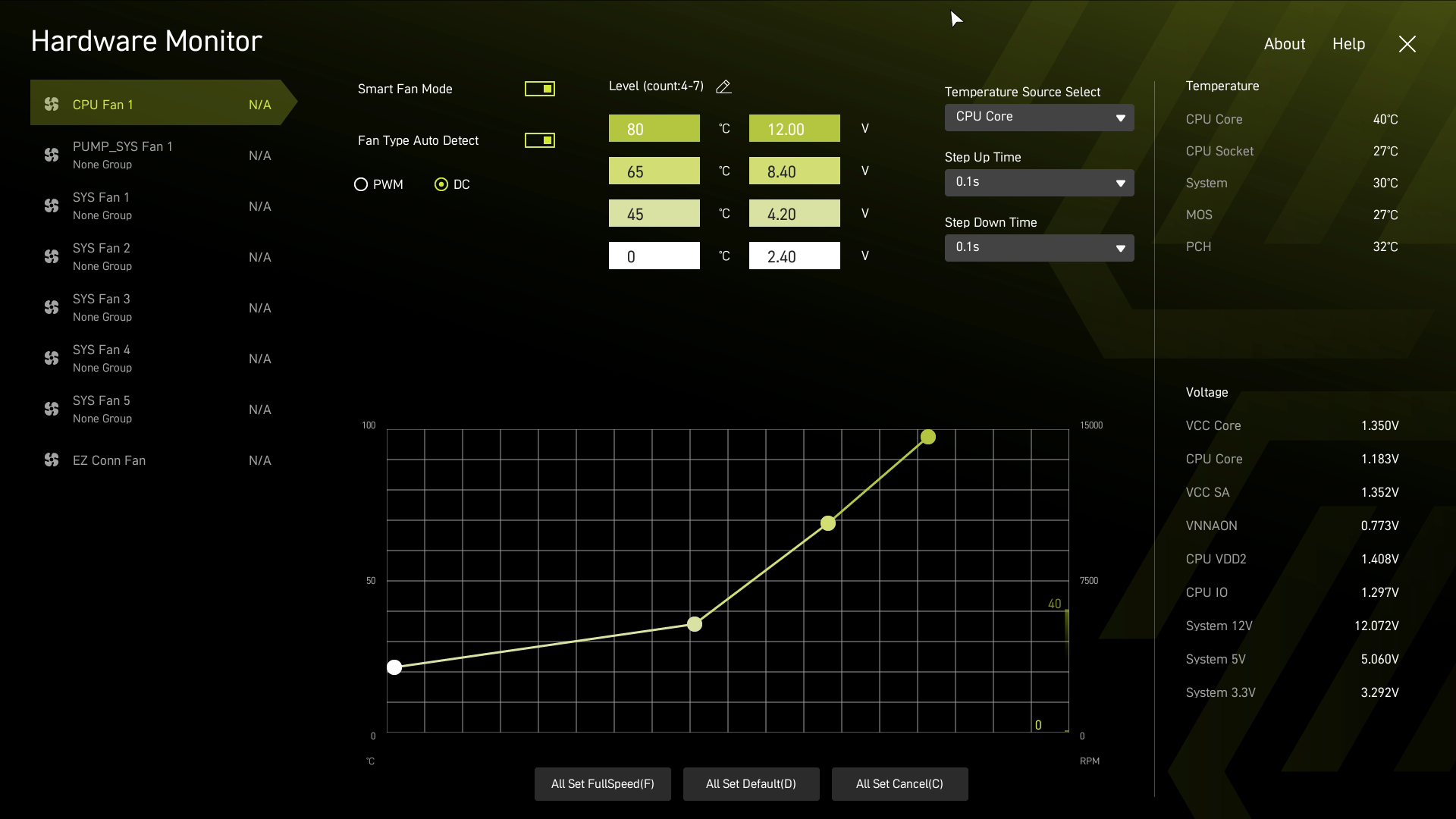

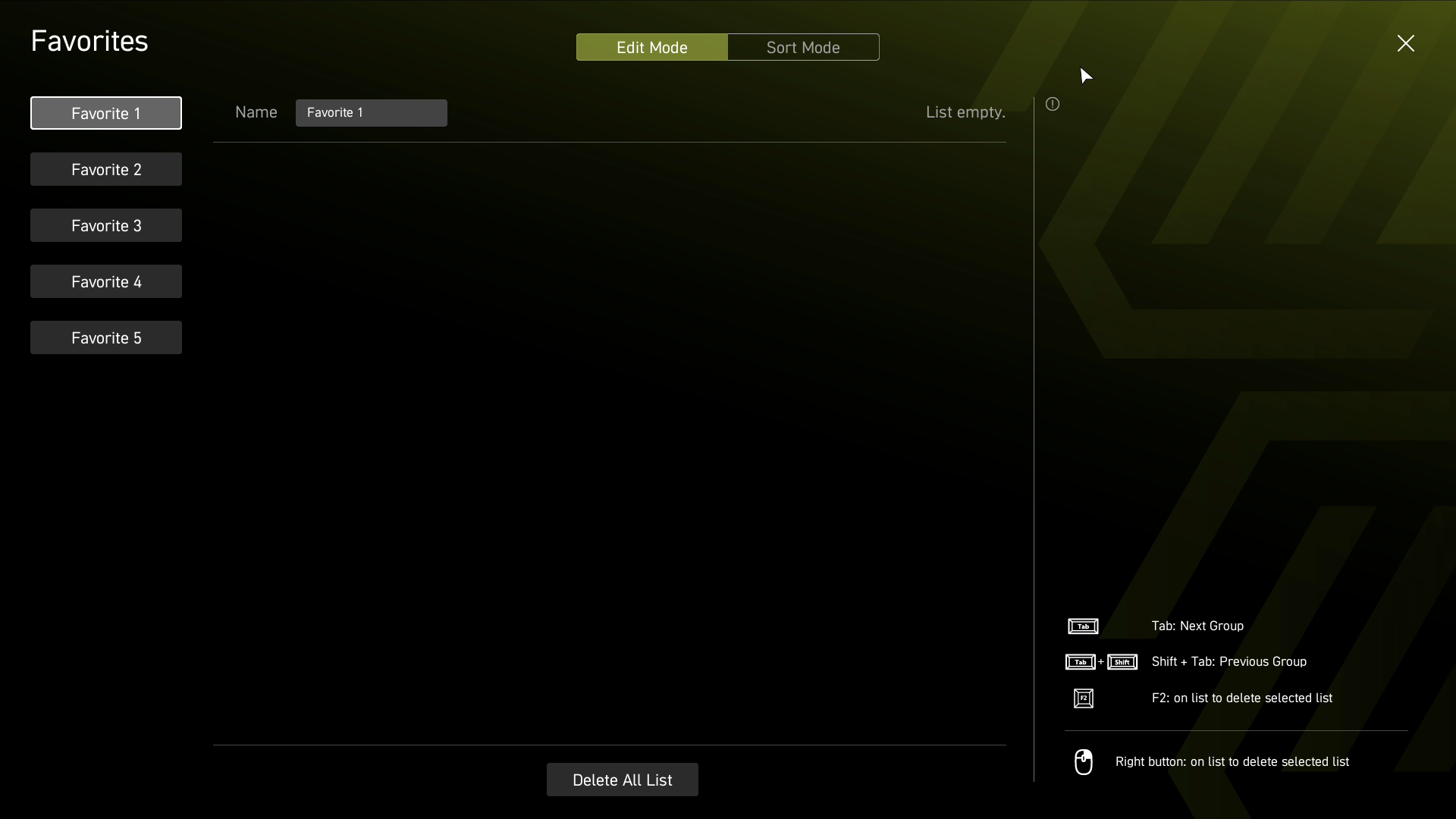

Панель меню сверху отображается статично в обоих режимах. Отсюда можно запустить обновление прошивки, вызвать меню избранных настроек (добавляются вручную), открыть журнал изменения параметров, получить отчет по CPU или DRAM, перейти в Hardware Monitor для контроля и настройки кривой оборотов/температур, найти необходимый параметр по поиску, выбрать язык интерфейса (украинского все еще нет), сделать скриншот и сохранить его на внешний накопитель, а также банально выйти из интерфейса настроек.

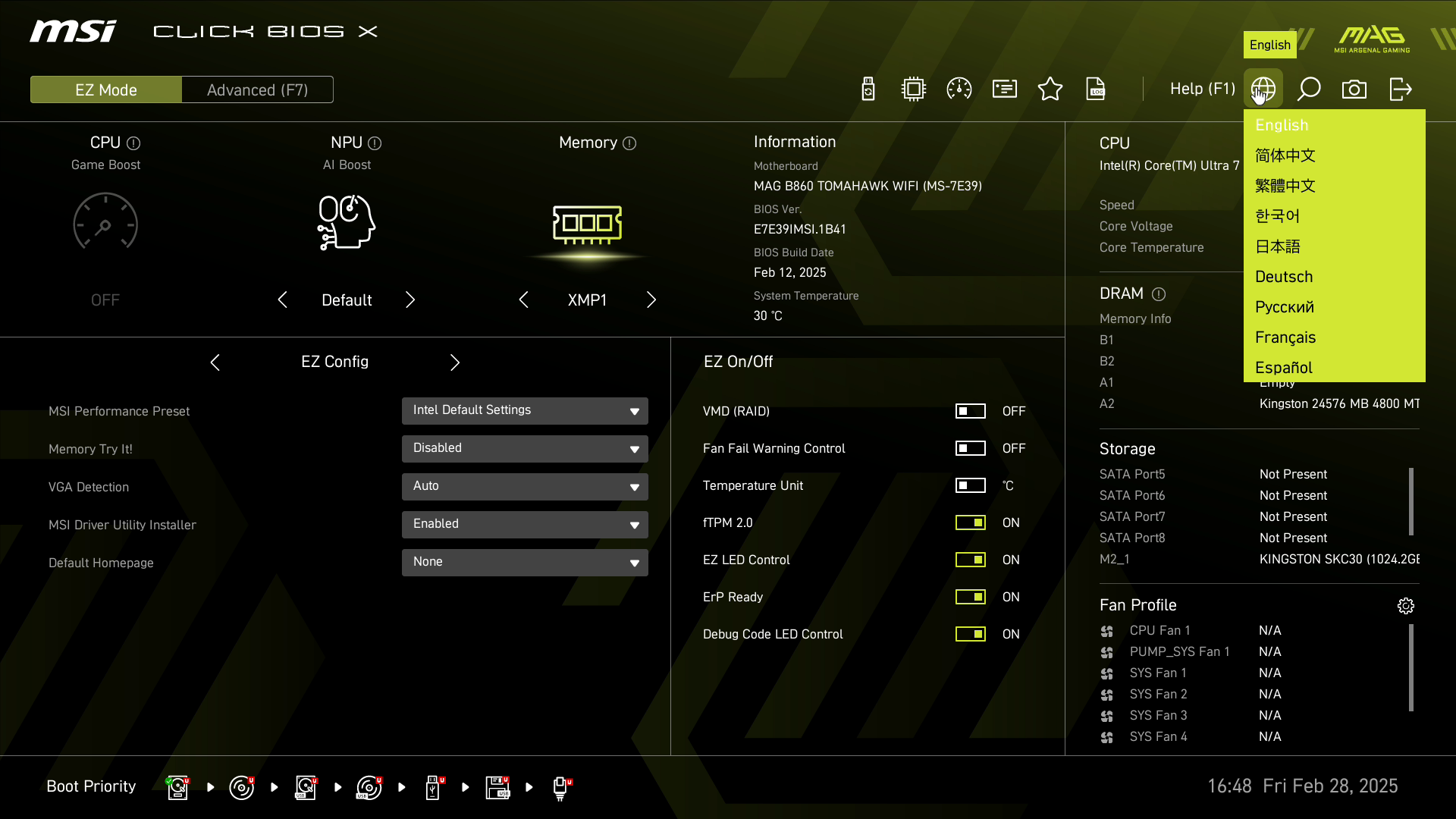

EZ Mode, судя по всему, мигрировал без изменений от старших моделей, на это намекает присутствие, но невозможность задействования Game Boost. В целом здесь можно получить отчёт по интерфейсам, слотам, портам и так далее. Можно в один клик разогнать NPU в различных режимах, задействовать XMP-профиль оперативной памяти в случае его присутствия. Отсюда также можно установить приоритет загрузки с накопителей или сети.

Advanced mode дает полный контроль над всеми доступными к изменению настройками. Этот интерфейс разделен на шесть секций, которые отображаются в столбце слева.

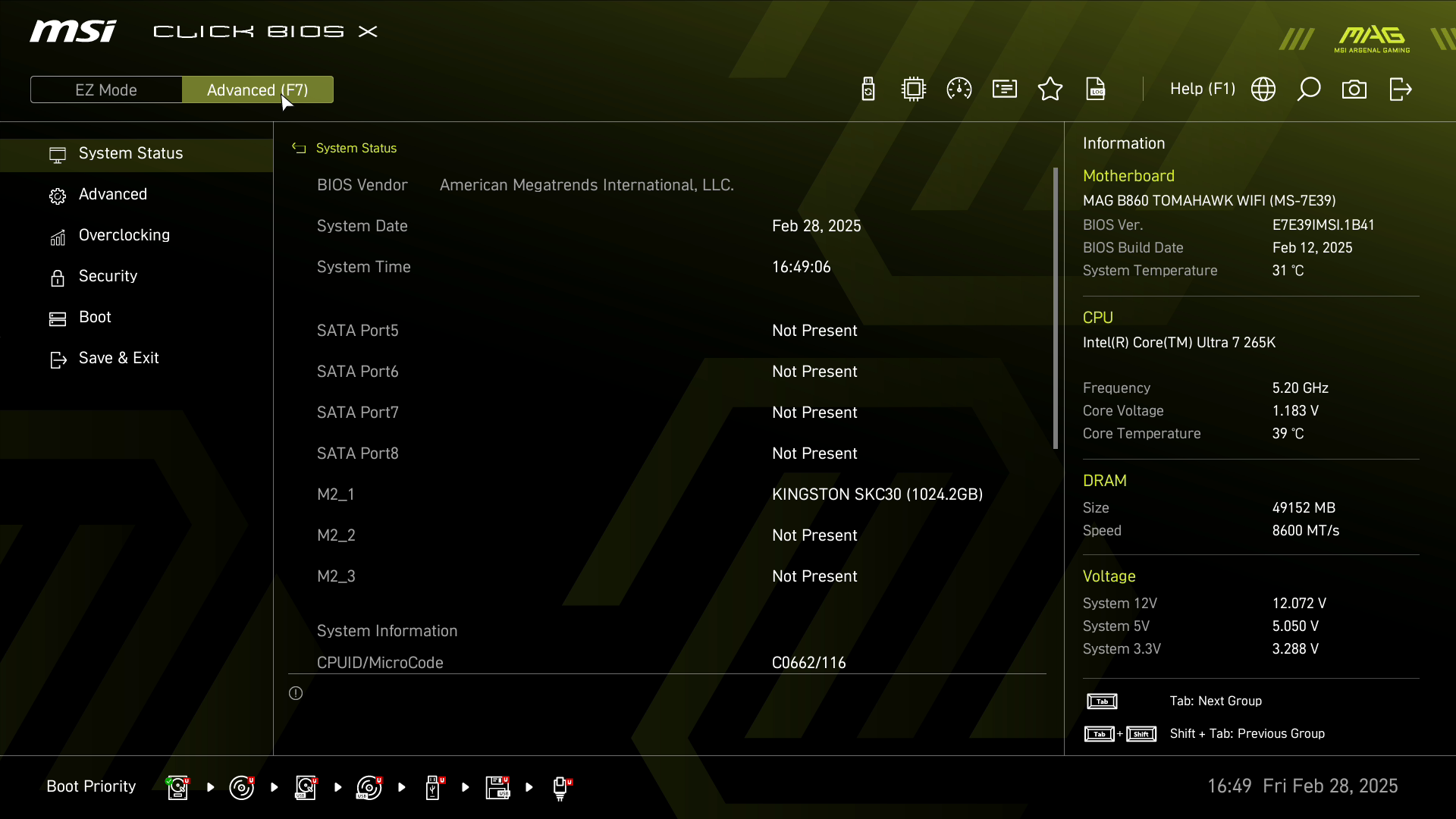

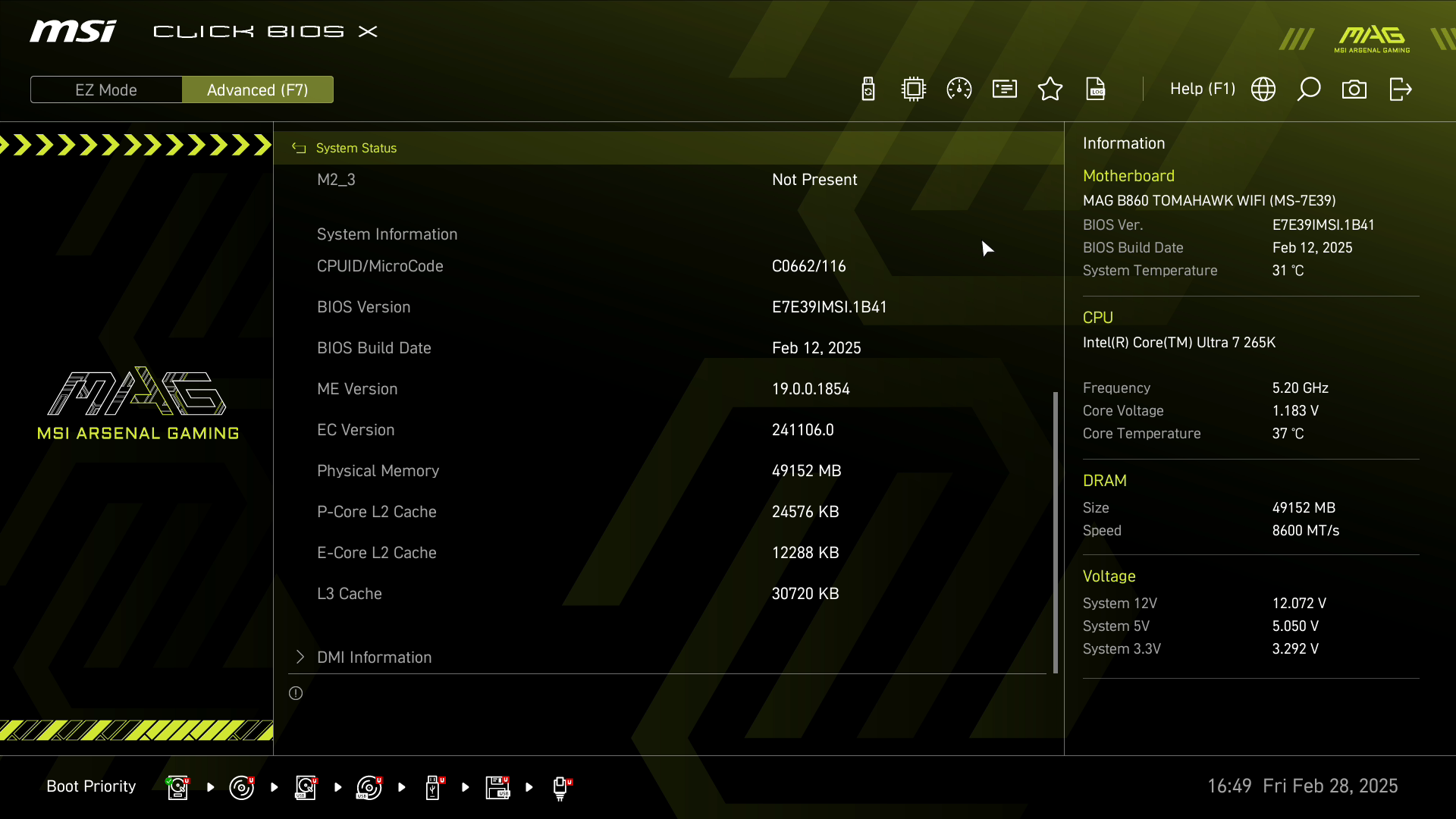

Секция System Status отображает отчет DMI, а также отчет по ключевым параметрам системы.

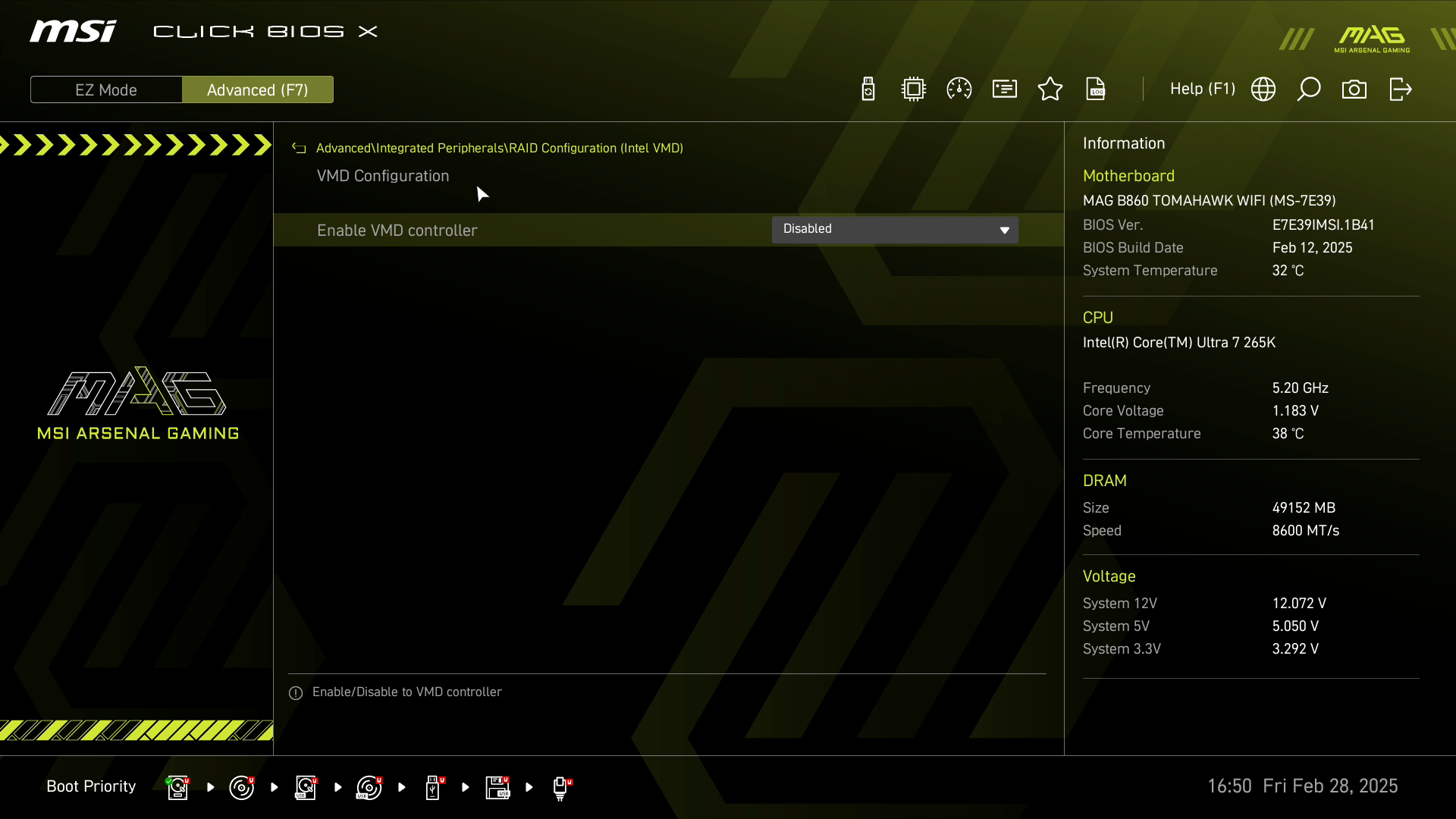

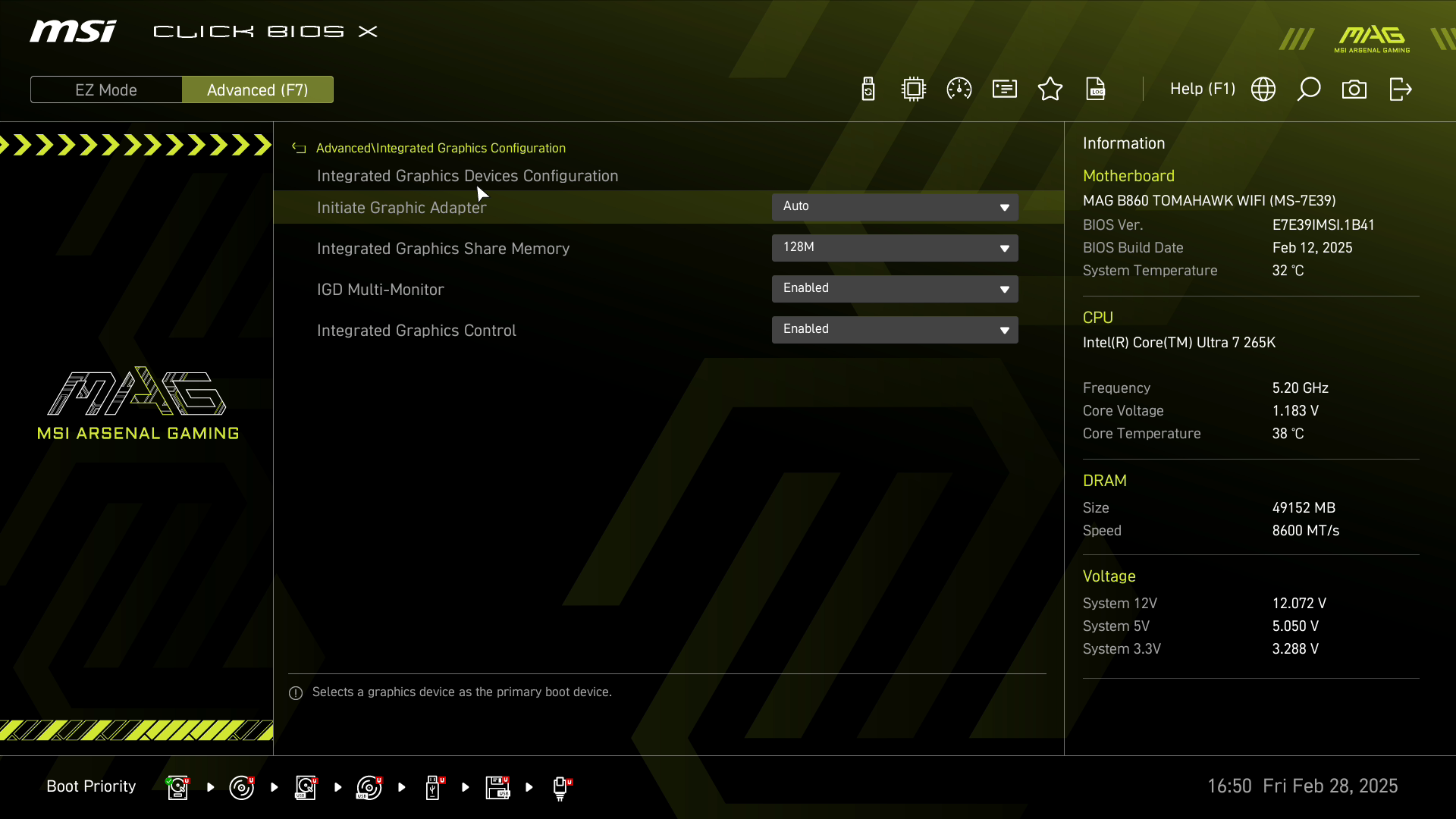

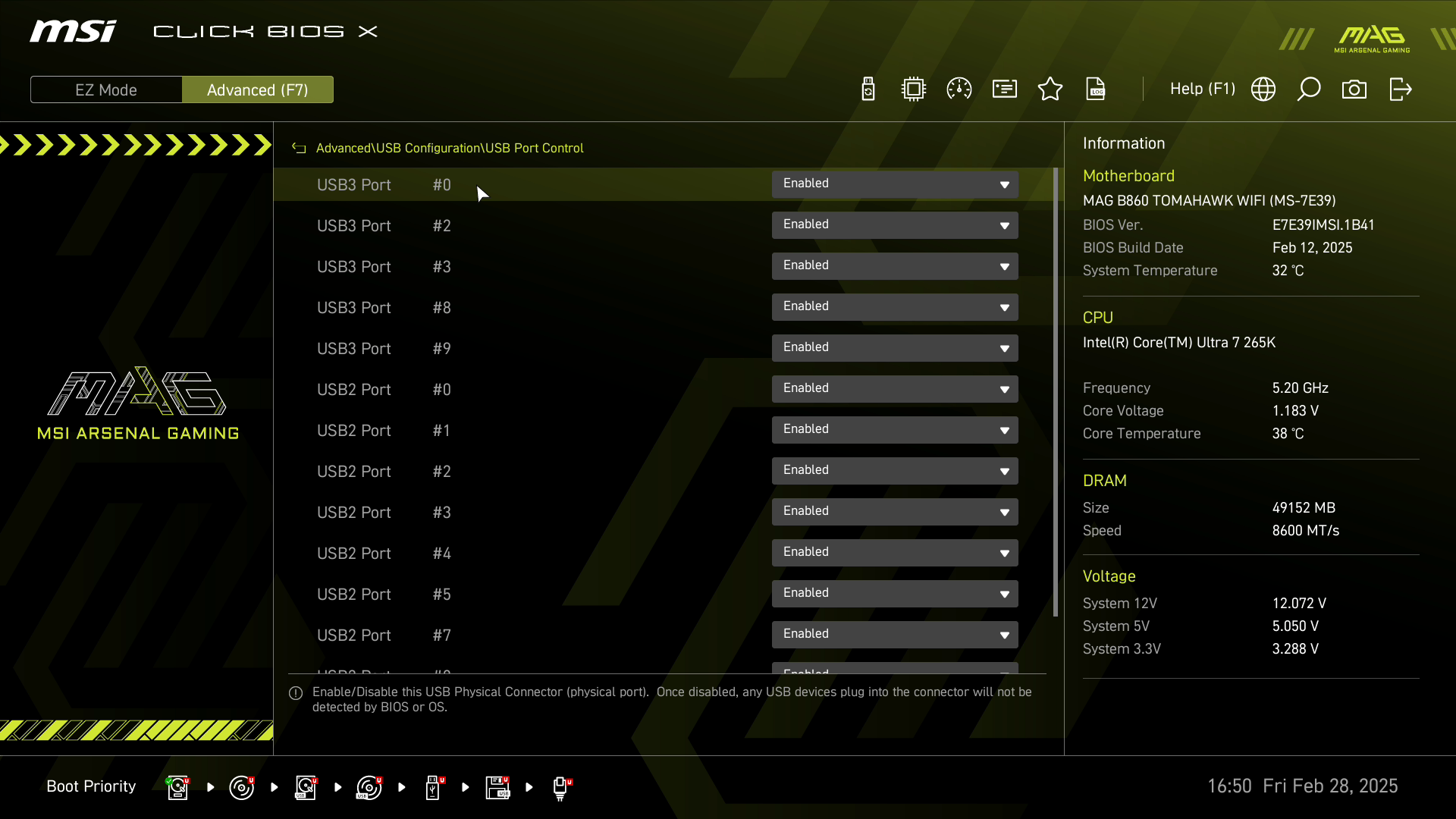

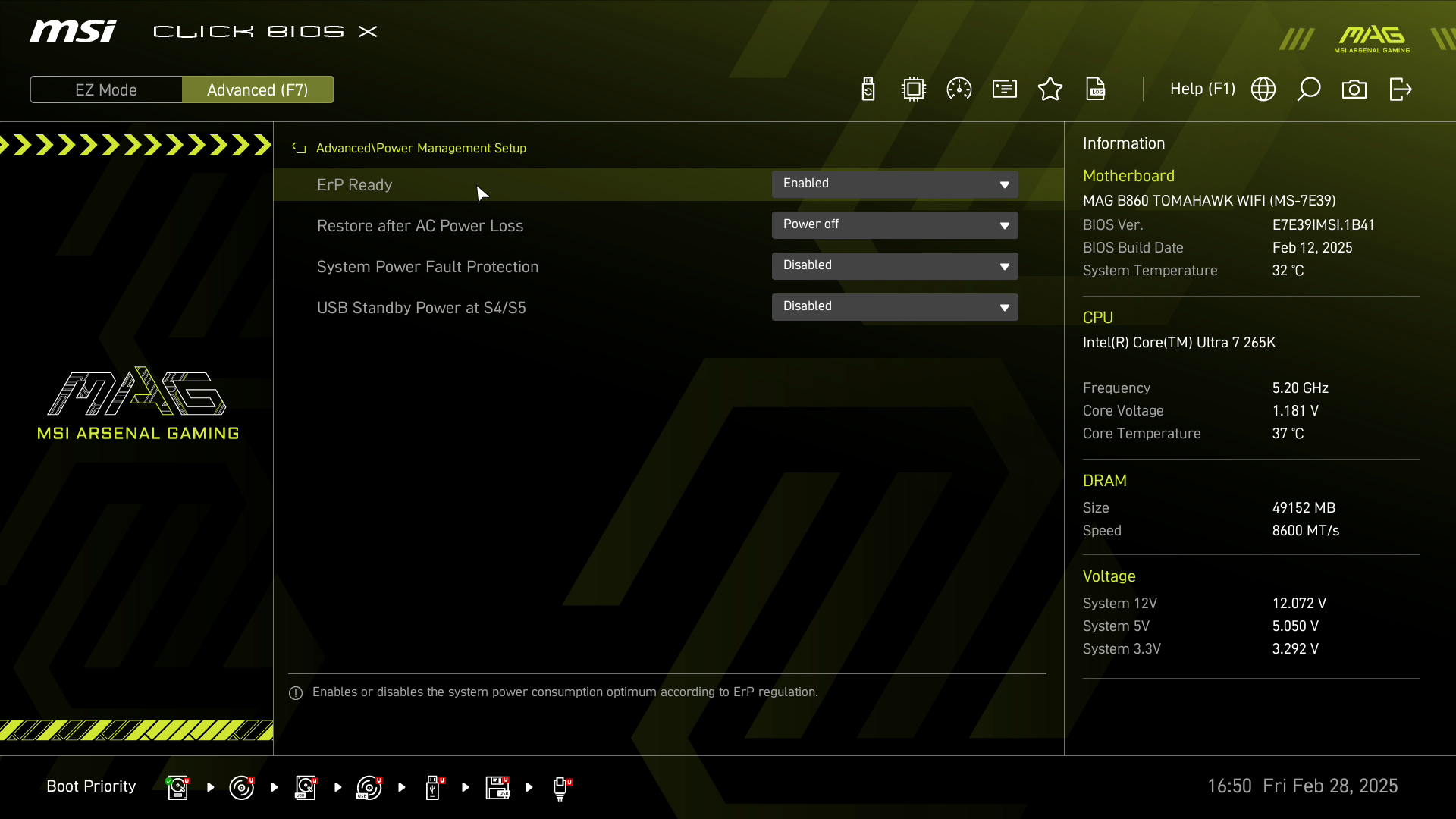

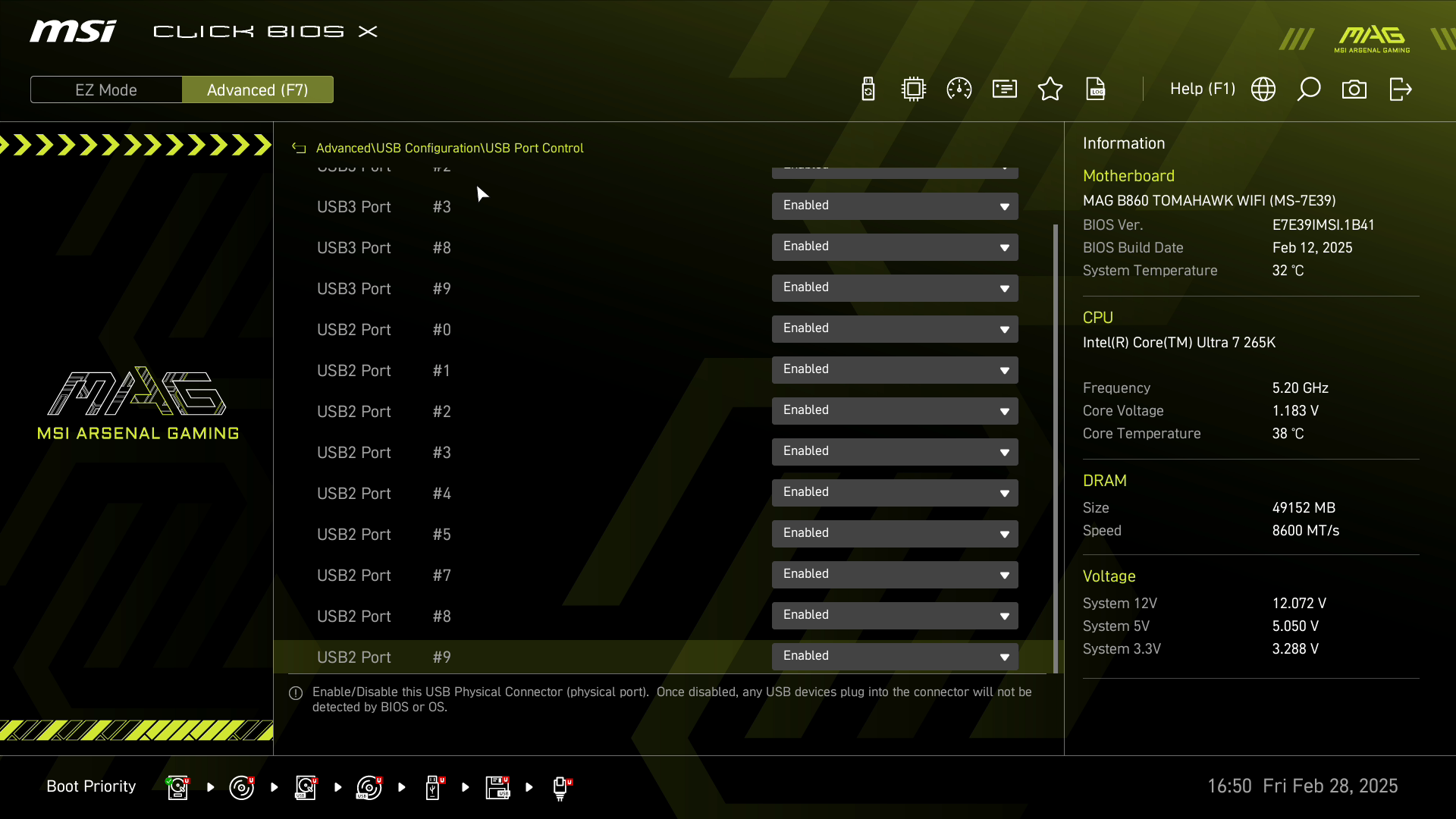

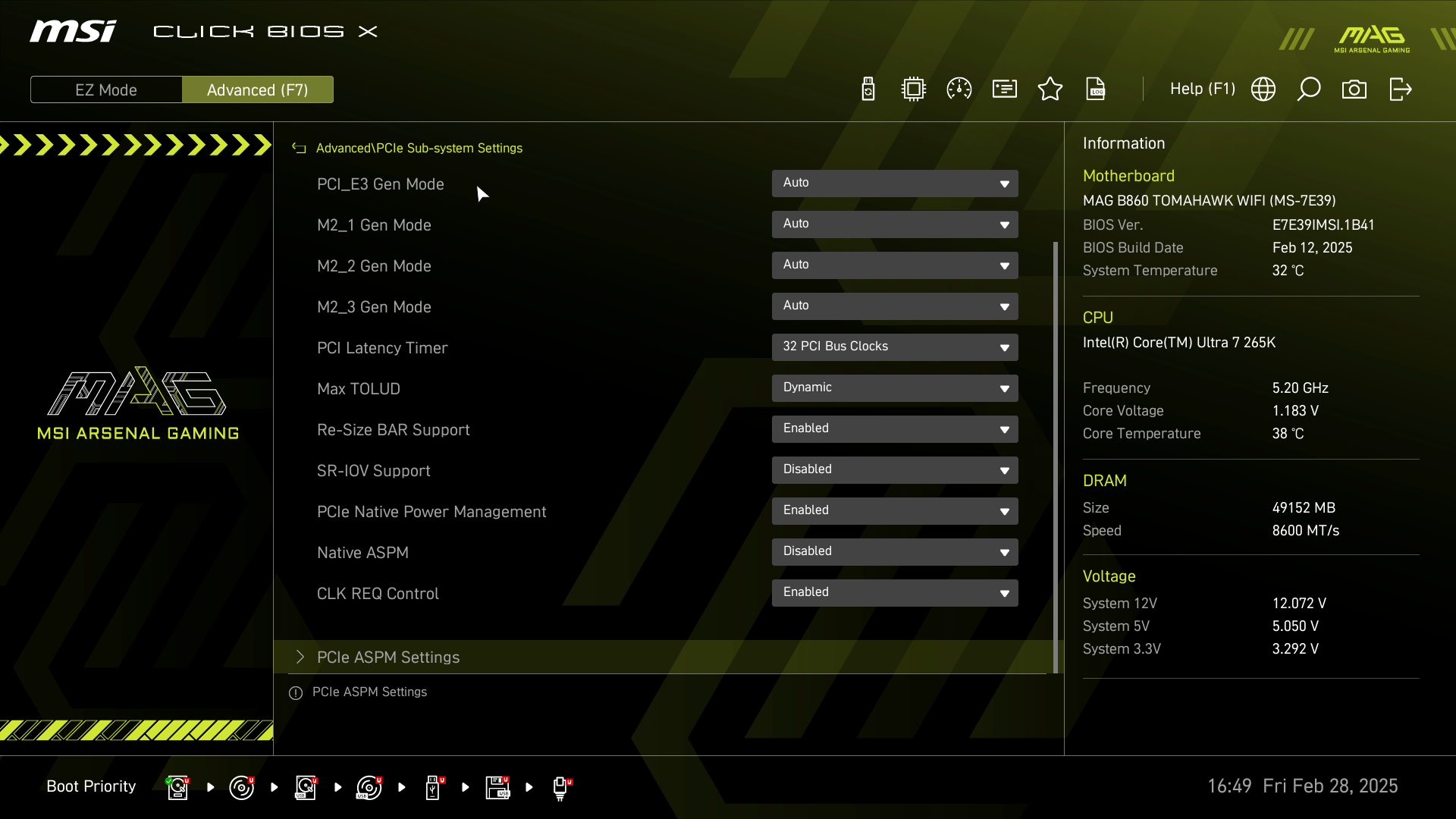

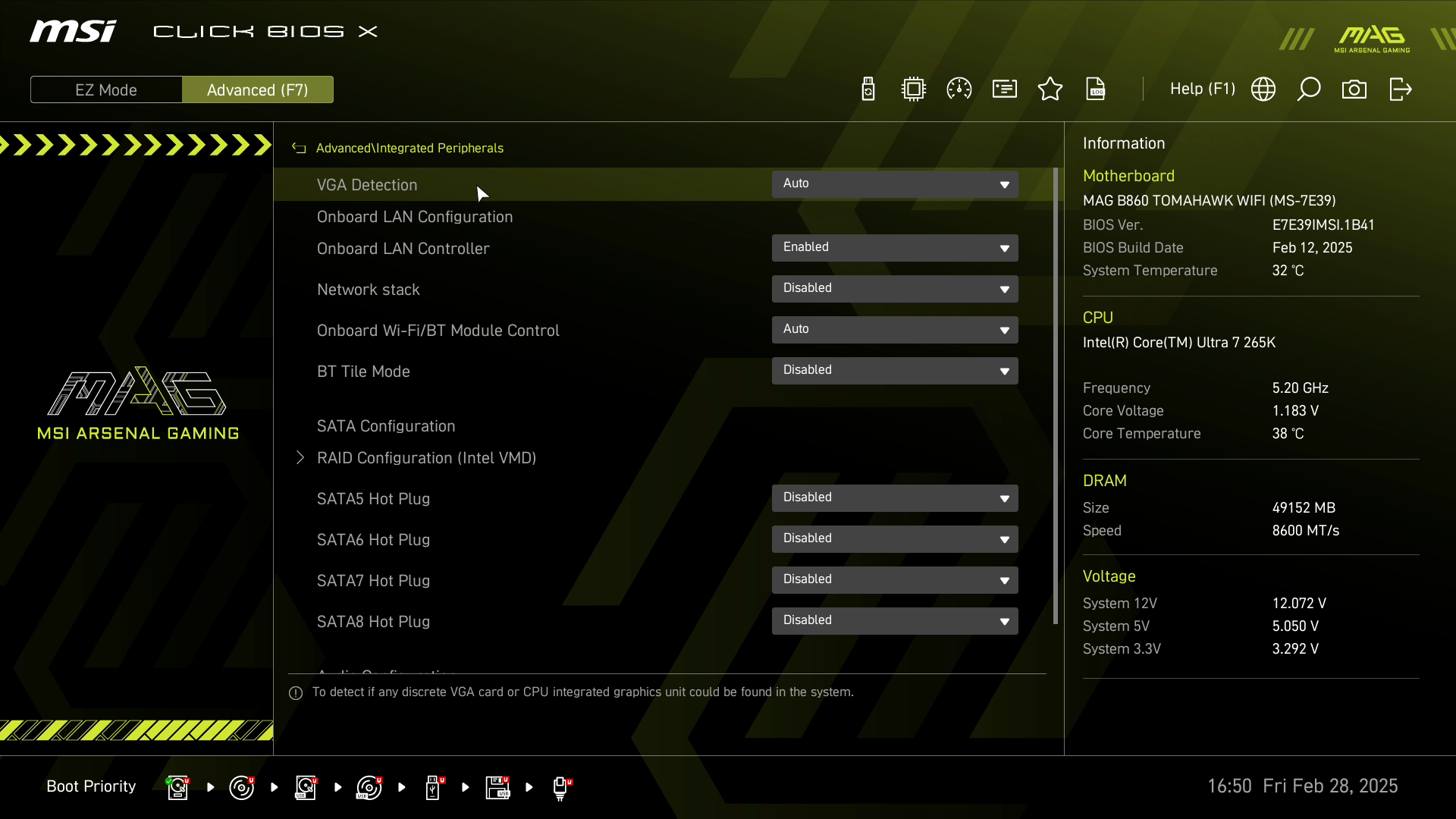

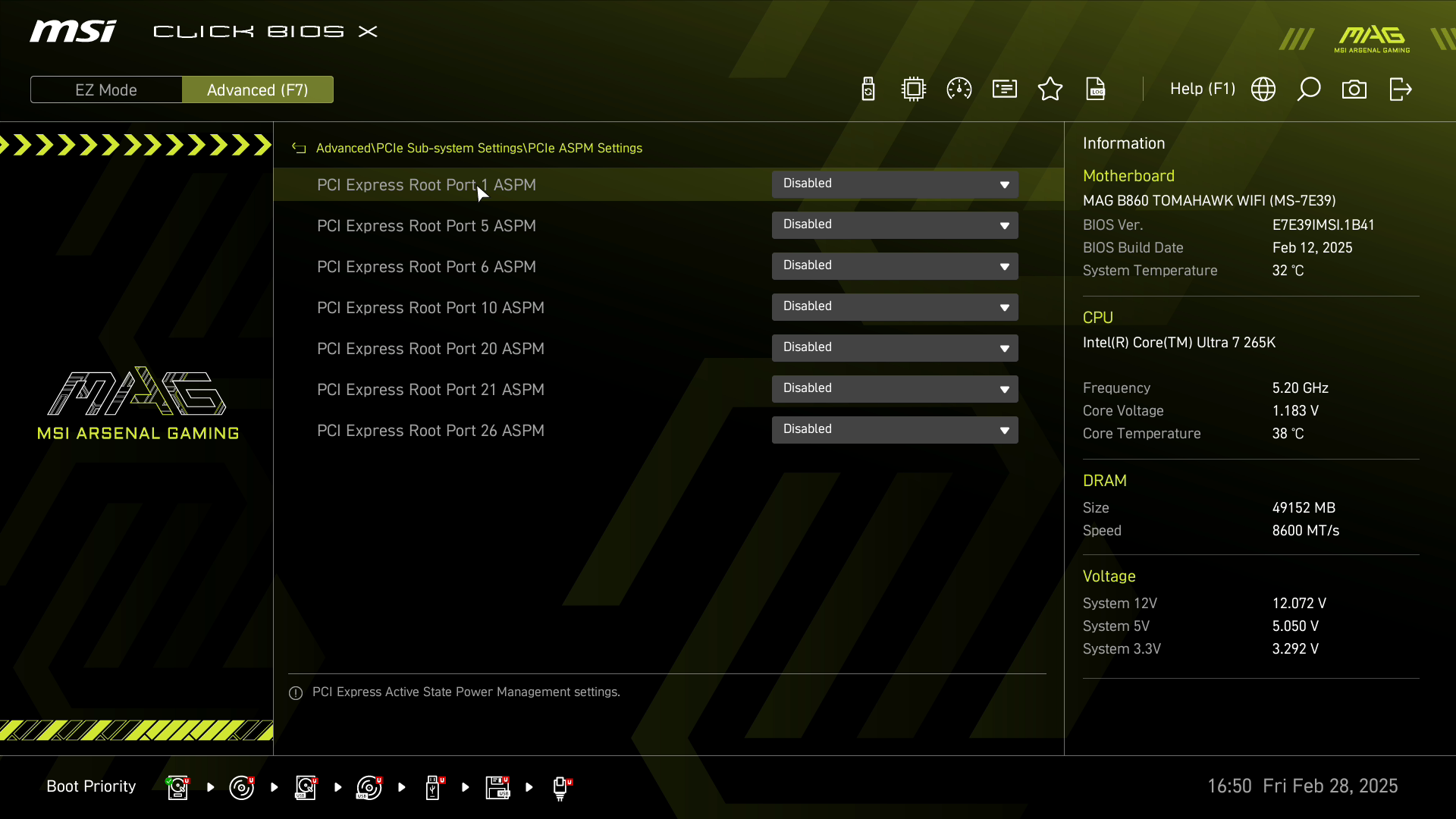

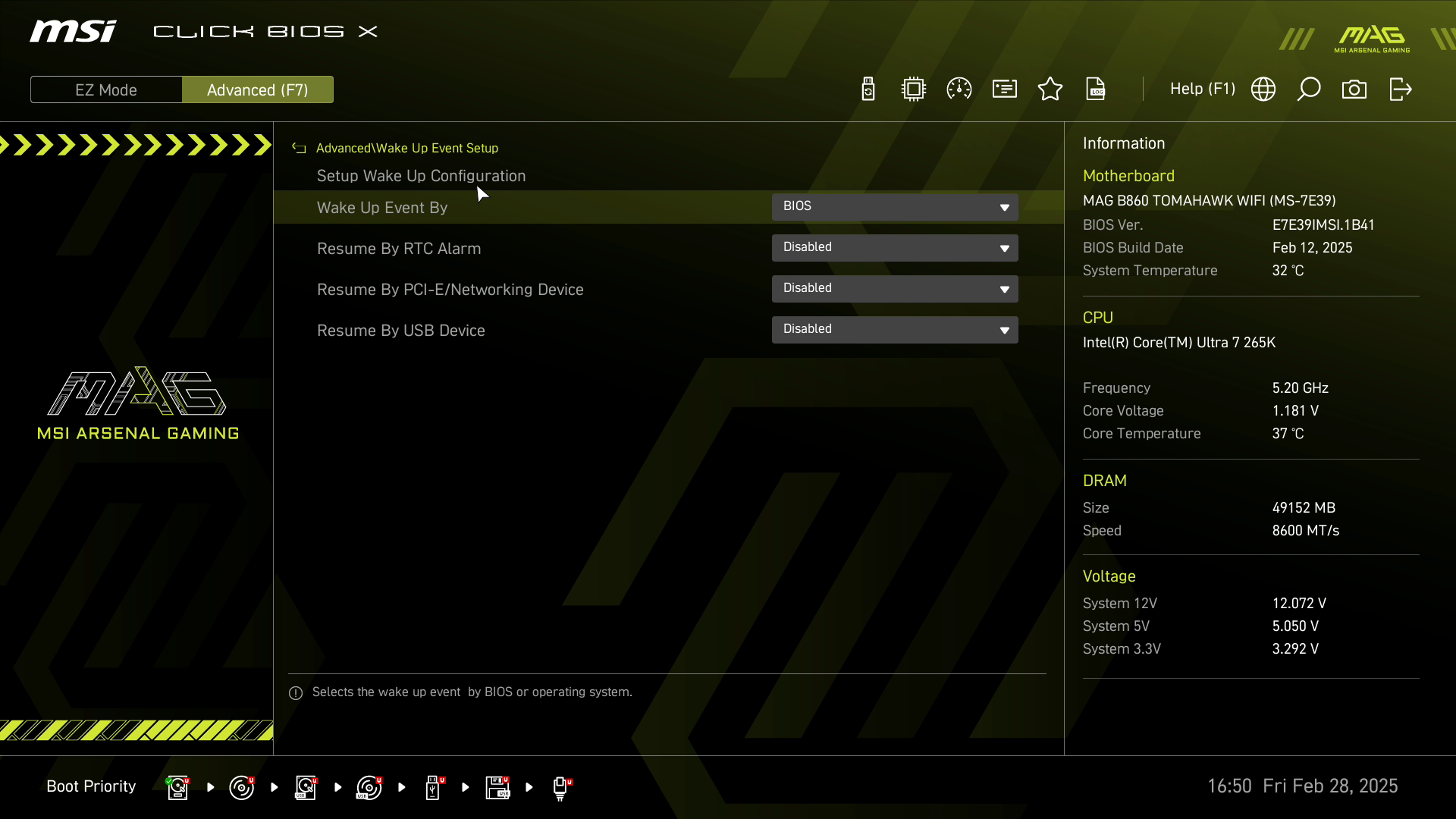

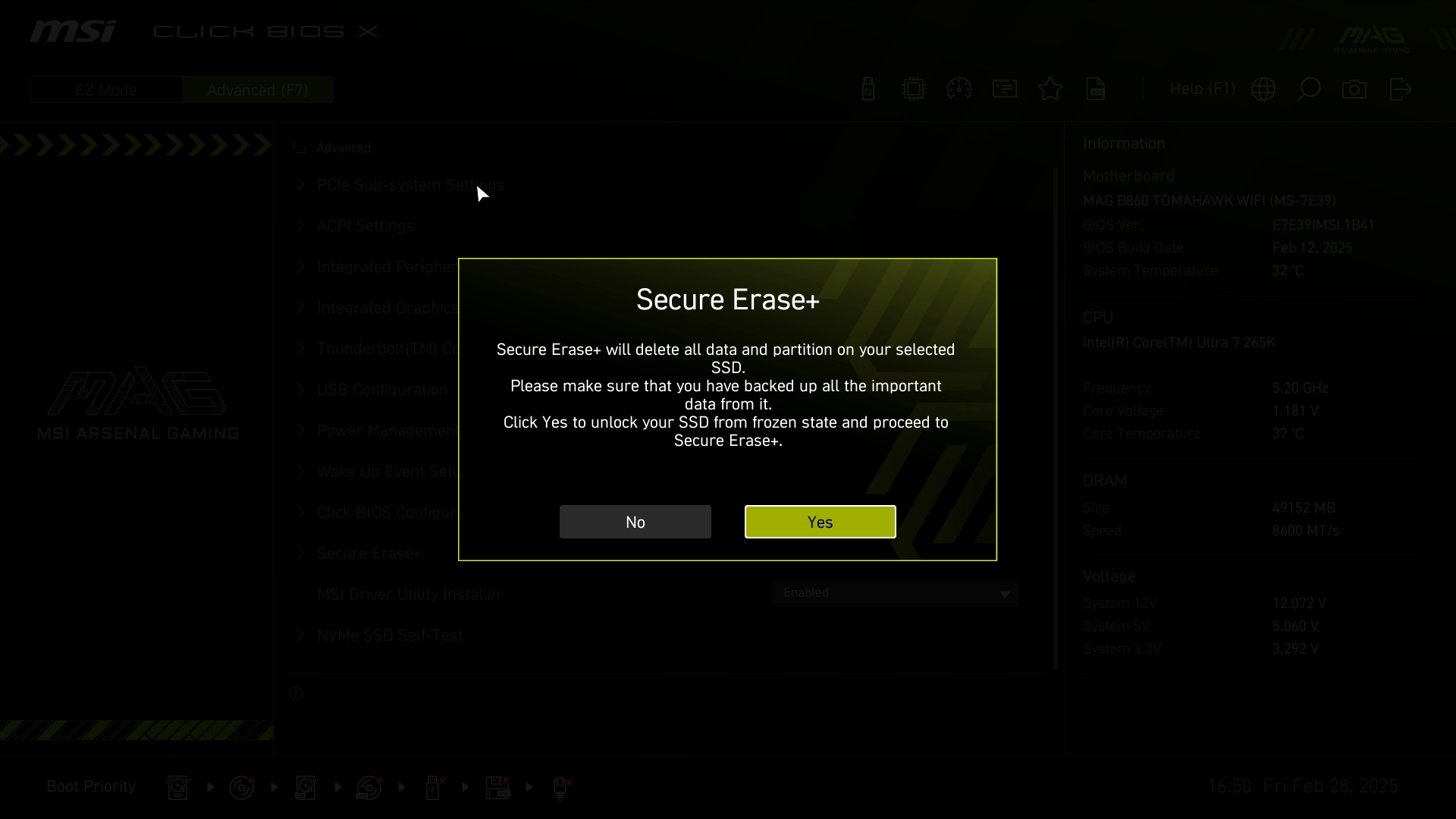

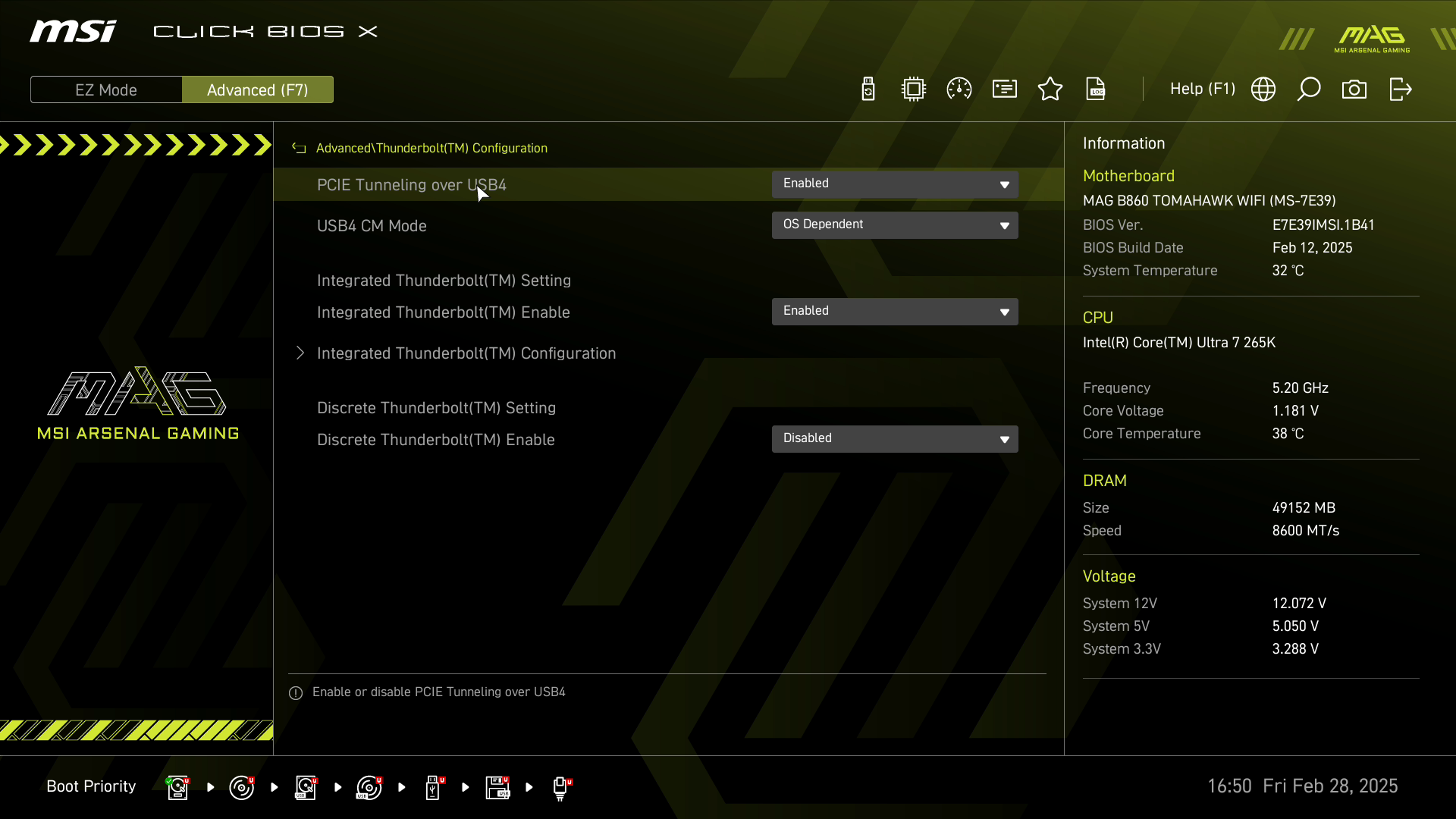

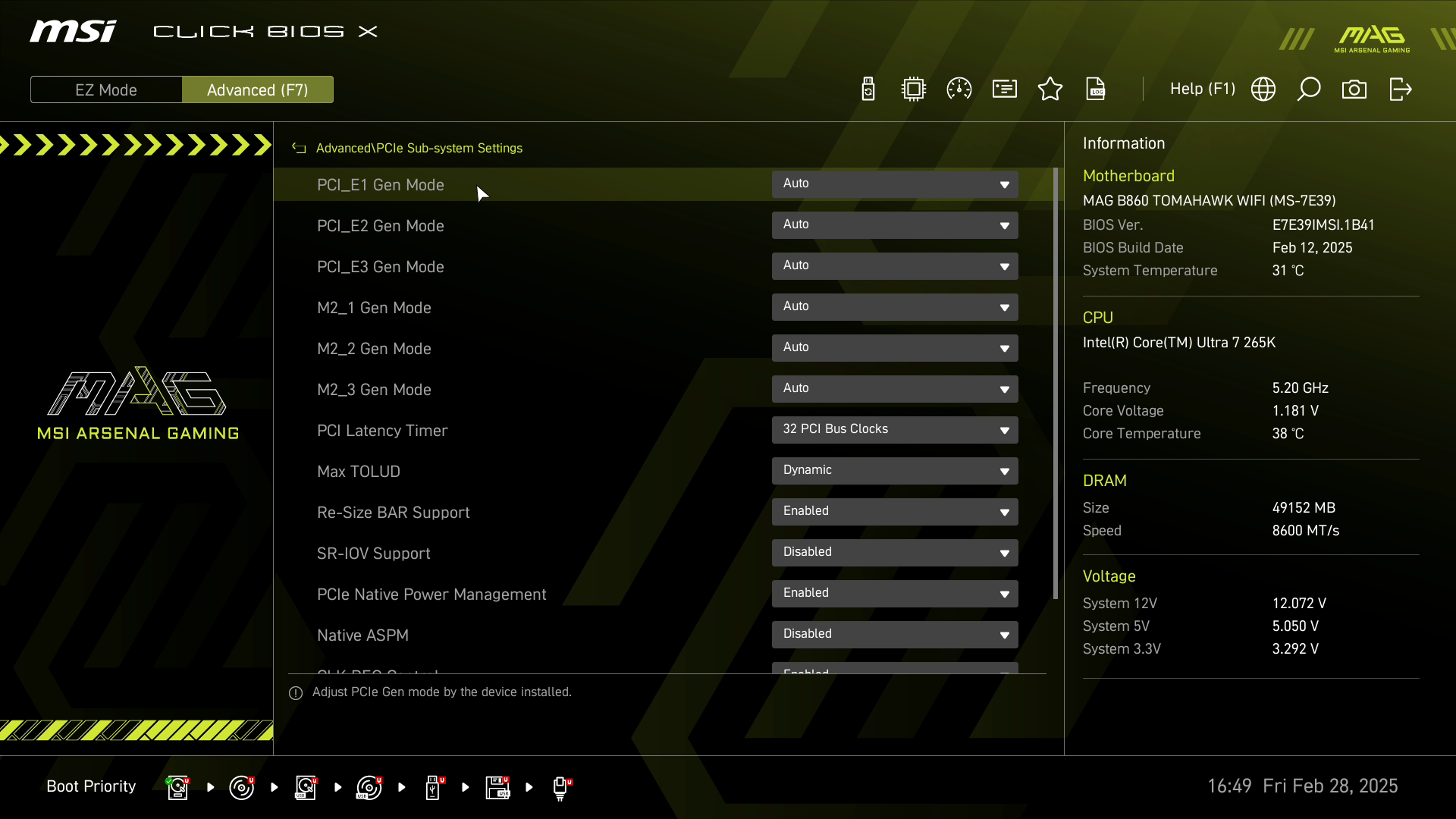

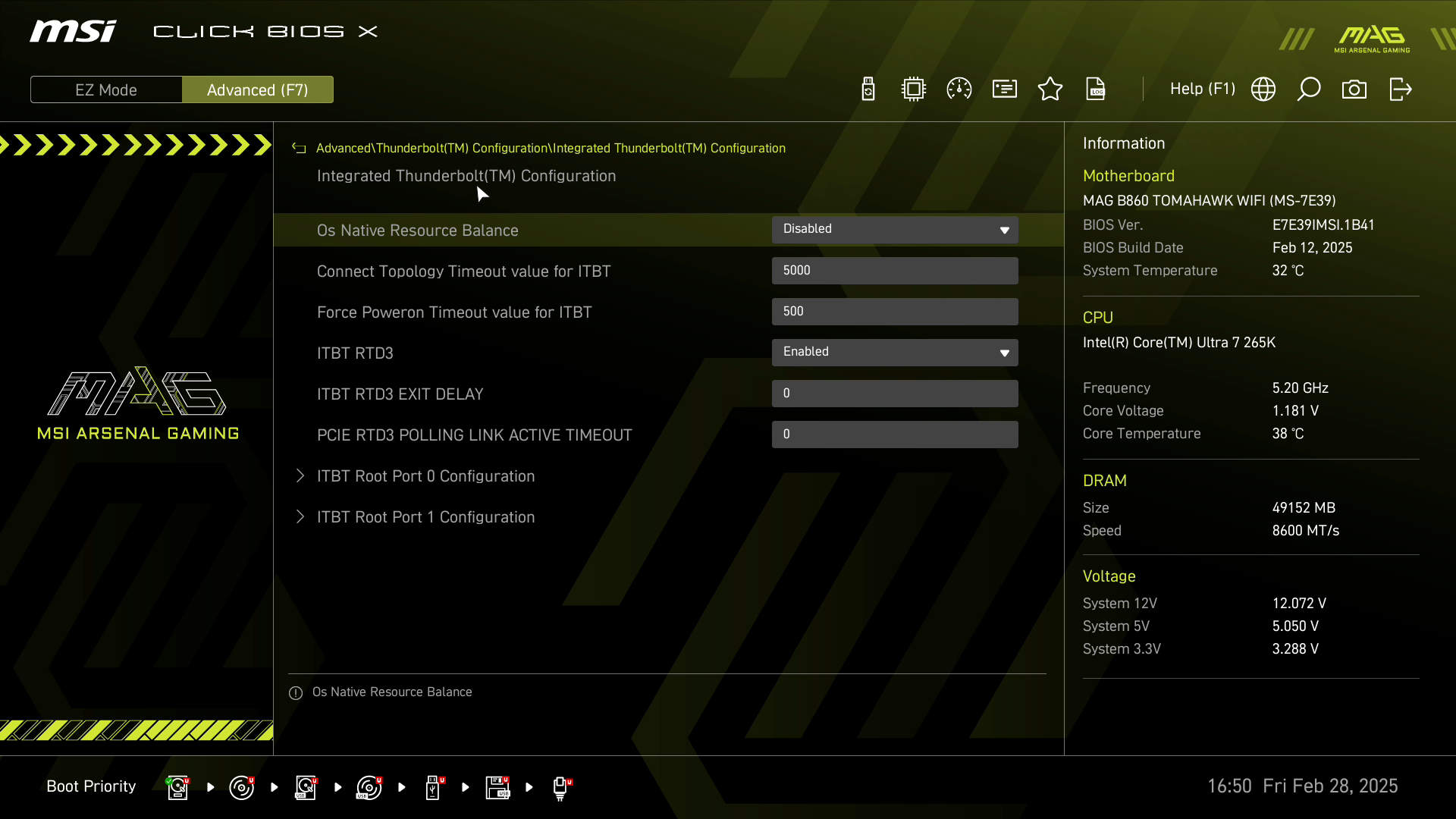

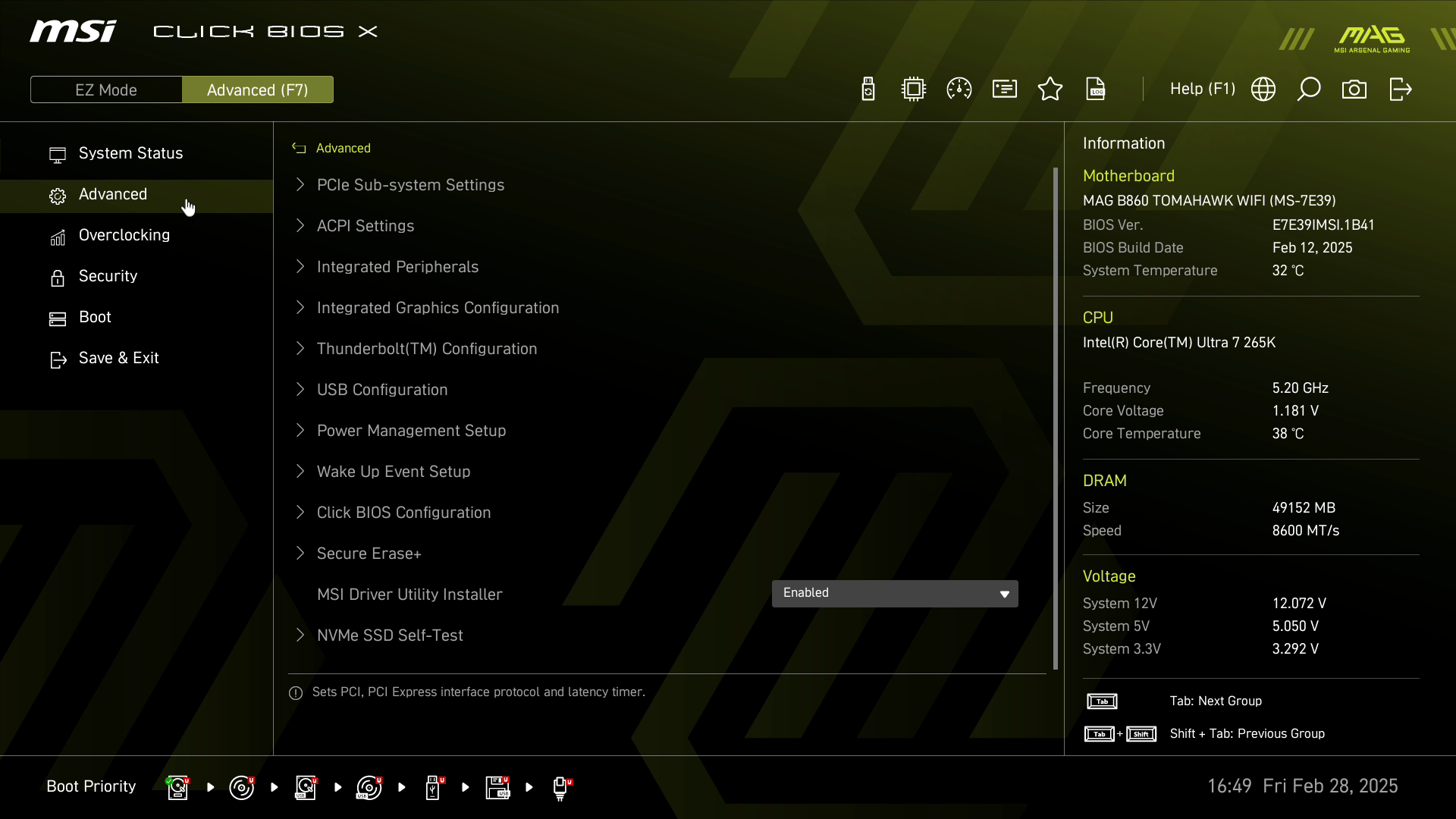

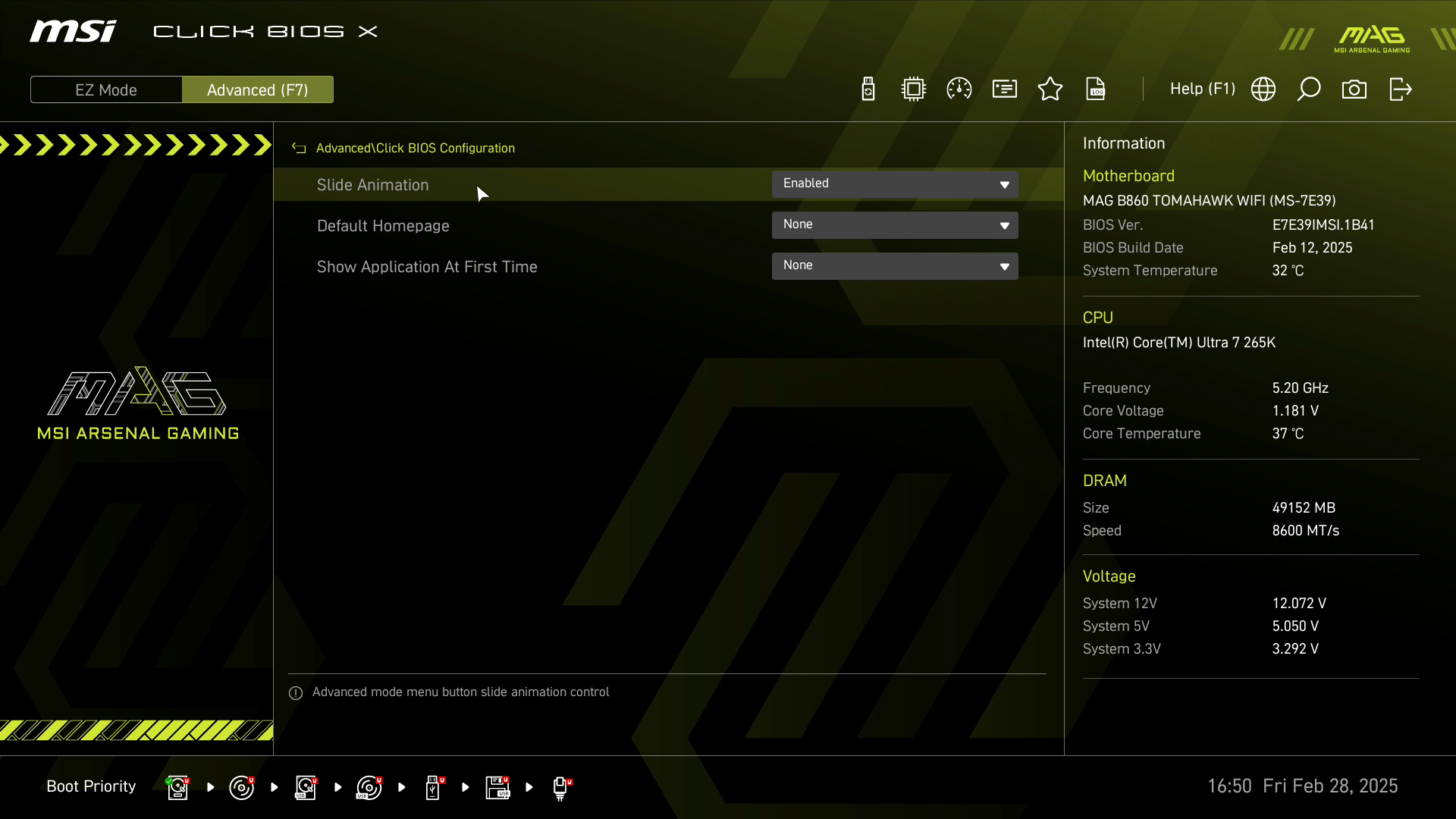

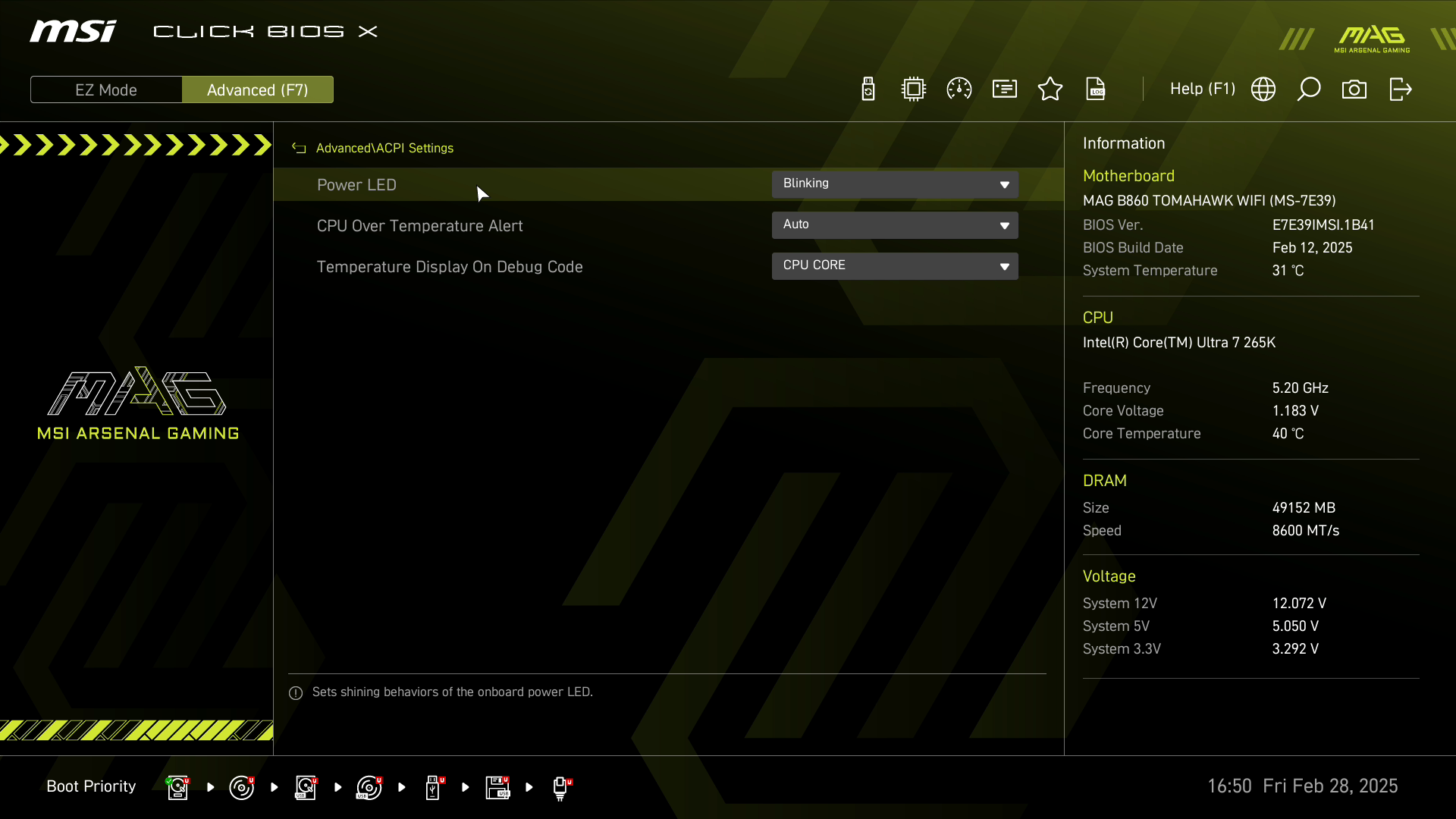

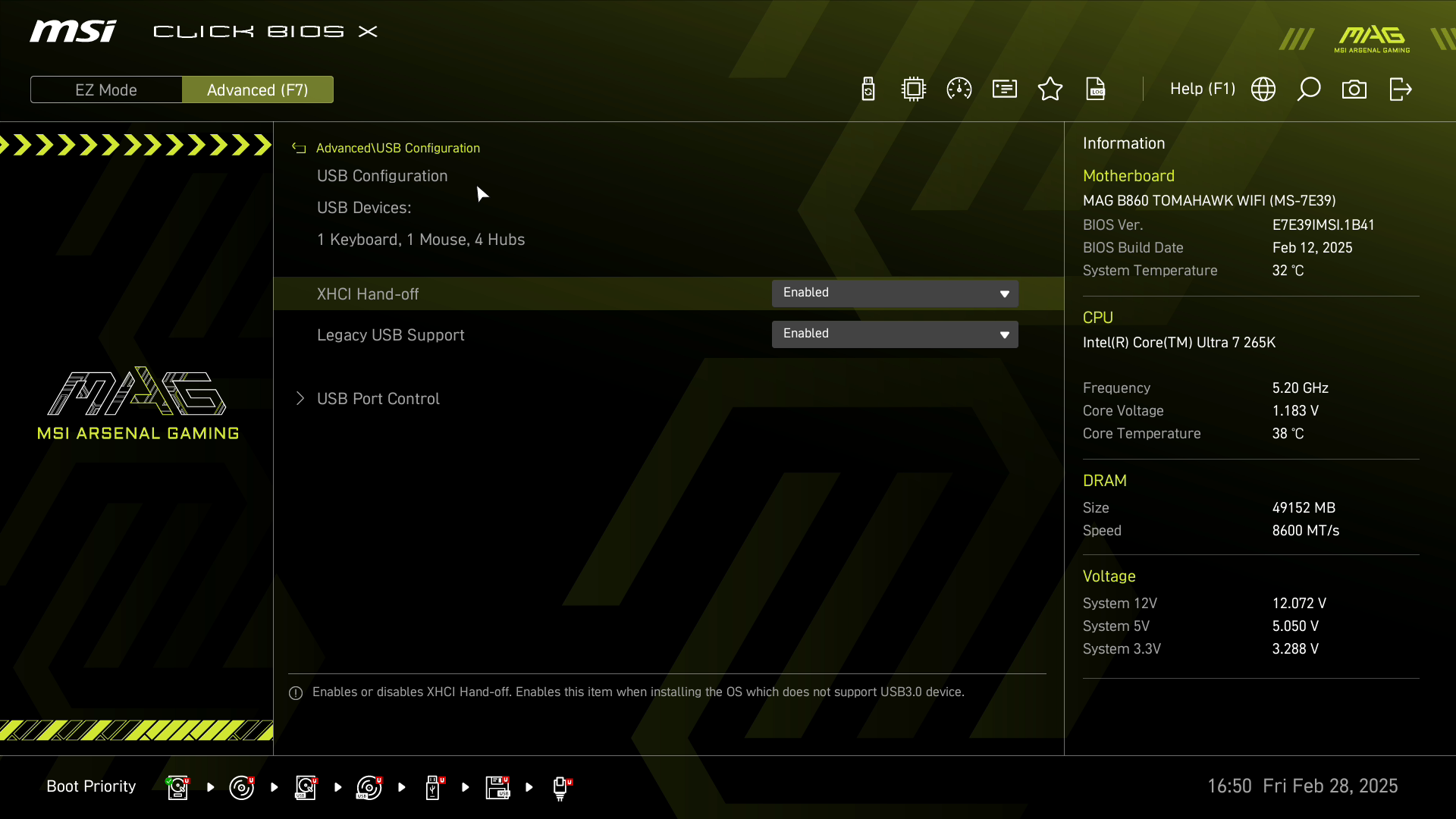

Секция Advanced отвечает за управление всеми присутствующими бортовыми устройствами и элементами материнской платы. Также здесь присутствует функция Secure Erase.

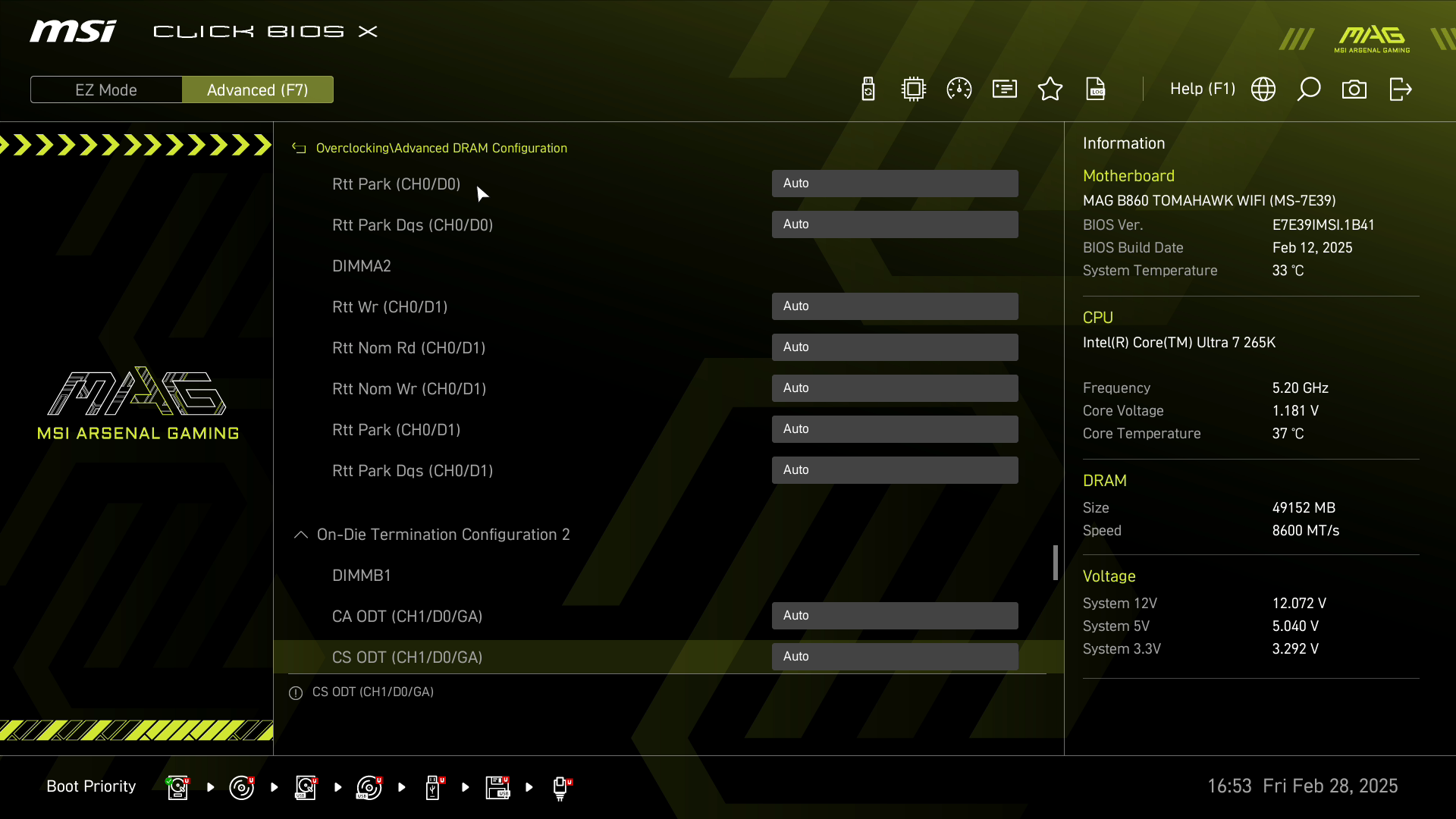

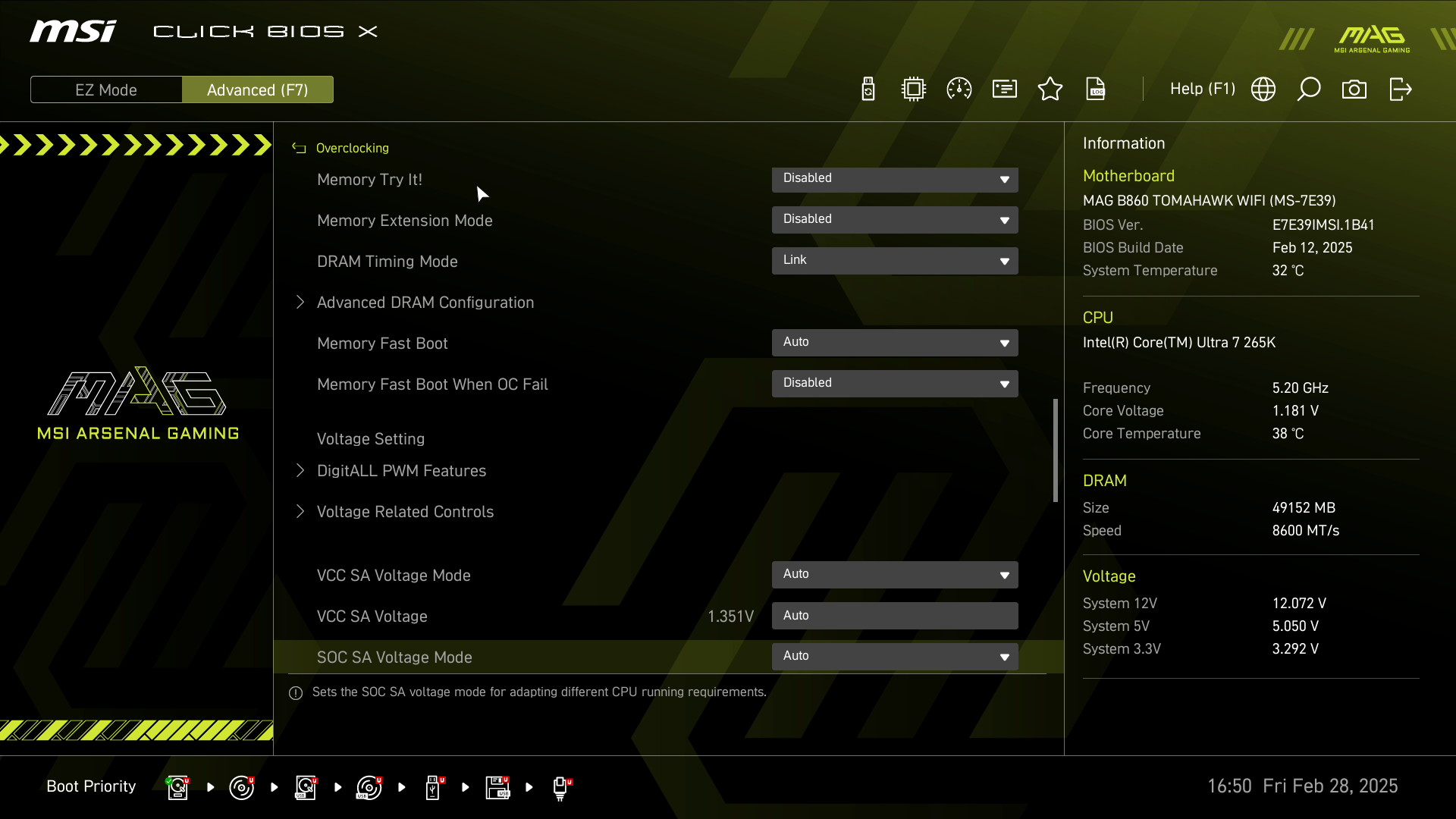

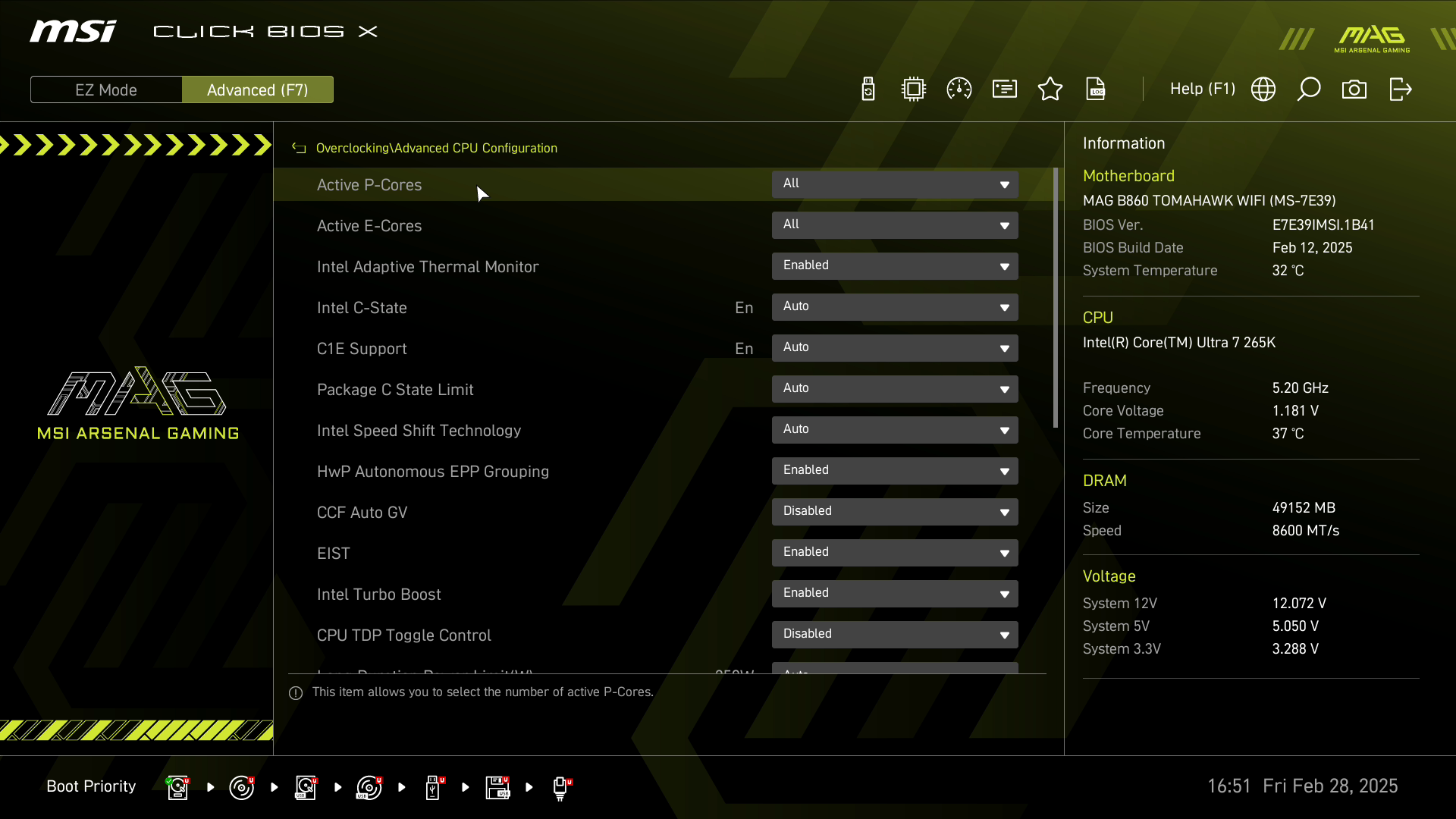

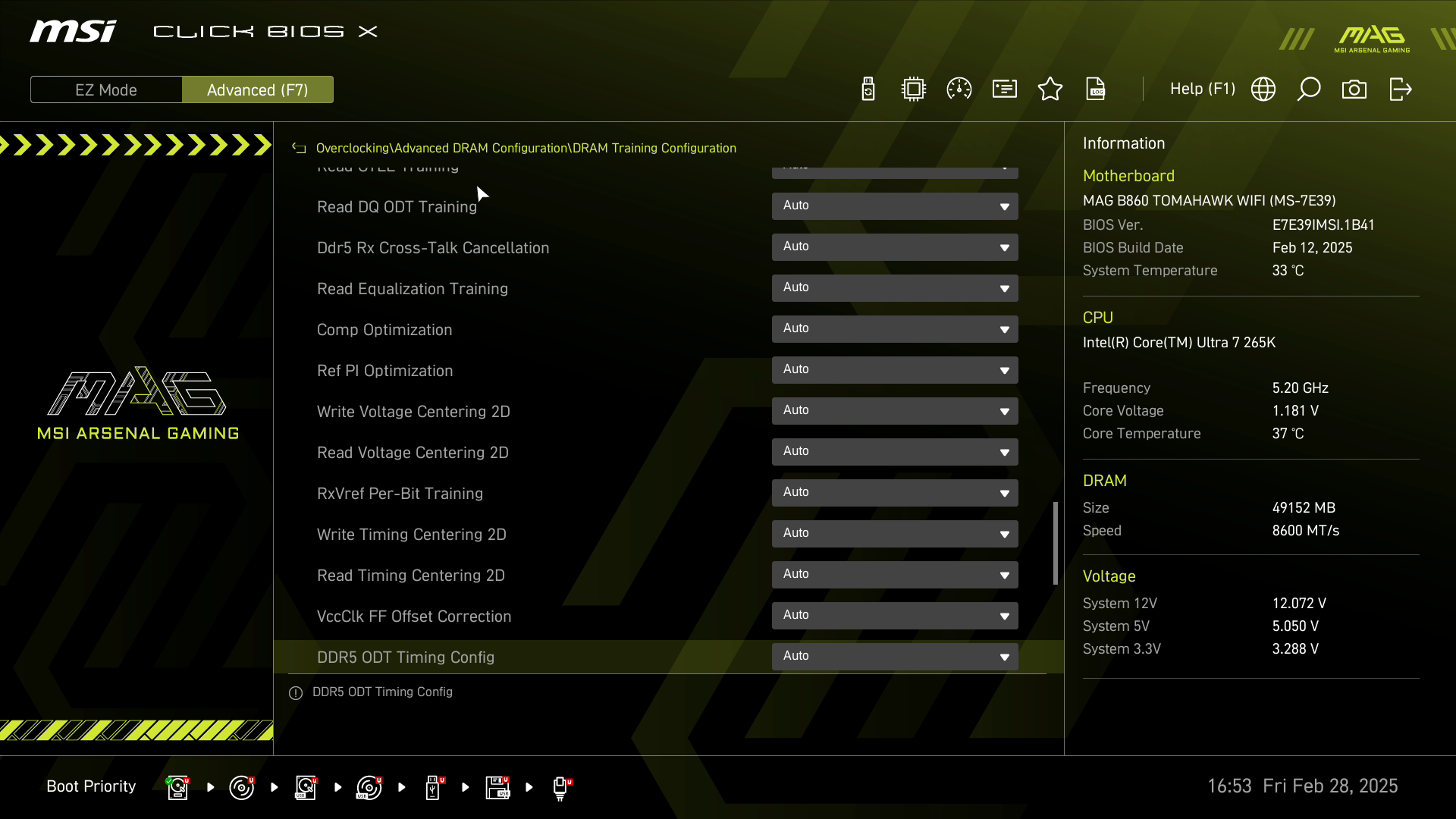

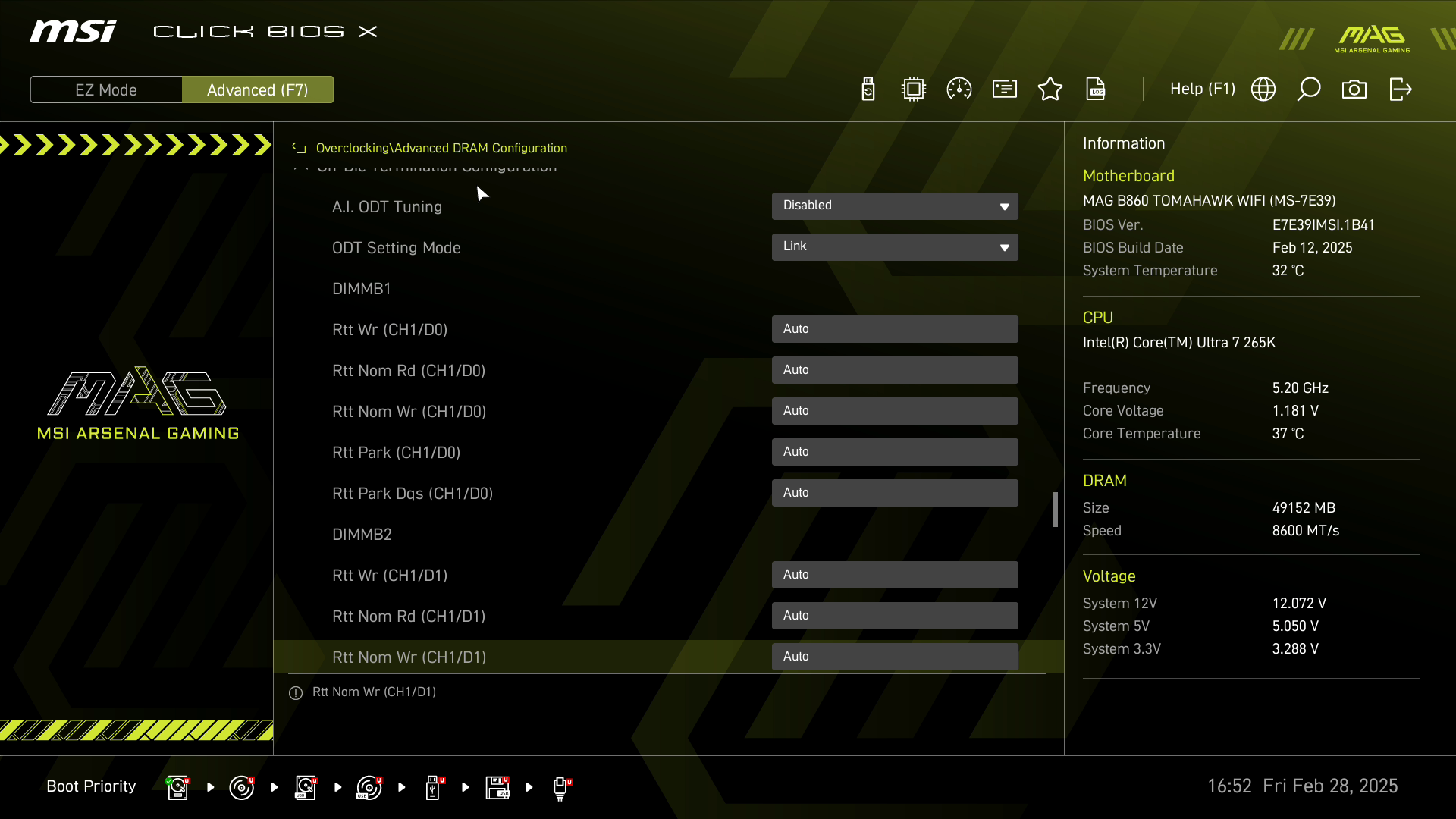

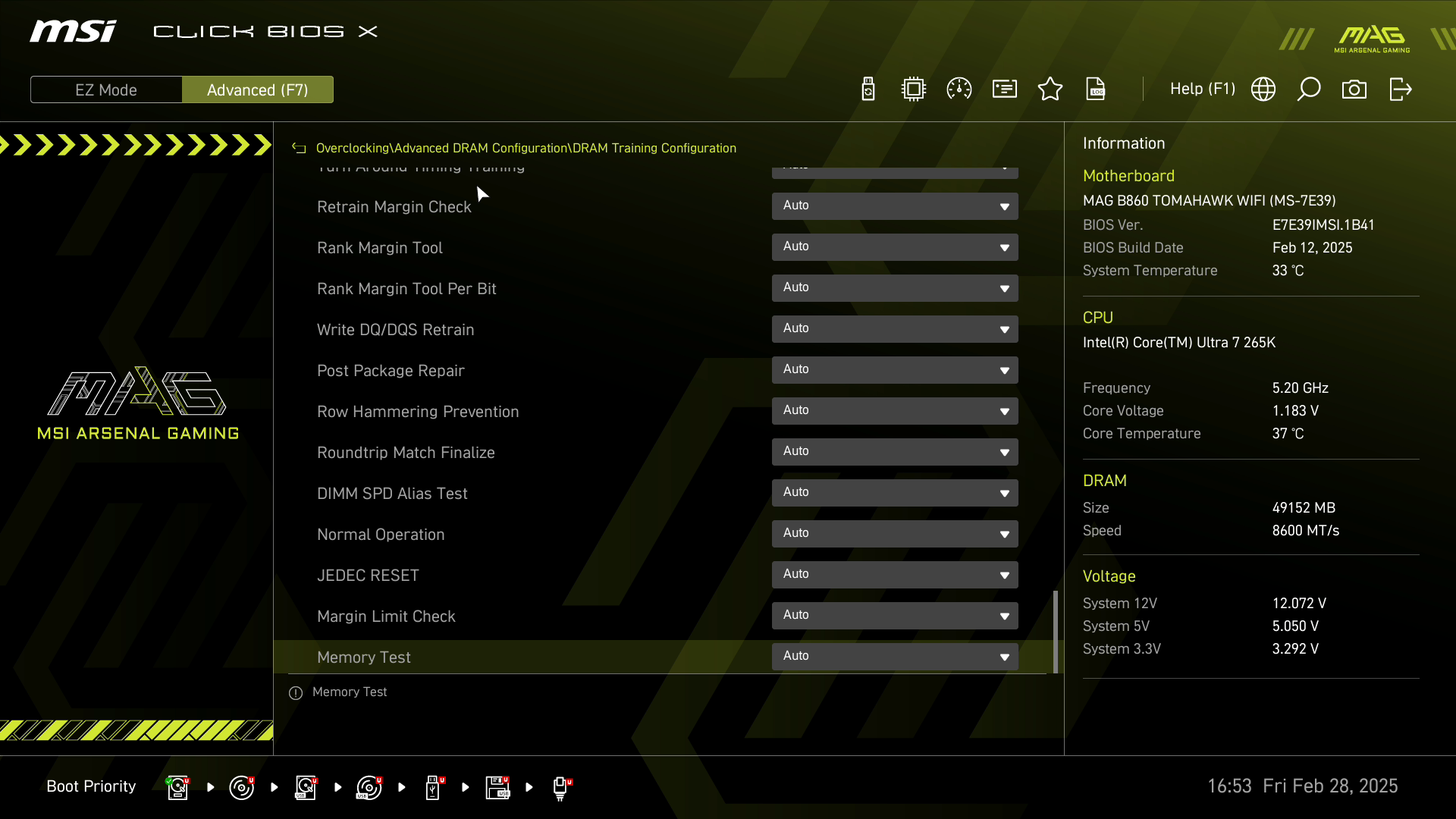

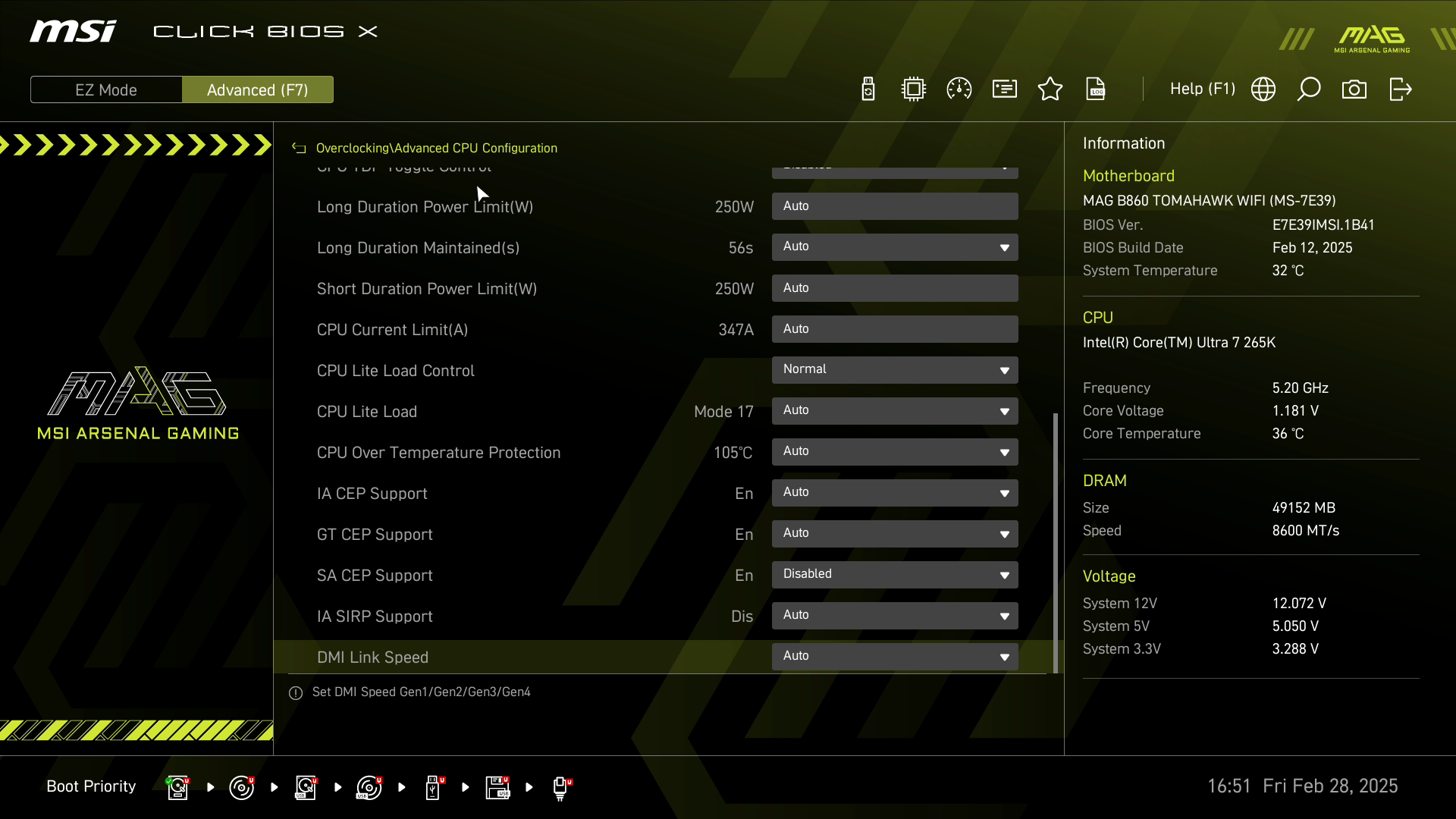

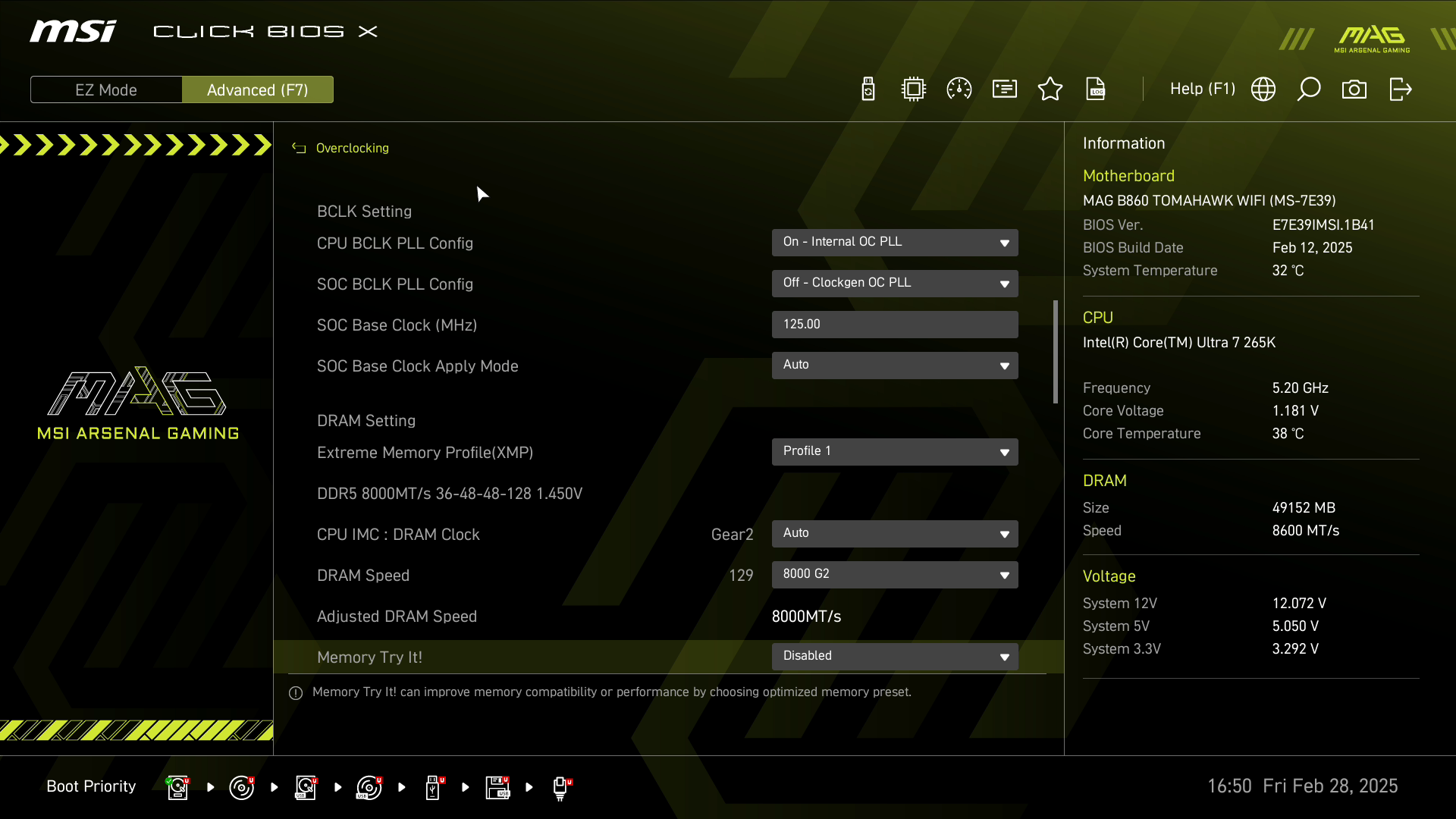

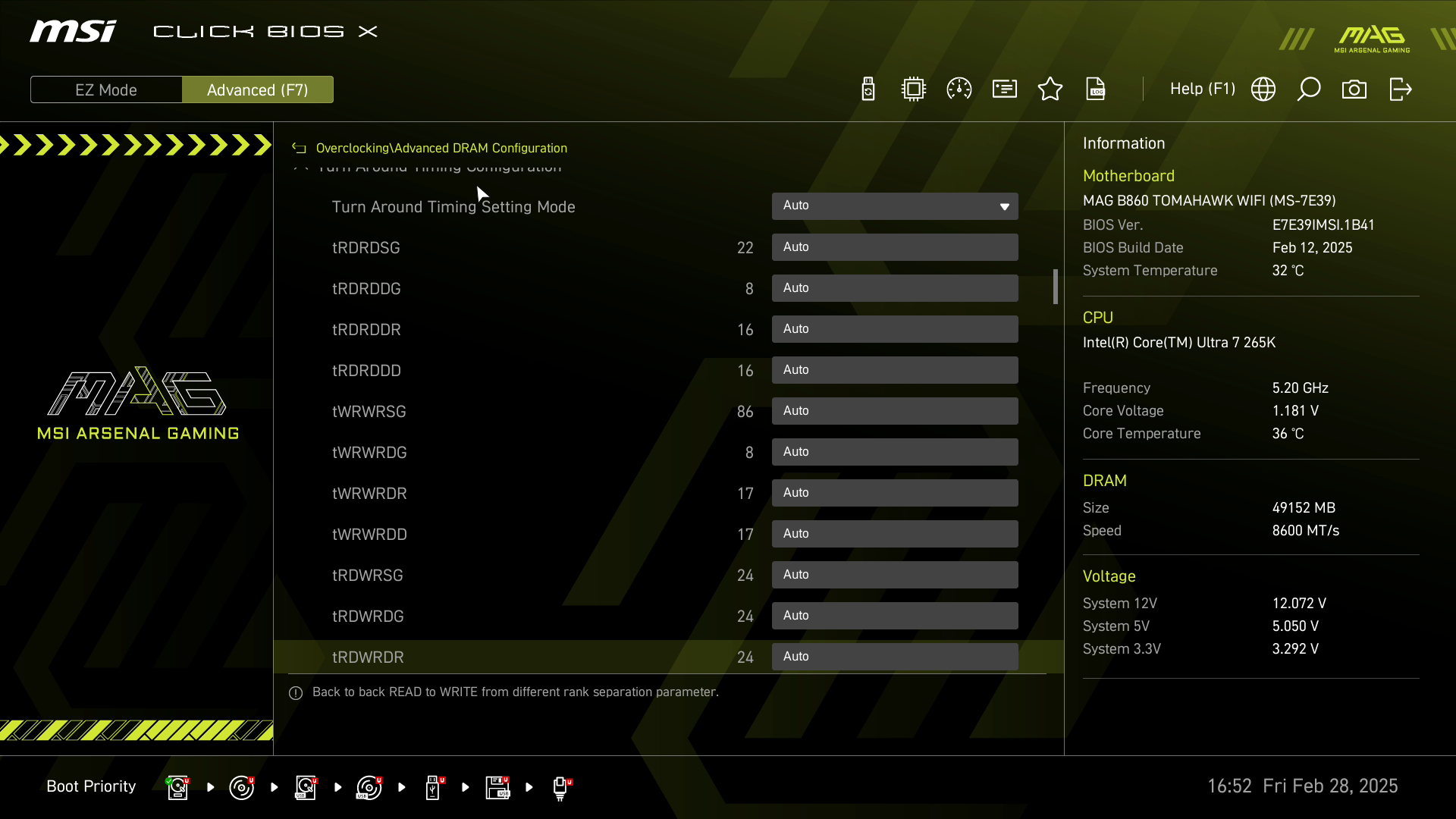

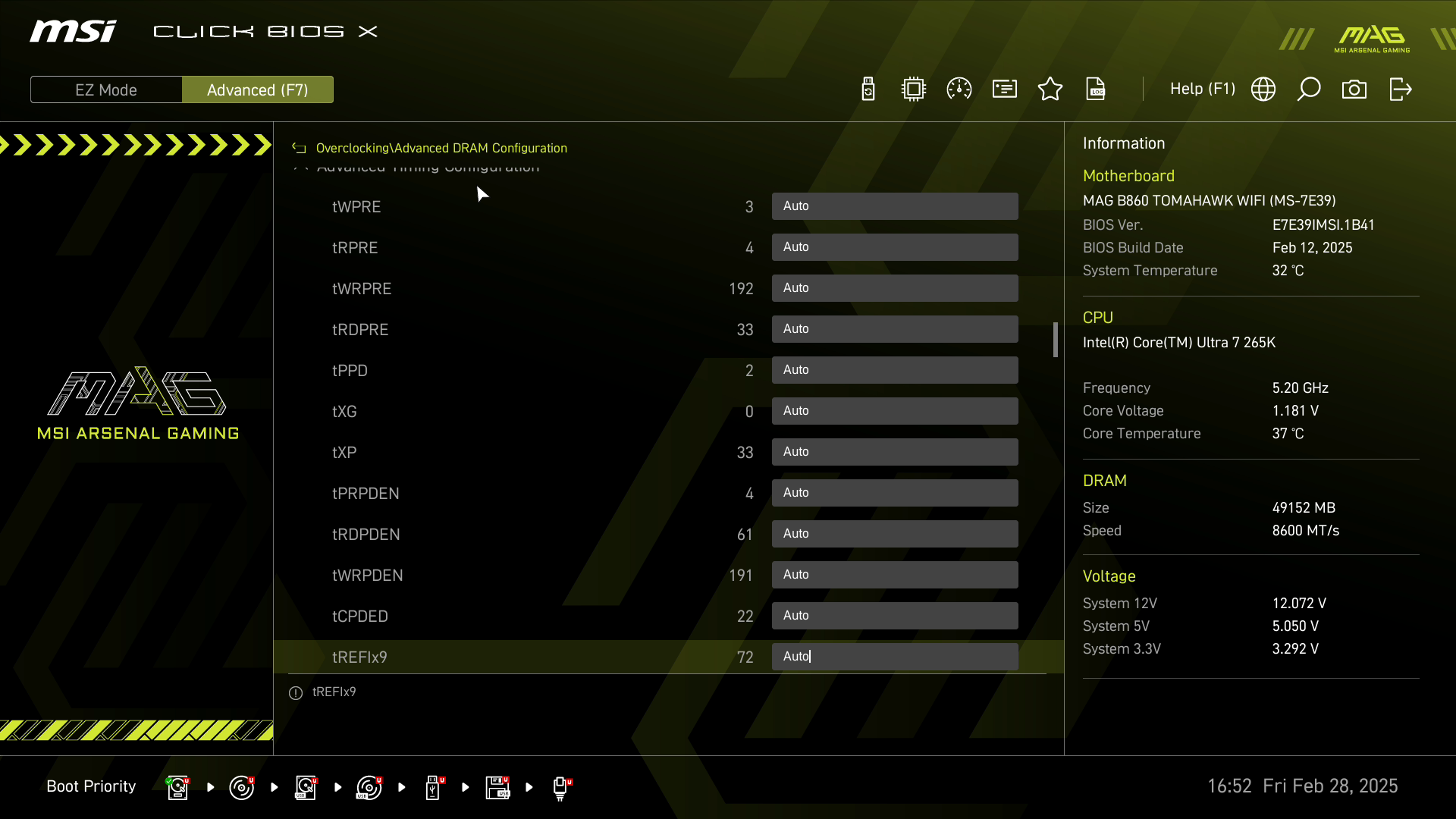

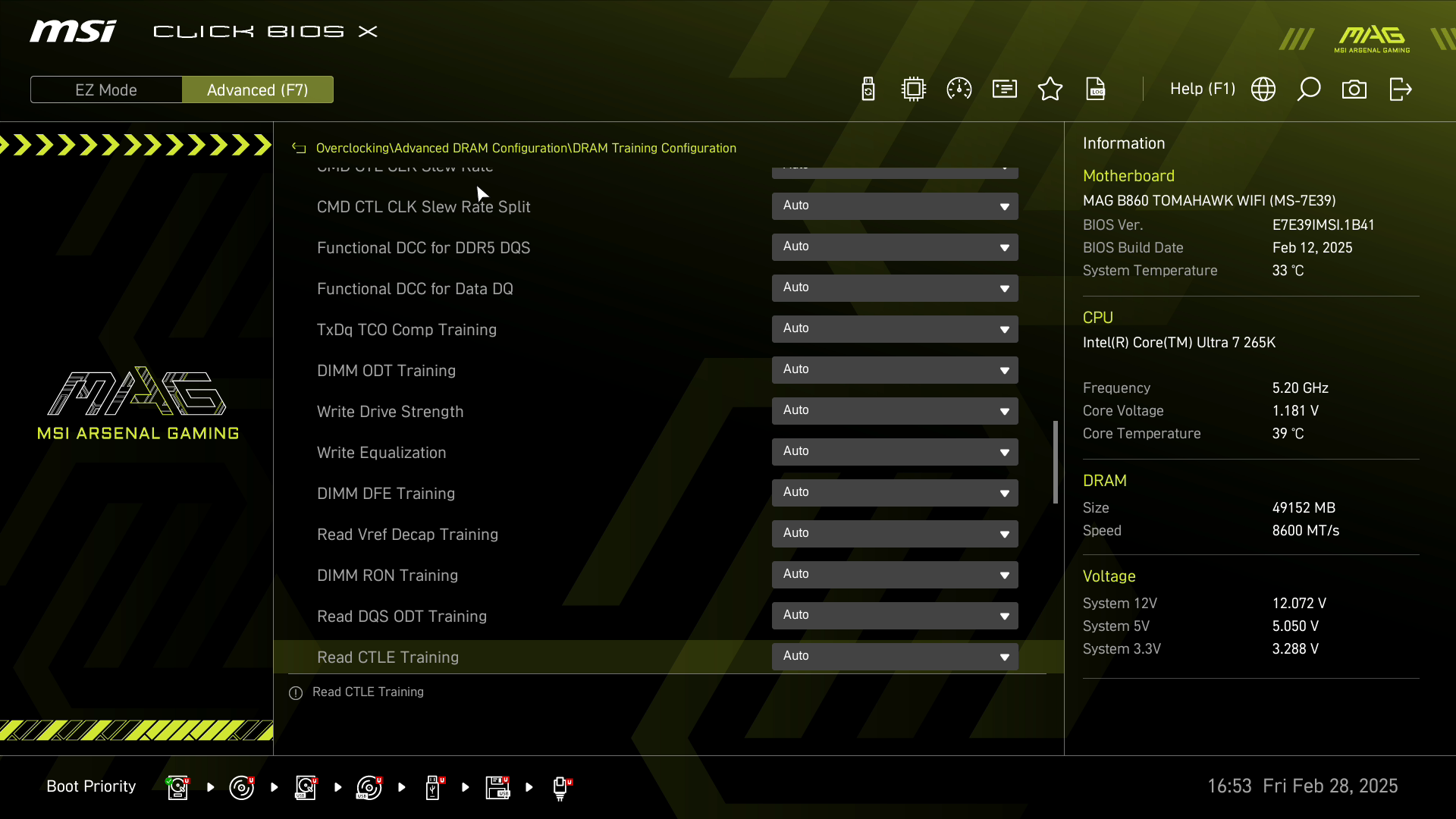

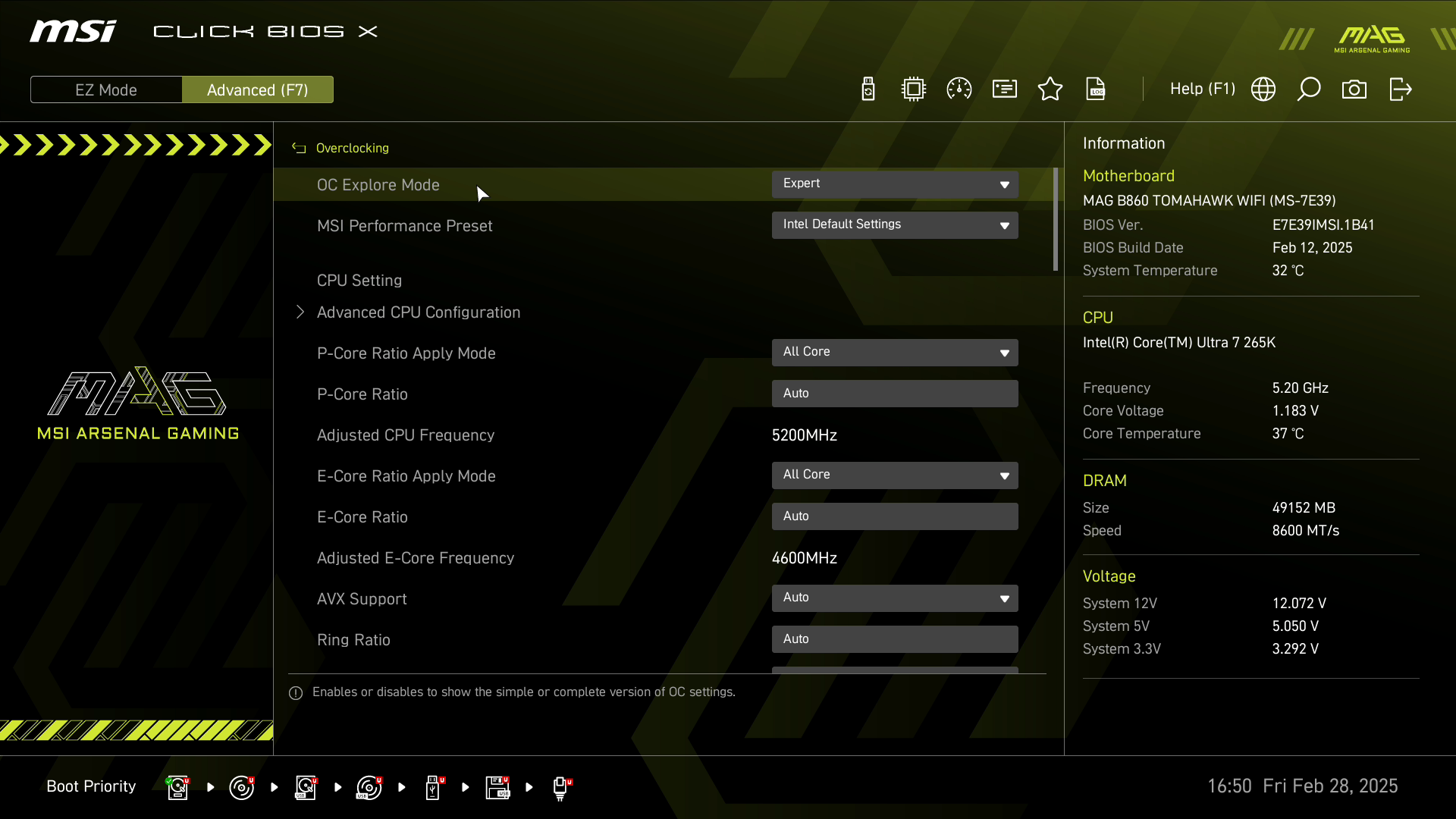

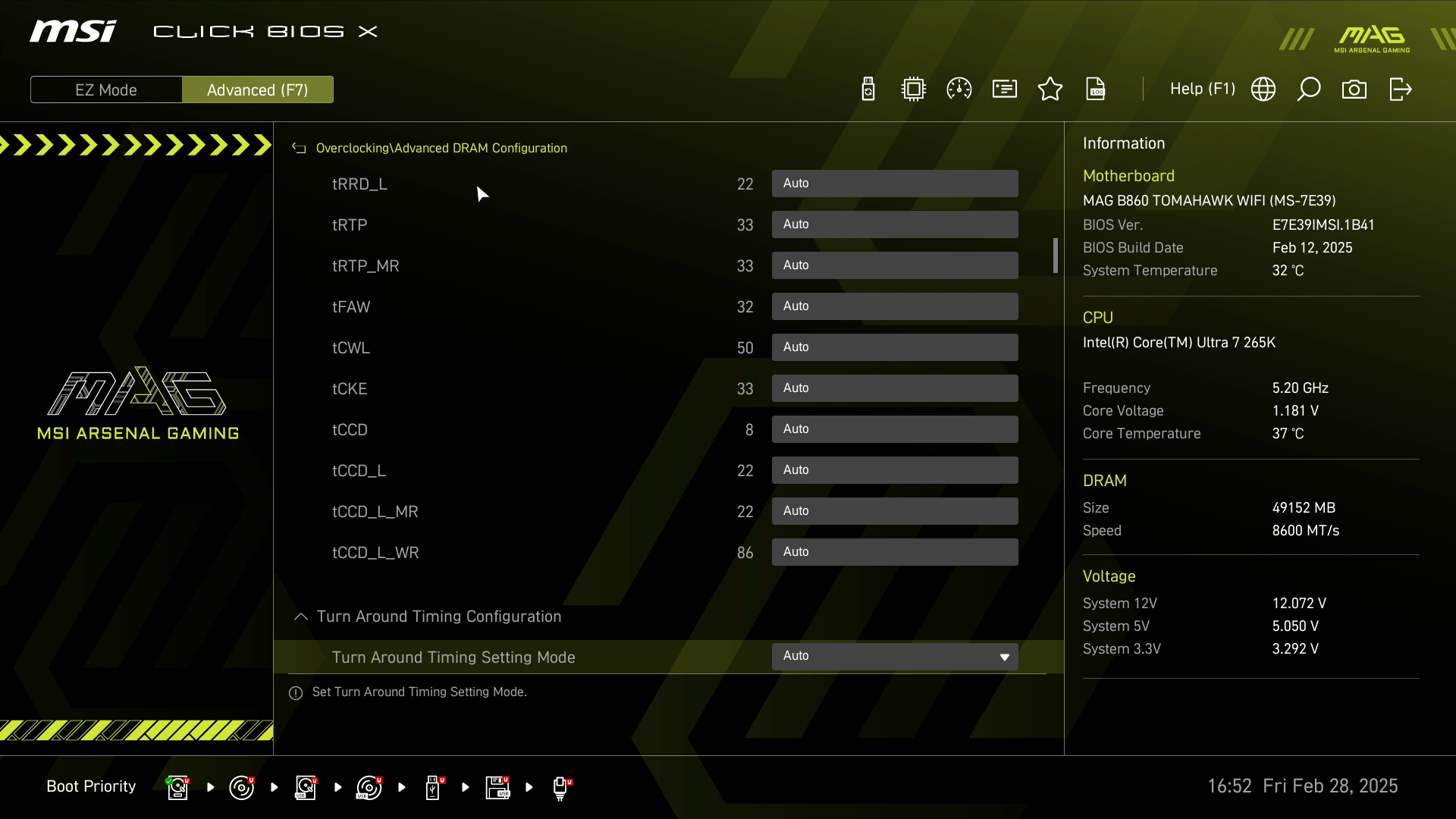

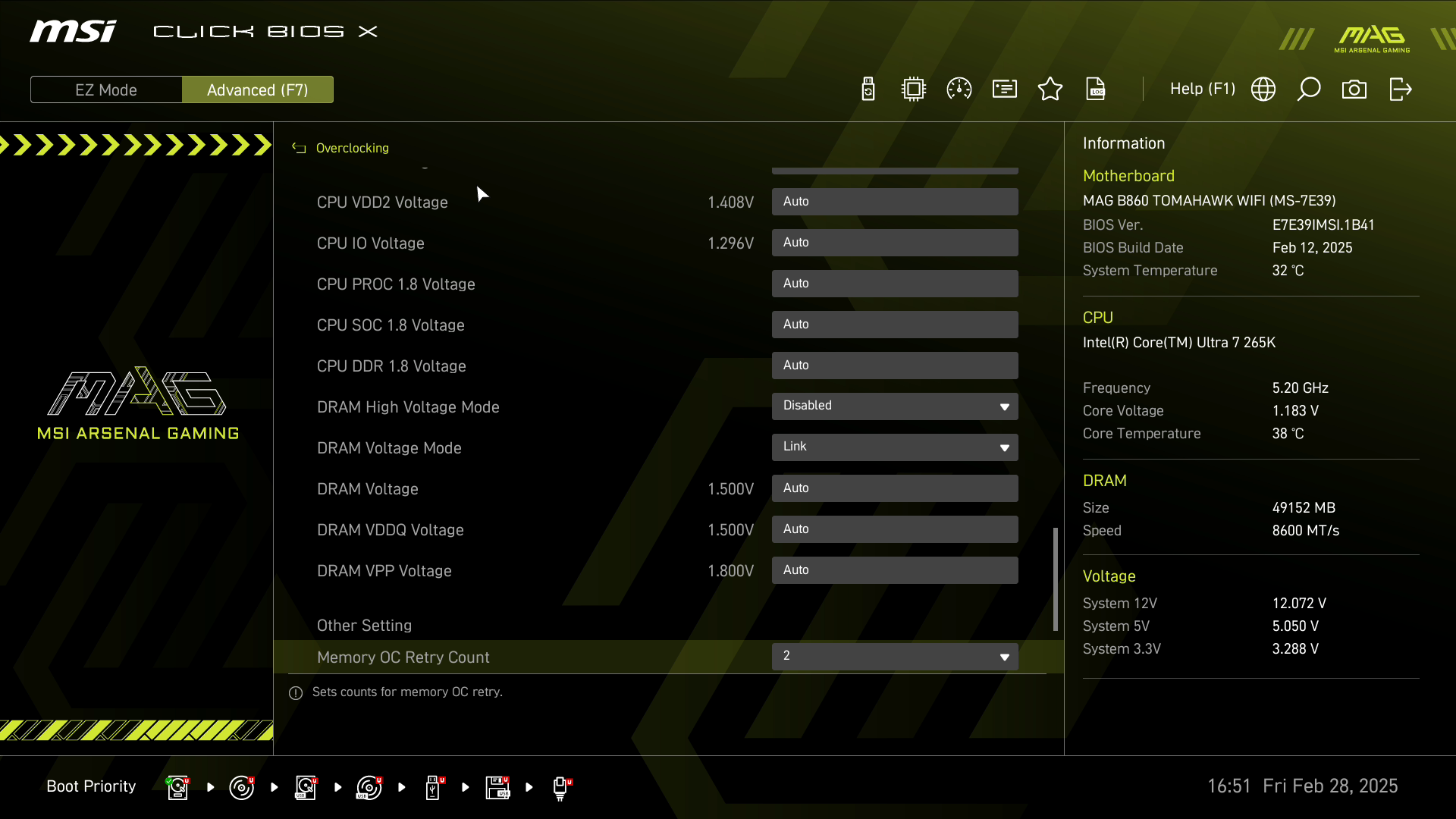

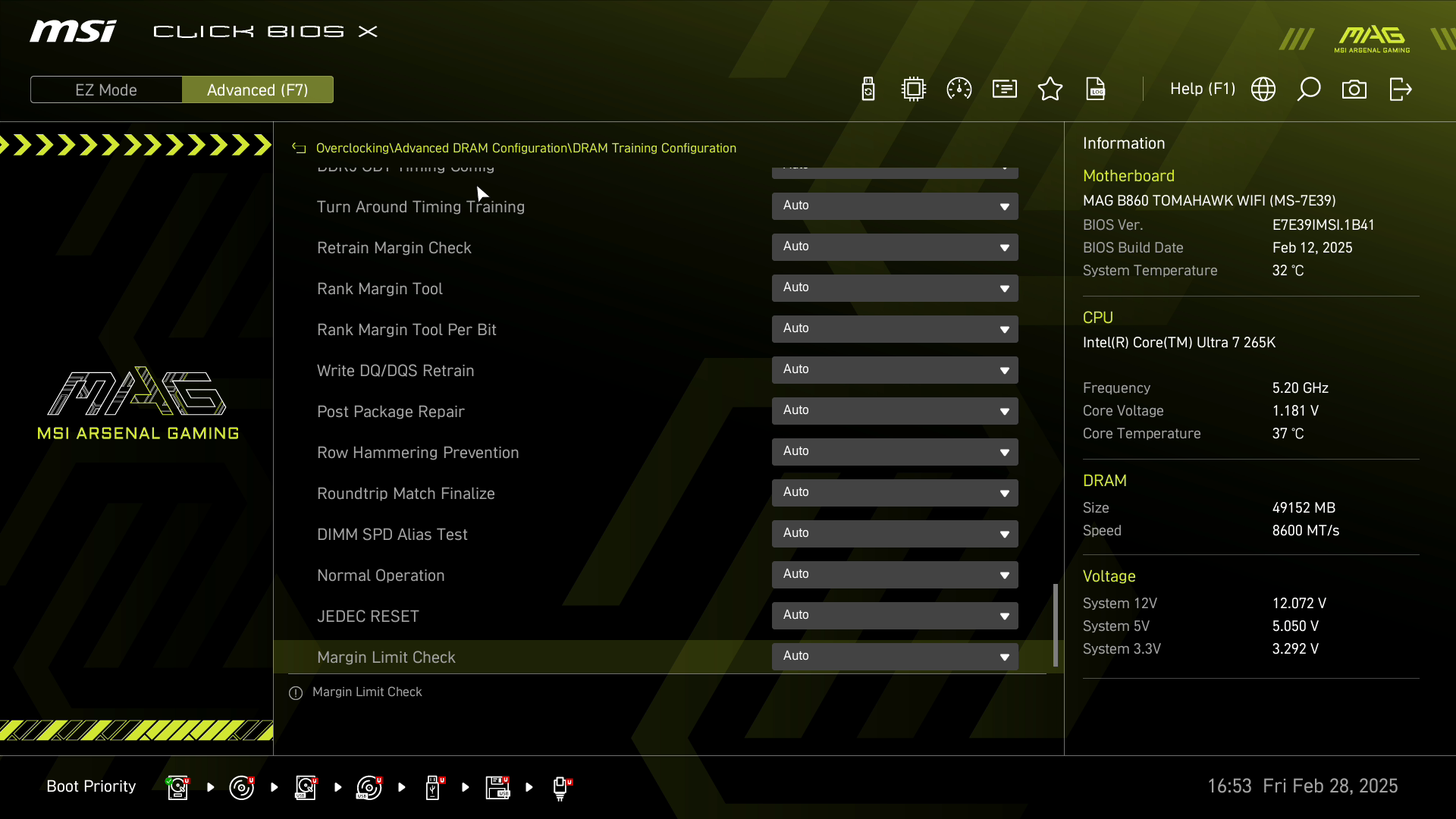

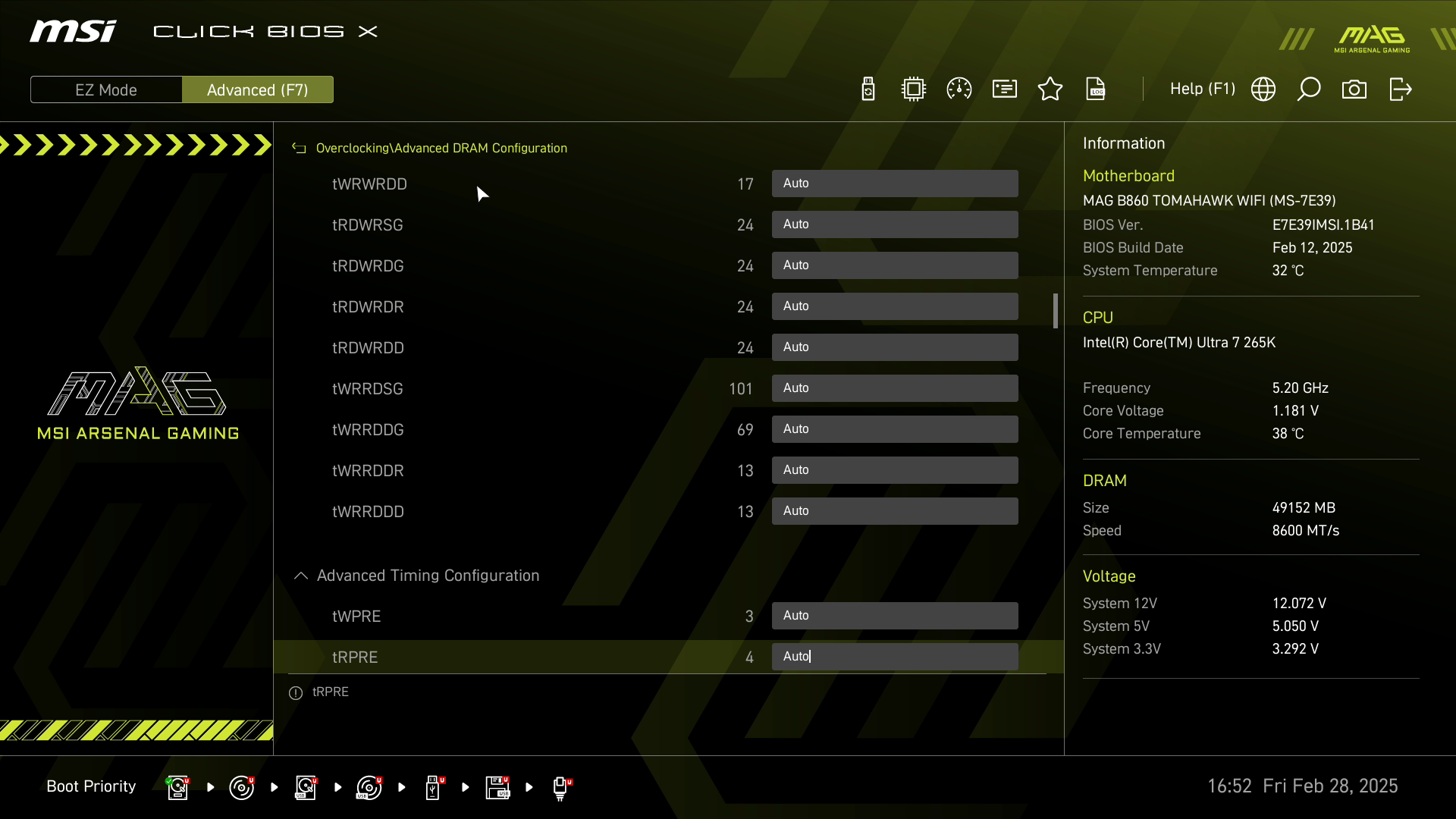

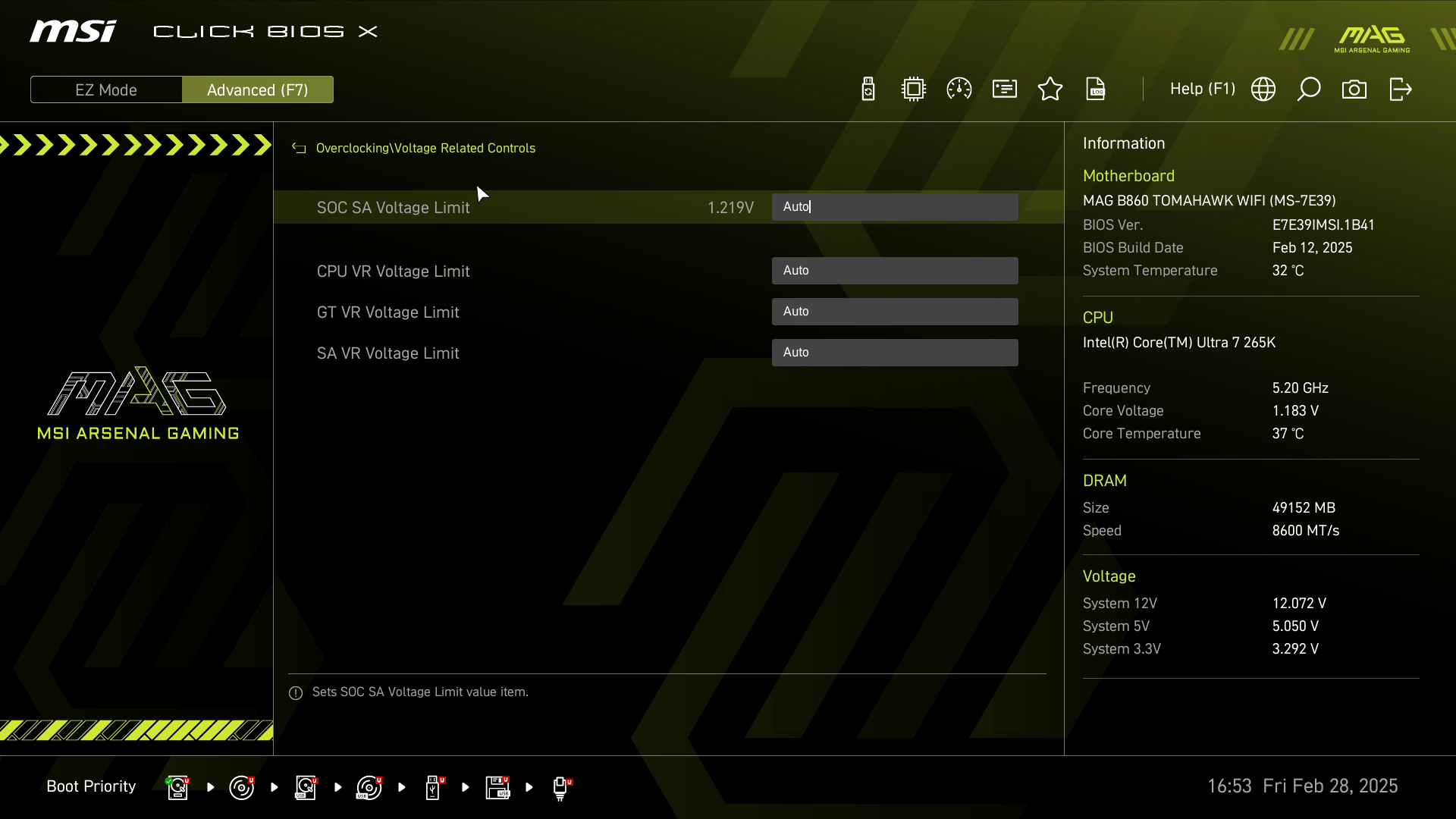

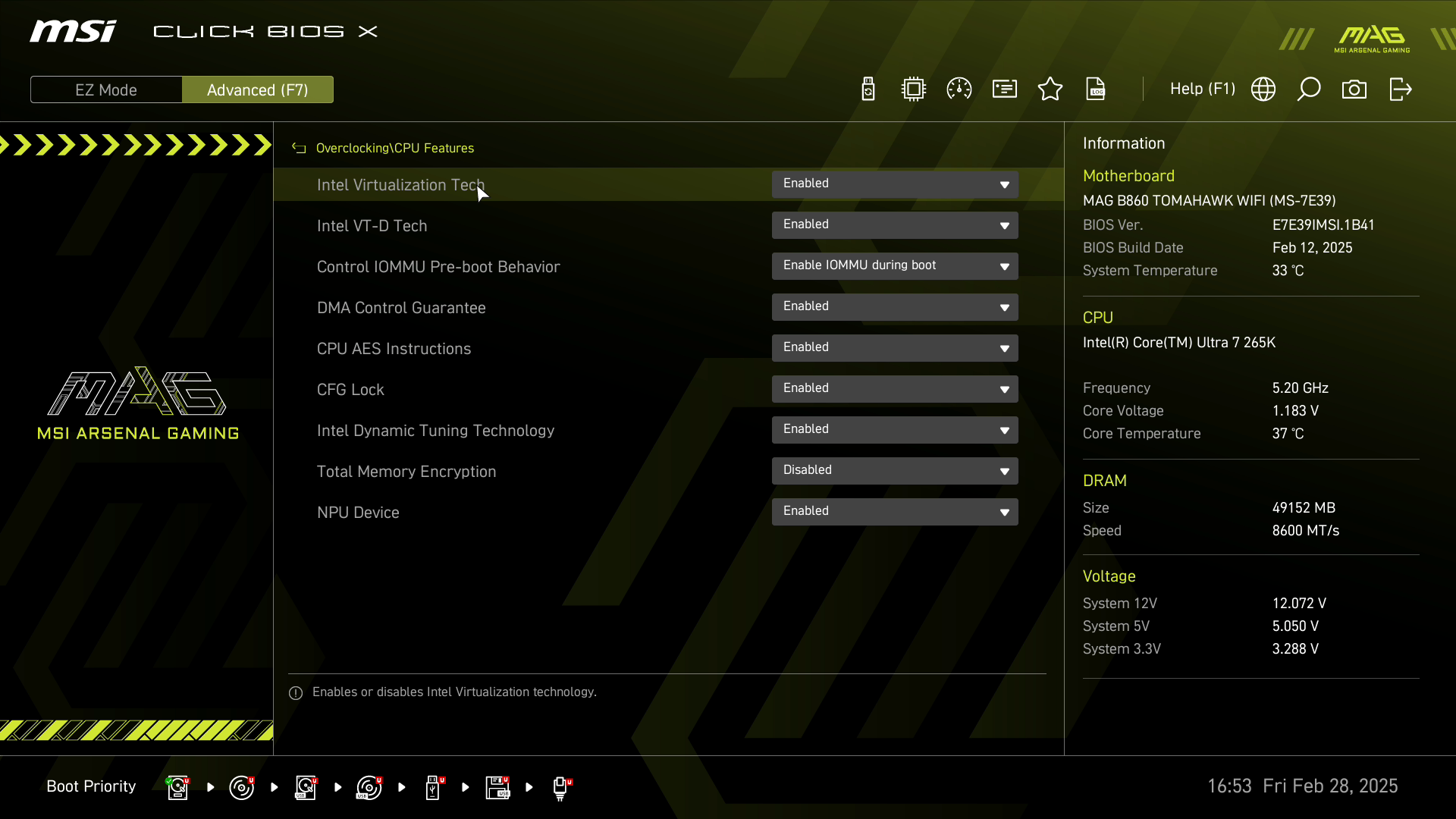

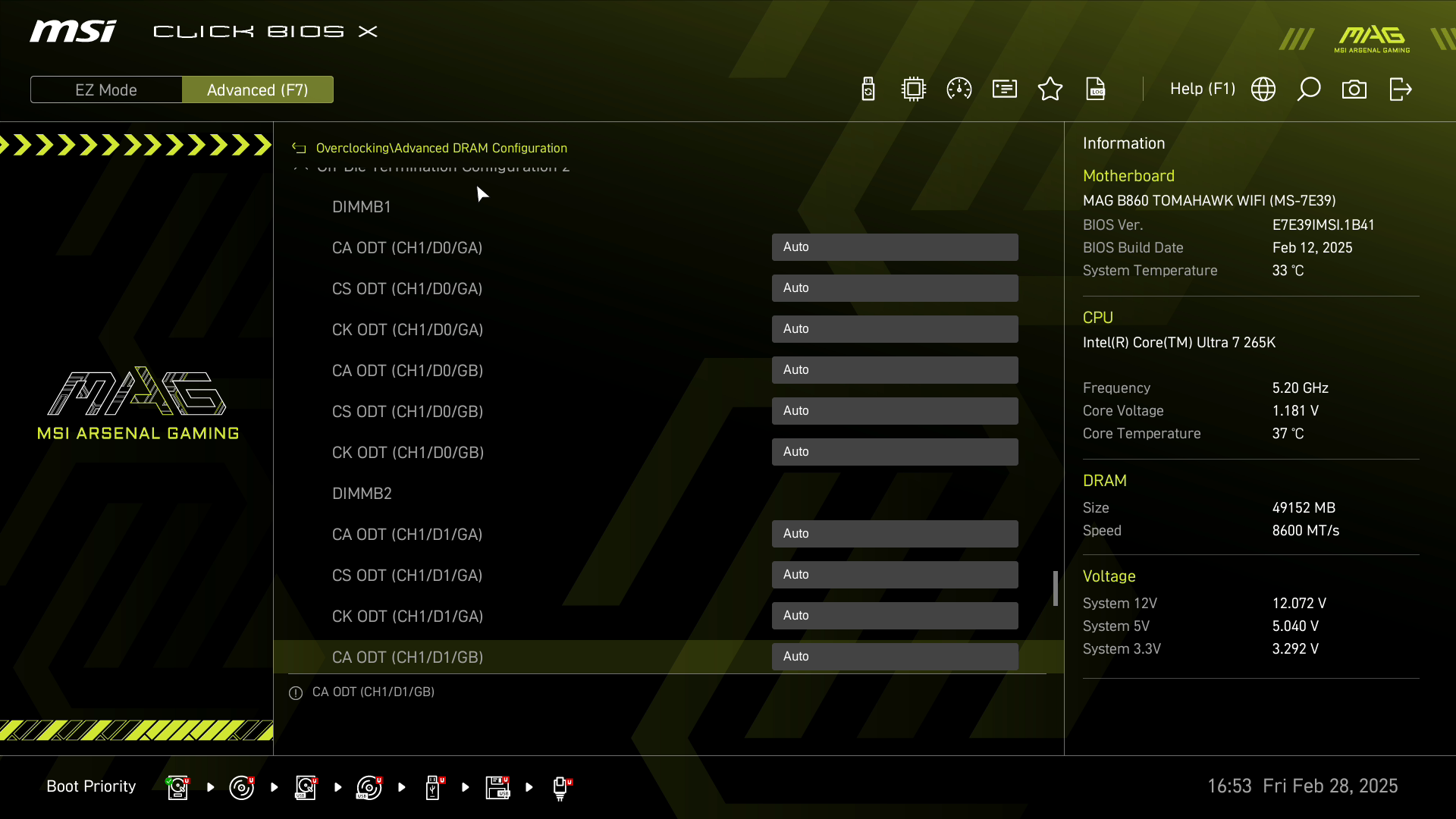

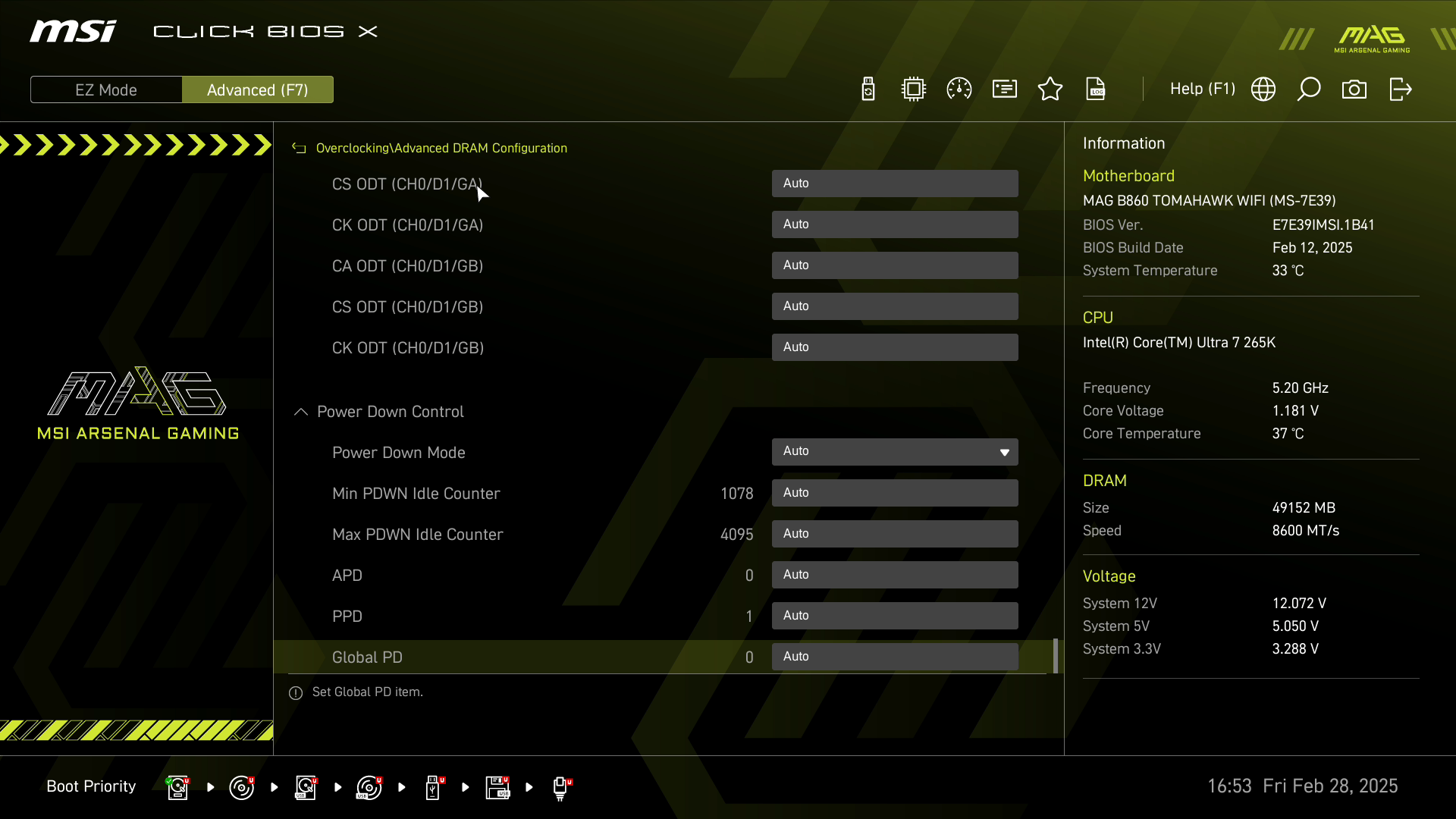

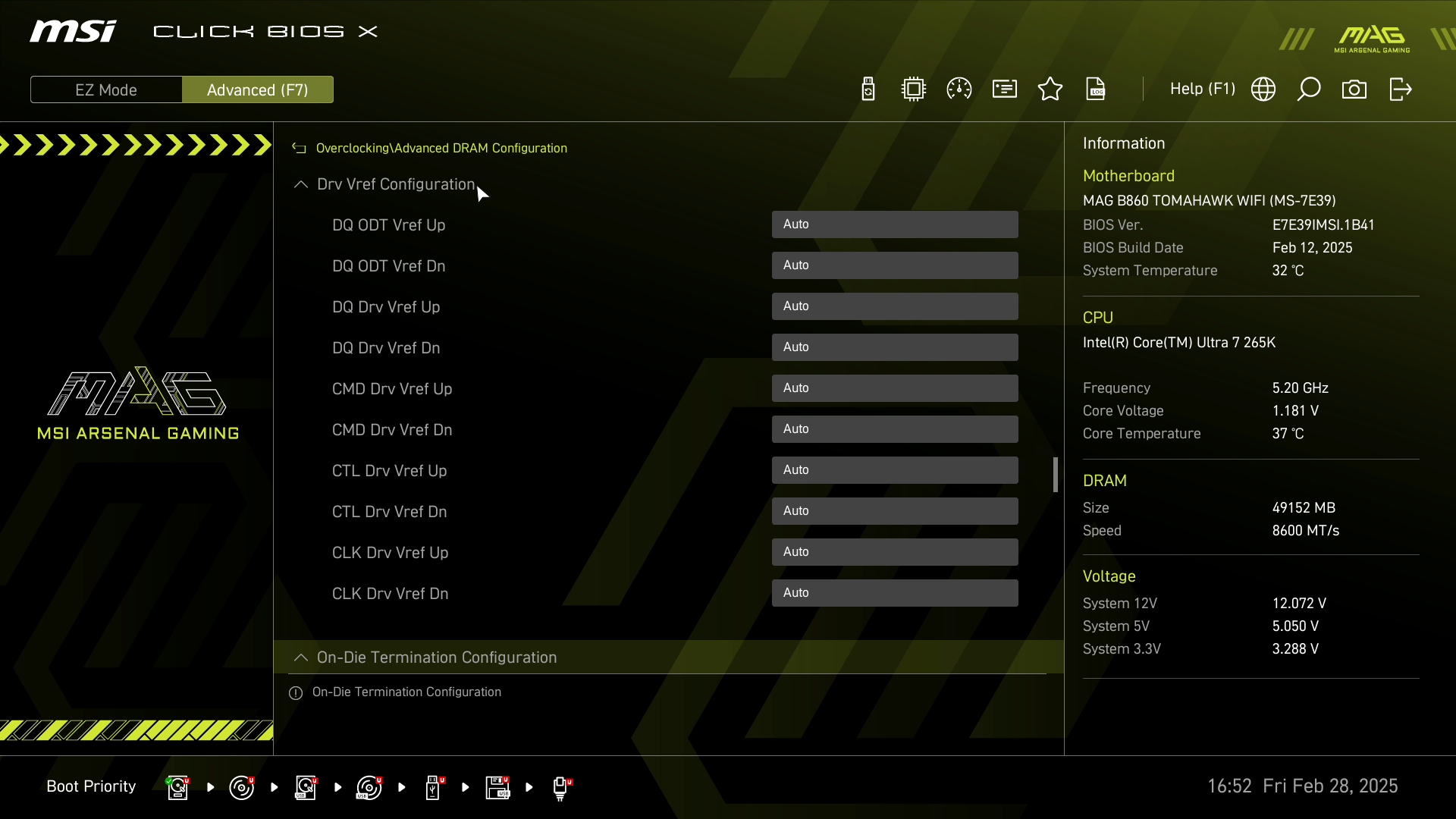

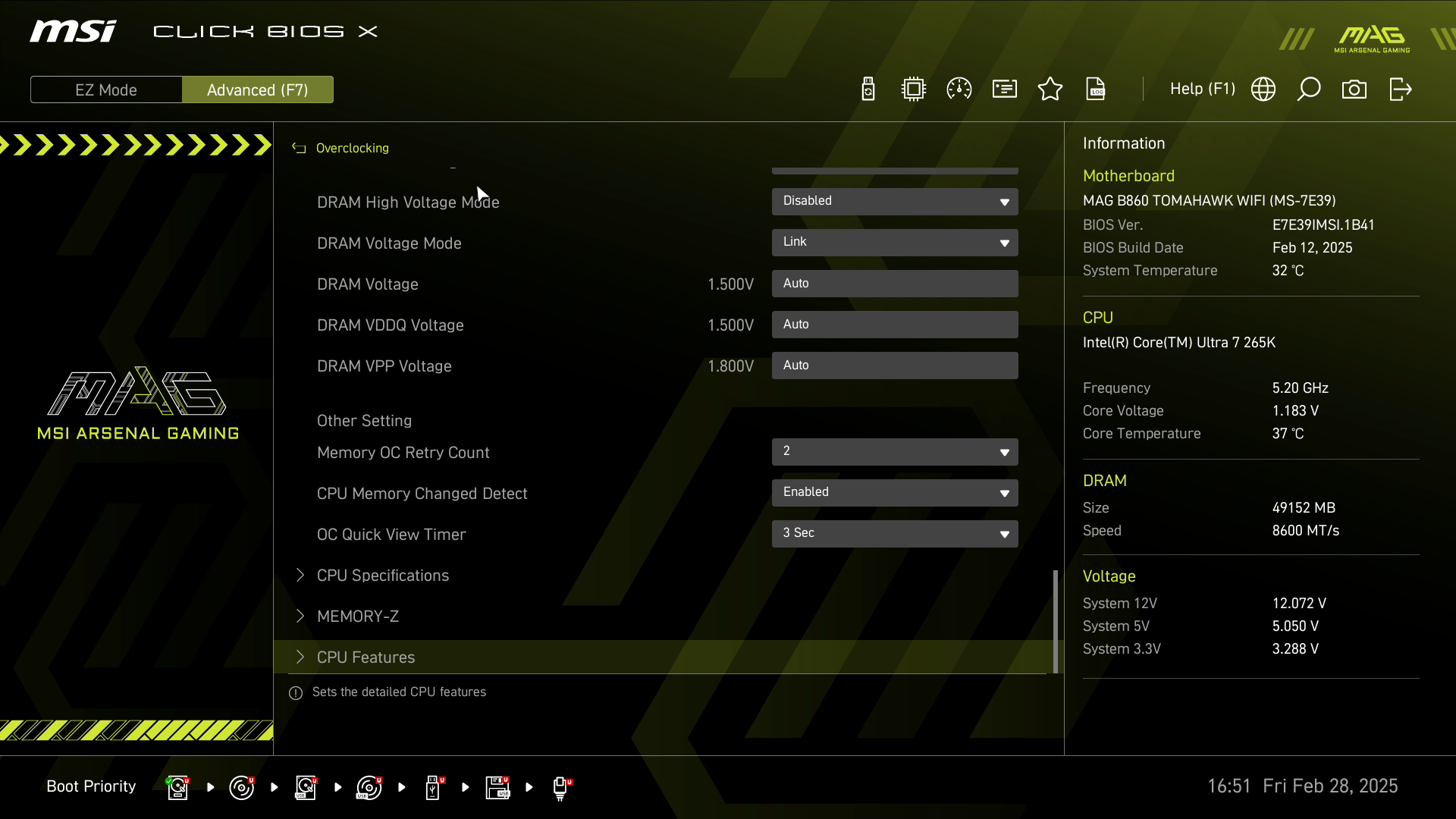

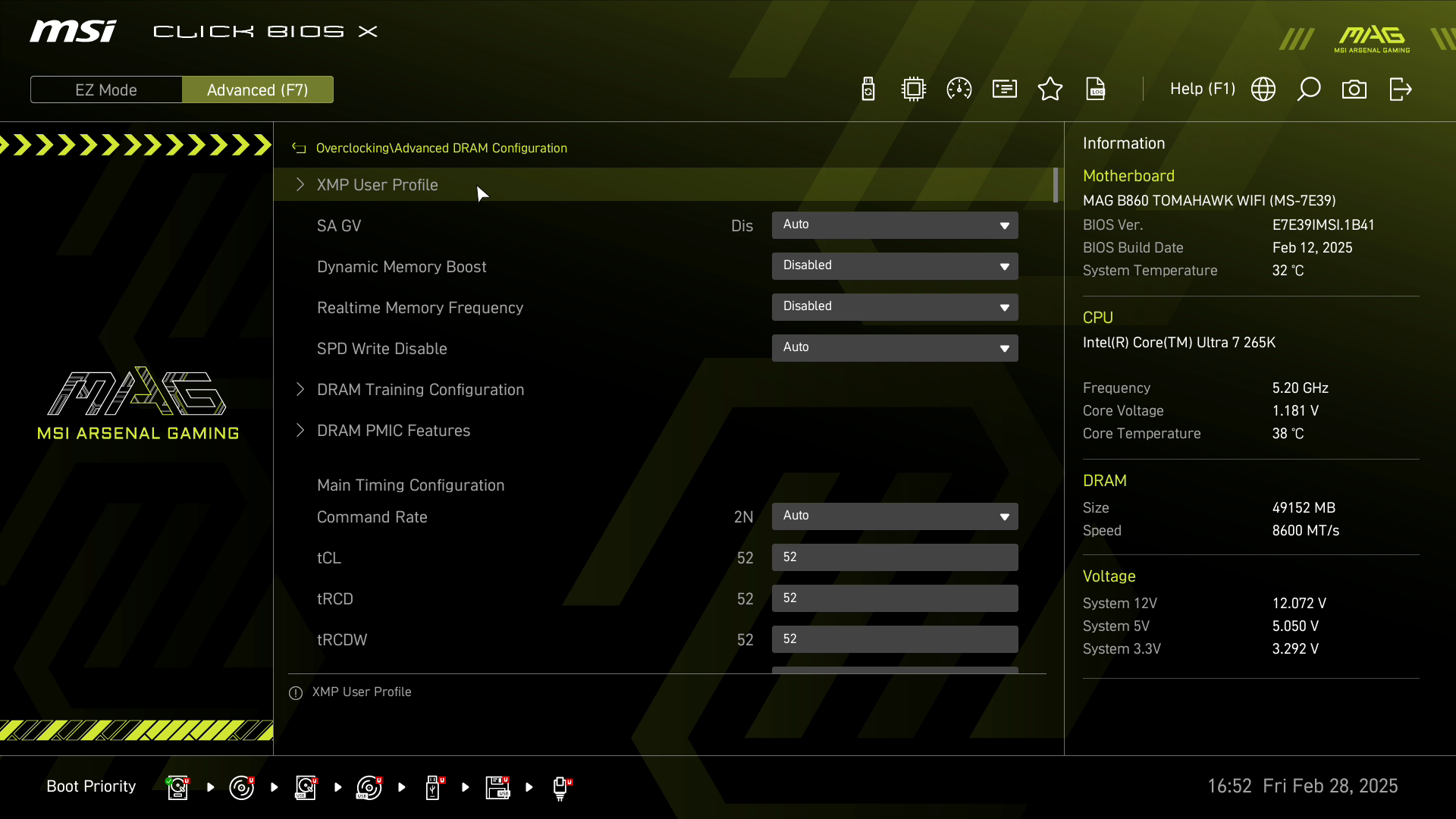

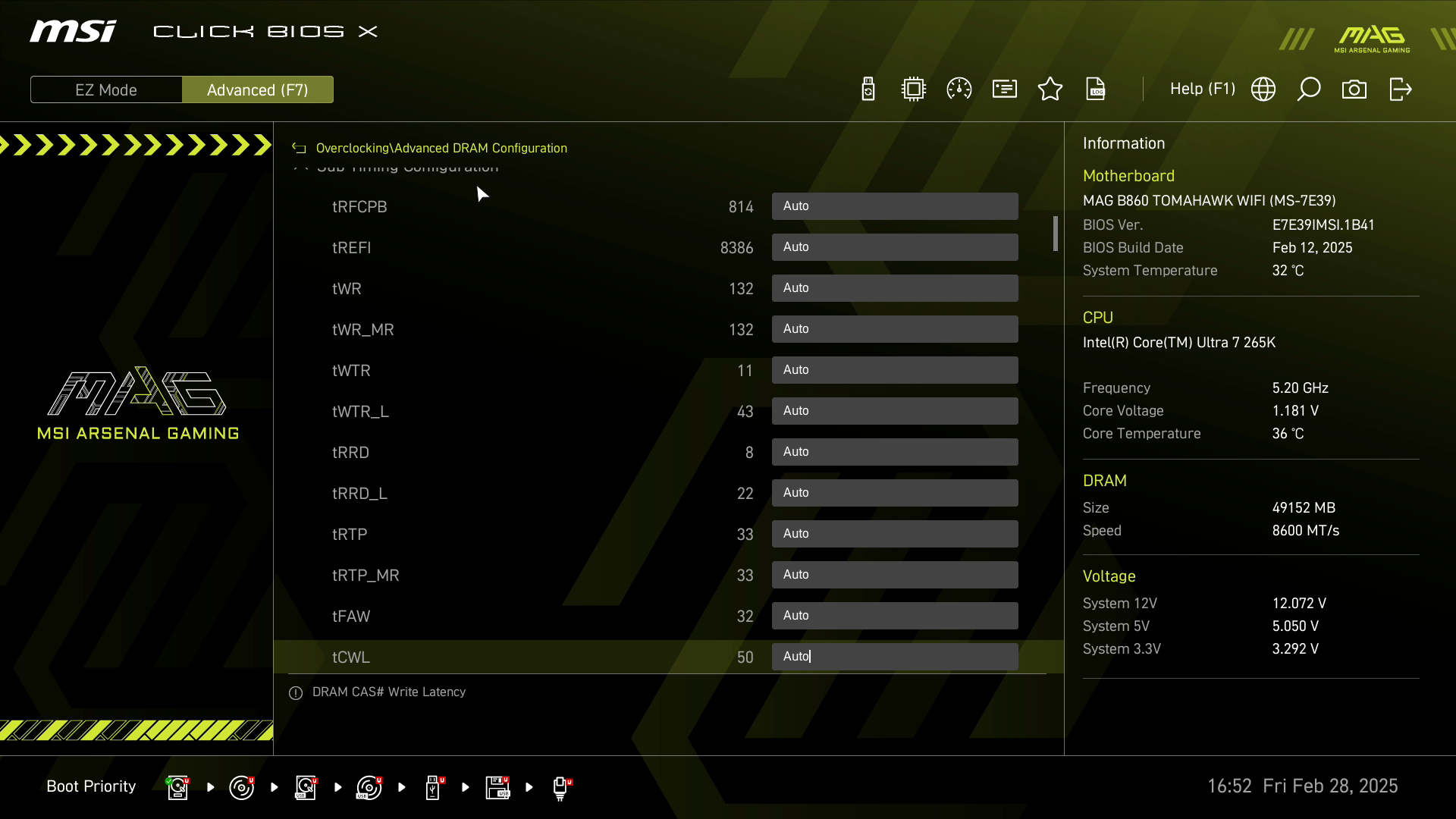

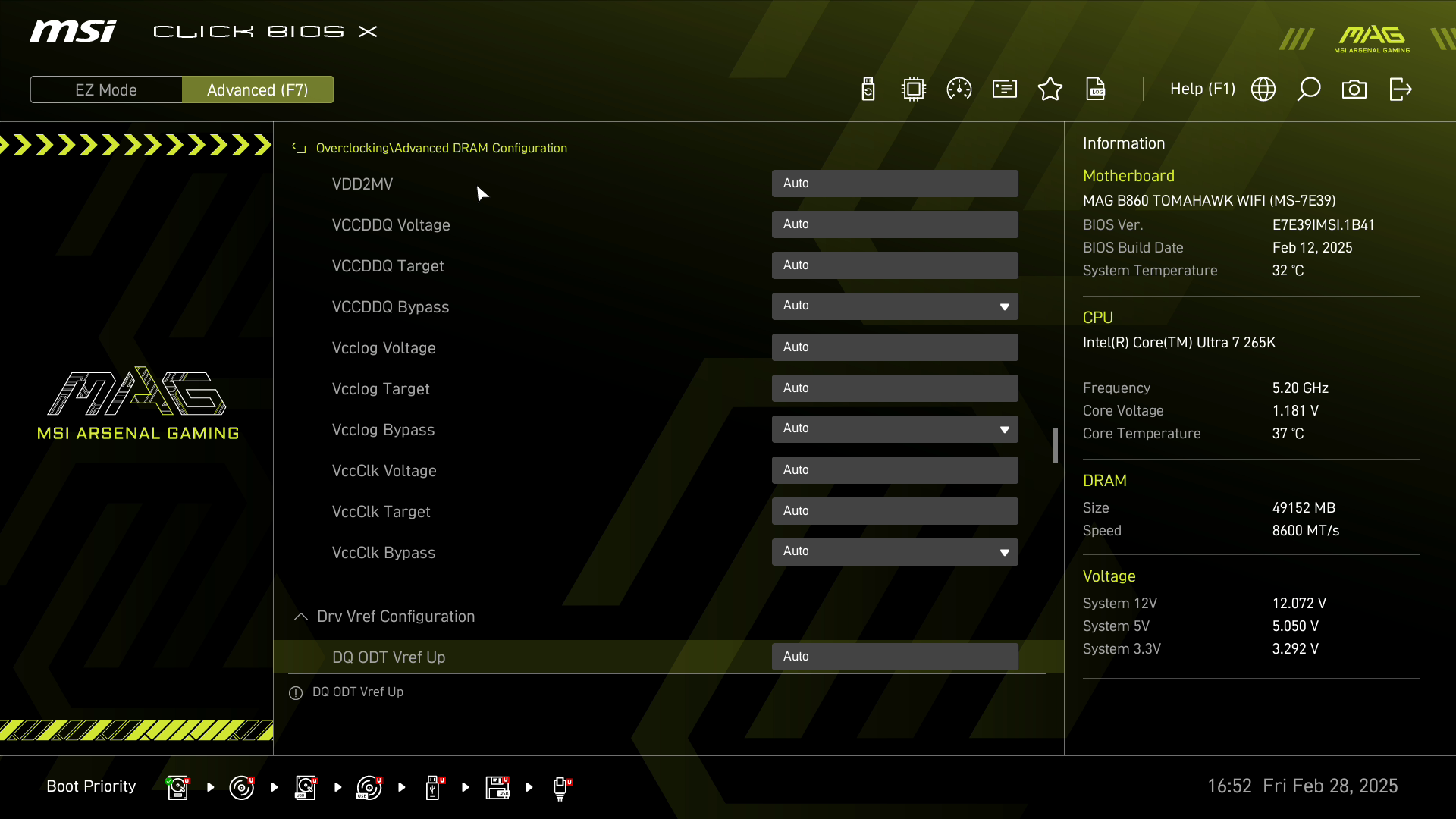

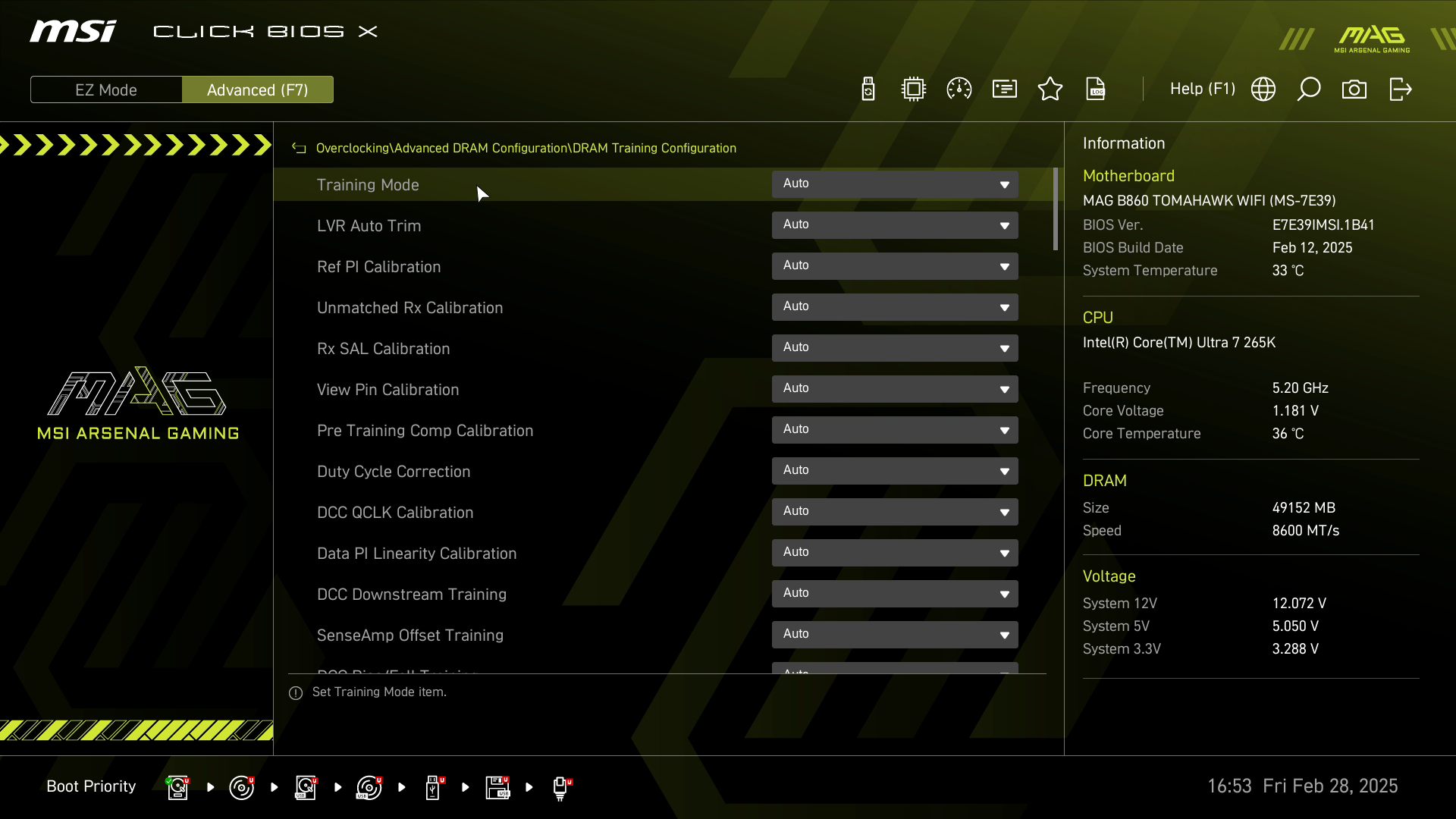

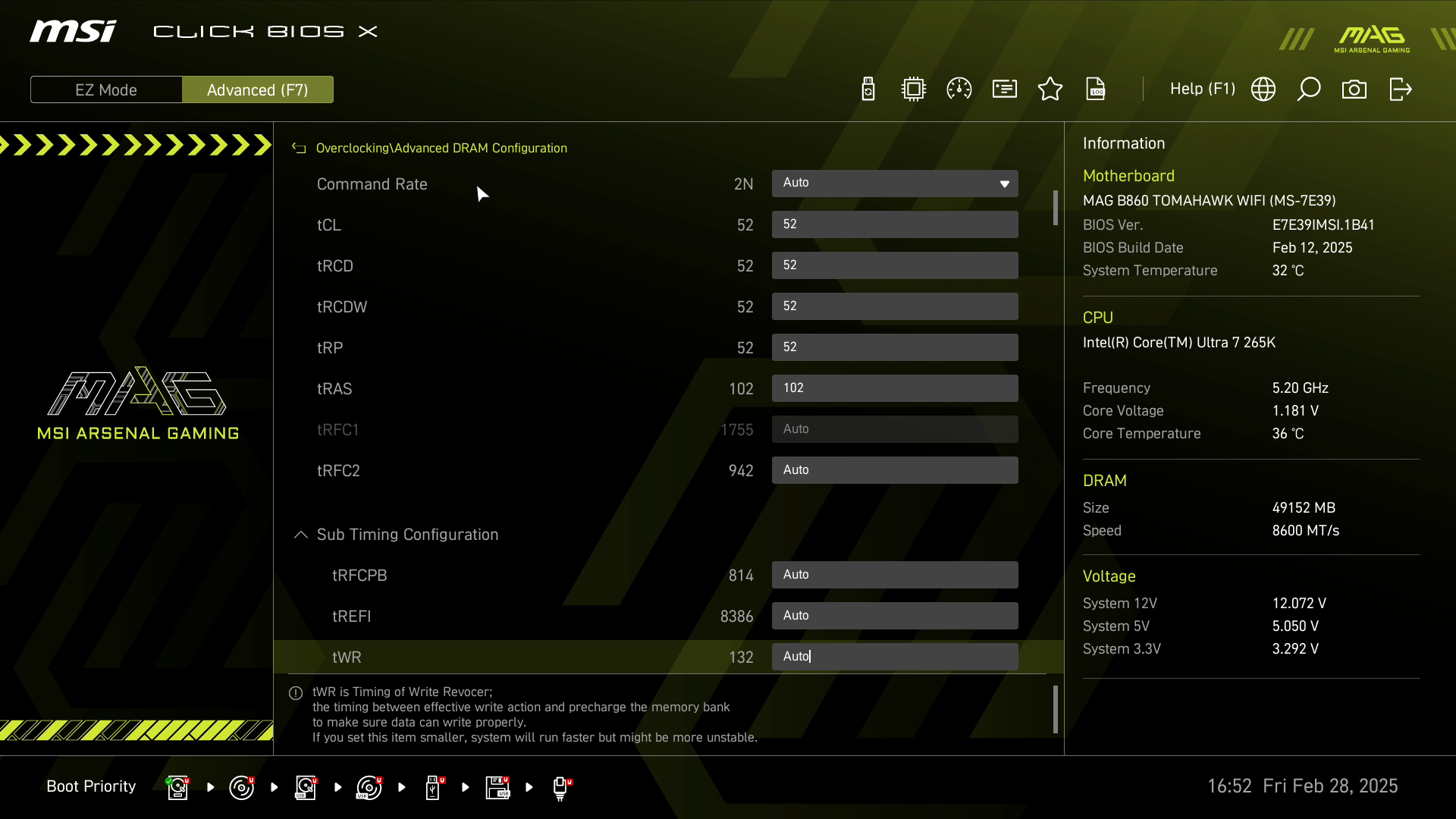

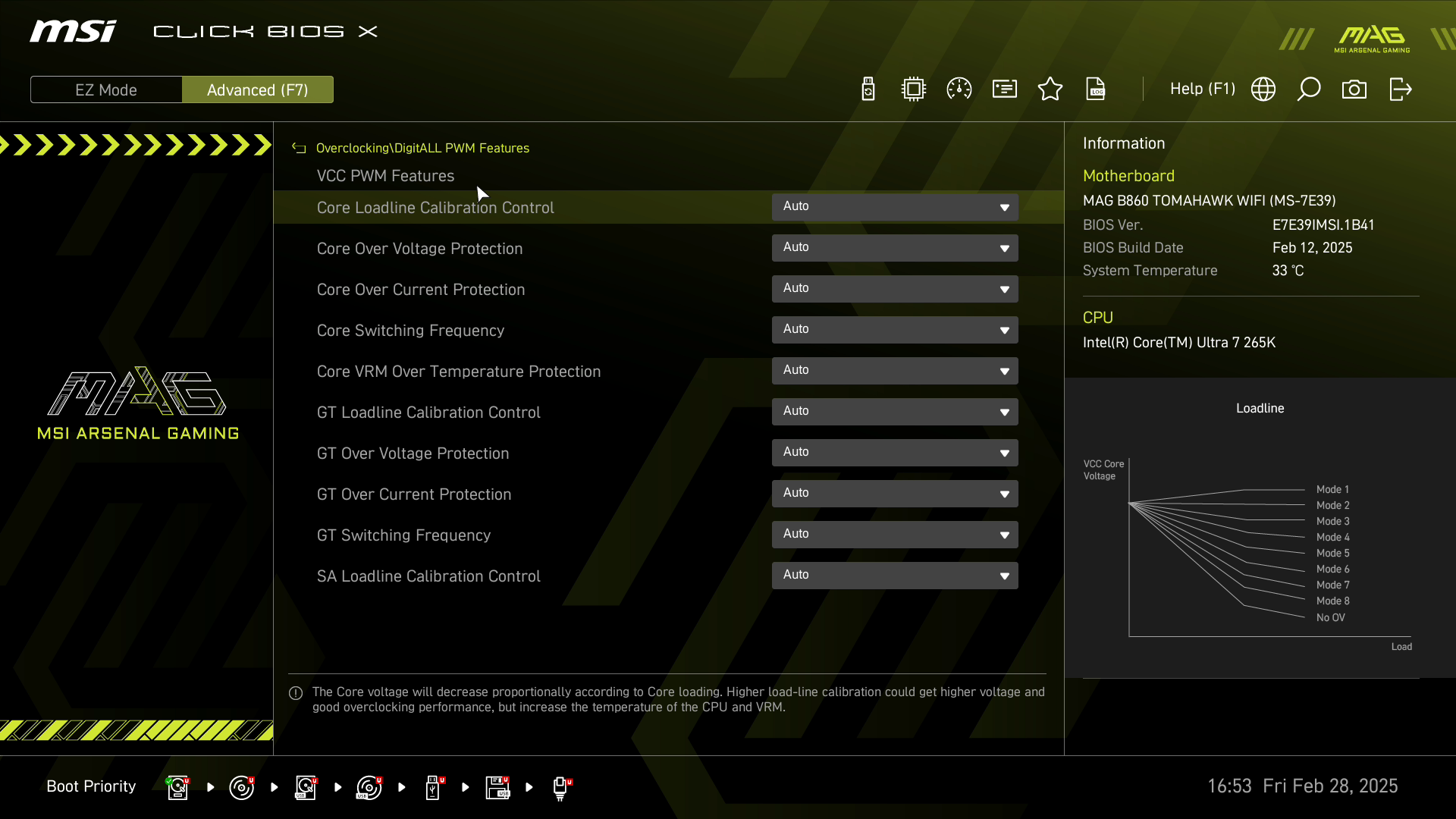

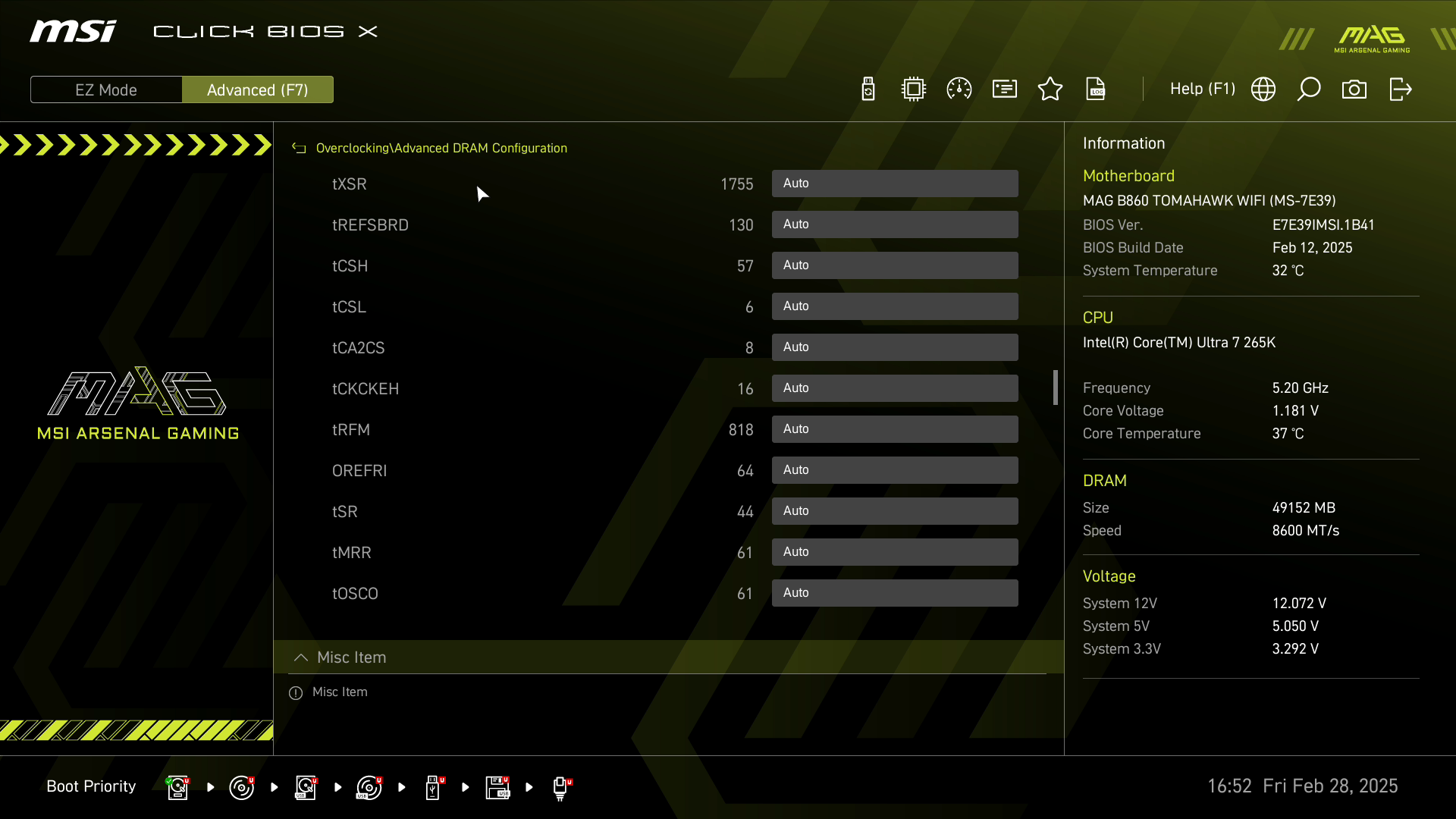

Секция Overclocking на конкретной материнской плате достаточно ограничена. Полным можно назвать лишь инструментарий для тонкой настройки оперативной памяти.

Таблица диапазонов регулировки ключевых параметров:

Параметр Диапазон регулировки Шаг
SOC Base Clock (MHz) 70–655 0,001
Load-line Calibration Control (Level) 1–8 1

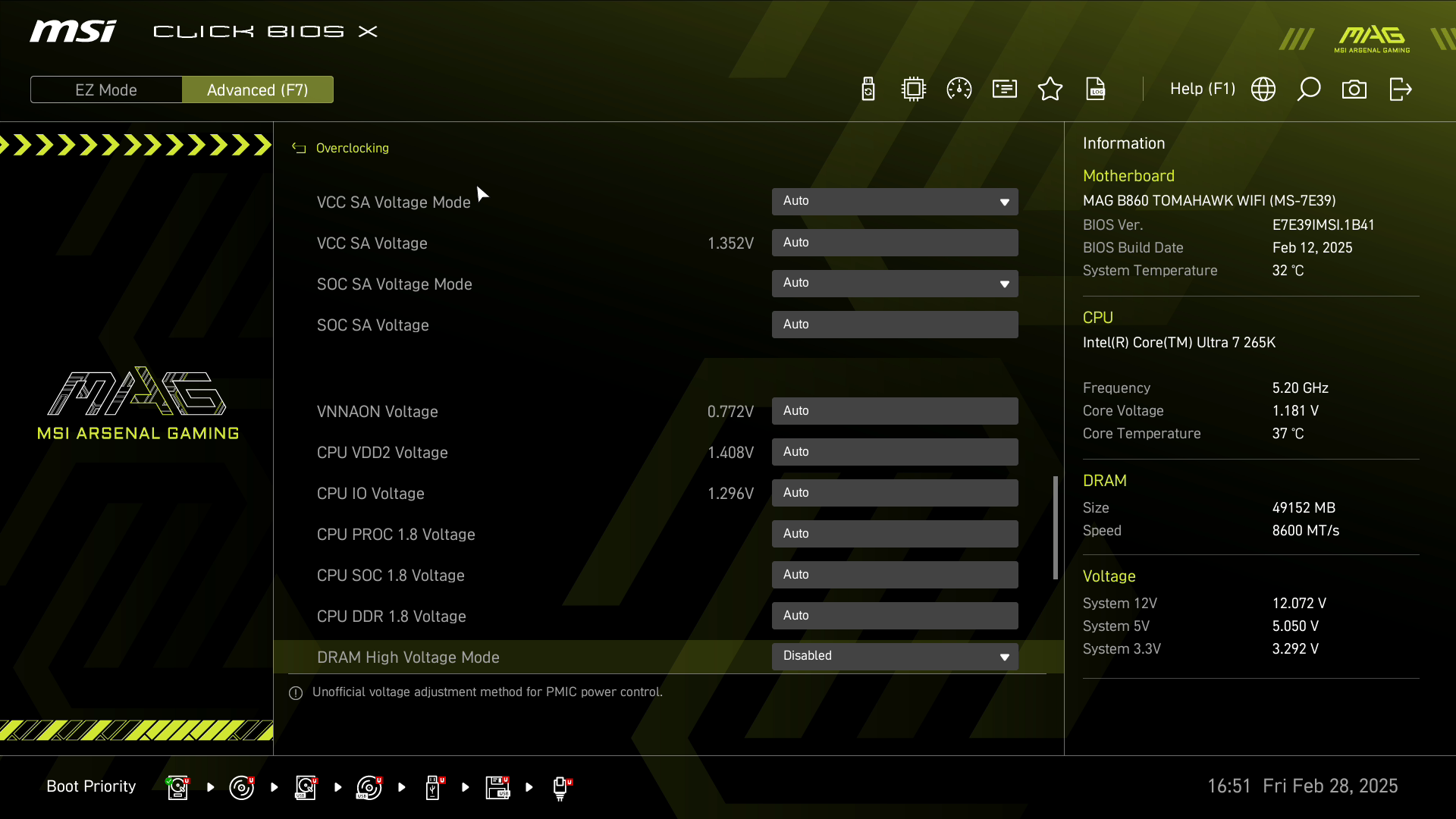

VCC SA Voltage (V) 0,6−1,85 0,01
SOC SA Voltage (V) 0,6−1,52 0,005
VNNAON Voltage (V) 0,7−1 0,01
CPU VDD2 Voltage (V) 0,85−1,45 0,01
CPU IO Voltage (V) 0,85−1,55 0,01
DRAM Frequency (MHz) 3200–15066 133
DRAM Voltage (V) 0,8−2,07 0,005
DRAM VDDQ Voltage(V) 0,8−2,07 0,005
DRAM VPP Voltage (V) 1,5−2,135 0,005

Вниманию пользователей! Отсутствуют возможности регулировки напряжений P/E‑cores, Ring, VCC Core. Это означает, что будет недоступен не только оверклокинг, но и андервольтинг и даунклокинг, т.е. пользователь не сможет сделать условный оффсет напряжения минус 0,075 В (или другой) для общего уменьшения нагрева, энергопотребления и соответственно большего окна турборежима.

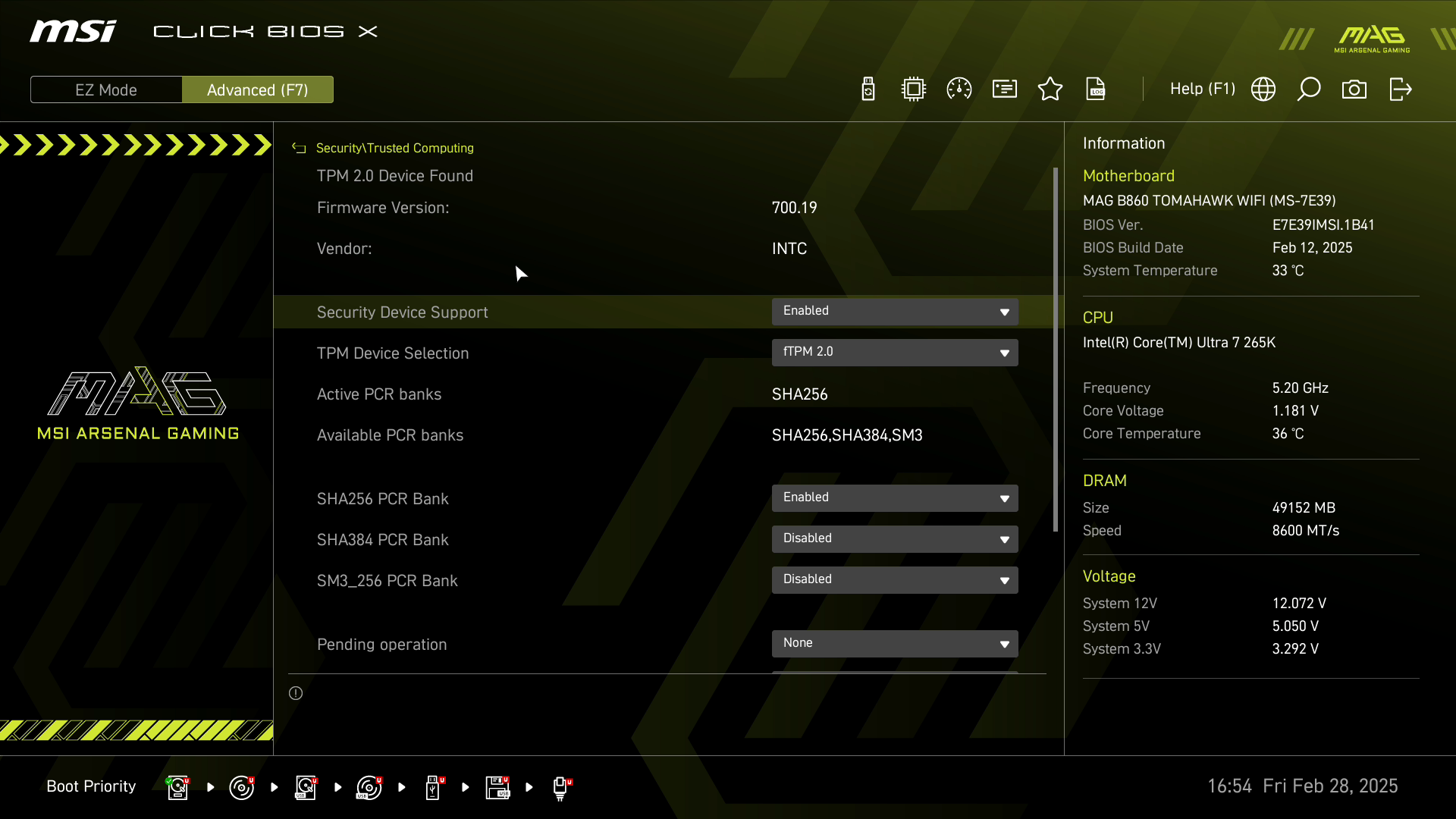

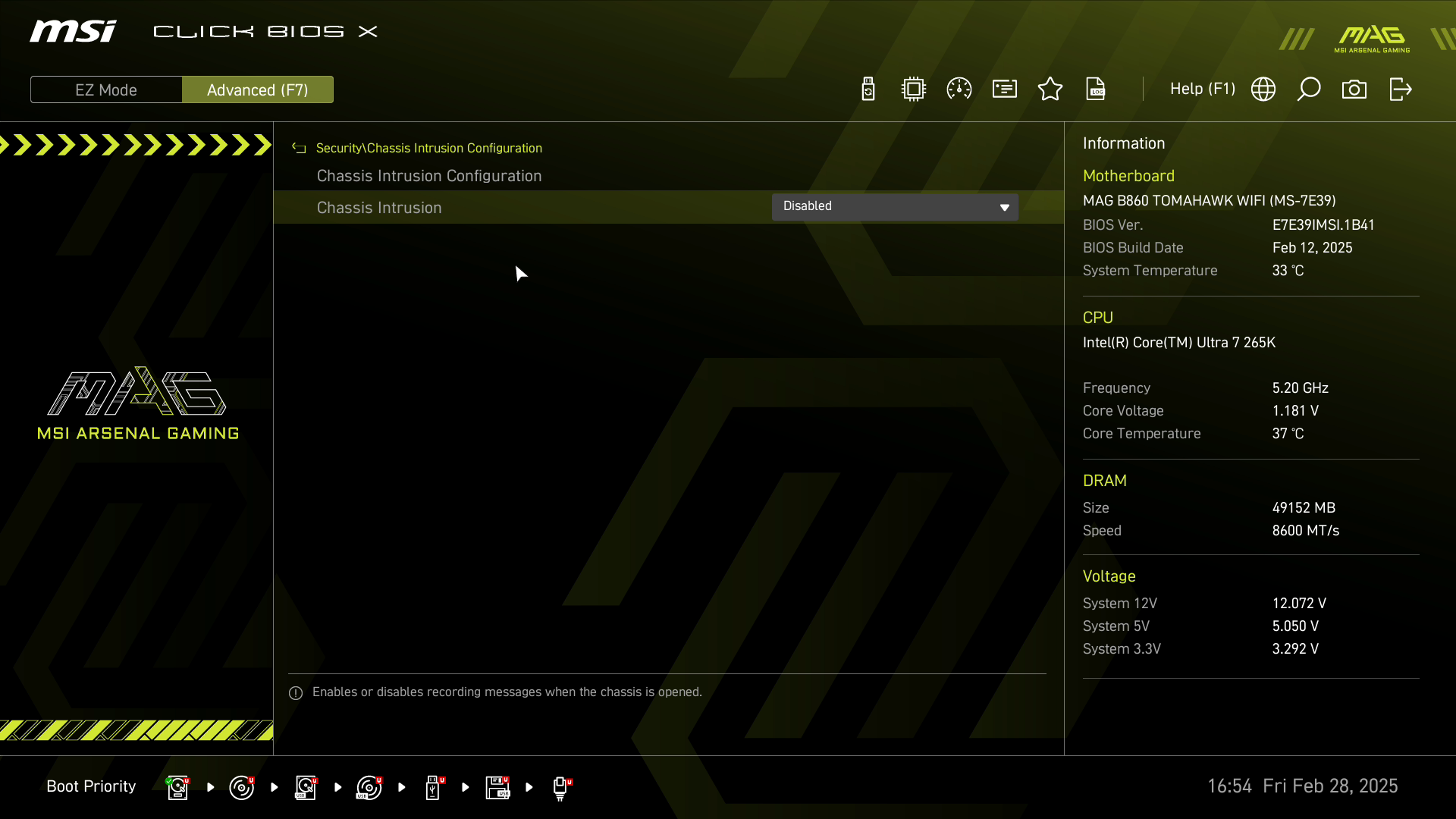

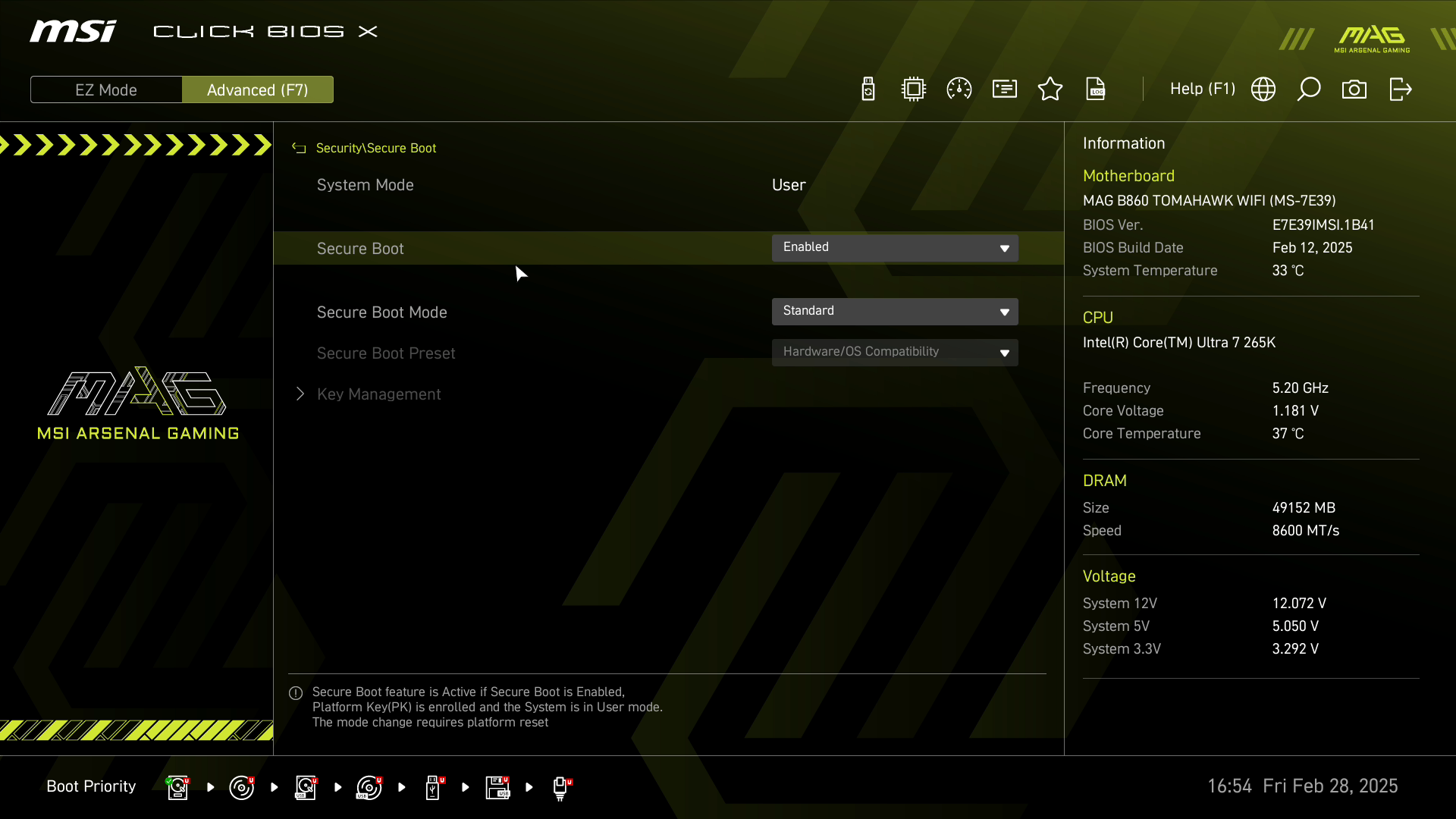

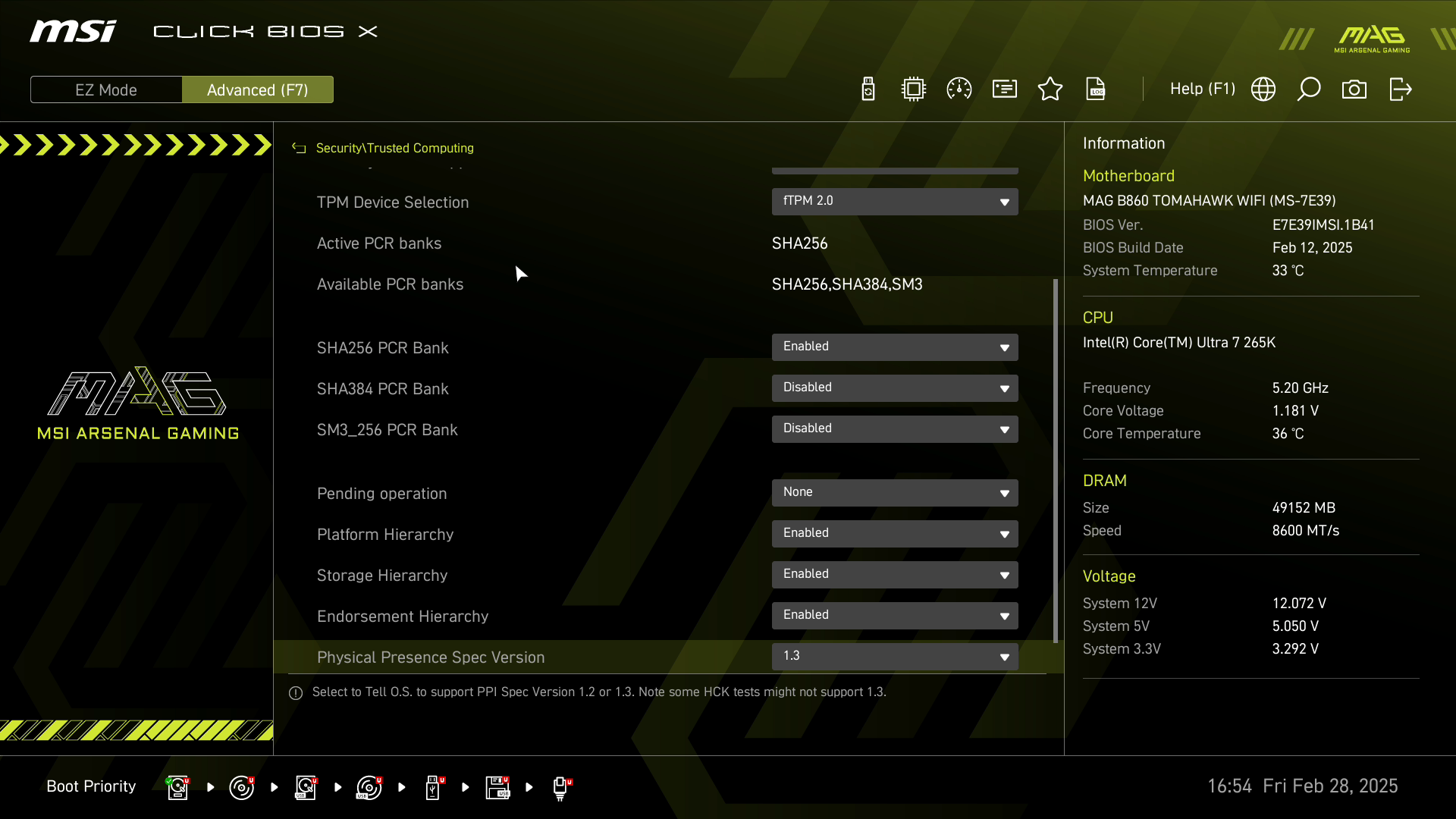

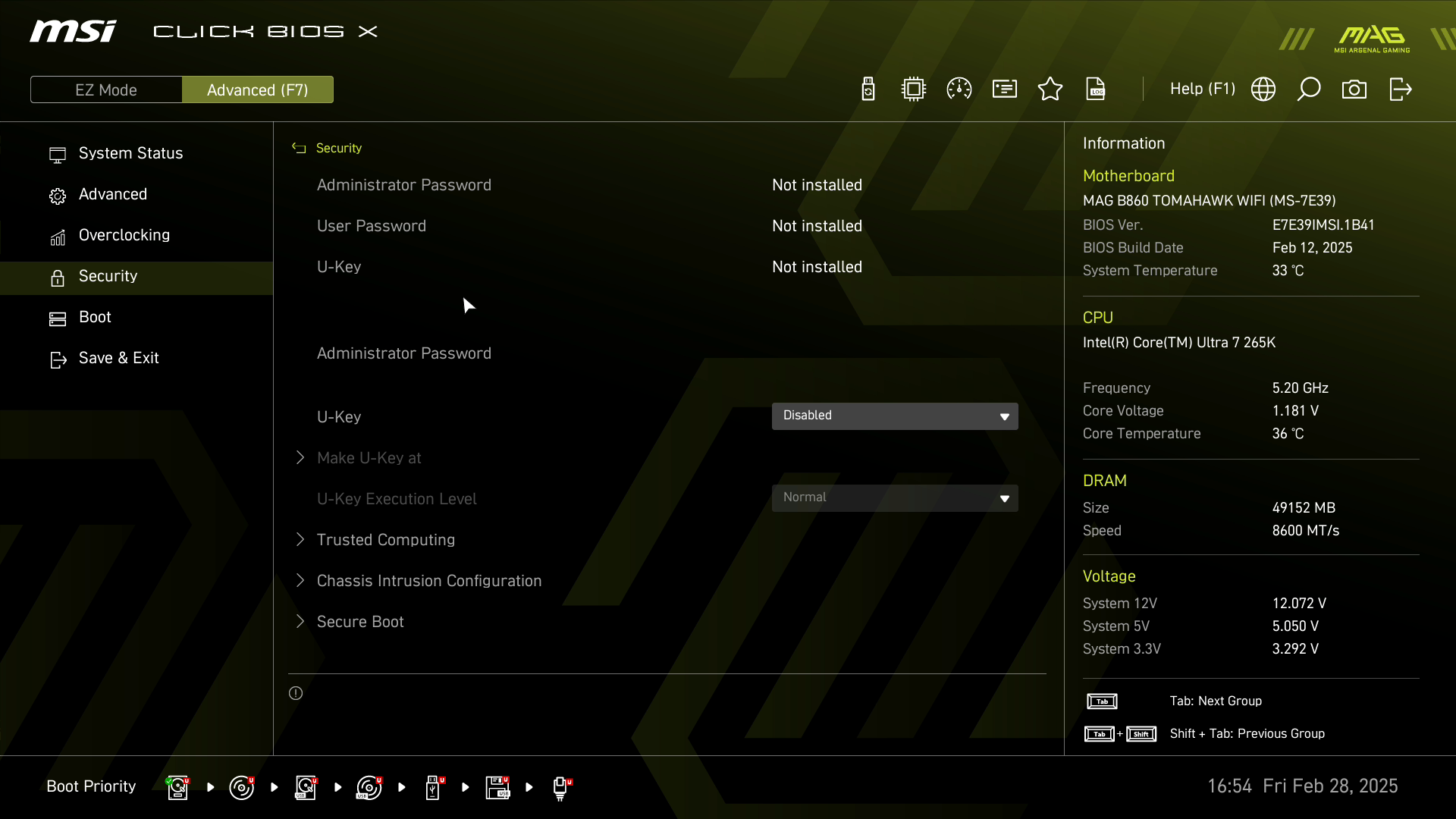

Секция Security имеет соответствующие функции безопасности платформы. Здесь также присутствуют функции Secured Boot, управление TPM, датчик открытия шасси, а также возможность установить системный пароль.

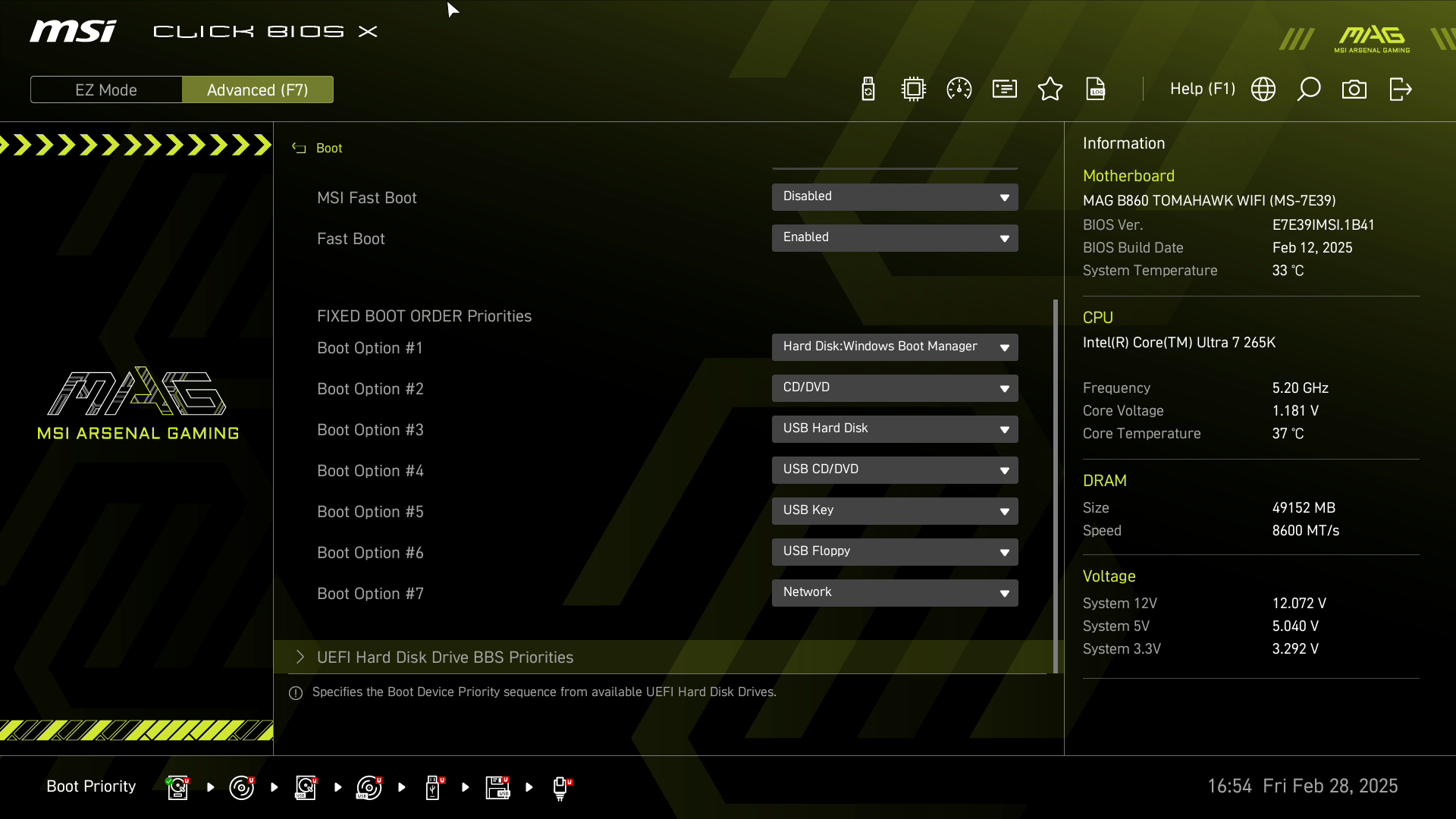

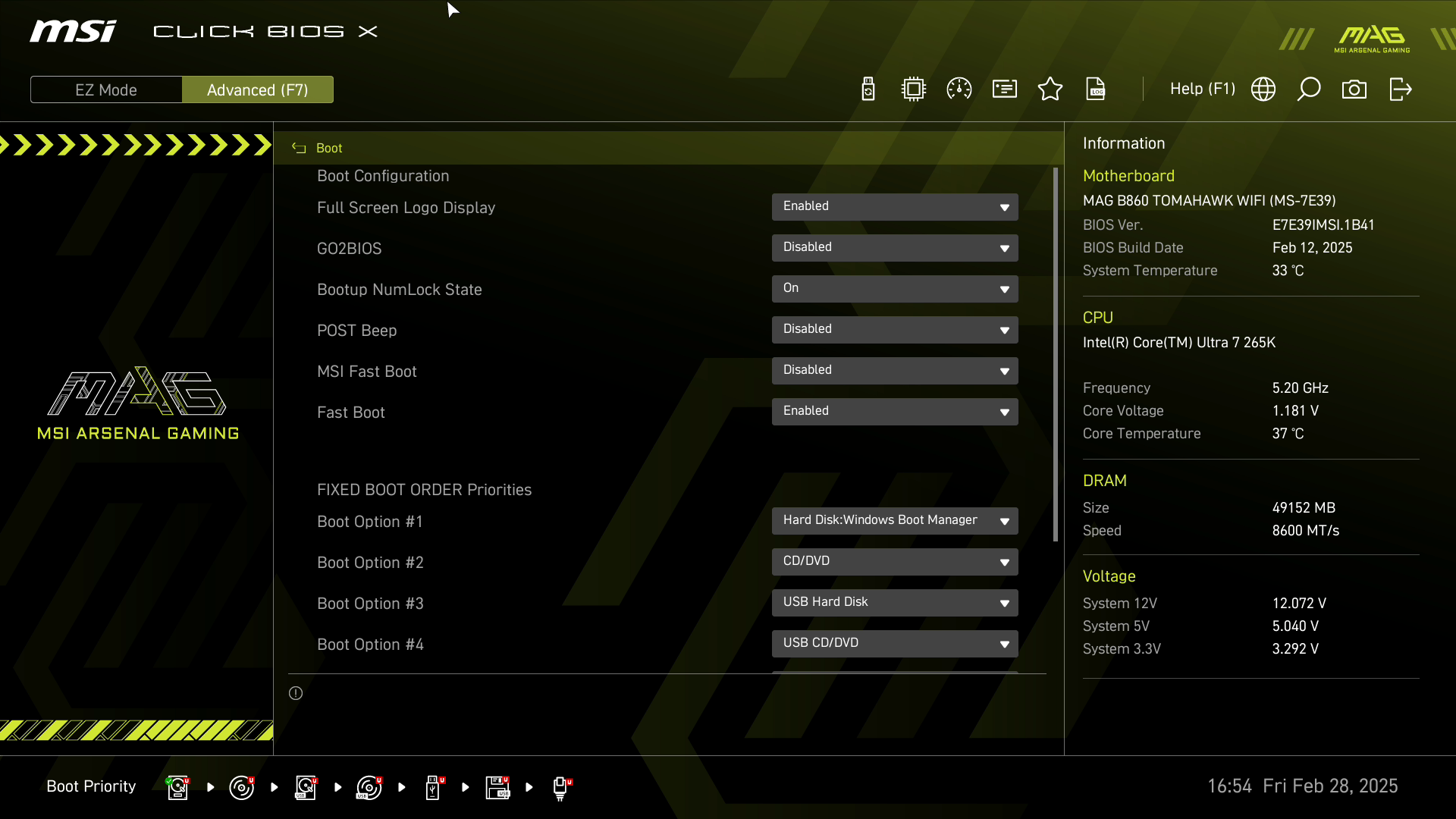

В секции Boot сконцентрированы функции управления процессом загрузки системы, POST-аудиосигналами, отображение логотипа вместо отчета.

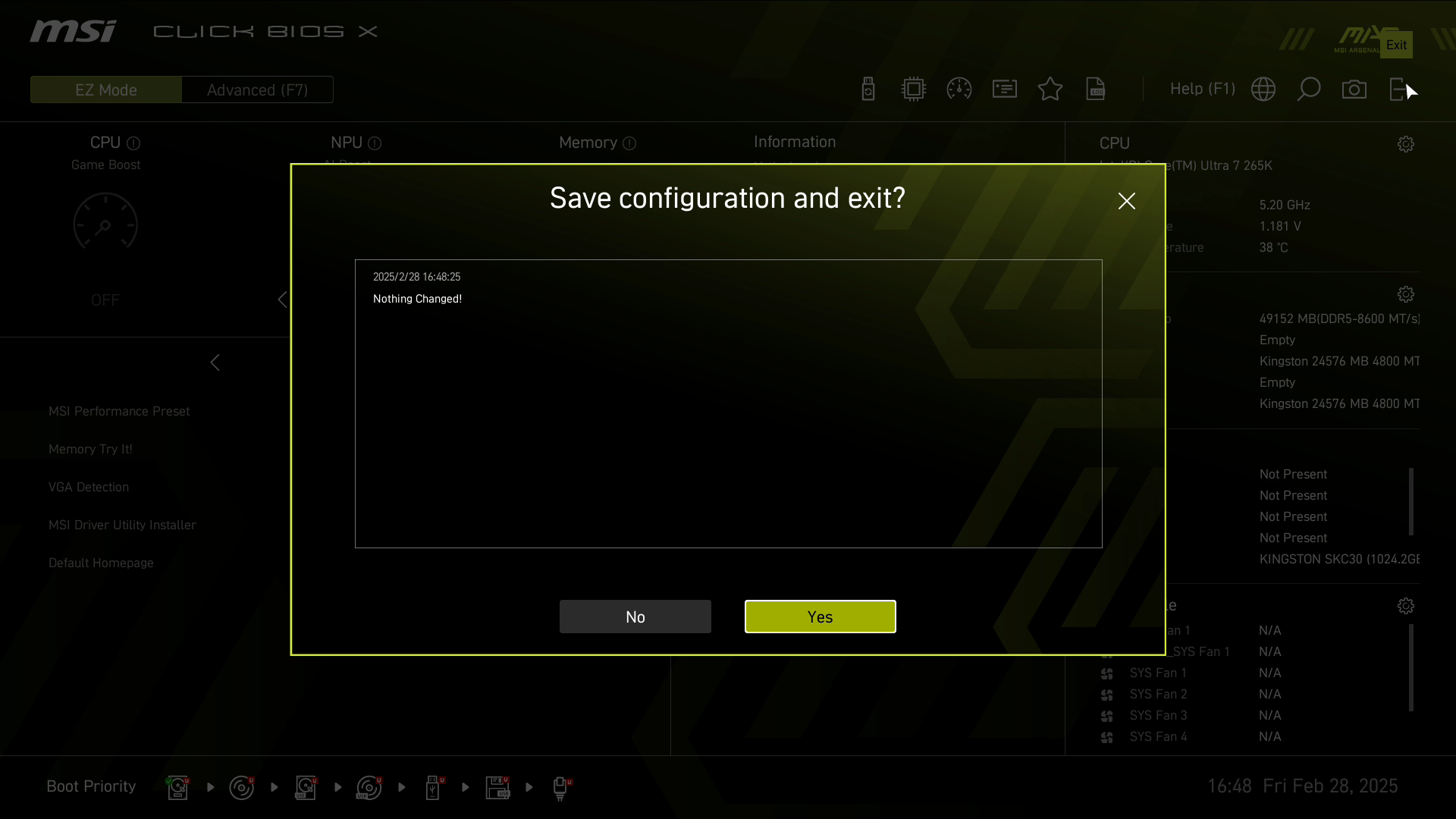

С секцией Save & Exit все и так понятно.

Логотип серии во время загрузки операционной системы:

Комплектное ПО

  Программное обеспечение

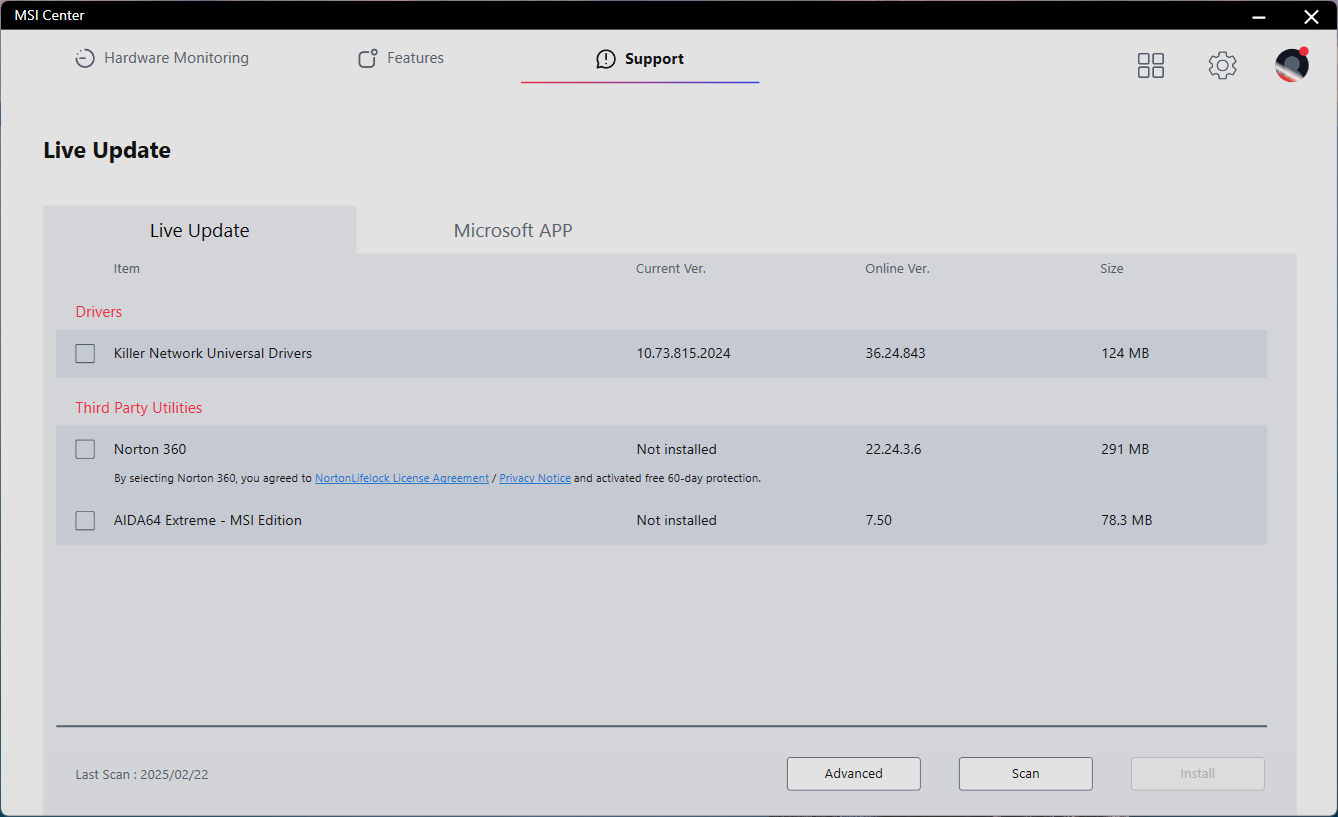

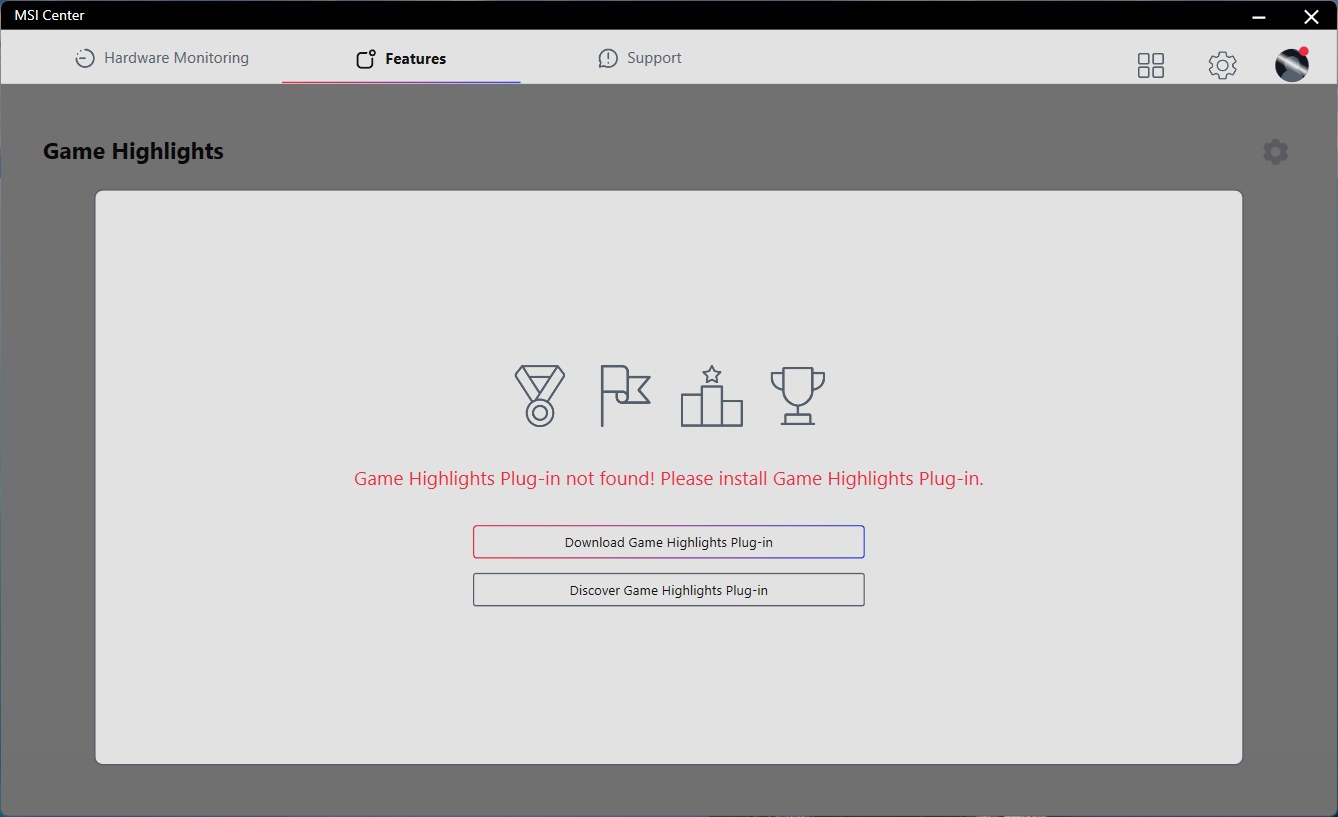

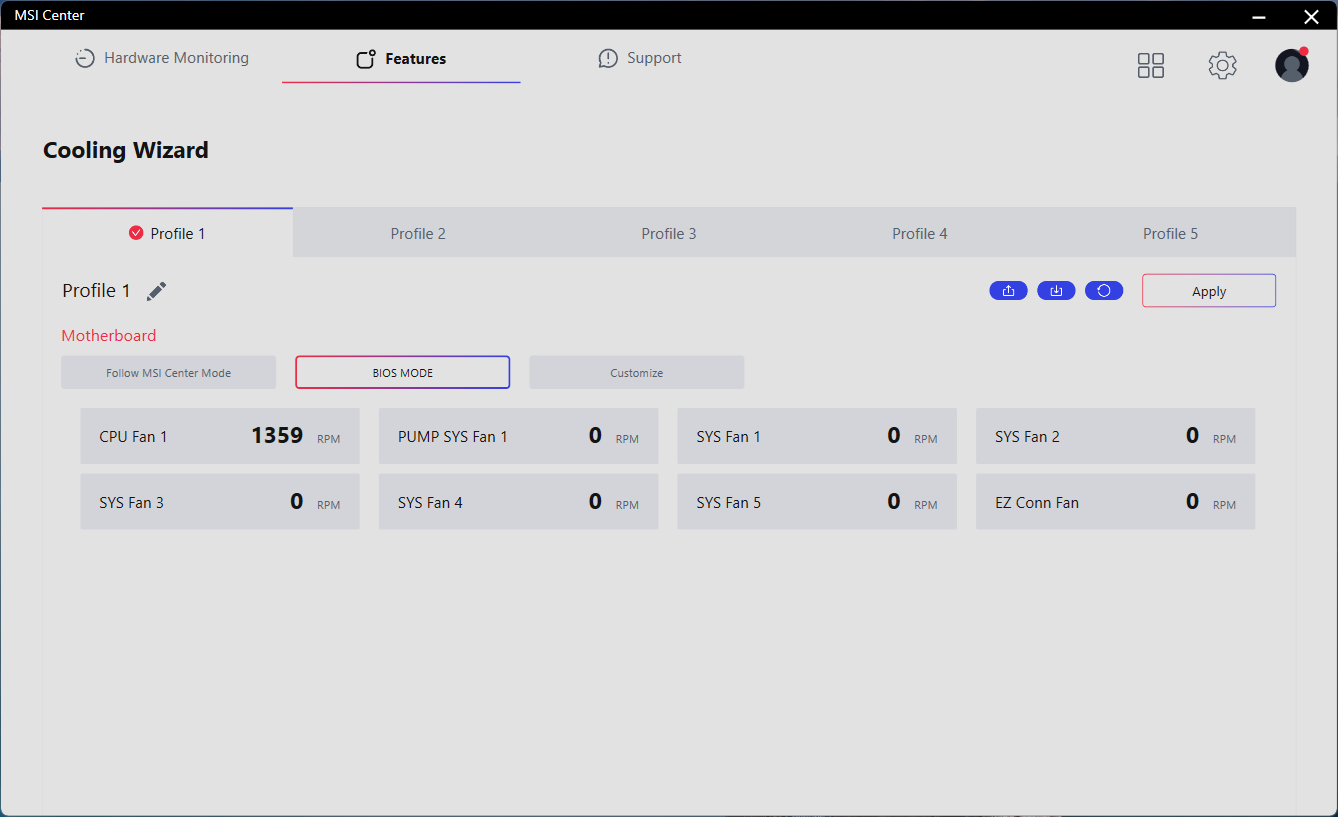

Фирменное MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit
Дополнительное CPU‑Z MSI Gaming, AIDA64 Extreme — MSI Edition, Norton 360 Deluxe

Комплектация материнской платы не предусматривает наличие какого-либо накопителя с ПО и драйверами на борту. Пользователю необходимо подготовить все необходимое собственными руками.

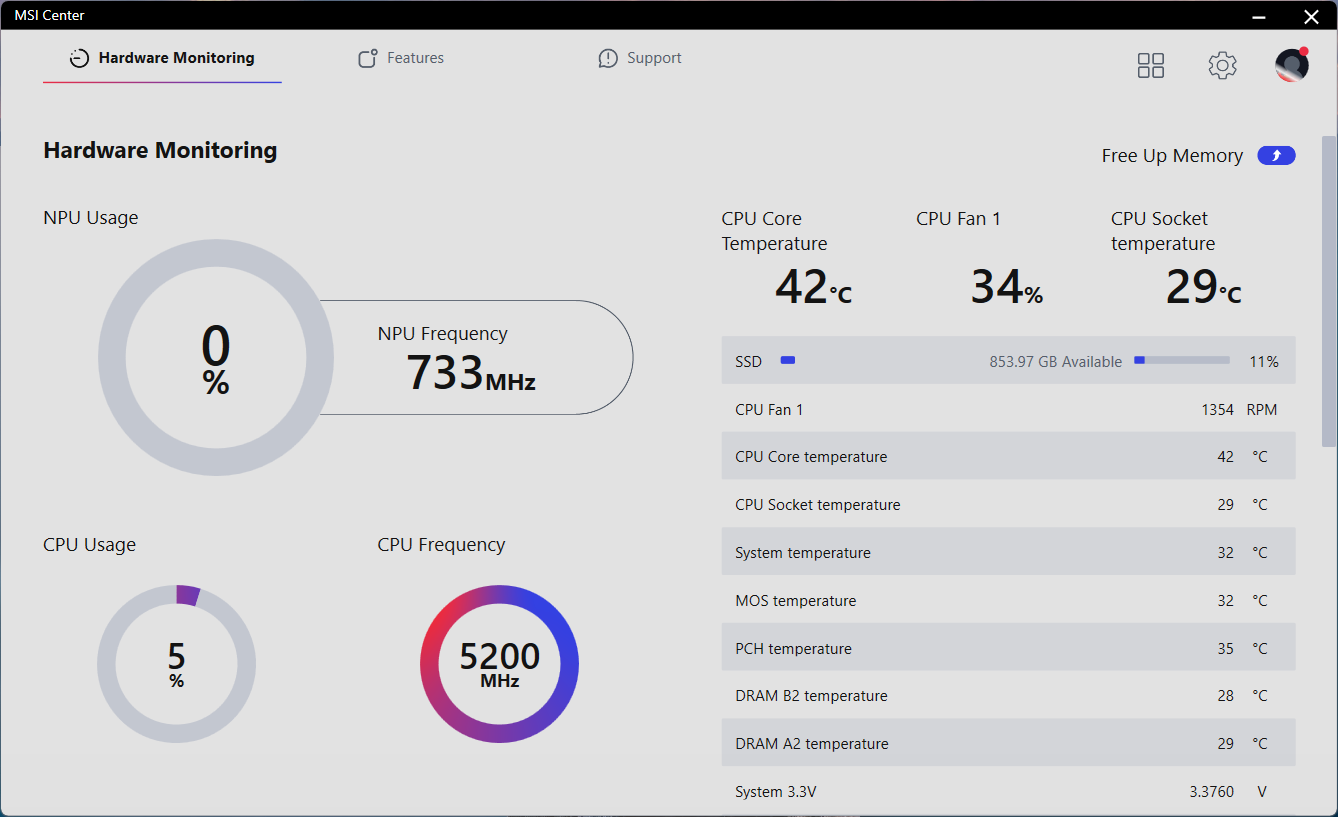

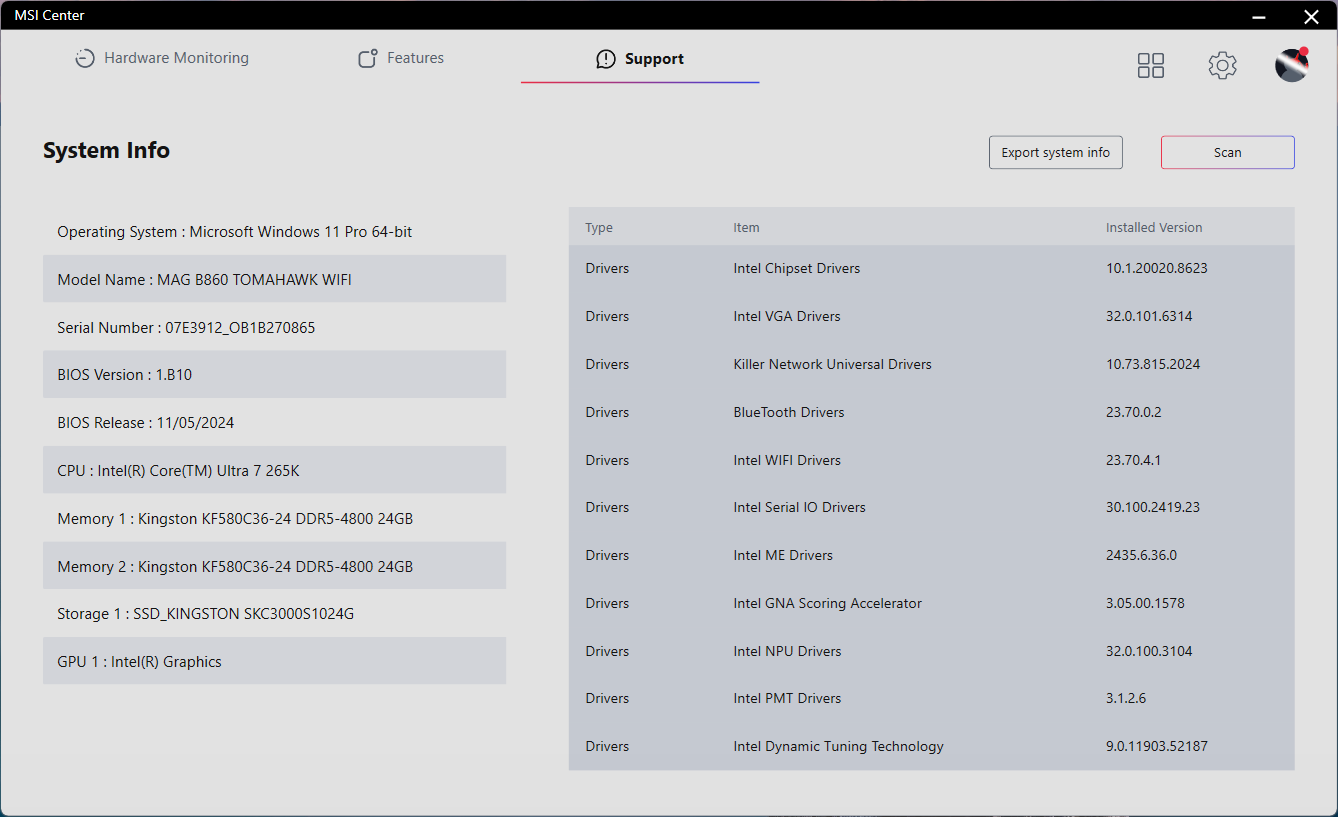

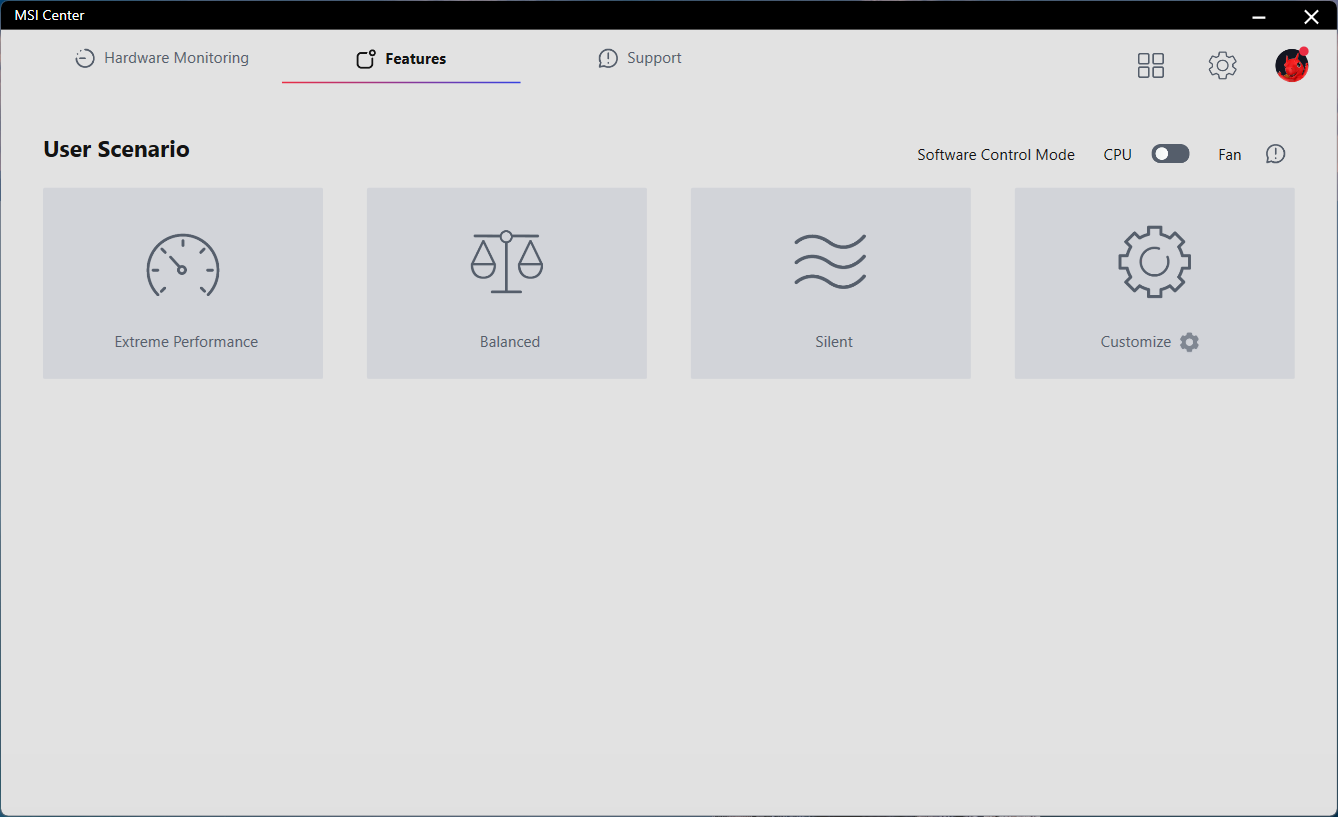

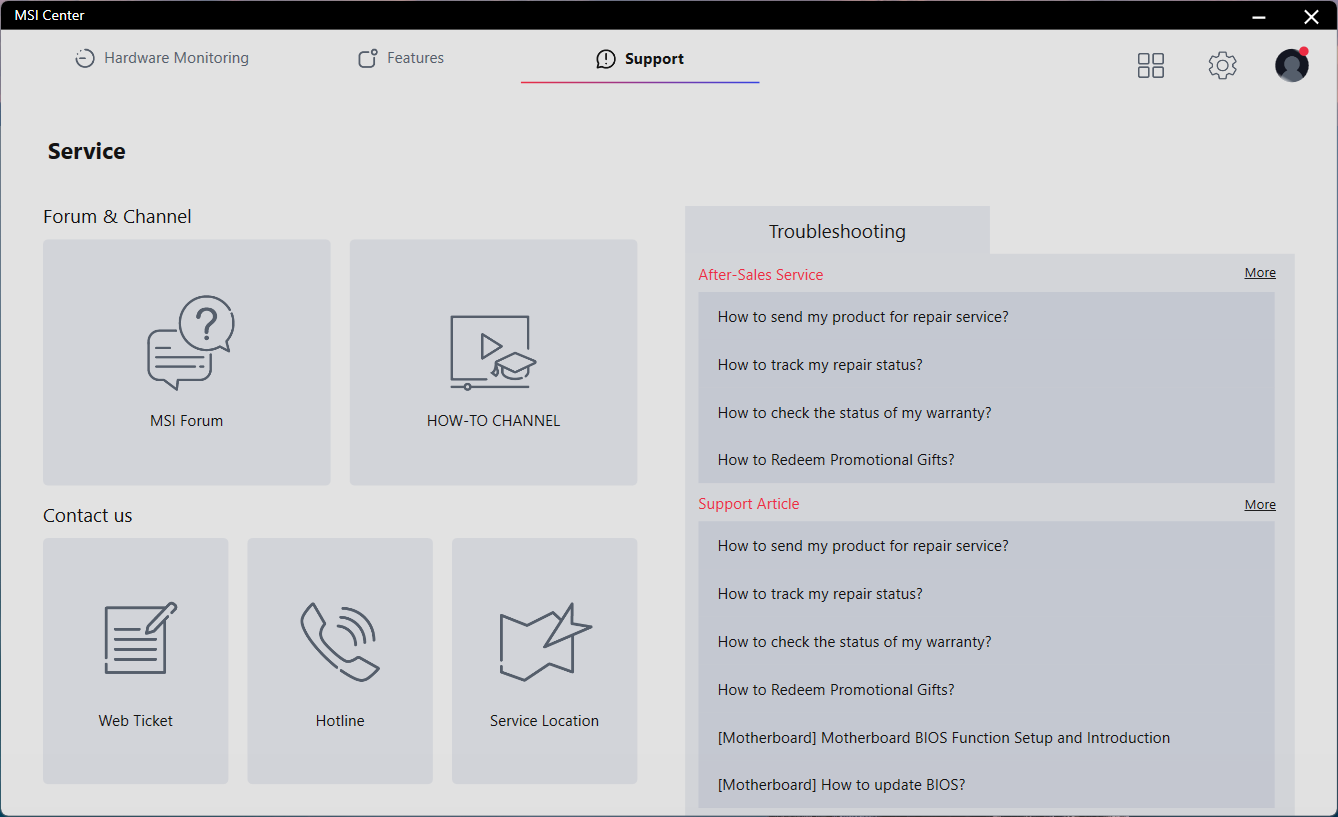

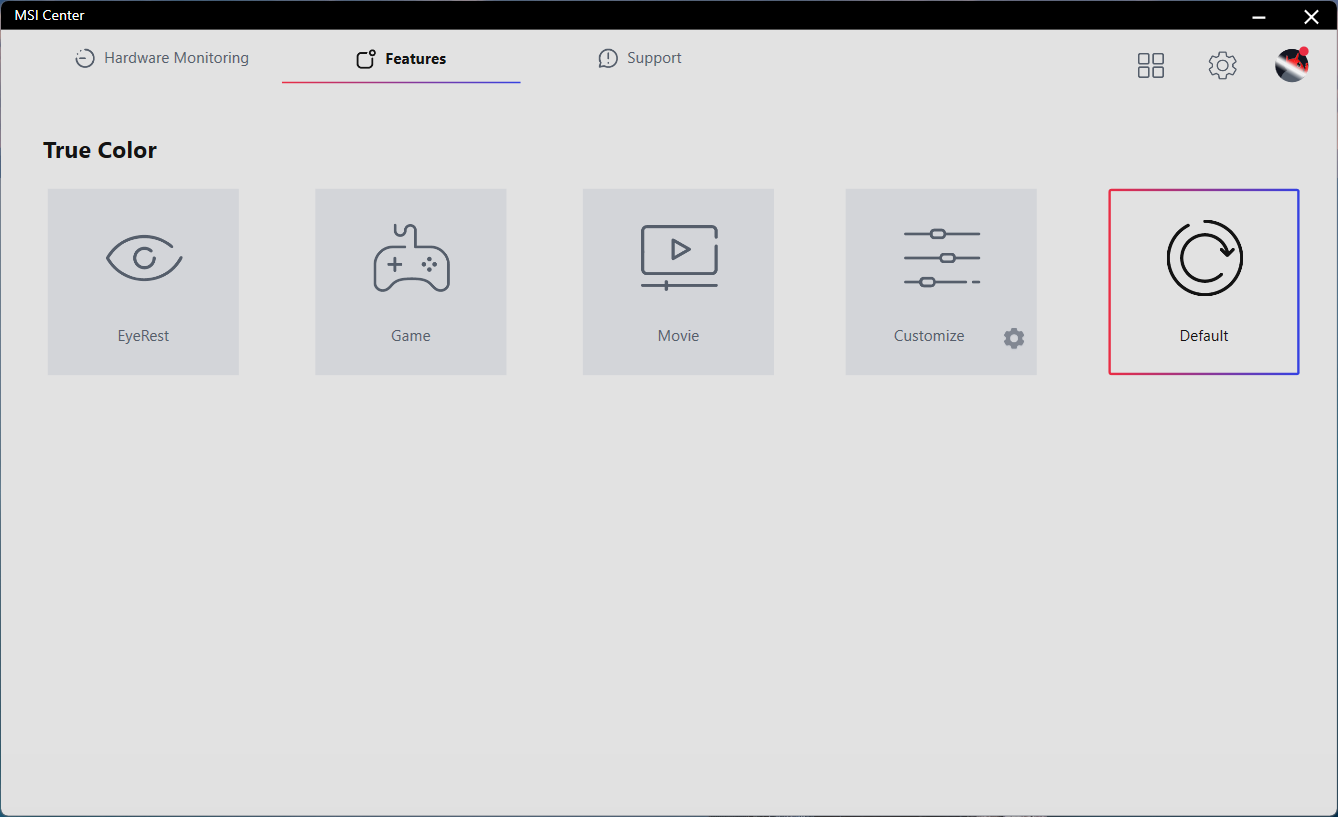

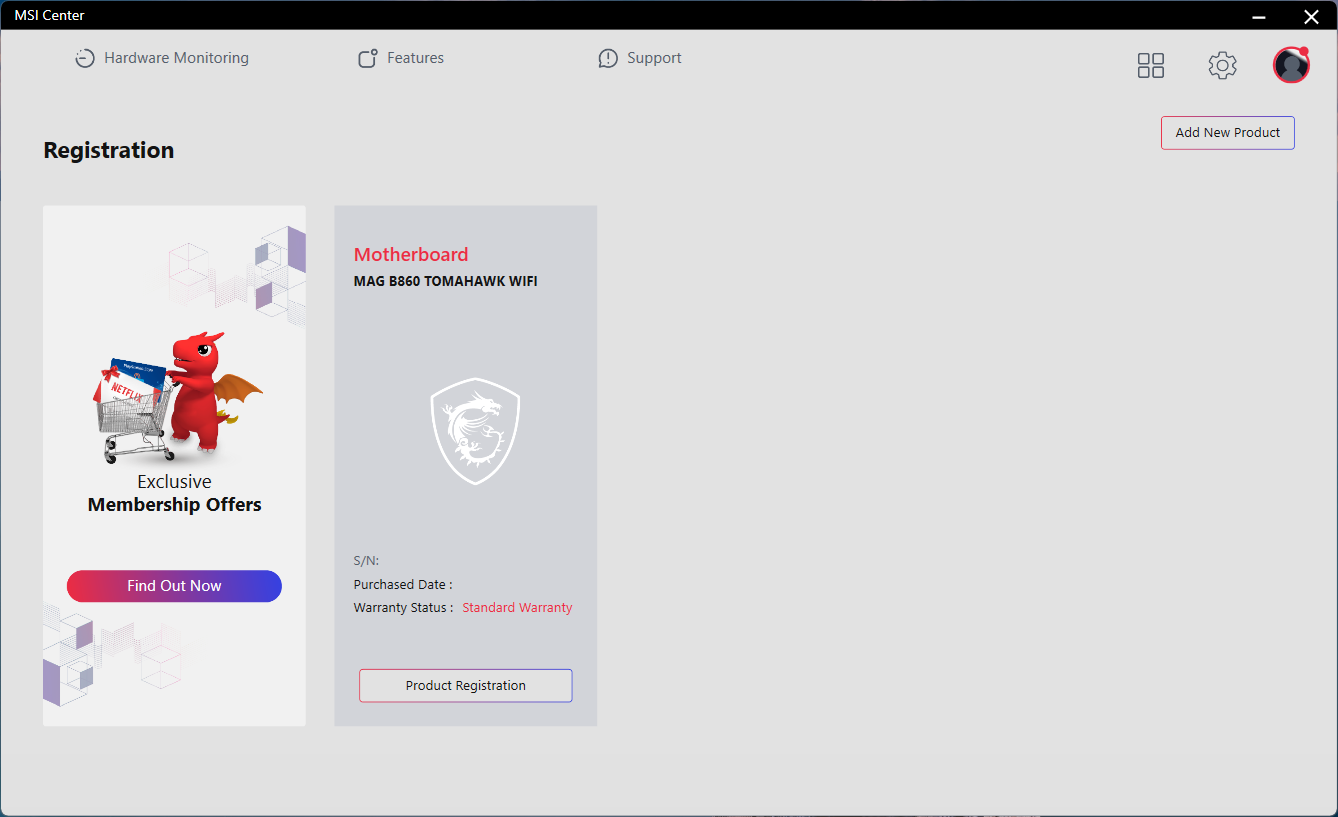

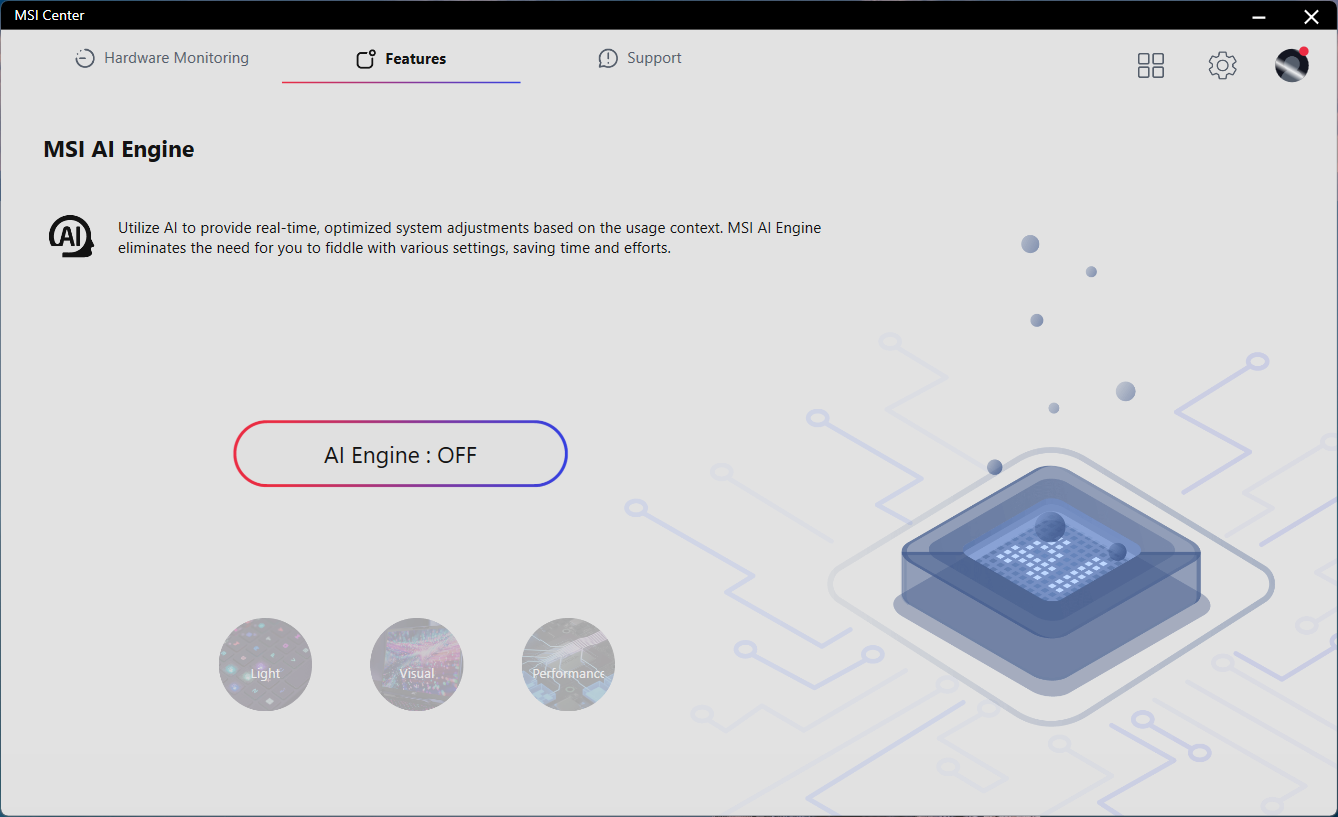

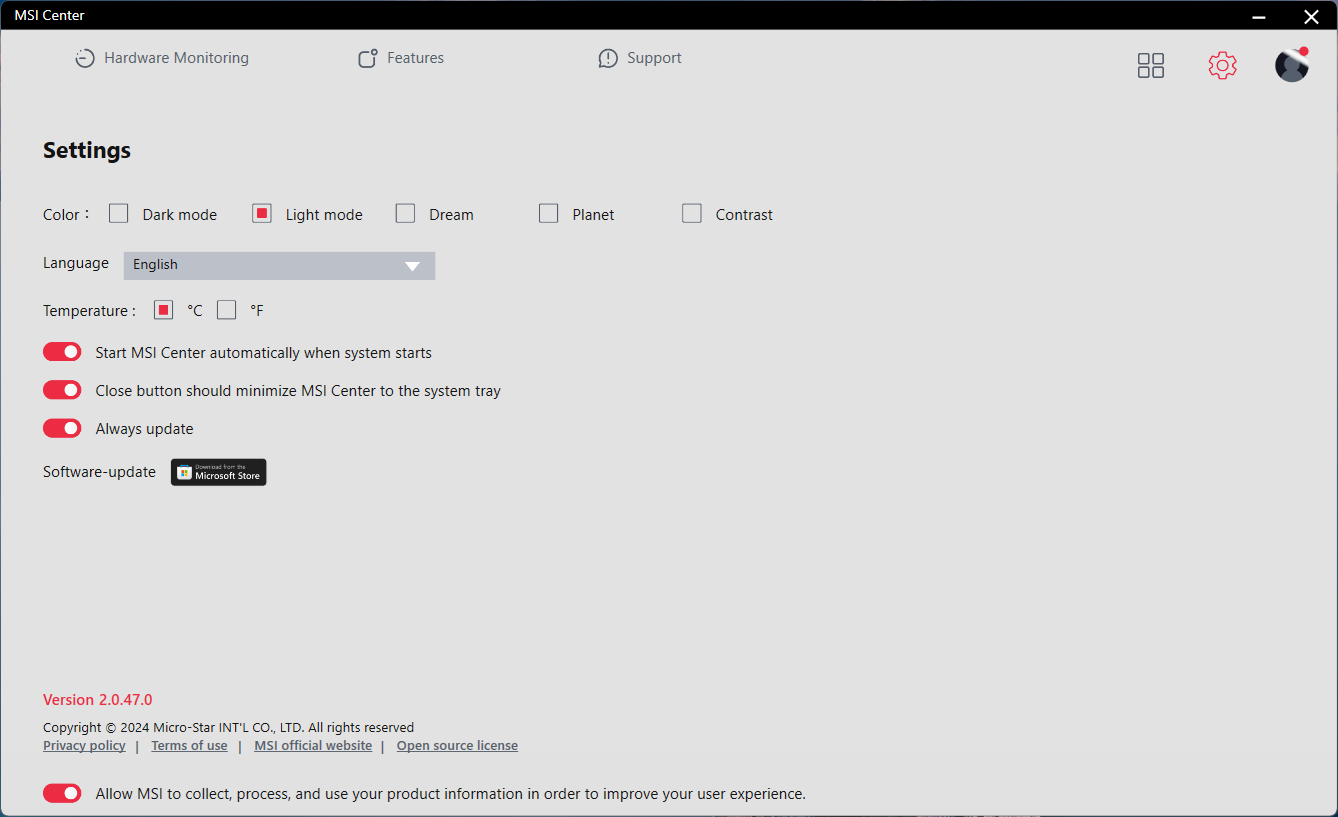

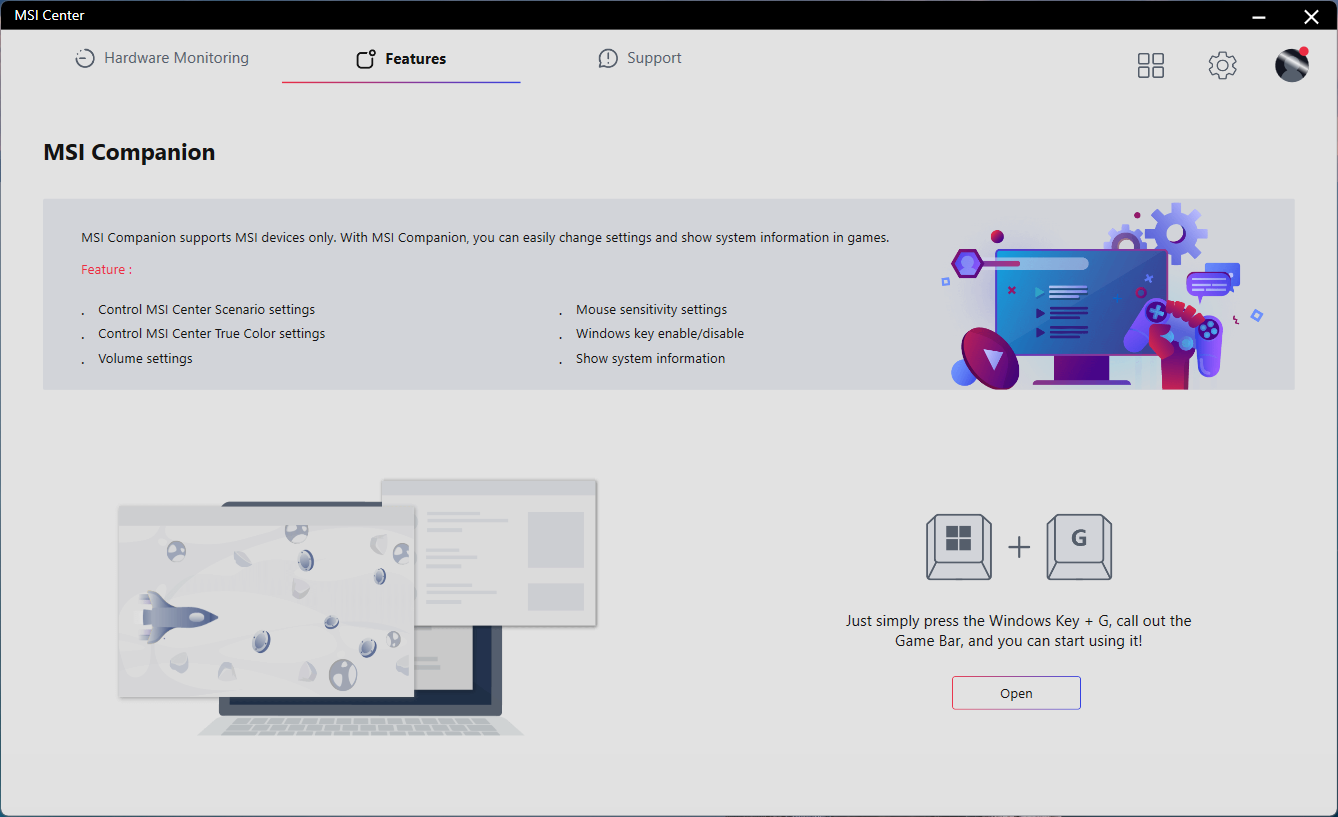

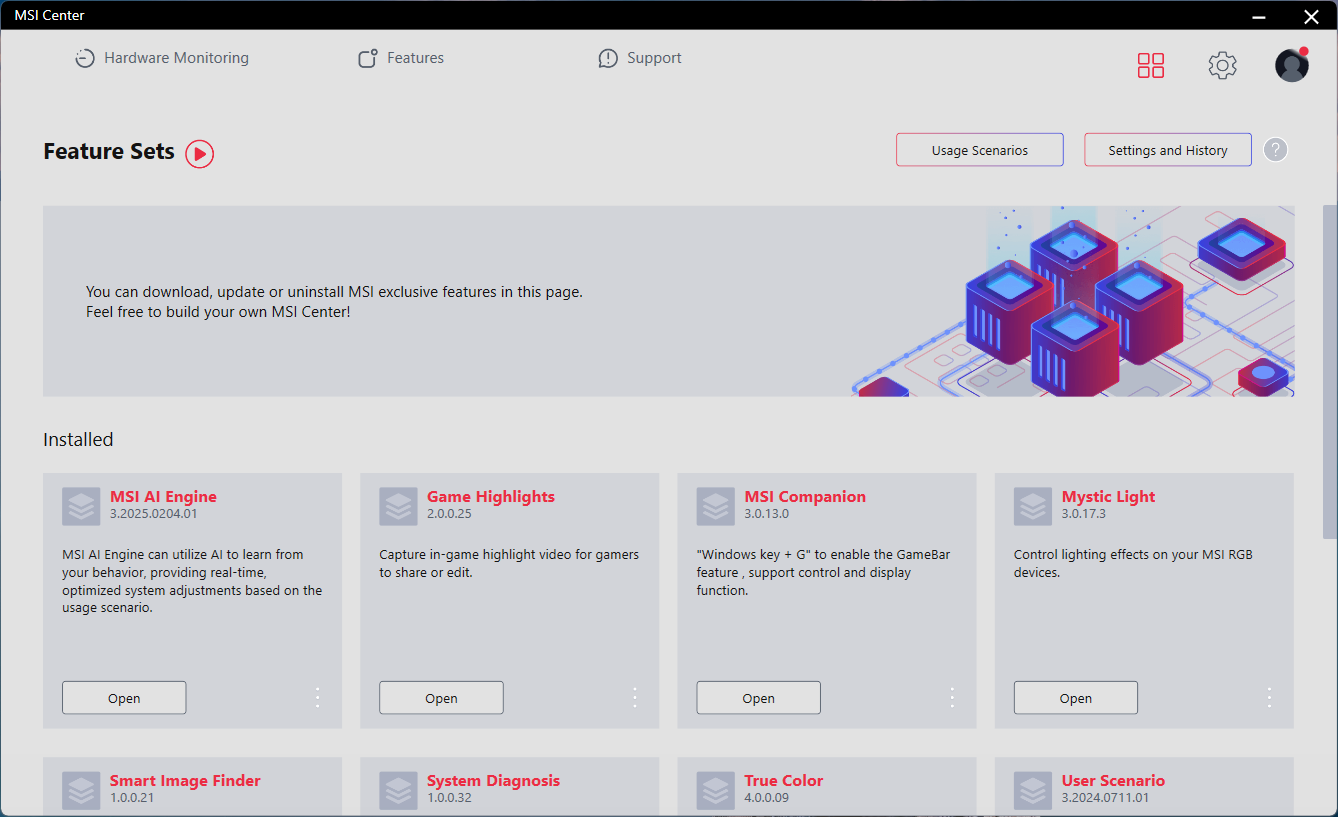

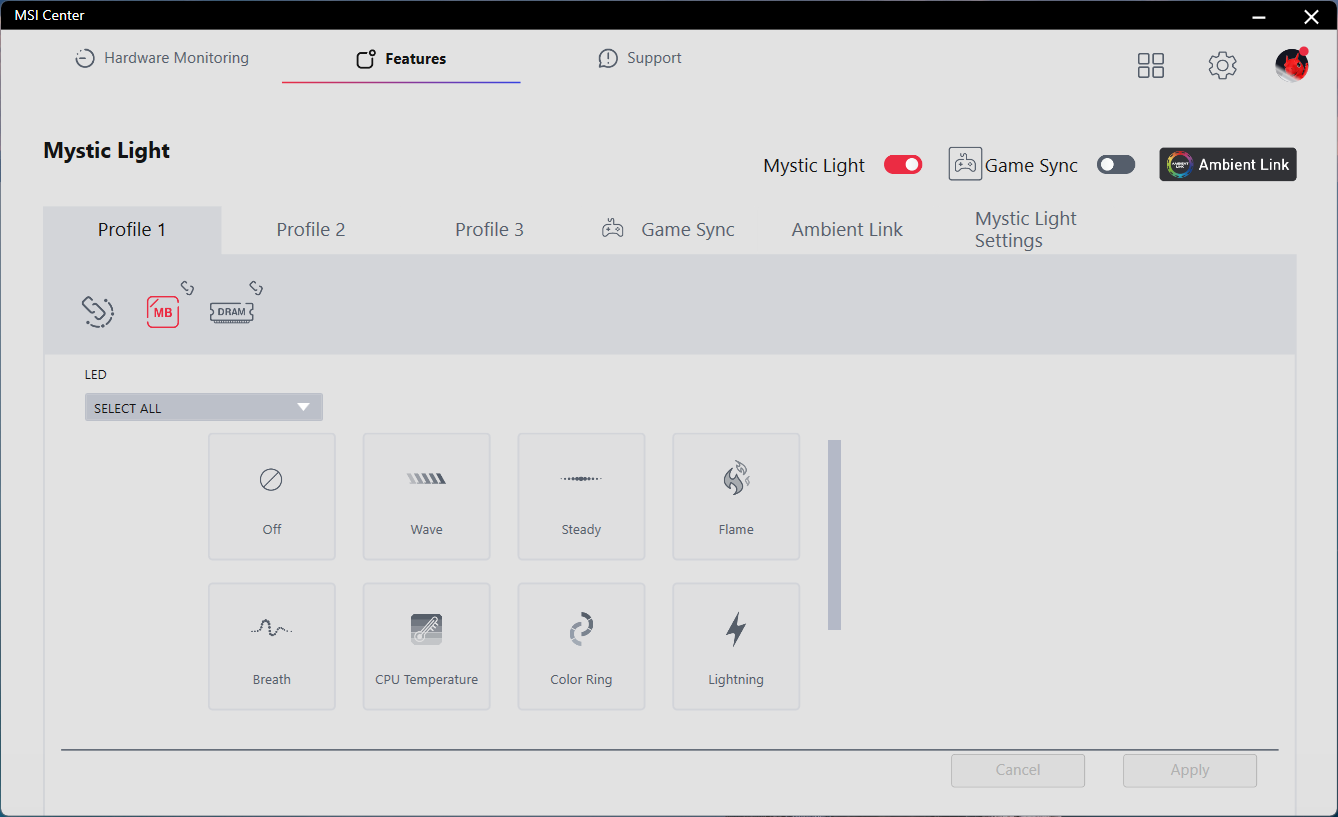

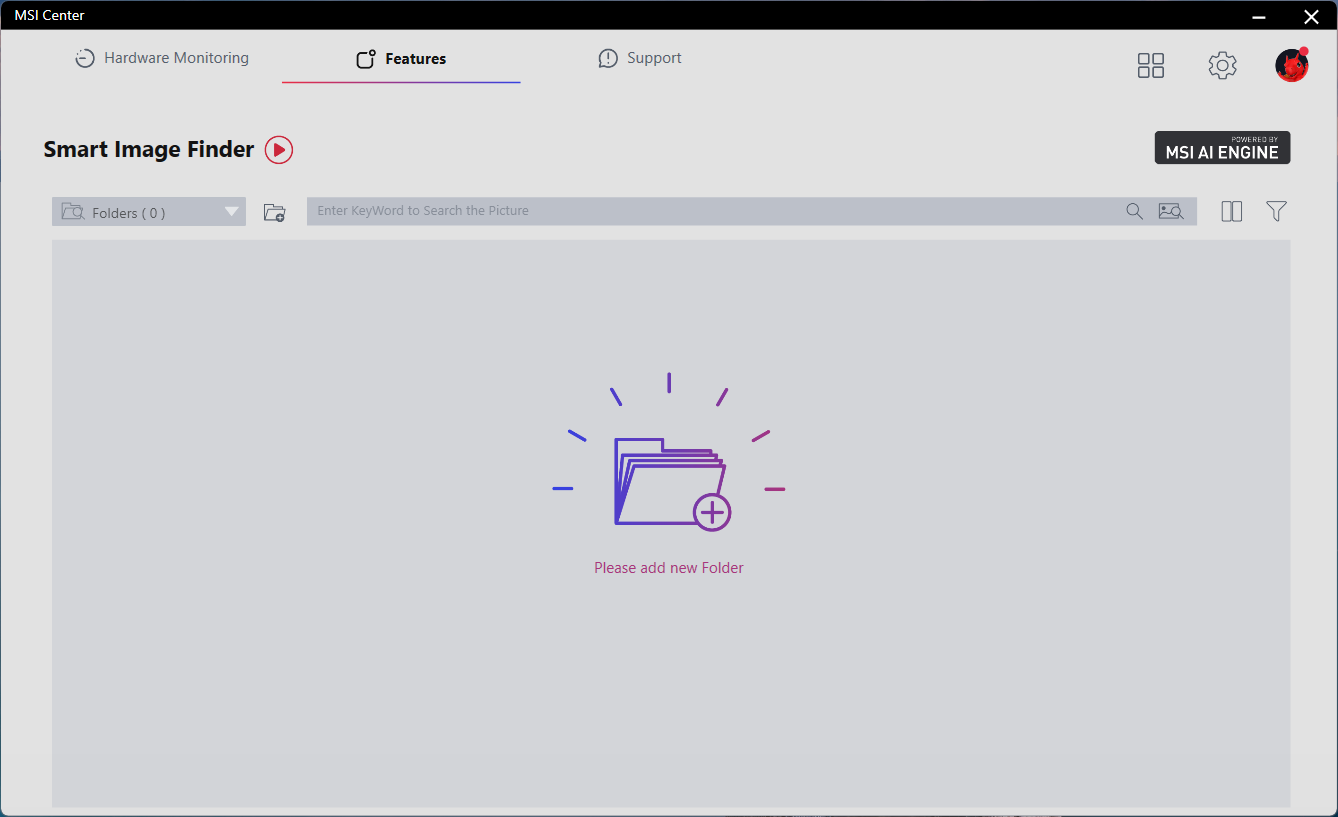

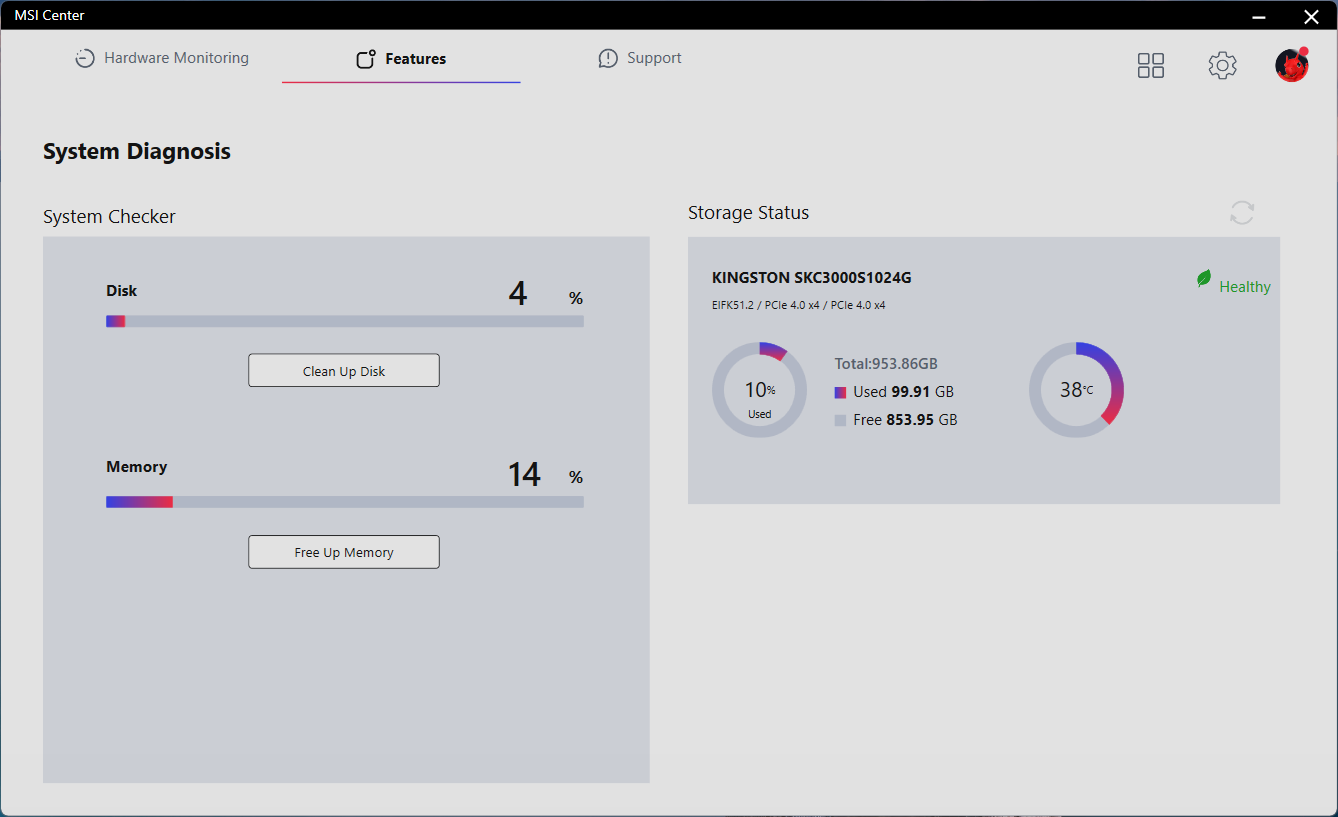

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но при необходимости — превратится в функциональный программный комплекс с богатыми возможностями.
