Платы серии TOMAHAWK на протяжении всего своего существования зарекомендовали себя как сбалансированные универсальные решения среднего класса. И если с последним в сегодняшних украинских реалиях цен гарантированно возникнут вопросы, то со всем остальным этого не должно произойти. Поэтому снаряжаемся не менее сбалансированным AMD Ryzen 7 9700X, и посмотрим достойная ли у нас сегодня гостья.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Характеристики

Производитель MSI
Модель MAG X870 TOMAHAWK WIFI
Чипсет AMD X870
Процессорный разъём Socket AM5 (LGA 1718)
Процессоры AMD Ryzen 3/5/7/9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Память 4 DIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8400+ (OC) МГц
Слоты PCIe 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x16 (x1) — X870
1 x PCI Express 4.0 x16 (x4) — X870
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2280/22110) — CPU
1 x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x2 M.2_3 (Key M, 2260/2280) — X870
1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — X870
Встроенное видеоядро + (в процессоре)
Количество подключаемых вентиляторов 8x 4pin (9x 4pin с учетом проприетарного EZ Conn-Header V2)
Порты PS/2
Порты USB I/O-панель: 2 x USB 4 (40Gbps), 3 x USB 3.2 Gen 1 (Type A), 2 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2 (Type C), 4 x USB 2.0
Контактные группы: 2 x USB 3.2 Gen 1 (4 порта), 2 x USB 2.0 (4 порта), 1 x USB 3.2 Gen 2x2 Type-C (1 порт)
Serial ATA 4 x SATA 6 Гбит/с (X870)
RAID 0, 1, 10 (SATA 6Gb/s, PCIe)
Встроенный звук Realtek ALC4080
S/PDIF +
Сетевые возможности Проводная: 1 x Realtek RTL8126 (5G Ethernet)
Беспроводная: Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM
RGB 3 x Addressable Gen 2
LED RGB Header 3
TPM +
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные функции Lightning USB 40G, EZ PCIe Release, EZ M.2 Shield Frozr II, Extended Heatsink Design, Lightning Gen 5, Quadruple M.2 Connectors, 5G Network Solution, Wi-Fi 7, Audio Boost 5
Стоимость, грн 14 499


Вниманию читателя! У материнской платы имеются особенности в работе некоторых интерфейсов. Слот M2_2 физически отключен при использовании процессоров Ryzen 8300 и 8500. Слот M2_3 физически оперирует лишь x2 линиями. Одновременное использование M2_3 и последнего слота PCIe приведет к переключению этого слота в режим x2. Порты USB4 также разделяют пропускную способность с M2_2, при их одновременном использовании оба будут работать в режиме x2.

Комплект поставки

Плата поставляется в коробке средних размеров, имеющей фирменную полиграфию серии MSI Arsenal Gaming.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Ключевая информация, технические характеристики, а также изображение самой платы собраны на обратной стороне коробки.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

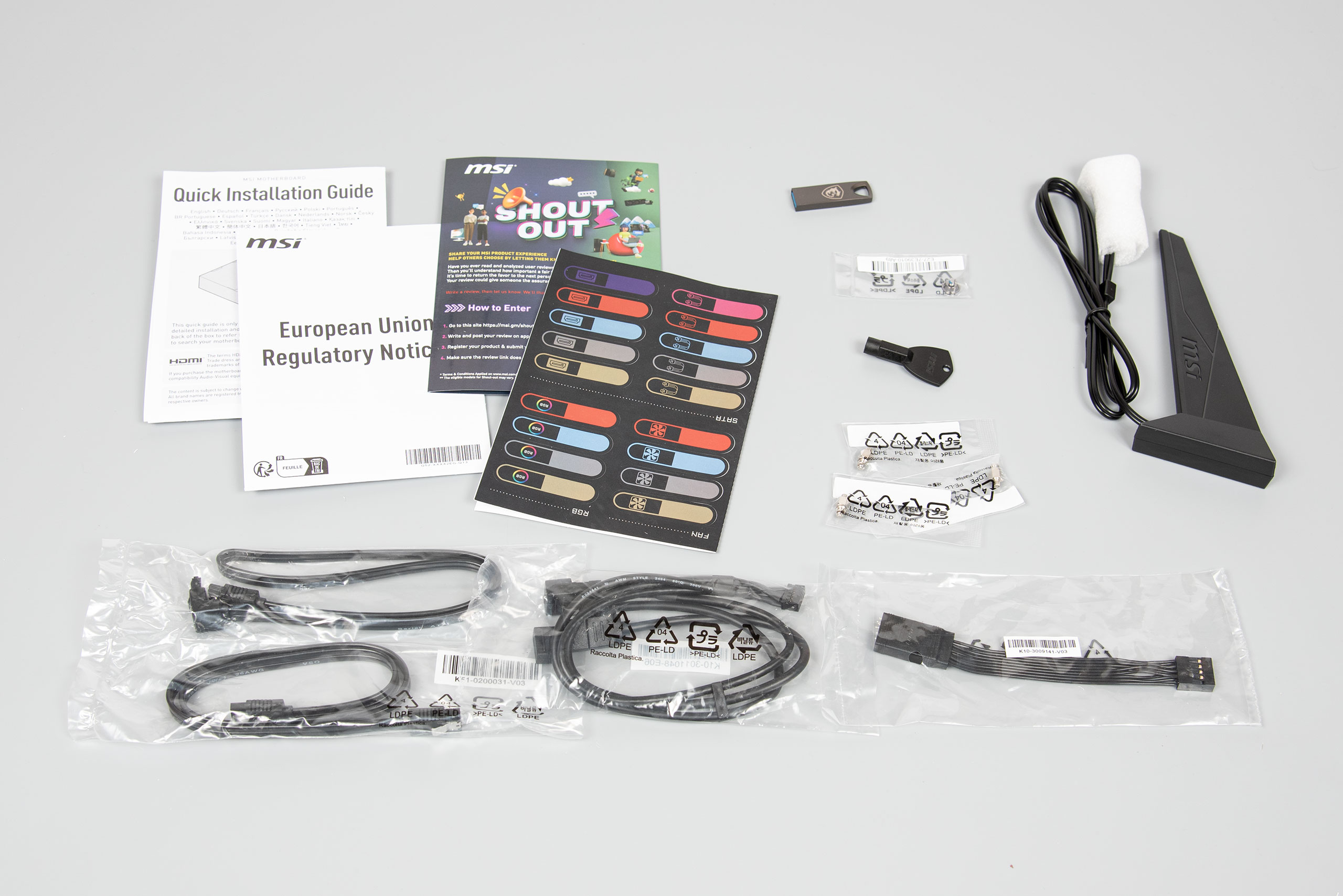

Комплектация:

  • инструкция быстрого старта, гарантия и прочее;
  • комплект наклеек;
  • флеш-драйв емкостью 32 ГБ с комплектными драйверами и ПО;
  • болты и стойки M.2 с ключом для их монтажа/демонтажа;
  • кабель-удлинитель FRONT_PANEL;
  • внешняя EZ Wi-Fi антенна с магнитной платформой;
  • EZ Conn-cable V2 для подключения вентиляторов RGB LED;
  • два SATA-кабеля с металлическими защелками (один из них угловой).

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Внешний вид

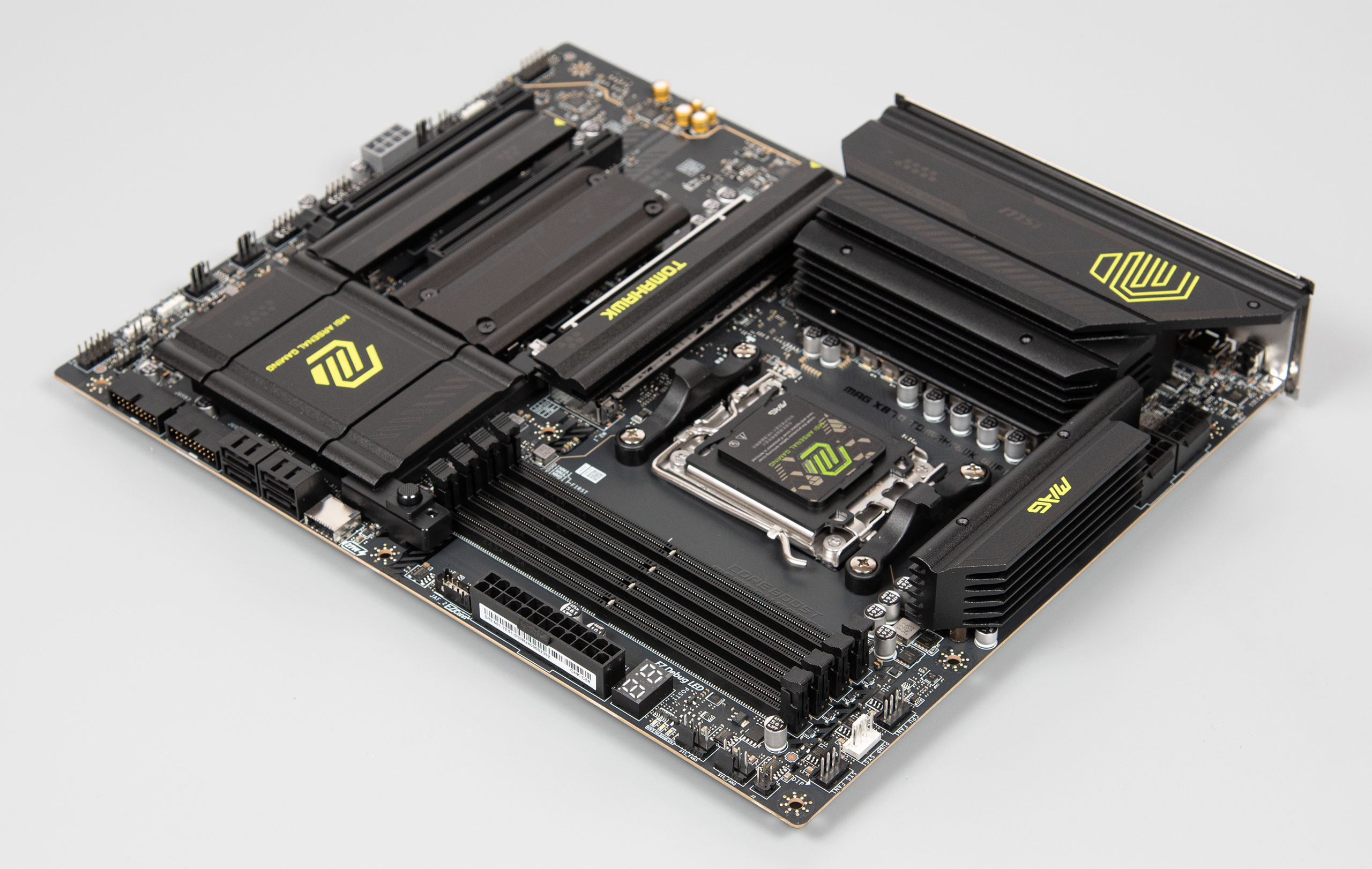

Традиционная для изделий TOMAHAWK, минималистичная цветовая гамма темных оттенков с нотками лаймового без интегрированного RGB. Часть текстолита накрыта радиаторами охлаждения M.2.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

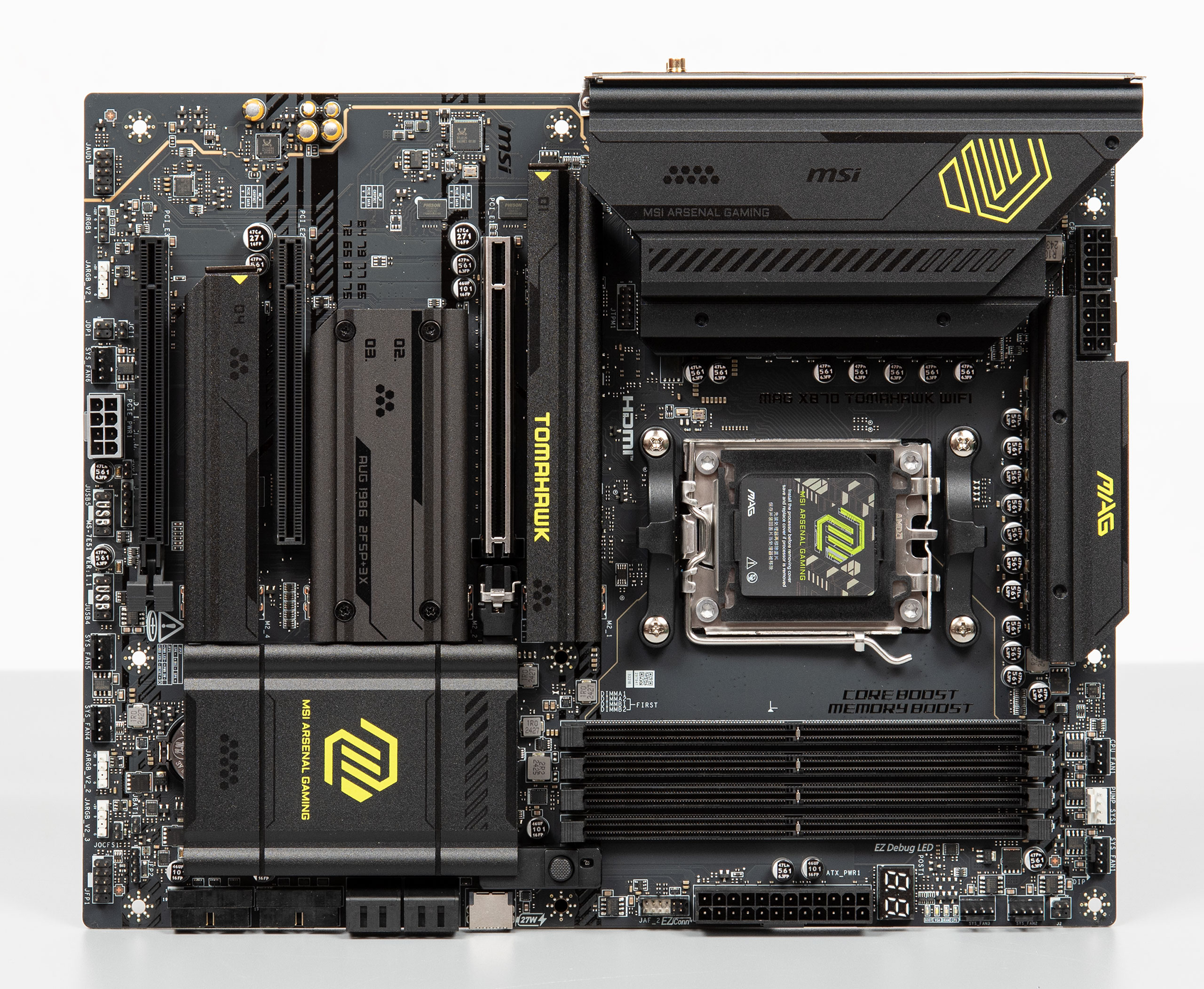

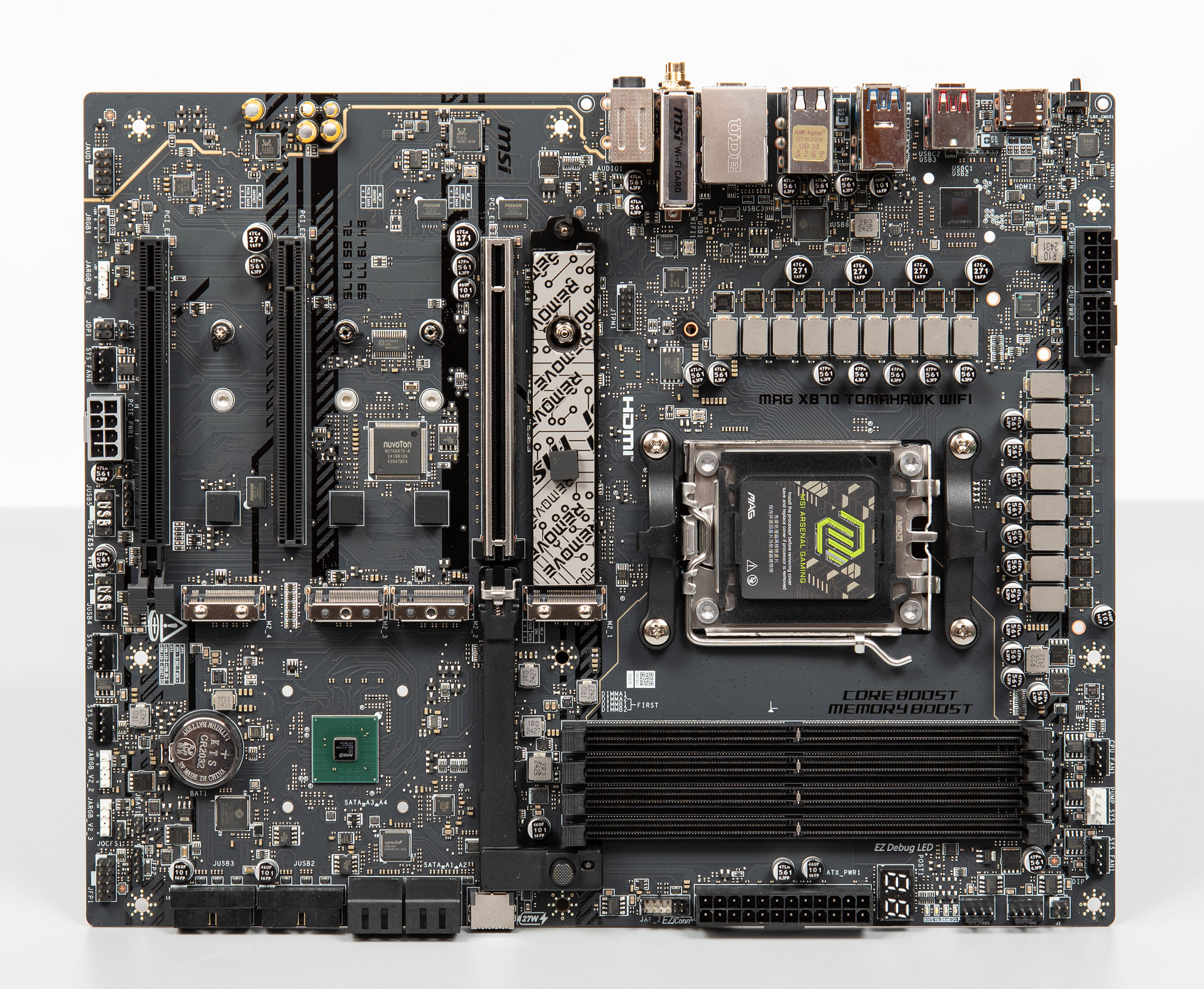

Без «излишеств» плата имеет вот такой вид:

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

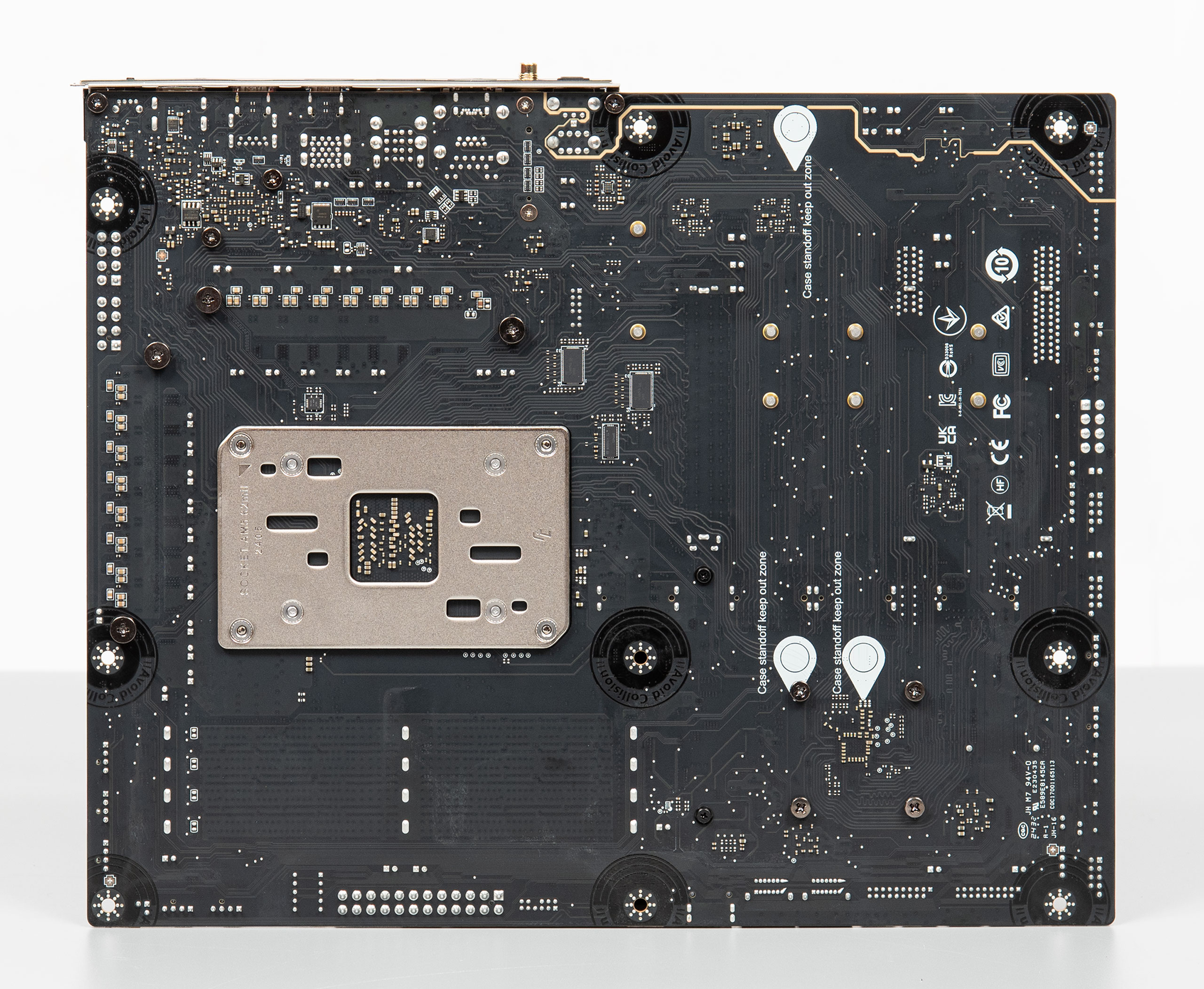

Обратная сторона не примечательна ничем особенным.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

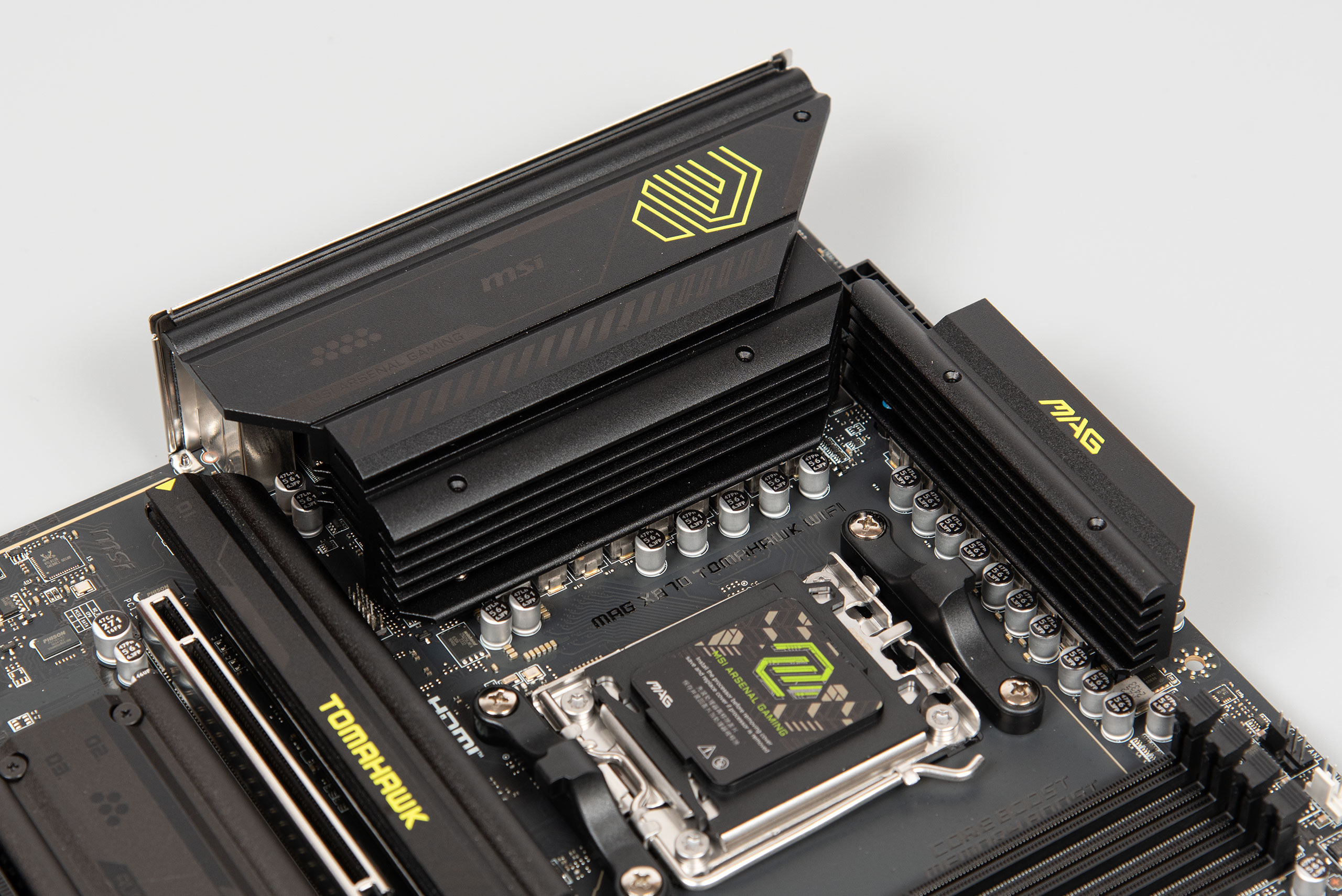

VRM охлаждается двумя отдельными радиаторами, контактирующими с силовыми элементами через термопрокладки и фиксирующимися на два винта каждый. Один из радиаторов расширен до зоны I/O.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

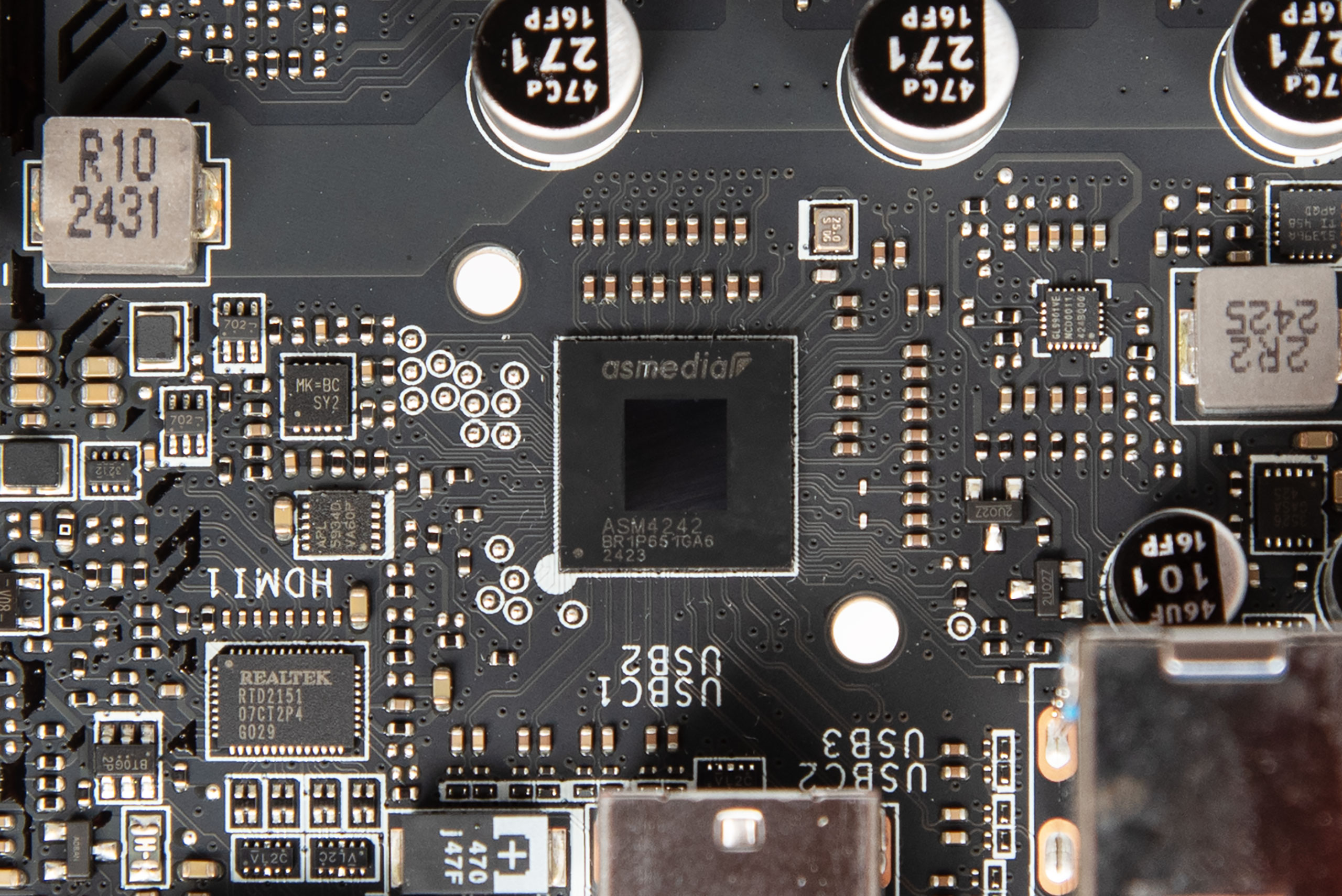

Кроме того, в наличии дополнительный компактный радиатор для охлаждения контроллера USB4 — производитель отдал предпочтение решению ASMedia ASM4242.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

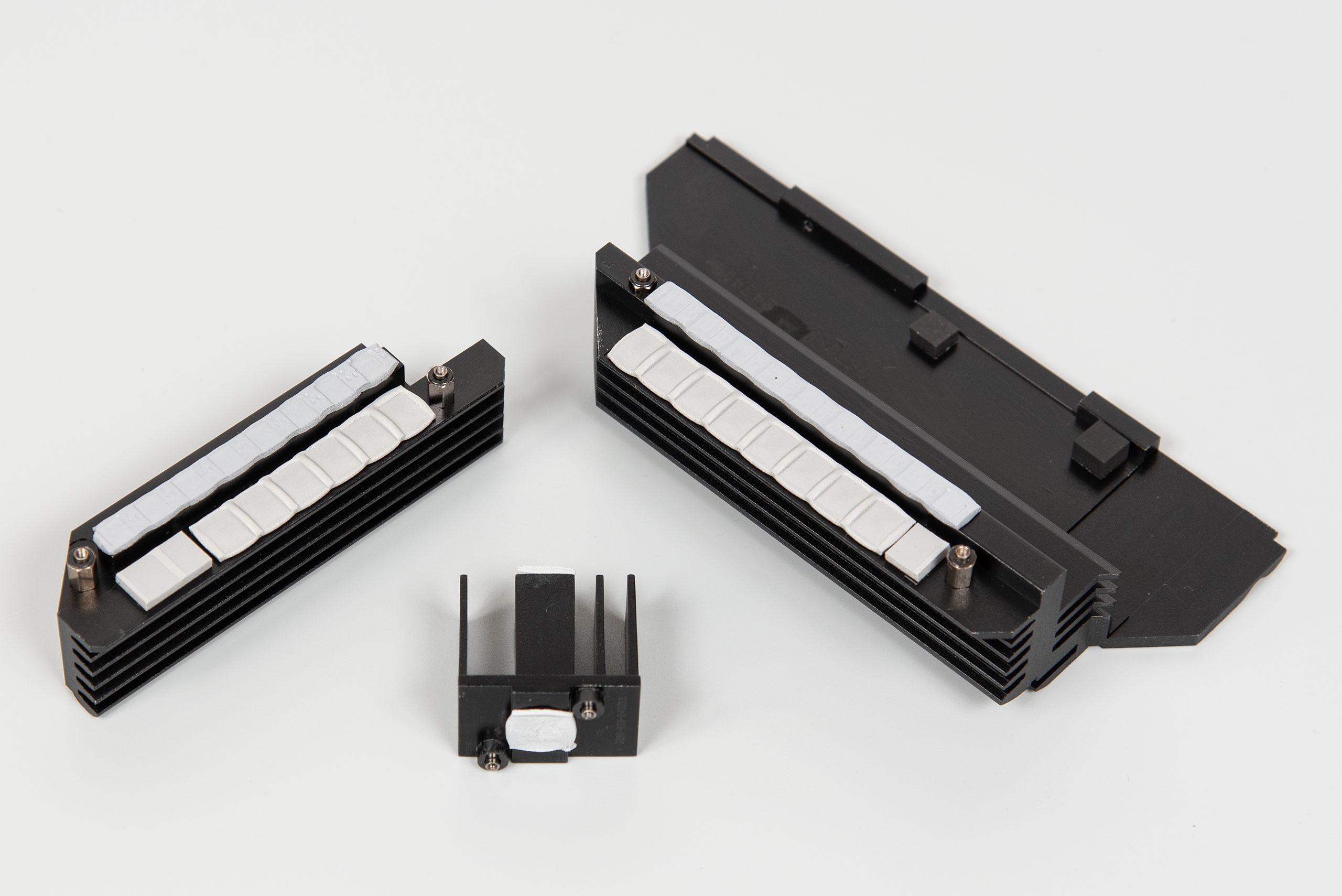

Вот так выглядят радиаторы этой зоны в разборе:

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

VRM выполнен по схеме 14+2+1, что, на первый взгляд, выглядит как минимализм на фоне продуктов LGA 1851, но не спешите готовить помидоры. Процессорная группа управляется ШИМ-контроллером Monolithic Power Systems MP2857, сюда входят 14 силовых элементов MP87670, рассчитанных на 70 А (производитель заявляет 80 А). SoC управляется двухканальным ШИМ-контроллером Richtek Technology RT3672EE и набрана еще двумя силовыми элементами MP87670. MISC обслуживает один Alpha and Omega Semiconductor AOZ5516QI, который рассчитан на 55 А. Питание процессора обеспечивается двумя коннекторами EPS12V.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

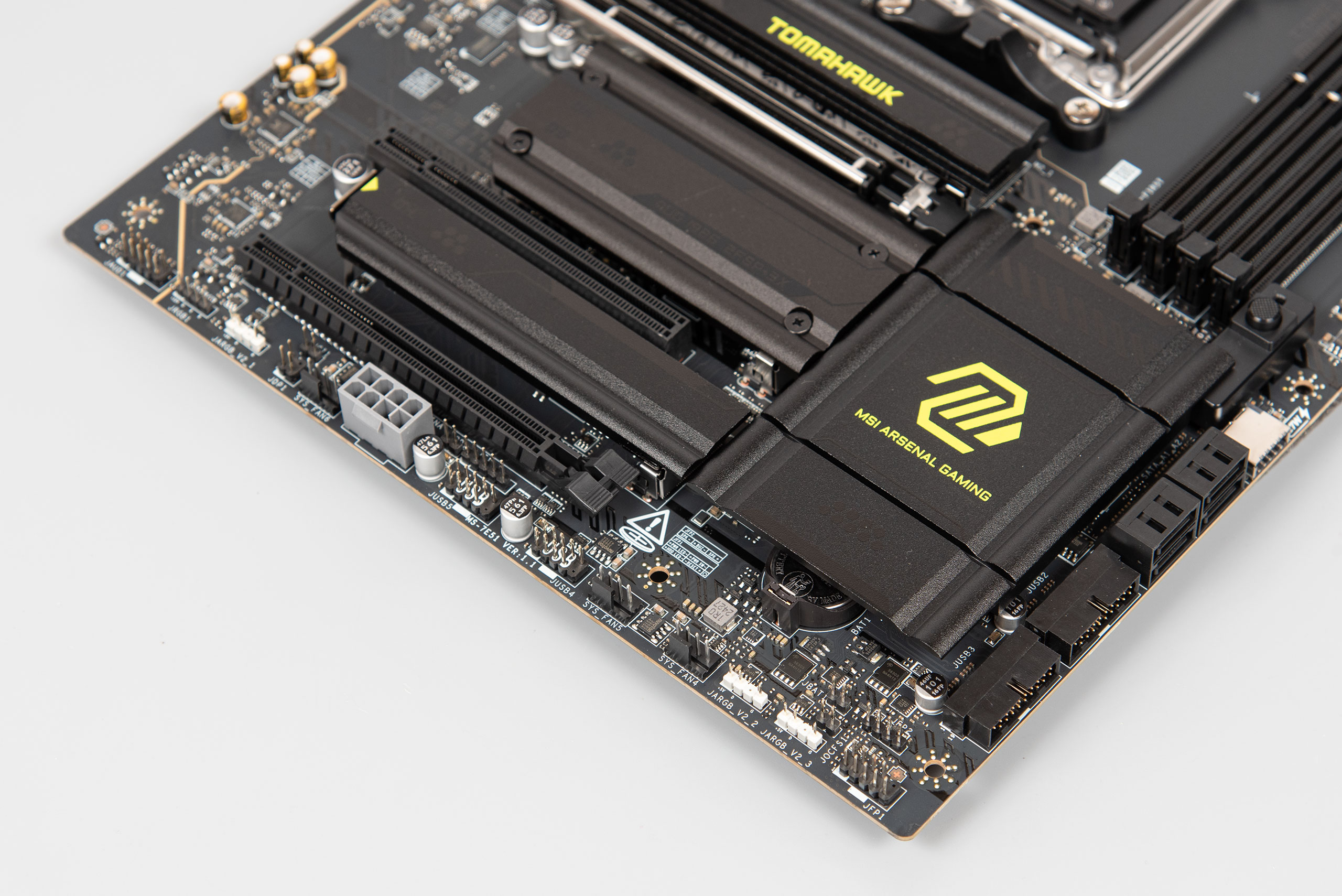

Чипсет находится в традиционном для себя месте справа. Он охлаждается длинным радиатором, который фиксируется на четыре винта и контактирует с кристаллом через термопрокладку.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Над этим радиатором находится механизм быстрой разблокировки главного слота EZ PCIe Release. Механизм имеет два состояния: разблокирован и заблокирован. Поэтому если нужно установить видеокарту пользователь нажимает кнопку, разблокируя слот, вставляет видеокарту, и нажимает еще раз для блокировки.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

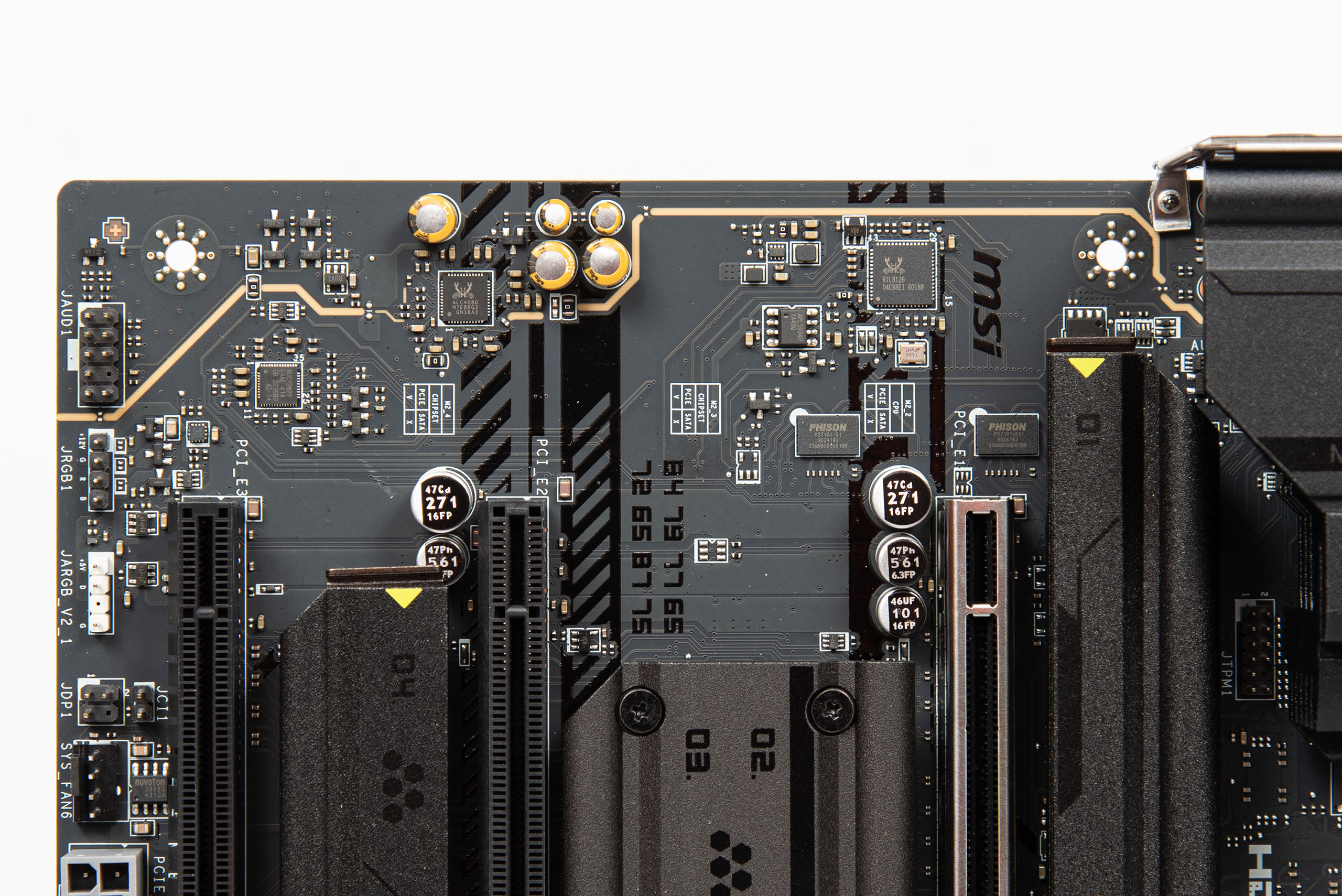

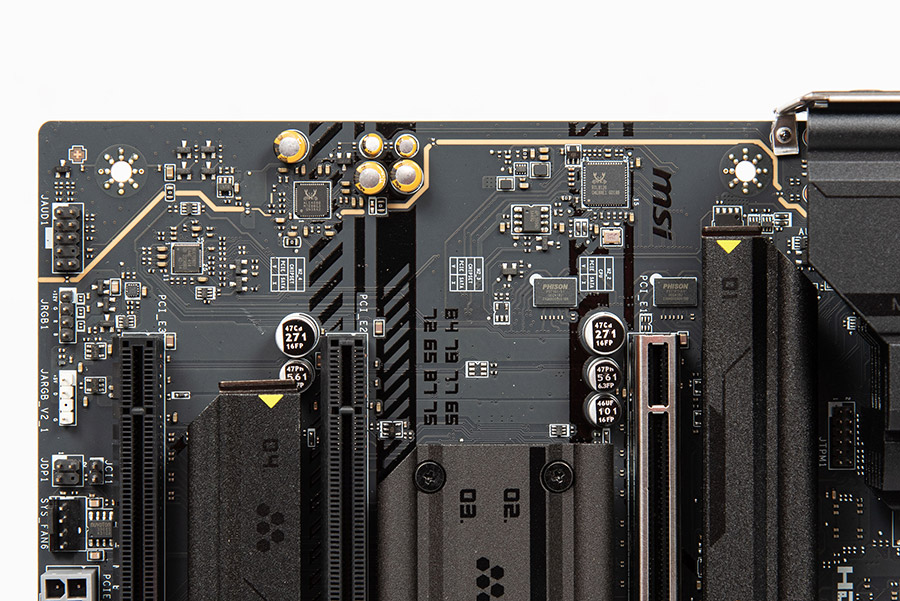

Аудиозона отделена от основной части текстолита. Используется аудио-кодек Realtek ALC4080.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

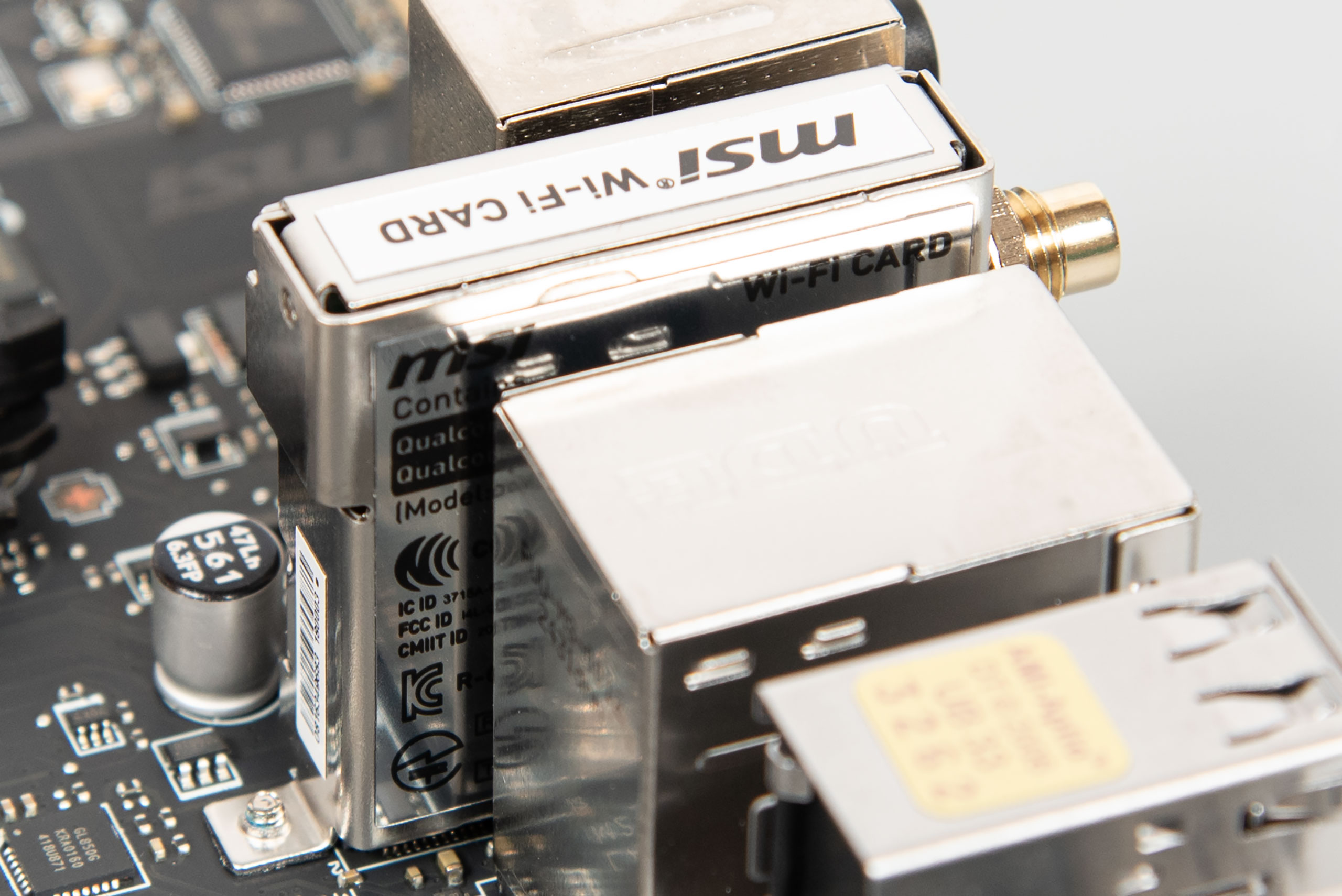

Беспроводная сеть традиционно реализована на базе предустановленного модуля M.2 key E. Используется Qualcomm FastConnect 7800, обеспечивающий работу Wi-Fi 7, а также Bluetooth 5.4. Проводную сеть 5G Ethernet обслуживает Realtek RTL8126.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

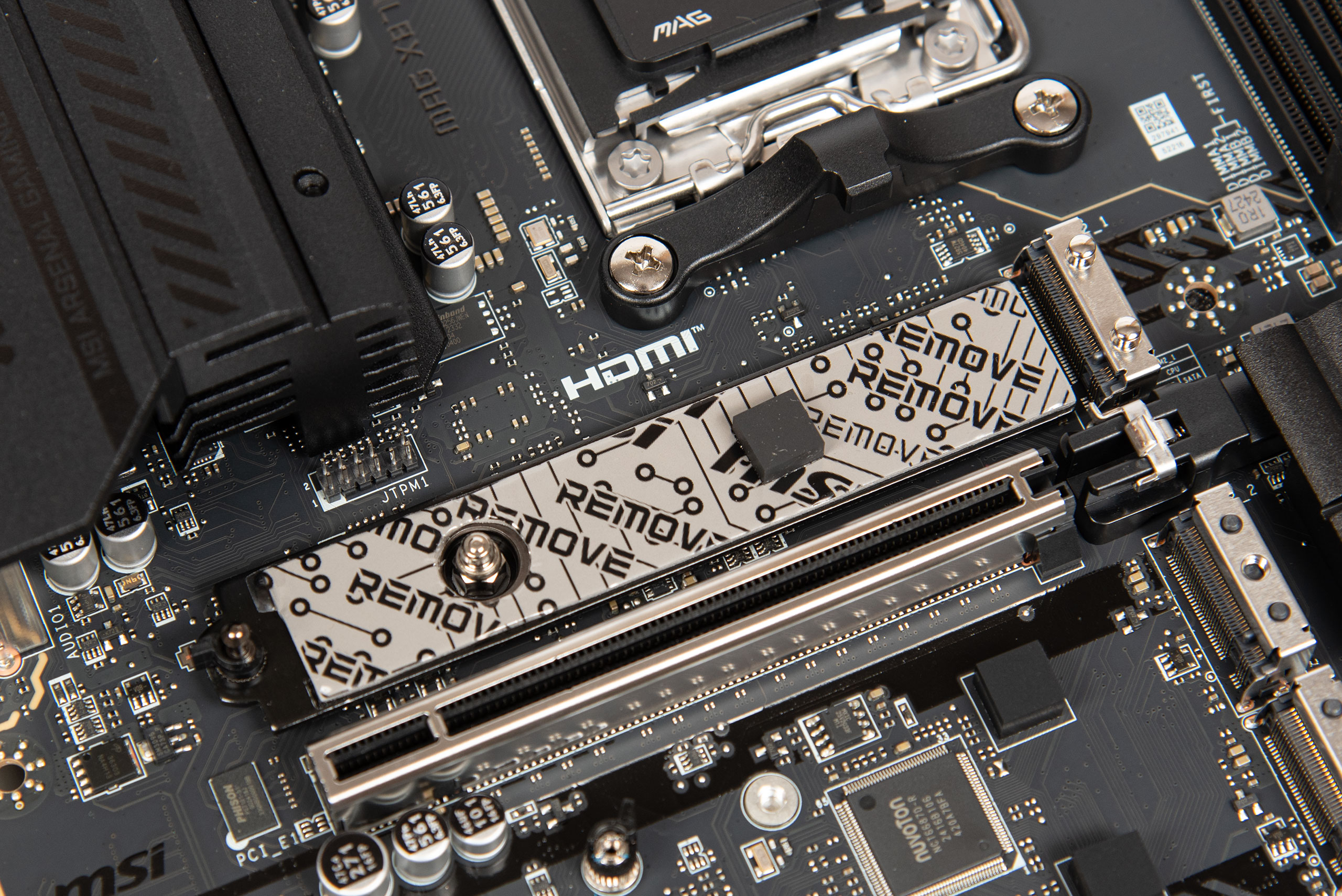

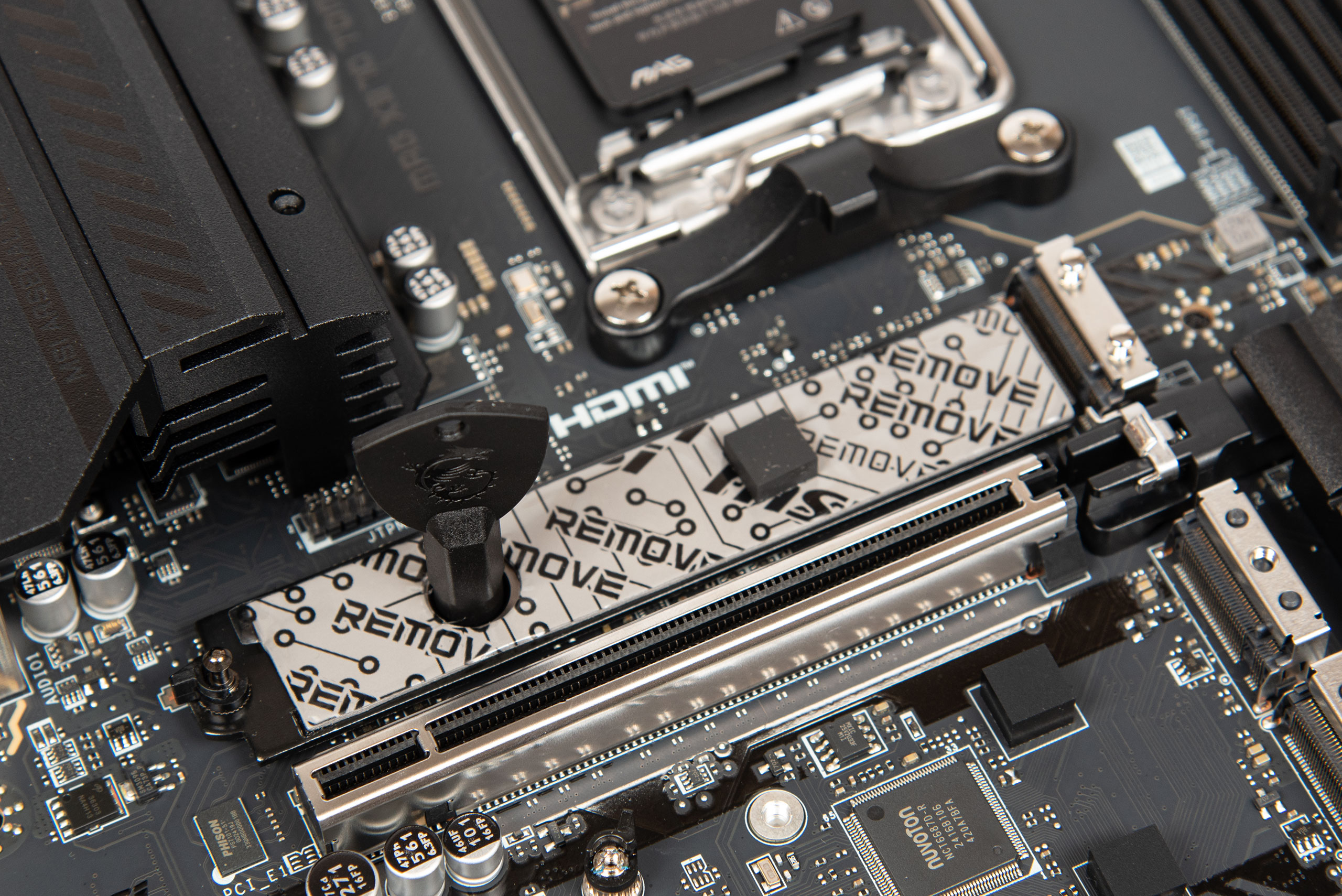

Главный слот M.2 имеет механизм установки голыми руками EZ M.2 Shield Frozr II.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Для установки механизмов фиксации в комплекте предусмотрен соответствующий инструмент-ключ.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

В сумме плата способна принять на борт до четырех M.2-накопителей и обеспечить каждого радиатором для улучшения температурного режима.

  • M2_1 работает на скорости PCIe 5.0 x4. Совместим с размерами 2280/22110 (Key M). Подключен к CPU;
  • M2_2 работает на скорости PCIe 5.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к CPU;
  • M2_3 работает на скорости PCIe 4.0 x2. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету;
  • M2_4 работает на скорости PCIe 4.0 x4. Совместим с размерами 2260/2280 (Key M). Подключен к чипсету.
Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

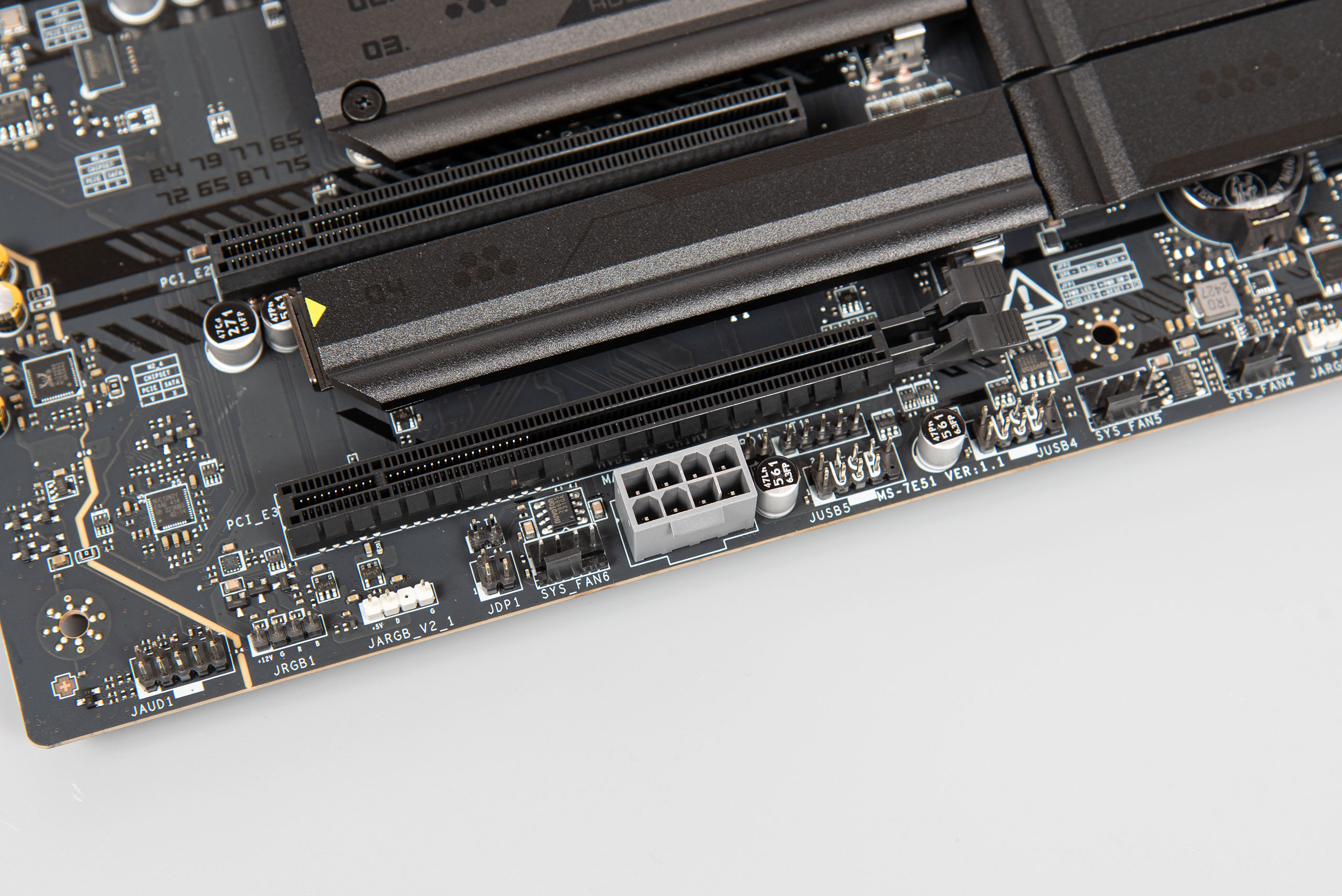

Теперь касаемо контактных групп и других элементов на текстолите. Снизу слева расположена контактная группа JAUD1 (HD_AUDIO), коннектор JRGB1 (RGB 12V), коннектор JARGB_V2 (RGB 5V), датчик открытия шасси, коннектор вентилятора, две контактные группы USB 2.0.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

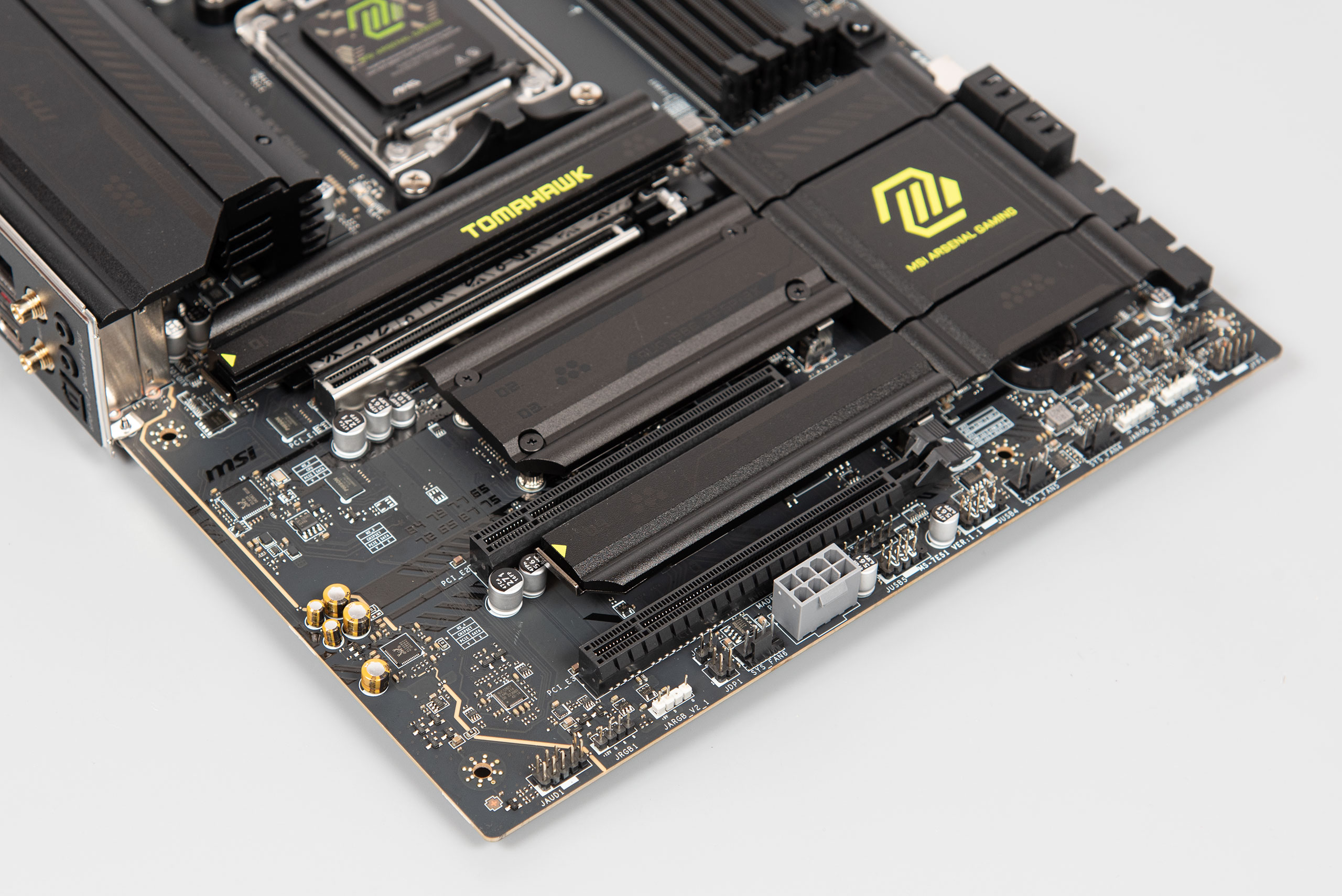

Обратить внимание на себя заставляет дополнительный коннектор питания PCIe 8-pin — на сегодняшний день он уже не предназначен для дополнительного питания слотов PCIe для CrossFire/SLI как раньше, а предназначен для дополнительного питания USB4.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

Снизу справа расположены еще два коннектора вентиляторов, два JARGB (RGB 5V), традиционная контактная группа FRONT_PANEL, джампер JBAT (CLEAR_CMOS), джампер JOCFS1 (функция Safe Boot). Также неподалеку под радиатором чипсета расположена батарейка CMOS, прямого доступа к ней нет, придется снимать чипсетный радиатор.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

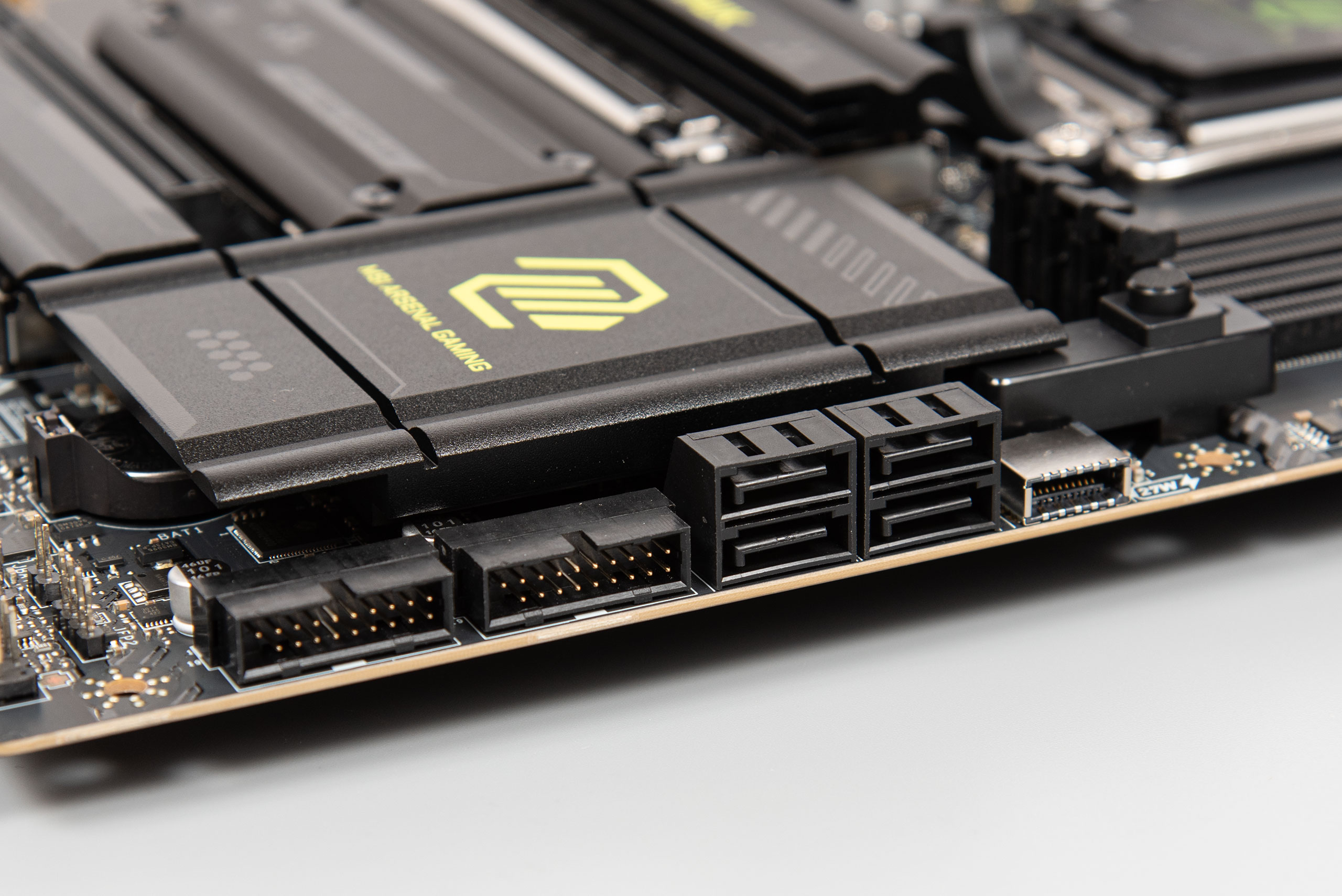

Под углом 90 градусов выведены две контактные группы USB 3.2 Gen 1, USB 3.2 Gen 2x2 Type C, а также четыре SATA-порта.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

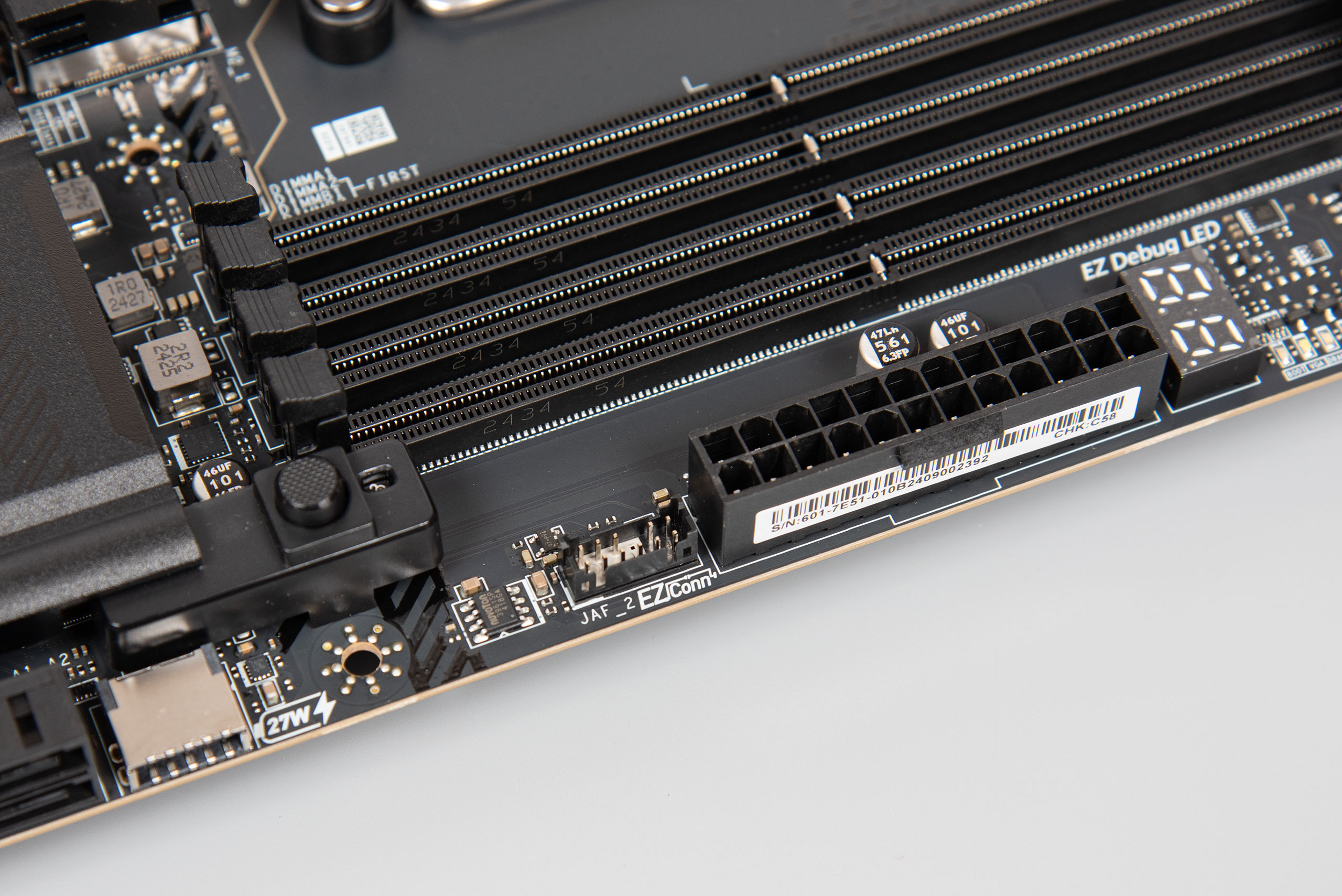

Выше расположен JAF_V2 (EZ Conn-Header V2), который предназначен для того самого кабеля EZ Conn-cable из комплекта. С его помощью контактная группа конвертируется в три выхода: RGB 5V, USB 2.0, коннектор вентилятора. Эта группа предназначена для подключения фирменных модульных вентиляторов вроде MPG EZ120 ARGB.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

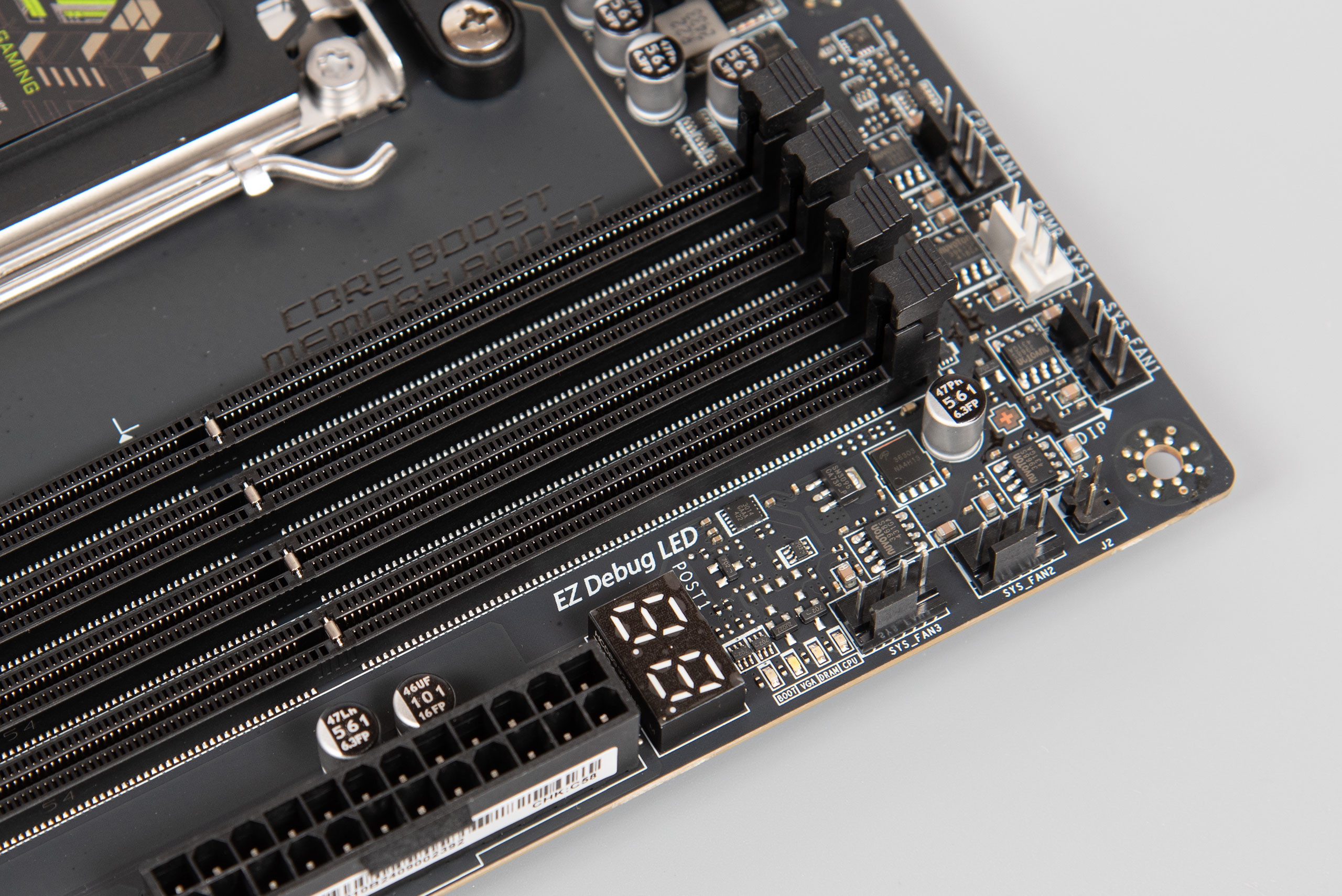

Справа сверху и сбоку расположены пять коннекторов вентиляторов. Здесь также расположена диагностическая зона прохождения POST, светодиоды EZ Debug LED, а также дисплей EZ Digi-Debug LED показывающий прогресс загрузки и помогающий в поиске проблем. Когда система успешно прошла POST, этот дисплей автоматически переключается в режим отображения текущей температуры процессора.

Слоты оперативной памяти стандартные и ничем не примечательные. Они имеют защелки с обеих сторон.

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5

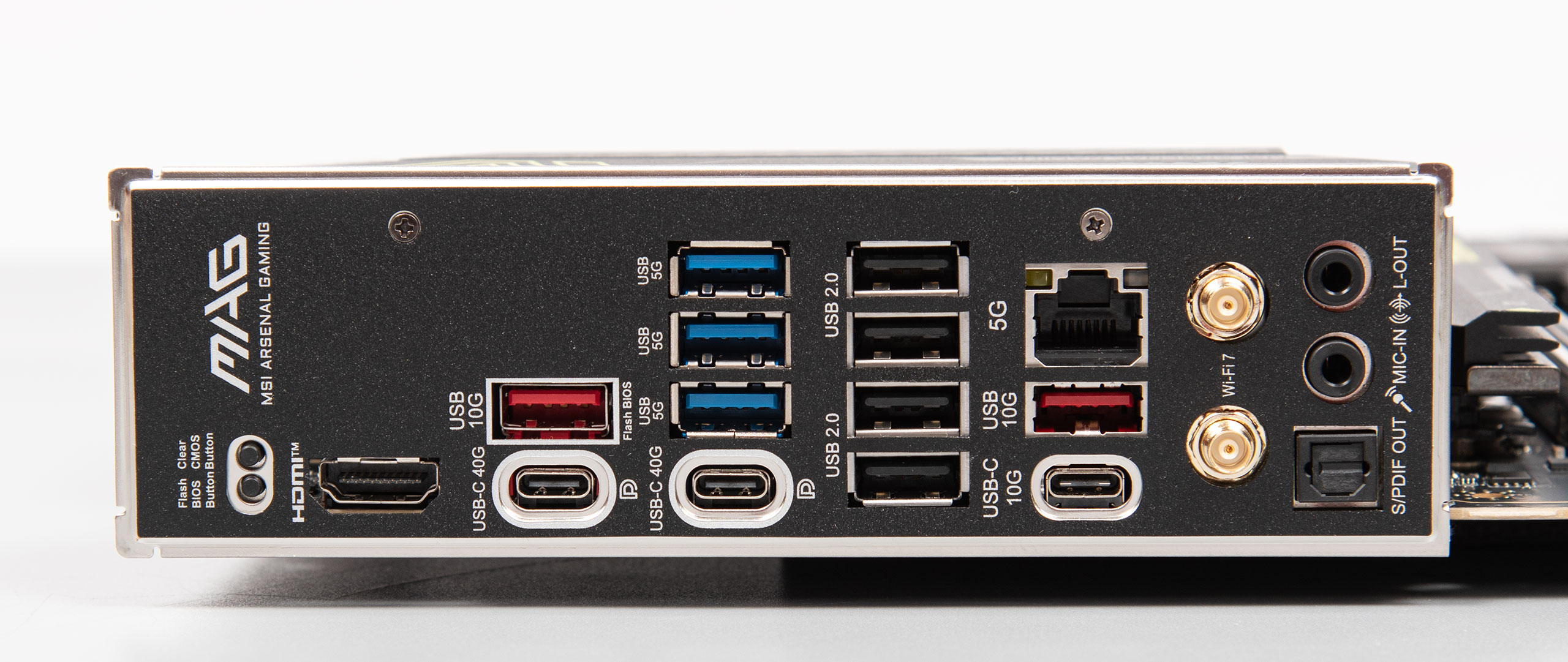

I/O-панель имеет предустановленную заглушку. Из нетипичного здесь находится кнопка Clear CMOS и Flash BIOS. Из традиционного здесь расположены:

  • x1 HDMI 2.1;
  • x2 USB 4 (есть поддержка DisplayPort 1.4a);
  • x2 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2 (Type C);
  • x3 USB 3.2 Gen 1 (Type A);
  • x4 USB 2.0;
  • x1 5G Ethernet;
  • x2 SMA/EZ Antenna;
  • x1 S/PDIF OUT.
  • x2 Mini Jack (Mic in, Line out).

Обзор и тестирование материнской платы MSI MAG X870 TOMAHAWK WIFI для платформы AMD Socket AM5
