Возможности UEFI

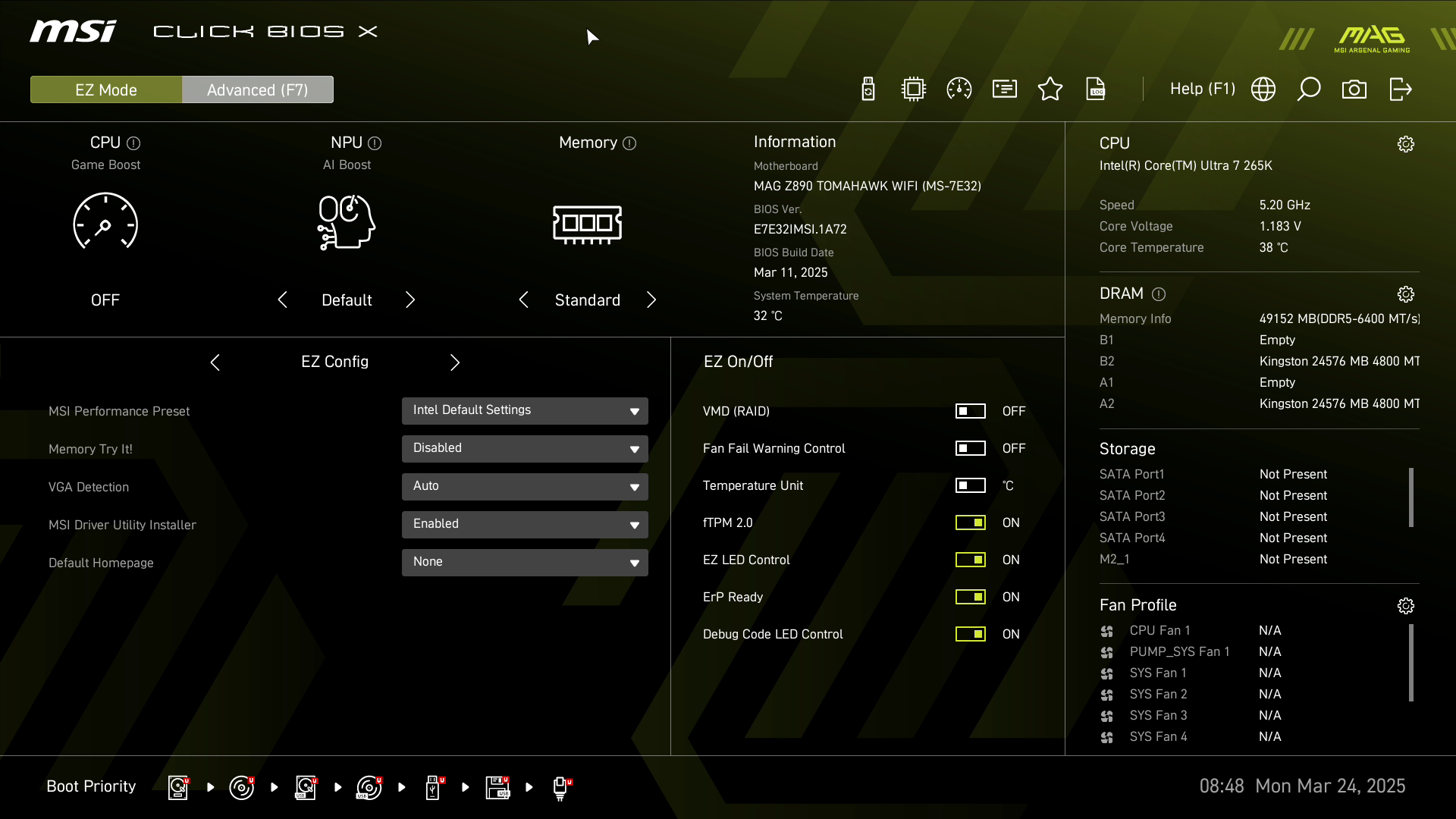

Материнская плата MAG Z890 Tomahawk WIFI управляется через интерфейс MSI Click BIOS X. Как и большинство других реализаций он может оперироваться в режимах EZ Mode и Advanced Mode. EZ Mode позволяет получить отчет по интерфейсам, слотам, портам и так далее. Можно в один клик разогнать NPU в заготовленных режимах, использовать XMP-профиль оперативной памяти в случае его присутствия. Здесь же можно установить приоритет загрузки с накопителей или сети.

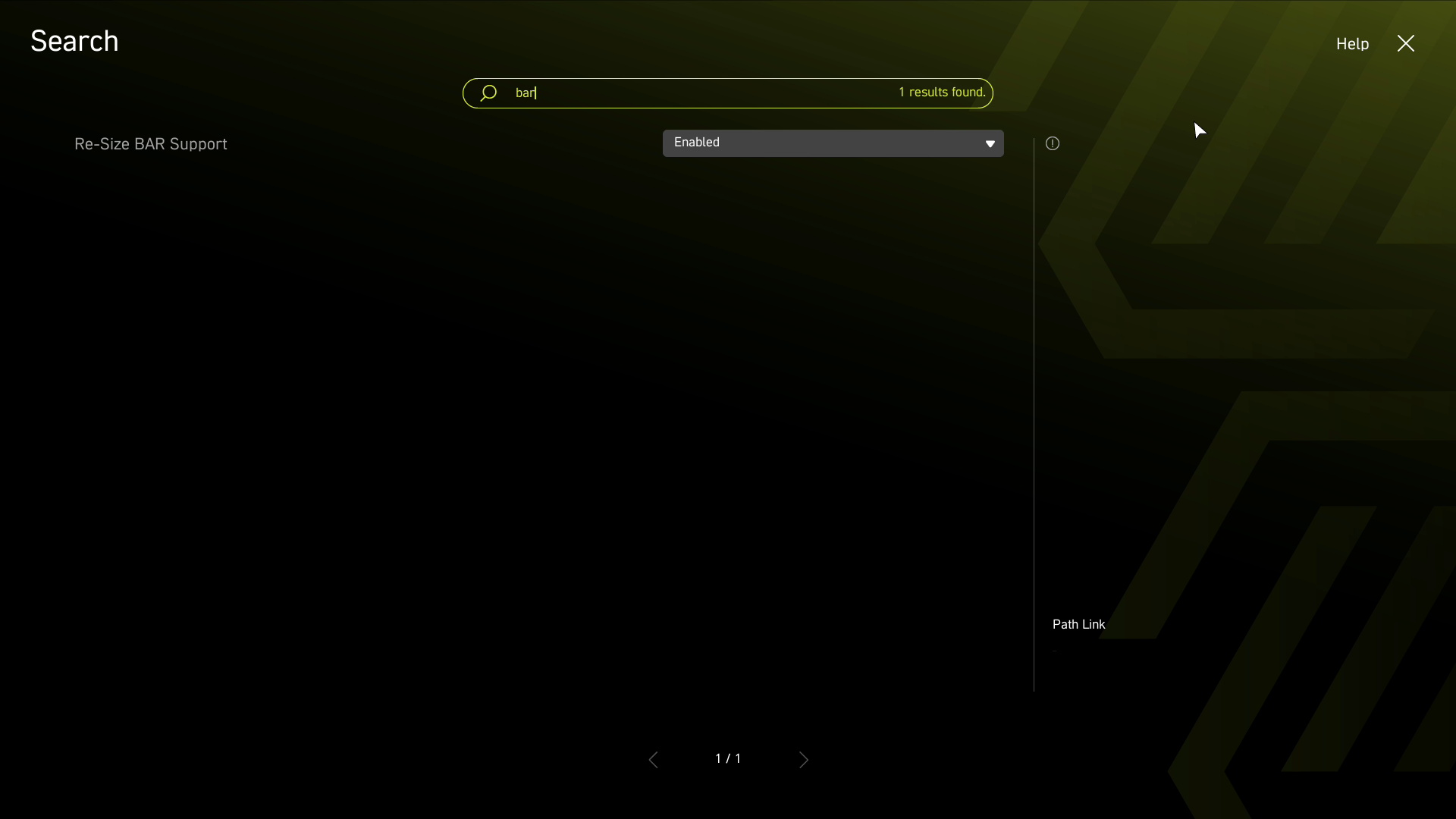

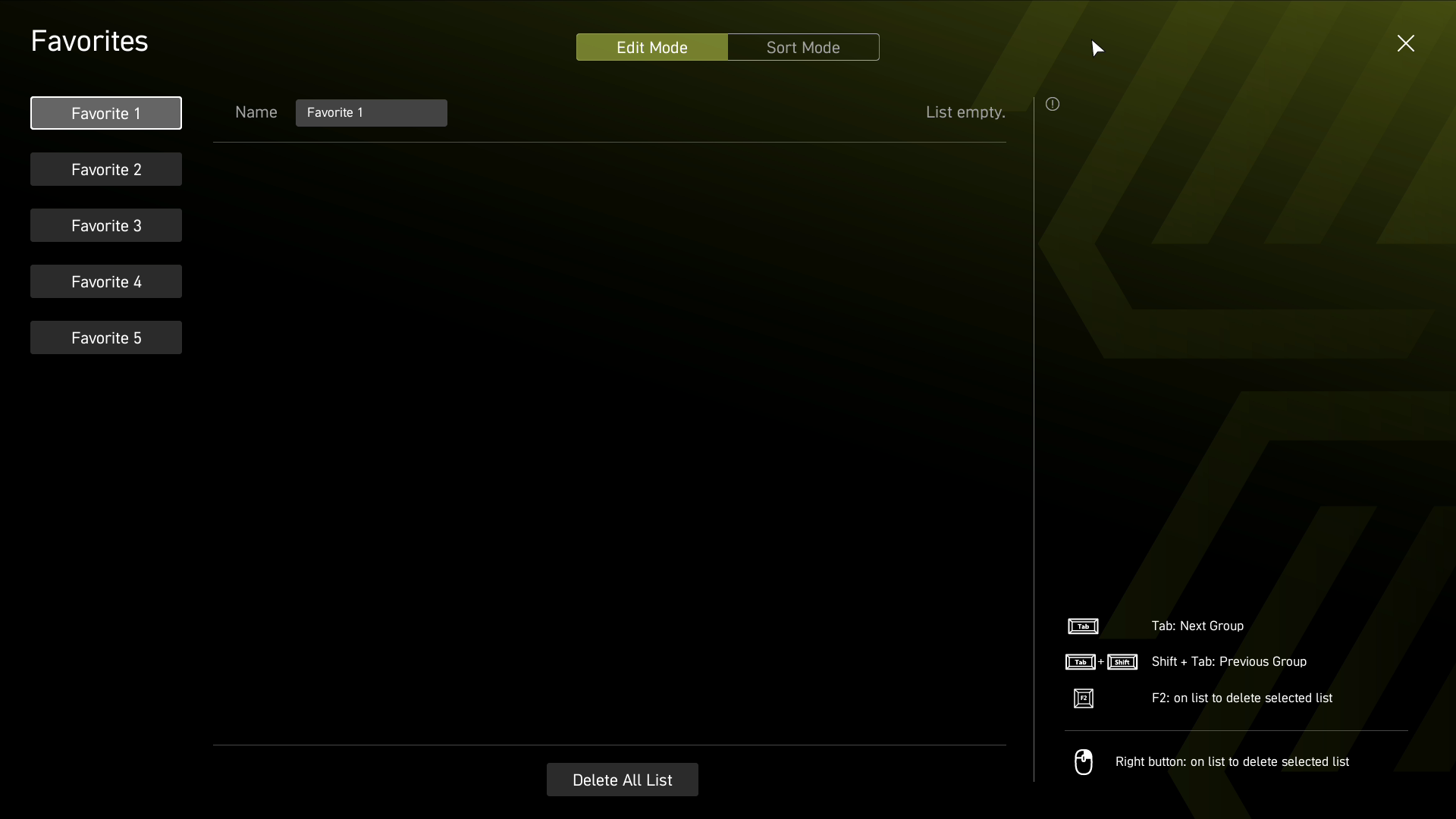

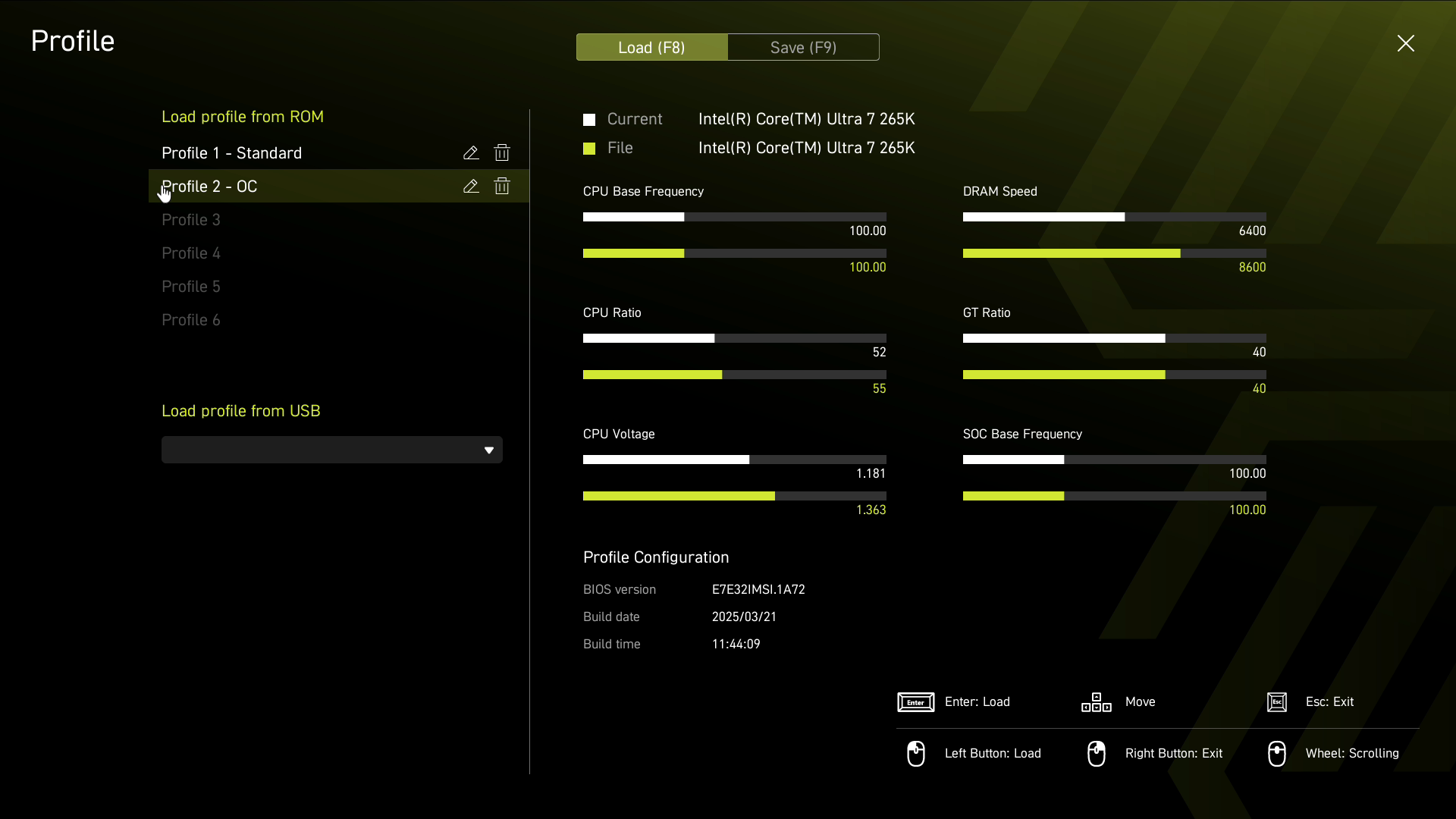

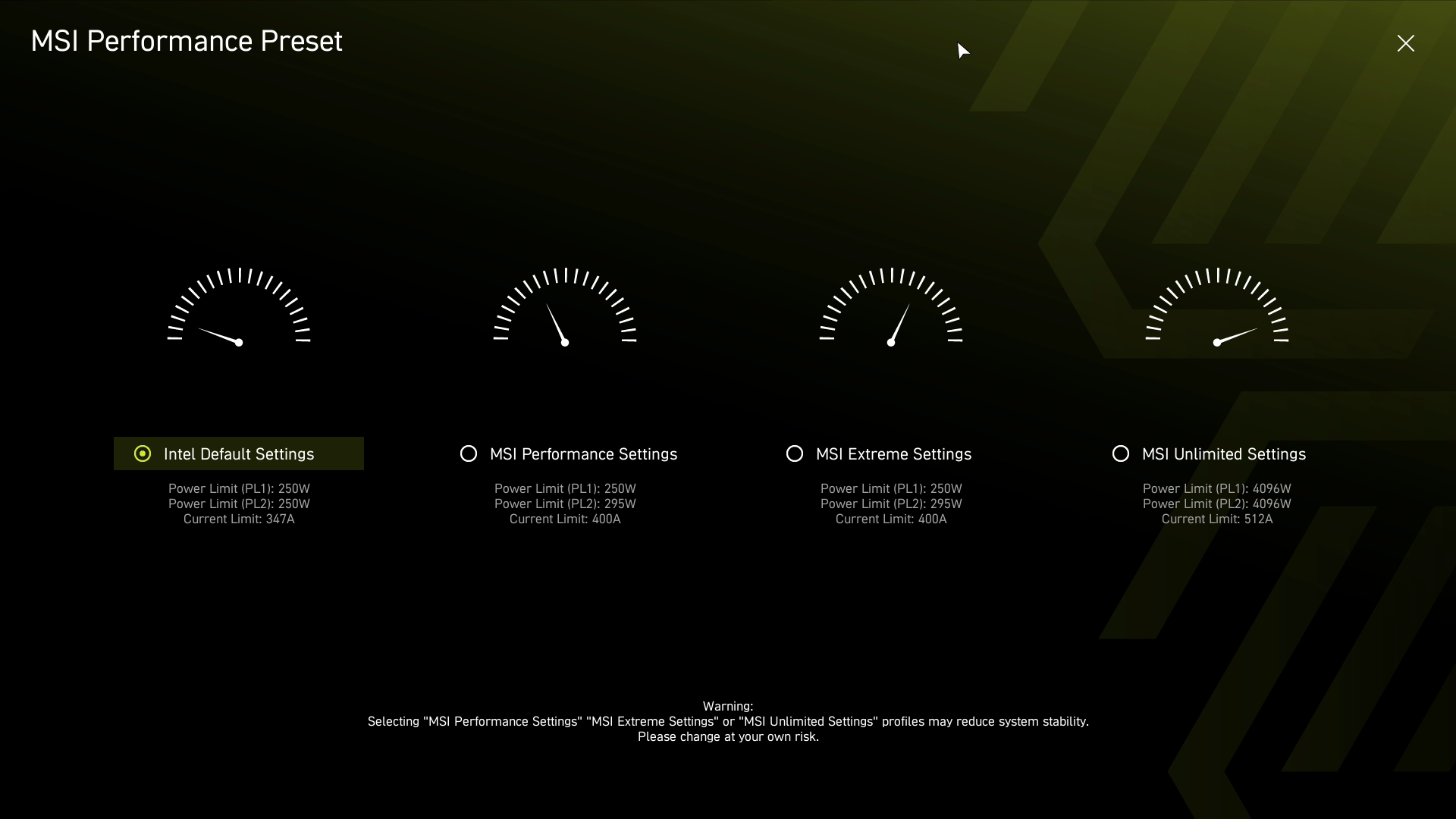

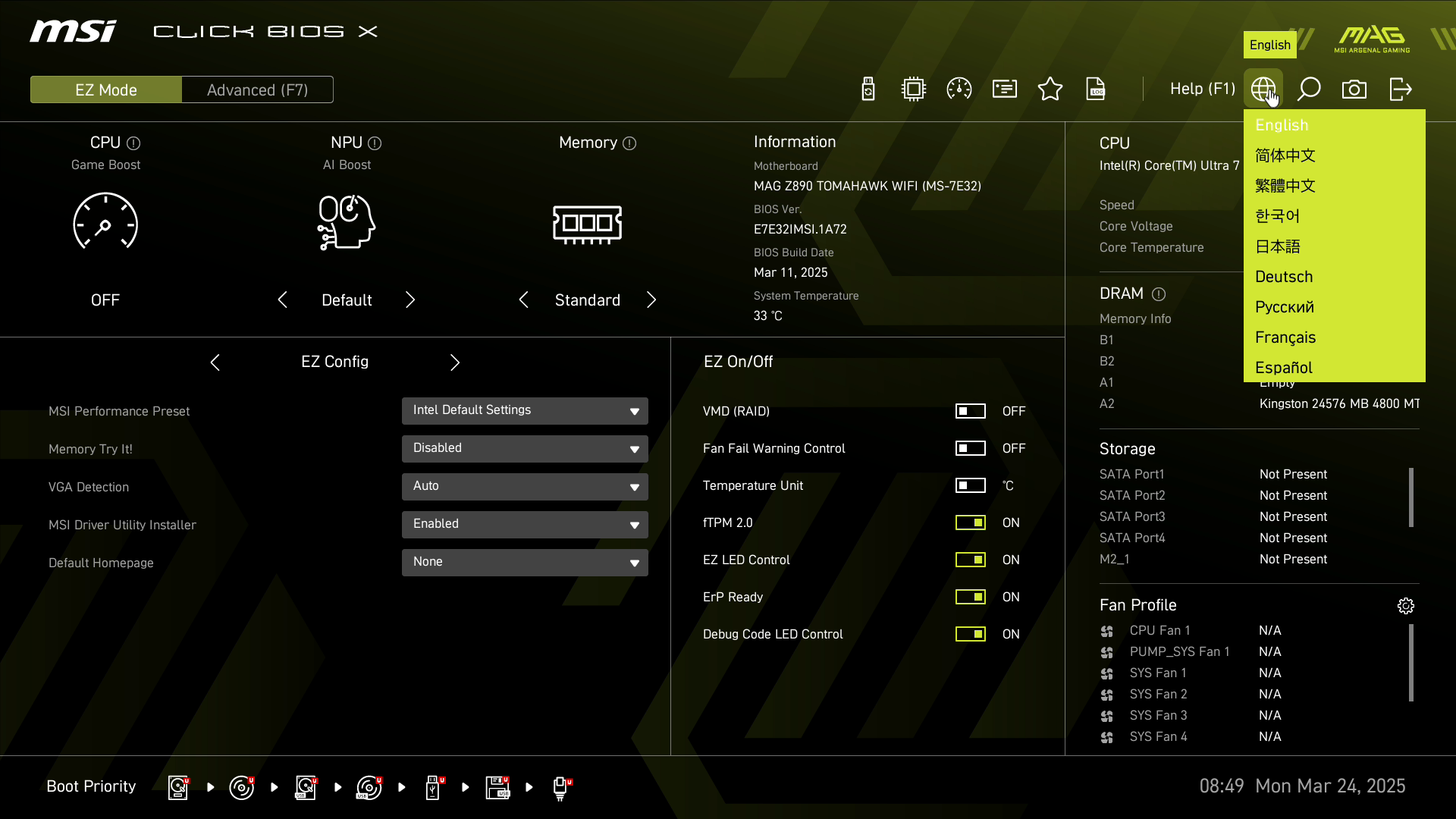

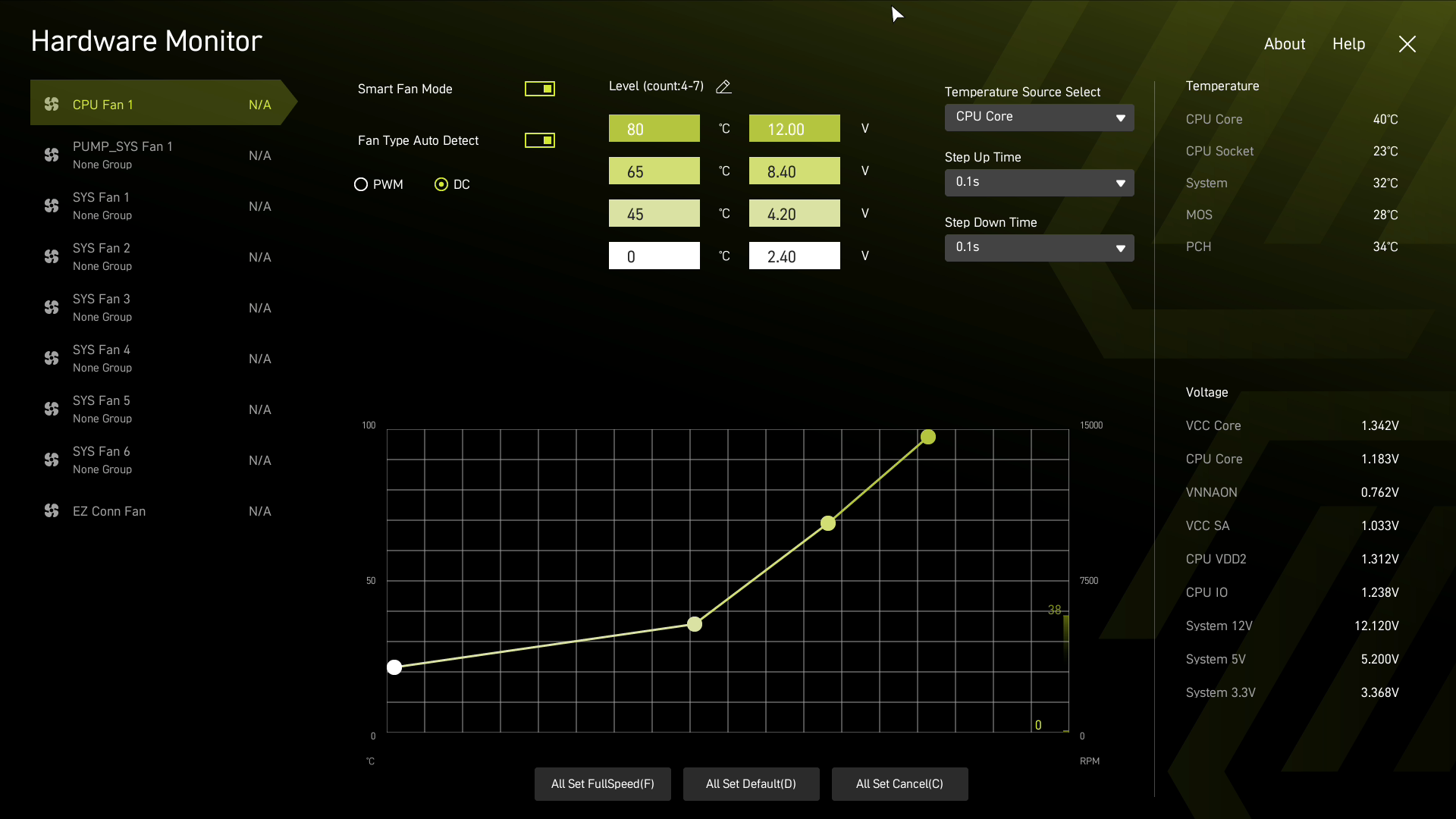

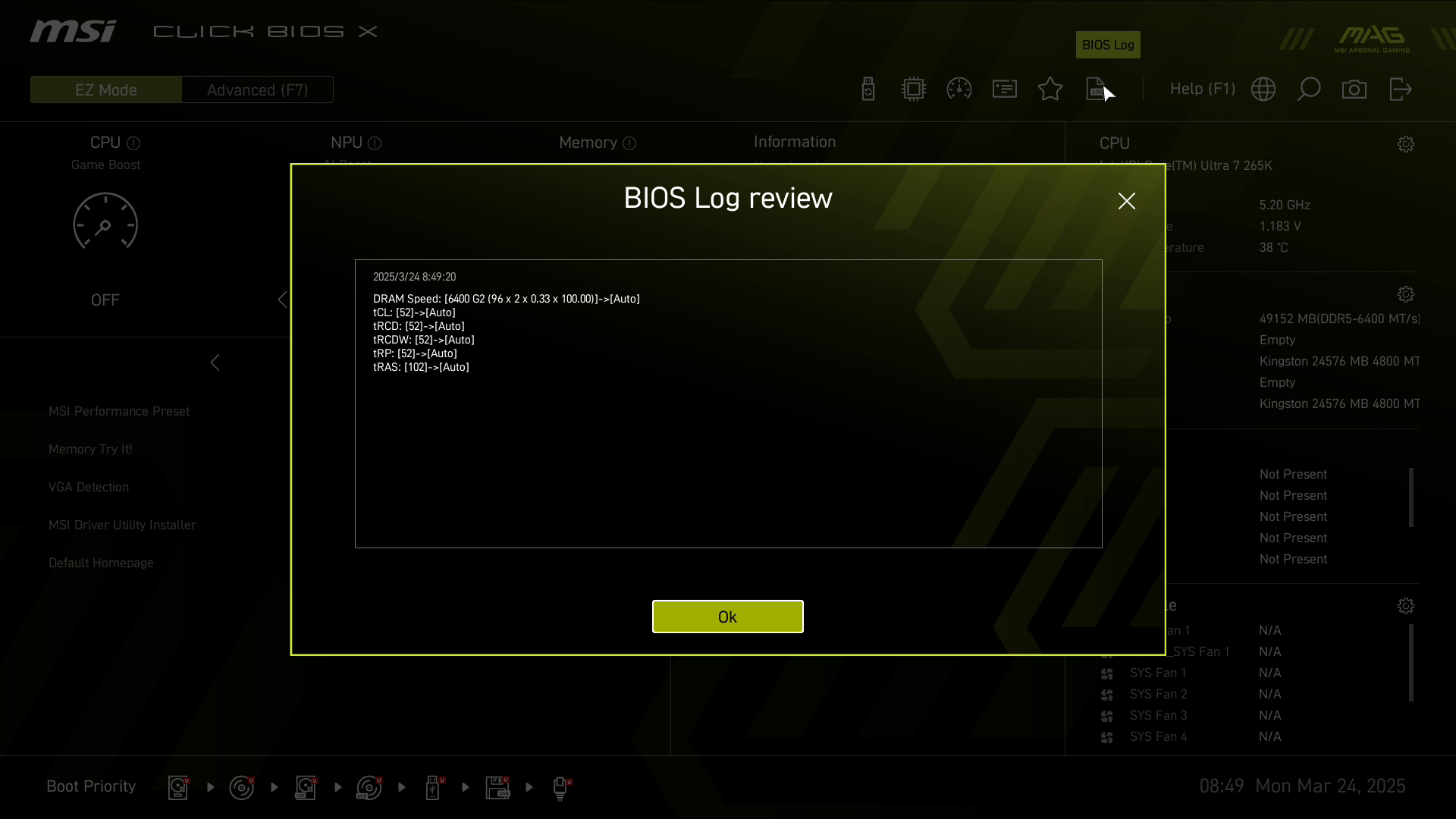

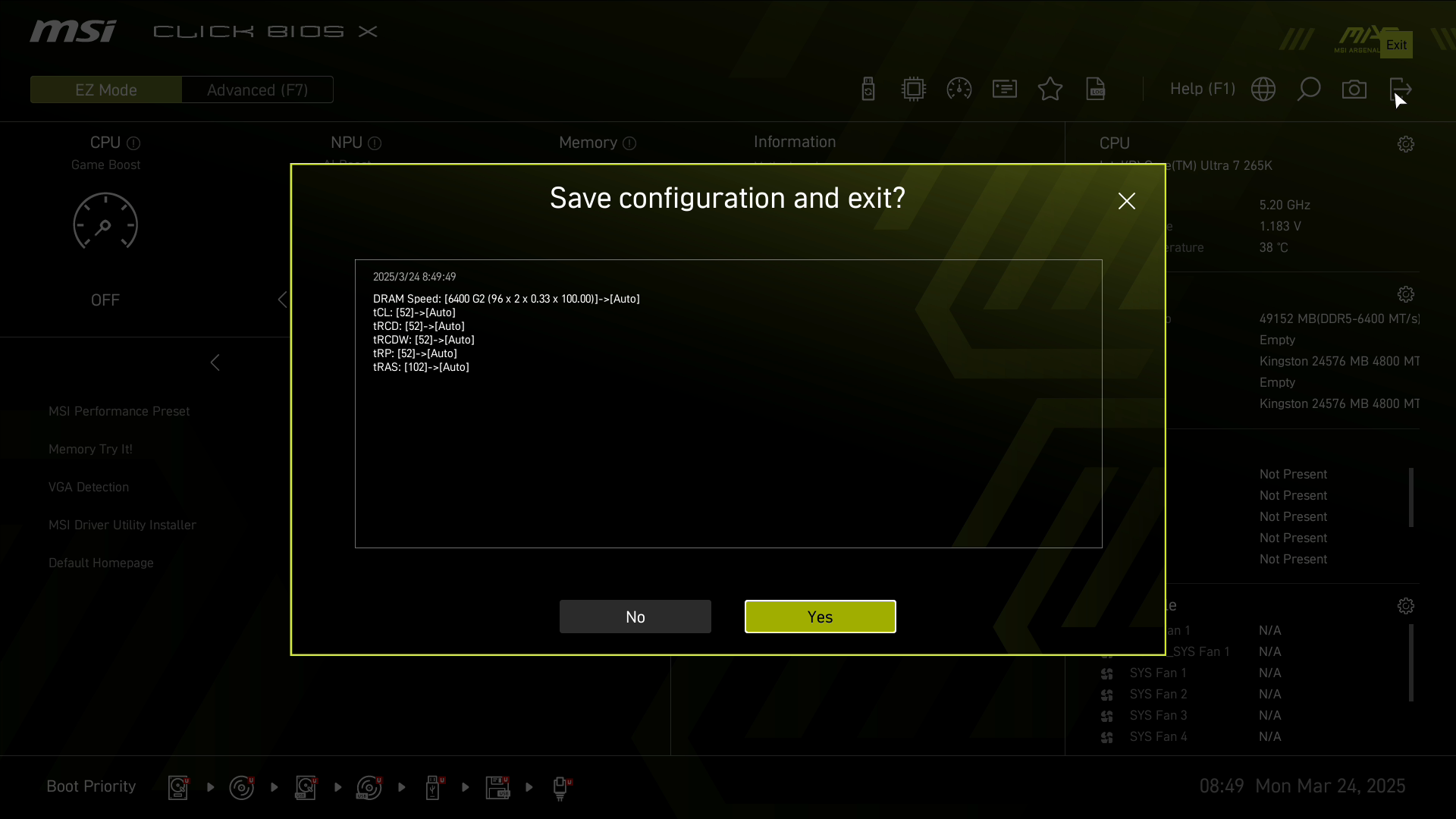

Панель меню сверху отображается статично в обоих режимах. Отсюда можно запустить обновление прошивки M‑Flash, вызвать Hardware Monitor для контроля и настройки кривой оборотов/температур, выбрать профиль MSI Performance Preset (ничего особенного, заготовки PL1/PL2, Current Limit для процессора), вызвать меню профилей позволяющих сохранять настройки материнской платы, вызвать меню избранных опций (добавляются вручную), открыть журнал изменения параметров, выбрать язык интерфейса (украинского все еще нет), использовать поиск параметра по словам, сделать скриншот и сохранить его на внешний накопитель, а также банально выйти из интерфейса настроек.
Advanced mode дает полный контроль над всеми доступными к изменению настройками. Интерфейс разделен на шесть секций, которые отображаются в столбце слева.

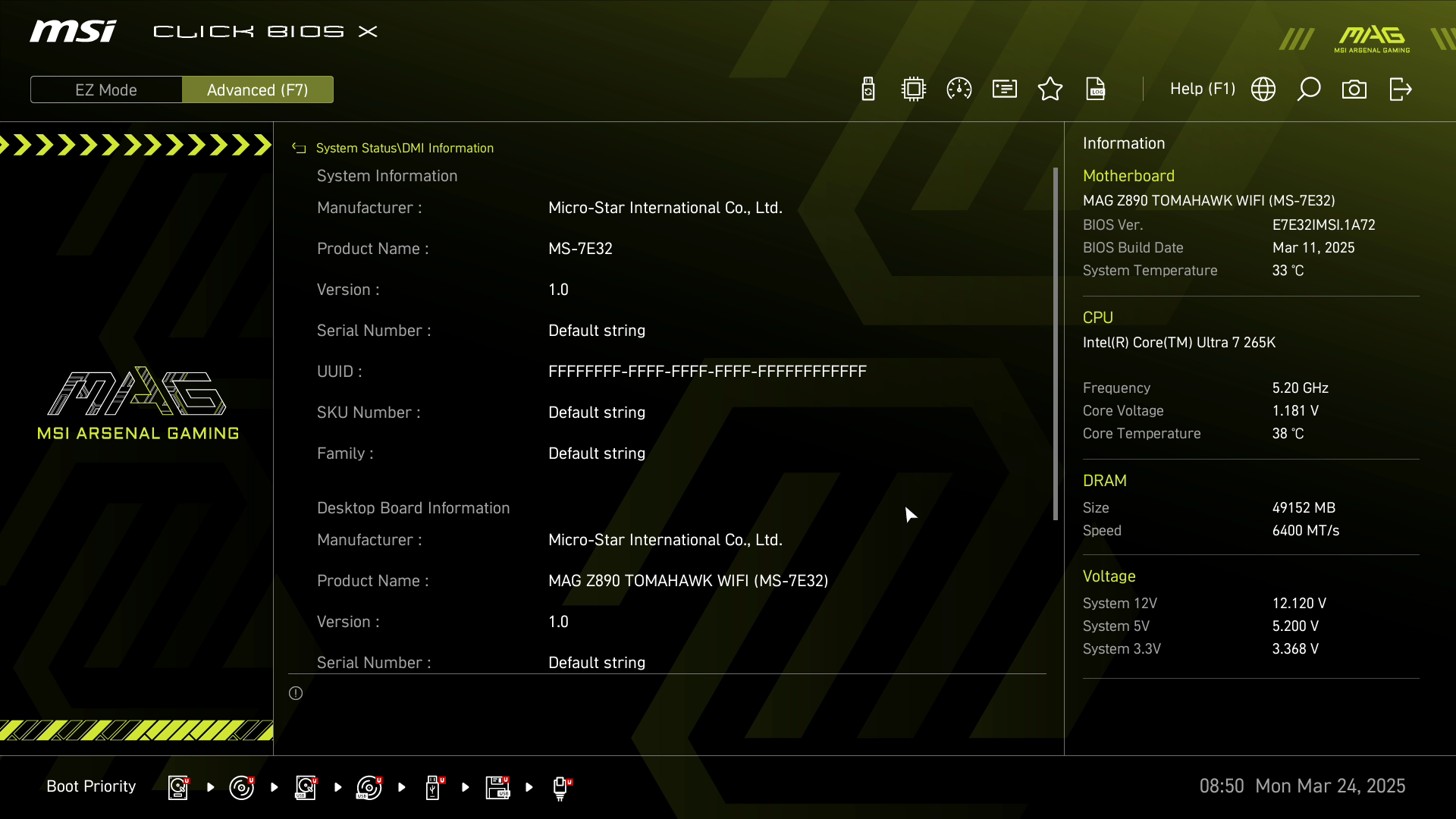

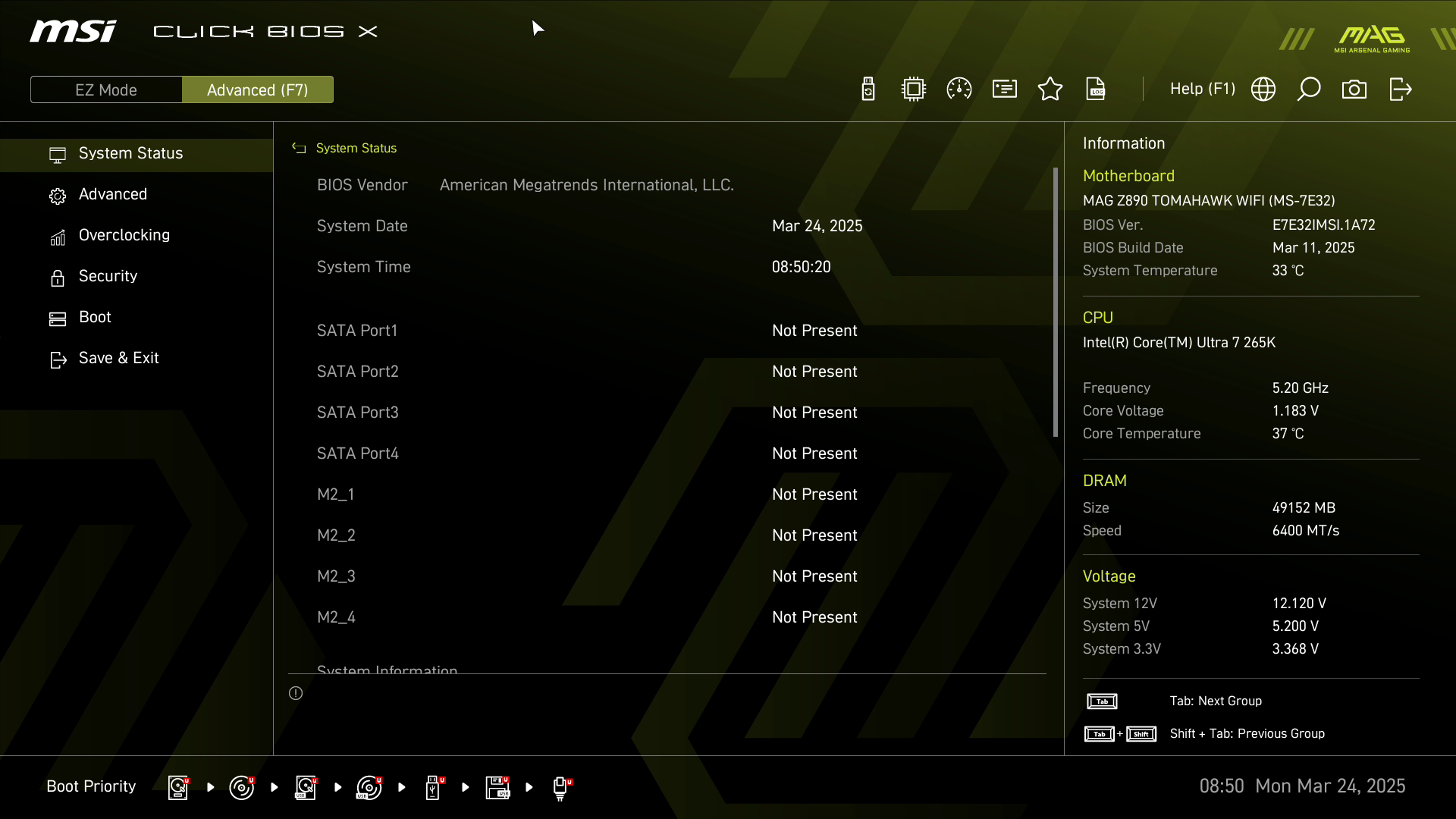

Секция System Status отображает отчет DMI, а также отчет по ключевым параметрам системы.

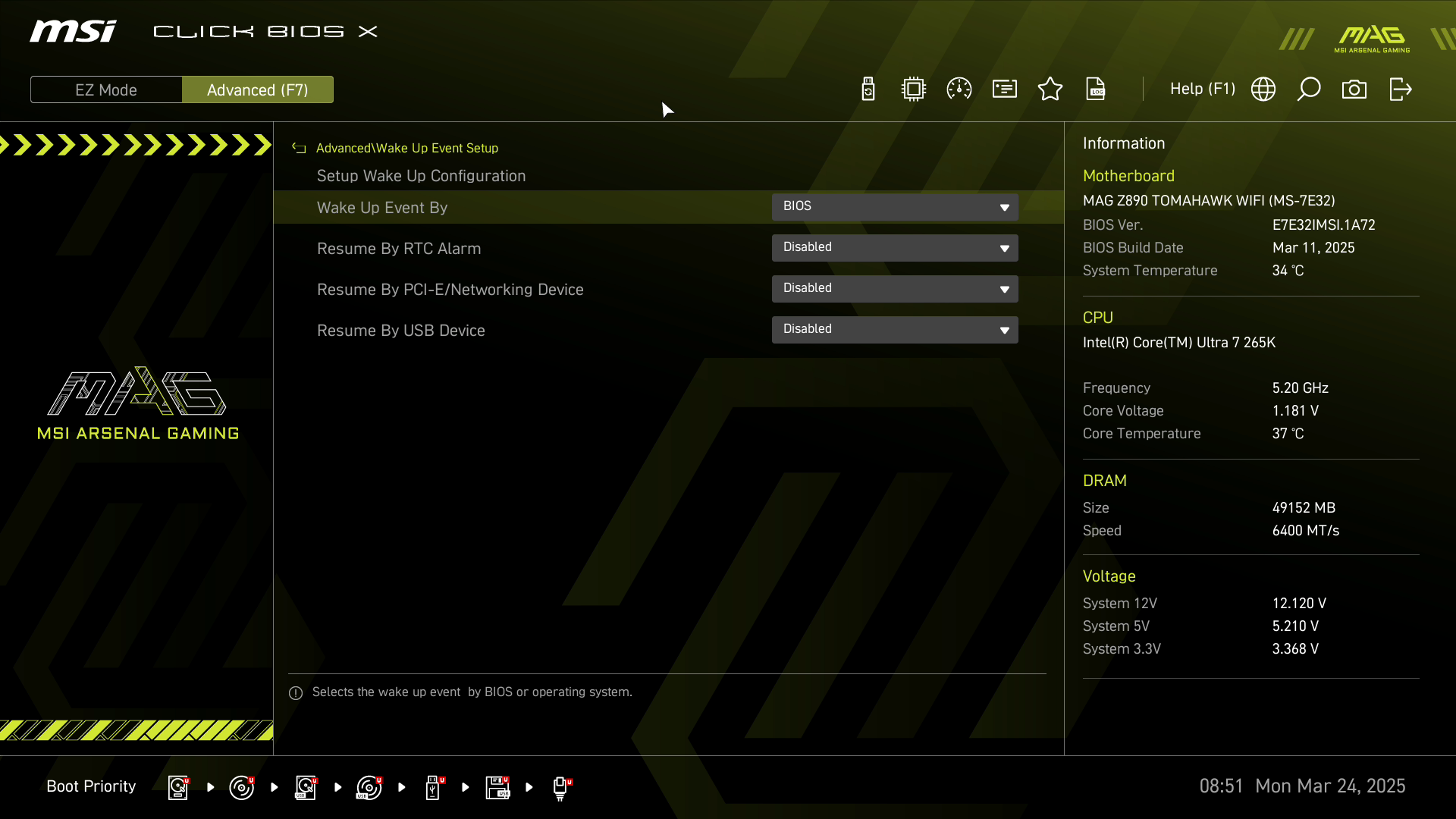

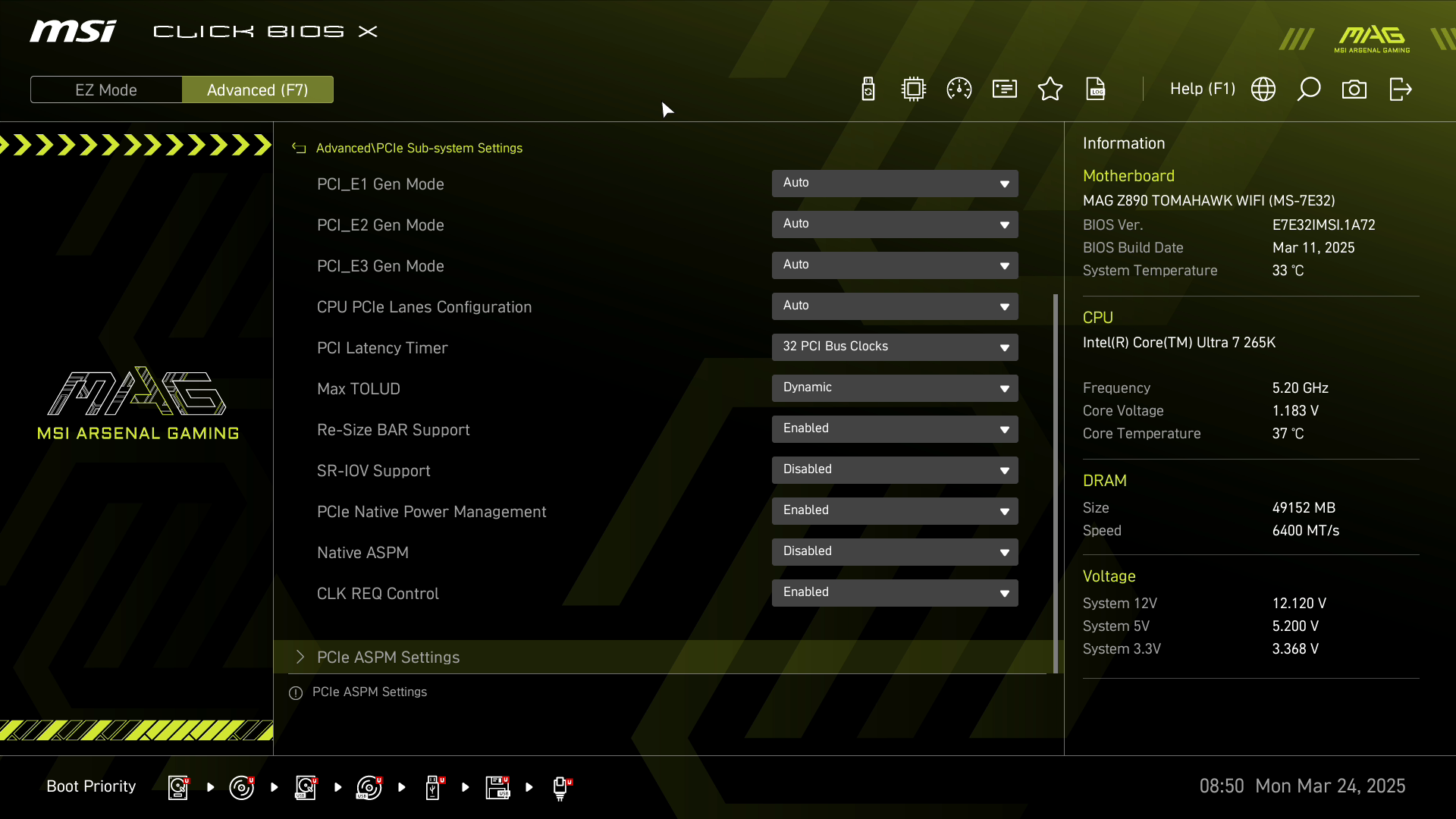

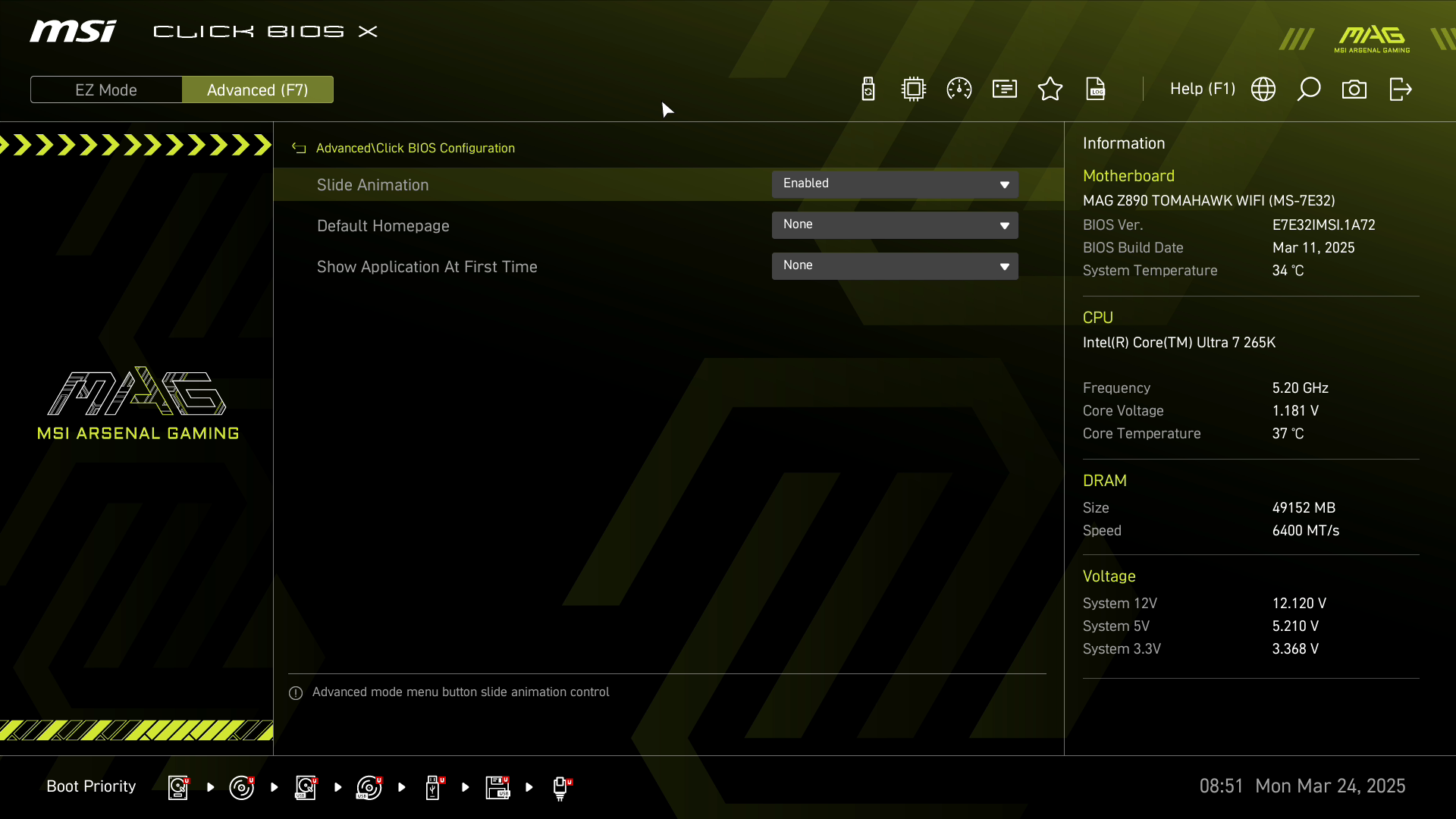

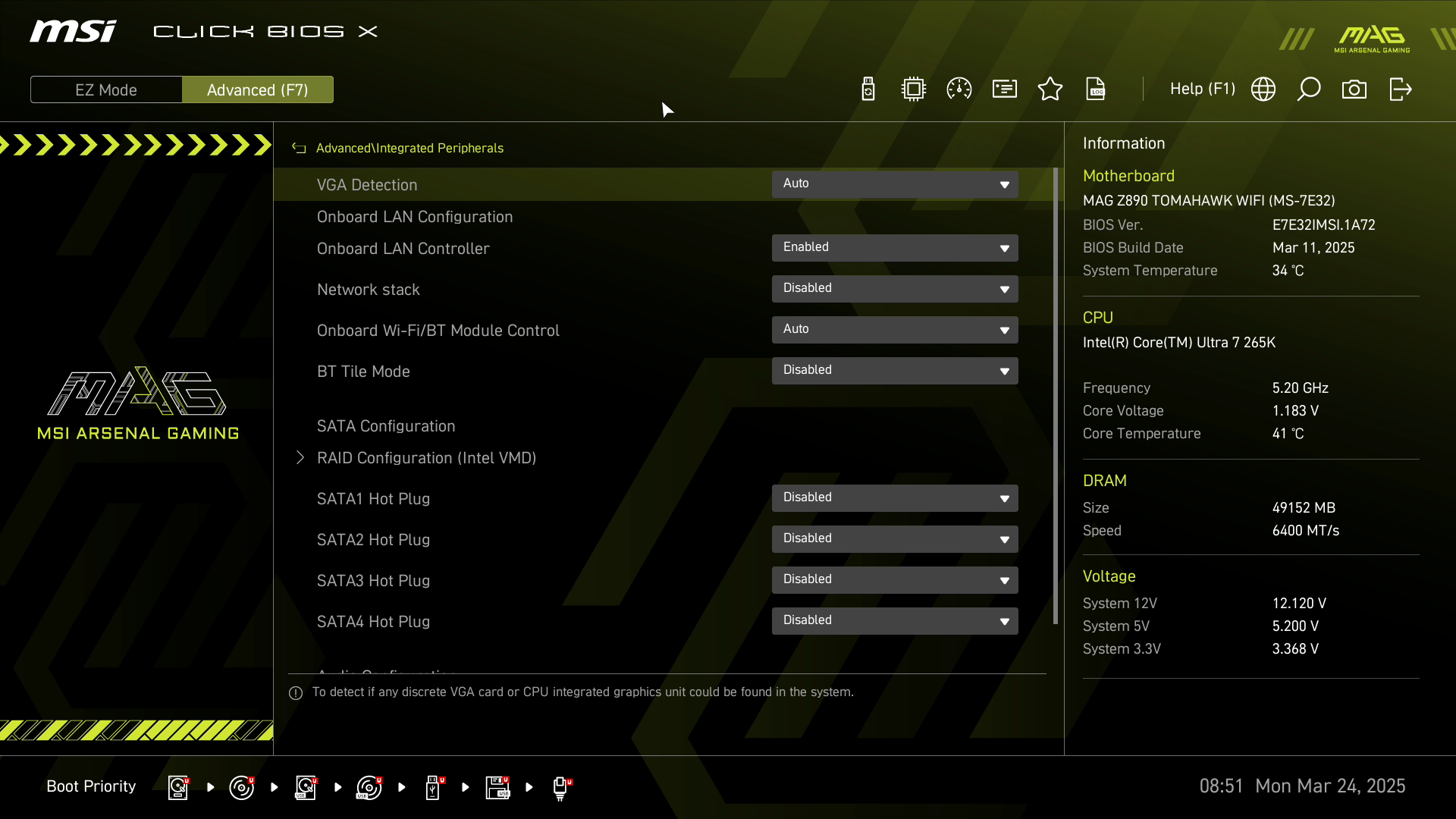

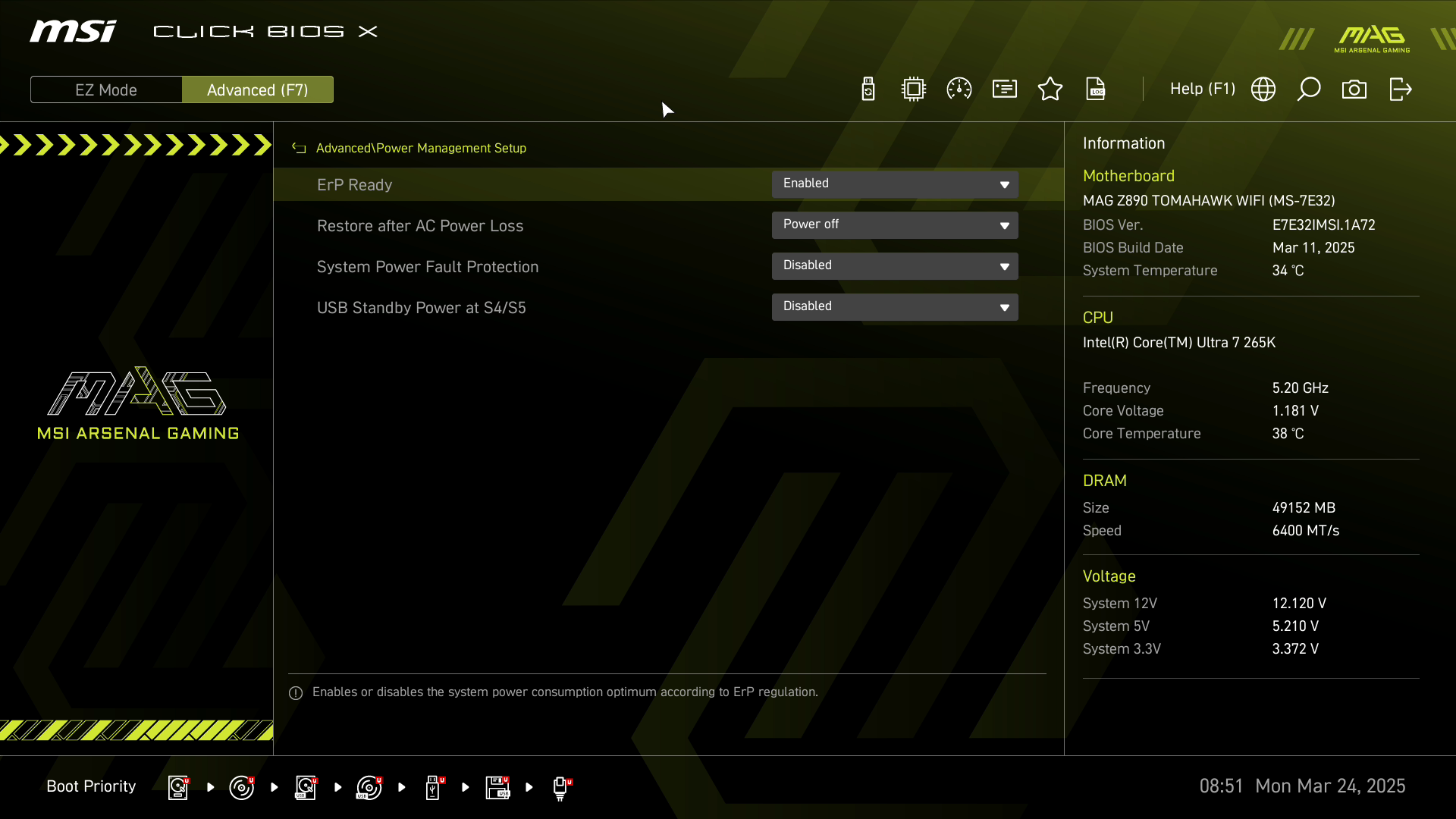

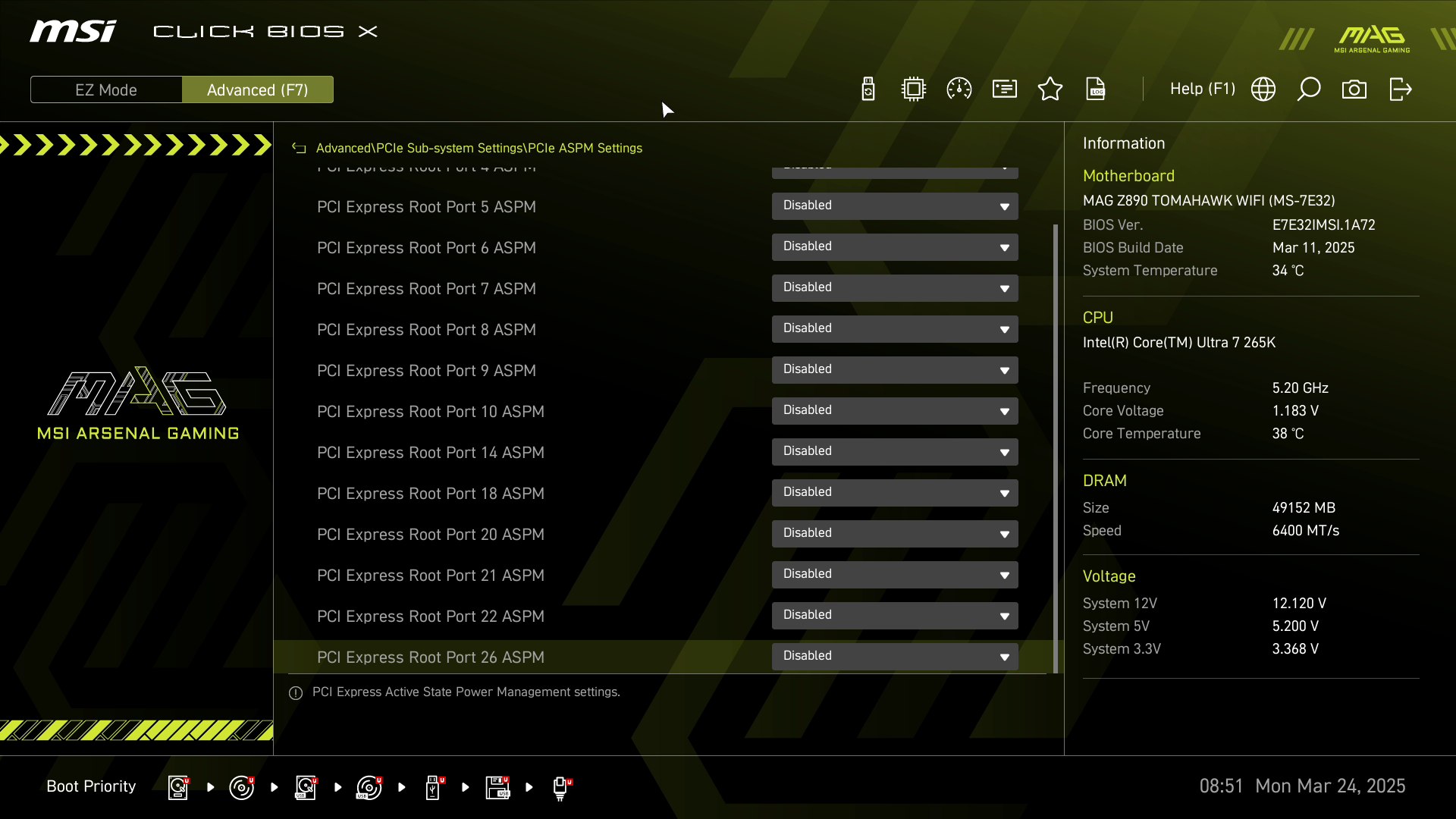

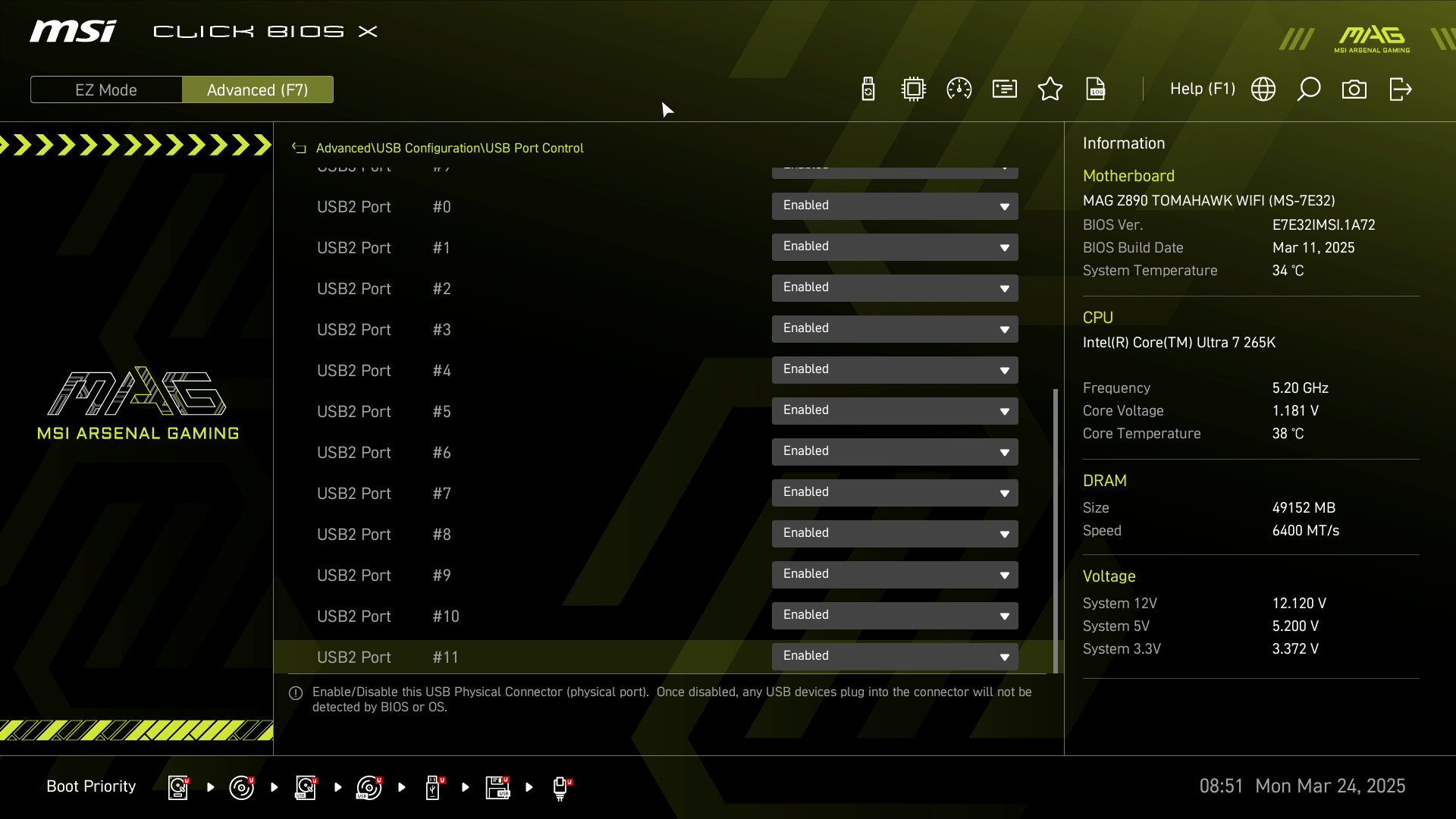

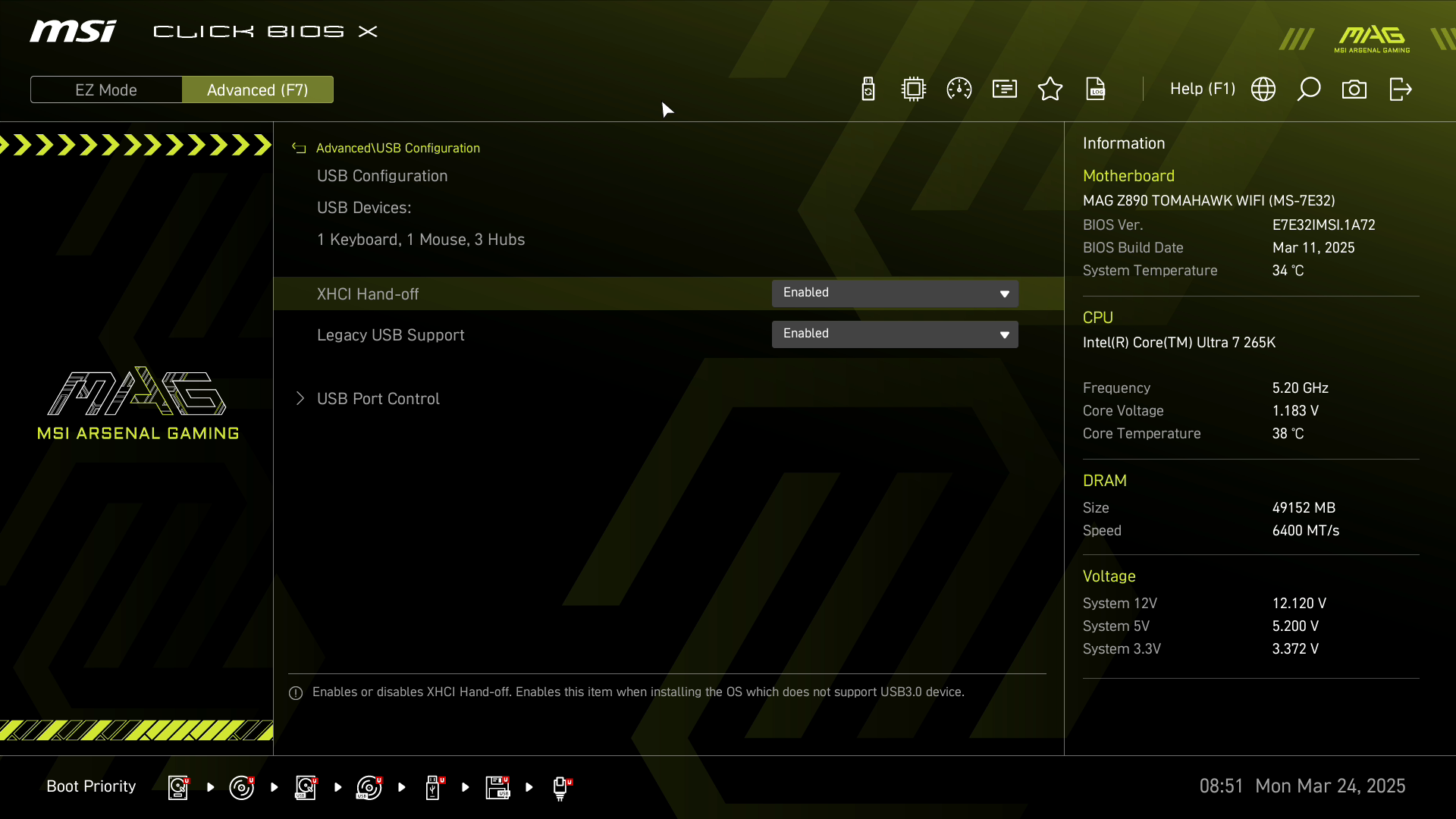

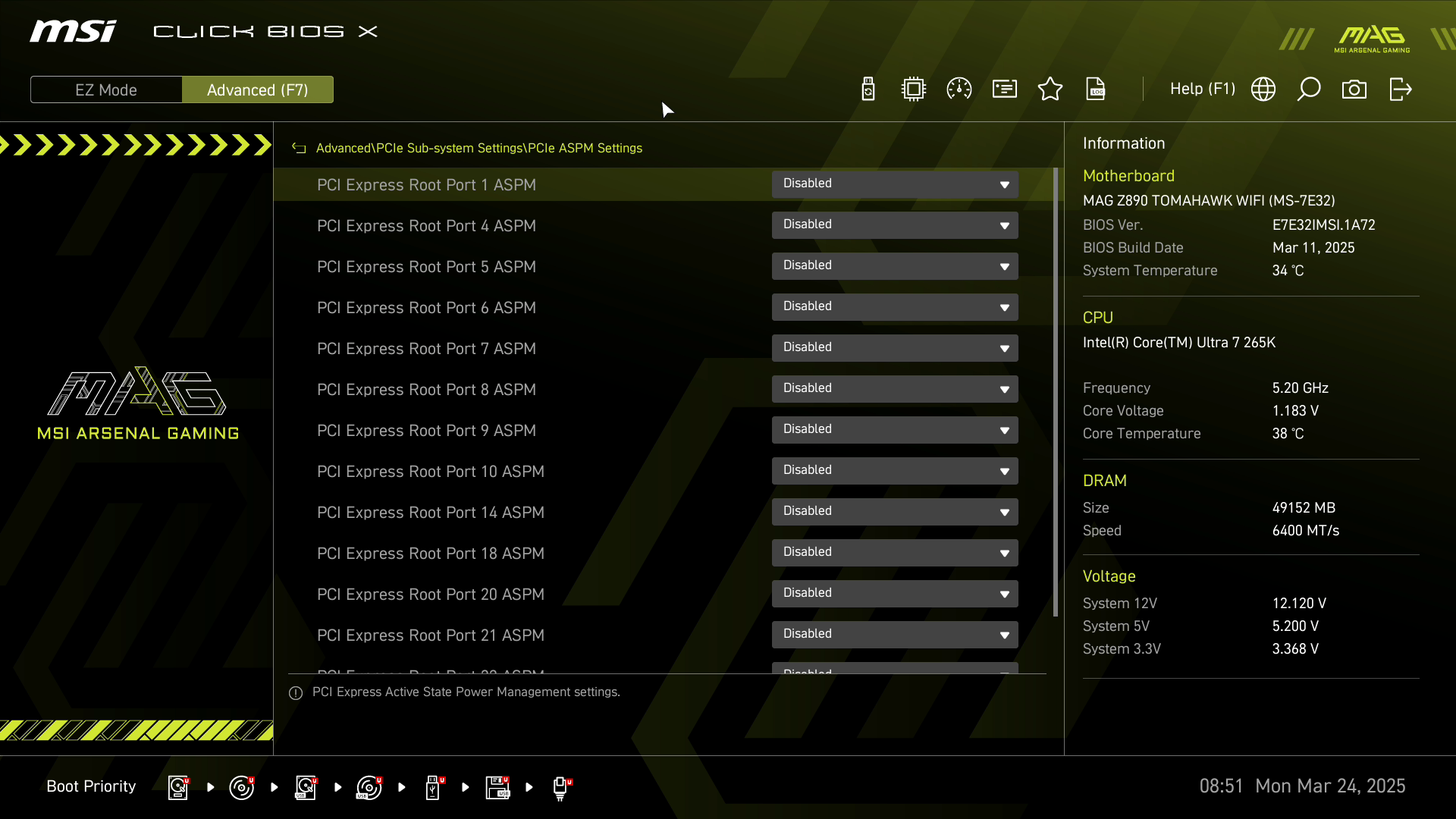

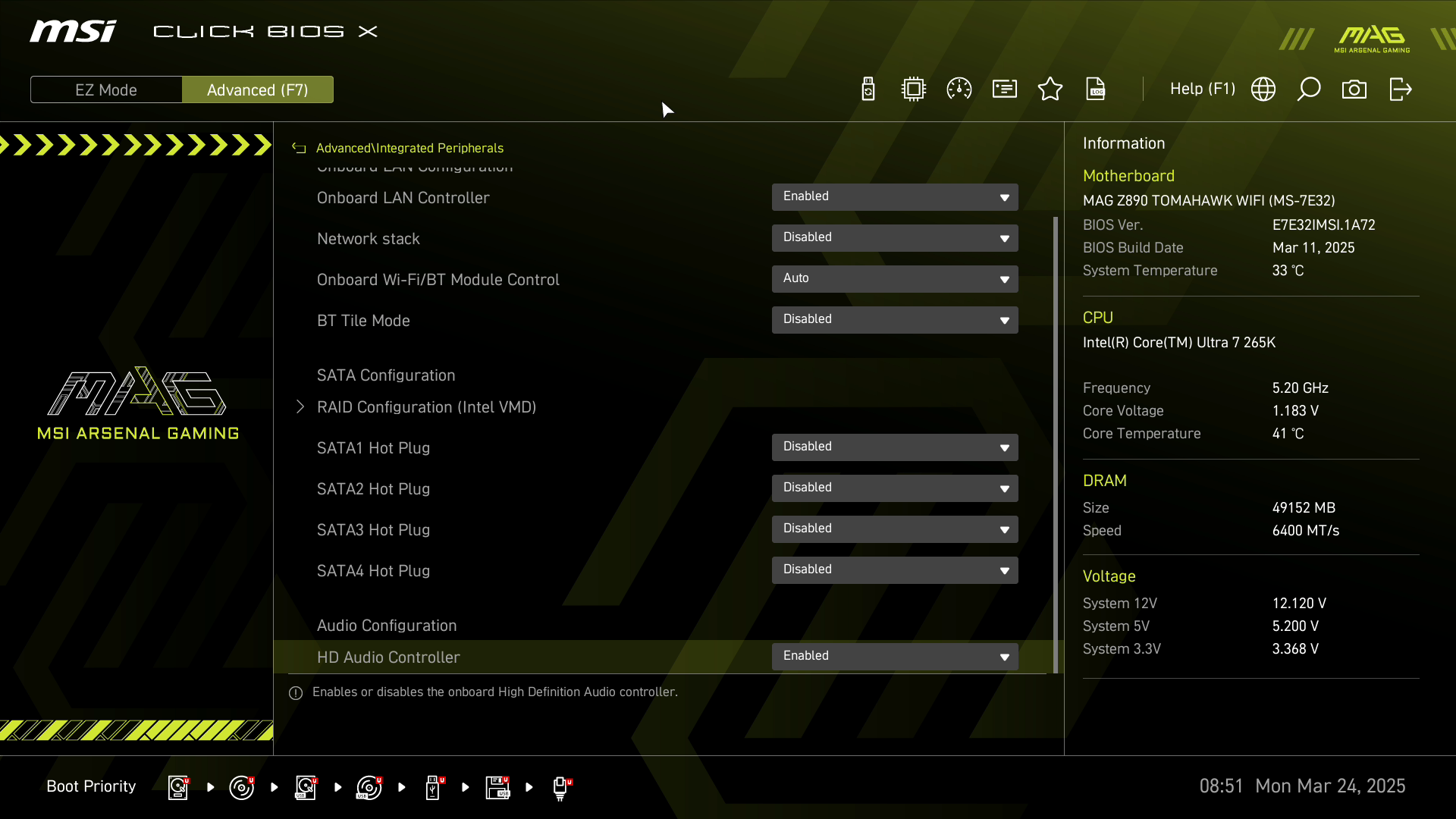

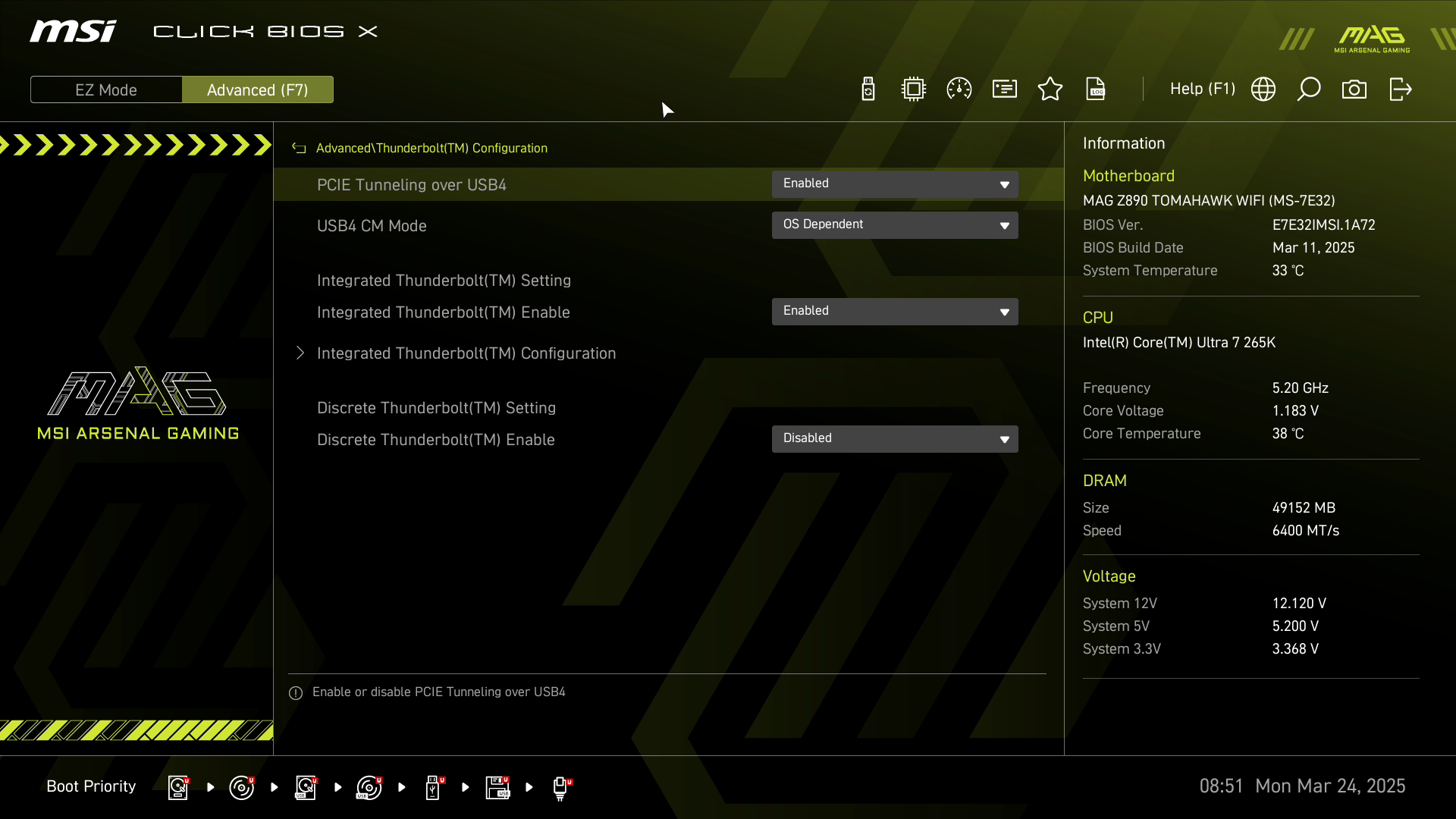

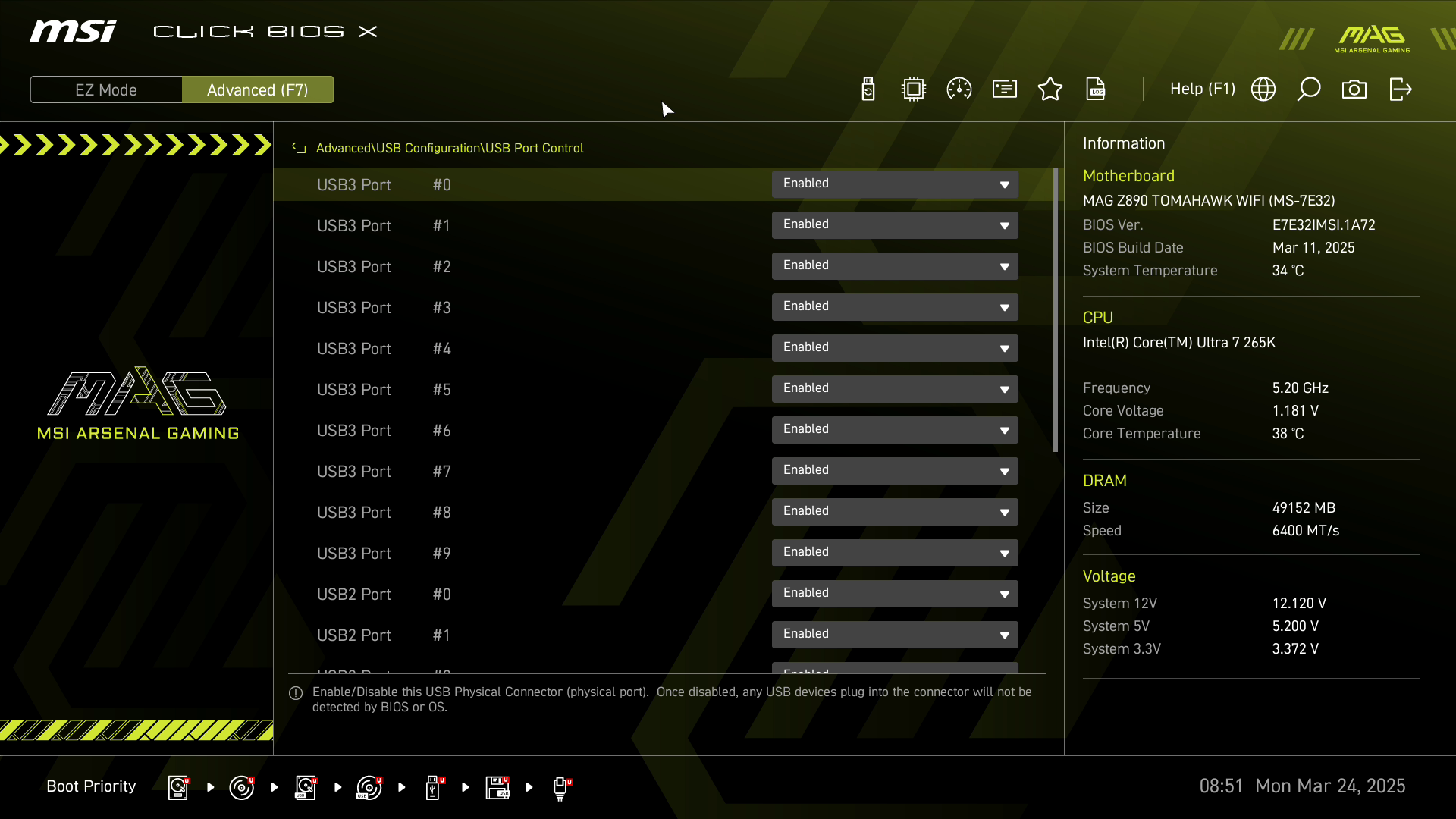

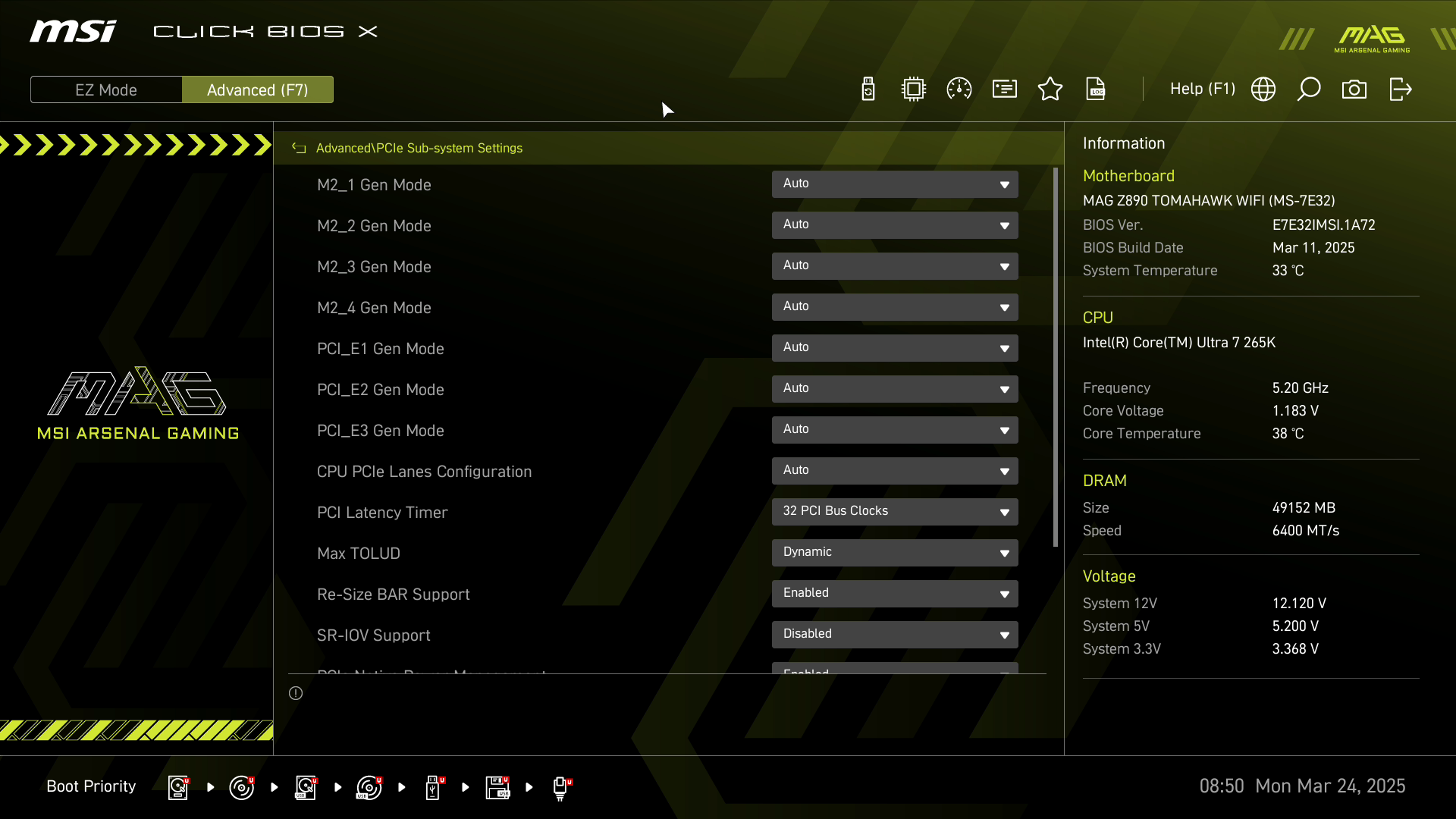

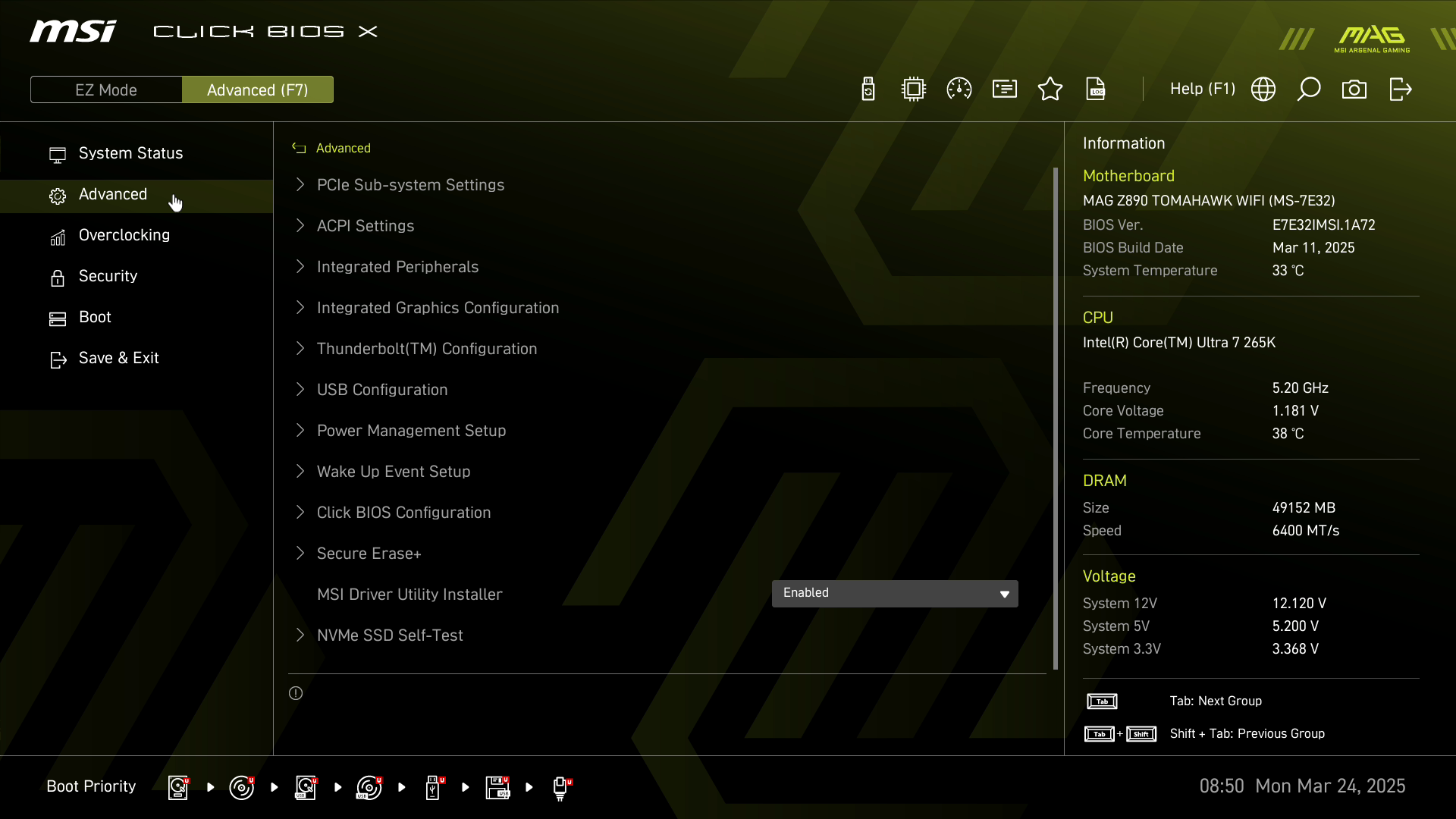

Секция Advanced дает возможности управления всеми присутствующими бортовыми устройствами и элементами платы. Также здесь присутствует функция Secure Erase для сброса накопителей до заводского состояния.

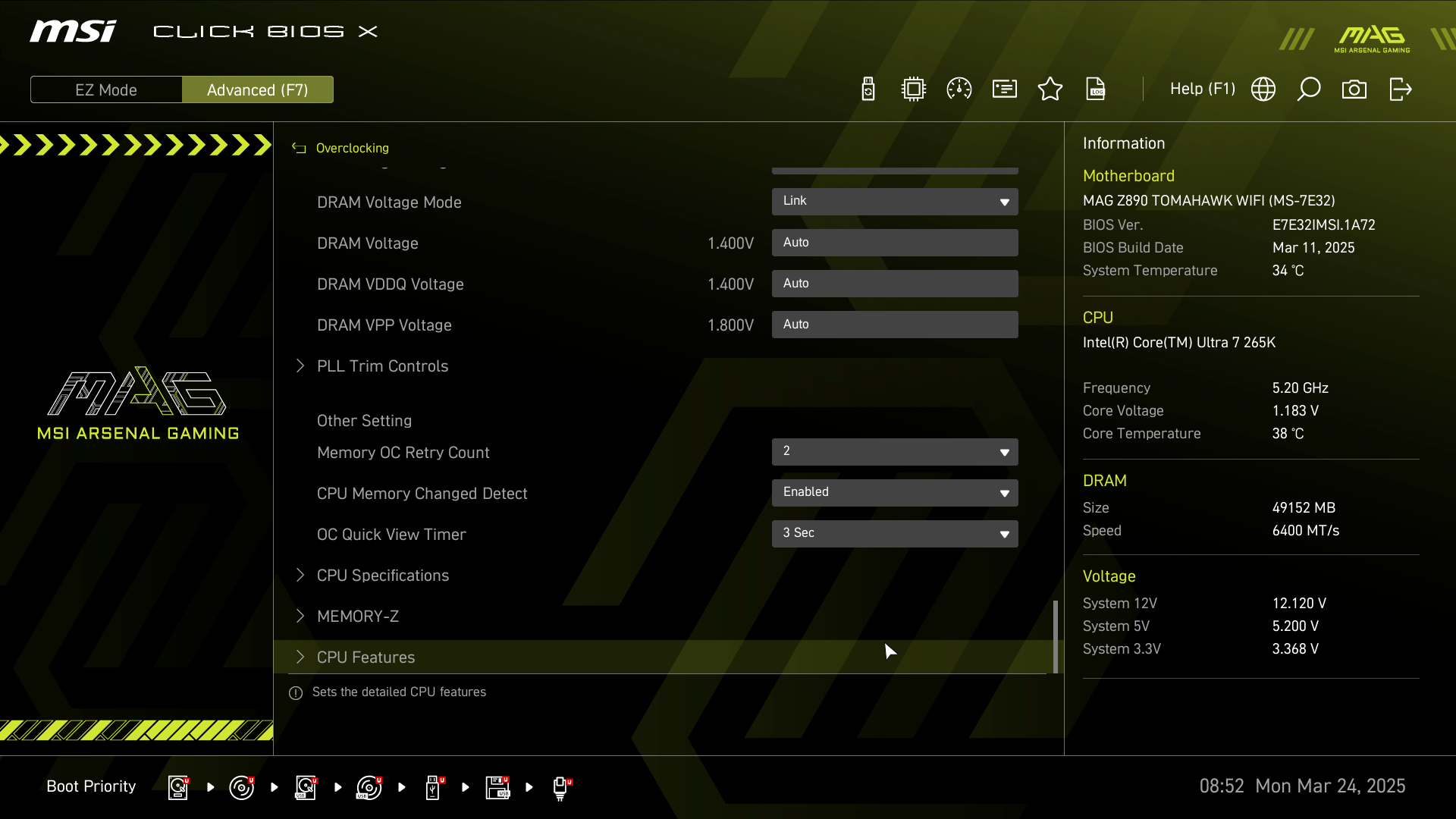

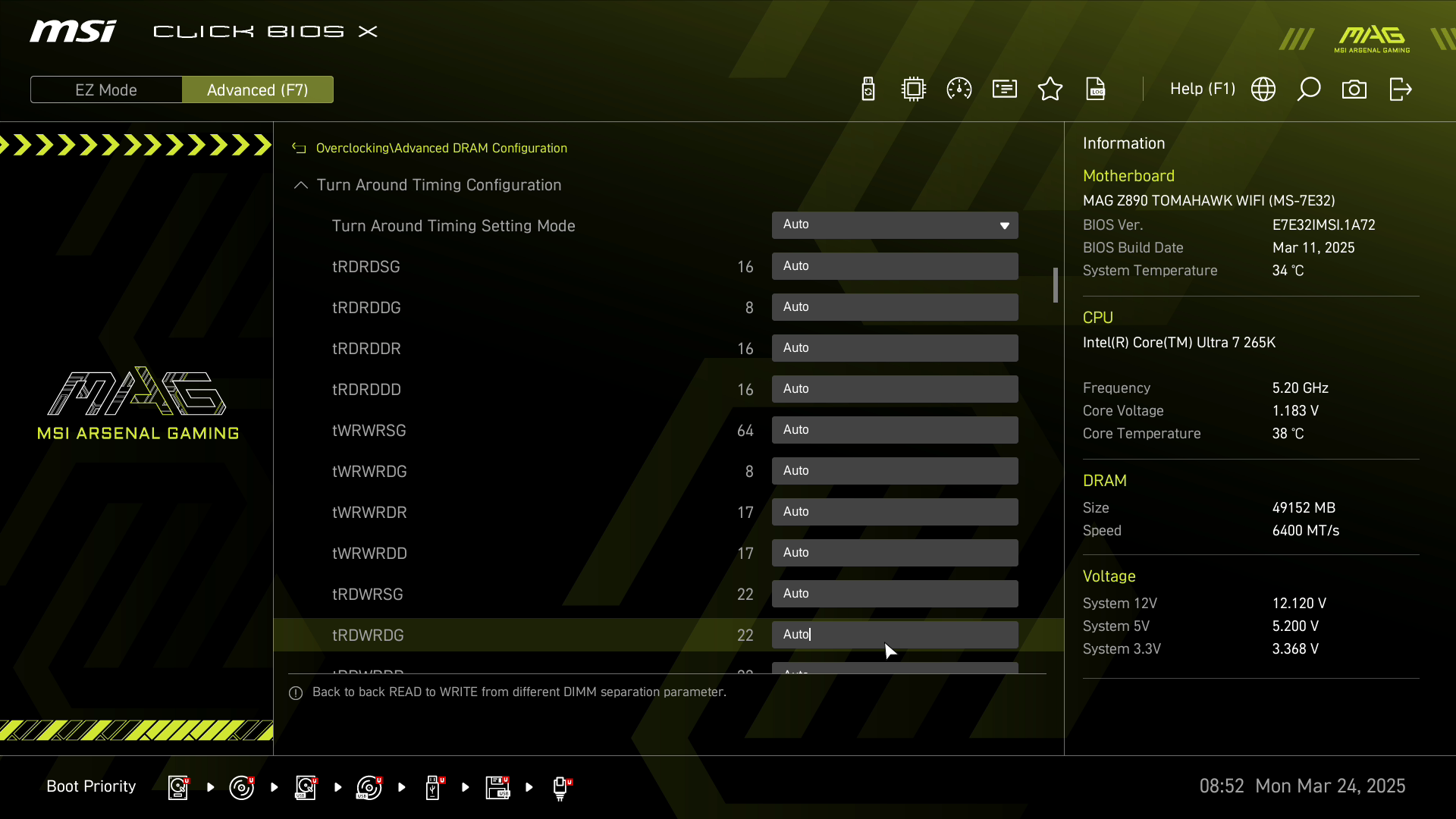

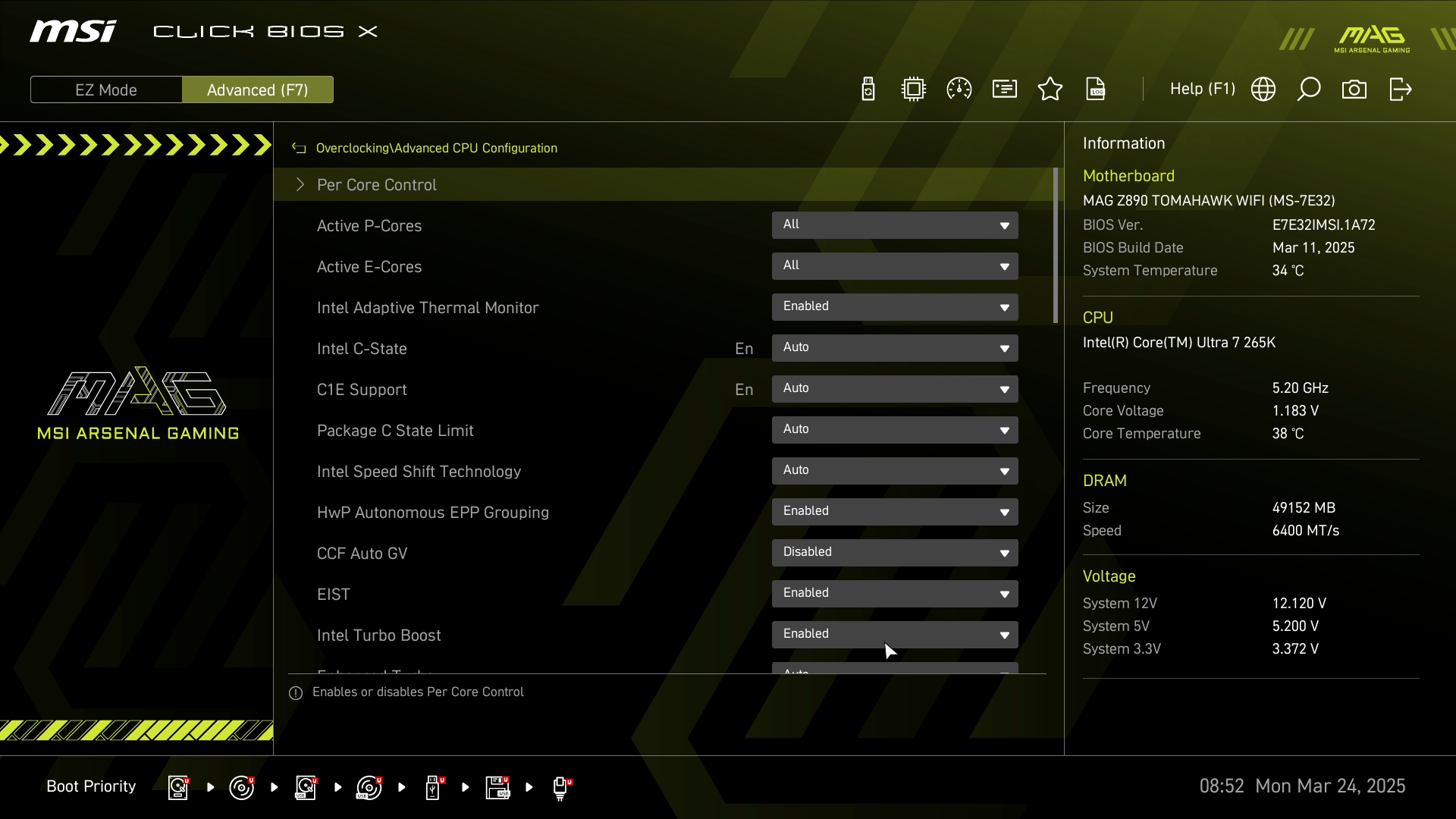

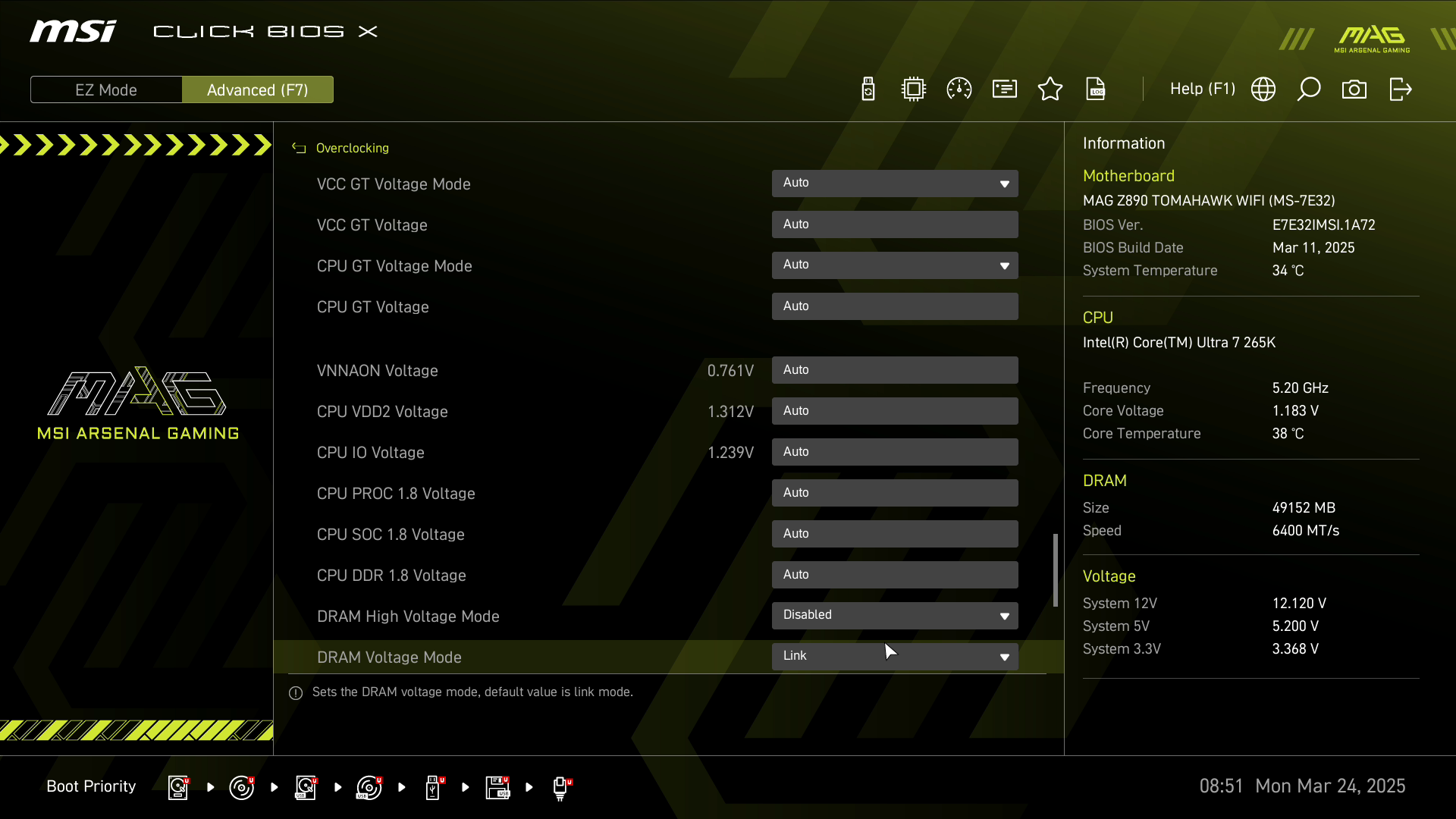

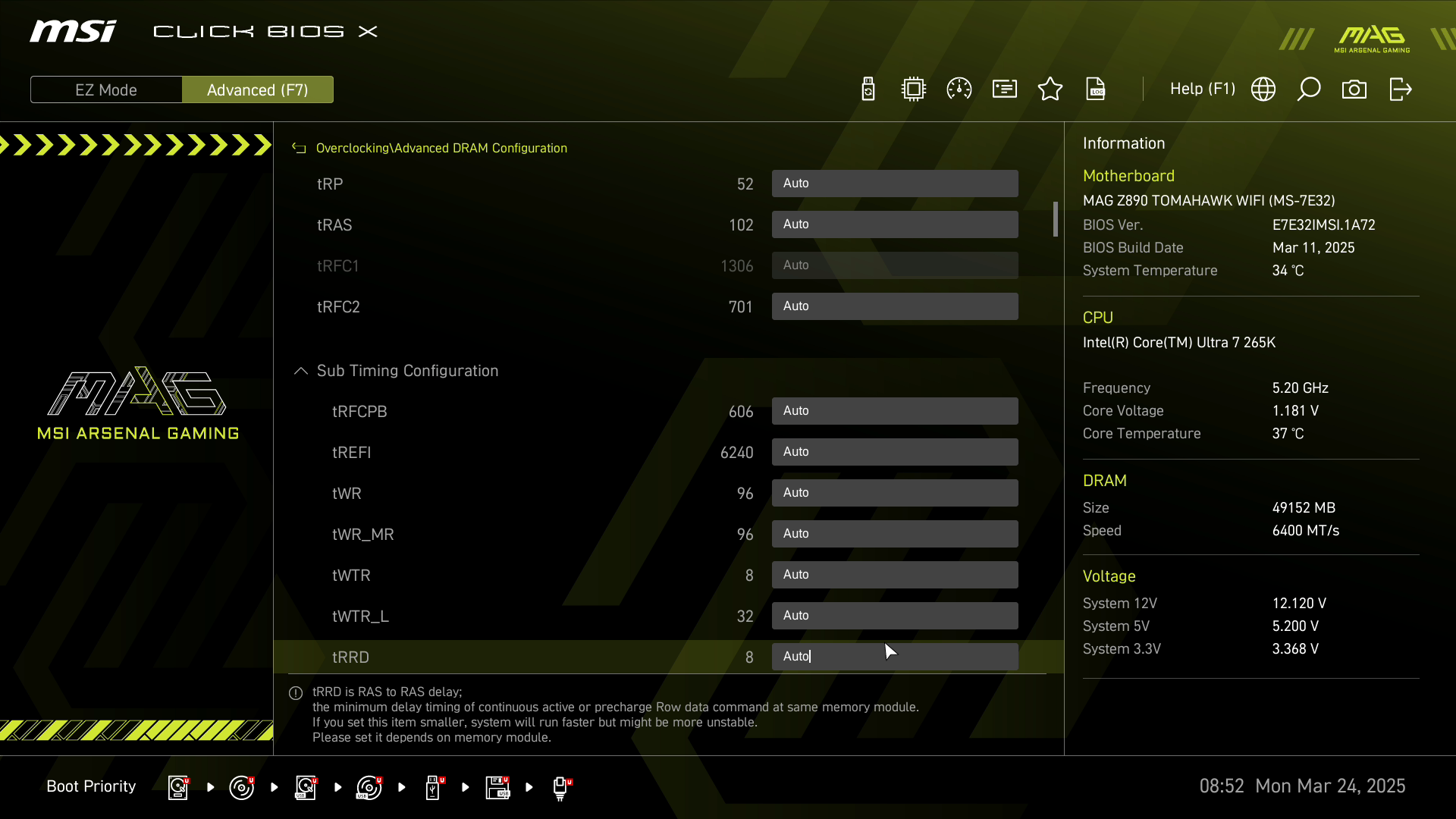

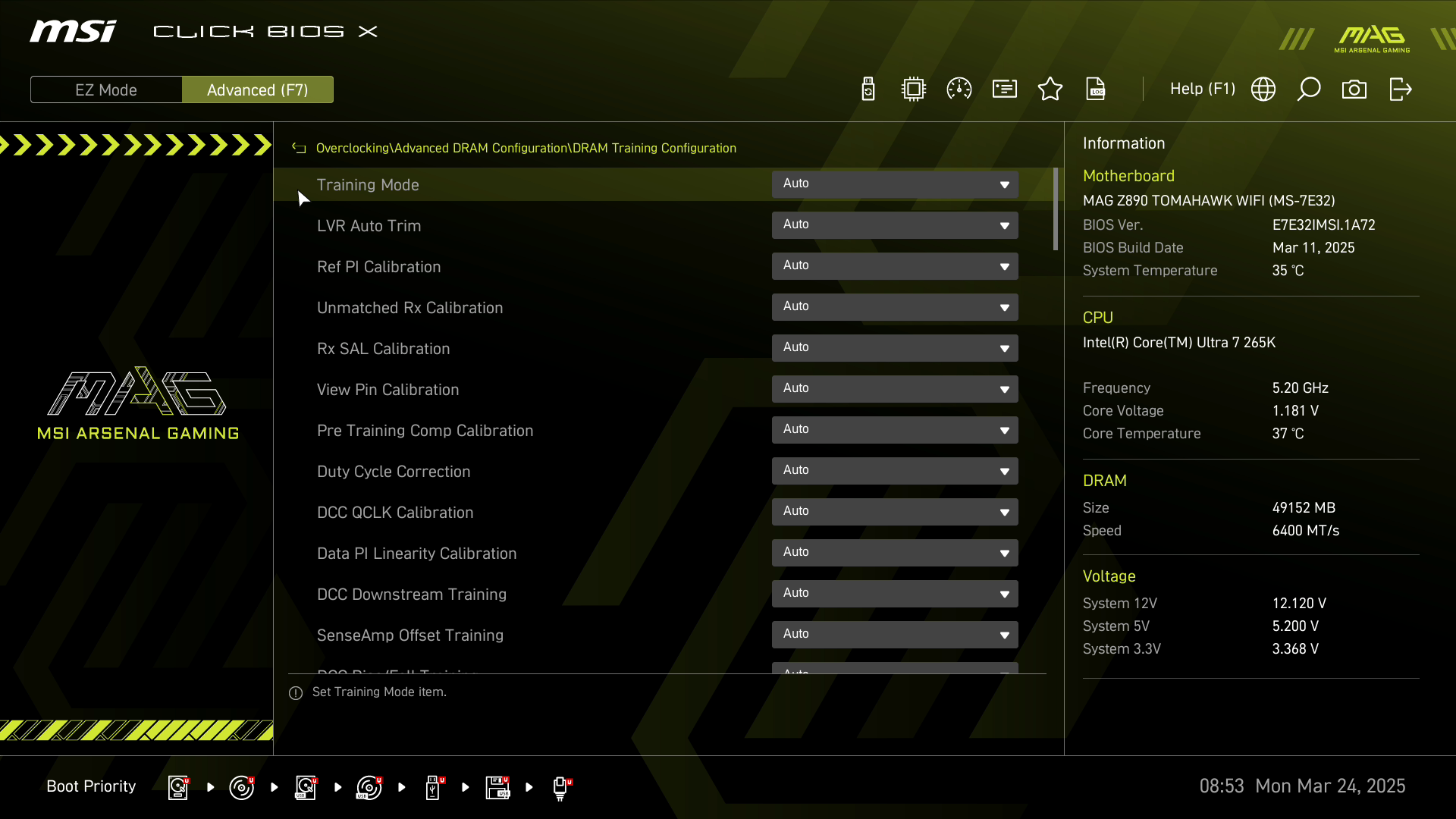

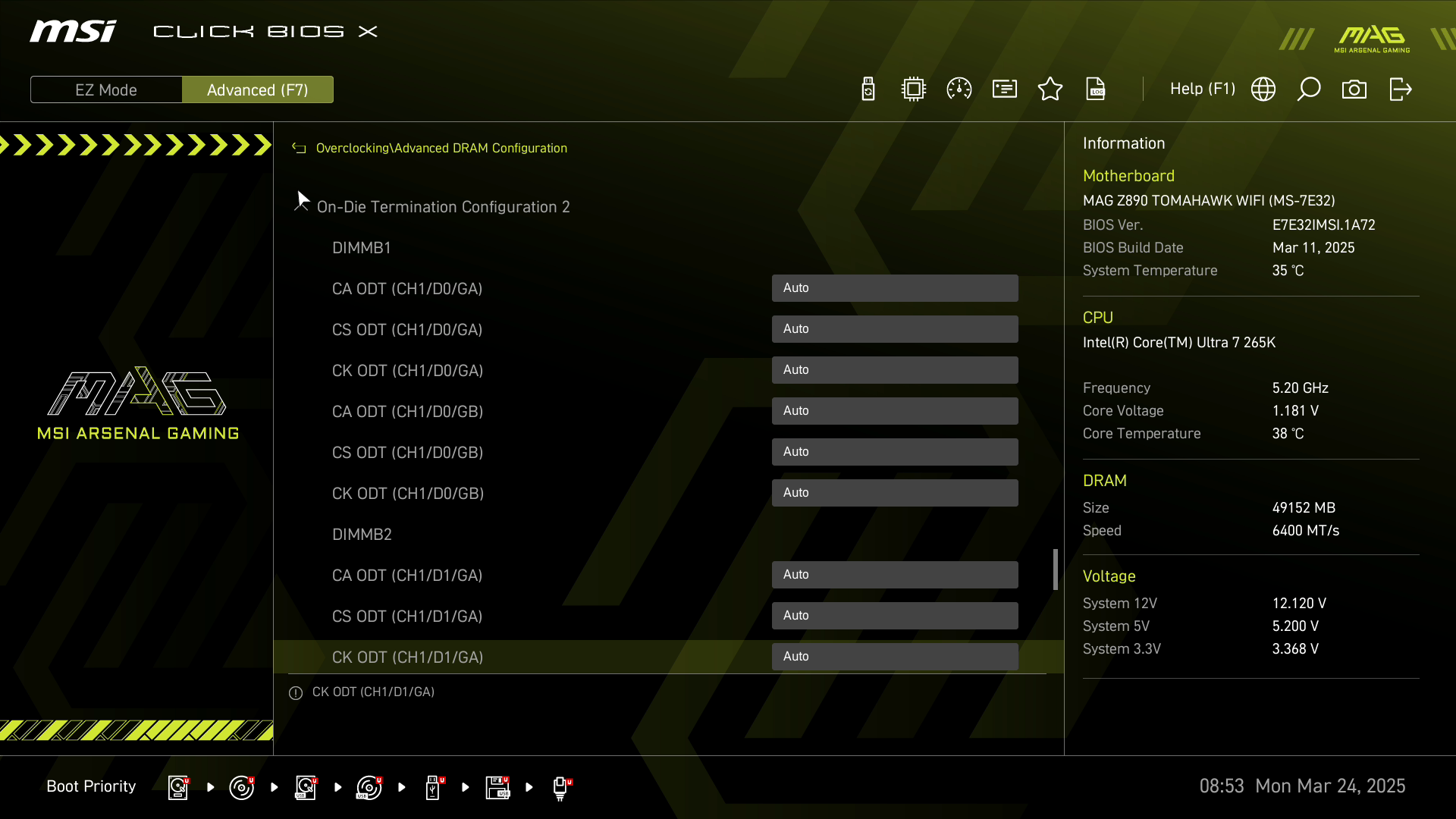

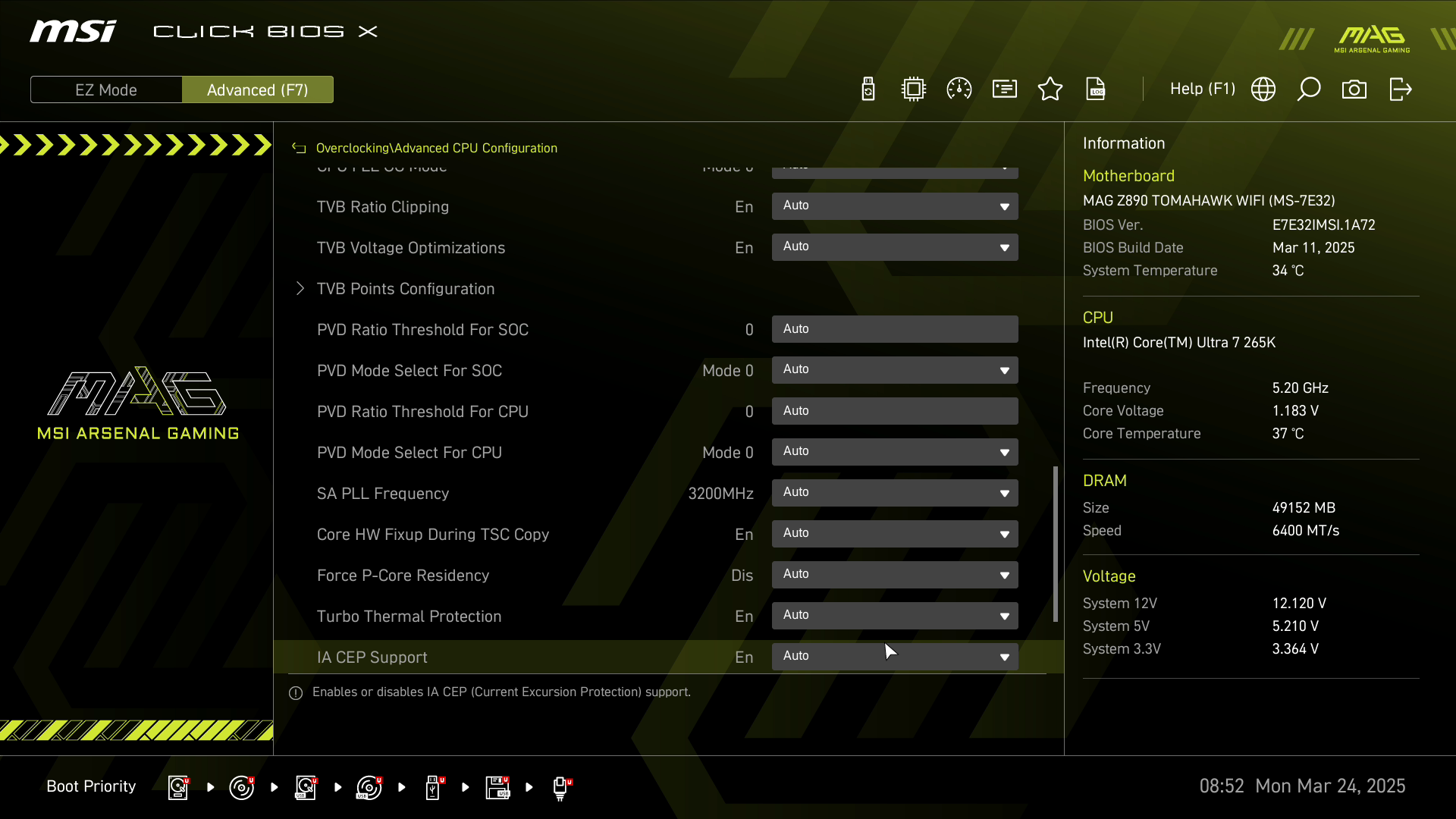

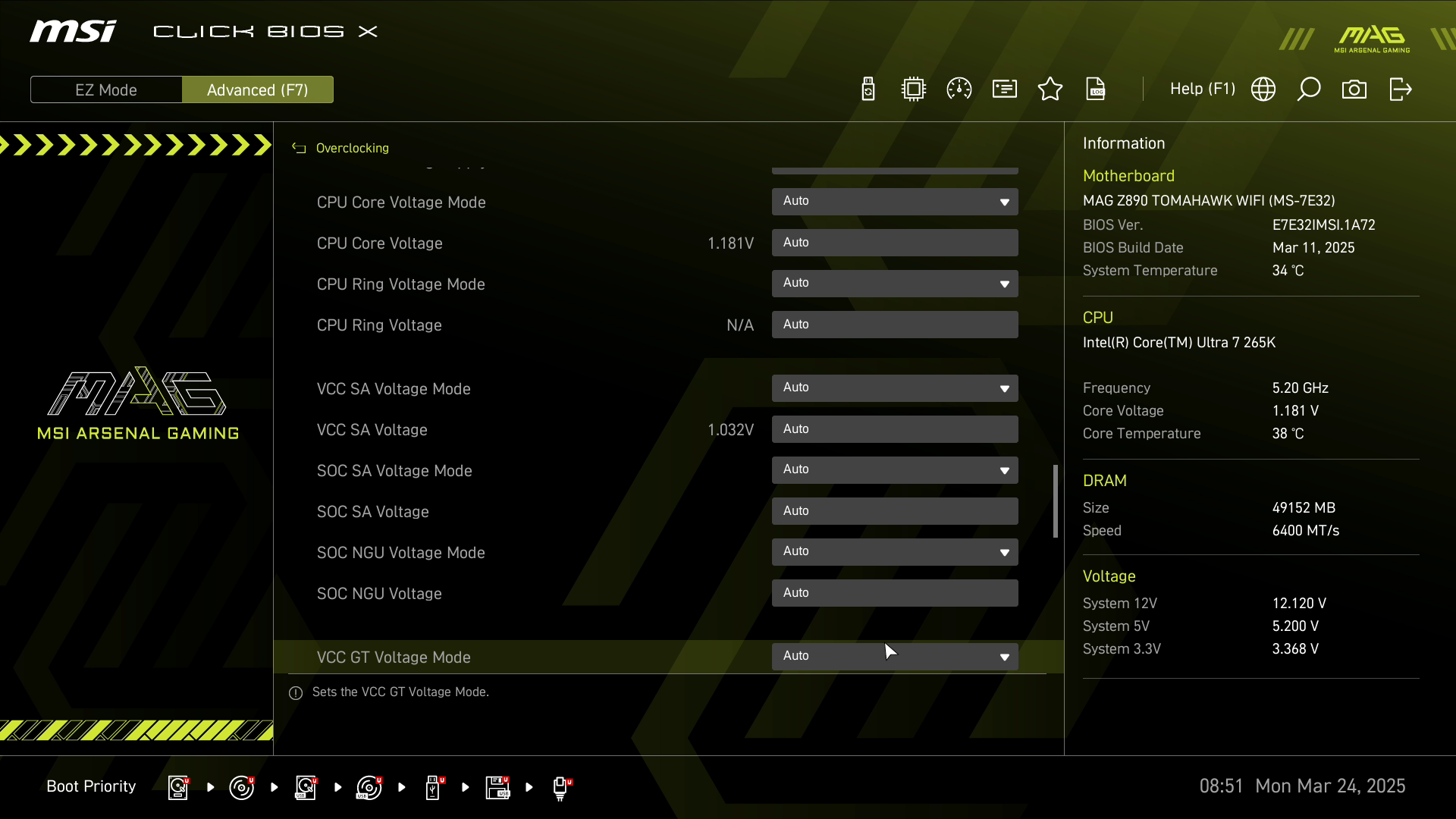

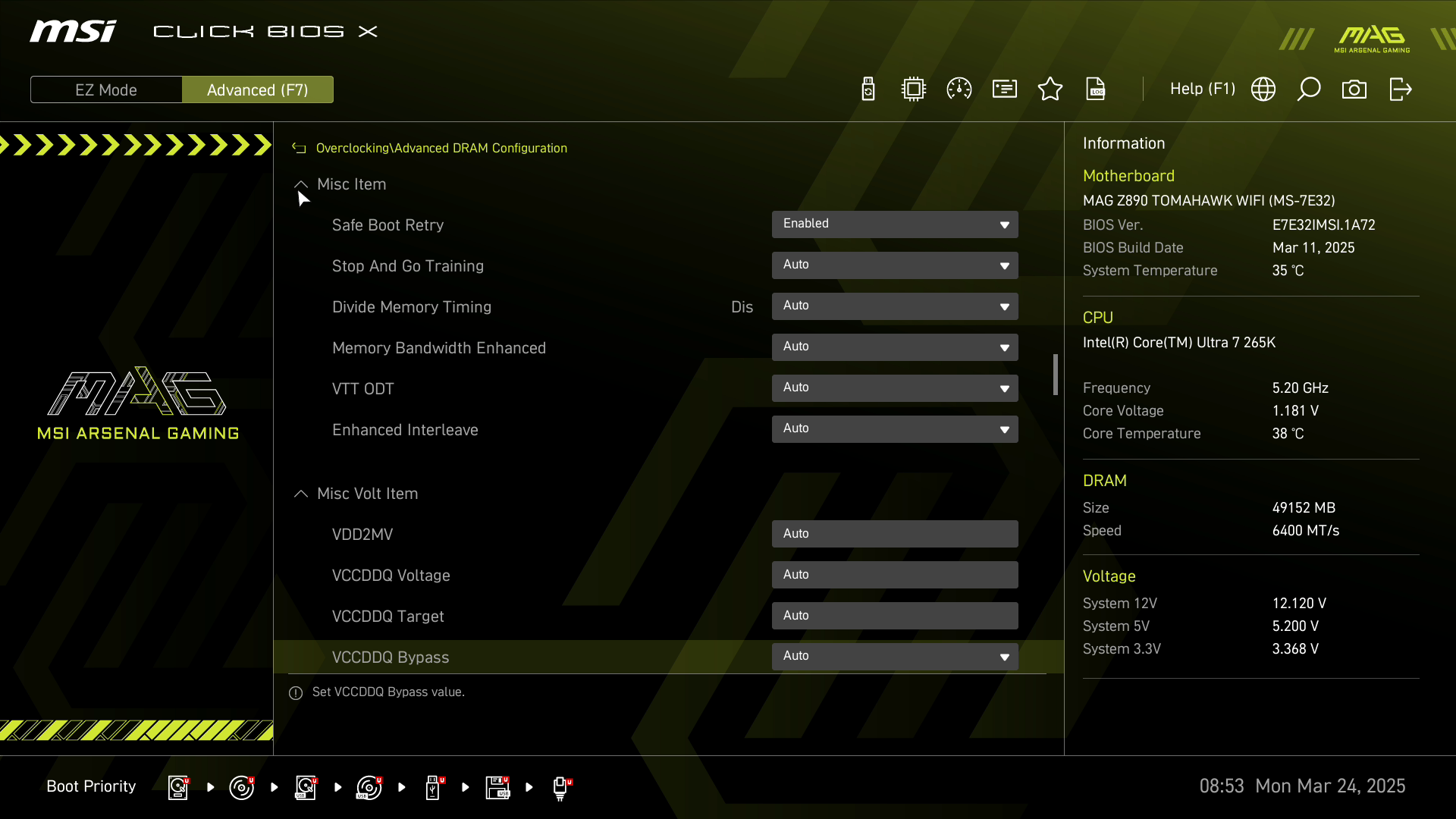

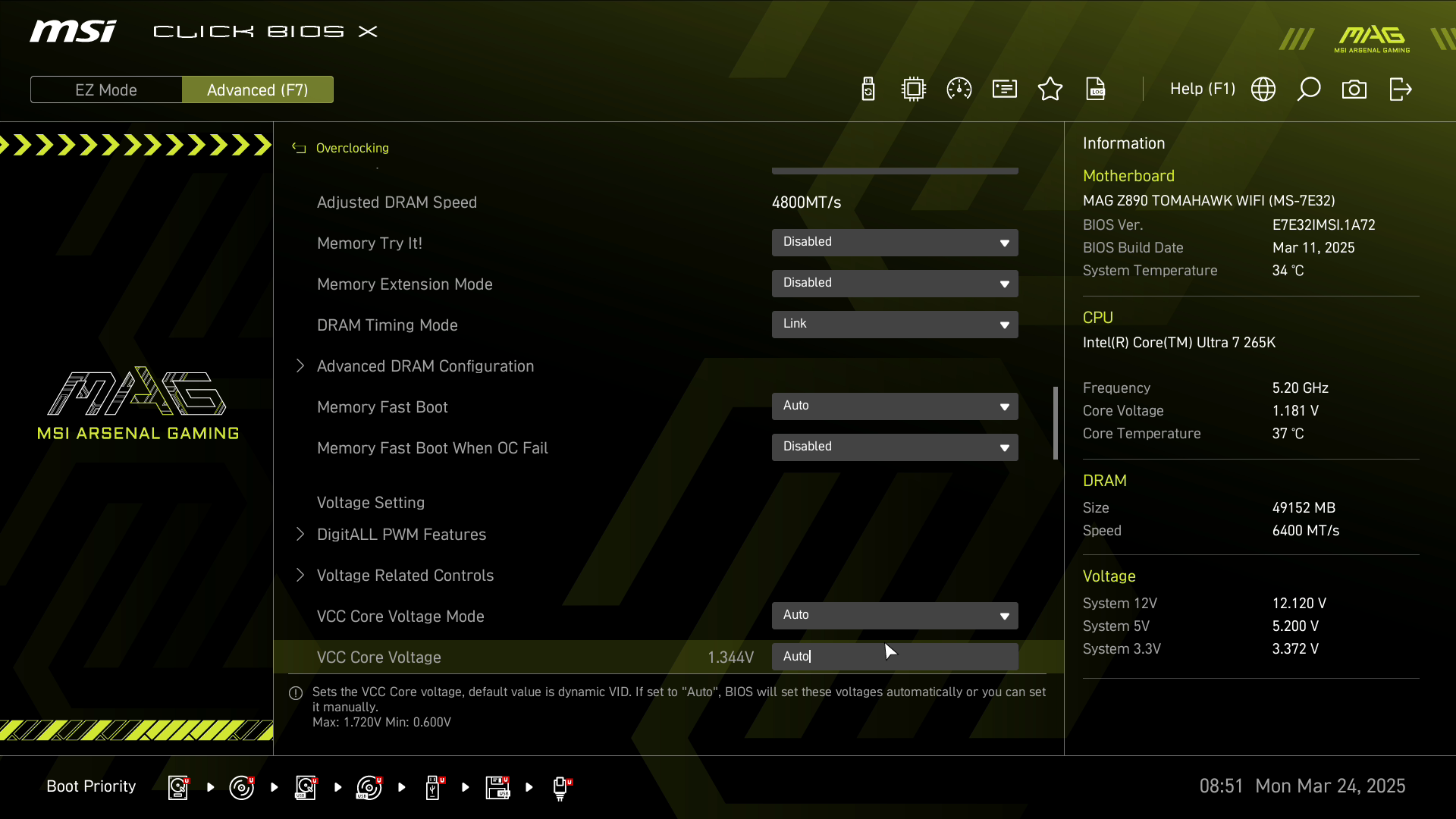

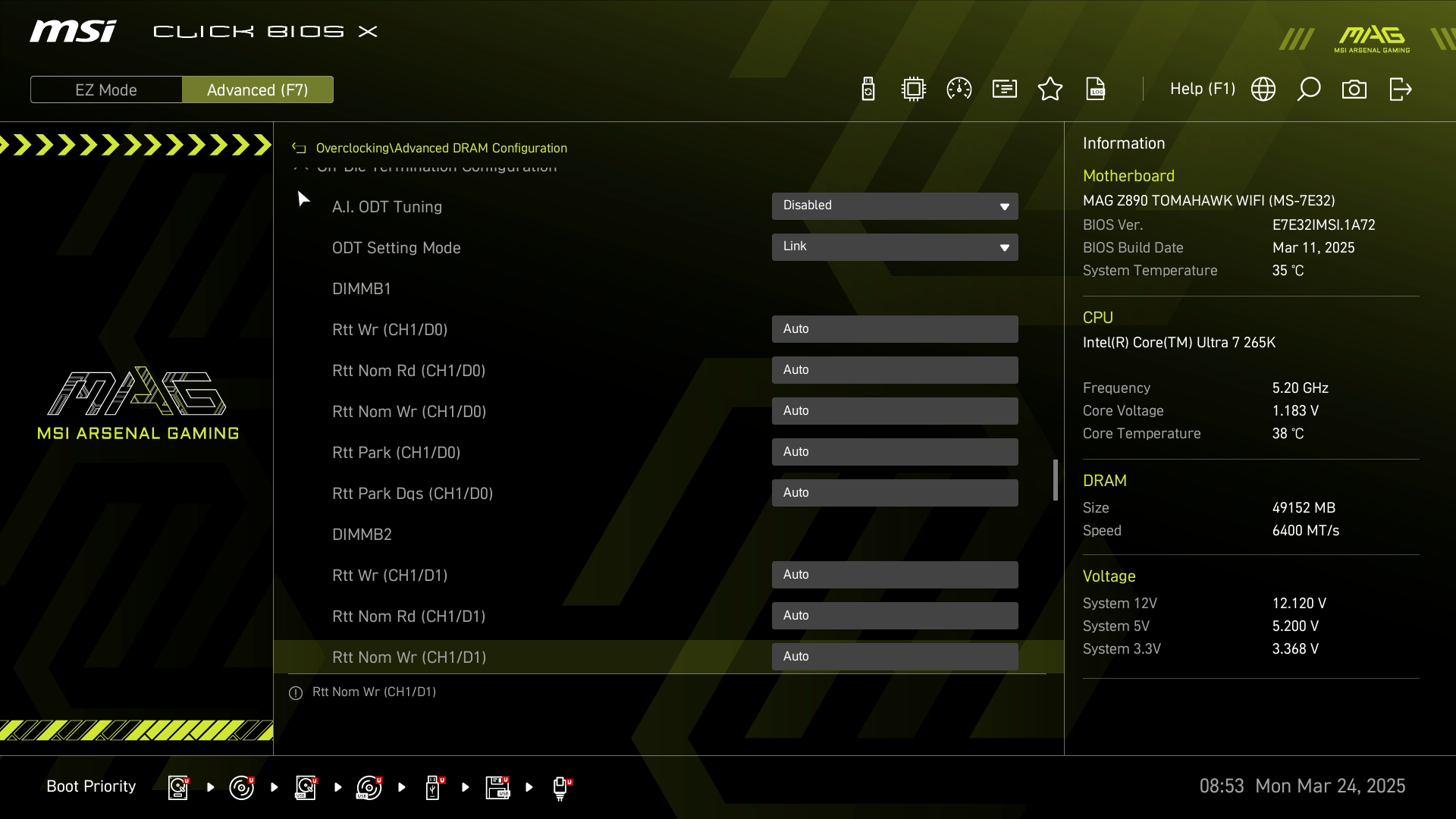

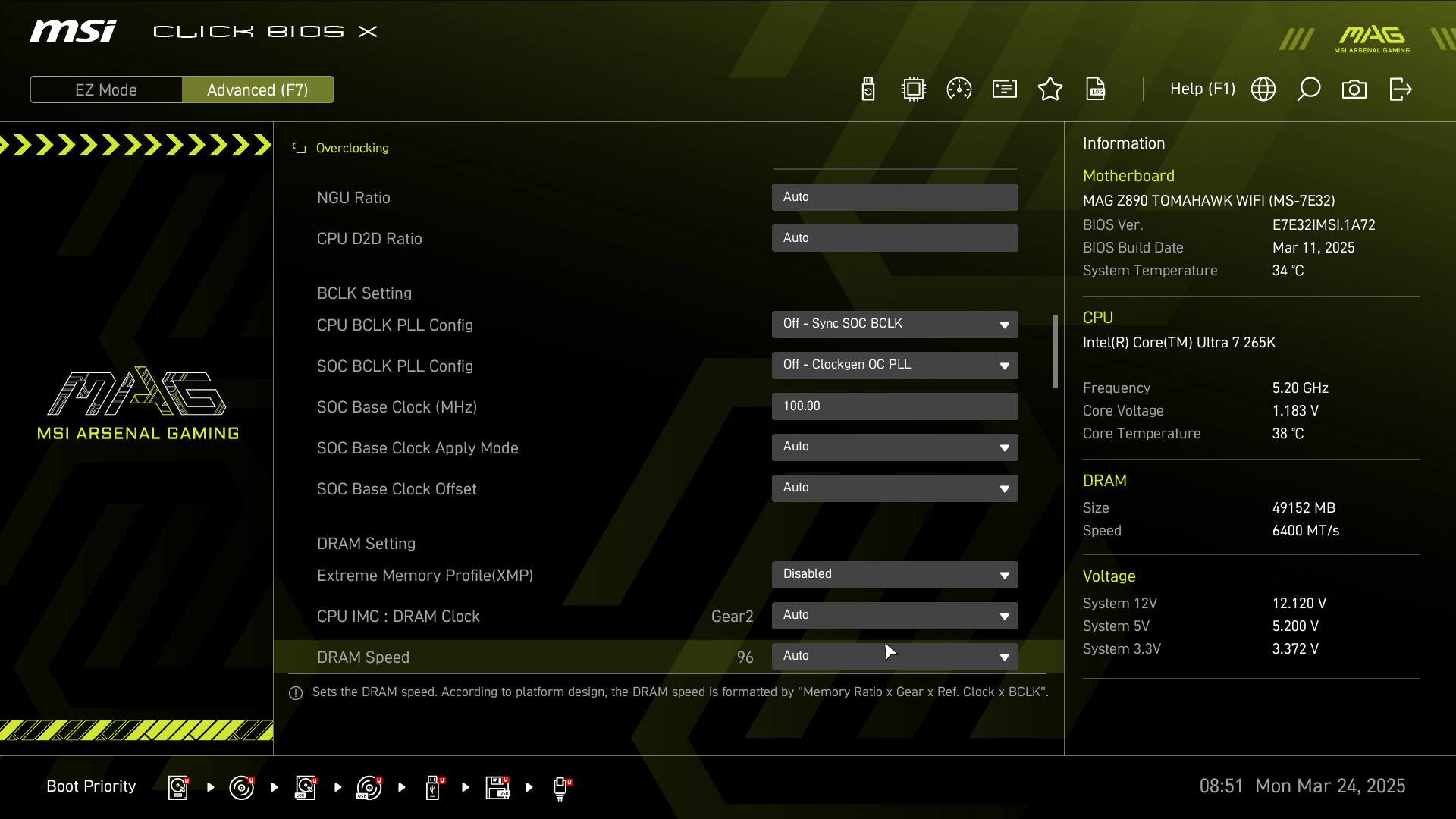

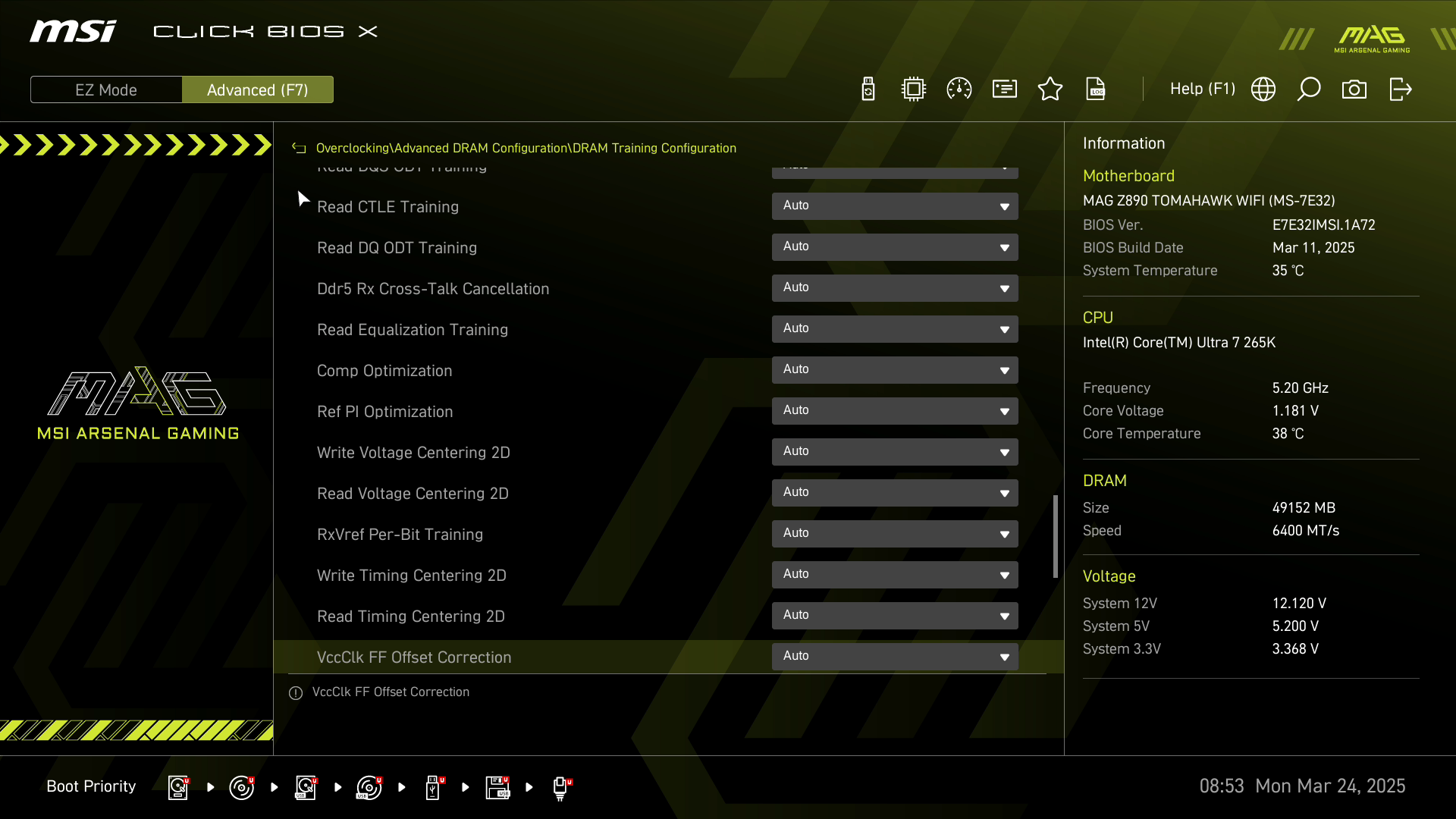

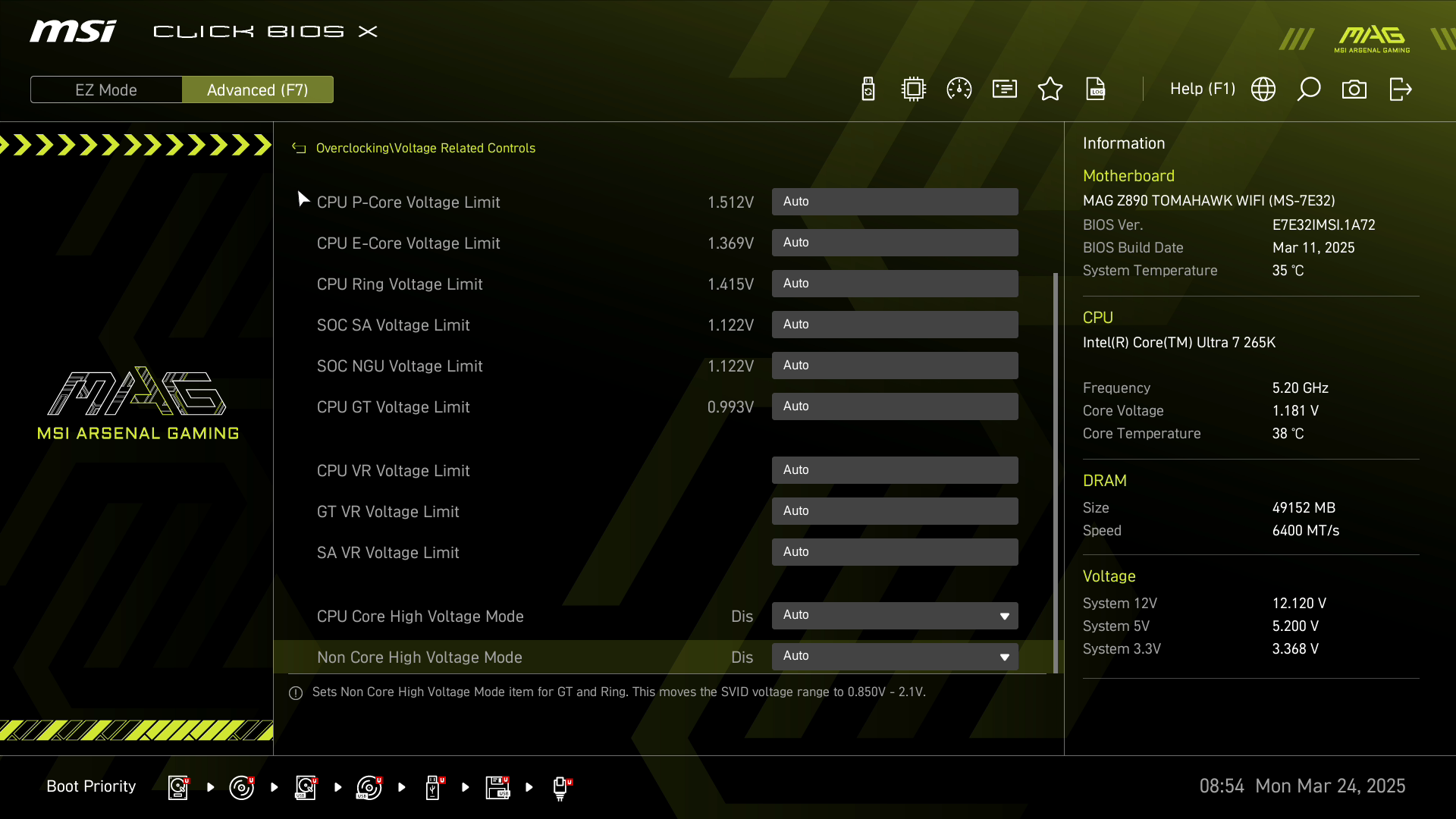

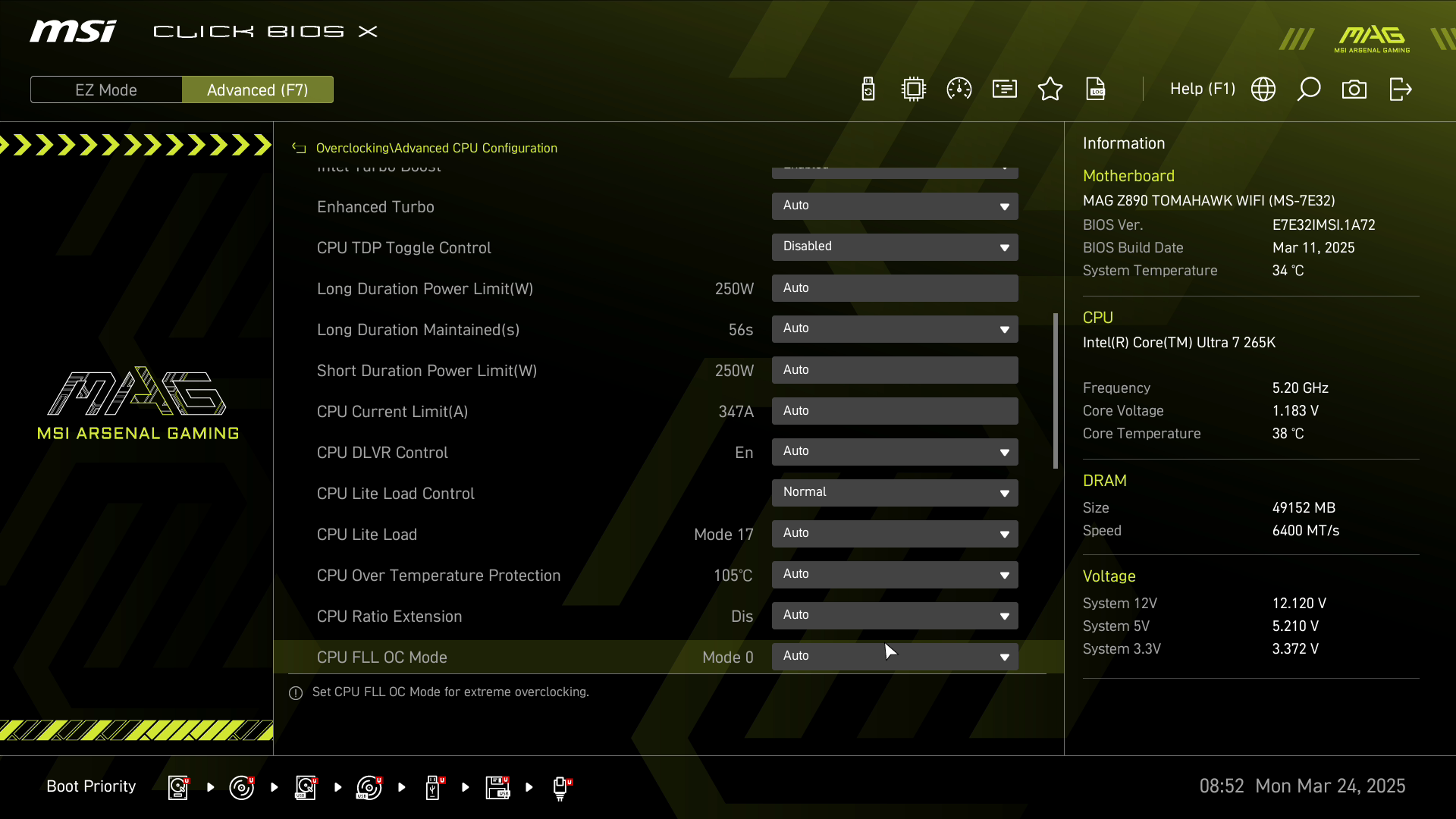

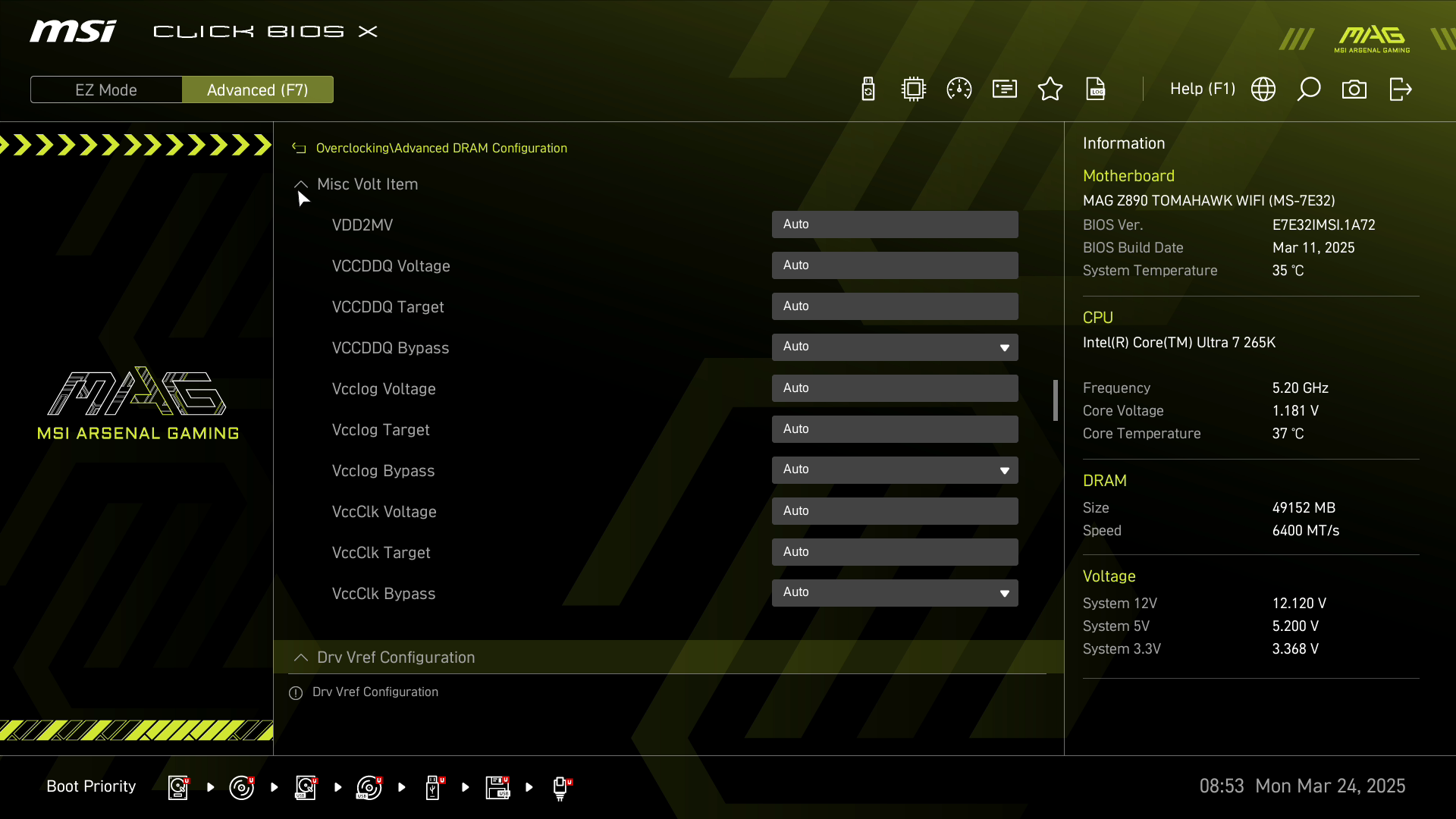

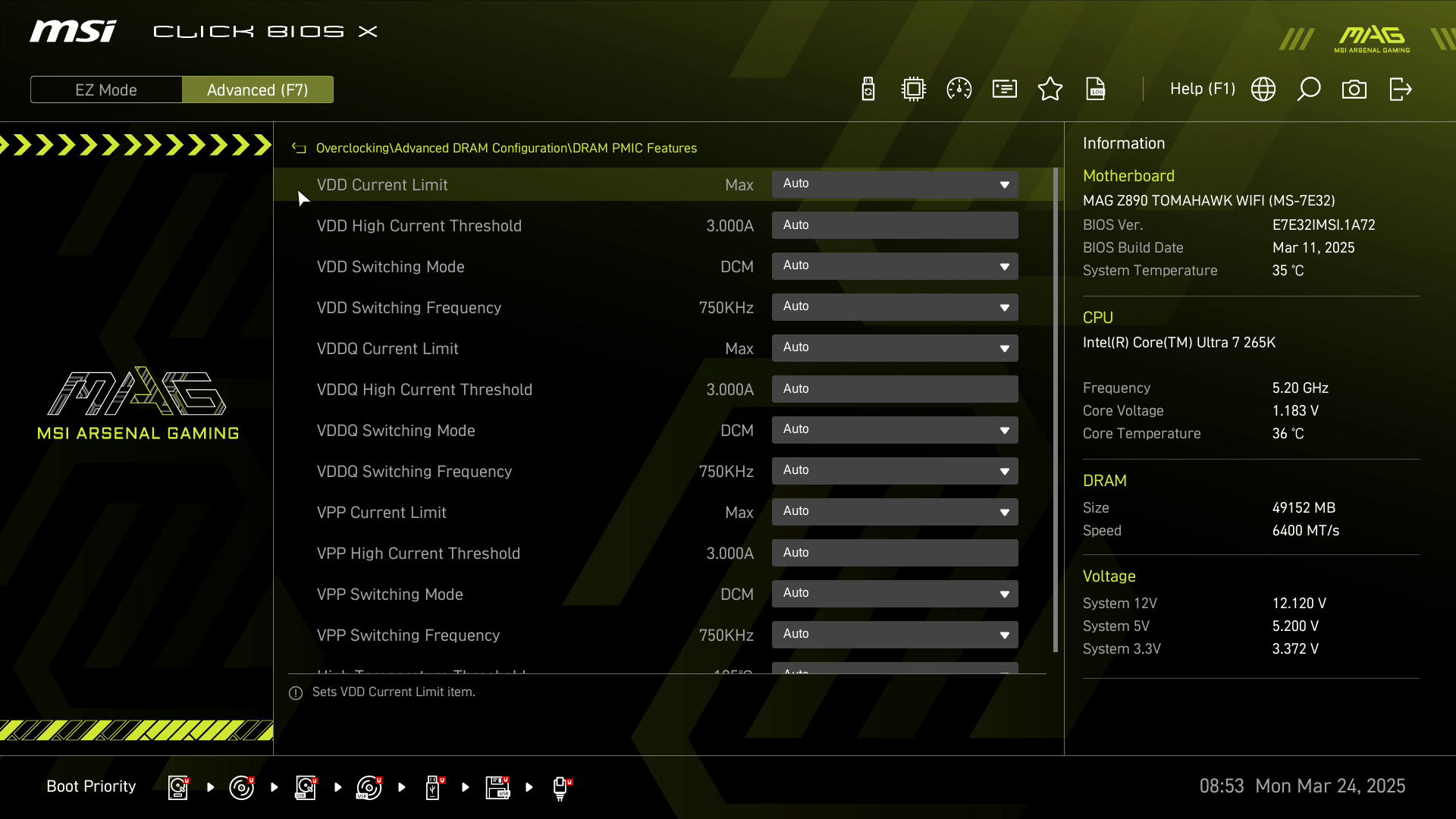

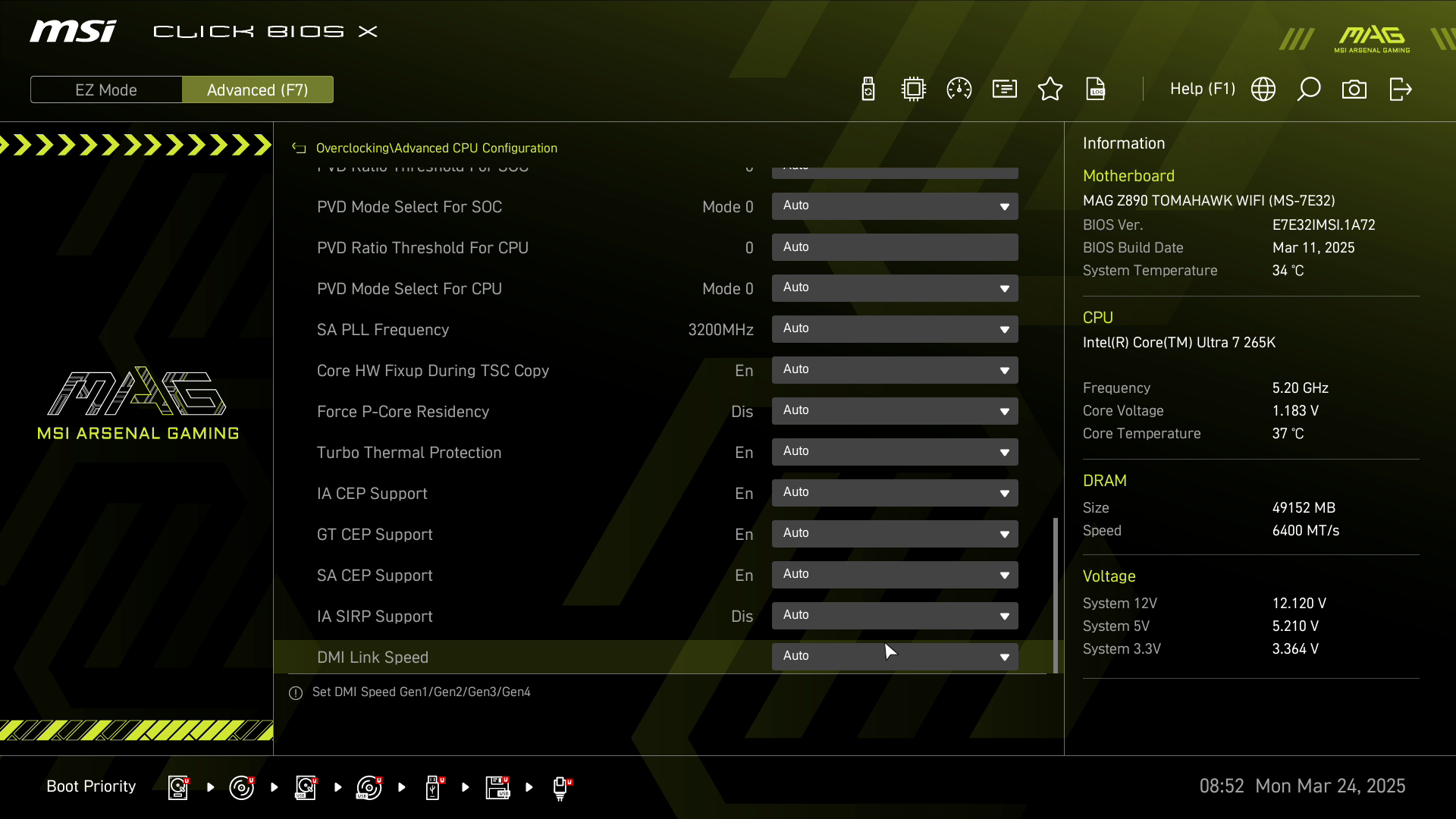

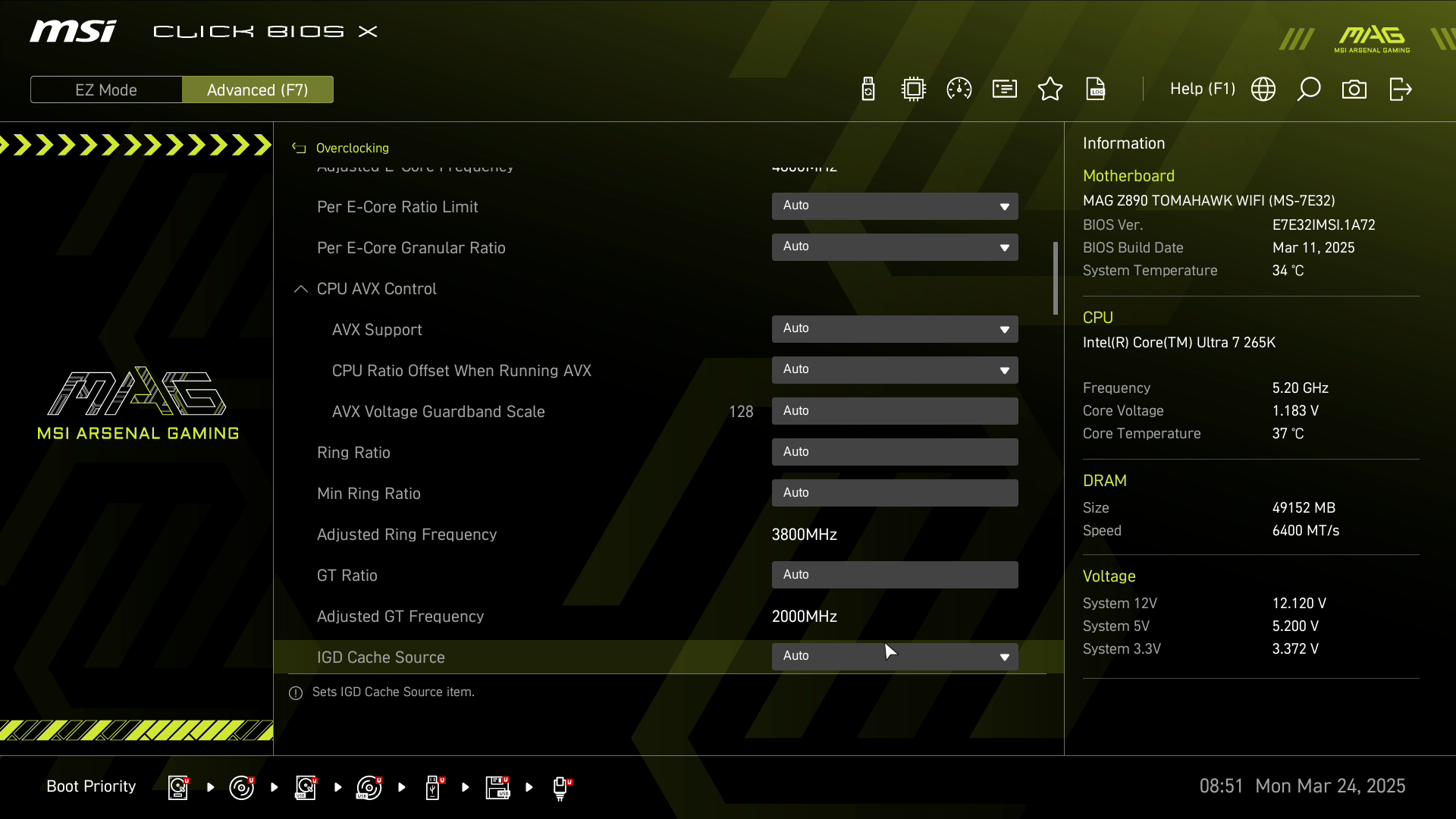

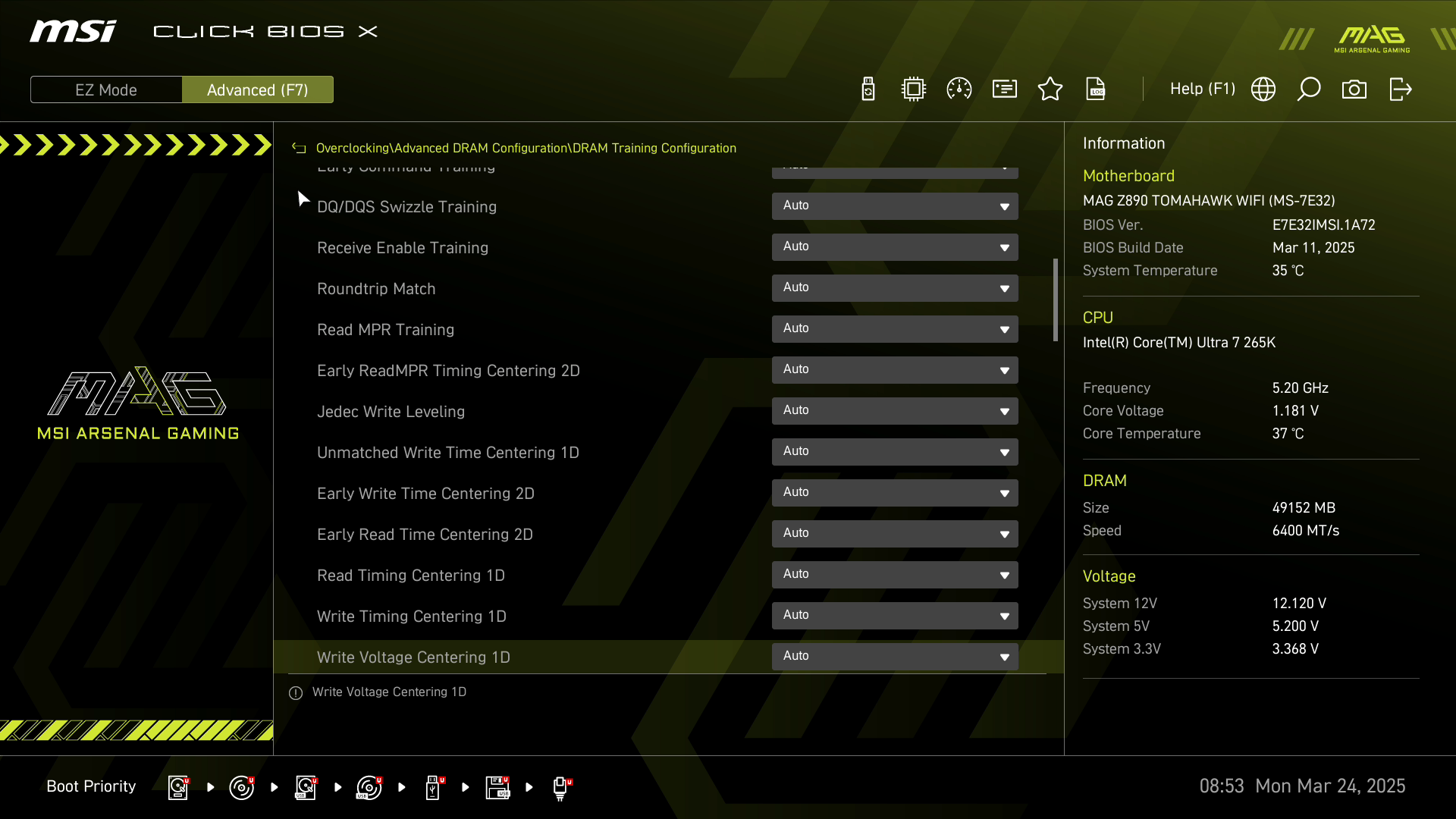

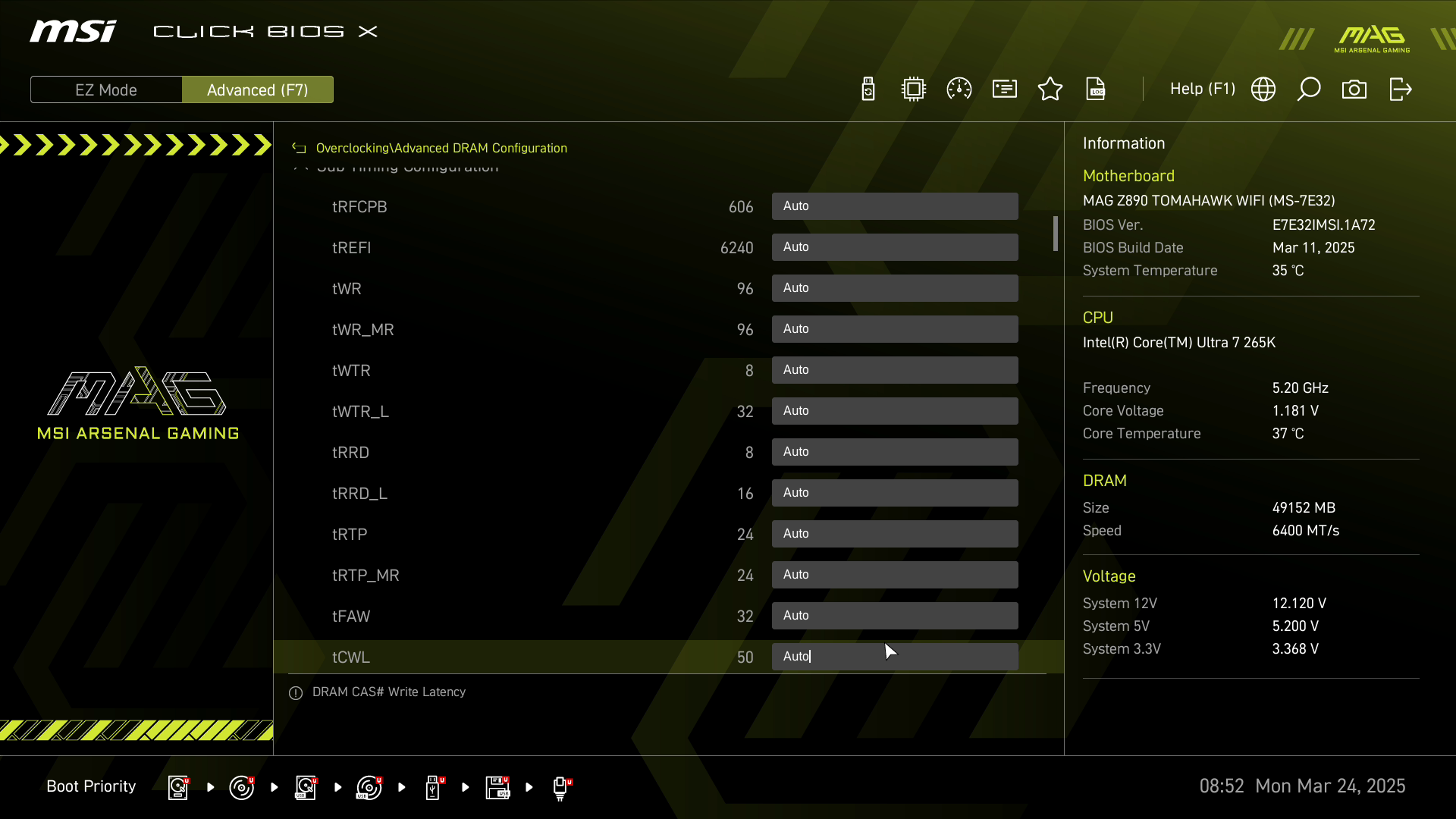

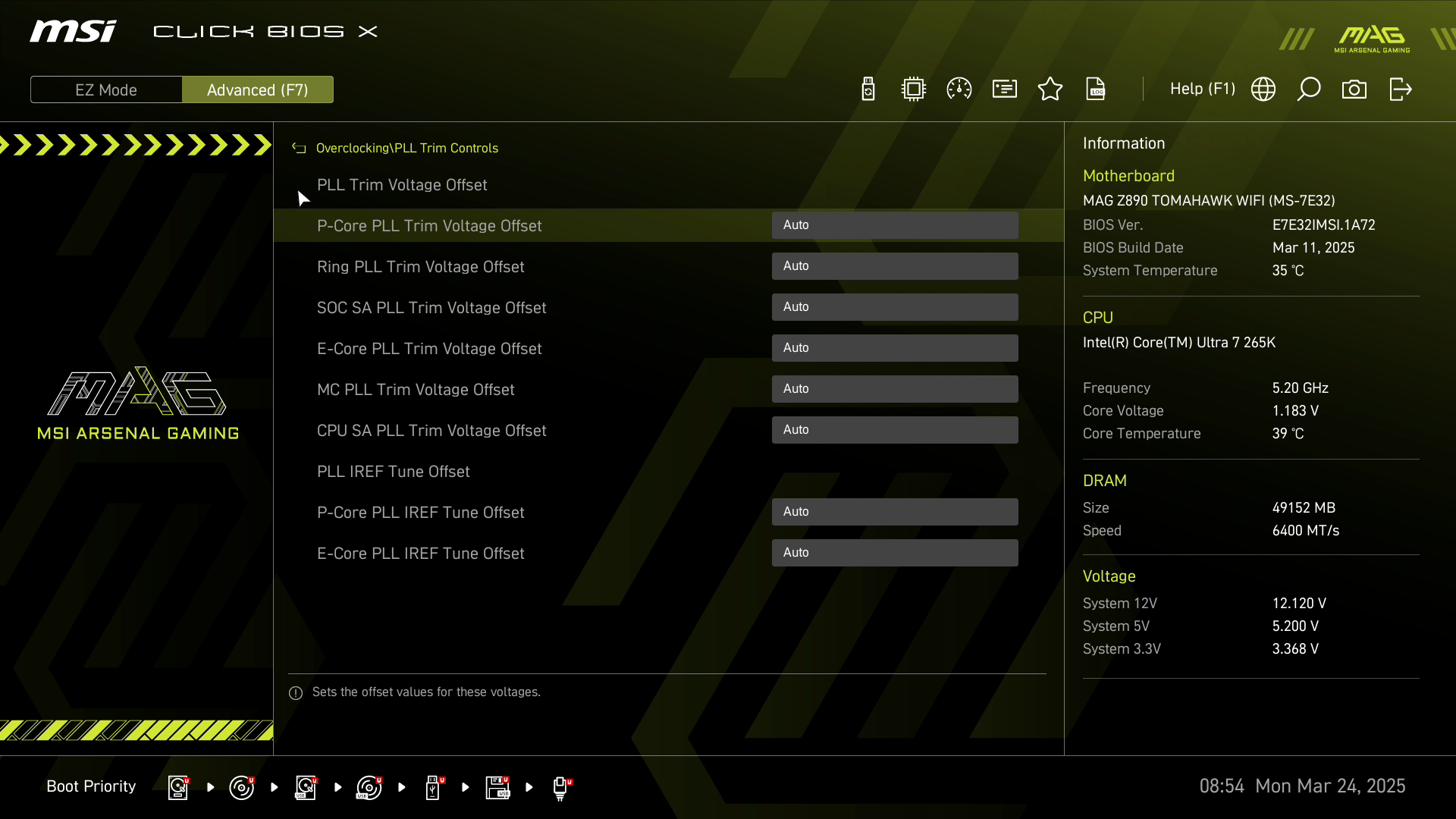

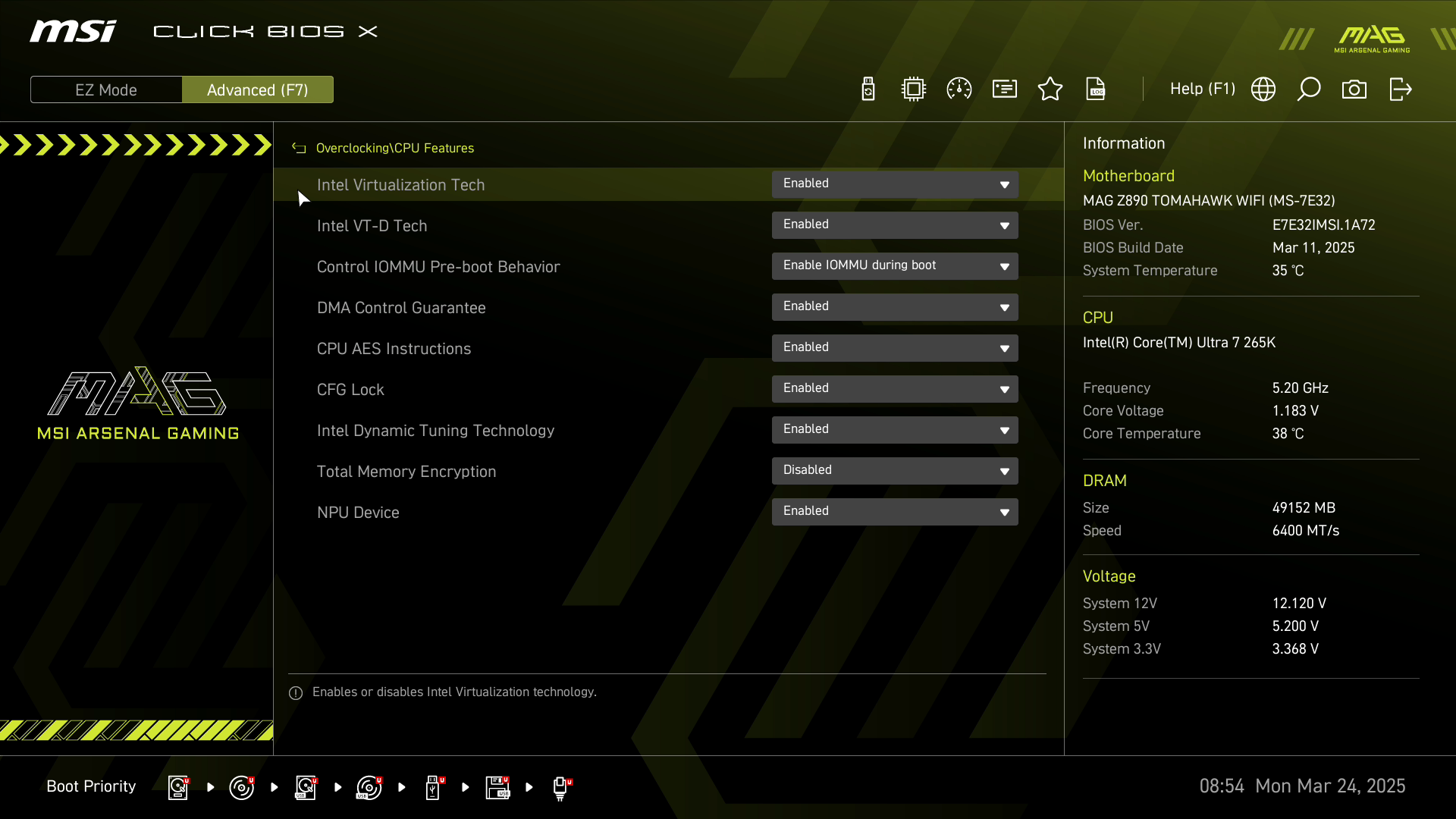

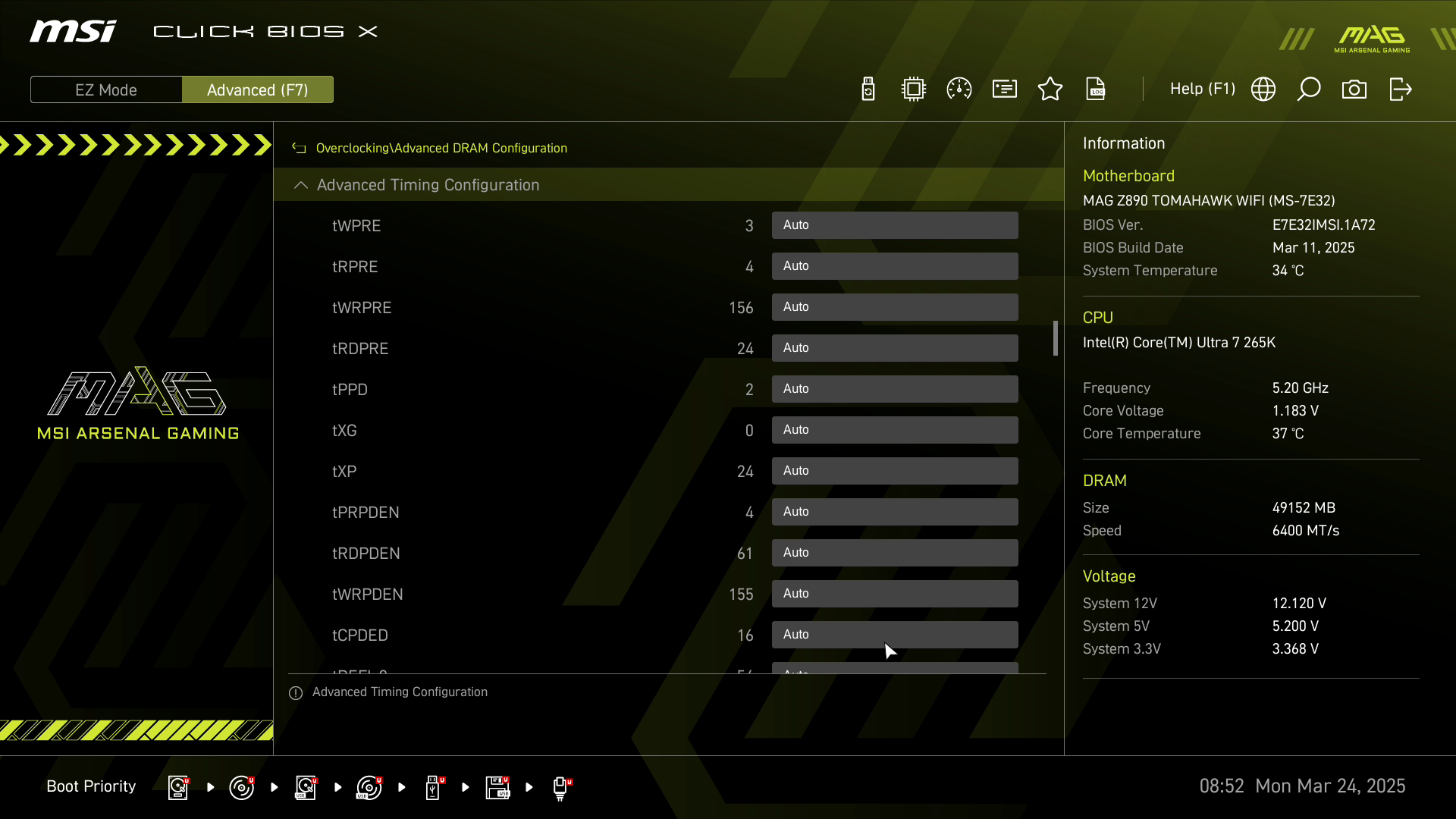

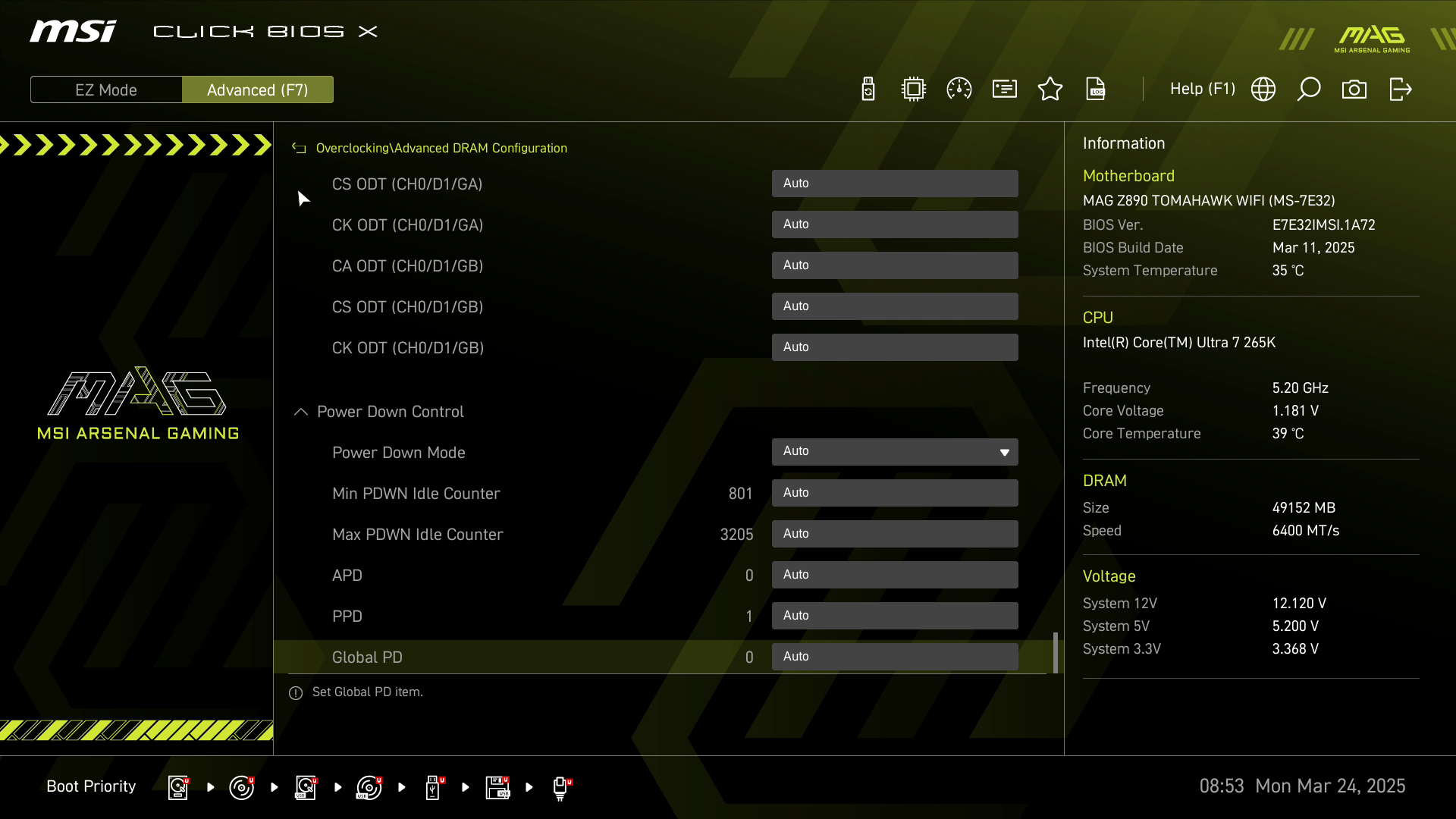

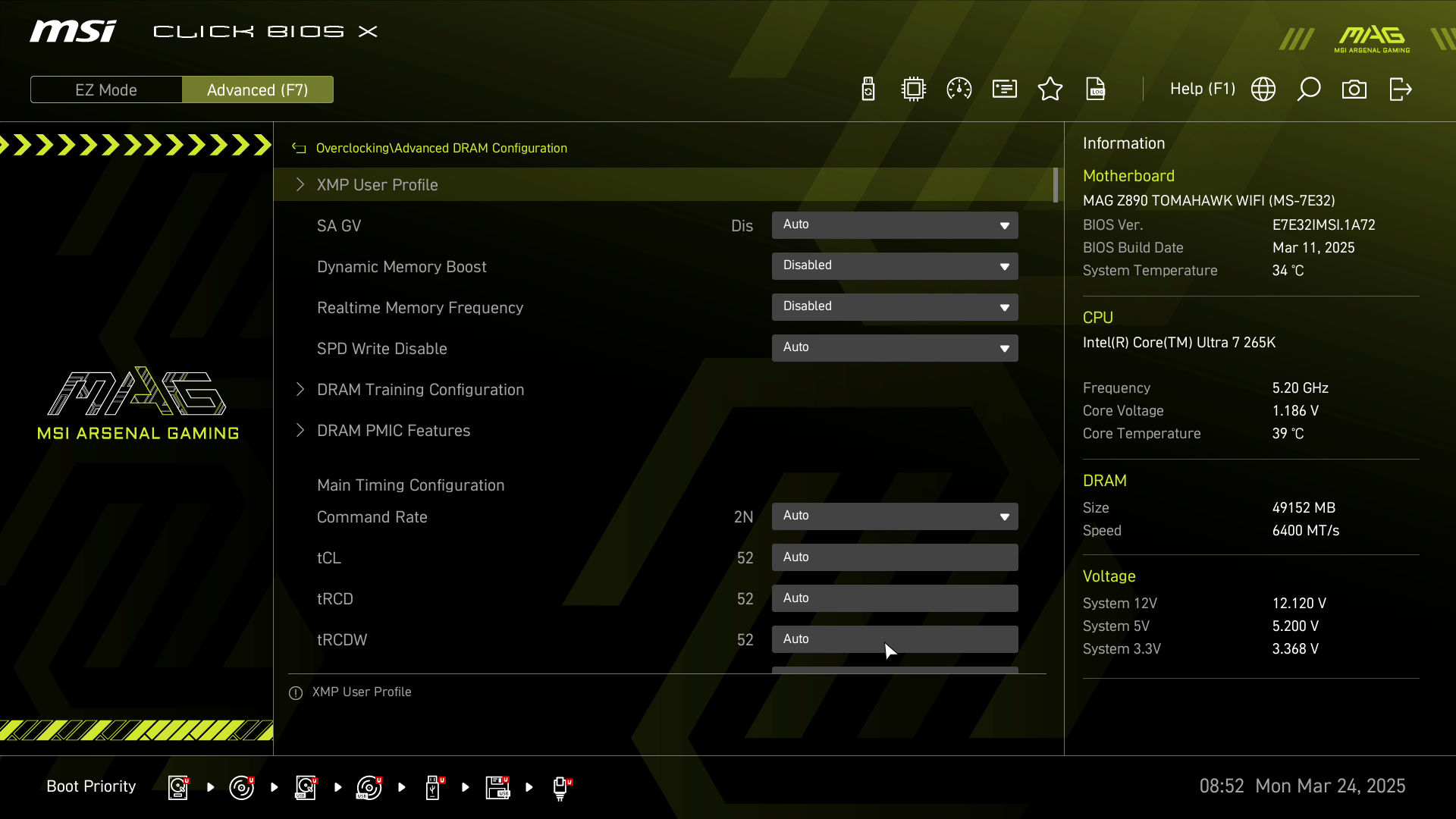

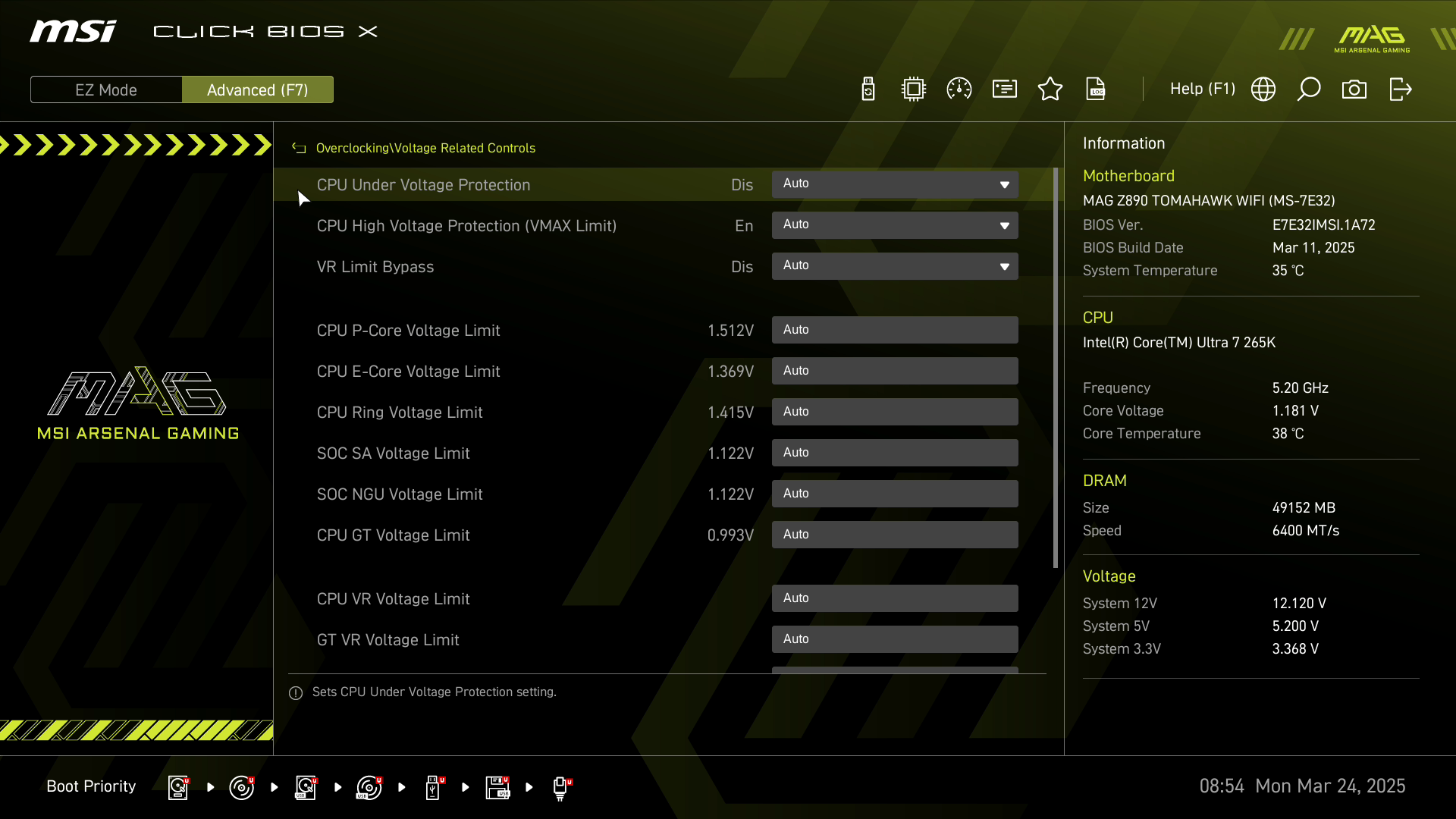

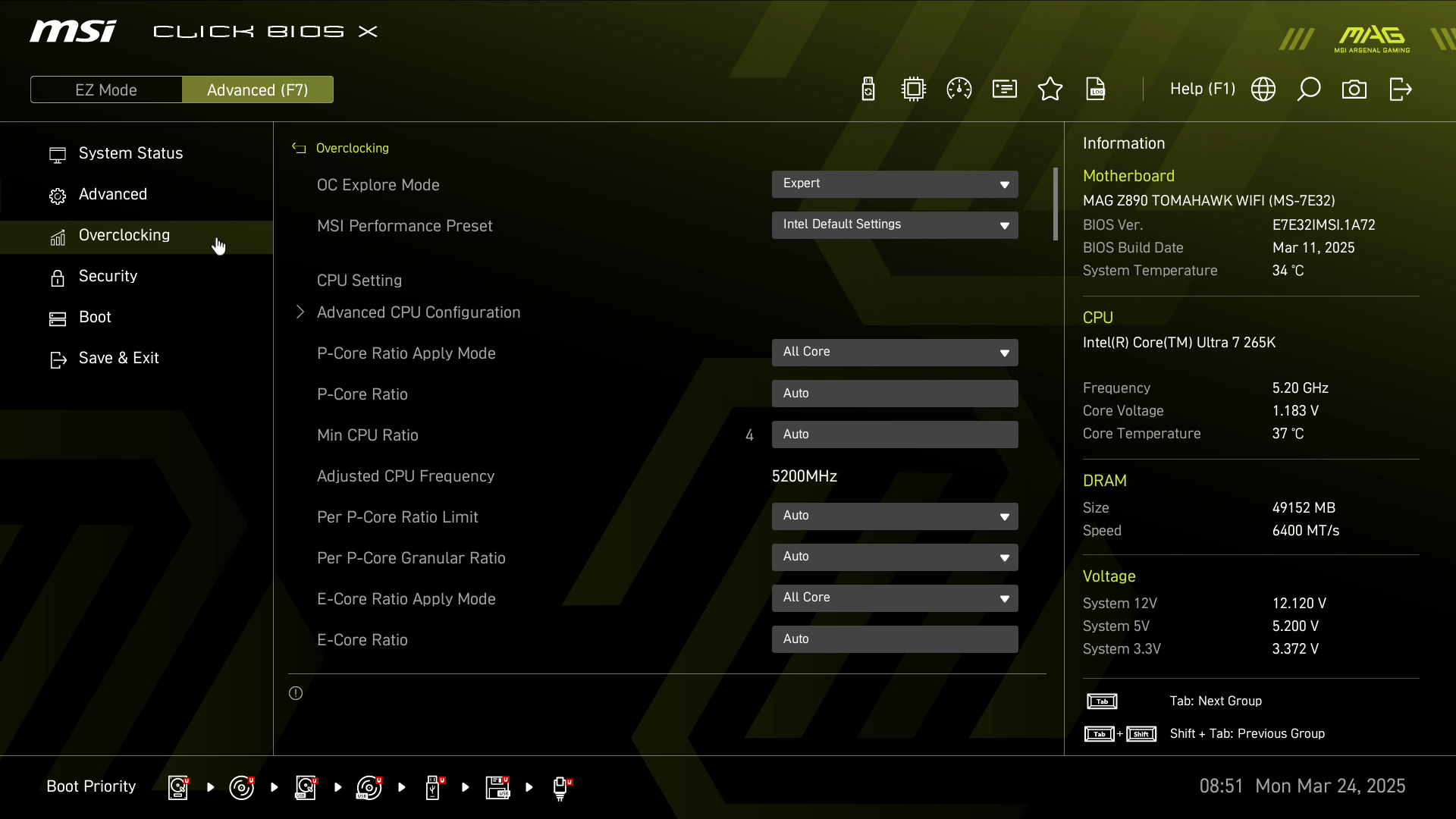

Секция Overclocking дает полную свободу в тонкой настройке платформы, а также ее разгона.
Таблица диапазонов регулировки ключевых параметров:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Base Clock (MHz) | 70–655 | 0,001 |

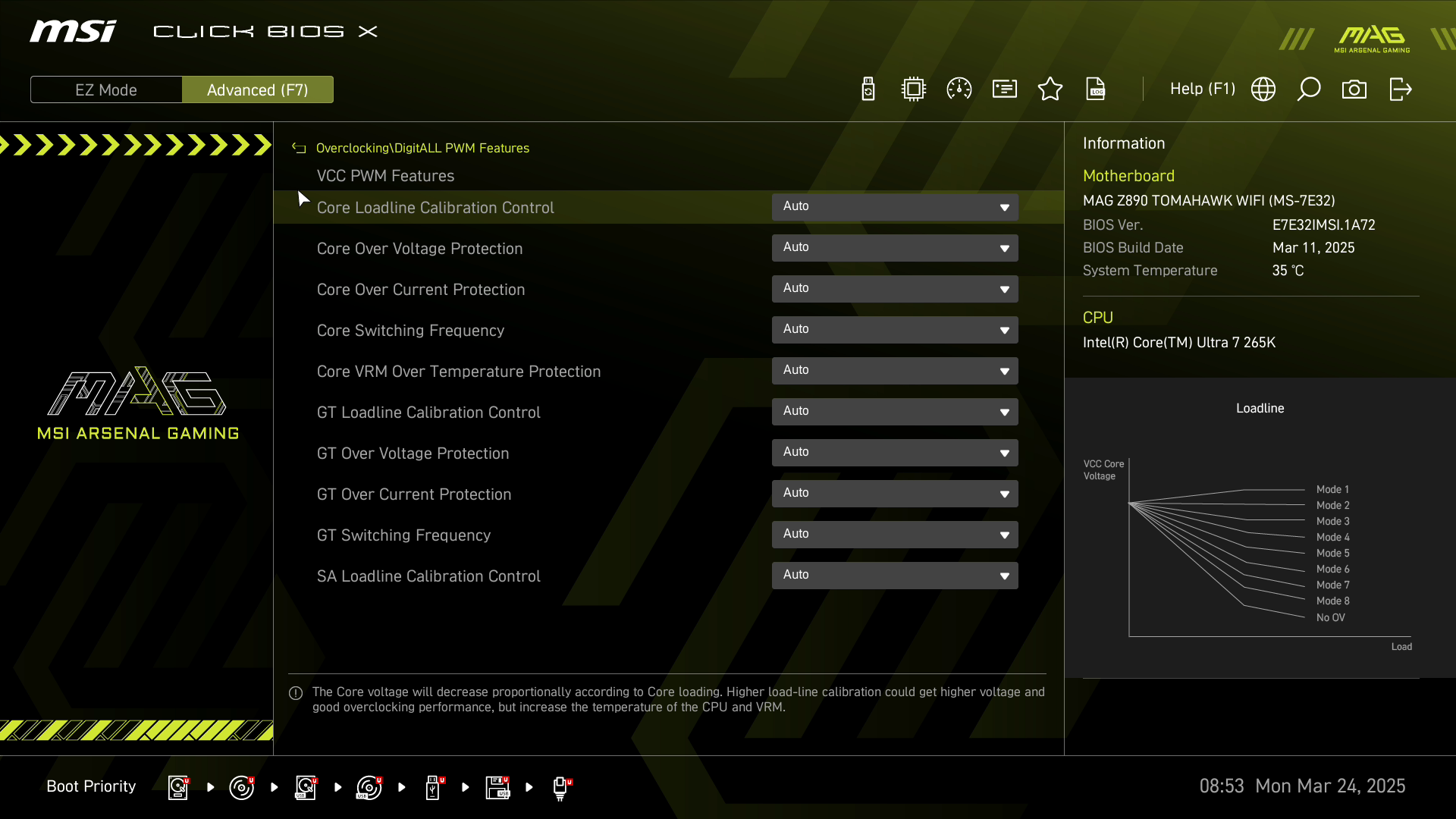

| Load-line Calibration Control (Level) | 1–8 | 1 |
| Core Switching Frequency (KHz) | 500‑1000 | 50 |
| VCC Core Voltage (V) | 0,6–1,72 | 0,01 |
| CPU P‑Core Voltage (V) | 0,6–1,72 | 0,005 |
| CPU E‑Core Voltage (V) | 0,6–1,72 | 0,005 |
| CPU Ring Voltage (V) | 0,6–1,55 | 0,005 |
| VCC SA Voltage (V) | 0,6–1,85 | 0,01 |
| SOC SA Voltage (V) | 0,6–1,52 | 0,005 |
| VNNAON Voltage (V) | 0,7–1 | 0,01 |
| CPU VDD2 Voltage (V) | 0,85–1,45 | 0,01 |
| CPU IO Voltage (V) | 0,85–1,55 | 0,01 |
| DRAM Frequency (MHz) | 3200–15066 | 133 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,005 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |

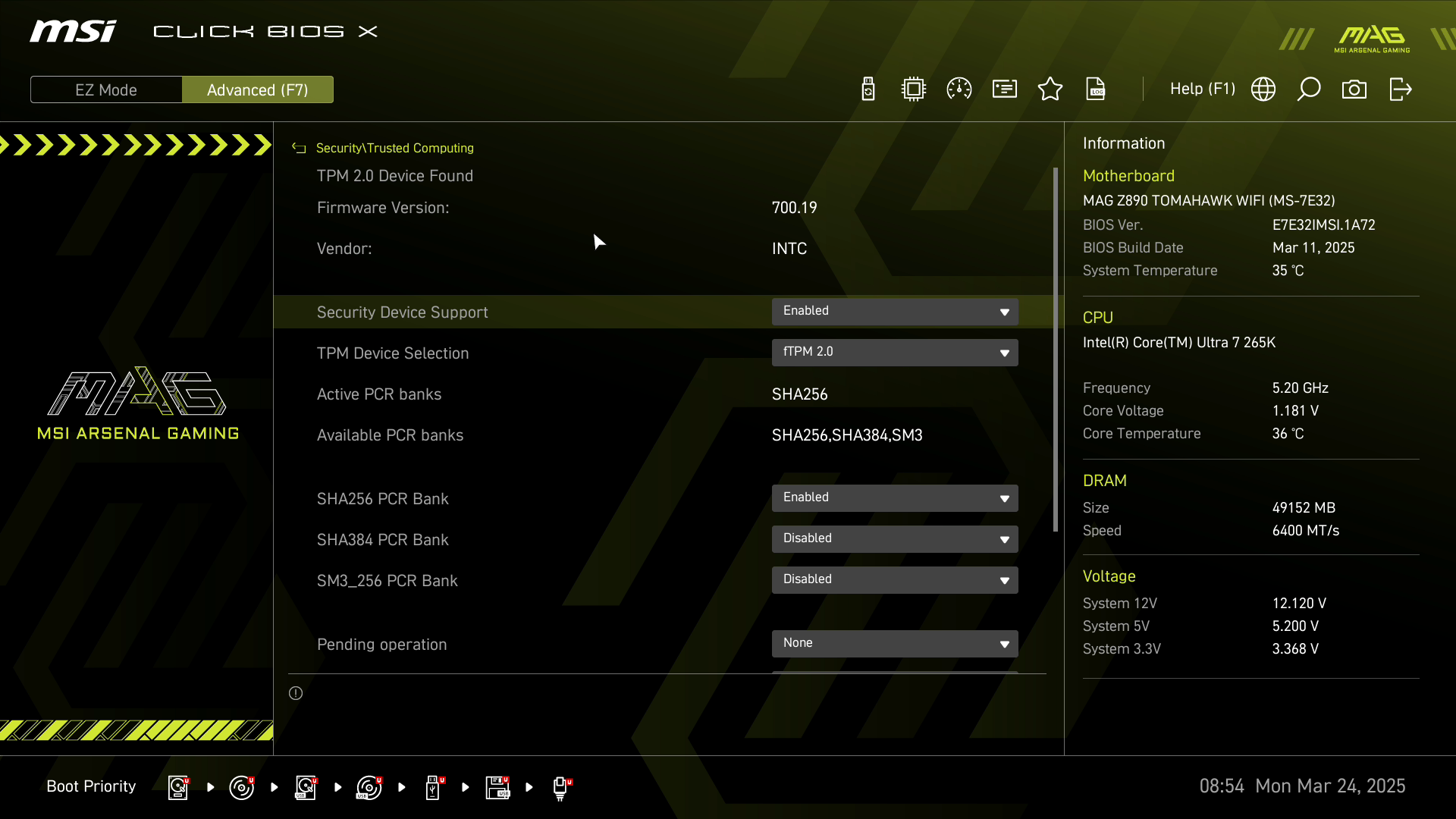

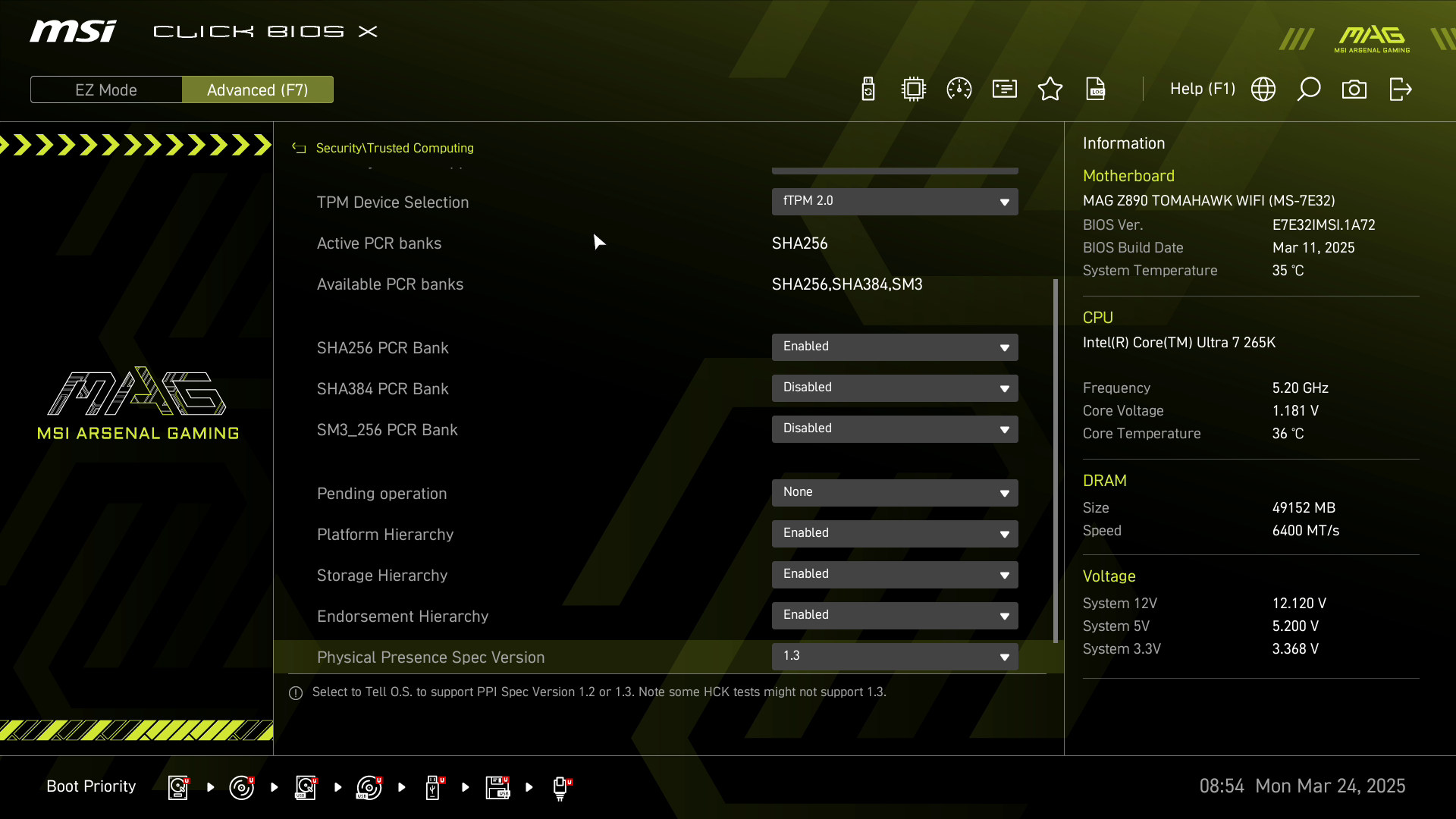

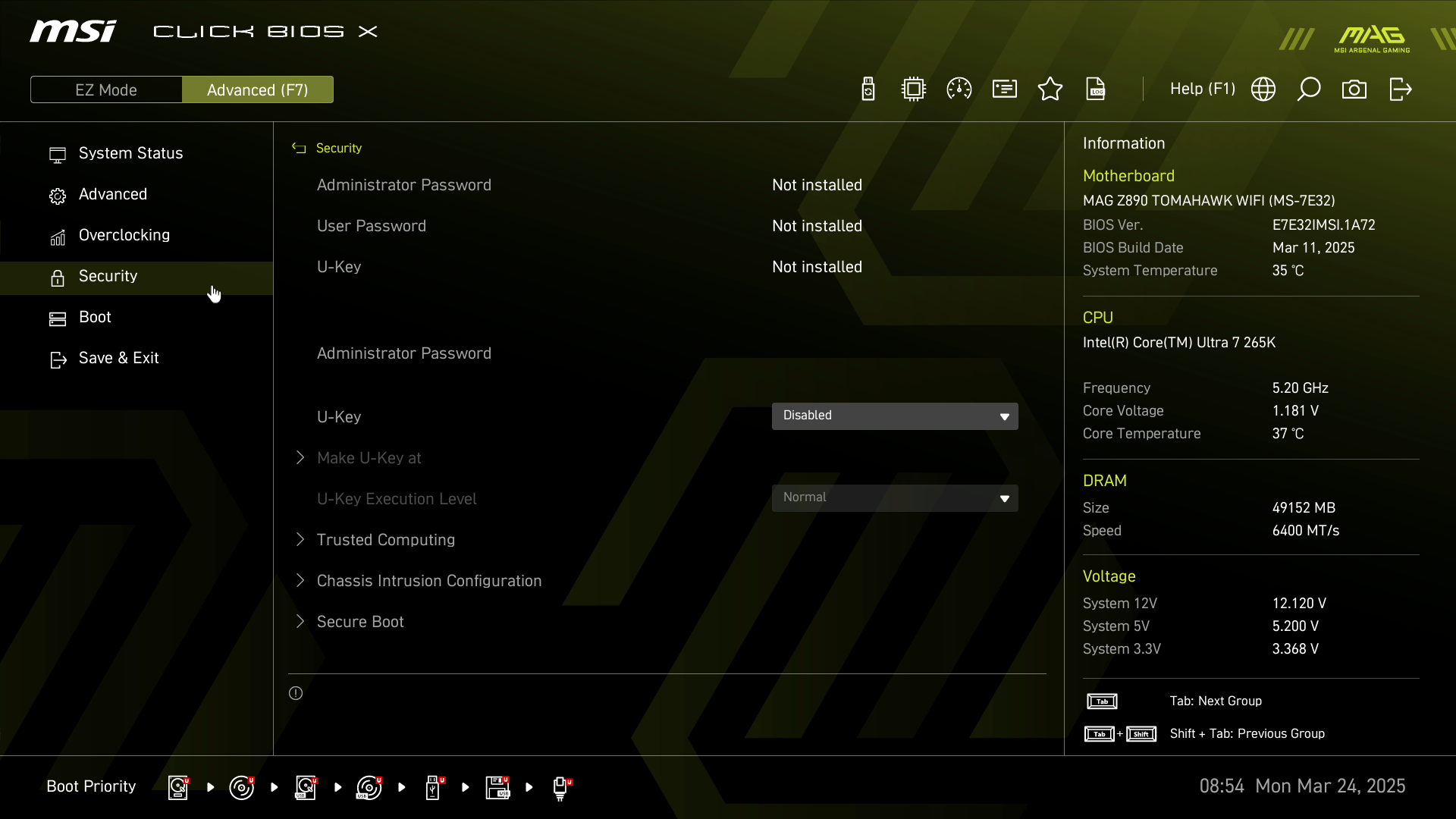

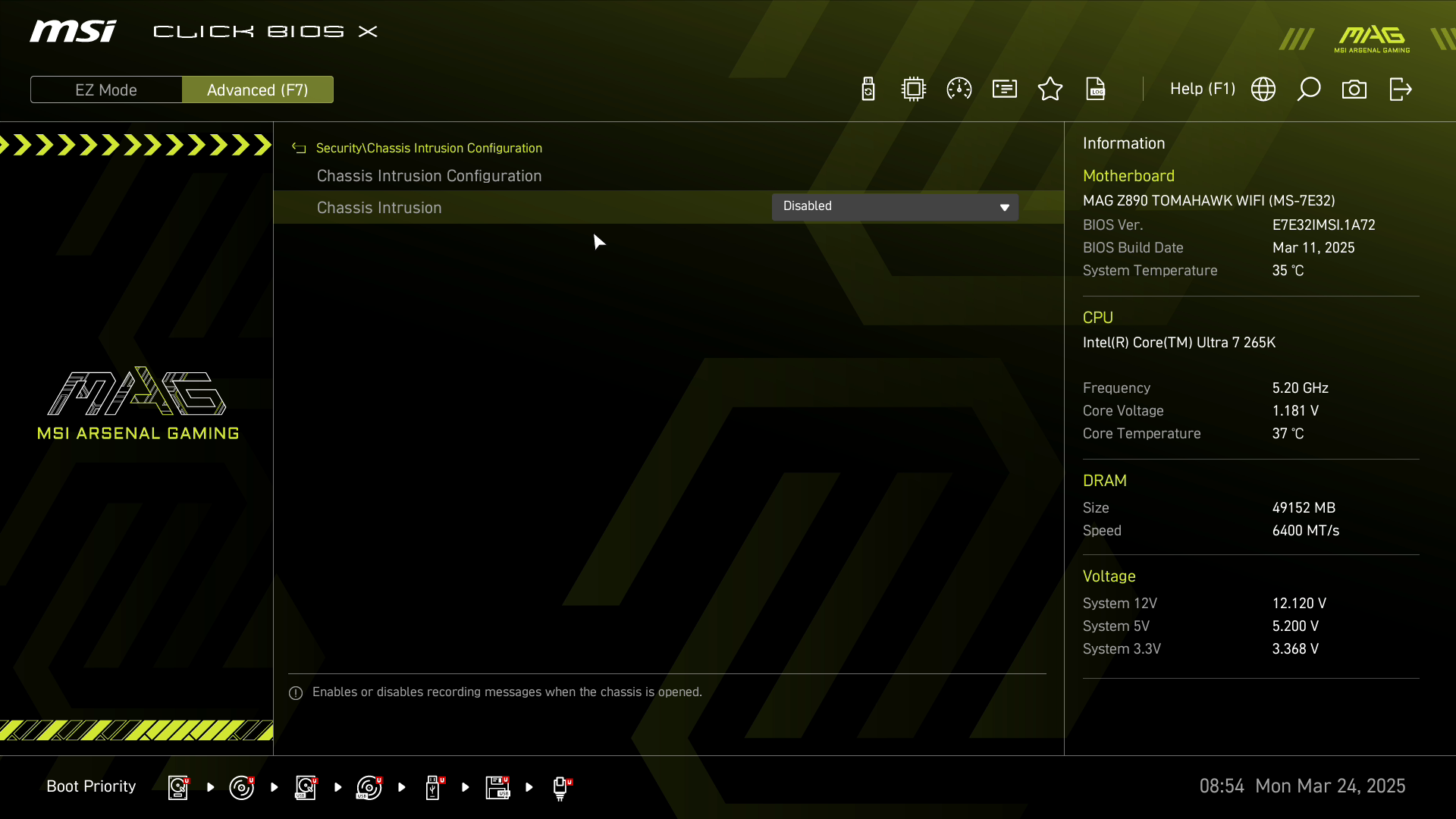

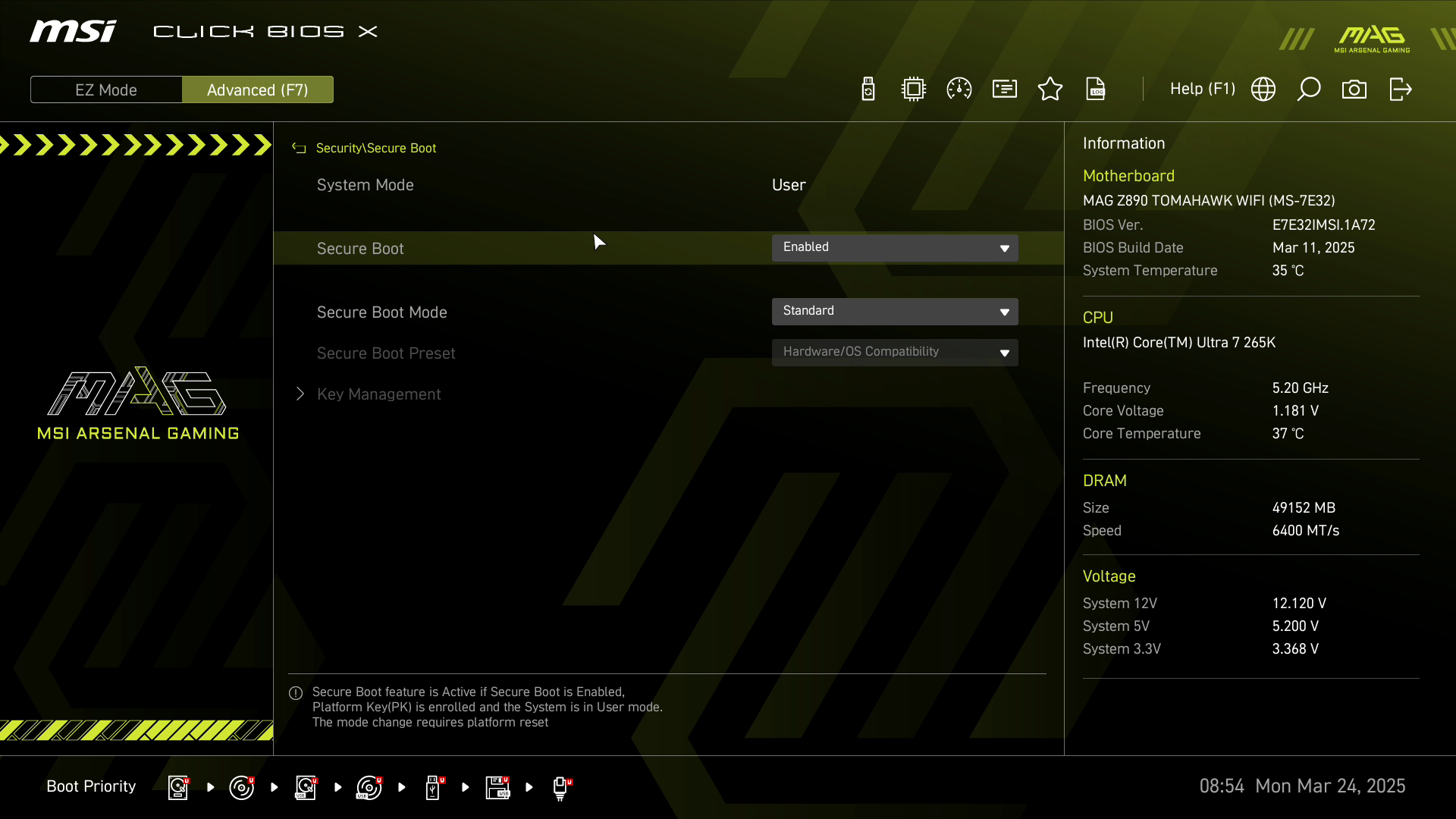

Секция Security отвечает за функции безопасности платформы. Здесь присутствуют функции Secured Boot, управление TPM, датчик открытия шасси, возможность установить системный пароль.

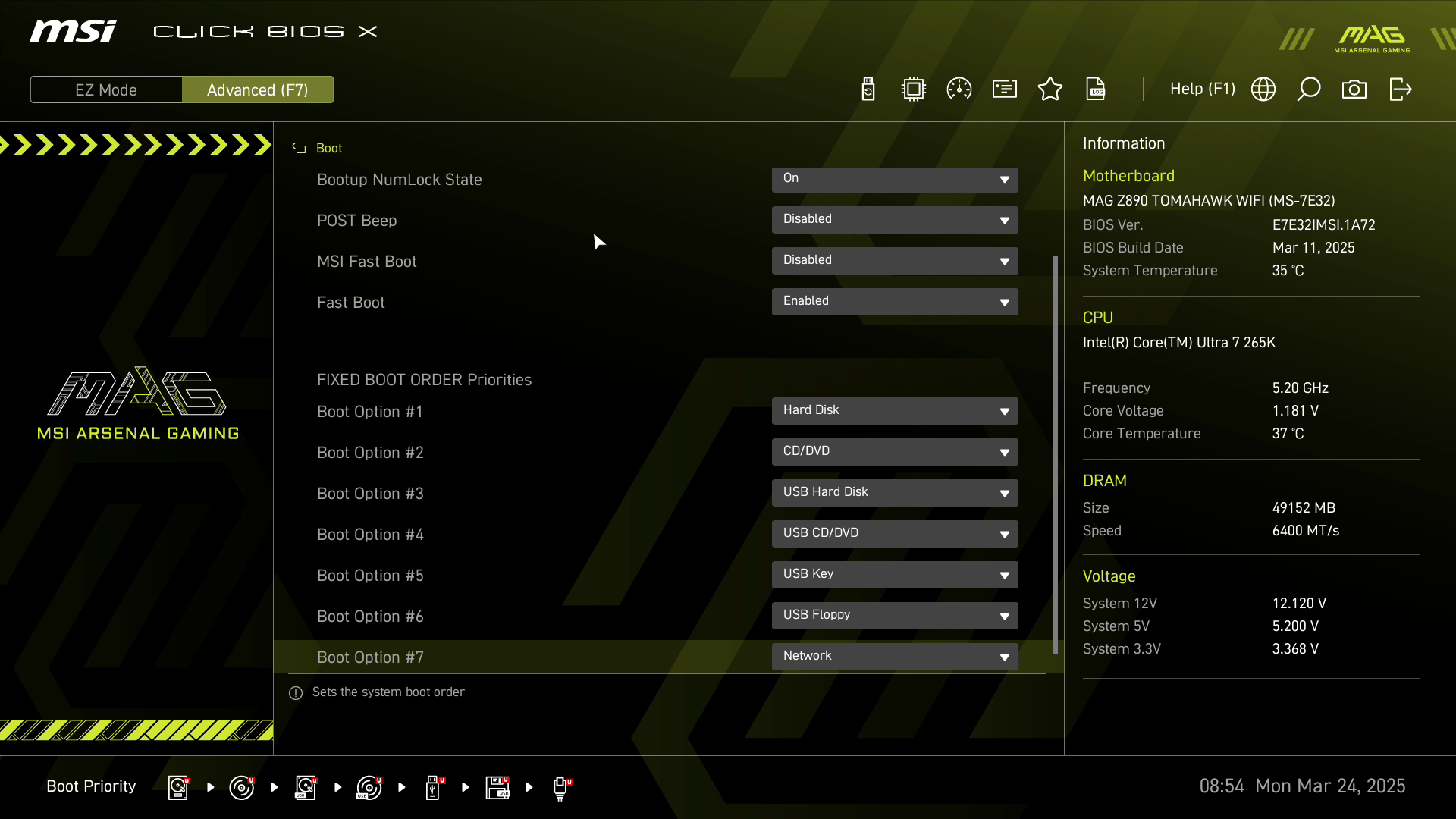

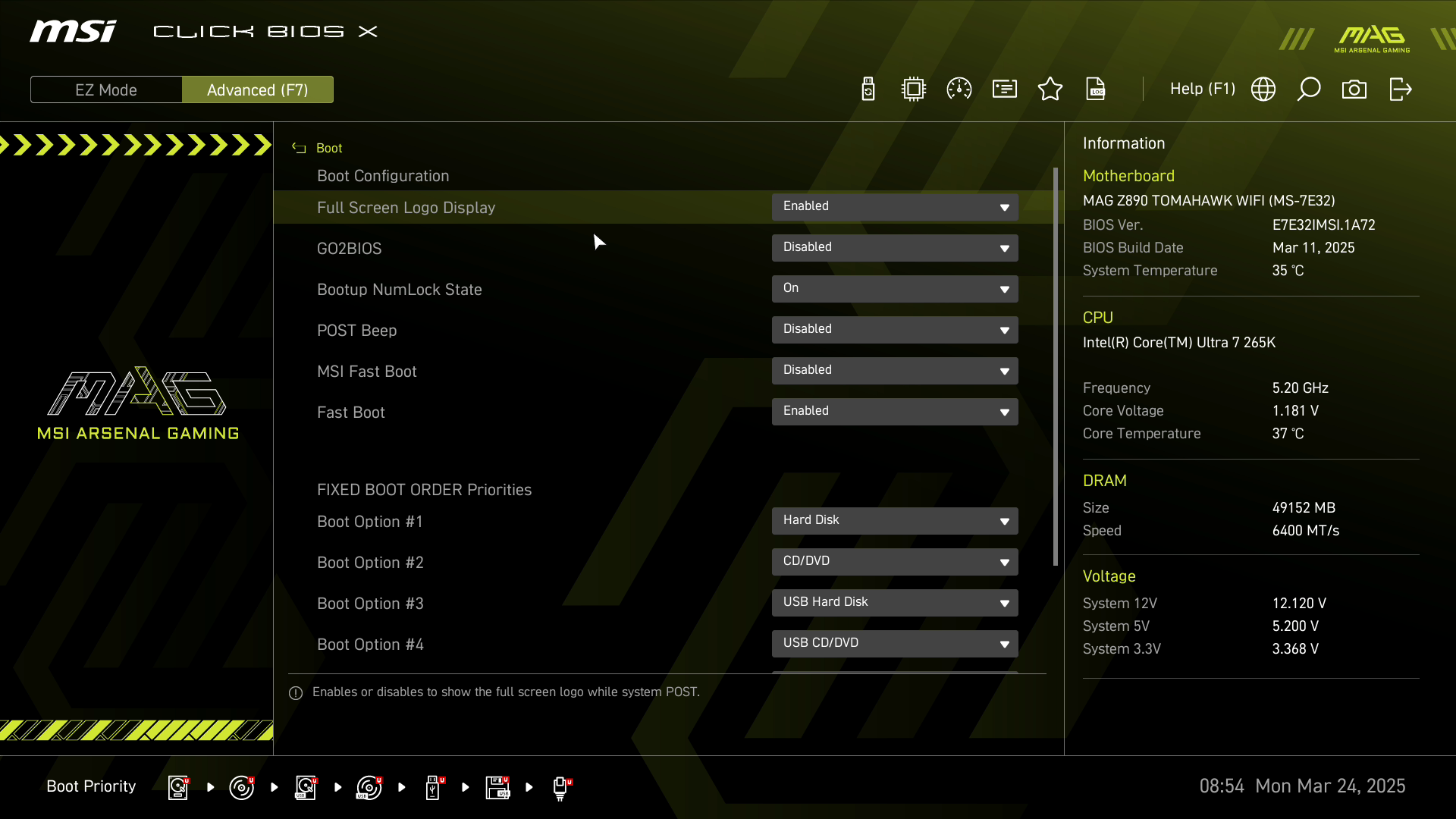

Секция Boot управляет процессом загрузки системы, POST-аудиосигналами, отображением логотипа вместо отчета.

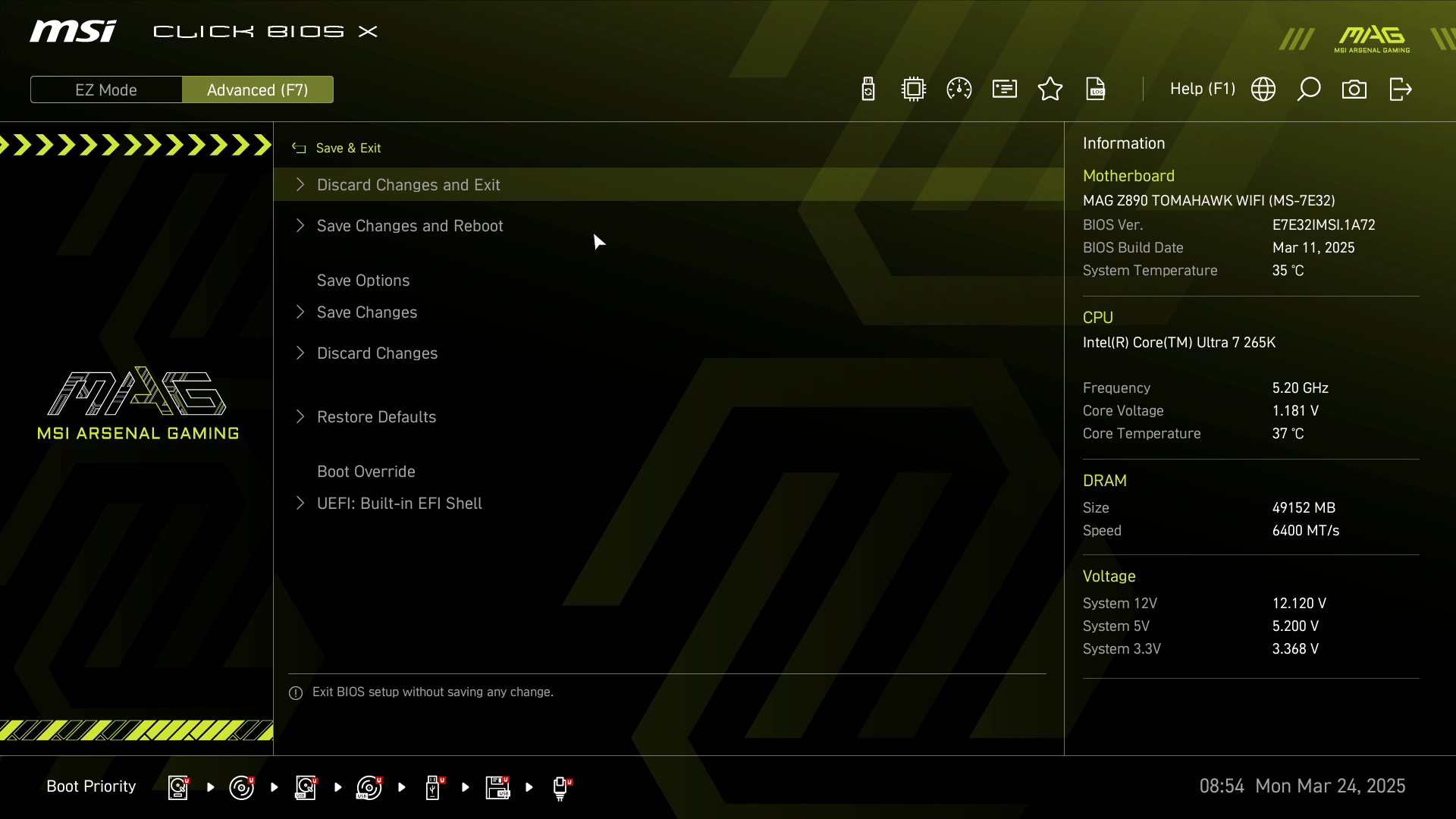

Секция Save & Exit в комментариях не нуждается.

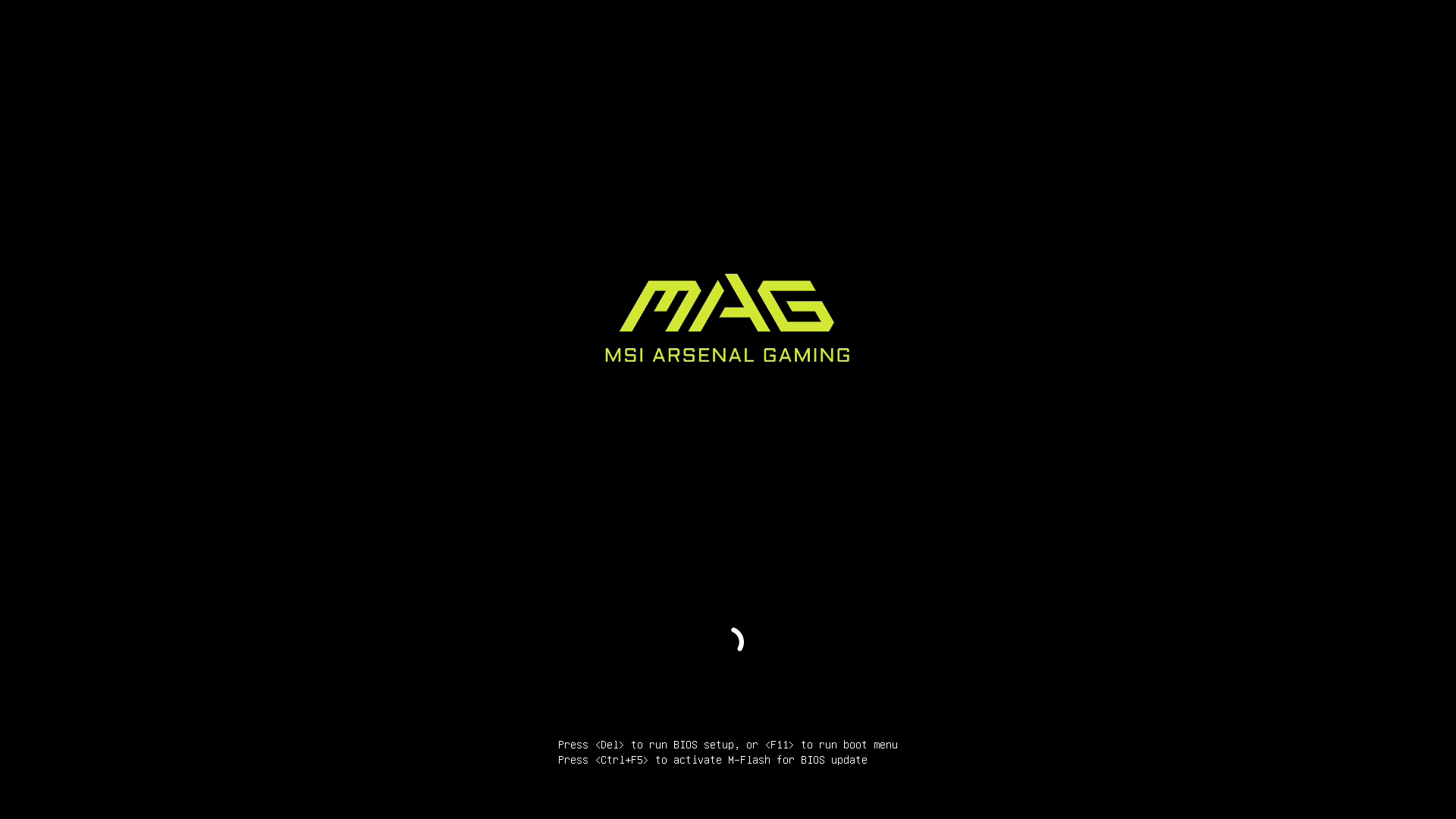

Логотип серии во время загрузки операционной системы:
Комплектное ПО

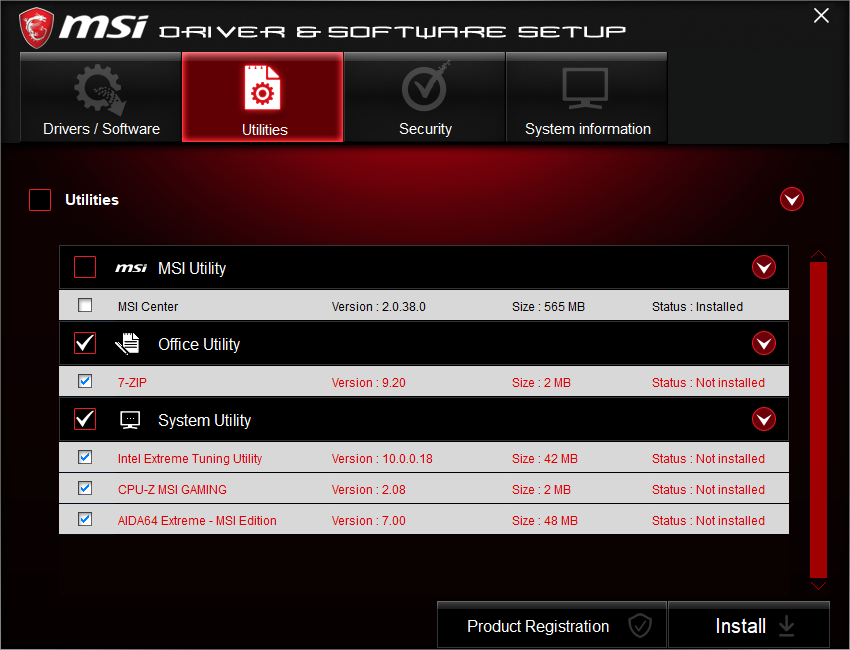

| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit |

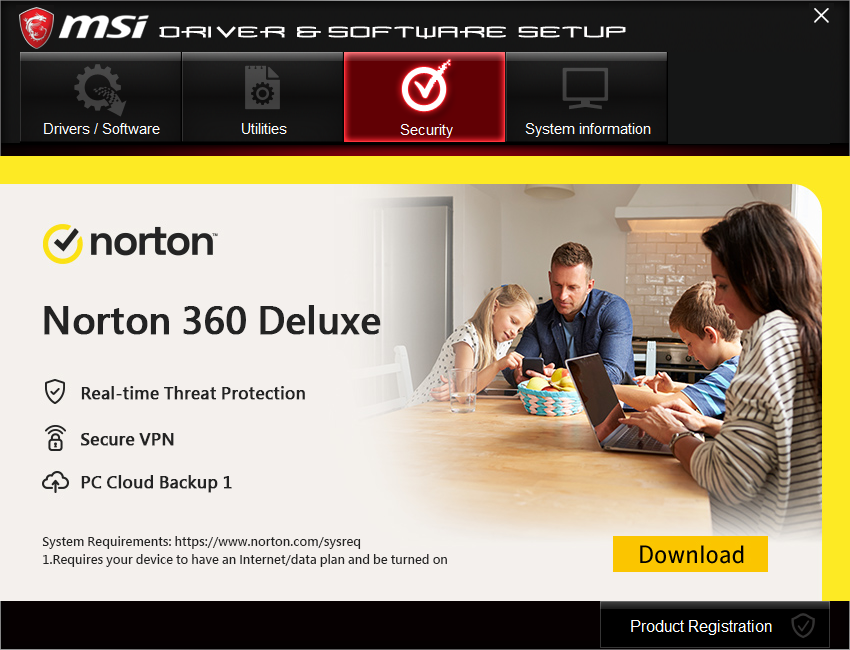

| Дополнительное | CPU Z MSI Gaming, AIDA64 Extreme — MSI Edition, Norton 360 Deluxe, Intel XTU (Intel Extreme Tuning Utility), 7‑Zip |

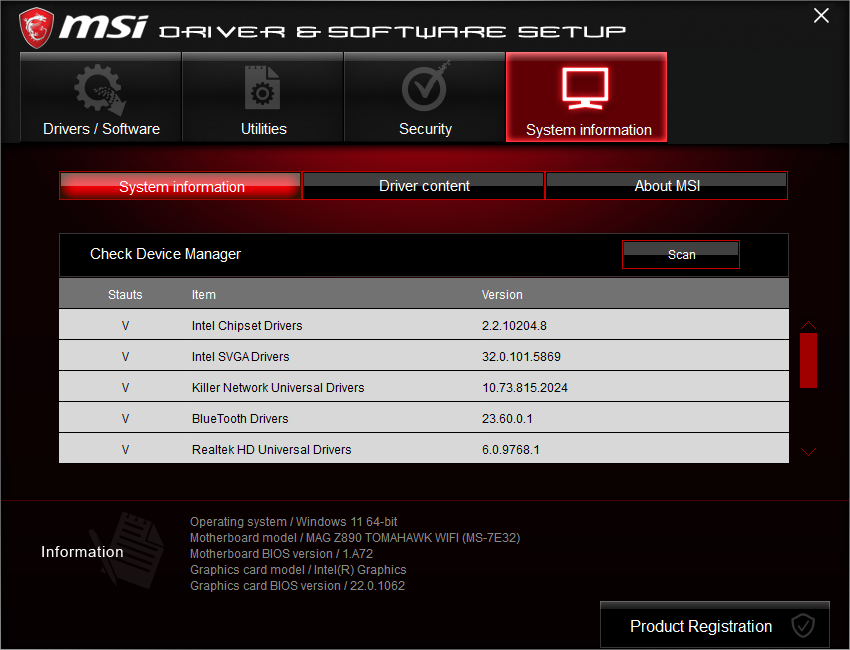

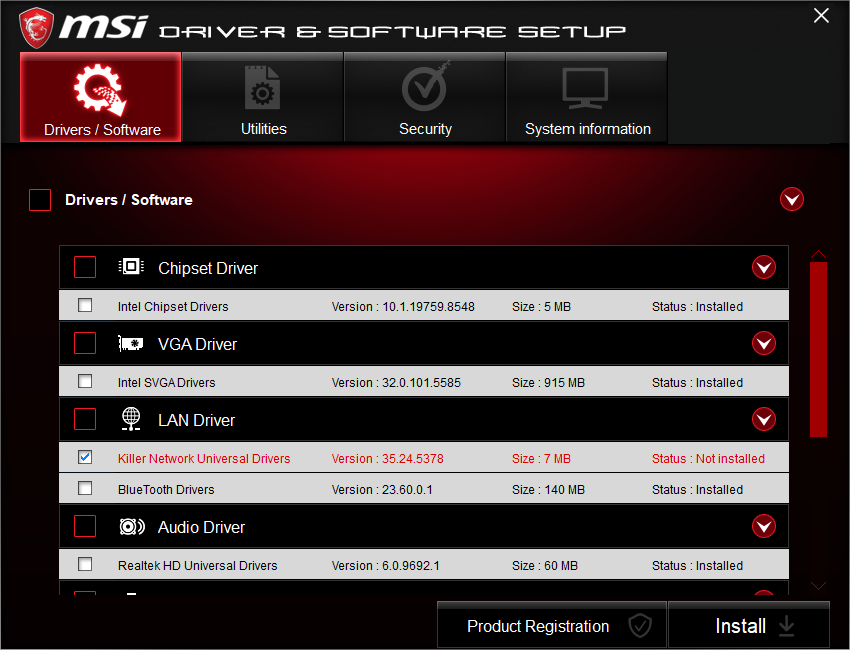

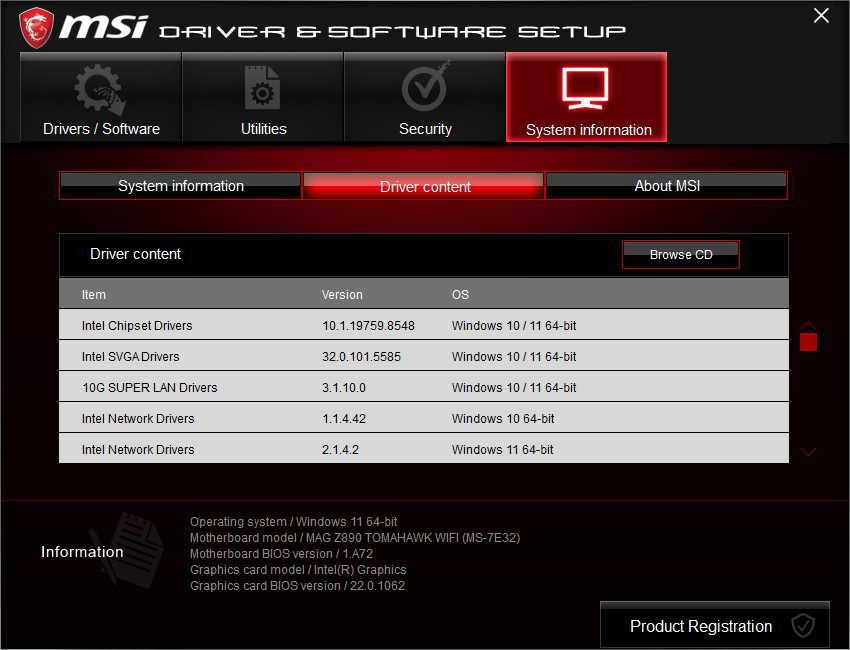

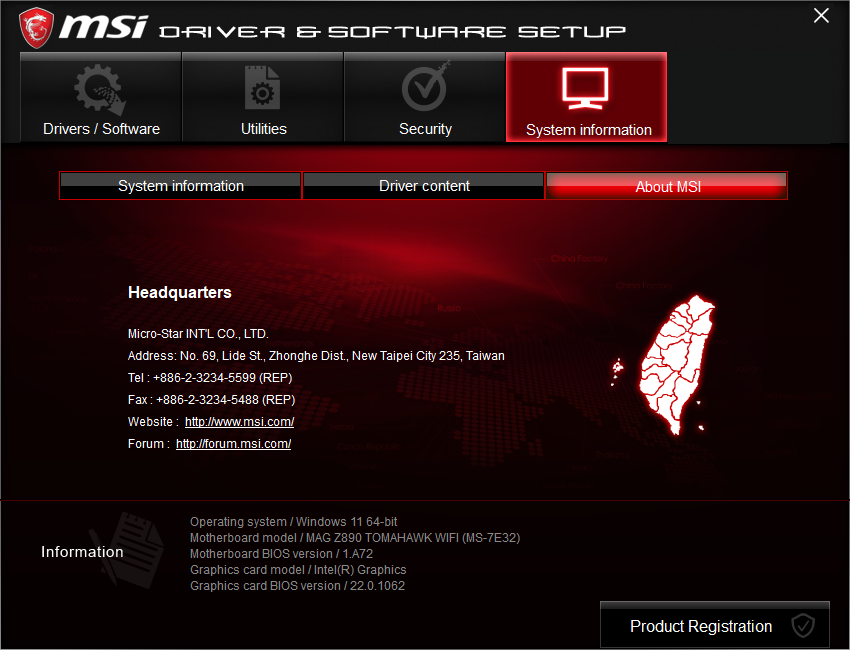

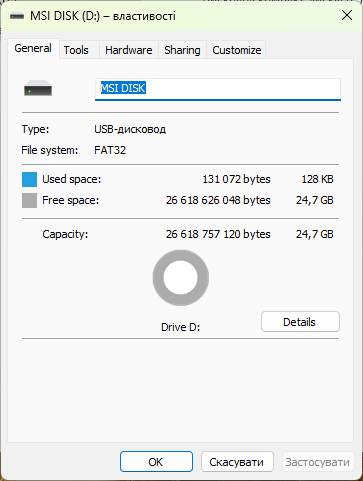

Заводской комплектацией предусмотрено наличие USB Flash-накопителя объемом 32 ГБ с ПО и драйверами. Он разделен на два раздела: сервисный и пользовательский. Последний имеет объем 24,7 ГБ.

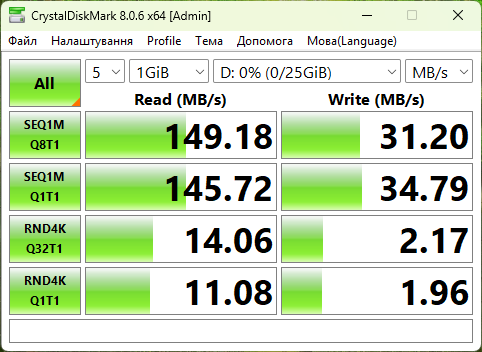

Скоростные показатели накопителя:

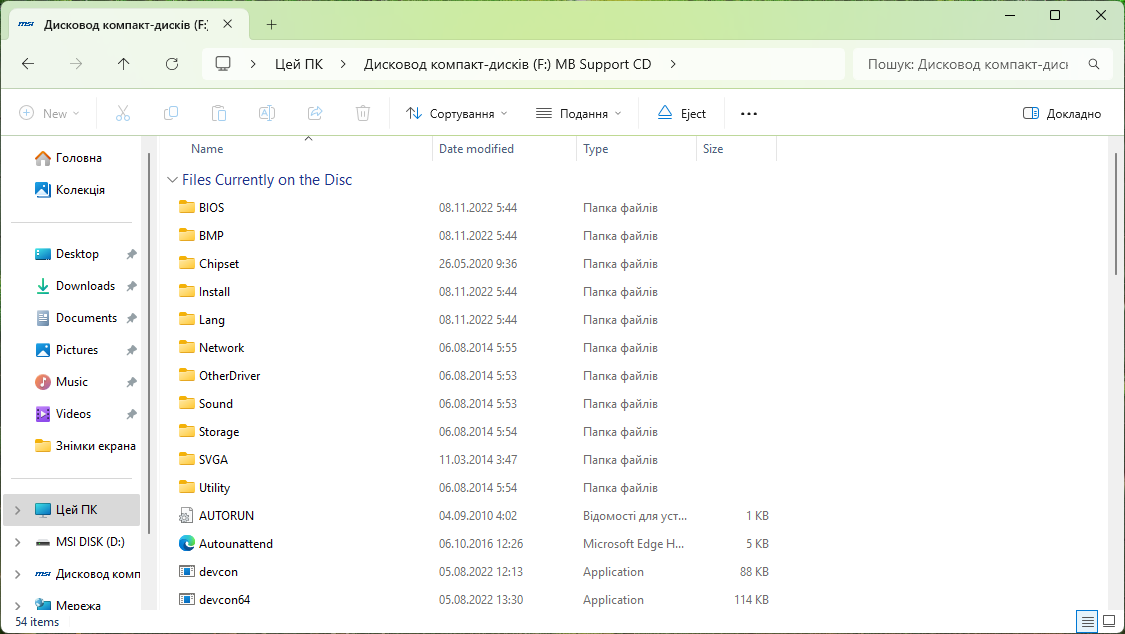

Структура выглядит так:

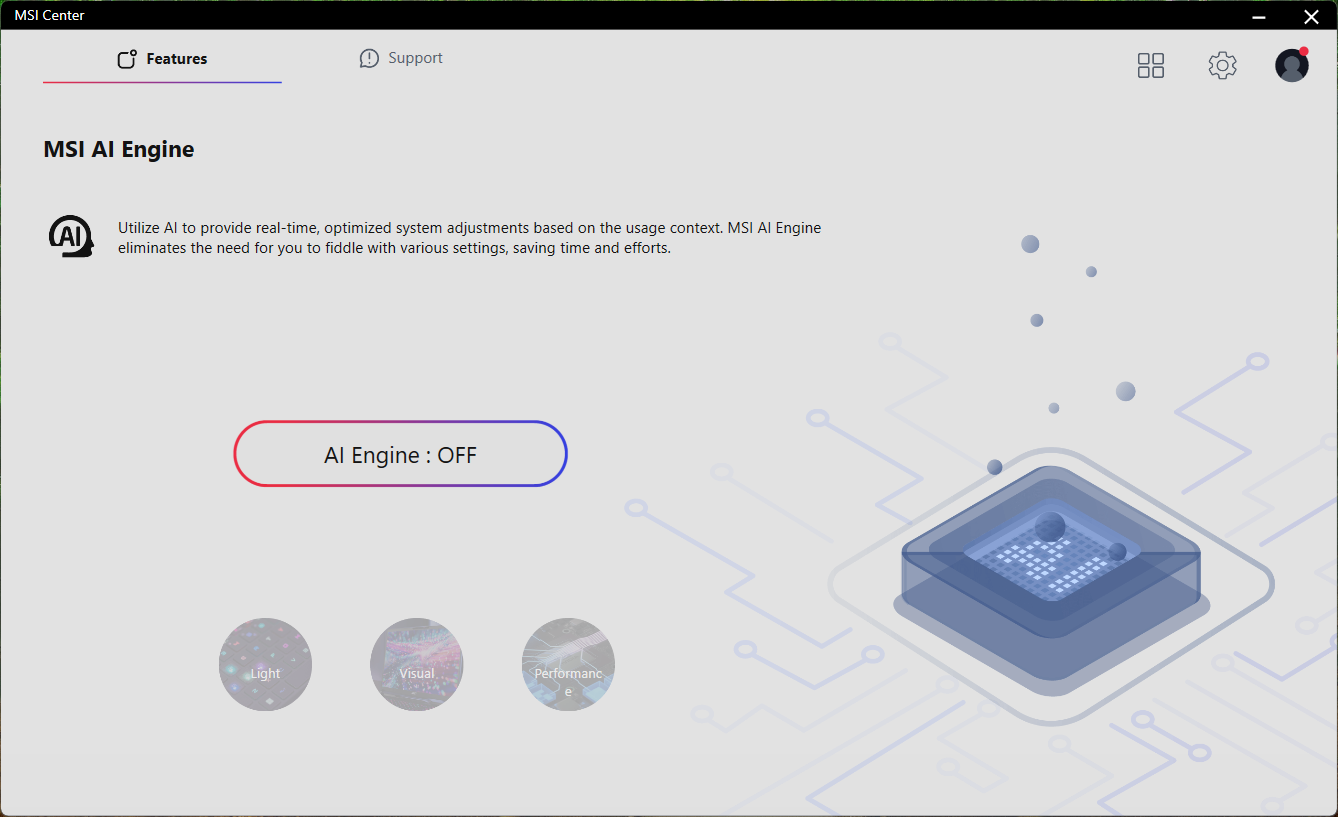

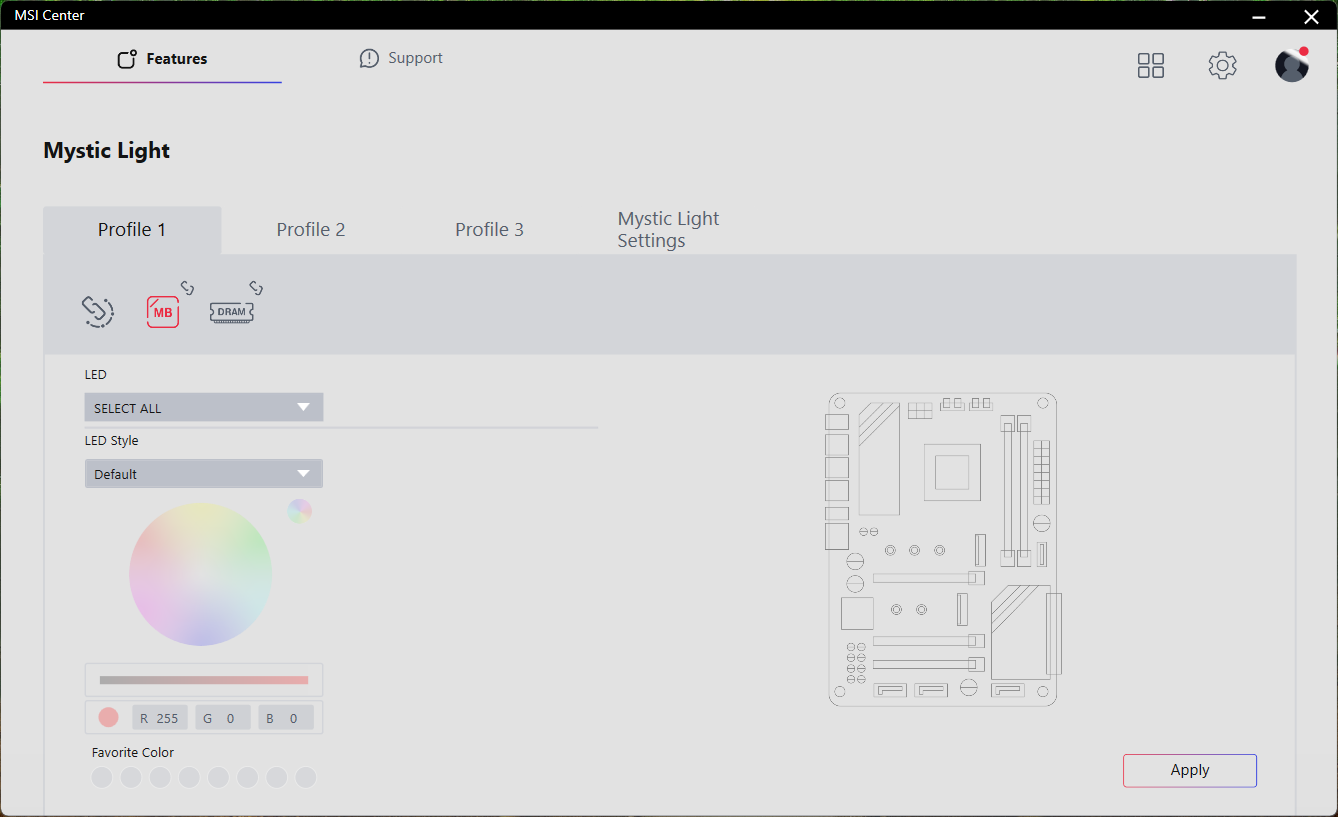

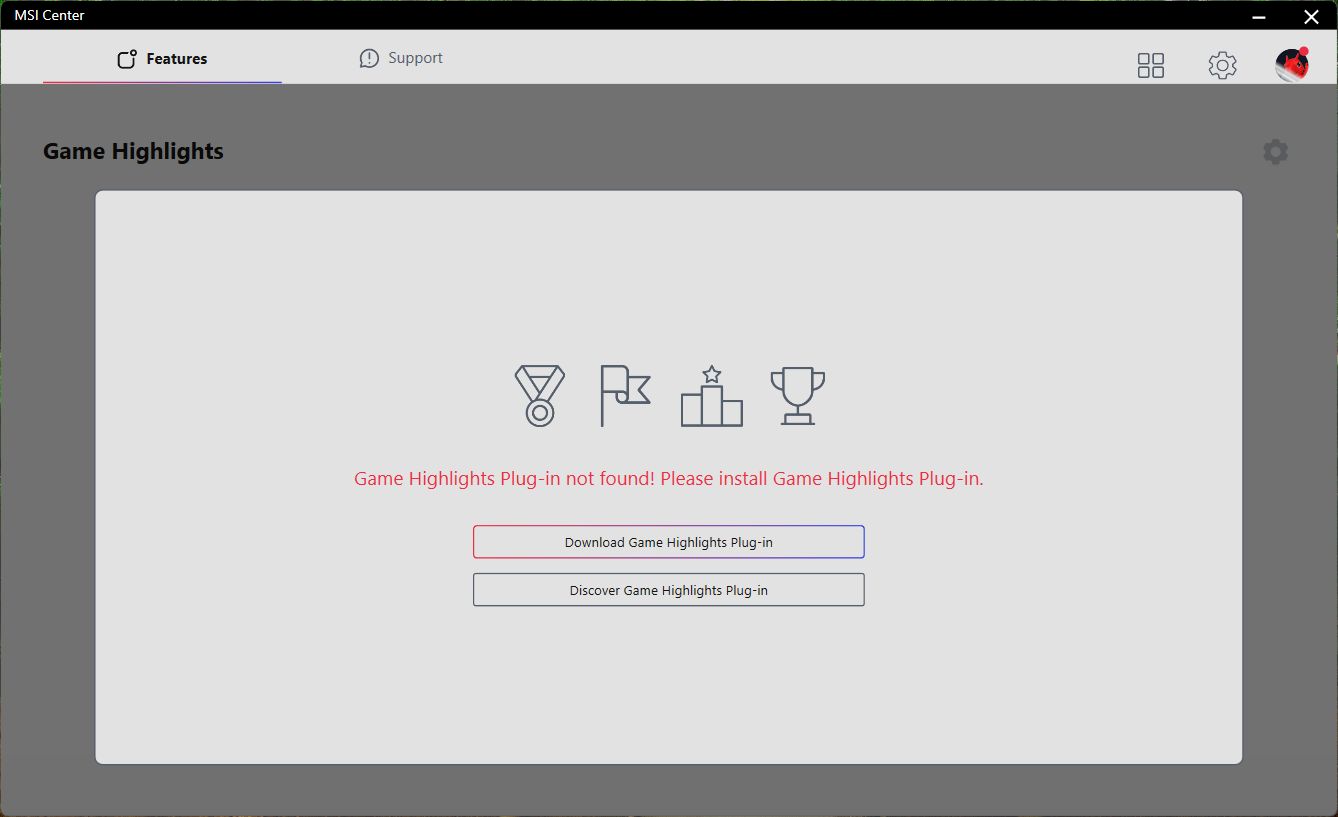

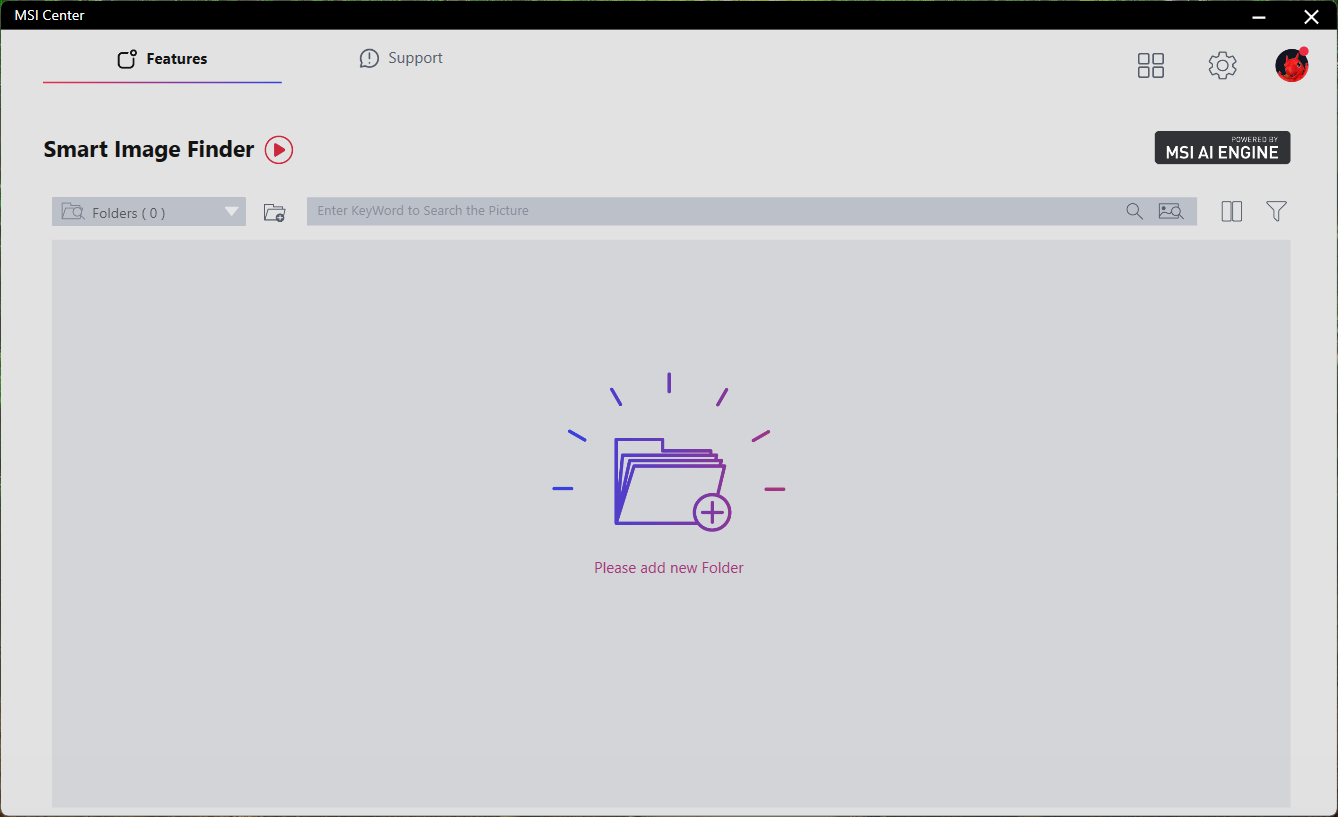

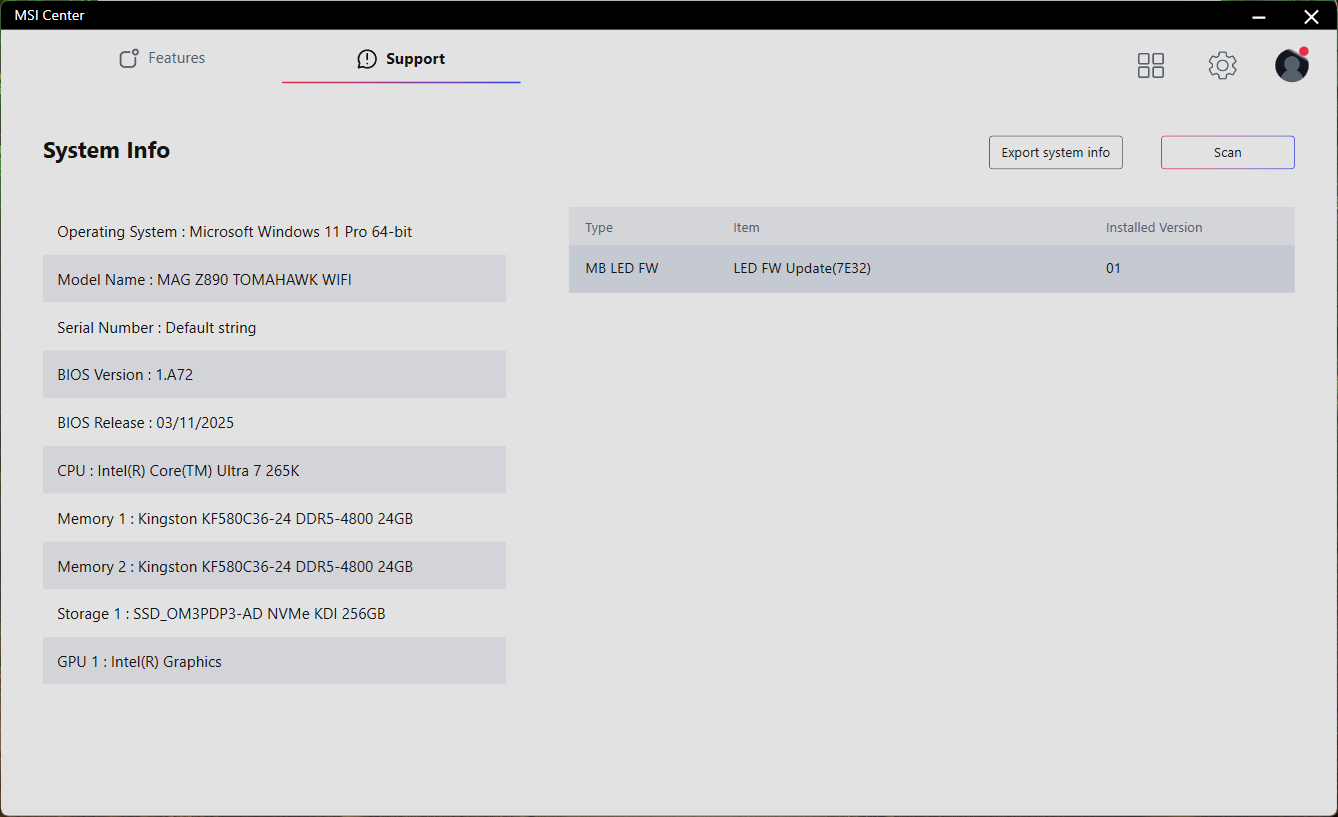

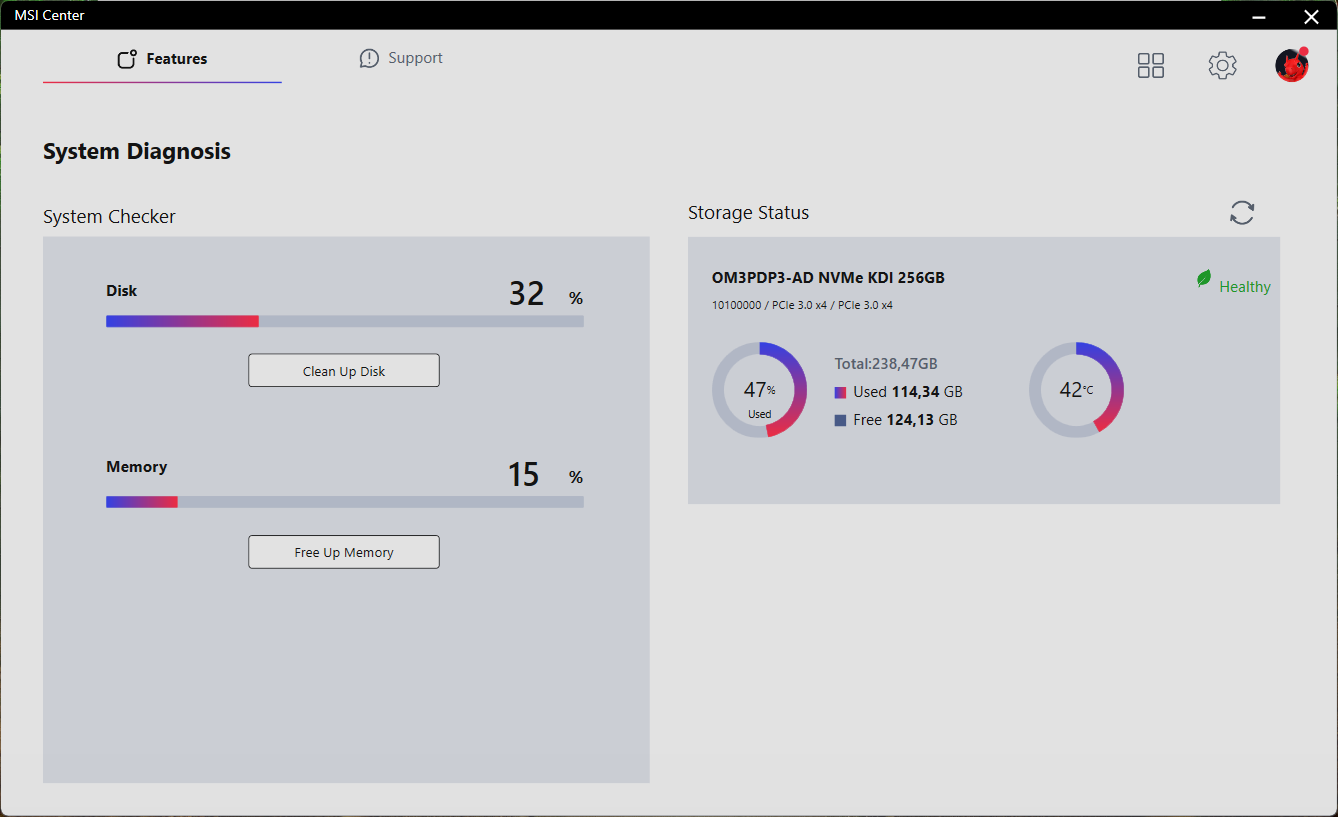

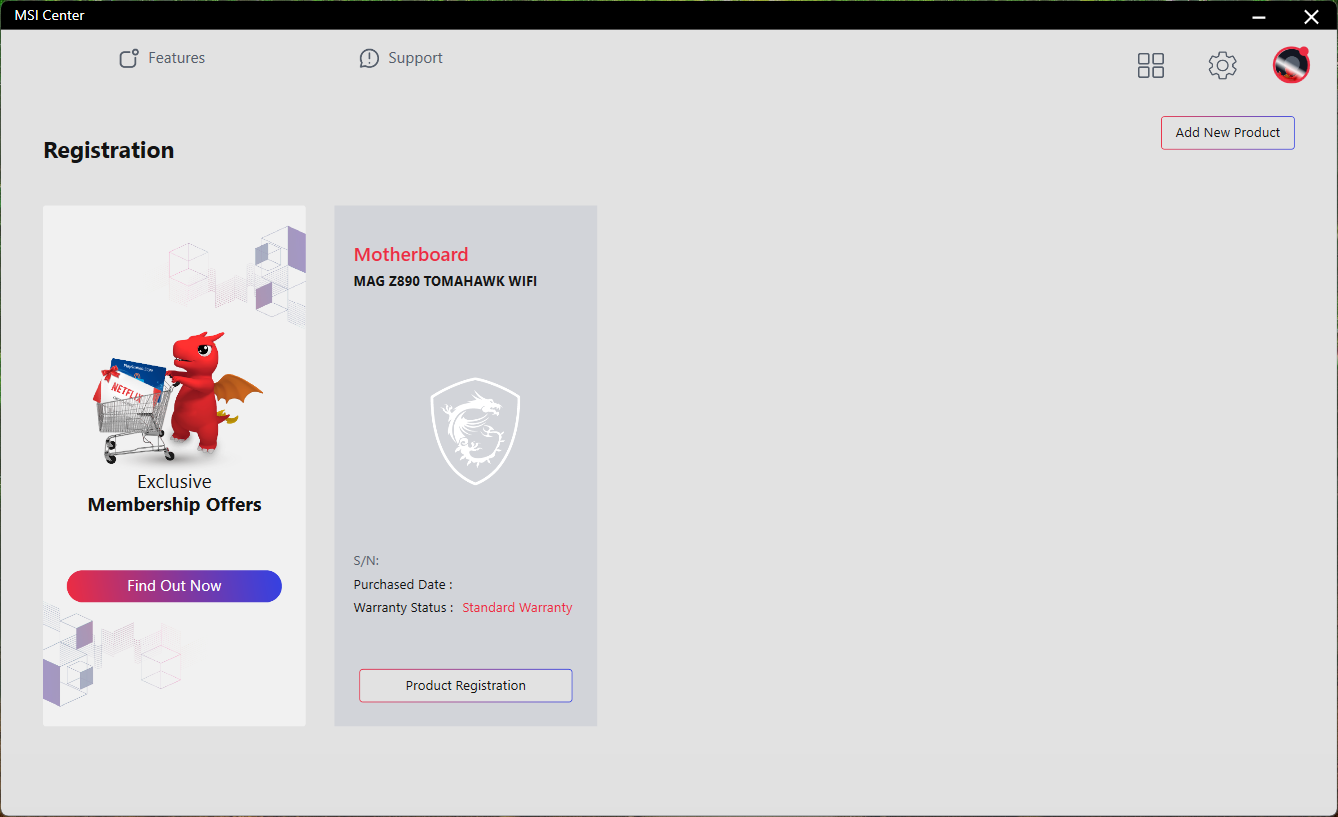

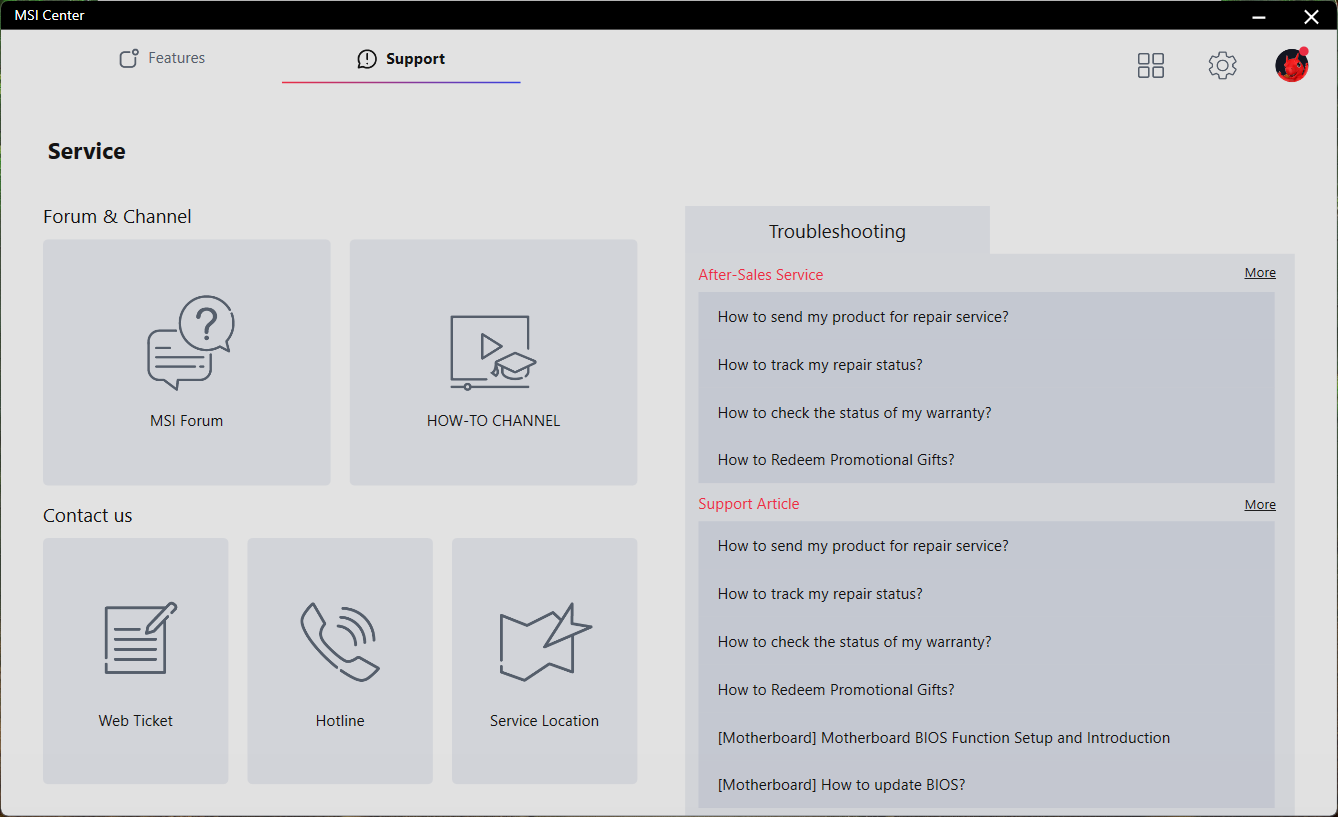

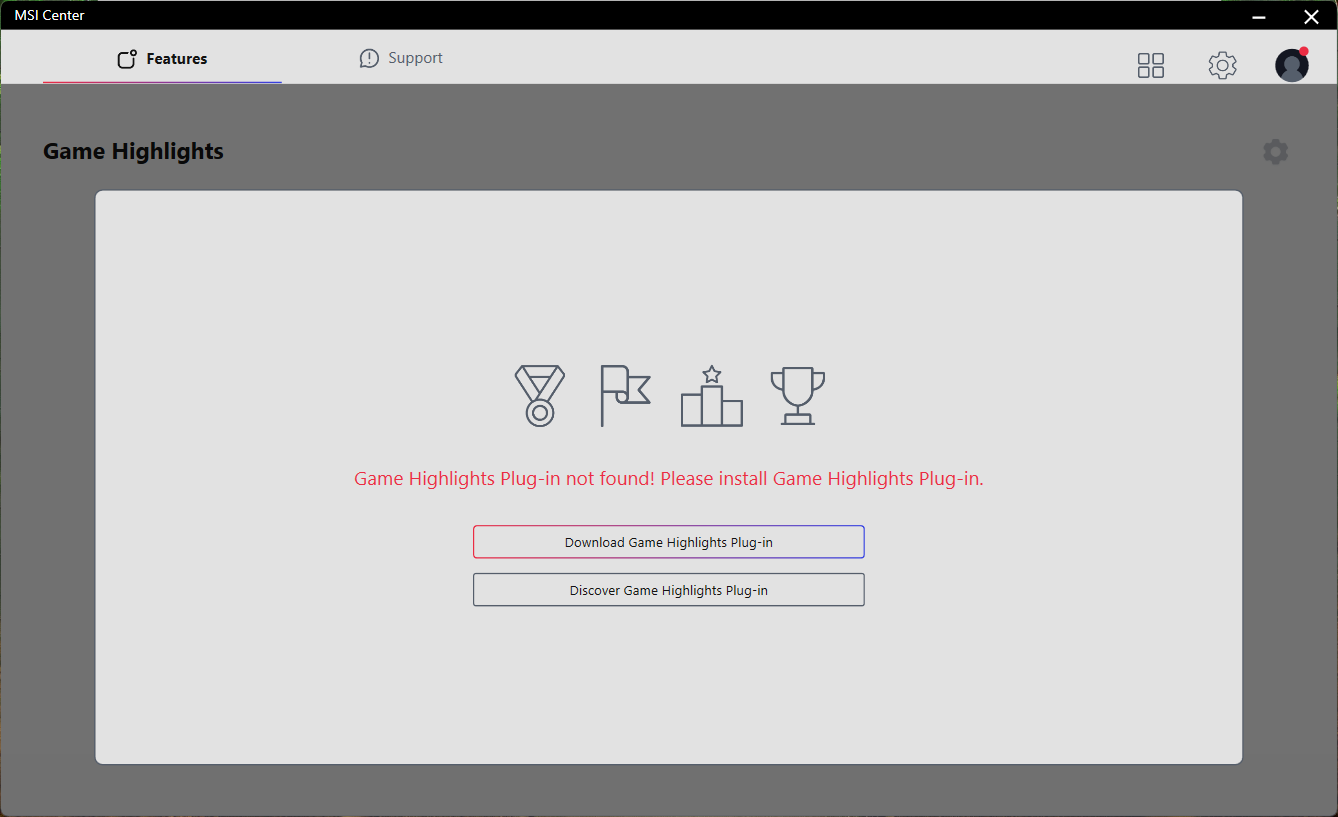

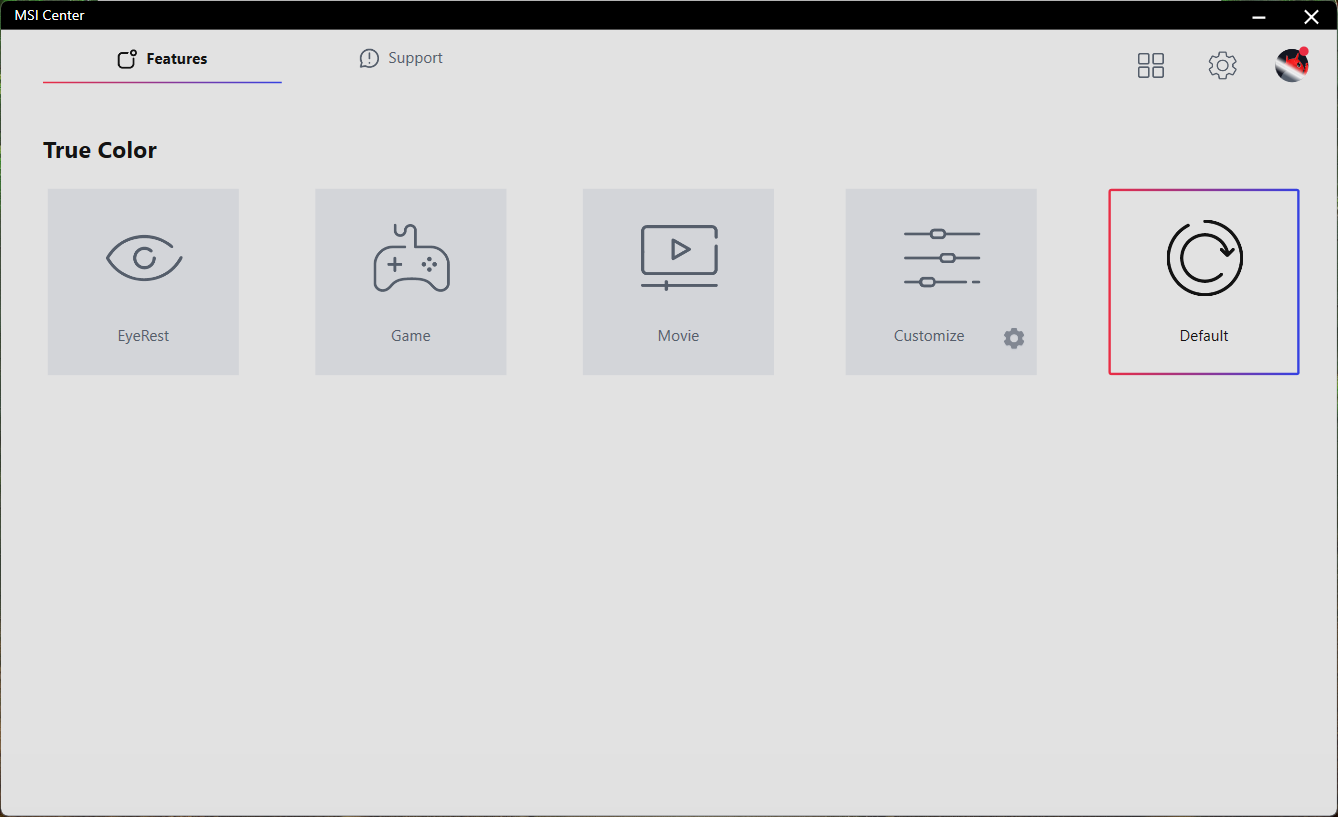

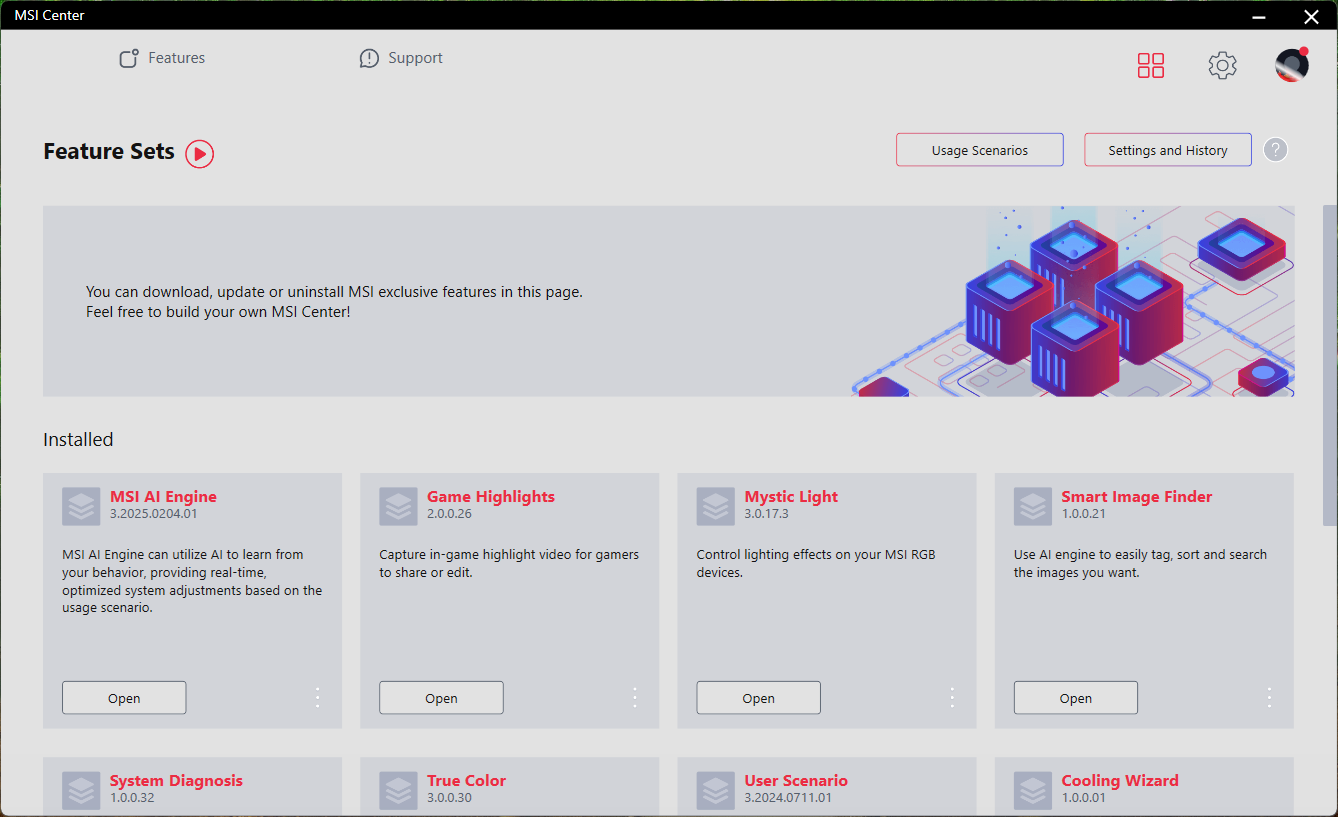

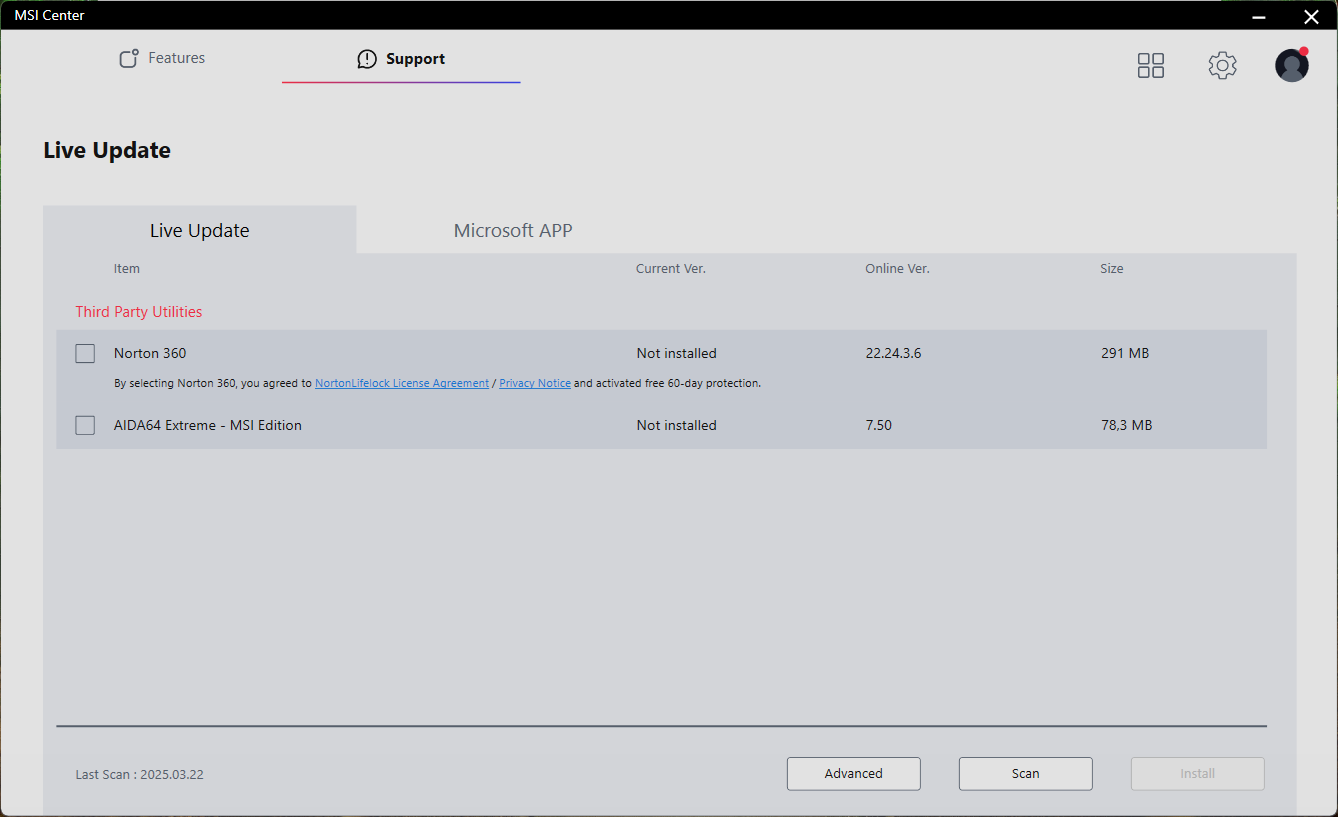

Главное ядро фирменного ПО производителя — MSI Center. Это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но при необходимости — превратится в функциональный программный комплекс с богатыми возможностями.
